Анкеровка плит перекрытия: Способы и Требования СНиП

Назначение

Анкер забивной выступает крепежом, к которому предъявляются повышенные требования касательно прочности и надежности. Успешно использовать такое удобное средство может даже мастер, который не обладает профессиональными навыками. Чтобы установить анкер забивной, не нужно подготавливать глубокие отверстия методом перфорации поверхностей. Подобный крепеж обладает специфической формой, которая обеспечивает надежность монтажа и способствует экономичному расходу.

Применяется анкер забивной при необходимости прочного закрепления громоздких строительных конструкций, тяжеловесных металлических секций, навесного оборудования на бетонном, каменном либо кирпичном основании.

Обвязка плит арматурой

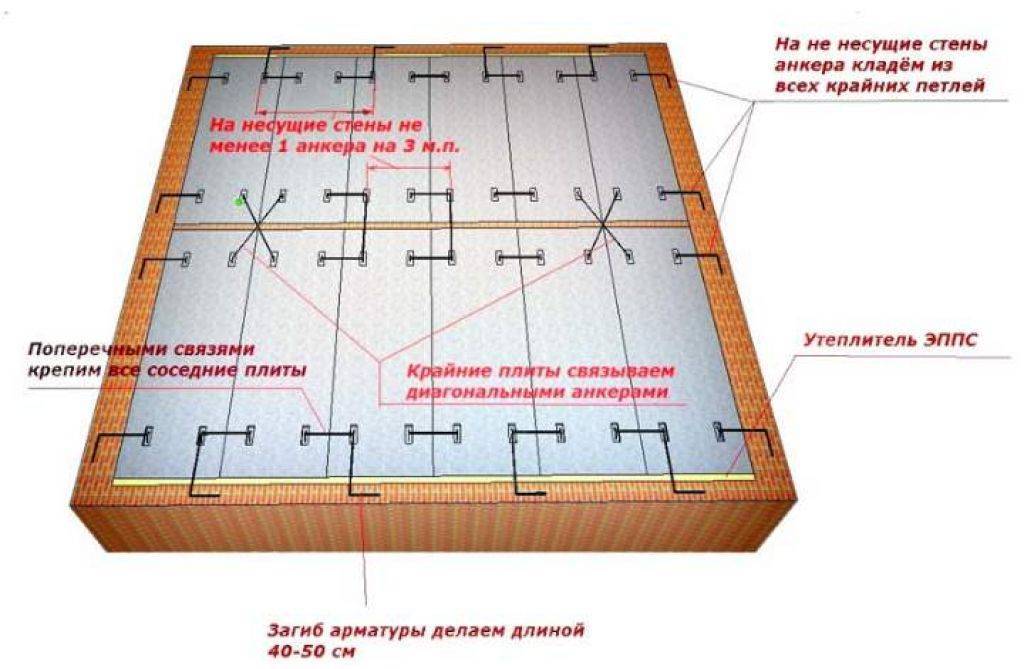

Правила укладки межэтажных перекрытий предусматривают анкеровку плит
по следующим схемам:

крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
плита/стена – Г-образный анкер с загибом 30 – 40 см;
продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Для чего нужны анкерные связи?

Железобетонные плиты при сооружении перекрытий и покрытий после замоноличивания создают жесткую горизонтальную конструкцию, образующую в комплексе со стенами пространственный каркас строения. Согласно требованиям пунктов 6.35-6.39 СНиП II-22-81 нужно обязательно предусмотреть анкерные связи – межплиточные и в узлах опирания сборных ЖБИ со стенами.

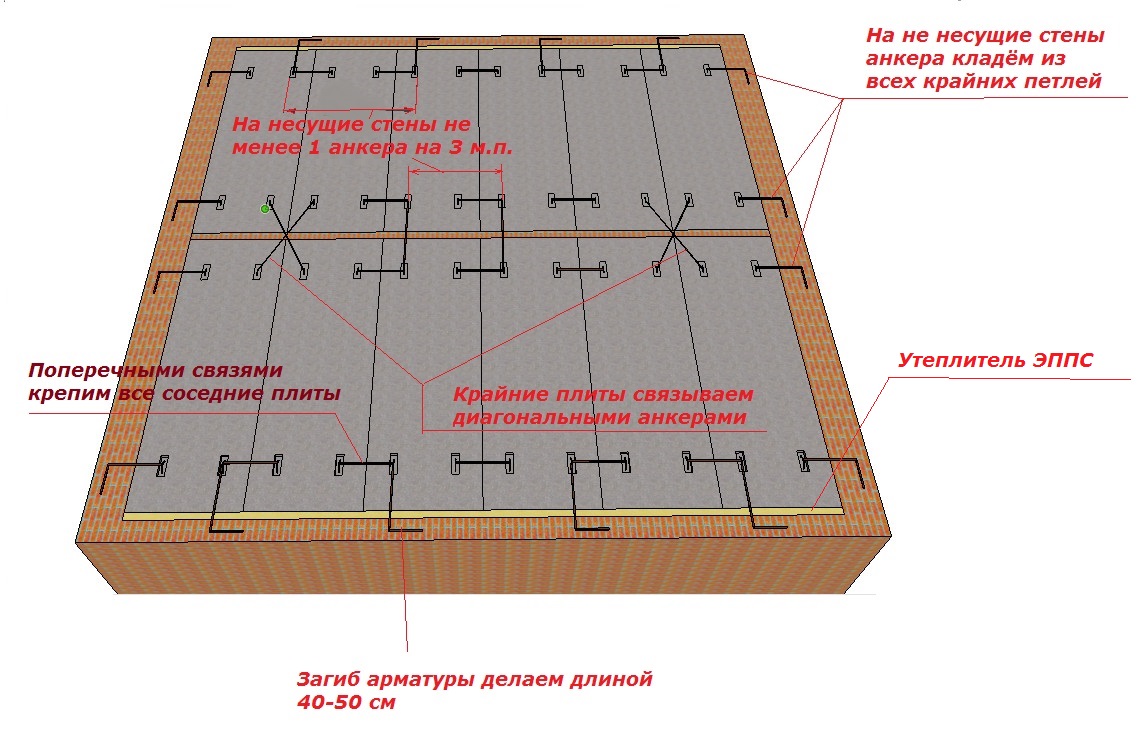

Фото 1. Анкерные связи плит между собой и со стенами

У многих начинающих застройщиков возникает вопрос о том, зачем связывать сборные плиты между собой и со стенами. Здесь все просто – основным назначением анкерных связей является исключение вероятности взаимного смещения стеновых конструкций и перекрытий. Это может произойти как в результате воздействия на дом расчетных нагрузок, так и по причине просадок и деформаций основания, тектонических подвижек и прочих явлений.

Анкеровка ЖБ плит является обязательным этапом при сооружении перекрытий в зданиях с несколькими этажами и в домах, строительство которых выполняется на местности с повышенной сейсмической активностью. При устройстве чердачных перекрытий в небольших одноэтажных домах, возводимых в зоне с нормальной техногенной сейсмичностью, допускается не использовать анкерные связи.

Особенности работ

Расходники и оборудование

Выполнение качественного крепежа требует следующих расходных материалов и инструментов:

цементный (бетонный) раствор, бетономешалка, емкости, лопаты, строительный миксер;
выбранные анкеры (болты, пластины, шурупы, винты) и армирование для конкретного типа перекрытия (вязальная проволока, стержни);
резиновая киянка и обычный молоток;
уголки, колышки, строительные шнуры, швеллеры;
дрель, шуруповерт, болгарка, шпателя, мастерки;
клеящий состав (при необходимости, если отверстие для анкеров будет заливаться клеем.);
материалы для дальнейшей отделки (стартовая и финишная шпаклевка, штукатурка, краска и т.д.);
простой карандаш, рулетка, маячки, лазерный дальномер.

В процессе работы необходимы также строительная одежда, обувь, ветошь.

Как сделать своими руками

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

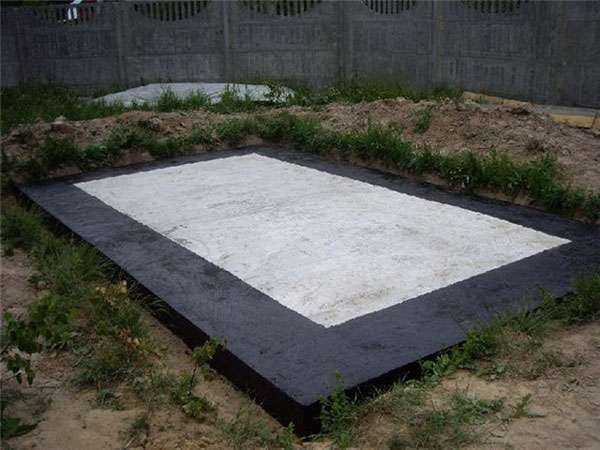

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

Советуем почитать: Современные технологии устройства гидроизоляции фундамента

Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему

Очень важно тщательно выравнять поверхность всех элементов относительно друг друга

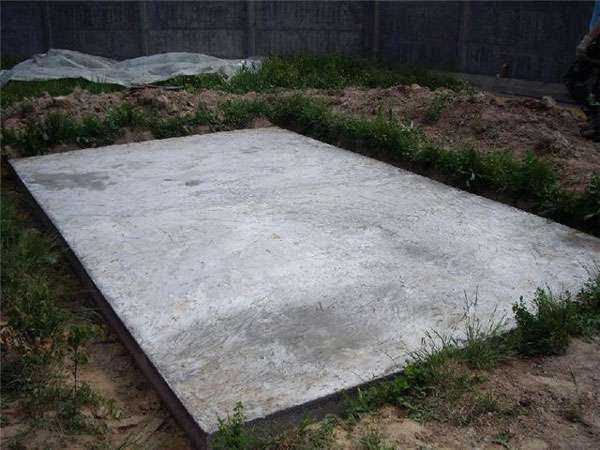

Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Способы

Крепеж с анкерами представлен в нескольких основных разновидностях, которые напрямую зависят от типа перекрытия, нагрузки на несущий элемент и типа фиксатора:

Арматурный. Анкеры крепятся к монтажным петлям, расположенным на ЖБ-поверхностях. Связь со стеной осуществляется посредством Г-образного прутка.
Пластинчатый. Используется пластина, которая закрепляется между плитами рядом. К ней приваривают арматурные стержни. Затем крепеж заливается бетонным составом. Данный способ подходит тогда, когда плиты перекрытий без монтажных петель.
Кольцевой металлический. При этом способе плиты зажимаются армопоясом для ЖБ-плит. Анкерные соединения крепят под бетонную заливку, приваривая их к армировке, с помощью пластин, или прикручивая их в стену под прутья (вязальную проволоку).
Бетонный. Также относится к кольцевому типу, но в отличии от армированного пояса, сооружается не в одной поверхности с перекрытием, а под ним. Данный способ, несмотря на некоторую трудоемкость, особо рекомендуется для сейсмоопасных регионов, а также в тех случаях, когда на плитах отсутствуют монтажные петли.

Определяет наиболее подходящий вариант закрепления перекрытий анкерами при помощи составленного проекта, на основе проведенных инженерных расчетов.

Из всех видов анкерного крепежа наиболее предпочтительными считаются анкеры из нержавейки, так как данный металл является идеальным для влажных сред, и подходит, как поддержка пустотелых, так и полнотелых перекрытий.

Виды анкеров

Металлические

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия , а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.

Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.
Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

бабочка;
зонтик.

Рамные крепежные изделия

При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер

Для использования такого крепежа необходимо иметь молот. Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж

Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

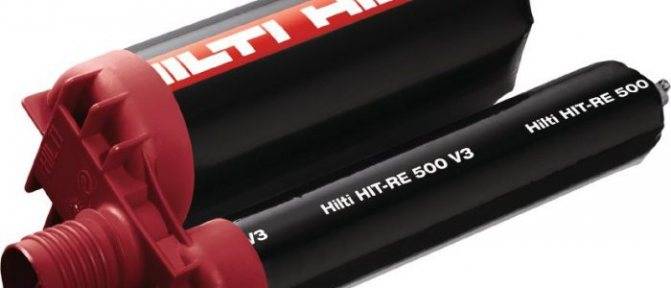

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Нормативные требования

Основные технические нормы к монтажу анкеров для перекрытий обозначены в следующих документах:

ГОСТ 32499-2013;
ГОСТ 27751–2014;
ГОСТ 31937–2011;
СНиП 2.03.04-84;
СНиП II-22-81*;
СНиП 2.01.07-85*;
СНиП 52-01-2003;
СП 20.13330.2011;
СП 27.13330.2011;
СП 63.13330.2012;
СТО 36554501-048-2016.

Представленные требования касаются раскрытия понятий о типах перекрытий, правилах общего и анкерного проектирования, проведения расчетов нагрузок при различных температурах, анкерах и их типах, описывают шаги и пролеты между креплениями, а также нормы изготовления изделий в производственных условиях.

Строительные требования к анкерным соединениям заключаются в следующем:

Допускается одновременное применение креплений перекрытий с конструкционными стенами, опорами и столбами.
Площадь сечения анкеров равна 0,5 (см2).
Для связей между соединениями, между которыми длина не должна быть больше 3 (м), применяют расчеты и обязательное армирование металлическими стержнями, диаметром 10 (мм).
Распорные анкеры должны контролировать момент затяжки

Обязательно обращается внимание на крутящий момент в отношении болтов, гаек, винтов.
Механические анкеры, представляющие собой шурупы, должны вкручиваться в заранее просверленное отверстие, с использованием материалов-кромок с резьбой (дюбелей).
Для креплений разрешается использование специальных клеящих полимерных, эпоксидных, виниловых составов, которые надежно зафиксируют дюбеля и сами соединения.
Глубина анкеровки зависит от основания. Уменьшение глубины осуществляется за счет использования металлических пластин.
Крепеж должен изготавливаться в заводских условиях только из качественных материалов, иметь сертификат качества и маркировку.

Большое внимание уделяется в нормативах также способам удержания анкеров. Для этого предусмотрены три основных варианта: трение, закрепление с помощью склеивания или монолита, упор

Для ЖБ-плит чаще всего используют именно замоноличивание.

Как выбрать крепление?

При выборе крепления, необходимо учитывать условия его эксплуатации. Если работа проводится внутри помещения, то особой разницы нет, из какого материала выполнен дюбель. Для внешних работ используют нейлоновые элементы. Дюбель выбирают в зависимости от структуры пазогребневой плиты. Если плита пустотелая, то применяют дюбеля анкерного вида, при сплошном виде, используют распорные элементы.

Чтобы правильно выбрать вид, и размер дюбелей, необходимо высчитать примерную нагрузку на данный элемент. Чем больше нагрузка, тем больше должна быть дюбеля и его углубление. Чтобы повысить прочность крепления, можно использовать клей ПВА. Пустотелая плита имеет меньше вес по сравнению со сплошным элементом почти на 25 процентов. При выполнении крепления в двух и более местах, оно выдерживает вес около 200килограмм, слишком тяжелые элементы мебели не безопасно устанавливать в жилых помещениях.

Тяжелую мебель можно закрепить при помощи анкеров с двойной гильзой, такое крепление будет наиболее безопасным. Перегородки, выполненные из пазогребневых плиток, являются прочными, и подходят для размещения на них не слишком тяжелых конструкций. На такую перегородку можно вешать зеркала, шкафы для кухни или телевизор. Для закрепления элементов на такой перегородке используют дюбели из пластика универсального вида, имеющие диаметр от 8 до 10 миллиметров. Если плита сплошная, то применяют распорные дюбеля таким же диаметром. Отверстие выполняют, используя безударный режим, сверло должно быть на миллиметр меньше диметра дюбеля.

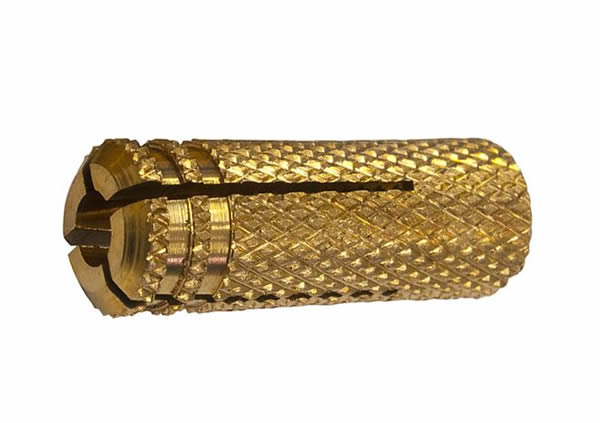

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

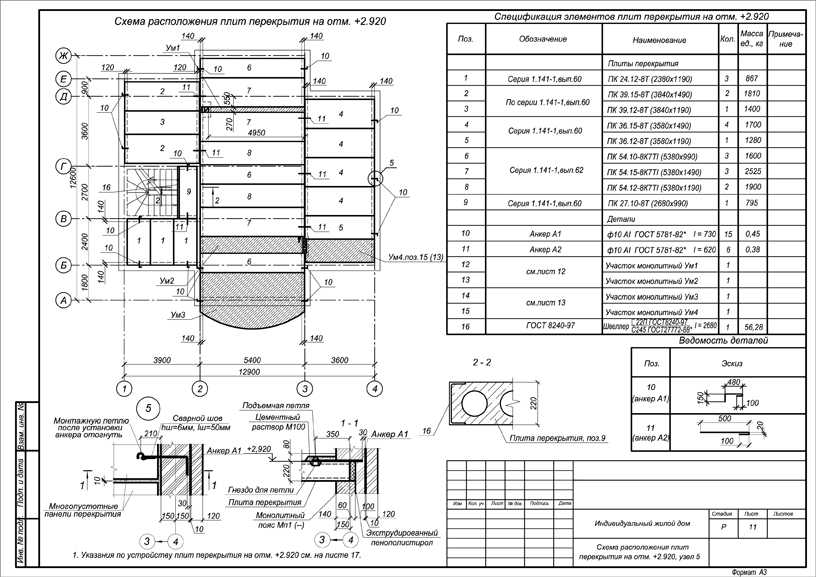

Анкеровка плит перекрытия

Как правильно связать плиты перекрытия между собой при помощи анкеровки в кирпичном здании. Крепить плиты перекрытия нужно между собой и закладными деталями.

Перекрытие — горизонтальный конструктивный элемент, разделяющий здание на этажи и передающий нагрузку от собственного веса, людей и оборудования на стены, ригели и колонны.

По местоположению в здании:

сборные железобетонные,
монолитные железобетонные,
уложенные по стальным или деревянным балкам.

прочность,
жесткость,
звуконепроницаемость,
индустриальность,
экономичность.

Специальные требования к перекрытиям

Конструкция перекрытия состоит из плит перекрытия и уложенного на них пола. Многопустотные железобетонные плиты изготавливают на заводе длиной 2,4-7,2 м, шириной 1-1,8 м, толщиной 220 мм. Плиты бывают с круглыми, овальными и многоугольными пустотами, чаще используют с круглыми. Эти плиты опираются на две стороны. Их укладывают на несущие стены по слою раствора.

Глубина опирания плит перекрытия

на кирпичные стены 90-120 мм, на наружные стены допускается опирание до 250 мм,
на панельные стены 50-90 мм.

Плиты пролетом 9-12 м, толщиной 300 мм используются в перекрытиях общественных зданий (редко).

Анкеровка — крепление плит перекрытия между собой и с наружными стенами.

Анкеровка и заделка стыков между плитами цементно-песчаным раствором М100 создают жесткий диск, которые превращают здание в пространственно неизменяемую систему. Анкеры располагают через плиту, но не более 3 метров друг от друга.

Маркировка ПК60.12 (длина 6000 мм, ширина 1200 мм, многопустотная).

Многопустотные плиты применяют в зданиях либо с продольными либо с поперечными несущими стенами, т.к. плиты опираются на две стороны.

Сплошные, плоские однослойные железобетонные плиты — плиты постоянного сечения с нижней поверхностью готовой под отделку, а верхней под устройство пола. Их применяют в панельных зданиях с перекрестным расположением несущих стен. Длина 3,6-6,3 метра, ширина 2,4-7,2 метра, толщина 100 мм (под многослойный пол), 160 мм. Плоские плиты опирают по контуру (на 3-4 стороны), глубина опирания 50-90 мм, т.е. на 10 мм плита не доходит до оси стены.

Анкеровка — крепление плит между собой и наружными стенами анкерами в виде стержней, скоб (диаметром 6-12 мм) или металлическими пластинами.

Маркировка П36.24 (длина 3600 мм, ширина 2400 мм). Буквенное обозначение П — сплошная плита, ПК — многопустотная.

Они отделяют отапливаемые помещения от подвалов и технического подполья. Несущей частью является многопустотная или сплошная плита перекрытия, по верху которой укладывают теплоизоляцию из сыпучих, плитных или монолитных утеплителей. Сверху устраивают цементно-песчаную стяжку — подготовка под пол.

Они отделяют помещения верхних этажей здания от неотапливаемых (холодных) чердаков.

По верху перекрытия устраивают пароизоляцию (рулонные материалы или битумная мастика), которые защищают вышележащий утеплитель от влаги из теплого помещения. Утеплитель из любых материалов (сыпучих, плитных, монолитных) сверху закрывают защитной стяжкой.

Защитная стяжка предохраняет утеплитель от атмосферной влаги.

Перекрытия в санитарных узлах и мокрых помещениях имеют гидроизоляцию — 2-3 слоя рулонных материалов на мастике. В местах примыкания к стенам поверхность гидроизоляционного ковра наклеивают полоски гидроизоляции и поднимают их на 150-200 мм выше.

Сверху гидроизоляцию защищают стяжкой из цементно-песчаного раствора.

В зданиях с продольными несущими стенами применяют плиты сплошного сечения толщиной 160 мм, опертые по 2-м сторонам или многопустотные толщиной 220 мм.

В зданиях с перекрестным расположением несущих стен применяют плиты сплошного сечения размером на жилую ячейку (комнату), опертые по трем-четырем сторонам.

П 63.42 — сплошная, ПК 63.15 — многопустотная.

4 — типоразмер, П — плита перекрытия, 63 — номинальная длина, дм., 30 — номинальная ширина, дм., 16 — толщина, см., 5,8 — величина расчетной нагрузки без учета собственного веса плиты, 100 кгс/м² Л — из легкого бетона, 1 — сокращенная марка плиты.

Плиты анкеруют между собой и с наружными стенами. Для этого в них предусмотрены специальные выпуски. Для устройства электропроводки в плитах предусмотрены каналы диаметром 20 мм.
