Как и для чего производится армирование углов ленточного фундамента?

Способы фиксации и схемы обвязки

Варианты вязки для металлической и композитной арматуры немного отличаются. Существует еще способ установки арматуры, при котором используются дополнительные пластиковые фиксаторы. Рассмотрим подробнее разные приемы вязки.

Металлической арматуры

Порядок действий:

• нарезать проволоку для вязки отрезками по 25-30 см;
• из сложенного отрезка сделать крючок, загнув край с петлей;
• получившимся крючком обхватить пересечение прутков, которые нужно зафиксировать;
• петля натягивается вязальным крючком;
• к петле подтягиваются противоположные свободные края проволоки;
• свободные концы обматываются вокруг петли;
• крючком, продетым в петлю, проворачивать до тех пор, пока проволока не затянется вплотную к арматуринам;
• в конце процесса крючок высвобождается из петли, свободные концы подгибаются к узлу.

Можно использовать другой вариант:

1. купить специальные крепежные элементы с двумя петлями по краям;
2. наложить элемент на место соединения прутьев;
3. обхватив скрещение прутьев соединить петли;
4. вставить крючок сразу в две петли;
5. проворачивать крючок до полного прилегания проволоки к узлу.

Их достоинства:

• повышенная прочность связки;
• простота и высокая скорость вязки;
• можно выполнить фиксацию без дополнительных инструментов.

Есть у пластиковых хомутов и свои недостатки:

• нельзя осуществлять вязку пластиковыми креплениями при минусовой температуре, так как в этих условиях пластик теряет эластичность;
• прочность пластиковых креплений становится высокой только после заливки и затвердения бетоном, до этого момента они ненадежны;
• стоимость пластиковой вязки на порядок выше традиционной проволочной.

Иногда соединение элементов выполняется при помощи готовых скоб из упругой стали. Они имеют форму скрепки, легко устанавливаются, обеспечивают надежное крепление. Но стоят достаточно дорого.

Стеклопластиковой

Стеклопластиковые прутья можно связать металлической проволокой. Но чаще используются пластиковые крепления. Это могут быть защелкивающиеся крепежи или затягивающиеся хомуты.

Применение композитного материала для армирования существенно увеличивает бюджет строительства. Если застройщик не стремится максимально снизить затраты, он может закупить и пластиковые крепежи.

Применение фиксаторов

Пластиковые фиксаторы для удержания прутьев в определенном положении относительно всей конструкции, называются бобышками. Их применяют в качестве калибраторов для боковых прутков, как временные фиксирующие элементы или как подставки под нижние продольные прутья.

Ниже представлена схема различных способов вязки арматуры:

Как сделать правильный армирующий каркас

Правильное армирование углов и мест примыканий к анкерным элементам, а также общего каркаса в целом, требует соблюдения следующих правил:

• Отступ от края фундамента до каркаса должен быть около 5 см. Это избавит от примыканий арматуры к опалубке, а значит обеспечит место для заполнения пространства бетоном. В свою очередь, бетон создаст защиту для арматуры от отрицательного воздействия природных явлений.
• В углы стен устанавливается арматура, загнутая под углом 90о, без применения сварки. Армирование на прямых участках, также производится вязальной проволокой.
• Дно траншеи, подготовленной для заливки ленты фундамента, заполняется песчано-щебневой подушкой. Это обеспечит некоторую защиту от сезонного пучения грунта.

Неправильное армирование ленты бетонного основания приведет к тому, что основная часть нагрузки будет ложится на угловые части фундамента, поэтому при планировании, необходимо произвести правильные расчеты и распределить нагрузку от стен, равномерно по всему основанию.

Использование звездочек, чтобы избавится от примыканий к опалубке

Металлический армопояс должен образовывать единую и непрерывающуюся конструкцию. Только в этом случае, риск появления трещин, расколов и разрушений будет сведен к минимуму.

Армирование углов и допускаемые ошибки

Рассмотрим перечень некоторых ошибок, допускаемых мастерами, не имеющими достаточного опыта или в результате недосмотра:

• Армирование в углах стен проводится путем перекрещивания арматуры и обвязкой вязальной проволокой. Такое можно встретить часто, но данная схема не является надежной.
• Арматура в углах загибается, но не анкеруется. Связка производится перекрестными лентами, но без усиления анкерными скобами. Такая конструкция будет недостаточно жесткой. Армирование углов и Т-образных соединений с перегородкой производится с ошибками: для перевязки используется гладкая арматура, используется сварка, на конце армированного прута нет анкерной поперечины.
• Чтобы армировать стены фундамента, недостаточно одного контура.
• Связанные контуры арматуры с помощью вязальной проволоки не имеют должного соединения друг с другом.
• Подошва и армокаркас фундаментной ленты не связанны друг с другом должным образом. Для этого должна использоваться вертикальная арматура, которая вбивается в подошву и приваривается к армопоясу.
• Соединение угловых элементов не должно проводится сваркой без применения анекерных соединений угла.

Как правильно вязать арматуру

Армирование углов стен и каркаса из арматуры, производится со следующим набором инструментов:

• Болгарка.
• Арматура рифленая.
• Сварочный аппарат.
• Вязальная проволока.

Перед тем как начать армирование углов и каркаса, проводятся расчеты. Для этого необходимо снять замеры стен и угла траншеи, и определить требуемое количество прутьев. Затем готовится основание подошвы из песчано-щебневой присыпки.

1. Если размеры каркаса позволяют, то их собирают на земле, после чего переносят в траншею и объединяют поперечными проволоками.
2. Сборные половины размещают от внутреннего и внешнего края стены на 5 см.
3. Армировать каркас необходимо без применения сварки.
4. На углах устанавливают «лапки», загнутые под прямым углом и обвязанные вязальной проволокой.
5. В углах устанавливается вертикальная арматура. Рядом вбиваются штыри. Глубина посадки штыря должна быть не меньше высоты армирующего каркаса. Вертикальная арматура приваривается к штырям.

Полезные советы по правильной укладке арматуры

• Между вертикальными стержнями, диаметром до 20 мм, должно соблюдаться расстояние в пределах 50-80 см.
• Для укладки используются прутья не менее 10-20 мм в диаметре. Для поперечин прутья меньшего диаметра – до 10 мм.
• Для обеспечения должного зазора между подошвой и каркасом применяются подкладки из дерева.
• Не должно допускаться соединений стык в стык.

Типы обвязки ленточного фундамента по прямой

Расчет количества материала

Для расчета основного материала, то есть рифленой арматуры для продольных элементов каркаса, а также легкой арматуры для перемычек осуществляется при помощи специальных онлайн калькуляторов. Но для точной сметы необходимо посчитать еще и расход дополнительных материалов.

Проволока

Обычно при обустройстве фундаментов применяется отожженная проволока стальная, марки ВР с диаметром от 1,2 до 1,8 мм. Для расчетов расхода проволоки тоже может быть применен калькулятор. Однако при вязке проволочные отрезы могут рваться или теряться.

строители рекомендуют закупать проволоку с большим запасом – от 50%.

Например, нужно построить здание с каркасом из 4 продольных прутьев. Общая длина фундаментной ленты будет равна 150 метрам. Шаг между поперечинами – 30 см.

Количество внешних и внутренних углов – 4. Количество участков примыкания ленты – 2. В результате расчетов выясняется, что вязка должна будет проводиться в более чем 2000 точках.

При учете, что на каждое соединение пойдет 30 см проволоки диаметром 1,2 мм получается, что минимальный расход будет около 5,5 кг. Значит с запасом нужно закупить не менее 10 кг проволоки.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Дополнительные детали для фиксации — «бобышки»

Шаг установки бобышек примерно как у поперечин. Но устанавливаются они обычно только в одной или в двух плоскостях – под основанием каркаса или по бокам от него.

Поэтому расход их меньше, чем расход проволочных или пластиковых вязальных материалов. Так, если при установке каркаса из 4 продольных прутьев будет произведено 2100 вязок углов, то точек установки бобышек под каркас будет в 2 раза меньше.

Как ухаживать за фундаментом

После заливки раствора он должен не высохнуть, а затвердеть. Отвердение бетона происходит благодаря процессу гидратации цемента: вещества, которые входят в состав, составляют реакцию с водой.

Получается новое вещество, которое связывает частицы песка, щебня. Процесс занимает до четырех недель. Схватывается в течение нескольких часов после заливки.

После завершения заливочных работ требуется обеспечить фундаменту должный уход. Нельзя давать бетону пересыхать. Исключить риск можно регулярным проливом в течение первой недели. Нужно, чтобы материал не растрескивался, не терял свойств.

Подробная инструкция:

1. В первые часы накрыть раствор полиэтиленовой пленкой. Предотвратит процесс высыхания.
2. На следующий день требуется снять пленку, пролить бетонный слой водой, снова накрыть.

Лить воду можно из ведра, но удобнее использовать лейку. Рекомендуется повторять каждые 3-5 дней, в течение 3 недель.

Как рассчитать, сколько надо?

Вязка углов арматуры под ленточный фундамент (инструкция):

Как правильно вязать арматуру на углах

Пример расчета армирования фундамента

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал

Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

• нахлестное;
• тавровое;
• крестовое.

Вязка

Вязка осуществляется при помощи специальной проволоки. Данный метод соединения более простой и надежный, но требует больше времени на выполнение.

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Вязка арматуры или сварка?

Расчет арматуры для армирования фундамента

Есть методики, позволяющие точно проводить расчет армирования любых строительных конструкций, но человеку, не так недавно закончившему школу и не сталкивающемуся большую часть жизни с проектным сектором строительных технологий, эти математические выкладки могут оказаться слишком сложными и непонятными. Поэтому имеет смысл все упростить и использовать некий облегченный, унифицированный подход, позволяющий определить нужный диаметр арматуры для воплощения задуманного проекта без опасения за его качество. И при этом не допустить излишних расходов.

Тут все просто. Если готовится основание под какие-то легкие, невысокие стены вроде деревянных и каркасных или вообще вспомогательных построек, то вполне возможно обойтись прутьями диаметром в 10 мм. Но если стены будут уже пусть легкими, но двухэтажными или одноэтажными кирпичными, то стоит брать прокат уже диаметром 12 мм. Ну а для тяжелых двухэтажных стен на основную продольную арматуру стоит уже пускать прутья 18 мм в диаметре. Для поперечных и вертикальных связей достаточно 10 – 12 мм.

Если грунт под фундаментом сложный, неоднородный, то толщину продольных связей лучше довести до 24 мм.

Если остались какие-то сомнения или хочется просчитать все элементы конструкции максимально досконально и точно, то можно обратиться к СНиПу 52-01-2003. Именно этот нормативный документ оговаривает все требования и нормы к арматуре железобетонных конструкций.

Важно обратить внимание на сталь, которая пошла на изготовление арматурного прута. В зависимости от используемой марки, прут имеет различную цену. И платить за него лишние деньги не имеет смысла

Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам

И платить за него лишние деньги не имеет смысла. Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам.

Но важно знать, как собираются закреплять всю конструкцию в пространстве до заливки бетоном – варить или вязать. О чем более подробно будет чуть ниже

Пока же следует уяснить, что сваривать между собой можно только ту арматуру, в маркировке которой присутствует буква С. Но этот вариант существенно дороже и не всегда оправдан.

Чтобы сосчитать, сколько арматуры нужно для сборки внутреннего каркаса, нужно знать, с какой частотой укладывают прутья. И тогда, зная количество слоев и плотность поясов можно рассчитать общий погонаж – с учетом необходимого при соединении отдельных элементов перехлеста.

Общий принцип примерно следующий. Продольную арматуру кладут на расстоянии, не превышающем 400 мм, но так, чтобы оно и не превышало умноженную на два высоту монтируемого элемента. Последнее требование, правда, актуально только при отливке каких-то перемычек или невысоких лент фундамента. В большинстве случаев разбег шириной 40 см будет вполне достаточной величиной. За особой точностью следить не обязательно, но и отходить от заданных значений лучше не стоит.

На каждые 40 см высоты фундамента требуется 1 дополнительный горизонтальный пояс. То есть при 40 см высоте элемента таких поясов будет два – верхний и нижний. Но при толщине заливки в метр, таких поясов уже должно быть три.

Поперечные стяжки пускают примерно через 45 см, но не реже, чем через 0,75 высот монтируемого элемента. В местах угловых соединений частота поперечных элементов увеличивается и расстояние между ними сокращают примерно до 24 см.

Вертикальная арматура пускается через каждые 60 см. Эти все значения касаются прямых участков фундамента, поскольку армирование углов ведется немного по иной схеме, что будет оговорено позднее.

Зная количество слоев и конфигурацию каждого из них, нетрудно сосчитать и общее количество необходимого материала.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Схемы

Углы бывают нескольких видов:

При укреплении углов важно придерживаться одной из общепринятых схем

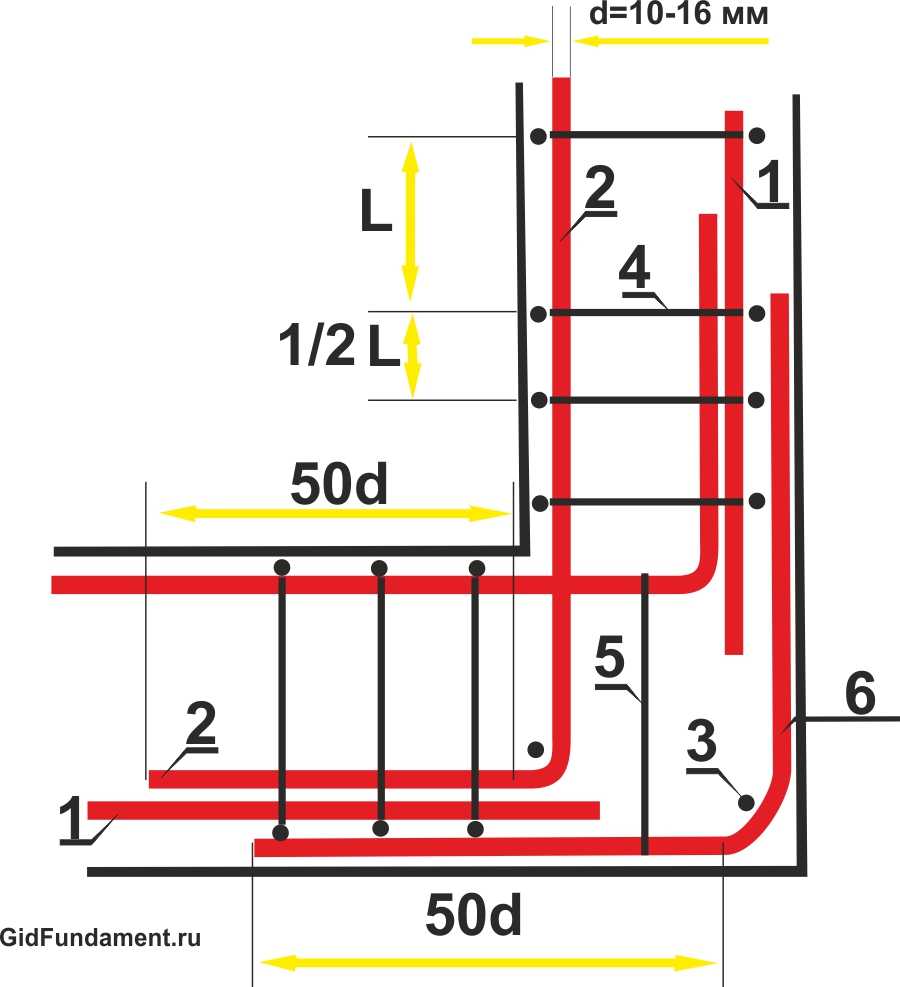

С анкеровкой Г-образными элементами

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Армирование тупых углов

Когда выполняется фундамент сложной конфигурации, могут появляться углы более 90 градусов. Их упрочняют в соответствии со специальными схемами и используют арматурную конструкцию двух видов.

Первый способ

Выполняется загиб наружной продольной арматуры под установленным углом. Продольные внутренние хлысты загибаются аналогичным образом, потом вяжутся к продольной внешней части каркаса. Каждая загнутая часть продольного внутреннего прутка должна составлять минимум 50 диаметров основных стержней.

Второй способ

Осуществляется с использованием дополнительных гнутых элементов (они уже подготовлены и соответствуют нужному углу). Изогнутый элемент должен обладать плечом, равным минимум 50 диаметрам продольных прутьев. Перехлест в вязке может быть в диапазоне 35-50 значений сечения арматуры (зависит от марки цемента, который используется в приготовлении раствора).

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Армирование ленточного фундамента — предпосылки, для чего нужно

Бетон хорошо сопротивляется сжатию, но плохо – растяжению. Пластичность арматуры устраняет этот недостаток. Такая технология усиливает свойства бетонного основания, снижает его деформацию и перекос, уменьшает риск проседания дома. А полное покрытие железных стержней раствором защищает их от коррозии. Железобетонная конструкция приобретает способность противостоять разнонаправленной нагрузке. Это повышает ее прочность и защищает от преждевременного разрушения.

Востребованность железобетона объясняется следующими качествами:

• легкость исполнения;
• используется в проектах, включающих подвальные помещения и тяжелые монолитные перекрытия;
• уменьшает расход раствора;
• не требует спецтехники.

Такой вид фундамента подходит не всегда. Его выгодно заливать на каменистой, сухой и устойчивой почвах. Нестабильный грунт (торфяной, влажный пучинистый) требует большой глубины заливки, что отражается на увеличении стоимости строительных работ.

Замкнутая форма ленточного основания дома повторяет его планировку: она идет по периметру, под перегородками и несущими стенами. Имеет разную толщину, ширину и высоту в зависимости от параметров и материала стен, одноэтажного строительства или сооружения в несколько этажей, особенностей почвы на участке.

Применение армирования в процессе заливки фундамента служит для устранения неравномерной нагрузки, которую здание оказывает на него, и внутренних напряжений. Причинами, приводящими к этому, являются погрешности в проектной документации (несоблюдение баланса отдельных частей сооружения) и нестабильность грунта.

Установка арматуры по всему периметру ленточного фундамента

Правила армирования

Виды углов

Схема армирования зависит от типа угла. Самый простой в перевязке – тупой угол, самый сложный – острый. Какие бывают углы:

1. Прямые – самые распространенные. Могут быть г-образными и т-образными, последние еще называют т-образными примыканиями (примеры есть ниже на схемах).
2. Тупые.
3. Произвольные (эркеры).

Тупой развернутый угол от 160° не потребует особых усилий – достаточно изучить схемы ниже (здесь приведены наиболее простые), и правильно уложить арматуру, проводя линии от внешней стороны к внутренней, как бы создавая между ними связь, увеличив частоту поперечин вдвое по сравнению с остальной длиной фундамента, после чего выполнить качественную перевязку. Угол от 90-160° потребует дополнительно вертикальных прутков. Острые углы имеют свою специфику, но здесь они не рассматриваются. Они встречаются в частном малоэтажном строительстве крайне редко.

Многообразие угловых соединений

Армировать углы необходимо по двум главным причинам: это потенциальные места напряжений. Они нуждаются в усилении, иначе есть риск со временем увидеть в краевых областях здания трещины. Назначение армирующего пояса – придавать жесткость и прочность каркасу. Именно она берет на себя значительную долю нагрузок, приходящуюся на бетонную массу. Угол – слабое место в любом фундаменте (кроме плитного).

Как правильно армировать — пошаговая инструкция

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры. Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Как правильно вязать арматуру.

Варианты армирования прямых углов и мест примыканий

Армирование фундамента

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Как правильно вязать?
