Что такое армопояс из кирпича, а также, как его построить своими руками?

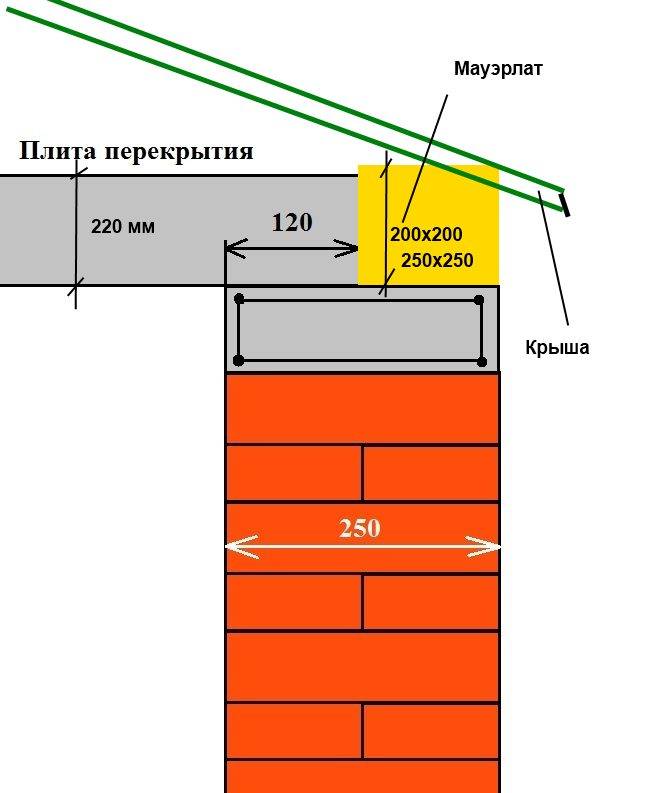

Пояс из кирпича под перекрытие

Специфика армирования

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней.

Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает сложностей

Пошаговая технология создания

Устройство монолитных поясов

Требования

Инструменты и расходники для работы

Армирование газобетонных стен выполняется в процессе кладки, поэтому особых инструментов здесь не потребуется только те, что нужны для работы с газобетоном:

• Зубчатая каретка для газобетонного стенового материала, позволяет регулировать толщину кладочного шва с последующим равномерным распределением по поверхности.
• Зубчатая кельма, более простой вариант для выполнения кладочных швов.
• Тёрка для подшлифовки места среза на доборных газоблоках.
• Ножовка специальная для работы с газоблоками.
• Набор измерительных инструментов с нивелиром, линейкой, рулеткой и угольником.
• Киянка — для исправления кусочков газоблоков.
• Захват для переноски газобетонных изделий.
• Дрель.
• Болгарка для резки армосетки сетки.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

• Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
• Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха

Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.

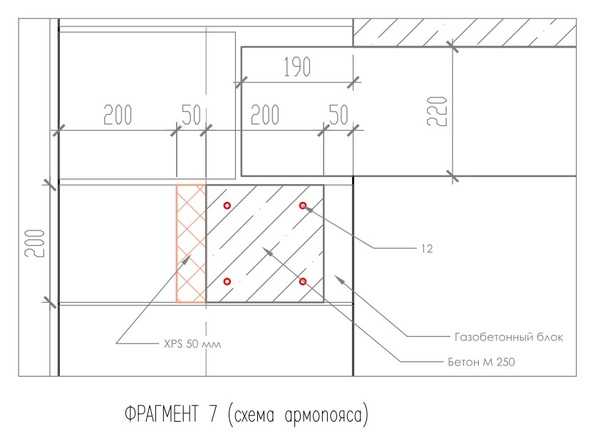

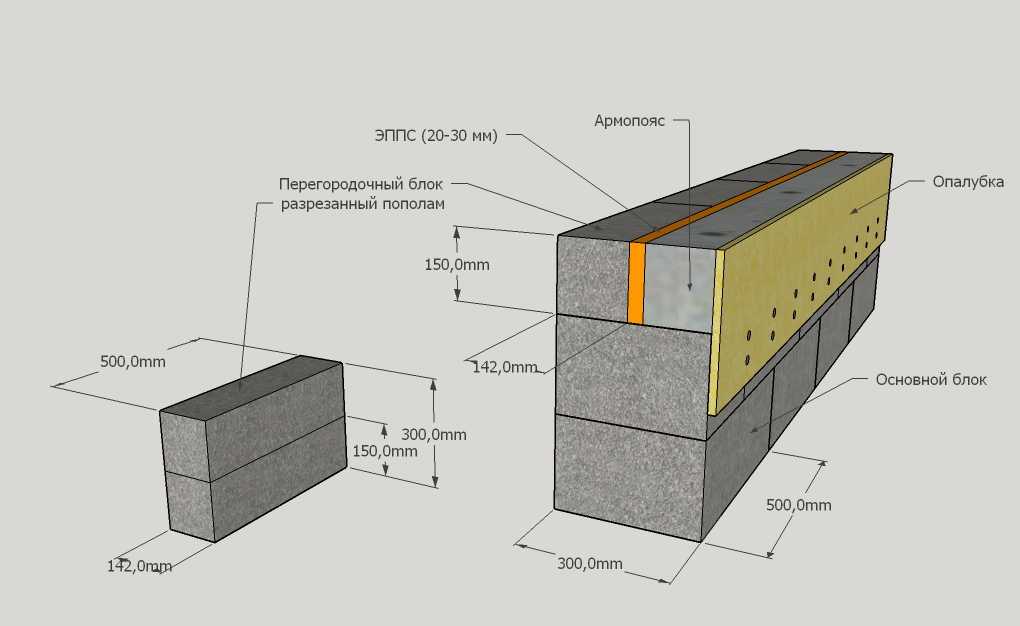

2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Как выполняется опалубка для армопояса

Если вы выбрали более экономный метод опалубки – важно устанавливать деревянные щиты таким образом, чтобы их положение не нарушалось из-за давления бетона. Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки

Заливка межэтажного армопояса выполняется гораздо быстрее:

Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки. Заливка межэтажного армопояса выполняется гораздо быстрее:

• снизу деревянного щита крепится шуруп 6 х 100 мм;
• расстояние между шурупами должно быть около 700 мм;
• щит прикладывается к стене, высверливается отверстие, в которое вставляется шуруп;
• рекомендованный диаметр отверстия – 6 мм.

Верхняя часть опалубки также устанавливается достаточно просто, по аналогичной схеме, но вместо шурупа используется саморез. В кирпиче или шве лицевой кладки сверлится отверстие, в которое вбивается арматура. Далее саморез и арматура стягиваются вязальной проволокой. Следует придерживаться расстояния между крепежными элементами в пределах 1-1,5 м. После затвердения армопояса опалубку можно снимать. В теплое время года бетон схватывается за сутки, зимой и осенью это займет более двух дней.

Опалубка для армопояса под плиты перекрытия

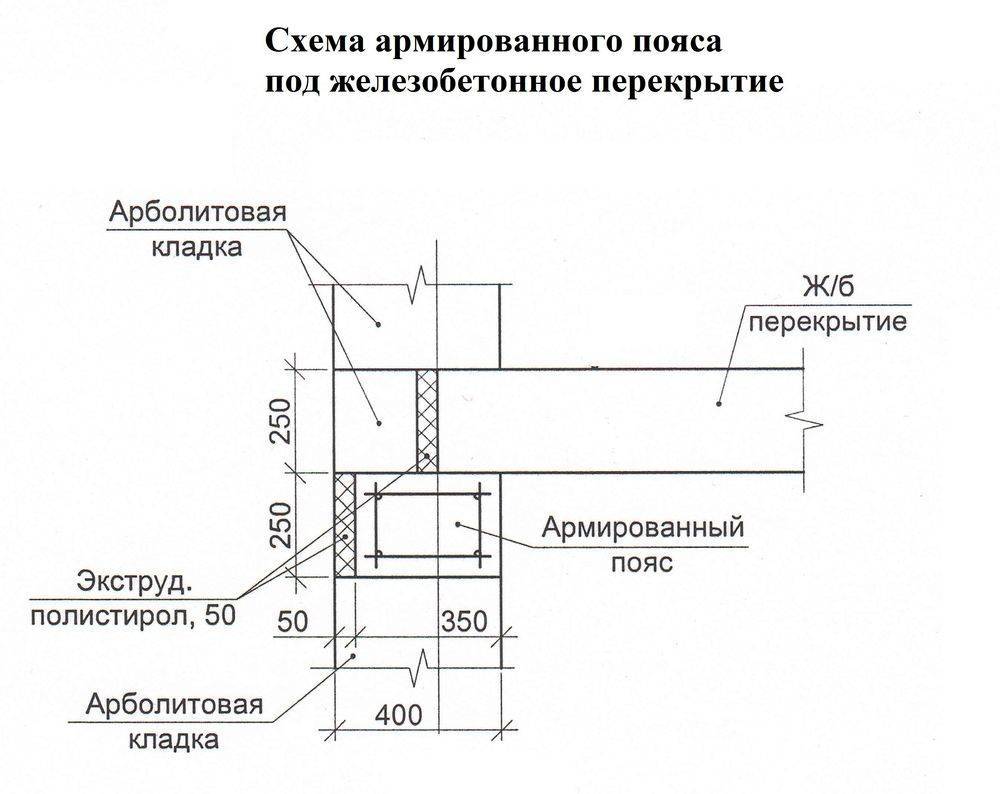

Если же вы планируете далее утеплять фасад пенопластом – несъемная опалубка из блоков из полистирола станет элементом утепляющего слоя. Единственное отличие технологи изготовления такой опалубки от съемной – в соединении нескольких частей для армопояса перекрытия. Их следует скрепить таким образом, чтобы в процессе застывания бетона раствор не раздвинул их в стороны.

Технология

Технология зависит от места расположения армопояса:

• фундамент;
• цоколь;
• межэтажные плиты;
• кровельная система.

Фундаментный армопояс считается защитной конструкцией 1-го уровня. Для фундамента ленточного типа его размеры должны выходить за контур сечения по двум сторонам на расстояние от 160 до 200 мм, с целью снижения и рассредоточения весового давления от здания на грунт. Высота его исходит от общего веса здания и этажности, как правило, равняется от 400 до 500 мм. Армопояс устанавливается по периметру всех несущих стен, в том числе и внутренних.

Арматуру соединяют в каркас методом вязки, сварка применяется исключительно для строительно-монтажных прихваток. Защитный слой бетонного раствора над всеми уровнями каркаса должен быть не менее 30- 50 мм.

Углы примыкания выполняют изогнутой арматурой, чтобы обеспечить работоспособность сейсмопояса, как целостною рамою. Продольная арматура выбирается усиленной Д = 16-20 мм. Поперечные элементы гнутые арматурные хомуты Д= 8-10 мм и шагом до 200 мм.

Второй уровень пояса устраивается по верхнему краю фундамента, по сути продолжает его конструкцию и упрочняет общей связкой. Ширина армопояса в этом случае равняется ширине фундамента.

Технология армирования и применения базовых материалов аналогично поясу 1-го уровня, а высота должна находиться на уровне 200-300 мм.

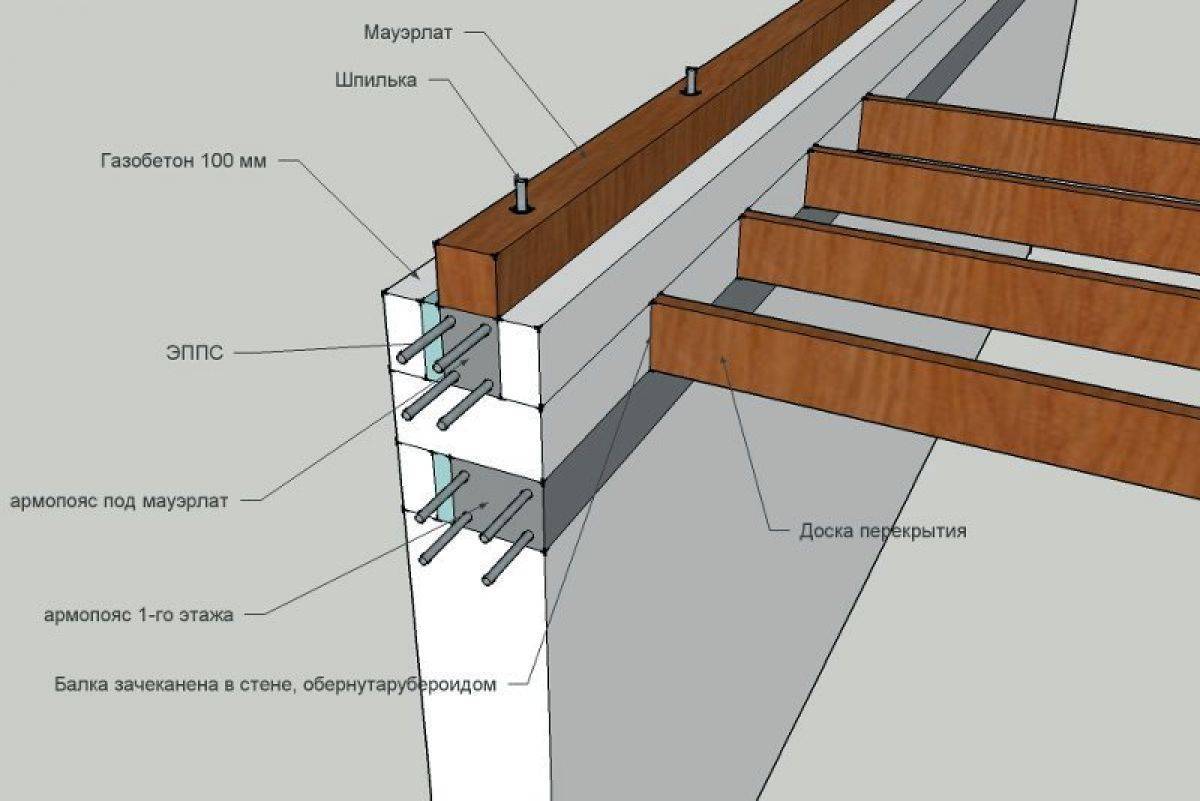

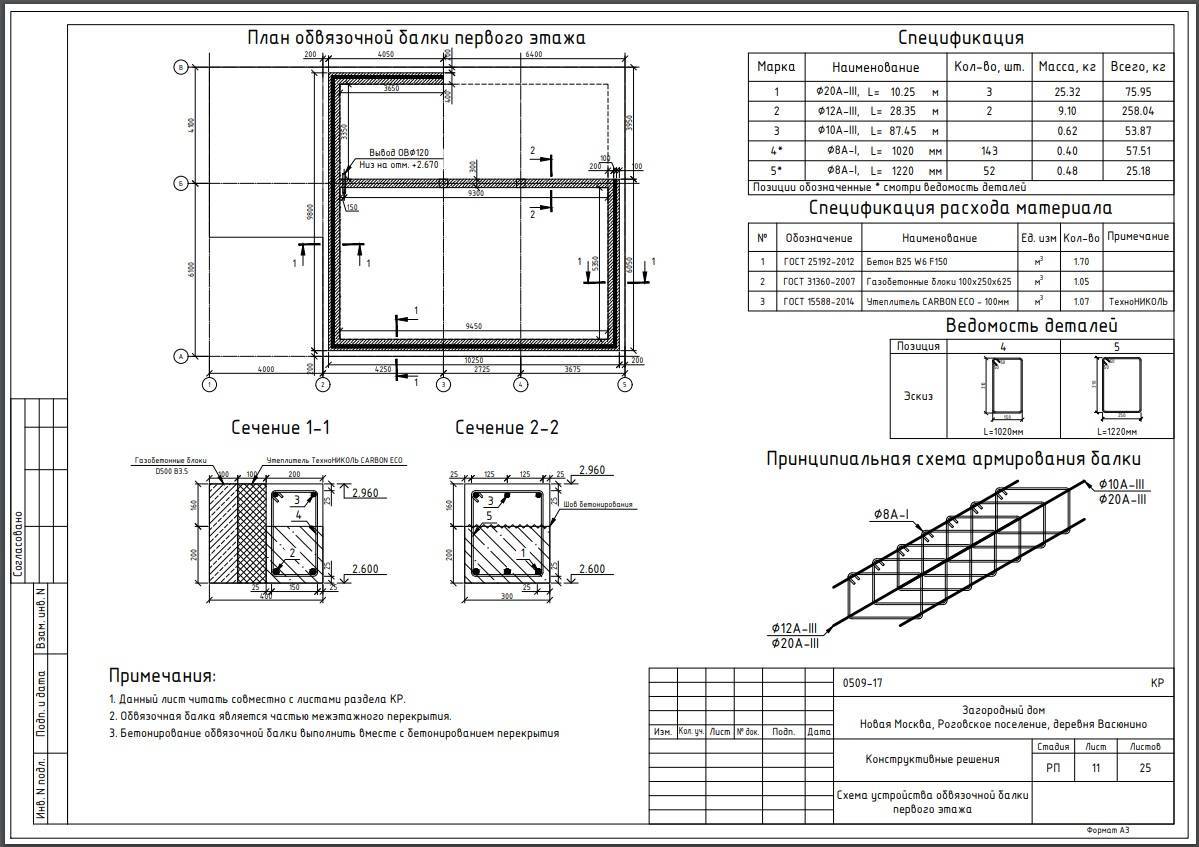

Сейсмопояс 3-го уровня устанавливается под межэтажные плиты перекрытия. Ширина его зависит от ширины несущих стен и вида фасадной отделки и исполняется в виде монолитной железобетонной балки со сплошным контуром.

А для внутренних несущих стен, где такой контур отсутствует, армирование выполняют, закладывая арматурные сетки и специальные каркасы к примыкающей поверхности.

Допускается утапливать выступающие прутки, прорезая в газоблоках специальные штробы. Хотя целость контура в этом случае обеспечить не получится, но выносливость стеновых блоков, где будут действовать локальные нагрузки плит перекрытий, будет ощутимо выше. Размер продольной и поперечной арматуры принимается соответственно 12 и 8 мм, схема вязки армокаркаса прописывается проектом.

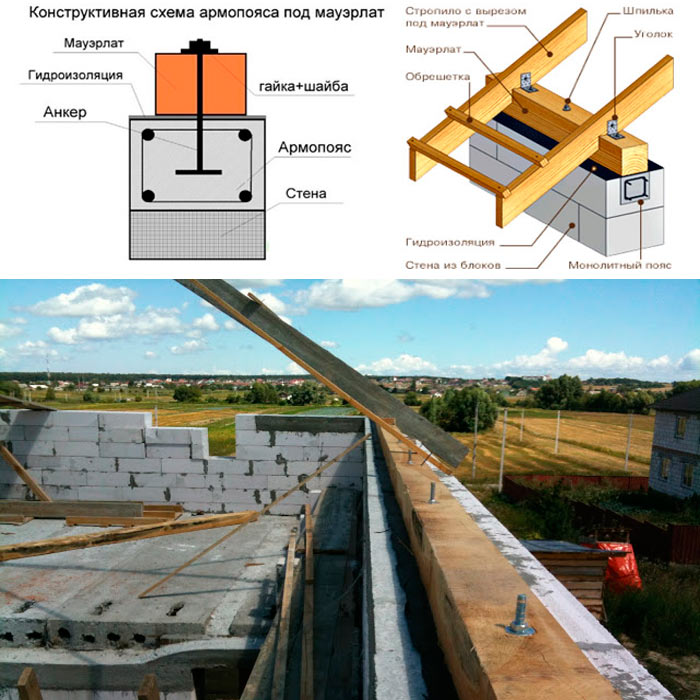

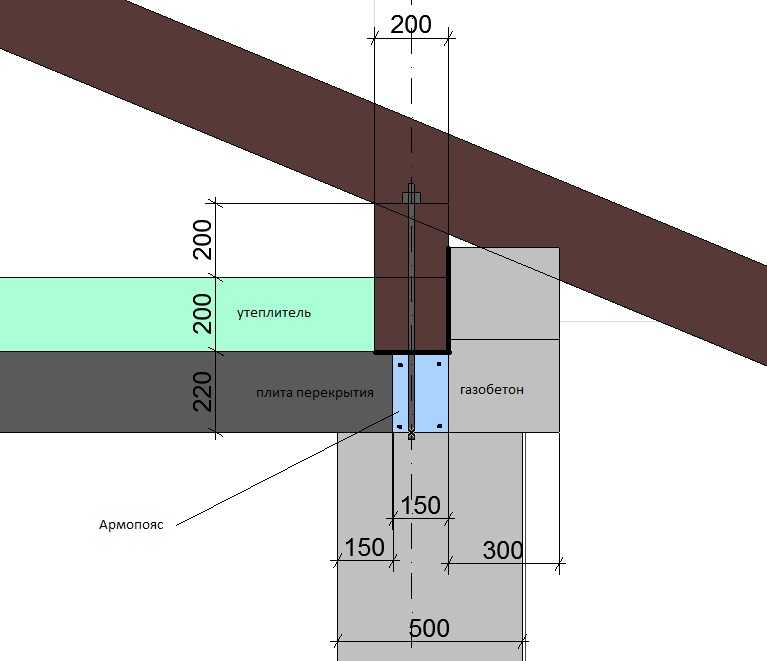

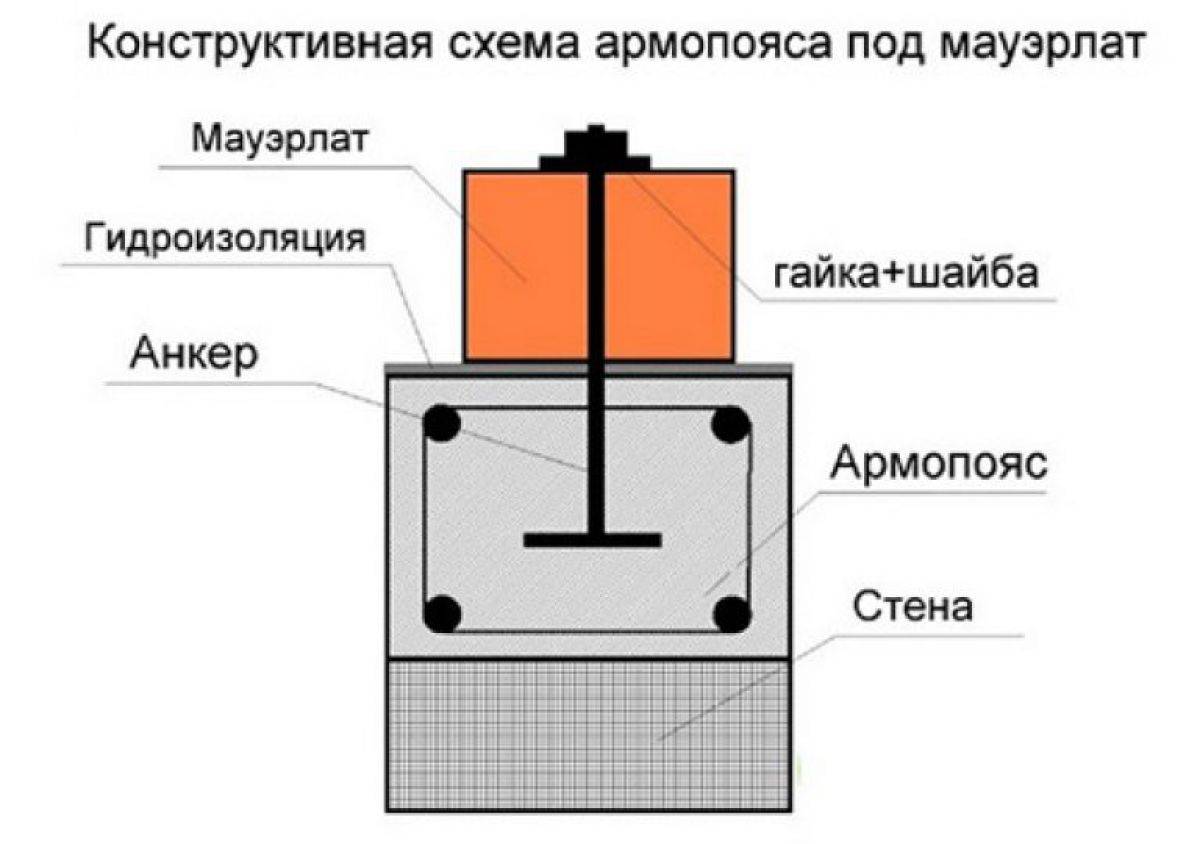

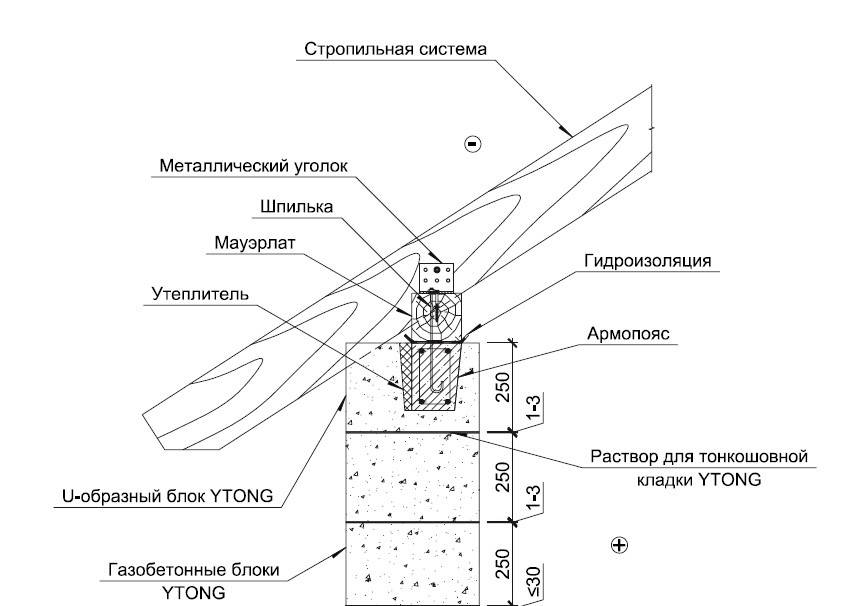

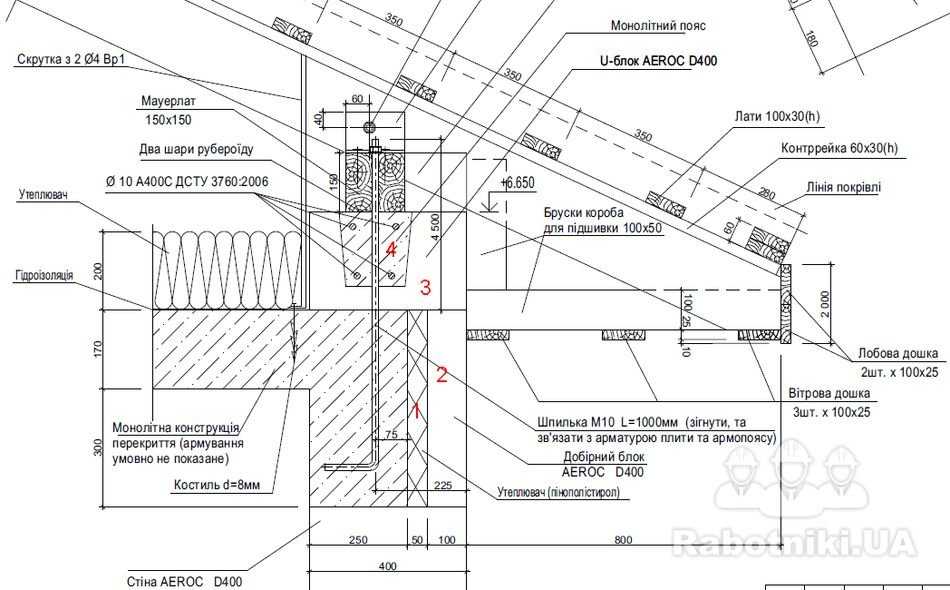

Армирующий пояс 4-го уровня укладывают под мауэрлат, он имеет конструктивные отличия от нижерасположенных конструкций. Это вызвано нагрузками, которые создаются в зоне крепежа балки, при установке кровли со стропильной системой.

По длине главные стержни стыкуют методом нахлеста с запасом 150 мм, для прочности их связывают вязальной проволокой. В таком сейсмопоясе по схеме дополнительно устанавливают анкерные крепежные закладные под мауэрлат для его надежной фиксации.

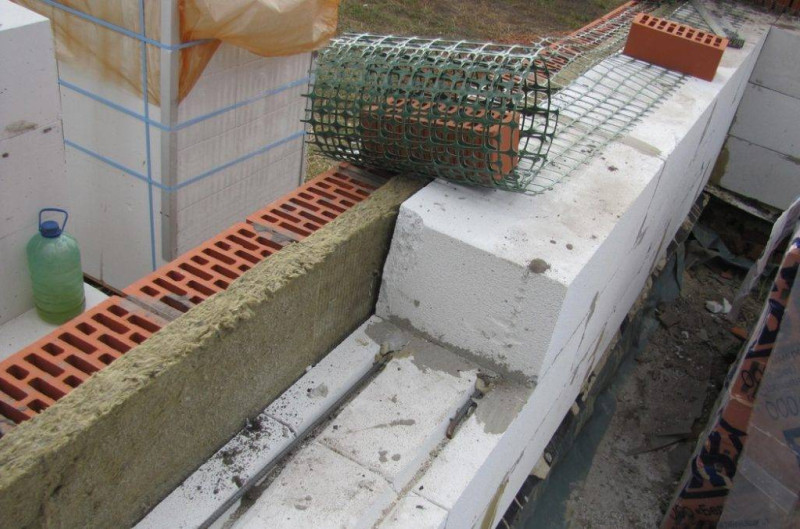

Для строения из газобетона

Для домов, стены которых возведены из легких бетонов, например, из газобетона установка армопоясов всех 4-х уровней обязательна. Железобетонный защитный пояс изготавливают из бетонного раствора М200/М250, продольных стержней Д=10 мм и поперечных 6 мм.

Армокаркас выполняется из 2 рядов прутьев — верхнего и нижнего, с расстоянием между ними не менее 150 мм.

Оба ряда размещаются в одной плоскости с поперечным шагом 100 мм.

По длине арматуры стыкуется внахлест свыше 200 мм и связывается вязальной проволокой, после чего аналогичной проволокой их скрепляют с поперечными деталями.

Защита для небольших домовладений может иметь пояс, выполненный из 1-го слоя арматуры, без производства пространственного армокаркаса, а только путем объединения продольных стержней с поперечными. В зонах поворота армоконтура стенок, прутки перехлестываются и соединяются в местах перехода.

Схема пояса под мауэрлат выполняется по проекту. Армокаркас укладывают в опалубку либо пустую нишу U- блока. Одновременно сохраняют зазор между внешней гранью каркаса и внутренней стенкой опалубки до 50 мм для создания достаточного защитного слоя металлокаркаса от коррозии.

После установки каркаса с внешней стороны закрепляют теплозащитный слой, чтобы не допустить передачу тепла через железобетонную конструкцию по «мостикам холода». Рабочий раствор заливают за один прием, для этого потребуется бетононасос и подающие шланги.

После чего бетон утрамбовывают электрическим виброинструментом или ручным методом, путем прокалывания раствора арматурным прутком. Это выполняется, для того чтобы удалить все воздушные пузыри в толще бетона Уровень наполненного бетонного раствора выравнивают с использованием правила и кельмы.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
• выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Крепление армопояса к газобетону

Для чего нужен армопояс

Необходимость обустройства армирующего пояса при возведении дома обуславливается следующими причинами.

Повышение пространственной жесткости. Армопояс объединяет в одну все конструкции, выполняя функцию жесткого «корсета». Благодаря этому повышается устойчивость постройки к сдвигам грунта, ветровой и сейсмической нагрузки.
Равномерная передача нагрузок. Пояс не допускает образования трещин в стеновых конструкциях и фундаменте, не позволяет массивным межэтажным и чердачным перекрытиям прожать достаточно хрупкие стеновые материалы – пено- или газобетон.
Устройство проемов. Укладкой монолитного пояса решается проблема обустройства проемов под окна и двери любых габаритов без укладки балок-перемычек.
Соединение стен со стропильной конструкцией кровли

Железобетонный армопояс создает стабильное и жесткое крепление под монтаж стропил, что особенно важно для стен из блочных материалов.

Армопояс является важной составляющей всего строения, на котором не следует экономить. На фото ниже приведен пример того, к каким последствиям приводит нарушение технологии по его устройству

Армопояс залит неправильно с разрывом, только под мауэрлатом. В результате под давлением крыши стена треснула, исправить такое разрушение очень сложно. может даже придется разбирать всю крышу.

Предназначение армированного пояса

Начать лучше с разбора того, что из себя представляет армопояс и почему он необходим дому? Внешне армированный пояс выглядит, как лента из бетона с арматурой, расположенная под всеми наружными стенами дома. Предназначение у него одно: увеличить жесткость и прочность наружных кирпичных или газобетонных стен, сохранить их целыми в случае усадки земли. В процессе возведения стоит организовать несколько таких конструкций.

Армопояс на газобетоне прибавит стенам здания жесткости. Самым нижним армопоясом является ростверк. Его создание заключается в бетонировании траншеи, подготовленной для ленты фундамента. Его высота может составлять от 30 до 40 см, а ширина от 70 до 120 см. Ростверк, в отличие от других армопоясов, ставят под всеми несущими стенами из кирпичей и газоблоков, а не только под наружными. Без ростверка нельзя обойтись в процесс строительства дома, потому что от него зависят прочностные характеристики.

Следующий армированный пояс ставят поверх всего фундамента наружных стен. Его функцией является распределение давление веса здания на всю площадь основания дома. Если ростверк был сделан по всем правилам, то укрепление этого пояса может быть не таким мощным. Армировать второй армопояс можно с применением арматуры, диметром от 10 до 12 мм. Устраивают его при возведении почти любого здания, но иногда его можно не делать.

Еще один армирующий пояс делают по кирпичной кладке под перекрытиями. Здесь он служит сразу нескольким целям:

1. Стягивание стен. Защита их от растрескивания и расхождения. Потому что в кирпиче и газобетоне могут появиться трещины из-за неравномерной нагрузки.
2. Распределение давления от плит перекрытия на всю поверхность кирпичной кладки стены.
3. Берет на себя нагрузку, которая существует над проемами, распределяя ее между стенами. При его установке, можно над оконными и дверными проемами ставить небольшие перемычки, а не мощные балки.

Работы по созданию четвертого армированного пояса на газобетоне или кирпиче делают ниже плит перекрытий второго этажа. Все его характеристики и задачи соответствуют предыдущему.

О целесообразности усиления

Что такое армопояс и зачем он необходим? Чем вызвана необходимость формирования железобетонного кольцевого контура по периметру здания? Что это такое? Разберемся по порядку со всеми вопросами. Армированный пояс по несущим стенам представляет монолитный бетонный контур, повторяющий замкнутую конфигурацию здания и усиленный арматурным каркасом. Формируется армопояс для решения следующих задач:

• обеспечения горизонтального уровня блоков в кладке;
• компенсации распорных усилий, создаваемых стропильной системой;
• предотвращения деформации капитальных стен;
• пропорционального распределения действующих усилий;
• снижения вероятности возникновения трещин;
• уменьшения отрицательных факторов, связанных с неравномерной усадкой здания.

Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания

Имеется несколько факторов, предотвратить которые позволяет армированный пояс по несущим стенам:

1. Фиксация элементов стропильной конструкции к стенам постройки осуществляется крепежными анкерами, нарушающими целостность блоков из ячеистых бетонов. Результат крепления стропил к газобетонным блокам без контура усиления – появление трещин, нарушение целостности, снижение прочности.
2. Расположенная под наклоном к стенам, стропильная конструкция создает распорные нагрузки, являющиеся причиной деформации стен строения. Сформировав армопояс для противодействия распорным усилиям, можно обеспечить равномерное распределение действующих нагрузок по высоте здания.
3. Армированный бетонный контур затрудняет деформацию капитальных стен, имеющих оконные и дверные проемы, по-разному воспринимающих действующие усилия.

Необходимость усиления периметра здания особенно актуальна при возведении построек из ячеистых бетонов, склонных к разрушению под действием изгибающих усилий. Зная, как сделать сейсмопояс, можно сформировать надежную окантовку, укреплённую стальным армированным каркасом, который компенсирует действующие нагрузки, обеспечивая целостность строения.

Армированный пояс. Армопояс — что это такое

Армопояс — это монолитный железобетонный контур, который кладется на все основные стены здания, связывая их в единый каркас.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундаменте, под плиты перекрытия и под мауэрлат (брус на, который опираются стропила кровли).

Какие функции выполняет армопояс

Можно выделить несколько причин, которые определяют необходимость устройства армопояса при строительстве дома:

Повышение пространственной жёсткости — армированный пояс связывает конструкцию здания в одно целое и выполняет функцию жёсткой рамы, благодаря чему здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, грунтовых подвижек, землетрясений;
Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не дает тяжелым плитам чердачных и межэтажных перекрытий продавить хрупкие газобетон и пенобетон;
Реализация проемов — железобетонный пояс позволяет без использования специальных перемычек делать в стенах проемы любой ширины для дверей и окон;
Соединение стропильной системы крыши со стенами — монолитный армопояс обеспечивает жёсткое и надежное крепление для монтажа стропильной системы крыши, особенно важно когда стены строения выложены из легких блоков.

Всегда ли нужен армопояс?

Укрепление дома нужно не всегда. Рассмотрим ситуации, в которых можно пренебречь строительством армопояса:

• фундамент расположен на прочном грунте: скальный грунт, крупный и крупнообломочный песок, грунт не насыщенный водой;
• стены дома будут выкладываться из кирпича;
• стены дома будут строится из арболитовых блоков, толщиной не менее 30 см и прочностью не меньше B2,5;
• возводится одноэтажный дом, перекрытия которого будут выполнены из деревянных балок, а не из бетонных плит.

В том случае если грунт на участке слабый и не очень устойчивый, к примеру пылевидный песок, лёсс, глина, суглинок или торфяник, то строительство армопояса обязательно.

То же самое если стены дома строятся из легких и хрупких керамзитобетонных, пенобетонных или газобетонных блоков — ответ очевиден, армопояс нужен! Это потому что эти блоки не рассчитаны на подвижки грунта и точечные нагрузки исходящие от плит перекрытия.

Технология строительства армопояса

Методика устройства монолитного армопояса схожа с технологией заливки обычного монолитного фундамента:

1. Вяжется и устанавливается каркас из арматуры;
2. Устанавливается опалубка;
3. Заливается бетон.

Какие-то дополнительные нюансы, тонкости и незначительные изменения технологии зависят от зоны расположения железобетонного пояса.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

• при возведении кирпичных стен толщиной менее чем в два кирпича;
• связывания в кладке блоков, утеплителей и кирпича;
• устройство перегородок из кирпича «на ребро»;
• строительство кирпичных заборов и столбов.

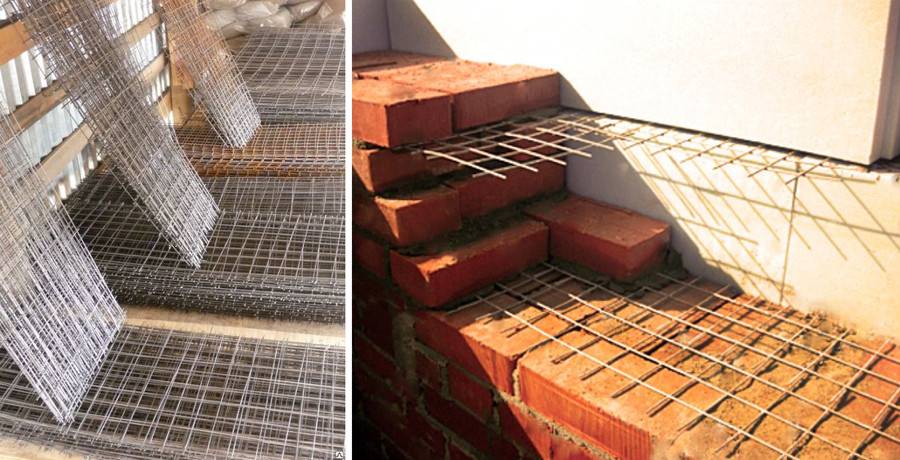

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

• Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
• Укладка сетки начинается по первому ряду кладки.

  Армирование первого ряда сеткой

• Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
• Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
• Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
• Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв.  Вариантов много, например:

• снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
• вентфасад обложен клинкерным кирпичом;
• кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
• кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Как правильно укладывать?

Пошаговая инструкция

Армопояс на газобетоне не требует особой технологии устройства. Состоит он из нескольких последовательных операций:

1. установка арматурного каркаса;
2. сборка и монтаж опалубки;
3. заливка бетоном.

На особенности работы может влиять лишь зона расположения пояса, но в целом руководство по его установке имеет стандартный вид.

Вернуться к содержанию

Изготовление опалубки

Когда без армопояса не обойтись, начинается процесс сборки и установки каркаса под него из досок и их обрезков. Такой способ довольно прост:

1. заготавливается набор досок, саморезы для их скрепления;
2. измеряется высота и ширина опалубки;
3. доски подгоняются под необходимые размеры;
4. нижняя часть деревянного каркаса прикручивается к газобетону при помощи саморезов;
5. по верху крепятся дощатые поперечные стяжки с интервалом 0,8 – 1,0 м.

Такая конструкция способна выдержать массу бетона при его заливке и не пострадать. Если каркас нужен под балки перекрытия, то монтируется он вдоль внешней поверхности стен, а высота приравнивается к 20-40 см. Чтобы была возможность аккуратно замаскировать утеплитель при необходимости его использования, можно сместить опалубку вглубь стен. Образованную нишу удобно заполнять теплоизоляционным материалом.

Вернуться к содержанию

Каркас пояса

Перед тем как начать процесс, стоит определиться, нужен ли армопояс для постройки здания и, какова ширина стены. Если без него не обойтись, после изготовления опалубки переходим к формированию каркаса:

1. устанавливаем 2-4 продольных стержня арматуры (чем больше ширина стены, тем больше количество стержней);
2. отмеряем шаги перемычек (50 см);
3. соединяем с помощью поперечных перемычек (стержни с меньшим диаметром);
4. арматуру утепляем в бетон минимум на 5 см. Для поднятия нижней арматуры используются кирпичные подпорки;
5. в местах стыка стен, на углах здания стержни крепятся с помощью сварочного аппарата.

Для газобетонных стен армопояс в основе своей конструкции может состоять из пары прутьев арматуры и перемычек. Они будут иметь вид лесенки, а промежуточное расстояние приравнивается между ними к 50 см.

Вязку каркаса рекомендуется производить непосредственно в опалубке. В готовом виде его вес будет больше, а этот может создавать дополнительные неудобства. При размещении арматуры следует использовать строительный уровень.

Вернуться к содержанию

Заливка бетоном

После проведения основных работ наступает очередь заливки. Для этого берется готовая смесь или раствор приготавливается самостоятельно. Изготовление бетонной смеси делается в соответствии с пропорцией 1:3:5. Для этого используется цемент, песок и щебенка с добавлением воды. Раствор вымешивается до полного растворения комочков. Удобнее использовать для этих целей бетономешалку.

Инструкция по заливке:

1. приготовление раствора;
2. установка перемычек;
3. заливка опалубки;
4. уборка перемычек;
5. удаление пустот с помощью отрезка арматуры.

Желательно заливать смесь единоразово, а не частями. Удобно это для одноэтажного дома. При работе с многоэтажной постройкой придется заливать опалубку частями. Для этого устанавливаются промежуточные перемычки, которые можно сделать из остатков газобетона или досок. После заливки их убирают, стыки смачивают водой и добавляют следующую партию бетона.

Для удаления пустот отрезком арматуры протыкается раствор, что способствует его уплотнению. При благоприятной погоде по истечении 4-5 суток армопояс будет готов, а опалубку можно будет снять.

Вернуться к содержанию

Армопояс для газобетона из кирпича

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

• Классический вариант с изготовлением и установкой щитов опалубки.
• С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• клей для газобетона;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Инструменты:

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

• Нарезка досок по заданным размерам.
• Разметка и распиловка бруса для каркаса и перемычек.
• Изготовление щитов.
• Подготовка стяжных хомутов, шпилек.
• Предварительная сборка коробов на ровной площадке.
• Подъем секций и установка на верхний срез кладки.
• Крепление щитов перемычками.
• Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

• При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
• Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
• Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
• Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Демонтаж опалубки

К разборке деревянных форм следует приступить после затвердевания бетона. Не нужно ждать, когда бетон наберет полную прочность. Демонтировать формы можно, как только раствор застынет сверху.

Разборка не представляют особой сложности. Сначала снимают стяжки из проволоки, затем разбирают конструкцию на части. После очистки и просушки, щиты из досок можно использовать для сборки опалубки на другом участке.

Итак, в некоторых случаях монтаж армопояса является обязательным. Это укрепляющая конструкция, повышающая надёжность здания. Для его сооружения необходимо сначала собрать опалубку. Её можно быстро собрать из готовых пенополистирольных блоков или самостоятельно сбить из досок и деревянных брусков.

Время чтения ≈ 3 минут

Армированный пояс считается одним из самых важных этапов строительства блочного дома. Он делается в конце каждого этажа. Армопояс на газобетоне даёт жёсткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, можно для этих целей пригласить специалистов, но те, кто более-менее ориентируется в строительном деле, вполне способны произвести заливку армопояса, следуя пошаговой инструкции.

Виды поясов

Пояс с армированием возводится на различных уровнях стен здания. Место расположения определяет вид армопояса и его функциональные особенности:

• Кирпичный пояс применяется на всех уровнях стены, за исключением ростверка, — здесь предпочтительнее использовать монолит.
• В цокольной части стены кирпич используется лишь при устройстве пояса по фундаментным железобетонным блокам. В этом варианте кирпичная кладка служит для выравнивания основания под единую отметку либо выполняет роль несъёмной опалубки под заливку монолитом.
• Разгрузочный пояс под плиты перекрытия воспринимает их вес, обеспечивая жёсткость стеновой коробки здания в 2 – 3 этажа. Кирпич под облегчённые плиты перекрытия, – оптимальный вариант армопояса.
• Кирпичный армопояс под мауэрлат обеспечивает сохранность стен при точечных нагрузках от балок кровельной системы. Брус мауэрлата, прикреплённый непосредственно к газобетонным стенам с помощью шпилек либо способом химического анкерования, — ненадёжная конструкция. Армопояс в этом случае служит опорой крыши с надёжной фиксацией анкерами, заложенными в кирпичной кладке.

Установка опалубки для третьего и четвертого армопояса

Создать и смонтировать опалубку можно разными вариантами:

1. Деревянные щиты снизу крепят с помощью анкеров. Для прочности на анкер приваривают металлическую заглушку, чтобы она не выдавилась через дерево.
2. Щиты из дерева к кирпичной стене крепят саморезами. Сначала в опалубке сверлятся отверстия под пластиковые грибки, размером 6 мм. Между ними оставляют расстояние около 70 см. После установки грибков, начинают закручивать саморезы. Верхние части щитов опалубки скрепляют при помощи досок, подходящего размера.

Опалубку перед заливкой следует тщательно проверить на прочность, чтобы избежать ее поломки при бетонировании.
