Подшиваем потолок
Следующий этап предельно прост: на нижние полки деревянного двутавра укладывают подшивочную доску произвольной толщины, которая фиксируется произвольным способом. Доски также допускается укладывать с зазором, используя черновую подшивку как опору для теплоизоляции, особенно когда речь идет о плотных материалах вроде каменной ваты или ППС. Это несколько снизит собственный вес перекрытия.
Доски не следует подгонять слишком плотно, оставляйте по 3–5 мм зазор на деформацию при усушке. Если же вы хотите сразу заложить вагонку под лак, оставляя балки открытыми, потрудитесь изолировать утеплитель от просыпания и выветривания, оставляйте зазор на торцах реек не менее 2–3 мм.
Вы также можете отказаться от подобной закладки досок и подшивать потолок, скажем, ДСП. Однако описанный подход позволяет избежать простоев: все-таки готовый потолок монтируется небыстро, а перекрытие использовать нужно.
3 Достоинства и недостатки такого металлопроката
В этом пункте суммируем все плюсы, которыми обладают двутавровые балки. Прежде всего стоит отметить их отменные прочностные характеристики, благодаря которым этот материал можно использовать даже в качестве перекрытия очень длинных пролетов. При этом монтаж элементов не составит огромного труда, да и при необходимости вы всегда сможете обработать поверхность. Такой прокат не подвержен ни деформации, ни усадке. Его по праву можно назвать универсальным, ведь такая балка встречается как в конструкции потолка, так и стен.
Внутренние грани полок двутавра с уклоном
Еще достоинства и недостатки элементов во многом зависят от их вида. Например, горячекатаные конструкции монолитные, и нет необходимости применять дополнительную арматуру, даже если речь идет об очень сильных нагрузках. К тому же они более просты в изготовлении и экономичны. Сварной профиль имеет дополнительные ребра жесткости, благодаря которым можно снизить толщину стенок и соответственно себестоимость изделия. Плюс такие элементы изготавливают по индивидуальным заказам, и их размеры устанавливает клиент. Это позволяет минимизировать отходы во время строительства. Также по требованию заказчика конструкция может быть усеченной, равно- либо неравнополочной, иметь перфорацию, фланцевые соединения.
Основные требования к изделиям
Важные технические требования для двутавров обозначены в технических нормативах, к которым относят:
- Для металлических:
- ГОСТ 19425-74;
- ГОСТ 26020-83;
- ГОСТ 8239-89;
- ГОСТ Р 57837-2017.
- Для деревянных:
- ГОСТ 4981-87;
- ГОСТ 30244-94;
- СНиП 2.08.01-89.
- Для ЖБ-изделий:
- ГОСТ 20372-90;
- ГОСТ 24893.0-81.
Перечисленные технические нормативы в начальных разделах всегда предлагают отсылки к другим ГОСТам, СНиПам и СТО. Они касаются используемого материала, расчетов, распределения по размерам, условий хранения и других важных нюансов. Но общим для всех требований является то, что они должны быть:
- крепкими и прочными;
- маркированными, в зависимости от типа;
- устойчивыми после монтажа;
- хорошо адгезироваться с различными веществами и элементами крепежа, используемыми для строительных и отделочных работ;
- правильно распределять нагрузку, с учетом воздействия на фундаментную основу;
- быть пожароустойчивыми, сейсмостойкими, водостойкими и морозоустойчивыми;
- использоваться одновременно с пароизоляцией и гидроизоляцией;
- иметь различные типоразмеры;
- изготавливаться из качественных материалов, произведенных в заводских условиях;
- обладать долговечностью при эксплуатации.
Требования могут дополняться и изменяться, так как строительные технологии с каждым годом развиваются и расширяются. Готовые изделия всегда можно приобрести в специализированных магазинах, на сайтах производителей или у их прямых партнеров.
4 Правила калькуляции двутавров
Как видно, выбор двутавровых конструкций довольно большой, но чтобы использование этого элемента было рационально и конструкция получилась надежной, следует правильно подобрать профиль. В этом пункте мы рассмотрим, как найти подходящий двутавр. Если планируете использовать изделие для перекрытия, необходимо знать такие параметры, как расстояние между стенами и максимальную нагрузку, которая будет приходиться на будущую конструкцию. Далее провести расчет можно с помощью специальных онлайн-калькуляторов либо вычислить параметры самостоятельно.
Заглянув в ГОСТ, вы найдете таблицы, в которых указаны обозначения, размеры, площадь сечения профиля и линейная плотность материала. Также существуют таблицы, где оговаривается масса одного метра изделия. Чтобы узнать вес всего элемента, необходимо умножить массу его метра на длину. А вот для расчета несущей способности двутавровой конструкции нужно уточнить и ширину полок. Причем этот параметр должен соответствовать и сечению несущей колонны. Например, если это квадрат со стороной 510 мм, тогда необходимо подобрать профиль шириной не более 460 мм. Это обусловлено тем, что двутавр нужно будет приваривать и требуется оставить запас для сварочных швов.

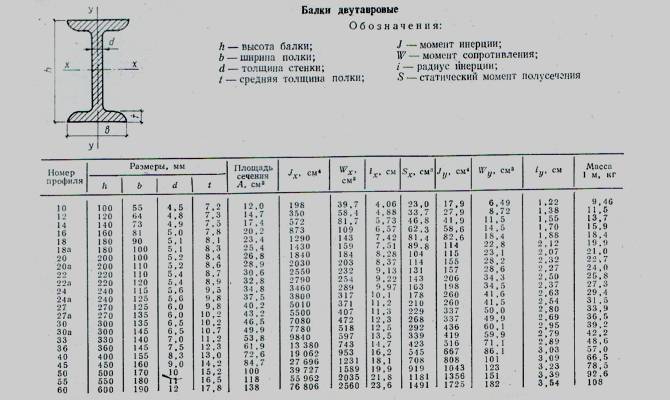

Таблица размеров двутавра
Для расчета нагрузки следует сначала узнать нормативное воздействие (нагрузка, приходящаяся на 1 м профиля). Затем это значение умножаем на коэффициент прочности по нагрузке и полученный результат суммируем с массой изделия. Таким образом, мы вычисляем момент сопротивления, а там дело за малым, осталось только подобрать из сортамента нужный профиль.
Современные технологии значительно упрощают нашу жизнь и если нет никакого желания самостоятельно заниматься расчетами и подбирать нужный вариант по справочникам, то можно воспользоваться онлайн-калькулятором. С ним работать очень просто, необходимо всего-то заполнить пустые поля и программа выдаст оптимальные варианты. Нужно указать конструкцию, в которой будет использоваться двутавровая балка, например, она необходима для перекрытия. Затем уточняете максимальный пролет и шаг установки профиля. Шагом называется расстояние между двумя элементами, расположенными параллельно друг к другу. Рекомендуемая величина составляет 1 м, но в некоторых случаях можно увеличить его до 1,2 м. Также необходимо знать расчетную нагрузку, приходящуюся на квадрат и угол наклона стропил. Теперь вы знаете, какой именно элемент лучше всего подойдет для конкретного перекрытия.
Межэтажное перекрытие по металлическим балкам
Расчет
Как приобрести качественный двутавр для своего дома?
В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:
Пункт 1
Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
Пункт 2
По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

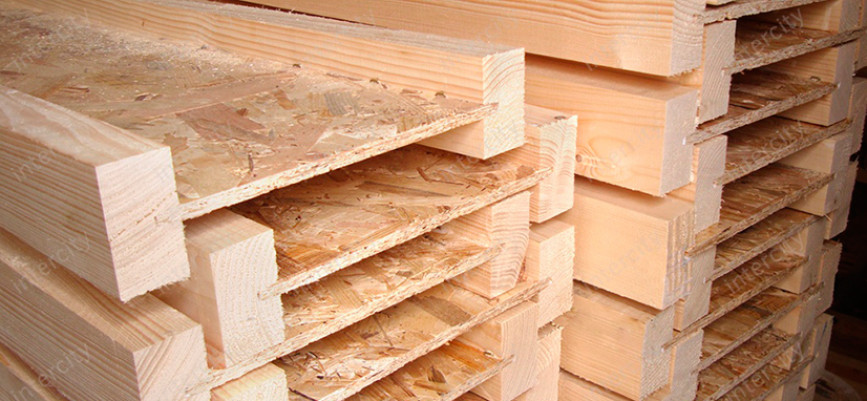

Выглядеть качественные двутавровые балки должны так:
Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.
Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.
Процесс изготовления
Изготовление сварной балки это достаточно сложная процедура, при выполнении которой необходимо учесть большое количество требований, таких как прочность, жесткость, плотность и другие. Однако самой главной характеристикой любой металлической балки является ее плотность, она должна быть максимально высокой. На данный момент ведутся разработки по созданию металлических балок, которые требуют меньший объем металла при одинаковых характеристиках прочности и жесткости.
Технология производства сварных балок очень проста и весьма экономична, в результате чего способна на конкуренцию с балками, изготовленными прокатным методом. Данная технология включает в себя следующие этапы:
- В качестве первой операции происходит расчет на прочность и жесткость, проверяются стали, которые идут на изготовление;
- Подготовка элементов двутавра, а именно резание металла на полосы, примерная скорость резания металлического листа равна 1 метру в минуту;
- Осуществление процесса фрезерования торцов элементов, входящих в конструкцию. Данная операция проводится для того, чтобы каждый свариваемый элемент легко и эффективно скреплялся с другим, образуя прочное и жесткое соединение, обработка торцов осуществляется на специальном торцфрезерном стане;
- Далее происходит сборка. Она должна быть очень точной, все детали должны располагаться строго перпендикулярно друг по отношению к другу, а также необходимо соблюдение симметрии стенок. Сборка может осуществляться вручную, если говорить о небольшом производстве, либо же с помощью автоматизированных машин, как это происходит на массовом производстве. В производстве применяется стан для сборки балок модели Z15, который имеет высокую производительность. Сборка в данном агрегате осуществляется в два этапа. Первый представляет собой сборку «Т» -образной балки, а на втором этапе к ней присоединяется дополнительная стенка и получается двутавр.
- Затем происходит процесс сварки балки. Технология сварки двутавровой балки может быть различна, поэтому на вопрос: «Как правильно сварить двутавровую балку?» существует много ответов. Сущесвуют приемы наложения швов в разной последовательности. Наиболее частыми способами являются:
- Метод «лодочки». Если сваривать балку этим способом, то будут обеспечены благоприятные условия для формирования глубокого шва, однако времени этот метод занимает гораздо больше, чем предыдущий;
- Сам процесс осуществляется с помощью промышленного сварочного аппарата, который сваривает детали под высоким давлением, существует некоторое количество вариантов агрегатов для исполнения процесса сварки на производстве. Это могут быть сварочные манипуляторы, отличающиеся высокой степенью автоматизации, самоходные трактора для сварки – самый надежный и простой способ, однако его применение в условиях массового производства нежелательно. На малых производствах сборка и сварка балок может осуществляться вручную, из-за чего их продукция зачастую очень дорогая.
- 6.После всех вышеописанных процессов происходит корректировка геометрии конструкции. В процессе сварки угол наклона между стенками может измениться, поэтому необходима их правка. Почти готовая металлическая конструкция подается в специальный правочный стан, который похож на прокатный, деталь проходит через систему роликов и на выходе получается готовый товарный продукт.
Как рассчитать несущую способность и прогиб
Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:
Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:
M=(ql 2 )/8
В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:
- Символ q показывает нагрузку, которую способна выдержать доска.
- В свою очередь буква l — это длина одной деревянной балки.
Сравнительные характеристики
Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки:
| Характеристика | Двутавр деревянный | Доска или брус | Металлический двутавр | Монолитная железобетонная балка |
| Цена установки перекрытия за кв.м, euro | 20 | 30 | 60 | 50 |
| Срок монтажа перекрытий на площади, в днях | 4 | 8 | 5 | 18 |
| Требуемое количество людей | 4 | 4 | 5 | 5 |
| Потребность в грузоподъемных механизмах | Нет | Нет | Да | Да |
| Потребность мокрого процесса | Нет | Нет | Нет | Да |
| Геометрия элементов | Отсутствие усадок, скручивания, скрипов | Возможна усадка, ссыхаемость, растрескивание, скрипы | Отсутствие изменений | Отсутствие изменений |
| Вес конструкции, кг | 45 | 55 | 310 | 370 |
| Требование к проведению подготовительных доп. работ | Нет | Нет | Заделать швы, выровнять углы, оштукатуривание | Выровнять углы, оштукатуривание |
| Прокладка коммуникационных сетей в перекрытиях | Да | Затрудненно | Нет | Нет |

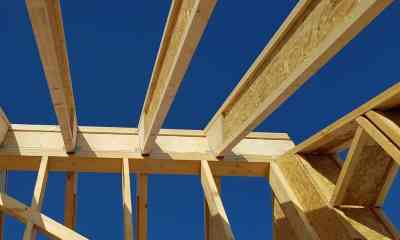

Деревянная двутавровая балка

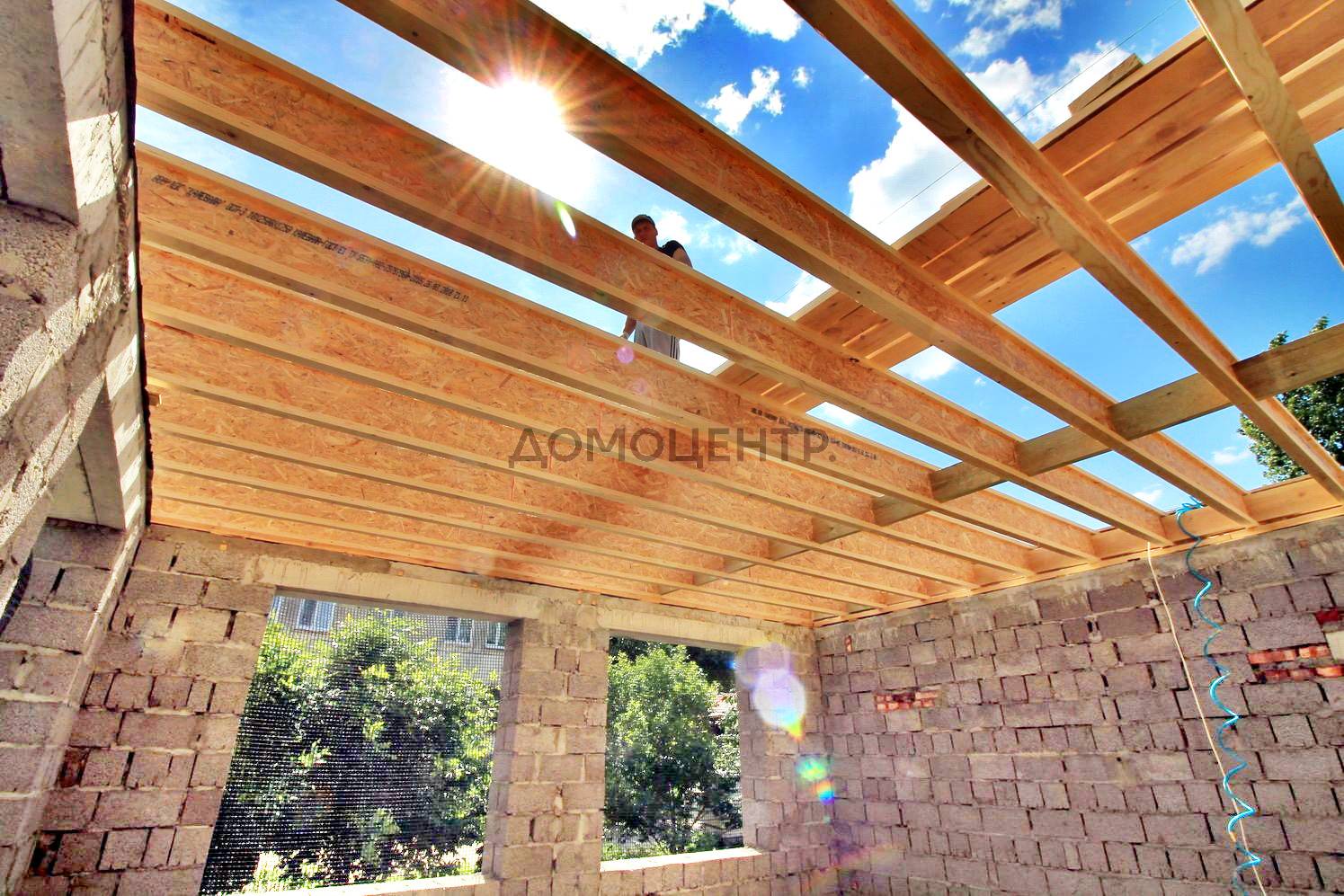

Деревянная двутавровая балка – современный конструктивный материал для монтажа межэтажных перекрытий и стропильных систем в гражданском и промышленном строительстве.

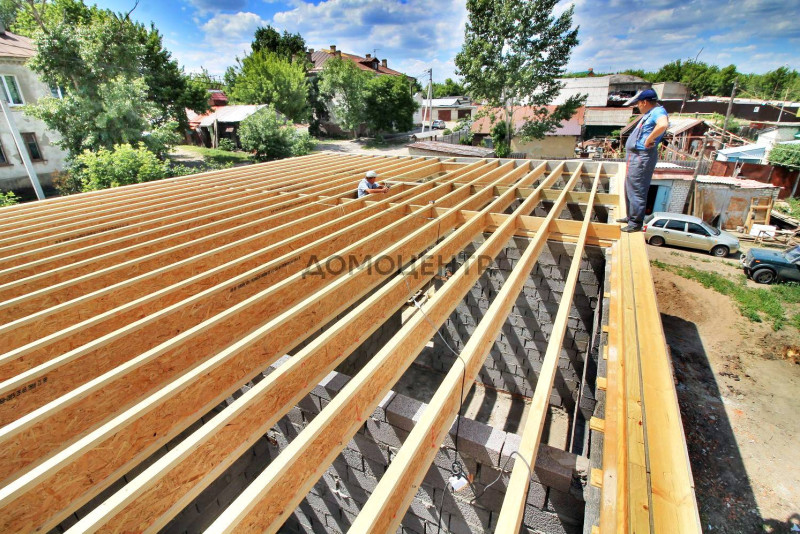

Компания ДОМОЦЕНТР производит двутавры из осп по технологии мирового уровня, что делает ее идеальным решением для каркасного, кирпичного, блочного и деревянного домостроения.
Деревянные двутавровые балки – современный высокотехнологичный материал, не имеющий аналогов по соотношению цены и качества при расчетной длине стропил более 5 метров. Такая крыша прослужит долгие годы, не деформируясь и не разрушаясь под воздействием природных факторов.

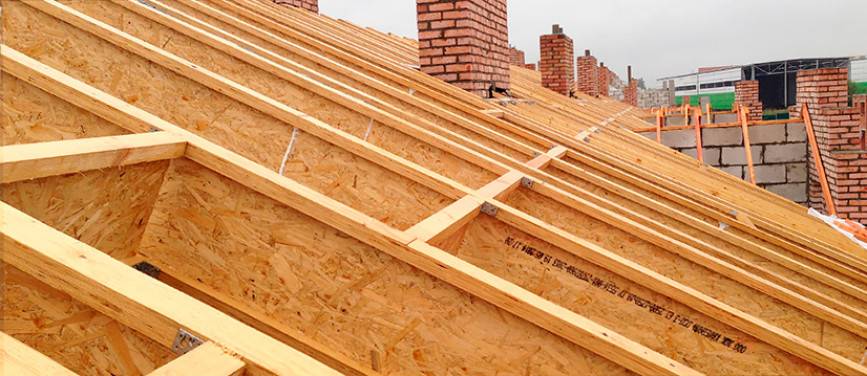

Рассчитаем и подберем двутавры для стропильной системы, обеспечим шефмонтаж и научим соединениям узловых решений деревянных двутавровых балок собственного производства, изготовленных из высококачественных материалов по мировым технологиям.
Производство и размеры двутавровой балки из дерева
Типы деревянных балок
Усиленная и облегченная балка, их плюсы
Деревянные двутавровые балки имеют много достоинств перед другими несущими перекрытиями. Прежде всего, они не подвержены изгибу и скручиванию. Никакая усушка не влияет на размеры и конфигурацию изделия.
Благодаря этому, полы всегда бывают ровными и без всякого скрипа, а кровельное покрытие не подвергается деформации. Если они используются в качестве межэтажных перекрытий, то потолки будут идеально ровными. Применяя в строительстве деревянный двутавр, можно решить сразу несколько задач, так как им можно манипулировать. Другими словами, использовать балку можно соответственно конструкции: там, где требуется выдерживать большую нагрузку, применяется усиленный двутавр.
А если при расчетах выяснится, что можно применить облегченную двутавровую опору, то это будет неплохим решением для экономического эффекта. Такой подход при возведении перекрытий в результате может сберечь как пиломатериалы, так и определенную сумму денег.
Варианты облегченных балок
Для чего используются деревянные двутавровые балки?
В развитых странах большой популярностью пользуются малоэтажные здания, которые возводятся по деревянно-каркасной технологии. Впервые эта технология появилась в скандинавских странах.
Каркасный дом обладает массой преимуществ. Объёмы строительства каркасных зданий растут:
- в Японии 75% населения проживают в каркасных домах;
- В США 80% населения проживают в домах, построенных по деревянно-каркасной технологии.
Такая технология не позволяет возводить многоэтажные здания. Кроме этого, деревянные двутавровые балки используются для строительства таких зданий:
- дома с бревенчатыми или брусовыми стенами;
- дома, которые возводятся из монолитного железобетона;
- дома с блочными и кирпичными стенами.
Примеры:
- мансардные этажи;
- кровля;
- междуэтажные перекрытия и т. д.
Особенности
Рассмотрим самые популярные серии:
- БДК 64 и БДК 89. Двутавровые стеновые стойки предназначены для использования в каркасных стенах с высокими требованиями к несущей способности и повышенными теплотехническими качествами. Увеличенная ширина полок таких стоек, облегчает крепление материалов обшивки стен.
- БДК 89. Эта серия разработана для использования в проектах с увеличенными пролётами или нагрузками на перекрытие. А также для перекрытий с высокими требованиями к снижению зыбкости полов.
- ДБК 64. Это серия в большинстве случаев используется в проектах жилых и общественных зданий. Серия ДБК 64 имеет увеличенную ширину полок, облегчающую гвоздевые крепления и обеспечивающую большую прочность, и жёсткость перекрытий.
- БДК 38. Серия БДК 38 разработана для перекрытий с небольшими пролётами. Размеры и несущая способность этих балок сопоставимы с характеристиками цельного пиломатериала, работающего в качестве балок перекрытия с размерами сечения 38×200 мм и 38×235 мм.
Преимущества
Рассмотрим основные преимущества строительных материалов:
- Превосходная энергоэффективность. Расходы на отопление в зданиях, построенных по такой технологии значительно ниже.
- При длительной эксплуатации сохраняются первоначальные габариты.
- Широкий ассортимент продукции в строительных магазинах.
- Соответствие действующим экологическим стандартам.
- Технология позволяет скрывать внутренние коммуникации здания (газоснабжение, вентиляция, электропроводка).
- Универсальность. Используются для монтажа пола, стен и потолка.
- Превосходные технические характеристики.
- Материал обрабатывают специальными растворами для защиты от негативного влияния.
- Высокая износостойкость. Деревянные двутавровые балки не подвержены деформации.
- Влагоустойчивость.
Недостатки
Несмотря на все преимущества деревянных двутавровых балок, у них есть и слабые места. Прежде всего это высокая стоимость.
Технология производства
Для производства балок применяют только цельный брус
Чтобы гарантировать качество её прочность продукции важно тщательно выбрать дерево первого сорта, без выпадающих сучков
Чтобы стойка сохранила свою форму и в ней не появились трещины нужно хорошо просушить древесину в специальной сушке. Стойка не несёт основную нагрузку. Однако она обеспечивает запас надёжности. Для этого и её делают из прочных и влагостойких материалов.
Далее, склеивает элементы с помощью специального клея для силовых несущих конструкций. Чтобы детали надёжно соединились, их помещают под пресс. Для соблюдения чёткой геометрии, дополнительно простреливают пневмопистолетом.

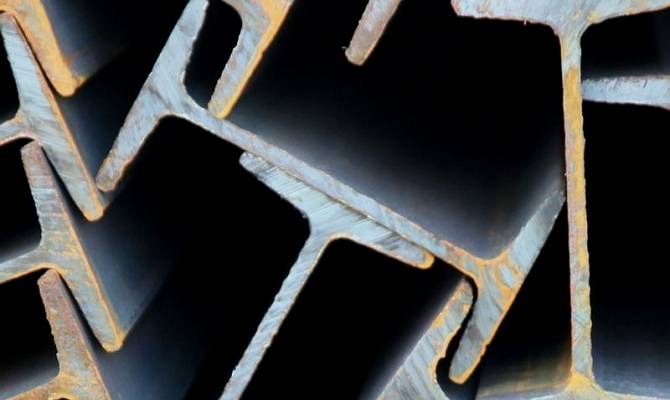

Виды сталей, используемых при производстве
Технические и служебные свойства металлических двутавровых балок определяются рядом факторов, среди которых марка сталей – один из главных.
Углеродистые стали обыкновенного качества
По статистике, большая часть россиян использует двутавр, произведенный из конструкционной стали хорошего качества. Их химический состав, основные технические характеристики, а также принцип маркировки — все это отражено в ГОСТ.
Рассмотрим ниже таблицу с основными обозначениями, описаниями при маркировке стали:
| Обозначение | Объяснение |
| Ст | Сталь обыкновенного качества |
| 0,1,2 и т.д. | Условные номер марки |
| КП, ПС, СП | Степень раскисления материала |
| Г | Повышение содержание марганца |
| СВ | Повышенная свариваемость |
Строительные стали
Благодаря использованию строительных сталей при изготовлении двутавра делает конструкции из него:
● устойчивыми к разным нагрузкам даже при колебаниях температуры, влажности;
● прочными, поэтому физико-механические характеристики продукции не ухудшаются в процессе эксплуатации.
Низколегированные конструкционные стали
Содержащие углерод от 0,2% и легирующие компоненты до 2,5% стали считаются низкоуглеродистыми низколегированными. Они отличаются повышенной прочностью.
Преимущества двутавровых балок
Техническая характеристика
Современный материал для перекрытий выпускается в промышленных масштабах на новейшей заводской линии. Для его изготовления применяют клееный деревянный брус, тщательно просушенный в камере, и стружечную плиту (OSB, OSP). По конфигурации балка очень похожа на рельс и имеет такие особенности:
Стандартные размеры балки
- фанера, из которой собраны боковые стойки, устойчива к влаге, ее толщина может варьироваться в диапазоне 24 – 27 мм. Также в состав балки входит полка из древесины, обработанная антисептическим средством;
- фанерная стойка интегрируется в полки при помощи технологических пазов;
- детали между собой соединены водотермостойким клеевым составом;
- снаружи балка покрыта краской с водоотталкивающей способностью.
Самые востребованные размеры перекрытия:
- габариты балки – 200х80 мм;
- толщина фанерной перемычки – 27 мм.
Чем хорош канадский метод строительства перекрытия?
Где купить?
Если вас заинтересовала балка двутавровая, ее купить можно здесь https://metallbase.com/production/balka-dvutavr. Это сайт нашей — металлобазы, занимающейся реализацией проката любого типа. У нас вы найдете продукцию высотой от 100 до 691 мм. В каталоге есть изделия с узкими, средними, нормальными и широкими полками. Также мы можем предложить вам колонные и специальные балки. Перечень доступных товаров и их характеристики доступны для просмотра на сайте.
Если вы еще не определились с выбором поставщика металлопроката, ознакомьтесь с преимуществами нашей компании. Они ежедневно привлекают к нам новых клиентов. Основные из наших преимуществ:
Чтобы заказать двутавр, уточните стоимость изделия и ожидайте доставки. Если вы указали адрес в СПб, мы доставим товар своей машиной. В остальных случаях продукция будет отправлена подходящей вам транспортной компанией.
Фото, использованные в статье, приведены для иллюстрации и не являются изображением продукции компании.
Двутавровые балки перекрытия из дерева своими руками
При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.
Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:
- Циркулярная пила;
- Клей по дереву;
- Рулетка;
- ОСП (ориентировочно-стружечная плита);
- Швеллер для равномерного сжатия заготовки;
- Хомуты.
Порядок изготовления
При изготовлении двутавровой балки из древесины своими руками, необходимо:
Шаг №1. Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.
Шаг №2. В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.
Шаг №3. Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.
Нанести клей по всей поверхности канавки.
Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.
Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.
Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.
После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

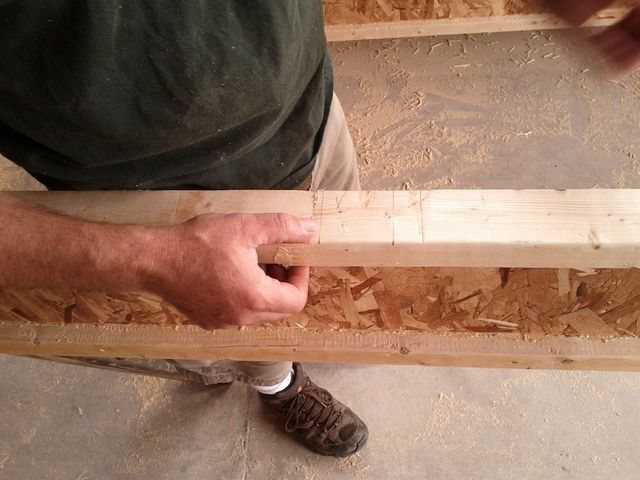

Изготовление балки своими руками
Выбор нужного двутавра
А знаете ли вы, что, благодаря своей особой Н-образной форме, металлический двутавр является универсальным металлопрокатом, так как обладает повышенной степенью прочности и надежности. Двутавровые балки способны выдерживать существенные динамические и статические нагрузки и широко применяется при возведении строений в качестве вертикальных опор и горизонтальных перекрытий.
Классификация двутавровых балок по ГОСТу
Двутавровые балки классифицируются по ГОСТам на основе теоретических и экспериментальных исследований. Благодаря исследованиям выявляют наиболее востребованные фасонные профили.
Например, зная, что с возрастанием ширины пролета необходимо увеличение высоты стальных балок, мы можем высчитать двутавр, который обеспечит необходимую прочность строения.
Например:
- прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
- при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.
| Двутавр ГОСТ 8239-89 | Двутавр нормальный (Б) | Двутавр широкополочный (Ш) | Двутавр колонный (К) |
Классический двутавр с уклоном внутренних граней полок 6-12% (ГОСТ 8239-89) применяют главным образом в качестве элементов, работающих на изгиб, а также в составных сечениях колонн.
Помните, что балки выбирают по номерам, соответствующим высоте профиля в сантиметрах.

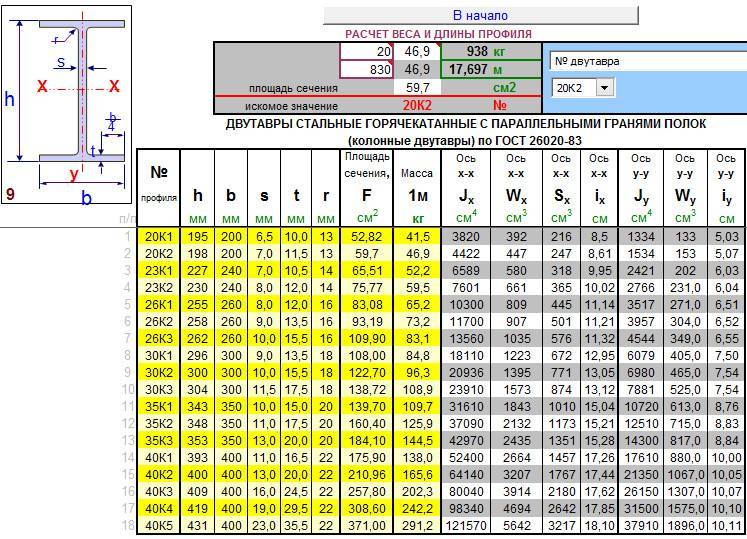

Теперь посмотрим на типоразмеры двутавров с параллельными гранями полок (ГОСТ 26020-83, СТО АСЧМ 20-93):
- нормальные балочные двутавры (Б), выпускают высотой до 1000 мм, с шириной полок до 320 мм. Я их применяю для эксплуатации под средними нагрузками;
- широкополочные двутавры (Ш), имеют высоту также до 1000 мм при максимальной ширине полок 400 мм. Подходят для разрезки по продольной оси для получения таврогово профиля. Тавр укладывают на один пролет. Целый двутавровый профиль – на один или несколько пролетов. Эти металлоизделия очень массивны. Их можно эсплуатировать в качестве самостоятельного элемента без применения усиливающих деталей;
- колонные двутавры (К), их использование эффективно в колоннах зданий. Они имеют соотношение высоты к ширине полок 1:1 и максимальные размеры 400х400 мм. Это наиболее массивные профили. Имеют широкие, утолщенные полки и стенки. Я использую их в строительстве большепролетных конструкций.
Типовые схемы расположения двутавра
При проведении расчетов для нас важен будет исходный параметр, то есть мне важно знать, как выглядит балка и как крепится. Большинство вариантов сводится к основным схемам:
| шарнирно-опертая балка с равномерно приложенной нагрузкой | |
| с жесткой заделкой одного конца, сила распределена равномерно | |
| однопролетная с консолью с одной стороны, с дополнительной опорой, нагрузка равномерно распределена | |
| шарнирно-опертая, сила сосредоточенная | |
| шарнирно-опертая, с двумя приложенными силами | |
| консоль с жесткой заделкой, приложена сосредоточенная сила |
Основные характеристики и размеры
Важный показатель для элемента – максимальная длина без опор. Она зависит от размера пролета. При сооружении деревянного перекрытия используют брус и доску ходовых параметров. Например, 50×150 мм, 50×200 мм, 100×150 мм. Эти размеры соответствуют нормам при перекрытии проёмов не более 4 м.
Минимальные размеры бруса – 10×7 см. Такой элемент используется для длины пролета 2 м.
Максимальное значение 25×18 см нужно для пролета 7 метров. Самые ходовые размеры, используемые в строительстве перекрытий — 150×100 мм или 150×150 мм. Прочность перекрытия зависит от высоты балки.
Существующие стандартные размеры балок:
- 100x150x4,50 м;
- 100x200x4,50;
- 150x150x4,50;
- 150x200x4,50;
- 100x150x6,00;
- 100x200x6,00;
- 150x200x6,00;
- 200x200x6,00.
Максимальный уровень нагрузки:
- цокольных и межэтажных перекрытий составляет 210 кг/1 кв. м;
- чердачных – 105 кг/1 кв. м.
Для определения сечения нужно произвести расчет. На практике его высоту берут в диапазоне 4–5% от длины пролёта. Пролёты свыше 6 м, в том числе 8 метров, перекрывают прогонами с крупным сечением.
Виды балок перекрытия – преимущества и недостатки
Что собой представляет сварной двутавр?
По своему типу сечения двутавровые металлические балки сегодня принято делить на прокатные или составные, которые называются еще сварными. Сварная двутавровая балка – это особый вид фасонного металлического проката в форме наклонного или горизонтального бруса. Изготавливают ее сегодня из углеродистой и низколегированной стали, обязательно высокого качества.
Давайте перечислим основные преимущества двутавровых сварных балок:
- Перекрывают большие пролеты со значительным нагрузками.
- Идеально перераспределяют горизонтальные и вертикальные нагрузки.
- Прекрасно работают на изгиб благодаря жесткости профиля балки.
- Не горят и не теряют свою несущую способность при нагревании даже достаточно высокими температурами.
- Устойчивы к биологическим воздействиям.
- Отлично подходят для строительства конструкции быстровозводимых зданий.
- Позволяют значительнее снизить массу всей конструкции, по сравнению с горячей корнями.
- Изготавливаются также с полностью ассиметричным сечением.
Вот почему такие сварные балки используются сегодня и в строительстве жилых домов, и для промышленных комплексов, и даже для мостов и тоннелей. Казалось бы, что такая балка будет слишком тяжелой для частного домостроительства, но на самом деле применение стальных двутавров позволяет в итоге сократить общий вес несущих конструкций. Но помните, что в отношении к перекрытию из сварных стальных двутавров существуют свои строгие требования:
Порядок расчёта
Правила фиксации двутавров на перекрытиях
Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.
На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.
С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.
