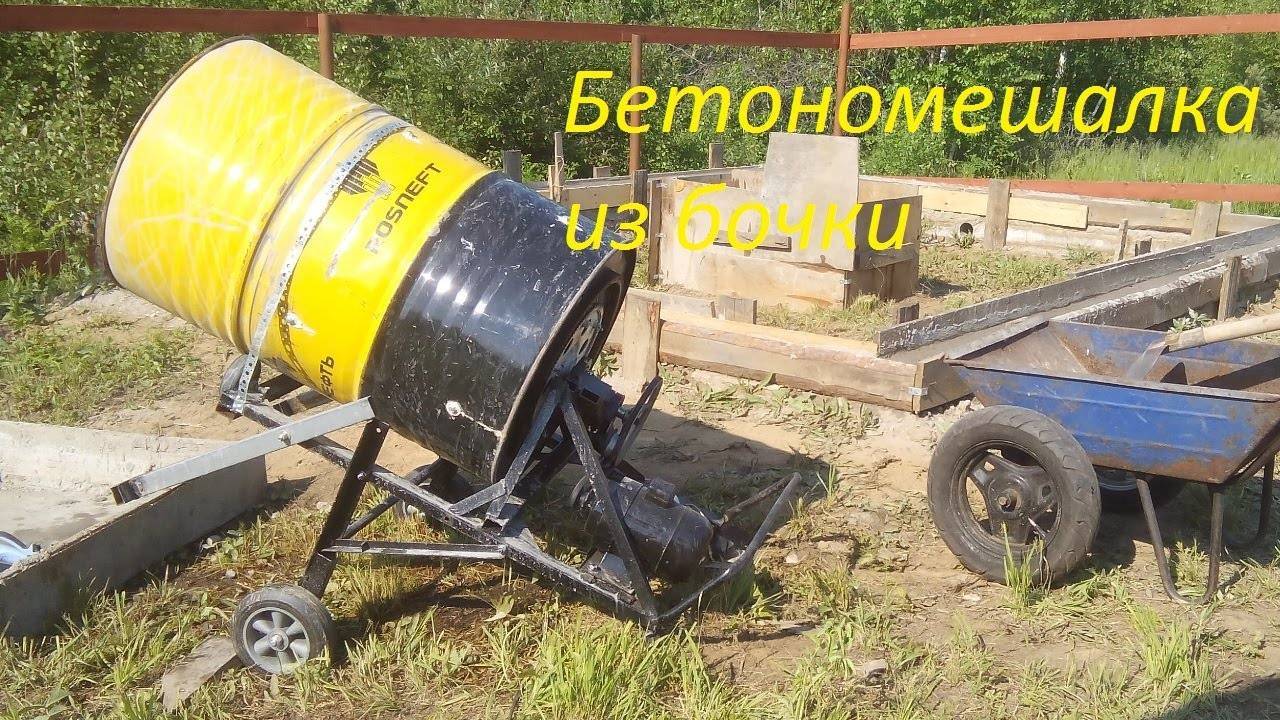

Бетономешалка из бочки или стиральной машины – делаем сами

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс

Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Как сделать бетономешалку с высокой производительностью?

Основные неисправности бетономешалки и их устранение

Во время работы случаются разные поломки. В ряде случаев ремонт бетономешалки легко можно произвести своими руками, без обращения к специалистам сервисного центра. Наиболее часто неисправности бетономешалок связаны со следующими узлами и деталями.

Редуктор

Поломка редуктора относится к разряду сложных и достаточно дорогих. Часто заменой одной шестерни дело не обходится. Приходится устанавливать новый узел.

Опорные подшипники

Чтобы поставить новый подшипник, вначале нужно снять барабан и шестерню. После требуется выбить вал. Затем с него нужно стянуть съемником подшипник. Вместо изношенного либо поломанного следует поставить целый и собрать в обратной последовательности агрегат.

Зубчатый венец либо входящая с ним в зацепление шестерня

Венец может быть секторного или сплошного вида. Заменить без разборки бетономешалки получится только деталь первого типа. Чтобы снять изношенную ведущую шестерню, раскручивают фиксирующее ее болтовое соединение. Затем демонтируют данную деталь, заменяя ее новой.

Электропривод

Если греется электродвигатель от ручной бетономешалки, то это может быть вызвано его перегрузкой либо подгоранием обмоток или подклиниванием ротора. Определиться с исправностью электрической части двигателя поможет мультиметр. С его помощью определяют целостность обмоток отсоединенного мотора. При обнаружении обрыва потребуется приобретать новый мотор. Вообще перечень проблем, связанных с электродвигателем, достаточно широкий. Нередко их устранение требует наличия специальных знаний.

Ременная передача (со шкивом либо ремнем)

Натяжение ремня или его смену удобно выполнять вдвоем. Особенности процесса при этом определяются конструкцией эксплуатируемого бетоносмесителя. Чтобы поменять стертый пластиковый шкив, понадобится раскрутить его крепления, предварительно сняв емкость.

Кнопка включения электродвигателя бетономешалки

Установить исправность пусковой кнопки также помогает мультиметр. Для этого кнопку нужно предварительно снять и отсоединить подходящие проводки. После требуется разобрать кнопку. Если катушка пускателя цела, то значит проблема в загрязненности контактов. Их достаточно почистить мелкой наждачной бумагой для восстановления работоспособности кнопки. Сгоревшую катушку понадобится заменить новой.

Со временем в результате износа в барабане образуются дырки. Их закрывают кусками листового металла подходящего размера с помощью сварки или же болтового соединения. Нечасто, но случается, что лопается рама (станина). Устраняют поломку, используя сварочный аппарат. Также редко приходится менять колеса.

Чтобы отремонтировать технику своими руками, потребуется использовать различные инструменты, приборы и приспособления. В примерный их перечень входят:

• мультиметр;
• болгарка;
• электродрель;
• сварочный аппарат;
• молоток;
• плоскогубцы и круглогубцы;
• гаечные ключи;
• отвертки;
• штангенциркуль, линейка или рулетка.

Постоянные нагрузки, неправильное техническое обслуживание и уход, износ деталей с течением времени приводят к возникновению различного рода неполадок с бетоносмесителем. Ремонт бетономешалки при этом можно доверить специалистам либо выполнить самостоятельно. В последнем случае, если агрегат не на гарантии, то получится сэкономить существенную сумму. Чтобы эксплуатируемая техника прослужила долго без поломок, нельзя ее перегружать

Самодельные мешалки в Замена систем отопления-варианте

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

• механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
• электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

От принципа работы бетономешалки будет зависеть и ее конструкция:

• бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
• гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
• вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

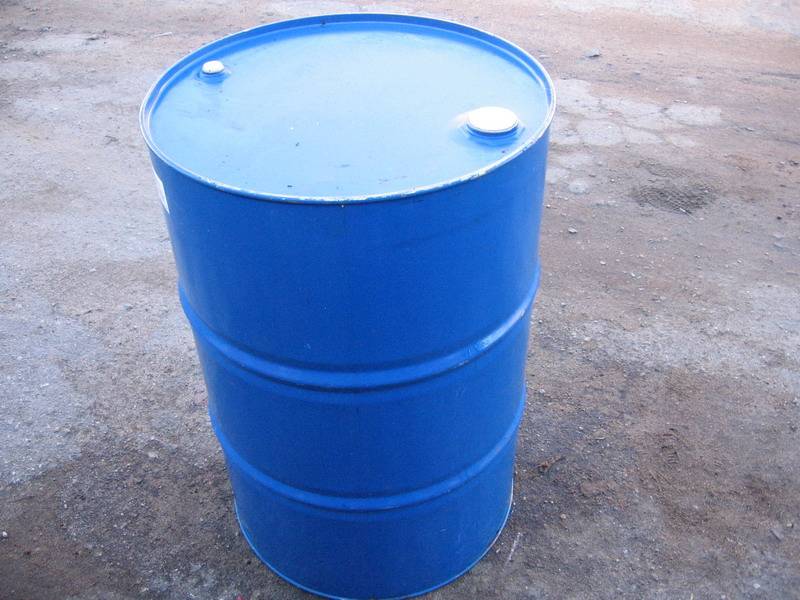

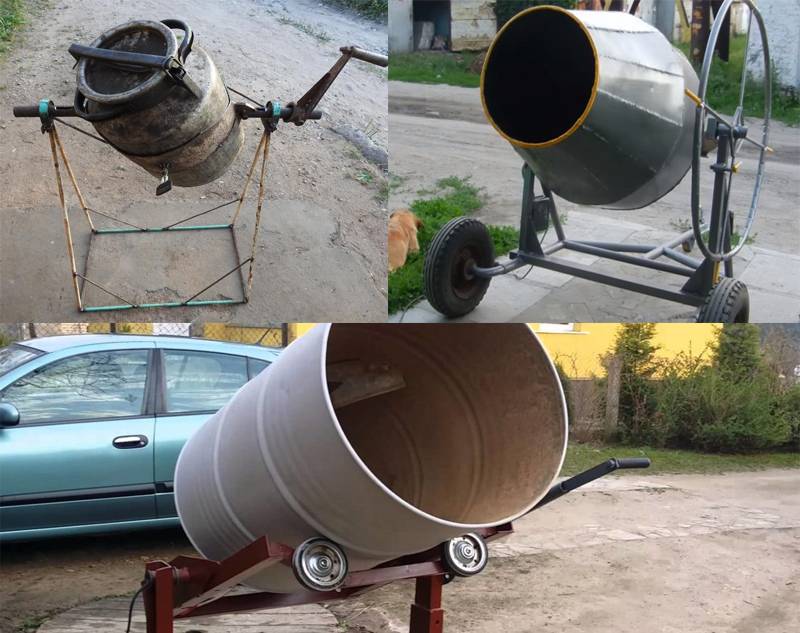

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Из молочной фляги

Это тоже не новое

Обрабатываем детали

Обработанная рама

Прикрепили колеса

Мотор установлен

Другой ракурс

Передача поближе

Если понятен общий принцип того, как делается бетономешалка своими руками, можно его модернизировать и переделывать, подстраивая под имеющиеся детали. Помогут в этом Замена систем отопления, собранные в этом разделе.

Венцового типа

Еще один вариант, только уже не редукторная, а венцового типа. Венец, кстати, можно Продажа (чугунный или пластиковый)  и установить на бочку.

Первая страница

Установка работы

Спецификация

Каждая или почти каждая бетономешалка, сделанная своими руками, имеет какие-то оригинальные решения. Мало кто повторяет конструкцию полностью, не внося каких-либо изменений — приходится подстраиваться под те детали и узлы, которые есть в наличии. Некоторые интересные решения есть в фото.

Если оставить дно обычной бочки без усиления, тонкий металл (3-4 мм) может не выдержать нагрузок и его просто покрутит. Потому лучше наварить уголки или П-образный прокат

Организация передачи при помощи мото-цепи и второй — ременной

Как сделать емкость подвижной, чтобы можно было выворачивать ее

Еще один способ подвижного соединения

Снова лопасти

Ролики можно сделать регулируемыми

← Выбираем бетономешалку для дома, дачи ОбслуживаниеКак пользоваться лазерным уровнем (нивелиром, построителем плоскостей) —

Чертежи и устройство простых бетономешалок

Как сделать своими руками?

При выборе конструкции самодельной бетономешалки надо исходить из наличия домашней мастерской и нужного оборудования. Заранее следует позаботиться о таком инструменте: сварочный аппарат, болгарка, электродрель, тиски, ножовка по металлу, зубило, набор напильников, плоскогубцы, отвертка, молоток, кувалда, набор гаечных ключей, разводной ключ, ножницы по металлу, штангенциркуль, металлическая линейка.

Рабочая емкость

Ее объем выбирается, исходя из потребности. Например, при строительстве подвала, небольших сооружений, обустройстве дорожек достаточно найти герметичный резервуар на 40-60 л, а при возведении дома потребуется уже емкость с объемом не менее 100-120 л.

Большие емкости следует делать металлическими, а для миниатюрных установок можно использовать прочный пластик.

Для самодельных аппаратов интерес представляют любые цилиндрические, достаточно прочные резервуары нужного объема – металлические или пластмассовые бочки, большая кастрюля, бак стиральной машины или нагревательных установок (например, Аристон), молочный бидон и т.п.

Процесс изготовления можно рассмотреть на примере бочки. Роль перемешивающих элементов может выполнить гребенка, сформированная внутри емкости. Гребенка изготавливается из металлической рейки, к которой привариваются в ряд гвозди длиной 20 см с шагом 8-12 см.

Две такие детали привариваются по всей высоте бочки напротив друг друга. Затем, в центре днища и крышки крепятся с двух сторон фланцы с подшипником, после чего просверливается отверстие и продевается вал. Для усиления места ввода вала рекомендуется усилить дно и крышку путем приваривания реек в форме крестовины. Крышка герметично приваривается к корпусу бочки. Загрузочное отверстие может выполняться на днище или сбоку.

Корпус и основание

Корпус бетономешалки должен выдерживать значительные нагрузки при эксплуатации, вызываемые вращающейся емкостью с полной загрузкой раствором. Основание корпуса должно обеспечивать его устойчивость во время работы, несмотря на вибрации и крутящий момент.

Для этого ширина опоры выбирается примерно в два раза больше диаметра рабочей емкости. Барабан устанавливается на вертикальных стойках, которые упрочняются косыми подпорками.

Для основания рекомендуется использовать уголок размером не менее 10х10 см. Бак устанавливается на высоте не менее 110 см. Более низкое расположение затрудняет выгрузку раствора. Все соединения лучше обеспечивать сваркой, но при отсутствии сварочного аппарата можно предусмотреть резьбовое соединение с использованием болтов диаметром не менее 20 мм. Для небольших бетономешалок корпус можно изготовить из дерева – брус и доска.

Двигатель

В самодельных устройствах, чаще всего, вращение обеспечивается электродвигателем мощностью 1-2 кВт.

Он закрепляется надежно на основании каркаса с возможностью регулировки для обеспечения соосности.

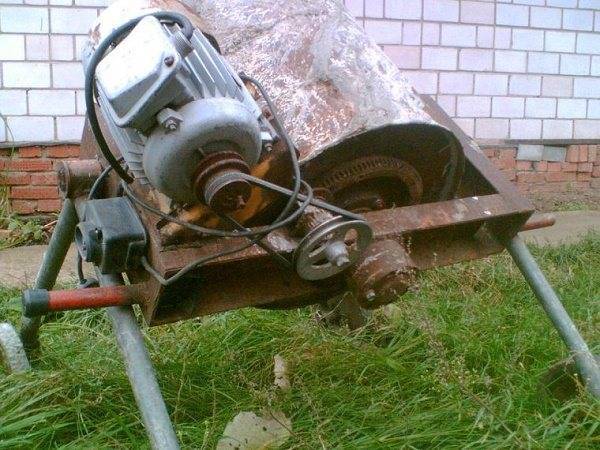

Передача крутящего момента на вал рабочей емкости производится с помощью цепной или ременной передачи.

Для этого на рабочем валу запрессовывается шестерня или шкив соответствующего диаметра. Рекомендуется обеспечивать скорость вращения барабана в пределах 20-30 оборотов в минуту. Для этого используется нужный редуктор на двигателе и подбирается диаметр ведущей и ведомой шестерни (шкива).

Окончательная сборка

Непосредственная сборка бетономешалки производится в таком порядке:

1. Монтаж корпуса и упрочение основания. При необходимости проводится его утяжеление.
2. Установка и закрепление рабочей емкости на вертикальные стойки. Наилучший вариант – расположение вала наклонно.
3. Установка электродвигателя и его редуктора на станине так, чтобы выходная шестерня (шкив) совпадали с расположением шестерни (шкива) на валу барабана.
4. Установка и регулировка ремня или цепи трансмиссии.
5. Монтаж электрической сети, пусковых и контролирующих устройств.

Рекомендуем к прочтению: Точилка для ножей своими руками

Бетономешалка из бочки или стиральной машины – делаем сами

Сегодня на рынке можно встретить огромное разнообразие строительной продукции и инструмента, в том числе и бетономешалок. Множество форм и моделей может удивить кого угодно. Несмотря на то, что цены обычно достаточно демократичные, купить всю необходимую технику не представляется возможным и целесообразным.

Например, чтобы не перемешивать раствор вручную, можно сделать бетономешалку из бочки или старой стиральной машины. Это потребует гораздо меньших денежных затрат, если покупать новую даже самую дешевую модель бетономешалки. К тому же, если построить её самостоятельно, то можно быть уверенным в ее надежности почти на 100%.

Бетономешалка — это очень полезный инструмент. Но зачем его покупать? Он используется не очень часто, от раза к разу, поэтому лучше всего изготовить ее самостоятельно.

Из молочной фляги

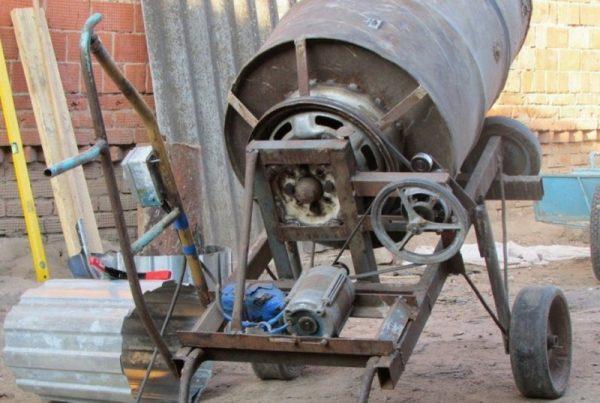

Устройство с двигателем и редуктором

Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.

В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.

Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:

• емкость. Для этой цели используется барабан стиральной машины;
• двигатель из того же стирального агрегата;
• уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
• 2 колеса от тачки. Они должны выдержать большой вес оборудования;
• металлический стержень для колес из закаленной стали в качестве оси;
• полоски металла шириной 50 мм и толщиной 4 мм;
• труба диаметром 30 мм.

Подготовка основания изделия

Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.

Порядок работы следующий:

1. В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
2. Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
3. Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
4. На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
5. Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
6. Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
7. Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.

https://youtube.com/watch?v=KxkelZpoBs0

Основание готово.

Полная сборка конструкции

На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.

Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.

Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.

Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.

https://youtube.com/watch?v=-LXMVuKFucs

Originally posted 2018-03-28 15:26:16.

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими руками

Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:

• металл листовой шириной 1,5-2 мм;
• аппарат для сварки;
• молоток либо киянку;
• вальцы.

Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

1. Центральная круглая секция — 1 шт.
2. Дно емкости — 1 шт.
3. Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

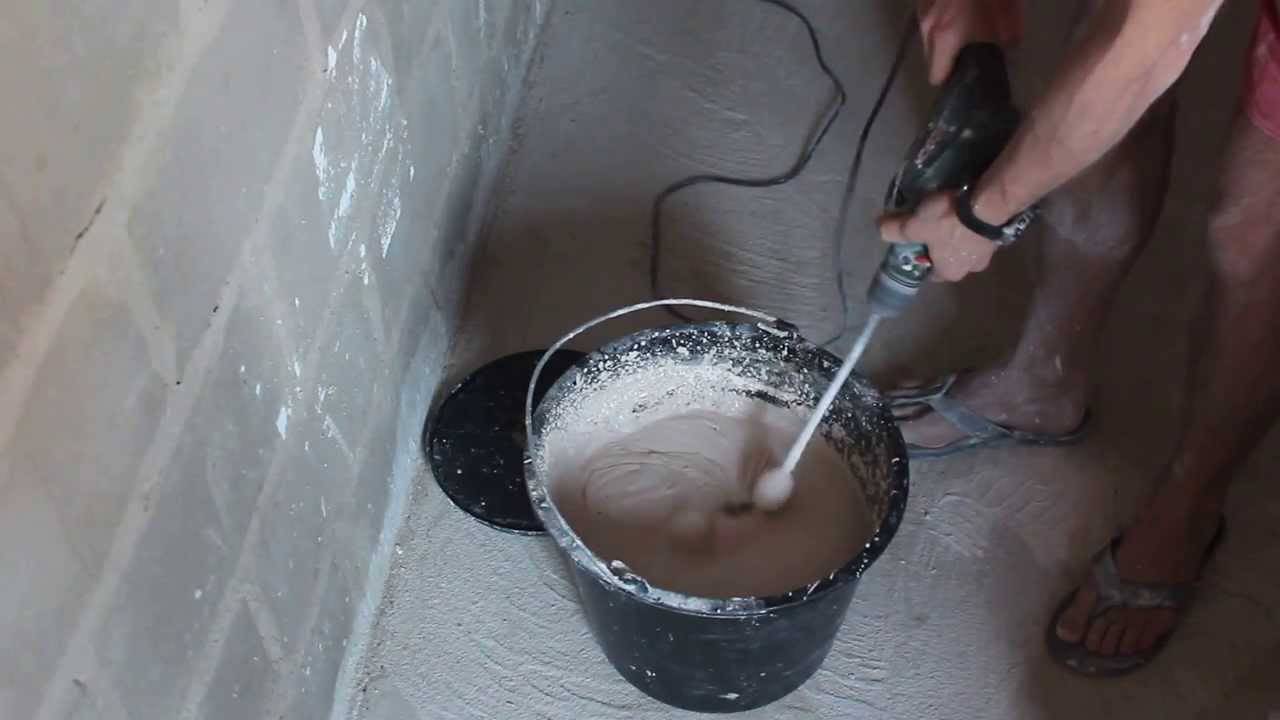

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Опыт использования в строительстве

Самодельная бетономешалка готова, первые испытания прошли успешно. Изучив опыт форумчан, belor44 нашел наиболее приемлемый порядок загрузки компонентов для перемешивания бетона:

1. Загружал весь щебень;
2. Заливал часть воды;
3. Засыпал часть цемента;
4. Снова заливал воду;
5. Еще часть цемента;
6. Понемногу – песок.

Для отмостки гаража хозяин делал раствор покрепче, смешав цемент, песок, щебень и воду в пропорции 1:2:3:0,7 -0,6 и добавив пластификатор С-3.

Чтобы было удобнее, при загрузке форумчанин ставил грушу вертикально. Благодаря этому, в емкости свободно вмещались и перемешивались два ведра на 12 литров цемента, 4 – песка, 6 – щебня, 2 (по 0,7 литра) – воды.

Смотрите другие темы наших пользователей об изготовлении вибро-оборудования: вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.

По материалам участника форума «Дом и Дача»

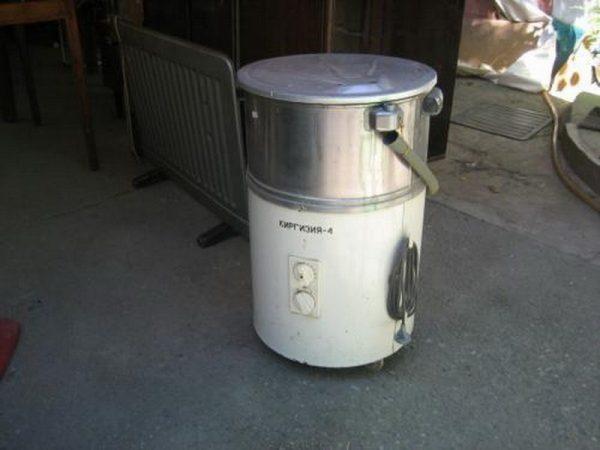

Преимущество старой стиралки

Разумеется, для решения данной задачи подойдет не всякая стиральная машина. Модели, вышедшие за последние 10-15 лет, не отвечают техническим требованиям. Здесь потребуются более старые стиральные машины, наподобие легендарной «Киргизии». Почему?

Существует несколько факторов, объясняющих выбор подобных стиральных машин:

• их бак идеальной цилиндрической формы отлично подходит для замешивания смеси, а отсутствие внутренних выступов и отверстий существенно упрощает приготовление бетона в домашних условиях, сокращая расход материалов;
• старые модели изготавливались из качественных сплавов, обеспечивающих прочность, долговечность, устойчивость к износу, и именно поэтому они высоко ценятся среди народных умельцев;
• электродвигатель подобных моделей отличается мощностью и выносливостью, позволяя работать с большим количеством раствора без риска поломки.

Выбирая стиральную машину для изготовления небольшой бетономешалки, удостоверьтесь, что техника находится в исправном состоянии. В ней не должно быть следов коррозии, пробоин, трещин и всевозможных дефектов, а исправный мотор — главное требование. Разумеется, при желании двигатель можно заменить на другой, но это отнимает много времени и влечет дополнительные затраты.

Сама форма внутреннего бака стиральной машины благоволит замешиванию бетона, а также выгрузке готового раствора в какую-либо емкость. Цилиндр не имеет острых углов, в которых скапливался и затвердевал бы бетон (в противном случае такое устройство не прослужило бы долго).

Мотор старых стиральных машин прекрасно справляется с большими и длительными нагрузками, которые неизбежно возникают при замешивании бетонной смеси. Сама конструкция подобных устройств отлично защищена в целях безопасности, а потому не потребуется дополнительных работ по защите мотора.

Еще одно преимущество самодельной бетономешалки — простота обслуживания и ремонта. Если модернизированная стиральная машина вышла из строя, то ее легко починить, и для этого не потребуются дорогостоящие запчасти.

Каждый мастер может адаптировать устройство под себя. Это делает модернизированную стиральную машину удобной, практичной и очень эффективной при замешивании бетона. При желании технику можно разобрать для легкого хранения, и она не занимает много места в гараже или кладовой.

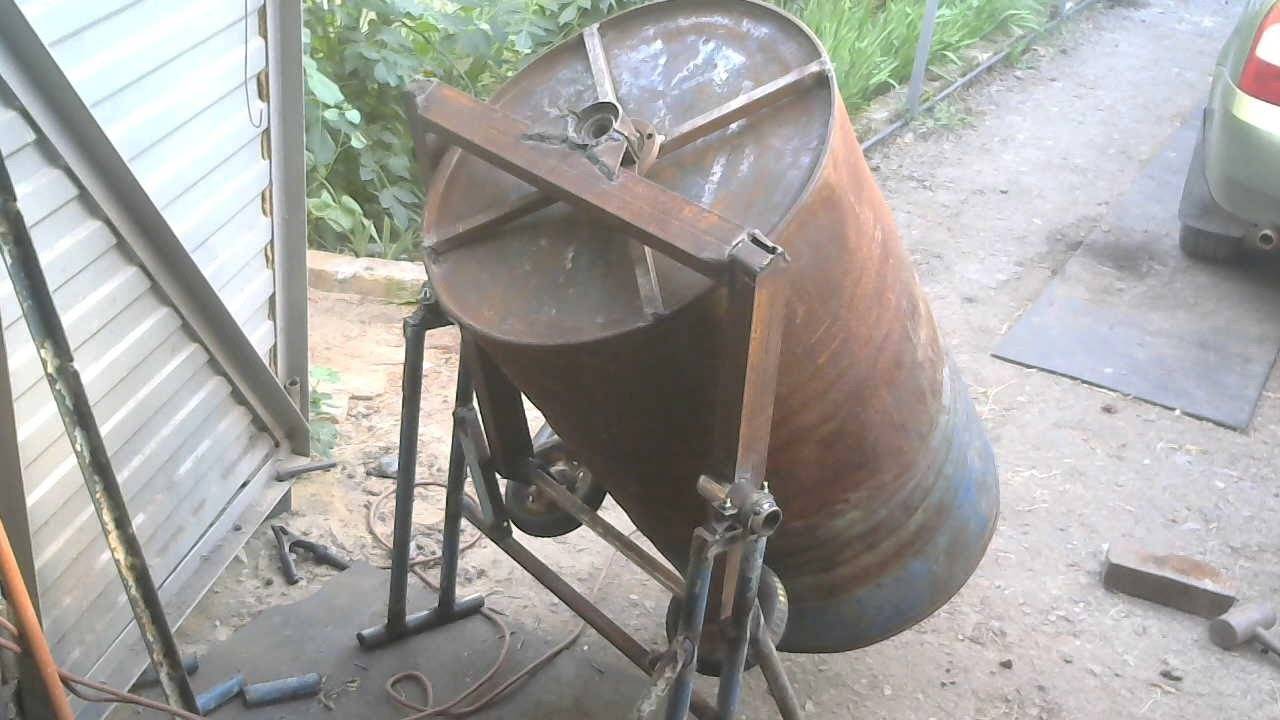

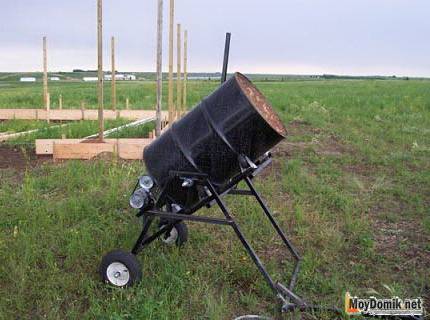

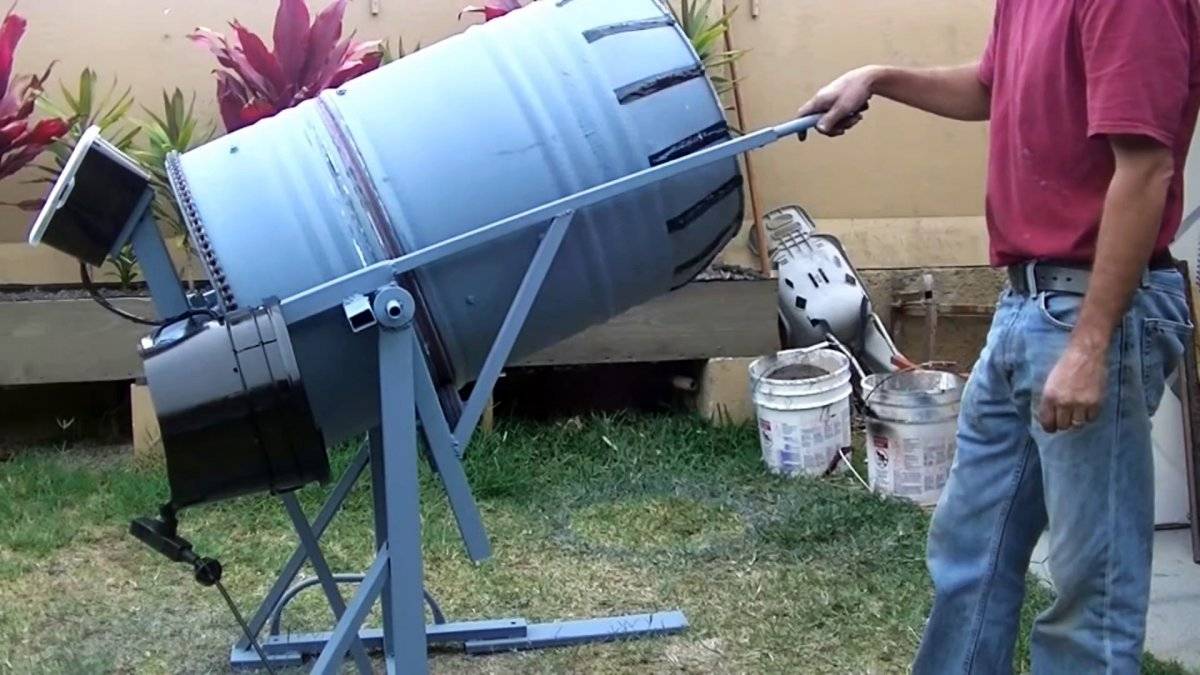

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Инструменты и комплектующие

Изготовить бетономешалку можно при помощи стандартного набора электроинструментов, которые найдутся у любого мастера:

болгарка — если ее нет, а покупка выходит за рамки доступного бюджета, воспользуйтесь обыкновенной ножовкой по металлу (потребуется чуть больше времени, но результат выйдет аналогичный);
любой сварочный аппарат — необходим для соединения основных компонентов;
дрель — потребуется для сверления отверстий;
П-образный металлический профиль — используется для изготовления удобной, крепкой стойки;
паяльник — пригодится для выполнения тонких работ;
шасси — колеса будут отличным дополнением, существенно упрощая перемещение бетономешалки по территории, что особенно важно при большом объеме работы;
металлическая полоса — идеально подходит для сборки своеобразного обода и заглушек.

Определившись с инструментами, необходимо назвать комплектующие, из которых будет собрана импровизированная бетономешалка. Первое — это емкость. Желательно использовать цилиндр с большим объемом, поскольку такая модель существенно упростит замешивание бетона, сэкономит время.

Мощность электродвигателя должна быть не ниже 200 Вт. В противном случае мотор не справится с нагрузкой и перегорит. Слабый двигатель не обеспечивает достаточно интенсивное перемешивание, поэтому его использование нецелесообразно.

К дополнительным компонентам относятся:

• редуктор;
• набор болтов, шайб и других крепежных приспособлений;
• приводной ремень;
• шкив;
• выключатель.

Редуктор для бетономешалки

Виды бетономешалок

Бетономешалка для дачи на 125 л

Строительный миксер или насадка на дрель может справиться с сухими строительными смесями, но никак не со смесью песка и цемента.

А если к этому составу добавляется еще и гравий, то задача будет просто невыполнима.

Во-первых, качественного раствора вы не получите, а во-вторых, перегреете редуктор или электропривод.

Чтобы замес раствора не завел вас в тупик, необходимо воспользоваться оборудованием, для которого замешивание раствора является основной задачей.

Таким оборудованием выступают бетономешалки, которые имеют различные размеры, емкость, мощность и принцип смешивания.
