Как сделать ручной садовый бур для земляных работ своими силами

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.

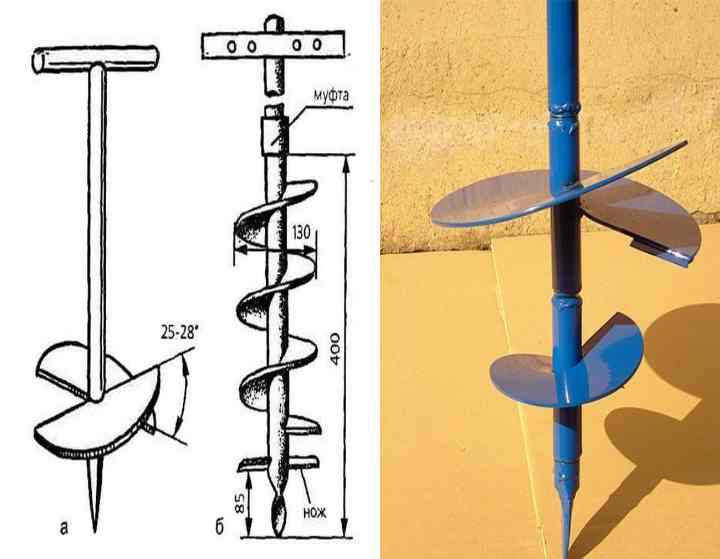

Из чего состоит бур

Применять резьбовые муфтовые соединения:

  • для этого на каждом отрезке трубы выполняется наружная резьба;
  • затем изготавливаются резьбовые муфты в требуемом количестве;
  • чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

  • выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
  • потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
  • каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Полезные советы облегчат процесс работы

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

  • можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
  • если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
  • самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

Ударный бур для скважин

Размер ударного бура примерно соответствует росту человека, а сам процесс бурения происходит без непосредственного физического усилия со стороны работников.

Что собой представляет ударный бур

Чертежи самодельного бура для скважины на воду в данном случае особенно пригодятся, так как предстоит изготовление более сложного механизма с большим количеством частей.

Ударный бур – некое подобие тарана, который собственный массой пробивает отверстие в земле. Он отлично пригодится для проделывания отверстий в плотной породе, где не получается сделать желонку вручную.

Как сделать ударный бур

Требуемые инструменты для сооружения:

  • три длинные прочные балки или толстые трубы;
  • блок для каната или стального троса;
  • металлический трос;
  • груз для утяжеления;
  • острый наконечник;
  • рессора;
  • труба для ударного механизма.

Из металлических балок сваривается тренога, на которой будет держаться весь механизм. Ее желательно собирать сразу над местом бурения, чтобы не пришлось переносить. Сделать можно двумя способами: просто приварить сварочным аппаратом или сделать конструкцию разборной для простоты транспортировки.

К месту соединения балок крепится блок, через который следует протянуть трос. Накручивать и отпускать его можно вручную или используя электрический двигатель.

Ударный механизм необходимо соединить с тросом, второй конец которого продеть через блок. Теперь нужно потянуть за трос, чтобы поднять вверх бур. С максимально возможной высоты его нужно уронить на землю. Метод повторять до тех пор, пока ударная часть не достигнет нужной глубины.

Метод ударной веревки

С большой высоты бросают трубчатый снаряд – ведро воды для колодца в указанное лопатой или буром место будущего водозабора. Вверху к дрели припаивается ушко для троса.

Вырежьте отверстие сбоку в верхней части, чтобы извлечь пробуренную породу.

Нижняя кромка заострена или оснащена зубьями, оптимизирующими рыхление почвы. На 5-7 см выше дна трубы установите шаровой или откидной клапан внутри трубы для захвата и удержания рыхлой породы.

Желонка – инструмент для ликвидации отложений песка, гальки и гравия. Обычно используется в сочетании с другими бурами. Чередуйте со шнеками или стаканами, которые не могут извлечь рыхлые и водонасыщенные отложения.

Несвязные частицы грунта задерживаются в ковше благодаря клапану, расположенному в нижней части корпуса. Винты, колокола и стекло не имеют такого преимущества.

Повторите процесс опускания сеялки несколько раз. Результатом этого процесса является тело, заполненное на треть почвой, и углубление в земной поверхности, увеличенное на 30-40 см.

С помощью лебедки выньте полный ковш из ведра, переверните его отверстием вниз и ударьте по нему тяжелым молотком, чтобы очистить его.

Затем процесс бурения ударной линией возобновляется и повторяется до тех пор, пока не образуется скважина, в которой буровое долото падает на запланированную глубину.

  • В первую очередь стоит выбрать расположение скважин на основе расчетов. Для этого использовали традиционный шпатель, чтобы сделать небольшой отступ, чтобы очертить его.
  • Устанавливаем штатив на 2-3 метра выше отверстия. Изготавливаем верхнюю часть штатива хорошо закрепленным шнуровым блоком. Также понадобится лебедка, которую крепим к подставке. Хорошо, если у вас есть электрическая лебедка, но подойдет и ручная лебедка.
  • Создаем непосредственно сам ударный бур. Для этого понадобится толстостенная труба диаметром, соответствующим размеру скважины будущего колодца.
  • Чтобы изготовить ручной бур для скважин своими руками необходимо приварить к верхнему концу ствола толстую металлическую полосу.
  • По средней линии трубы, где приварена металлическая полоса, просверливаем отверстие, соответствующее толщине веревки, которая будет удерживать снаряд.
  • Нижний конец трубки тоже необходимо обработать механическим способом: на нем можно сделать зубчатую или кольцевую заточку. Если имеется муфель, вы можете закалить в нем биты после процедуры заточки.

Буры для бурения ударно-канатным способом, нелегко извлечь из накопившегося в них грунта. Чтобы ускорить эту процедуру, вы можете сделать не оконное отверстие, а вертикальную прорезь, которая почти на 2/3 проходит через верхнюю часть трубы.

2 Как подготовить самодельный бур?

После того, как буровая установка своими руками была успешно сделана, можно приступать непосредственно к процессу бурения скважин. В общем, используя бензобур, все работы делаются в определенной последовательности:

  1. Разрабатываем небольшой подготовочный котлован или шурф.
  2. Собираем и монтируем все инструменты.
  3. Выполняем разработку пробного отверстия.
  4. Продолжаем бурение, пока не дойдем до водоносных слоев.
  5. Прокачиваем скважину, устанавливаем обсадные трубы, подготавливаем ее к дальнейшему использованию.

Самодельный шнек для бензобура, с правильно подобранными углами поворота дисков

Выкапывается шурф размером 1,5*1,5*1,5 метра. В обязательно порядке все стенки шурфа надо оснастить обычными деревянными досками или пластинами из надежного металла, дабы избежать возможного разрушения.

Собирается тренога либо из 3 брусьев, либо из металлических труб. Длина материала, как в первом, так и во втором варианте должна составлять примерно 3-4 метра. С помощью бензопилы можно нарезать трубы или брусья необходимых параметров.

Брусья или трубы выкладываются в треугольной форме, после чего создаются отверстия таким образом, чтобы в них можно было просунуть трубу. Помещается труба, но обязательно учитывается фактор надежности, ведь конструкция должна уверенно стоять и не распадаться.

Земляной бензобур закрепляется к концу троса, после чего можно приступать к бурению скважины на воду. Для бурения скважин применяется заводской шнек. Если для разработки скважин необходимо пройти слишком большое расстояние или создать крупное отверстие в грунте, то используют двойной земляной ямобур с возможностью контроля вместе с напарником.

Следует помнить, что если делать водозаборы небольшой глубины, то для того чтобы извлечь буровую колону совершенно не понадобится применять вышку. Бурильные штанги чаще всего создаются вручную. С такой целью используются обычные металлические трубы, которые нужно надежно соединить между собой.

Снизу штанги монтируется бур. Теперь нужно приступить к процессу изготовления кромок, но при этом нужно учитывать, что во время функционирования инструмента, они должны эффективно срезать почву, вращаясь согласно часовой стрелке.

2.1 Процесс бурения

Выкапывается яма приблизительно на 2 штыка стандартной лопаты, благодаря чему можно четко определить вектор, в котором будет работать ямобур. Сначала работать может один человек, но чем дальше устройство будет проходить вглубь грунта, тем тяжелее будет казаться весь процесс, а поэтому понадобится помощь других людей.

Оборудованная обсадной трубой самодельная скважина

Некоторые с целью сделать работу немного легче, прежде чем использовать бензобур существенно увлажняют землю. В то время, когда с поверхностью земли начнет сравниваться рукоятка инструмента, надо монтировать еще одно колено.

Теперь садовый ямобур должен войти в водоносный пласт. Чтобы определить эффективность такого вхождения, учитывают степень влажности. То есть, если удалось достичь водоносного слоя, то нужно аккуратно переместить бензобур до этого же водоупорного пласта. Таким образом, можно рассчитывать на максимальное количество питьевой воды в скважине.

В самом конце нужно устранить грязную воду. Используя ручной или погружной тип насоса, она извлекается сначала в количестве примерно 3 – 4 ведер, но если чистая вода так и не появилась, то нужно пройтись вглубь скважины еще приблизительно на 2 метра.

В общем, как видно, сделать бур своими руками возможно, но нужно приложить некоторые усилия. С помощью бензопилы, насоса, лопаты и других инструментов, имея все необходимые материалы, человек обязательно сможет обеспечить водой свой садовый участок, хотя это конечно займет больше времени, чем если бы вы обратились к профессионалам.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Устройство канатно-ударного бура

  • Собирается тренога высотой не ниже, чем2 метра.
  • Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
  • Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Последовательность работ

Кроме того, при его производстве можно получить навыки, которые пригодятся в дальнейшем для более сложных задач. Итак, материалы и инструменты приготовлены, самое время приступить к изготовлению. Порядок действий следующий:

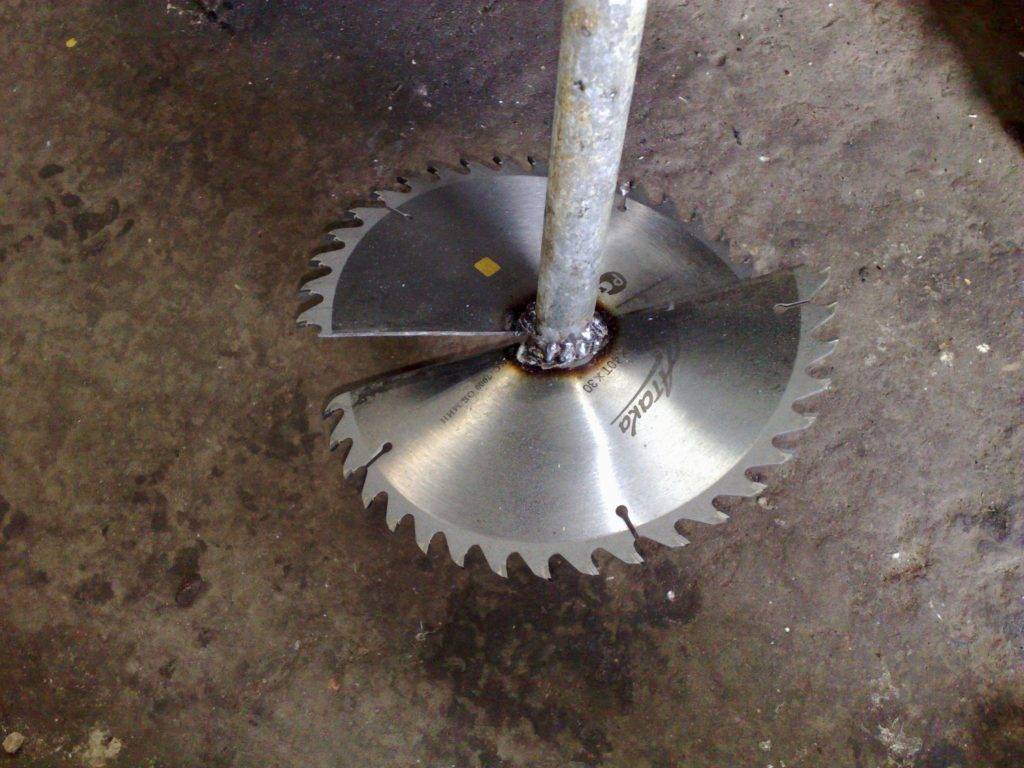

  1. Из листового металла или циркуляционной пилы вырезаются режущие ножи. Всего понадобится два ножа. В случае использования циркуляционной пилы ее достаточно перерезать болгаркой пополам. Еще одно преимущество такого решения — зубья пилы смогут с легкостью перерезать корни деревьев при работах по бурению.
  2. Ножи необходимо качественно заточить. Заточка делается с одной стороны под углом 45−60 градусов.
  3. К стальной трубе приваривается направляющее сверло или заостренный наконечник.
  4. Привариваются ножи под углом примерно 30 градусов к стальному стрежню и/или шнеку. Можно их прикрутить, в этом случае требуется заранее приварить к стержню пластины для крепления и просверлить в ножах необходимые отверстия. Прикреплять ножи необходимо заточенной стороной вверх.
  5. Прикрепляются ручки. Это можно сделать при помощи сварки или крепежных метизов. Следует отметить, что инструмент со съемной ручкой более удобен для транспортировки.
  6. Снять окалину и отшлифовать все сварочные швы.
  7. Готовое изделие обрабатывается грунтовкой по металлу и красится, работы не обязательные, но позволят придать садовому буру товарный вид и защитят от коррозии. При этом стоит красить только рукоять и стержень выше шнека, на остальных частях краска сотрется после первых работ по бурению.
  8. Инструмент готов к работе.

https://youtube.com/watch?v=TZ-FSNo5T-0

Бюджетный электробур.

Как говорится – лень двигатель прогресса. Эксперименты по бурению толстого льда начинал еще в 2014 году. И вроде бы нашел оптимальное решение этого, в виде насадки – редуктора на бензопилу, но чего-то не прижилось, поджопников им конечно гонять удобно, но ведь не за этим на рыбалку ходим. https://www.youtube.com/watch?v=5mIlvYdKwvA А тут как раз в прошлый сезон «умер» родной аккумулятор на Дингасике (это такой зимний «козлик», типа снегохода), воткнул ему взрослый аккум на 55 А/ч.

Ну, думаю , раз так звезды сошлись, пора бур переводить на электротягу. На Дроме купил тоетовский электроусилитель руля за 2.5 т.р.

, алюминиевую трубку на 22мм в Леруа , прорезиненный кабель сечением 2.5 мм, автомобильное реле на 40 Ампер, предохранитель 30 А, ручки от велосипеда, крокодилы на клеммы ,ну и остальное так по мелочи.

Первым делом с усилителя открутил все лишние детали, что не удалось снять цивилизованным способом – отпилил болгаркой, из проводов нужно оставить только два провода (толстые силовые), остальные «в топку». Кнопку напрямую подключать нельзя, они как правило рассчитаны на 2-5 ампер, а мотор «кушает» 15-17, в общем рано или поздно она сгорит. В силовую ветку еще желательно поставить предохранитель, от КЗ никто не застрахован, а так хоть аккум целым останется.

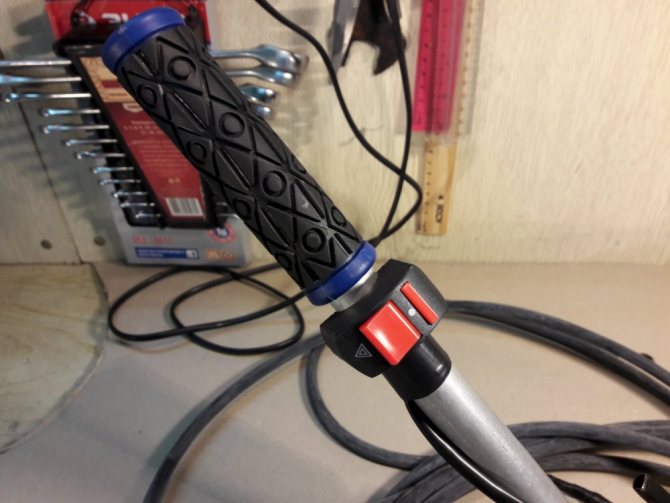

Кнопка у меня стоит не совсем правильная, она двухпозиционная вкл-выкл, лучше ставить «одноконтактную» как на дверном звонке, нажал – есть питание, отпустил – нет питания, так безопаснее.

Ну и все контакты, конечно, желательно пропаять. Как подключить реле, в интернете полно информации, описывать не буду. Ручку прикручивал в штатные отверстия усилителя. Внутрь трубки, на болты ставил распорки, без них, при затягивании гайки, плющит ручку и она лопается.

Диаметр выходного вала подогнал под размеры переходника.

Вес получился 5 кг. Вращение можно обеспечить как левое, так и правое, все зависит от того как клеммы к аккумулятору подключите. Частота вращения около 140 об/мин .Что позволяет вполне комфортно делать дырки во льду.

А еще расскажу случай, как делать НЕНУЖНО. Собирать бур начал еще в конце прошлого сезона, прикрутил ручку, установил шнек, провода кинул напрямую без кнопок и реле и бегом на испытания. Первая лунка – хорошо, вторая – вообще «песня», а на третьей шнек зацепился за нижнюю кромку льда….. В общем пока добежал и скинул клеммы отломило ручку, об лед. Хорошо хоть сам бур не утопил. Так что не повторяйте чужих ошибок. Всем хорошего клева и больших уловов в наступающем сезоне.

Пошаговая инструкция сборки

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

К части с диаметром 5 см приваривается гайка.

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Популярные бренды

Сегодня электробуры позволяют выполнять многие работы. Если бы не было этих инструментов, существенно снизилась бы эффективность решения многих задач. Благодаря тому, что сейчас поставщики предлагают оборудование, соответствующее запросам потребителей, существенно увеличилась производительность труда, человеческих сил затрачивается всё меньше.

Производители буров соперничают за первенство на рынке и стараются усовершенствовать новые модели оборудования. Наибольшим спросом пользуются бренды:

STIHL – первая отечественная компания, выпускающая разнообразное техническое оборудование по привлекательным ценам. Модели, представленные этим брендом, получают много положительных отзывов. Покупатели отмечают достойное качество продукции. Что до электробуров, то STIHL гарантирует долгий срок службы агрегата.

Технику под любой даже самый специфический вкус реализует следующая марка – EFCO, специализирующаяся преимущественно на оборудовании для сада. Не удивительно, что на российском рынке этот итальянский бренд так известен: официальные представительства торгуют его продукцией во множестве стран. Буры этой компании являются очень прочными и применяются для задач разного масштаба, от проделывания проруби для рыбалки до ответственных профессиональных работ.

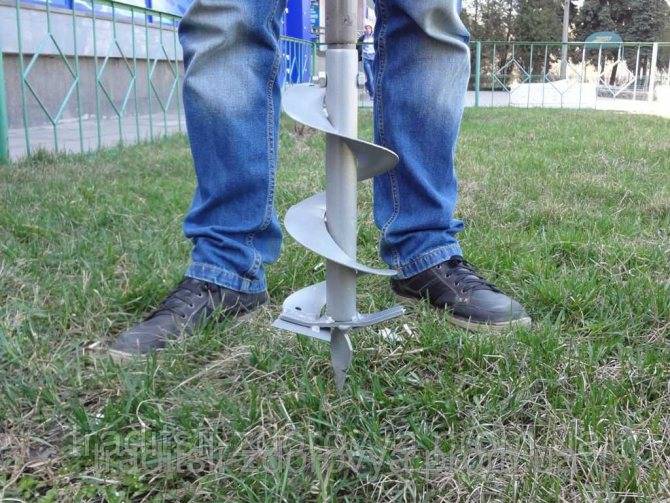

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

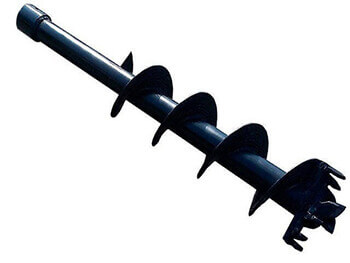

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

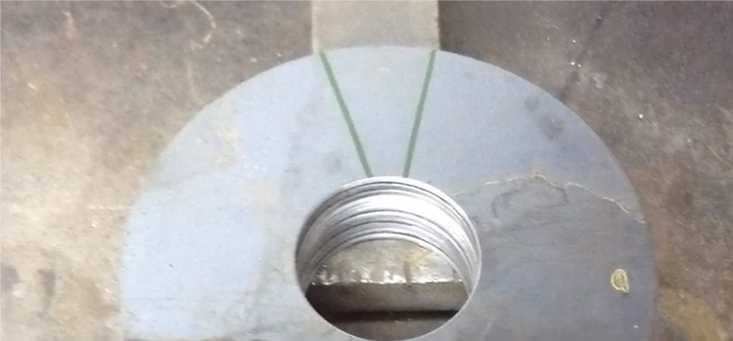

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Пошаговая инструкция сборки

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

К части с диаметром 5 см приваривается гайка.

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

1 Описание конструкции и принципа работы

Сегодня, человек которому нужно обеспечить садовый участок водой, может своими руками сделать ямобур. Ямобур в самом простом варианте имеет вид стержня из металла с достаточно острым концом. Примерно в 20 сантиметрах от этого конца необходимо приварить 2 ножа. Такие ножи должны быть одинаковыми и иметь толщину 2-3 миллиметра.

Их надо приварить друг против друга к одному и тому же стержню. При этом, чтобы получился качественный ямобур для создания скважины, нужно разместить ножи строго под углом 20 градусов. Также нижние части ножей обязательно нужно заточить.

Во время вращения такой своеобразной бензопилы, ножи начинают врезаться в землю, а после вытаскивания поднимают вместе с конструкцией и землю. По мере бурения скважин, а именно проникновения все больше и больше вглубь земли, для ручной бензопилы свойственно постоянно наращивать и укреплять штангу, которая находится на конце прибора.

Ручной бур может обладать как резьбовым, так и втулочным соединением таких штанг. Самодельная буровая установка может быть применена не только для бурения скважин в обычном грунте, но и в глине. Мелкий гравий, который время от времени может встречаться, не будет создавать серьезных проблем.

1.1 Этапы работы

В нынешнее время создать бензобур, который необходим для того чтобы обеспечить садовый участок водой, можно собственноручно. Когда изготавливается ямобур, то в первую очередь производится его лезвие. Для этого применяют лист из стали, который служит в качестве материала для круглых заготовок.

Создаются они с учетом того факта, что диаметр круга должен быть приблизительно на пол сантиметра больше, чем размер самой скважины, которая планируется к созданию. Типичный ямобур имеет, как правило, два или четыре диска, что образуют 2 лезвия.

Шнек для бензобура из двух дисков и винтовой стальной ленты

После этого в таких заготовках круглой формы нужно просверлить центральные отверстия. С целью в будущем максимально удобно смонтировать их на стойке, лучше всего сделать диаметр, который приблизительно на 2-3 мм больше, чем диаметр металлической трубы, то есть будущей стойки.

Следующий этап заключается в том, что надо обозначить точки, где собственно и будут установлены диски к стойке. Здесь нужно просверлить отверстия в трубе, а для того чтобы надежно закрепить диски в ручном режиме изготавливаются специальные втулки из металла. Такие втулки, потом будут прикручены с помощью болтов к стойке

Потом, с применением бензопилы, надо вырезать от края к центральной части сектора небольших размеров. При помощи газовых ключей и тисков необходимо растянуть края разрезов в разные стороны, но все нужно делать с предельной аккуратностью.

Переходим к созданию стойки. С целью чтобы бур имел возможность легко входить в землю, на месте расположения шнека надо с помощью бензопилы сначала отрезать металлические сверла, а потом приварить их к конструкции. Непосредственно сам наконечник для максимально эффективной работы нужно заострить под углом приблизительно 25 градусов.

Последняя фаза заключается в изготовлении ручки-рычага, с помощью которой можно будет вращать всем устройством. Для этого надо надежно зафиксировать на стойке втулку, перед этим сделанную на обычном токарном станке.

Лучше всего сделать съемный вариант такой ручки, ведь во время бурения на большую глубину очень часто придется применять дополнительные колена для удлинения. Также надо не забыть о подготовке колен. Теперь самодельная буровая установка для бурения скважин считается созданной.

1.2 Список необходимых материалов

Пример использования бензобура для разработки скважины

Рассмотрим основные материалы, что необходимы при создании ручных ямобуров. Без этого оборудования собрать конструкцию вам не удастся, поэтому с последующим списком следует познакомиться основательно. Вот эти материалы:

  • Наждачный круг;
  • Сварочный аппарат;
  • Небольшой отрезок обычной газовой трубы, которая необходима для того чтобы сделать вертикальную стойку;
  • Струбцина для сварки;
  • Газовый ключ;
  • Станок для проведения различных токарных работ;
  • Электрическая модель дрели;
  • Установочные тиски;
  • Несколько сверл, предназначенных для обработки металла.

Располагая всеми вышеперечисленными материалами, а также с применением бензопилы в некоторых работах, можно изготовить ямобур быстро, а главное самостоятельно.

Виды буров для грунта

Три наиболее распространенные:

  1. Спиральный.
  2. Ложковый.
  3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

  Все виды источников и способы бурения скважин на воду

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

  • Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
  • Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
  • Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

  • Вполне реально изготовить своими руками.
  • В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
  • Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

  • Нужен помощник.
  • Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

  • Мягкой.
  • Вязкой.
  • Твердой.
  • С валунами.

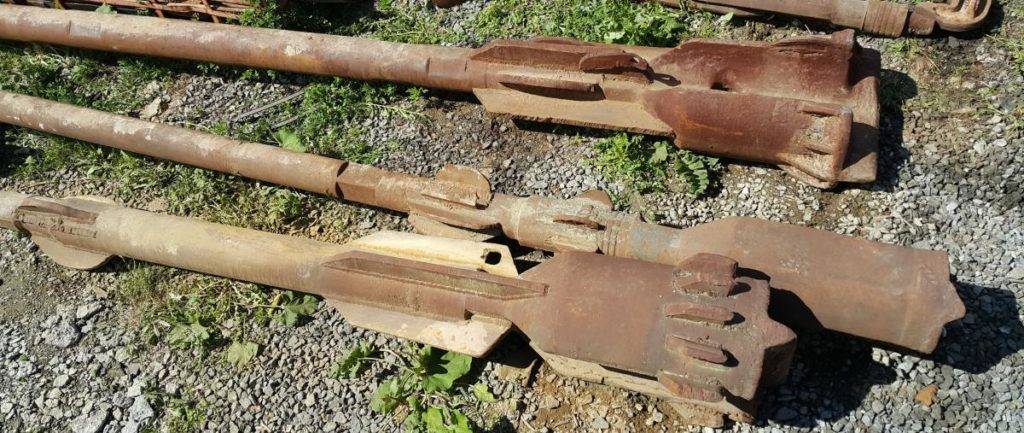

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

  • Используется для земли разного состава.
  • Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

  • Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
  • Необходима бурильная система (тренога).
  • Без помощи никак не обойтись.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

  1. Насколько глубокая она будет?
  2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
  3. Необходим ли механический агрегат или будет использоваться простой ручной?
  4. Присутствуют ли в почве корни?

  Ошибки при прокачки скважины после бурения

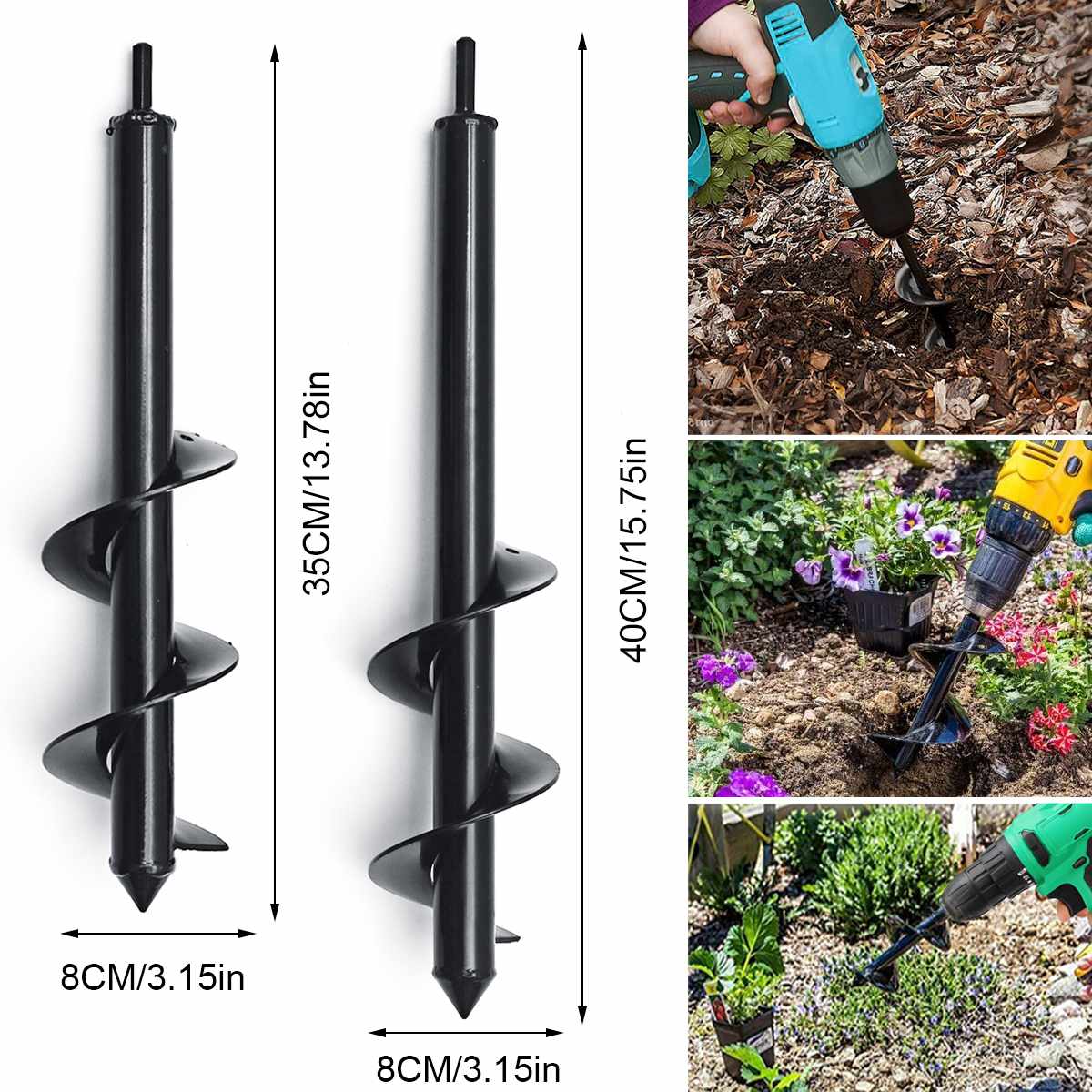

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Разрезной бур

При выборе способа соединения разъемных бурильных труб необходимо иметь в виду, что бурильную трубу в процессе работы необходимо многократно разбирать и собирать.

Они очень выручают, когда процесс бурения затягивается и сам бурильщик теряет мощность, эти приспособления помогают буровому долоту катиться по скважине и вкручивать его при глубоком бурении.

Бур для ударного канатного бурения

Бурение скважин на участке возможно не только вращением бурового долота, но и ударно-канатным методом. Для этого вида работ требуются специальные установки, которые также можно выполнить самостоятельно.

Технология изготовления инструмента

На начальном этапе изготовления устройства осуществляется подготовка рабочей части ямобура. Для изготовления рабочего сегмента бура следует сначала определиться с его внешним диаметром. После выбора размера внешнего диаметра рабочей части из листа металла вырезается круг заданного диаметра. В центре круга требуется сделать отверстие, которое должно быть равным диаметру штыря.


Необходимые материалы для изготовления ямобура.

После изготовления полученное кольцо растягивается по высоте таким образом, чтобы сформировались лопасти шнека устройства. В случае если планируется бурение глубоких ям, то для изготовления рабочей части приспособления требуется подготовить несколько заготовок. Крепление заготовок к стойке требуется осуществлять при помощи сварки, сваривать элементы конструкции требуется с определенным шагом, который обеспечивает максимальную прочность конструкции.

После изготовления шнека агрегата можно приступать к изготовлению ножа устройства. Для того чтобы нож изделия имел высокую прочность и был очень острым, требуется для его изготовления применять сталь повышенной твердости. Такая твердость требуется для того, чтобы обеспечить легкость разрезания корней растений. Для этой цели лучше всего применять рессорную сталь, которая обладает высокой износостойкостью.

Размер изготавливаемого ножа приспособления должен строго соответствовать размерам изготовленного ранее шнека. Широкая сторона ножа затачивается для формирования режущей кромки. Для увеличения прочности режущего рабочего элемента его следует нагреть на огне до раскаления и приобретения красного цвета и после нагрева окунуть в машинное масло или холодную воду. Таким образом, осуществляется закалка рабочего элемента. После изготовления режущий элемент закрепляется при помощи сварки в нижней части шнека.

После изготовления ножа и его установки на рабочий элемент приспособления приступают к изготовлению наконечника. В случае применения в качестве стойки сплошного металлического стержня в нем на конце высверливается отверстие, в которое вставляется наконечник и закрепляется сваркой. В случае применения трубы отверстие высверливать не требуется, а наконечник вставляется в трубу и приваривается. Завершающим этапом изготовления является изготовление и закрепление рукоятки. Размер ручки должен быть таким, с которым удобно работать, на ручки одеваются для удобства куски резиновой шланги.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
