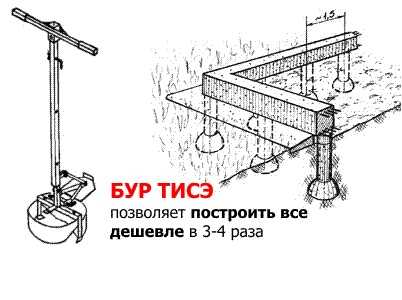

Как сделать бур ТИСЭ своими руками – чертежи, фото, инструкции

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

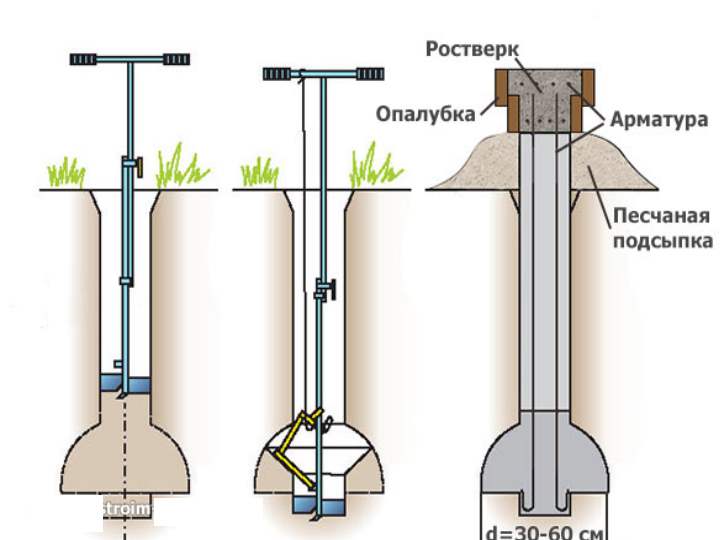

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

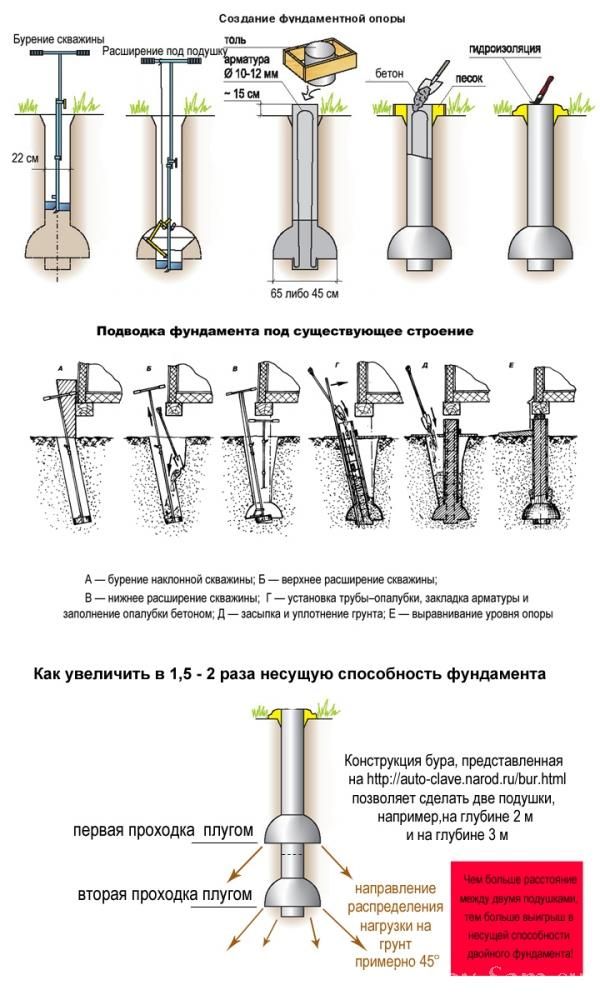

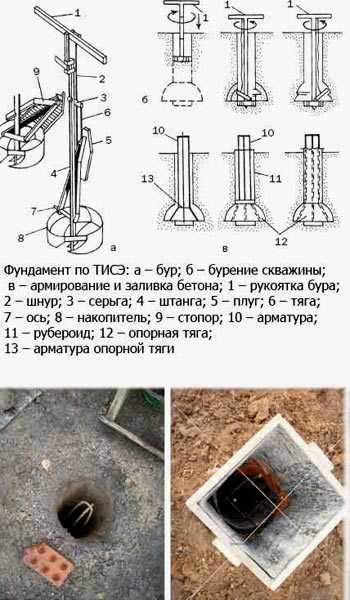

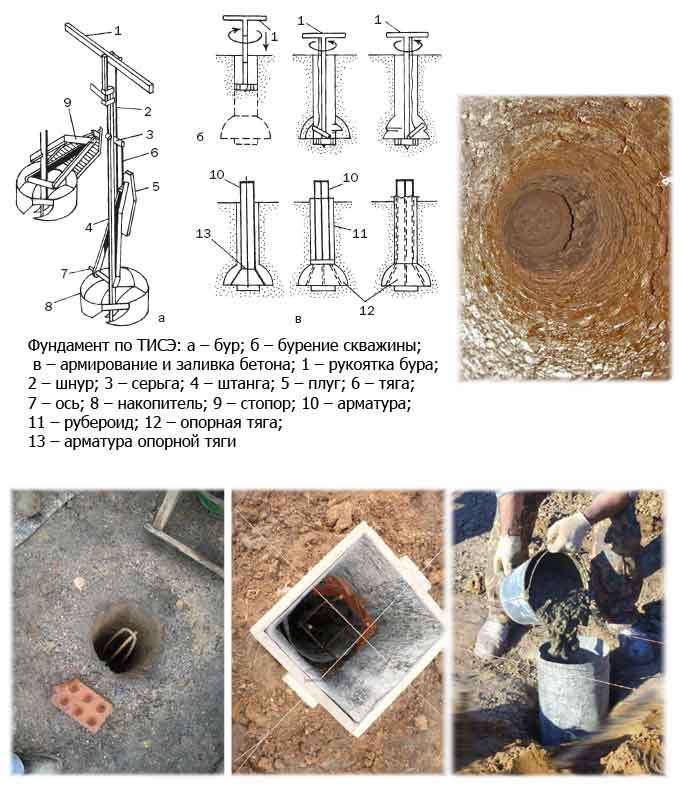

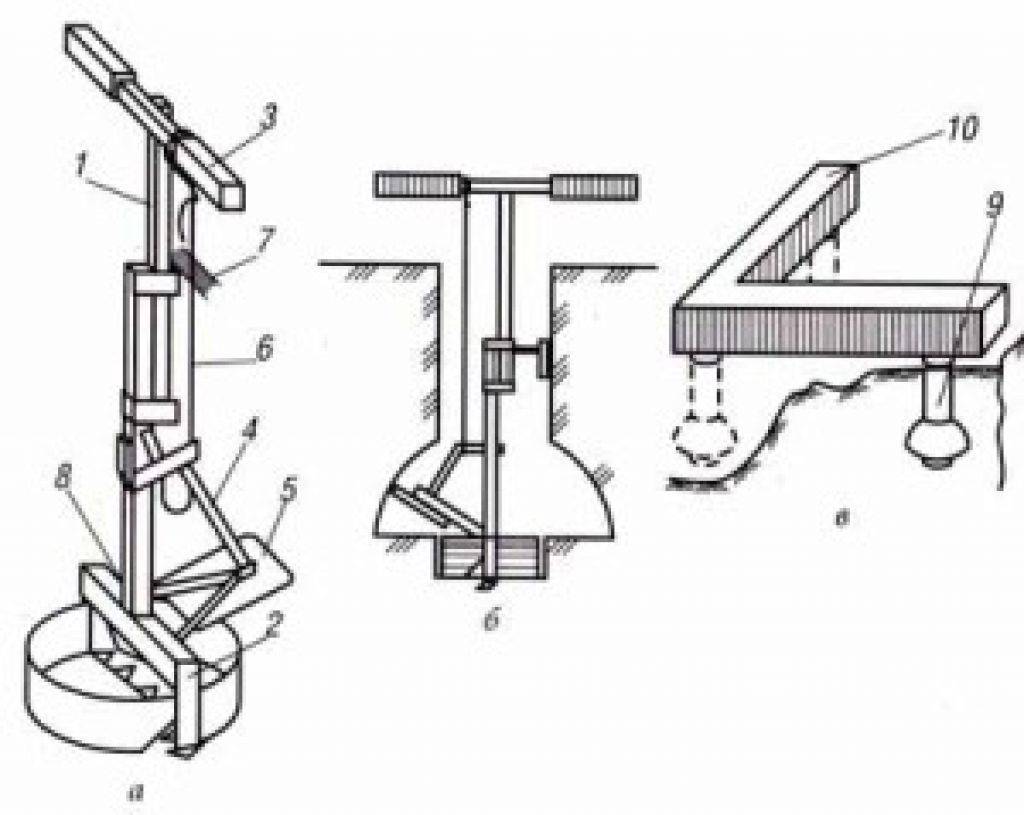

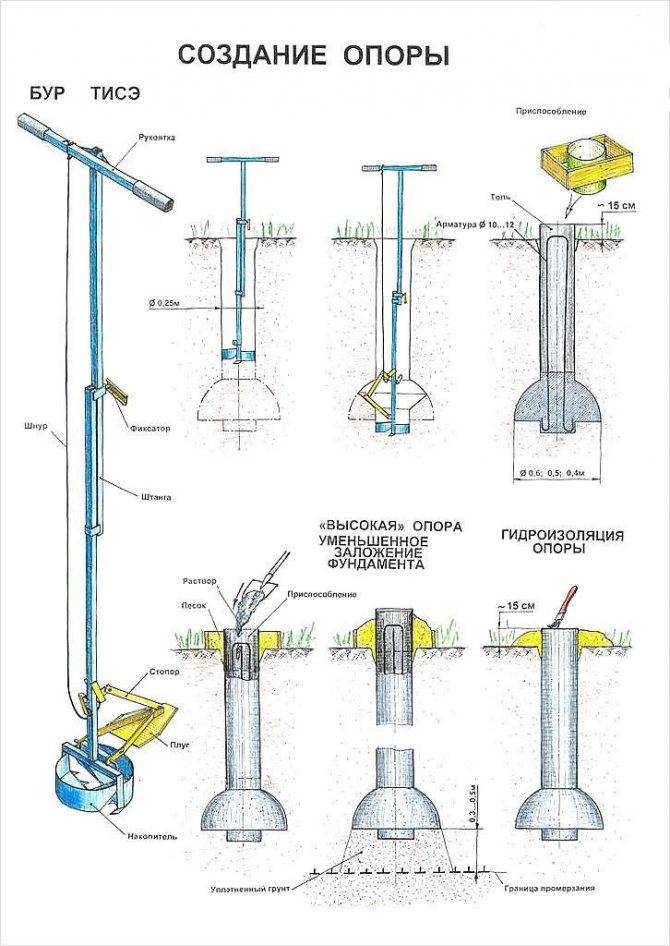

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

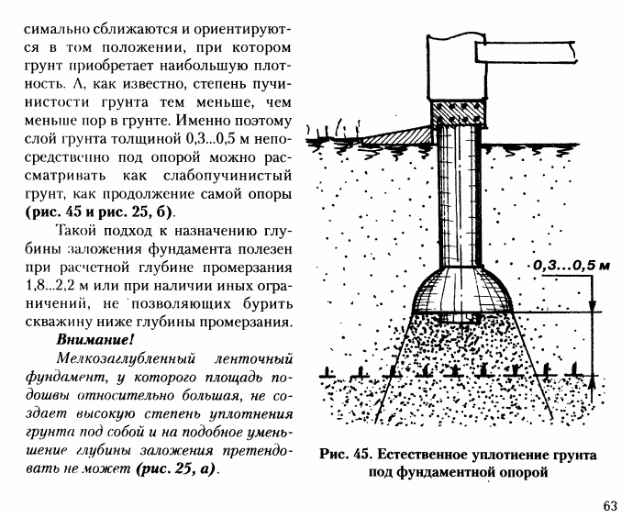

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

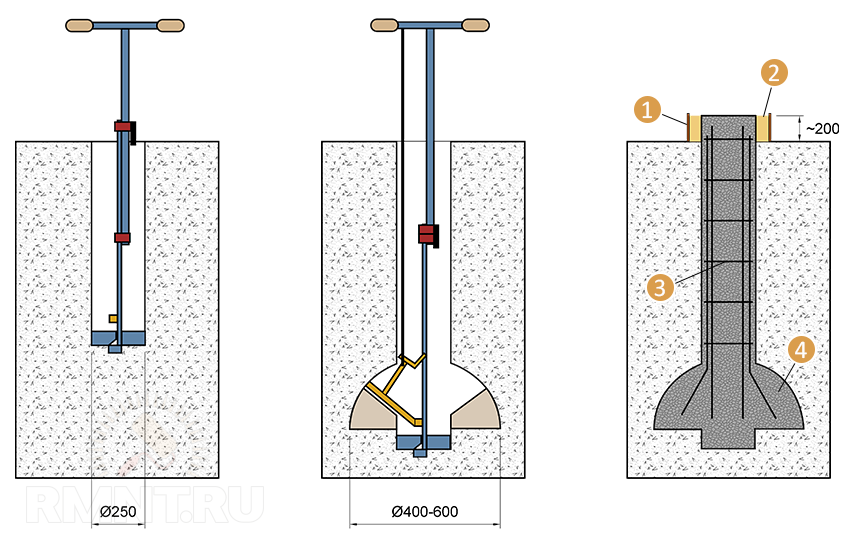

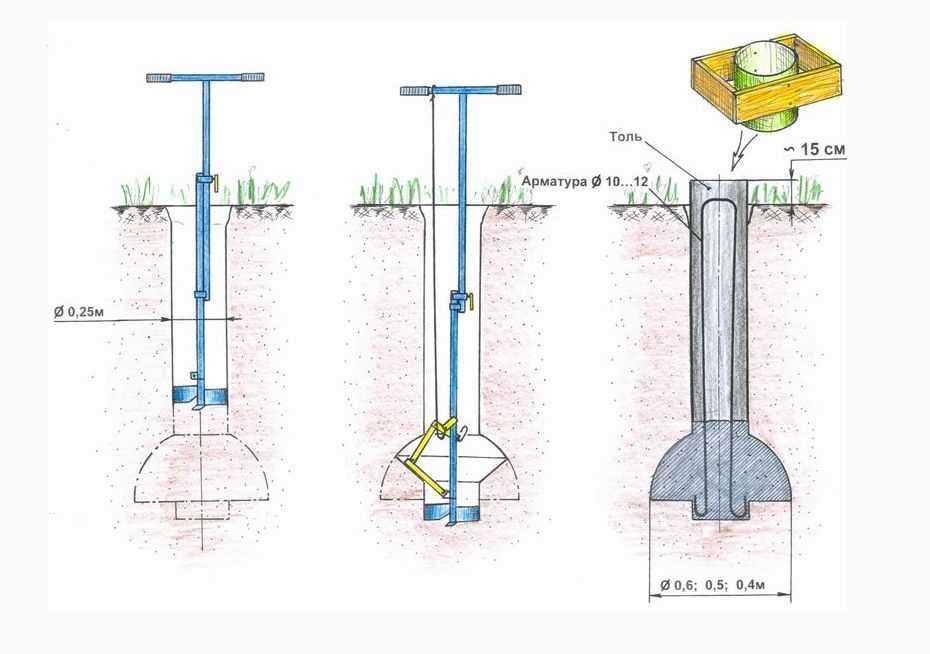

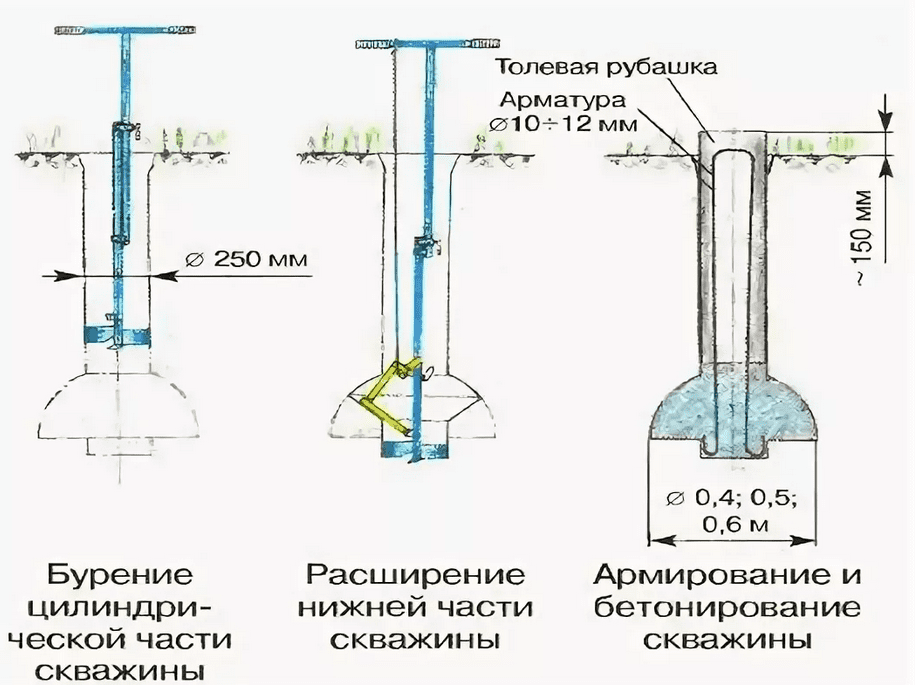

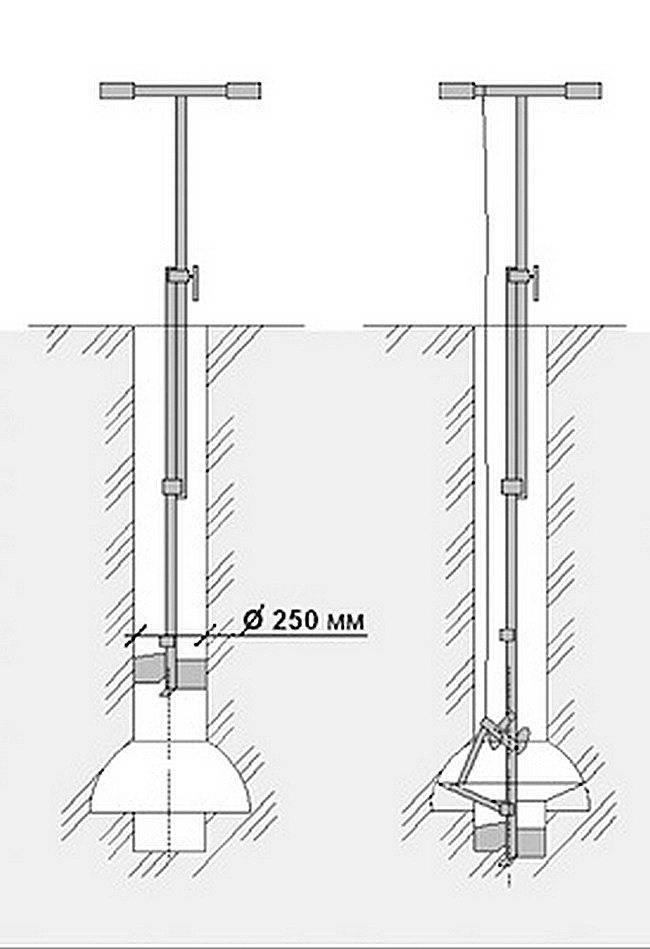

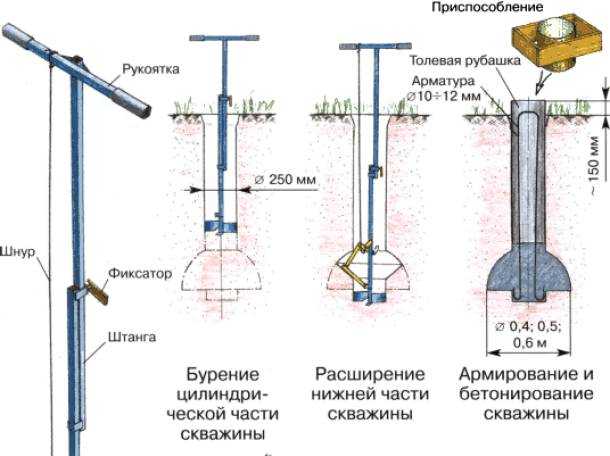

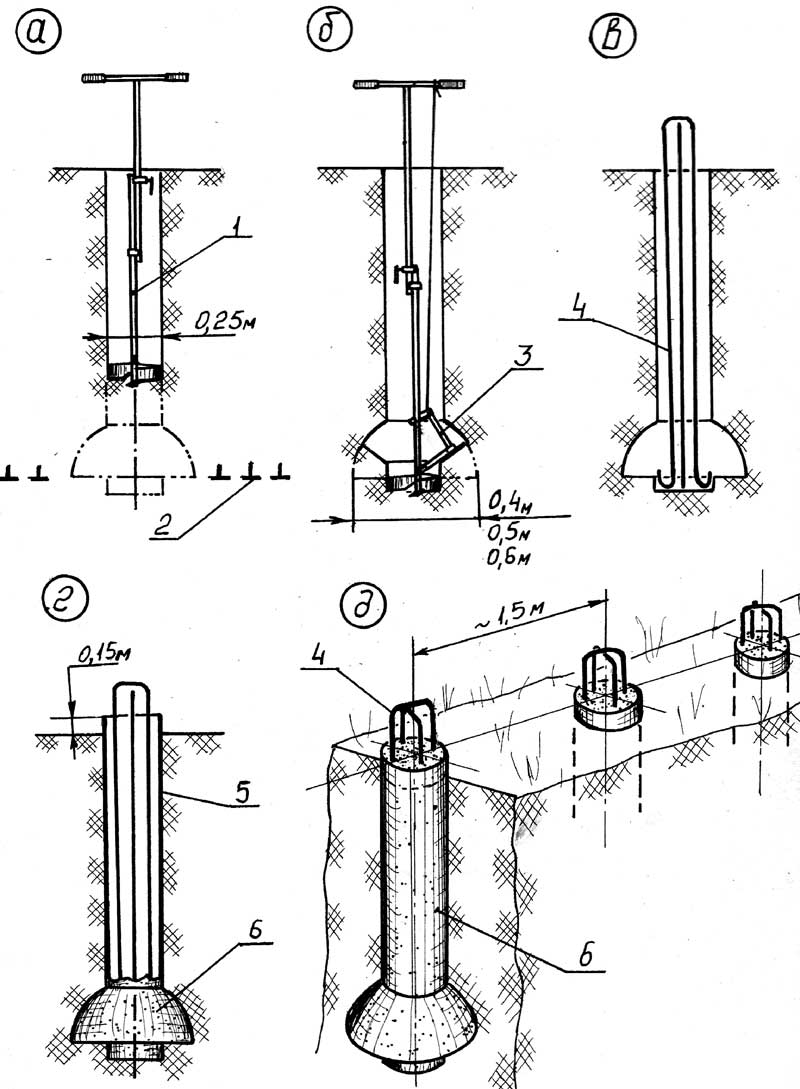

Разработка стволов свай ТИСЭ.

Вертикальную часть свай (ствол) можно разбурить тремя основными способами: ручным буром, мотобуром и буровой машиной. Стоит сказать, что сперва ствол разбуривается на необходимую глубину, а уже затем в дно скважины упирается грунтовой накопитель бура и делается уширение.

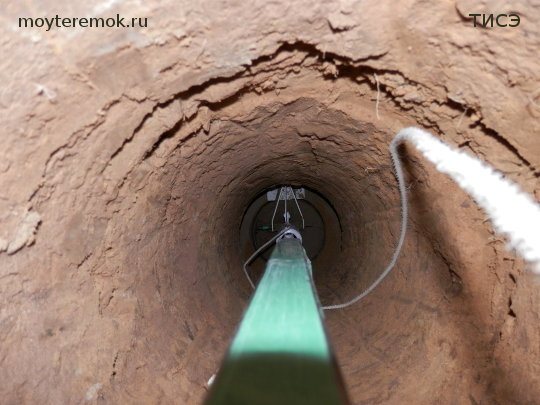

Ствол сваи ТИСЭ

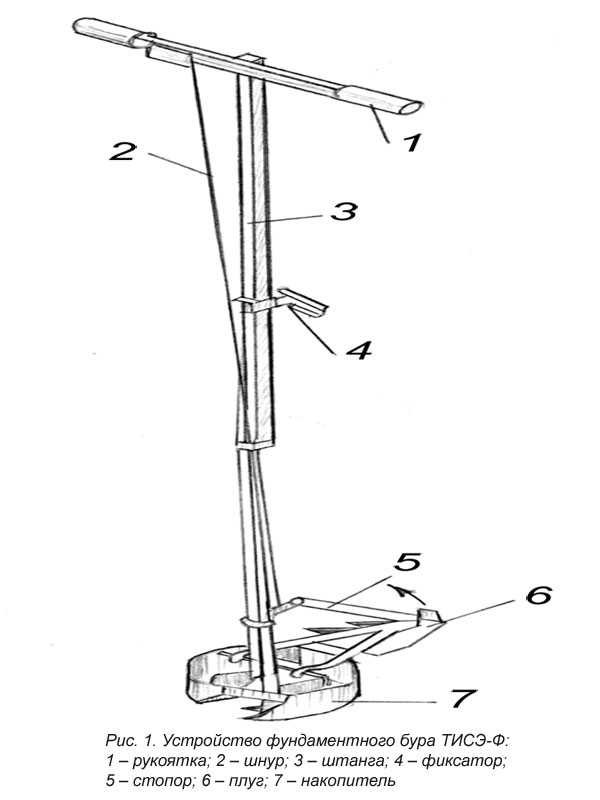

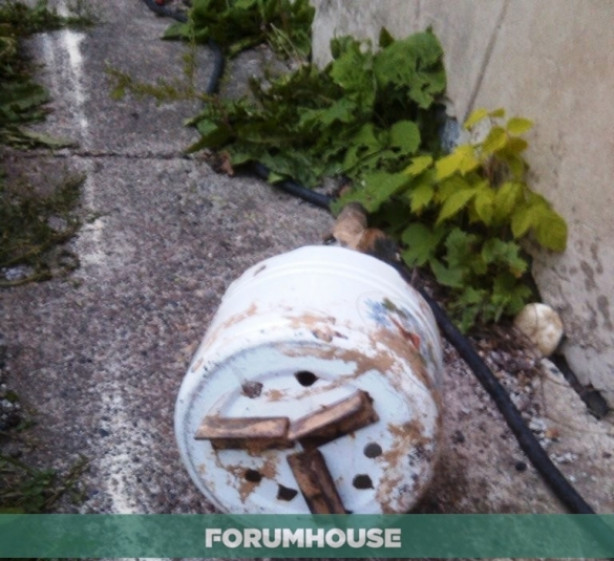

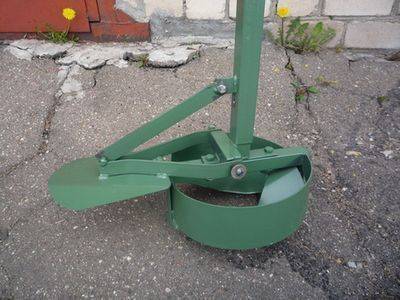

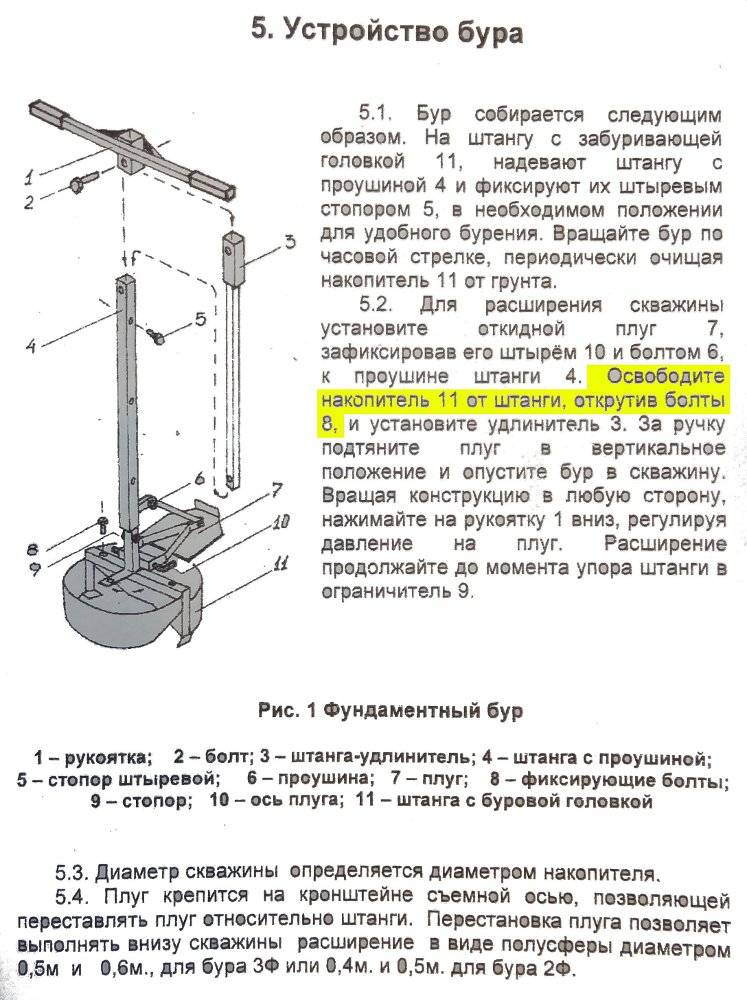

Накопитель бура ТИСЭ-Ф

РУЧНОЙ БУР.

Как бы не была хороша и продумана конструкция ручного бура, он всё равно является РУЧНЫМ инструментом и работа с ним предполагает огромное количество грубой физической силы. Разумеется, в мягком грунте работа идёт гораздо быстрее, чем в твёрдом. Самыми трудными являются случаи, когда в грунте встречаются камни, бой или щебень. Да же умелыми руками в среднем по твёрдости грунте разрабатывать 30 уширений ручным буром можно 5-7 дней, а то и дольше. Всё таки, при небольшом количестве свай (от 5 штук) разумнее воспользоваться следующим способом бурения. Вся серия буров “ТИСЭ-Ф” не отличается прочностью и износостойкостью, разработчик явно рассчитывает на регулярное обновление буров потребителями. Самым частым дефектом является скручивание стойки бура, регулярно приходится её чинить, отчего многие рабочие сами модернизируют буры под себя.

Ручные буры

Модернизированная стойка бура ТИСЭ-Ф из турбы 50х50х3 мм

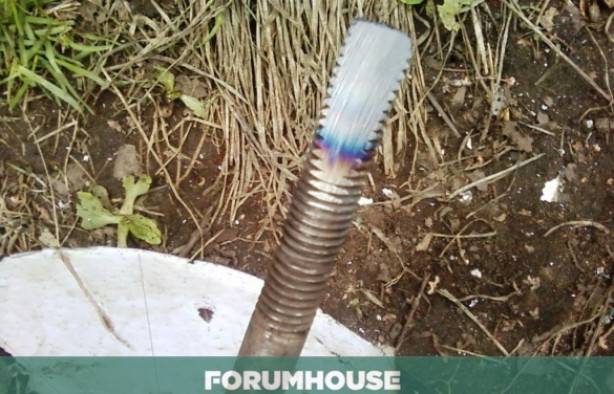

Место скрутки бура ТИСЭ-Ф

МОТОБУР.

Арендовать средний мотобур можно за 2 – 3 тысячи рублей в сутки плюс несколько сот рублей на бензин. Хороший мотобур, который сократит Ваши время, нервы, а может и деньги будет стоить около 3 тысяч рублей в день. Хороший мотобур подразумевает несточенный шнек нужного диаметра, желательно шнек должен иметь предохранитель от удара о камни, шнек должен иметь острый нож внизу и производительный двигатель

Обязательно обратите внимание на диаметр шнека; при меньшем диаметре шнека в скважину может потом не поместиться грунтоотборник бура ТИСЭ. В этом случае придётся вручную расширять стволы, что трудозатратно

При затуплении ножа в процессе работы имеет смысл заточить нож вручную, это сэкономит время.Скорость работы двух неопытных человек хорошим мотобуром в средних по прочности грунтах составит 10-15 скважин в день, возможно больше. Если в грунте окажется большое количество камней – как пойдёт, но производительность может упасть в разы. Скважины с диаметром более 300 мм имеет смысл разбуривать тяжёлой техникой.

Мотобур

Шнек для мотобура

Нож для шнека

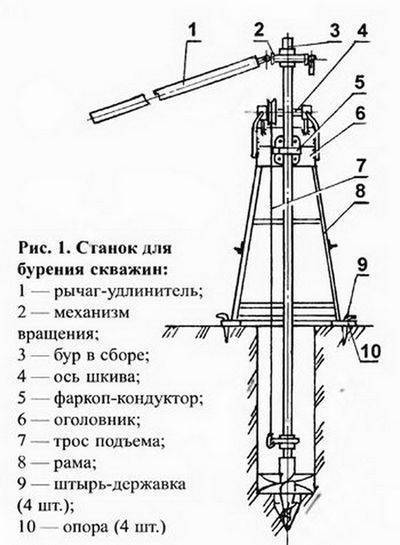

БУРОВАЯ МАШИНА.

Смена буровой машины (японца) стоит 12-15 т.р. плюс 30-50 рублей за километр дороги. Смена составляет 7 часов, восьмой час берётся на доставку, установку/сборку техники на участке. Стоит сказать, что хорошая техника будет стоить около 14-15 тысяч рублей. Хорошая техника – это означает в первую очередь несточенный шнек (обязательно проверьте его диаметр в начале, если он меньше заявленного на 5 мм, то лучше вызвать другую машину – бур ТИСЭ в такую скважину не влезет), хороший оператор (плохой оператор может бурить долго, а главное с низкой точностью). При количестве скважин более 18-20 штук мы используем тяжёлую технику, поскольку экономически она всегда оправдает себя. За смену в среднем такая техника может разбурить 50-70 скважин глубиной до 2 метров. Добавлю, что при завершении Вашего объёма работы раньше (например, всё разбурили всего за 2 часа, а не за 7) вам могут сделать скидку, но минимальную – не более 2 тысяч рублей. Особенно актуально использовать буровую машину при большом количестве свай (от 35 штук) с диаметром 300 мм и более.

Буровая машина (японец)

Бывают ситуации, когда техника на колёсном ходу (тот же “японец”) не может проехать по участку к пятну застройки. Если это проблема вероятна, то подготовьте проезд заранее. Если подготовка по каким-либо причинам невозможна, то в таком случае можно воспользоваться техникой на гусеничном ходу. Такая техника доставляется до участка на машине, поэтому данный вариант обойдётся подороже. Смена бурилки в среднем 13-15 тысяч рублей, а вот доставка будет стоить 60-80 рублей за километр.

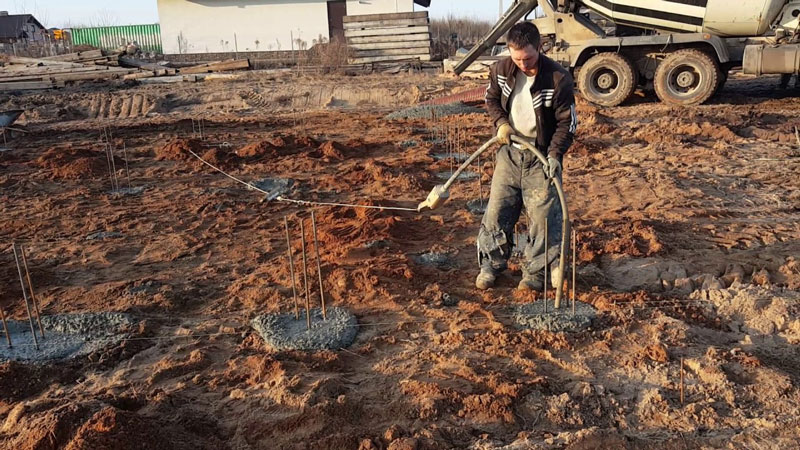

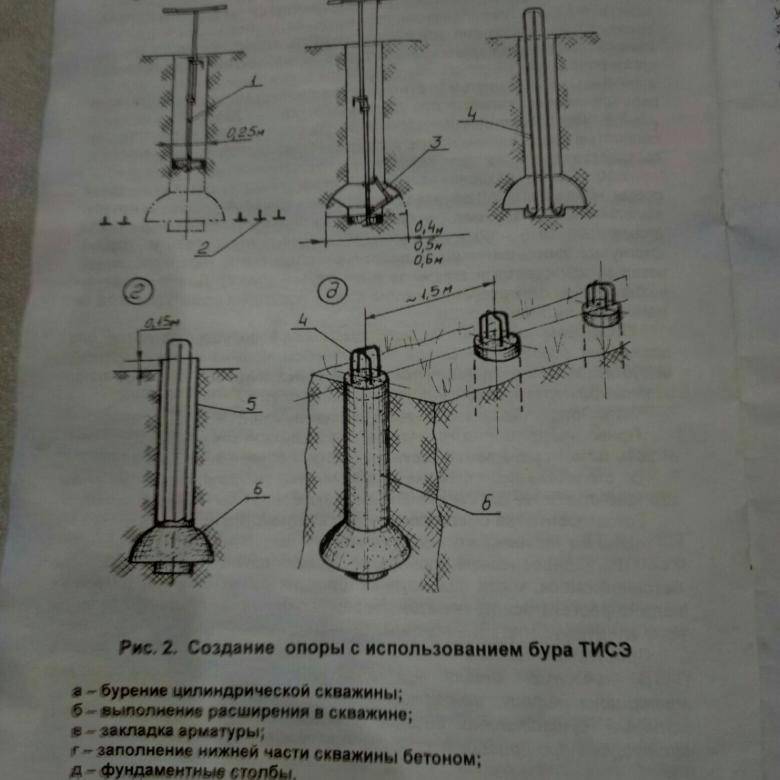

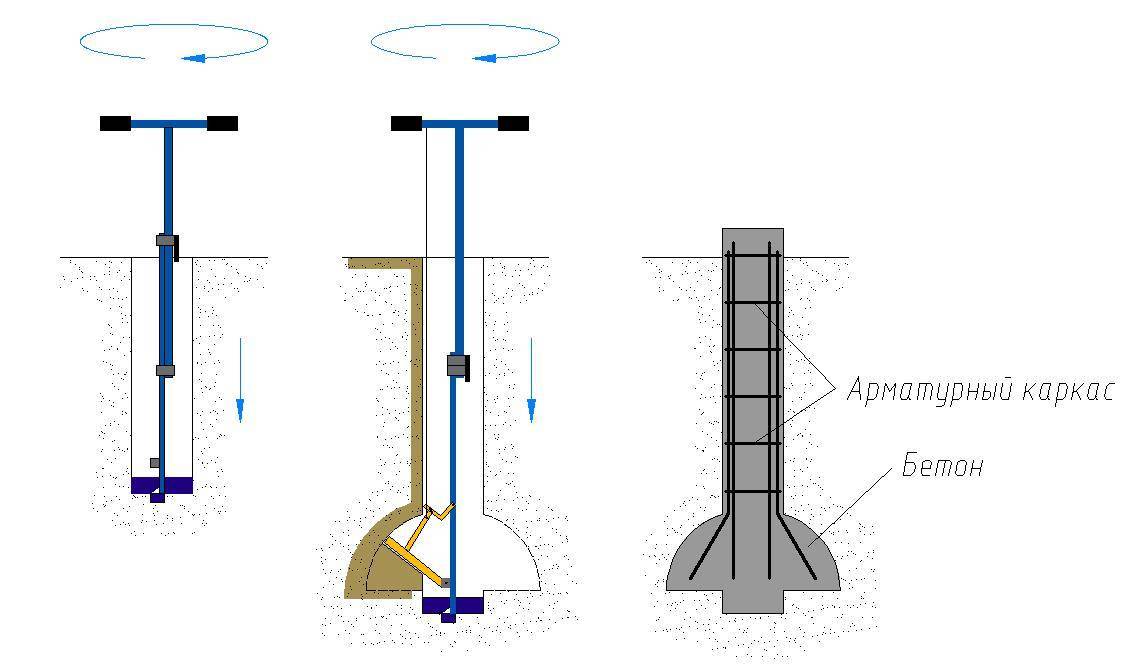

Как производится заливка свай?

Для заливки скважин можно использовать бетон, приготовленный непосредственно на участке, или заказать для этих целей раствор на заводе.

Второй вариант позволяет существенно облегчить и ускорить процесс, но только в том случае, если все подготовительные работы будет закончены к моменту заливки.

Для этого придется подготовить армирующий каркас, представляющий собой связанную или сваренную конструкцию из металлических прутьев диаметром не менее 10-14 мм.

На одну скважину их потребуется 4 единицы длиной, превышающей глубину скважины на 150-200 мм – небольшой выпуск требуется для выполнения связки с ростверком.

Обязательным элементом является также и опалубка, в роли которой могут выступать рубероид, пергамин и другие рулонные материалы, одновременно служащие также и гидроизоляцией для конструкции.

Изготовить такую опалубку достаточно просто: достаточно свернуть из них трубу (можно использовать несколько слоев материала) и в таком состоянии аккуратно опустить в подготовленную скважину.

После этого можно приступать к заливке бетона, который рекомендуется провибрировать. При отсутствии специального глубинного оборудования допустимо использовать длинный шест.

Такая процедура является необходимой, так как позволяет избежать образования пустот в бетоне, а, следовательно, призвана обеспечить сваям нужную прочность и несущую способность.

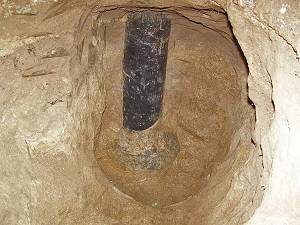

После заливки бетона в скважину нужно выполнить бетонирование оголовка сваи – в этом случае для опалубки можно использовать различные пластиковые емкости или трубы с большим, чем свая, диаметром.

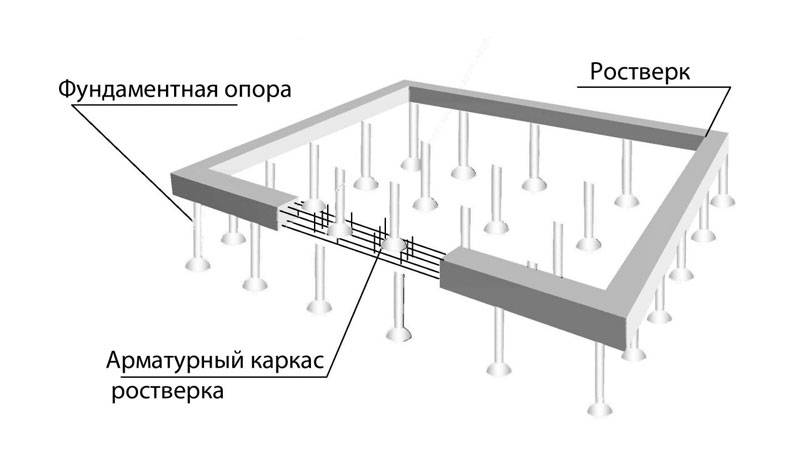

Устройство ростверка

Как правило, ростверк приподнимается над землей на 10-20 см, при этом не рекомендуется делать его массивным.

Связано это не только с заботой о кошельке застройщика, а прежде всего с тем, что слишком массивная конструкция является дополнительной нагрузкой на сваи.

Как правило, высота ростверка определяется толщиной наружных стен дома, при этом ширина конструкции также должна совпадать с аналогичным параметром стен, и особенно этот фактор следует учитывать, если планируется в дальнейшем отделка дома облицовочными материалами – их толщину также рекомендуется учесть.

Однако, в некоторых случаях (если позволяют геологические условия участка и требуется более мощный фундамент для тяжелого здания) в роли ростверка может выступать мелкозаглубленное ленточное основание.

Непосредственно устройство ростверка начинается с повторного выполнения обноски – специального мероприятия, при котором с максимальной точностью определяются все оси строения (первый раз такая операция проводится при разметке мест для скважин).

Такая необходимость возникает из-за того, что разметка перед бурением скважин не исключает искажений или отклонений от соответствующих осей, поэтому пренебрежение этим этапом строительства может привести к тому, что стены нового дома будут возведены не совсем ровно.

После этого нужно приступить к установке съемной опалубки, для которой можно использовать различные листовые материалы, а также к укладке армирующего каркаса.

Следует учесть, что в этом случае армирование производится в нижней части конструкции, при этом каркас обязательно связывается (или сваривается) с оголовками свай.

Утепление фундамента и цоколя снаружи дома. – здесь больше полезной информации.

Далее нужно за один раз выполнить заливку бетона — такое требование позволит получить монолитную конструкцию без швов.

Детали ямобура и особенности его работы

Сферы применения садового бура:

  • посадка деревьев, кустарников;
  • установка столбиков под забор;
  • монтаж уличных фонарей;
  • обустройство дренажной системы;
  • создание колодца;
  • бурение скважины под воду;
  • сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

  • конструкции изделия;
  • того, какой режущий элемент используется;
  • диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

  1. Ручка . Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
  2. Штанга или вал . Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
  3. Винт (режущая головка) . Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
  4. Лом (пика) . Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
  5. Удлинители . Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

  1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
  2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
  3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
  4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
  5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Виды грунтоприемников

Основу строительной площадки составляют различные почвы (тяжелые, с каменистыми включениями; легкие, содержащие значительное количество сыпучих пород). Существует необходимость изготовления грунтоприемников, позволяющих повысить производительность бурения проблемных грунтов. Выпускаются следующие виды накопителей, позволяющих разрабатывать:

  • тяжелые грунты. Отличительная особенность – наличие равномерно распределенных четырех вертикальных элементов конусообразной формы. Назначение клыков – возможность забора разрыхленной почвы, имеющей каменистые включения до 50 мм. Использование данной конструкции грунтоприемника значительно снижает налипание глинистых, суглинистых грунтов;
  • легкие (сыпучие) грунты. Конструкция предусматривает наличие клыков, выполнение кромки пилообразного вида. Ограниченное расстояние между кромками предотвращает высыпание грунта. Клыки дают возможность убирать мелкие камни. Пилообразная кромка эффективно производит рыхление.

Предприятия-изготовители, согласно требованиям заказчиков, комплектуют бур для формирования скважин парой грунтоприемников.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению. Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

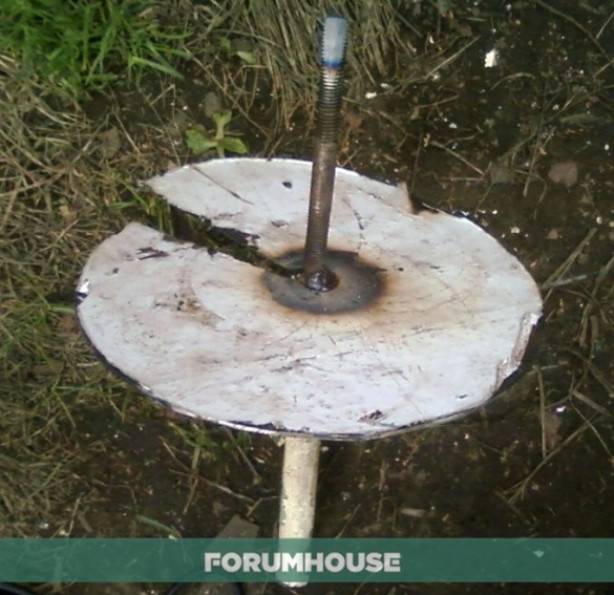

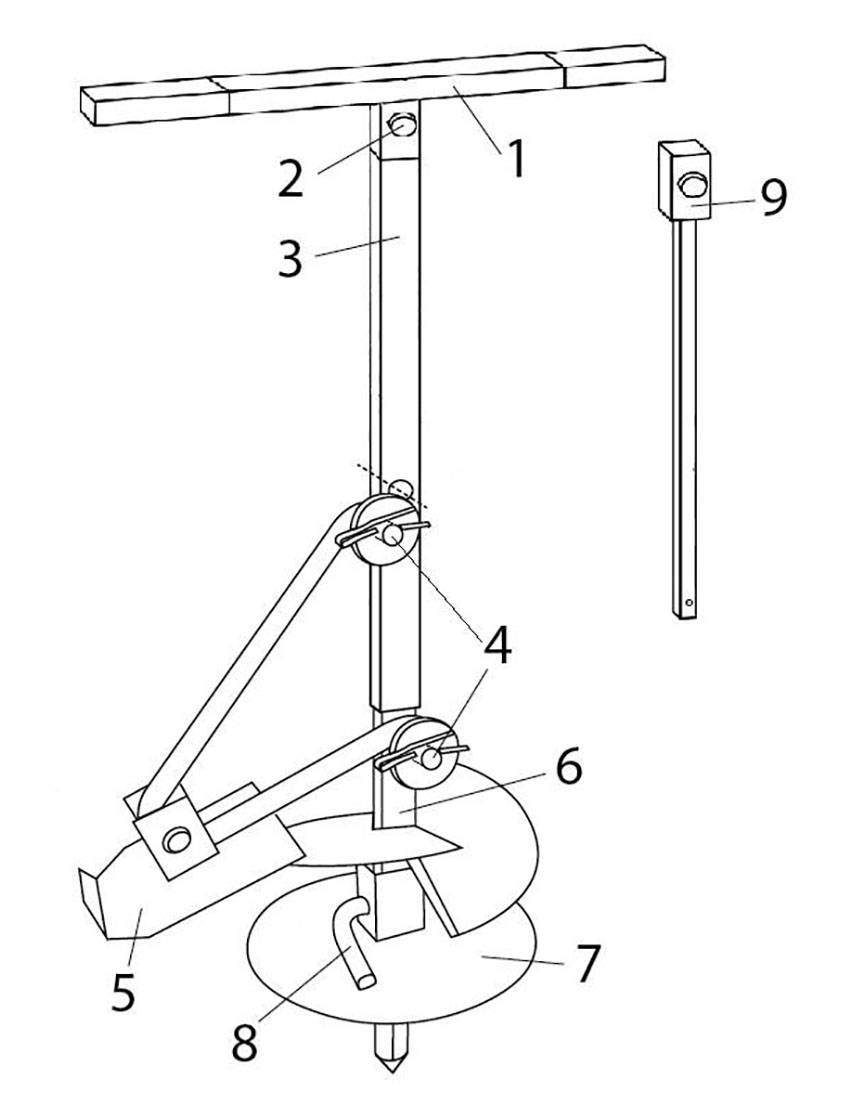

Делаем бур ТИСЭ своими руками чертежи и как изготовить

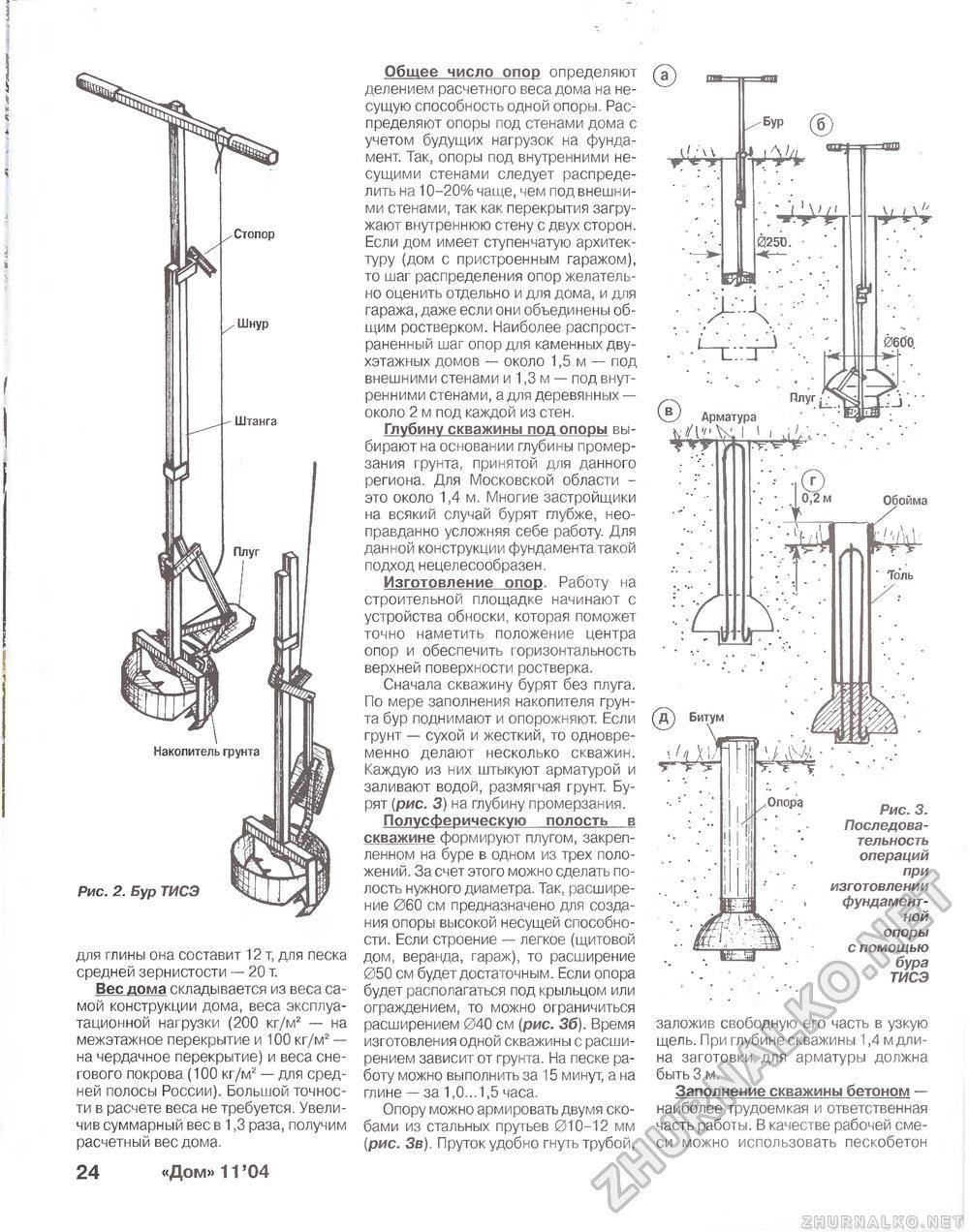

Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.

Один из простейших буров ТИСЭ состоит из:

  • двух режущих плоскостей
  • резцов вертикальных для рыхления земли
  • набора металлических дополнительных полос
  • специальной штанги для расширения глубины
  • заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

  • раскроенная надвое, плита диска
  • механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором
  • пластина из металла.
  • кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины
  • болгарка, аппарат сварочный, дрель и прочее
  • пруток с тремя петлями из металла.

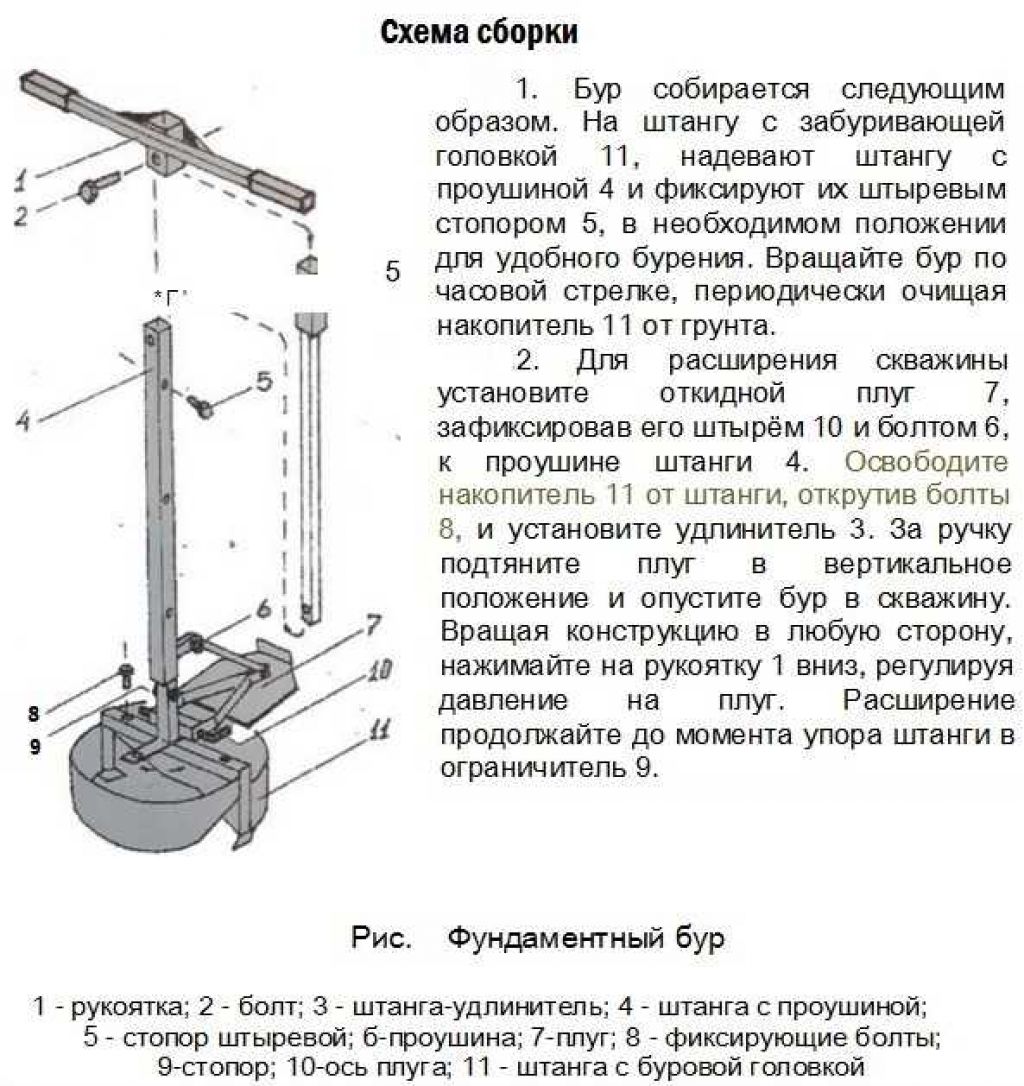

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

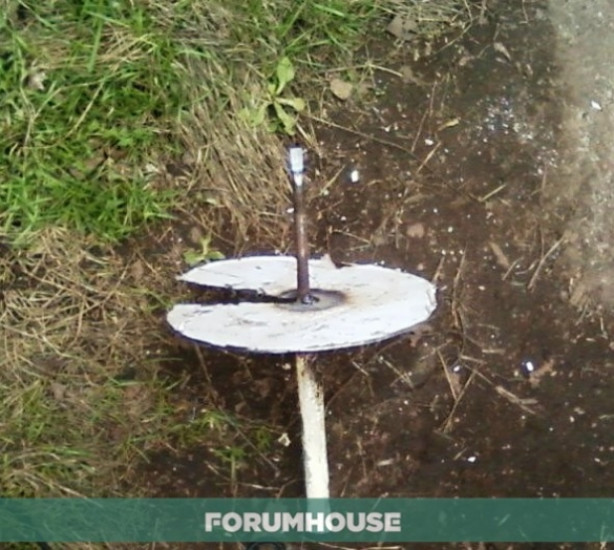

Чтобы сделать почву рыхлее. свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

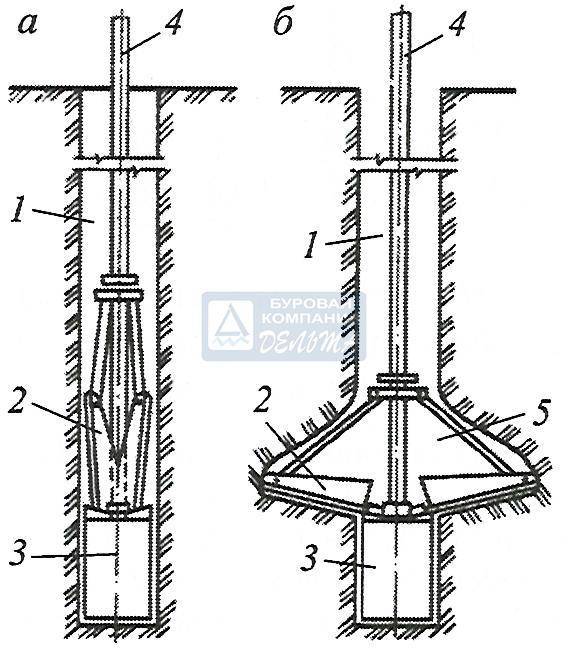

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент .

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

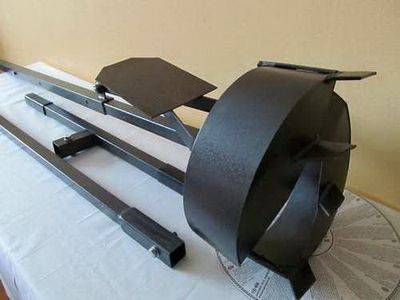

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

  • длина у рукоятки, возможно ли её удлинить,
  • диаметр режущей части (от него будет зависеть диаметр будущей скважины),
  • надежность металла, его качество,
  • вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

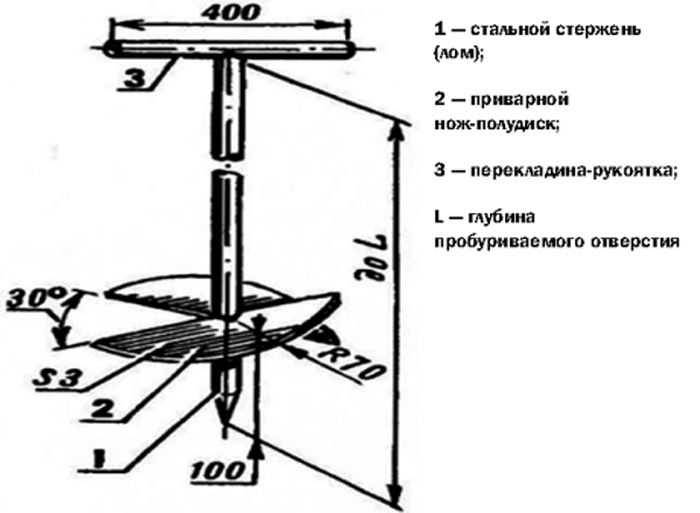

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

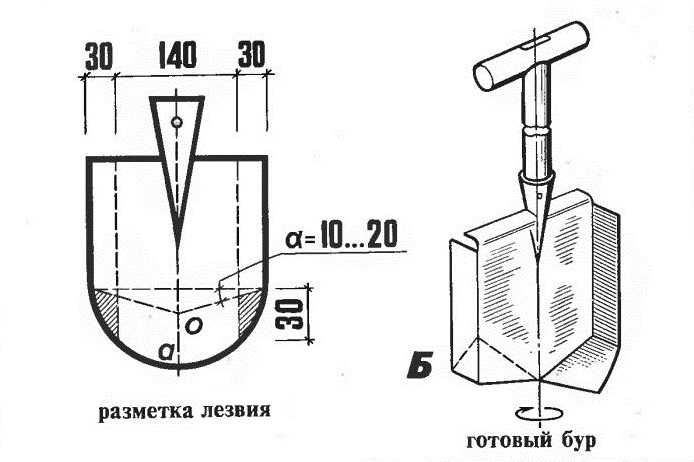

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).


Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

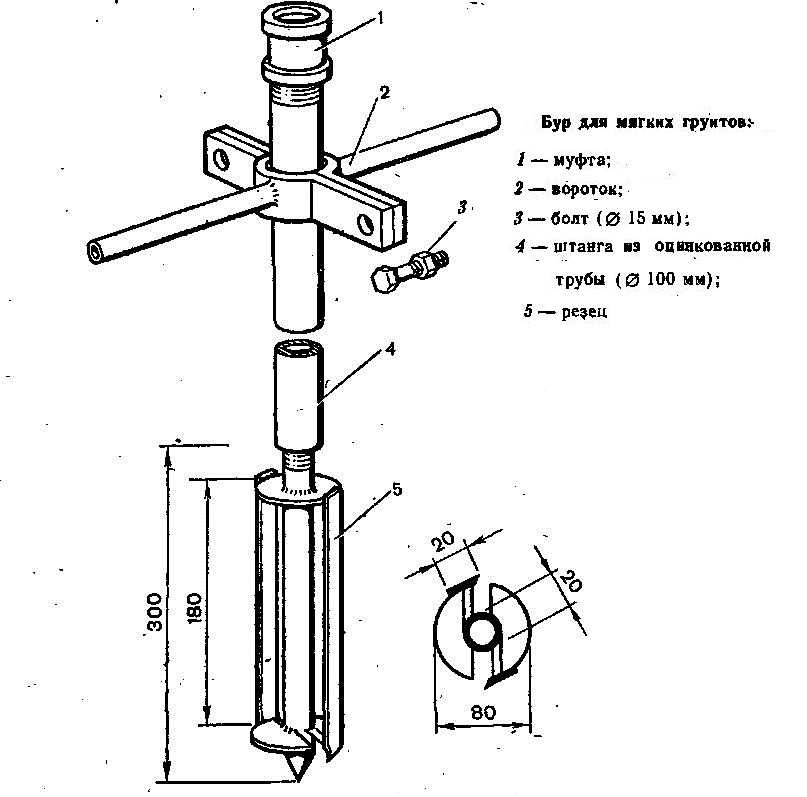

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.


Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

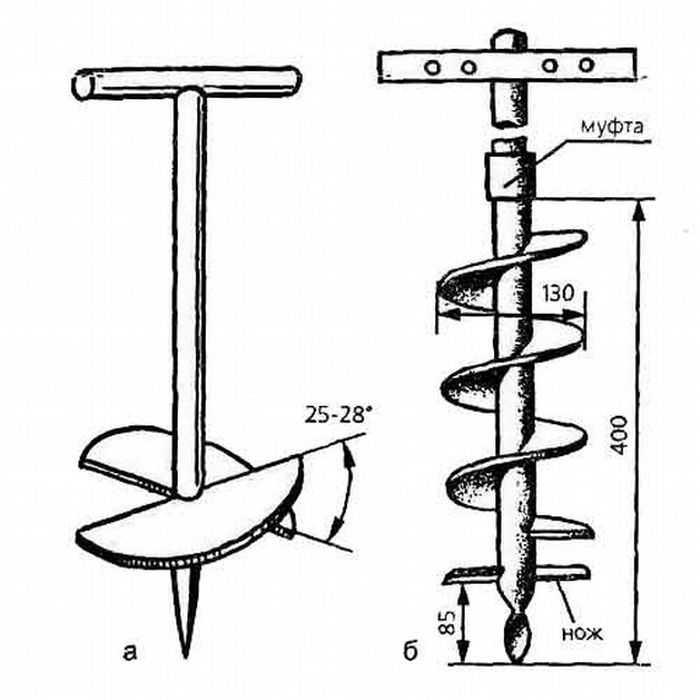

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.


Шнековый и садовый бур для земли разной плотности

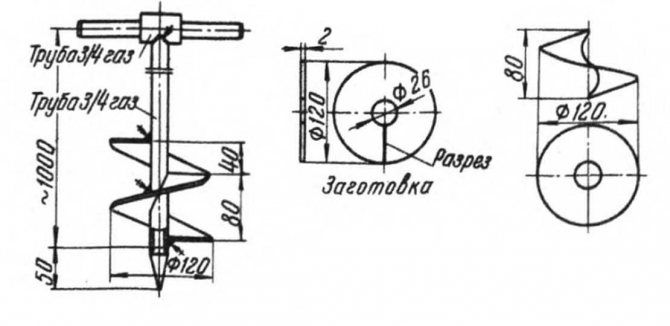

Подробный чертеж в проекциях шнекового бура


Чертеж садового бура

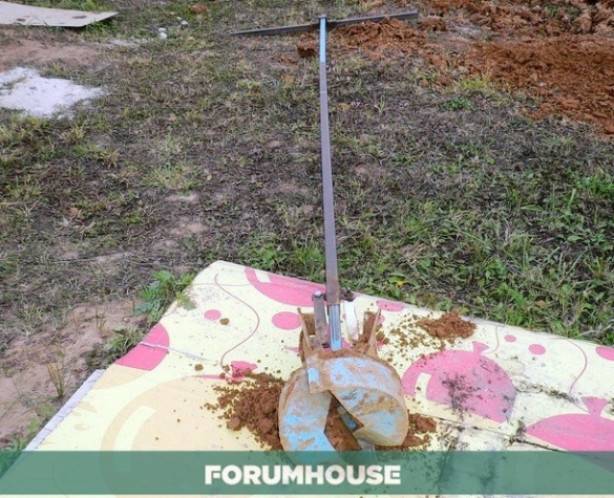

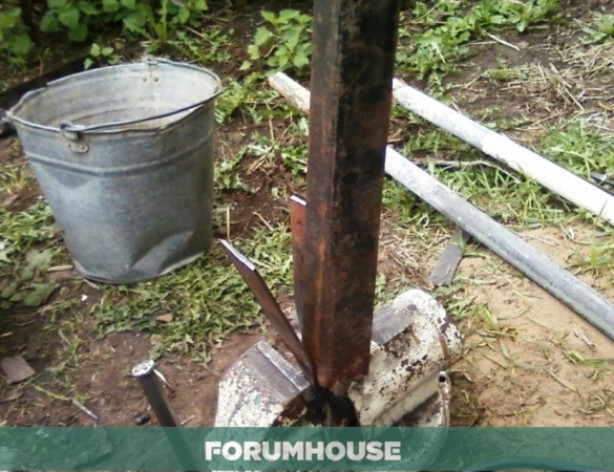

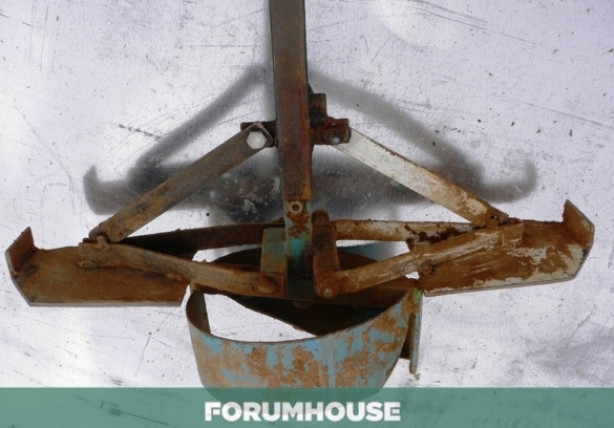

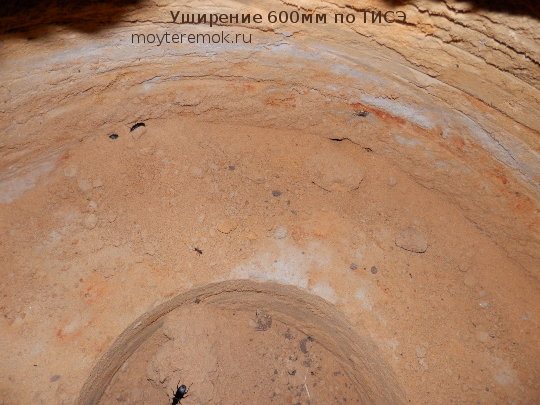

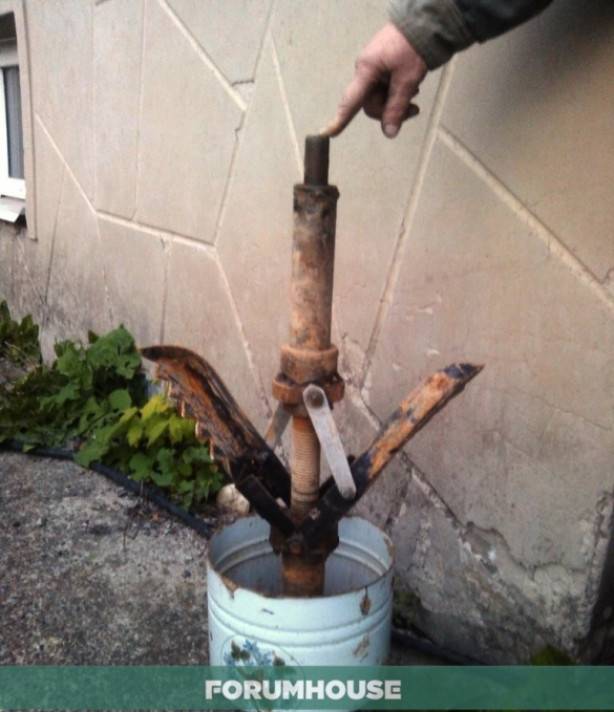

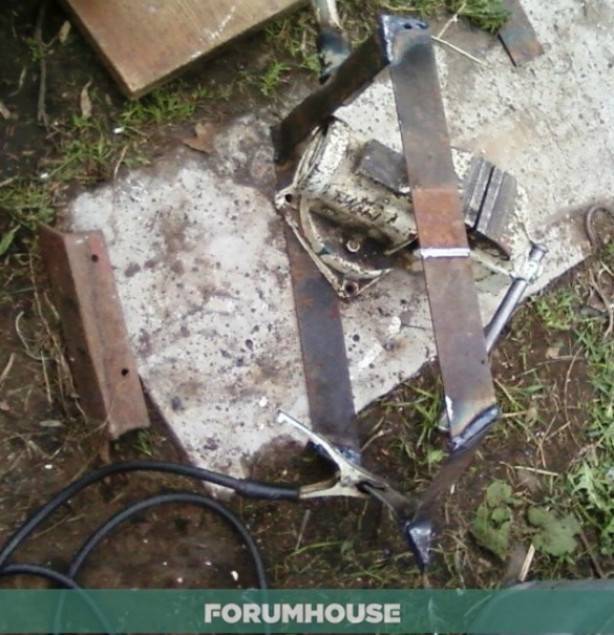

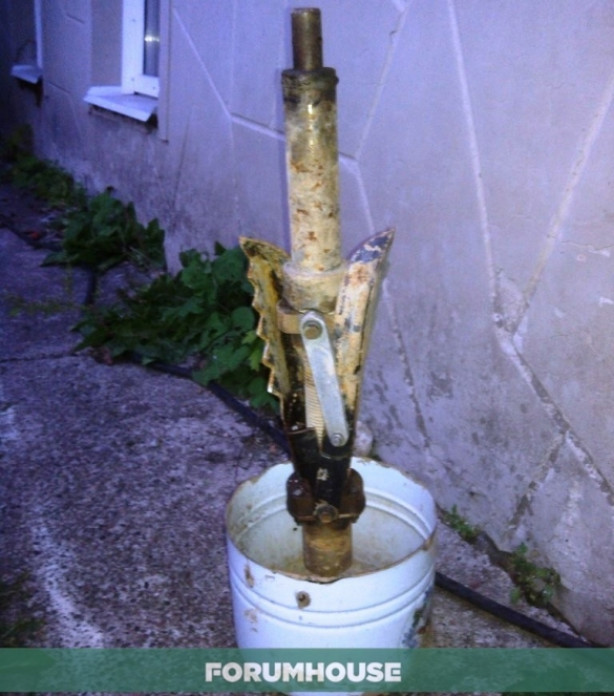

Делаем уширения в лунках.

Затем схема была такая. После работы делал уширения и вязал каркасы из арматуры, а на выходных заливал бетоном.

На уширения уходило дофига времени, особенно вначале. Сначала делал уширение на 50, потом увеличивал до 60.

Так я делал пока в нижней части лунок попадалась супесь, а когда пошли лунки с суглинком содержащим куски глины, бур отказывался делать последнюю часть уширения. Лопатка просто скользила по поверхности и не снимала ни капли грунта.

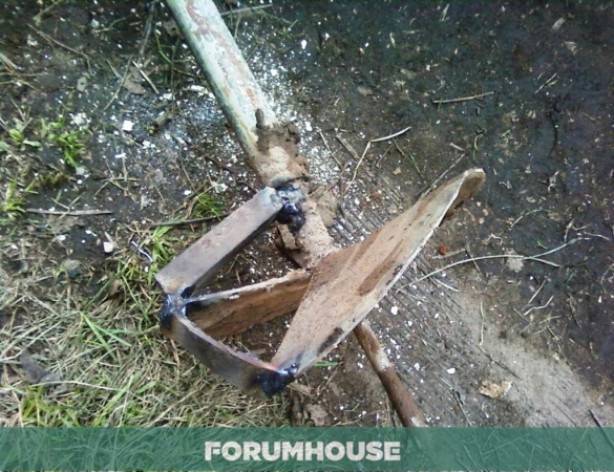

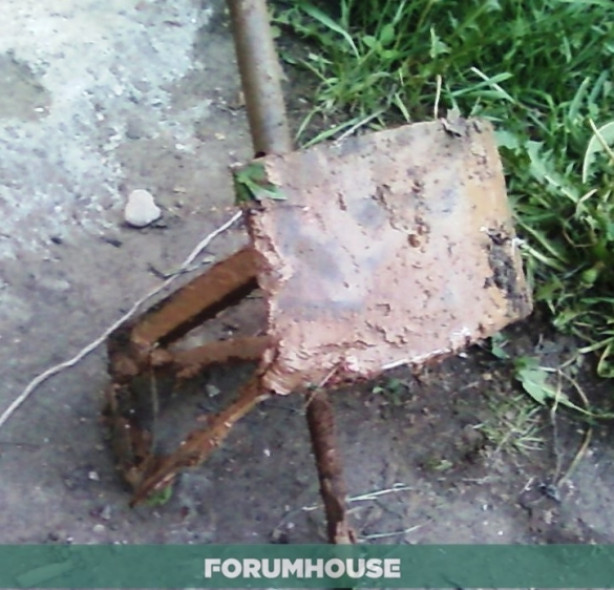

Пробовал давить сверху на лопатку арматуриной. Очень неудобно и желательно иметь третью руку:) Эффект так же был слабый. Потом вспомнил одного тисэшника с форума и сделал как он советовал, а именно подогнул совсем чуть–чуть край лопатки.

Особо не надеясь на эффект отправил бур в лунку и о чудо – лопатка мощно вгрызлась в грунт, ломая его целыми кусками. Теперь скорость производства уширений сильно возросла и я стал бурить сразу на 60. Правда теперь это больше напоминает кромсание грунта кусками, нежели снятие стружки, но накопитель наполняется за пол оборота. На одно уширение уходит теперь час–полтора.

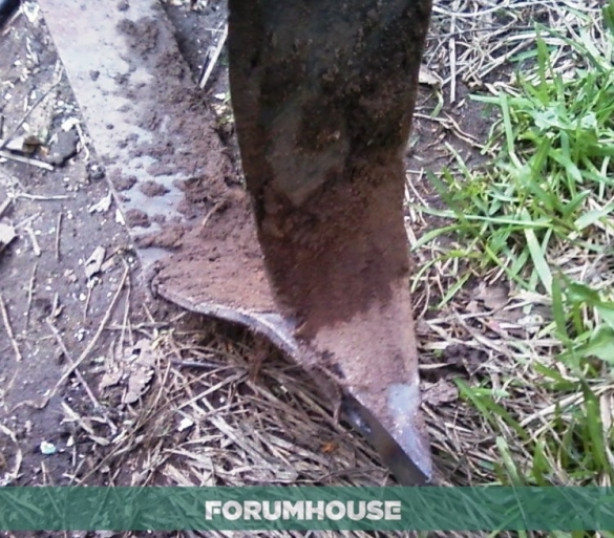

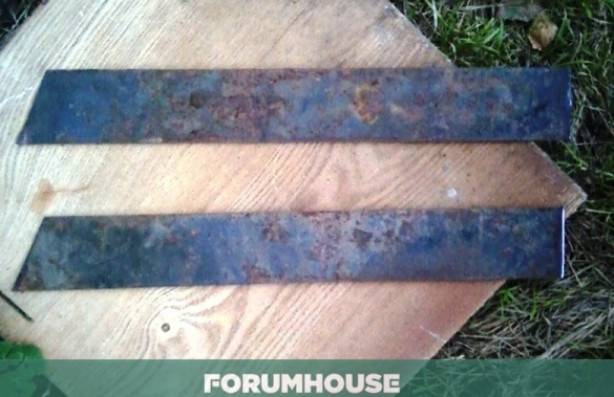

В общем лопатку нужно адаптировать к своему грунту. Если у вас песок, можно ничего не делать, в противном случае рекомендую слегка подогнуть. Главное не перестарайтесь, а то лопатка будет слишком глубоко врезаться и вы не провернете бур. У меня теперь это происходит рывками и прочей дергатней, но мне так больше нравиться.

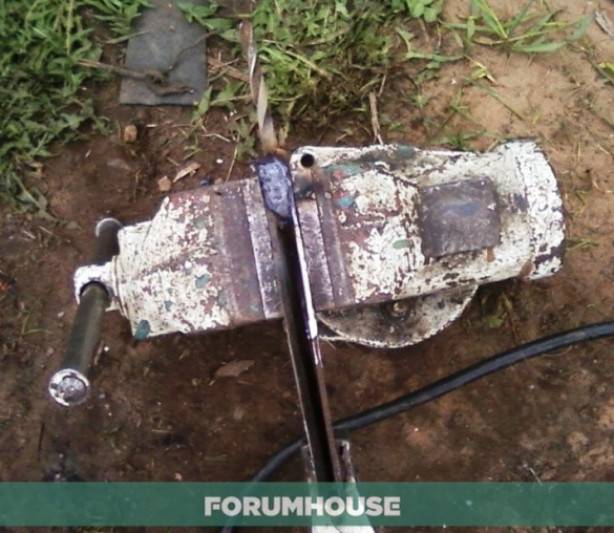

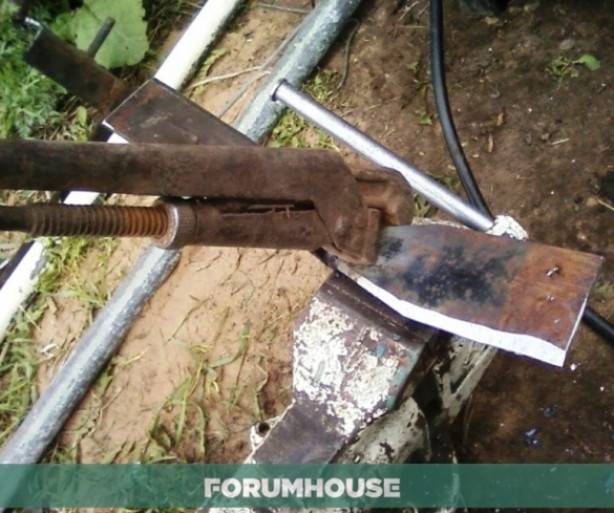

Также лопатку полезно периодически затачивать. Но тут есть хитрость. Во время бурения основной части уширения лопатка затачивается об грунт под «не правильным» углом и когда дело доходит до финальной части, режущая кромка получается слегка загнута вверх, в следствии чего лопатка начинает скользить.

Для устранения этого эффекта лопатку необходимо подточить, изменив угол атаки режущей кромки(лучше сделать ее параллельной горизонту).

Чтобы постоянно не подтачивать лопатку, лучше разрабатывать по несколько лунок. Сначала довести расширения до финальной стадии (пока лопатка не начнет проскальзывать), а потом подточить лопатку и закончить всю партию уширений.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Виды конструкций и использование

Конструкцию инструмента можно менять по своему усмотрению. Например, помимо всего прочего, можно приделать специальный плуг для разрыхления грунта («клыки» или рипперы).

Для бура хватит и двух таких вертикальных «клыков». Только приделывать их нужно близко друг к другу и в горизонтальном положении – это остановит просыпание земли обратно, при этом грунт будет хорошо собираться.

Рипперы будут полезны для всех видов почв, но особенно они нужны для тяжелого грунта, когда очень острые режущие кромки не особенно актуальны.

Пожалуй, здесь больше актуален их наклон, чтобы собирать больше земли. Если в почве содержится много мелких камней, то между кромками делают большее расстояние, чтобы камни не забивались в устройство.

Для нормального сбора грунта у каменистых почв тоже нужны рипперы. Для почвы с большим содержанием глины также нужны рипперы.

Такой бур может справиться не только с камнями, но и с небольшими корнями деревьев.

Использовать такой инструмент достаточно легко. Сначала нужно отметить места бурения в земле, затем снять верхнюю часть, чтобы открылся грунт.

После этого нужно поставить бур на места, где будут скважины, и вращать по часовой стрелке. Во время этого действия происходит наполнение накопителя грунтом.

Периодически нужно доставать прибор и чистить его от земли. Когда нужный размер скважины будет достигнут, опускают рипперы и вращательными движениями расширяют отверстие внизу.

Затем в готовое отверстие ставят рубероидный стакан и арматуру, а потом заливают до верхней части скважины бетоном.

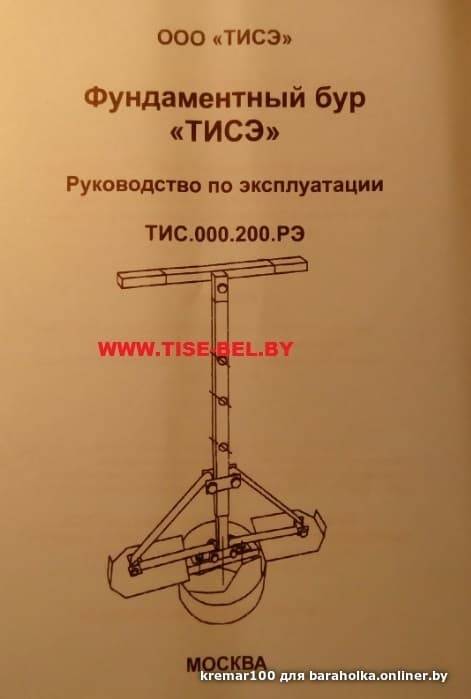

Ниже представлен чертеж использования бура.

Фото:

Однако, несмотря на простоту применения, в использовании такого устройства есть свои нюансы.

Например, чтобы фундаментный бур оставался на прежнем месте и не углублялся дальше, следует покрутить прибор в противоположную (против часовой стрелки) сторону.

Также следует контролировать наклон режущих кромок, чтобы земля сыпалась в накопитель.

Конечно, самодельный фундаментный бур имеет и свои минусы. К примеру, такой инструмент не сделает идеальные отверстия для свай, но это зачастую оказывается не очень важным, поскольку сваи прочно стоят и удерживают дом.

Кроме того, самодельный бур можно усовершенствовать способами, описанными выше и подогнать его под тип грунта.

Разумеется, готовый инструмент в чем-то превосходит приспособление, сделанное в домашних условиях.

Но очень немногим людям бур нужен постоянно – на нечастое использование самостоятельно сделанная вещь вполне подойдет.

Видео:

Для многих людей такой бур – большая находка, т. к. в нем задействовано не очень большое количество материалов, его относительно просто сделать самим.

Кроме того, такой способ вполне экологичен и безопасен для грунта и почвы, потому что не затрудняет движения пород.

Единственное, что может вызвать трудности при использовании такого бура и технологии – это необходимость утепления фундамента, чтобы будущий дом не промерзал.

Важный дисклеймер: Весь описываемый материал — лишь мой опыт. Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
