Буронабивные сваи с ростверком: технология заливки фундамента

Область применения

Есть ряд случаев, когда желательно использовать именно буронабивные сваи:

В среде города рядом с уже возведёнными объектами, где существует опасность разрушения окружающих построек вследствие проведения «тяжёлых» работ.
На ограниченных пространством площадках, где сложно перемещать и устанавливать забивные сваи.
При строительстве на склоне.
На объектах, где на территории стройплощадки наблюдаются плотные грунты.
Когда невозможно произвести забивку или вибропогружение свай из-за грунта естественного происхождения с часто попадающимися валунами.

Устройство буронабивного фундамента с ленточным ростверком в условиях плотной окружающей постройки Источник ekb-doma.ru

Как защитить фундамент от вредного влияния грунтовых вод

Любой фундамент должен быть защищен от разрушающего воздействия грунтовых вод. Для этого:

По всему участку оборудуется дренажная система, которая призвана отвести воду от основания.
Создать по всему фундаменту гидроизоляционный слой и отмостку. Возможно сделать целый тротуар для стекания воды.
На поверхность фундамента нужно нанести цементно-песчаный раствор слоем приблизительно 25 мм. После его просушки необходимо прикрепить к поверхности слой рубероида. Такая смесь при застывании не так пластична, как, например, мастика, поэтому при нагрузках может трескаться.
Также можно использовать битумную мастику вперемежку с известью, которая наносится на боковые стенки фундамента. Заменой извести может стать мел, смешанный со смолой. Мастика перед нанесением расплавляется и наносится в 2 слоя, которые в общей сложности равны 8 мм. Такое покрытие способно создать гладкий водонепроницаемый слой, надежно защищающий фундамент от воды.
Еще одной альтернативой станет гидроизоляционный слой из пленки, рубероида или толя. Куски материала укладываются внахлест, который должен составлять не менее 15 см.

Особенности технологии

Технология устройства буронабивных свай с ростверком

Фундамент на буронабивных сваях с применением ростверка относится к комбинированному типу оснований. При его изготовлении производится стандартная заливка буронабивных свай в скважины, а сверху них дополнительно заливается ростверк, благодаря которому нагрузка рассредоточивается нагрузку на все сваи сразу.

Такая технология целесообразна при ослабленных и сложных грунтах, не в сейсмостойких районах, зонах с сильноразветвлёнными коммуникациями под землёй. При повышенном уровне грунтовых вод, ещё во время проектирования стройки понадобится сразу расписать мероприятия по устранению воды из-за сложности с бурением скважин под сваи.

Как рассчитать основание?

Расчет свайно-забивного фундамента производится по совокупной нагрузке и несущей способности сваи.

Определение нагрузки производится суммированием веса дома, кровельной системы, снега и ветровых нагрузок, имущества и прочих факторов, увеличивающих давление на опоры.

Несущая способность сваи — это сумма сопротивления грунта в нижней части ствола и по боковым стенкам.

Общий вес дома делится на несущую способность одной опоры — получается количество свай, необходимых для образования свайного поля для данной постройки.

ВАЖНО!

Расчет фундамента — сложная инженерная задача, которую должны выполнять опытные подготовленные люди. Самостоятельный расчет может стать причиной деформации или разрушения дома, поэтому рисковать не следует. Как минимум, можно использовать онлайн-калькулятор, но и для него потребуются данные геологоразведки участка.

Преимущества и недостатки технологии

Преимущества фундамента с забивными элементами связаны с конструктивными особенностями и способом передачи нагрузки:

Одна свая в зависимости от сечения и грунта может принять нагрузку от 8 до 60 тонн

Такого основания даже при мелкозаглубленном ростверке достаточно, чтобы выдержать массу трёхэтажного кирпичного дома. Бетон не разрушается в почве, дома могут служить свыше 100 лет

Свайные фундаменты не поддаются смещению в горизонтальной и вертикальной плоскости, что важно на пучинистых грунтах. Длина конструкции позволяет проходит слой торфяника до 30 м глубиной и опереть строение на твёрдый грунт

Скорость заделки для частного дома занимает не больше 2 дней. Низкая стоимость фундамента для лёгких грунтов.. Недостатки жб свай связаны с особенностями монтажа:

Недостатки жб свай связаны с особенностями монтажа:

необходимо учитывать ударные нагрузки на близкорасположенные дома;
невозможность возведения в стеснённых условиях, так как потребуется значительное пространство для забивной техники и подвоза стройматериала.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

l – оптимальное расстояние между опорами
Р – показатель несущей способности сваи
Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

В – ширина ленты
М – вес здания
L – показатель длины ростверка
R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Технология монтажа буронабивных свай: пошаговая инструкция

Расчет буронабивного фундамента с ростверком

Преимущества фундамента на сваях

Какие сваи использовать

Пошаговая инструкция свайно-ростверкого фундамента

Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.

Размеры ростверка

Диаметр воронки составляет 30 см, а длина штанги — 5 м. Вначале определим количество столбцов, при этом учтем, что дом имеет размеры 5 Х 8 м. А расстояние между столбиками должно составить 1,5 м — коэффициент, который может быть максимум 2 м (рисунок 1).

Зная эти величины, определяем, что понадобится 10 свай, глубина залегания которых составляет 2 м, но при этом они выступают на 20 — 30 см над грунтом.

Высота ростверка составляет 0,25 м, а ширина не должна быть меньше ширины цоколя. Если цоколь не предусмотрен, тогда ширина ростверка должна быть равна ширине наружной стены, но не меньше 0,4 м. Лента расположена на расстоянии 10 до 15 см от грунта.

Цена фундамента на буронабивных сваях с верхним ростверком под ключ, руб.

Верхняя лента, м*м	d=300мм(диаметр столба)h=300мм(высота ленты)b=300мм(ширина ленты)	d=400мм(диаметр столба)d=400мм(высота ленты)d=400мм(ширина ленты)
6х6	158 000 р.	167 000 р.
6х8	165 000 р.	188 000 р.
8х8	181 000 р.	209 000 р.
8х10	202 000 р.	229 000 р.
10х10	215 000 р.	248 000 р.
10х12	233 000 р.	269 000 р.
12х12	255 000 р.	287 000 р.

*При условии, что на участке имеется электричество, вода и условия для проживания бригады. В стоимость входит:

Выезд специалиста, планировка территории, подготовка тех. задания
Земляные работы, буровые работы, устройство скважин под столбы, рытье траншеи
Песчаная подушка под фундамент

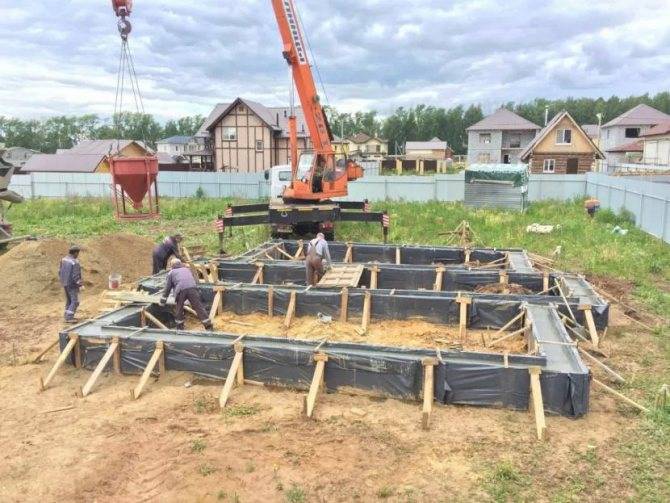

Монтаж опалубки
Вязка арматуры
Заливка бетона
В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД)

Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции. **Позвоните нам для того чтобы узнать более точную стоимость буронабивного фундамента с верхним ростверком, и получить смету.

Бесплатная консультация инженера +7 (812) 602-76-97

Как выстроить буровой свайный фундамент с подвешенным монолитным ростверком

Технология требует проведения следующих работ:

Разметки участка с определением главных осей;
Выравнивание грунта и копания траншеи;
Засыпка дна траншеи песчаной смесью толщиной в 20 см;
Пробуривание скважин ниже точки промерзания грунта на 15 см, армирование шурфа, заливка скважин раствором.

Гидроизоляция оголовка сваи рубероидом;
Монтаж опалубки;
Проводка вентиляции;
Армирование ростверка прутком толщиной от 12 мм;
Заливка ростверка бетонной смесью с обязательным уплотнением смеси;
Демонтаж опалубки.

Скорость возведения фундамента зависит от размеров дома, ориентировочно все работы занимают неделю. Свайно-буровой фундамент с монолитным ростверком подвешенного типа подходит для строений любого типа, толщина стен которого не превышает 30 см.

Технология обустройства ростверка заглубленного повторяет все действия, но добавляется слой геотекстиля на песчаную подушку. Это делается для того, чтобы влажность грунта не нарушила целостности подошвы основания. По времени устройство ростверка заглубленного типа своими руками занимает ровно столько же, сколько и строительство основы с висячим ростверком.

Методы и целесообразность устройства буронабивных опор

Конструкция буронабивных свай предельно проста. Их принято сооружать на участках с небольшой площадью. На грунтах, подверженных подтоплению. На каменистых и слабых грунтах. На обрывах и вблизи водоёмов. Целесообразность применения такой технологии объясняется их минимальным воздействием на грунт и соседние дома и постройки. Кроме этого, буронабивные сваи, цена которой значительно ниже ленточного фундамента, при устройстве менее трудоёмкие. Изготовление буронабивных опор производится прямо на месте строительства.

В зависимости от характера грунта устройство буронабивных свай, технология изготовления которых не требует больших финансовых вложений, производится тремя способами:

На насыщенных водой, неустойчивых грунтах применяется метод обращения водно-глинистой смеси. Такой раствор глины насосом по шлангу под определённым давлением подаётся в шурф. При заполнении скважины раствор, смешавшись с грунтом, выдавливается наружу. Стекает в отстойник и опять направляется в скважину. На стенках скважины формируется обмазка из глины. Она препятствует проникновению в полость влажности. Потом монтируется металлический каркас из прутьев. И в скважину подаётся бетонный раствор, который постепенно выдавливает глину.
Сухой способ применяется тогда, когда характер грунта позволяет не укреплять стенки скважин. Скважина глубиной до тридцати метров и диаметром от сорока до ста двадцати сантиметров бурится с использованием шнековой колонки или ковшевого бура. Основание шурфа иногда расширяют специальным устройством. После монтажа металлического каркаса подаётся раствор бетона.
Обсадные трубы при установке свай используются при любом типе грунтов. Бурение скважины производят вращательным или ударным способом. Трубы опускают в скважину методом забивки, вдавливанием гидродомкратами или вибрационным погружением. После устройства обсадных труб, туда опускается каркас из металлических прутов, и производится бетонирование.

Для подготовки раствора глины используются специальные смесители, насосы грязенагнетательные, ёмкости-отстойники для смеси. Для недопущения загрязнений площадки, где изготавливается свайный фундамент, по периметру монтируют деревянные желоба. По ним будет подаваться в отстойник раствор, выдавленный из скважины.

Ростверк – это часть свайного фундамента, которая объединяет оголовки свай, и усиливает фундамент. Он может быть выполнен из дерева, бетона или же из железа. Ростверк делают монолитным, заглублённым или висячим. Монолитные и заглублённые конструкции изготавливают для того, чтобы оградить пространство между землёй и нижним перекрытием от попаданий разного мусора. Особенно это актуально, когда высота свай менее полутора метров. Ростверк ещё служит дополнительной опорой всей конструкции дома.

Опоры бетонные буронабивные классифицируются по следующим признакам:

1. По форме бывают:

Цилиндрические опоры с равным или разным по всей длине сечением.
Стержни с уширением на одном конце.
Прямоугольные сваи с разными или равными сечениями.
Прямоугольные сваи с уширением на одном конце.

2. По материалу изготовления бывают:

Из бетонного раствора с арматурой из железа.
Из бетонного раствора без армирования.
Из смеси цементно-песчаного раствора.

3. По технологии армирования могут быть:

Армированные полностью по всей длине стержня.
Армированные частично с использованием пространственного каркаса.

Как сделать буронабивной фундамент для каркасного дома и других строений

Технология обустройства конструкции на буронабивных сваях зависит от того, какой тип ростверка был выбран, однако начальные действия одинаковы для обеих разновидностей:

Разметка территории, нанесение углов, определение основных осей;
Подготовка участка: уборка мусора, выравнивание рельефа;
Земляные работы (выкапывание траншеи либо бурение шурфа под сваи, отсыпка песчано-щебневой подушки высотой 200 мм, вывоз грунта).

пример монтажа ленты обвязки

Дальнейшие действия зависят от разновидности конструкции. Если под здание закладывают фундамент с подвешенным ростверком, то сначала забивают сваи, затем проводят гидроизоляционные работы и собирают опалубку для заливки смеси. Бетонный состав не должен быть слишком жидким, поскольку это отрицательно сказывается на прочности фундамента; для того, чтобы укладывать смесь было легче, в состав добавляются специальные пластификаторы. После заливки бетона опалубку убирают.

При строительстве фундамента с ростверком углубленного типа после подготовки траншеи на дно укладывают геотекстиль и устанавливают деревянную опалубку; для свай можно использовать асбестовые трубы, более дешевый вариант – рубероидная рубашка. Этот же материал применяется в дальнейшем для внутренней изоляции. После этого в опалубку монтируется усиливающий каркас: для него применяется арматура 10-12 мм, необходимо четыре прутка для связки. Фиксация производится с помощью проволоки или стяжек из пластика. Затем производится заливка бетона и удаление опалубки.

Видео с рассказом о том как человек строил свой буронабивной фундамент с монолитным ростверком:

Земляные работы

Учитывайте, что при бурении, скважина выходить шире чем диаметр бура. Для определения итогового размера скважины рекомендуется пробурить тестовую скважину в таком же грунте как на площадке.

После бурения, скважина очищается от рыхлого грунта. Скорее всего очистить полностью скважину не получится. Грунт, что не получается вынуть из скважины, трамбуется.

На дно скважины укладывается подушка 30-50 см (зависит от грунта). Используйте песок крупной и средней фракций. Подушка так же трамбуется.

Если ростверк заглубленный, то под него устраивается песчано-гравийная подушка как под ленточный фундамент. Для “висячего” ростверка земляные работы не нужны.

Этапы монтажа

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Правила расчета и обустройства ленточного ростверка

Верх каждой сваи должен заделываться в ростверк примерно на 10 см. Для этого арматурные прутья столбов загибаются параллельно земле и прикрепляются вязальной проволокой к арматуре ростверка. Столбик в высоту должен быть не менее 30 см. Чаще всего он выполняется из монолитного армированного бетона. Для его заливки монтируется опалубка, дно которой делают из доски толщиной минимум 40 мм, иначе в процессе наполнения опалубки жидким бетоном оно может переломиться. Для того чтобы не допустить потерь цементного молочка, изнутри опалубку выстилают полиэтиленовой пленкой.

Рисунок 2. Схема устройства сваи фундамента.

Арматурный каркас рассчитывается таким образом, чтобы он отстоял от стенок опалубки на величину тройного диаметра прутьев арматуры. Нижний и верхний пояс желательно зафиксировать, чтобы арматура не могла передвигаться во время заливки бетона . Сделать это можно с помощью горизонтальных стержней, вставленных в отверстия боковых стенок. Через 25-30 минут после заливки опалубки их удаляют.

При небольших нагрузках на свайный фундамент допустимо применение синтетической арматуры. Залитую бетонную массу нужно обработать строительным вибратором или проткнуть в нескольких местах прутом арматуры. Делается это для удаления воздуха из бетона. Сверху залитый ростверк накрывают полиэтиленовой пленкой. В течение следующей недели пленку снимают, бетон смачивают и снова закрывают.

Ростверк на пучинистых грунтах должен находиться на уровне около 20 см над землей.

Ширина его равна примерно ширине цоколя или толщине стен. На практике его делают шириной не менее 40 см, а его высота составляет 30 и более см. Ростверк не должен пересекаться с различными трубопроводами и иметь швов и стыков. Правильность и ровность верхней плоскости проверяется уровнем.

В качестве арматуры используются прутья диаметром 10 — 14 мм. Желательно, чтобы их длина соответствовала размеру стены. Количество прутьев, которое должны содержать верхняя и нижняя ленты (вместе), зависит от их диаметра. При толщине 10 мм понадобится до 8 прутьев, при 12 мм диаметре — до 6, а если их сечение составляет 14 мм, тогда применяют от 4 до 5 штук. Свайный фундамент с ростверком не предназначен для многоэтажных зданий, но он может оказаться незаменимым при малоэтажном строительстве домов, офисов, магазинов, бань на рыхлых грунтах.

Технология расширения нижнего конца скважины

Сваи с расширенным концом более устойчивы Расширенный нижний конец на опоре придает ей значительную прочность и устойчивость. Рассмотрим методы и способы устройства расширенного основания:

механическим способом скважина с расширенным основанием бурится с помощью специального устройства с раскрывающимися на конце лопастями до 3 м в сечении. Управляется с поверхности земли с помощью гидравлического устройства. При монтаже расширения бурение ведется одновременно с подачей циркулирующей глиняной смеси, которая предохраняет стенки от осыпания;
метод взрыва детонатора в полости шахты. В скважину опускается взрывное вещество, обсадная труба заполняется бетонным раствором на 1,5-2 м, трубу поднимают на 0,5 м вверх, приводят в действие детонатор, провода от которого находятся на поверхности. Образуется воронка сферической формы, она быстро заполняется бетоном, подающимся из обсадной трубы;
расширение можно создать путем утрамбовки грунта с помощью специальных устройств. Но качество изготовления опоры по такому методу трудно оценить с поверхности.

Несколько деталей напоследок

Оценивая массу дома, которая будет давить на буронабивной фундамент с заглублённым ростверком, берите в расчёт также и снеговую нагрузку. Асбоцементные либо стальные трубы в основном используются двухметровыми с диаметром пятнадцать – двадцать пять сантиметров. На одну сваю должно давить не больше 1600 килограммов массы дома, а исходя из этого, можно рассчитать и количество потребных свай, и дистанцию промежутков между ними. Средние по величине и массе дома нуждаются в трёх-пяти десятках свай. Указанный выше пример с рубероидом можно реализовать на практике лишь в устойчивом грунте. Если же есть вероятность подвижек, то остаётся исключительно вариант со стальными трубами. Снаружи заизолировать их от влаги поможет тот же рубероид (в два слоя). Арматура внутри труб защищается от влаги тем, что не доходит до земли нескольких сантиметров. Сверху же делается выступ для увязки с арматурой ростверка.
