Материалы и инструменты
В таблице указаны материалы и инструменты для каждого этапа работ.
| Пиломатериалы | Крепления | Изоляция | Инструменты | Химия |
|
|
|
|
|
Когда нужно утеплять потолок
Законы физики, известные со школьной скамьи, гласят, что более теплый воздух всегда стремится подняться вверх. В случае, когда в помещении чердака отсутствует отопление, тепло, поднимающееся с этажа, расположенного ниже, будет попадать на чердак, а оттуда — выходить наружу. Потери тепла в таких обстоятельствах могут составлять до 40%. Согретые воздушные массы могут проникать сквозь зазоры деревянного потолка и микротрещины в бетонной плите перекрытия. Грамотно обустроенная теплоизоляция позволяет снизить процент теплопотерь, устранить промерзание и, в конечном счете, поможет вам сократить уровень расходов на отопление жилья.
Мнение эксперта
Константин Александрович
В каждом частном доме, где имеется «холодный» потолок, следует теплоизолировать перекрытия. Причем, мероприятия по утеплению могут производиться как на стадии строительства, так и в процессе проживания в уже построенном коттедже. В последнем случае монтаж утеплителя производится тогда, когда старые перекрытия утрачивают изолирующие качества в процессе естественного износа конструкции.
Функции пароизоляции
Пароизоляция при креплении в конструкцию потолка или пола в доме выполняет не только указанное выше назначение. Укладка материала позволяет говорить о следующем:
- конструкция потолка, помимо защиты от увлажнения, получает протекцию от большинства видов органических повреждений (плесень, гниль, грибок), которым для размножения требуются теплые и влажные условия;
- укладка пленки в перекрытии подвала, чердачном или в межэтажных конструкциях позволяет существенно увеличить сроки службы древесины, сократить частоту ремонтов (существенная экономия при эксплуатации);
современные материалы способны создать дополнительную защиту потолка при возникновении пожара и увеличить его огнестойкость, что важно для того, чтобы люди в доме успели эвакуироваться;
укладка материала, который обладает хорошим сроком службы, – единичное мероприятие, чаще всего замена пароизоляции не требуется, слой не выходит из строя.
Монтаж деревянных балок перекрытия
Характеристика теплоизоляционных материалов
Производство материалов для удерживания тепла в помещении идет в ногу со временем. С каждым годом, в производство поступают новые улучшенные материалы.
На первом месте стоит здоровье потребителей и состояние окружающей среды. Данным требования соответствуют в полной мере утеплители фирмы KnauF.
Экологичность в моде, как и забота о собственном организме.
При выборе материалов в первую очередь необходимо обращать внимание на:
- уровень проводимости тепла;
- легкость;
- влагостойкость;
- пожаростойкость;
- низкий уровень выделения ядовитых веществ либо их отсутствие;
- неподверженность гнилостным и грибковым процессам;
- воздухопроницаемость;
- устойчивость к атакам грызунов;
- гибкость и прочность одновременно;
- влажность сорбционная;
- тепло- и морозоустойчивость.
Уровень сохранения тепла варьируется от 15% до 35%. В зонах с суровым климатом необходимо тщательно утеплять перекрытия на чердаке, иначе на обогрев дома придется выкидывать немалые суммы.
Хороший уровень утепления чердака дает меньшие перепады температуры и уменьшает образование конденсата под крышей. А это, в свою очередь, хорошая защита от плесени.
Важно! Качественная укладка теплоизоляционных материалов, гарантирует сохранение благоприятного микроклимата в доме. Спасает от холода зимой, и от жары летом
Пароизоляция защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий. Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам.
О качестве укладки теплоизолята в доме свидетельствует отсутствие наледи и сосулек под кровлей, либо их минимальное наличие. Во избежание оттока тепла из дома и появления высокой влажности, на первоначальном этапе застройки дома, необходимо тщательно утеплять межэтажные перекрытия.
Организация вентиляции
Основное назначение вентиляции в данном случае состоит в следующем:
- удаление излишков водяных паров, проникающих через перекрытие снизу из жилой части здания, с целью не допустить появления конденсата и увлажнения утеплителя и стропильной системы кровли;
- создание оптимального микроклимата.
- Вентиляция происходит за счет двух видов продухов:
- карнизных (воздух, проходящий через них, называется приточным);
- коньковых (через них проходит вытяжной воздух).
Их общая площадь должна составлять 0,2-0,33% от площади покрытия крыши, другими словами для площади покрытия в 1000 кв.м. площадь продухов должна варьироваться в пределах от 2 до 3,33 кв.м. Данный расчет выполняется в соответствии с нормами СНиП, а сделать его достаточно просто. Он одинаково относится к различным вариантам кровельного пирога с покрытием из металлочерепицы, профнастила или мягкой черепицы.
Основное правило расположения продухов заключается в следующем: наиболее эффективна работа вентиляционной системы при максимальном удалении входного и выходного отверстий.
В большинстве случаев используют схему с примерно равномерным устройством продухов по периметру здания под свесами и по всей длине конька крыши.
Зачастую выполняется дополнительное вентилирование через устанавливаемые на фронтонах или скатах кровли слуховые окна, которые оказывают помощь в усиленном проветривании. При их установке руководствуются правилом симметрии: чтобы не допустить наличие невентилируемых участков, слуховые окна должны располагаться на противоположных скатах.
Обычно слуховые окна выполняются трех видов:
Их устанавливают таким образом, чтобы нижняя часть окна была на расстоянии не более 1 метра от уровня пола, а верхняя – выше минимум на 1,75 метра от уровня пола. Зачастую слуховые окна используются в качестве выхода на крышу с целью осмотра кровли и установленных на ней элементов системы вентиляции и дымоходов. Иногда для этого производят монтаж специального люка.
Для того чтобы избежать попадания птиц, продухи снабжаются защитными сетками или решетками, а на слуховые окна устанавливаются жалюзи.
Расчет деревянной балки чердачного перекрытия. Рассчет деревянной балки: методология и формулы расчета деревянных балок перекрытия на прочность и прогиб
Виды конструкций перекрытий
Утепление перекрытия чердака керамзитом
Керамзит получают путем обжига глины.
- низкая теплопроводность;
- натуральность;
- экологичность;
- легкость;
- доступность.
Недостаток связан со сложностью подъема керамзита на высоту чердака.
Керамзит обычно применяется в том случае, если необходимо выполнить утепление чердачного перекрытия по плитам.
Технология утепления чердака керамзитом
Работы выполняются в три этапа:
плита осматривается на предмет наличия щелей и трещин. Их заделывают раствором или накрывают плотной бумагой. Выступающие элементы трудностей с засыпкой керамзита не создают.
монтируют обрешетку из бруса. На нее в дальнейшем будет настелен черновой пол.
сыпучий утеплитель высыпают на плиту и выравнивают с помощью обычных граблей. Толщина слоя 250-300 мм. Передвигаться по керамзиту можно без ограничений.
В завершении монтируют черновой пол или заливают песчано-цементной стяжкой.
Обратите внимание, утепление чердачного деревянного перекрытия имеет некоторые нюансы:
дерево подвержено гниению, а значит пар, поднимающийся наверх должен свободно проходить. Неправильный монтаж пленок или использование не дышащих материалов, например, рубероида приведет к разрушению древесины в будущем.
используя фольгированный утеплитель, нужно размещать его фольгой вниз. Так древесина будет защищена от попадания воды и вместе с тем, не будет накапливать влагу пара.
Схема утепления чердачного перекрытия для утеплителей различного вида приведена ниже.
Заключение
В данной статье мы остановились на основных этапах и особенностях утепления чердачных перекрытий частного дома с использованием утеплителей различных видов. Надеемся, что эта информация будет полезной для вас.
Что означает устройство такого чердака?
Пол на чердаке своими руками
Общие сведения
Как выбрать?
При выборе теплоизоляционных материалов учитывают вид перекрытия и особенности утеплителя. Характерные качества теплоизолятора становятся решающим критерием.
Во внимание принимается ряд факторов:
- Уровень теплопроводности. Лучший утеплитель имеет низкую теплопроводность при малой толщине слоя.
- Вес. От веса зависит нагрузка на перекрытия.
- Огнестойкость и морозостойкость. Материал не должен возгораться.
- Удобство монтажа.
- Долговечность. Утеплитель должен быть прочным, не разрушаясь под воздействием неблагоприятных условий.
- Экологическая чистота. Чем натуральнее состав материала, тем он безопаснее для здоровья человека.
- Стоимость. При частном строительстве нередко цена становиться главным критерием.
Конструкция и безопасность
При устройстве такой кровли помимо обеспечения грамотной конструкции кровельного пирога, тщательного подбора требуют и материалы, используемые при укладке всех его слоев.
Почвенный слой и тротуарная плитка. Для облагораживания верхнего слоя кровли используют зеленые насаждения, газоны и клумбы, а для пешеходной зоны – тротуарную плитку. Все это создает дополнительную нагрузку на здание, поэтому необходимо обеспечить максимальную прочность несущих конструкций.
Рекомендуем прочесть статью, как возвести каркасный дом с плоской крышей.
Дренажный слой. Его иногда называют «сердцем», он отвечает за ликвидацию застоя воды в верхних слоях пирога и нижних частей почвенного слоя. В качестве дренажа используется щебень или гравий (20-40 мм), а также геотекстильное дренажное покрытие.
Теплоизоляционный слой. Теплоизоляцию рассчитывают, взяв за основу тип строения, этажность. Толщину утеплителя выбирают в промежутке 5–30 см – такие ограничения необходимы, чтобы избежать лишней нагрузки на гидроизоляцию.
Гидроизоляционный слой. В качестве гидроизоляции используют более эластичный и прочный материал, мембраны ЭПДМ, ТПО, ПВХ или битумные рулоны , что позволяет справиться со всеми нагрузками от верхних слоев пирога.
Водосточная система.Она обеспечивает слив атмосферных осадков с плоскости кровли, нормальное функционирование системы дренажа. Водосточная воронка должна быть двухуровневой и обогреваемой.
Как утеплять деревянные перекрытия и полы
Часто приходится решать вопрос как утеплить деревянные перекрытия, ведь они встречаются почти во всех частных домах. Легкие деревянные балки (лаги) не требуют повышенной крепости стен и фундамента, не дорогие, просто устанавливаются.
Балки обшиваются сверху и (или) снизу чаще досками образуя пол и потолок. Принципы утепления всех деревянных перекрытий схожи между собой, рассмотрим подробней эти технологии.
Выбрать утеплитель для деревянного перекрытия
Чтобы дерево долго служило, оно должно дышать, т.е. не соприкасаться с материалами которые ограничивают движение воздуха. Или хотя бы большая площадь поверхности дерева не должна изолироваться.
В противном случае деревянные детали могут быстро сопреть, сгнить из-за нарушения парообмена. Уже по этой причине для утепления деревянных перекрытий в основном выбирается минеральная вата или другие паропрозрачные материалы.
Опять же выбор падает на не горючие материалы — минеральную вату, керамзит, вермикулит.
Пенополистиролы выделяют яд при плавлении или горении. Внутри помещения они должны располагаться за штукатуркой толщиной от 3 см, которая противостоит воздействию пламени не менее 30 минут. А также не должны соприкасаться с горячими трубами, электропроводкой.
Толщина утеплителя
При выборе толщины утепления по перекрытию лучше всего воспользоваться рекомендациями СНиП. Тогда утепление получится экономически целесообразным. Применить тонкий слой утеплителя просто не выгодно.
Исходя из рекомендуемого сопротивления теплопередаче перекрытия, не сложно высчитать приблизительную толщину утеплителя (сопротивление теплопередачи разделить на коэффициент теплопроводности материала). При этом сопротивление теплопередаче непосредственно перекрытия игнорируется как незначительное.
Так, для региона Москва, для утепления чердачных перекрытий домов потребуется не менее 20 см толщины минеральной ваты. А для утепления полов — не менее 16 см минеральной ваты.
Конструкция перекрытия
Рассмотрим чердачное перекрытие. Обычно утеплитель укладывается между лагами. Но часто их высота не достаточная, поэтому приходится поверх лаг строить контрообрешетку, а поверх нее уже какой либо настил.
Минеральную вату нужно укрыть диффузионной мембраной, чтобы волокна не разлетались, а также, чтобы не воздействовало ветровое давление. Мембрана крепится к боковинам лаг степлером также как и пароизоляция. Слой керамзита нужно укрывать поверху пергаментом, песком и т.п. но на этот раз, чтобы предотвратить конвекционные потоки внутри утеплителя.
При укладке пароизоляции, мембран, утеплителя наибольшее внимание следует уделить устранению всевозможных щелей, зазоров, нарушений сплошности. Мостики холода значительно снижают эффект от утепления
Звукоизоляция, в чем ее особенность
Межэтажные деревянные перекрытия, как правило, не нуждаются в утеплении, если только не предусмотрена разница температур между этажами. Но звукоизоляция перекрытий часто крайне важна.
Для звукоизоляции применяется минеральная вата, как хороший поглотитель звука. Но конструкция должна быть другой. Деревянные лаги являются проводником ударного звука, перенаправляя его к тому же на стены, поэтому они должны быть изолированы.
По лагам делается черновой пол. На него укладываются жесткие плиты минеральной ваты плотностью от 60 кг/м кв, и толщиной от 40 мм. Поверху делается плавающая (не контактирующая со стенами) сухая стяжка полов, обычно из ГВЛ. В результате получается звукозиоляционный пирог — поглотитель между двумя отражателями.
Особенность конструкции деревянного перекрытия — недопущение разлета по жилому помещению опасных волокон минеральной ваты в течении всего срока эксплуатации. Пространство, где она находится, обязательно герметизируется, в том числе и мембранами.
Особенности утепления деревянных полов
Полы на лагах утепляют по тому же принципу что и чердачные деревянные перекрытия — утеплитель располагается между лаг на деревянных щитах которые закреплены снизу. Вопрос лишь в вентиляции слоя утепления.
Если подпол отлично вентилируется, т.е. он будет замораживаться и влажность там не повышается, (или для домов на сваях с ростверком и открытым подпольем) то пароизоляцию естественно нужно укладывать со стороны помещения.
Для утепления подполья с верхним проветриванием и пароизоляцией от грунта, лучше применить более экологичные утеплители. В крайнем случае, все тот же пенопласт, оградив его металлосеткой от мышей снизу.
Утепление чердака в частном секторе
Утепление при помощи минеральной ваты
Утепление минеральной ватой — еще один, не менее популярный способ. Минвата повсеместно используется для утепления квартир, домов, балконов, лоджий. Причем, как потолков, так и фасадов. Спектр ее применения не менее широкий, чем у пенопласта.
Так же, как и у пенопласта, у минеральной ваты есть свои достоинства:
- относительно невысокая стоимость,
- она непригодна в пищу грызунам и насекомым,
- работать с ней достаточно легко,
- материал считается трудновоспламеняемым.
Но, кроме всего прочего, у минваты есть и свои характерные недостатки, связанные, по большей части, с ее структурой, с природой самого материала:
- при намокании она теряет свои ценные качества. конечно, если на нее попадет несколько капель воды, ничего страшного не случится, но если у вас с завидной регулярностью протекает крыша, в вате будет накапливаться сырость — тогда она не только перестанет выполнять свои функции, главная из которых — сохранение тепла, но и со временем станет местом жительства грибковых образований. А выращивание таких вот «грибов» на чердаке вряд ли входит в ваши планы,
- вату нельзя прессовать по тем же причинам. Нет, плесень от этого в ней не заведется, но ее эффективность снизится примерно на 30–40%, — смотря, как «постараться»,
- людям с заболеваниями дыхательной системы (например, с астмой) на минеральную вату лучше вообще не смотреть. Но если довелось с ней работать, то необходимо применить средства индивидуальной защиты — конечно, не противогаз, но, хотя бы, марлевую повязку.
Не сказал бы, что недостатки у минваты весомые, чтобы не рассматривать ее в качестве возможного варианта. Повторюсь, минеральная вата — это доступный, надежный и распространенный утеплитель
Главное — это соблюдать меры предосторожности и не нарушать правил эксплуатации
Вообще, при покупке, уточните у продавца консультанта, не требуется ли при использовании конкретного вида создать особые условия. Приобрести минвату можно в виде рулонов или плит. Если вам необходимо утеплиться изнутри — покупайте плиты, если снаружи — без разницы, но, все-таки, между балками удобнее раскатывать рулоны, чем укладывать листы. Кстати, подробнее об утеплении изнутри читайте в отдельной статье «Утепление потолка в квартире и частном доме».
Что касается толщины, то, опять же, чем толще слой — тем теплее будет в помещении. С учетом природных условий, на чердаки, как правило, укладывают слой минваты от 15 см до 30 см и более.
Еще один важный момент: если вы используете несколько видов утеплителя (да, так тоже можно), то нижний слой должен быть наименее паропроницаемый. Другими словами, укладывать минеральную вату на пенопласт можно, а пенопласт на минеральную вату — нельзя. Если есть необходимость в шумоизоляции, рекомендуется использовать минвату с плотностью 40 кг/м³.
Вот мы и подошли к сути данного раздела. Приступаем к работе:
- обязательно (!) проверяем доски на наличие гнили. Внешне они могут выглядеть целыми, но, если при ударе молотком вы услышите глухой звук — скорее всего, она прогнила внутри. Ее следует заменить новым фрагментом, обработанным антисептическим средством. В общем, подготовка та же, что и при использовании пенопласта,
- проверяем крышу. Если она хоть немного протекает — минвата вам этого не простит. Потому обязательно устраните течь,
- проверяем коммуникации. Хоть минеральная вата и является трудновоспламеняемым материалом — перестраховаться все-таки стоит,
- очищаем поверхность от мусора,
- сооружаем деревянный каркас,
- укладываем пароизоляционный материал. На всякий случай скажу, что пароизоляцию нельзя укладывать с двух сторон. Если вы вдруг захотите расстелить ее сверху — выдержитесь от этого пагубного желания. Конденсату будет некуда испариться, и тогда минеральная вата начнет медленно, но уверенно преть,
- раскатываем рулоны между балками (ну или укладываем плитки),
- монтируем деревянное основание,
- наслаждаемся проделанной работой.
Можно обойтись и без монтажа жесткого пола. Это не обязательно, но, опять же, по поверхности нельзя будет ходить или что-то ставить (помним, что вату нельзя подвергать прессованию).
Мы уже рассмотрели два популярных способа утепления дома с холодным чердаком. Теперь рассмотрим другие варианты. Сразу скажу, что они более трудозатратные, но, в то же время, более экономичные с точки зрения финансов. Один из таких способов — использование керамзита.
Требования к изоляции по деревянным балкам и ЖБ-плитам
Чердак позволяет следить за состоянием кровли изнутри дома, и в случае необходимости, своевременно ремонтировать фронтоны и конструкционную основу крыши. Особенностью холодного чердака является то, что он сделан таким образом, что потоки воздуха обеспечивают вентиляцию через карнизные и вытяжные отверстия (конек).
Для холодных чердаков черновой пол чаще всего выполнен из монолита или ЖБ-плит, а теплоизоляцию обустраивают как по деревянным балкам, так и по железобетонным, в зависимости от типа возведенной конструкции.
Особенностью холодного чердачного перекрытия, в отличие от теплого, является то, что он нуждается в создании пароизоляции. Для этого в работе обязательно используют паронепроницаемую мембрану.
Для холодного чердака применяют различные типы утеплителей (мягкие, полутвердые, твердые), которые закладываются между лагами или балками потолка. Также обязательно применяются гидроизоляционные материалы жидкого типа (через напыление) по монолитной основе, а также в виде рулонов или листов рубероида, наклеенных на мастику.
Общие требования, которые предъявляются к теплоизоляции холодных перекрытий, касаются всех типов чердаков, и указаны в таких основных нормативах, как:
- СНиП II-26-76;
- ГОСТ 17177-94;
- ГОСТ 31309-2005;
- ГОСТ Р 52953-2008;
- ГОСТ 31913-2011;
- СП 17.13330.2011;
- СП 17.13330.2017.
Требования к теплоизоляции холодного чердачного перекрытия, согласно перечисленным нормативам, дают отсылки к другим нормам из нижестоящих документов (отсылочных). Представленные технические нормы заключаются в следующих моментах (требованиях):
Качество материала. Утеплитель должен быть произведен в заводских условиях, иметь сертификат качества, соответствовать стандартам ГОСТов, и храниться при допустимой температуре +18-23°С.
Пожаробезопасность. Состав материала делают негорючим, не склонным к самовозгоранию, и стойким к огню в экстренной ситуации, в течение 1,5-2 часов.
Надежность. Требуется хорошее прилегание к поверхности и формирование теплого слоя пола чердака, который защитит жилое помещение от сквозняков, конденсата и перепадов температур в холодное время года.
Долговечность. В инструкции желательно указание производителя о том, что теплоизолятор прослужит более 10 лет.
Плотность и прочность. Характерные качества утеплителя должны быть указаны в сопроводительных материалах.
Высокие водоотталкивающие свойства. Эта характерная особенность очень важна для того, чтобы внутренний слой теплоизоляции не намокал, не впитывал воду, не формировал очаг грибков и плесени, а материал можно было клеить сразу, после приобретения.
Внешний вид
Это качество теплоизоляционного материала важно потому, что он участвует в формировании слоев, создающих ровную поверхность для пола, который потом будет легко отделать любым материалом (линолеумом, ламинатом, чистовыми досками)
Также некоторые строители обращают внимание на уклон материала. Он не должен быть больше 0,2 %. Для плотного прилегания утеплителей на холодном чердаке используют контробрешетку
Для плотного прилегания утеплителей на холодном чердаке используют контробрешетку.
Утепление чердачного перекрытия
Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:
- стоимость;
- доступность;
- легкость монтажа;
- климатические условия;
- экологичность;
- противопожарная безопасность.
Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.
На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:
- Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
- Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
- Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
- Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
- Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
- Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
- Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
- Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
- Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
- Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.
Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.
Чердачное перекрытие по балкам: технология монтажа по шагам
Согласно результатам расчета, выбирают сечение бруса. Обычно его высота составляет 150-250 мм, а ширина – 100-250 мм. Иногда брус заменяют досками с линейными размерами 100-250 мм и 40-80 мм. При этом достигается экономия пиломатериалов, и несколько снижаются эксплуатационные характеристики будущей конструкции — однако для чердачного перекрытия это некритично. Желательно, чтобы высота бруса равнялась толщине расчетного слоя теплозвукоизоляции.

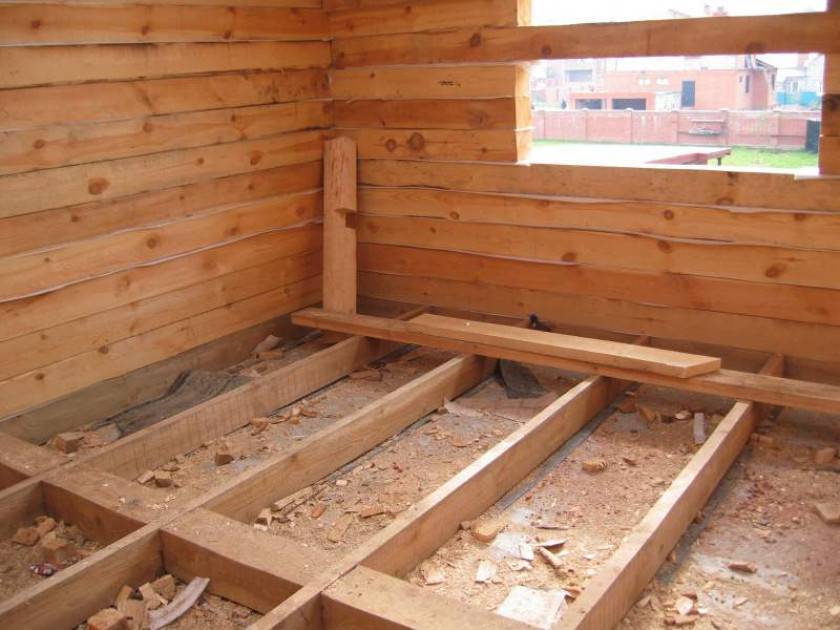

Особенности установки деревянных балок
Шаг балочных элементов зависит от расчетной нагрузки, выбранного сечения и длины пролета. Обычно интервал между соседними балками выдерживают от 300 до 600 мм, согласовывая его с шириной листов подшивки.
Деревянные перекрытия изготавливают в такой последовательности.
1. Концы деталей, которые будут контактировать с бетоном или кирпичом, пропитывают антисептиком и оборачивают рубероидом (гидроизолом, полиэтиленовой пленкой) на длину до 300 мм. Торец балки, предварительно обрезанный под углом 60 о , не изолируют, но оставляют расстояние от него до стены около 30 мм.
2. Для опоры брусьев или досок в стенах делают выборки глубиной 120-200 мм. Фиксацию концов выполняют с помощью анкерных связей. С одной стороны эти металлические детали крепят к балкам, а с другой – заделывают в стену.
3. Снизу к балкам прибивают обрешетку из реек с минимальным сечением 20 х 90 мм, располагая их в перпендикулярном направлении с шагом 0,6 м.
4. Сверху набивают лаги или устанавливают между балками вертикальные распорки (38 х 100 мм). Второй способ предпочтительнее: он способствует увеличению жесткости перекрытия. Деревянные распорки прибивают гвоздями или крепят с помощью металлических кронштейнов.
5. Подшивают потолок фанерой, древесно- или цементно-стружечными плитами либо ОСП, предварительно проложив слой пароизоляционной пленки толщиной 0,2 мм (нахлест соседних листов – около 200 мм). Обшивка становится дополнительным силовым каркасом перекрытия. Плиты ориентируют так, чтобы их короткая сторона была перпендикулярна балкам.
Основы устройства деревянных перекрытий
В структуре деревянного перекрытия присутствует несколько элементов, но основным являются балки, которые по своей функциональности делятся на прогоны (опорные балки) и лаги (опираются на прогоны). Поверх лаг делается накат из досок или же листового материала, на который затем монтируется чистовой пол.
Вариант формирования пирога пола
Структура и размеры
В нижней части балок (на их боковых поверхностях) прибивают бруски с небольшим сечением, которые придают прямоугольнику тавровую форму. Таким образом, получаются консоли, на которые опирают щиты или листы, служащие основанием для укладываемого между балками утеплителя.
Черепные бруски в структуре перекрытия

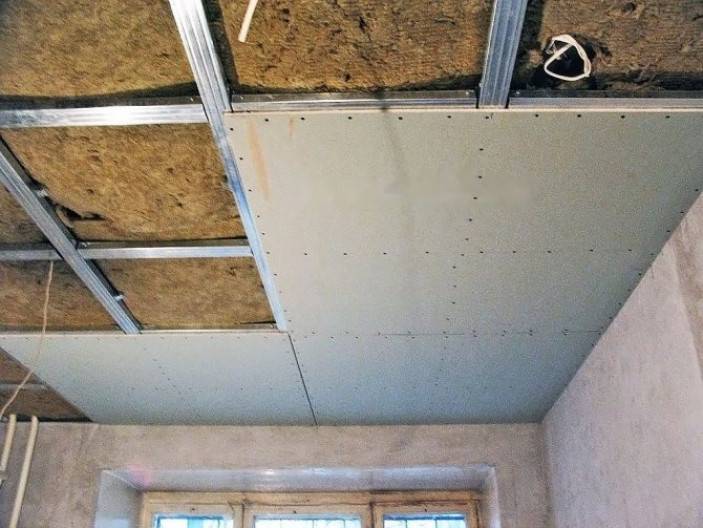

- С потолочной стороны (снизу) к балкам монтируется черновая подшивка, которая послужит основанием для штукатурки, это может быть каркас подвесной конструкции, либо чистовой деревянный накат из строганой и тонированной доски. В общем, тут уже всё зависит от варианта отделки потолка, которому отдано предпочтение.
- Балки, применяемые для сборки деревянного потолка, имеют не только прямоугольное сечение. Это могут быть окантованные брёвна (чаще в бревенчатых домах), обрезные доски толщиной 80 мм (иногда сдвоенных), тавры с одним или двумя черепными брусками, двутавры. Минимальная длина балок обычно составляет 4,5 м, максимум 6 м.
Таблица подбора сечения балок
- Если в структуре перекрытия должны присутствовать черепные бруски (что вовсе не обязательно), они должны быть уже пришиты к балкам до начала их монтажа. Это бруски сечением 40*50 мм, которые крепятся гвоздями 4,5*125 мм с шагом 25-30 см. Как уже было сказано, такие балки можно купить в готовом виде, в заводском исполнении.
- Их изготавливают по действующему с 1987 года ГОСТ 4981, используя в производстве как цельную, так и клееную древесину. Первые маркируют БЦ, а вторые БК, цифра 0, 1 или 2 обозначает количество черепных брусков – далее шифруются параметры длины, высоты и ширины в дециметрах (например, БЦ1 — 42.15.5). Они так же могут быть антисептированы на заводе.
- Вручную черепные бруски пришивают в основном, когда в качестве балок используют брёвна. Для этой цели их боковые грани опиливают. В остальных случаях гораздо проще приобрести готовые двутавровые балки, чем выполнять такую трудоёмкую операцию — что и делает большинство заказчиков.
Вариант с поддерживающей обрешёткой
Заделка концов балок
Наиболее ответственным этапом при монтаже деревянных перекрытий является процесс заделки торцов балок в стены. Тут многое зависит от того, из какого материала эти самые стены возведены.
Если это кирпич, блоки из бетона, установка балок производится в предусмотренные при ведении кладки гнёзда, с открытой или глухой заделкой.
Варианты заделки балок
- При заделке наглухо, конец балки промазывают битумной мастикой и обёртывают пергамином — не закрывая торец, через который происходит выход содержащейся в древесине влаги. Чтобы она лучше отделялась, конец балки запиливается под углом 75-80 градусов к нижней грани. Как вариант, вместо обмазки наносится тройной слой биозащитного грунта.
- При открытом способе заделки посадочные гнезда имеют больший размер, так как балка укладывается на обработанную гидрофобизатором подкладку из дерева. При этом наружная стенка выемки прокладывается утеплительным материалом, а между верхней гранью балки и верхней горизонтальной стенкой гнезда, оставляется вентилируемый зазор.
- И в том, и в другом случае, глубина заделки составляет не меньше 18 см, а щель между балкой и стеной с нижней стороны закрывается пришитым к балке черепным бруском. Монтировать каркас перекрытия плотники начинают сразу же, как только каменщики доведут кладку до нужного уровня. По балкам настилают черновое покрытие, которое позволяет рабочим передвигаться, продолжая кладку верхнего этажа.
Балки с временным настилом
