Как построить четырехскатную крышу с мансардой: рекомендации, фото

Утепление крыши

Накосные стропила

Для всех четырехскатных крыш характерно наличие в составе стропильной системы особенных – накосных  стропил, которые направлены к углам здания. Их еще называют диагональными.

Как элемент, несущий гораздо большую нагрузку, чем обычное стропило, накосные стропила, как правило, монтируют из двойного бруса (доски).

Обратите внимание

Эти стропила самые длинные и часто приходится делать их из двух частей.

При этом я придерживаюсь правила, что стык (место сращивания) подпирается стойкой, установленной на расстоянии, составляющем 0.15 от длины пролета. При этом стойка должна располагаться на расстоянии 1/4 длины накосного стропила от конькового узла.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

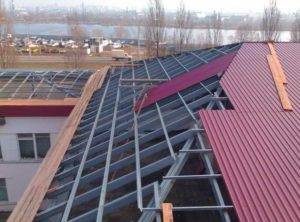

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышу мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька. Высота конька также должна быть размечена с максимальной точностью. Высота конька также должна быть размечена с максимальной точностью

Высота конька также должна быть размечена с максимальной точностью.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Строительство дома своими руками – долгий и трудоемкий процесс, а также очень затратный по финансам. При желании можно сэкономить на монтаже крыши и выполнить работы по монтажу 4-х скатной кровли своими руками.

Четырехскатная крыша – самый популярный вид кровли, который к тому же достаточно легко соорудить собственными руками. Если вы имеете хотя бы минимальные навыки и опыт строительных работ, то, следуя инструкции, сможете самостоятельно построить крышу. Выбор 4-х скатной конструкции объясняется множеством ее преимуществ – это эффективное отведение дождевой воды и снега, устойчивость к ветровым нагрузкам. под такой кровлей можно обустроить просторную мансарду. Немаловажную роль играет и стоимость возведения крыши, 4-х скатная кровля – довольно экономичный вариант.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

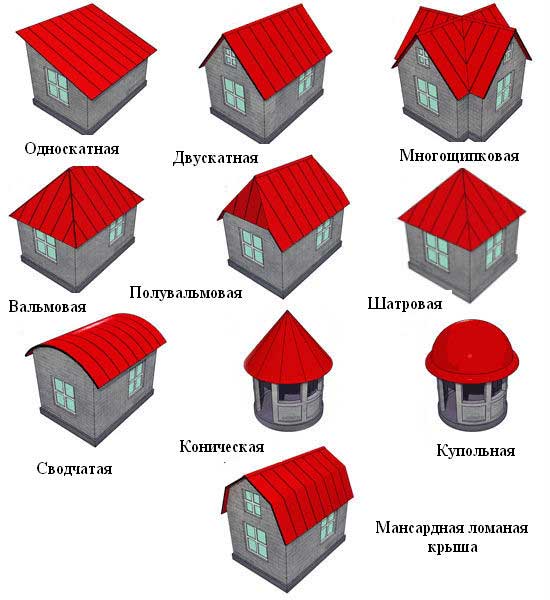

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

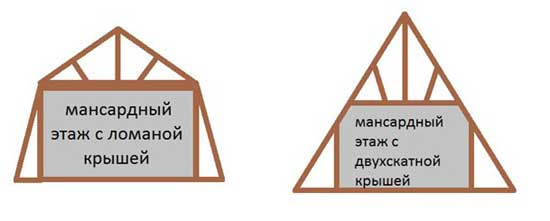

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

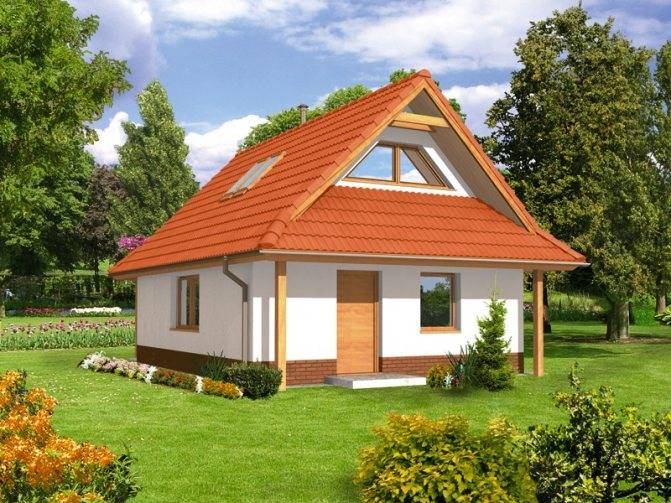

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Нарожники

Еще одна особенность стропильной системы вальмовой крыши – наличие нарожников – более коротких стропил, в отличие от обычных. Они всегда опираются на накосные стропила своим верхним концом. Чтобы равномерно распределить нагрузку на диагональные стропила от нарожников, я их монтирую таким образом, чтобы нарожники двух разных скатов соединялись с диагональным стропилом в разных точках.

Если диагональные стропила длиннее 7,5 метров, то не помешает дополнительная стойка – я устанавливаю ее обычно под нижнюю часть (на 1/4 длины) стропила. Опираться она может на балку перекрытия (если балка рассчитана на такую нагрузку) или шпренгель – балку, лежащую на смежных стенах в углу здания.

Обратите внимание

При железобетонном перекрытии такую стойку можно ставить прямо на шпренгель, не забывая о деревянных прокладках и гидроизоляции.

Шпренгель можно усилить подкосами – такая конструкция называется шпренгельная ферма.

При длине пролета более 9 метров, я ставлю еще одну стойку. Нагрузки при таких размерах весьма значительны, поэтому в случае деревянного перекрытия под центральную стойку я кладу еще одну, дополнительную, балку перекрытия.

Виды стропильных систем

Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог

Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж

При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.

Разновидности четырехскатных крыш. Фото интересных вариантов

К четырехскатным крышам можно отнести несколько разновидностей конструкций, которые имеют одинаковое количество наклонных поверхностей, но разное устройство.

Классическим исполнением является вальмовая конструкция, как видно на фото дома с четырехскатной крышей. Она состоит из двух скатов треугольной формы, и двух – трапециевидной. Место их соединения называется коньком, который имеет длину намного меньшую, чем длина дома. Вальмовая крыша является конструкцией повышенной сложности, у которой проектирование и монтаж являются весьма трудоемким и сложным процессом, требующим определенных навыков и опыта.

Данная конструкция подходит для основания здания прямоугольной формы. Это самый привлекательный в эстетичном плане вариант крыши. Однако и самый сложный, как с точки зрения необходимых расчетов, так и по технологии возведения, поскольку здесь используется усложненный стропильный каркас, что доказывает схема стропильной системы, требующий проведения дополнительных замеров и подгонки материала на месте.

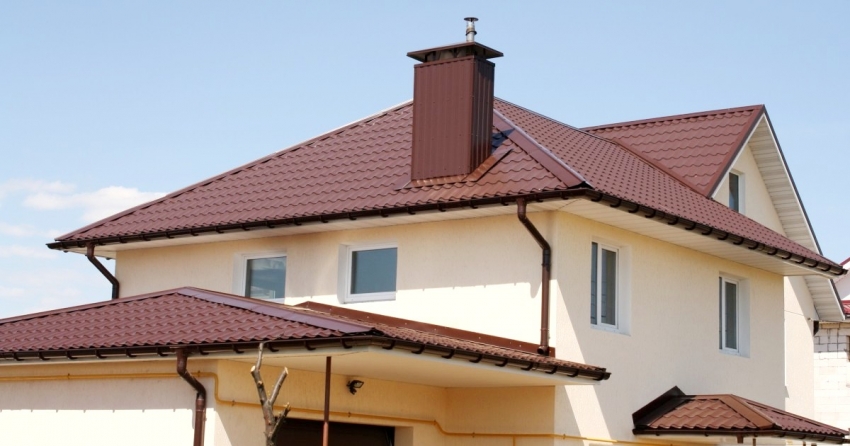

Пример вальмовой четырехскатной крыши с усложненной конструкцией

Полувальмовая голландская крыша одновременно относится к двухскатной и четырехскатной конструкции. Она состоит из двух наклонных трапециевидных скатов и двух усеченных треугольных вальм. Маленькие вальмы не заменяют полностью фронтоны, что представляет возможность установить простые вертикальные окна, которые значительно дешевле мансардных. На фото, представленных в сети Интернет, можно увидеть разнообразные проекты домов с четырехскатной крышей данного вида.

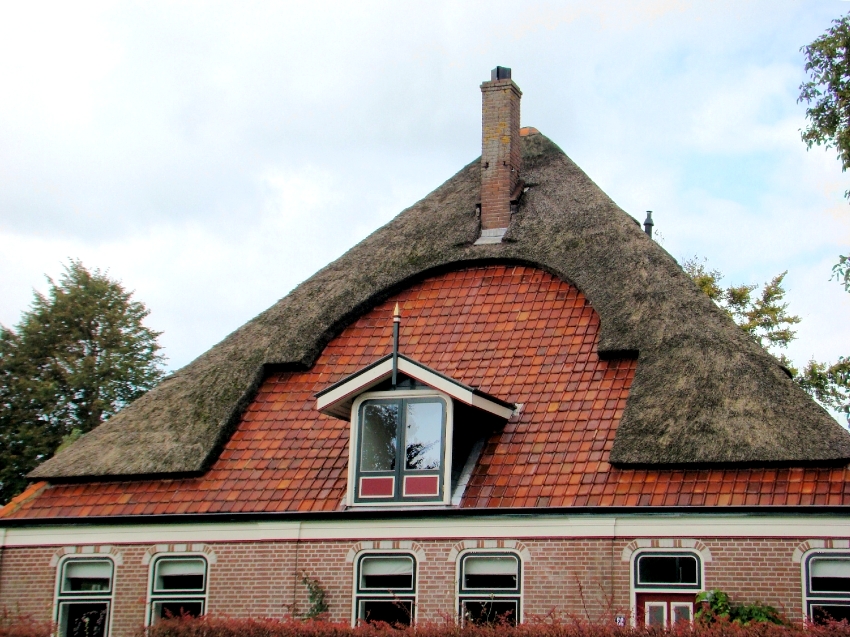

Полувальмовая датская конструкция имеет четыре трапециевидных ската, которые отличаются по размеру. Усеченные вальмы отходят не от конька, а немного ниже, оставив место для треугольного фронтона. Здесь обычно располагается слуховое или вертикальное окно для дополнительного естественного освещения, как видно на фото дома с четырехскатной крышей. Данная конструкция является наиболее устойчивой к воздействию сильного ветра. Поэтому ее целесообразно устраивать для домов, расположенных в зонах с повышенной ветровой активностью.

Четырехскатная мансардная крыша состоит из двух вальм треугольной формы и двух ломаных поверхностей, с изменяющимся углом наклона. Такое сложное строение помогает получить габаритную мансарду с высоким потолком, что особенно актуально для одноэтажных домов. Проекты с четырехскатной крышей данной конструкции нагляное тому подтверждение.

Четырехскатная шатровая крыша возводится на зданиях квадратной формы, преимущественно используется для каркасных домов. Стропильная система не предусматривает наличие конькового прогона. Конструкция состоит из наклонных поверхностей одинакового размера и треугольной формы, которые соединяются в пике.

Четырехскатная шатровая крыша состоит из четырех поверхностей одинакового размера и треугольной формы, которые соединены в пике

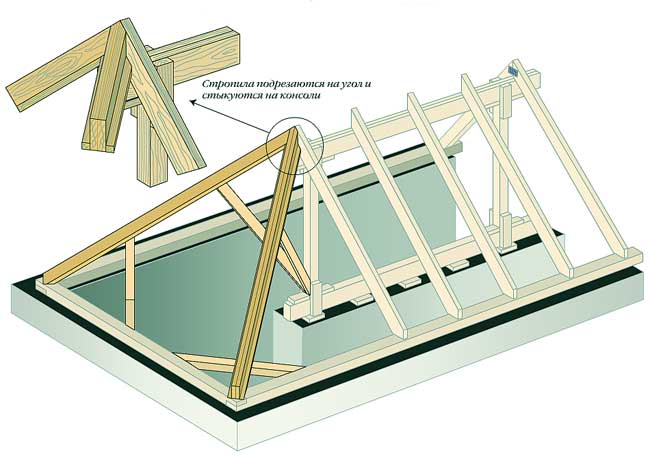

Стропильная система четырехскатной вальмовой крыши своими руками

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать, осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия; 14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами, проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они заметно мощнееи длиннее обычных).

Типовой проект вальмовой крыши

Грамотные расчеты – залог правильной конструкции крыши

До начала работ по монтажу четырехскатной крыши дома своими руками нужно создать проект собственными силами или с привлечением специализированных организаций. Проект должен содержать чертежи конструкции стропильной системы, основные узлы соединения, устройство кровельного пирога и прочих элементов крыши. Для расчетов на прочность необходимо понимать, что на кровли постоянно воздействует большое количество нагрузок. К их числу относятся постоянные нагрузки (непосредственно вес кровли, стропил, утеплителя, гидроизоляции и т.п.), а также временные (ветровая, снеговая нагрузка соответствующего региона, летние осадки, вес обслуживающих кровлю людей). Вес составляющих кровли определяется с помощью умножения удельного веса каждого используемого материала на дома.

начинается с определения угла наклона кровли. Главным критерием при выборе угла являются климатические особенности региона нахождения дома. Среднее значение угла наклона – 5-60 градусов. В регионах, которым свойственно большое количество осадков в виде дождя или снега, рекомендуется проектировать четырехскатные крыши с углом, находящимся в верхней границе диапазона, например, 45-60 градусов.

Расчет угла наклона крыши.

Так, для средней части России снеговая нагрузка по СНиПу составляет 180 кг/кв.м. при уклоне до 60 градусов, при этом не учитывается угол, превышающий значение 60-70 градусов. Для дома, расположенного на территории, подвергающейся большим ветровым нагрузкам, напротив, следует выбрать кровлю с малыми значениями угла наклона. Так, если уклон меньше 30 градусов, ветер не учитывается, в остальных случаях его значение определяется как 35 кг/кв.м. Стоит отметить, что с увеличением угла наклона возрастает количество необходимых материалов, что, соответственно, приводит к увеличению стоимости , возводимой своими руками.

Схема расчета стропил для четрехскатной крыши.

Определив уклон скатов, необходимо рассчитать высоту кровельного конька в соответствии с тригонометрическим правилом для прямоугольного треугольника либо с помощью специальных таблиц относительных величин. Умножив половину пролета дома на табличный коэффициент, соответствующий нужному углу, можно получить необходимое значение высоты конька. Например, при угле наклона 30 градусов коэффициент 0,59, а при 25 градусах – 0,47. Так, для дома шириной 12 м высота конька составит 3,54 и 2,82 м соответственно.

Далее следует рассчитать сечение и длину стропил. Их сечение зависит от ожидаемых нагрузок и угла наклона кровли. Необходимо помнить, что запас прочности стропильных конструкций должен быть не менее 1,4. Основываясь на угле постройки, определяем высоту, ширину и длину крыши, а затем, исходя из геометрических расчетов, и остальных элементов стропильной конструкции. Площадь поверхности кровли определяется как сумма площадей всех скатов (треугольников или трапеций).

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

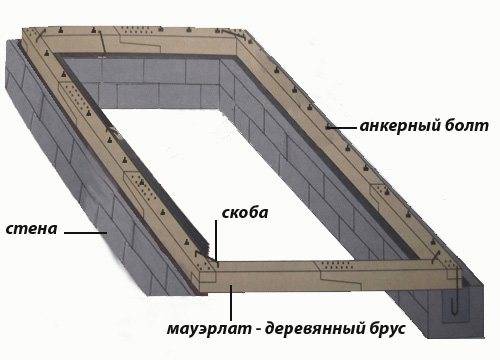

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Шатровые конструкции крыш

Конструкция шатровой крыши.

Шатровая крыша – это четырехскатная конструкция, в основе которой четырехугольник, к которому сходятся равнобедренные треугольники в верхней центральной точке. Такое устройство кровли помогает сэкономить на материалах, так как не требует дополнительного обустройства фронтонов. Конструкцию шатровой крыши можно изготовить самостоятельно независимо от типа здания, но удобнее будет работать с квадратными основаниями. Перед началом возведения такой конструкции следует правильно выполнить все расчеты. Расчет площади для шатровой крыши просто выполнить, достаточно лишь посчитать площадь одного ската, а затем умножить ее на 4, если основание крыши квадратной формы. Площадь ската – равнобедренный треугольник, следовательно:

где b – длина основания треугольника;

S – площадь ската;

Далее произведем расчет площади свесов карнизов (равнобедренные трапеции). Умножаем высоту фигуры на полсуммы длин ее оснований. Устройство крыши предполагает два варианта расчетов:

1. Можно использовать высоту конька и длину основания кровли.
2. Можно учитывать длину диагональной ноги и длину основания по периметру.

Пример расчета площади шатровой крыши:

Формула расчета карнизного свеса шатровой крыши.

• здание – 6*6 м;
• h конька – 2,97 м;
• угол уклона скатов – 35°;
• длина диагональной ноги – 5,21 м;
• ширина свеса карниза – 60 см.

Расчет длины высоты треугольника по теореме Пифагора:

h 2 = a 2 – (b/2) 2

a – длина ската

h – высота треугольника

b – ширина основания

Площадь одного ската в форме треугольника равна 12,72 м 2. так как основание у нас квадратное, умножаем еще на 4. Соответственно, общая площадь составит 50,88 м 2. Теперь можно выполнить расчет площади свеса карниза. Для вычисления общей площади свесов следует умножить полученную площадь 4,76 м 2 на 4. Следовательно, общая площадь шатровой крыши составит 50,88 + 19,03 = 69,91 кв. м
