Решетчатые
Снегодержатели такой конфигурации считаются одними из самых эффективных. При этом их конструкция не отличается особой сложностью. Такие снегодержатели представляют собой решетку, зафиксированную на кронштейнах. Ее прочность настолько высока, что она способна удерживать небольшие куски льда. Это означает, что такая конструкция подходит для кровли, которая изначально рассчитана на большие нагрузки, т. к. снежный покров плюс наледь могут добавлять значительный вес. Для фиксации кронштейнов таких снегодержателей не применяются саморезы. Они фиксируются непосредственно к обрешетке посредством подвесных узлов.
Крепление снегозадержателей на металлочерепицу и другие виды кровельного покрытия
Различают три основных вида монтажа: пробивной, подвисной и зажимной (только для фальцевой кровли). Пробивной применяется для всех видов мягкой кровли и металлических покрытий – традиционной металлочерепицы, профлиста, плоских листов. К кровле из керамической черепицы и других относительно хрупких материалов снегозадержатели крепят подвесным способом.

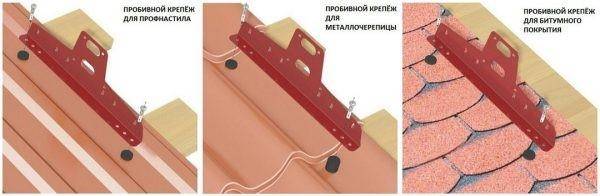

Пробивной способ монтажа
Наиболее популярные универсальные трубчатые снегозадержатели крепятся на двух и более Т-образных кронштейнах. Типичные расстояния между этими кронштейнами приведены в таблице 1.3 – 800 и 1100 мм. Иногда производители рекомендуют другие значения.

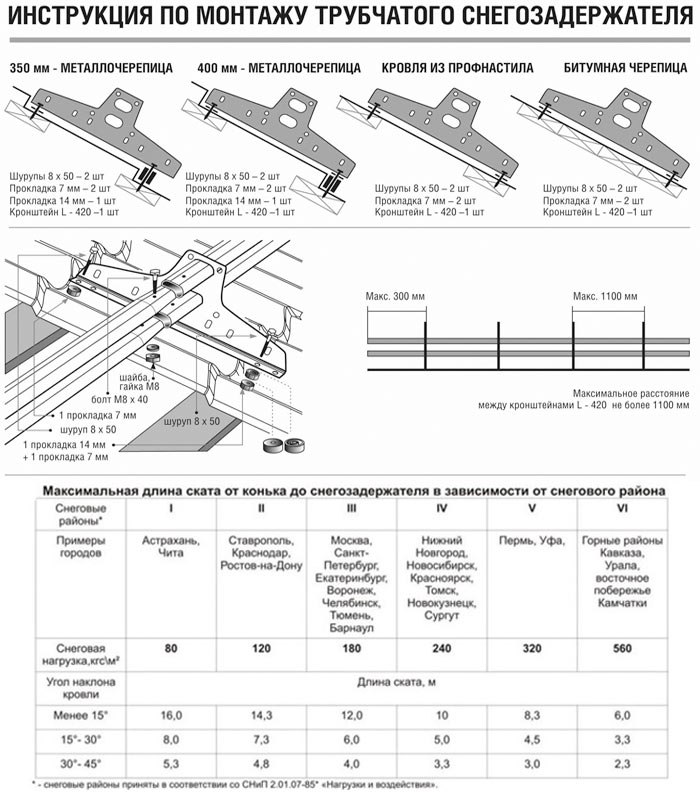

Схема монтажа кронштейнов и трубок для такой модели показана ниже.
Важно: при креплении саморезы обязательно должны пройти в брус обрешетки!
На иллюстрации видно, что для компенсации перекоса кронштейна слева подложена вставка. Обычно для нее используется плотная резина или другой слегка упругий, не подверженный атмосферной коррозии материал.
Еще один важный момент: кронштейны всегда устанавливаются во впадине волны, в наиболее близких к обрешетке местах.
Итак, последовательность установки снегозадержателя на крышу из металлочерепицы:
- рассчитать потребное количество и выбрать схему расположения;
- наметить места установки, проверить наличие под ними бруса обрешетки;
- просверлить отверстия под крепеж;
- с помощью саморезов и упругих вставок нужной высоты зафиксировать кронштейны;
- вставить в отверстия кронштейнов трубки.
При капитальном ремонте крыши перед установкой снегозадержателей лучше усилить обрешетку!
Для лучшего понимания процесса монтажа рекомендуем посмотреть видео по установке модифицированного (двойного) трубчатого варианта.
Для уголковых снегозадержателей монтаж даже проще.
На видео, в отличие от приведенного чертежа, не всегда очевиден процесс обязательно установки крепления, планки с L-образным профилем. Ее монтируют для лучшего удержания снежного барьера, а также для усиления мест крепления уголкового барьера к металлочерепице.
Аналогично пробивным способом крепятся точечные снегорезы. Инструкция приведена на примере подковообразной модели (польского снегореза). Крепление снегозадержателей в этом случае на металлочерепицу выполняется в четырех точках по двум соседним гребням волны.
Тот же принцип используется и при монтаже снегорезов из поликарбоната. Основное отличие – они «седлают» гребень волны.
Подвесной монтаж
Как уже было сказано, такой метод монтажа используют для хрупких кровельных материалов – керамической черепицы, сланца, шифера.
К сожалению, смонтировать снегозадержатели при таком покрытии можно только при первичном устройстве кровли или ее капитальном ремонте, поскольку крепить кронштейны предполагается непосредственно к обрешетке, до укладки листов покрытия.
Каждый кронштейн крепится в двух точках к брусу обрешетки, находящемуся выше уже смонтированной панели и обязательно помещается во впадине волны.
Если монтаж снегозадержателей с подвесными кронштейнами на металлочерепицу осуществляется в процессе ремонта, можно использовать кронштейны с зацепами, как показано на видео.
Интересно выглядит установка точечных снегозадержателей (бугелей) на керамическую кровлю. Под кромку выше расположенной панели ставится зацеп бугеля, далее панель опускается, прижимая пластину, и после этого снегорез фиксируется зажимом.
Зажимной монтаж на фальцевой кровле
Подробно процесс установки кронштейна для универсального или модифицированного трубного снегозадержателя показан в видеоролике.
Опорная часть кронштейна ставится так, чтобы места для зажимов располагались на брусе обрешетки, как показано на иллюстрации выше.
Интересная особенность данного типа монтажа – она сохраняет герметичность кровли, поскольку листы фальцевого покрытия не пробиваются. Однако она же накладывает ограничения – можно смонтировать только снегозадержатели с кронштейнами, трубчатые или решетчатые. Уголковые или точечные здесь не подходят.
Виды снегозадержателей и их назначение
Для устранения всех этих негативных последствий производится установка снегозадержателей, которые препятствуют резкому и внезапному сходу снега с плоскости крыши.
Большой угол наклона поверхности крыши приводит к нецелесообразности использования подобных устройств, поскольку снежная масса не станет задерживаться на плоскости кровли, а будет сходить естественным образом. Система снегозадержания необходима на крышах с несущественным углом наклона — именно они несут наибольшую опасность.
Существуют четыре основных вида снегозадержателей, отличающихся своим внешним видом и техническими свойствами:
Схема крепления уголкового снегозадержателя.
- Трубчатый — одна из самых надежных и распространенных систем. Ее установка может быть произведена практически на любой вид покрытия. Крыша из металлочерепицы или профнастила станет идеальным подспорьем для установки такого заграждения.
- Решетчатый — идеальный вариант для использования на больших и просторных крышах большой площади, поскольку такая система способна выдерживать значительные нагрузки и массы снега. По своему внешнему виду и конструкции она напоминает небольшой забор, установленный по периметру крыши.
- Уголковый предназначен для использования лишь на твердой кровле небольшого размера, поскольку способность такой системы выдерживать нагрузки невелика и с большим объемом снега она вряд ли справится. Конструкция такого заграждения достаточно проста: это металлический лист, изогнутый в форме треугольника, обработанный специальным покрытием, который устанавливается острым углом наружу. Система снегозадержателей такой формы к тому же дополнительно фиксирует всю поверхность крыши.
- Крючковы предназначен только для мягкой кровли. Его конструкция рассчитана на небольшие нагрузки, а способ монтажа используется только под мягкую кровлю. Единственным недостатком такой системы является неспособность переустановки или демонтажа, поскольку фиксирующие элементы входят в мягкую кровлю. При устранении устройства в ней образовываются прорехи и дыры, что неблагоприятно сказывается на общей прочности и функциональности крыши.
Преимущества установки снегозадержателей на крышу из профнастила
Снегозадержатели для профнастила защитят поверхность кровли от механических повреждений, которые вполне возможны при сходе с крыши большой массы снежного наста. Глубокие царапины от смешанных со снегом кристаллов льда могут серьезно повредить защитное покрытие кровли из профнастила, вызвав тем самым преждевременную коррозию кровельного покрытия.
Снегозадерживающие системы могут иметь самую разнообразную конструкцию и устанавливаться на любое кровельное покрытие. Каждая из конструкций имеет свои достоинства и недостатки, и выбор ее определяется расчетной высотой возможного снегового покрова, типом крыши и ее уклоном, а также материалом кровельного покрытия.
Не забывайте чистить крышу
Важно помнить, что установка снегозадержателей лишь предотвращает возможные несчастные случаи, а не спасает вас от необходимости регулярно чистить крышу от снегового покрова. Особенно если вы живете в местности, где обильные снегопады — частое явление
Очень важно правильно определить нагрузку на опоры снегодержателей для их наиболее оптимального расположения на скатах кровли. Конструктивно снегозадержатели состоят из труб, решеток или пластин, закрепленных на поверхности крыши с помощью специальных опор
Наиболее популярны трубчатые снегозадержатели для профнастила, размеры которых могут отличаться в зависимости от условий их установки. Обычно они имеют длину от 1,0 до 3,0 м. Изготавливают снегозадержатели для профлиста из оцинкованной стали с таким же защитно-декоративным покрытием, как и материал самой кровли. Это обеспечивает их долговечность и стойкость против коррозии, а также позволяет им гармонично вписаться в дизайн крыши любого здания.
Кроме трубчатых, часто встречаются другие виды снегозадержателей для кровли: решетчатые, пластинчатые и гнутые уголковые снегозадержатели.
Уголковые снегозадержатели для металлочерепичной крыши
Местом установки первого ряда уголковых снегозадержателей также нужно выбирать линию над несущей стеной: здесь кровля прочнее всего. Обычно уголковые элементы имеют такую же ширину, как и длина одного ряда металлической черепицы. Его верхняя грань должна соприкасаться с поверхностью крыши под прямым углом.
Монтаж уголковых снегозадержателей
Установка уголков проводится посредине ряда на специальные саморезы. Так как практически всю нагрузку берет на себя верхняя площадка снегозадержателя, поэтому ее крепят шурупами длиной 70 мм: это позволяет погружать их в находящийся под покрытием деревянный каркас.
Монтаж уголковых снегозадержателей (продолжение)
Для фиксации нижнего края допускается применения более коротких саморезов, так как нагрузка там в разы меньше, и достаточно будет сцепки с металлическим профилем.
Основные виды снегоудерживающих систем
Конструкция и форма снегозадержателей
Все вышеперечисленные виды устройств делятся на два класса:
- Пропускные задержатели способны пропускать сквозь вмонтированные решетки, трубы или бугели талую воду и снег.
- Барьерные такими качествами не обладают. К ним относятся бревна и уголки.
Кровельные ограждения отличаются по конфигурации, размерам, исходным материалам и прочим параметрам. Снегозадержатель является неотъемлемой частью конструкций, изготовленных из фальцевого кровельного металла, профлиста и керамики. По форме снегостопоры бывают:
- угловые;
- решетчатые;
- зубчатые;
- бревенчатые;
- трубчатые;
- в форме подковы.
Чтобы выбрать модель и выполнить качественный крепеж снегозадержателей на металлочерепицу, следует учитывать объем снега, с которым должна будет справляться система.
Особенности установки снегобарьеров на различные виды кровельного покрытия
Расчет количества снегозадержателей ↑
При установке снегозадерживающих систем учитываются два фактора:
- Длина кровельного ската.
- Угол наклона.
Большая длина ската приводит к накоплению большей массы снега, что при более остром угле наклона спровоцирует ее сползание. Нивелировать эти факторы можно увеличением количества и рядов снегозадержателей. Более точно все можно рассчитать, руководствуясь данными приведенными в таблице.
| Наклон в градусах | Длина ската в метрах | Необходимое кол-во рядов снегозадержателей |
| 8-15 град. | 1-8 | 1 |
| 1-16 | 2 | |
| 1-24 | 3 | |
| Больше 25 м требует добавление 1 ряда на каждые 8м. | ||
| 16-25 град. | 1-5 | 1 |
| 1-10 | 2 | |
| 1-15 | 3 | |
| 1-20 | 4 | |
| Более 21 метра требует добавление на каждые 5 метров длинны 1 ряда | ||
| 26-35 град. | 1-4 | 1 |
| 1-8 | 2 | |
| 1-12 | 3 | |
| 1-16 | 4 | |
| 1-20 | 5 | |
| Более 21 метра, требует добавление 1 ряда на каждые 5 метров. | ||
| 36-45 град. | 1-3 | 1 |
| 1-6 | 2 | |
| 1-9 | 3 | |
| 1-12 | 4 | |
| 1-15 | 5 | |
| 1-18 | 6 | |
| При длине ската более 19 метров требуется дополнительный ряд каждые 3 метра |
Выбрав необходимый вид снегорезов и рассчитав необходимое количество, можно приступать к их монтированию на поверхность кровли.
Модели снегозадержателей
Снегозадержатели для мягкой кровли особенности выбора и монтажа
У самой конструкции, а, следовательно, и у монтажа снегозадержателей для мягкой кровли есть свои нюансы. Максимальное значение угла ската для устройства мягких кровельных покрытий не может превышать 15 градусов – это строительные нормы. Такие крыши довольно пологие, и опасное схождение снега с них бывает крайне редко. Что это значит? А то, что установки для задержания снежных масс могут быть не очень тяжелыми. К тому же, веской причиной снизить мощность снегостопоров является шероховатость мягкой кровли. Чем шершавее поверхность и меньше угол ската – тем меньше риск резкого схождения снега.
Снегозадержательные системы имеют ряд плюсов. Они обеспечивают равномерное таяние снега, исключают резкое схождение лавины с крыши, выполняют функцию дополнительной теплоизоляции, в доме будет теплее, если все вокруг покрыто снегом. Также они украшают вид кровли, одновременно распределяя весовую нагрузку твердых осадков по ее площади. Если говорить о каких-либо недостатках, то их у снегозадержательных конструкций нет. Сломанные части кровли, сорванные снегом или недостаточно крепкие снегозадержатели – это причина непрофессионального монтажа и необоснованного выбора модели.
Разновидности снегозадержателей
Снегозадержатели представлены в различных вариантах исполнения и подбираются в зависимости от среднего количества осадков, выпадающих в регионе, а также угла ската крыши и типа кровельного материала.
В регионах с большим количеством осадков используют максимально надежные приспособления
Трубчатые снегозадержатели
Снегозадержатели в виде длинных трубок, прикреплённых к кронштейнам, называются трубчатыми. Они могут изготавливаться из полых круглых или овальных трубок, а в качестве опоры используют угловые кронштейны.
Трубчатые изделия являются одними из самых надёжных вариантов снегозадержателей и устанавливаются на металлических крышах с большим наклоном
Трубчатые снегозадержатели могут обладать разными параметрами, а выбор определённого варианта осуществляется в зависимости от предполагаемой нагрузки. Наиболее толстые и прочные изделия устанавливаются на крыши домов, расположенных в регионах с большим количеством осадков зимой.
Снегозадержатели уголковые
Угловые снегозадержатели представляют собой небольшие гнутые планки, имеющие в поперечном сечении форму треугольника. Они не собираются в длинную конструкцию, а устанавливаются равномерной по всей площади кровли на равном друг от друга расстоянии.
Угловые снегозадержатели используют при небольшой снеговой нагрузке
Угловые приспособления являются довольно простыми и выдерживают небольшие снеговые нагрузки. При сильном скоплении снега на крыше такие изделия применять не рекомендуется, так как они не обеспечат защиту от резкого схода наледи. Угловые элементы небольшой длины можно монтировать по всей кровле или же в два ряда, в шахматном порядке.
Видео: монтаж уголковых снегозадержателей
Решётчатые снегозадержатели
Снегозадержатели в виде решётки с витыми узорами или с перекладинами называются решётчатыми. Такие приспособления выполняют две функции: предотвращение резкого схода наледи и украшение кровли.
Решётчатые изделия украшают крышу и обеспечивают постепенный сход снега
Снегозадержатели в виде решёток монтируют параллельно краю крыши, используя кронштейны. Приспособления различаются по высоте, толщине, внешнему виду. Решётчатые изделия отличаются от других вариантов тем, что являются универсальными и подходят для любых кровель с любым покрытием.
Бугели для крыши
Бугели являются небольшими угловыми элементами, которые служат дополнением основных снегозадержателей. Небольшие уголки не способны самостоятельно предотвратить резкий сход снега, так как имеют малые размеры.
Бугели имеют небольшие размеры и устанавливаются в шахматном порядке
Кровельные бугели располагают на равном расстоянии друг от друга, обычно в шахматном порядке
Детали прикручивают на саморезы, но важно соблюдать технологию монтажа для предотвращения повреждения слоёв кровельного пирога
Видео: установка бугельных снегозадержателей на мягкую кровлю
Кровельные ограждения со снегозадержателями
Для предотвращения резкого схода снега можно использовать кровельные ограждения, оснащённые снегозадержателями. Такие конструкции представляют собой длинные трубчатые элементы, крепящиеся с помощью кронштейнов. Они имеют высоту от 0,6 м и обеспечивают постепенное таяние наледи.
Ограждения монтируют согласно технологии и с учетом особенностей крыши
Ограждения являются прочным вариантом и более надёжны, чем иные виды конструкций. Комплексы со снегозадержателями изготавливаются из металла, имеют антикоррозийное покрытие и представлены в большом разнообразии.
Как это работает
Перед тем как сделать и установить снегозадержатели на крышу своими руками, нелишним будет разобраться в принципе работы этого устройства.

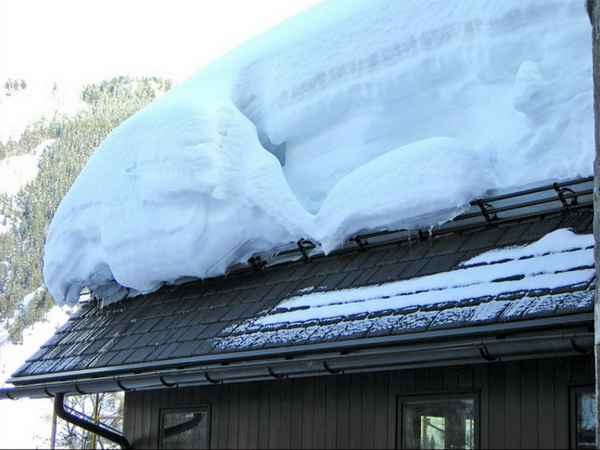

Снегобарьеры – это металлические конструкции, располагаемые вдоль скатов кровли и сдерживающие снежную шапку от внезапного схода вниз в больших объёмах. Данное приспособление затормаживает движение снега, сохраняя его на крыше в определённых количествах до потепления.
С заботой о кровельном покрытии. Нагретый воздух с внутренней стороны скатов способствует подтаиванию снежной шапки. Впоследствии под ней начинает образовываться наледь, которая при соскальзывании снега вниз может оставить на кровле немало царапин. Такие повреждения чреваты разрушением защитного антикоррозийного слоя, после чего разрастающиеся очаги ржавчины станут лишь вопросом времени. Особенно это касается крыш из металлопрофиля.
Термоизоляция. Свой дом всегда должен быть полон тепла. Причём в буквальном смысле. Снегобарьеры предотвращают внезапный сход снежной шапки, удерживая её на более долгий срок. Таким образом, на крыше образуется своего рода термоизолятор, отлично сохраняющий тепло под кровельным пирогом. Особенно это полезно для тех домов, где чердачное помещение используется как жилая комната.
Защита водостока. Не каждый кронштейн, держащий на себе водосточный желоб, способен вынести нагрузку внезапно свалившейся кучи снега. Касается только водостоков внешнего типа.
Предохранитель от повреждений и увечий. Снежная шапка сходит вниз не только в больших объёмах, но и с весьма быстрой скоростью. Нетрудно представить, какой ущерб может быть нанесён имуществу, расположенному около дома, и проходящим мимо людям.
Недаром в СНиП II-26-76 предусмотрена обязательная установка снегозадержателей на абсолютно все крыши, уклон которых превышает 6 градусов.
Виды снегозадержателей
Снегозадержатели на металлочерепицу выпускаются в виде снегоблокирующих и снегопропускных конструкций. Их производят из прочного, качественного металла, так как каждый элемент подвергается существенным нагрузкам. Наибольшей популярностью пользуются следующие виды элементов снегозадержания:
Уголковые. Это самые простые конструкции, применяемые для удержания снежных масс на скате крыш. Они представляют собой металлические уголки из нержавеющей стали, окрашенные в один цвет с металлочерепицей. Уголки закрепляют на скате в 2-3 ряда, размещая в шахматном порядке. Стоимость одного уголка составляет 100-150 рублей, поэтому установка этих элементов не ударит по карману домовладельца. При наличии инструмента и листа металла, они без труда изготовляются своими руками. Однако, эффективность такой конструкции крайне мала и не подходит для районов с большим количеством снега и крыш с крутыми скатами.
Решетчатые. Снегозадержатели в виде решетки, закрепленной кронштейнами на скате крыши, называют решетчатыми. Они включаются в категорию снегорезов установок, так как не полностью останавливают сход снежного пласта. Прутья решетки разделяют сугроб на части, не давая соскальзывать вниз большим глыбам и льдинам. Чем чаще располагаются прутья, тем меньшими порциями сбрасывается снег. Производители рекомендуют устанавливать элементы такой конструкции на крышах с уклоном 35-45 градусов.
Пластинчатые. Элементы снегозадержания, изготовленные из металлических пластин и с помощью кронштейнов установленные на скате, называют решетчатыми. Они блокируют снег на крыше, не позволяя ему скатываться до полного таяния, когда он под действием солнечных лучей превратится в воду и попадет в водосток. Монтаж снегозадержателей такого типа на крутых скатах 50-60 градусов запрещен, так как пластины не выдерживают напора снега, скатывающегося с большой скоростью, гнуться и повреждают кровельное покрытие.
Трубчатые. Устройства для снегозадержания трубчатой конструкции представляют собой горизонтальные трубы диаметром 6-10 см, в 2 ряда установленные вдоль ската в виде небольшого барьера. Проходя через него, снежная масса разделяется на тонкие пластины. Благодаря порционному сходу снега, его падение осуществляется безопасно, не угрожая здоровью проходящих мимо людей и не перегружая стропильный каркас крыши. Фиксируются трубчатые снегозадержатели при помощи специальных держателей и длинных кровельных саморезов.
Снегозадержатели на крышу своими руками
Иногда возможности приобрести и смонтировать снеговые барьеры, произведенные промышленно, нет. Приходится изобретать что-то свое из подручных и вспоминать опыт предков.
Среди примеров можно назвать самодельные конструкции, выполненные методом сварки. Фактически это аналог трубчатых снегозадержателей.
Для фальцевой кровли такую самоделку сделать еще проще – зажимной кронштейн выполняется из одной согнутой или двух соединенных пластин.
Также специалисты-самодельщики в качестве кронштейн – опор для труб – используют винтовые струбцины и другие механизмы. Опять же это вариант для фальцевой кровли.
При желании точечные снегорезы в виде петли делаются из металлической ленты. Крепятся они зацепами или на саморезах к брусу обрешетки.
Иногда вместо привычных труб используют относительно тонкое бревно. Чаще всего такие вариации можно встретить на кровлях из дранки или дерева, но отдельные оригиналы ставят бревна на специальные крюки на крышах с покрытием металлочерепицей, как на фото.
Ну и, конечно, народная фантазия не обошла стороной оригинальные формы и виды кронштейнов для труб. Нарядные изделия из металла в виде сказочных и реальных животных, цветов и геометрических фигур способны неплохо украсить крышу.
Бугель снегозадерживающий
Это вспомогательное приспособление в основной системе снегозадержания
Важно понимать, что бугели устанавливаются в дополнение к основным конструкциям для снегозадержания, таким как решетки, уголок, трубки, бревно. Множество специалистов называют бугель специфическим термином «снегостоппер»
Различают несколько разных видов снегостопперов для каждого варианта кровельного покрытия. Для фальцевой кровли используют снегостопперы из таких же материалов, из каких сделаны кровельные покрытия. Для черепичной или сланцевой кровли следует искать снегостопперы в цвет основному покрытию. Специалисты дают некоторые рекомендации по монтажу снегостопперов, из которых следует, что их установка проводится параллельно карнизу, равномерно распределяя по всему периметру кровельного покрытия на расстоянии до 0,8м от края.
Главный недостаток бугелей – их малая высота. При этом эффективно удерживаются только нижние пласты снега на крыше. Использование длинных саморезов является основным требованием к монтажу различных видов и типов систем снегозадержателей на кровлю из металлочерепицы. Причем не всегда следует крепить дополнительный брусок (об этом говорилось выше). Особенностью крепления нижних краев снегозадержателя является необходимость крепления в верхней части на листе через одну волну (в каждую вторую). Напоминаем, что покупать нужное количество элементов систем для снегозадержания, необходимо исходя из расчетов снеговой нагрузки на крышу. А она достигает максимума для кровли с наименьшим углом скатов.
