Изготовление станка со станиной
Из болгарки можно сделать к тому же отрезной станок. Для этого следует приготовить последующие инструменты и материалы:
- профильную трубу;
- металлической уголок;
- лист металла;
- сварочный аппарат;
- дрель;
- швеллер;
- подшипники;
- вал;
- трубу;
- пружину;
- педаль реле.
Если есть желание, лист металла, который пойдет на платформу, можно поменять ДСП. Плита станет более легким вариантом. Подшипников должно быть несколько, они должны быть схожими. Если помыслить, сварка может быть заменена крепкими болтами, для этого и пригодится дрель. Таковой вариант дозволит разобрать станок по мере надобности.
Виды шлифмашин
Чтобы понять, чем лучше шлифовать болгаркой или шлифмашинкой, рассмотрим существующие виды второго инструмента. Агрегат ленточного типа обычно используют вместо рубанка, им обдирают краску, выравнивают и полируют поверхность. Вибрационными моделями осуществляют качественную очистку материалов. Орбитальные шлифмашины предназначены для обработки криволинейных и выпуклых поверхностей.
Ленточные шлифмашины
Если встает вопрос, чем лучше шлифовать дерево болгаркой или ленточной шлифовальной машиной, то эксперты рекомендуют выбирать второй вариант.
Stanley Sb90
Хорошую производительность модели обеспечивает двигатель с мощностью 900 Вт. Длина ленты составляет 533 мм, ширина – 76 мм. Агрегат шлифует со скоростью 380 м/мин. В комплект входит дополнительная рукоятка.
Makita 9910
Модель уступает предыдущему номинанту по мощности (650 Вт) и скорости (270 м/мин). При этом в ней предусмотрена автоматическая центровка ленты, что обеспечивает более точный ход рабочего элемента. В комплекте идет большой пылесборный мешок.
Ресанта ЛШМ-75/900
По техническим параметрам модель практически идентична агрегату Stanley Sb90. Наличие на корпусе вентиляционных отверстий исключает перегрев двигателя. Чистоту рабочего пространства обеспечивает патрубок для сбора пыли.
Эксцентриковая шлифовальная машина
Обработка материала происходит путем вращения подошвы инструмента вокруг своей оси, поэтому такие модели еще называют орбитальными или планетарными.
Wert EES 125DE, 350 Вт
Самая мощная модель в категории работает со скоростью 6000-13000 об/мин. Оснащена двигателем с мощностью 350 Вт. Амплитуда движения платформы 2 мм и диаметр диска 125 мм рассчитаны на использование инструмента в бытовых целях.
Makita BO5031, 300 Вт
Модель с мощностью двигателя 300 Вт работает со скоростью 4000-12000 об/мин. При этом по амплитуде движения, величина которой достигает 2.8 мм, агрегат превосходит представленные номинанты. Функционал включает блокировку кнопки включения и регулировку частоты вращения.
DeWALT DWE6423, 280 Вт
Модель оснащена электропроводом с мощностью 280 Вт, который обеспечивает частоту вращения диска в диапазоне 8000-12000 об/мин. Рассчитана на использование оснастки диаметром 125 мм. Удобство эксплуатации обеспечивает малый вес, прорезиненная рукоять, длинный кабель (5 м).
Вибрационная шлифмашина
Инструменты еще называют плоскошлифовальными машинами за счет плоской поверхности подошвы. Главным достоинством считается качество шлифования.
Makita BO3711
Модель оснащена двигателем с мощностью 190 Вт. Малая амплитуда движения (2 мм) и высокая скорость вращения диска (11000 об/мин) позволяют использовать инструмент для финишной обработки поверхностей. В комплект входит пылесборник.
BLACK+DECKER KA300
Профессиональная модель предназначена для тонкой финишной шлифовки Агрегат уступает по мощности предыдущему номинанту (135 Вт), оснащен эффективной системой пылеудаления. В комплект входит дополнительная рукоять.
Makita BO3710
От предыдущей модели китайского бренда инструмент отличается отсутствием регулятора скорости. По остальным техническим характеристикам агрегаты идентичны.
Какой инструмент лучше – шлифовальная машинка или болгарка, зависит от цели использования инструмента. Качество сборки и эффективность работы представленных моделей высоко пользователи.
Топ-10 популярных шлифмашинок по отзывам покупателей
Особенности изготовление самоделок из сломанного инструмента
Чтобы собрать самоделку из болгарки, нужно понять, какие части исправны и подойдут для дальнейшей эксплуатации. Многие самодельные аппараты работают на двигателе болгарки.
Если двигатель вышел из строя, можно собрать самоделку из редуктора от болгарки. Он небольших размеров и имеет прочный подшипник на выходном валу. Благодаря резьбовому соединению можно использовать различные виды крепления к этому узлу.
Главная особенность изготовления самоделки из вышедшей из строя шлифовальной машинки – новый агрегат должен получиться максимально безопасным для использования
Поэтому, после сборки, важно позаботиться об установке защитного экрана или небольшого кожуха, защищающего оператора от вращающихся деталей
Разновидностей самоделок из болгарки огромное количество. Рассмотрены будут 10 видов, которые больше других пригодятся домашним мастерам.

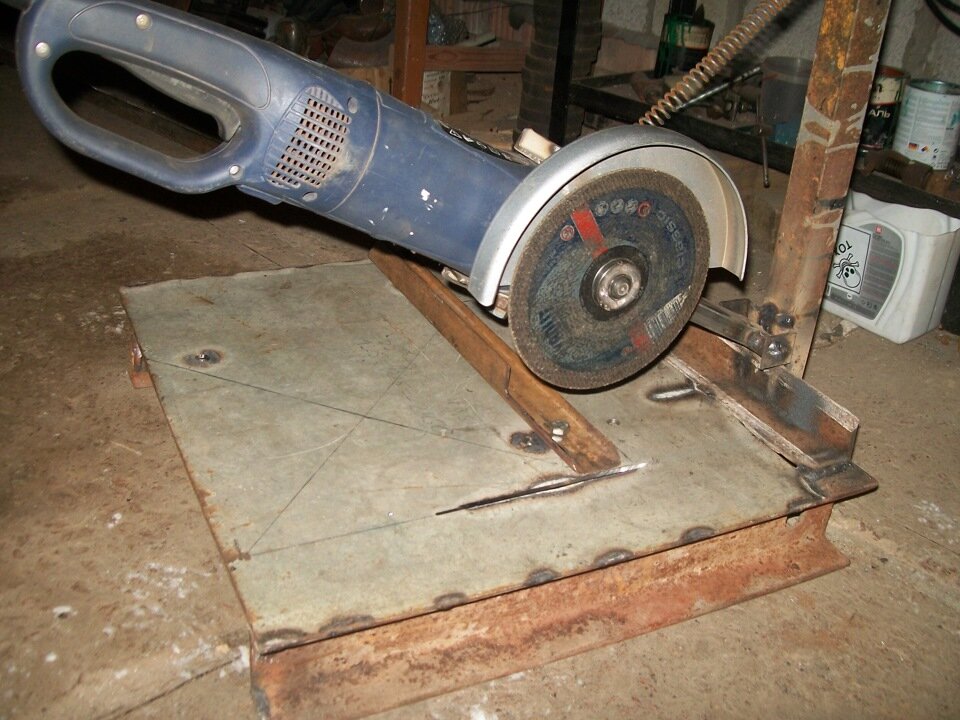

Отрезной станок
Как сделать приспособление для болгарки – используемые материалы и инструменты:
- Профильная труба.
- Металлический лист.
- Уголок из стали.
- Сварочный аппарат.
- Дрель и насадки.
- Швеллер.
- Подшипники.
- Пружины.
- Вал.
- Педаль.
- Труба.
При необходимости металлический лист можно заменить на ДСП или фанеру, чтобы получить более легкий вариант. Вместо сварки часто используют обычные болты, чтобы при необходимости можно было разобрать агрегат.
Для сборки каркаса требуется сварить прочную раму, которая установлена на оси. Нижняя рама фиксируются к платформе. Если шлифовальная машинка очень большая, лучше использовать металлические части. К верхней раме крепится сама шлифовальная машинка, которая теперь движется по принципу маятника. Для фиксации используют пружины.
К нижней раме требуется установить крепление уголка из струбцины. К трубе желательно прикрепить подвижную линейку, чтобы можно было удобно мерить детали для отрезки. Чтобы станок был более удобным в использовании, к нему крепят кнопку коммутации и педаль пуска. Требуется низковольтное реле – для подачи напряжения.
Штроборез
Подобный инструмент изготавливают, если болгарка полностью в исправном состоянии. В этом случае не придется делать много переделок, достаточно изготовить насадку с прочным основанием, с помощью которого будут производиться разрезы в стенах.
Главный элемент переделки – установка двух алмазных дисков. Мастер столкнется с проблемой – вал УШМ очень короткий, а потому не даст возможность прикрепить нужные насадки. Придется найти или приобрести специальную гайку, которая будет держать первый диск, а заодно станет посадочным местом для второго.
Дополнительно на УШМ нужно сделать отвод пыли – самостоятельно спаять кожух или купить готовый вариант в строительном магазине. К патрубку подсоединяется специальный пылесос.
Важно! Если мастеру нужен инструмент для ровного среза регулярно, то целесообразнее купить профессиональный аппарат. Самоделка сгодится для периодического использования
Торцовочный станок по дереву
Для изготовления самоделки для болгарки нужно соорудить прочную стойку, на которую вертикально крепится швеллер. К нему двумя болтами крепится труба, которая будет опускаться вверх и вниз. К ней фиксируется болгарка.
В верхней части конструкции необходимо поместить пружину, чтобы при ослаблении хватки мастера, угловая шлифовальная машинка возвращалась в первоначальное положение.
Циркулярка из болгарки
Для циркулярки требуется режущий диск заменить на зубчатый по дереву. Далее нужно изготовить опорную площадку – это любой металлический или деревянный короб, под которым будет зафиксирована угловая шлифовальная машинка.
В рабочей зоне стола необходимо просверлить этой же болгаркой отверстие (на 3-4 мм шире и длиннее имеющегося диска), куда будет выходить резак. Пила должна выходить на несколько сантиметров выше рабочей зоны столешницы.
Особенности изготовления самоделок из сломанного инструмента
Болгарка не является вечной вещью, поэтому после выхода ее из строя можно использовать оборудование для других самоделок. Иногда случается так, что ломается двигатель или редуктор. Может сломаться корпус или оказываются срезаны зубья шестерен. Однако торопиться выбрасывать устройство не стоит. Что-то одно из двух узлов болгарки еще может работать.

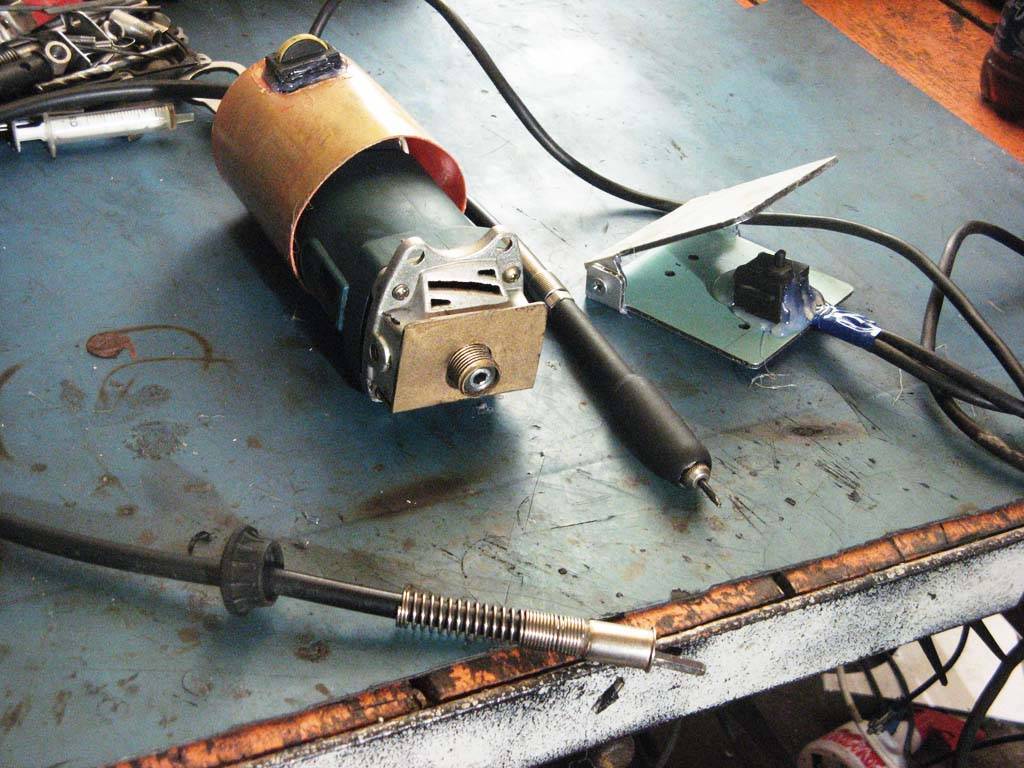

Если вы решаете вопрос о том, что можно сделать со сломанной болгарки, следует рассмотреть двигатель. Но он за счет своей высокооборотистости нечасто подходит для переделок. В основу эта часть углошлифовальной машины может лечь лишь в случае изготовления гравера. Вам нужно будет срезать редуктор и укрепить к валу патрон под разные насадки, их в продаже огромное количество.
Если вас все еще интересует вопрос о том, что можно сделать из болгарки, у которой полетел двигатель, вы можете использовать редуктор. Он металлический компактный и имеет на выходном валу мощный подшипник. За счет имеющихся резьбовых соединений, у редуктора есть хорошие возможности крепления. Редуктор можно установить на дрель с помощью специального переходника. Но на таких инструментах отрезной круг может представлять собой источник опасности. Поэтому редуктор рекомендуется приспосабливать в ситуациях, далеких от первоначальной функции углошлифовальной машины. Например, вы можете изготовить шлифмашинку для деревянных покрытий. Эту пыльную работу вы сможете комфортно выполнять за счет регулировки оборотов и конического редуктора. Большую площадь можно охватить с помощью широкого диска, что ускоряет процесс.

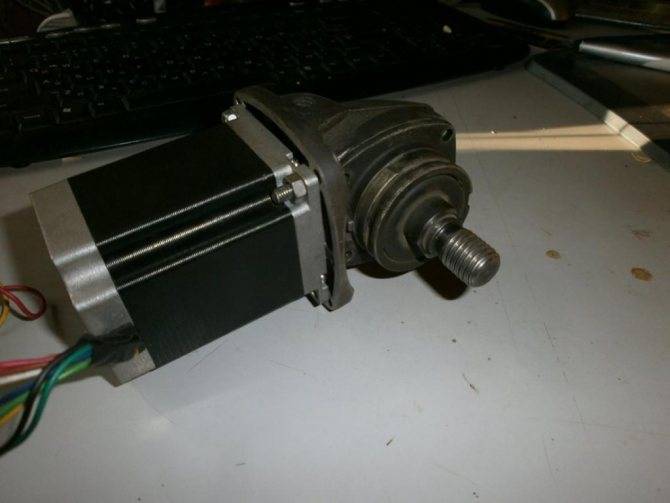

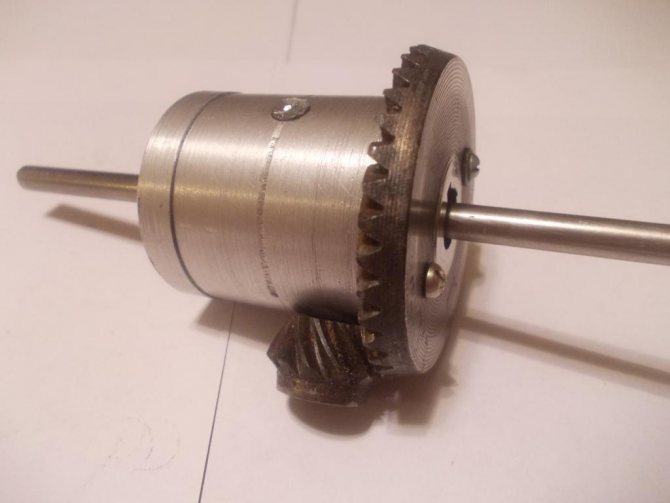

Довольно часто домашние мастера задумываются о том, что можно сделать из редуктора болгарки. Конический узел обладает компактностью, поэтому его можно использовать для разных задач по настройке и регулировке. Например, для регулировки рабочего стола на станке. Редуктор широко применяется и для создания лодочных моторов. Решить вопрос герметизации гребного вала можно за счет уплотнения. Снаружи редуктора можно установить дополнительный сальник на гребном валу под накладным кольцом. А вот в случае с моторизованными велосипедами сальник не понадобится.
Но если вас все еще интересует вопрос о том, что можно сделать из болгарки, вы можете использовать ее редуктор, перенеся крутящий момент на колеса. Описываемый узел устанавливается на колесную ось. Применив традиционную цепь, защитный штатный кожух, вы можете приспособить в роли держателя моторедуктора. Электродвигателем можно и не ограничиваться, используя двигатель внутреннего сгорания. Редуктор болгарки в данном случае будет способен выдержать даже высокие нагрузки.
Думая над вопросом о том, что можно сделать из болгарки, можете рассмотреть вопрос изготовления кофемолки. Она подойдет для любителей активного образа жизни, которые предпочитают время от времени посидеть в тишине леса с чашечкой ароматного свежесваренного кофе. О двигателе задумываться не придется, ведь в миксере имеется специальный вал, вращающий пользовательские насадки.
Стойка для болгарки + (Видео)

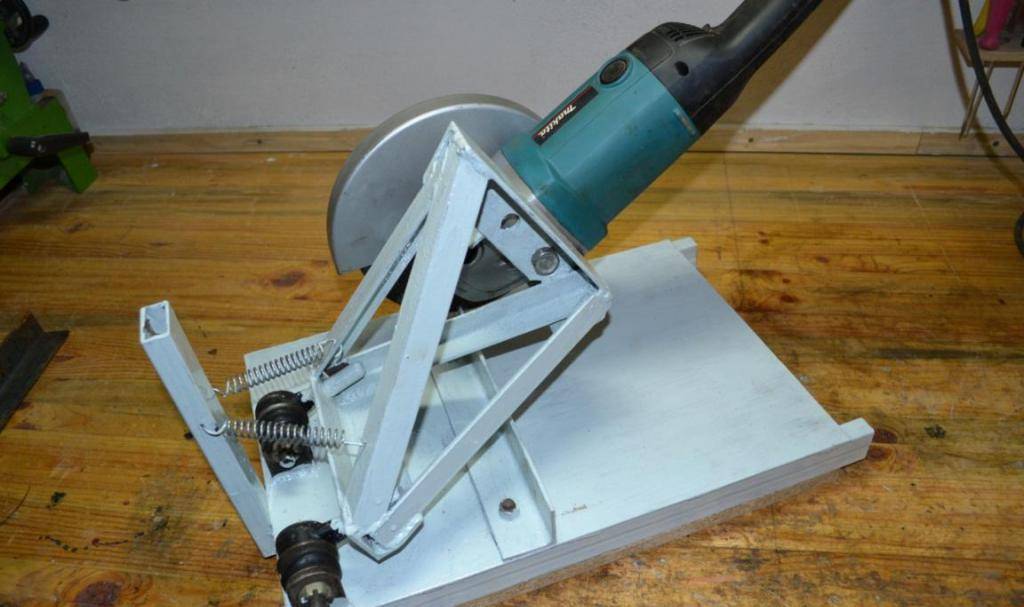

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.
Собирается станок в простой последовательности:
- устанавливаем на основании шарнир;
- привариваем к шарниру несущую трубу;
- крепим к трубе П — образную пластину крепления болгарки;
- на несущую трубу одеваем резиновую ручку;
- устанавливаем диск и проверяем его положение.
В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

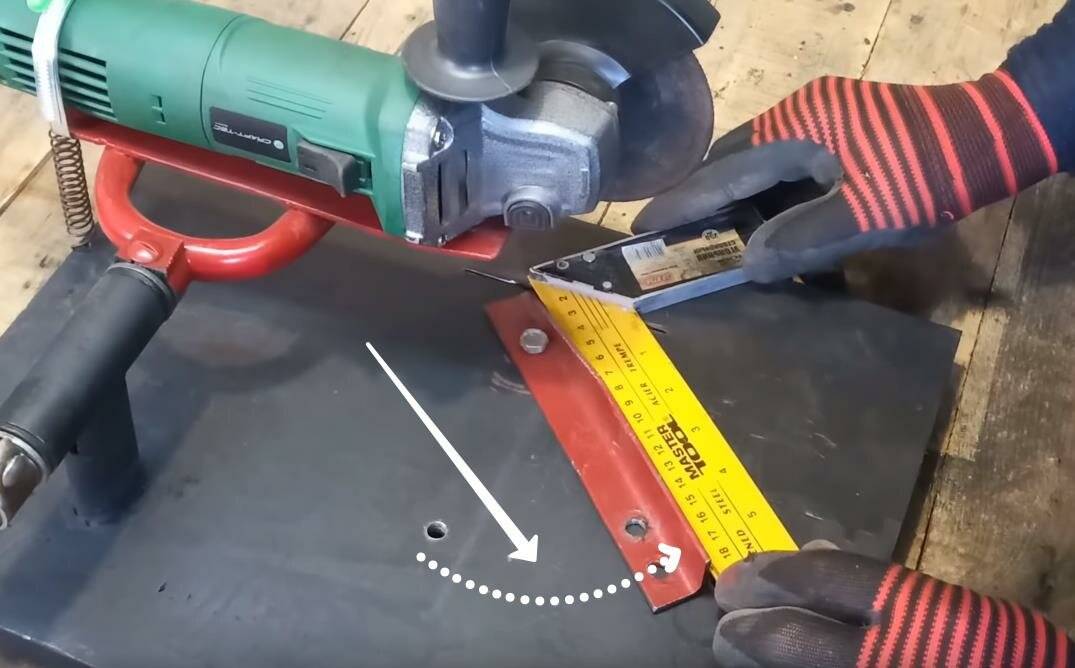

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.
Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.
Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.
https://youtube.com/watch?v=Mc08Rah3aHY
Установка шлифовальной ленты
Для проделывания следующей работы потребуется кусок шлифовальной ленты. Её нужно будет нарезать на полоски соответствующей ширине якоря, после чего загнуть края и всунуть в прорези. Так нужно проделать с каждой канавкой на якоре.
Результатом проделанной работы станет лепестковая насадка для выполнения шлифовки самых разнообразных изделий. Ну а если нужна обычная, круглая шлифовальная насадка, то и здесь якорь со сгоревшей болгарки придёт на помощь.
Просто возьмём и обернём шлифовальной бумагой вал якоря, отрежем кусок и заведём его концы в одну из канавок. Установив шток якоря в патрон дрели или шуруповёрта, можно с пользой использовать сделанную самоделку из сгоревшего двигателя болгарки.

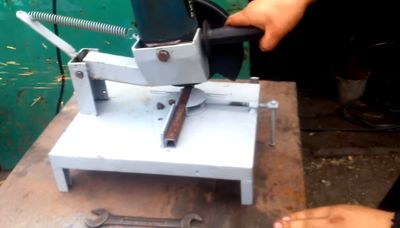

Простой отрезной станок
Существует приспособление и простые чертежи, для болгарки, которые могут создаваться своими руками. Подставка для болгарки очень полезна в цехе металлообработки, а также на деревянных работах. Используемые детали:
- Металлическая опорная плита.
- 3 “C- Угол сечения секции 2 шт.
- 1 “L- Угол сечения секции 4 шт.
- Дверной кронштейн.
- Жесткая пружина.
- Гайки и болты.
- Металлические изделия.
Как сделать:
- Шаг 1: Создайте базу подставки. Первым шагом создания отрезного станка своими руками является его основание. Весь стенд будет сделан из металла. Базовая плита и L-образные металлические части будут использованы для изготовления основания. Требуемая толщина плиты основания является 3 мм, для лучшей работы стенда. Прежде всего необходимо вырезать L-секцию в четыре части, равных четыре стороны базовой пластины. После этого склейте опорную плиту и L-образную секцию. Позаботьтесь о том, чтобы шов был совершенным и точным.
- Шаг 2: C- секция для удержания угловой шлифовальной машины. Удерживающая способность канала C-секции очень высока. Металлический кусок сваривается с этим C-образным сечением, чтобы удерживать угловую шлифовальную машину болтом или ручкой углового шлифовального станка.
- Шаг 3: – Другая часть C-секции. Сваривается металлическая деталь в конце C-секции.
- Шаг 4: – Прикрепление обоих частей C-секции.
- Дверной кронштейн используется для крепления обеих частей C-секции.
- Шаг 5: – Прикрепите пружины и всего узла. Теперь вся эта сборка прикреплена к основанию двумя болтами. После этого прикрепите пружину.
- Шаг 6: – Удержание заготовки.
Это последний шаг изготовления угловой шлифовальной машины. Можно использовать длинный болт и канал L-секции, чтобы сделать удерживающее устройство заготовки. Два болта с шестигранной головкой используются для крепления канала L-секции с основанием.
Штроборез из болгарки своими руками
Болгарку можно использовать таких задач как вырезание пропилов в стенке. Это пропилы для укладывания проводки, труб, и иных частей. Если для таковой работы брать стоковую болгарку, глубину погружения диска держать под контролем очень тяжело. Чтоб решить эту делему, может быть сделан особый каркас.
Таковой каркас выполнен в виде подошвы с упором, с помощью которой инструмент можно перемещать вдоль стенки с равномерным заглублением. Таким макаром поучится штроба подходящей глубины. Чтоб сделать таковой штроборез, необходимо держать в голове о таких деталях как защитный чехол и особый пылесборник. Для последнего может послужить мешок, но более комфортным будет подсоединение шланга от пылесоса.
Особенности изготовления самоделок из сломанного инструмента
Болгарка не является вечной вещью, поэтому после выхода ее из строя можно использовать оборудование для других самоделок. Иногда случается так, что ломается двигатель или редуктор. Может сломаться корпус или оказываются срезаны зубья шестерен. Однако торопиться выбрасывать устройство не стоит. Что-то одно из двух узлов болгарки еще может работать.
Если вы решаете вопрос о том, что можно сделать со сломанной болгарки, следует рассмотреть двигатель. Но он за счет своей высокооборотистости нечасто подходит для переделок. В основу эта часть углошлифовальной машины может лечь лишь в случае изготовления гравера. Вам нужно будет срезать редуктор и укрепить к валу патрон под разные насадки, их в продаже огромное количество.
Если вас все еще интересует вопрос о том, что можно сделать из болгарки, у которой полетел двигатель, вы можете использовать редуктор. Он металлический компактный и имеет на выходном валу мощный подшипник. За счет имеющихся резьбовых соединений, у редуктора есть хорошие возможности крепления. Редуктор можно установить на дрель с помощью специального переходника. Но на таких инструментах отрезной круг может представлять собой источник опасности. Поэтому редуктор рекомендуется приспосабливать в ситуациях, далеких от первоначальной функции углошлифовальной машины. Например, вы можете изготовить шлифмашинку для деревянных покрытий. Эту пыльную работу вы сможете комфортно выполнять за счет регулировки оборотов и конического редуктора. Большую площадь можно охватить с помощью широкого диска, что ускоряет процесс.
Довольно часто домашние мастера задумываются о том, что можно сделать из редуктора болгарки. Конический узел обладает компактностью, поэтому его можно использовать для разных задач по настройке и регулировке. Например, для регулировки рабочего стола на станке. Редуктор широко применяется и для создания лодочных моторов. Решить вопрос герметизации гребного вала можно за счет уплотнения. Снаружи редуктора можно установить дополнительный сальник на гребном валу под накладным кольцом. А вот в случае с моторизованными велосипедами сальник не понадобится.
Но если вас все еще интересует вопрос о том, что можно сделать из болгарки, вы можете использовать ее редуктор, перенеся крутящий момент на колеса. Описываемый узел устанавливается на колесную ось. Применив традиционную цепь, защитный штатный кожух, вы можете приспособить в роли держателя моторедуктора. Электродвигателем можно и не ограничиваться, используя двигатель внутреннего сгорания. Редуктор болгарки в данном случае будет способен выдержать даже высокие нагрузки.
Думая над вопросом о том, что можно сделать из болгарки, можете рассмотреть вопрос изготовления кофемолки. Она подойдет для любителей активного образа жизни, которые предпочитают время от времени посидеть в тишине леса с чашечкой ароматного свежесваренного кофе. О двигателе задумываться не придется, ведь в миксере имеется специальный вал, вращающий пользовательские насадки.
Штроборез из болгарки своими руками
Болгарку можно использовать таких задач как вырезание пропилов в стенке. Это пропилы для укладывания проводки, труб, и иных частей. Если для таковой работы брать стоковую болгарку, глубину погружения диска держать под контролем очень тяжело. Чтоб решить эту делему, может быть сделан особый каркас.
Таковой каркас выполнен в виде подошвы с упором, с помощью которой инструмент можно перемещать вдоль стенки с равномерным заглублением. Таким макаром поучится штроба подходящей глубины. Чтоб сделать таковой штроборез, необходимо держать в голове о таких деталях как защитный чехол и особый пылесборник. Для последнего может послужить мешок, но более комфортным будет подсоединение шланга от пылесоса.

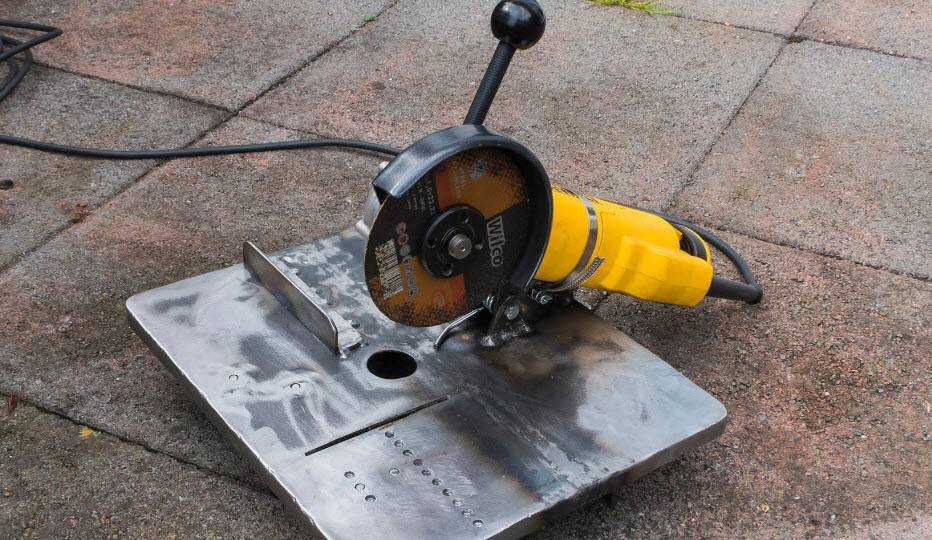

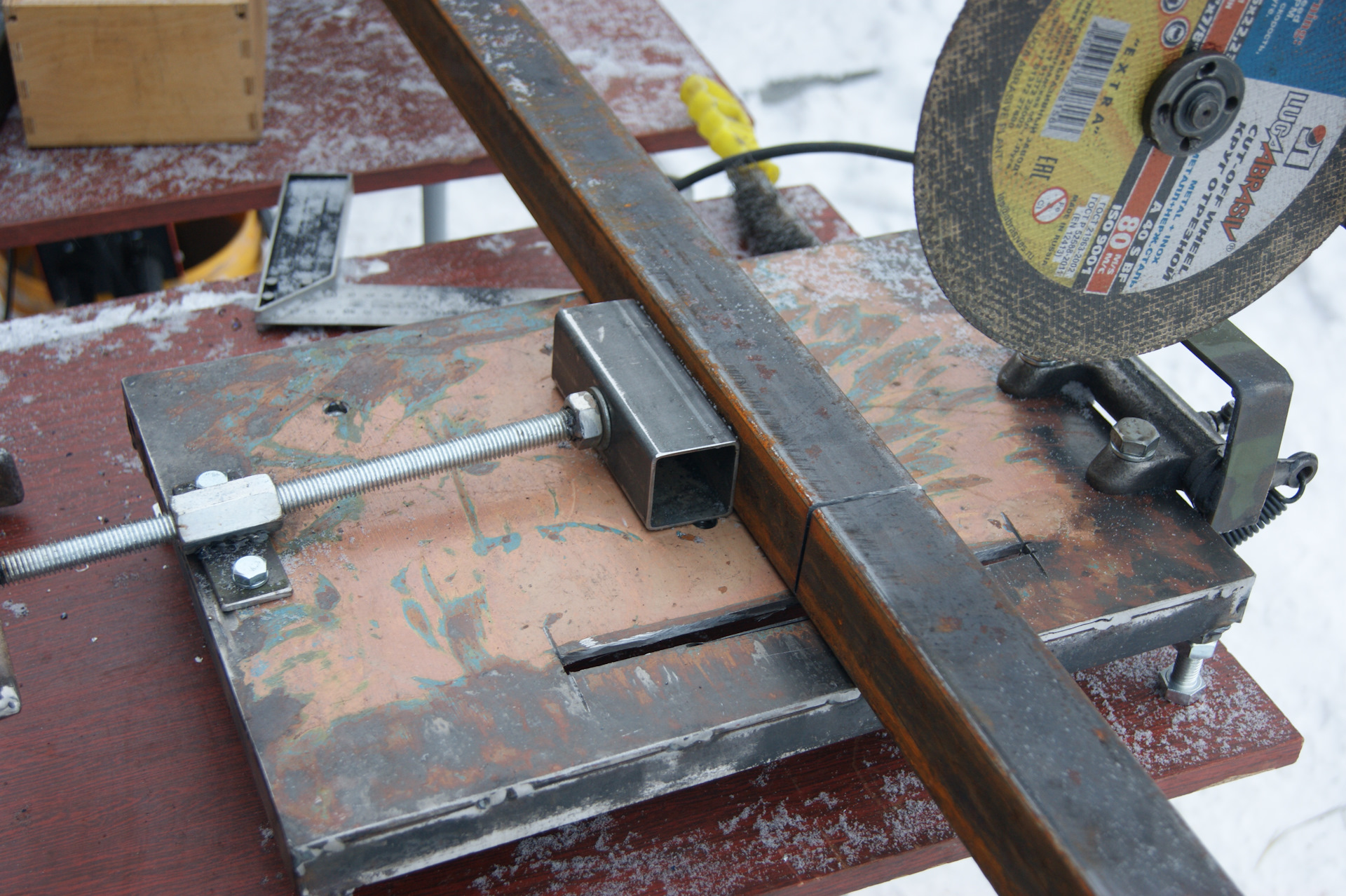

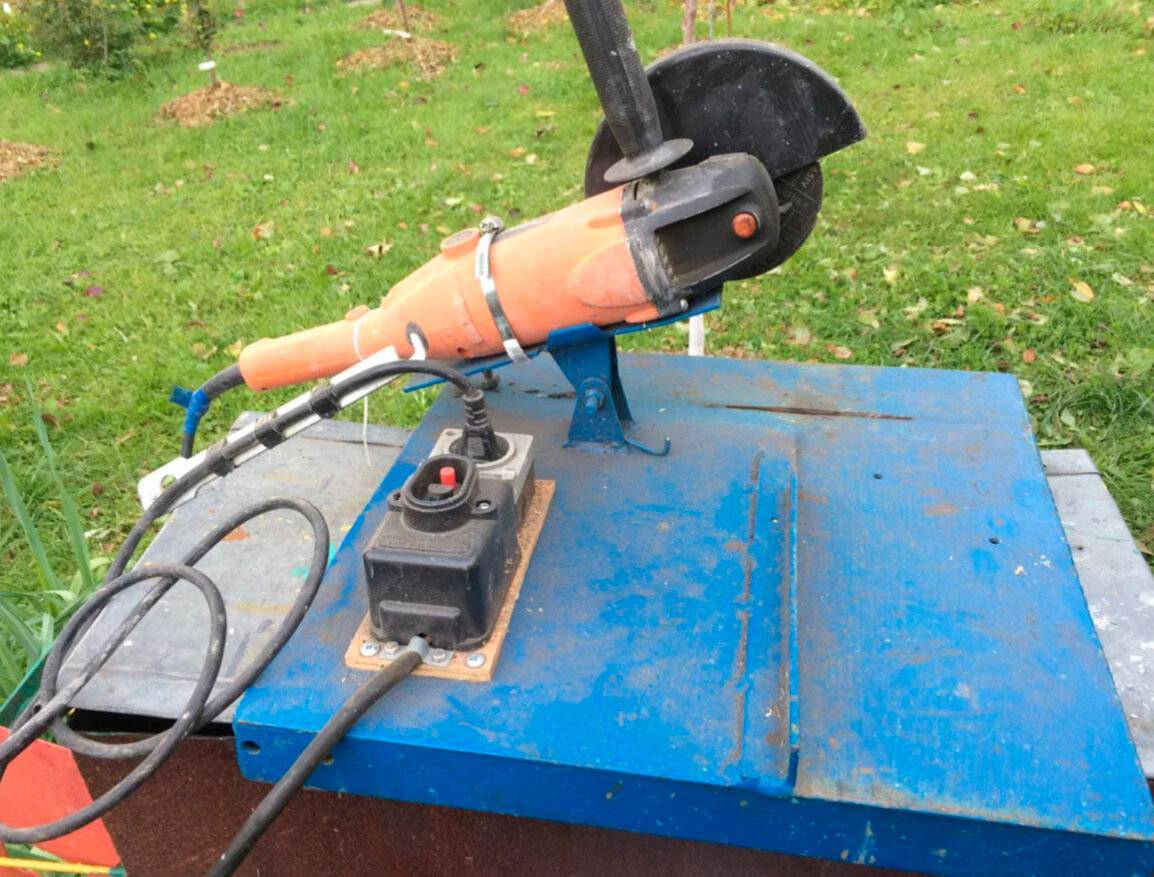

Отрезной станок / стойка из болгарки
Отрезные дисковые станки очень часто применяются в сфере обработки металла, машиностроении, на производстве мебели, в деревообрабатывающем секторе. Это оборудование подходит и для домашнего хозяйства – оно используется как очень удобный инструмент, чтобы выполнять различные работы в гараже и мастерской.
На отрезном станке удобно выполнять самого разного рода задачи: разделять металлопрофиль на отрезки нужной длины; раскраивать листовой металл; делать однотипные заготовки в большом количестве за короткое время; резать керамическую плитку; разрезать детали под любым углом, получать пропилы нужной длины и глубины.
Изготовление штробореза
Что можно сделать из старенькой болгарки? Этот вопрос достаточно нередко задают для себя домашние мастера. Но если ваша углошлифовальная машина работает исправно, из нее можно сделать штроборез. Используя оборудование без переделки, вы подвергаете себя угрозы. Для того чтоб избежать риска, можно сделать насадку с крепким основанием, оно дозволит делать разрезы в стенках на весь поперечник диска.
Это дополнение представляет собой подошву в виде упора, который позволяет перемещать инструмент вдоль стенки. Усилия при всем этом будут равномерными. Когда будете изготавливать такое приспособление, не пожалейте времени и установите закрытый чехол, который будет дополнен патрубком для подключения пылесоса.
Если вы оказались в числе тех, кто задался вопросом о том, что можно сделать
из сломанной болгарки, сможете разглядеть примеры, выставленные выше. Посреди иных предложений следует выделить: гравер, шлифовальную машинку, лодочный мотор и пр. При помощи редуктора описываемого инструмента можно доработать даже моторизированный велик.
Sources:
https://navseryki.ru/samodelki-iz-staroj-bolgarki.html https://fb.ru/article/463815/chto-mojno-sdelat-iz-bolgarki-svoimi-rukami-idei-samodelok
Чертежи стойки для болгарки
В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.
Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.
Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.
Процесс изготовления насадки
В первую очередь возьмём и срежем со сгоревшего якоря болгарки шток, где расположен подшипник. Все это нам не нужно в дальнейшем. Резать якорь лучше всего той же УШМ, только закрепить его нужно прочно в тиски, чтобы он не вылетел оттуда.
Затем необходимо будет избавиться от шестерни и выпалить всю проволоку имеющуюся на якоре. Проволока нам также не потребуется. Чтобы выпалить проволоку, а не мучиться и разматывать её вручную, воспользуемся небольшой газовой горелкой.
В результате всех вышеперечисленных манипуляций перед нами должна лежать чистая болванка якоря, без проволоки, подшипников и шестеренки. Необходимо будет ещё немного поработать и отшлифовать поверхность якоря мелкозернистой наждачной бумагой.
Куда можно использовать болгарку со сгоревшим двигателем
Якорь болгарки, если он не подлежит восстановлению, к примеру, когда на нем повреждены ламели либо обмотка, можно использовать для производства насадки-переходника на шуруповёрт, дрель и т. д.
В принципе для этого у якоря все есть, что нам необходимо, а конкретно:
- Ровненькая поверхность и круглая форма;
- Шток, за который можно было бы зацепиться;
- Прорези для установки шлифовальной ленты.
Механизм работы таковой насадки на дрель очень прост.
Вы берете и устанавливаете её в патрон, после этого начинаете обрабатывать насадкой разные заготовки. Они могут быть изготовленные из таких материалов, как древесная порода, пластмасс, металл и даже стекло с керамикой.
✨19. Абразивный круг “коралл”
Губчатый полиполосный шлифовальный круг диаметром 125 мм предназначен для предварительной подготовки поверхностей: удаления ржавчины, загрязнений и краски без пыли и практически без шума.
Круг выполнен из нейлона и карбида кремния, поэтому будет сохранять эффективность долгое время. Как по мне, то это лучшее решение, если нужно зачистить мягко и гладко металл от ржавчины или краски.
После обработки такими дисками практически не потребуется полировка. Работая с дисками “коралл” помните, что они боятся острых углов, так что если не хотите, чтобы покрытие диска разлетелось, будьте внимательны при работе и избегайте разных острых наплывов и углов.
