Установка потолочных датчиков движения и противопожарных извещателей

Правила размещения дымовых устройств

Вентиляция в натяжном потолке в ванной комнате

Натяжные конструкции все чаще используются для ванной комнаты. Они привлекают интересным дизайном, разнообразными цветовыми сочетаниями. Придают интерьеру ванной легкость, изящество, зрительно увеличивают объем маленькой комнаты.

Отличительная особенность — полная герметичность. Натяжное пластиковое полотно не способно пропускать воду, что полезно при затоплении соседями сверху. Но вентиляция под натяжным полотном отсутствует. После установки будет собираться конденсат, а значит, появится плесень. Следует помнить, что из-за разницы давления под и над полотном, оно будет колебаться при открытии двери, а при нагревании воздуха способно провиснуть. Этого можно избежать, установив вентилирование потолочного пространства.

Натяжная конструкция имеет свои особенности, влияя на схему установки вентиляции. Последовательность действий такая:

• Проложить необходимые коммуникации, надежно их закрепить.
• Натянуть полотно.
• Определить места установки решеток вентиляции.
• Закрепить клеем протекторное кольцо там, где планируется отверстие для решетки.
• Когда кольцо надежно держится на полотне, внутри лишний материал удаляется.
• Внутри получившегося отверстия закрепляется вентиляционная решетка.

Принудительная же вентиляция в натяжном потолке в ванной комнате крепится на заранее подготовленную платформу, так как вытяжка слишком тяжелая для натяжного полотна. В остальном же схема установки вентилятора под натяжным потолком дублирует описанную выше.

Более полную информацию об устройстве вентиляции натяжного потолка смотрите тут >>>

Нормы по установке пожарных датчиков на потолок

АПИ по типу

В разных условиях работы устанавливаются модели с различной конструкцией и способом обнаружения пожара. Все изделия АПИ имеют свои характеристики. Основным фактором, на который реагируют все перечисленные виды систем, является дым.

Адресно-аналоговый

Является комбинацией из адресных и аналоговых устройств. В таком точечном оборудовании нет собственного питающего элемента, электроэнергия подается с блока управления по проводам.

Адресный

Модель электронная адресная извещателей пожарных служит только для передачи информации о возгорании на центральный компьютер. Он, в свою очередь, включает сирену и систему тушения пожара.

Аналоговый

Устройство называется аналоговым, так как его схема собрана на аналоговых элементах. Основную роль срабатывающего механизма выполняет оптопара. Способны отслеживать небольшую по площади зону, поэтому необходима установка нескольких изделий.

Линейный

Линейные датчики считаются электроникой оптического вида. Принцип действия похож на точечный прибор, но сама система действует на большом расстоянии благодаря лазерному лучу. Состоит из излучателя и приемника. Оба элемента необходимо закрепить друг напротив друга. В случае задымленности сила луча уменьшается, и датчик срабатывает.

Оптико-электронный точечный

Точечные приборы контролируют ситуацию в определенном ограниченном радиусе. Состоит из фотоизлучателя и фотоприемника.

Типы потолочных датчиков

Системы различаются по типу работы, монтажа. Бывают датчики дыма, движения, оповещения о возгорании. Подбор аппаратуры для монтажа в подвесные, натяжные системы потолочные осуществляется с учетом величины, назначения помещения, требований к функциональным возможностям и стоимости приборов.

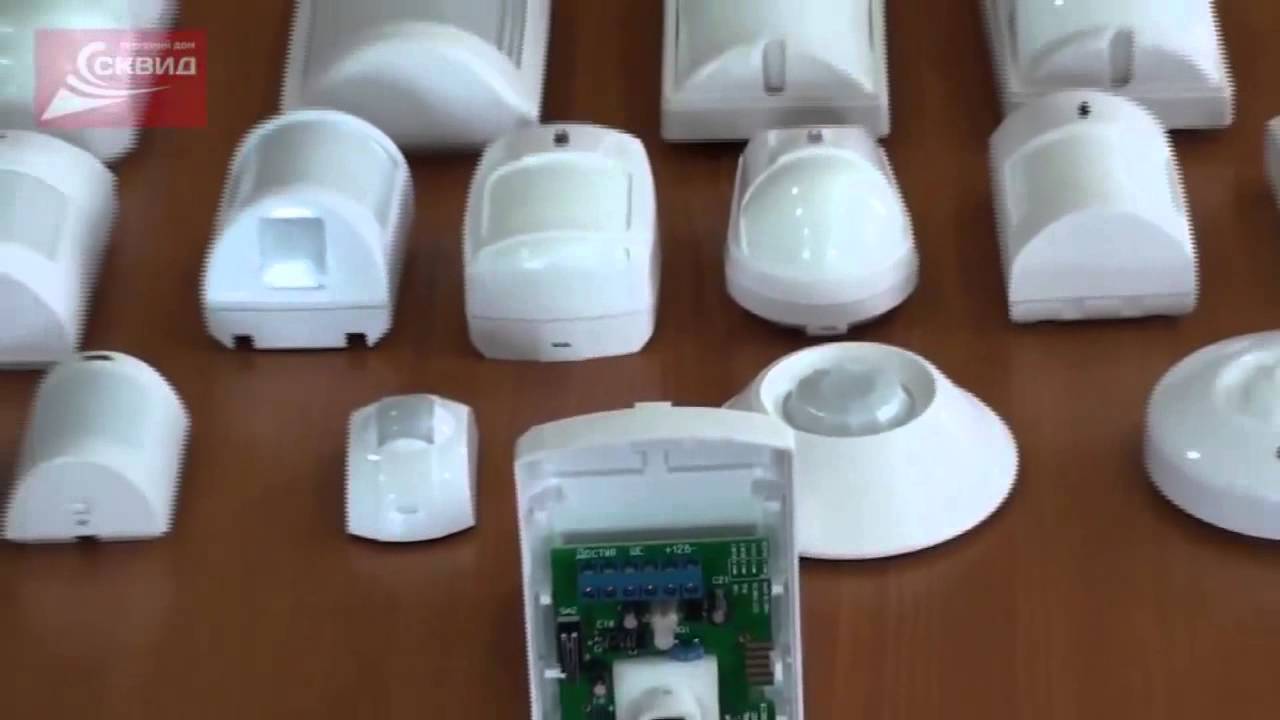

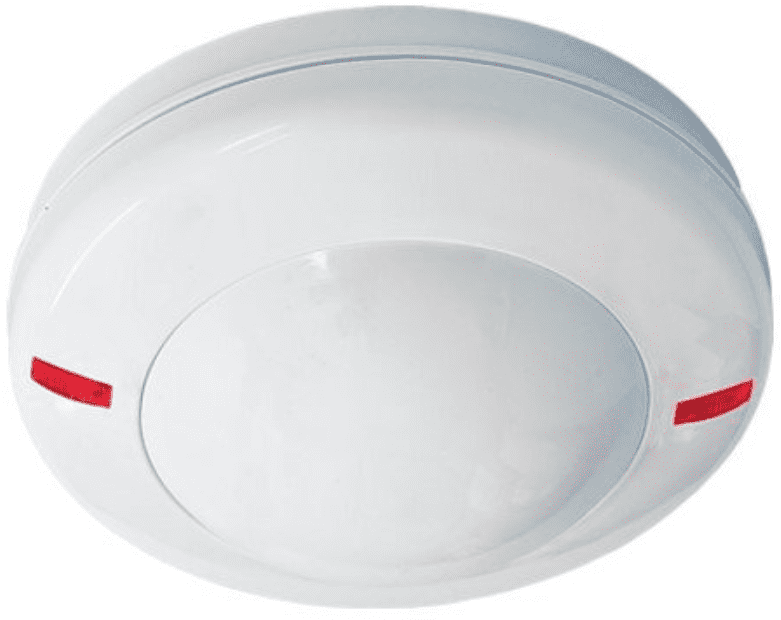

Датчики движения

Извещатели служат для передачи сигнала при обнаружении объекта в движении, включения/выключения света, интенсивности светового потока. Сигнализация применяется не только на объектах общественного назначения, но и в быту – датчики движения удобны для обеспечения автоматического включения и отключения осветительных приборов.Различаются аппараты по параметрам:

1. Зона монтажа. Извещатели внутреннего типа устанавливаются в любой точке комнаты, а внешнего – на расстоянии не более 500 м от объекта.
2. Технологии установки. Потолочные можно ставить на потолок, лучше подбирать модели с поворотным механизмом на 360 градусов, а вот приборы настенного типа монтируют в угловой зоне – это объясняет сниженный радиус обзора и высокий процент ложных срабатываний.
3. Типу питания. Проводные датчики функционируют, пока есть электричество – они запитаны в прибор подачи постоянного тока, а вот беспроводные работают от батареек или прочих независимых (автономных) источников энергообеспечения.

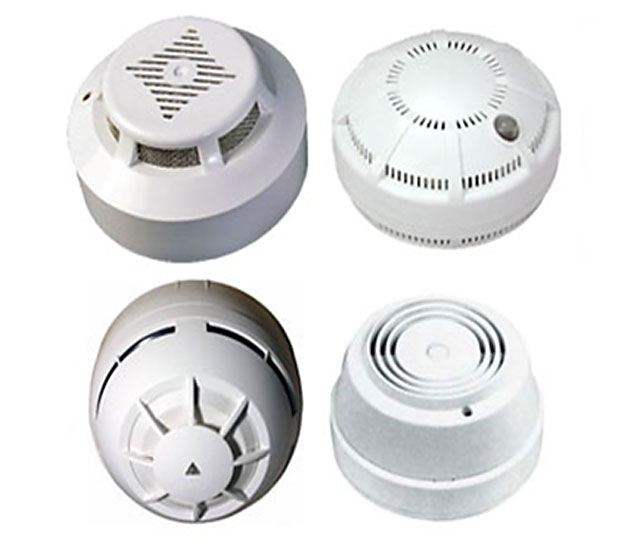

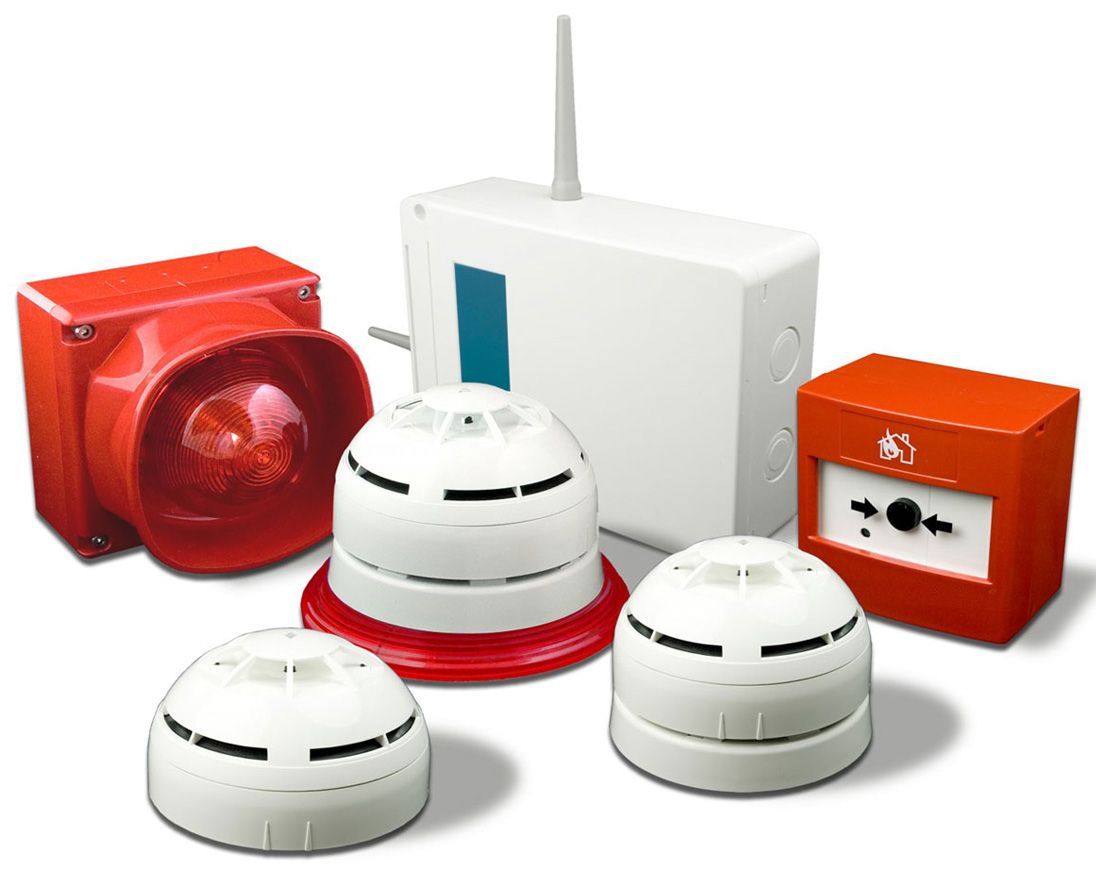

Датчики противопожарного оповещения

Различается продукция по типу срабатывания: дым, открытое пламя, излучение тепла (по заданным температурным режимам).

Типовые различия:

• зона обслуживания: точечные реагируют только в заданной области установки, линейные – по заданному параметру линейных размеров;
• тип питания: проводные функционируют от постоянного тока, адресные идентифицируют каждый установленный прибор.

Следует знать, что линейная пожарная сигнализация за подвесным потолком обязательна для установки в помещениях общественного назначения. Также бывают приборы автономного питания, которые не требуют подключения к постоянному электричеству, но более сложны в проверке работоспособности системы.

Для производственных, складских помещений предлагают пожарные извещатели двухточечного типа. Это система из пары приборов, размещенных в одном корпусе с закреплением на штоке и разведением в стороны на расстояние до 0,8 м. Система контролирует сразу две точки: на базовой поверхности и подвесной системе. Монтаж требует применения 6-ти контактной базы с отдельным шлейфом для каждого датчика.

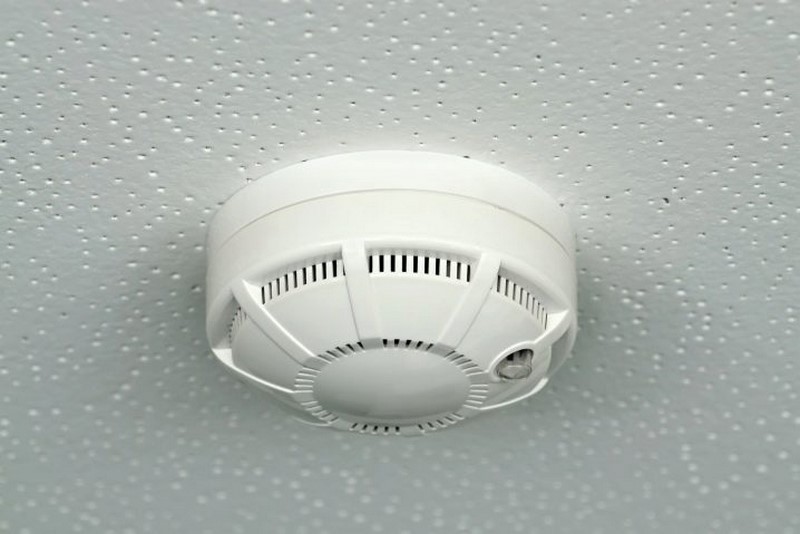

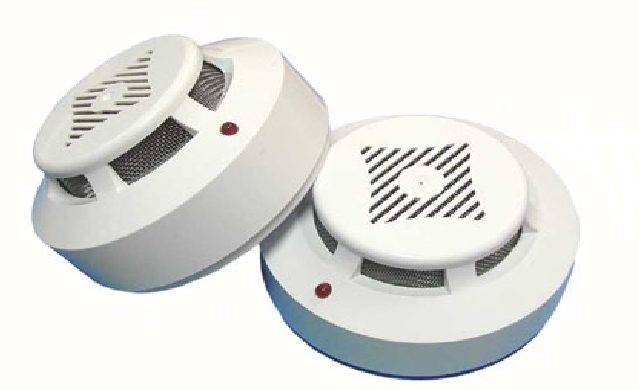

Извещатели задымления

Это приборы, область применения которых предельно широка. Датчики дыма ставятся в помещениях жилого, общественного, складского назначения и в прочих конструкциях с риском появления дыма

Особенно важно ставить извещатели в домах с отделкой, которая не горит, но может сильно дымить при возгорании основной конструкции

Параметры выбора приборов:

1. Зона обслуживания. Если помещение отличается большими размерами, высокой проходимостью, требуются линейные извещатели. Такие приборы оцениваются дороже точечных, но выигрывают за счет снижения количества единиц, сокращения расходных материалов для обустройства системы сигнализации. Точечные датчики срабатывают только на локальные задымления.
2. Тип питания. Проводные аппараты подключаются к проводам постоянного поступления тока, беспроводные работают за счет встроенного аккумулятора.

Вне зависимости от выбора типа приборов, важно найти качественные извещатели – соответствие аппаратов нормативным параметрам снизит количество ложных срабатываний

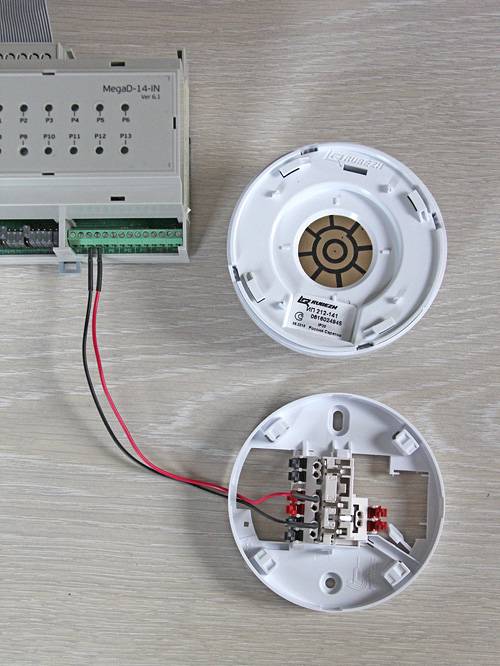

Монтаж и настройка потолочного датчика движения

Требования к пожарной системе

В документах противопожарной безопасности указано, что датчики дефинируются величиной горючей массы одного метра проводки. Они не устанавливаются в тех местах, где гореть нечему. Но, если они необходимы к ним есть требования:

1. Во время установки соблюдайте расстояние между базовым потолком и подвесным, его должно быть достаточно для размещения проводов и датчиков.
2. Правильно подсчитайте количество приборов и горючих материалов, чтобы обеспечить в полной мере безопасность.
3. Обследуйте тщательно потолочную поверхность, чтобы выявить участок, где самое плотное расположение кабеля и других коммуникаций. Проводка должна находиться на расстоянии 30 см друг от друга.
4. Определите погонный метраж каждой марки кабеля в отдельности. Чтобы сделать это правильно, обратитесь к специальной таблице с данными горючих веществ (измеряются в литрах).
5. Если число составляет меньше чем 1,5 литра, тогда за подвесным потолком нет надобности устанавливать извещатели. В противном случае необходима установка шлейфа, а значит и датчиков.

Является ли преступлением беспричинное включение пожарной сигнализации?

Это зависит от того, где был запущен сигнал тревоги. Ответ будет меняться в зависимости от обстоятельств. Конечно, если это местная тревога в частном доме, следует просто сообщить об этом владельцу помещения и объяснить проблему.

Далее необходимо проветрить помещение и перезапустить датчики дыма. Если они подключены к системе безопасности, то нужно позвонить своему провайдеру и сообщить о ложной тревоге.

В коммерческом здании пожарная сигнализация вызовет ряд событий, заканчивающихся прибытием пожарной машины с командой специалистов. В данном случае нужно скорее связаться с управляющим или начальником отдела по технике безопасности, и посмотреть, можно ли остановить цепочку событий.

Если это контролируемая система, там также может быть представитель администрации здания, который сначала перейдет к панели, а затем к инициирующему устройству (обычно детектор дыма или вытяжная станция). Они должны быть уведомлены о том, что это был случайный сигнал тревоги, а не злонамеренный ложный сигнал тревоги или фактический пожар.

Пожарная часть должна быть уведомлена о том, что в прибытии нет необходимости. Вождение больших тяжелых транспортных средств по местным улицам сопряжено с определенным риском, поэтому, чем раньше они смогут вернуться в строй и прекратить реагирование, тем лучше.

Если же команда прибыла на место, где сработала сигнализация, нужно быть готовым сообщить им, как было активировано устройство, и кто был вовлечен. Не должно быть никаких обвинений, выдвинутых против человека, если он случайно активировал устройство. Случайное включение пожарной сигнализации не является преступлением. Однако не следует делать этого преднамеренно без какой-либо на это причины.

Установка диффузоров и вентиляционных решеток

Многие могут сказать, что монтаж решеток вентиляции для натяжных потолков невозможен, вследствие специфики материала этого покрытия. Сомневающихся можем утешить, установить подобное оборудование в полотно можно, и этот процесс не сложнее подготовки отверстий под точечное освещение. Но о расположении решеток и диффузоров следует побеспокоиться заранее.

Если вентиляция помещения предусматривает наличие воздуховодов, то сначала полностью монтируется вся вентиляционная система, а после натягивается полотно натяжного потолка. Существуют круглые и квадратные воздуховоды из пластика, оцинковки или может использоваться гофрированная труба.

Чтобы узнать, как делать вентиляцию в потолке, и какие работы следует выполнить перед этим, каждому счастливому обладателю натяжного покрытия, необходимо ознакомиться с некоторыми инструкциями:

1. Решетки и диффузоры монтируются непосредственно в полотно, после его установки. В места соприкосновения его с полотном наклеивается специальное протекторное кольцо, которое предохранит материал натяжного потолка от разрыва.

2. Кольцо клеится непосредственно на натянутое полотно, в месте выхода вентиляционного канала. Только после приклеивания материал покрытия внутри кольца можно удалить.
3. После этой процедуры через полученные отверстия следует вывести воздуховод и прикрепить к нему диффузор или установить вентиляционную решетку, закрепив ее на обратной стороне кольца.

О достоинствах и необходимости вентиляции уже сказано немало, но следует понимать, что есть и определенные недостатки, связанные с монтированием в полотно вентиляционного оборудования, а в частности, решеток и диффузоров.

• Снижаются декоративные качества . Но с этим можно поспорить, так как современная промышленность выпускает вентиляционные решетки различных форм, цветов и оттенков. При желании можно подобрать такие устройства, которые будут практически незаметны глазу.
• Герметичность покрытия. Теперь натяжной потолок не особенно спасет от забытого открытого крана этажом выше.
• Повышается общая стоимость работ.

Как видите, натяжной потолок и вентиляция могут прекрасно сосуществовать, дополняя друг друга. Благодаря качественной вентиляционной системе такое покрытие будет долгие годы радовать вас идеальной гладью.

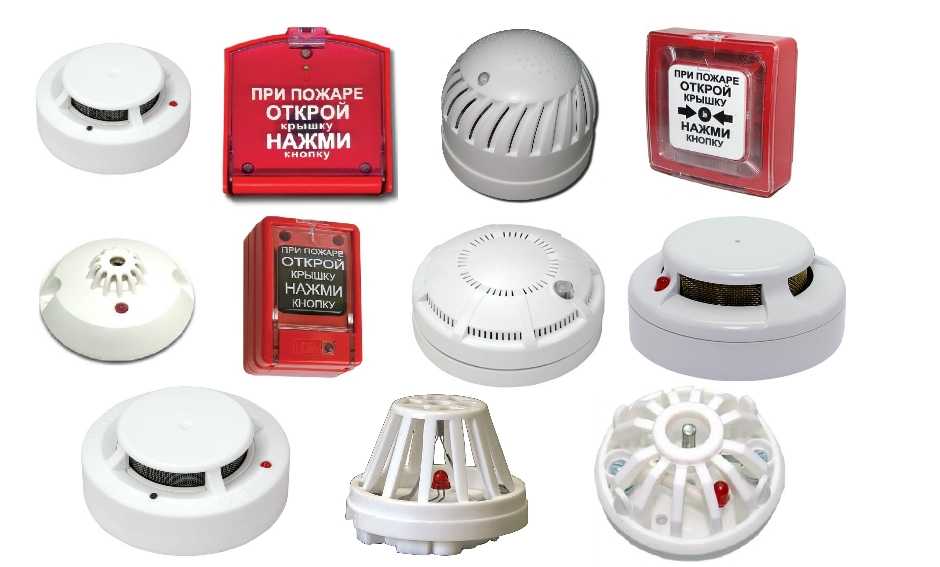

Виды пожарных извещателей для потолка

Прежде чем установить элементы сигнализации, необходимо выбрать оптимальное оборудование. Различают следующие типы оповещателей:

• тепловые;
• дымовые:
• газовые;
• световые (реакция на пламя);
• комбинированные.

По способу питания выделяют активные и пассивные датчики. По принципу отклика – активные и пассивные. По возможности определения местоположения пожара их делят на адресные и безадресные. По способу срабатывания – на ручные и автоматические. По виду диагностируемой зоны выделяют точечные, линейные и объемные устройства. Источниками срабатывания датчика могут быть дым, огонь и повышенная температура.

Точечные устройства контролируют локальную местность, т. е. то место, в котором они установлены. Это наиболее распространенный тип датчиков.

Точечный оповещатель – наиболее распространенный тип датчиков, действует локально

Линейные устройства анализируют повышение температуры или возникновение дыма в плоскости постройки. Применяются редко. Могут соединяться с контроллером проводным или беспроводным способом.

Линейный извещатель реагирует на повышение температуры или возникновение дыма

Адресные датчики образуют систему оповещателей.

Адресный извещатель организует противопожарную систему

Автономный оповещатель звуком сообщает о пожаре. Применяется в больших зданиях и не подключается к единому прибору.

Автономный датчик работает на аккумуляторах и снабжен звуковым сигналом

Новинка на рынке противопожарного оборудования – двухточечные датчики. Они позволяют контролировать межпотолочное пространство на возникновение очагов возгорания. Просты в монтаже и удобны в обслуживании.

Двухточечный датчик контролирует пространство на возгорание между основным и натяжным потолком

Датчики дыма на натяжном потолке монтируют в помещениях, где при возгорании возможно возникновение большого количества дыма. Это торговые сооружения, кинотеатры и другие офисные помещения.

Датчики дыма монтирую в офисных помещениях

Инфракрасный линейный датчик устанавливают в больших помещениях. Отличается качеством и высокой ценой. Все это оправдывает приобретение всей системы оповещения.

Инфракрасный датчик рассчитан на большое здание

Современные модули противопожарных оповещателей монтируют путем врезки, что позволяет их устанавливать на подвесных и натяжных потолках. Дизайн датчиков не портит интерьер помещения.

Виды датчиков для потолков

Различается несколько типов конструкций: датчики движения, противопожарные и дымовые извещатели. Все они имеют собственные функциональные возможности, отличия по способу обнаружения пожара, задымления. Подбор типов извещателей для подвесного потолка производится с учетом величины помещения, требований к возможностям и ценовых предпочтений.

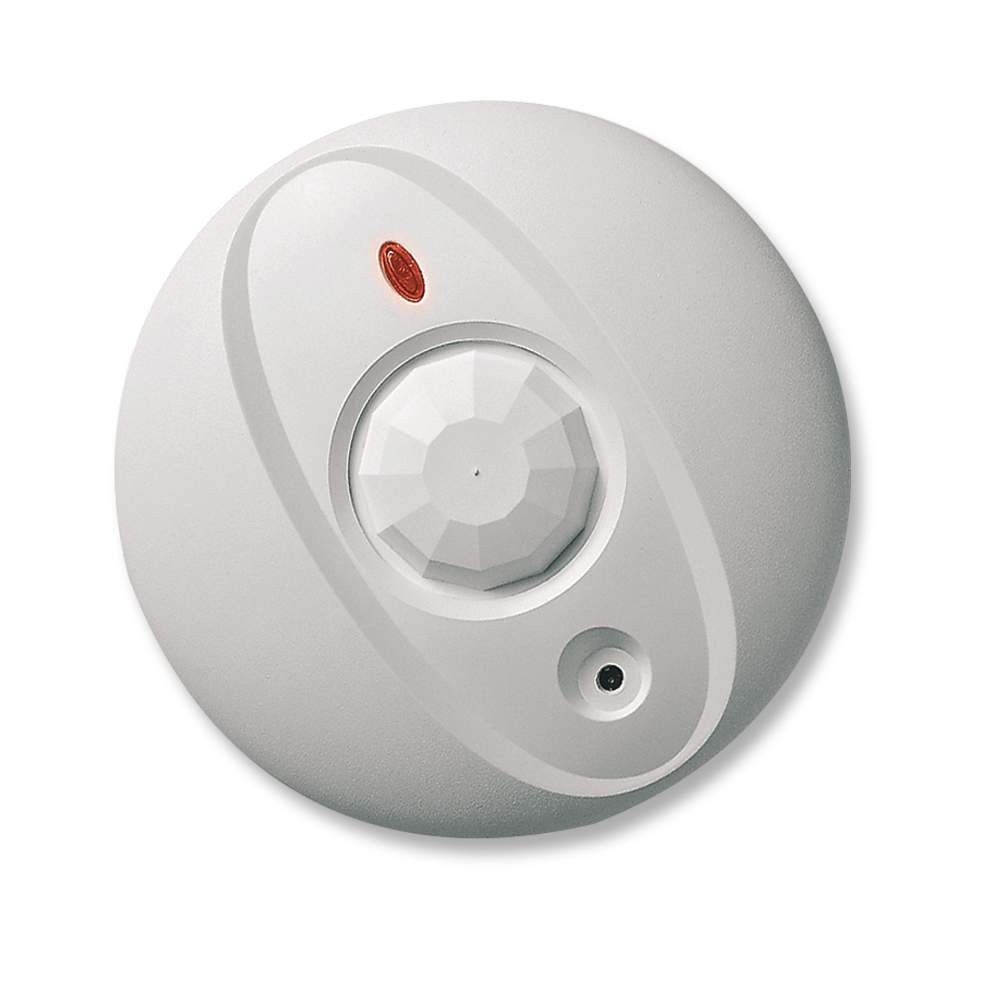

Датчик движения

Служит для обнаружения движущегося объекта, включения/выключения света, учета потока. Часто используется как элемент охранной сигнализации и пригоден в быту для автоматического управления осветительными приборами.

Различается несколько типов по следующим параметрам:

• Месту установки. Внутренние датчики монтируются в любой точке помещения. Внешние – на расстоянии до 500 м от строения.
• Способу монтажа. Потолочные устанавливаются в потолок, причем модели лучше подбирать с разворотом на 360 градусов. Настенные ставят в углу, что дает меньший градус обзора и сокращает количество ложных реагирований.
• Питанию. Проводные работают постоянно, пока есть электричество. Дольше сохраняют функциональность. А вот беспроводные или автономные могут быть на аккумуляторах или солнечных батареях. Последний тип относится к новинке, необходимо регулировать контроль поступления энергии: света не должно быть много или мало.

Противопожарный датчик

Различаются извещатели по различным параметрам. Источник срабатывания: дым, пламя, тепло.

Остальные критерии различий:

1. Характер зоны обслуживания. Точечные реагируют на раздражители в определенной зоне монтажа, линейные – контролируют изменения температуры в линейных размерах помещения. Вторые относятся к типу редкого использования, однако имеют преимущества, если установка пожарных извещателей за подвесным потолком проводится в зданиях торгового, промышленного и общественного назначения.
2. Питание. Бывают проводные датчики, работающие от постоянного тока. Адресная система сигнализации в этом случае идентифицирует каждый прибор. Автономные не требуют подключения к системе, так как оснащены аккумулятором и оповещателем. Минус использования – сложность проверки работы прибора.

Для применения в больших помещениях пригодны двухточечные датчики пожаробезопасности. Представляя собой пару извещателей в одном корпусе, закрепленных на штоке и разнесенных в стороны на 60-80 см, прибор контролирует температуру сразу в двух точках: на основном и подвесном потолке. Для монтажа нужна 6-ти контактная база, куда присоединяются датчики, причем для каждого из них отдельный шлейф.

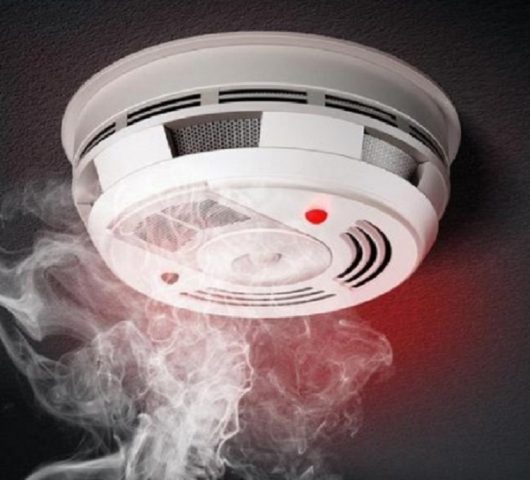

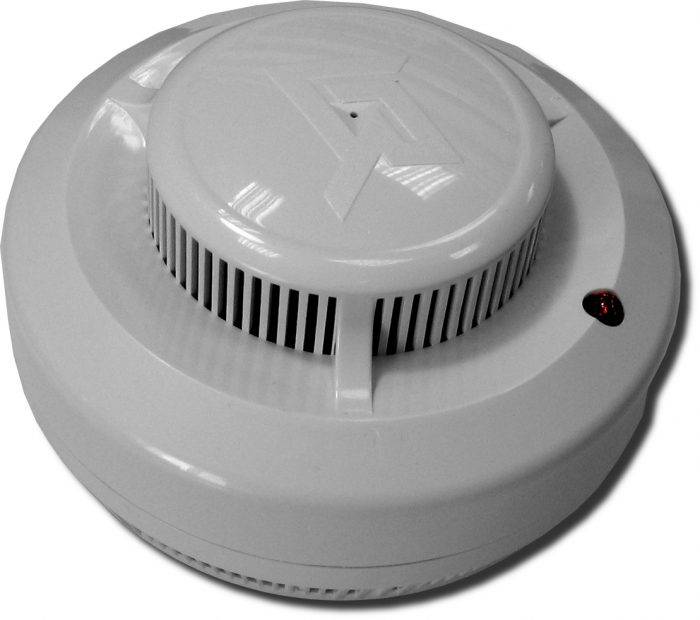

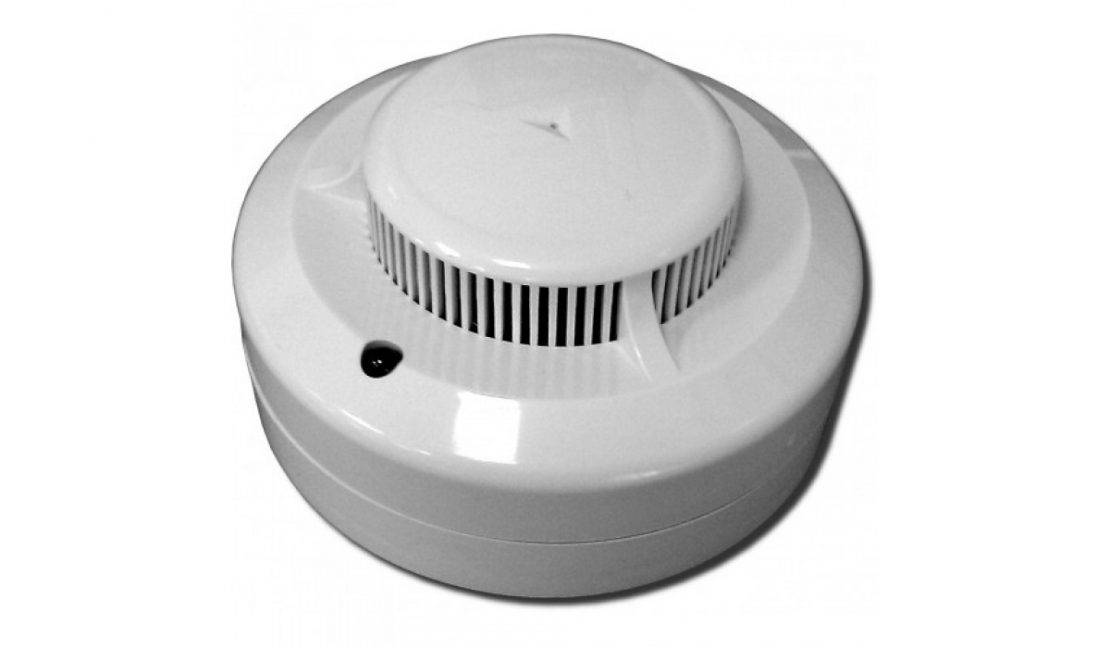

Датчики дыма

Дымовой потолочный датчик необходим в помещениях с отделкой, которая при горении выделяет много дыма. Приборы часто устанавливаются в торговых, офисных, общественных строениях. Отличительная особенность приборов – возможность встраиваемого монтажа, поэтому они не нарушают эстетику потолочного пространства.

Различаются дымовые приборы по следующим параметрам:

• Характер зоны обслуживания. Линейные датчики хороши для обслуживания больших площадей, точечные реагируют на локальные задымления в зоне воздействия. Линейные оцениваются дороже точечных, однако монтаж системы с этими приборами обойдется дешевле за счет сокращения расходов на комплектующие материалы и уменьшенное количество датчиков.
• Проводные и беспроводные. Первые работают за счет подачи питания по проводам, вторые – от встроенного аккумулятора.

Разновидности датчиков для потолков

Когда необходима установка датчиков

Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:

• свод правил 13130 от 2009 года с обязательным приложением «А»;
• таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).

Как определить необходимость установки:

Шаг 1. Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.

Шаг 2. Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.

Шаг 3. Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.

Шаг 4. Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.

Шаг 5. Сравнить получившийся показатель с законодательными нормативами:

• до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
• от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
• 1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения. При высоте потолков менее 0,4 метров монтируется шлейф.

Расчет количества датчиков

В документах сказано, что точечные извещатели (и дымовые и тепловые) требуется монтировать в каждом потолочном отсеке с шириной 0,75 м и более, огражденном элементами строительных конструкций, выступающих из на 0,4 м из потолка и более.

Стандарты разных стран различаются. Британский стандарт BS5839 определяет, что датчики размещают так, чтобы их детекторные чувствительные элементы располагались ниже потолка на высоту от 2,5 до 60 см для дымовых, а для тепловых – от 2,5 до 15 см.

Если «перевести» регламентирующие документы, станет понятно, что каждый обособленный участок пространства между потолками должен иметь:

Три датчика, если они включены в шлейфы приборов с двумя порогами срабатывания или в три отдельных шлейфа приборов с одним порогом срабатывания.

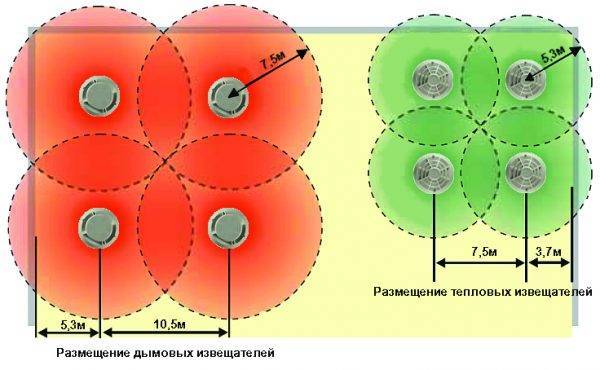

Схема размещения пожарных датчиков

• Четыре извещателя, если они попарно включены в два разных шлейфа приборов с одним порогом.
• Два извещателя, если они подключены по схеме, требующей поочередного срабатывания не менее двух датчиков с обязательной гарантией возможности своевременной замены нерабочего.
• Два извещателя, если они подключены по схеме, когда достаточно срабатывание одного датчика.

Подведем неутешительные итоги. Несмотря на то, что нормы прописаны непонятным языком, резюмируем следующее:

• За потолком устанавливают обязательно извещатели в количестве двух штук, если они адресные.
• Не менее трех потребуется, если они аналоговые. Не менее четырех, если они аналоговые, а кроме того, подключены к двум шлейфам контрольного прибора с одним порогом срабатывания.

На видео можно в общих чертах ознакомиться с извещателем:

Установка в помещении одного адресного датчика разрешается, если система оповещения не 5 типа, система сигнализации не управляет тушением пожара, а также при гарантированном отсутствии негативных последствий от ложного срабатывания для людей.

Кроме того, следует соблюдать следующие меры безопасности:

Проводку систем пожаротушения и сигнализации с разным питающим напряжением прокладывают в отдельных коробах. Если выполняется открытая прокладка, а защиты от электромагнитных наводок нет, между жгутами с проводкой разного напряжения должно быть не менее 0,5 м. Между одиночными жилами это расстояние допускается снижать вдвое.

Мало кто займется установкой пожарной системы у себя дома за потолком. Такие вещи устанавливаются в организациях и поэтому выполняются таковыми, с серьезным подходом и соблюдением всех норм противопожарной безопасности.

Монтируем воздуховоды для вентиляции над натяжным потолком

Вместе с кухонной вытяжкой продается короб с переходником круглого или прямоугольного сечения. Перед монтажом натяжного потолка, делают магистральный воздуховод над натяжным потолком. Есть такие варианты:

1. Воздуховод из гипсокартона, выполняется каркас из нержавеющего металлопрофиля, обшивается ГКЛ, прокладывается к вентиляционной шахте.
2. Воздуховод из гофрированной гибкой трубы.

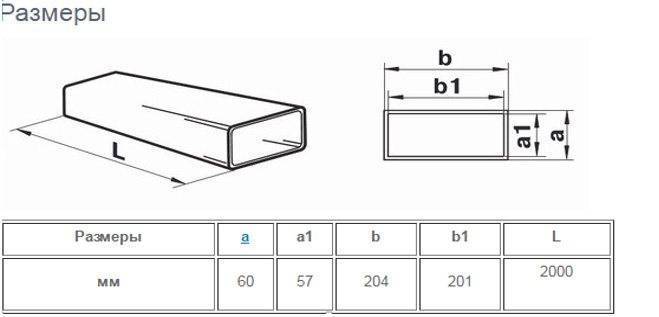

3. Пластиковый прямоугольный или круглый воздуховод, крепится к потолку или стене.

Для самостоятельного монтажа последний вариант предпочтительней.

Их преимущества:

• Герметичность соединений;
• Шумопоглощение и теплоизоляция;
• Быстрота сборки;
• Коррозийная устойчивость;
• Легкий вес;
• Плоское сечение, занимает мало места при креплении к потолку;
• Низкая цена;

Комплектуются переходниками с круглого сечения вытяжки на прямоугольное и наоборот, а также соединительными узлами, поворотами. Собирают воздуховод по размеру в удобном месте, затем примеряют и отмечают места крепления.

Монтируют подвесы.

Вот как выглядит воздушный короб под установку натяжного потолка.

Расстояние от потолка до нижнего края всего 6,5 см, если бы делали из трубы ПВХ, то это расстояние увеличилось в 2 раза, при одинаковой площади сечения каналов.
