Самостоятельное изготовление турбодефлектора
Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:
- стальной лист – 0,5-1 мм толщиной или пластиковый;
- дрель со сверлами;
- картонные листы;
- заклепочник;
- ножницы.
Создание чертежа
Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:
| Диаметр посадки, см | Ширина, см | Высота, см | Высота основания, см |
| 200–250 | 290–350 | 290–345 | 70–100 |
| 300-315-355 | 400-400-450 | 365-365-385 | 110-110-110 |
| 400–500 | 495–615 | 465–635 | 140–225 |
| 630 | 790 | 700 | 250 |
Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.
Процесс изготовления
Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:
- С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
- Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
- Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
- Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной – 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
- Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
- Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.
Достоинства и недостатки
Для усиления тяги дополнительно в вентканал устанавливают электрический вентилятор
Дефлектор вентиляционный для увеличения тяги эффективно защищает вентиляционную систему от попадания грязи и осадков. Если расчет дефлектора был произведен правильно, КПД вентиляции увеличивается на 20%.
Если в местности слабые ветра, лучше всего установить на систему прибор для усиления отвода и притока воздуха. В таком случае будет полностью исключен эффект опрокидывания тяги.
У устройства есть ряд недостатков:
- Если направление ветра будет вертикальным, поток станет соприкасаться с верхней частью конструкции. Это приведет к тому, что воздух не сможет правильно выводиться на улицу.
- Зимой на основании трубы образовывается наледь. Чтобы избежать проблем функционирования вентиляции, нужно регулярно устраивать профилактические осмотры.
Для борьбы с первым недостатком были изобретены конструкции, которые оснащены двумя конусами.
Установка дефлекторов вентиляции в частном доме
Выполнить монтаж насадки самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.
Для крепления дефлектора понадобятся:
- шуруповерт или электродрель;
- силиконовый герметик;
- саморезы.
Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает колпак, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.
Высота вентиляционного канала над крышей
Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.
Основными считаются следующие нюансы:
- Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
- Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
- Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
- Не допускается формирование негерметичных каналов вентиляции.
- Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.
Расчет высоты канала
Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.
Правила расчетов следующие:
- при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
- для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
- для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).
Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.
Рекомендации:

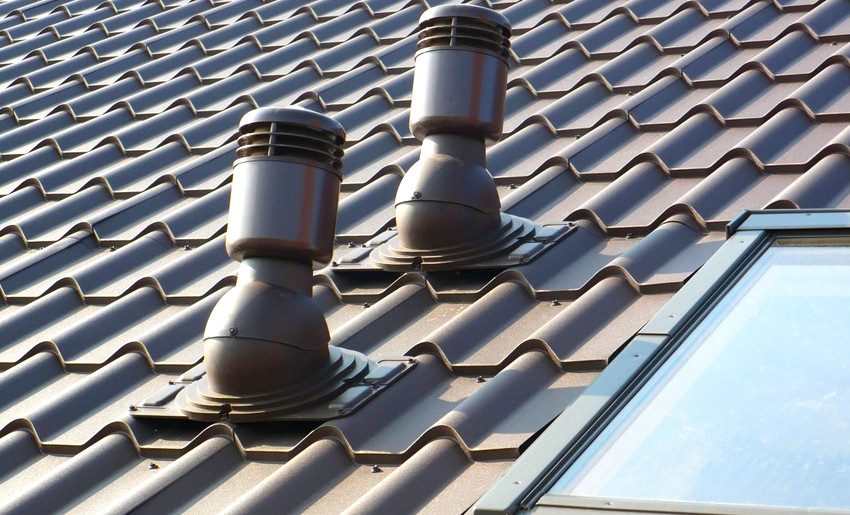

На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей
Они будут более устойчивы к воздействию ветра, снеговой нагрузке
Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше
Так отработанная среда выходит наружу без сильного сопротивления потоков.

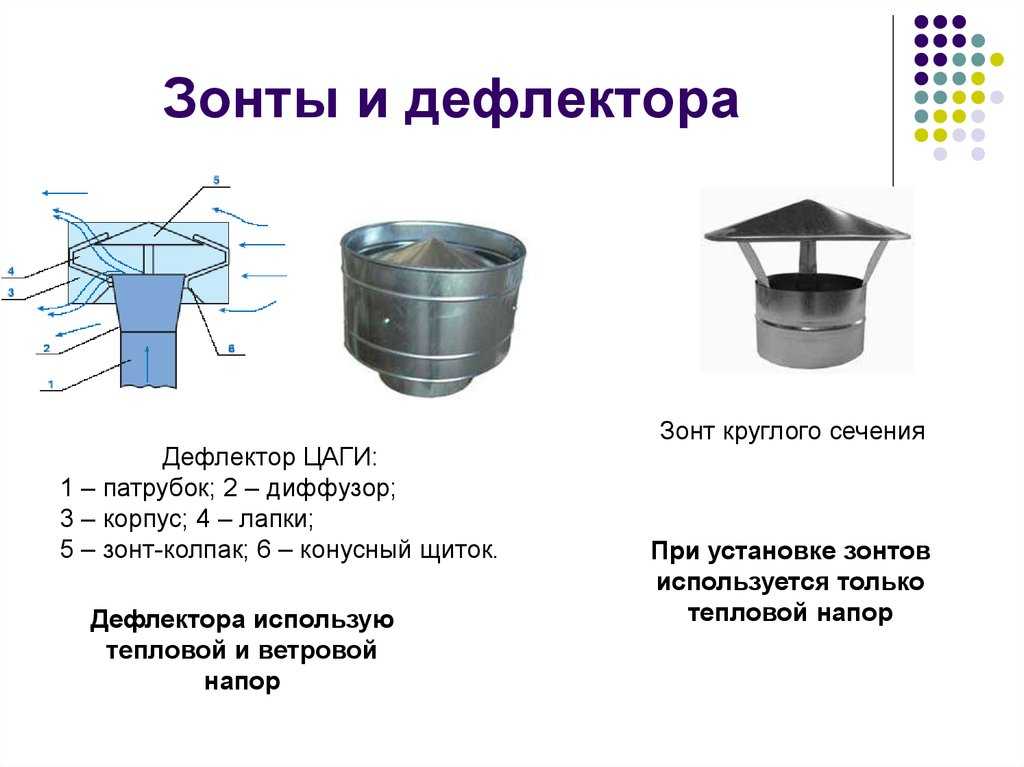

Устройство и принцип работы

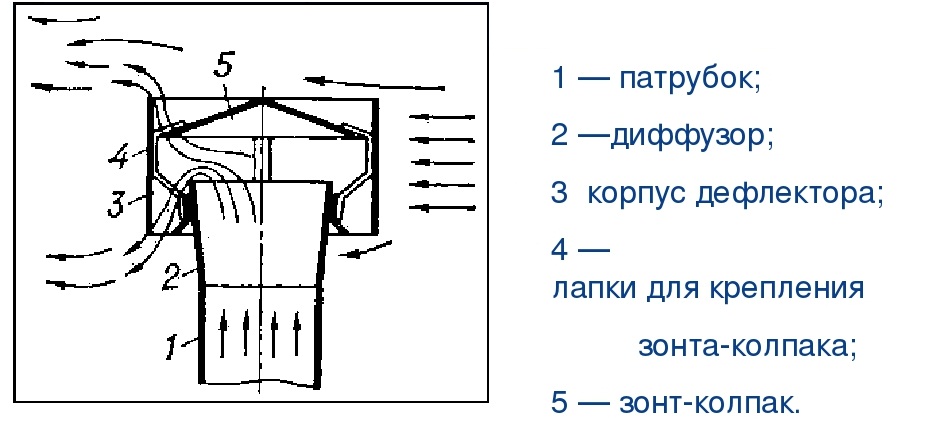

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:
- нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
- диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
- полый металлический цилиндр, являющийся наружной частью дефлектора;
- верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
- кронштейны крепления верхнего конуса;
- монтажные кронштейны.
Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

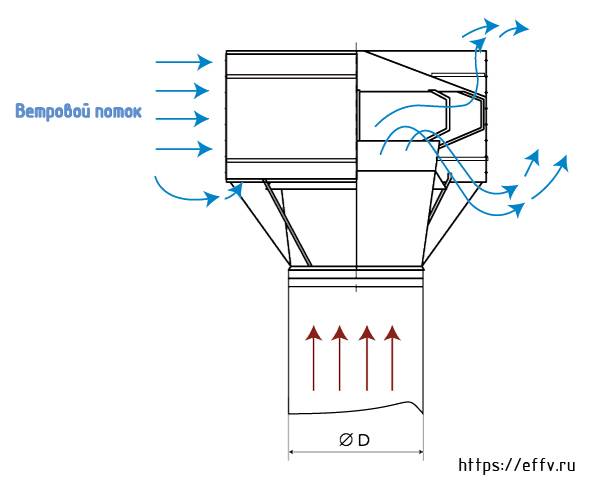

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.
За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.
Функциональность дефлектора
Грамотно устроенная вентиляция с дефлектором Цаги Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением. Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала. По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала. Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.
Изготовление своими силами
Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.
Для изготовления понадобится обычный слесарный инструмент:
- молоток, киянка;
- ножницы по металлу;
- дрель электрическая;
- тиски;
- приспособления для разметки — чертилка, рулетка, карандаш.
Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.
Выкройка и чертеж зонта под колпак диаметром 100 мм
Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.
Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.
Принцип действия дефлекторов
Принцип действия дефлекторов
Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.
Дефлекторы
Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.
Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.
Декоративные дефлекторы
Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

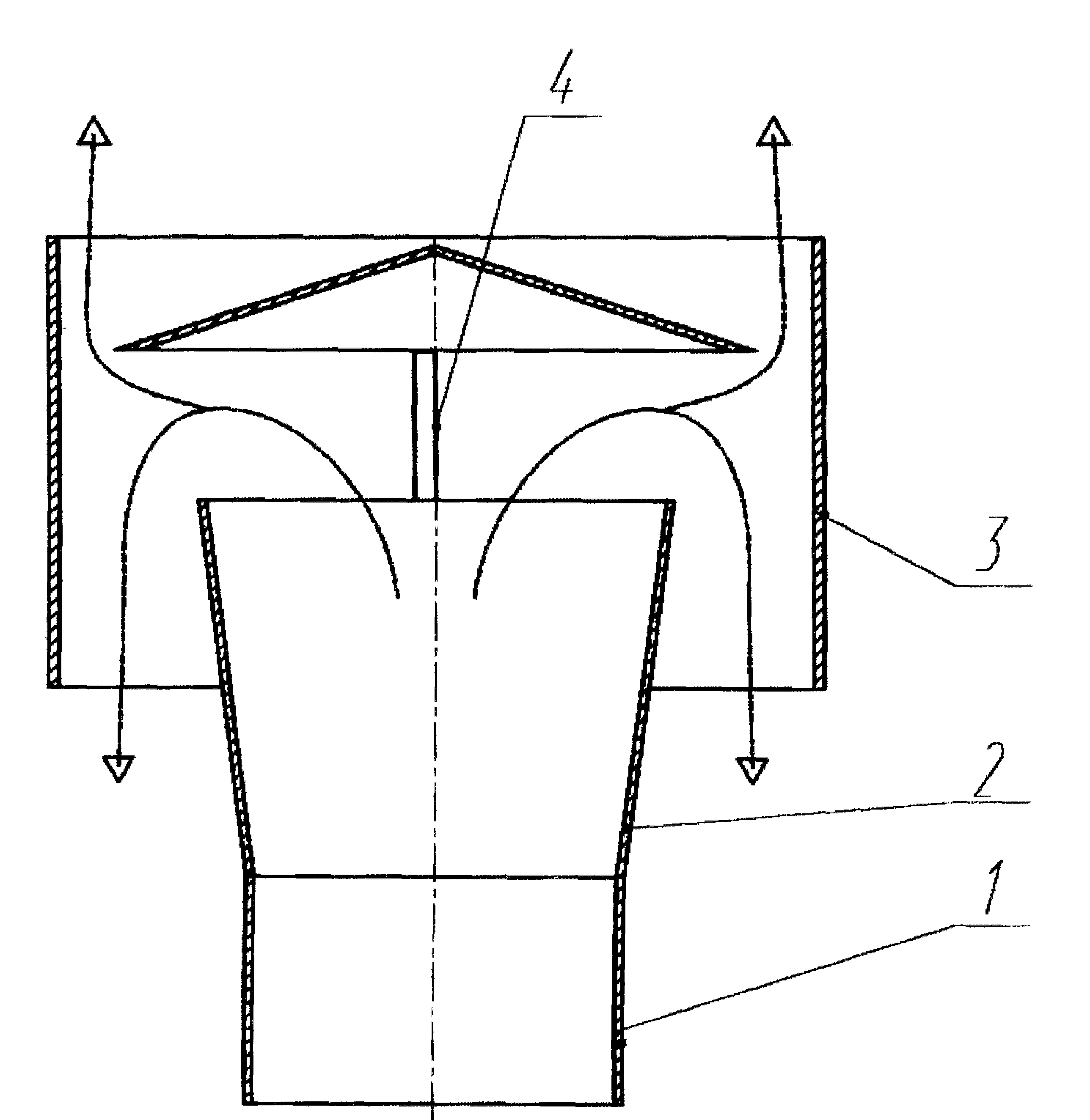

Как устроен крышный дефлектор
Существует основной тип устройства крышных дефлекторов, это:
- корпус – изготавливается в форме кольца или цилиндра. Деталь рассекает прямой поток движущегося воздуха. Внутри него создается пониженное атмосферное давление. Он соединен с диффузором с помощью нескольких креплений.
- Диффузор — конусообразная деталь с усеченным конусом. Именно усеченной частью он соединен с корпусом, с расширением вверху. Попадая внутрь, движение воздуха замедляется и разветвляется.
- Колпак или зонт – верхняя часть всего устройства. В него попадает воздух из диффузора и происходит понижение давления. Прикрепляется непосредственно к диффузору с помощью крепежа и выполняет функцию защиты внутреннего пространства.
Эти элементы, соединенные в единую конструкцию, создают мощный усилитель тяги.
Зачем нужен дефлектор
Система вентиляции в доме
Вытяжная естественная вентиляция работает за счет разницы давлений снаружи и внутри помещения, создается естественная тяга. Большое влияние на тягу имеет ветер, он может, как способствовать хорошей тяге, так и препятствовать ей.
Уменьшить отрицательное воздействие погодных условий поможет дефлектор. Он не только защищает вентиляционный канал от влияния погодных условий, но и защищает от попадания различных предметов, мусора, атмосферных осадков. Так же насадка повышает тягу на 15-20% и защищает от появления обратной тяги.
Дефлектор представляет собой насадку, которая монтируется на краю вентиляционного канала.
Расчет и чертежи
Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.
Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.
Размеры дефлектора ЦАГИ
- диаметр верхнего основания диффузора – 1,18-1,26D;
- диаметр наружного гольца – 1,8-2D;
- высота наружного кольца – 1-1,2D;
- расстояние от кольца до основания диффузора – 0,4-0,5D;
- высота – 1,4-1,7D;
- диаметр колпака – 1,3-1,5D.
При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.
| № дефлектора | Диаметр нижнего основания диффузора, мм | Диаметр верхнего основания диффузора, мм | Диаметр наружного цилиндра, мм | Диаметр нижнего основания конуса, мм | полная высота дефлектора, мм | Высота диффузора, мм | Высота конуса, мм | Высота цилиндра, мм |
| 3 | 265 | 380 | 600 | 510 | 510 | 295 | 90 | 360 |
| 4 | 375 | 504 | 800 | 680 | 680 | 400 | 120 | 480 |
| 5 | 495 | 630 | 1000 | 850 | 850 | 500 | 150 | 600 |
| 6 | 595 | 736 | 1200 | 1020 | 1020 | 600 | 180 | 720 |
| 7 | 660 | 882 | 1400 | 1190 | 1190 | 700 | 210 | 840 |
| 8 | 775 | 1008 | 1600 | 1360 | 1360 | 800 | 240 | 960 |
| 9 | 885 | 1134 | 1800 | 1530 | 1530 | 900 | 270 | 1080 |
| 10 | 1025 | 1260 | 2000 | 1700 | 1700 | 1000 | 300 | 1200 |
Разновидности дефлекторов
Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.
Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

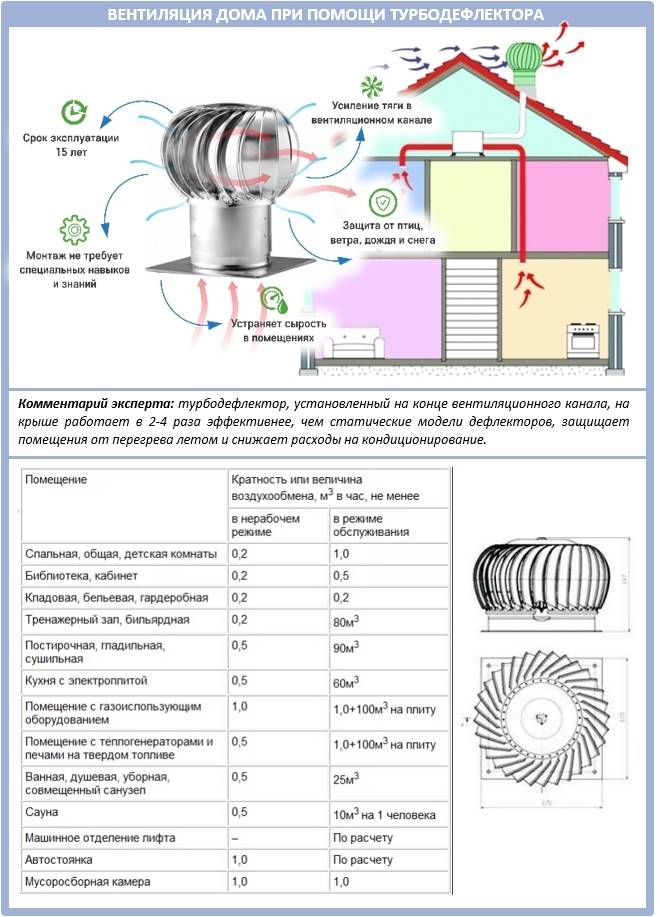

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.
Ротационные турбины можно классифицировать по таким параметрам:
- Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
- Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.
Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:
- Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
- Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.
Особенности ротационных и статических дефлекторов
Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.
Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.
Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.
Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.
Работа дефлектора
Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.
Скатный дефлектор
Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.
Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.
При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.
Разновидности дымоходных дефлекторов
Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:
- ЦАГИ.
- Дефлектор Григоровича.
- Волпер.
- Н-образный.
- Флюгер.
- Тарельчатый.
- Вращающийся.
- Искрогаситель.
ЦАГИ
Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.
К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.
Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.
Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.
Дефлектор Григоровича
Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.
Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.
В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.
Круглый Волпер
Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.
Устройство Н-образной конструкции
Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.
Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.
Флюгер
Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.
Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.
Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.
Тарельчатый дефлектор
Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.
Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.
Вращающийся дефлектор
Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.
Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.
Искрогаситель
Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.
Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме
В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений
Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.
Преимущества и недостатки
Пассивная естественная вентиляция имеет свои преимущества перед принудительной системой, особенно в жилых комнатах:
- нет шума от вентиляторов и других устройств для принудительного движения воздуха;
- постоянное поступление чистого воздуха снаружи в помещение, даже если никого нет дома;
- создание в квартире приятного и мягкого микроклимата;
- возможность смонтировать систему своими руками;
- простота в обслуживании;
- низкая стоимость;
- работа независимо от наличия источников электроэнергии.
Недостатков у естественной вентиляции несколько:
- активно действует только в холодное время года;
- воздух поступает с улицы естественным путем, без очистки, это может быть смог в городе или дым костра, неприятные запахи от соседа;
- для кухни и бытовых помещений естественного проветривания мало;
- мощность воздушного потока не регулируется, его можно только перекрыть, закрыв решетки и клапаны;
- летом при похолодании на улице возникает обратная тяга;
- активность работы вентиляции сильно зависит от погодных условий и постоянно меняется.
Технические характеристики естественного вентилирования не позволяют создавать достаточное давление для прохождения воздуха через фильтр. В кухне и ванной комнате, где постоянно повышенная влажность, копоть, жир и частицы моющих веществ, даже зимой самотечная вентиляция не может полностью очистить воздух.
Конструкция вентиляционного дефлектора
Конструкция вентиляционного дефлектора состоит из:
- двух металлических стаканов;
- фиксирующих кронштейнов, для крепления;
- приточно – отводящего патрубка (его закрепляют на трубу хомутом).
Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.
Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.
Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.
Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.
Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.
Разновидности вентиляционных дефлекторов
Наиболее часто применяемый тип дефлектора – так называемая модель Григоровича. Она имеет простую конструкцию, сформированную конусообразным желобом на окончании патрубка и крышкой для защиты от осадков. Все составные части выполняются из металла. Распространена и тарельчатая конструкция Astato. К ее особенностям можно отнести малую ширину диффузора и наличие сетки по бокам. Включение в устройство сетчатой защиты связано с тем, что свободное от диффузора пространство должно оставаться не закрытым стенкой трубы. Поэтому, с точки зрения предохранения дымохода от случайного попадания инородных тел, используется дополнительная решетка – на функцию обеспечения тяги она не влияет. Если нужен дефлектор на дымоход промышленного объекта, то чаще всего обращаются к ротационным моделям. Они имеют самую сложную конструкцию, обеспеченную системой вращающихся лопастей. Некоторые модели также предусматривают возможность подключения привода. С помощью такого дефлектора можно организовать весьма эффективный дымоотвод с тягой, работающий с большими объемами.
Как подобрать вентиляционный дефлектор: на что ориентироваться
Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.
Основные рекомендации по выбору устройства принудительной тяги:
- Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
- При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
- Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
- Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.
Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов
