Четвертый этап строительства: полы
На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.
Схема черновой стяжки по грунту в каркасном доме
Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.
Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.
Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:
Устройство пола с помощью лаг
Для его обустройства необходимо:
- доска 25х100
- брус 200х200
- брус 70х195
- доска 50х150
- ветрозащита
- утеплитель
- осб
- подложка и ламинат или плитка
Больше информации об устройстве пола в каркасном доме вы найдете здесь.
Зачем нужен вентиляционный зазор в каркасном доме, вентзазор на фасадах, сайдингом, пароизоляцией
Вентиляционный зазор в каркасном доме – это момент, который зачастую вызывают множество вопросов у людей, которые занимаются утеплением собственного жилища. Эти вопросы появляются не просто так, поскольку надобность вентзазора – это фактор, который имеет огромное количество нюансов, о которых мы поговорим в сегодняшней статье.
Сам зазор является пространством, которое располагается между обшивкой и стеной дома. Реализуется подобное решение посредством брусков, которые крепятся поверх мембраны ветрозащиты и на наружные элементы отделки. К примеру, тот же сайдинг всегда крепится к брускам, которые делают фасад вентилируемым. В качестве изоляции зачастую используется специальная пленка, с помощью которой дом, по сути, оборачивается полностью.
Многие справедливо спросят о том, неужели нельзя просто взять, и укрепить обшивку прямо на стену? Разве они просто так выравниваются, и образуют идеальную площадь для установки обшивки? На самом деле, есть ряды правил, которые определяют необходимость или ненужность организации вентфасада. Давайте разберемся, нужен ли вентзазор в каркасном доме?
Итак, если вы задумываетесь о том, нужен ли вентзазор в фасаде вашего карасного дома, обратите внимание на следующий список:
- При намокании Если материал изоляции теряет собственные свойства при намокании, то зазор необходим, иначе все работы, к примеру, по утеплению жилища окажутся совершенно напрасными
- Пропуск пара Материал, из которого изготовлены стены вашего дома, пропускает пар во внешний слой. Здесь без организации свободного пространства между поверхностью стен и утеплителя просто необходим.
- Предотвращение избытка влаги Одним из самых распространенных вопросов является следующий: нужен ли вентзазор между пароизоляцией? В случае, когда отделка представляет собой пароизолирующий или влагоконденсирующий материал, то ей необходимо постоянно проветриваться, чтобы избытки воды не сохранялись в ее структуре.
Зачем вентиляция и нужна ли она
Главная угроза свежему воздуху — углекислый газ (СО2). При небольшом повышении уровня CO2 человек ощущает духоту, усталость, сонливость, невозможность сосредоточиться, потерю внимания, раздражительность, снижение работоспособности. Если уровень CO2 будет повышаться дальше, то наступают проблемы с дыханием, удушье, учащенный пульс, головокружение, а кто-то вообще падает в обморок.

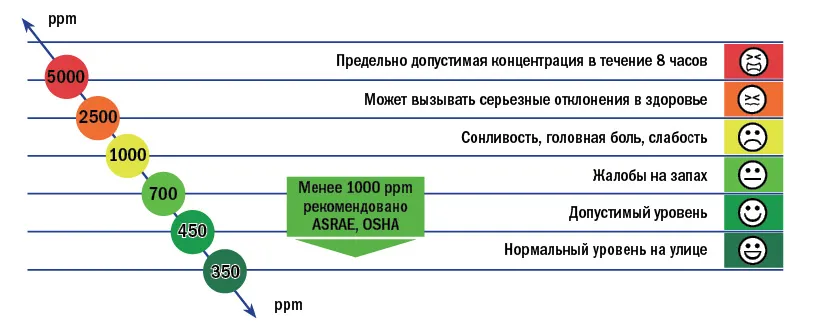

Концентрация co2 в воздухе и его влияние на самочувствие человека Источник 7lestnic.com
Наиболее вредным является долговременное пребывание в помещениях с высоким содержанием CO2, поэтому так важно уделять внимание вентиляции помещений.Правильный и энергоэффективный метод регулирования воздухообмена, это регулирование по датчику СО2. Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома
А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения
Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения
Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения.
Стандартный каркасный дом имеет энергосберегающую и герметичную конструкцию, которая дополнена пластиковыми окнами и дверьми. Это заставляет воздух постоянно нагреваться внутри помещения, так как нет полноценного обмена с окружающей дом воздушной средой.
Наиболее требовательными помещениями строения в отношении необходимости обмена воздуха являются ванные комнаты, туалеты и кухни. Вытяжка в каркасном доме устанавливается именно в таких местах.

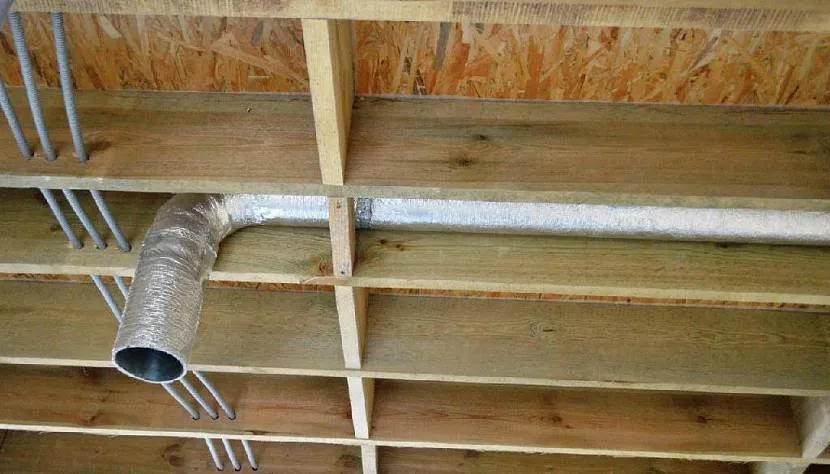

Вытяжная труба прокладывается под потолком в процессе возведения дома Источник zen.yandex.ru

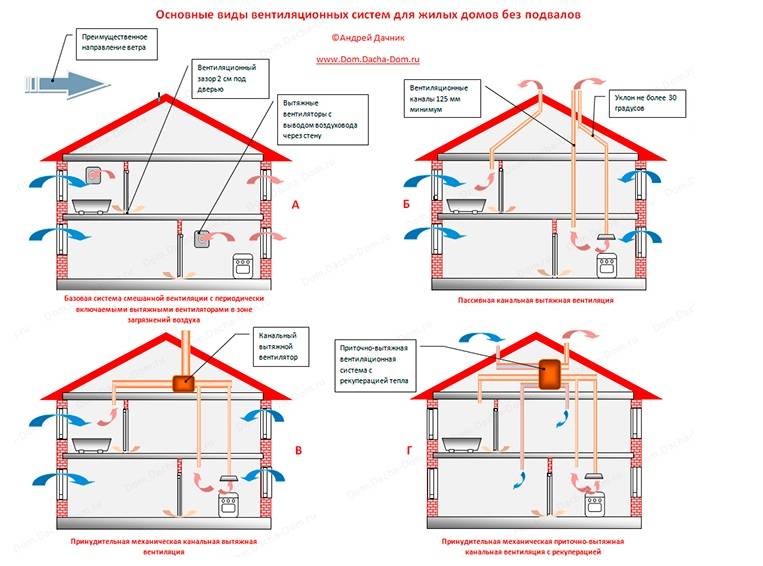

Для каждого типа строения по использованию устанавливается свой вид устройств для воздухообмена:
- сезонное проживание. Обычно это обычная дача. В таких случаях систему устанавливают естественную во всех необходимых помещениях;
- круглогодичное дачное использование. В нескольких помещениях, в том числе на кухне, устанавливается канал вытяжного характера с принудительной вентиляцией, то есть механической;
- постоянное проживание в доме. Чаще всего используется принудительный тип вентиляции. Применяется рекуператор тепла и постепенная подача воздуха на минимизации скачков температурного режима.
Кроме представленных вариантов есть еще смешанные схемы, которые включают в себя особенности каждого типа вентиляции с разделением по помещениям, которым требуется воздухообмен увеличенного или уменьшенного характера.
Оптимальный выбор воздухообмена: приточно-вытяжной
Так как обе эти системы (активная и пассивная) имеют свои достоинства и недостатки, была создана система, объединяющая их в одну. Она получила название приточно-вытяжной. На сегодняшний день эта вентиляция является самой эффективной и недорогой.
Один выход для воздуха
В ее состав входят:
- блок распределителя
- каналы притока
- каналы оттока
- фильтры
- вентиляторы
Блок распределителя состоит из двух частей, он представляет собой механизм с установленными вентиляторами. Первая часть отвечает за приток свежего воздуха и его распределение по комнатам, а вторая за отток использованного наружу.
Один вход и один выход для воздуха приточно-отточной вентиляции
Таким образом приточно-вытяжная система имеет один приток и один отток наружу, с установленными вентиляторами и фильтрами. Между притоками имеется сложное разветвление каналов по помещениям.
Принцип работы
Это самый простой вид вентиляции, какой только может быть. Нет никакого взаимодействия с электричеством, сложных систем отведения воздуха. Движение воздуха происходит так же, как и в природе: по причине разницы температуры внутри и снаружи дома образуется тяга.
Обыкновенно поступление воздуха через щели в стенах и окнах, через дымоходы и отдушины также считается естественной вентиляцией. Но этот способ очень непостоянен и полностью зависит от погодных условий. При частом проветривании могут возникать сквозняки и, как следствие этого, простуды. В холодное время года увеличиваются затраты на поддержание тепла.
Преимущества естественной вентиляции:
- экономичность,
- отсутствие энергии,
- надежность работы,
- тихая работа.
Недостатки естественной вентиляции:
- слабая циркуляция воздуха,
- зависимость от погодных условий,
- невозможность регулировать воздушный поток,
- большие теплопотери зимой, малая эффективность летом.
Схемы обустройства системы
Поскольку в настоящее время строящиеся дома практически не имеют щелей и естественного поступления воздуха, то простая вентиляция делается с помощью приточного клапана. Он обеспечивает приток воздуха в помещение. Вентиляционные каналы делаются из пластиковых или из асбестоцементных труб.

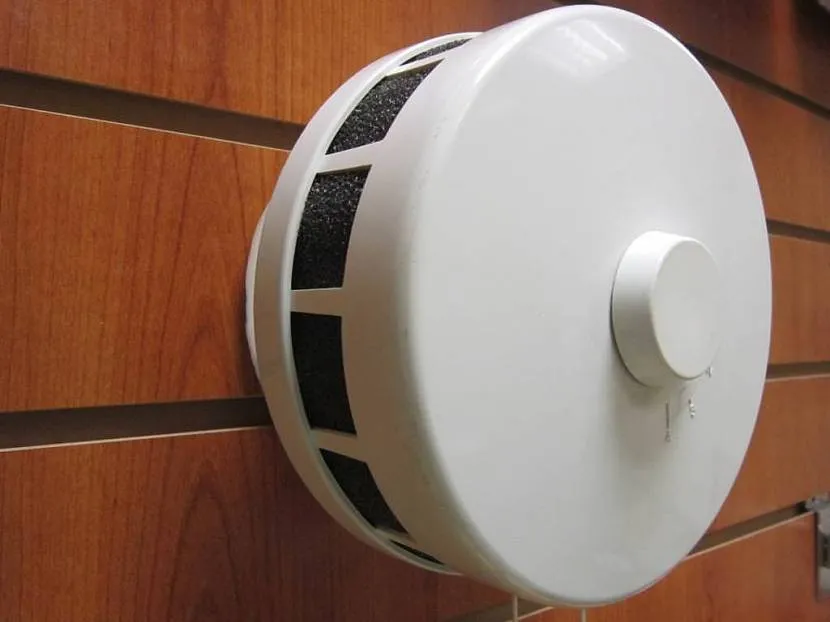

Приточный клапан представляет собой небольшое круглое устройство диаметром 50-130 мм. Он имеет шумоглушитель и фильтр воздуха. Снаружи имеет решетку, внутри – заслонку, регулирующую подачу воздуха.
Особенности монтажа
- Снаружи приточный клапан закрывается решеткой.
- Внутри устанавливается фильтр для первичной обработки воздуха и шумопоглотитель.
- Поток поступающего воздуха регулирует заслонка.
- Чтобы система была более эффективна в летнее время, когда тяга практически отсутствует, в вентиляционные каналы устанавливаются вентиляторы, которые включаются автоматически.
Такая система естественной вентиляции будет эффективна только в небольшом одноэтажном доме. В больших домах необходимо другое обустройство вентиляции, иначе будет появляться конденсат, плесень, духота.
Сезонные особенности вентиляции частных домов на видео:
Вентиляция в каркасном доме самостоятельно: пошаговая инструкция
Как самому установить вентсистему в каркасном доме? На самом деле в решении этой задачи нет ничего сложного и при правильном подходе справиться с ней сможет абсолютно каждый человек. Схема естественного воздухообмена помещений разрабатывается еще при проектировании строения. В стенах необходимо предусмотреть стальные каналы или каналы из кирпича с выходом через крышу. Диаметр шахт и дымоходов бывает разным: 140 х140 мм, 270х140 мм и более.
Устройство механической вентиляционной системы включает в себя этапы:
- Выполнение расчетов воздухообмена дома, сверяясь с актуальными санитарно-гигиеническими нормами;
- Выбор системы вентиляции – приточной, вытяжной, приточно-вытяжной;
- Разработка схемы на плане здания, с нанесением на него мест расположения оборудования и трассировки воздуховодов;
- Приобретение необходимого оборудования и монтаж;
- Настройка системы.
Монтажные работы начинаются после того как готов каркас и выполнена внешняя отделка здания. В специальные отверстия в коробке устанавливаются трубы, монтируется канальный вентилятор. В обязательном порядке все стыки должны обрабатываться и герметизироваться монтажной пеной.
До застывания монтажной пены система должна находиться в покое. После того, как изоляция приобрела нужную прочность, выполняется монтаж воздушных фильтров, элементов управления, шумопоглотителей и другого оборудования.
Пошаговая инструкция по устройству вентиляции в каркасном доме для чайников предусматривает соблюдение следующих рекомендаций:
- Для снижения уровня вибрации и шума, воздуховоды крепятся к стене и потолку жестким способом;
- Вентиляционные решетки не должны размещаться в местах постоянного пребывания жильцов дома;
- Вытяжные системы должны оборудоваться обратными клапанами, а приточные установки – автоматическими клапанами, которые перекрывают движение воздуха в выключенном состоянии.
После завершения монтажных работ проводится проверка работоспособности и эффективности вентиляционной системы. Проще всего для этих целей использовать специальные измерительные приборы, которые анализируют скорость движения воздушных потоков и состав воздуха в помещении.
Стоимость
Ответ на вопрос, сколько стоит система вентиляции в каркасном доме, зависит от целого ряда факторов:
- Используемого оборудования;
- Площади дома и количества помещений;
- Наличия в здании камина, бассейна и т.д;
- Особенности размещения аппаратуры и оборудования, работа которых негативно сказывается на качестве воздуха в комнатах.
Практика показывает, что разбег цен на вентиляцию в каркасном доме достаточно велик. При самых скромных подсчетах и самостоятельном выполнении всех работ стоимость системы стартует с отметки 25-30 тысяч рублей.
Вентиляционные системы от стороннего подрядчика: получение «под ключ»
При самостоятельном расчете, проектировании и монтаже вентиляционной системы существует большой риск получения в итоге не нужной по функциональности и мощности вентиляции или наоборот ее мощность в результате оказывается недостаточной для обеспечения комфортного микроклимата.
Чтобы не попасть в подобную ситуацию специалисты рекомендуют обращаться за помощью к профессионалам.
Опытные специалисты смогут составить схему вентиляцию с учетом особенностей каждого помещения в доме, подобрать необходимое оборудование, выполнить монтажные и пусконаладочные работы. На стоимость вентиляции в каркасном доме «под ключ» влияет сложность и сочность работ. Например, под сложностью понимают необходимость в приглашении промышленного альпиниста.
Цены на вентиляцию для каркасного дома «под ключ» могут варьироваться в зависимости от региона и компании-подрядчика. Средняя стоимость работ по России находится в пределах 50-70 тысяч рублей для дома площадью 100 кв.м.
Виды вентиляции по зоне действия
По зоне действия вентиляция бывает локальной и общей. В первом случае имеется в виду установка кухонной вытяжки над плитой, а во втором – устройство вентиляционной системы в стене.
Помещения
В жилых помещениях важно обеспечить приток свежего воздуха. Вытяжная вентиляция обустраивается в местах с повышенной влажностью, перепадами температуры и неприятными запахами
Индивидуальные вытяжные каналы должны быть в следующих помещениях:
- санузел;
- кухня;
- душевая;
- ванная комната;
- котельная;
- гараж;
- прачечная;
- подполье;
- помещение хозяйственного назначения без окон;
- кладовая и гардероб.
Приточные клапаны в жилых комнатах можно установить в металлопластиковых окнах или стене. Клапаны имеют специальные заслонки для регулировки объема поступающего воздуха или полного перекрытия его доступа. Стеновые клапаны монтируются на высоте 2 м от пола или под подоконником возле батареи, чтобы поступающие холодные воздушные массы успевали подогреваться или смешиваться с теплым воздухом.
Вместо клапанов для доступа свежего воздуха можно открывать металлопластиковые окна в режиме микрощелевого проветривания. Чтобы воздух мог циркулировать в доме и попадать из жилых комнат в вытяжные вентканалы, под дверями оставляют щель или устанавливают в них переточные решетки.
Кухня и санузел
Локальная вытяжка обязательно устанавливается над кухонной плитой. Она включается только во время приготовления пищи. Для подключения кухонной вытяжки к системе вентиляции понадобится сделать отдельный канал. Если на кухне установлен бойлер, колонка или котел отопления, то этот агрегат подключается к специальному каналу для удаления продуктов горения. Кроме этого, на кухне обязательно должен быть отдельный вентиляционный канал, который располагают как можно выше под потолком, потому что именно в этой зоне скапливается теплый влажный воздух.
Канализационный стояк в санузле обязательно соединяется с вентканалом, выходящим на кровлю. Если его вывести через стену на улицу, то неприятные запахи могут втягиваться обратно в дом через открытые окна и форточки.
Кровля
Если гидроизоляция кровли нарушена или сделана неправильно, а также в случае, когда под крышей находится отапливаемое помещение, в подкровельном пространстве собирается конденсат. При недостаточной вентиляции пространства под кровельным покрытием конденсирующаяся влага приводит к появлению плесени и гнили на строительных конструкциях из древесины. В итоге деревянные материалы быстро портятся и утрачивают свою несущую способность.
Чтобы сделать вентиляцию кровли, в подшивке карнизов оставляют вентиляционные отверстия. Через них воздушные массы поступают в подкровельное пространство. Для выведения поступившего воздуха в коньке устанавливаются специальные аэраторы или другие элементы кровельной вентиляции. Разница давления и температуры воздуха заставляет воздушные потоки устремляться от входных отверстий в карнизах в сторону выходных отверстий в коньке. Благодаря этому влажный воздух быстро выводится из подкровельного пространства.
Подпольное пространство

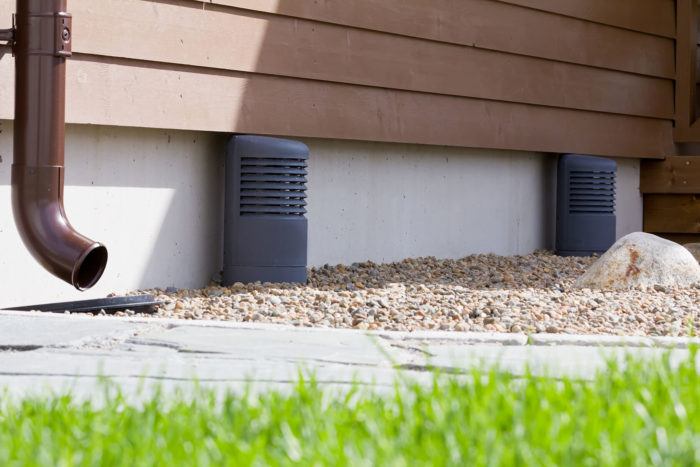

Вентиляция подпола в частном доме нужна с целью защиты деревянных конструкций от порчи гнилью и плесенью. Также она обеспечивает защиту теплоизоляционных материалов и нижних венцов от намокания.
Если ниже находится цокольное помещение, то для его вентиляции устанавливаются продухи. Для экономии тепловой энергии в системы вентиляции встраивают рекуператор. Это специальное устройство с теплообменником, в котором подогреваются воздушные потоки.
Естественная вентиляция
Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.
Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.
Неорганизованная вентиляция
Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.
Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.
С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.
Организованная вентиляция
Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.
Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.
Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.
При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.
В каком случае целесообразно использовать
В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.
Мнение жителей домов
Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.
Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.
Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.
Основные виды
Есть несколько основных видов систем воздухообмена. Каждый из них применяется при определенных условиях эксплуатации дома, а также при наборе условий и особенностей конструкции.
Естественный воздухообмен
Естественный тип считается наиболее простым и используется в небольших каркасных домах.

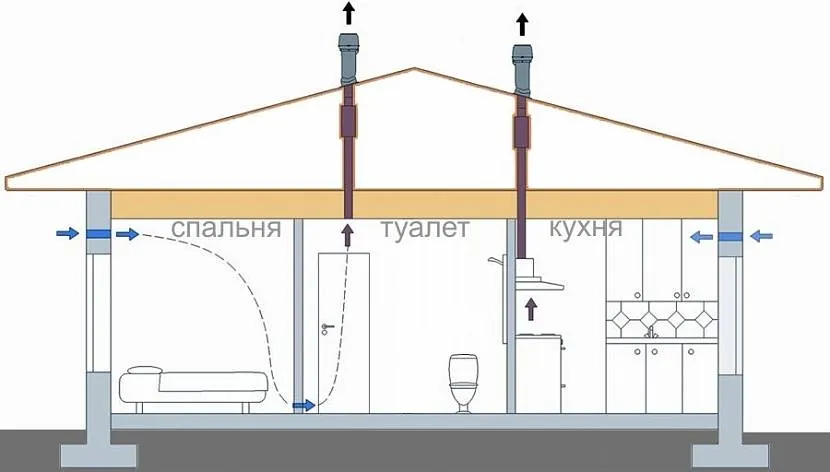

В небольших домах допускается применение естественной вентиляции Источник electro-klimat.by
Чаще всего эти дома имеют сезонное использование. Особенности естественного типа воздухообмена:
- вытяжка находится на кухне и в помещениях с ванной и санузлами;
- в стены остальных помещений врезаны приточные каналы;
- для притока воздуха применяются трубы, в основном из пластика или асбоцемента. Металлические трубы используются редко.
Основной способ использования естественного вида устройства – через приточный канал воздух поступает в помещение, а затем через коридоры доходит до мест с вытяжкой. Сами каналы нужны по причине герметичности каркасной конструкции. При более простом варианте просто открываются окна, и воздух идет дальше по помещениям с выходом через систему вентиляции.
Клапан приточного типа является небольшим устройством, через которое и поступает воздух с улицы. Среди моделей клапанов встречаются такие, которые оборудованы и специальными глушителями шума, а также фильтрацией. Уличный вход клапана обязательно закрыт решеткой с небольшими ячейками. Со стороны выхода воздуха в помещении устанавливается специальный заслон, с помощью которого идет регулировка воздуха.
Клапан с возможностью регулирования входа/выхода воздуха Источник poradu24.com
Стандартным размером отверстия в стене является сечение в 5-13 сантиметров. В приточные каналы первоначально вставляются пластиковые трубы с шумо и термоизоляцией.
Естественный воздухообмен полноценно работает только в холодное время года, так как основана на разнице температурного режима и давления в помещении и вокруг дома. При теплой погоде требуется устанавливать вентиляторы дополнительного характера. Это позволяет сделать воздухообмен полноценным. К каждому вентилятору в специальных помещениях, в том числе на кухне должен быть подключен датчик влажности. Это помогает обеспечивать климатический контроль в полноценном режиме в любое время года.
Вентиляция каркасного дома предусматривается заранее, так как это помогает избегать проблем при ее установке и обустройстве.
Выбор вентилятора для вентиляционной системы каркасного дома
Для выбора вентилятора мне потребуется проанализировать значения двух параметров:
- общей производительности вентилятора;
- сопротивления воздухопроводной сети.
Для выбора подходящей модели мне нужно отобрать вентиляторы, максимальная производительность которых несколько больше значения, которое я рассчитал для своего дома. После этого по вентиляционной характеристике конкретного вентилятора я определю производительность вентиляционной системы при рассчитанном ранее сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель мне подходит.

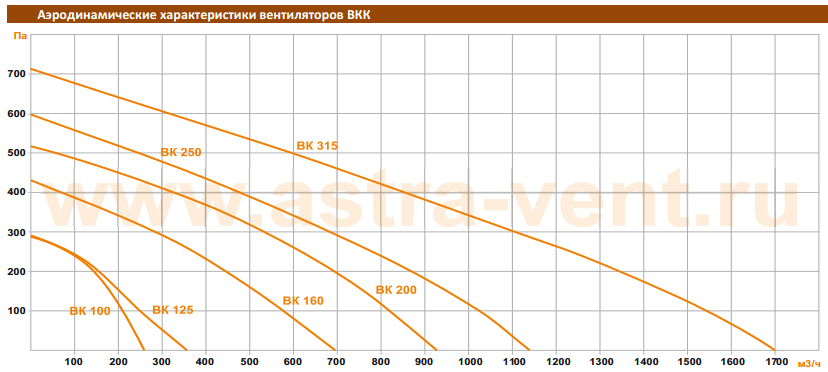

Например, на сайте приводится следующий график для вентиляторов типа ВКК:
График производительности вентиляторов ВКК — График производительности вентиляторов ВКК
Приму расчетное значение производительности — 300 м³/ч, а сопротивление сети воздухораспределения — равным 160 Па. Исходя из графика, модель вентилятора ВКК-160 мне подходит: при сопротивлении сети в 160 Па он обеспечит воздухообмен около 480 м³/ч. Фактическая производительность этого вентилятора заметно больше потребной расчетной, но с учетом того, указанные вентиляторы поддерживают регулировку оборотов симисторами, я смогу снизить максимальную производительность системы до заданного уровня (или с помощью выносных регуляторов скорости типа MTY, или автоматизировав управление . Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.
