Делаем воскопресс своими руками

Промышленный

Это устройство считается самым сложным в использовании и подходит только для больших производственных предприятий по извлечению воска и изготовлению вощины. Основное отличие от всех воскопрессов – это получение на выходе восковой ленты.

Этот агрегат представляет собой большой бункер с электронагревателем, в котором находится специальный барабан. С этого барабана снимается на выходе лента из воска. Промышленная эта установка требует определенных навыков в обслуживании и много материала. Все процессы происходят в вакуумных баках, поэтому отделение воды и воздуха в них помогает достичь максимально качественного результата. При этом ширина выходящей ленты регулируется специальными съемными дисками и насадками.

Пн	Вт	Ср	Чт	Пт	Сб	Вс
1
2	3	4	5	6	7	8
9	10	11	12	13	14	15
16	17	18	19	20	21	22
23	24	25	26	27	28	29
30	31

Для чего нужен ресивер в компрессоре

Газовый баллон в рассматриваемом случае применяется в качестве ресивера. Этот элемент можно назвать достаточно важным, так как он обеспечивает определенные эксплуатационные характеристики устройства. Задачи, которые решает ресивер, следующие:

Выравниваются перепады подачи потока, которые возникают на момент включения и выключения установки.
Применяется в качестве накопительной емкости для накопления сжатого воздуха. За счет этого обеспечивается бесперебойная подача газа, снижается требуемое количество циклов включения и выключения.
Снижается вероятность появления конденсата. Вода, которая попадает в систему, может стать причиной существенного ухудшения эксплуатационных характеристик. Примером можно назвать то, что существенно ухудшается наносимое лакокрасочное покрытие. Для отделения воды может устанавливаться специальный фильтр.

Газовый баллон изготавливается в большинстве случаев из материала с небольшим показателем коррозионной стойкости, именно поэтому поверхность защищается краской.

Воскотопка своими руками в домашних условиях

Есть немало вариантов производства этого приспособления в домашних условиях из разных материалов, мы поделимся некоторыми из них.

Технология производства воскотопки из холодильника

Воскотопку из холодильника можно делать тогда, когда у вас большая пасека. Но нужно брать модель с алюминиевым или железным покрытием внутри, лучше всего – старые ненужные холодильники.

Особенность конструкции такова, что ее корпус выйдет очень вместительным, туда воск можно ставить прямо с рамами, вместительность составляет около 25-30 штук в зависимости от холодильника. Также перед топлением рамы нужно отсортировать. Сначала плавят светлый воск, а рамы с темным сначала на ночь замачивают, а потом топят.

Для работы своими руками вам будут нужны:

холодильник;
сетка с мелкими ячейками;
ножницы по металлу;
болты (саморезы);
жесть (небольшой кусок);
герметик термостойкий;
шланг для пара;
емкость из металла для подачи пара;
ведро;
другие инструменты и материалы.

Алгоритм действий такой:

удалите из холодильника все ненужное, чтобы остался один корпус;
проделайте дырку диаметром до 5 см в задней стенке;
из жести делаем «лейку» и вставляем в дыру. Фиксируем и заделываем швы герметиком, из отверстия будут стекать воск и вода;
в месте, где был мотор холодильника, делаем отверстие для шланга для подачи пара;
приделываем шланг, который со второй стороны присоединяется к крышке бидона или бочки, туда будет наливаться вода, а при нагревании из нее через шланг будет идти горячий пар;
кладем холодильник лежать на подставке в виде поддонов или кирпичей;
монтируем внутрь сетку с мелкими ячейками в качестве сырта. Ее ставят так, чтобы рамки целиком помещались в корпус, и между сеткой и ними было немного пространства;
под отверстие, откуда будет идти воск, ставим емкость. Загружаем в установку рамки и ставим разогреваться воду на дровах, газе или электрических тэнах.

Изготовление конструкции из стиральной машины

Кроме холодильника, материалом для производства воскотопки может послужить и ненужная стиральная машина, из которой нужно убрать всю электронику кроме барабана и корпуса. Далее ее дорабатывают и создают возможность нагревать воду в баке, также оформляется слив воска и сооружается дымоотвод. Работы в этом случае будет немало, но она будет стоящей. Для сборки конструкции лучше всего брать старые обычные стиральные машины, а вот современные модели со сложной конструкции будут в этом отношении работать сложнее.

Паровая воскотопка в домашних условиях

Такой вариант невероятно прост, и в качестве основного инструмента растопки выступает пар. Он генерируется посредством генератора при нужной температуре, затем пар попадает на размещенный воск на решетке, который стекает вниз, и при этом фильтруется.

Такая конструкция не нуждается в специальном уходе, при наличии нужного количества сырья и воды за процессом следить не нужно, потребуется лишь периодически убирать с верха мерву, чтобы она не забивала собой трубки для вытекания воска и иногда воск подкалывать.

Есть несколько способов изготовления такой воскотопки своими руками, но чаще всего ее делают из старой соковарки. Еще один хороший вариант, который предусматривает собой безотходное производство – это сборка воскотопки из старого улья, который будет применяться как основной корпус, а старый бидон для молока может служить как парогенератор.

И это далеко не полный перечень вариантов вещей, из которых можно самостоятельно сделать данное приспособление. Его можно сделать из разных старых предметов бытовой техники, конструкция которых позволяет их переоборудовать как корпус для воскотопки. Естественно, что очень важна фантазия и избирательность.

Как сделать солнечную воскотопку

В основе же этого прибора находится солнечная энергия. Его преимущество заключается в том, что затраты на энергию будут отсутствовать, а вот существенным недостатком является необходимость наличия солнечных лучшей, что возможно далеко не всегда.

Конструкция такой воскотопки очень проста. Она представляет собой ящик со стеклянной наклонной рамой. Внутри его расположен противень, куда кладут соты, а под ним находится емкость для стекания растопленного воска. Когда лучи солнца будут попадать на такой корпус, изнутри же начнет сильно нагреваться воздух, при этом температура нагрева может доходить до 90 градусов. В итоге даже без пара воск медленно будет плавиться, и стекать в подготовленную для этого емкость. Можно дополнительно установить и фильтр, с помощью которого вы получите концентрированный и чистый продукт.

Принцип функционирования воскопресса Кулакова

Устройство намного эффективнее, чем ручной вариант, так как работает следующим образом:

в металлический бак заливается вода, которая нагревается самостоятельно до 90 градусов;
воск нужно тщательно измельчить, чтобы поместить в льняной мешочек, расположенный в сепараторе. Преимущество данной конструкции заключается в том, что вам не нужно настраивать и контролировать температуру, она устанавливается автоматически;
устанавливается сито;
используется нажимной механизм;
сепаратор нужно поместить вниз бака, сырье к тому моменту становится горячим и расплавленным. Следует влить небольшое количество воды, чтобы проварить на протяжении 30 минут;
при появлении характерной пленки на поверхности воды, можно переходить к следующему шагу.

Это важно! Процесс прессования в таком устройстве достаточно долгий. Он продолжается в течение сорока пяти минут. В результате пасечник получает очень качественный и чистый воск

В результате пасечник получает очень качественный и чистый воск.

прекрасная и высокая производительность;
отличное качество готовой продукции;
автоматическая работа;
промышленное производство.

Что касается применения воскоотжима Кулакова, то этот процесс сложен и проблематичен. Его лучше использовать на специальных предприятиях, занимающихся производством вощины и воска.

Как изготовить самостоятельно?

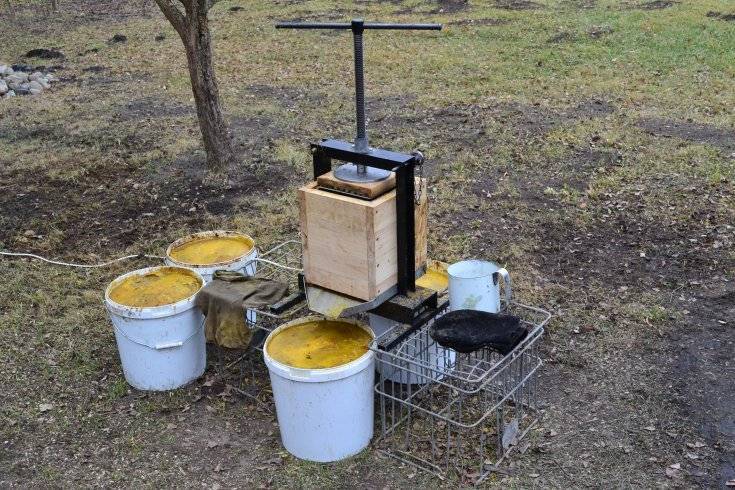

В домашних условиях сделать воскопресс достаточно сложно. Но опытные пчеловоды выбирают для себя разные способы, чтобы достичь цели — сделать своими руками такой аппарат. Так, представленный далее способ даст толчок новичкам в пчеловодстве. Инструменты и материалы можно легко найти в ближайшем пункте сдачи металлолома и выкупить за небольшие деньги.

Инструменты и материалы

Железная труба с внутренним диаметром 25 см и высотой 70-80 см.
Металлический диск для дна, диаметром 20 см.
Металлический диск потолще для пресса диаметром 20 см.
Шпилька с ленточной резьбой длиною в 80 см.
Столик без крышки высотою в 60-70 см.
3 металлических прута, 2 одинаковой длины приблизительно по 15 см, третий приблизительно 20 см.
Деревянные палки с сечением 3 см на 2,5 см (ШхВ). Длина бруска будет соответствовать высоте трубы, то есть примерно 70-80 см.
Тонкий металлический брусок, длиною 30 см.
Металлическое коромысло длиною в 30 см.
Деревянный диск, диаметром 18–19 см. Используется уже во время практического применения пресса для воска.
Ведро и мешковина.

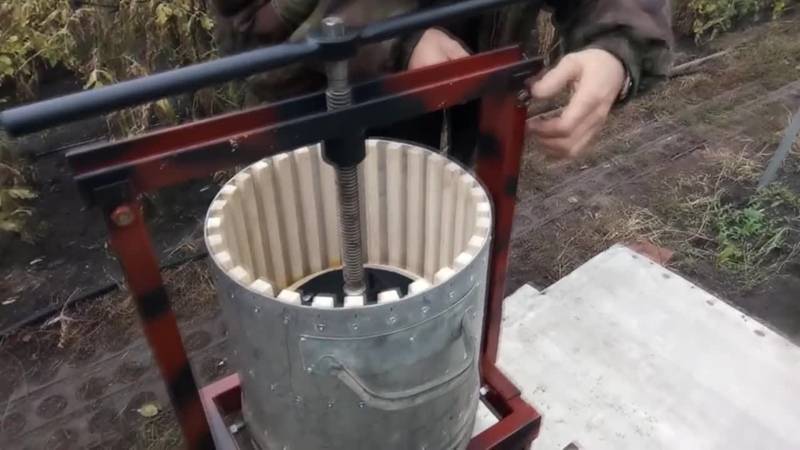

Помещаем деревянные брусочки по внутренней стороне трубы на расстоянии по 1,5–2 см друг от друга. Крепко фиксируем их внутри. В результате диаметр трубы становится 20 см (от одного бруска до другого). Из металлического диска будем делать дно. Привариваем к диску железный брусочек длиною около 30 см. Затем, с помощью приваривания краёв этого железного брусочка к нижнему краю трубы мы получаем дно. Так, остаётся дыра между краем трубы и краем металлического диска. Через неё всё будет выдавливаться, и уходить в ведро. Тонкости крепления — в ролике ниже. По бокам трубы сверху привариваем железные прутки. Край прутка должен быть немного выше края трубы. Эту процедуру делаем для того, чтобы в дальнейшем было легко «повесить» на них коромысло. Кладём на столик без крышки параллельно друг другу два тонких железных бруска. Размещаем трубу вертикально между ними и крепко фиксируем. Можно дополнительно брать железные уголки, чтобы закрепить трубу по кругу. В результате часть трубы должна быть ниже уровня крышки стола. Чтобы лучше понять описанную инструкцию, предлагаем посмотреть следующий ролик, где наглядно показаны все уточнения и нюансы. Делаем конструкцию самого пресса. Металлический диск для пресса привариваем к шпильке с ленточной резьбой. Они должны размещаться перпендикулярно друг другу. Шпилька в центре диска. Далее, накручиваем на шпильку коромысло. Закрепляем металлический прут сверху (с другого края шпильки), параллельно диску (который уже размещён на нижнем крае шпильки). Это у нас будет так называемый ручник. Ставим ведро для конечного продукта под столик. Во внутреннюю сторону трубы улаживаем мешковину.

Как использовать?

Сухой продукт для начала нужно проварить — превратить в жидкую смесь. Далее, эту жидкую форму сырья выливаем в аппарат, уложенный мешковиной. На этом этапе воск уже начинает сливаться в ведро. После того как высыпали продукт в трубу, накрываем сырье краями мешковины, а затем придавливаем деревянным диском, диаметром примерно 18–19 см. Это делаем для того, чтобы потом в процессе работы не запачкать воском детали гнёта.

Устанавливаем гнёт на боковые пруты, и крутим ручку. Воск под давлением выливается в ведро из проток между деревянными брусьями внутри трубы. Чтобы лучше понять всю работу сконструированного аппарата, по описанной выше инструкции, предлагаем посмотреть видео.

Самодельный гидравлический пресс

Ни фига себе небольшие, под три лимона за б/у пресс. Так это ещё надо учитывать что это прессы размером с «хренову душу», а ежели серьёзный пресс

, так это вообще космос, даже за б/у. К тому же на б/у спрос недетский любых размеров и усилий. А всё из-за того, что цитата: «Цены самых скромных новых европейских прессов (пакеты весом более 150кг) с доставкой и таможенной очисткой от 700 000 Евро».

Насчет всяких швеллеров и уголков это вы поторопились.

Я «вживую» эти прессы видел. Взять хотя бы маленькие, там толщина боковых стенок «мама не горюй» + вживлённый каркас жёсткости. А всё это зачем? Потому что при сдавливании металлолом начинает вести себя по сути как жидкость, передавая давление на все боковые стенки камеры (в том числе и верхнюю крышку). И если жёсткость этих поверхностей будет недостаточной прессуемый металл начнёт их выгибать. Затем при снятии давления брикет попросту заклинит в камере (которая из квадратной превратится в сферу) и его оттуда уже ничем не вытащишь. Ну как можно с помощью лома и кувалды снять усилие хотя бы 60-ти тонного пресса (а 60 тонн — это минимум, брикет-то всего около 100 кг, об автомобилях и речи нет).

Даже простые макулатурные прессы для бумаги и картона имеют усилие 12 тн.

Здесь можно глянуть, там и чертежи видов есть: https://www.press-m.ru/press_tm.html

А более серьёзные прессы имеют гидравлические приводы с нешуточными давлениями крышки и боковых стенок (см. приложенные тех. характеристики).

В общем, ежели небольшой бытовой пресс сварганить, это без проблем, но оно того не стоит.

А если серьёзный металлоломный даже самый маленький, то надо начать с конструкции камеры. Затем купить обычный б\у старенький гидравлический пресс, разобрать его и на базе его гидравлических узлов попытаться что-нибудь сделать.

Но на мой взгляд это пустая трата времени и денег.

Если вам нужен такой пресс для производственных нужд, проще попытаться найти б\у у посредников.

Только не после кап.ремонта, а в состоянии «как есть», ржавый, где-нибудь под дождём стоящий, на фундаменте.

Первое приемлемое из Яндекса:

«Продам пресс пакетировочный Riko C -12, рабочий, комплектный, стоимость 220 000 рублей.

Опубликовано: 05.03.2007 16:14

Контактное лицо: Маргарита Ларина

Должность: менеджер

Организация: Техноснаб

Город: Самара

Зная этот бизнес, конечно верится с трудом. Много будет бестолковой разводки, но может не сразу, но хотя бы раздолбанный, со временем, найдёте.

Отремонтируете, запустите, покрасите и за 700 тыщ Евро его в раздел БАРАХОЛКА!

Как использовать

Перед началом использования воскопресса сухой продукт необходимо проварить до жидкой консистенции. После, полученная смесь выливается в аппарат с мешковиной. Практически сразу воск начинает понемногу стекать в установленную внизу емкость.

Краями мешковины теперь необходимо накрыть жидкий продукт и придавить сверху деревянным диском. Это делается чтобы во время работы воском не запачкались детали гнета. Теперь необходимо установить гнет на боковые пруты и крутить ручку. Оказываемое давление заставляет воск выливаться в ведро.

Наличие воскопресса на своей пасеке – отличный способ дополнительного заработка даже для пасечников любителей.

Кулакова

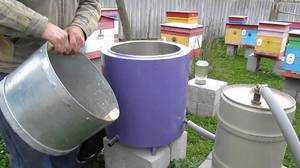

Это еще один вид устройства, для добычи воска, часто применяемого на отечественных пасеках. Этот воскопресс еще именуют ВПК-1. Главные задачи, которые ставил разработчик при создании своего устройства – это сохранение чистоты воска и минимум усилий при использовании. И ему удалось их воплотить в реальность. Многие профессиональные пчеловоды называют его одним из лучших современных устройств.

Пчелы в двухкорпусных ульях: тонкости содержания

Конструкция

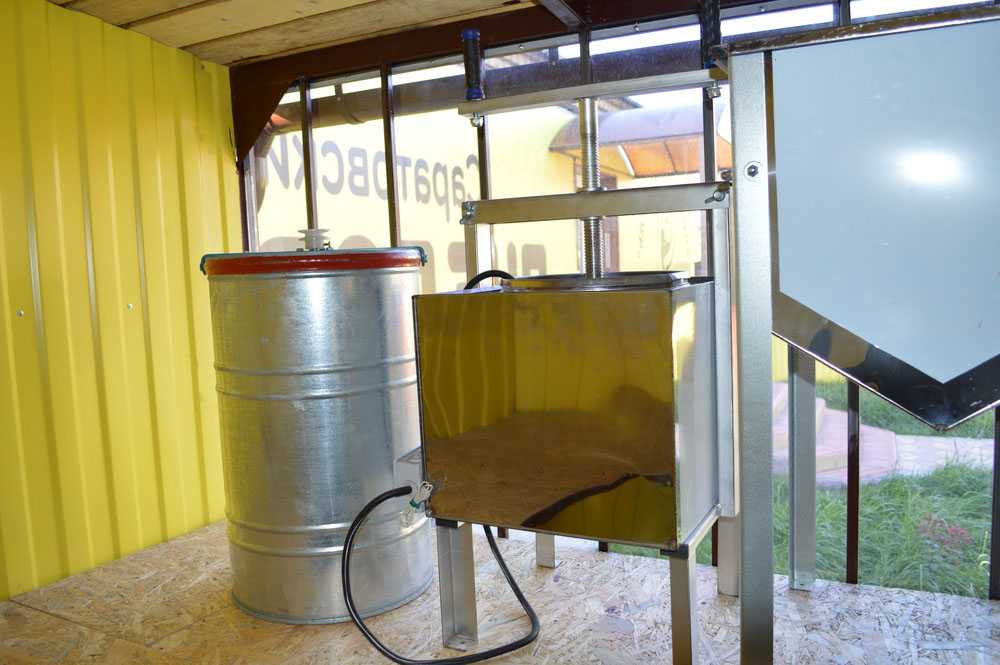

Этот воскопресс состоит из следующих частей: бак для нагрева сырья (электрический), сепаратор и сито для фильтрации воска, нажимной механизм, мешки для укладки сырья (преимущественно льняные). Весь сборный аппарат Кулакова весит 12 килограммов и по сравнению с ручным устройством может помещать до 40 литров жидкого воска. Также в комплектацию этого воскопресса входит нагревательный тен, поэтому при работе с ним уже не понадобится отдельно ставить на огонь ступку с сырьем. Нагрев производится автоматически.

Принцип работы

В металлический бак до половины заливается вода, автоматически при включении она нагревается до 90 градусов. Затем измельченное вручную сырье укладывается в льняной мешок, который располагается внутри сепаратора. В это время нужная температура поддерживается автоматически. Сверху сепаратора располагается сито. Затем с помощью нажимного механизма сито и сепаратор опускаются в бак, где уже находится горячее растопленное сырье. В него добавляют воду и оставляют вариться примерно на час. Как только на поверхности воды появляется пленка из воска, можно переходить к следующему этапу.

Прессование

Воск отжимается долго, примерно, в течение сорока минут, зато в результате получается чистый высококачественный продукт. По мере работы пресса, воск, как и в первом случае, подымается на поверхность воды, откуда его сливают. После окончания работы пресса, агрегат отключают от сети, разбирают и очищают все детали

В данном случае важно хорошо почистить и промыть сепаратор, сито, мешок. После просушки воскопресс опять готов к работе и новой загрузке сырья

Преимущества:

Это устройство извлекает воск самой высокой категории по чистоте и качеству;
Высокая производительность;
Автоматическая работа.

https://youtube.com/watch?v=VGO3AclHQIY

Виды оборудования, их устройство и принцип работы

Есть три основных разновидности воскопресса: ручной, Кулакова, промышленный (заводской). Назначение у них одно, но размеры и устройство отличаются:

Ручная конструкция. Такое устройство имеет простейшее исполнение. Это 43-сантиметровая цилиндрическая емкость, вмещающая 5 рамок из гнезда. Конструкция оснащена железной ступкой с решетками, особым нажимным винтом и деревянной опорой. Ручной воскопресс работает просто: сырье нагревается в воде, переходит в жидкое состояние и выжимается.
Воскопресс Кулакова. Данная конструкция представлена электрическим баком с водяным тэном и краном-сливом, сепаратором, верхним и нижним ситом, силовым приводом и мешком-фильтром (чаще изо льна). Принцип работы воскопресса Кулакова аналогичен ручному оборудованию, но имеет место автоматизация процесса – нагревается вода тэном, он же поддерживает температуру в дальнейшем. Скачать патент с описанием конструкции Кулакова можно по этой ссылке.
Воскопресс промышленного (заводского) типа. Такое оборудование является наиболее сложным. Используют его большие предприятия производственного масштаба, а на небольших пасеках его применение неоправданно. Особенностью устройства данного типа является вид продукта на выходе – восковая лента. Конструкция оборудования выражена крупногабаритным бункером с электронагревателем и специальным барабаном, с которого и снимают восковую ленту. Предусмотрены также вакуумные баки, специальные насадки и диски для варьированной ширины ленты воска. Данная установка используется для крупных объемов сырья и требует особых навыков работы и обслуживания.

Промышленный воскопресс современного образца

От типа используемого оборудования зависит количество и качество получаемого сырья. С ручным типом конструкции на переработку 2 кг сот будет затрачено 3-4 часа. Воскопресс Кулакова за это же время переработает вдвое больше сырья, а промышленное оборудование за час перерабатывает от 5 кг сырья.

Заводской воскопресс невозможно собрать и использовать на обычной пасеке, а для устройства Кулакова важна устойчивость напряжения – его перепады сокращают службу оборудования.

Воскопресс

Доброго времени суток, дорогие подписчики моего блога.

Я рад нашей новой встрече с вами. Сегодня я хочу обсудить с вами самодельный воскопресс – предназначенное для извлечения из сот воска приспособление.

Его, как вы уже догадались, можно сделать своими руками. Для этого вам понадобятся базовые навыки и нехитрый слесарный инструмент. Чертеж самодельного воскопресса можно найти в Интернете, равно, как и видео уроки его изготовления.

Если же вы не хотите возиться или ограничены во времени, то воскопресс, как новый, так и б/у в России можно купить в специализированном магазине пчеловодства или на торговых страничках в Всемирной сети.

Воскопресс необходим всем уважающим себя пасечникам. Он позволяет без труда отделить воск от рамок, получив чистое, почти полностью лишенное посторонних примесей вещество, пригодное для дальнейшего использования, путем прессовки твердых остатков сот после медосбора.

Что представляет собой самодельный воскопресс?

Современные пасечники используют самодельные воскопрессы разных видов, о которых мы еще поговорим ниже, а сейчас – рассмотрим принцип действия этого важного для любой приусадебной пасеки приспособления, он идентичен для всех моделей, вне зависимости от их конструкции и материала изготовления. Остатки восковых сот на отработанных рамках нагреваются до нужной температуры, после чего легко снимаются с проволоки и отправляются в прессовальный отсек, где из них изгоняется жидкая составляющая методом центрифугирования или под давлением, твердые отходы извлекаются, а чистый воск сливается по желобу в подготовленную емкость. Остатки восковых сот на отработанных рамках нагреваются до нужной температуры, после чего легко снимаются с проволоки и отправляются в прессовальный отсек, где из них изгоняется жидкая составляющая методом центрифугирования или под давлением, твердые отходы извлекаются, а чистый воск сливается по желобу в подготовленную емкость

Остатки восковых сот на отработанных рамках нагреваются до нужной температуры, после чего легко снимаются с проволоки и отправляются в прессовальный отсек, где из них изгоняется жидкая составляющая методом центрифугирования или под давлением, твердые отходы извлекаются, а чистый воск сливается по желобу в подготовленную емкость.

Время отжима полного цикла при использовании подобного приспособления занимает 3 – 4 часа.

Самодельный воскопресс позволяет получить воск высокой степени очистки и это не единственное его преимущество. К прочим сильным сторонам этого механизма, без которого не обходится ни одна приусадебная пасека, можно отнести:

Малый вес и компактные размеры;
Простоту использования и ухода;
Энергоэкономность;
Достойную производительность.

Виды и модели

Ручной пасечный воскопресс, производительностью до 2 кг чистого воска за один цикл, вы без труда изготовите своими руками:

Из домкрата;
Из газового баллона;
Из металлического бидона;
Из барабана от стиральной машины.

Речь идет о популярном среди пчеловодов-любителей воскопрессе Лисица, который активно используется на приусадебных пасеках, основным конструкционным элементом которого выступает газовый баллон.

. За один рабочий цикл он позволит получить до 8 кг чистого воска. Вне зависимости от того, какой вариант воскопресса вы выберите, сделаете ли его самостоятельно или купите готовый в пчеловодческом магазине, данное приспособление будет полезным на приусадебной пасеке.

Ручной

Это, пожалуй, самый простой по конструкции и использованию воскопресс. Его могут приобрести все желающие пасечники и успешно использовать в любительских целях. Это устройство очень компактно, по высоте составляет всего 43 сантиметра и по форме представляет сужающийся книзу конус. Это хорошо видно на представленном фото.
