Деревянная лестница на металлическом каркасе: Типы деревянных лестниц на металлическом каркасе

Выполнение работ

Если у системы имеется черновой металлокаркас, сперва нужно определиться с выбором метода обшивки. Плитки для облицовки металлокаркаса изготовляются соответственно предварительным расчетам. Естественно, без трещин, дефекта.

Все элементы конструкции замеряем и подготавливаем по отдельности, присвоив им номера по порядку. Это обеспечит наиболее плотное закрепление ступенек.

Монтаж обшивки

Следующим пунктом производим разметку – уже по заготовкам. Ее осуществляют с шагом в двадцать сантиметров. Отступив от краев на два.

Крепление элементов облицовки к металлокаркасу делаем шуруповертом при помощи саморезов. Монтировать – с проступи, затем устанавливать подступенок. Саморезы должны быть скрыты.

Крепим ступеньки по нижней из сторон при помощи струбцины (для наиболее плотной фиксации элементов). Начинаем монтаж обшивки вверху лестницы, постепенно продвигаясь книзу.

Процесс обшивки лестницы

Чтобы предотвратить сколы, деревянные заготовки нужно предварительно скруглить.

Для сглаживания напряга в стяжках между деталями используем шайбочки.

Для прилегания деталей к каркасу по максимуму плотно применим фанерную подстилку.

Установка балясин

Балясины с перилами монтируем шпильками. Эта процедура делает всю конструкцию более надежной, а также – с аккуратным внешним видом.

В обшивке лестниц с металлокаркасом с «задника» можно применить гипсокартон, если эта сторона не будет лицевой в обзоре с иных сторон, что позволит немного сэкономить на дорогостоящей облицовке-древесине.

А теперь можно заняться финально отделкой: покрыть конструкции лаками/красками, согласно вашим дизайнерским задумкам.

Видеоинструкция по обшивке:

Какую лестницу выбрать

На сегодня рынок предоставляет практически неограниченные возможности для выбора лестничных конструкций. Главное, не растеряться и учесть все важные моменты. Акцент следует сделать на форме лестницы, которая зависит от:

• места расположения;
• направления движения;
• капитальности строения;
• площади размещения в плане;
• размера лестничного проема в перекрытии.

Задумываясь над вопросом, какая лестница лучше в доме, следует обратить внимание на то, что среди владельцев многоуровневых квартир и частных домовладений наиболее популярными являются следующие виды лестниц:

• прямые одномаршевые. Они позволяют передвигаться вверх и вниз без изменения направления и остановок. Для их установки требуется достаточно много места. А удобны они будут лишь в том случае, если количество ступеней в марше не превысит 18 штук, а их высота –17 см;
• двухмаршевые. Если на лестнице предусматривается более 18 ступенек, то ее разбивают на два марша, между которыми монтируют площадку. Сама конструкция может быть прямой, Г- образной с поворотом на 90 градусов или П-образной с поворотом на 180 градусов. Также как и одномаршевая, двухмаршевая лестница занимает достаточно много места и не подходит для помещений малой площади;
• поворотные, или забежные. Такие конструкции экономят определенное пространство за счет того, что устанавливаются, как правило, вдоль стен, а под ними устраивают места отдыха, работы или кладовые. Отличительной особенностью забежных лестниц является отсутствие промежуточных площадок при наличии поворотов на 90 или 180 градусов;
• винтовые. Являются наиболее компактными. Такие лестницы станут наилучшим вариантом для малых помещений. Но не стоит забывать о том, что они не безопасны для пожилых людей и малышей. По ним, также, неудобно переносить мебель;
• модульные на косоуре или на больцах. Несмотря на изящный внешний вид, такие лестницы достаточно прочны и не препятствуют проникновению света. Но, несмотря на свою эффектность и необычность, они, также как и винтовые, небезопасны для стариков и детей.

Металлические лестницы

Такие лестницы оптимально вписываются в дизайн, в котором есть кованные ограды, перила и прочее. Но также они прекрасно сочетаются с деревом, стеклом, камнем. Это надежные, долговечные и очень прочные конструкции. Они способны выдерживать большие нагрузки, а монтаж таких изделий осуществляется на любом этапе строительства или после его завершения. Металл пожаробезопасен, устойчив к плесени и грибку. Кроме этого такие лестницы стоят дешевле всего.

Но есть у таких конструкций и минусы. Например, если речь идет о металлической лестнице без какой-либо отделки, то ее ступени будут очень скользкими. Поэтому эти элементы рекомендуется изготавливать из пластика или дерева. А если вы думаете, что в отличие от деревянной конструкции она не скрипит, то сильно ошибаетесь.

Полезно! Дольше всего служат стальные лестницы, покрытые порошковой краской.

Во-первых, если металл слишком тонкий, то ступени будут и немного прогибаться под весом человека. Во-вторых, если ступени металлические, то каждый шаг будет сопровождаться гулом. Если было выполнено недостаточно жесткое крепление к стенам или подкачала сварка, то скрипеть ступеньки будут хлеще любого дерева.

Первоначально этот вариант может показаться более дешевым. Бетонные лестницы действительно стоят почти в два раза дешевле деревянных аналогов. Но если возвести такую конструкцию, то она будет выглядеть не уютно. Значит придется думать об отделке. Некоторые и вовсе полностью обшивают бетон деревом, что значительно увеличивает стоимость готового изделия.

Если говорить о плюсах, то стоит выделить:

Долгий срок эксплуатации (до 40 лет). Армированный бетон способен справляться с огромными нагрузками.

Полезно! Срок службы во многом зависит от климата в регионе проживания, а также от параметров морозостойкости выбранного бетона.

• На бетон не оказывает влияние влага. Это пожароустойчивый материал.
• Бетонные конструкции не интересны грызунам и насекомым.
• Быстрое изготовление. Такие конструкции возводятся непосредственно на месте за 2-3 дня.

Полезно! Несмотря на скорость изготовления такой лестницы, специалисты рекомендуют производить заливку бетона одновременно с возведение межэтажного перекрытия или так называемой коробки.

• Отсутствие нагрузки на конструкцию стен. Более того, можно сказать, что бетонная лестница является дополнительной точкой опоры.
• Отсутствие скрипа. Даже если для отделки использовалось дерево, такого недостатка быть не должно. Скрип появится только в том случае, если ступени будут слишком неровными.
• Многообразие форм. Бетон является очень пластичным материалом.

Полезно! Если возводить деревянную лестницу винтового типа, то придется установить центральный опорный столб. При изготовлении бетонной конструкции такая надобность отпадает.

Бетонные лестницы бывают:

• Монолитными. В этом случае они заливаются по месту и представляют собой единое целое.
• Сборными. Вы можете заказать лестницу частями и потом установить ее в нужное место.

Но есть у таких конструкций и минусы. Например,:

• Бетонные лестницы из-за своего внушительного веса подходят только для каменных, монолитных, кирпичных, сборно-монолитных и прочих домов с усиленной конструкцией.
• Если обшить всю лестницу деревом или «облагородить» ее под мрамор или другой камень, то ее стоимость будет выше деревянного аналога.

Также для самостоятельного возведения потребуется много сил.

Отделочные работы

Работа будет производиться с помощью следующих инструментов :

• шуроповёрта и саморезов;
• молотка с резиновой головкой, предназначенного для возможной фиксации;
• инструментов для резьбы по дереву;
• тесанка;
• строительного уровня;
• линейки и карандаша по дереву;

Подготовка деталей

• Первый этап — замер всех элементов лестничной конструкции, которые планируется обшивать. Делать это нужно внимательно, исключая возможность образования щелей или слишком плотного крепления. Это может привести к деформациям и трещинам.
• После этого проведённые замеры переносят на древесину.
• По выполненной разметке производят нарезку деталей.
• Если ступени имеют разную форму, то стоит произвести на них нумерацию, чтобы не перепутать в процессе сборки.
• При обработке деталей стоит немного скруглить углы, расположенные на лицевой стороне. Это обеспечит более комфортную эксплуатацию, снизив риск возможной порчи дерева и повысив безопасность.
• После подготовки ступеней переходят к обработке перил и балясин, если конструкция предполагает их обшивку. При выпиливании перил сначала определяются с длиной, после этого корректируют ширину и форму.

Профессионалы рекомендуют замерять каждую ступень для обшивки. Даже если они кажутся одинаковыми. Это позволит исключить ошибки и последующую неправильную установку.

Этапы работ

Крепление ступеней

Для начала необходимо определиться с дизайном лестницы и вариантом, которым будет производиться обшивка каркаса. В соответствии с требованиями, необходимо выбрать тип древесины для обшивки. После производят подготовку деталей обшивки. Массив дерева подгоняют под размер каркаса. Если работы простые, не имеющие особых декоративных изысков, то можно обойтись ручной пилой по дереву и крупным напильником. Проступи следует крепить таким образом, чтобы они имели небольшой выступ впереди до одного сантиметра. Это не только придаст симпатичный вид, но и позволит сделать максимально безопасное крепление. Закрепляют их сверху вниз

После установки необходимо проверить каждую на прочность, а также насколько ровно они закреплены строительным уровнем

При установке подступенков важно соблюдать следующее требование: они должны максимально плотно упираться в металлический каркас. Закрепляют их так же, начиная сверху, и после крепления проверяют на прочность и ровность. При условии, что проводится полная обшивка каркаса, следующим этапом будет выбор балюстрады

При условии, что проводится полная обшивка каркаса, следующим этапом будет выбор балюстрады

Они не только выполняют защитную и опорную функцию, но и являются важным декоративным элементом лестничной конструкции. Баллюстрады устанавливаются с шагом в 15-20 сантиметров. При наличии в доме детей этот шаг стоит сократить до 9-10 сантиметров. Далее производим крепление подготовленных деталей из древесины. Делают это при помощи саморезов. Необходимо просверлить отверстия в каркасе в тех местах, где будет производиться крепление обшивки. Используя саморезы, облицовку из древесины прикрепляют к металлическому каркасу. Вкручивать саморез в древесину необходимо с углублением шляпки на 5 мм. Крепление балясин осуществляют к проступям с помощью саморезов. Далее на них укладывают перила.

Обшивка металлической лестницы

Можно также обшить металлический каркас. Это делают при помощи гипсокартона, шурупов и деревянных панелей. Начинают работу с обшивки боковой поверхности деревянными панелями. Их размеры подбираются заранее. Крепление производят шуроповертом на саморезы к балясинам. Нижнюю маршевую часть лестницы обшивают гипсокартоном. Закрепляют его на боковых и нижних частях ступеней.

Отделывать металлический каркас совсем не обязательно, если он имеет внешне привлекательный вид. Но такой вариант отделки сможет скрыть имеющиеся недостатки.

Покрытие деревянных элементов отделки лаком или краской — завершающий этап. Можно также прокрасить металлические части, оставшиеся на виду.

Изготовление каркаса

Подробную информацию по изготовлению каркаса для лестницы из металла своими руками вы сможете найти на нашем сайте. В данной же статье кратко опишем этапы изготовления одного из каркасов.

В случае если вы, не имея опыта, собираетесь делать лестницу на сварном металлическом каркасе, подумайте над тем, чтобы он был закрытого типа. Без опыта у вас может не получиться красивый шов, что может испортить вид всей конструкции.

Рассмотрим пошагово изготовление простого прямого каркаса на косоурах:

1. Для несущих балок используем швеллер 80-100 мм. Устанавливаем его на ребро, предварительно срезав основание под нужным углом для плотного прилегания к поверхности.
2. Подготавливаем полочки под ступени, используя уголки. Удобнее будет подготовить шаблон, по которому будут сделаны несколько пар однотипных кобылок.
3. Симметрично друг к другу привариваем подготовленные кобылки, предварительно контролируя, чтобы поверхность, на которой будут располагаться ступени, располагалась четко горизонтально.
4. В зависимости от используемой проступи возможно дополнительное усиление плоскости, в которой она будет расположена.

Каркас готов, после того как вы тщательно проварили все соединения, необходимо обработать его для исключения образования коррозии и покрасить, после этого приступать к монтажу ступеней и перил.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

• высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
• за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
• широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
• металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
• лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

Особенности сооружения

Металлические лестницы с деревянными ступеньками изготавливаются при наличии такого оборудования, как:

• Сварочный аппарат;
• Болгарка;
• Механическая пила;
• Струбцины;
• Электрическая дрель;
• Набор сверл;
• Циркулярная пила;
• Наждачный круг;
• Саморезы.

Металлическая лестница с деревянными ступенями своими руками собирается по заранее разработанному проекту и рабочим чертежам конструкции. В этой документации выполнены расчеты количества материалов для сборки конструкции: металлопроката, арматурной стали; расходы дополнительных материалов: количество электродов, составов для защитного покрытия металлических и деревянных поверхностей.

Компактный аппарат для электродуговой сварки позволяет выполнять прочные сварные швы, что превращает каркас сооружения в монолитную прочную конструкцию.

Сборка каркаса простой конструкции

Для сооружения простейшего металлического каркаса используются швеллера номерами 8 или 10, поставленные на ребро.

Инструкция проведения работ:

• По размерам чертежа изготавливаются два косоура из швеллеров;
• Из арматуры собираются кобылки — опорные приспособления, которые крепятся на косоуры;
• К кобылке, к той ее части, на которую непосредственно «ложится» ступенька, привариваются кронштейны для ее крепления;
• Выполняется разметка косоуров для установки кобылок;
• Кобылки привариваются на швеллера по намеченным местам;

• Для сооружения лестницы стандартной ширины до 1 метра изготавливается два косоура или две тетивы. Для более широкой конструкции понадобится три и более балки;
• Все составляющие металлического каркаса собираются электродуговой сваркой;
• Готовая конструкция обрабатывается грунтом и покрывается защищающим ее от коррозии составом.
• Опорные элементы для установки на них ступенек можно изготовить сварные из швеллера, металлических уголков, приваренных к косоурам.

Более сложным вариантом является изготовление металлического каркаса лестниц из листовой стали большой толщины с пилообразной тетивой. Это необходимо делать очень тщательно, точно соблюдая все размеры.

Обшивка ступенек деревом

Собирая металлические лестницы с деревянными ступенями, необходимо, прежде всего, оценить вероятность установки дополнительных крепежных деталей для крепления ступенек. Это могут быть пластина или рамка.

При использовании уголков, лестница металлическая с деревянными ступеньками собирается очень просто: дерево крепится винтами непосредственно на уголки. С обратной стороны, в них предварительно должны быть просверлены отверстия.

Косоур поворотной лестницы – осталось установить ступени

Винтовые лестницы металлические с деревянными ступенями собираются сложнее. В этом случае на центральную опору крепятся платформы для размещения на них деревянных полотен, которые фиксируются в нескольких местах болтами. Чтобы внешний вид ступенек с лицевой стороны не был испорчен, они фиксируются с обратной стороны.

При изготовлении платформы в виде рамки, сваренной из уголков, под все элементы подкладывается доска требуемого размера и укладывается с малым зазором, что позволит при изменении объема, древесине не разрушаться.

Платформы под забежные ступени в виде рамок

Если крепление деревянных ступеней к металлической лестнице выполняется на больцах, необходимо:

• Обеспечить прочное крепление элементов лестницы к стене;
• Такая лестница металлическая с деревянными ступенями своими руками может использоваться лишь при наличии рядом несущей бетонной стены, или стены из полнотелого красного кирпича. Хлипкие перегородки не смогут выдержать нагрузки, оказываемой на них;
• Положение ступенек определяется на этапе проектирования;
• В стену монтируются кронштейны, с помощью которых фиксируются все детали;
• Ступеньки между собой соединяются больцами по внешнему краю. Для этого сбоку оставляется небольшой отступ, просверливается нужное отверстие. На подготовленный участок насаживаются больца и фиксируются винтами.

Как правильно и быстро изготавливаются лестницы с деревянными ступенями с металлическим каркасом, во всех подробностях показывает видео в этой статье.

Изготовление лестницы с металлическим каркасом и деревянными ступенями – это не слишком сложный процесс. Хотя – для кого как.

В любом случае, прежде, чем изготавливать ее в жилом помещении, стоит предварительно соорудить пробную конструкцию — например, в погреб. А после приобретения некоторого опыта, можно смело изготавливать более сложную модель.

Разновидности металлических лестниц

Конструкции из металлов, обеспечивающие межэтажный подъем, по своему строению бывают нескольких типов.

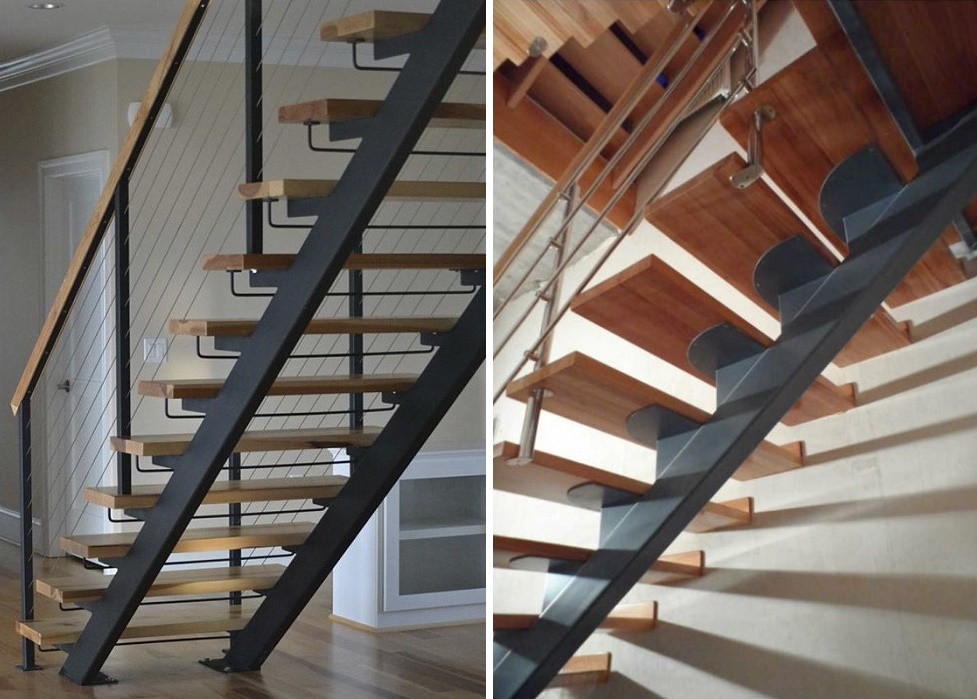

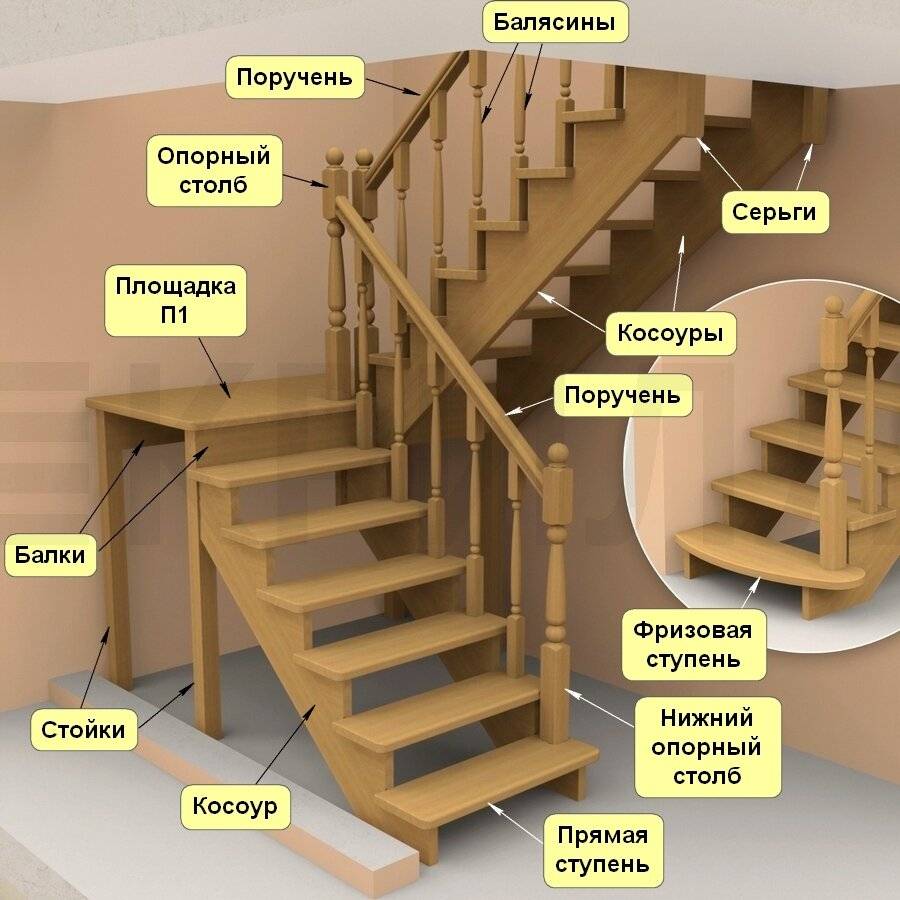

На косоурах. Под этим термином подразумевается каркас коленчатого типа, который монтируется от пола первого до пола второго уровня. Такой вариант металлической лестницы оснащают как одним косоуром, пролегающим по центру конструкции, так и двумя – их прокладывают ближе к краям ступенек. В достоинства лестницы на косоурах входят быстрое изготовление каркаса, несложность монтажа (при определенных навыках его можно выполнить своими руками) и возможность разработки индивидуального проекта, учитывающего особенности планировки вашего дома.

Лестница на одном косоуре очень компактна

Два косоура позволяют ступеньки выполнить более широкими

На тетивах. Так называются опоры по бокам ступеней. Весьма надежная и крепкая лестница, но требует несколько большей площади.

Каркас на считается одним из самых надежных

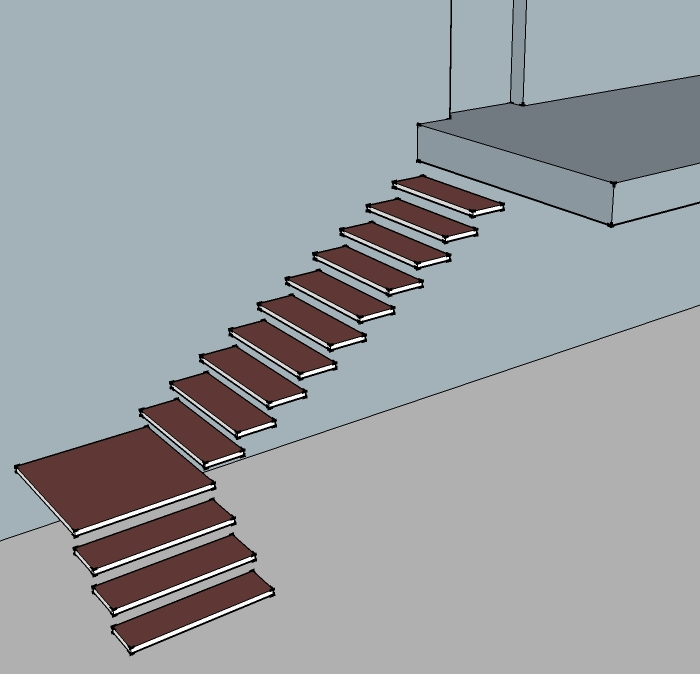

На больцах (консолях). Металлическая консольная лестница со стороны создает впечатление ступеней, которые парят в воздухе – если не монтировать подступенок. Максимально экономный вариант, поскольку занимает минимум пространства. При этом ненадежной конструкцию назвать нельзя: на этапе проектирования расчет ведется таким образом, чтобы каждая из ступеней удерживала груз в 150 кг в самой отдаленной от стены точке. Если лестница задумана без подступенков, перила на ней обычно ставятся стеклянные. В недостатках этого типа лестниц: трудности как в расчетах, так и в возведении. Своими руками такую конструкцию смонтировать получится вряд ли, лучше доверить изготовление профессионалам.

Консольная лестница сохраняет воздушность пространства

Так монтируется конструкция на больцах

Винтовой вариант. Конструкция монтируется таким образом, что ступени заворачиваются спиралью вокруг несущей опоры. Прочность и надежность лестницы на высоте, в интерьере она смотрится особенно элегантно и изящно, однако менее удобна в эксплуатации, нежели разновидности конструкции с прямо расположенными ступенями.

Винтовая лестница может стать изюминкой интерьера

Нередко застройщики останавливают свой выбор на конструкциях комбинированного типа, в которых используются и косоур, и консоли. Этот вариант особенно удачен, если лестница расположена впритык к стене: наружную часть ступени удерживает косоур, примыкающую к поверхности – вбитый в нее швеллер или уголок.

Металлическая лестница впишется в любой интерьер

Кроме конструктивных особенностей, металлические лестницы классифицируют и по другим признакам. Так, их подразделяют на одномаршевые и двухпролетные конструкции. Есть также прямые варианты и поворотные. Среди последних можно выделить:

• Г-образные;
• П-образные;
• в виде трапеции;
• закругленные.

Конструкции в несколько маршей могут быть дополнены площадками. Их основное назначение – сделать менее крутым угол подъема лестницы.

Человеку, впервые решившемуся на изготовление всхода наверх на металлическом каркасе своими руками, мы бы посоветовали остановиться на одномаршевой прямой лестнице. Более сложные варианты требуют специфических знаний и довольно сложных в исполнении работ.

Особенности сооружения

Металлические лестницы с деревянными ступеньками изготавливаются при наличии такого оборудования, как:

• Сварочный аппарат;
• Болгарка;
• Механическая пила;
• Струбцины;
• Электрическая дрель;
• Набор сверл;
• Циркулярная пила;
• Наждачный круг;
• Саморезы.

Металлическая лестница с деревянными ступенями своими руками собирается по заранее разработанному проекту и рабочим чертежам конструкции. В этой документации выполнены расчеты количества материалов для сборки конструкции: металлопроката, арматурной стали; расходы дополнительных материалов: количество электродов, составов для защитного покрытия металлических и деревянных поверхностей.

Компактный аппарат для электродуговой сварки позволяет выполнять прочные сварные швы, что превращает каркас сооружения в монолитную прочную конструкцию.

Сборка каркаса простой конструкции

Для сооружения простейшего металлического каркаса используются швеллера номерами 8 или 10, поставленные на ребро.

Инструкция проведения работ:

• По размерам чертежа изготавливаются два косоура из швеллеров;
• Из арматуры собираются кобылки — опорные приспособления, которые крепятся на косоуры;
• К кобылке, к той ее части, на которую непосредственно «ложится» ступенька, привариваются кронштейны для ее крепления;
• Выполняется разметка косоуров для установки кобылок;
• Кобылки привариваются на швеллера по намеченным местам;

• Для сооружения лестницы стандартной ширины до 1 метра изготавливается два косоура или две тетивы. Для более широкой конструкции понадобится три и более балки;
• Все составляющие металлического каркаса собираются электродуговой сваркой;
• Готовая конструкция обрабатывается грунтом и покрывается защищающим ее от коррозии составом.
• Опорные элементы для установки на них ступенек можно изготовить сварные из швеллера, металлических уголков, приваренных к косоурам.

Более сложным вариантом является изготовление металлического каркаса лестниц из листовой стали большой толщины с пилообразной тетивой. Это необходимо делать очень тщательно, точно соблюдая все размеры.

Требования к конструкциям

Действующими стандартами определены требования:

• Конструкция должна обеспечивать прочность и жесткость;
• Составные элементы должны быть прочно соединены друг с другом, а вся лестница надежно прикреплена к кровле или стене здания;

Крепление фасадной лестницы

• На поверхности не должно быть окалины и ржавчины. Сварные швы должны соответствовать требованиям ГОСТ;
• Конструкция должна быть обработана защитным покрытием классом не ниже пятого;
• Ступень должна выдерживать вертикальную нагрузку 1,8 кН;
• Ограждения должны выдерживать горизонтальную нагрузку 0,54 кН;
• Площадка должна выдерживать нагрузку, рассчитывающуюся по формуле:

Формула расчёта площадки

Лестничный марш должен выдерживать нагрузку, определяемую по формуле:

Формула расчёта марша

Дополнительная защита обшивки

Когда лестница уже будет облицована древесиной, можно затонировать элементы практически в любую цветовую гамму. Но перед этим пропитываем антисептиком, он не дает материалам загнивать от плесени и влажности.

Еще один из способов покрытия облицовки – рельеф. Применяем ручную шлифовальную машинку (насадка – щетка из стали). Методично «расчесываем» волокна облицовки. Как результат: мягкие удаляются, а твердые создают отличные рельефные рисунки. Затем уже, с помощью лака, придаем ступеням необходимые тона. И в финале: снова обрабатываем шлифмашинкой поверхности ступенек. От этого лак будет оставаться лишь в углублениях рельефа.
