Руководство по сборке самодельной маршевой лестницы из металла
Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.
Подготовка
Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:
- определение положения конструкции в помещении;
- выполнение замеров и чертежа;
- расчет размеров элементов;
- определение расхода материалов.
Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.
Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.
Простейшая лестница из металла на тетивах
Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.
Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.
Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.
Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.
Лестница на косоурах
Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.
На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.
Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.
Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.
Сборка модульной лестницы
Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.
Обшивка ступеней
Для обшивки ступеней используют:
- твердые породы деревьев — дуб, ясень, бук, лиственницу;
- бетон;
- террасную доску;
- мрамор.
Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.
Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.
Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.
Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.
Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.
Расчет основных размеров
Прежде чем приступить к состоятельному изготовлению деревянной лестницы, нужно обязательно выполнить замеры и расчеты. Для профессионалов, у которых много практики и богатый опыт за плечами, это нетрудно. Но для новичка проще простого допустить ошибку, и тогда лестница получится либо слишком длинной, либо слишком короткой. Поэтому для расчета параметров мы советуем нанять проектировщика, а для сооружения конструкции — инженера.
Ширина
Ширина лестницы определяется с учетом того, чтобы пространства хватало для двух людей, которые идут друг другу навстречу. Еще один фактор — возможность поднимать или спускать по лестнице громоздкие предметы, например, мебель. Стандартная ширина составляет 1300+/-200 мм.
Высота
Самой распространенной ошибкой любителей является измерение высоты по потолку первого этажа. Делать же это нужно с учетом толщины пола второго этажа. Верхняя ступенька должна быть на одном уровне с напольным покрытием.
Высота пролетов
Если неправильно рассчитать этот параметр или поддаться желанию сэкономить пространство, то придется подниматься по лестнице с пригнутой головой. Чтобы определить высоту пролета, нужно измерить расстояние между балкой второго этажа и нижней ступенькой. Стандартно этот параметр равен 200 см.
Крутизна
Проектировщики, как правило, останавливаются на крутизне 40+/-5°. Более крутая лестница будет неудобна и даже опасна для людей преклонного возраста, детей и инвалидов. Если наоборот уменьшить крутизну, это приведет к увеличению самой конструкции и потребует большего количества материалов.
Размер ступенек
Ширина ступеньки обычно соответствует 45 размеру обуви (28+/-3 см), чтобы наступать на нее было удобно и безопасно. Стандартный размер подступенка составляет 18+/-2 см. Такие параметры подходят для комфортного пользования лестницей как взрослыми, так и детьми.
Также нужно вычислить количество ступенек. Толщина доски + высота подступенка = интервал между двумя ступеньками.
Длина
Этот параметр зависит от количества ступеней и их размеров. Когда все параметры рассчитаны и положены в основу схемы, перед проектировщиками встает распространенная проблема: лестница слишком большая, и на этаже для нее не хватает пространства.
Есть несколько путей решения этой проблемы:
- Добавить марш, то есть обустроить межэтажную площадку. Это сделает конструкцию сложнее и потребует большего количества материалов.
- Добавить забежные ступени.
Лестницы на второй этаж: фото и виды
Лестницы для загородного частного дома, соединяющие первый и второй этаж, выполняют не только практическую, но и эстетическую функцию. В зависимости от того, в каком дизайне выполнена лестница, подчеркивается тот или иной характер помещения. Так, лестница классического типа сделает помещение более солидным, а вот модель в лаконичном стиле прибавит комнате немного воздушности.
Чаще всего для дачных загородных домов многие предпочитают устанавливать деревянные лестницы на второй этаж, однако пользуются спросом и металлические и даже стеклянные конструкции. Фото подобных проектов в Интернете есть масса.
Классификация лестниц по типу конструкции: фото и описание
По типу своей конструкции лестницы на второй этаж подразделяются на такие:
- маршевые;
- винтовые;
- больцевые;
- поворотные.
Маршевые модели – наиболее распространенный вариант. Они имеют достаточно простую конструкцию:
- опора, имеющая угол наклона в 45 градусов;
- ступени, лежащие на опоре.
Маршевая конструкция состоит из маршей, которые заполнены ступенями. Как правило, для загородного дома при подъеме на второй этаж используется от 3 до 15 ступеней, однако их точное количество определяется путем специальных расчетов. Маршевый тип – хороший вариант лестничного проекта в домах, где не нужно экономить место.
Маршевые подъемные установки разделяются на такие:
- открытые (где нет подступенек) и закрытые;
- прямые и поворотные;
- тетивные и косоурные.
Если вы планируете воплощать лестничный проект своими руками, то лучше выбирать открытую конструкцию с косоурами.
Винтовые лестницы разделяются на два вида:
- деревянные;
- металлические.
Центральная ширина степени должна составлять как минимум 25 см, а наиболее ее широкая часть – максимум 40 см, такие размеры считаются наиболее оптимальными в плане использования конструкции.
Крутизна лестницы зависит от того, насколько широк проем, чем он меньше, тем круче она должна быть. Диаметр не должен превышать 3 метра. По форме винтовые лестницы бывают:
- квадратными;
- восьмиугольными;
- без подступенников.
Несмотря на то что данные конструкции отличаются своей универсальностью и помогают значительно сэкономит место, они не настолько популярны как маршевые.
Поворотные лестницы отличаются от маршевых наличием поворотов. Они бывают:
- криволинейными;
- прямолинейными.
Криволинейные, в свою очередь, разделяются на:
- полуоборотные;
- четвертьоборотные;
- круговые.
Воплотить проект таких конструкций в жизнь своими руками будет крайне непросто.
Больцевые лестничные конструкции также внешне напоминают маршевые, то их крепят не к монолитной опоре, а на стену при помощи крепких штырей из металла. Необычный каркас делает такую лестницу очень необычной и стильной.
Фото примеров каждого из перечисленного типа можно отыскать в Интернете, чтобы увидеть, как они сочетаются с тем или иным дизайном частного загородного дома.
Классификация лестниц по материалам изготовления: фото и краткое описание
Чаще всего они бывают:
- деревянными;
- металлическими;
- каменными.
Однако желающие сделать помещение более оригинальным выбирают и другие материалы, например, керамику или стекло. Получается очень стильно и необычно, при желании можно найти фото конструкций из стекла в Интернете.
Классическим вариантом исполнения считаются деревянные лестницы на второй этаж. Для их изготовления используют такие породы, как:
- пихта;
- дуб;
- сосна;
- лиственница;
- ясень;
- бук;
- береза;
- ель.
Основным аргументом в пользу выбора деревянных моделей является их привлекательная стоимость по сравнению с изделиями из других материалов. Для их создания можно использовать как одну породу дерева, так и комбинировать разные. Деревянные лестницы могут быть:
- одномаршевыми;
- двухмаршевыми (когда есть поворот на 90 или 180 градусов).
Состоят они чаще всего из 9 ступеней, если присутствует поворот на 180 градусов, то можно сэкономить полезное пространство помещения.
Подъемы на основе металла делают на основе:
- алюминия;
- хромированной стали;
- латуни;
- меди;
- чугуна.
По оттенку чаще всего они бывают матовыми или глянцевыми. Металл покрывают декоративной патиной, которая искусственно состаривает конструкцию.
А чтобы сделать конструкцию из стекла применяют многослойное стекло (триплекс) или закаленный материал, поверхность при этом может быть фактурной.
Расчёт ступеней
Наиболее важным этапом в подготовительных работах проекта являются расчеты габаритов ступеней. Именно эти компоненты обеспечивают удобство подъема и спуска и безопасность эксплуатации. Они влияют на площадь, которую лестница будет занимать в доме.
Первым шагом требуется рассчитать число ступенек. Правильно провести работу нужно перед подготовкой материалов и инструментов. Чтобы узнать точное количество проступей, нужно разделить общую высоту помещения от пола до потолка и перекрытия на высоту ступеней. Получившееся число округлить в большую сторону.
Угол подъема
Например, если планируется делать подступенки высотой 17 сантиметров, а высота первого этажа с перекрытием достигает 290. В таком случае число ступенек должно равняться 290/17 = 16. Поскольку первая и последняя совпадает с уровнем пола и потолка на разных ярусах, то их делать отдельно не стоит.
Расчет забежных проступей
Во время составления чертежа обязательно ориентируйтесь на рост каждого из людей, которые будут подниматься по лестнице. При наличии в семье детей придется учитывать некоторые нюансы, например более узкое расстояние между балясинами.
После чего, нужно правильно рассчитать длину подъемной площадки. Это требуется для получения точной ширины ступени. Чтобы посчитать придется разделить общую длину предполагаемого марша на количество ступеней.
Расчет косоура
Изготовление деталей и монтаж лестницы
Разновидности поворотных лестниц
Оформление маршей
Покраска лестницы из древесины может быть произведена из любого прозрачного быстросохнущего лака. Лучше всего выбрать сорта без запаха для внутренних работ. Такими могут быть алкидные лаки, обладающие сравнительно низкой стоимостью, спиртовые с хорошей прочностью и защитой от влаги, экологически чистые акриловые или полиуретановые с высокой износостойкостью.
Деревянные лестницы можно и покрасить в любой непрозрачный цвет. При этом приятная фактура и оттенок натурального дерева теряются, но так можно добиться, например, максимального сочетания с остальным интерьером или создать определенный стиль. Чтобы после покраски в помещении не было резкого запаха, стоит выбирать стойкие и качественные акриловые, алкидные, эмульсионные краски.
Стиль и дизайн может быть различным в зависимости от предпочтений хозяев. Наиболее популярный для небольших деревянных домов сельский стиль или кантри. Он основан на максимальной натуральности и простоте. Поэтому стоит выбирать нехитрые прямые формы ступенек и перил, использовать брусья из натуральной древесины, покрытые прозрачным лаком. Можно вообще не обрабатывать поверхность досок декоративными красящими средствами, а лишь максимально отполировать их.
Классический стиль характерен для просторных помещений с шикарным интерьером. Лучше всего выбирать для него благородные темные сорта древесины. Перила у лестниц в таком стиле могут иметь изогнутые формы, сложные вертикальные стойки из множества элементов, снабжены лепниной. Главное не переборщить в количестве декоративных деталей и гармонично вписать лестницу в интерьер загородного дома.
Расчет бетонной лестницы и составление проекта
Прямые п‑образные лестницы Прямые г‑образные лестницы Прямые забежные П‑образные лестницы Полувинтовые лестницы Парадные, фасадные лестницы Нетиповые лестницы П-образные лестницы одномаршевые П-образные лестницы одномаршевые П-образные лестницы одномаршевые П-образные лестницы одномаршевые П-образные лестницы одномаршевые П-образные лестницы одномаршевые Прямые г‑образные лестницы Прямые г‑образные лестницы Прямые г‑образные лестницы Прямые г‑образные лестницы Прямые г‑образные лестницы Прямые г‑образные лестницы Прямые забежные П‑образные лестницы Прямые забежные П‑образные лестницы Прямые забежные П‑образные лестницы Прямые забежные П‑образные лестницы Прямые забежные П‑образные лестницы Прямые забежные П‑образные лестницы Прямые забежные П‑образные лестницы Полувинтовые лестницы Полувинтовые лестницы Полувинтовые лестницы Полувинтовые лестницы Полувинтовые лестницы Полувинтовые лестницы Парадные, фасадные лестницы Парадные, фасадные лестницы Парадные, фасадные лестницы Парадные, фасадные лестницы Парадные, фасадные лестницы Парадные, фасадные лестницы Парадные, фасадные лестницы Нетиповые лестницы Нетиповые лестницы Нетиповые лестницы Нетиповые лестницы Нетиповые лестницы
- Угол подъема. От него зависит, какой будет длина лестниц. Имея одинаковую высоту, длиннее будет та из них, что имеет меньший наклон. А это влечет за собой использование большего количества материалов на ее возведение.
- Размер ступенек. Определившись с длиной, рассчитывают габариты ступеней. Оптимальная их высота (Н) – 16-20 см, а ширина (L) – 27-30 см. Эти параметры соответствуют физиологическим возможностям человека, совершающего подъем и спуск. Формула, которой должны отвечать размеры – 2Н + L = 60-64 см.
- Ширина лестницы. Она обеспечивает удобное передвижение, а также позволяет осуществить перенос крупногабаритных вещей и мебели. Не рекомендуется сооружать сходы уже, чем 0,9 м.
Изготовление лестниц на 2-й этаж
Открытые и закрытые лестницы
Часто лестница — один из главных элементов помещения. Ее геометрия и расположение в доме кардинально меняют восприятие пространства.
Если у лестницы только прикладные функции, то ее обычно размещают в коридоре. Ей не нужно производить впечатление, поэтому на дизайне можно сэкономить и сделать максимально бюджетный вариант.
В моем доме лестница расположена в едином пространстве кухни, гостиной и столовой. Эти функциональные зоны обозначены за счет мебели и стилистических элементов. Поэтому дизайн конструкции был для меня важен.

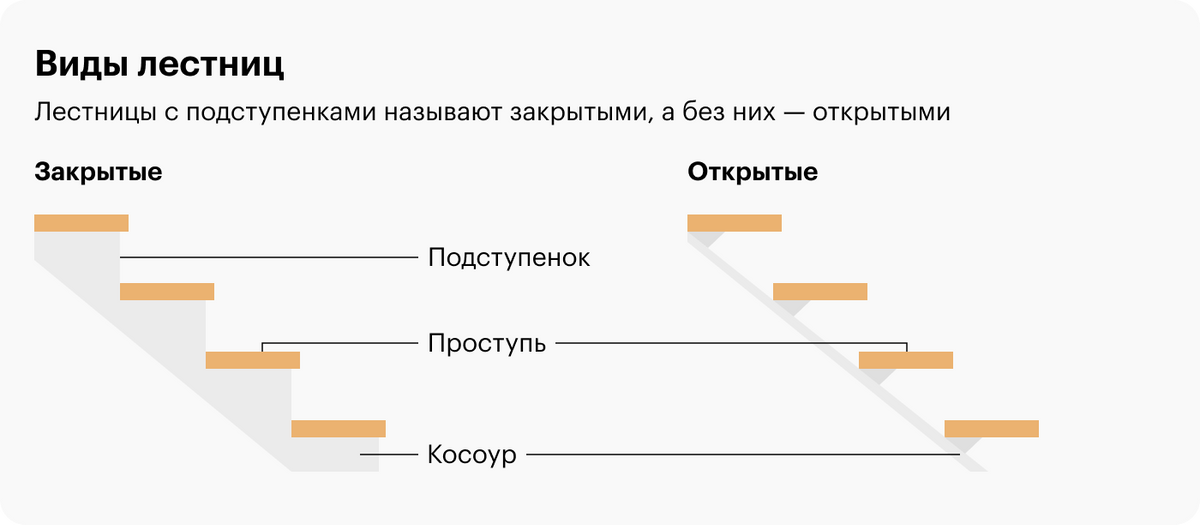

По оформлению лестницы делят на открытые и закрытые в зависимости от подступенков — декоративных элементов, которые крепятся перпендикулярно ступеням и закрывают внутреннее пространство лестницы. То есть с подступенками лестница зашита наглухо, без них — между ступенями пустота.
Закрытые лестницы обычно изготавливают из дерева. Из плюсов:
- Подступенки придают жесткости, поэтому лестница получается прочной.
- Пыль и мусор не летит со ступеней под лестницу.
- Подступенки не позволяют ноге провалиться — это актуально, если дома маленькие дети и животные.
- Такая лестница экономит пространство, так как под ней образуется техническое помещение, которое часто используют как кладовку или гардеробную.

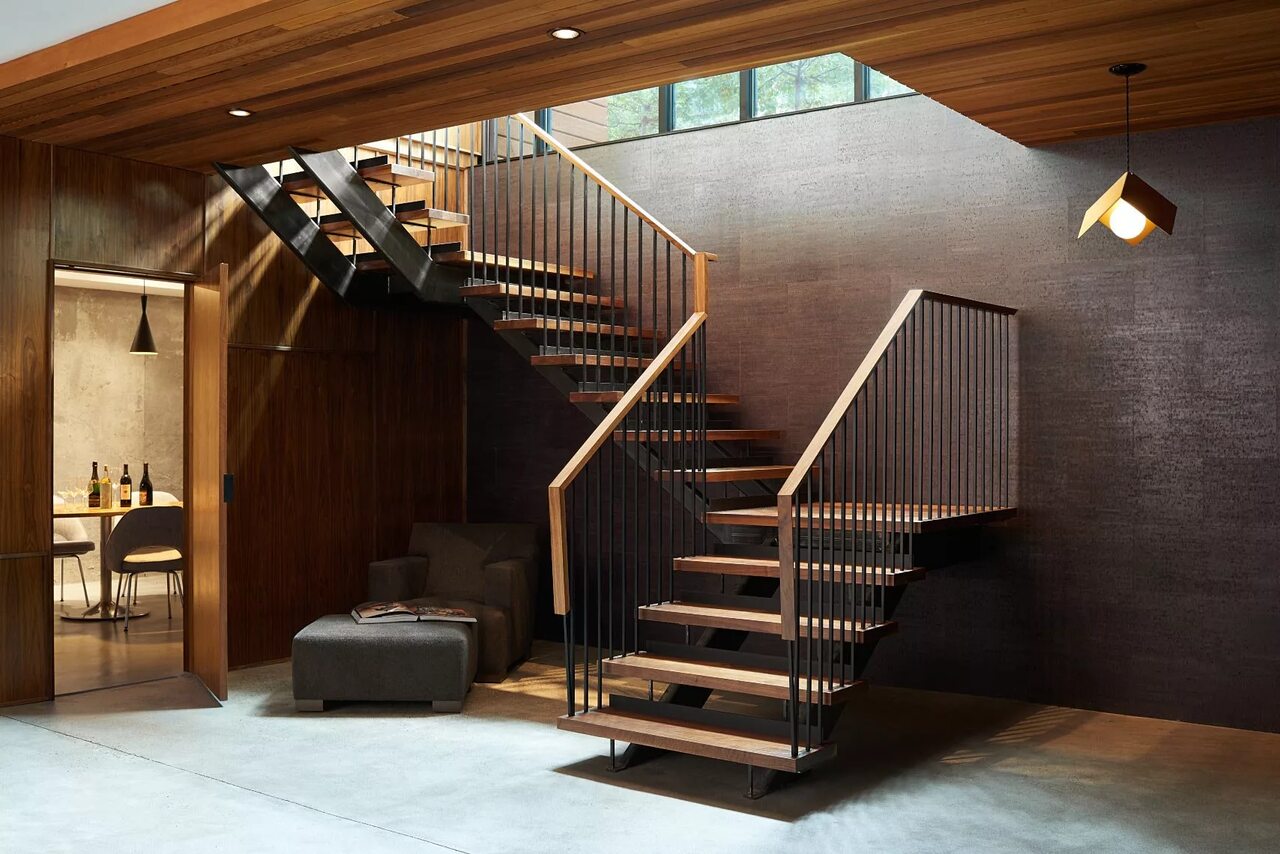

Открытые лестницы — несущие конструкции часто делают из металла. Основные характеристики такие:
Хорошо пропускает свет — для меня это было важно, так как над лестницей есть окно. Конструкция выглядит минималистичной, «парящей», не перегружает интерьер
Можно сэкономить на материалах.
Я хотел, чтобы в гостиной было хорошее естественное освещение, поэтому выбрал открытую лестницу. Она выглядит современно, удачно вписывается в интерьер и не препятствует распространению света.
Монтаж и крепление одежки для лестницы: выполняем вместе
Крепление древесины на бетонную лестницу может осуществляться несколькими способами, которые отличаются по трудоемкости, расходам времени и финансов.
Начинаем с бетонного основания и подложки

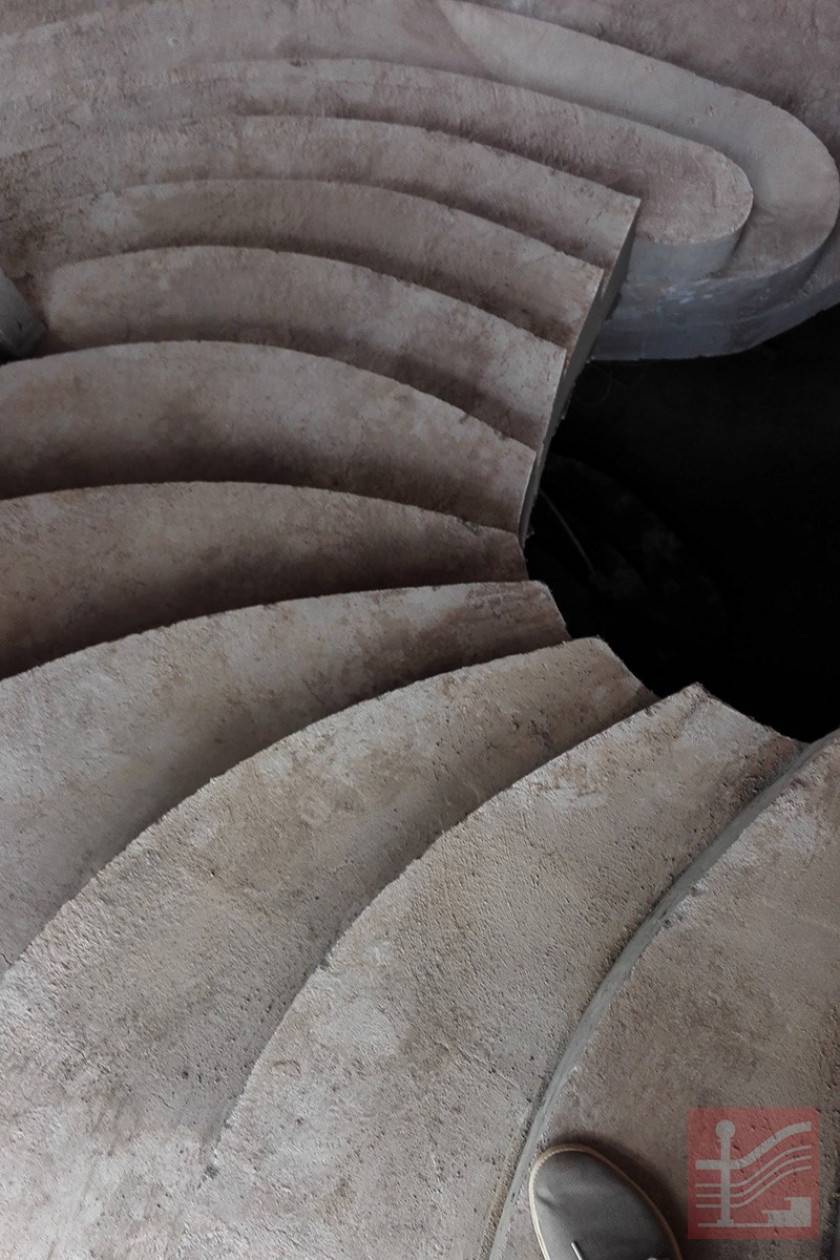

Тут все просто – сначала нужно бетонное основание подготовить: устранить дефекты, выровнять поверхность. Подложку делают из фанеры, она может выровнять незначительные дефекты, защитить от механических повреждений.
Ступеньки из дерева устанавливаются на фанерные листы толщиной 1-1.5 сантиметров, вырезанные по форме ступеней. На бетон наносится грунтовка, потом куски фанеры покрываются клеем, монтируются на места, крепятся дюбелями. Это если кратко, более подробно процесс описан ниже.
Отделка с предварительной обшивкой ступеней фанерой
Данная технология считается идеальной – влагостойкая фанера применяется в качестве прослойки, повышает стоимость отделки, трудоемкость процесса, но значительно улучшает качество и продлевает срок эксплуатации лестницы.
Как выполняется обшивка ступеней фанерой:
- Выполнение разметки путем отбития по лазерному уровню горизонтальной линии (учитываются высота ступени и толщина фанеры). Можно просто на стене проклеить кусками малярного скотча места уровня, на который выйдут поверхности ступеней по завершении выравнивания.
- Выравнивание бетонной поверхности по уровню – лучше брать плиточный клей, который быстро высыхаtт, обеспечивают качественную адгезию.
- Замер размеров заготовок из фанеры, разметка, вырезание их из листов (проступи и подступенка).
- Детали крепятся на клей (лучше каучуковый на органических растворителях, специально для паркета и фанеры), нанесенный тонким слоем зубчатым шпателем с величиной зубьев в 2 миллиметра, потом на дюбеля (крепеж должен входить в бетонный слой минимум на 3 сантиметра). Облицовка из фанеры должна стать ровно по отмеченным раньше линиям.
- Ступени между собой крепятся саморезами, которые вкручивают в торец подступенка через панель проступи с шагом в 20 сантиметров.
- Таким же образом выполняется вся лестницf, потом выжидают определенное время (чтобы клей высох) и монтируют на клей (специально для древесины, часто берут полиуретановый) деревянные ступени. На проступь кладут груз, выжидают высыхания и продолжают монтаж.
Упрощенные варианты монтажа
Кроме вышеописанного метода, существуют и другие, более простые и менее трудоемкие. Каждый мастер самостоятельно определяет, какой способ выбрать и что будет наиболее целесообразным для конкретной конструкции.
На металлический крепеж и клей без использования фанеры
Подложка из фанеры считается самым надежным и качественным вариантом крепления деревянных ступеней, но есть и другие.
Как крепить на металл и клей без фанеры:
- Выравнивание поверхности бетонной лестницы по уровню.
- Установка верхней проступи с фиксацией, установка и расклинивание подступенка до тех пор, пока не упрется по линии сопрокосновения. Проверка горизонтальности, перпендикулярности деталей.
- Укладка следующей ступени, фиксация точно на место, тщательная разметка всех элементов.
- Разметка точек крепежа – часто для этих целей выбирают стальные уголки: одна часть внизу верхней ступени и вторая на месте подступенка (потом он закроет крепление).
- Снятие ступени и подступенка, сборка их саморезами в единую конструкцию, привинчивание уголка к ступени.
- Покрытие клеем бетонных ступеней и подступенка, монтажной пеной, установка конструкции на место (подступенок нужно аккуратно завести под выступ верхней ступеньки, потом упереть в бетон), проверка ровности всех элементов.
- Фиксация конструкции уголками, закрепление подступенка пластиковыми дюбель-гвоздями.
- Продолжение монтажа всех ступеней таким же образом.
С применением химических анкеров
В качестве крепежа могут использоваться химические анкеры – двухкомпонентные составы, которые заполняют высверленные отверстия в бетонном монолите. В этот канал устанавливают крепеж, клей затвердевает, заполняет все поры и пустоты монолита, надежно фиксируясь в материале.
Чаще всего такой вариант используют там, где деревянные ступени крепят без подложки из фанеры и не предусмотрены подступенки. В таком случае весь монтаж заключается в аккуратной разметке элементов и мест их установки, сверлении в бетоне отверстий, фиксации ступеней на химический анкер.
Как рассчитать уклон и другие параметры лестницы
Подготовка материалов
- При выборе породы дерева, если ориентироваться на разумное сочетание качество/цена, рекомендуется отдавать предпочтение сосне или лиственнице. Последняя даже лучше, так как менее подвержена гниению. К тому же при впитывании жидкости она становится только крепче. Так как в любом жилом помещении обязательно будут испарения – более чем актуально, особенно если в смежной комнате находится кухня. Все остальные породы – кедр, дуб и ряд иных – вряд ли относятся к бюджетным вариантам деревянной лестницы.
- Долговечность конструкции во многом зависит от степени просушки пиломатериала. Если древесина в этом плане недостаточно обработана, то такую лестницу довольно быстро «поведет». Высушивание досок своими руками – процесс и хлопотный, и сложный. Понадобится не только место для их складирования, но и знание всех особенностей методики. Придется обеспечить неизменность температуры, качественное проветривание и так далее. Вывод напрашивается однозначный – на материале для деревянной лестницы экономить нецелесообразно. То есть, если приобретать доски, то только высокой степени осушки, хотя они и стоят дороже.
Какими бывают лестницы
Цены за готовые лестницы на второй этаж и за услуги установки
| Модель | Характеристики | Цена, руб. |
Стандарт-2 |
| 7 300 |
Левозаходная В-12 |
| 15 500 |
PH-LS 5 |
| 24 000 |
Spiral Color 160 |
| 77 000 |
Calgary Grey D14 |
| 53 000 |
Что касается услуг по установке лестниц, то они по регионам разняться. К примеру, производитель модели Spiral Color 160 производит установку за 25000 руб. При этом отдельно 1500 руб. возьмут за проведения замеров. Если заказана тонировка, то прибавляется еще 11000 руб.
