Изготовление деревянной винтовой лестницы для дома своими руками

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности
следует придерживаться следующих рекомендаций:

1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является
   свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой
   части степеней. Подобный вариант называют лестницей без вертикальной плоскости,
   и она имеет более высокие показатели безопасности.
2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры
   ширина ступеней должны быть не меньше 10-ти см.
3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно
   ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько
   больше: ступени – 0,8 м, диаметр – около 2 м.
4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода
   человека обеспечивала возможность передвижения по следующему витку, что
   составляет около двух метров.
5. Для центральной опоры оптимальным представляется использование толстостенной
   металлической трубы (диаметром около 50 мм), что придает всей конструкции
   необходимую крепость. Опора должна устанавливаться точно вертикально, а точка,
   на которую она опирается, должна обладать способностью нести всю нагрузку.
6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и
   необходимого крепежа. Возможен вариант крепления путем заливки бетоном с
   применением растяжек.
7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят
   отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются
   посредством втулок, их высота должна быть такой же как высота вертикальной
   плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими
   дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех
   шайб, иначе высота всего сооружения получится больше предварительных данных.
8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим,
   разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая
   прибавить толщину ступенек.
9. Для придания конструкции прочности последующие ступени укладывается с небольшим
   нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными
   краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей
последовательности: установка несущей стойки, установка в нужном порядке
проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное
и конечное положение, в конце выполняется закрепление кронштейнов. Завершается
монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила
и сделать поручни.

Преимущества и недостатки винтовых лестничных конструкций

Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места.

Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками.

Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции.

Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками.

Эстетическая привлекательность и оригинальность.

Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи. Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

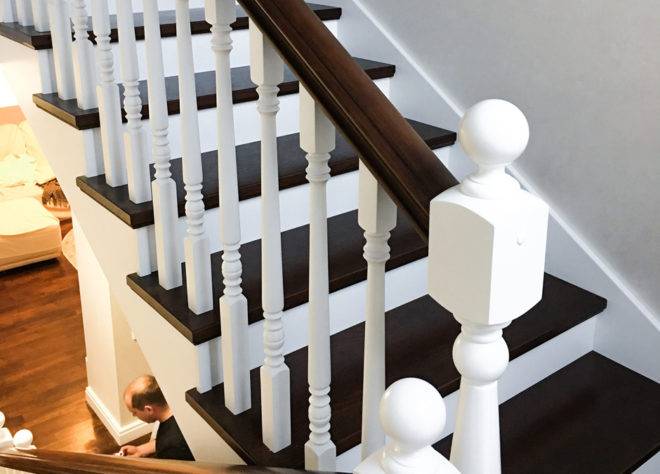

Установка ограждений

Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.

Монтаж опор с балясинами из дерева – задачка достаточно непростая, требующая выполнения точной разметки и подгона.

Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.

Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части. Чтобы состыковать перила со стойками на обрезе высверливаются отверстия. Установка деревянных перил производится на шкант, вставленный в опорную стойку.

Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Процесс сборки лестницы

После того, как расчеты проведены, а все материалы готовы, приступают к сборке лестницы.

Можно заказать готовый косоур или тетиву — для этого в мастерской нужно будет сообщить количество ступеней и высоту подъема. В этом случае вырезы будут ровные, и к дальнейшей сборке можно будет приступить сразу после закупки материала.

Косоур и тетива

Если вы собираетесь проводить все работы самостоятельно, на балку сначала нужно нанести разметку. Сначала нужно расчертить углы согласно проведенным ранее расчетам — в нашем примере это 30 градусов для низа и 60 для верха. После этого ненужные части отрезают пилой или лобзиком и обязательно проверяют, подходят ли косоуры. Для этого их нужно поставить там, где будет стоять лестница

Нужно обратить внимание не только на то, сходится ли косоур с полом и стеной, но и на то, чтобы все балки были одинаковыми — если между ними есть различие даже в несколько миллиметров, целостность конструкции будет нарушена

Эскиз

После это приступают к созданию вырезов под ступеньки. Они обязательно должны быть расположены параллельно полу — для того, чтобы разметка была ровной, можно воспользоваться треугольником с прямым углом. Горизонтальный вырез — должен быть равен ширине ступени (27-30 сантиметров), вертикальный — рассчитанной высоте подступенника (высота ступени минус толщина доски).

Тетиву делают по тому же принципу, только вместо вырезов в балке делаются углубления.

Косоур

Косоур крепится к полу и стенам анкерными болтами. Чем больше габариты и вес конструкции — тем большее количество и размер болтов требуется. Тетива крепится по такому же принципу, только ее монтируют к полу после того, как она соединена со ступенями — так будет удобнее проводить сборку.

После того, как основа лестницы готова, приступают к сборке конструкции. Если используется косоур, то ступени крепятся на выступы при помощи дрели и саморезов. Они закрепляются в четырех местах — по углам. Если планируются подступенники, то сборку проводят поочередно — сначала закрепляют ступень, потом — подступенник и так далее. Перед сверлением стыкуемые поверхности можно дополнительно проклеить столярным клеем.

Сборка ступеней

Лестницу с тетивой по такому же принципу. Ступени вставляются в предварительно смазанные столярным клеем пазы и прикручиваются саморезами и дрелью. Подступенники собирают по тому же принципу, что и на косоурах.

Самый простой способ установить балясины — это прикрепить их косоуру или тетиве сбоку. Перед этим их подрезают под углом, чтобы края балок совпадали с краем основы лестницы

Затем их несколькими саморезами прикручивают к конструкции — важно следить за тем, чтобы между соседними балясинами было одинаковое расстояние. Чтобы не проводить сложные расчеты, каждый элемент можно устанавливать ровно посередине ступени

Деревянная лестница

Второй вариант более сложный, но такая конструкция будет выглядеть аккуратнее. На первую и на последнюю ступеньку прикручиваются вертикальные поручни — сделать это нужно еще перед монтажом на косоур. После того, как лестница полностью собрана, к верхнему и нижнему поручню прикручивается перекладина, а уже на нее устанавливаются балясины.

Поручни на ступенях

Еще один вариант тоже простой в исполнении — в этом случае балясины нужно будет подпилить под углом только сверху. Их устанавливают на край ступеньки и прикручивают к конструкции — саморез будет входить перпендикулярно полу.  Главное преимущество такого способа монтажа — не придется высчитывать расстояние между балясинами.

Лестница из дерева

После того, как конструкция собрана, древесину нужно зашлифовать. Это удобно делать шлифовальной машинкой, но если ее нет, можно работать вручную с помощью мелкой наждачки — процесс займет больше времени, но на результате не отразится.

Затем деревянную лестницу обязательно нужно обработать антисептиком — это нужно для того, чтобы продлить срок ее службы и исключить появление паразитов.

Заключительный этап — это покрытие лаком: это не только защищает конструкцию, но и придает ей более благородный вид, делает естественный рисунок дерева более заметным и глубоким. По желанию лестницу можно не лакировать, а покрасить — все зависит от интерьера и предпочтений владельцев.

Обработка древесины

Изготовление деталей и монтаж лестницы

Какими бывают лестницы

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

Размеры:

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

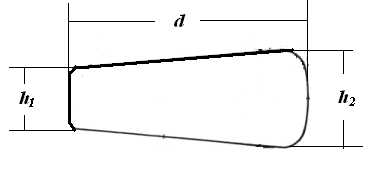

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Далее рассчитываем длину конструкции по основной линии подъема (L_о) и глубину проступи (h_о) в этом месте.

L_о = ¾×2πR₁, где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

h_о = L_о / 19 = 30 см

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

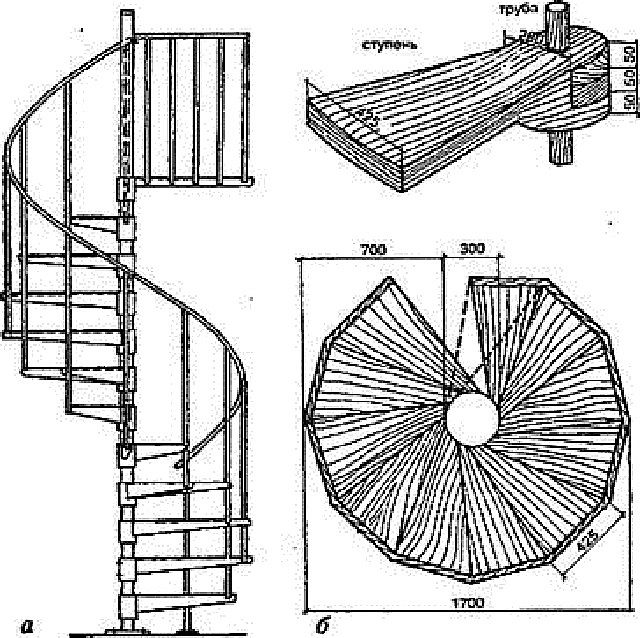

Чертеж для изготовления конструкции

• Глубина ступенек по средней линии — минимум 200 мм;
• Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
• В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
• Диаметр конструкции – 1,5 — 3 метра;
• Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
• Ширина марша – в пределах 750 — 1430 мм;
• Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

• D = 900 х 2 + 200 = 2000 мм, где:
• 900 – ширина марша в мм;
• 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

• L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
• L – число ступенек в одном витке лестничной спирали;
• r – радиус подъема конструкции;
• 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

• При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
• Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
• Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
• При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

• На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
• Деревянная поверхность в разрезе наносится круговыми линиями;
• Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
• Бетон – хаотичным расположение точек и маленьких кружочков;
• Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
• Выносятся номера позиций, для составления спецификации;
• Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
• Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
• Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Разработка проекта винтовой металлической лестницы

Перед началом работ, необходимо тщательно продумать все нюансы. Для этого составляют проект, состоящий из следующих пунктов:

1. Выбор места. Иногда винтовые лестницы устанавливают снаружи здания или в неотапливаемых помещениях. Этого делать категорически нельзя. В зимний период металл промерзает и становится скользким, что неминуемо приведет к травмам. В летнее время металл нагревается до такой степени, что ходить по нему практически невозможно.

2. Создание чертежа. Необходимо продумать тип лестницы, ширину и глубину ступеней, а также высоту шага.

3. Выбор материалов. Кроме стали для каркаса понадобятся еще и декоративные элементы. Наиболее экономичный вариант – купить лист стали толщиной 4 мм и при помощи болгарки нарезать все детали. Конструкцию лучше делать полой, а плоскость ступеньки заполнять деревом. Это снизит общий вес, к тому же, по дереву приятно ходить даже босиком.

4. Подготовка инструмента. Для работы понадобится:

• болгарка,
• сварочный аппарат,
• дрель или перфоратор,
• набор дюбелей или анкеров, в зависимости от типа стены и перекрытий,
• набор гаечных ключей,
• рулетка,
• уровень.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками
