Свайный фундамент для домов из пеноблоков

Свайный фундамент возводится в случае строительства дома на склоне или холме. Он подходит даже для неустойчивого грунта. Сваи углубляются на 4‒6 метров или больше в почву. Сверху обустраивается монолитная балка из бетона, что обеспечивает большую надежность всей конструкции. Поверх такой ленты кладется арматура, а затем можно приступать к заливке фундамента.

При возведении фундамента используются винтовые сваи или опоры-стойки с ростверком. Наибольшую популярность на сегодняшний день имеют буронабивные сваи. Для их обустройства не требуется проводить большие объемы работ достаточно ограничиться распланировкой территории, а также удалением растительного слоя. Дополнительные расходы может вызвать необходимость в укреплении стенок, что наблюдается в условиях слабой почвы. Если в грунте присутствуют исключительно твердые породы, этих затрат можно избежать.

Армирование свай осуществляется путем обустройства стандартных каркасов, имеющих выпуски стержней по высоте ростверка. Самой сложной частью работы является заливка рамки из железобетона, которая размещается вокруг здания и опирается на поле из свай. Необходимо, чтобы ее высота составляла не менее 45 сантиметров. Что касается ширины, она достигает толщины пеноблока.

Армирование конструкции происходит с помощью стальных каркасов, которые находятся в верхнем и нижнем сечении. Их нужно собрать в опалубке, соблюдая размеры бетонного защитного слоя. Стержни, выпущенные из свай, связываются с арматурой ростверка путем сварки или при использовании проволоки. Таким образом, получается рамка из железобетона, которая защищает дом из пеноблоков от неравномерной осадки. Благодаря ростверку внутри постройки обустраивается подполье, которое можно использовать при закладке коммуникаций.

Если применяются блоки ячеистого типа, использовать винтовые сваи не рекомендуется, поскольку нет информации о сроках эксплуатации конструкции. Невозможно дать точный прогноз о том, как будут развиваться процессы коррозии. Если лопасти начнут разрушаться, свои утратят несущую способность, что грозит разрушением всего здания.

Комбинированный свайно ленточный фундамент. Свайно-ленточный фундамент: конструкция, сфера применения

Ленту на сваях кладут мелкозаглубленную

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

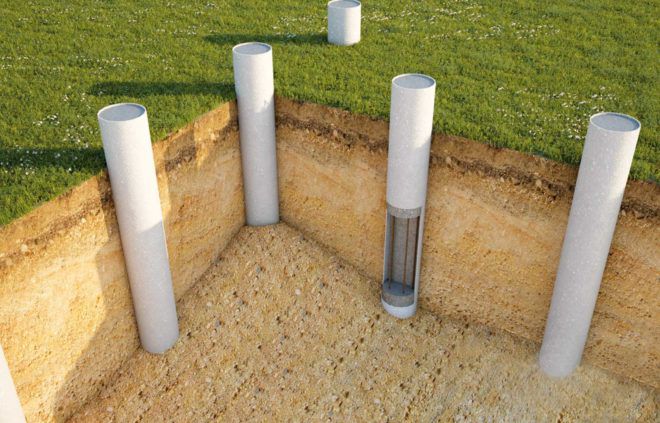

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

• буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
• забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
• винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

• коттеджей;
• малоэтажных домиков;
• зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

• деревом;
• пеноблоком;
• газобетоном;
• керамическими блоками;
• разнообразными каркасными панелями.

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Особенности

Свайный тип фундамента

Фундамент такого типа в качестве одной несущей единицы использует сваю. Чтобы конструкция имела устойчивую опору, сваи размещаются в точках наибольшего давления – это несущие стены по периметру здания и внутри него.

Верхняя часть фундамента может иметь высокий ростверк, который не касается поверхности грунта, либо выполняется без ростверка. Методика строительства предусматривает некоторое свободное место между землей и самим домом для того, чтобы не допустить воздействие на конструкцию сезонного изменения почвы и грунтовых вод.

Высота самих свай определяется тем, на каком расстоянии покоятся плотные пласты грунта, которые могут выдержать давление конструкции. Совокупность всех установленных свай называют подошвой фундамента.

Выделяют два типа свайных конструкций:

• Висячие сваи. Основание на таких сваях в индивидуальном домостроении применяется достаточно редко по причине трудоемкости расчетов и сложностей в прогнозировании изменений такой подошвы. Методика строительства подобных фундаментов предполагает монтаж большого количества свай, которые держатся благодаря силе трения. Опоры не опираются полностью на твердые слои грунта, из-за чего и получили название висячих свай.
• Подпорные сваи. Эти опоры достигают твердых грунтовых слоев. Благодаря своей надежности подпорные сваи способны нести огромные нагрузки и не изменять своих показателей с течением времени. Подобная технология нередко используется частными застройщиками для строительства домов, гаражей. Она допускается к реализации после проведения исследования грунта и тщательных расчетов.

По своей форме сваи бывают закругленными, прямоугольными, заостренными. По способу изготовления могут быть стальными, железобетонными или деревянными, забивными или винтовыми.

Технология строительства фундамента под пеноблочные дома разделяется на свайно-ростверковый и свайно-винтовой типы оснований.

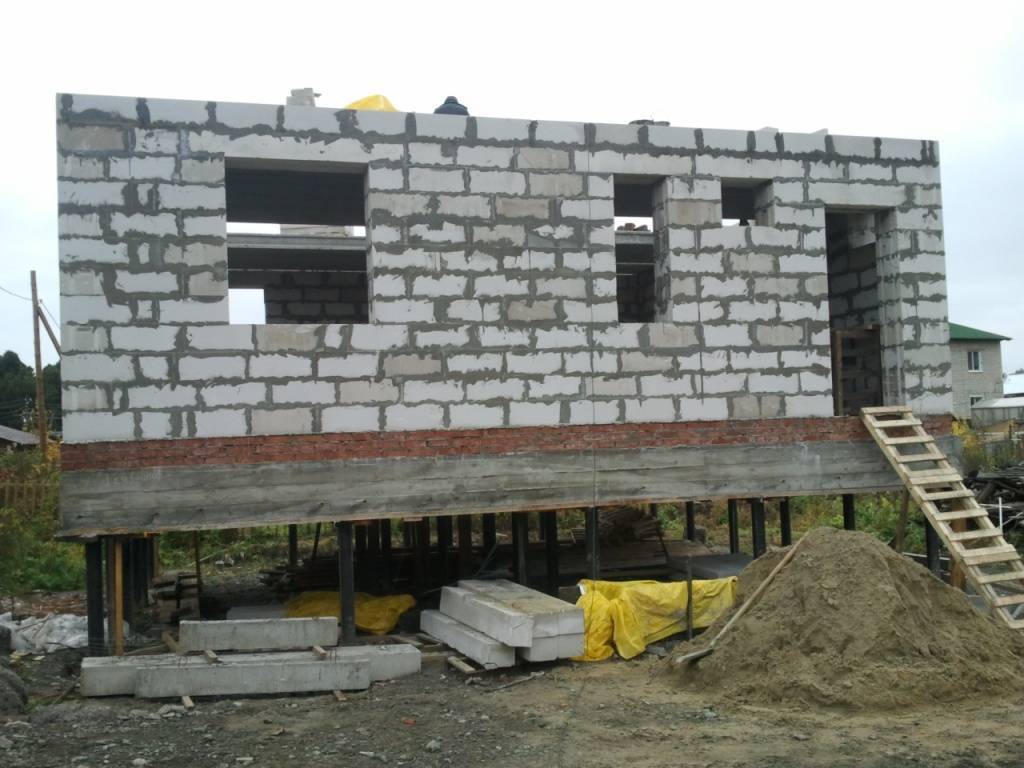

Свайно-ростверковый фундамент под дом из пеноблоков

Наиболее широко используется частными застройщиками. Несущими элементами выступают сваи, а ростверк из железобетона связывает конструкцию воедино.

Принятие решения будет зависеть от ряда факторов:

• Желания сэкономить. Экономия в этом случае может составить до 30% ресурсов, которые выделены на строительство фундамента. Если же в результате расчетов окажется, что надо установить не один десяток свай, то проще будет выбрать монолитное или ленточное основание.
• Срок возведения. Если грунт отличается проблематичностью (пучинистость, уровень подземных вод), то сроки строительства свайного фундамента могут затянуться на долгий период. В этом случае оптимальным будет винтовой фундамент на сваях или ленточный.
• Невысокая нагрузка от дома будет существенным аргументом в пользу свайного типа. Хотя это не исключает проведение проектировочных работ.

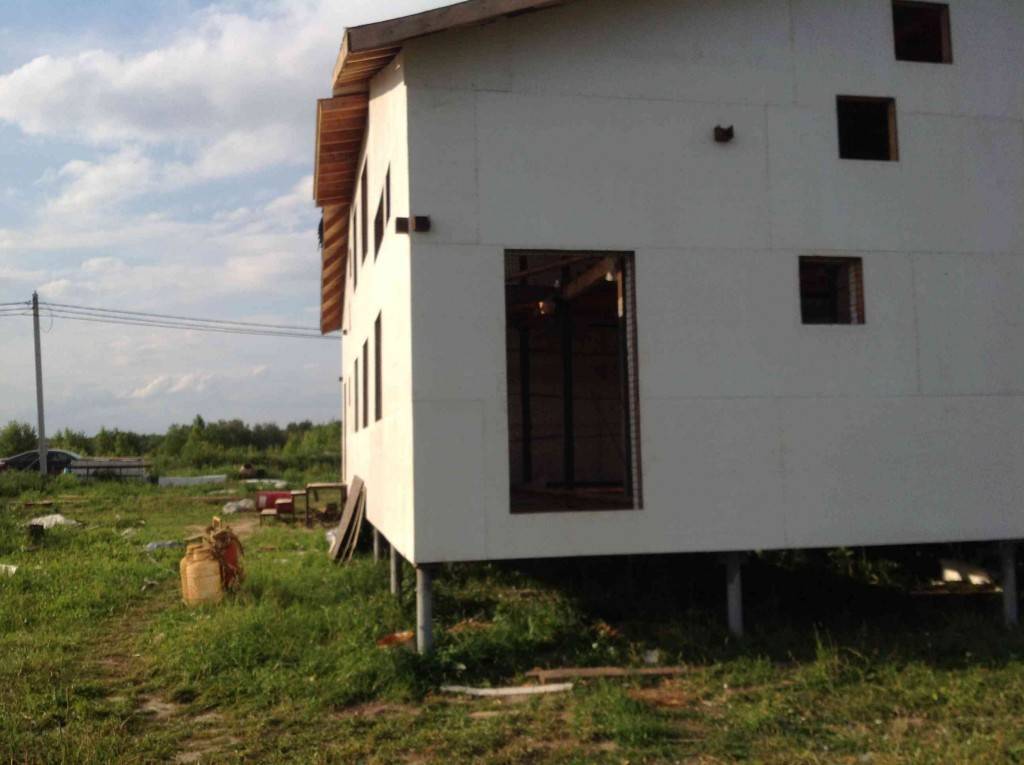

Свайно-винтовой фундамент под дом из пеноблоков

Малозаглубленный фундамент при проблемном грунте опасен тем, что весной могут появиться сложности с дверьми и окнами. Сам же фундамент может дать трещину. Свайно-винтовой фундамент исключает такие трудности, поскольку сваи завинчиваются достаточно глубоко.

Достоинствами основания на винтовых сваях будут следующие особенности:

• строительство занимает мало времени;
• самостоятельное выполнение работ;
• высокие несущие свойства;
• экономия средств;
• возведение фундамента не ограничивается рамками сезонности;
• не остается отходов и мусора;
• используется при неровном рельефе.

Устройство ленточно-свайного фундамента на буронабивных опорах

Ленточно-свайный фундамент отличается от свайно-ростверкового основания тем, что нагрузка от здания перераспределяется между сваями и монолитной лентой. Возведение свайно-ленточного фундамента на буронабивных опорах для дома из ПБ состоит из нескольких этапов:

1. Между установленными сваями прорываю траншею для ленточного монолита.
2. Ров заполняют песком и тщательно его трамбуют. Песчаная подушка должна получиться толщиной 300 мм.
3. Устанавливают опалубку из деревянных щитов.
4. В опалубку помещают арматурный каркас.
5. Выпуски арматуры свай соединяют с металлическим каркасом опалубки. Арматуру связывают проволокой либо соединяют электросваркой.
6. Опалубку заливают бетонным раствором с послойным уплотнением.
7. Через 28 – 30 дней опалубку снимают. Фундамент готов к возведению стен из пеноблоков.

Винтовые сваи

Винтовые фундаменты под дома из пеноблоков являются самым оптимальным и экономичным решением. Название винтовых свай (ВС) происходит от вида опоры и способа погружения в грунт. Винтовая свая ввинчивается в почву, как штопор входит в пробку. Опора представляет собой цельносварную металлическую конструкцию, состоящую из трёх частей:

• ствол (металлическая труба);
• наконечник;
• лопасти (винт).

Винтовые сваи для дома из пеноблоков

Ствол

Основой несущей части опоры является ствол сваи. Длину сваи определяют на основе результатов геолого-изыскательских работ. Металлическая труба должна быть такой длины, которая бы позволяла винту (шнеку) войти в плотный пласт грунта на глубину 50 – 70 см.

Диаметр ствола зависит от расчётной нагрузки на опору. Заводы-изготовители выпускают винтовые сваи следующих диаметров, рассчитанных на предельную нагрузку: 58 мм – 0,8 тн, 89 мм – 1,4 тн, 108 мм – 3,5 тн, 133 тн – 6 тн. Толщина стенки ствола обычно равна 4 мм. По специальному заказу завод может изготовить опоры других размеров.

Наконечник

Наконечник в виде конуса делается литым или цельносварным. Острый конус обеспечивает быстрое вхождение винта в почву. Делают винтовые сваи и без наконечника. Конец трубы срезают под углом 45о. Отверстие заваривают металлом.

Лопасти

Обычно винтовые опоры оснащают одной лопастью, иногда устанавливают два режущих элемента. Лопасть является винтом конструкции. При вращении ствола лопасти ввинчиваются в почву, свая погружается в грунт, достигая плотного основания.

Лопасти своим вращением уплотняют грунт вокруг опоры. Это способствует повышению несущей способности сваи.

Винтовые сваи

Винтовые фундаментные сваи

Стандартная винтовая свая для фундамента представляет собой металлическую трубу диаметром 90 мм, на конце которой располагается острие с винтовыми лопастями.

Лопасти могут быть размером от 60 мм до 300 мм. Есть сваи с лопастями без острия. Винтовые сваи с открытым концом, подвержены проникновению грунта в полость стержня. Это может вызвать внутреннюю коррозию опоры.

Винтовые лопасти обеспечивают вхождение стержня сваи с минимальным сопротивлением в грунт по принципу действия штопора. Лопастей у сваи может быть одна или две. Длина стержня винтовой сваи зависит от требуемой глубины погружения в грунт и может достигать от 4 до 6 метров.

Технические характеристики винтовой сваи 57

Диаметр ствола:	57 мм
Толщина ствола:	3 мм
Вес ствола:	от 10 до 45 кг
Диаметр лопасти:	200 мм
Толщина лопасти:	4 мм
Длина сваи:	от 1.5 м до 12 м
Вес оголовка:	2.5 — 3 кг
Размер оголовка:	150 мм, 200 мм, 250 мм
Толщина площадки:	4 мм
Покрытие:	Антикор «СвайБур-Полимер» или Горячее цинкование
Несущая способность:	до 1 тонны
Технические условия:	ТУ 5260 — 001 — 27135640 — 2018

Возможно изготовление по индивидуальным размерам

Сфера применения:

• фундаменты для беседок, теплиц, террас, бытовых помещений
• опоры для заборов, лестниц, настилов
• элементы ландшафтного дизайна

Цена на винтовые сваи СВСН 76

Наименование	Длина	Цена сваи СвайБур-Полимер	Цена сваи Горячий цинк	Цена ручного монтажа	Свая+ оголовок+ монтаж
СВСН-76/250/1500	1,5 м	750 руб	1700 руб	850 руб	1700 руб
СВСН-76/250/2000	2,0 м	900 руб	1950 руб	930 руб	1930 руб
СВСН-76/250/2500	2,5 м	1050 руб	2300 руб	980 руб	2130 руб
СВСН-76/250/3000	3,0 м	1200 руб	2600 руб	1030 руб	2330 руб
СВСН-76/250/3500	3,5 м	1360 руб	2800 руб	1080 руб	2540 руб
СВСН-76/250/4000	4,0 м	1520 руб	3050 руб	1130 руб	2750 руб
СВСН-76/250/4500	4,5 м	1730 руб	3350 руб	1230 руб	3060 руб
СВСН-76/250/5000	5,0 м	1885 руб	3600 руб	1330 руб	3315 руб
СВСН-76/250/5500	5,5 м	2045 руб	3850 руб	1430 руб	3575 руб
СВСН-76/250/6000	6,0 м	2200 руб	4100 руб	1530 руб	3830 руб
ОВС-76/150/150	150/150	150 руб	350 руб
ОВС-76/200/200	200/200	200 руб	400 руб
ОВС-76/250/250	250/250	250 руб	450 руб

Ленточное основание

Для ленточного фундамента характерны устойчивость, универсальность, несложная конструкция. Этот тип оснований считается наиболее популярным у застройщиков. Его применяют для домов, заборов, гаражей и бань.

Ленточный фундамент представляет собой железобетонную конструкцию, выложенную по контуру здания. Нагрузка от объекта строительства равномерно распределяется по всему основанию, практически не создавая внутренних напряжений.

Однако процесс строительства достаточно трудозатратный, требует много времени, четкого соблюдения технологии возведения и продуманного расчета.

Различают три разновидности этого типа:

1. Мелкозаглубленное основание. Успешно применяется в случае хорошего грунта с твердыми слоями, способными нести нагрузку. Уровень грунтовых вод должен быть низким. Массивные здания из кирпича возводятся при условии, что грунт не пучинится в холодное время года, в противном случае такой фундамент треснет.
2. Ленточно-свайный фундамент является комбинацией двух типов. Относится к наиболее прочным основаниям. Используется для сложного грунта и достаточно тяжелых конструкций.
3. Ленточно-столбчатый тип. Такой фундамент относится к промежуточному типу между заглубленным и мелкозаглубленным. Он подходит для частного строительства. Рекомендуется применять на участках, которые размещаются на склонах. Когда грунтовые воды достаточно близко к поверхности земли, то предпочтительным будет свайное основание.

Проектирование дома 8 на 8 из пеноблоков

В качестве примера проектирования дома из пеноблоков рассмотрим жилое здание с параметрами 8х8. Прежде чем приступить к созданию плана и обустройству фундамента, необходимо выяснить некоторые детали:

• размер участка, на котором планируется начать строительство (если места достаточно, можно предусмотреть один этаж);
• количество жильцов;
• наличие подвального помещения, гаража;
• строительство второго этажа, чтобы увеличить общую площадь дома.

Если будет предусмотрен второй этаж, нужно понимать, что свайный фундамент под дом 8 на 8 будет испытывать большую нагрузку, чем в случае с одноэтажным зданием. Таким образом, учитывая вышеперечисленные моменты, можно начинать проектирование. При этом сразу вычисляется приблизительная стоимость фундамента, а также устанавливаются сроки возведения.

Свайный фундамент для домов из пеноблоков

Свайный фундамент возводится в случае строительства дома на склоне или холме. Он подходит даже для неустойчивого грунта. Сваи углубляются на 4‒6 метров или больше в почву. Сверху обустраивается монолитная балка из бетона, что обеспечивает большую надежность всей конструкции. Поверх такой ленты кладется арматура, а затем можно приступать к заливке фундамента.

При возведении фундамента используются винтовые сваи или опоры-стойки с ростверком. Наибольшую популярность на сегодняшний день имеют буронабивные сваи. Для их обустройства не требуется проводить большие объемы работ достаточно ограничиться распланировкой территории, а также удалением растительного слоя. Дополнительные расходы может вызвать необходимость в укреплении стенок, что наблюдается в условиях слабой почвы. Если в грунте присутствуют исключительно твердые породы, этих затрат можно избежать.

Армирование свай осуществляется путем обустройства стандартных каркасов, имеющих выпуски стержней по высоте ростверка. Самой сложной частью работы является заливка рамки из железобетона, которая размещается вокруг здания и опирается на поле из свай. Необходимо, чтобы ее высота составляла не менее 45 сантиметров. Что касается ширины, она достигает толщины пеноблока.

Армирование конструкции происходит с помощью стальных каркасов, которые находятся в верхнем и нижнем сечении. Их нужно собрать в опалубке, соблюдая размеры бетонного защитного слоя. Стержни, выпущенные из свай, связываются с арматурой ростверка путем сварки или при использовании проволоки. Таким образом, получается рамка из железобетона, которая защищает дом из пеноблоков от неравномерной осадки. Благодаря ростверку внутри постройки обустраивается подполье, которое можно использовать при закладке коммуникаций.

Если применяются блоки ячеистого типа, использовать винтовые сваи не рекомендуется, поскольку нет информации о сроках эксплуатации конструкции. Невозможно дать точный прогноз о том, как будут развиваться процессы коррозии. Если лопасти начнут разрушаться, свои утратят несущую способность, что грозит разрушением всего здания.

Проектирование дома 8 на 8 из пеноблоков

В качестве примера проектирования дома из пеноблоков рассмотрим жилое здание с параметрами 8х8. Прежде чем приступить к созданию плана и обустройству фундамента, необходимо выяснить некоторые детали:

• размер участка, на котором планируется начать строительство (если места достаточно, можно предусмотреть один этаж);
• количество жильцов;
• наличие подвального помещения, гаража;
• строительство второго этажа, чтобы увеличить общую площадь дома.

Если будет предусмотрен второй этаж, нужно понимать, что свайный фундамент под дом 8 на 8 будет испытывать большую нагрузку, чем в случае с одноэтажным зданием. Таким образом, учитывая вышеперечисленные моменты, можно начинать проектирование. При этом сразу вычисляется приблизительная стоимость фундамента, а также устанавливаются сроки возведения.

Свайный фундамент для домов из пеноблоков

Свайный фундамент возводится в случае строительства дома на склоне или холме. Он подходит даже для неустойчивого грунта. Сваи углубляются на 4‒6 метров или больше в почву. Сверху обустраивается монолитная балка из бетона, что обеспечивает большую надежность всей конструкции. Поверх такой ленты кладется арматура, а затем можно приступать к заливке фундамента.

При возведении фундамента используются винтовые сваи или опоры-стойки с ростверком. Наибольшую популярность на сегодняшний день имеют буронабивные сваи. Для их обустройства не требуется проводить большие объемы работ достаточно ограничиться распланировкой территории, а также удалением растительного слоя. Дополнительные расходы может вызвать необходимость в укреплении стенок, что наблюдается в условиях слабой почвы. Если в грунте присутствуют исключительно твердые породы, этих затрат можно избежать.

Армирование свай осуществляется путем обустройства стандартных каркасов, имеющих выпуски стержней по высоте ростверка. Самой сложной частью работы является заливка рамки из железобетона, которая размещается вокруг здания и опирается на поле из свай. Необходимо, чтобы ее высота составляла не менее 45 сантиметров. Что касается ширины, она достигает толщины пеноблока.

Армирование конструкции происходит с помощью стальных каркасов, которые находятся в верхнем и нижнем сечении. Их нужно собрать в опалубке, соблюдая размеры бетонного защитного слоя. Стержни, выпущенные из свай, связываются с арматурой ростверка путем сварки или при использовании проволоки. Таким образом, получается рамка из железобетона, которая защищает дом из пеноблоков от неравномерной осадки. Благодаря ростверку внутри постройки обустраивается подполье, которое можно использовать при закладке коммуникаций.

Если применяются блоки ячеистого типа, использовать винтовые сваи не рекомендуется, поскольку нет информации о сроках эксплуатации конструкции. Невозможно дать точный прогноз о том, как будут развиваться процессы коррозии. Если лопасти начнут разрушаться, свои утратят несущую способность, что грозит разрушением всего здания.

Фундамент для дома из пеноблоков: особенности выбора типа основания – лента, монолит или сваи

Строительство малоэтажных домов из пенобетона популярно по двум причинам – низкая стоимость и высокие теплоизоляционные свойства материала. Еще одно достоинство – небольшой вес и возможность сэкономить на обустройстве основания. Но и в этом случае фундамент для дома из пеноблоков должен быть прочным и надежным, а выбор вида зависит не только от нагрузки на него, но и от характеристик грунта.

Чаще всего используются ленточный или свайно-ростверковый фундаменты Источник

Особенности пенобетона как строительного материала и типы фундаментов

Пенобетонные блоки делят на три категории:

• теплоизоляционные – плотность до 500 кг/м3;
• конструкционно-теплоизоляционные – плотность 600-1000 кг/м3;
• конструкционные – плотность 1100-1200 кг/м3.

Для строительства самонесущих стен используют конструкционно-теплоизоляционные блоки, и наиболее популярна марка D600.

Если проводить аналогии по плотности и оказываемой нагрузке на основание, то ближе всего к пеноблоку хвойные породы, которые в виде бруса или оцилиндрованного бревна используют в современном деревянном домостроении. Для сравнения – плотность сосны и лиственницы в воздушно-сухом состоянии (с собственной влажностью 20%) находится около 600 кг/м3. А такой она бывает после окончания процесса усушки – древесина естественной влажности тяжелее на 15-20%.

Исходя из этой особенности, можно сделать вывод, что для одних и тех же грунтов фундамент под дом из пеноблоков выбирают точно таким, как для сруба из бревна или бруса – ленточный, плитный или свайный.

Но в отличие от бревна или бруса, пенобетонные блоки относятся к штучным строительным материалам. А вертикальные швы, заполненные кладочным раствором не создают устойчивых связей с соседними блоками, что при подвижке или проседания части основания ведет к образованию трещин. Поэтому ростверк свайного фундамента должен быть максимально жестким, а этому условию более всего отвечает двутавровая балка или швеллер.

Выбор вида фундамента

Вид фундамента выбирают исходя из несущих особенностей грунта, экономической и практической целесообразности, времени отведенного на строительство дома.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:

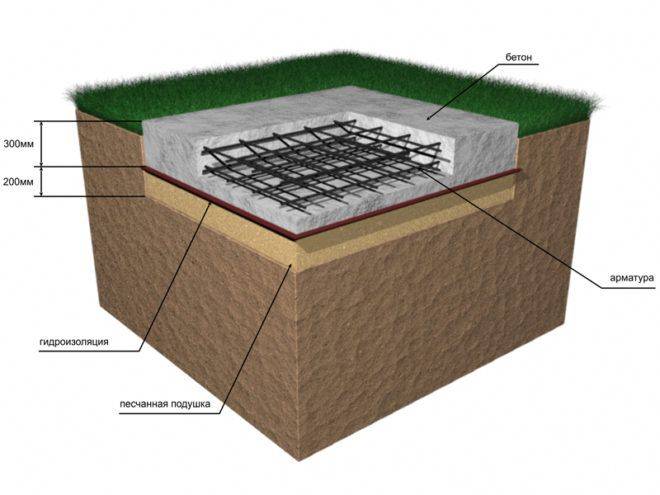

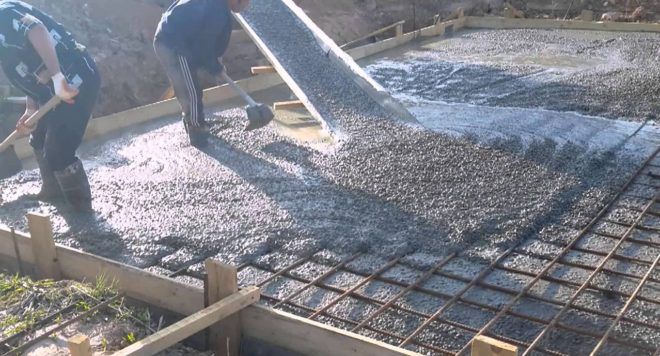

Плитный фундамент для легкого дома из пеноблоков строят только в крайнем случае – если характер грунта не позволяет иного варианта. Сюда попадают мелкие и пылеватые пески, пластичные суглинки, торфяники. И это не единственное условие, вторая причина – глубокое расположение твердого, так называемого «материкового» грунта, до которого тяжело «достать» сваей. Плитный фундамент также используют для увлажненных грунтов, с высоким уровнем грунтовых вод.

Плитный фундамент для дома Источник

Технически плита перераспределяет нагрузку от стен на более широкое «пятно», и она как бы плывет вместе со слабым и неустойчивым верхним слоем. Среди всех мелкозаглубленных фундаментов этот вид наиболее надежный, но и самый затратный по материалам и трудоемкости изготовления.

Услугу проектирования домов

Заключение

Какой фундамент нужен для дома из пеноблоков должен решать специалист – геологические изыскания, проектирование и обустройство требует профессионального подхода. Любая ошибка на этом этапе, которая приводит к снижению прочности основания, может быть причиной разрушения всей конструкции. А излишний запас прочности – это неоправданные расходы.

Прочитать позже

Ошибки во время строительства и как их избежать

Варианты конструкции и их устройство

Пошаговое возведение фундамента

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.

В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания. После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %. Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный. Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом

Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги. . Следующий этап – армирование внутренней части сваи

Следующий этап – армирование внутренней части сваи

Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.

Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;

Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.

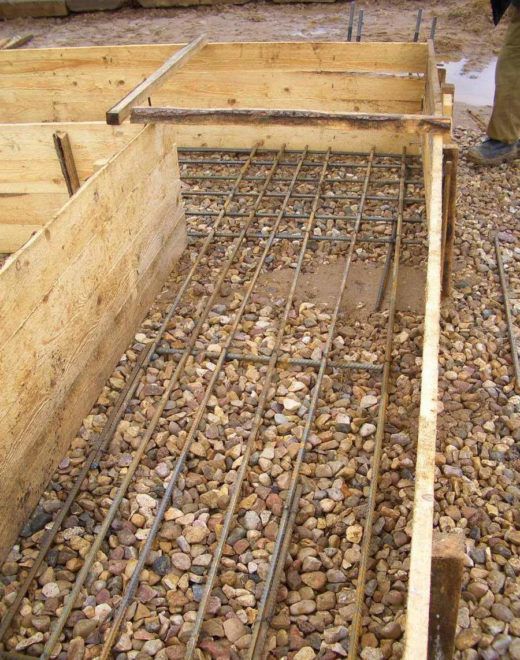

Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.

Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.

После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению

Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки)

Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком. Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

Устройство фундамента на винтовых сваях

Существует два метода установки ВС – это ручная установка и механизированный способ. Вручную устанавливают сваи длиной не более 2,5 м и диаметром до 108 мм. Опоры больших размеров монтируют с помощью специальной механизированной установки.

Установка ВС вручную

Для установки винтовых опор понадобится ручной бур, рычаги в виде водопроводных труб, отвес или лазерный уровень. Устанавливают ВС следующим образом:

1. На строительном участке делают разметку поля под сваи.
2. В точках установки ручным буром делают воронки глубиной 30 см. Это облегчит вертикальную установку стойки.
3. При отсутствии монтажных отверстий в верхней части ствола, их вырезают газовым резаком.
4. С двух сторон в отверстия вставляют отрезки водопроводных труб.
5. В работе участвуют 3 человека. Два работника с помощью рычагов вращают ствол, третий рабочий контролирует и удерживает опору в вертикальном положении.
6. Лазерным нивелиром отмечают проектную высоту наземной части стволов свай.
7. Угловой машинкой с абразивным кругом удаляют лишние части опор.
8. К верхним концам свай приваривают металлические оголовки для монтажа конструкций ростверка.

Шаг между опорами не должен превышать 3 м. Если расстояние между двумя ВС больше, посередине ставят дополнительную стойку.

Механизированная установка

Для механизированного монтажа винтовых свай применяют специальную технику, оснащённую силовой установкой, обеспечивающей захват оголовка опоры и её вращение.

В течение рабочей смены (8 часов) таким методом можно заполнить свайное поле средних размеров – 30х30 м. Скорость установки опор зависит от их длины и состава грунта.

Безусловно, механизированный способ монтажа ВС будет стоить гораздо дороже. Но этот недостаток компенсирует сокращение сроков строительства дома из пеноблоков.

Механизированный способ установки винтовой сваи на видео:

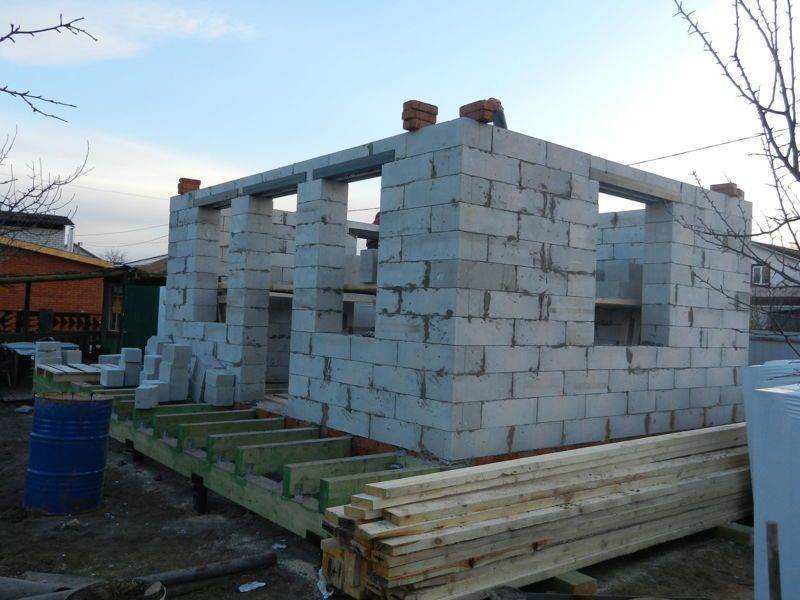

По расчётам специалистов, дом из пеноблоков на свайном фундаменте может простоять достаточно долго от 50 до 100 лет без капитального ремонта основных несущих конструкций. Устройство ленточно-свайных оснований зданий из ПБ на винтовых опорах является наиболее выгодным вариантом из всех видов свайных фундаментов.

Какой фундамент лучше возвести для газобетонного дома?

Тип фундамента определяют на основе анализа грунта и параметров строения. Из газоблоков возводят 1-3-этажные дома. Малоэтажность позволяет сделать выбор в пользу экономичного по финансовым затратам варианта. Самыми подходящими являются такие типы фундаментов:

• ленточный;
• монолитный;
• свайный;
• столбчатый.

Из перечисленных вариантов наиболее затратными будут ленточное и монолитное основание. Они требуют большого расхода арматуры и бетона, что повышает и себестоимость, и трудозатраты. Целесообразно устраивать ленточный или монолитный фундамент под дом небольшой площади.

Однако и в этом случае расходы не оправдываются, так как, например, столбчато-ленточный фундамент возводится с меньшими затратами времени и денег. Таким образом, вы можете отказаться от устройства ленточного или плитного основания из-за экономической нецелесообразности.

Плюсы и минусы ленточного основания на сваях

Выбор основания обуславливают особенностями грунта, уровнем подземных вод, а также экономической целесообразностью.

Аргументами в пользу строительства ленточно-свайного фундамента являются:

• фундамент лучшим образом подходит для застройки участков с неровной поверхностью, высоким уровнем грунтовых вод и пучинистых почв;
• понятная методика возведения свай и ростверка;
• небольшой расход строительного материала;
• возможность проектирования и возведения своими руками;
• работы можно проводить в любое время года;
• высокая скорость монтажа.

Благодаря особенностям технологии свайно-ростверкового фундамента, экономия на строительстве составляет до 30% по сравнению с возведением ленточного основания.

К недостаткам ленточного фундамента на сваях относятся следующие:

1. При строительстве сооружений на грунтах, склонных к горизонтальным подвижкам, большой риск опрокидывания при провалах почвенных масс.
2. Конструктивные особенности фундамента практически исключают возможность строительство домов с цокольным этажом и подвальными помещениями.
3. Для надежности возводимого сооружения в процессе эксплуатации необходимо предварительно провести ряд сложных расчетов и геологическое исследование грунта.

Особенности укладки фундамента в зависимости от его вида

Каждый вид фундамента имеет свои особенности в плане количества и структуры производимых работ.

Ленточный фундамент

Сначала размечаются места под наружные и несущие стены, далее по разметке роется траншея глубиной не менее 0,5 м, ширина которой будет зависеть от толщины стен. Например, если толщина стены равняется 300 мм (т. е

длине одного кирпича), то ширину фундамента следует принимать равной где-то 500 мм (тут важно учитывать не только толщину стены в свету, но и дополнительные слои тепло— и гидроизоляционного слоя и отделки).

После разметки стройплощадки вторым этапом устройства основания под блочный дом станет рытье траншей под фундамент

Для армирования можно использовать прутки диаметром 10 мм

Фундамент заливается единовременно по всей траншее

Основание надо оставить до полного затвердевания бетона в течение месяца — только по истечении этого срока можно приступать к возведению стен, поскольку за это время бетон наберёт свою марочную прочность. Если заливка происходит летом, то фундамент рекомендуется смачивать несколько раз в день, чтобы предотвратить преждевременное рассыхание конструкции.

Верхняя (надземная) часть ленточного фундамента должна иметь стандартную высоту — 0,5 м над поверхностью земли.

В качестве гидроизоляционного слоя можно использовать рубероид, который закрепляется с внутренней стороны опалубочной конструкции.

Если опалубка съёмная, то её снимают после полного застывания бетона — демонтаж следует производить аккуратно, не повреждая рубероида.

Столбчатый фундамент

1. На размеченной территории устанавливаются железобетонные столбы: в обязательном порядке — по внешним углам будущего дома, в местах пересечения стен, а также под несущими стенами. Шаг между опорными столбами должен составлять 1 – 1,5 м, а глубина заложения опор — от 1 м.

Усиление столбов-опор производится за счёт укрепления арматурой

Вместо опорных столбов используются самодельные столбики из пеноблоков

Видео: как устроить столбчатый фундамент своими руками

Монолитный фундамент

Монолитный фундамент напоминает сэндвич из арматуры, бетонного раствора, песка и гидроизоляции.

Мелкозаглубленный фундамент плитного типа станет прочным основанием для дома из пеноблоков

1. Для монолитного фундамента роется котлован, в котором устраивают песчано-гравийную подушку — с высотой слоя 40 см (25 см — песок, 15 см — гравий).

В зависимости от типа грунта можно устраивать или не устраивать котлован — достаточно соорудить опалубочную конструкцию

Армирование монолитного фундамента производится в два ряда — для усиления прочности конструкции
