Строительство дома из СИП-панелей своими руками. Пошаговая инструкция
При наличии достаточных навыков в строительстве и плотницком деле дом из СИП-панелей возможно построить своими руками. Последовательность этапов строительства ничем не будет отличаться от возведения дома из, например, камня или бруса (для того чтобы узнать как построить дом из профилированного бруса своими руками читайте в этой статье).
Видео о строительстве дома из СИП-панелей:
Сборку дома из СИП-панелей можно осуществлять каркасным и бескаркасным методами. В первом случае сначала возводится каркас здания из бруса (для того чтобы узнать как построить каркасный дом своими руками читайте в статье здесь), на который в дальнейшем крепятся панели. При таком методе технология строительства дома аналогична строительству обычного каркасного дома и СИП-панели используются лишь для обшивки стен и перегородок. При бескаркасном методе сборки все элементы здания – полы, стены и кровля – собираются из СИП-панелей.
На готовый фундамент укладывается обвязка из бруса, который крепится к основанию анкерными болтами. На обвязку, начиная от угла здания, укладывают первый ряд панелей толщиной 224мм. Панели соединяются между собой сдвоенным брусом из доски толщиной 40 мм и шириной 200мм (ширина доски соответствует ширине утеплителя в панели). Панели крепятся к брусу саморезами по дереву и дополнительно фиксируются монтажной пеной. В завершении сборки плиты перекрытия торцы панелей запениваются и закрываются по периметру доской 40х200 мм.
После настила полов первого этажа можно приступать к сборке стен, которую начинают с укладки направляющей доски 40х140 мм. При монтаже направляющих необходимо предусмотреть отступ от внешнего края на 12 мм – толщину OSB плиты. В углах дома устанавливаются направляющие стойки из сдвоенной доски 2х40х140 мм, к которым будут крепится угловые панели. Крепление стеновых панелей между собой осуществляется при помощи сдвоенного бруса, на монтажную пену и саморезы. Верхний торец стеновых панелей запенивается и зашивается доской 40х140 мм.
Перекрытие собирается по тому же принципу, что и полы первого этажа. По периметру также укладывается закладная доска, к которой будут крепиться стены второго этажа или фронтоны мансарды.
Перед установкой фронтонов к перекрытию крепится обвязочный брус кровли, на который будут опираться кровельные панели. Фронтоны собираются аналогично стенам предыдущих этажей, на них укладывается коньковый брус и промежуточные стропила. Кровельные панели усиливаются сдвоенным брусом для надежного восприятия снеговой и ветровой нагрузок.
Дома из СИП-панелей – заслуживающий внимания вариант экономичного и быстровозводимого загородного жилья. Выбор качественных и безопасных СИП-панелей от надежных производителей позволит свести к минимуму все недостатки этой технологии и в короткие сроки стать обладателем собственного дома.
Какой материал выбрать
Если вы решили использовать для строительства дома СИП панели, то необходимо первым делом определиться с выбором материала для отделки. Сегодня с этим никаких проблем возникнуть не должно, так как имеется широкий ассортимент указанной продукции. А вот как выглядит вентилируемый фасад, и как его можно установить своими руками, поможет понять данная статья.
Камень
Используя этот строительный материал, удается выполнить внешнюю обшивку дома. Задействуют камень для частичной отделки СИП панелей или же для фасадных работ. По своей структуре и колористки натуральный камень отличается, но это никак не влияет на характеристики конструкции.
Отделка дома из сип панелей камнем
К достоинствам камня стоит отнести: низкий уровень проводимости тепла и отличные показатели звуко-и теплоизоляции. А вот как используется плитка облицовочная под камень, можно увидеть здесь.
Экологичный блок-хаус
Фасад дома из СИП панелей нередко оформляют при помощи деревянной вагонки. Отделка очень схожа на бревенчатой сруб, ведь для ее изготовления задействуют натуральную древесину. В основе блок-хауса положено оцилиндрованное бревно, а его боковины срезают с 4 сторон. Дома, построенные из СИП панелей и отделанные при помощи блок-хауса, приобретают прочность и надежность.
А вот какой бывает дизайн фасада загородного дома, и как подобрать то, что необходимо, можно увидеть здесь.
На видео- отделка фасада дома из сип панелей имитацией бруса:
Натуральная древесная – это экологически чистый и пожаробезопасный материал, ведь в процессе обработки на поверхность наносятся нетоксичные и экологически чистые составы. Блоки практически не подвергают обработке, за счет чего процесс монтажа осуществляется быстро. Дом при этом будет смотреться красиво и напоминать старинные добротные конструкции. В этом случае задумываться про дополнительное утепление нет необходимости. Возможно вам также будет интересно больше узнать о том, как выглядит блок хаус сайдинг.
Штукатурка
Этот вариант отделки фасада считается самым популярным. И это не удивительно, ведь данный материал имеет привлекательный вид и при этом стоимость у него невысокая. Штукатурок, применяемых для фасада, может быть нескольких видов: силикатная, цементная, акриловая и силиконовая.
Самым большим спросом пользуется штукатурка на основе цемента. Она имеет невысокую стоимость, легка в нанесении, а еще имеет высокие показатели прочности и стойкость к механическим повреждениям. Кроме этого, цементная штукатурка имеет длительный срок службы, а фасад, обшитый штукатуркой, способен «дышать». Также стоит больше узнать про то, какова должна быть область применения фасадной штукатурки.
На видео- отделка дома из сип панелей штукатуркой:
Что касается недостатков, то цементная штукатурка имеет не такой широкий ассортимент цветовой гаммы. Следующей по популярности остается силикатная штукатурка. Она отлично подойдет для отделки фасада. В ее основе положены только натуральные компоненты, которые связывают друг с другом при помощи жидкого калиевого стела. К недостаткам такого материала стоит отнести высокую стоимость. А вот как выставить маяки под штукатурку, и как произвести все работы, поможет понять данная статья.
Фасад из ЦСП
Лицевая часть дома, выполненная из ЦСП, представляет собой цементную плиту, в составе которой стружки и химические добавки. К преимуществам такого материала стоит отнести размер. Обшивка дома не несёт в себе ничего сложного. На это дело у вас уйдет несколько часов. Кроме этого, такой материал является экологически безопасным. В его составе отсутствуют вредные добавки, его просто резать, а ещё он не поддается влиянию погоды и огня.
Вас также может заинтересовать информация о том, чем лучше обшить деревянный дом снаружи.
На видео- отделка дома из сип панелей ЦСП:
Панели OSB
Этот вариант отделки домов сегодня считается современным. Это сайдинг на основе OSB. Он менее ломкий по сравнению с фиброцементным сайдингом. Кроме этого, он не поддается влиянию перепадов температур, чего нельзя сказать про виниловый сайдинг. На фото – сайдинг на основе OSB:
Отделка фасада дома из сип панелей OSB
Задействовать этот вариант материала можно вместо стены, так как конструкция панели предполагает наличие внешней стены и сайдинга одновременно. Чтобы придать отделке оригинальный вид, можно окрасить материал в любой понравившийся цвет. Для создания богатой и роскошной отделки рассматриваемый тип материала имитируют под дерево. А вот как выглядят дома из металлических сэндвич панелей, можно посмотреть здесь.
Что получилось
Дом из сэндвич – панелей своими руками
Дом построить из СИП-панелей – как собрать конструктор
Первое, что понадобится в этом деле так это проект будущего здания
Следует уделить особое внимание к его построению, не забывая о требованиях и пожеланиях. Если нет возможности построить его самостоятельно исходя из сложности расчётов, то существует масса компаний готовых помочь в этом вопросе. Мы постараемся вам показать все этапы строительства в фотоотчете, с пошаговой инструкцией
Но, все дома индивидуальны, наше фото можно рассматривать только как информационный справочник
Мы постараемся вам показать все этапы строительства в фотоотчете, с пошаговой инструкцией. Но, все дома индивидуальны, наше фото можно рассматривать только как информационный справочник.
Следующий шаг — заказ СИП — панелей или их самостоятельное производство. Заказать их можно прямо на предприятии, которое занимается производством. Здесь же можно посмотреть каталоги и выбрать все необходимое для последующего монтажа. При выборе панелей не стоит забывать про основу — фундамент. Для конструкции из такого материала, обычно, фундамент устанавливают на винтовых сваях.
Водоснабжение, отопление и электричество по будущему дому развести нужно ещё до заливания фундамента.
Во избежание кривизны углов или несовпадения высоты, все панели перед монтажом нужно проверь на целостность и соответствие размеров. Если замечены неточности, обратиться к поставщику для замены материала.
После того как фундамент залит, нужно сделать его обвязку с помощью деревянного бруса. Потом выставляются углы и с помощью ударного инструмента делаются отверстия. С помощью этих отверстий брус скрепляют с бетоном 12 мм анкерами. Рекомендуемое расстояние 2,5 м. Далее, на установленном фундаменте собирают само здание. Начинают сборку нулевым перекрытием при этом укладывают первые СИП — панели на брус.
Стеновые каркасы собирают из бруса. По его периметру специальными гвоздями закрепляют закладную доску. Главное, здесь выдержать вертикальную калибровку и углы каркаса. Ведь если где-то упустить хоть 1 мм, стена получится кривой и исправить её возможности уже не будет. После установки каркаса на него накладывают панели.
После возведения общей конструкции начинается заделка отверстий. Стыки и углы панелей заполняют с помощью обрезных досок размером в 25 * 100 мм. Все щели обрабатывают герметично монтажной пеной.
Перекрытия между этажами и все несущие конструкции лучше сделать деревянными. Можно использовать как брус, так и доски. Фото этапов строительства чуть ниже.
Нюансы технологии возведения домов из SIP панелей
Технология установки панелей
Что представляется собой дом из СИП
Крыша
SIP панели – что это такое
SIP панели – это один из современных многослойных материалов, который используют при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой, способом изготовления.

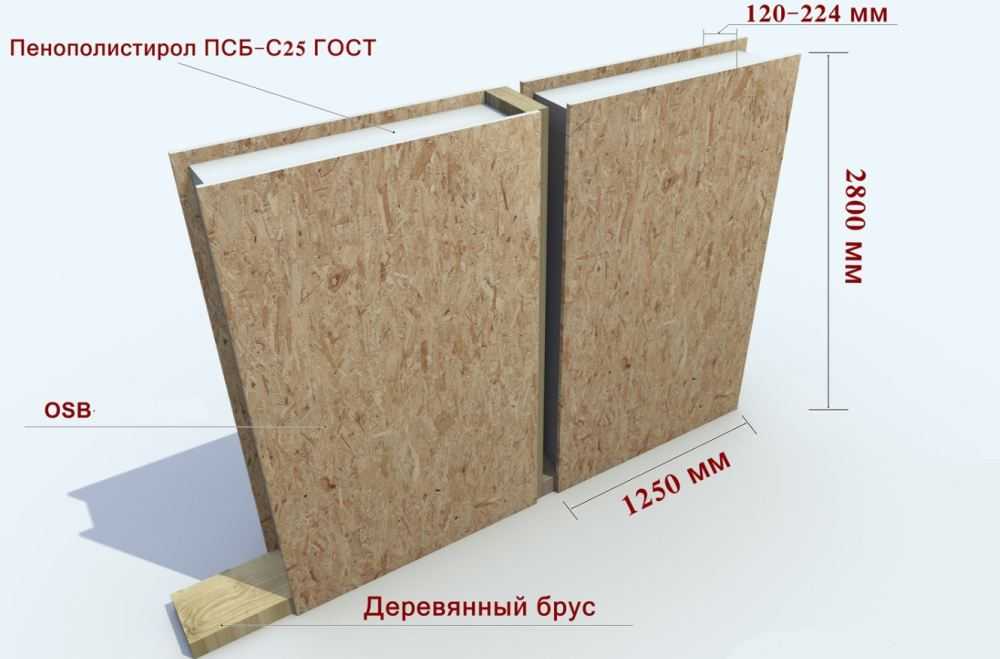

Трехслойная структура СИП
SIP – это строительные трехслойные панели, которые изготавливают методом прессования. В результате материал получается практически цельным. Первый слой – ориентированно-стружечная плита (ОСП), второй – пенополистирол, третий – еще одна ОСП.
Ориентированно-стружечные плиты делают из нескольких слоев древесной стружки, которые связаны между собой синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки различно, что придает готовому листу высокую прочность.
Обратите внимание: чем больше количество стружечных слоев и лучше клеевой состав, тем выше показатели влагостойкости, прочности ОСП
Ориентированно-стружечные плиты имеют стабильные размеры, обеспечивают прекрасную шумо- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.
Пенополистирол состоит из отдельных микропористых гранул, внутри которых пустоты. Они обусловливают легкость этого утеплителя, его хорошие звукоизоляционные свойства. Пенополистирол не выделяет в воздух токсические вещества, морозостоек, устойчив к образованию плесени.
Достоинства этих двух материалов во многом определяют преимущества строительства из СИП панелей.

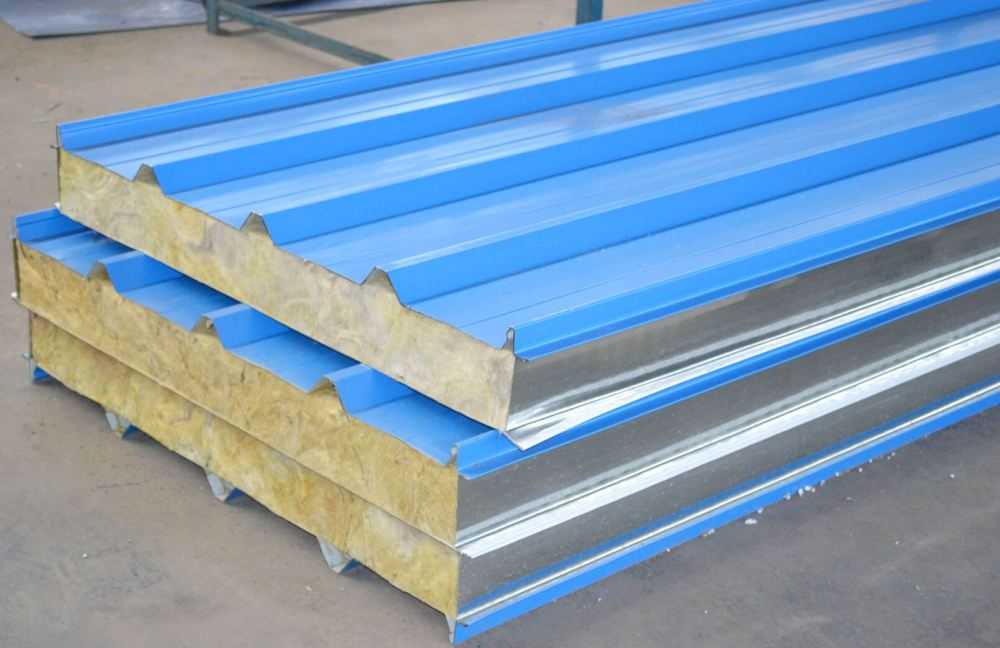

Сэндвич-панели и SIP панели – в чем отличия
Сразу стоит оговориться, что по своей сути SIP – это разновидность сэндвич-панелей. Для нее характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных качеств.
Сэндвич-панели бывают и другими:
- обшивка: оцинкованная сталь с полимерным покрытием, жесткие ПВХ-листы, гипсокартон, ДСП, фанера;
- теплоизоляция: минеральная вата, стекловолокно, пенополиуретан.
Общая приставка “сэндвич” означает лишь многослойность материала.
От других сэндвич-панелей СИП также отличает технология изготовления. Плотно спрессованные в монолитные листы они превосходят аналоги из других материалов. А вот большинство сэндвич-панелей без особого труда можно разобрать на слои.
Что касается несущей способности, то SIP могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыши и др. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.
Достоинства и недостатки материала
Обустроенные дома из СИП панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее, чем аналогичные строения, выполненные по стандартной каркасной технологии. Это позволяет снизить расходы на электроэнергию, отопление.
Внутри строения формируется благоприятный микроклимат. В период холодов воздух в комнатах быстро нагревается, но долго остывает.
Для возведения теплой “коробки” дома понадобится буквально 10-14 дней независимо от времени года. А по окончании работ можно сразу приступить к отделке, так как стены практически не дают усадку.
Также теплоизолированным панелям в большинстве случаев не нужна дополнительная паро- и ветрозащита.
К их недостаткам относят: высокую стоимость при использовании качественного OSB, горючесть древесины и эффект “термоса”. Последний подразумевает необходимость установки принудительной вентиляции в условиях практически замкнутого теплового контура.
Мыши и прочие неприятности
Возведение стен из SIP-панелей
Процесс возведения стен из СИП панелей
Строительство дома из панелей. Собрали одну стену При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.
Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.
Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.
Отделка
Дома из СИП-панелей – преимущества и недостатки
Основные плюсы и минусы домов из СИП-панелей обусловлены особенностями используемого материала. К первым стоит отнести:
- сейсмоустойчивость. Данное свойство было подтверждено в результате многочисленных испытаний;
- доступность. Стоимость и характеристики СИП-панели для строительства дома делают их достойной альтернативой многим строительным материалам;
- стойкость к внешнему воздействию;
- энергоэффективность. Материал хорошо удерживает тепло внутри дома зимой и прохладу летом;
- отсутствие требований по времени строительства. Работы могут выполняться в любое время года;
- огнестойкость. Специальная обработка антипиреном позволяет СИП-панелям превзойти натуральное дерево по данному показателю в 7 раз;
- малые сроки строительства. В среднем через три недели двухэтажные строения вводятся в эксплуатацию;
- хороший уровень звукоизоляции благодаря конструктивным особенностям элементов, использующихся в процессе строительства;
- небольшой вес, что значительно снижает требования к прочностным характеристикам формируемого основания;
- экологичность. В состав материала входит около 90% натуральных компонентов;
- продолжительный период эксплуатации. Дома из качественных СИП-панелей, построенные с соблюдением необходимых технологических требований, по подсчётам производителей способны прослужить минимум век.
Возможно строительство домов из СИП-панелей своими руками
Из недостатков данного материала стоит отметить использование для изготовления горючих материалов, хотя и подвергнутых специальной обработке антипиренами. В процессе горения они выделяют вредные вещества, количество которых по подсчётам специалистов не выходит за рамки общепринятых санитарных норм. Также СИП-панели не способны обеспечить естественный воздухообмен, а потому на этапе проектирования в обязательном порядке предусматривается приточно-вытяжная вентиляция.
Сроки эксплуатации
гарантирует срок эксплуатации, который однозначно идентифицируется по типу применяемого композита. Наименьшим показателем обладают плиты на основе пенополистирола и ОСП, приемлемым — , идеальным — продукты от таких производителей, как Кнауф или Роквелл, гарантирующие срок службы строения до 100 лет.
Каркасные и щитовые дома не могут похвастаться таким сроком жизни. Обычно время службы таких строений оценивается в 25-40 лет, в зависимости от массогабаритных показателей дома. Причин для такой низкой оценки несколько:
- элементы конструкции относительно непрочно соединены, со временем образуется некоторая подвижность. Полы начинают скрипеть, на основные силовые стойки действует переменная нагрузка;
- во время строительств, которое длится месяцами, дерево каркаса не раз намокает под дождем, что даже для подготовленного материала не проходит даром;
- утеплитель внутри стен со временем теряет свои геометрические характеристики. Например, минеральная вата имеет свойство оседания.
В результате в ходе эксплуатации с течением времени снижаются как прочностные показатели каркасных домов, так и их потребительские свойства в виде способности сохранять тепло, наличия посторонних скрипов, осадки и деформаций.
Стены
Как своими руками произвести монтаж панелей?
Несмотря на то, что процедура строительства каркасного дома проста и быстра, чтобы построить его, Вам понадобится множество вспомогательных инструментов, материалов отделки и крепёжных элементов.
Тщательный расчёт производится специально для того, чтобы выяснить, сколько материала будет затрачено на постройку. В этом расчёте должны быть учтены все расположения дверных и оконных проёмов, их ширина и высота, а также толщина всех внешних и внутренних стенок дома и места укладки коммуникационных сетей.
Панельные дачные дома — технология монтажа
Монтаж панельных домов своими руками производится следующим образом:
- на имеющееся основание фундамента ложится гидроизоляция (например, рубероид) и пропитанный антисептическим веществом обвязочный брус;
- на обвязочный брус, при помощи шурупов крепятся стартовые доски;
- стандартная ширина сип-панелей: 125, 250 и 280 см. Они крепятся друг к другу при помощи специальных пазов, в которые вставляются шпонки из дерева. Крепление должно происходить беспросветно, герметично, с дальнейшей задувкой монтажной пены, дабы будущая постройка не пропускала холод;
- если дом стоит на мелкозаглублённом основании, стартовые доски крепятся к композитным панелям, а не обвязке.
Этап 4 Электричество
Подключение электричества мы заказали в то же время, когда на участке шла работа над фундаментом, то есть в феврале. Для этого отец оформил заявку на сайте «Россетей», в которой указал тип подключения, паспортные данные и прикрепил договор на аренду участка.
В назначенный день приехала вышка, специалисты подключили счетчик электричества и присоединили его к сети. За это мы отдали 13 000 Р. Кроме самого подключения, в эту сумму входили счетчик, контур заземления, ящик с временной розеткой, все провода и их монтаж.
Дома еще не было, и свет нам подвели к уличному электрощиту. Внутри него стояла розетка, к которой можно было, например, подключать удлинитель или дрель, прямо на месте заряжать шуруповерт и другие электроинструменты. Потом это облегчило работу монтажников и ускорило процесс сборки.
Такое подключение называется временным. Как только введем дом в эксплуатацию, надо будет сообщить в сетевую компанию, чтобы они перевели нас в статус постоянных потребителей. Для временного подключения действует другой порядок, чем для постоянного: потребитель должен за свой счет оплатить большинство расходов, что мы и сделали.
Но есть и плюсы: временное подключают всего за 15 дней. Если бы подключались сразу постоянно, могли бы ждать полгода: по льготной схеме подключают за 550 Р, но для этого требуется готовый дом.
Мы хотели подключить электричество побыстрее, потому что без электроинструмента строить дом очень тяжело, даже из готовых СИП-панелей
| Это и есть временное подключение электричества на нашем участке | Сейчас в доме стоит такой щиток. Проводка еще не доделана, поэтому автоматов мало |
Это и есть временное подключение электричества на нашем участке Сейчас в доме стоит такой щиток. Проводка еще не доделана, поэтому автоматов мало

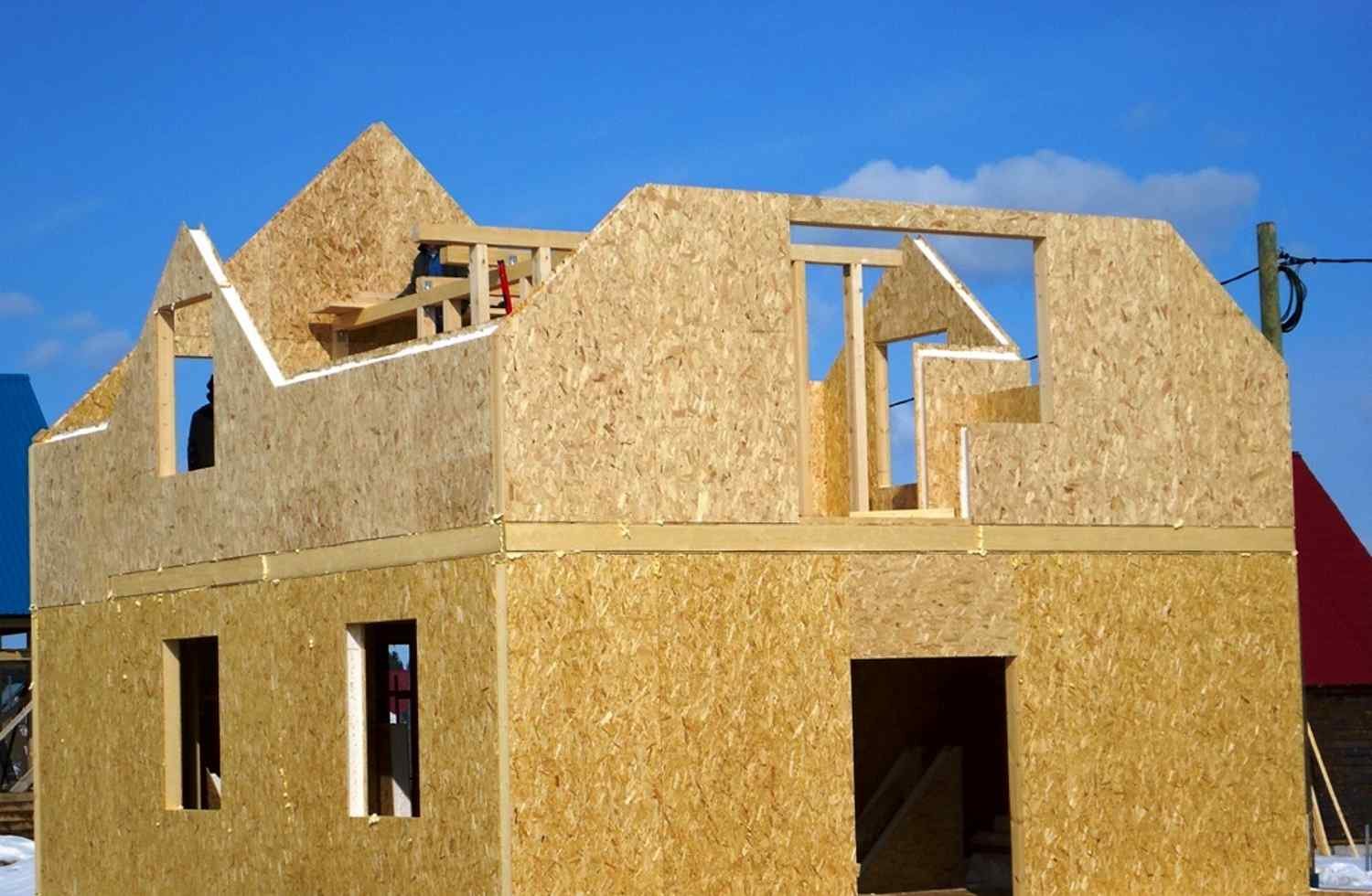

Возведение стен из SIP панелей
Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.
- Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом 350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
- Внимательно изучив схему расположения панелей стен, начинаем установку с угла.
Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно
- Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом 150 мм.
- Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.
- Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.
- После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.
- Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.
К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.
Что входит в домокомплект?
Сборка стен первого этажа
Соединение панелей между собой и с другими конструктивными элементами
Технология монтажа дома из СИП-панелей
Состав панелей
Как собрать SIP своими руками?
Достоинства SIP технологии
Материалы
Для строительства каркасников и домов из сэндвич панелей используются древесина и утеплители. В чем разница между материалами, какие из них лучше для индивидуального застройщика?
Каркасный дом
Силовой каркас такого здания сооружают из сухой строганой доски 150х50 и 200х50 мм. Он воспринимает нагрузку от всех конструкций – вертикальных стен, горизонтальных перекрытий, скатной кровли, находящихся внутри предметов, людей. Для несущей рамы используют прочную, хорошо высушенную древесину. Предварительно ее обрабатывают пропитками от гниения и насекомых.
Утеплителем чаще всего служит минеральная вата, реже эковата. Благодаря негорючести, низкой теплопроводности, хорошим шумозащитным свойствам и недорогой цене эти материалы широко применяются для теплоизоляции стен каркасных домов. Толщину слоя определяют теплотехническим расчетом, исходя из климатических условий местности.
- Для защиты от влаги утеплителя используют паро- и гидроизоляционные пленки или мембраны.
- Наружную и внутреннюю отделку выполняют из листовых материалов, панелей, профильной доски, ОСП.
- Крепеж для каркасных элементов – гвозди, саморезы, скобы, пластины, накладки, шпильки.
Дом из СИП панелей
Основные конструкции, которые используют для сборки здания на строительной площадке, – готовые структурные изоляционные панели. Представляют собой слоистые изделия из пенополистирола или пенополиуретана, окруженного с двух сторон оринтированно-стружечными плитами ОСП (OSB).
Плиты ОСП изготавливают из древесной стружки длиной 7,5-15 см, уложенной в определенном порядке и склеенной синтетическими смолами. Для придания антисептических свойств материал пропитывают борной кислотой. Для ограждающих конструкций используют OSB-3 толщиной не менее 12 мм, обладающие гидрофобными качествами.
Утеплитель приклеивают под давлением или накачивают в пространство между ОСП. Полученные слоистые панели обладают высокой механической прочностью, устойчивостью к вертикально падающей влаге, низкой теплопроводностью. Плотность пенопласта для наружных элементов – не ниже 25 кг/м³.
Пол, стены, перегородки, перекрытия и крышу собирают из СИП толщиной 124, 174, 224 или 244 мм. Стандартные элементы имеет размеры 1250 на 2500, 2800 или 3000 мм. Вес 1 м² – 20 кг, панель могут установить 2-3 человека без привлечения подъемного крана.
Дома собирают из готовых типовых домокомплектов, доставляемых на стройплощадку в разобранном виде. Монтируют по инструкции, где изготовитель подробно обозначает раскладку панелей, указывает последовательность операций. Все элементы промаркированы.
Для сборки используют соединительные доски 25х150; 50х100, 50х150, 50х200 мм. Крепеж – оцинкованные саморезы, пенополиуретановая монтажная пена.
На каких фундаментах собирают СИП-панельные дома
Такие дома можно монтировать на любых фундаментах и здесь главную роль должен выполнять не тип формирования каркаса (в данном случае это платформенный, американский, канадский, поддонный), а состояние основы – грунта. Понятно, если у вас болотистый грунт, участок имеет сложный рельеф или высоко залегают грунтовые воды, мы порекомендуем винтовые сваи с мощной деревянной нижней обвязкой, либо сразу формируемой на ее основе, платформе.
Если у вас грунты, подверженные большому морозному пучению, делайте хорошо утепленный плавающий фундамент. Он же у вас выполнит роль платформы, на которую вы непосредственно сможете производить монтаж СИП-панелей, закрепив анкерами установочную доску, отчасти выполняющую роль нижней обвязки.
При стандартных условиях для такого вида каркаса лучше всего подойдет ростверк на столбах.
Karkasnyi-dom-iz-sip-panelei-18
Karkasnyi-dom-iz-sip-panelei-19
Karkasnyi-dom-iz-sip-panelei-5
Karkasnyi-dom-iz-sip-panelei-17
Панели пола можно собирать прямо на нем, предварительно обработав их праймером. Кроме достаточной прочности к такому фундаменту будет одно требование при выборе СИП-панельной технологии строительства: обеспечение хорошей вентиляции подпольного пространства.
Обустройство пола и перекрытий в доме из SIP панелей
Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.
Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.
Рассмотрим вариант обустройства пола из SIP панелей:
- Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
- Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).
- Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
- Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
- Повторяя все эти действия, выполняем сборку всего пола.
- Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
- Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.
Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.
