Роторная система
Поворотно сдвижной механизм ROTO намного сложнее в изготовлении и установке
Их полотна передвигаются посредством роликов по направляющим, а открытие происходит в два этапа.
Рото-дверь открывается в разные стороны, что очень удобно. В распахнутом состоянии створка занимает перпендикулярную, по отношению к стеновому откосу, позицию, в результате чего она оказывается сразу в двух смежных помещениях. В каждом из них дверца задействует пространство всего лишь на 50% от своей ширины. Такое размещение позволяет частично освободить проход в узком коридоре, поставить дополнительные шкафчики в тесном санузле, прихожей, комнате или кухне.
В комплект поставки рото-системы входит достаточно много составляющих, основными из которых являются:
- осевой стержень с футляром;
- верхняя направляющая с накладкой;
- планка с поворотными роликами;
- нижний рычаг, взаимодействующий с верхним механизмом посредством осевого стержня;
- фиксаторы;
- защелки;
- скобы;
- монтажные планки;
- крепежи;
- щеточные уплотнители.
Для поворотно сдвижной двери подходят те же ручки, что и для распашных полотен. А вот защелка обязательно должна быть магнитной. В противном случае створку сложно будет зафиксировать в закрытом положении, и под воздействием сквозняков она постоянно будет раскрываться в ту или иную сторону. Магнитный замок поможет избежать подобных неприятностей, а использование специальных щеточных уплотнителей предотвратит распространение пыли и запахов. Следует отметить, что качественные щетки способны улучшить еще и шумоизоляцию поворотно сдвижных дверей. Данный факт необходимо учитывать!
Роторный механизм универсален. Он допускает установку на межкомнатные двери практически любых полотен, изготовленных из МДФ, древесины или пластика, с многообразными вариантами отделки. На них могут располагаться вставки из различных материалов, включая витражи и зеркала.
К преимуществам роторных дверных конструкций можно отнести:
- возможность установки не только в стандартные, но и в достаточно узкие проемы;
- высокую пропускную способность;
- плавный и бесшумный ход;
- отсутствие вероятности столкновения с полотнами находящихся поблизости дверей, находящихся с одной стороны помещения;
- удобство эксплуатации, заключающееся в необычном способе открывания;
- экономию пространства.
К недостаткам рото-дверей относится сложность монтажа и регулировки системы, а также отсутствие гармонии с некоторыми интерьерными стилями. Немаловажным фактором, снижающим популярность роторного механизма, является его высокая стоимость, но универсальность и уникальность конструкции открывает широкие возможности для ее использования.
Нюансы установки ROTO двери
Технология сборки межкомнатных дверей роторного типа считается сложной, поэтому за помощью рекомендуется обратиться к профессионалам. Изделия, чаще всего, поставляются в максимально готовом для монтажа виде, с подробной инструкцией по их установке. Поэтому вполне возможно, что для опытного домашнего мастера трудностей в работе не возникнет.
До покупки или заказа поворотно сдвижной двери следует произвести точные замеры дверного проема. Стоит учесть, что зазор между откосом и коробом здесь предусматривается намного меньше размера, допустимого при монтаже обычной распашной двери. Исходя из этого, верхняя и боковые части проема должны быть предварительно выровнены строго по уровню, не допускающему отклонений по горизонтали или вертикали более, чем на 5мм.
Особенность конструкции
С виду двери этого типа ничем не отличаются от распашных конструкций. Различия отчётливо становятся видны лишь при открывании створки. При открывании рото двери механизм сдвигает полотно в сторону, в это же время происходит поворот створки вокруг её оси. Подобно маятниковым системам, двери, имеющие ротационный механизм, могут распахиваться в любую сторону. При этом створка двигается плавно, легко и бесшумно.
Стоит обратить внимание на то, что поворотно-сдвижной механизм предназначен для конструкций стандартных размеров (ширина полотна составляет 40-90 см, а высота – 210 см). Он состоит из следующих элементов:
Он состоит из следующих элементов:
- нижнего и верхнего рычажков;
- втулок;
- специальных крепёжных уголков;
- уплотнителя;
- замочного механизма;
- направляющей;
- штока.
К тому же, чтобы сборка системы и её установка своими руками проведены были быстро и качественно, в комплектации присутствует монтажный набор, в котором есть особый инструмент – шестигранный ключ.
Более того, для рото дверей используется специальная фурнитура, отличающаяся долговечностью и механической прочностью. Такие элементы конструкции, как дверные ручки, устанавливаются на створку ещё на этапе изготовления изделия. Поэтому если установка двери осуществляется своими руками, домашнему мастеру не придётся ломать голову в догадках, как правильно закрепить на полотне ручки.
Преимущества и недостатки
К достоинствам относят:
Если вам необходимо практически уменьшить дверной проем, то самым оптимальным решением станет межкомнатное полотно, скрытая в пустотелой нише.
Немаловажным является расширение прохода, тогда подойдет подвесная модель.
Вы сможете обустроить свой интерьер мебелью, невзирая на параметры распаха классической двери.
Из-за плавного хода раздвижной конструкции ваши домочадцы и домашние животные перестанут прищемлять части тела.
Не издает при закрытии лишних звуков (скрип, хлопки).
Кроме этого единственная система (компланарная) обладает сильной герметизацией. При установке практически не остаются щели. Конструктивная особенность этого типа – направляющие скрыты в самой коробке. Поэтому на полозьях не остаются загрязнения, которые надо постоянно убирать в других моделях.
Наличие специальных фиксаторов, при помощи которых можно установить необходимый размер для прохода
Еще одно важное преимущество данных деталей – это барьер от неожиданного захлопывания
По сравнению с классическими образцами, раздвижные виды легко устанавливать. Вам не потребуется тратить средства на монтажника.
В магазинах можно приобрести изделие любого стиля и модификации, из разнообразного материала.
Большинство конструкций не очень герметичны. Поэтому их стараются не устанавливать на кухне, балконе, лоджии и ванной комнате. Через зазоры легко могут проникнуть посторонние звуки запахи.
Без постоянной обработки могут быстро выйти из строя. Необходимо раз в месяц проверять их и смазывать маслом.
Редко, но встречается поломка скрытых механизмов (заедание при перемещении). В этом случае придется ломать стену для ремонта.
Образцы с компланарной системой можно установить, если проем имеет параметры по ширине от 1,5 до 3 метров. В противном случае монтаж будет невозможен.
В нашей статье мы предоставили необходимую информацию, которая поможет вам подобрать изделие. Салон VUFOLD начинает продажу стильных дверей с уникальными устройствами и замками английского качества.
Источник
Достоинства
Роторные конструкции обладают рядом преимуществ перед аналогичными межкомнатными дверями другого типа:
Экономия пространства, так как полотно в открытом виде плотно располагается под прямым углом к плоскости дверного откоса;
За счет магнитных замков происходит плотное закрывание дверей, что не дает снизить тепло в комнате за счет проникновения сквозняков и увеличивает шумоизоляцию комнаты;
За счет щеточного встроенного утеплителя также создается герметичность снизу дверного полотна;
Легки и удобны в использование, открываются в любом направлении, что немаловажно при наличии маленьких детей;
Тихое и плавное движение за счет того же поворотного механизма;
Отсутствие провисания и деформирования примыкающего напольного покрытия и дверного полотна;
Оригинальный современный вид, большое разнообразие вариантов отделки;
Вероятность превратить в роторную приглянувшуюся дверь тяжестью до семидесяти килограммов, что позволит запросто вместить дверь в разнообразный оригинальный интерьер;
Роторные конструкции по своей системе подразделяются на два вида: механические и автоматические. Изготавливаются они на основе из дерева дорогих пород. Открывают двери вручную. Все конструкции, в том числе и роторная дверь Софья, показана на фото, укомплектована такими элементами, как:
- дверное полотно;
- стойка и поперечина дверной коробки;
- встроенный механизм для межкомнатных дверей;
- точное руководство для самостоятельного монтажа;
Монтаж роторной двери
Двери с роторным механизмом впору отнести к отличной версии для монтирования в маленьких или стесненных проходах и коридорах, что наиболее важно для малогабаритных комнат. Забираемая роторной дверью площадь, меньше площади простой конструкции почти в несколько раз
Основой движения служит роторный механизм для межкомнатных дверей. Для быстрой и легкой сборки механизм снабжен комплектом с шестигранным ключом.
Для монтажа применяется оригинальная по эстетическому виду фурнитура, отличающаяся долгим сроком службы и механической надежностью, смотрите на фото. Фурнитура для роторных дверей крепится еще на стадии производства с применением необходимых инструментов. Вместе с тем, покупка межкомнатной двери с уже вмонтированной фурнитурой облегчит дальнейшую установку своими руками.
Произвести монтаж дверей с роторным открыванием можно самостоятельно, своими руками, без вызова специалистов. В комплектации с дверью находится руководство с четким описанием по установке.
Установка роторной двери производится так:
- подготавливаются все составляющие и сам дверной проем;
- происходит установка направляющих;
- монтирование дверного полотна;
- устанавливаются доборы;
- регулируется полотно;
- проверяется эксплуатация конструкции;
Перед монтажом нужно подогнать величину составляющих, отпилить направляющие с нужной стороны. Сверлят выемки около пяти миллиметров под крепления, и убирается уклон. Затем отпиливается крышка направляющей с нужной стороны.
Происходит монтирование дверного полотна, как на фото. Закрепляются планки, щетки. Крепежные болты притягивают инструментом.
Осевой стержень устанавливают в металлический европрофиль, прикрепив к нему «плечи». К оси подсоединяют доборы и крепят планки специальными болтами. Затем закрепляют ось к коробке и завершают монтаж конструкции. В конце обязательно стоит произвести регулировку дверного полотна при помощи болтов для фиксации.
Правильно установленная дверь будет радовать вас долгие годы. А как самостоятельно произвести установку конструкции с роторным механизмом вы узнаете посмотрев видео.
Фото и видеопособие по установке рото дверей собственными силами
Представленные видео и фотоматериалы позволят обычному потребителю выполнить монтаж рото двери. Данные образцы – это некоторые варианты оформления поворотно-подвижной конструкции. В реальности, все зависит от ваших предпочтений, потребностей и возможностей.
Для крепежа просверливаются отверстия диаметром 5 мм. При этом устраняется возможный крен и перекос конструкции. Последующим шагом является обрезание направляющей крышки с указанной стороны. Производится установка дверного полотна. Монтируются нижние и верхние планки и щетки. Фиксируются с необходимым усилием болтовые и шурупные крепления при помощи шестигранного ключа, отвертки.
Осевой стержень вкладывают в алюминиевый профиль и присоединяют к нему плечевое крепление. Затем монтируются оси вкладыша и крепятся доборы, монтажные скобы и планки. На завершающем этапе ось крепится к дверной коробке с последующей регулировкой полотна, как показано на фото и видеороликах. Окончательную сверку выполняют по уровню и с проверкой работы двери.
Межкомнатная рото дверь своими руками: рото дверь – что это такое, сдвижная фурнитура и замок с поворотным механизмом для дверей, которые открываются в обе стороны, самостоятельная установка ротационной системы, цена, видео, фото
Какая конструкция предпочтительна с точки зрения экономии пространства?
Объективно — сдвижная, но нередко планировочное решение подсказывает выбор ротационной схемы. Продолжим сравнение. Удобство пользования.
Чтобы привести в движение откатную дверь, требуется приложить небольшое усилие, но в непривычном направлении, поэтому процесс открывания-закрывания порой кажется неудобным и длительным.
Рото-дверь открывается очень легко, причём в любом направлении — на себя и от себя, и в закрытом положении фиксируется магнитной защёлкой. Ей можно поставить высший балл по эргономике. Возможность выбора полотна. Оснастить механизмом роликового подвеса можно практически любое полотно.
Желательно лишь, чтобы на нём не было выступающего декора, требующего увеличить отступ от стены и затрудняющего установку уплотнителей. В продаже есть специальные комплекты для цельностеклянных дверей.
Рото-механизм удастся прикрепить лишь к деревянным деталям обвязки. Сплошные (снизу доверху) вставки из стекла и тонкослойных материалов не позволяют его установить.
Мнение специалиста:
Межкомнатные рото-двери появились в обиходе недавно, но уже завоевали широкую популярность как отличное решение для малогабаритных квартир. Традиционные распашные конструкции создают неудобства в узких коридорах и тесных холлах, а дверные полотна на рото-сис-теме экономят драгоценные сантиметры и позволяют рационально организовать пространство. Кроме того, рото-двери помогают решить проблему нехватки места для открывания створок при близко расположенных проёмах. Механизм исключает соударение и повреждение полотен
Важно также отметить, что, благодаря оригинальной схеме открывания, рото-модели станут значимым элементом интерьера
100 шт разный авто крепеж Автомобиля Бампер клипы Фиксатор-задвижка заклепки…
49.68 руб.
Бесплатная доставка
★★
★★
★★
★★
★★
(4.60) |
Заказы (946)
Xiaomi умный дом Комплект Mijia шлюз двери окна человека средства…
На вопрос, какая дверь более других подходит для маленьких и тесных помещений, многие из нас отвечают: раздвижная или дверь-книжка. Но большинство отвечающих просто не в курсе того, что сегодня появились новые уникальные системы – раздвижные двери рото.
Они настолько удобны, функциональны и оригинальны, что экономия пространства – далеко не единственный аргумент в пользу их приобретения.
Устройство ротационных дверей
Уникальный рото механизм был предложен и запатентован известной российской компанией «Софья». Сегодня их выпускают уже несколько производителей.
Поворотный механизм снабжен роликом, который легко передвигается по специальному пазу в верхней части коробки, обеспечивая легкость и бесшумность открывания и закрывания. Дверь поворачивается вокруг своей оси, одновременно сдвигаясь в сторону, но остается внутри коробки.
Размеры и дизайн
Готовые ротационные двери выпускаются в стандартных размерах, но если необходимо, их всегда можно сделать на заказ под готовый индивидуальный проем. При этом она может быть как одностворчатой, так и двухстворчатой.
Что касается дизайна, то они могут быть изготовлены из любого материала, включая стекло, массив дерева, МДФ (см. ), пластик и т. п. Мало того, практически любое полотно, подходящее вам по размеру и дизайну, можно снабдить ротационным механизмом.
Фурнитура и аксессуары
Фурнитура для них включает в себя помимо поворотно-сдвижного механизма специальный магнитный замок с ручкой и щеточный уплотнитель.
Как правило, вся фурнитура врезается и устанавливается ещё на производстве с использованием специального профессионального инструмента, что значительно упрощает монтаж такой двери на место, обеспечивает надежность и долгосрочность её эксплуатации.
Стоимость установки
Книжки, раздвижные и roto дверцы сами по себе не дешевые, поэтому многие хотят сэкономить хотя бы на установке и пробуют выполнить ее самостоятельно. Один roto механизм стоит в районе 14-17 тысяч рублей. Отдельно покупается дверное полотно, доборы, наличники, дверная фурнитура. Стоимость фурнитуры для книжки такая же.
Если покупать деревянный массив с установленным рото-механизмом, то выходит в районе 16-18 тысяч рублей, то есть дешевле, чем при покупке по-отдельности.
Диапазоне от 1000 до 2000 рублей в зависимости от цен на услуги в регионе, сложности работы (подготовка проема, установка доборов монтаж дверного полотна), ценовой политики компании, которая оказывает услуги по установке.
Классический вариант открывания двери – распашные створки. Несмотря на множество достоинств этого метода, до сих пор появляются все новые способы закрывания и открывания створок. Связано это с различными условиями эксплуатации помещений, при которых обычный вариант оказывается по тем или иным причинам крайне неудобным.

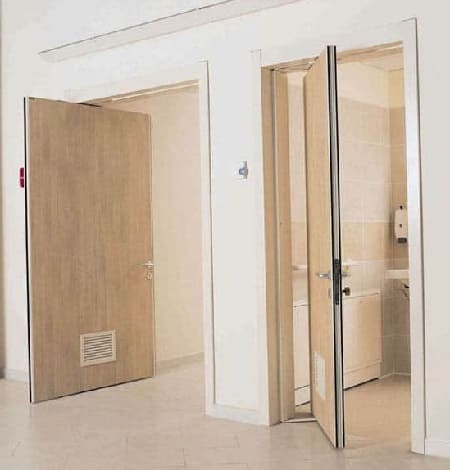

Двери межкомнатные Рото отличаются нетипичным способом открывания.
Преимущества и недостатки
Как и любая продукция, межкомнатные полотна с роторным механизмом имеют свои плюсы и минусы. Среди достоинств следует выделить:
- Фиксация полотна магнитным замком;
- Экономия свободного пространства жилого помещения;
- Удобство использования для любого человека, в том числе и для тех, у кого имеются ограниченные возможности;
- Входной стороной может быть любая, что означает возможность открывания створки в обе стороны;
- Бесшумность;
- Герметичное закрытие полотен.
Фиксация створки и герметичность в закрытом положении позволяет использовать подобные элементы интерьера не только в качестве декора, но и создавать с их помощью прекрасные комнаты отдыха. Роторная система открывания дверей – настоящая находка для людей с ограниченными возможностями. В силу обстоятельств они не всегда способны справиться с обычным полотном, так как радиус перемещения у него слишком большой. Но при использовании роторного механизма проблема самостоятельного передвижения из одного помещения в другое отпадает, так как створки можно открывать в любую сторону и с меньшей амплитудой.
Створки рото двери открываются в любую сторону
Среди большого количества положительных моментов следует указать и на отрицательные стороны вопроса. А именно:
- Меньшая долговечность;
- Использование только лёгких створок;
- Ширина проёма должна быть не менее 80 см.
Большое количество мелких элементов, входящих в состав роторного механизма, быстрее приходят в негодность по сравнению с обычными петлями. К тому же устройство способно выдержать ограниченный вес. Если он будет превышен, то механический износ станет невероятно быстрым и ротор не сможет выполнять свои функции.
https://youtube.com/watch?v=QJHYVSDQXO8
В каких помещениях применяются рото-механизмы

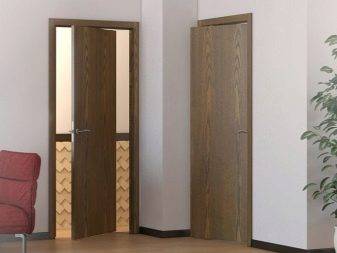

Дверь с роторным механизмом
Использование дверей с рото-механизмом возможно в любом, как жилом, так и нежилом, помещение. Стоит отметить, что для определенных капитальных строений, эти межкомнатные приспособления, являются настоящей находкой, а в некоторых случаях и спасением. К примеру, в небольших квартирах, где есть серьезный дефицит полезной площади.
При стандартном варианте межкомнатной двери, хозяева жилья, также испытывают некоторые неудобства. В большинстве, из-за того, что рядом со входом, маловероятно разместить что-то полезное. А вот используя ротационное дверное полотно, можно серьезно расширить полезную площадь.
Немаловажную роль отводят межкомнатным рото-дверям в квартирах, где проживают люди с ограниченными способностями. В силу обстоятельств такие владельцы испытывают большие сложности, когда необходимо открывать и закрывать двери за собой при перемещении из одной комнаты в другую. Но если установить роторный механизм, то процесс значительно упростится, и человек сможет свободно передвигаться куда пожелает.
В детских спальнях, где во время сна ребёнка должна поддерживаться тишина, установка роторных полотен также играет положительную роль. Благодаря бесшумной работе ротора отдых малышей никто не потревожит.
Что такое роторная дверь — ее преимущества и виды
Роторные двери являются гибридом простой распашной двери и сдвижной конструкции. Они совмещают в себе положительные качества обеих систем. Благодаря специальной фурнитуре створка одновременно распахивается, сдвигается и поворачивается вокруг своей оси, располагаясь в открытом состоянии перпендикулярно стене.
Роторные системы открывания обладают следующими преимуществами перед другими дверными конструкциями:
Универсальность. Подходят для помещений любого назначения и размера. Экономия пространства. При открытии створка не занимает место внутри комнаты, а сдвигается к косяку
Это особенно важно в узких коридорах и маленьких помещениях. Удобство в эксплуатации
Полотно можно открыть легким движением руки как внутрь, так и наружу. Хорошая теплоизоляция. Обеспечивается специальным щеточным утеплителем, установленному по нижнему краю створки. Герметичность. Магнитные замки удерживают полотно от распахивания при сквозняках.
Недостатками роторных механизмов для дверей считаются:
- Ограничение по весу. Масса створки не должна превышать 70 кг, что ограничивает ассортимент применяемых полотен. В противном случае механизмы быстро выходят из строя.
- Достаточно высокая цена. Это объясняется стоимостью фурнитуры и необходимостью ее сборки и встраивания на специальном оборудовании. Самостоятельное изготовление таких систем практически невозможно, поскольку установить роторный механизм в полотно сложно.
- Возможности установки ограничиваются некоторыми требованиями к дверной коробке. Двери можно самостоятельно монтировать, если строго соблюдена геометрия. Створка должна иметь одинаковые зазоры по всему периметру, иначе механизм будет работать некорректно. Коробка должна по ширине соответствовать дверному проему, в противном случае возможны сложности с установкой наличников.
Чтобы правильно выбрать, а затем грамотно установить двери, лучше обратиться за помощью к специалистам.
Двери роторного типа подразделяются по способу открывания:
- механические — сдвигаются вручную механическим способом;

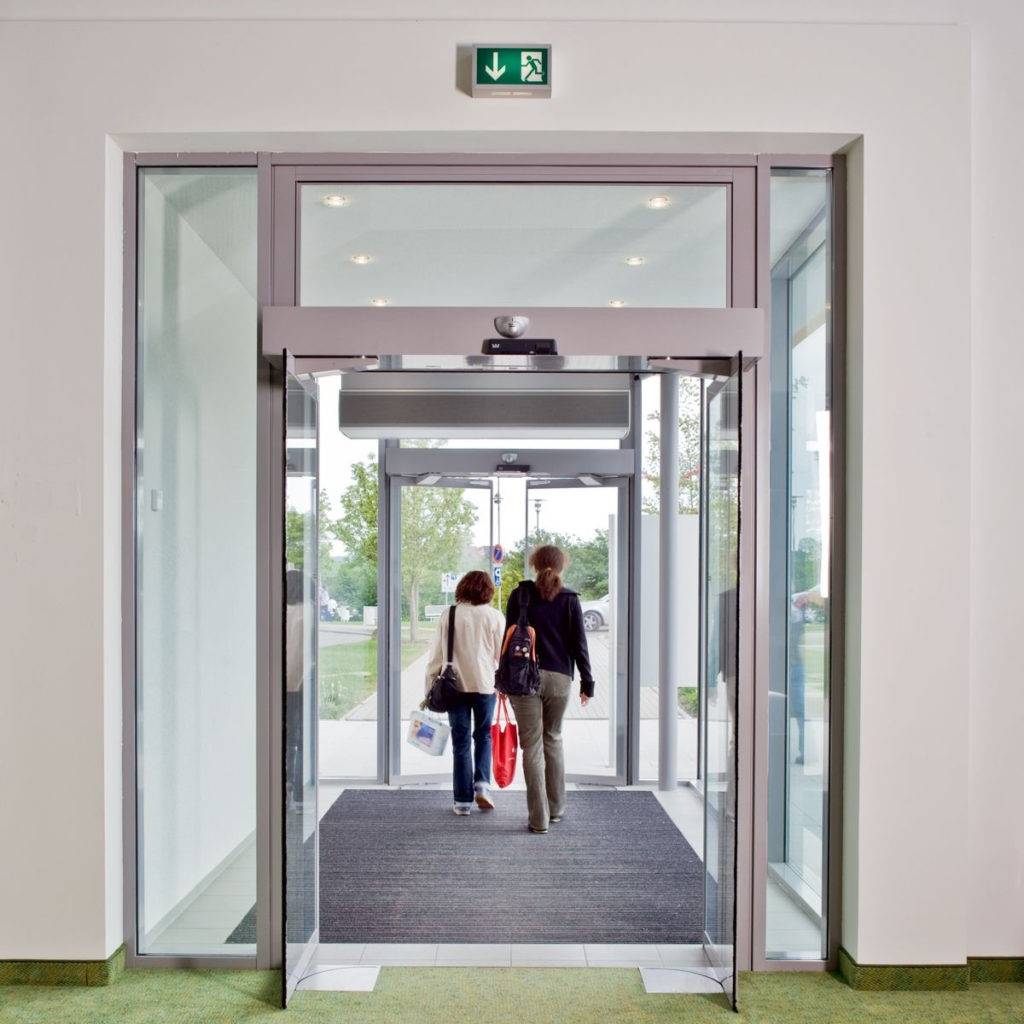

- автоматические — створка отодвигается самостоятельно при приближении человека благодаря встроенным датчикам.
По количеству створок рото-системы бывают:
- однопольные;
- двупольные.
Какие типы сдвижных межкомнатных дверей бывают
Данные изделия подразделяются как по виду материала, составляющего их основу, так и по тому, как они открываются. Про материал, применяемый при изготовлении межкомнатных дверей, можно прочитать в предыдущей статье, опубликованной на нашем сайте. Что касается способов открытия, то здесь необходимо отметить, что в настоящее время существует 4 вариации работы дверей на открывание/закрывание, кардинально отличающихся друг от друга. Стоит отметить, что у каждого способа есть свои как плюсы, так и минусы, но об этом ниже.

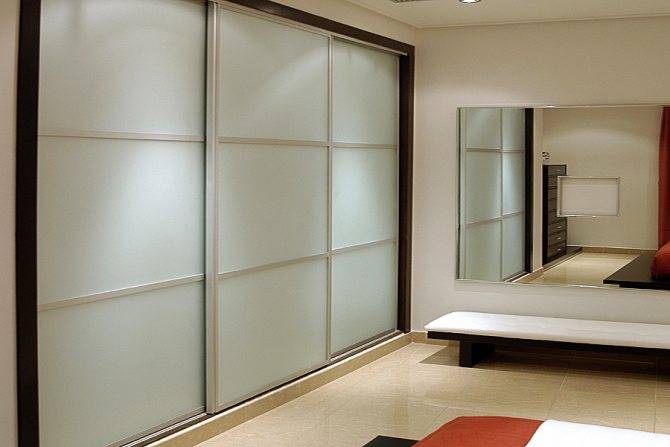

Сдвижные двери-купе
Конструкция сдвижных дверей купе предусматривает использование 2 направляющих, расположенных сверху и снизу полотна. Двери купейного типа удобны тем, что их открытие производится вдоль стены, поэтому они не нуждаются в дополнительном пространстве (как, например, распашной вариант). Особенно двери-купе подходят для установки в малометражные жилые помещения. Однако, следует брать в расчет, что при всех своих достоинствах изделия данной конструкции обладают одним существенным недостатком – наличием неплотного притвора. Другими словами от такого сдвижного решения не стоит ожидать высокого уровня звукоизоляции.
Сдвижные межкомнатные двери
Функционирование простых сдвижных дверей основано на использовании лишь на одной верхней направляющей. Также, как и предыдущий вариант, они не способны обеспечить достаточный уровень шумоизоляции.
Поворотно-сдвижные межкомнатные двери
Поворотно-сдвижные межкомнатные двери являются неким подобием совмещения в одной конструкции и распашного типа, и раздвижного. По-другому их называют еще рото-двери (ротационные). Специфика работы такой системы кроется в ротационном механизме, одновременно распахивающим и отодвигающим дверное полотно. В отличие от предыдущих вариантов отлично сдерживает проникновение посторонних шумов в защищаемое помещение. Несложная установка делает данную дверную систему идеальным решением при планировании самостоятельного монтажа конструкции.
Кассетные сдвижные двери
Сложная конструкция кассетных сдвижных дверей подразумевает под собой и сложные работы, связанные с ее установкой (для ее монтажа необходимо демонтировать часть стены с последующим ее добором). Суть работы кассетной сдвижной двери сводится к обеспечению движения полотна внутри так называемой кассеты. Именно эта кассета и отвечает за наличие тех самых характеристик, которыми должна обладать дверь подобного типа. Такое кассетное решение возводит процесс эксплуатации двери на новый, качественный уровень, при этом обеспечивая достойные шумоизоляционные характеристики.
И что из этого выбрать
2 последних варианта сдвижных межкомнатных дверей наиболее предпочтительны к покупке вследствие наличия у них весомых преимуществ на фоне остальных решений. Однако приобретение такой конструкции — удовольствие отнюдь не из дешевых. Поэтому, планируя приобретение как ротационных, так и кассетных дверей, следует быть готовым выложить за них сумму, раза в 2 превышающую сумму, уплачиваемую за стандартные конструкции.
Роторные двери

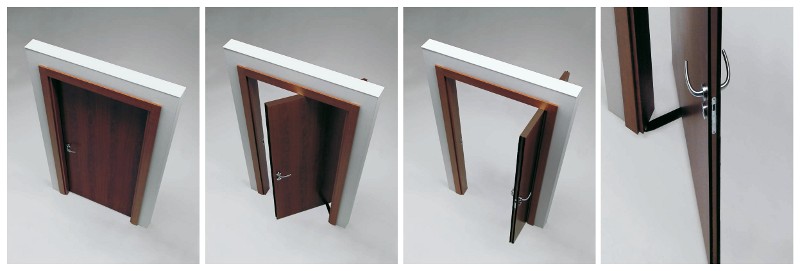

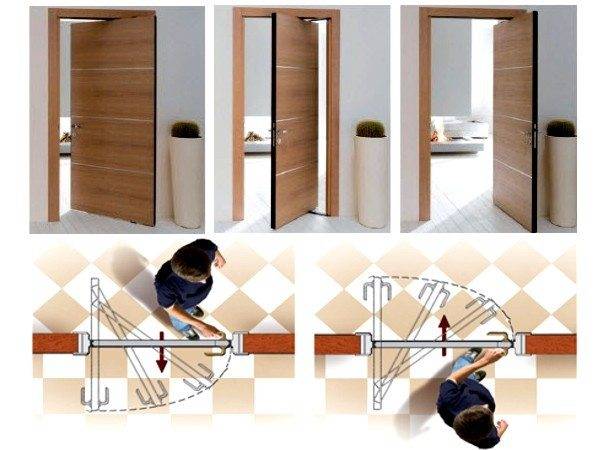

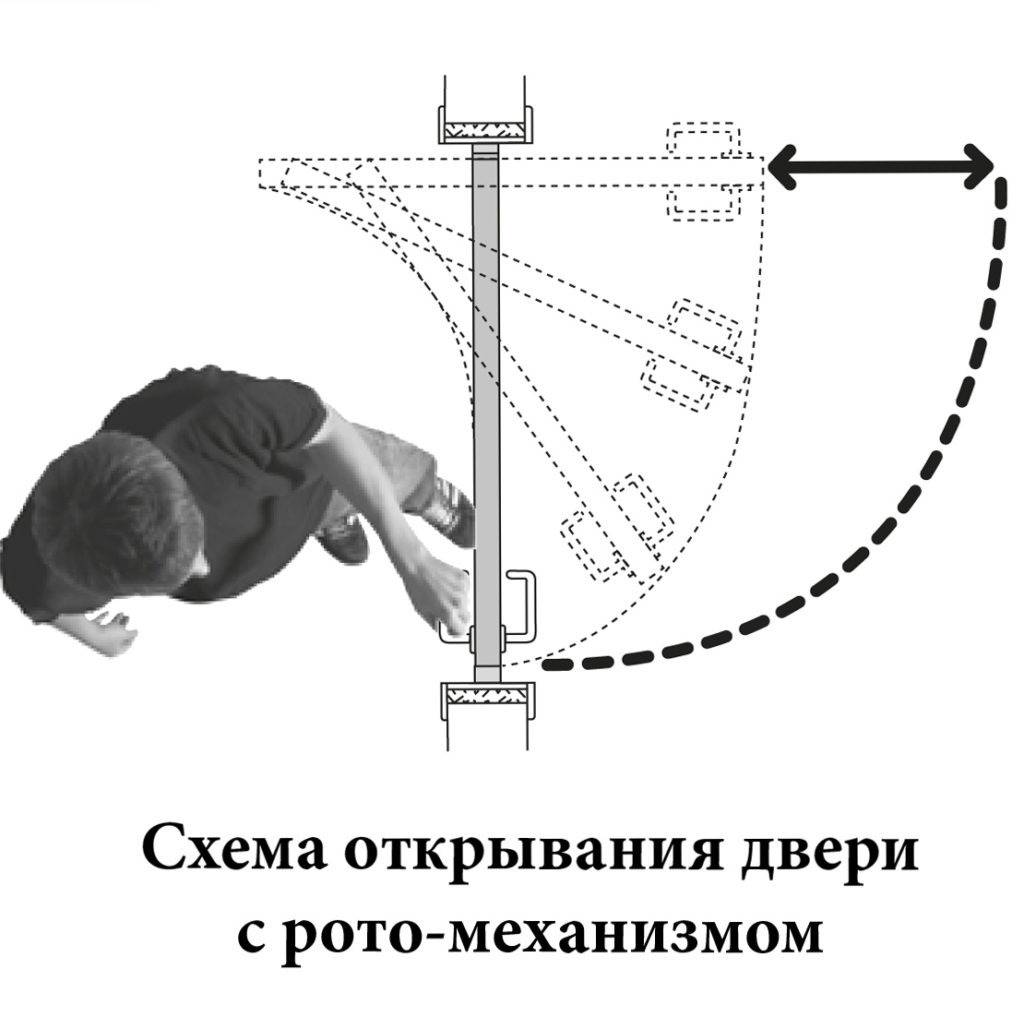

Принцип открывания роторной двери
Уникальная возможность открывать полотно, как с левой, так и правой стороны. Роторная дверь, также, как изделие с маятниковым механизмом, позволяет перемещать створку в любую сторону, как дверь-купе и раздвижная экономит пространство. При повороте полотно не выходит полностью за границы дверного периметра, а становится перпендикулярно коробке, половина остается снаружи помещения другая внутри. Открывается легко без усилий, беззвучно. Магнитный замок обеспечивает безопасное закрывание, что фиксирует дверь надежно в коробке, сберегает тепло, не дает возможности проникновения шума.
Требования к дверному проему
Дверной проем должен быть для стандартных полотен (шириной 400 – 900 мм и высотой 2100 мм);
– между вертикальными и горизонтальными планками коробки погрешность не должна превышать 5 мм;
– одинаковая толщина стенок проема по всему периметру;
– наличие ровного пола без перепадов с однородным покрытием.
Можно заказать дверь по личному проекту (различных размеров и дизайна дверного полотна), в таком случае параметры проема определяются индивидуально.
Монтаж конструкции осуществляется после финишных работ по ремонту помещения.
Конструктивные особенности
Система представляет собой гибрид складных, распашных и маятниковых дверных конструкций. Ее работа основывается на выдвижном ротационном механизме. Он кардинально меняет положение створки во время ее открывания и закрывания.
Состоит дверь из двух основных узлов:
- Направляющий блок;
- Рычажная система.
Эти узлы включают в себя следующие элементы:
- Направляющая;
- Верхний рычаг;
- Верхняя планка с кареткой;
- Опорный стержень;
- Нижняя планка;
- Нижний рычаг.

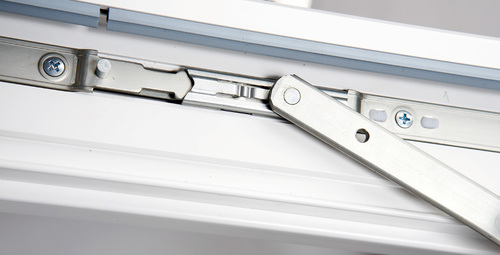

Устройство ротационного механизма
В дверной коробке, верхней ее части, устанавливается направляющая с пазами. Для облегчения вращения дверного полотна она снабжена специальным поворотным шарниром, который перемещается при помощи ролика. Шарнирный узел также обеспечивает плавное движение по направляющей дверной створке.
Верхняя часть конструкции при помощи вертикального стержня связывается с нижним рычагом, который встраивается в дверное полотно. Ось вращения служит соединительным звеном между верхним и нижним узлом. Такая рычажная конструкция позволяет фиксировать рото дверь строго вертикально при любом положении во время движения.

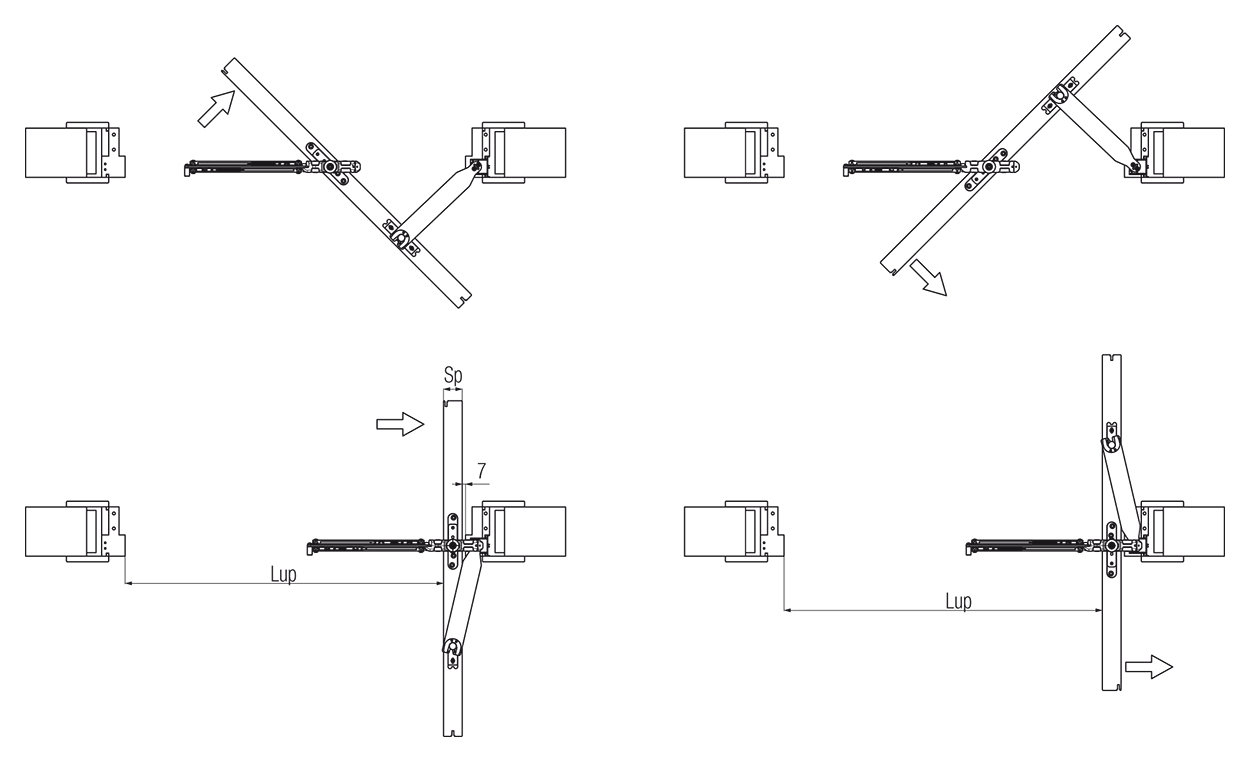

Принцип работы
Встроенный механизм создает специальную траекторию, по которой перемещается дверное полотно. В это время, одновременно происходят два процесса:
- Открытие;
- Перемещение в сторону.
При открывании механизм смещает дверь в сторону, поворачивая створку вокруг ее оси. Ротационное движение, положенное в принцип работы и дало название для нового вида рото дверей. Кроме такой особенности, такие двери могут открываться в двух противоположных направлениях: как вперед, так и назад.
Свободное перемещение обеспечивает специальный шарнир. Он работает вместе с соединенным к нему роликом. Шарнирный узел входит в паз и двигается по верхней направляющей планке. Благодаря чему происходит бесшумное открытие и плавное движение дверного полотна.
Достоинства и недостатки.
Принцип работы рото-двери
У конструкции рото-дверей присутствует огромное число положительных моментов, выделяющих ее на фоне остальных типов дверей. Приведем лишь некоторые, ключевые преимущества.
- Универсальность. В чем она заключается? Такие двери будут хорошо смотреться как в больших, так и в стесненных помещениях. Хотите установить их в ванную комнату? Не вопрос! В гостиную с большим количеством квадратных метров? Пожалуйста! У вас узкий коридор? Тогда выбор только один – рото-двери. Они поддаются открытию в любую сторону при помощи легкого толчка – их можно толкнуть от себя, а можно и на себя. Двери функционирующие по роторному типу проявят свою индивидуальность и преимущества применяемых технологий в любых помещениях, ведь они не бывают ни левыми, ни правыми.
- Установка межкомнатной двери с роторным механизмом открытия может быть произведена собственными силами. Этому способствует то, что системы доставляются до места назначения уже готовыми и требуют лишь окончательного закрепления в дверном проеме.
- Высокий уровень шумо- и теплоизоляции. Данное качество обусловлено наличием в конструкции изделий подобного рода щеточных уплотнителей. Обзаведясь рото-дверьми, хозяину не придется испытывать дискомфорт от излишнего проникновения посторонних звуков, а также от чрезмерного выхолаживания помещения (в отличие, скажем, от обладателей откатных дверей).
tjV76GfNYfs
Наряду с очевидными достоинствами, в рото-дверях присутствуют и ряд недостатков.
Насколько они существенны – решает покупатель исходя из сугубо индивидуальных качеств, предъявляемых к будущей дверной системе. Минусы:
NWF6IzD_SPM
- Ограничение по весу полотна. Практически все модели рото-дверей производятся с использованием композитных материалов, имеющих небольшой удельный вес (яркий пример тому – использование МДФ-материала). На данный шаг производителей толкает конструкционная особенность механизма, который не рассчитан на перемещение изделия большого веса – излишняя масса пагубно сказывается на продолжительности срока его эксплуатации.
- Стоимость. Цена рото-двери включает в себя, помимо полотна, довольно сложный механизм управления открытием/закрытием. К тому же, как уже говорилось ранее, сборка такой конструкции осуществляется непосредственно силами предприятия-изготовителя, что напрямую влияет на конечную стоимость двери подобного типа. При этом надо помнить, что за счет заводской сборки, установка рото-двери на объекте обойдется дешевле, нежели монтаж стандартных дверных конструкций.
- Сложность самостоятельного изготовления. Вследствие возникновения непредвиденных моментов, возникающих при подгонке и при функционировании систем, собранных самостоятельно, изготовление рото-дверей своими руками, даже с учетом того, что ротационный механизм можно приобрести отдельно, не под силу даже большинству опытных мастеров.
Чтобы лучше понять, что такое рото-дверь, а также как она работает, достаточно ознакомиться с видеофрагментом, в котором продемонстрирован принцип действия. Он представлен ниже.
Так выглядит рото-дверь
В завершении, хотелось бы подвести некоторые итоги. Безусловно, главный козырь двери такого типа – это нестандартное открывание. При ее установке либо в частный дом, либо в квартиру, каждый раз открывая ее вы будете испытывать наслаждение от ее использования, вместе с этим осознавая, что дверь функционирующая таким способом имеется далеко не у каждого в нашей стране. С другой стороны, цена такого удовольствия будет несоизмеримо выше варианта, аналогичных размеров и отделки, но открывающегося стандартным распашным способом. Поэтому при выборе подходящей межкомнатной двери следует хорошенько взвесить финансовые возможности.
QJHYVSDQXO8
Особенности
Когда покупателя слышат слово «ротор», данный термин у них ассоциируется с каким-либо динамичным элементом. Однако, это никак не связано с одноименной дверной системой. Впрочем, одна особенность на двоих у них все-таки имеется: поворотно-сдвижной механизм, за счет которого двигается дверное полотно.
По внешним признакам модель двери с роторным механизмом выглядят практически так же, как изделия распашного типа. Еще одна уникальность рото-дверей, кроме движущего элемента, это функция сдвига, во время которой двери поворачивается вокруг своей оси. За счет особого строения такие модели идеально подходят для установки в компактных помещениях.
Роторная дверь совмещает в себе одновременно несколько принципов действия: маятниковый, раздвижной и распашной. Механизм рото-дверей удачно объединил все лучшие стороны вышеуказанных систем. Стоит отметить, что механизм дверных полотен состоит из двух частей, которые работают сообща. В результате чего одновременно выполняется раздвижная и поворотная функция.
Это позволит оформить проем необходимых размеров, в который идеально впишется новая конструкция.
Все рото-двери, имеющиеся в продаже, можно поделить на 2 типа: автоматические и механические.
Этот параметр существенно влияет на окончательную стоимость изделия. Несложно догадаться, что автоматические двери стоят дороже, но в то же время, пользоваться ими удобнее, по сравнению с механическими моделями.
За счет особенной конструкции дверь может открываться в любую из сторон, вправо или лево. При помощи маятникового механизма пользователь имеет возможность перемещать створку по желанию. Во время поворота дверное полотно останавливается перпендикулярно коробке и не заходит целиком за его пределы. Таким образом, половина двери остается в одной комнате, а вторая – в другой.
Если изделие качественное, открытие будет плавным и легким, без усилий. Плотная стыковка обеспечивается за счет магнитного замка.
Размеры двойных дверей с распашной конструкцией
Сегодня можно без проблем найти двери для межкомнатного проема стандартных размеров. Чаще встречаются дверные изделия шириной 60, 70, 80, 90 см при высоте 2 м. Несложно подобрать подходящую конструкцию и при большей высоте или слишком широком дверном проеме. В любом случае сейчас можно легко заказать двойные распашные двери по индивидуальным меркам, даже если дверь по размерам является нестандартной.
Совет
При выборе важно учесть, что дверная конструкция должна свободно размещаться в дверном проеме. Для этого необходимо, чтобы размеры проема были больше по высоте на 2-3 см и по ширине на 4-6 см, чем готовые двери вместе с коробкой
