Двухтрубная система отопления
Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.
При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.
Какие преимущества обеспечивает такая разводка?
Двухтрубная магистраль
На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?
- Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
- В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
- При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
- Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.
Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.
Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.
Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя
Классификация двухтрубной системы отопления
Виды систем
Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

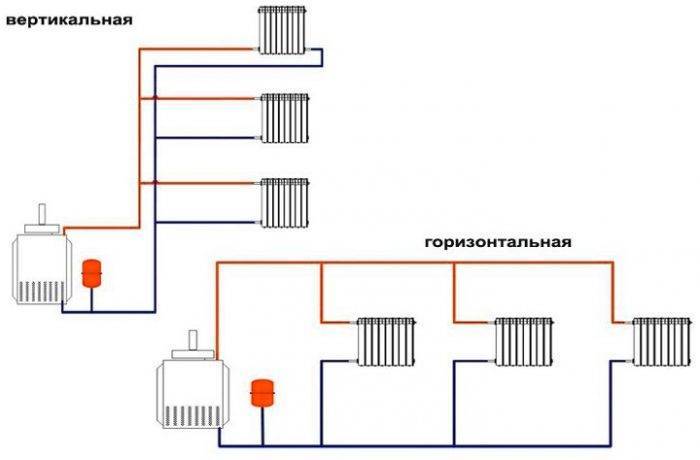

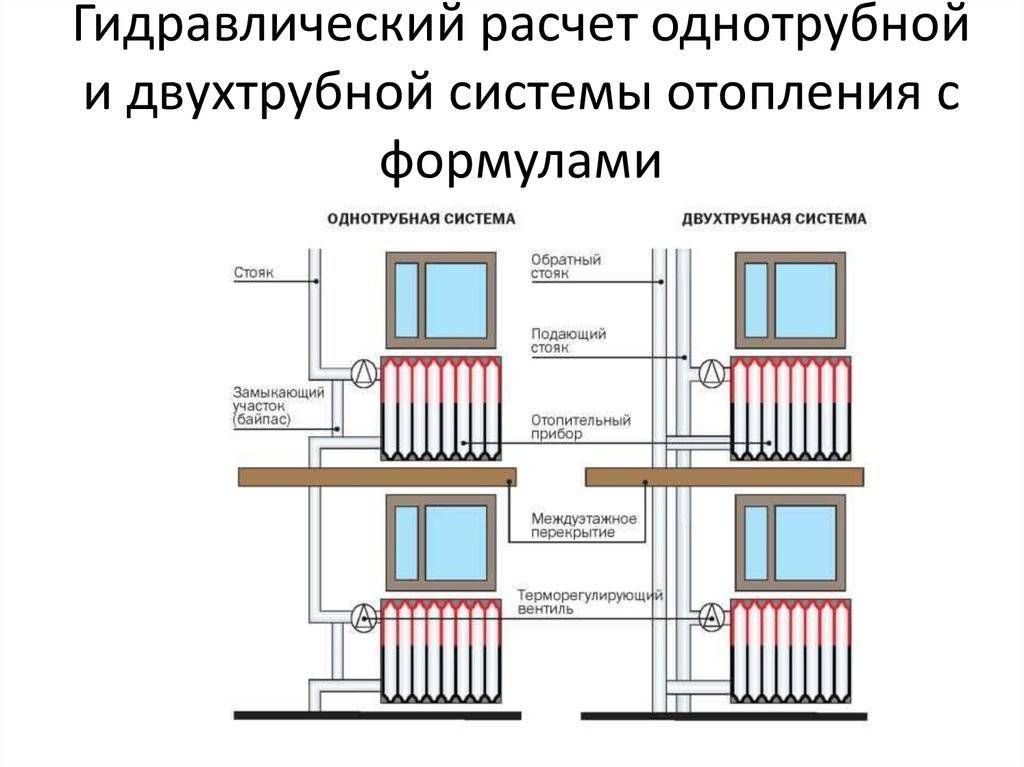

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.
Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.
По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.
При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.
Недостатки двухтрубной системы
Двухконтурная система
Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.
До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.
Особенности монтажа
Обустройство однотрубной и двухтрубной системы отличаются очень сильно: монтаж первого вида отопления выглядит гораздо привлекательнее, потому что он гораздо проще.
Однотрубное отопление
Эти системы бывают вертикальными или горизонтальными. Для многоэтажных домов используют первую схему разводки. Все нагревательные приборы подключают сверху вниз. Горизонтальная разводка — последовательное соединение всех радиаторов в ряд, по горизонтали. Недостаток в обоих случаях один: это частое возникновение воздушных пробок. Есть три типа подключения: помимо диагонального и нижнего существует возможность бокового соединения.
Так как экономическая целесообразность не самый последний критерий, то эти системы не стоит сбрасывать со счетов. Чтобы обеспечить такому отоплению большую эффективность, применяют меры для их усовершенствования. Например, создают байпасы, предназначенные для регулировки нагрева определенных отопительных приборов.
Это отрезки трубы, которые создают обводное движение жидкости из прямой трубы в обратную. Таким образом, контур радиатора жидкость минует. На байпасы устанавливают вентили (обычно шаровые краны), клапаны, предназначенные для перекрывания потока теплоносителя. Есть возможность монтажа на радиаторы терморегуляторов: или для каждого из них, или для системы в целом.
Этот процесс относительно быстр, прост. Сначала устанавливают котел, затем монтируют трубопровод. Те участки, где проектом предусмотрены радиаторы и байпасы, снабжают тройниками.
- Система, работающая по принципу естественной циркуляции, требует соблюдать уклон в 30-50 мм на метр длины. Трубопроводу с принудительной циркуляцией необходимы 10 мм на метр. Большое количество изгибов устраивать не рекомендуют.
- Для последней конструкции необходим монтаж циркуляционного насоса. Так как они не предназначены для эксплуатации при высоких температурах, оборудование устанавливают около входа обратной трубы котла.
- Монтаж расширительного бака зависит от его типа. Емкости открытого типа монтируют в самой высокой точке системы, Для закрытого бака ограничений нет, однако лучшее место — поблизости от котла.
- Устанавливая радиаторы, используют специальные кронштейны, которые обычно идут в комплекте. Монтируют отопительные приборы под окнами, но в любом правиле могут быть исключения.
Последний этап монтажа — установка дополнительных элементов системы — вентилей, заглушек, кранов Маевского. Проверяют установленную цепь радиаторов воздухом или водой. Если испытания проходят успешно, то следует ее пуск в эксплуатацию.
Двухтрубные системы
Эти конструкции уже требуют протягивания двух трубопроводов, что само по себе обещает вдвое больший объем работ, это как минимум. Если проект предусматривает отопление с верхней разводкой, то работа идет по следующему сценарию:
- Сначала устраивают верхнюю линию системы, отходящую от котла, продвигающуюся над радиаторами. На концах соединительных участков трубопровода монтируют тройники.
- После окончания установки верхней разводки к тройникам присоединяют верхние патрубки отопительных приборов, между ними монтируют вентили.
- Нижнюю линию трубопровода устраивают ни линии (уровне) цоколя, по периметру помещений. Эти элементы монтируют к нижним выходам радиаторов.
- Последний участок трубопровода-отвода соединяют с котлом, предварительно установив между ними циркуляционный насос.
Главный минус этот системы — необходимость установки расширительного бака в чердачном помещении, поэтому отопление с нижней разводкой применяют на практике чаще. В этом случае есть возможность монтировать емкость в теплом помещении: такое решение позволяет увеличить теплоотдачу — дополнительно отапливать жилое помещение. Отводящий контур располагают на том же уровне, а подающий к нему — гораздо ближе, чем в первом варианте. Но в этом случае устройство принудительной циркуляции — условие обязательное.
Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

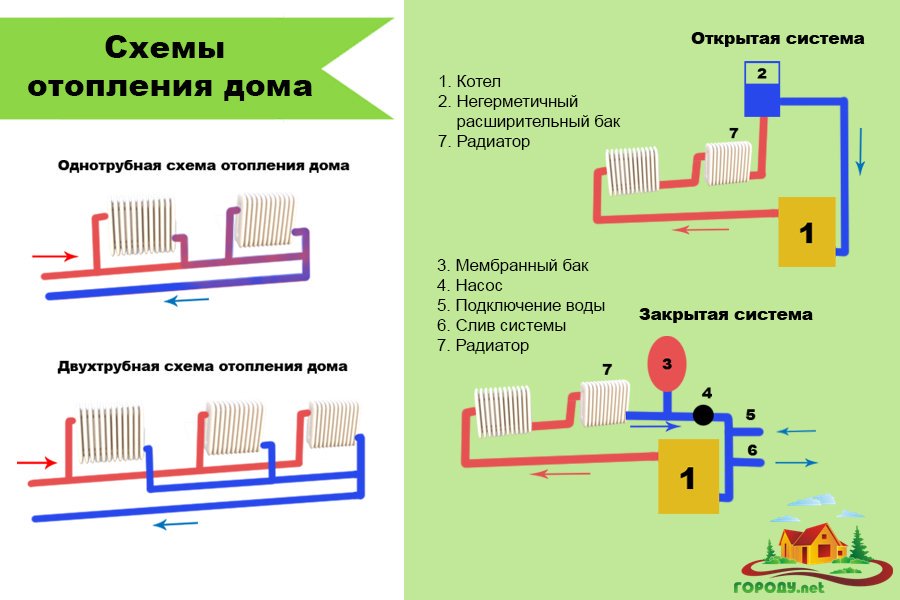

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.
Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
Принцип работы

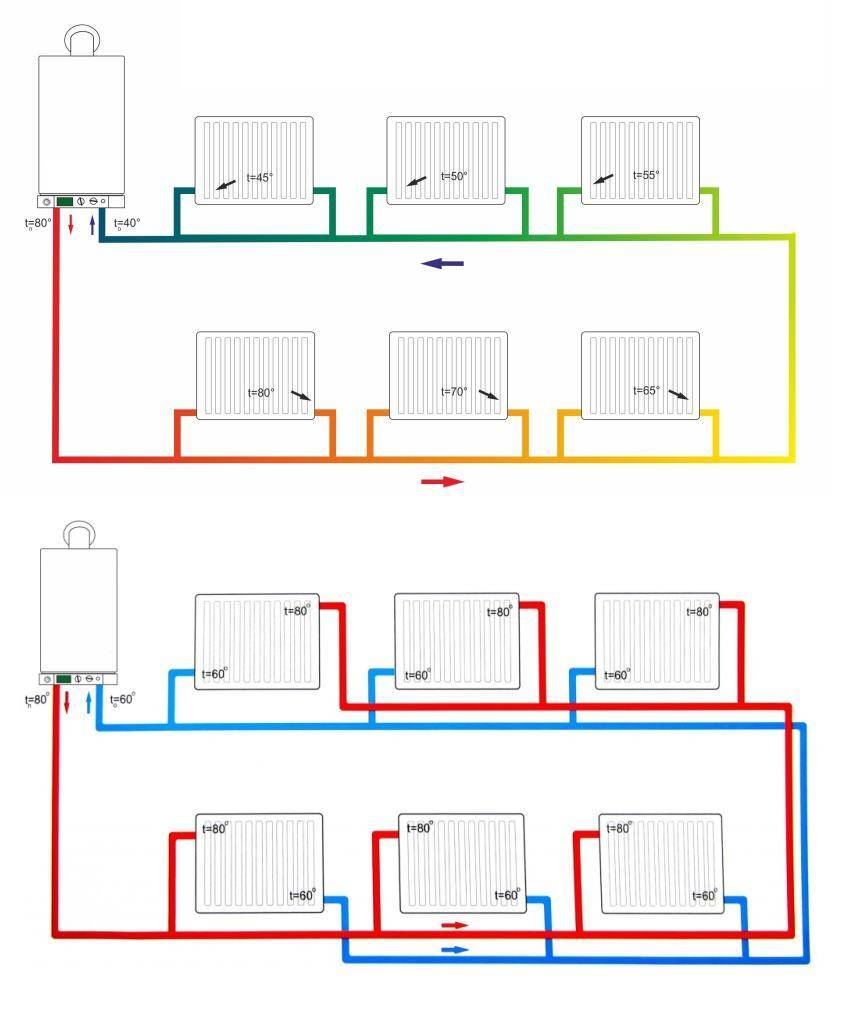

- Поступающая из котла нагретая жидкость доходит до начального радиатора и разделяется на 2 неравномерных потока. Большая часть теплоносителя движется по трубопроводу, меньшее количество попадает в радиатор (около 1/3).
- Распределив тепло по секциям батареи и потеряв 10-15 гр. С (в связи с параметрами отопителя), поток через выходной патрубок возвращается в трубопровод.
- Смешавшись с главным потоком, охлажденный выходящий из батареи поток, понижает температуру в главном на 0.5—1.5 гр.С. Смесь доходит к последующему прибору, где цикл теплообмена повторяется.
- В итоге следующий радиатор получает температуру теплоносителя более низкую. После последнего прибора остывший теплоноситель попадает в нагреватель по той же трубе.
Чтобы система работала нормально, диаметр магистральной трубы должен быть больше диаметров труб батарейных подключений. Эта закономерность не относится к вертикальным трубам с верхней системой розлива, где жидкость получает помощь для стекания за счет силы тяжести, действующей на жидкость.
Для решения проблемы концевых батарей
- На конечных батареях наращивается количество секций, или увеличивают площадь панельных радиаторов.
- увеличивается диаметр трубы и производительность насоса, повышая, таким образом, количество жидкости проходящей через главный трубопровод.
- Комбинируют предыдущие варианты.
Подключение батареи на магистральный трубопровод
На уровень теплоотдачи радиаторов влияет способ их подключения к магистрали:
- Диагональный (перекрестный). Этот вариант демонстрирует наибольшую эффективность. Дает возможность максимально прогревать радиаторы по площади, практически исключая тепловые потери. В этом случае подающая труба подводятся на верхний радиаторный патрубок, а обратная коммутируется с нижним патрубком (он находится на противоположной стороне устройства). Диагональное подключение обязательно для многосекционных радиаторов.
- Боковой (односторонний). Обеспечивает равномерный прогрев всех секций батареи. В такой схеме подающий и отводящий трубопроводы расположены с одного направления. Боковое соединение наиболее популярно при организации отопления с верхней разводкой.
- Нижний. Наименее эффективный способ соединения. Несмотря на это, его нередко используют, когда магистральная труба скрывается под полом. Подводящую и отводящую трубу коммутируют к нижним отводам на разных сторонах батареи.
Достоинства и недостатки
Востребованность двухконтурной отопительной системы объясняется наличием ряда весомых преимуществ. Прежде всего, она предпочтительней одноконтурной, поскольку в последней теплоноситель теряет заметную часть тепла еще до попадания в радиаторы. К тому же двухконтурная конструкция более универсальна и подходит для домов разной этажности.
Недостатком двухтрубной системы считается ее высокая цена. Однако многие ошибочно считают, что наличие 2 контуров предполагает использование двукратного количества труб, и стоимость такой системы вдвое больше, чем однотрубной. Дело в том, что для однотрубной конструкции необходимо брать трубы большого диаметра. Это обеспечивает нормальную циркуляцию теплоносителя в трубопроводе, а значит, и эффективную работу такой конструкции. Преимущество же двухтрубной в том, что для ее монтажа берут трубы меньшего диаметра, которые существенно дешевле. Соответственно и дополнительные элементы (сгоны, вентили и т. д.) тоже используются с меньшим диаметром, что также несколько удешевляет конструкцию.
Бюджет монтажа двухтрубной системы выйдет ненамного большим, чем для однотрубной. С другой стороны, эффективность первой будет заметно выше, что станет хорошей компенсацией.
Недостатки газовых котлов
Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:
- для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
- соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
- подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.
Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.
Также будет интересно посмотреть:
- Автономное отопление из полипропилена
- Расширительный бачок системы отопления
- Какой газовый котел выбрать: гравитационный или циркуляционный?
Основные критерии выбора системы отопления
Грамотно выбрать эффективное отопление возможно только при наличии познаний в теплотехнике. Если обустройство системы выполняется в небольшом одноэтажном доме, то провести необходимые расчеты можно самостоятельно. Если же это коттедж в два и более этажа, то лучше предоставить выбор системы профессионалам.
Основным критерием в выборе отопительного оборудования является площадь строения. Открытая схема с одноконтурным вариантом трубопровода хороша для небольших зданий в не более чем три этажа. Единственное «но» заключается в неудобстве внедрения в систему расширительного бака и проведении ремонта в случае какой-либо неполадки.
В высотных постройках преимущества на стороне двухконтурных систем закрытого типа. Они равномерно прогревают все радиаторы. К тому же есть возможность контролировать температуру теплоносителя в любом из подключенных контуров.
https://youtube.com/watch?v=XPku9lhd7Vk
Способы установки газовых котлов
Второе важное условие при выборе котла на газу – это способ его установки. Таковых два: настенный и напольный
1. Настенные газовые котлы.
Основные преимущества подобного варианта размещения отопительного оборудования – это:
- простые монтажные работы;
- небольшие размеры позволяют значительно экономить площадь помещения.
Главные недостатки такой системы
- мощность оборудования не слишком большая и, как следствие, невысокая производительность;
- рекомендовано использовать в домах небольшой площадью;
- не отличается длительным сроком эксплуатации, так как изготовлен, как правило, из облегченных материалов;
- нуждается в регулярном профилактическом осмотре.
2. Напольные газовые котлы
Именно такой способ установки устройства для газового отопления является более надежным и износостойким. Главное отличие данного котла – это высокая мощность, которая дает возможность использовать его даже в домах большой площадью. Однако существует и ряд недостатков, которые стоит учитывать. К ним относятся следующие:
- в основном данное оборудование изготавливается из стали или чугуна, вследствие чего имеет большой вес;
- для размещения котла требуется отдельное помещение, так как сама по себе данная система отличается большими габаритами и предусматривает подключение дополнительного оснащения в виде бойлера, насоса и другое.
Что необходимо учесть при обустройстве любой системы
Итак, вы уже, знаете, какая система лучше всего подходит вашим условия эксплуатации. Прежде, чем приступать к её монтажу, прислушайтесь к советам профессионалов. Основные из них можно сформулировать так:
- Не забывайте о необходимости установки на входе и выходе батарей регулирующих термокранов, а также сливного крана, месторасположение которого – самая нижняя точка отопительной конструкции. Реализовать двухтрубную разводку можно в частном доме любой этажности. Работать она может без циркуляционного насоса. Но ввиду низкой эффективности данных систем в настоящее время мало кто их использует.
- Приняв решение о размещении в строении двухтрубной разводки, оснащённой коллектором, тщательно продумайте и спланируйте размещение так называемой гребёнки, выполняющей функцию узла распределения теплоносителя. Длина отходящих от неё труб должна быть соизмеримой. В противном случае значительная разница в их длине от гребёнки до батарей может вызвать существенную разницу в давлении.
- Приобретённые, как говорят, «по дешёвке» бывшие в употреблении трубы и фитинги могут обернуться значительными денежными затратами на проведение ремонта не только системы отопления, но и самого здания.
Однотрубная схема дешевле. Но если во главу угла вы ставите качество системы отопления, не стоит жалеть денег на двухтрубную разводку. Так вы получите возможность управлять теплом в комнатах.
Отопительная двухтрубная поэтажная система: особенности обустройства частного дома
Как понятно из названия, двухтрубная отопительная система двухэтажного дома являет собой подвод к батареям и прочим обогревателям от котла двух магистральных трубопроводов.
В одном трубопроводе содержится горячая вода, которая нагревает батареи, ну а во втором — холодная вода из радиаторов, которая поступает в газовый котел обратно для отопления частного дома.
Однотрубная система отопления двухэтажного дома настолько же эффективна, как и двухтрубная.
Можно привести несколько примеров, чтобы понять, насколько применение магистрали с горячей водой без обратки является эффективным:
- Скорость нагрева и высокая эффективность теплоносителя.
- Экономичность. При использовании двухтрубной системы отопления возможно без проблем контролировать температуру воздуха в здании, достигая необходимого уровня комфорта.
- Возможность выбора самой оптимальной схемы устройства отопления.
Схемы устройства двухтрубной системы отопления двухэтажного дома
Схема горизонтальной двухтрубной коллекторной системы отопления.
Однотрубная отопительная система двухэтажного дома, как и двухтрубная, предусматривает установку радиаторов и трубопроводов по нескольким главным схемам.
Каждая из таких схем, естественно, имеет свои преимущества и особенности, которые рассмотреть будет не лишним:
- Лучевая схема с распределителем. Данная схема двухтрубной отопительной системы двухэтажного дома широко распространена, и ее популярность заключается в личном монтаже отвода и подвода теплоносителя. Монтаж труб зачастую производится прямо в пол.
- Среди достоинств данной схемы: сохранение композиции стиля интерьера, наиболее эффективный контроль отопления, регулировка подачи теплоносителя.
- Последовательная схема с целью подачи теплового носителя имеет большую популярность у хозяев маленьких загородных двухэтажных домов благодаря низкому показателю материалоемкости.
- Такая схема подразумевает последовательное подведение к каждой отопительной батарее труб обратной и подающей магистрали (на нее очень похожа обычная однотрубная отопительная схема двухэтажного дома).
- Благодаря использованию последовательной схемы двухтрубного отопления уменьшается цена устройства, появляется возможность установки индивидуального теплового регулятора на каждый радиатор.
Двухтрубные отопительные системы двухэтажного частного дома: модернизация разводки
Схема отопления двухэтажного дома.
- В силу особенностей каждого отдельного двухэтажного дома зачастую хозяева недвижимости самостоятельно дорабатывают установленное отопление.
- Это очень практично и удобно, так как инструкция по установке не всегда стандартизирована, порой не дает возможности достичь высокой эффективности работы оборудования отопления.
- Следует заметить, что многие видео и фото в сети интернет рассказывают о том, что самым большим спросом у собственников загородного жилья пользуется установка насоса и расширительного бака в двухтрубную систему отопления.
Схема двухтрубной системы водяного отопления с естественной циркуляцией.
Благодаря таким модернизациям можно увеличить производительность работы, эффективность, а также уменьшить затраты на нагрев теплоносителя:
- Установка расширительного бачка. Данное устройство помещать необходимо почти в самой высокой точке дома — к примеру, на чердаке коттеджей.
- Благодаря такому бачку теплоноситель будет циркулировать свободно в тепловой магистрали, не создавая лишнего давления;
- Рекомендация: желательно монтировать бачок большого объема «с запасом», так как это поможет снабдить постоянную циркуляцию необходимого объема теплоносителя.
- Монтаж насоса. Отопление для современного трех- или двухэтажного загородного дома с естественной природной циркуляцией (отопление самотоком) — довольно устаревший вариант.
- На сегодняшний день увеличить производительность помогает установка специального насоса.
Врезка обратки в трубопровод непосредственно специального насоса дает возможность ускорить существенно нагрев до оптимальной температуры, сэкономить деньги на покупке топлива.
Теплоноситель, к тому же, циркулирует гораздо быстрее с насосом, соответственно, благодаря этому всегда в доме будет оптимальная температура, в том числе на втором этаже.
Преимущества и недостатки однотрубного контура
В такой системе используется одна труба для курсирования теплоносителя. Несколько плюсов этого вида:
- Меньшие расходы на используемый материал;
- Упрощенный и быстрый монтаж;
- Гидравлическая стабильность;
- Простая монтажная схема;
- Меньшее количество используемого теплоносителя, облегчающий слив системы.
Одноконтурная конструкция теплоснабжения дает первичную экономию средств. Количество труб, разводок, стояков и перемычек значительно меньше, чем при обустройстве двухтрубного отопления.
Недостатки однотрубной системы отопления:
- Большая потеря тепла по пути к дальним радиаторам. Последние, как следствие, требуют объемного увеличения для достижения комфортной температуры помещений. Причина уменьшения их нагрева кроется в обмене горячей воды с холодной в каждом, стоящем на пути отопительном приборе;
- Отсутствие возможности регулировать температуру отдельных батарей. Убавление подачи в одной приводит к остыванию всех последующих;
- Потребность большого напора воды. Увеличивается нагрузка на насосы и всю систему в целом. Появление протечек учащается, контур требует постоянного пополнения теплоносителя.
Важно! Одноконтурная схема крайне чувствительна к низким температурам. При замерзании малейшего участка на пути теплоносителя блокируется все теплоснабжение целиком
При этом обнаружение замерзшего элемента крайне затруднительно, а промедление в устранении проблемы приводит к замерзанию всего контура.
Плюсы и минусы двухтрубных разводок
Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:
- Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
- Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
- Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
- Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

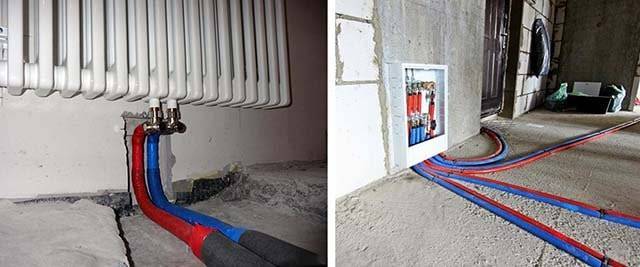

Лучший способ спрятать трубы — заложить их под стяжку пола
- небольшие сечения раздающих труб;
- гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
- для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
- все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.
Чтобы запрятать трубные подводки, нужно прорезать борозды в стене
Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.
Теперь о значимых недостатках:
- Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
- В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.
На плане дома видно, что попутная водяная система пересекает 2 дверных проема
- Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.
