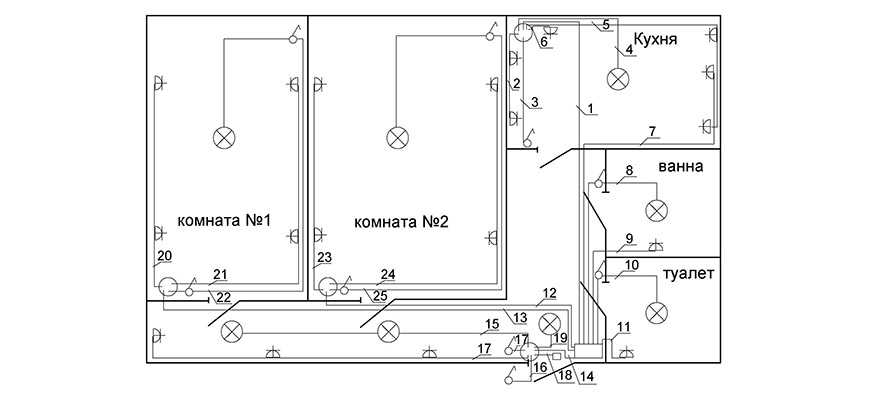

Какова обычно схема электропроводки в частном дома
Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:
- На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
- В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
- На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
- На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
- В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
- Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
- В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.
После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

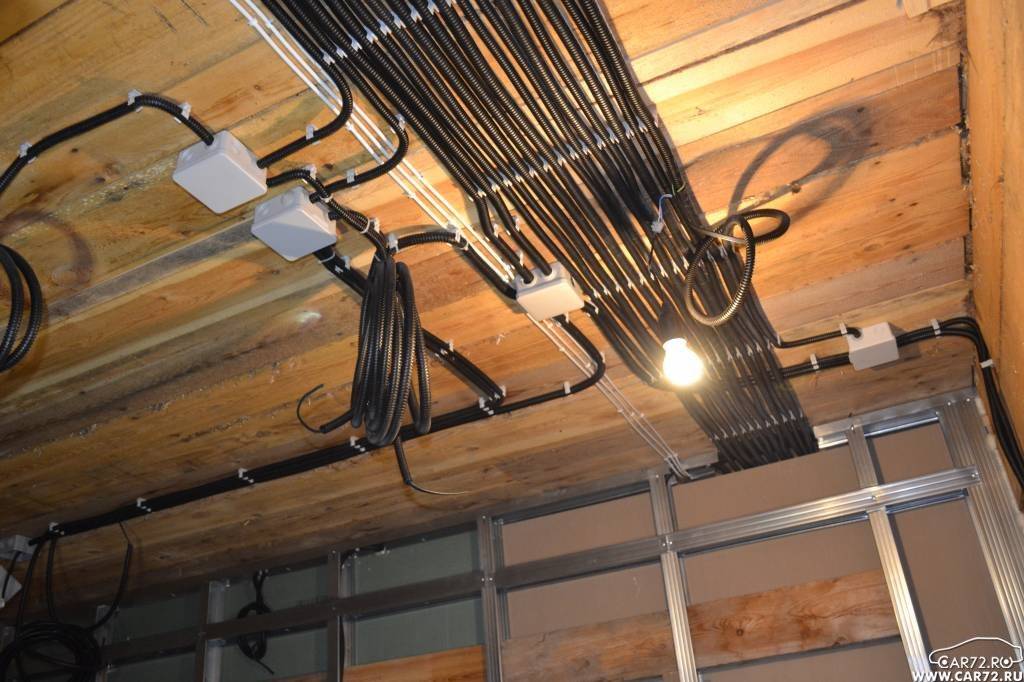

Порядок монтажа электропроводки пошагово

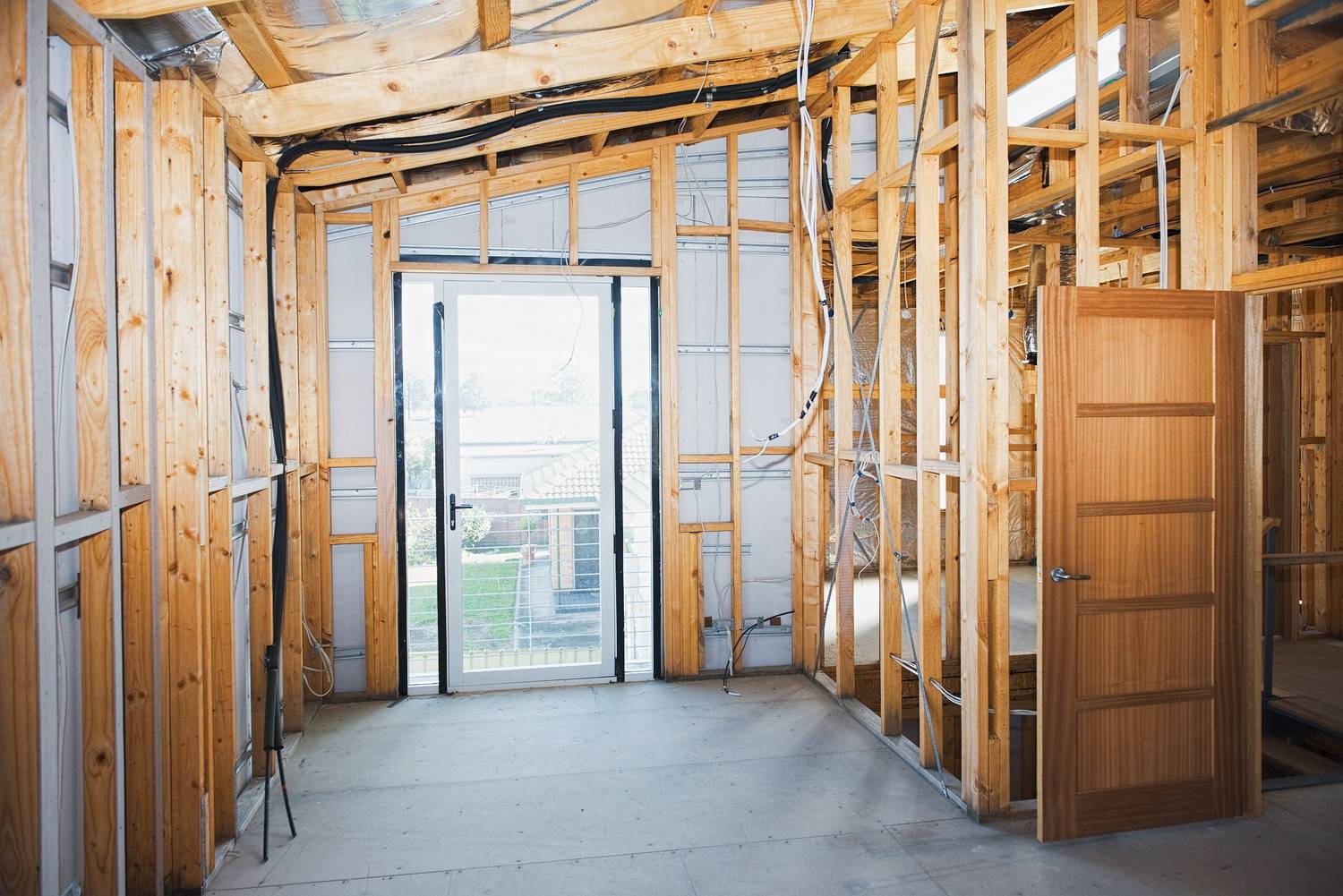

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.
Монтаж скрытой электропроводки на видео
Подробно о монтаже электропроводки в квартире
Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме
Монтаж скрытой проводки в частном доме с использованием современного оборудования.
Как провести скрытую электропроводку. Видеоинструкция
При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.
На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

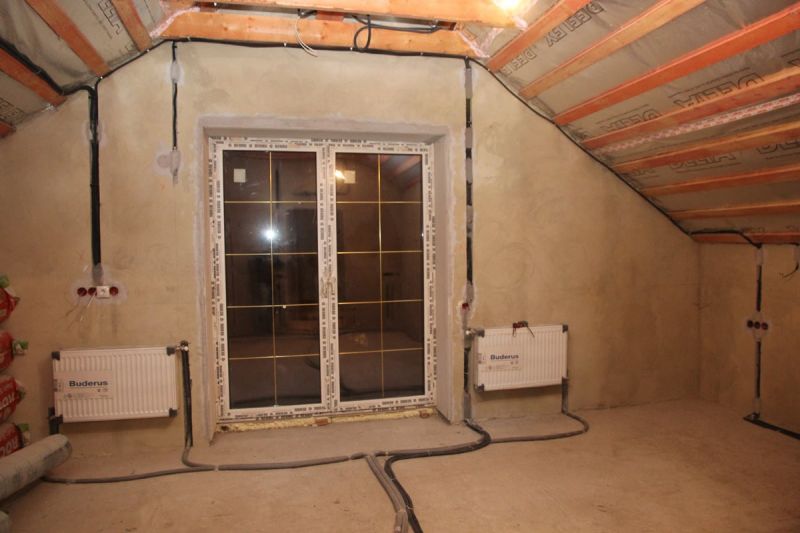

Общий порядок монтажа описывается следующей последовательностью действий:
- Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
- При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
- Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
- При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
- После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
- Для этого используется заранее подготовленная отделочная штукатурка.
Устройство штроб (канавок) для укладки и крепления электропроводки
Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.
Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
Скоба металлическая для крепления кабеля
Скоба пластиковая для крепления кабеля
Изолятор электрический для крепления ретро проводки
Дюбель стяжка для крепления проводниковой или кабельной продукции
Дюбель-хомут для крепления плоского и круглого кабеля
Самодельный крепеж из стальной ленты
Самодельный крепеж из кусков провода
Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
Пластиковый кабель-канал
По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)
При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает
Установка подрозетников и штробление стен на видео
Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.
Штробление стен
Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.
Сборка схемы электропроводки и соединение проводов на видео
Электромонтаж. Часть 1 – Схемы проводки для “Чайников”
Электромонтаж. Часть 2 – Способы соединения проводников
Электромонтаж. Часть 3 – Сварка проводников
Количество групп по комнатам
Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.
На сегодняшний день практически нормой стало три:
розетки
освещение
плюс кондиционер или другая мощная техника
Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.
Получается, что минимально в жилое помещение заводятся два кабеля:
освещение
розетки
В среднем три:
освещение
розетки
кондиционер
На детскую – четыре.
Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.
Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:
стиральная машинка
бойлер
сушильная машина
посудомойка
СВЧ печь
варочная панель
холодильник
духовка
Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.
Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.
Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.
Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.
Сечение кабеля нужно выбирать исходя из следующих рекомендаций:
для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2
для розеток и кондиционирования – 3*2,5мм2
духовка – 3*4мм2
эл.плита, варочная панель, проточный водонагреватель – 3*6мм2
Марка кабеля ВВГнГ-Ls или NYM.
Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.
Таковы реалии сегодняшнего дня.
Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.
Плюс не забывайте про экранированный телевизионный кабель.
Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

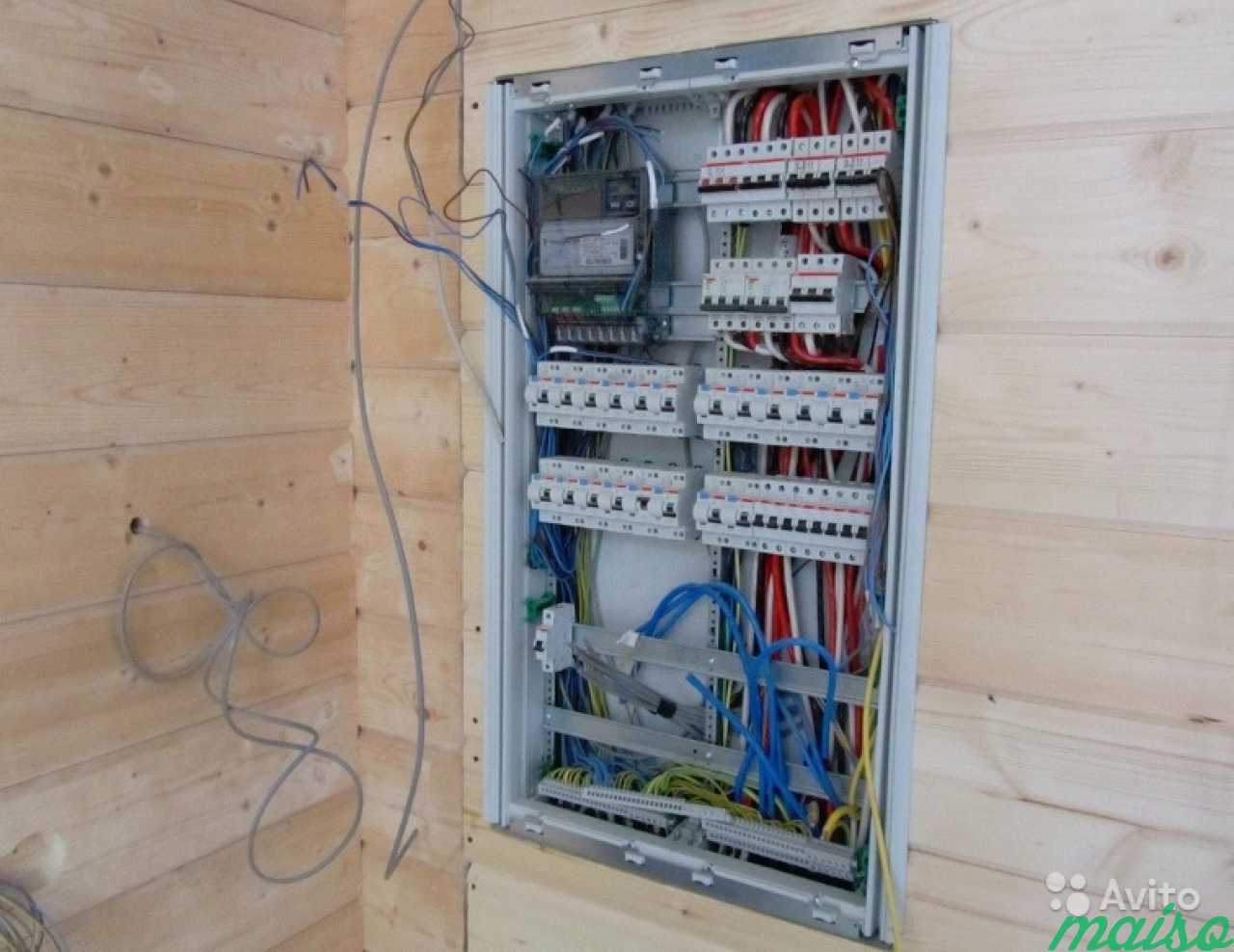

Распределительный щиток
После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.

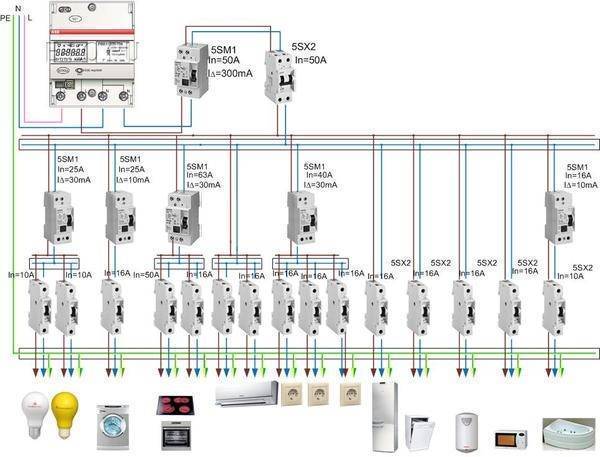

Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.
По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.
Составление схемы
Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения
Берут во внимание специфику бытового оборудования, осветительные системы
Разновидности схем электропроводки в частном доме:
- Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
- Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
- Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
- Функциональная. От структурной отличаются более детальными характеристиками и описанием.
Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.
Вычисление суммарной мощности
Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.
Особенности расчета:
- сведения о мощности есть в техническом паспорте каждого устройства;
- показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
- если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.
Разделение потребителей на группы
Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.
Потребителей в категории формируют несколькими методами:
- по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
- по помещению (каждой комнате ставят отдельную магистраль);
- с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.

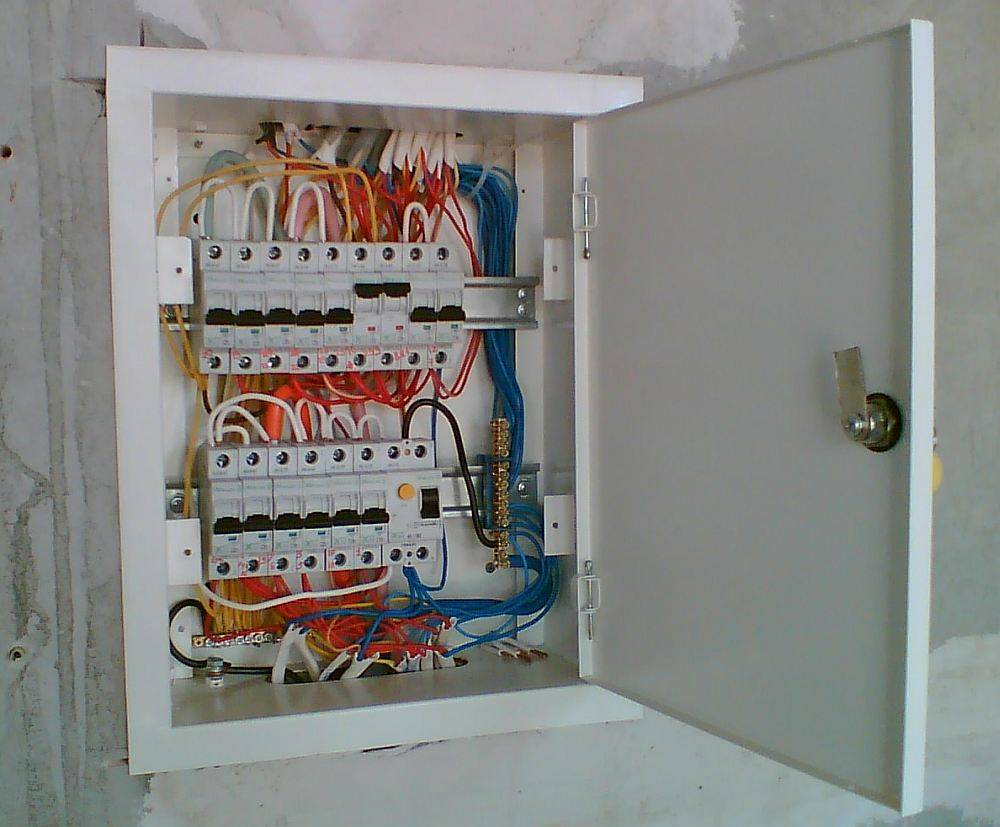

Выбор места для щитка
Электрощит можно ставить только в сухом помещении
Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.
Правила установки щита:
- щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
- панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
- высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
- от водопровода и газовой магистрали не должно быть меньше 1 метра.
Обзор схем электропроводки для жилых помещений
Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.
Однокомнатное жилье или студия
Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:
- выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
- определить нагрузку и сечение проводов;
- составить схему подсоединения приборов.

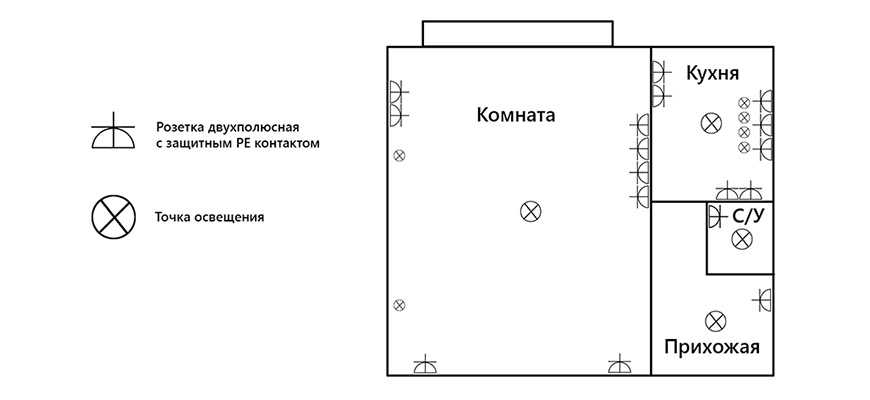

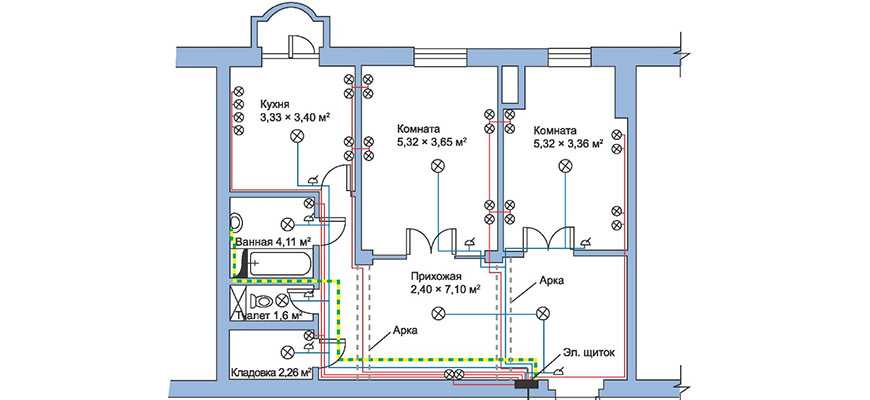

Схема электропроводки для однокомнатного жилья.
Трехкомнатная квартира
Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:
- Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
- Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
- Электрическую цепь санузла разветвляют с учетом числа помещений.
- Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

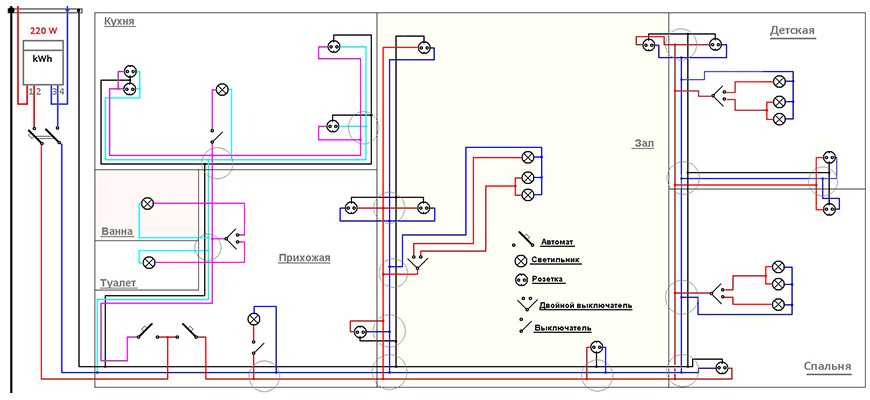

Схема электропроводки для трехкомнатной квартиры.
План электрики на даче
Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:
- Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
- Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.
Схема электропроводки на даче.
Электроснабжение в частном доме
В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.
Схема электропроводки в частном доме.
Ошибки при монтаже
Причиной возгорания в деревянных домах очень часто становятся ошибки, допущенные в процессе монтажа проводки. К наиболее распространенным можно отнести следующие случаи неправильной укладки. Если кабель прокладывают без дополнительной изоляции, а сечение кабеля выбрано неправильно, деревянные поверхности будут нагреваться, и рано или поздно произойдет возгорание. Поэтому делая скрытую проводку под потолком, необходимо всегда обеспечивать качественную изоляцию кабеля. Не стоит надеяться на прочность изоляции провода, монтируя проводку в деревянную конструкцию, – это рано или поздно обернется пожаром. При высоких нагрузках, когда включены все электроприборы, может случиться пробой между параллельно идущими проводниками. В таком случае, если провода ничем не отграничены от деревянных конструкций, может случиться возгорание.
Нельзя прокладывать кабель, используя для изоляции проводки пластиковые гладкие или гофрированные трубы – они могут повреждаться грызунами, а при нагревании стать причиной пожара. Пластиковые короба и гофрированные рукава не выдерживают высокой температурной нагрузки и быстро прогорают. Даже пропитанное специальными противопожарными составами дерево будет подвержено воспламенению при соприкосновении с плавящимися пластиковыми трубами.
При прокладке проводки под плинтусом не всегда соблюдается необходимое расстояние между плинтусом и проводом. Обязательно нужно оставлять зазоры в 10-15 мм. Ни в коем случае нельзя размещать кабель в гофрированных трубах из ПВХ. Лучше заменить их на металлические трубы или специальные кабель-каналы. То же самое касается укладки кабеля скрытым способом: внутри штрабы кабель можно размещать в металлической гофре или стальной трубе. Еще одной из часто встречающихся ошибок монтажа проводки является неправильный выбор розеток и выключателей: пластиковые розетки могут быть пожароопасны при установке в деревянном доме.
Монтаж электропроводки в деревянном доме имеет множество важных требований и нюансов, которые необходимо соблюдать в целях пожарной безопасности. Знания устройства электросетей в доме пригодятся каждому домовладельцу, ответственному за состояние собственного дома, однако монтаж электрической проводки в здании лучше все-таки не производить своими руками, а доверить профессионалам. Не стоит также забывать о своевременной диагностике состояния электросетей в своем доме и соблюдении техники пожарной безопасности. Если у вас остались вопросы по устройству электросетей в домах из бруса, вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.
