Нюансы устройства и крепления узлов крыши

Железобетонные стропила

Стропильная конструкция может быть не только деревянной, но и железобетонной, при этом принципе ее построения примерно такой же, но отличие в том, что опираться такие стропила могут только на такой же твердый железобетонный или кирпичный остов, то есть несущие стены должны быть более жесткими. Шаг опорных столбов — 4-6 м.

На основу из стропил укладывают обрешетку из балок меньшего сечения. На обрешетку укладывают кровельное покрытие. Для большей прочности, в целях предотвращения сминаемости гибких кровельных материалов, а также во избежание попадания крошек от кровельного покрытия внутрь помещения, между обрешеткой и кровельным покрытием можно еще дополнительно выложить настил, состоящий из двух слоев: рабочий слой выкладывают перпендикулярно обрешетке, защитный слой выкладывают параллельно коньку. Между рабочим и защитный слоем должен быть проложен слой рубероида. Если вы используете мягкий рулонный кровельный материал или асбестоцементную плиту, то такой настил обязателен.

Уклон кровли скатной крыши зависит от количества осадкой в той климатической зоне, где производится строительство. В целом, необходимо придерживаться следующих правил:

• если осадков мало и климат сухой, то угол уклона кровли должен быть не более 30 градусов;
• если количество осадков среднее, то угол уклона кровли должен быть 30-45 градусов;
• если количество осадков большое и климат влажный, то угол уклона кровли должен быть не менее 45 градусов.

При этом есть еще дополнительное условие, что если для покрытия кровли используются наборные материалы типа черепицы, то уклон должен быть не менее 25 градусов. И следует учитывать, что чем больше угол уклона кровли, тем больше расход кровельного материала.

Пошаговая инструкция по монтажу двускатной крыши своими руками

Свойства кровельных свесов

Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.

В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное за счет специальных элементов, которые получили название кобылок.

Стоит отметить, что нельзя забывать о защите , которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту , не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши – схема 2Элементы стропильной системы двухскатной крыши – схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка – соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил – вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки – перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Крепление стропил односкатной крыши к мауэрлату

При конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.

При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).

Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.

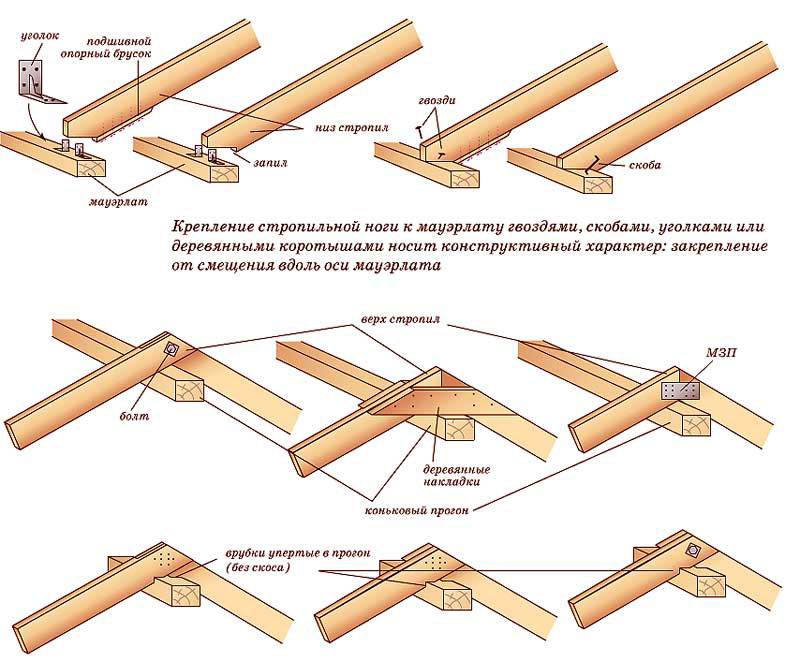

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

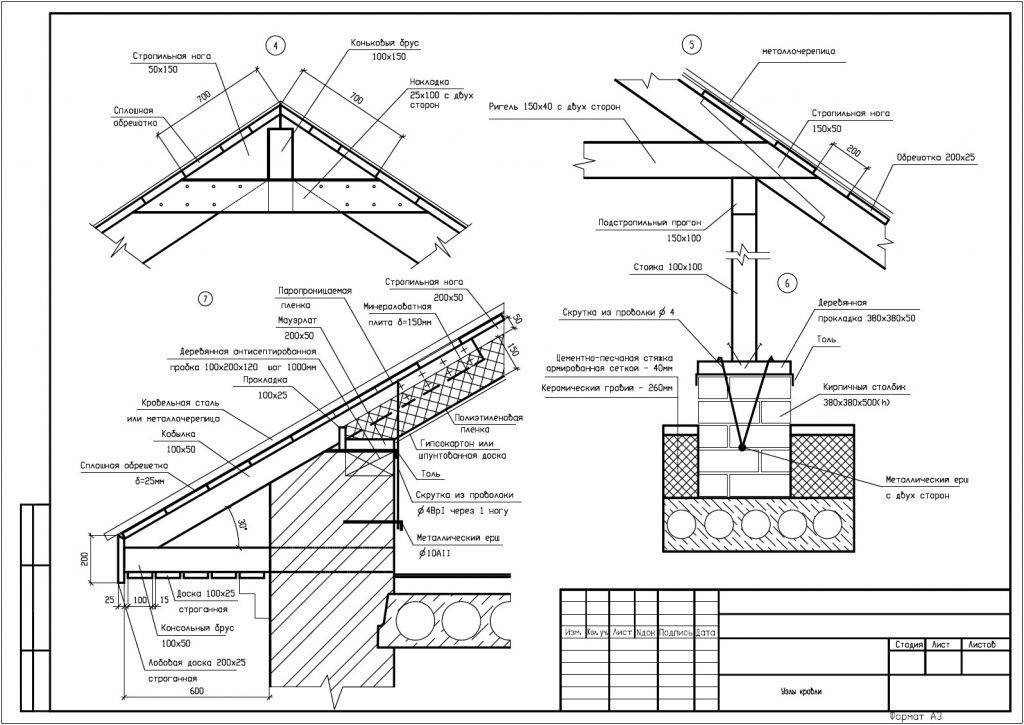

Главные характеристики узлов стропильной системы

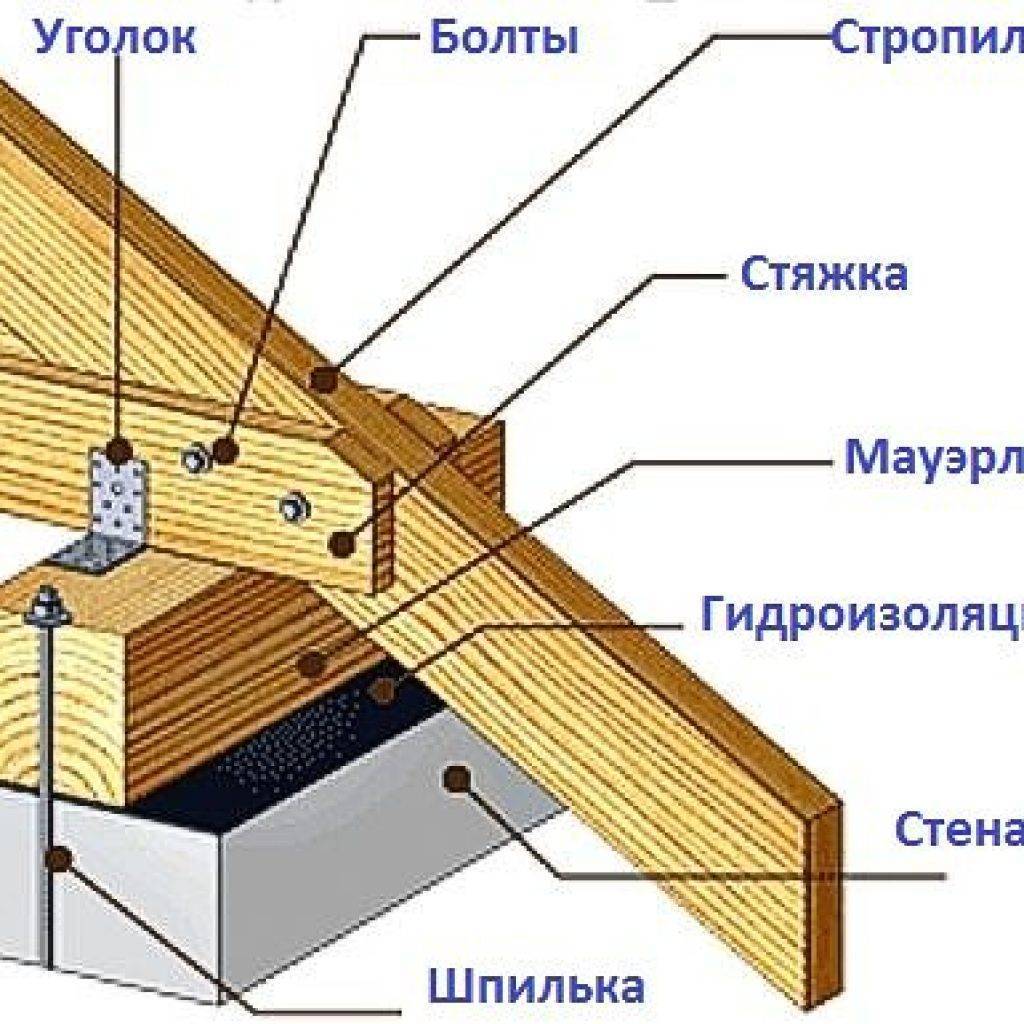

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. Соединение стропил производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

1. Пластинами.
2. Крепежными элементами LK.
3. Уголками.
4. Кронштейнами WВ.
5. Саморезами.
6. Разновидностями уголка КР.
7. Стяжками из проволоки.
8. Монтажной лентой перфорированной ТМ.
9. Болтами с гайками.
10. Кронштейнами WВ.

Жесткое защемление стропил.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

Схема креплений стропил.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.Скользяща стропильная система

Какие способы крепления стропил применяются

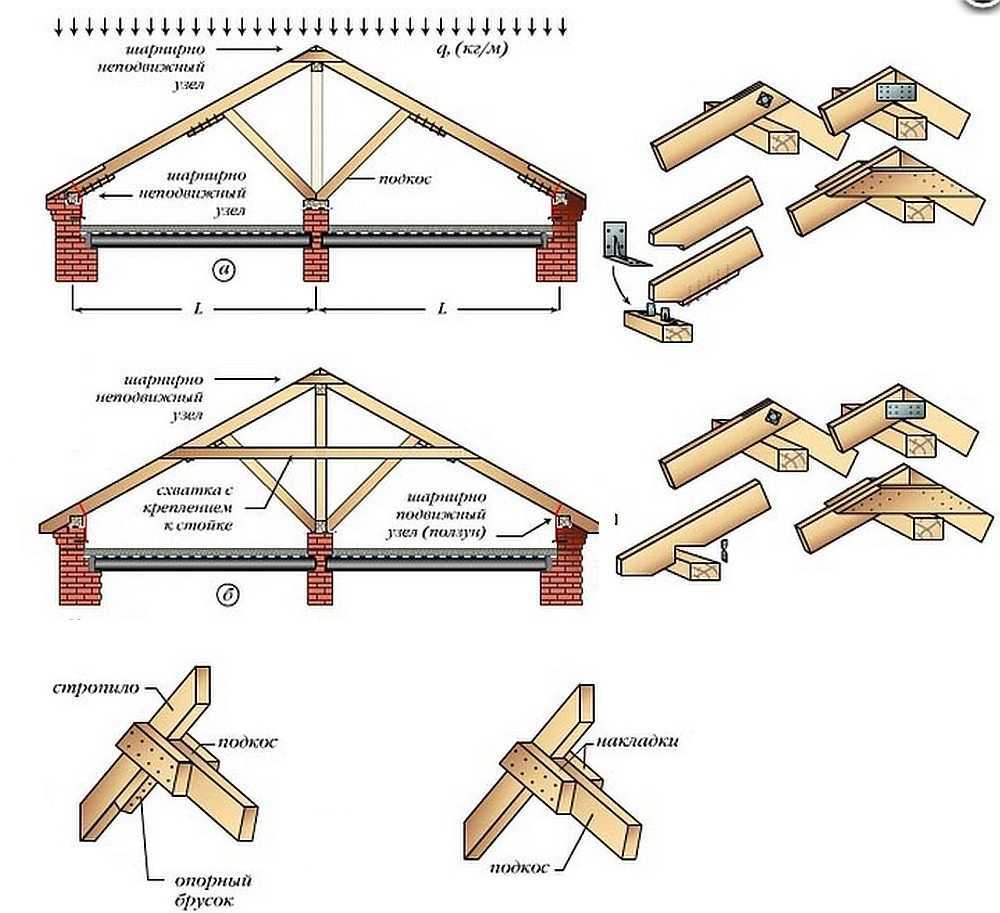

При возведении крыш применяется два вида стропильных конструкций — это висячие и наклонные стропила. Постараемся кратко рассмотреть оба вида таких конструкций и их крепление к мауэрлату.

Для равномерного распределения нагрузок наклонной конструкции крыши выбирают распорный и безраспорный способы крепления стропил к мауэрлату. Когда используют безраспорную конструкцию стропильных ног, тогда отсутствует распорное давление между стенами и опорами строения.

Чтобы устроить распорную конструкцию, применяют только жёсткое крепление стропил по фронтону без использования ползунов. Усилие от крыши через стропильные ноги воспринимают несущие стены и опоры. Крепление стропил к мауэрлату делается таким образом:

1. Опорой для стропильной ноги служит мауэрлат. Стропила крепят, используя принцип скользящей ноги, а верхнюю часть закрепляют на прогоне конька.
2. Нижнюю часть стропильной ноги закрепляют на мауэрлате, используя ползун. В верхней части стропила соединяются болтовыми соединениями или другими способами.
3. Стропильные конструкции и прогоны конька соединяют в прочную конструкцию, её ещё называют коньковым узлом, с помощью деревянного бруска. Скрепляют их гвоздями, которые необходимо забить с обеих сторон параллельно коньку.

Крепление стропильных конструкций к мауэрлату безраспорным способом несколько отличается от того, что было описано ранее:

1. Будет правильным решением делать крепление, используя ползуны. В этом случае в нижней части стропильной ноги не будет вспомогательного упора. В верхней части элементы конструкций упираются одно в другое и соединяются они между собой различными накладками.
2. Крепление производят с помощью жёсткого защемления нижних концов стропил с мауэрлатом. Для этого используют нижнюю опорную планку или запил, а верхний конец опирается на прогон конька в горизонтальную врубку. Можно использовать крепление с помощью ползуна, тогда будет небольшая возможность для вертикальных вращений в местах соединения.

В случаях, когда конструкцией крыши предусмотрено устройство висячих стропил, а такое бывает, если нет внутренних опор в здании или столбов, нижний конец стропильной ноги имеет свес и выходит за пределы опорной стены. Вся нагрузка, исходящая от крыши распределяется по наружным стенам.

Система имеет вид симметричного треугольника, сторона которого может иметь длину от 7 до 12 метров. В её конструкции предусмотрены горизонтальные растяжки из бруса, а также стропильные ноги, которые устанавливают под наклоном с определённым углом. Верхние концы стропил на коньке устанавливают в выполненный запил. Усиление конструкции производят с помощью ригеля.

Устройство и разновидности вальмовых крыш

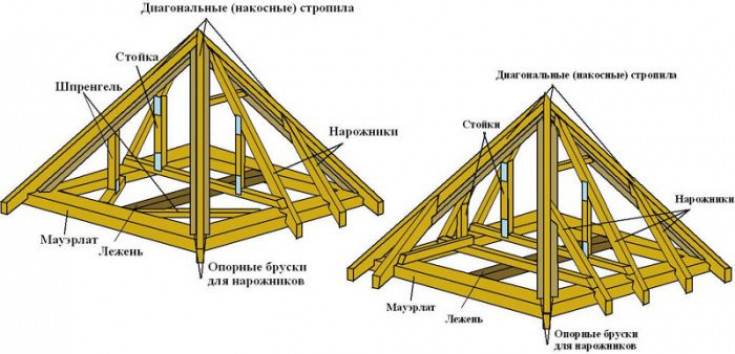

Для того, чтобы понять, как устроена вальмовая четырехскатная кровля, рассмотрим ее основные элементы.

Конструкция вальмовой непроходной крыши

Как видно из схемы основные элементы этой крыши такие же, как и у двускатной. Здесь присутствует коньковый прогон, стропила и мауэрлат для их крепления к стене, стойки, поддерживающие конек и подкосы, разгружающие среднюю часть стропильных ног.

Ветровая балка скрепляет стропила во время монтажа крыши, а кобылки удлиняют их, образуя кровельные свесы. Различия начинаются с диагональных стропил, образующих вальмовые скаты. Короткие стропильные ноги, примыкающие к диагональным стропилам, называются нарожниками. Для уменьшения прогиба длинных вальмовых балок под ними ставят шпренгели. Так называют короткие Т-образные стойки-подставки, врезанные торцами в мауэрлат.

В зависимости от ширины здания и наличия в нем внутренних стен на вальмовых крышах применяются два вида стропильных конструкций:

• висячие;
• наслонные.

Название каждой говорит само за себя. Висячие стропила опираются только на наружные стены. В верхней и нижней частях они соединяются горизонтальными балками-затяжками, обеспечивающими жесткость конструкции. Наслонные стропила в коньковом стыке опираются на вертикальные стойки, в средней части — на подкосы, а торцами ставятся на наружные стены.

Конструктивные схемы висячих и наслонных стропильных систем вальмовых крыш

Кроме классической вальмовой крыши существует несколько ее разновидностей, созданных из соображений эстетической привлекательности:

• полувальмовая 4-х скатная (датская);
• двускатная полувальмовая (голландская);
• шатровая (4 одинаковых вальмовых ската);
• вальмовая с ломаным склоном.

Виды стропильных систем

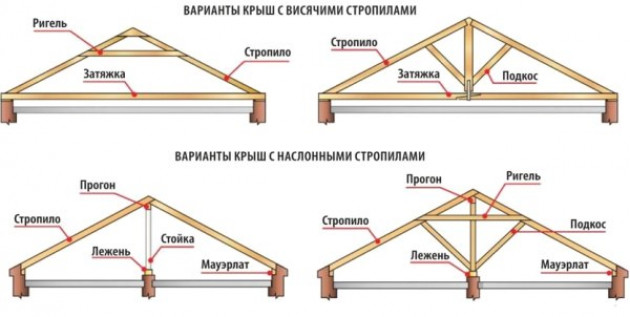

Стропила могут быть висячими и наслонными .

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой . Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Термины, используемые при строительстве деревянных ферм

Стропила является несущей кровельной частью, в которой задействованы наслонные стропильные ноги, подкосы и вертикальные стойки, опорой которым служит мауэрлат.
Стропильная нога – часть стропилины.
Мауэрлат представлен в виде опоры для нескольких стропил или, по-другому, горизонтального бруса, укладываемого поверх стен для распределения по ним равномерной нагрузки крыши, важно понимать, зачем нужен мауэрдат.
Затяжка – балка, укладываемая горизонтально для соединения стропил и снижающая горизонтальное воздействие на них с целью придания устойчивости крыше, также используется как крепеж для балок.
Бабка – укрепляет стропила, кладется: нижняя часть — к затяжке; верхняя – как опора для стропил.
Распорка – брус, закрепляемый в качестве соединительного элемента между бревнами.
Подкос имеет вид наклонного бруса, используемого для того, чтобы поддержать балки перекрытия из дерева, опирающегося к горизонтальным деталям (стойкам и колоннам).
Конек – горизонтально расположенная балка на стыке кровельных скатов.

1. узел, соединяющий ноги с мауэрлатом;
2. узел, соединяющий ноги и элементы деревянной фермы для крыши, что делает конструкцию жестче и прочнее;
3. узел, где стыкуются части стропил, удлиняющиеся за счет него.

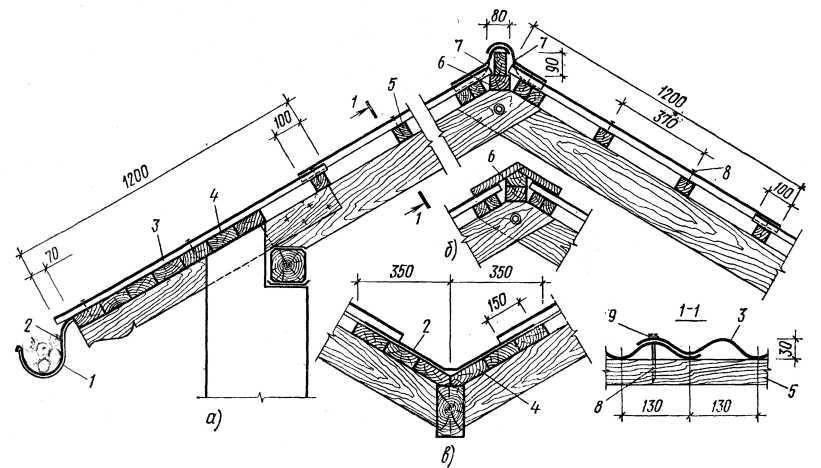

Коньковый узел (конек)

Конек кровли устанавливается в последнюю очередь. Какая бы у него ни была форма (угловая или полукруглая) – все они имеют одинаковый принцип монтажа.

С каждой стороны конька нужно набить сплошную обрешетку (пара досок шириной 15 см). Подобно случаю с ендовой, высота этой сплошной обрешетки должна быть равна высоте основной обрешетки ската крыши. Посередине между скатами для вентиляции нужно оставить щель шириной примерно 5 см. Сверху, захватив обе стороны обрешетки конька, нужно положить гидроизоляционную мембрану. Поверх этой мембраны нужно уложить листы металлочерепицы. Под конек вдоль сторон, лежащих на черепице, нужно проложить поролоновые гидроизоляционные прокладки с клейким слоем. Крепятся коньковые планки с нахлестом 10 см саморезами с шагом 10 см.

В случае разветвления коньковых планок или при необходимости их соединения следует использовать специальные соединительные элементы. Если они отсутствуют, для гидроизоляции соединительных стыков можно использовать специальные клейкие пленки, подбираемые под цвет кровли.

Все рассмотренные выше узлы и особенности их устройства применимы к кровле из металлочерепицы. Однако общие принципы устройства каждого узла можно применять и к другим видам кровли.

Балочный узел

К балкам стропила прикрепляются следующим образом. Главная задача крепления — не допустить скольжения стропила по балке, поэтому используются различные приемы.

1. В пятке стропила необходимо вырезать зуб и шип, в балке вырезают соответствующего размера упор.
2. От свисающего края балки место крепления должно отстоять на 25-40 см.
3. Гнездо для крепления должно быть глубиной 1/4 — 1/3 толщины балки.
4. Вместе с зубом вырезают шип, который не дает стропилу сдвинуться вбок. Такое соединение называют «зубом с шипом и упором».

Если крыша более пологая (угол ее наклона меньше 35 градусов), то стропила крепят таким образом, чтобы площадь их соприкосновения с балкой увеличилась. Тогда используют следующие способы:

• два шипа с двумя зубами,
• упором с шипом или без него,
• два шипа в замок.

Особенности стропильной системы двухскатной крыши

Двухскатная крыша – это наиболее распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем нетрудно, это можно сделать и самостоятельно. Данная установка стропильной системы предполагает наличие двух наклоненных друг к другу прямоугольных плоскостей, которые делают верхнюю часть строения треугольной.

устройство стропильной системы двухскатной крыши

Двухскатные крыши в основном состоят из стропил и мауэрлатов. Бывает наслонная и висячая стропильная система такого вида кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. Если нужно перекрыть больший пролет, прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Наслонные стропила имеют опоры на верхней части стен или же на венце сруба. В качестве опоры служат средние и нижние части стропильных ног.

варианты стропильной системы двухскатной крыши

Висячая стропильная система крыши – это конструкция, в которой стропила опираются на несущие стены, при этом промежуточных балок нет. Такой вид кровли приемлем для домов, в которых стены сделаны из легкого материала. Преимущество висячей системы в следующем: она отлично подходит для формирования длинных пролетов. Чтобы конструкция была прочна, используют прогоны, подкосы, стойки.

Кровля

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

• скатов (наклонных поверхностей);
• наклонных ребер;
• конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

• однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
• многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила.
По типу использованного материала выделяют следующие типы стропильных систем:

• Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
• Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
• Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

Особенности стропильного комплекса

Шатровая крыша относится к четырехскатному типу конструкций и имеет форму шатра. Конструкция стропильной системы представлена в виде равнобедренного треугольника, соединяющегося в одной точке, а основание выполняется в виде многоугольника. Квадратное основание крыши шатрового типа считается классическим, однако, его строение может быть выполнено и в другой форме. Четырехскатная шатровая крыша может быть выполнена в следующей конфигурации:

• трапециевидные скаты;
• мансардная кровля;
• эркерная или яндовая кровля;
• купольные скаты и круглое основание;
• наличие шести или восьми оснований.

Выбор материала

В основе стропильных конструкций лежит древесина. Существуют жесткие стандартны качества и размеров материала:

• влажность дерева должна быть меньше 18%;
• на каждом метре доски должно быть не больше 3-х сучков, их диаметр не должен превышать 3 см;
• недопустимы сквозные трещины;
• глубина несквозных трещин должна быть меньше половины длины доски.

У бруса должно быть сечение от 4 до 15 до 10 на 25 см. Показатель зависит от того, на каком расстоянии ноги будут располагаться друг от друга, а также от числа нагрузок от осадков на определенную область крыши.

При выборе материала внимание уделяется трещинам, сколам и другим дефектам. Найти ровную древесину невозможно

Важно, чтобы максимальная длина сучков не превышала трети толщины бруса

Виды и конструкции главных несущих компонентов крыши

Стропило, или стропильная нога — главный несущий компонент крыши, конкретно принимающий нагрузку, создаваемую весом кровельного пирога, осадками и ветром, и передающий эту нагрузку при помощи подстропильных систем стенам строения.

Для удобства будем анализировать виды стропилин на примере двухскатной кровли. Механика — не очень простой объект для сознания на основе поверхностных знаний, и поэтому лучше беседовать о простых системах, какие легко можно представить, пользуясь пространственным фантазией и простой логикой.

Итак, стропилины могут быть 2-ух главных видов — наслонные и висячие.

Важные виды стропилин: наслонные и висячие

Общие принципы при монтаже стропильных систем

Перед началом установки стропильной системы в строение крыши, по периметру здания или же под каждой стропильной ногой, устанавливают брусок, так называемый мауэрлат. Его кладут для того, чтобы потом сверху можно было бы спокойно устанавливать стропильную систему. Если дом возведен из кирпича, то мауэрлат закрепляют специальными штырями.

Определившись с тем, каким будет каркас крыши и угол наклона, можно приступать к сборке крайних стропил. Затем можно устанавливать конек, который будет соединять всю стропильную конструкцию, к нему же потом можно будет крепить промежуточное стропы.

При установке стропил расстояние между ними можно устанавливать на свое усмотрение, оно может быть и 60 сантиметров и все 90. Для более удобного монтажа всего кровельного каркаса используют доску, которая должна быть миллиметров 50 в толщину, а ширина доски должна составлять от 150 до 200 миллиметров. Доска шириной в 200 миллиметров, без всякого сомнения, будет давать основательность и прочность всей стропильной системе, даже если будут строить в северных регионах.

Деревянные части всей стропильной системы необходимо пропитать специальными растворами, которые будут обеспечивать пожарную безопастность и невозможность появления грибка на древесине, так как очевидно, что строение крыши должно быть защищено.
Устройство крыши не обязательно должна быть исключительно в форме треугольника. Просто это наиболее распространенный вариант, приемлемый для установки остальных элементов крыши.
