Выбор комплектующих для фрезерного станка с ЧПУ
Оборудование для фрезерной обработки из алюминиевой рамы
Следующим этапом является выбор компонентов для сборки самодельного оборудования. Оптимальным вариантом является использование подручных средств. В качестве основы для настольных моделей 3D станка можно использовать дерево, алюминий или оргстекло.
Для правильной работы всего комплекса необходимо разработать конструкцию суппортов. Во время их движения не должно возникать колебаний, это может привести к неточному фрезерованию. Поэтому перед сборкой все компоненты проверяются на совместимость друг с другом.
Рекомендации по выбору комплектующих для мини-фрезерного станка с ЧПУ, которые можно сделать своими руками:
- направляющие. Используются стальные шлифованные прутки диаметром 12 мм. Длина для оси x составляет 200 мм, для y — 90 мм;
- суппорт. Оптимальным вариантом является текстолит. Обычный размер площадки — 25*100*45 мм;
- шаговые двигатели. Специалисты рекомендуют использовать модели от принтера 24в, 5А. В отличие от приводов дисковода они имеют большую мощность;
- блок фиксации фрезы. Его также можно сделать из текстолита. Конфигурация напрямую зависит от имеющегося инструмента.
Блок питания лучше всего собрать заводской. При самостоятельном изготовлении возможны ошибки, которые впоследствии отразятся на работе всего оборудования.
Резьба по дереву: рисунки работ лобзиком и фрезером
Красиво, когда интерьер украшают картинами, выполненными на дереве. Вырезанные картины, изображающие различные истории, впечатляют своим видом. Вы и сами можете попробовать поработать с деревом, используя специальные инструменты.
Мастер в своей работе использует не только инструменты и сырьё. Ему нужны примеры, чтоб выполнялась резьба по дереву: фотографии, рисунки и эскизы. По ним мастер, как художник, создает свои композиции.
Мастер работает с различными инструментами: лобзиком, фрезером, бормашиной и др. Рассмотрим, как по рисункам выполняются работы.
Для начала приготовьте рабочее место, чтобы вам ничего не мешало, а все необходимое было под рукой. Позаботьтесь о хорошем освещении и удобной высоте поверхности для работы:
1) Выберите материал, с которым будете работать. Хорошо для работы лобзиком подойдёт ольха. Поверхность рабочей заготовки должна быть ровной и без сучков.
2) Вы можете придумать сами рисунок, который будете воплощать на дереве. Можно воспользоваться предложенными эскизами:
3) Желаемый узор перенесите на дерево. Это можно выполнить, используя кальку. Положите её на заготовку, сверху — листок с эскизом, и обведите карандашом все линии. Чтобы рисунок на заготовке не размазался и не испортил всю работу, пройдитесь по линиям лаком.
4) Приготовьте к работе лобзик. Умеренно натяните полотно инструмента. При слабой или слишком тугой натяжке полотно может поломаться.
Виды фрезерных насадок по дереву для электродрели
Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.
Сверло
Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.
Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.
На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.

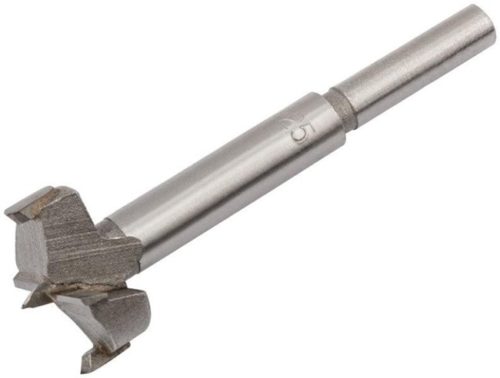

Сверло Форстнера
Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:
центральный заточенный конус
Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;
боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;
горизонтальные (основные) резцы
Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.
Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие. Сверло Форстнера сверлит отверстие с прямым «дном»
Сверло Форстнера сверлит отверстие с прямым «дном».
Пазовая
Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.

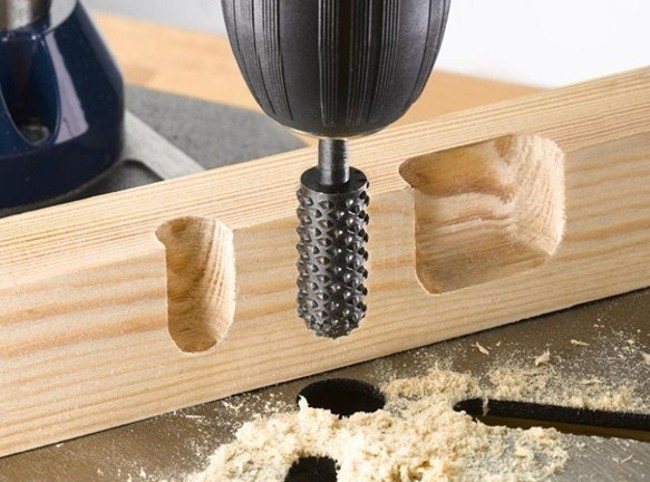

На фото пазовая фреза и результат её работы.
По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.
Торцевая, для снятия фаски, кромочная
Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:
Под петли
Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.
Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.
Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.
Пример такого использования на следующем видео:
Дисковая
Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.
Пример дисковой фрезы для дрели:
Трубчатая (коронка)
Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.
Набор коронок разного диаметра В наборе:
- два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
- набор самих коронок;
- шестигранный ключ для фиксации коронок на хвостовике.
Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.
Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.
Шарошка
Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:
Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.
Конструктивная особенность
Если фрезу покупают для дрели нужно рассмотреть совместимость их параметров. В концевой фрезе есть ряд отличительных особенностей в конструкции, имеются они и в других изделиях. От характеристики режущего зубца зависит чистота обработки металла.
Разной бывает форма лезвий – затылованными или остроконечными.
Остроконечные фрезы
У остроконечных фрез передние и задние зубцы плоские, их трудно точить.
После заточки уменьшается размер режущих элементов, поэтому их применяют не больше 2 раз.
Для затылованных лезвий нет подобных ограничений, им не страшны нагрузки и сколько раз их будут перетачивать.
Они обладают большей надежностью, сроком службы. Такие фрезы используют в дрелях и станках. У этих изделий плоская форма только передняя, на задней части накручена архимедова спираль.
Как сделать фрезер, рейсмус и фуганок
Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.
Изготовление фрезера из дрели
Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.
В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.
Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.
К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.
Как сделать фрезер из болгарки
Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.
Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.
На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.
Фрезер из двигателя от стиральной машины
Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.
Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.
Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.
ЧПУ фрезер
Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.
Рейсмус и фуганок из фрезера
Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.
На базе фрезера также можно сделать некое подобие данного агрегата.

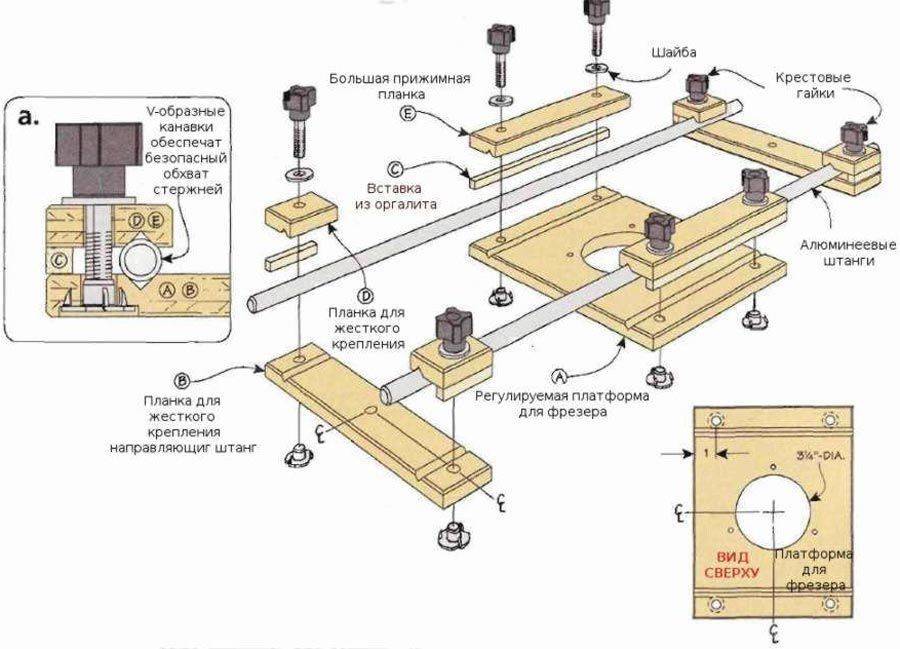

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина. Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.
Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.
Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео.
Электронный снегоход
С помощью шуруповерта выполняют не только лишь транспорт в движении, одновременно настоящий снегоход. Использовать для этой цели необходимо электромобиль, проведя ряд соответственных модернизаций. Нужно усовершенствовать раму электромобиля для установки на ее поверхность ведущего колеса. Заместо ведомых колес необходимо установить лыжи, пластмассовую баранку автомобиля сменять железным велосипедным рулем. Привод ведущего колеса осуществляется через цепную передачу от шуруповерта.
Сборка таковой чудо-техники займет не много времени, в, средств. Нашему клиенту остается издержки окупятся радостью малыша, которому тс с электроприводом станет реальным подарком.

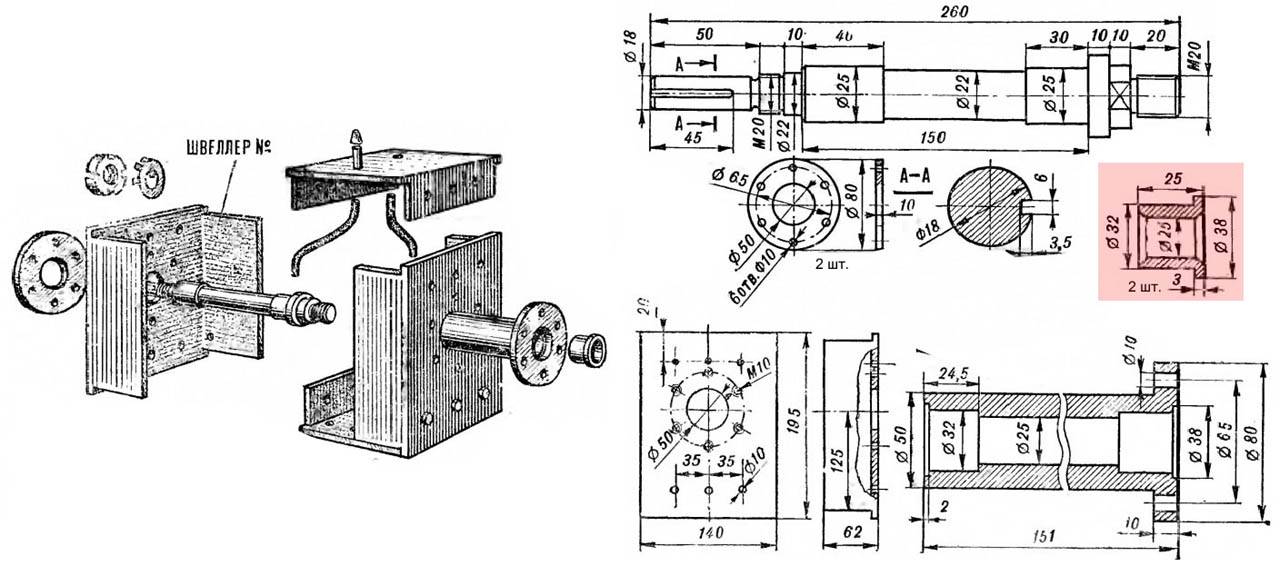

Выбор схемы изготовления
Сначала необходимо определиться с типом выполняемых операций. Дополнительно учитывается максимальный размер заготовок, их масса и конфигурация. Для домашнего применения рекомендуется сделать настольный фрезерный станок. Он будет монтироваться на самодельную или заводскую станину.
Обработка происходит за счет смещения рабочей головки относительно заготовки. Оптимальная схема — изменение высоты и наклона фрезерного станка и перемещение рабочего стола по осям координат X и Y .
Для реализации этого потребуются следующие компоненты:
- Станина. Она предназначена для установки оборудования и устойчивости станка. Фрезерная головка с электроприводом. Это должна быть заводская модель с конусом Морзе. Электродвигатель для привода головки. Оптимальная мощность — до 500 Вт. Коробка передач. Для домашнего использования можно применить ременную схему. Блок управления – выключатель и предохранители.
4 Лифт для бытового фрезера – полезное приспособление
При желании можно дополнительно сделать специальный лифт, который упростит процесс использования станка, собранного своими руками по описанной технологии. Тогда передвигаться будет каретка с инструментом, а рабочая поверхность останется неподвижной.
Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий. Кроме того, лифт повышает безопасность эксплуатации агрегата. Он дает возможность мастеру не контактировать с рабочим инструментом. Вы просто-напросто установите рычаг либо небольшой вороток и будете с их помощью передвигать лифт вдоль самодельной фрезерной установки.
Лифт самодельной фрезерной установки
Своими руками этот полезный элемент станка делается так:
Из текстолита вырезаете опорную пластинку. Монтируете ее на столешницу. Присоединяете две стойки к пластине
Важно! Стойки по отношению друг к другу ставятся строго параллельно. Ставите каретку на станок
Монтируете на нее фрезер.
Конструкция фрезерного стола
При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.
При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.
Фрезы для различных видов обработки на фрезерном столе
Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.
Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.
Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.
Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.
Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.
Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

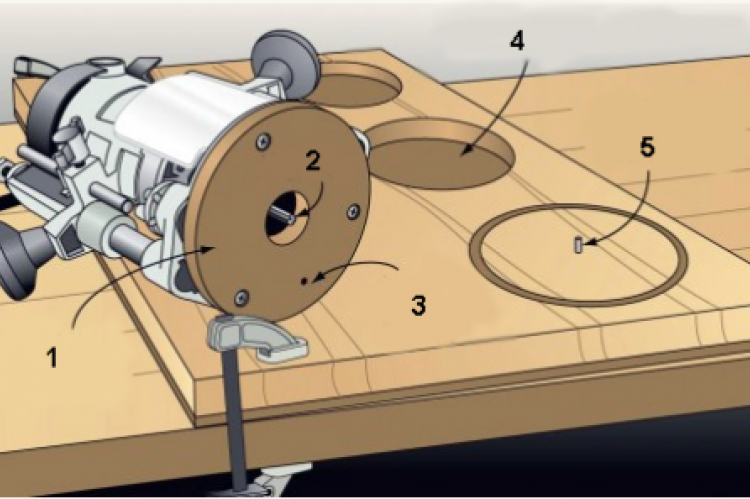

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.
Подробности
Столешница под фрезер
Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.
Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.
Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.
Простейший станок
Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.
При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.
Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.
Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.
Станок с вертикальным движением фрезы
Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.
Алгоритм сборки
До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,
как будет прикреплена дрель, которая будет заменять ручной фрезер:
- Отметьте на подошве или столе центр оси шпинделя.
- Вырежьте отверстие под выход электрического инструмента.
- Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
- Строго под прямым углом следует прикрутить косынку и стойку.
- Зафиксируйте корпус инструмента на основании.
Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.
https://youtube.com/watch?v=QuP_rPgy8Jc
Возможности прибора
При помощи фрезера производят множество операций по дереву: применение этого устройства ограничивает лишь фантазия пользователя. Он незаменим в столярных и мебельных мастерских, поможет при проведении отделочно-ремонтных работ. Среди наиболее распространённых возможностей выделяют:
- фрезеровка четвертей, канавок, пазов, как в качестве элемента конструкции, так и декора;
- профилирование при использовании кромки (изготовление плинтусов, наличников, карнизов, штапиков);
- решение бытовых задач – например, углубления для замков в двери;
- создание отверстий (сквозных или слепых);
- обработка торцов и кромкок;
- вырезание узоров, деталей, рисунков.
Новичкам лучше начинать с простейших деталей. Позже пользователи приобретают опыт и сноровку — тогда можно делать настоящие шедевры. Научившись хорошо работать на фрезере, можно даже создать собственный востребованный бизнес.
Как сделать фрезер из болгарки
Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.
Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.
На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.
Особенности конструкции и устройство фрезера
Фрезер — это агрегат для обработки дерева или металла, предназначенный в основном для выпиливания технологических выемок. Приспособление состоит из корпуса, в котором расположены ключевые узлы, мотора и держателя для установки переходников-цанг для фрез. В нижней части агрегата предусмотрена платформа из литого или штампованного металла.
При включении электродвигатель фрезера сообщает вращение на вал и приводит в движение насадку-фрезу. Инструмент позволяет без затрат времени и лишних усилий проделывать пазы и полости в древесине, обрабатывать края деталей или создавать резьбу.
Дополнительные защитные элементы
Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.
Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.
Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.
Порядок сборки фрезерного станка
Главный вопрос – расположение двигателя. Оптимальное – нижнее, под столом. На его валу, направленном вертикально вверх, устанавливается та или иная фреза. Для этого с обратной стороны столешницы крепится монтажная пластина с вырезом круглой формы. На ней двигатель и фиксируется. Или используется передача (ременная), но это несколько усложнит конструкцию.
Другой вариант – с горизонтальным расположением двигателя. Может быть, такой фрезерный станок покажется удобнее?
Дополнительно
Необходимо продумать схему включения станка и элементы защиты. Что рекомендуется в обязательном порядке:
- кнопка экстренной остановки;
- система пылеудаления;
- подсветка рабочей зоны:
- ограждающий экран.
В процессе фрезерования могут пригодиться прижимы. С их помощью, к примеру, небольшая панель крепится на доске, которая выполняет функцию направляющей. Это удобно, когда приходится подвергать обработке мелкие (или тонкие) заготовки из дерева. Например, такие.
Стационарные (приваренные к раме) струбцины – не лучшее решение. Гораздо удобнее работать со съемными приспособлениями, которые несложно переустановить, в зависимости от специфики фрезерования.
Тем, кто предполагает заняться изготовлением мелких художественных поделок из древесины, можно посоветовать сделать фрезерный станок на основе эл/дрели. Закрепить ее на штативе несложно.
Или так. Для выборки пазов, снятия фасок – хорошее решение.
Инструмент будет зажиматься, как и сверло, в патроне. Но сфера применения таких мини-станков сильно ограничена. И по мощности двигателя, и по выбору фрез. То же касается моделей на основе «болгарки».
Информации достаточно, чтобы своими руками сделать простейшую модель фрезерного станка. Сборка более сложных модификаций – например, с регулировочным люфтом – требует определенных знаний и расчетов. Практика показывает, что для решения задач, с которыми приходится сталкиваться в быту, все их возможности редко используются. По сути, это уже полупрофессиональное оборудование, поэтому автор не считает целесообразным рассматривать особенности его конструирования в данной статье.
С появлением опыты в обработке древесины не составит труда что-то переделать, усовершенствовать, видоизменить. Можно своими руками собирать различные приспособления для работы с самодельными фрезами. Но все это – уже несколько иные темы, требующие предметного рассмотрения.
Основные виды насадок
Для работы на фрезере используют торцевые фрезы, у которых диаметр хвостовика 0.6, 0.8 и 1.2 см. Они продаются поштучно или в виде набора, где в составе есть все самые популярные виды фрез. Можно встретить наборы, где длина хвостовика составляет 0.7 см, но под них весьма трудно подобрать и найти цангу. В зависимости от назначения и формы реза фрезы могут быть пазовыми и кромочными.
Ко вторым можно отнести:
- Галтельные.
- Профильные.
- Дисковые.
- Конусные.
- Калевочные (четвертьвалик, калевка).
Общий признак кромочных фрез – это наличие подшипника, который будет играть роль упора.
К пазовым фрезам можно отнести:
- Галтельную.
- Прямоугольную (прямую).
- V-образную.
- «Ласточник хвост».
К пазовых фрез нет упорных подшипнико,в и они дают возможность делать рез и на кромках, и на пласты. Ест много прямых фрез с подшипников в верхней части, сразу же над режущей кромкой. Обычно диаметр соответствует размеру режущей части, что дает возможность сделать криволинейные фигуры по шаблонам.
