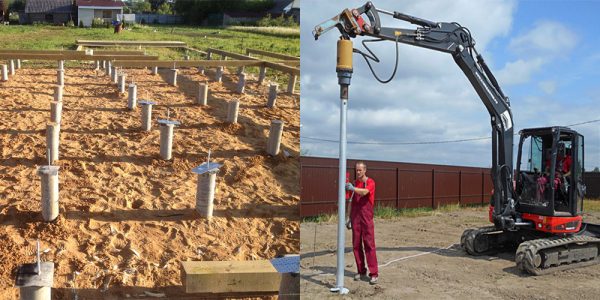

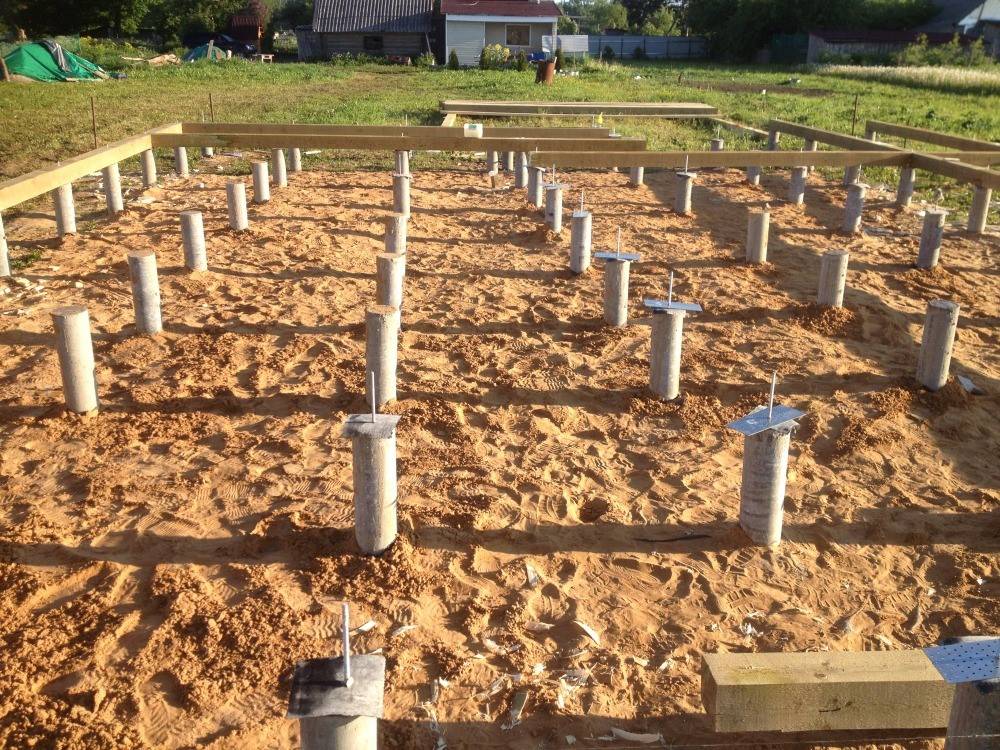

Фундамент на трубобетонных сваях

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

перекрыть горизонтальное движение плывунов;
снизить влияние обводненной почвы;
контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

Технологии устройства буронабивных свай

В зависимости от технологии обустройства, все буронабивные сваи классифицируются на три вида:

Опоры, сформированные без оболочки;
Опоры с извлекаемой и постоянной оболочкой

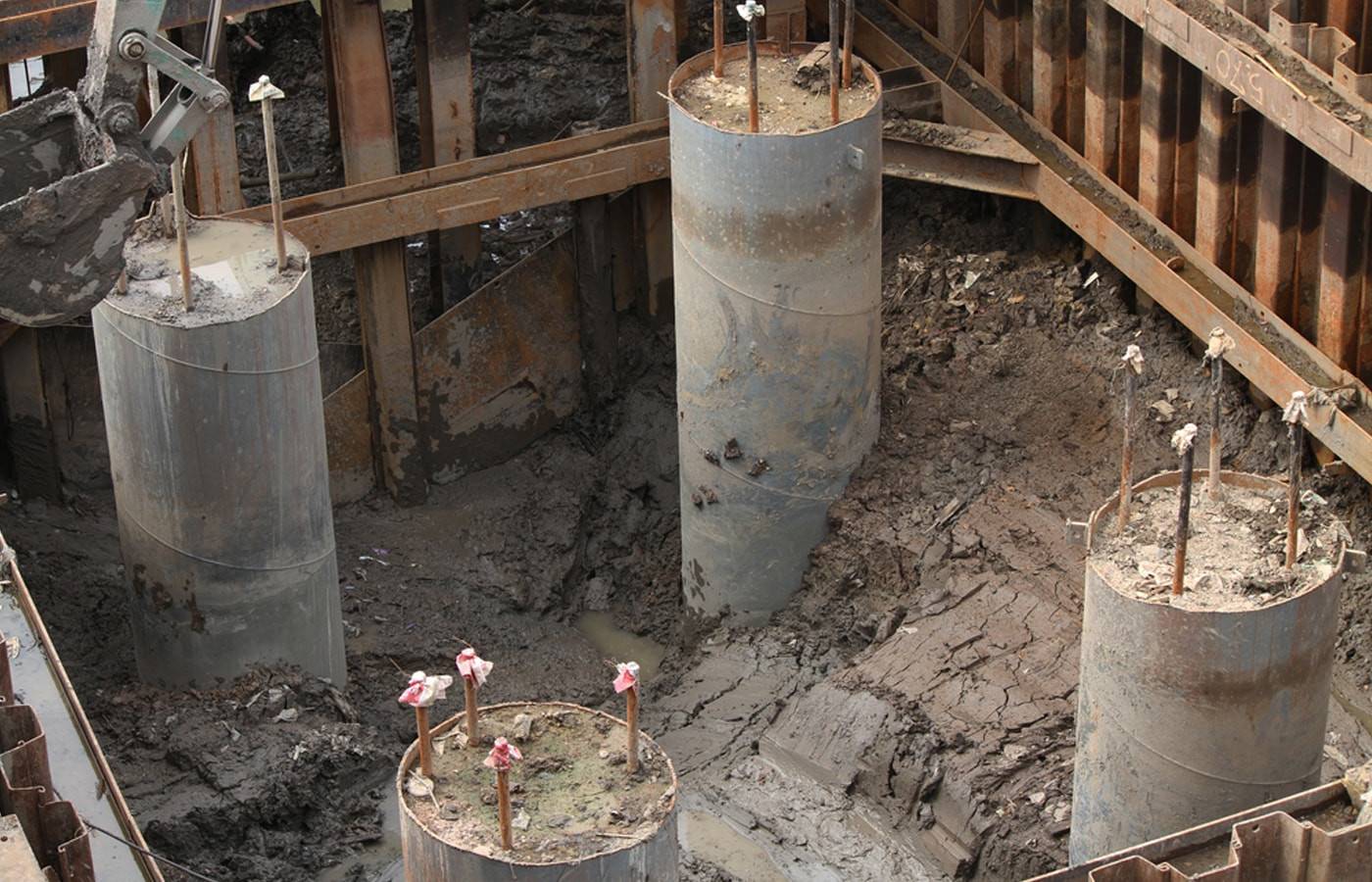

В качестве оболочки применяются обсадные трубы — цилиндрические стальные конструкции, стыкующиеся между собой посредством резьбового либо анкерного соединения

Бурение скважин под сваи без оболочки не сопровождается их использованием, что возможно лишь в условиях устойчивых (не склонных к обвалам грунтов) с минимальным уровнем грунтовых вод.Важно: при необходимости в процессе бурения без обсадных труб может использоваться бентонитовый раствор, который подается в разрабатываемую скважину, вымывает из нее грунтовые массы и оседает на стенках полости, формируя корку, препятствующую осыпаниям почвы

Рис: Обсадные трубы для бурения под сваиТехнология создания буронабивных свай с извлекаемой оболочкой реализуется при работе в проблемных, насыщенных влагой грунтах. Обсадная труба, в данном случае, предотвращает обрушение стенок скважины и изолирует полость от грунтовых вод. Демонтаж обсадки происходит после заполнения скважины бетоном. Создание свай с постоянной оболочкой практикуется при работе в глинистых грунтах, песках и супесях с высоким уровнем грунтовых вод, которые могут разрушить тело сваи на стадии отвердевания бетонного раствора.

Правила выполнения работ

Бурение под защитой обсадной трубы

При установке обсадки и выполнения набивки используют нормативные документы СП 24.13.330, СП 28.13.330, СП 45.13.330, а также руководства отраслевого и ведомственного значения. Для конкретного случая составляют проект производства работ (ППР), типовые карты технологии на процесс.

Сверлильной установкой со шнеком или буром делают проход выбранного сечения и протяженности. Устье скважины обсаживают стальным участком трубы. Уширение внизу выполняют, если это есть в проекте. Проводят документальное освидетельствование скважины после окончания бурения. В ствол ставят арматурную конструкцию для повышения несущей способности. Бетонирование проводят способом перемещающейся оболочки, используют бетонолитные трубы. Они бывают прямого или телескопического вида.

Технологии монтажа

Правильная технология монтажа – залог надежности фундамента. Выделяют несколько технологий устройства буронабивных свай. Краткая характеристика каждого вида приведена в таблице:

№	Технология	Детализация
1	Fundex	– разработана для использования в сейсмически опасных районах; – глубина расположения пятки свай – более 45 м.п.; – предназначена для строительства фундамента объектов повышенной опасности (военные объекты, гидростанции и т.п.); – отсутствует выемка грунта, его уплотняют от оси сваи к краям.
2	Double Rotary	– разработана для использования на сыпучем грунте; – рекомендована для использования в районах плотной застройки; – совмещает в себе технологию шнека и вращение инвентарных (обсадных) труб.
3	CSP	– разработана для обводненных грунтов или участков с сыпучим грунтом; – предназначена для буросекущих свай; – отличается наличием установок с двойным вращателем; – предполагает поочередное армирование свай (через одну). Причем сначала устанавливают бескаркасные сваи.
4	CFA	– предполагает бурение скважины, заполнение ее раствором и затем погружение каркаса в бетонный раствор.
5	Casing	– предполагает использование обсадной трубы с келли-штангой. При этом труба подается секциями; – Келли-штанга – это телескопическая штанга, которая раздвигается в процессе бурения скважины.
6	Вибрационный способ	– предполагает передачу вибраций через обсадную трубу; – используется на слабых грунтах.

Обсадные трубы для буронабивных свай

Расчет и схема расположения буронабивных свай

Какие плюсы применения свайно-ленточного фундамента

Забивные и буронабивные железобетонные сваи

Без этой технологии было бы нереально сложно возводить дома в местах в болотистой глинистой местности, на участках где довольно большая глубина промерзания грунта. Также его безусловными преимуществами является:

доступность. Эта технология не нуждается в значительных финансовых вложениях, ее могут позволить люди со средним доходом;
чтобы положить фундамент, не нужно специальной техники либо дополнительных знаний, эту работу может сделать каждый, лишь бы было желание;
скорость. Возвести здание с его применением намного быстрее;
использование свай позволяет успешно применять эту технологию на рельефной местности;
уменьшение контакта свайного фундамента с ростверком с землей уменьшает теплопотери дома.
ну и самое главное такой фундамент отлично противостоит пучению и сдвигам грунта в сезонное время года.

Но чтобы полностью охарактеризовать этот вид фундамента, стоить рассмотреть его недостатки.

Еще одним минусом в использовании буронабивного фундамента с ленточным ростверком является сложность расчетов. Рассчитать количество необходимых материалов, а также максимальный уровень тяжести, который сможет выдержать такая конструкция, смогут лишь специалисты.

Реферат патента 2013 года ТРУБОБЕТОННАЯ СВАЯ С УСИЛЕННЫМ ОСНОВАНИЕМ И СПОСОБ ЕЕ СООРУЖЕНИЯ

Изобретение относится к строительству, а именно к конструкциям свай, и может быть использовано при возведении свайных фундаментов при строительстве зданий и сооружений, и прежде всего – мостовых опор, сооружаемых на слабых грунтах, в первую очередь, на грунтах речных или морских акваторий. Трубобетонная свая с усиленным основанием содержит наружную металлическую оболочку в виде трубы с арматурным каркасом, выполненным из продольных стержней арматуры, расположенных по контуру оболочки, заполненную бетоном. Наружная металлическая труба-оболочка выполнена неизвлекаемой. Трубобетонная свая дополнительно содержит укрепляющий элемент, образуемый из внутренней сваи, состоящей из цилиндрической части и забивного наконечника в форме усеченного конуса, и элемента уширения, образованного из бетонной конструкции цилиндрической формы, разделенной на сегменты с возможностью их перемещения в радиальном направлении с поворотом вокруг горизонтальной оси, и объединенного в монтажном положении с внутренней сваей. Внутренний диаметр в верхней части элемента уширения больше внутреннего диаметра в нижней части. Технический результат состоит в снижении материалоемкости и трудоемкости, повышении технологичности и надежности конструкции. 2 н. и 2 з.п. ф-лы, 2 ил.

Классификация

Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.

Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.

Расчет буронабивного фундамента с ростверком

Стоимость свайного фундамента

Цена формируется из отдельных частей, в частности:

забивка сваи – от 6000 руб/м.п.;
стоимость сваи – от 3 000 руб. (сечение 30х30 мм.);
устройство железобетонной ленты ростверка – от 4 000 руб.

Общая стоимость свайного фундамента зависит от числа свай, их вида, глубины заложения, вида обвязки и удаленности от компании, предоставляющей услуги по доставке и забивке. Безусловно цена свайного фундамента существенно снижается при выполнении работ своими руками.

Заключение

Несмотря на то, что свайный фундамент используется в частном строительстве реже, нежели ленточный, он вполне может составить ему конкуренцию с позиции затрат. А его надежность обеспечивается соблюдением технологии, точным расчетом, выполнением инструкции по монтажу и использованием качественных строительных материалов.

Буронабивные сваи: за и против

Если стройплощадка находится в зоне, где применение технологий, вызывающих малейшую вибрацию грунта – без буронабивных свай, как правило, не обойтись.

Однако технология их изготовления, хоть и отработана, но довольно трудоемка и требует точного соблюдения. Уровень профессиональной подготовки и опыт сотрудников, выполняющих эти работы должен быть соответствующий, так как этот процесс, в зависимости от состояния грунтов на участке имеет массу нюансов. Буронабивные сваи, фото:

В слабых, песчаных, пылеватых грунтах, на торфяниках и в некоторых других случаях поверхность буронабивных свай получается неровной. Такая поверхность более подвержена разрушительному воздействию влаги и силам пучения при промерзании почвы, чем гладкая поверхность готовых забивных свай. Смотрите так же:

Как закрыть свайный фундамент
Усиление свайного фундамента

Конструктивные особенности свайного основания

Благодаря резиновым уплотнительным кольцам, места соединений прочны и герметичны. Готовая свая представляет собой трубу с установленным внутри армокаркасом, залитым бетоном.

Особенности: опору из ПВХ трубы, заполненную монолитным железобетоном, относят одновременно к сваям и столбчатым фундаментам. И то, и другое определение верно.

Когда возводят?

Свайный фундамент через точечные опоры передаёт нагрузку от веса здания или сооружения, минуя слабый слой почвы, на твёрдое основание (суглинистые, каменистые и скалистые грунты).

При расчёте должно сохраняться неравенство между удельной нагрузкой дома и сопротивлением грунта. Последняя величина должна значительно превышать давление строения.

Свайное основание из труб монтируют для домов, которые представляют собой:

каркасные,
щитовые,
брусовые и бревенчатые (срубы) строения.

Фундамент из труб большого диаметра способен выдерживать нагрузку двухэтажных зданий такого типа.

Свайное основание из канализационных ПВХ цилиндров не возводится для домостроений из сборного и монолитного железобетона, кирпича и камня, из-за их большого веса.

Требования к стройматериалу

Трубы безнапорной канализации наиболее популярны среди индивидуальных застройщиков. В качестве оболочки сваи используют гладкие канализационные трубы (КТ).

Гофрированные изделия в качестве свай не годятся для возведения фундаментов. Ребристая поверхность КТ будет сцепляться с пучинистым или замёрзшим грунтом, что вызовет смещение и деформацию опоры.

Застройщики для фундаментов на своих приусадебных участках в основном приобретают КТ диаметром 160 мм, толщиной стенки от 3,2 до 4 мм. Длина труб может быть 500, 1000, 2000 и 3000 мм. Это позволяет стыковать разные секции для получения опоры нужной высоты.

Несущая способность сваи напрямую связана с её диаметром. Чем он больше, тем более мощным получается монолитный железобетонный столб. Одна труба ø 160 мм способна нести нагрузку в несколько сот килограммов.

Виды и характеристики

Разные условия строительства обусловили наличие нескольких разновидностей буронабивных свай. Обобщенная характеристика приведена в таблице:

№	Классификационный признак	Детализация
1	Конструкция	– цилиндрические;– с подошвой.
2	Технология устройства	– без оболочки; – снимаемая оболочка; – не снимаемая оболочка.
3	Устройство	– равномерного сечения; – с камуфлетной пятой; – буроинъекционные; – буросекущие.
4	Ростверк	– низкий; – обычный; – высокий.
5	Диаметр	200-1000 мм.

Более подробный обзор технических характеристик, приведенных в таблице.

1. По конструкции:

цилиндрические. Данный тип свай отличает правильная цилиндрическая форма и одинаковое сечение по всей длине изделия;

с подошвой. Опорная подошва позволяет повысить устойчивость опоры, и ее несущую способность. Визуально такую сваю отличает более широкая нижняя часть.

2. По технологии устройства:

без оболочки. Такой вариант является самым быстрым и наиболее экономичным из всех других. Однако его применение ограничено свойствами грунта. Буронабивные сваи без оболочки допустимо применять только в прочных, устойчивых к осыпанию грунтах, а также при минимальном уровне грунтовых вод;

снимаемая оболочка. Эту функцию принимает на себя обсадная труба, которая постепенно вынимается по мере заполнения скважины раствором;

неснимаемая оболочка. Случай аналогичный предыдущему, но обсадная труба остается в почве.

3. По устройству:

равномерного сечения;

с камуфлетной пятой (расширяющиеся к низу). Это позволяет увеличить площадь подошвы сваи и ее несущую способность. Используется на слабых грунтах. Чтобы получить пятку, взрывается полость в нижней точке скважины. Затем полость заливается раствором;

буроинъекционные. В данном случае бурят скважину небольшого диаметра, которую заполняют смесью цемента и отсева;

буросекущие. Это аналог технологии строительства фундаментов «стена в грунте». В этом случае расстояние между буронабивными сваями настолько незначительное, что получается сплошная лента из свай. По сути – это аналог ленточного фундамента, обладающий повышенной прочностью.

4. Ростверк

Конструктивно ростверк – это верхняя часть фундамента, благодаря которой нагрузки распределяются равномерно на сваи.

низкий. Позволяет повысить несущую способность сваи благодаря тому, что ростверк помещается ниже уровня промерзания почвы;
обычный. Расположен на грунте;
высокий. Размещается на высоте 200-300 мм над уровнем грунта. Высокий ростверк незаменим при сложном рельефе местности.

5. Характеристики и размеры:

глубина заложения – до 40 метров;

диаметр – 250-1000 мм. Диаметр буронабивных свай зависит от веса будущей конструкции. Так в промышленном строительстве востребованными является размеры более 500 мм. Популярные в частном строительстве размеры, а также их несущая способность и расход бетона указаны в таблице:

несущая способность буронабивной сваи 200-400 т. (при изготовлении механизированным способом) и до 7 т. (при изготовлении своими руками);

минимально допустимое количество стержней арматуры – 6 шт. для промышленного строительства, и 4 шт. для частного;

минимально допустимая толщина продольных стержней арматуры – 18 мм. для промышленного строительства, и 8-12 мм. для частного;

толщина поперечных элементов – 4-8 мм. или листовой металл.

Размеры свай определяются проектом.

Что это такое, характеристики свайных опор

Виды свай

Буронабивные сваи

Они имеют несколько разновидностей, основная из них – баретт. Преимущество этой разновидности заключается в том, что она обладает высокой несущей способностью. Форма буронабивных свай – прямоугольная. Баретт используют для равномерной передачи давления стен и предметов, находящихся внутри здания, на фундамент. Методов погружения буронабивных свай существует множество. Основные из них:

Способ раскатки слоя грунта.
Способ вибропогружения трубы для обсадки.
Бурение происходит ударно-канатным способом.

Погружение буронабивных свай

Чтобы произвести бурение, используют специальный станок. Бурение происходит двумя способами: ударный, вибрационный. Затем происходит погружение свай (методы будут рассматриваться далее), их бетонирование

Внимание: при установке буронабивных свай нужно четко следовать точному алгоритму действий

Деревянные сваи

Их используют в местах со слабой несущей способностью слоя грунта. Материалом данных свай являются стволы сосен. Если невозможно найти данный материал, позволяется использовать стволы другого дерева – дуба. Перед установкой нужно запастись специальными инструментами, а точнее молотами:

Паровоздушными
Механическими
Вибрационными

Погружение деревянных свай

При погружении концы свай делаются острыми. Также при погружении в почву, можно на концы свай надеть специальные башмачки, сделанные из металла. Бывает, что длины свай недостает. В этом случае применяют их наращивание.

Железобетонные сваи

Погружение железобетонных свай

Здесь все нагрузку конструкции передают на грунт. В данном виде свай в материале используется тяжелый бетон. Давление передается посредством трения железобетонных свай и слоя грунта. Метод погружения железобетонных свай – забивка. Забивка происходит молотом (гидравлическим). Материал вообще не деформируется, остается в прежнем состоянии без потери своих характеристик. Перед погружением железобетонных свай необходимо определить несущую способность почвенного покрова.

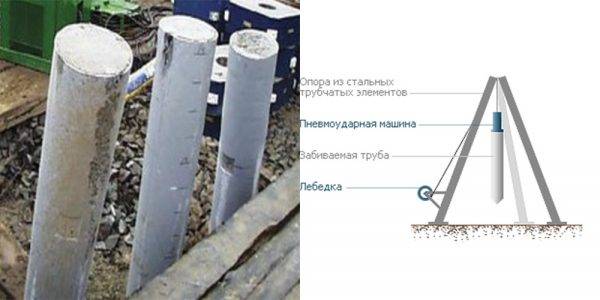

Трубобетонные сваи

Погружение трубобетонных свай

Используют для придания большой прочности основания дома. Для погружения применяют трубу (материал – сталь). Метод погружения – забивка. Для забивки трубобетонных свай используют пневмоударную машину. Используют в местах со слабой несущей способностью слоя грунта (глинистой, песчаной, влажной).

Шпунтовые сваи

Их не используют для постройки обычного жилого дома. Они применяются для постройки временных конструкций, которые в будущем будут снесены. Шпунтовые сваи могут быть сделаны из разного материала, они бывают железобетонные, стальные, деревянные. При погружении их устанавливают рядом друг с другом для того, чтобы они не пропускали внутрь воду. Данная конструкция имеет название: шпунтовая стена.

Грунтоплавленые сваи

Перед погружением происходит нагрев почвенного покроя, из-за чего изменяются физико-химические свойства грунта. После данного процесса устанавливается нужная плотность грунтового слоя для дальнейшего погружения свай. Сначала делают дегидратацию, то есть отделяют молекулы воды от грунта (осушение). Затем происходит спекание – это делают для того, чтобы материал перешел в твердое состояние. Потом грунт подвергают плавлению. Далее над расплавом проводят гомогенизацию (нагревание) – данный процесс проводят для придания почвенному покрою однородности. После нагрева массу охлаждают. Грунт становится твердым и приобретает молекулярную кристаллическую решетку. После данного длительного процесса грунт приобретает необходимые для погружения свай физические, химические и механические свойства.

Погружение грунтоплавленных свай

Для строительства обычных жилых домов используются следующие виды свай: буронабивные, деревянные, трубобетонные. Изредка применяются грунтоплавленые. При установке данных видов свай следует соблюдать правила и иметь при себе специальные инструменты и оборудование.

Что такое свайно-ростверковый фундамент

Какой фундамент лучше возвести для газобетонного дома?

Технология монтажа буронабивных свай: пошаговая инструкция

Типы опор

Материал	Конструктив	Специфика
Железобетон	Изготавливаются из бетона марки 300 и выше, внутри армируются. Бывают различной формы: круглые, квадратные, двутавровые, имеют заостренное окончание.	Перед монолитную опору осматривают на предмет отсутствия трещин, сколов, повреждений. Верх сваи защищают стальным оголовком, предотвращающим повреждения монолита от ударов молота.
Древесина	Изготавливают из твёрдых пород дерева. Имеют заостренный заглубляемый конец с металлическим остриём. Верхняя ударная часть стягивается металлическим кольцом для предотвращения растрескивания во время ударов.	Для повышения прочности основания используются «пакеты» — связка нескольких свай, которая забивается вместе.
Металл	Труба с острием и оголовком.	Чаще используется в частном строительстве. Сталь более технологична, чем бетон и гораздо надежнее дерева. Могут быть забиты в грунт при помощи ручного молота.

Технология создания буронабивных свай

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур

Чтобы проведение расчетов и строительство дома на данных основаниях было верным, необходимо руководствоваться ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84, а также ТР 100-99. В данных нормативных документах указываются параметры готовых и приготовляемых свайных элементов. Поэтапно же технология выглядит так:

Строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай.

Отметить место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбить колышек.
Убрать жилки, чтобы получился участок с точными местами разметок под бурение шурфов.

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур. Таблица расчетов диаметра свай по СНиП и ГОСТ такова:

Диаметр сваи (мм)	Площадь опоры (см2)	Несущая способность (кг)	Объем бетона (м3)	Количество вертикальных прутков арматуры (шт)	Расход арматуры (м/п)
150	177	1062	0,0354	3	7
200	314	1884	0,0628	4	9
250	491	2946	0,0982	4	10
300	707	4242	0,1414	6	14
400	1256	7536	0,2512	8	18

В целом же данные СНиП применяются для расчетов только исходя из того, какая несущая способность буронабивной сваи требуется в каждом индивидуальном случае. Глубина погружения сваи должна быть ниже точки промерзания грунта минимум на 30 см. Поэтому необходимо для начала осуществить бурение скважин, а только потом заливать их бетоном, однако на практике и при изготовлении основы своими руками, данный вариант неприемлем: готовые шурфы могут осыпаться, пока идет бурение остальных шурфов.

Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Таким образом получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра.

Для увеличения несущей способности фундамента необходима арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы повышают стойкость свай на разрыв. А вот сделать армирование несложно: взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас посредством вязальной проволоки или сварки.

Осталось лишь погрузить на дно скважины обсадную трубу, залить смесь на треть, затем поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

Расчёты

Целью расчётов является определение оптимального количества свай, которые бы обеспечили стабильное положение дома относительно грунтового основания.

Расчёт свайного фундамента из КТ состоит из нескольких этапов:

определение оптимального веса дома;
определение характеристик грунтового основания;
план расположения свай и их количество;
расчёт длины КТ.

Определение оптимального веса дома

Также принимается во внимание максимальное количество людей могущих находиться в доме одновременно. Чтобы застраховаться от просчётов, полученный результат умножают на коэффициент надёжности (k = 1,1)

Характеристики грунта

Свайный фундамент устанавливают в местах, где верхний пласт земли обладает слабой структурой (глинистые, пучинистые и болотистые почвы)

Поэтому важно опереть трубы на нижний твёрдый слой грунта

Сопротивление грунта можно узнать из вертикальной съёмки с привязкой к месту строительства. Документ хранится в отделе архитектуры и землеустройства местной администрации.

Помимо этого в данных геологоразведки указана глубина промерзания почвы и уровень грунтовых вод, что необходимо будет знать при расчёте длины сваи.

Количество и план расположения свай

Корректируя оптимальное количество свай, выдерживают соответствие удельной нагрузки сопротивлению грунта. Условную удельную нагрузку получают путем деления суммы нагрузок на площадь дома. Она должна быть меньше на 10 – 15% сопротивления твёрдого грунтового основания.

Чтобы получить необходимое количество точечных опор, нужно общую массу строения поделить на максимальную несущую способность отдельной опоры.

СНиП 24.13330.2011

После этого составляют план расположения свай, соблюдая следующие условия — опоры должны устанавливаться с интервалом не более 1,5 – 1,6 м, по углам периметра здания и в местах пересечения внутренних стен. Это делается для того, чтобы нагрузку от дома равномерно распределить по всей длине ростверка.

Длина опор

Длину опор рассчитывают исходя из:

глубины промерзания почвы,
уровня грунтовых вод,
отметки нахождения твёрдого грунтового основания.

Также учитываю высоту наземной части трубы (минимум 300 мм).

Например, глубина промерзания составляет 300 мм, прочный грунт находится ниже на 100 мм, а уровень грунтовых вод ещё ниже — на глубине 1500 мм, то подземная часть сваи будет равна 700 мм. С учётом наземной высоты сваи длина КТ будет равна 1000 мм.
