Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж

Монтаж свай своими руками

Плюсы и минусы свайного фундамента и винтовых свай

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

Высокая скорость и предельная простота работ при самостоятельном их выполнении;

Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

Сложность проведения расчетов при проектировании;

Возможность применения только для легких зданий;

Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

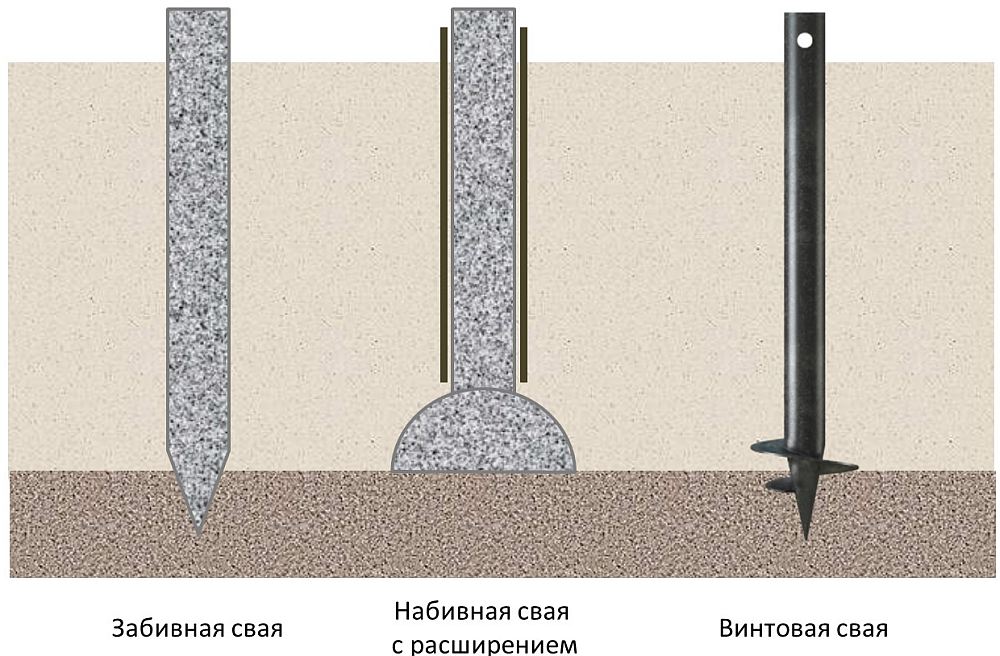

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

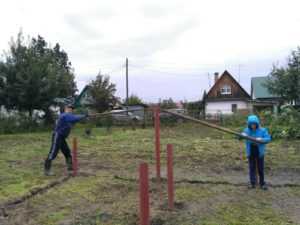

Как самостоятельно закрутить винтовые сваи

Подготовив несколько отверстий, было решено пробовать вкручивать своими силами. Работали вдвоём, причём сваи вкручивались относительно легко и останавливались примерно на одном уровне. Ориентировочно – это 170-180 см. Судя по всему на этой глубине начинался другой более плотный материал, а может быть такие же – большие камни. Глубина промерзания в нашем регионе гораздо меньше.

Работа велась стандартным способом: в технологическое отверстие вверху сваи вставляли согнутый лом. С двух сторон лом удлиняли кусками труб по 2,5-3 метра. Получался довольно хороший рычаг, благо место под строительство заранее было подготовлено. Контроль вертикали вели обычным пузырьковым уровнем, без использования двухстороннего магнитного. Ямки засыпали и трамбовали тем грунтом, который из них извлекли.

После того, как все сваи были вкручены, на трубах сделал разметку горизонта, чтобы обрезать их в одну плоскость. Для этого применялся обычный гидравлический уровень. У меня есть лазерный, но в яркий солнечный день такой вариант не годится. Первоначальная высота сваи была отмечена 100 см., соответственно на более высоком уровне участка она получилась 80 см. И это хорошо видно на фото.

Чтобы точно отметить горизонтальный рез по периметру всей трубы, использовался обычный лист бумаги формата А4. Его как раз хватает, чтобы обернуть сваю диаметром 89 мм. и при этом сделать точную аккуратную разметку. Чёрный маркер хорошо был виден на рыжем цвете железной трубы.

Маленькая «болгарка», 4 тонких отрезных диска на 115 мм., 45 минут неторопливой работы и все сваи были обрезаны в один уровень. Остатки лишних отрезанных труб получились от 40 до 65 см. И не забывайте одевать защитные очки или маску. Глаза у вас одни и других не будет…

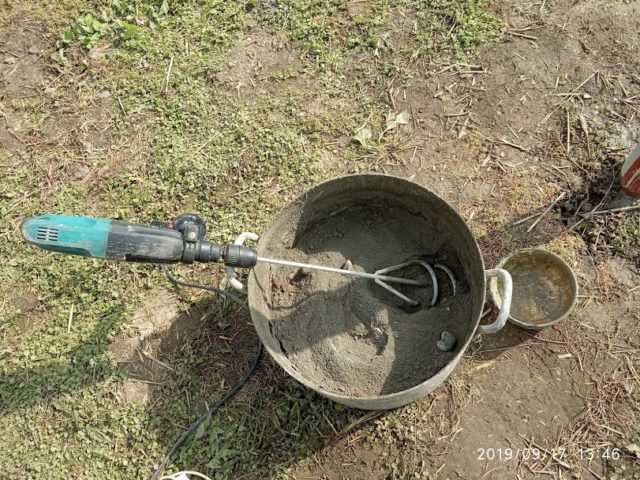

Теперь предстояло залить сваи бетоном. Заранее был приготовлен речной песок (примерно 40-50 ведер) и 2 мешка цемента марки 400. Раствор готовили в старом алюминиевом баке, который раньше служил в столовой или общепите. При помощи перфоратора и насадки-миксера такая работа не составила особого труда. Цемент и песок смешивались в пропорции 1:3.

Через некоторое время после заливки и трамбовки (обычная арматура 6-8 мм. для прокола раствора), бетон даёт усадку. Приходится подливать раствор в уровень труб ещё 6-8 см. Стоит это учитывать и не устанавливать оголовники сразу.

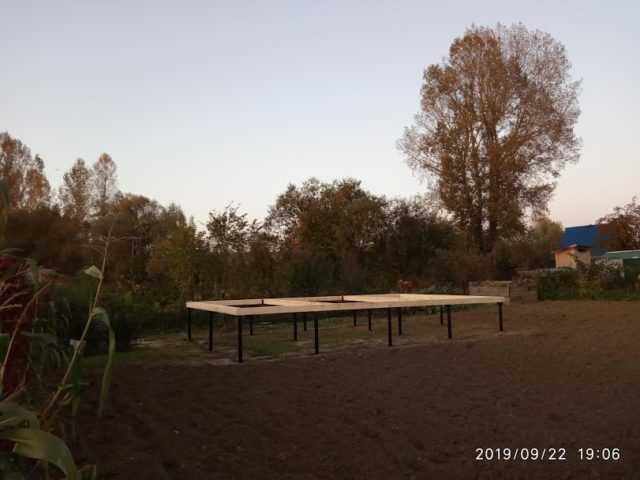

На следующий день были установлены и приварены оголовники. Монтаж элементарный: одеваешь сверху на трубу и привариваешь вертикальным швом (я делал именно так). Со сварных швов был удалён шлак небольшим молотком.

Так как у меня есть хороший краскопульт, компрессор и длинные кислородные шланги, решил покрасить винтовые сваи в чёрный цвет. Использовалась краска по металлу и ржавчине 3 в 1.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Основные плюсы свайно-винтового фундамента

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

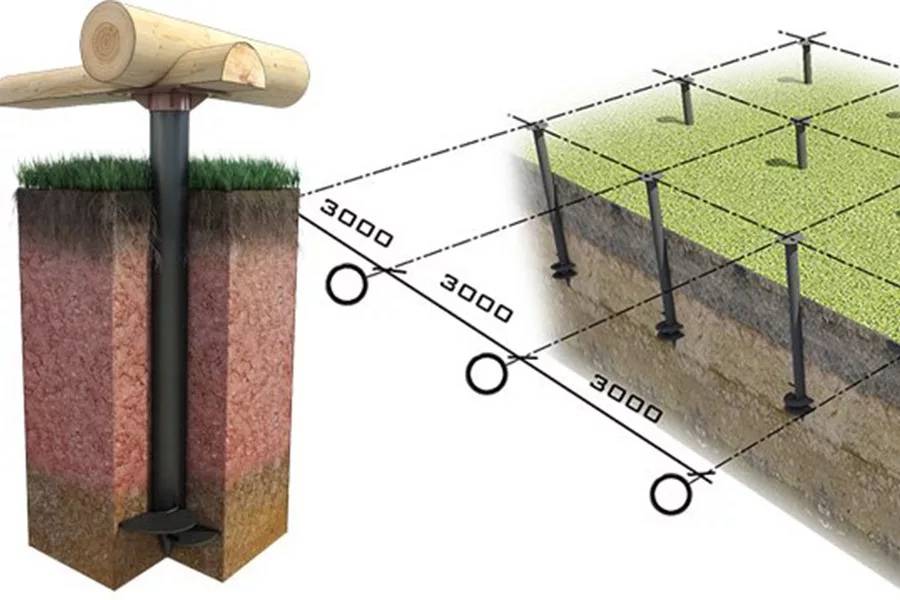

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

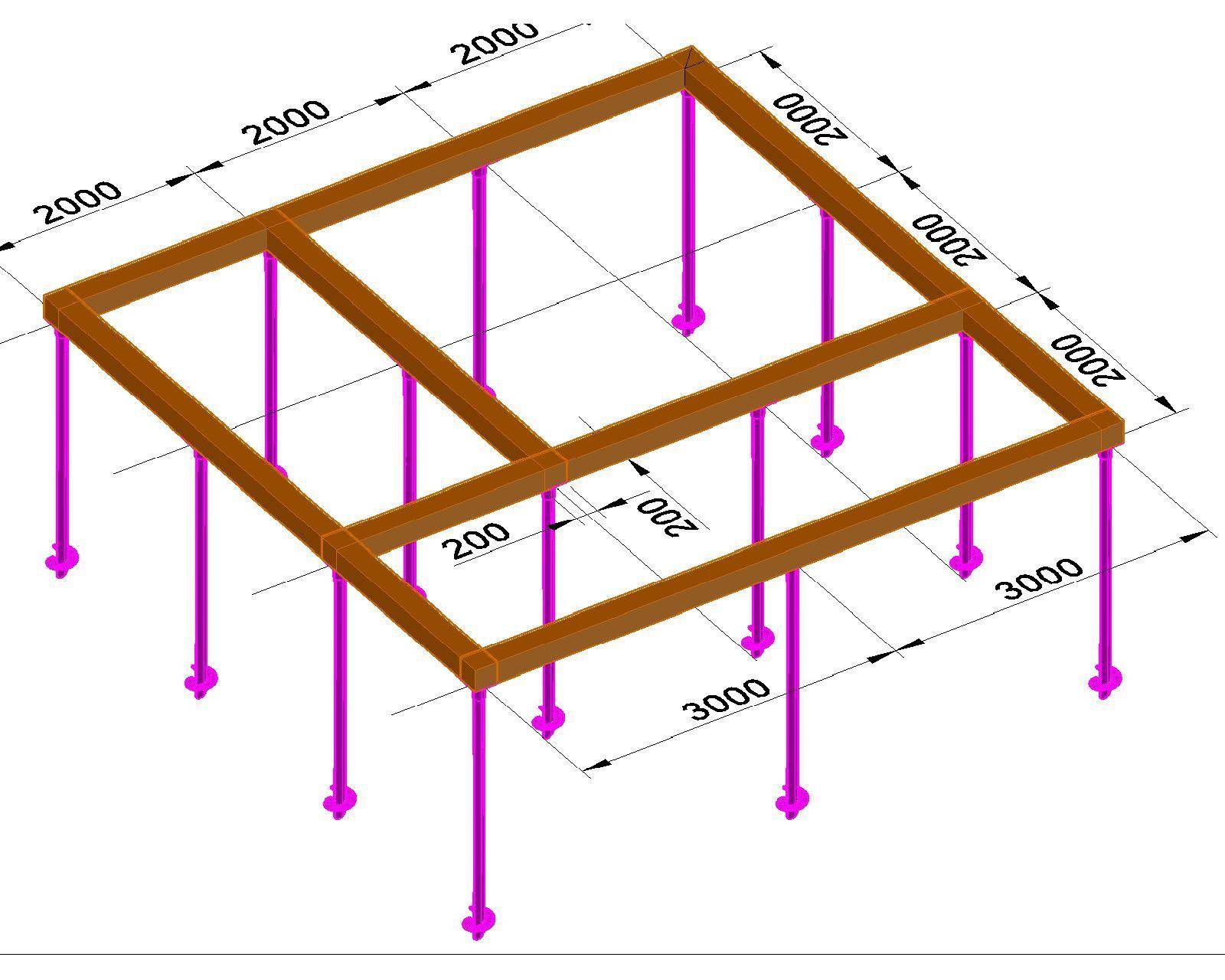

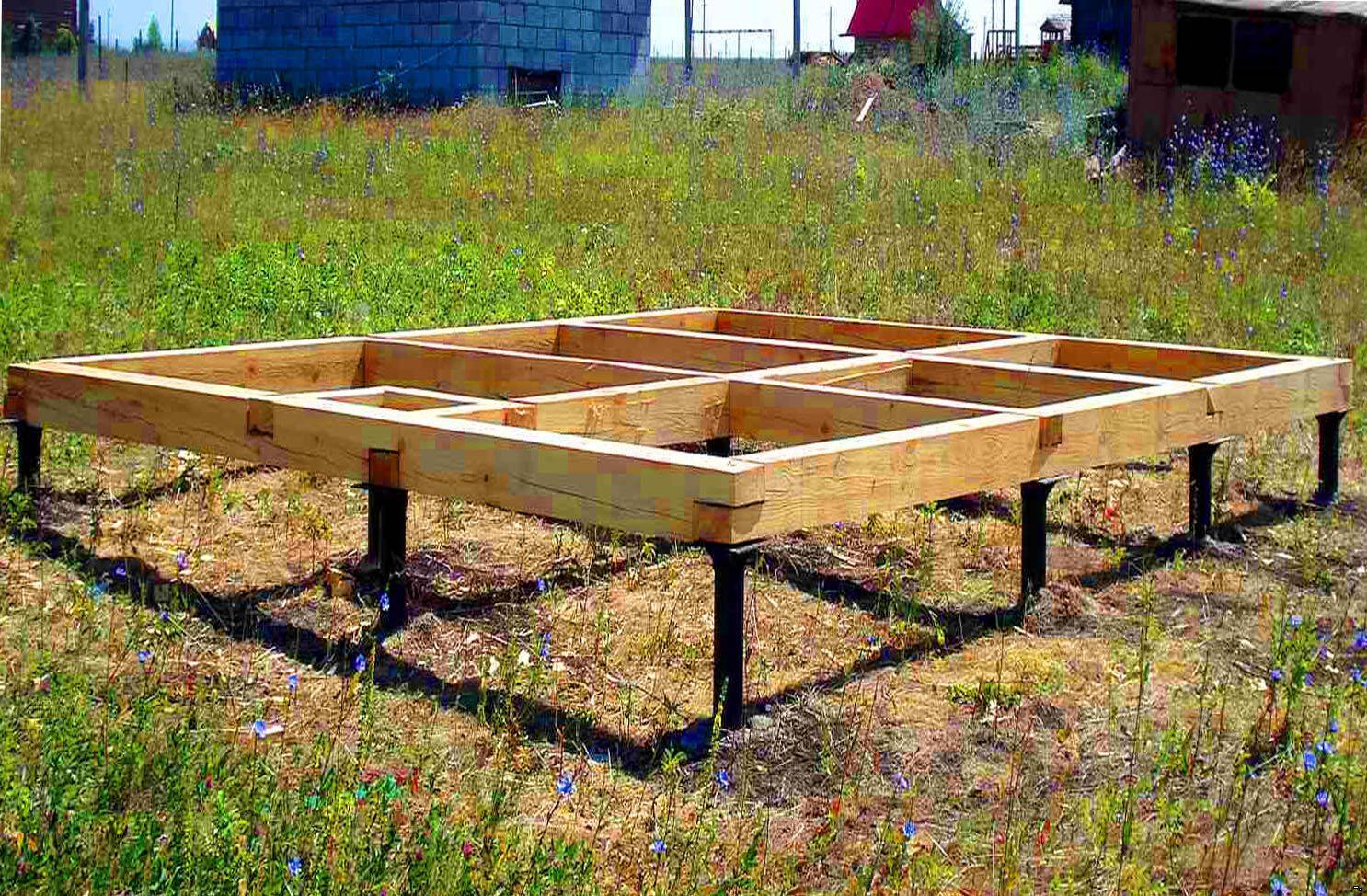

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Особенности свайного фундамента

Сфера применения

Изделия из железобетона используют в частном и промышленном жилищном строительстве.

Случаи, в которых предпочтительно устраивать свайный фундамент:

  • участки с поверхностными грунтовыми водами;
  • грунты со слабыми несущими характеристиками;
  • местность с глубоким промерзанием земли, условия вечной мерзлоты;
  • здания большой массы, когда необходимо перераспределить нагрузку на все стороны фундамента;
  • крутые склоны.

Для обустройства подобных фундаментов пригодны песчаные, супесчаные, суглинистые почвы и торфяники. Здесь высока вероятность горизонтальных смещений при колебаниях климатических условий — температуры и влажности.

Плюсы и минусы свайно-винтового фундамента

Устройство свайного фундамента

Сваи фундамента вкручиваются в заранее утрамбованный грунт. После монтажа не рекомендуется выкручивать сваи обратно. В противном случае, плотность грунта будет нарушена. Вкрутить сваи в этом месте по новой не получится.

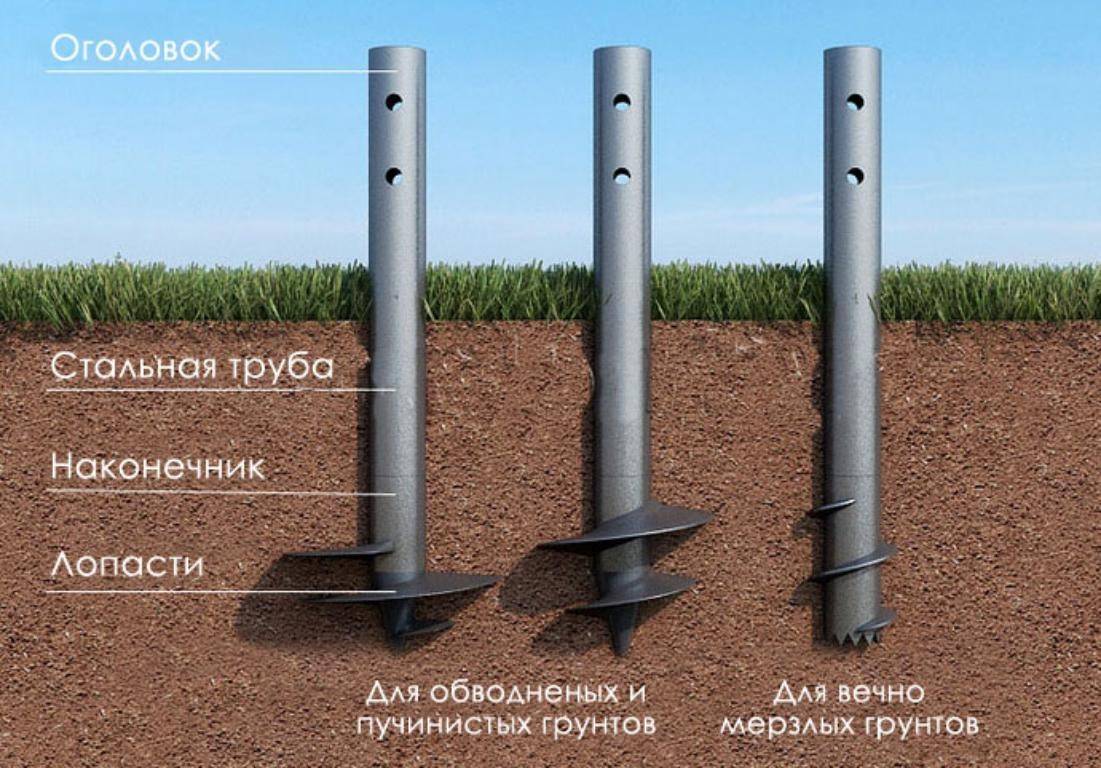

Несколько лет назад на рынке появились винтовые сваи, схожие с гигантскими саморезами. В диаметре они могут достигать 5 м. Лопасти таких свай напоминают корабельные винты. Принцип вкручивания можно сравнить с обычными болтами.

Верхняя часть основания имеет вырезанные проемы. Это сделано для упрощения обвязки фундамента. Внутри сваи пустые, как трубы.

Каркасный дом на винтовых сваях строят по двум технологиям: канадской и финской. Оба метода имеют одну общую базу. Различия между ними несущественные. В качестве основного материала каркаса может выступать дерево или метал. Второй вариант более дорогостоящий. Разница составляет примерно 30-35%.

Как и любой другой вид основания, фундамент на сваях, требует грамотного подхода. Это первый этап строительных работ. Перед тем как приступать к основным работам, необходимо изучить характеристики фундамента и возможность его применения в данном регионе.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезные советы по монтажу винтовых свай

  • Свая не будет входить в грунт строго вертикально, потребуется постоянно выравнивать ее и возвращать в проектное положение, поэтому лучше, чтобы работу вели, как минимум, три человека: двое воздействуют на рычаг и одни проверяет точность. Чтобы не дать смещаться иногда применяют специальные приспособления, позволяющие фиксировать ее.
  • Если по мере завинчивания на пути сваи обнаружено препятствие или слой плотного грунта, анализируют глубину вхождения и расположение. Если она расположена не на углах дома и получилось ввести еев грунт на метр и более, допускается просто срезать верхушку и оставить все как есть. При глубине менее метра есть возможность перекоса дома. На углах сваи должны быть установлены на полную длину, поскольку это наиболее ответственные участки.
  • Завершающим этапом установки может стать бетонирование. Оно обеспечит дополнительную надежность, но этот процесс необязателен в случае с винтовыми фундаментами.

Подготовка площадки и разметка

Малый диаметр опорной стойки предъявляет требования к точности установки.

Смещение центра сваи относительно проектного положения не должно превышать полутора сантиметров в поперечном направлении.

При большом отклонении возникает эксцентриситет на уровне ростверка или оголовка, для компенсации которого могут потребоваться дополнительные мероприятия.

Учтя эти обстоятельства, нужно максимально внимательно отнестись к выносу в натуру центров опор. Лучшим решением является применение лазерного геодезического оборудования, гарантирующего высочайшую точность.

При возведении строений свыше одного этажа и фахверковых домов следует применять именно этот метод, несмотря на дополнительные затраты. В простых случаях разбивку допустимо выполнять, используя ручной измерительный инструмент, ряды которого пополнились недорогими и эффективными лазерными дальномерами.

Перед работой заготавливают минимум 8 пар прочных деревянных стоек и необходимое количество ровных досок длиной около метра, которые понадобятся для устройства обноски. После чего определают базовую линию, соответствующую одной из осей дома. На базовой линии закрепляется начальная точка, означающая перекрестье внешней продольной и поперечной оси. Подробнее о свайном фундаменте смотрите в этом видео:

От него откладываются расстояния согласно проекту вдоль каждой оси и закрепляются остальные угловые точки. Напротив пересечений, с удалением в 3 — 5 м забиваются стойки обноски, и нашивается поперечная доска. Линии выносятся на горизонтально установленную доску, фиксируются отметкой или гвоздём и вывешиваются разметочной нитью. Таким образом, обозначаются все основные оси. Затем, вдоль осей отбиваются расстояния между центрами свай и закрепляются метками.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Пример расчета для каркасного дома

Чтобы рассмотреть более подробно, как рассчитать фундамент на винтовых сваях, приведем пример для одноэтажного каркасного дома с мансардой. Кровля строения металлическая вальмовая, поэтому все наружные стены имею одинаковую высоту (нет фронтонов). Внутренние перегороди из гипсокартона толщиной 80 мм без утепления, стены с утеплением толщиной 150 мм. Перекрытия деревянные по балкам. Высота этажа — 3 м, высота помещения — 2,7 м. Размеры дома в плане — 6 на 6 метров. Высота наружных стен мансардного этажа — 1,5 м. Внутренняя стена одна длиной 6 м, общая длинна перегородок на оба этажа — 25 м.

Глинистые грунты располагаются на расстоянии 3 м от поверхности земли, существенных перепадов высот на участке нет. Снеговая нормативная нагрузка 180 кг на квадратный метр.

Принимаем свайно-винтовые изделия диаметром 108 мм и длиной 3,5 м (необходимо предусмотреть дополнительный запас, поэтому лучше купить сваи длиной 4 м). В расчет нагрузок берем примерное количество, равное 9 шт (по всем углам + середина стен).

Расчет начинается со сбора нагрузок. Его выполним в табличной форме.

Тип нагрузкиКоэф-т надежностиВычисление
От наружных стен1,1Длина стен*высота стен*массу = 4шт*6м*4,5м*50 кг*1,1 = 6600 кг
От внутренних стен1,12шт(на два этажа)*3м(высота этажа)*6м(длина)*50 кг*1,1 =1980 кг
От перегородок1,225м*2,7м(высота этажа)*27,2 кг*1,2 = 2204 кг
От перекрытий1,12 шт(пол первого этажа и пол мансарды)*6м*6м*150кг*1,1 = 11880 кг
От кровли1,2(6м*6м*60кг*1,2)/cos45ᵒ(угол наклона кровли) = 3702 кг
От фундаментов (предварительно)1,059шт*40кг (масса одной сваи)*1,05 = 378 кг
Полезная1,22 этажа*(150кг*6м*6м)*1,2 = 12960 кг
Снеговая1,4180кг*36м*1,4 = 9072 кг

Сумма всех нагрузок на свайно-винтовой фундамент равна 48776 кг. В расчет принимаем округленное значение 48,8 тонн. Далее проводится расчет количества опор. Несущая способность одного изделия принятого диаметра — 5-7 тонн. Принимаем значение 6 тонн.

Количество необходимых опор = 48,8т/6т = 8,13 шт. Округляем до целого в большую сторону. Значение соответствует предварительному — 9 шт, окончательно его принимаем. Опоры устанавливаются по углам и серединам наружных и внутренних стен.

Приведенные выше вычисления позволят не ошибиться при строительстве и рационально расходовать ресурсы. Они не займут большого количества времени, но решат многие проблемы, которые могут возникнуть в будущем.

Пошаговая инструкция по монтажу своими руками

Расчет требуемого количества опор

Монтаж столбчато-ленточного фундамента

Устройство свайно-винтового фундамента.

Работа по монтажу начинается с разметки участка и его подготовки. Сваи заглубляют в грунт с помощью обычного завинчивания. В районе опоры возникает дополнительное уплотнение почвы. Примечательно, что такие работы проводят практически круглогодично и при любой погоде.

Прежде чем покупать винтовые сваи, необходимо сделать правильный расчет фундамента. Чаще всего под небольшие строения используют сваи диаметром 108 мм. При возведении объектов малой массы приобретают меньшие по диаметру

При расчете количества свай, подсчитывают необходимое их число. При этом учитывают то, что надежность фундамента от установленных слишком часто свай не увеличивается, а стоимость фундамента значительно возрастает. Учитывая, что 1 опора, заполненная бетоном, выдерживает нагрузку 5–9 тонн, расстояние между ними может составлять 3–5 метров.

Количество свай увеличивают при возведении двухэтажных зданий или при использовании тяжелых стройматериалов. Наиболее точный расчет числа свай должен произвести специалист-строитель, но и обычные люди могут осилить это задание, если правильно подсчитают вес строения. Для более надежной и продолжительной службы фундамента несущую способность увеличивают на 25–30%.

Ростверк

Схема ростверка

Ростверком называется конструкция, при которой все изделия на поле соединяются между собой. Очевидные преимущества, которые обеспечивает эта технология, в том, что нагрузка равномерно распределяется по всей поверхности фундамента. Наиболее надёжной считается обвязка, при которой используется швеллеры.

Технология предусматривает, что на винтовые сваи вяжется арматура. Её диаметр должен быть между 1,2 и 1,8 см, а расстояние между прутьями должно быть равномерным и соответствовать 15–30 см. Перевязка делается вязальной проволокой. После чего производится устройство опалубки и заливается бетон.

Материалы, из которых делается обвязка

Виды обвязки

Обвязка ростверка может делаться из разных материалов:

  • Швеллера;
  • Брусьев;
  • Металлических уголков;
  • Профилированных труб.

Выбор и установка того или иного материала зависит от того, какую нагрузку показал расчёт. Преимущества металлических обвязок естественно в том, что они могут выдержать более тяжёлые здания.

Определение диаметра опор

Винтовые сваи, которые применяются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм. Этот параметр подбирается в зависимости от того, какой вес будет иметь готовое сооружение:

  • 57 мм – используют для строительства самых простых и легких конструкций (заборы и ограды из сетки рабицы);
  • 76 мм – выбирают в качестве основы под легковесные хозяйственные постройки или заборы из дерева или профнастила. Несущая способность таких элементов не превышает 3000 кг;
  • 89 мм – применяют там, где несущая нагрузка не будет превышать 5000 кг. Это отличное решение для возведения одноэтажного здания (каркасного или щитового), бань, летних кухонь, сараев и массивных заборов;
  • 108 мм – фундаментируют площадку под строительство дома из пеноблоков, деревянного бруса, каркаса (1-2 этажа) с небольшим весом. Несущая способность винтовых свай такого диаметра достигает 7000 кг.

Диаметр элементов зависит от веса постройки

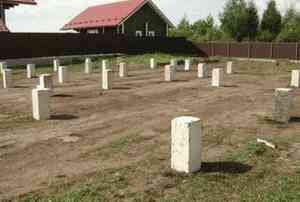

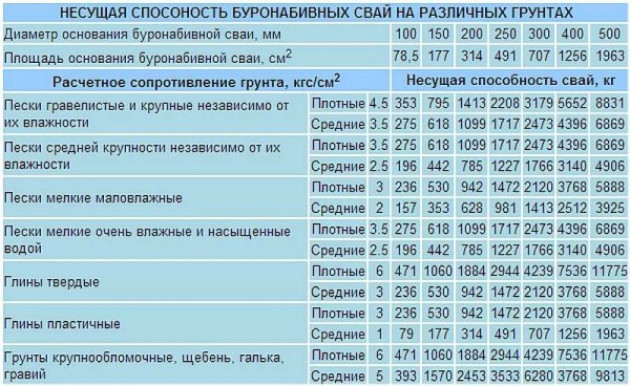

Как правильно установить буронабивные сваи

При бурении скважин под сваи используется ручной бур, если скважины должны быть шириной 300 миллиметров; если же нужны ямы шире хотя бы в 1,5 раза, придется воспользоваться электрическим или моторизированным буром. Специалисты именно его рекомендуют, и последовательность следующая:

  • С помощью рубероида и мягкой стальной проволоки делаются опалубки, диаметр которых такой же, как у скважины, и выше — на 20-30 сантиметров. Рубероид вверху сворачивают в 2-3 слоя и скрепляются проволокой. Можно использовать и готовые цементно-асбестовые трубы.
  • На дно насыпается песок и изготовленные «трубы» вставляются в скважины. Нужно внимательно следить, чтобы они возвышались на одинаковой высоте.
  • Внутрь опоры вставляется арматура. Она должна быть такой длины, чтобы на 30 сантиметров она была вбита в землю и настолько же выступала над опорой.
  • Перед тем, как установить арматуру, нужно убедиться, что она не тронута коррозией и покрыть составом, предотвращающим ее, например, эпоксидной смолой.
  • Заливается бетон внутрь и снаружи опоры. Тек же постепенно, как и в предыдущем случае. Если нет вибропресса, воздух «выпускают», протыкая пока еще жидкий бетон прутом в нескольких местах.

Несколько другой способ предполагает такие действия:

  1. Бетон заливается в трубу на треть.
  2. Приподняв опалубку сантиметров на 10, дают некоторому количеству бетона вытечь на дно, и с силой вдавливают ее: площадка, образовавшаяся внизу, прочно закрепит опалубку. Затем вставляется арматура, но так, чтобы она не выступала из столбов.
  3. Кода бетон будет залит до краев, вставляется специальная шпилька с резьбой так, чтобы она выступала на 30 сантиметров.

Монтаж винтовых свай

Конструкция фундамента на винтовых сваях

Монтаж столбчатого фундамента своими руками

Построить столбчатый фундамент из канализационных труб может любой человек при условии соблюдения технологии строительства:

  • Проектирование. На этом этапе рассчитывают количество опор, их расположение, определяют глубину погружения столбов, выполняют разметку участка.
  • Подготовка к работе. Вначале нужно выполнить нарезку  заготовок на части нужной длины, подготовить нижнюю часть каждой заготовки для бетонирования пятки. Также необходимо приготовить шпильки-анкеры, которые будут заливаться в верхней части опоры для связи фундамента с ростверком.
  • Изготовления каркаса. Для повышения несущей способности столбов нужно изготовить арматурный каркас, для чего используются ребристые прутья арматуры. Для армирования расширения прутья загибают в форме буквы «L».
  • Бурение скважины. С помощью ручного бура необходимо пробурить скважины в соответствии с диаметром канализационной трубы. Глубина скважины зависит от уровня промерзания грунта, необходимо опуститься ниже этой отметки на 20-25 см.
  • Расширение внизу скважин. Используя специальные насадки на ручной бур, внизу каждого углубления делают расширение. Это повышает устойчивость столбов.
  • Внутрь скважины вставляют заготовленные изделия и формируют расширение. Для этого в трубу заливают бетонный раствор и немного приподнимают будущую опору. Перед закреплением каждый пластиковый столб выравнивают по вертикали с помощью строительного уровня. После этого с внешней стороны засыпают песком, щебнем и землей.
  • Выравнивание опор. Все сваи из канализационных труб должны иметь одинаковую высоту. Для этого отбивают горизонталь, используя лазерный уровень, натягивают строительный шнур и обрезают болгаркой каждую опору по уровню.

Армирование и бетонирование

Армирование. Подготовленный каркас из арматурных прутьев вставляют в трубу. Загнутые прутья разворачивают в стороны, чтобы укрепить расширенное основание столба. Бетонирование. Подготовленный столб необходимо заполнить бетонным раствором. Бетон подают небольшими порциями, постоянно протыкая смесь тонким прутом для уплотнения

При этом следует проявлять осторожность во избежание повреждения пластикового изделия. В верхней части каждой опоры устанавливают шпильку-анкер для закрепления ростверка

Очень важно возводить фундамент из канализационных труб своими руками в соответствии с технологией строительства. Ее нарушение может привести к негативным последствиям:

Какие бывают свайные фундаменты

Начиная строительство свайного ростверка, необходимо определиться с несколькими параметрами:

  • тип свай – винтовые, буровые;
  • вид ростверка – решетчатый, плитный, комбинированный (плита и балки под несущими стенами), монолитный, деревянный или металлический;
  • уровень ростверка относительно земли – низкий (заглубленный или наземный), висячий (высокий).

Фундамент на винтовых сваях

Винтовые сваи для коттеджа монтируются за 3 дня максимум, могут нагружаться сразу после обвязки ростверком. Буровые сваи сооружаются дольше, строить стены можно лишь после набора прочности. Если используется монолитный ростверк, вышеуказанное преимущество винтовых свай теряется, монолитные балки так же должны набрать 70% проектной прочности до начала возведения стен.

Брусовый, срубовый, каркасный или фахверковый дом, жилище из панелей СИП имеют жесткую обвязку нижнего уровня, которая служит деревянным ростверком по умолчанию. Остается лишь жестко зафиксировать пиломатериалы на оголовках свай или закрепить их анкерами в бетон. Для повышения ресурса могут применяться балки из двутавра или швеллера.

Бюджет строительства плитного ростверка значительно выше, чем бетонирование балок под несущими стенами. Для бань чаще используют комбинированный ростверк – плита под моечной и парилкой, балки под остальными стенами.

Висячие ростверки отстоят от земли, поэтому силы пучения на них не действуют в принципе. Однако эта технология не позволяет залить пол по грунту, считающийся самым дешевым из существующих конструкций. Используются перекрытия по балкам или плиты ПК, появляется подполье, внутрь которого проникает влага, грязь, грызуны. Поэтому периметр подполья декорируется забиркой, которая чаще именуется фальш-цоколем:

  • в забирке оставляют вентиляционные продухи размером 1/400 площади подполья, не закрываемые даже зимой;
  • утеплять забирку бесполезно, поскольку внутри этого помещения нет тепловых источников;
  • грунт полностью промерзает, инженерные системы приходится утеплять греющим кабелем или пенополистирольными скорлупами.

Подробнее об устройстве забирки читайте в статье: Чем закрыть свайный фундамент снаружи.

Низкие ростверки внешне схожи с ленточными фундаментами МЗЛФ, но контакта с почвой не имеют, чтобы при вспучивании их не оторвало от свай. Для этого необходимо обеспечить технологический зазор между грунтом и балками ростверка по одной из технологий:

  • засыпка песка под ростверк перед заливкой, удаление его после набора прочности балками;
  • устройство сминаемого слоя из экструдированного пенополистирола низкой плотности ПСБ под ростверком.

В последнем случае материал остается под ростверком, при вспучивании сминается, после оттаивания почвы возвращается в исходное состояние. Низкий ростверк удобен тем, что позволяет изготовить подвал под отдельной комнатой и залить пол по грунту, снизив бюджет строительства.

Обвязка как технология строительства свайного фундамента

К чему может привести неверное выполнение отсыпки

Необходимо знать о том, как сделать отсыпку под фундамент правильно и грамотно. Объясняется это также тем, что неверное выполнение данной операции может привести к тому, что будет сведена на «нет» гидроизоляционная система фундамента здания. Необходимо не забывать также и о том, что имеют место и прочие проблемные ситуации, которые могут быть вызваны чрезмерной перегрузкой засыпанного грунта.

Под первым этажом постройки необходимо осуществить установку свайных опор. Их предназначение заключается в том, что они будут принимать на себя большую часть нагрузки. Таким образом, целой останется сама отсыпка

Необходимо обращать внимание также и на дренажную систему. Обуславливается это тем, что подземные воды, которые время от времени могут подниматься, разрушают отсыпку под фундамент. С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки.

Данная составляющая должна быть расположена между фундаментом и основой постройки. Выполняют буфер либо из щебёнки, либо из гравийного материала. Засыпается такая составляющая слоем в пятнадцать сантиметров, при этом допустимо отклонение в 5 см. Такое сооружение способствует отводу подземных вод от фундаментного основания.

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

  1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
  2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
  3. Так как сваи уже расставлены, можем посчитать их количество.
  4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
  5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
  6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
  7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Как и чем обвязывать?

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
