Этапы строительства
Существуют разные технологии от специалистов, которые строят фундамент ТИСЭ своими руками. Все они достаточно просты, и наем профессиональных строителей – дело лишнее. Однако чтобы все вышло действительно качественно, при строительстве следует точно следовать следующим этапам. Данная инструкция будет полезна не только для новичков, но и для людей уже имеющих определенный опыт.
Подготовка участка – I этап
Перед строительством, прежде всего, стоит сделать чертежи будущего фундамента. Только после этого следует приступать к дальнейшей работе
На начале работ важно убрать плодородный слой земли – это примерно 40 см грунта. Важно учитывать, какая здесь экология участка, сезонные и климатические условия, наличие подземных вод. После следует разметить положение будущих столбов
После следует разметить положение будущих столбов.
Строительство обноски – II этап
Грамотная разметка и расчет фундамента ТИСЭ – самая ответственная часть работы
Затем идет разметка нулевого уровня, которая делается с помощью гидроуровня – важно иметь его под рукой
- После устанавливаются угловые колышки, а затем и осевые. Здесь разумно использовать рыболовную леску, которой вы будете соединять колышки, ведь они не провисают ни при каких погодных казусах.
- Дальше уже приступают к установлению каркаса обноски. Специалисты рекомендуют делать обноску полусплошной – так намного экономнее. Опалубка закрепляется толстыми прочными досками. С помощью обычного строительного уровня необходимо отметить нулевой уровень.
- Затем к доскам прибиваются бруски – желательно гладкие. Их необходимо устанавливать с таким расчетом, чтобы их верхняя часть и образовывала нулевой уровень. На только что установленных брусках отмечаем положение шнура для внешнего и внутреннего периметра, а затем и ось для столбов фундамента.
- После вбиваем гвозди и натягиваем на них ту же леску. Обноска из лески делается сугубо для контроля – затем, в дальнейших работах мы ее все равно снимем, а поэтому не крепите ничего намертво.
- В месте, где леска центрально оси пересечется в углах – там и будут столбы. По окружности этого места выкапываем неглубокую яму – достаточно пол-лопаты, а после пора приступать к бурению.

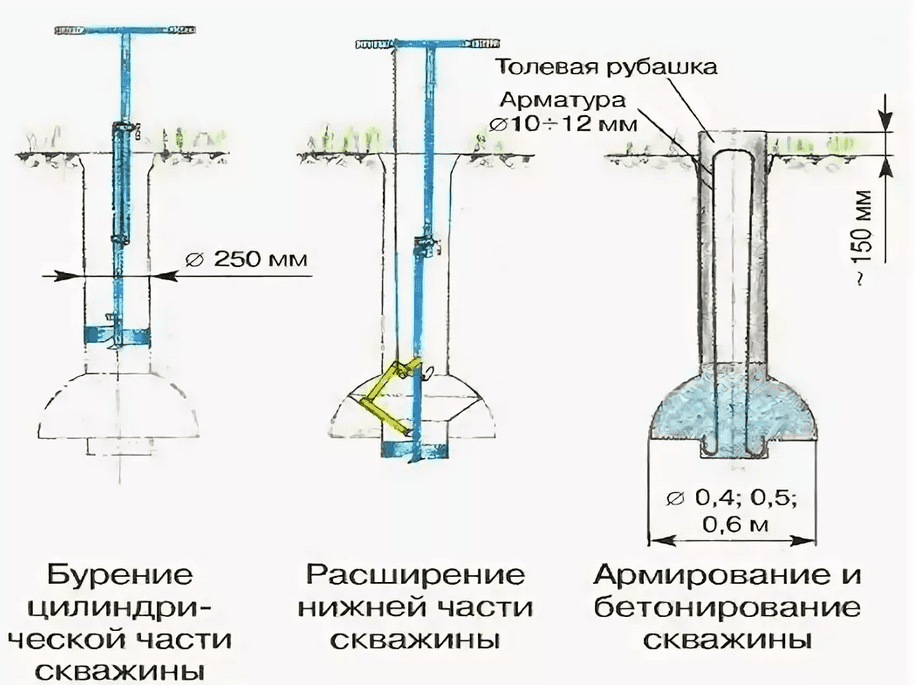

Бурение – III этап
Изначально следует сделать не более трех-пяти скважин и расширения. Лучше всего выбирать места для строительства, где в грунте есть песок – так скважины сверлятся легче. В общей сложности количество скважин может выйти большое – до пятидесяти. Как правильно их делать расскажут обучающие видео в Интернете.
Расширение – IV этап
Расширение – процесс более трудоемкий. Его диаметр уже составляет не 30 см, как в скважине, а все 60. Поэтому на заливку одного столба понадобится приблизительно 30 кг цемента. Вам следует залить все расширения под будущие столбы, и времени на это уйдет много – парой дней не отделаться.
Армирование – V этап
- На один столб должно уйти не более двух прутов арматуры. Длина одного должна составлять около 3,5 метра, при условии, что он сам достигает длины в полтора метра.
- Ничего страшного, если арматура торчит из столба – она пригодится как виброуплотнитель. Во время заливки бетона с такой арматурой вы минимизируете образование пузырьков воздуха.
Заливка – VI этап
Стоит подумать о гидроизоляции, а с ней лучше всего справится рубероид. Бетонирование скважин следует делать как можно скорее – делайте сразу несколько штук параллельно. Залить нужно все столбы, и лучше всего в этом деле поможет бетономешалка – с ней процесс не столь долгий.
Изготовление ростверка – VII этап
Плита перекрытия, или просто щит, перед выставлением должна быть обшита полиэтиленом. Опалубка укрепляется обычными шпильками. Прямо на те же шпильки укладывается арматура, которую затем мы укрепим пластмассовыми стяжками.
О технологии тисэ —
ТИСЭ — ТЕХНОЛОГИЯ ИНДИВИДУАЛЬНОГО СТРОИТЕЛЬСТВА И ЭКОЛОГИЯ
- Низкая стоимость строительства при высоком качестве
- Прочность фундамента и стен
- Идеальный вариант фундамента на пучинистых грунтах
- Экономичный фундамент
- Возведение фундамента не требует применения строительной техники
- Хорошие характеристики теплопроводности стен
- Высокая морозостойкость стен
- Автономное строительство — возможность работ без электричества и в стеснённых условиях
- Возведение стен не требует навыков кладки
- Доступность и экономия строительных материалов.
Технология строительства ТИСЭ — самая доступная на сегодня для ведения строительства жилья и хозпостроек своими руками.
Он разработал ТИСЭ еще в СССР. Технология планомерно развивалась, набирала обороты, проверялась временем.
Прошло уже более 25 лет. Дома «своими руками» по ТИСЭ построили тысячи людей. Это показатель реальных достоинств технологии.
Рашид Николаевич опытным путём переработал массу строительных решений.
Задача была — максимально упростить процесс строительства и существенно снизить его себестоимость.
При разработке были учтены российские реалии: отсутствие электричества, опыта строительства у индивидуального застройщика и малые площади участков. Это придало универсальность технологии.
Была учтена и доступность строительных материалов: это песок и цемент.
Блоки ТИСЭ удовлетворяют требованиям ГОСТ 6133-84 «Камни бетонные стеновые», выдерживают свыше 100 т до момента разрушения, что на порядок выше допустимого минимума. Испытания на морозоустойчивость показали 2% потери несущей способности за 50 лет эксплуатации, что значительно ниже максимально допустимой нормы 12%.
Фундамент ТИСЭ

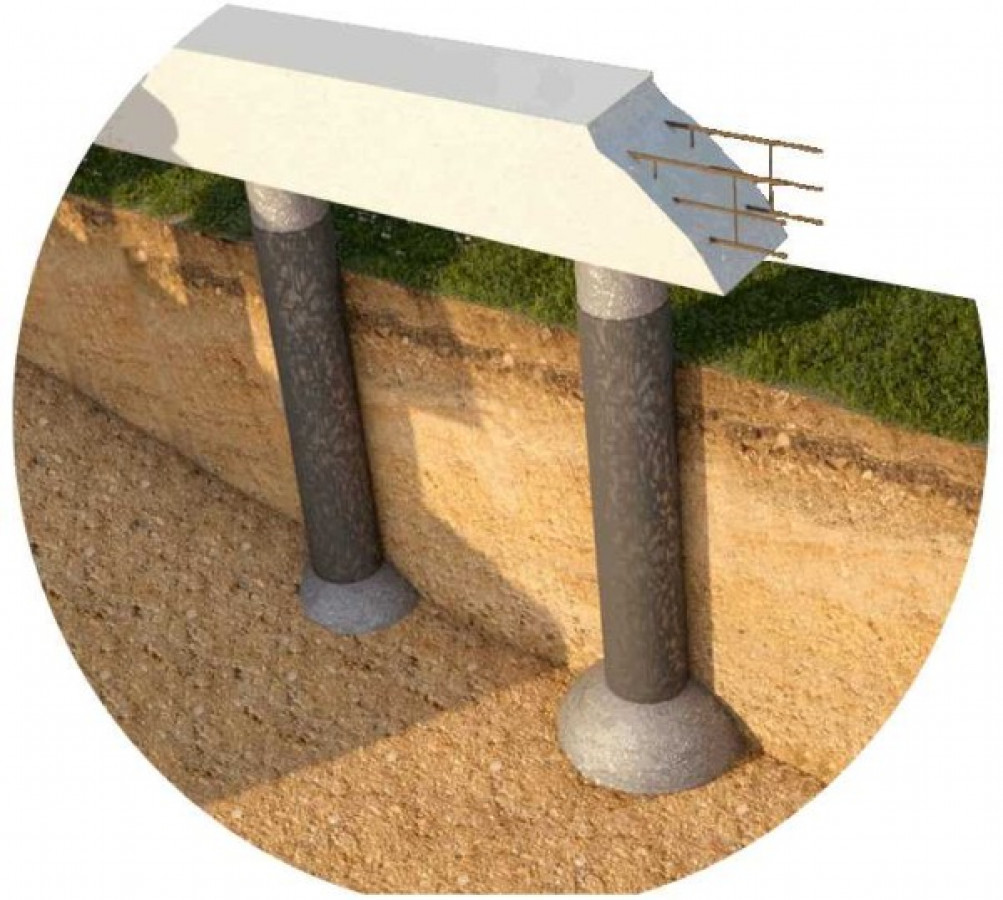

Это универсальный столбчато-ленточный фундамент, который можно применять в любых схемах строительства, в том числе при возведении деревянных, каркасных, кирпичных, блочных домов, бань, гаражей, заборов и т. д.
Особенностью фундамента ТИСЭ является то, что несущие сваи в своем основании имеют расширение до 0,6 м. Это значительно увеличивает их несущую способность
Очень важно, что сваю не выдавливает в пучинистом грунте
Фундаментная лента (ростверк) опирается на сваи, выступающие над грунтом на 15 — 20 см, что исключает давление замершего грунта на ростверк.
Фундамент ТИСЭ можно использовать практически на любых грунтах.
Дополнительные конструктивные решения делают возможным его применение в зонах повышенной сейсмической активности. Это является ещё одним преимуществом фундамента ТИСЭ по сравнению с другими технологиями.
Расчет фундамента начинается с анализа грунта. Необходимо знать тип грунта и глубину его промерзания.
Рассчитывается количество свай, диаметр (200, 250 или 300 мм), длина, а также размеры ростверка.
Желательно иметь карту участка для более точного расчета.
После расчета участок размечается и начинается бурение.
Для этого используется ручной фундаментный бур ТИСЭ-Ф300 ТИСЭ-Ф250, ТИСЭ-Ф200 (диаметр соответственно 300, 250 или 200 мм).
Расширение создается откидным плугом, при этом грунт ссыпается в чашу бура. Для бура ТИСЭ-Ф300 и ТИСЭ-Ф250 максимальное расширение 600 мм, для бура ТИСЭ-Ф200 — 500 мм.
Максимальная углубления сваи 2,20 метра
Далее в подготовленную скважину с расширением закладывается арматура и заливается бетон.
После заливки можно использовать вибратор для равномерного и более быстрого заполнения пустот раствором.

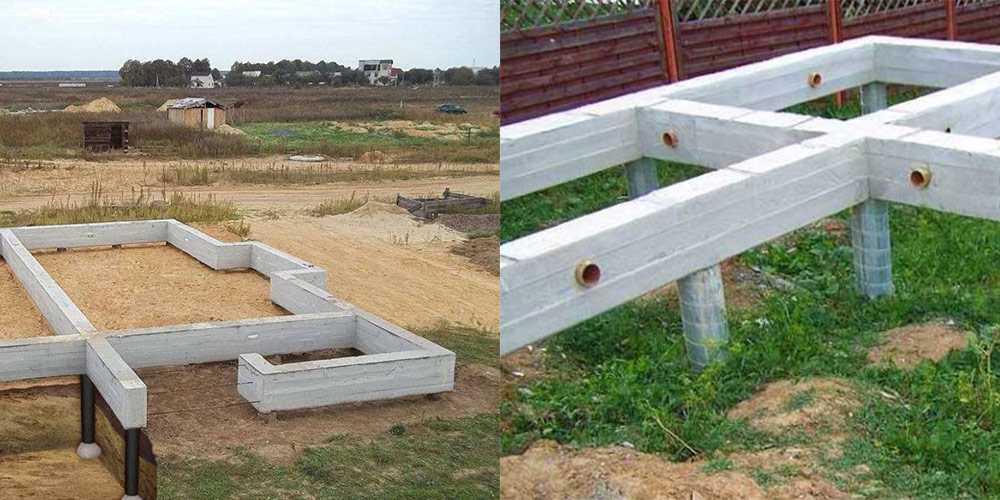

Когда все сваи будут готовы, делается ростверк.
Сначала по уровню строится опалубка, как правило из досок, потом закладывается арматура и вся конструкция заливается бетоном.
Для схватывания бетона при отрицательных температурах возможно использование специального нагревательного кабеля или химических добавок, которые имеются у нас в ассортименте. Кабель КДБС запитывается от обычной сети 220 В обычной штепсельной вилкой.

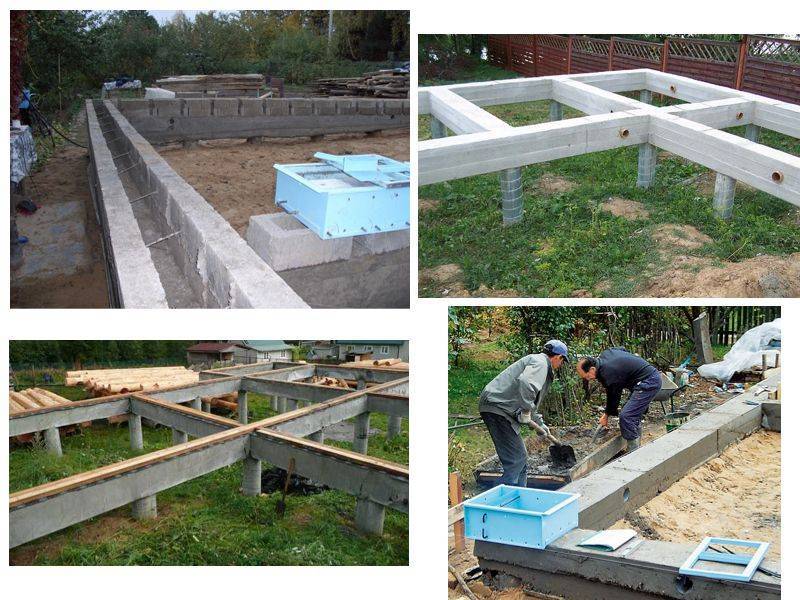

Стены ТИСЭ
Стена ТИСЭ капитальная, тёплая, дешёвая, экологичная. Например, стоимость стен гаража соизмерима со стоимостью его ворот.
Ручная переставная опалубка (или формовочный модуль ТИСЭ) предназначена для формования стеновых блоков как на стене, так и вне её. В качестве рабочей смеси используется жёсткая смесь песка и цемента с небольшим содержанием воды (жёсткая смесь), позволяющей выполнять немедленную распалубку сразу после уплотнения её ручной трамбовкой.
Модуль выпускается в трёх основных модификациях для формования стеновых блоков следующих основных размеров:
Уход за бетонной конструкцией
Уход за бетонной конструкцией нужен, чтобы свести к минимуму пластическую усадку материала, обеспечить защиту от преждевременного высыхания и разрушения структурных связей из-за резкой смены температуры.
Для этого на поверхности бетонного раствора создают увлажненный компресс из опилок и накрывают сверху пленкой. Раз в три дня защитный слой поливают водой из лейки (капельный полив) и заново укрывают полиэтиленом.
Зимний уход за бетоном заключается в вынужденном обогреве с помощью минеральной ваты или пенопласта. Иногда с этой целью в раствор при замешивании добавляют противоморозные модификаторы.
После того, как бетон наберет необходимую прочность, приступают к возведению ростверка по стандартной технологии для свайного фундамента с железобетонной лентой.
Производство работ
Технология возведения фундаментов ТИСЭ включает в себя несколько этапов, каждый из которых важен, требует внимания и ответственного отношения к выполнению работ.
Подготовительные работы
На первом этапе производится удаление плодородного слоя земли на всем участке строительства. Работа несложная, но требует времени и значительных затрат труда, потому лучше всего ее выполнять с использованием специализированной техники.
Параллельно можно выполнить расчет фундамента дома и перенести в натуру проектное положение каждой сваи, произвести разметку площадки.
На начальном этапе также строится обноска из досок, устраиваются углубления в местах расположения свай.
Бурение скважин
Скважины под сваи устраиваются при помощи специального бурового устройства
Заглубление ям необходимо назначить, приняв во внимание глубину промерзания грунта в конкретном регионе. На видео Вы сможете увидеть процесс бурения скважин с подробными комментариями. Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше
При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную
Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше. При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную.
Армирование
Работы по армированию выполняются для предотвращения отрыва опоры. При их выполнении используются армирующие элементы диаметром 10–12 мм, согнутые в форме буквы «П», верхняя их часть обвязывается проволокой. В качестве армирующих элементов можно применять любые металлические длинные прутья, кроме труб.
Устройство внутреннего расширения
Эту работу можно считать самой трудной и ответственной, от качества ее выполнения зависит надежность работы фундамента под нагрузкой от массы дома.
Суть ее заключается в устройстве расширения объема скважины в нижней части ямы. На величину расширения в первую очередь влияет плотность грунта. К примеру, при строительстве фундамента дома на жестких почвах, обладающих достаточной несущей способностью, увеличение объема скважины внизу ямы можно сделать и небольшим.
Устройство гидроизоляции и заливка бетона
В качестве гидроизоляционного материала можно использовать обыкновенный рубероид, который необходимо уложить сразу же после установки арматуры.
Бетон в ямы следует заливать быстро. После полного заполнения скважины получается столб ТИСЭ, несущая способность которого составляет порядка 10 т. При глубине заложения фундамента дома 1,5 м, расход бетона составляет 0,1–0,12 м3.
Изготовление ростверка
Для устройства ростверка также производится армирование и бетонирование в опалубке из досок. Рекомендуется использовать арматуру диаметром 10-14 мм. Посмотрев видео, Вы сможете узнать множество полезной информации о процессе устройства ростверка.
В ростверке все сваи соединяются в одной конструкции, что позволяет равномерно распределить нагрузку от дома между ними. Изготовление ростверка необходимо производить таким образом, чтобы не допустить его соприкосновения с грунтом, оставляя зазор в 10-15 см. Наличие такого зазора нивелирует воздействие выталкивающих сил пучения на фундамент.
Если дом строится на участке с уклоном, то ростверк следует устраивать ступенчатый.
При строительстве частного дома основной целью является максимальное удешевление работ без потери качества. Фундамент по технологии ТИСЭ полностью отвечает этой цели и может быть самостоятельно возведен умельцем даже с весьма посредственными строительными навыками.
Затраты уже полностью минимизированы, потому не следует экономить на качестве армирующих материалов или бетона. Хорошее качество использующихся материалов позволит фундаменту прослужить нескольким поколениям жильцов дома.
Изготовление ленточного контура
Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру
Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:
- установите и выставьте по уровню деревянные щиты;
- оббейте внутреннюю поверхность полиэтиленовой пленкой;
- установите арматурные каркасы, соединив их проволокой в жесткий контур;
- зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
- заполните подготовленный контур бетонным раствором, удалите из массива воздух;
- обеспечьте твердение бетонной смеси на протяжении 4 недель.
Технология строительства свайного фундамента ТИСЭ
Перед тем, как приступать непосредственно к строительным работам по возведению фундамента на участке застройки, нужно выполнить расчет фундамента, чтобы определить, сколько и каких свай понадобится для устройства надежного основания.Как подсчитать количество свай, вы можете прочитать в публикации Расчет количества свай фундамента, где пошагово описан весь алгоритм расчета. После того, как количество свай подсчитано, можно приступать непосредственно к выполнению работ по строительству фундамента.
Устройство фундамента ТИСЭ, как и любого другого, начинается с разбивки его осей на местности. Для этого выполняются следующие работы:
- разбиваются оси будущей постройки;
- устанавливается обноска;
- натягиваются нити из шпагата;
- в характерных точках устанавливаются вешки (колышки).
Разметку удобно выполнять с помощью лазерного дальномера.
Контроль разметки выполняется с помощью измерения диагоналей между противоположными углами будущей постройки. Если все углы прямые, то длина диагонали будет равна квадратному корню из суммы квадратов прилегающих к углу сторон (теорема Пифагора). Давайте рассмотрим следующий пример. Строение имеет одну стену длиной 3 м и другую 4 м. Определяем сумму квадратов сторон:(3х3 + 4х4) = 25После этого находим квадратный корень из получившегося числа:√25 = 5Измеряем расстояние по диагонали между противоположными углами. Если и по одной диагонали и по другой оно равно 5 м, то значит, разметка выполнена верно.После того, как оси будущего свайного фундамента намечены, нужно разметить места, где будут непосредственно располагаться сами сваи, и выполнить бурение.Бурение производится специальным буром ТИСЭ-Ф, имеющим конструктивные особенности в виде специального плуга, позволяющие сделать уширение в нижней части каждой сваи.Как выглядит бур ТИСЭ-Ф и схема выполнения бурения, показано на рисунке ниже:
Отверстие под заливку одного столбика следует делать ниже глубины промерзания грунта в районе строительства, чтобы в зимний период сваи не выморозило.Глубина заложения фундамента определяется по следующим строительным нормам и правилам (СНиП):
- СНиПа 2.02.01-83 «Основания зданий и сооружений»;
- 23-01-99 «Строительная климатология».
Промерзание почвы зависит не только от значения зимних температур в определенной местности, но и от типа грунтов на участке. Так, например, глинистые грунты промерзают значительно меньше, чем более рыхлые песчаные или гравелистые.Ориентировочно глубину промерзания для разных районов можно определить по приведенной ниже таблице:
Город | Глубина промерзания грунта по СНиП, м | ||
суглинки и глины | песок мелкий, супесь | песок крупный, гравелистый | |
Архангельск | 1,56 | 1,90 | 2,04 |
Вологда | 1,43 | 1,74 | 1,86 |
Екатеринбург | 1,57 | 1,91 | 2,04 |
Казань | 1,43 | 1,75 | 1,87 |
Курск | 1,06 | 1,29 | 1,38 |
Москва | 1,10 | 1,34 | 1,44 |
Нижний Новгород | 1,45 | 1,76 | 1,89 |
Новосибирск | 1,83 | 2,23 | 2,39 |
Орел | 1,10 | 1,34 | 1,44 |
Пермь | 1,59 | 1,93 | 2,07 |
Псков | 0,97 | 1,18 | 1,27 |
Ростов-на-Дону | 0,66 | 0,80 | 0,86 |
Рязань | 1,36 | 1,65 | 1,77 |
Самара | 1,54 | 1,88 | 2,01 |
Санкт-Петербург | 0,98 | 1,20 | 1,28 |
Саратов | 1,19 | 1,44 | 1,55 |
Сургут | 2,22 | 2,70 | 2,90 |
Тюмень | 1,73 | 2,10 | 2,25 |
Челябинск | 1,73 | 2,11 | 2,26 |
Ярославль | 1,43 | 1,74 | 1,86 |
Как сверлить отверстия буром ТИСЭ-Ф вы можете посмотреть в представленном ниже видео (для воспроизведения нажмите на треугольник):
Технология строительства
Технология строительства фундамента по технологии ТИСЭ в принципе ничем не отличается от технологии сооружения обычного свайного фундамента, но имеет ряд особенностей. Поэтому следует подробнее рассмотреть, как сделать свайное фундаментное основание ТИСЭ.
Верхние части опор соединяются между собой общим бетонным ростверком. Он служит для придания жёсткости свайной конструкции и одновременно – для опоры несущих стен дома. Перед началом работ нужно произвести планировку – выравнивание участка, и удаление верхнего органического слоя почвы.

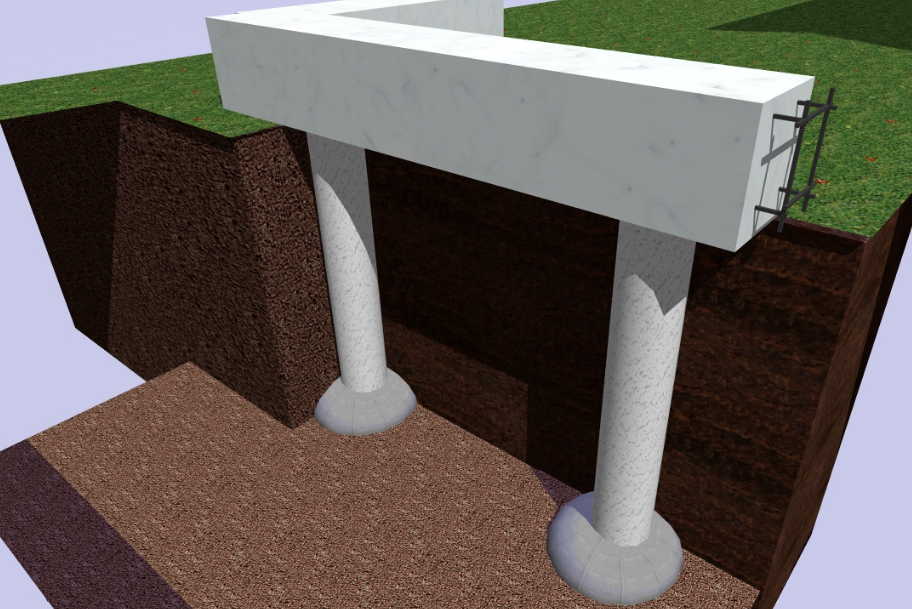

Конструкция фундамента ТИСЭ
Разметка
Первым шагом производится разметка участка в соответствии с проектом строительства. Для этого следует натянуть по три осевых линии из шпагата или проволоки для каждой стены. Центральный шпагат служит для обозначения мест установки свай, а два крайних – границы опалубки ростверков. Натягиваются осевые линии при помощи стоек-обносок, которые представляют собой горизонтальные доски с двумя стойками, заглубляемыми в грунт.
Расстояние между опорами обычно принимается за 1 – 1,5 м, но при строительстве небольших по массе строений вполне возможно увеличить этот шаг вплоть до устройства опор только по углам строения. В местах бурения при помощи штыковой лопаты намечаются лидер-лунки, в которые будет заглубляться бур.
Бурение
Следующий этап – устройство скважин по системе Яковлева. В соответствии с показателями промерзания грунта устанавливается необходимая длина штанги бура. В итоге её длина должна быть больше этого показателя как минимум на 0,5 м. Инструмент вставляется в лидер-лунки и начинает заглубляться вращательным движением по часовой стрелки. Время от времени его следует поднимать наружу, чтобы удалить из скважины грунт.
После достижения нужной глубины высвобождается откидной плуг, и бурение продолжается. При устройстве расширяющейся пяты плуг также следует время от времени складывать, а инструмент поднимать и освобождать накопитель. Глубина расширения должна составлять от 40 до 50 см. Таким образом, в нижней части скважины образуется цилиндрическая выемка диаметром 60 см и высотой полметра.

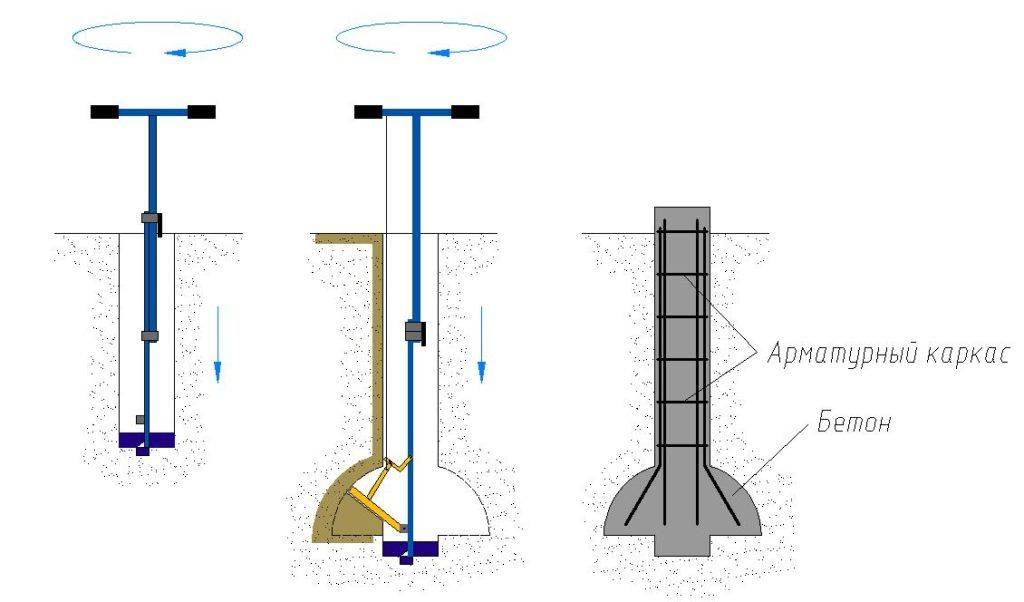

Принцип работы бура Яковлева
Армирование и заливка
Перед заливкой бетона производится армирование скважины. Для большей жёсткости он должен быть объёмным – состоять из 3 или 4 стержней, соединённых между собой перемычками. Для армирования можно использовать как стальные, так и стеклопластиковые прутки толщиной 10 – 16 мм. Верхняя часть каркаса должна возвышаться над уровнем заливки – к ней в дальнейшем будет крепиться каркас ростверка.
По установке каркаса следует приступить непосредственно к заливке бетонного раствора в скважину. Для этого нужно использовать бетон марки не менее М-400. Бетон более низких показателей прочности применять для свайных опор не рекомендуется.
Каждая свая непосредственно после заливки должна быть тщательно провибрирована. Это даст возможность удалить из толщи бетона пузырьки воздуха и уплотнить раствор. В результате состав заполняет всё пространство скважины и становится более прочным.
После застывания свайных опор поверх них устанавливается опалубка под ростверки. Ростверк представляет собой монолитную бетонную балку, соединяющую между собой все сваи каждой стены. Внутри опалубки ростверка также монтируют объёмный каркас и соединяют его посредством сварки с армированием опор. Последним шагом производится заливка бетоном ростверка.
Соблюдая описанные технологии, каждый индивидуальный застройщик может своими руками соорудить свайный фундамент по технологии ТИСЭ. Это позволит с минимумом финансовых и временных затрат построить надёжное несущее основание на самых сложных грунтах.
Фундамент ТИСЭ: порядок работ
В самой методике ТИСЭ есть некоторые рекомендации:
- Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
- Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
- Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.

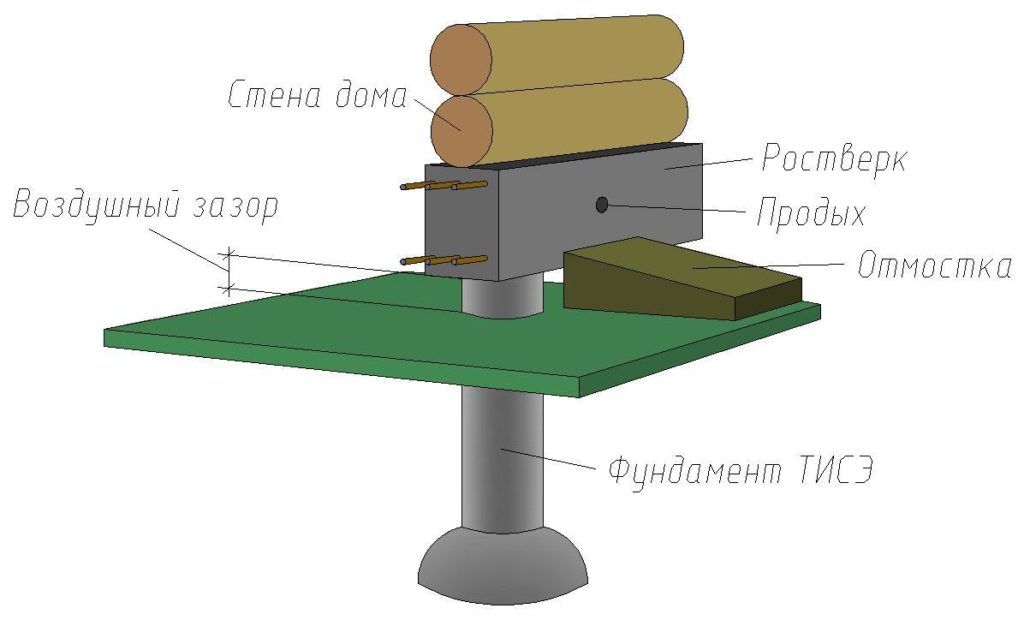

- Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.
Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)
- Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
- Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
- Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.
Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.
Сложности при бурении
Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.
Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку
Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.
Как формировать расширение
После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.
Это плуг, за счет которого формируется куполообразное расширение
Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.
Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.
Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).
На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.
Заполнение бетоном
Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.
Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».
Выставив арматуру и опалубку начинают заливать бетон
Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.
В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.
Фундамент ТИСЭ своими руками для загородного дома
В наше время ударными темпами идет загородное строительство, дачные поселки растут как грибы после дождя. Строительные технологии сегодня на высоте, благодаря им процесс постройки упрощается, и улучшается. Так же используются перспективные методы, как новые, так и порой забытые старые. Хорошо позабытый, старый фундамент по технологии ТИСЭ отличается от традиционных тем, что в нем сваи в землю не вколачиваются, а как бы «вырастают» из нее. Многие сравнивают такую технологию с «забитыми гвоздями, только шляпкой вниз». И благодаря расширению снизу, никакие силы пучения дом вытолкнуть из земли не смогут – это идеальный вариант для проблемных грунтов с плывунами, и ощутимыми сезонными деформациями. В чем еще плюсы фундамента.
Неспроста такой фундамент гордо был наречен, как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить дома любой сложности, и на почти любом грунте, кроме скал. Причем довольно солидные дома — двухэтажные и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.
И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для данного вида.
Первым делом снимается плодородный слой земли и привозится песок. Устанавливается обноска и размечается положение будущих столбов. Хотя, справедливости ради стоит отметить, что некоторые умельцы плодородный грунт не снимают и в последствии об этом не жалеют: ведь ростверк в таком фундаменте делается висячий и полы дома контактировать с грунтом не будут. Тем более, если сделать их качественными.
Строительство такого фундамента – процесс достаточно трудоемкий
И здесь важно оптимизировать свои силы. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения. Так значительно экономится время на переоборудование бура
А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений
Так значительно экономится время на переоборудование бура. А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений.
Автор решив строить свой загородной дом, выбрал фундамент ТИСЭ за его свойства противостояния вибрации, потому как рядом проходит железная дорога и следует позаботится о безопасности дома.
Материалы:
цемент, песок, гравий, рубероид, арматура, доска, брус.
Инструменты:
бур, бетономешалка, лопата, ножовка, болгарка, нож, молоток.
Сначала автор дает нам ознакомится со схемами заливки данного фундамента.
Производит разметку участка и отмечает колышками место для бурения. Далее бурит скважины по намеченным местам. Получается вот такая скважина. Что бы уберечь проделанное отверстие, вставляет туда рубероид на всю длину. При заливке используется арматура, на всю глубину скважины. Самое главное чтобы штыри торчали от нулевого уровня не менее 25 см. Для устройства гидроизоляции столбы обмазываются битумной мастикой. Далее из досок и брусков строит опалубку.
Укладывается пленка.
Внутрь опалубки укладывается арматура. Заливает цементный раствор. И не ранее чем через 2 недели можно будет снять опалубку. А строительство разрешается начинать не ранее чем через месяц со дня заливки. Вот и готов фундамент ТИСЭ, чем он очень доволен. Вполне можно сделать данный фундамент самостоятельно и при этом сэкономить денег. Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
