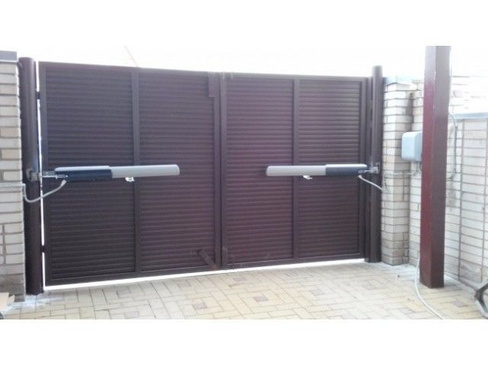

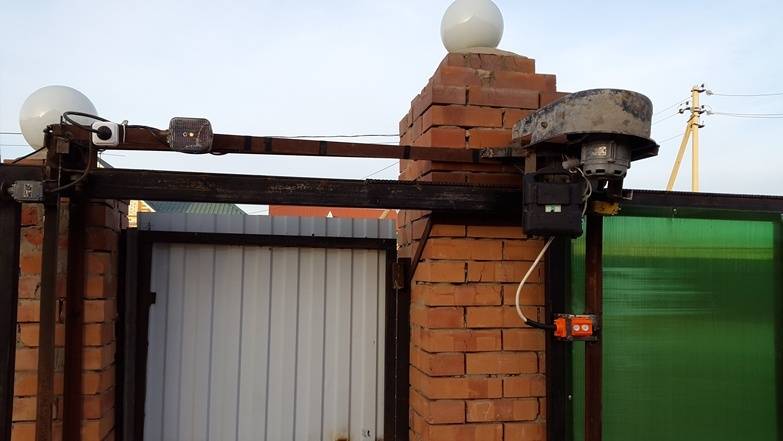

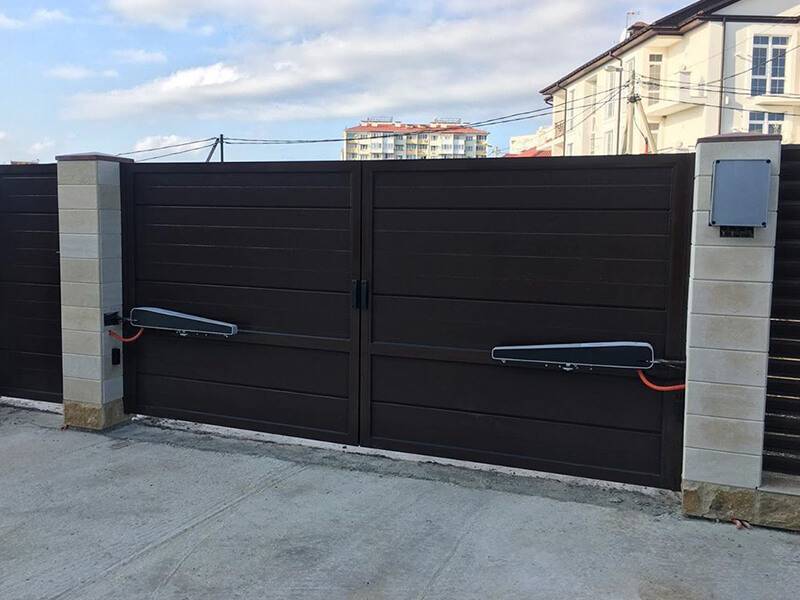

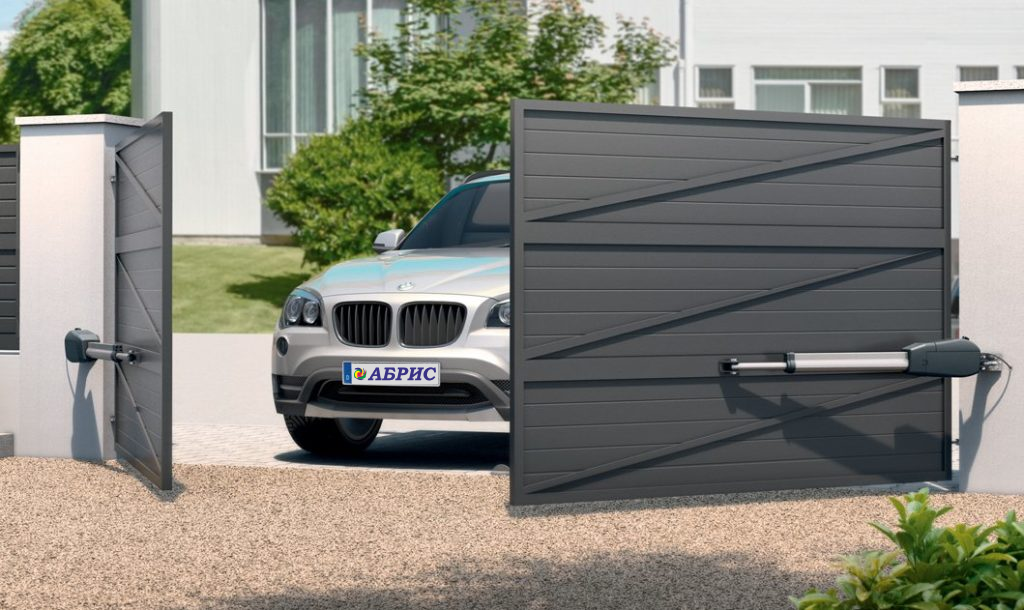

Установка автоматики на распашные ворота гаража своими руками
Самостоятельно установить электроприводы на створки ворот можно в их верхней или нижней части, а для защиты от воздействия внешней среды, монтаж лучше проводить с внутренней стороны помещения.
1. Прежде чем установить выбранный привод следует убедиться в том, что гаражные створки легко открываются, а также хватает места для их открытия под требуемым углом.

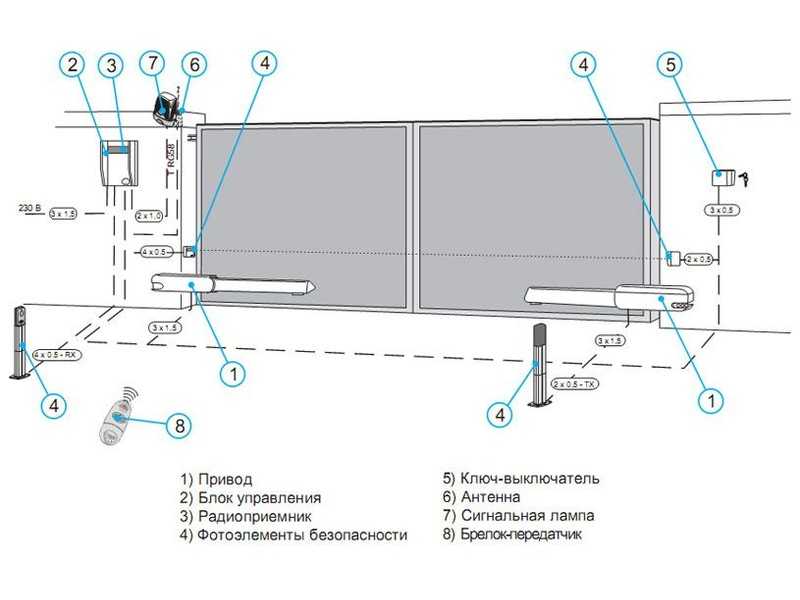

2. Ознакомиться со схемой установки, представленной в комплекте с приводным устройством.
3. С помощью рулетки и строительного уровня произвести точную разметку крепления приводов на стенах и створках ворот гаража.
4. На стены гаража, в места, размеченные под монтаж приводов, приварить или установить с помощью дюбелей металлические пластины, которые позволят надежно закрепить устройства.
Выбирать автоматику для ворот следует с учетом температурного режима, в котором они будет эксплуатироваться
5. Приварить кронштейны к гаражным створкам.
6. Болтами прикрепить приводы на кронштейнах к вмонтированным на стенах пластинам. С помощью специального ключа произвести разблокировку приводного устройства, переведя его в ручной режим и установить механизм.
7. Если автоматика не обеспечена концевым выключателем, то необходимо будет установить дополнительные упоры.
8. Установить блок управления и проводку, тщательно закрепив их на плоскости стен и скрыв под защитным кожухом.
9. Проверить работоспособность устройства, подключив его к электропитанию. В соответствии со схемой устройства запрограммировать брелоки.

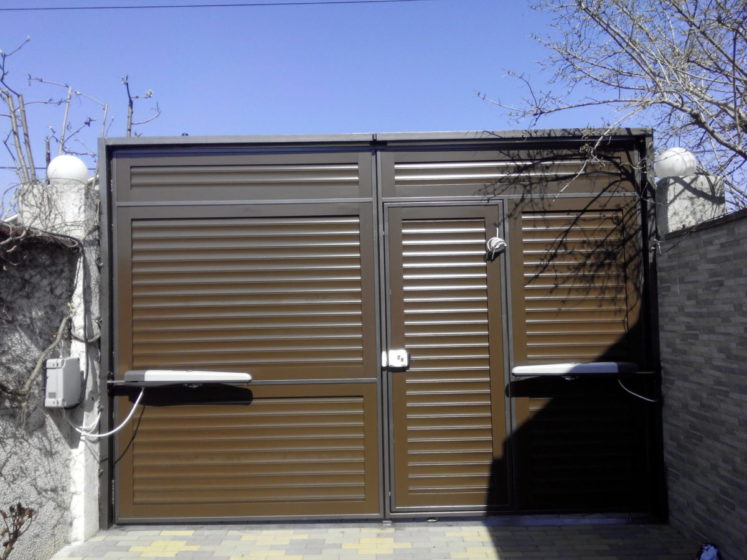

При правильной установке, ворота гаража будут открываться плавно и без задержки. Проведение профилактических мер позволит предотвратить возможные поломки.
Автоматизация ворот делает пользование гаражом более комфортным, благодаря пульту ДУ створки ворот можно открывать и закрывать, не покидая автомобиль, тем самым экономя время.
Монтаж гаражных автоматических ворот — видео
Автоматика для откатных ворот Comunello
https://youtube.com/watch?v=xLjAIbiVYMg
Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.
Устройство отличается полимерным покрытием, обладает классом защиты IP44.
Особенности:
- защита от влияния атмосферных осадков;
- прочное полимерное покрытие;
- высокая герметичность устройства;
- современный внешний вид;
- легкая настройка встроенного блока управления;
- надежность и долговечность;
- возможность удаленного управления при помощи специального пульта;
- простота эксплуатации и проведения монтажных работ;
- наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
- безопасность;
- комфорт в управлении;
- возможность частичного сдвига полотна для прохода пешеходов;
- адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).
Электропривод для откатных ворот Comunello FORT FT424KIT.
Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.
Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.
Электропривод для откатных ворот Comunello FORT FT500KIT
Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.
Электропривод для откатных ворот Comunello FORT FT624KIT
Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность
Электропривод для откатных ворот Comunello FORT FT700KIT
Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.
Электропривод для откатных ворот Comunello FORT FT1000KIT
Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.
Как работает система автоматики ворот
Прежде чем устанавливать автоматические ворота нужно надежно проверить все ли механизмы системы отлажены и проверить вручную. Данную работу обычно производят на конечном этапе.
1. дистанционно от мобильного брелка передающего на приемник и управляющий выходными импульсами с электродвигателя;
2. от станционного пульта управления, расположенного на стене гаража;
Работа от стационарного пульта управления
Принцип работы
Фотоэлемент устанавливается на стене так, чтобы был хороший охват зоны въезда , чтобы был контроль плотности закрывания створок, положение хода, исключение удара створками транспорта, людей и т.д.

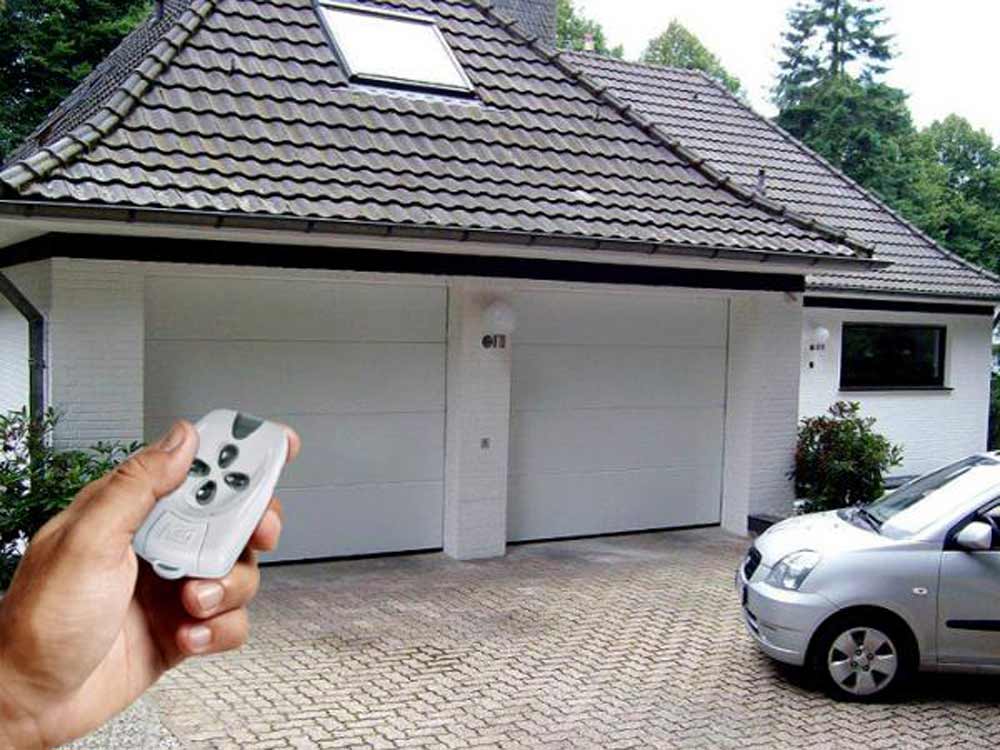

Работа от дистанционного пульта управления
Дистанционные пульты для автоматических ворот работают от сигналов приемника, которые получают радиокоманды от передатчика пульта-брелка.
Передатчик команд, встроенный в брелок, управляется от нажатия кнопки на корпусе и передает кодированный сигнал заданной частоты через свою антенну на приемник, находящийся в стационарном блоке управления.
Для правильного и безопасного управления привода нужно знать направление, момент остановки вращение ротора двигателя, так же лимит нагрузки не превышающий допустимого.
Дистанционное управление распашными воротами своими руками
Существует большое количество коммерческих изделий, для дистанционного управления раздвижными или распашными воротами. Но что делать, если есть механизм, но нет электроники или она вышла из строя?
Промокоды со скидками на светильники
Мы предлагаем для решения задачи дистанционного управления использовать модуль MP325M. В своем составе модуль содержит два 10А силовых реле на рабочее напряжение 250В с нормально разомкнутыми и нормально замкнутыми контактами, что вполне достаточно для управления любого рода моторов и два входа для подключения концевиков ограничения открытия/закрытия.
Источник питания приводов выбирается исходя из рабочего напряжения и мощности моторов. Он может быть как по трансформаторной схеме так и импульсный. Схему управления приводами можно увидеть на эскизе ниже. Она вышла несложной и эффективной, что собственно и требовалось получить.
При применении модуля MP325M хотелось бы отметить, что данный модуль рассчитан на эксплуатацию при температуре не ниже -15С. Поэтому, если планируете установку электроники на открытом воздухе, где температура может понижаться до -40С рекомендую использовать модули MP324M с базовыми блоками MP146.
Возможно, кто-то захочет повторить или улучшить данное решение, или предложить своё.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Как сделать автоматические ворота своим руками для гаража или забора Автоматический подъемный механизм для них сложен в монтаже и эксплуатации, поэтому в рамках данной статьи мы его рассматривать не будем. Спрашивайте, я на связи!
Подберите опции
Калитка
Встроенная калитка обеспечивает комфортное пользование воротами. Через калитку удобно входить или выходить, вносить или выносить грузы, вело- или мототехнику. Закрывается калитка на врезной замок.
Дверь и ворота изготавливают из панелей одинакового цвета и рисунка. На калитку устанавливают ручку с врезным замком, запирающимся на ключ.
Боковая дверь
Боковую дверь для входа в гараж устанавливают рядом с воротами. В холодное время дополнительной функцией двери является сохранение тепла, которое бы потерялось при открытии ворот.
Остекление
Окна устанавливаются для естественного освещения и для красоты. Той же цели служит панорамное остекление, которое может быть сплошным или для прочности и тепла чередоваться с сэндвич-панелями.
Замок
В ворота врезают ригельные замки. В случае непредвиденного отключения электропитания автоматика блокирует ворота, чтобы их нельзя было открыть. Поэтому в замок ставят устройство разблокировки с тросом, которое владелец открывает ключом и поднимает ворота вручную.

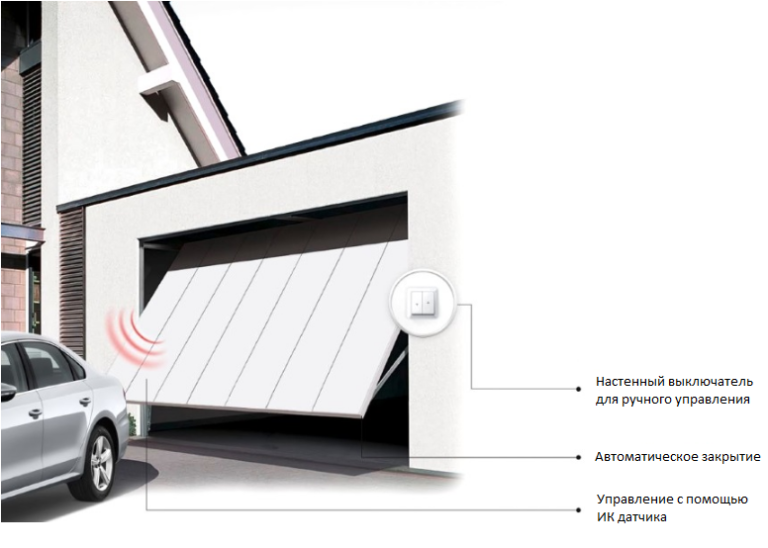

Подъемно-поворотные

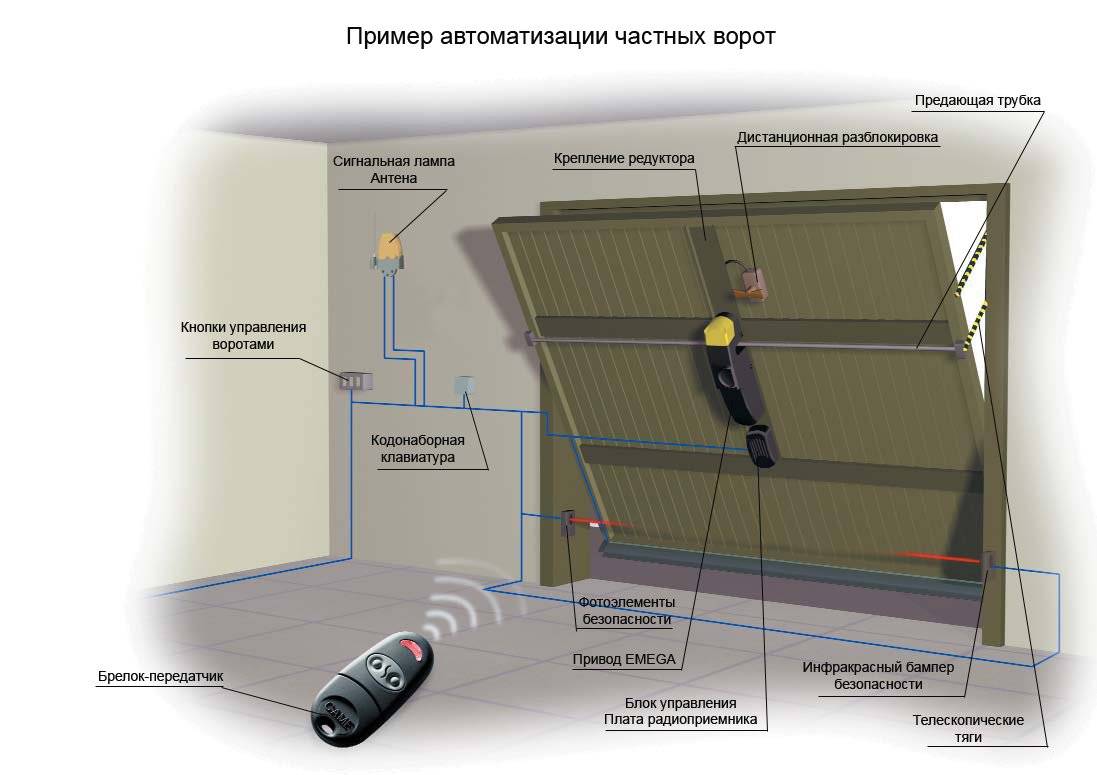

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.
Подъемно-поворотные автоматические ворота — требуется место под потолком
Виды подъема
Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:
- Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.
- Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.
Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.
- Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
- Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.
Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна
При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет
Достоинства и недостатки
Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).
- Необходимое для открывания ворот место перед гаражом становится значительно меньше.
- Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.
Полотно не мешает при выезде.
- Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
- Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
- В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
- Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.
В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.
- В совсем низких гаражах такую систему не поставишь.
- Большая парусность, что требует большей мощности привода.
Вручную требуются солидные усилия.
- Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
- Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.
Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.
Из чего сделать систему дистанционного управления своими руками
Проще всего купить готовую систему и установить ее. В тоже время, умея работать с электроникой, можно сделать дистанционное управление гаражными воротами и своими руками. Для этого нужен любой недорогой прибор с дистанционным управлением: звонок, замок для автомобильной двери, автомобильная сигнализация.

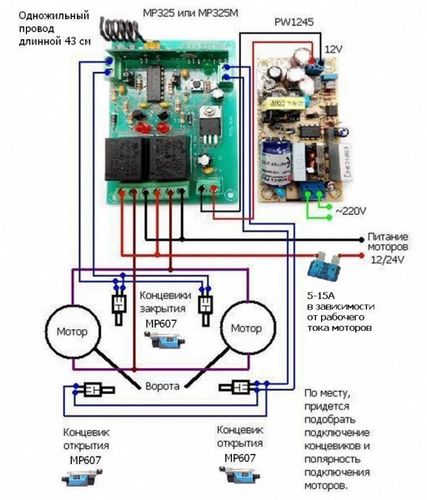

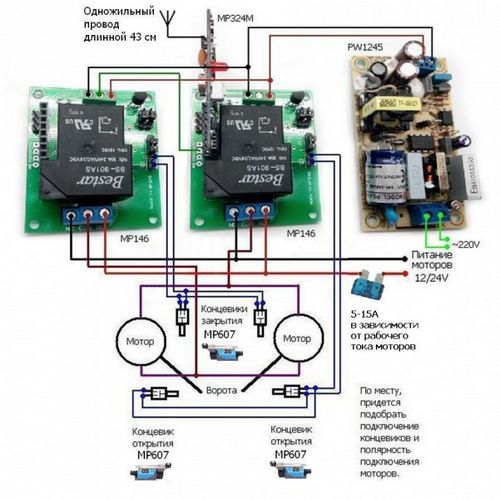

Можно воспользоваться модулями дистанционного управления, например, MP325M.
Для подвода питания в данной схеме использовался преобразователь PW1245. Также можно использовать понижающий стабилизатор на основе одной микросхемы. Однако преобразователь со своим отдельным источником питания делает всю систему более надежной.
В качестве концевиков (индикаторов состояния ворот, открыты они или закрыты) применялись датчики МР607. У этого датчика две группы контактов. Одна из них нормально закрытая, другая нормально открытая. В данной схеме для подключения использовалась нормально открытая цепь.
Модуль MP325M можно использовать пи температуре до -15 градусов, поэтому для использования на улице зимой он не подходит. Для работы дистанционного управления при температуре до -40 градусов можно заменить его на модуль MP324M с базовыми блоками MP146. Схема приведена на рисунке.
Одножильный провод длиной 43 см — это антенна. Длина провода подбиралась исходя из требования, чтобы ворота открывались с нужного расстояния. Чтобы подобрать длину антенны для открытия с нужного именно в вашем случае расстояния, сначала нужно взять более длинный провод и подобрать нужную длину путем постепенного его обрезания. Лучше всего расположить антенну над воротами вертикально. Антенну нельзя гнуть, скручивать, размещать в металлических кожухах.
Типы открывания и особенности системы
Что касается типа открывания ворот, они могут быть распашными либо откатными. Принцип их действия созвучен с названием. Специалисты рассказывают, что в монтаже гораздо лучше показывают себя распашные системы, выше показатели и во время эксплуатации.
Среди недостатка конструкции выделяют необходимость оставлять достаточно большое место для беспрепятственного открывания створок.
Если монтировать на участке откатную систему, то придется проводить дополнительные работы, позволяющие защитить систему от возможного перекоса и устанавливаться направляющий механизм.
Кроме того, иногда появляется необходимость в зимнее время года чистить направляющие. Основное преимущество откатных ворот – малое количество занимаемого места.
Определить механизм открывания ворот можно по их разновидности, обычно это секционные либо распашные ворота. Многие люди отдают свое предпочтение второму варианту, при этом не устанавливают электроприводы.
Внешний вид радиоканального брелока выглядит таким образом: базовая поставка включает в себя модуль, позволяющий управлять сразу двумя радиоканалами.
Во время открывания и закрывания ворот на участке можно применять только один элемент, второй позволяет подключить освещение площади около гаража или под навесом. Таким образом, человек сможет одной кнопкой управлять гаражными воротами, а второй освещением.
По своей работе дистанционное управление воротами радует надежной эксплуатацией, со сбоями приходится сталкиваться крайне редко. Присутствует аварийный режим, позволяющий открывать конструкцию ключом, в случае отключения электричества.

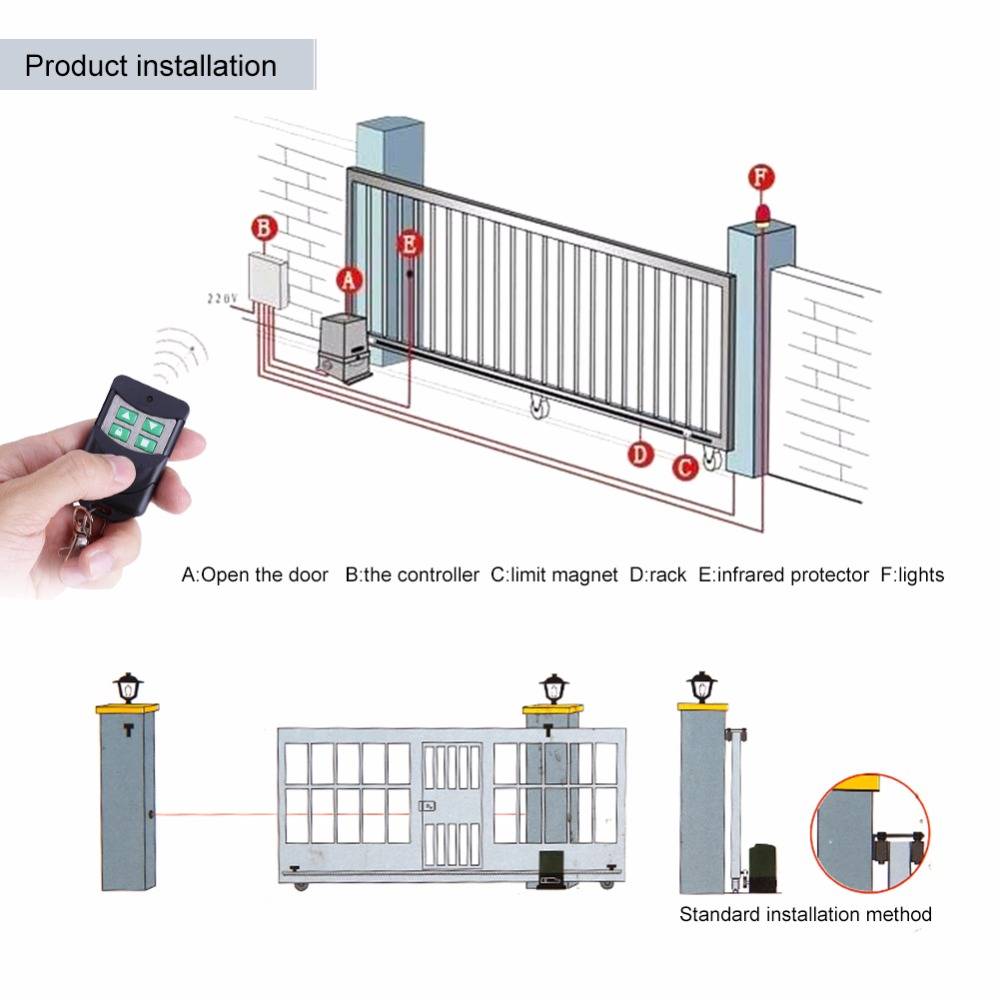

Откатные ворота с дистанционным управлением
Брелоки имеют довольно большой радиус действия, потому открывать и закрывать конструкцию получится с любой точки участка. Если говорить об элементе питания, то срок его службы составляет несколько лет.
Самостоятельно установить систему можно, но для этого потребуются определенные навыки и инструменты. Еще один приятный момент в схеме управления: если у вас, помимо дачного участка, такая же система и брелок присутствует где-то еще, к примеру, на парковке или в гараже офиса, то вы сможете настроить систему и пользоваться тем же брелоком.
Условия качественного монтажа
Гарантией удобства и беспроблемности последующей эксплуатации металлического полотна является правильный выбор конструкции. Она должна полностью подходить под особенности имеющегося строения. Приобретая секционные ворота для гаража, следует учитывать следующие параметры:
- габариты используемого транспортного средства;
- особенности расположения гаража, в том числе необходимости маневрирования при заезде и выезде;
- назначение помещения, которое может использоваться в качестве гаража и ремонтной мастерской.
В зоне установки направляющих и роликов должны отсутствовать какие-либо коммуникации и другие препятствия, которые могут затруднить движение поднимающегося полотна. Общая высота гаража напрямую влияет на тип используемой конструкции и размеры секций. Также следует учитывать, выполняются ли ворота из стальных элементов или утепленных сэндвич-панелей. Последние обеспечивают необходимую теплоизоляцию гаражу, но по показателям прочности они несколько уступают полотну из оцинкованной стали.
Устройство системы дистанционного управления
Для автоматики ворот необходимы:
- Электропривод (один или два);
- Блок управления;
- Пульт;
- Система, отвечающая за безопасность.
Сигнал к воротам поступает по трехжильному кабелю сечением 1,5 мм, проложенному под землей и по опорам в специальной полиэтиленовой трубе. Электропривод с помощью рычага или цепи приводит в движение створки. Подключается напрямую в сеть или через преобразователь напряжения.
Блок управления может быть встроенным в привод или размещаться отдельно от него. Сигнал к нему посылается с помощью радиоканального брелока или смартфона. Предусмотрена система разблокирования ворот в случае отключения электрического тока. Воротные конструкции достаточно тяжелые, поэтому для защиты от них устанавливают фотоэлементы, которые регистрируют посторонний предмет на их пути.

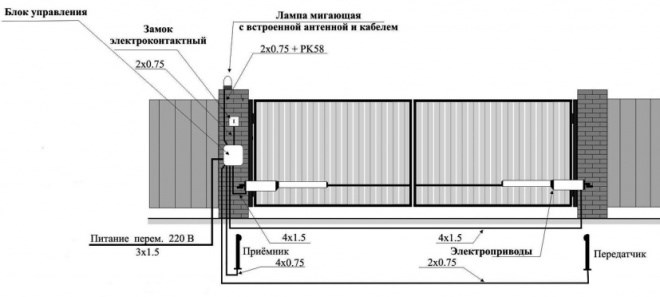

Принцип работы системы управления распашными воротами

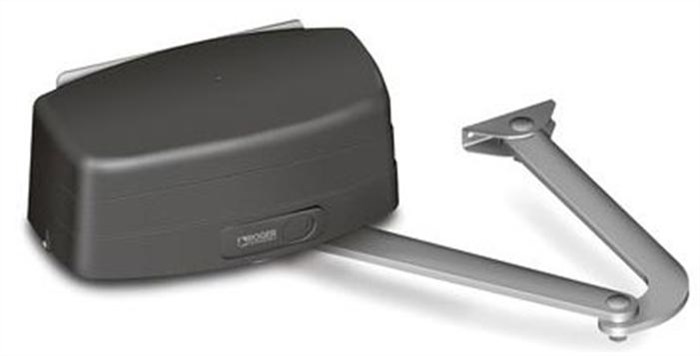

За работу распашных конструкций отвечают два электропривода, блок управления с радиоприемником и пульт.
За работу распашных конструкций отвечают два электропривода, блок управления с радиприемником и пульт. Для корректной работы створок приводы должны быть синхронизированы. Лампа, установленная чуть выше проема, сигнализирует о движении створок, отвечает за безопасность их использования. Для автоматических ворот распашного типа устанавливаются четыре фотоэлемента. Они фиксируют помехи в проеме и останавливают воротные створки. Это поможет обеспечить безопасность человека, не успевшего пройти сквозь ворота на дистанционном управлении.

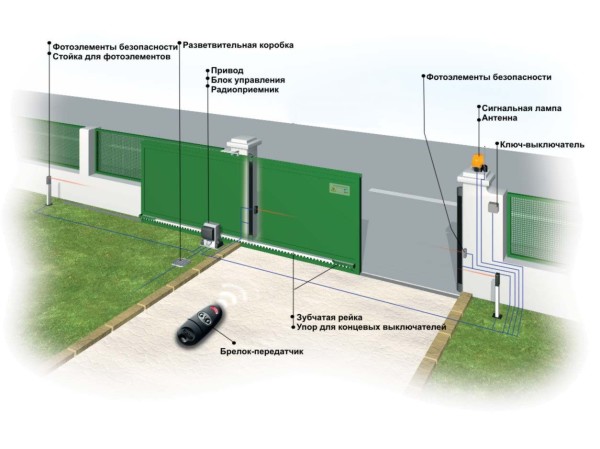

Принцип работы системы управления раздвижными воротами
Работой раздвижных конструкций управляет электропривод со встроенным радиоприемником и системой управления. После подачи сигнала с пульта о потребности в запуске двигателя створки приходят в движение. Их перемещение проходит по рельсам, за остановку отвечает концевой выключатель, предупреждающий выход полотна за установленные границы. Дополнительно выполняется установка сигнальной лампы и пары фотоэлементов, при возникшем препятствии останавливающих движение ворот.

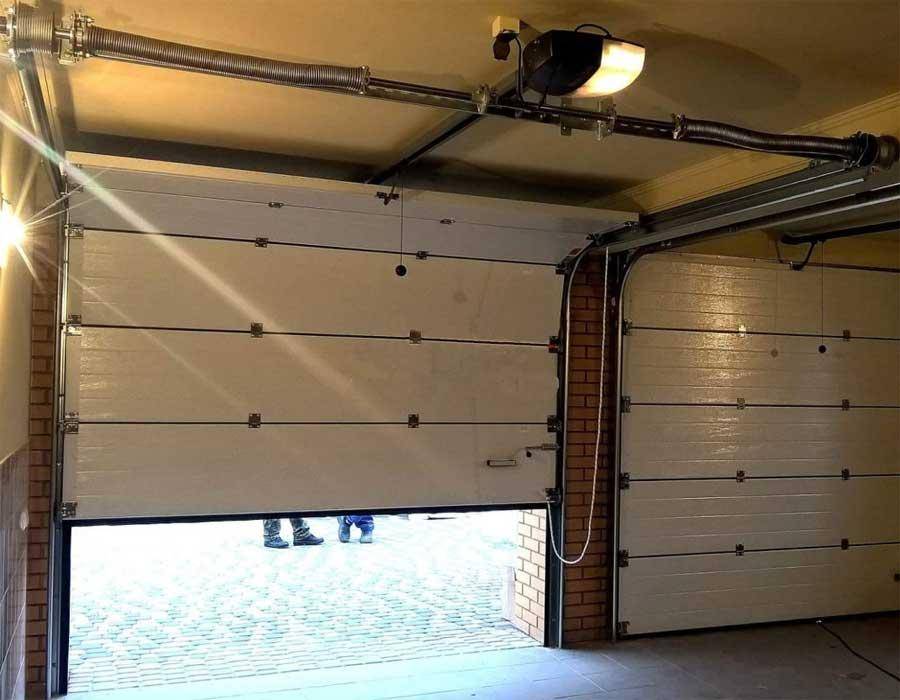

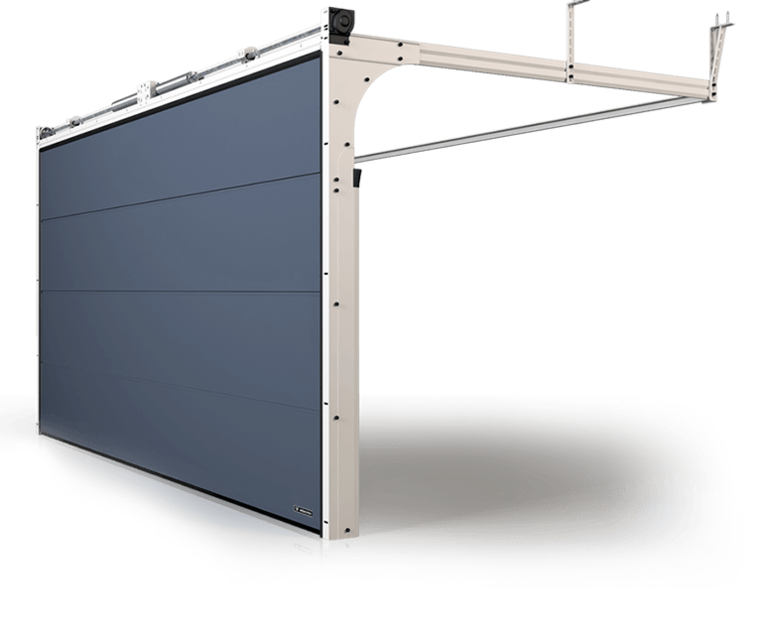

Автоматика для секционных ворот: устройство, плюсы и минусы
Секционные ворота являются самым оптимальным решением для гаража. В процессе открывания ворот привод расположенный под потолком, тянет створку по направляющим, за счет чего происходит поднятие ворот вверх.
Разберемся в процессе работы данной автоматики, а так же в её плюсах и минусах.
Устройство и принцип работы
Автоматический привод секционных ворот плавно поднимает полотно, состоящее из нескольких секций, по вертикальным направляющим, которые затем плавно переходят в горизонтальные.
В конструкцию входят:
- Электронный блок управления.
- Элементы привода.
- Дистанционный пульт.
- Цепная или ременная рейка.

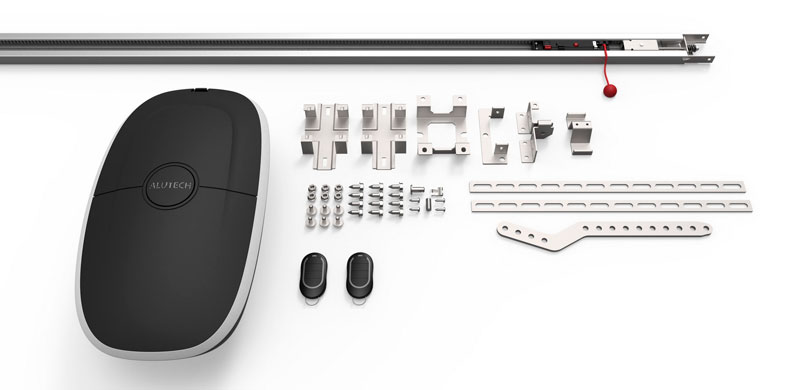

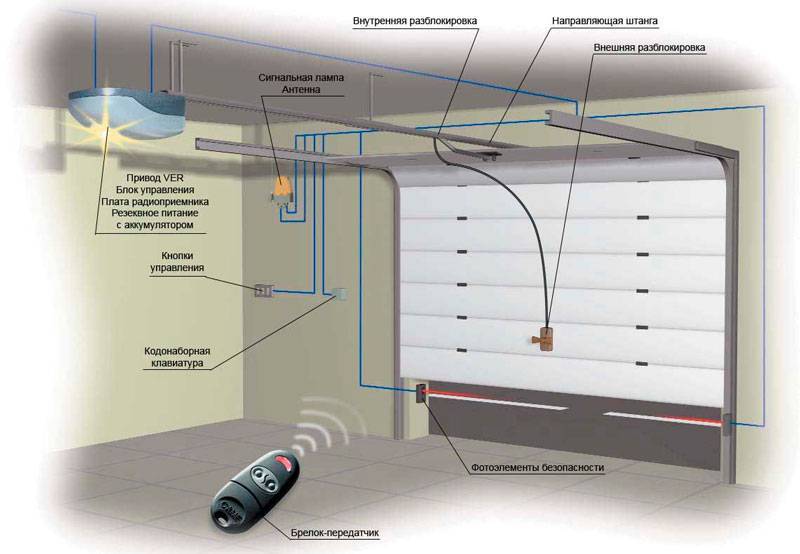

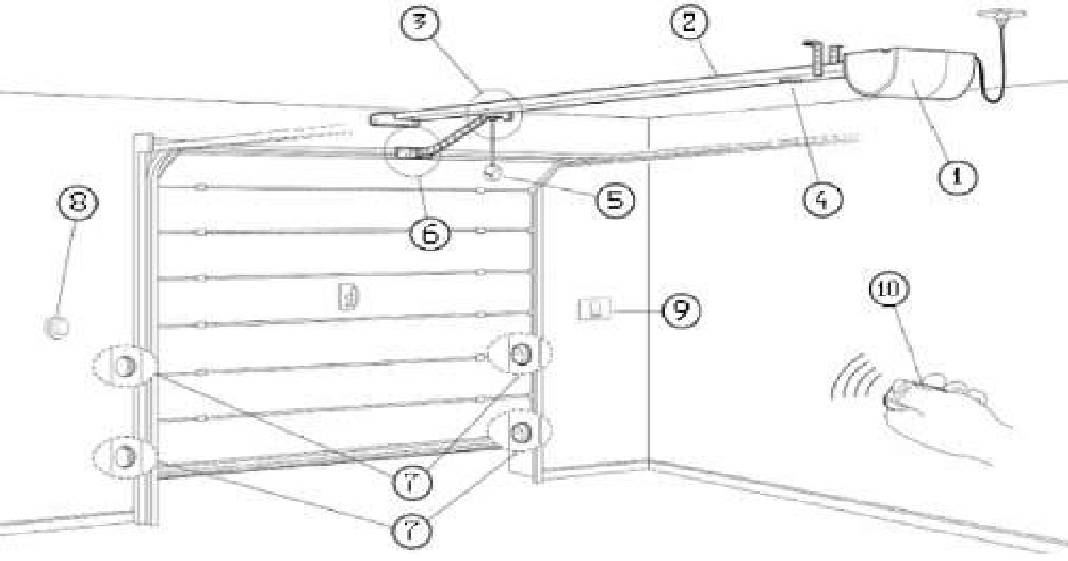

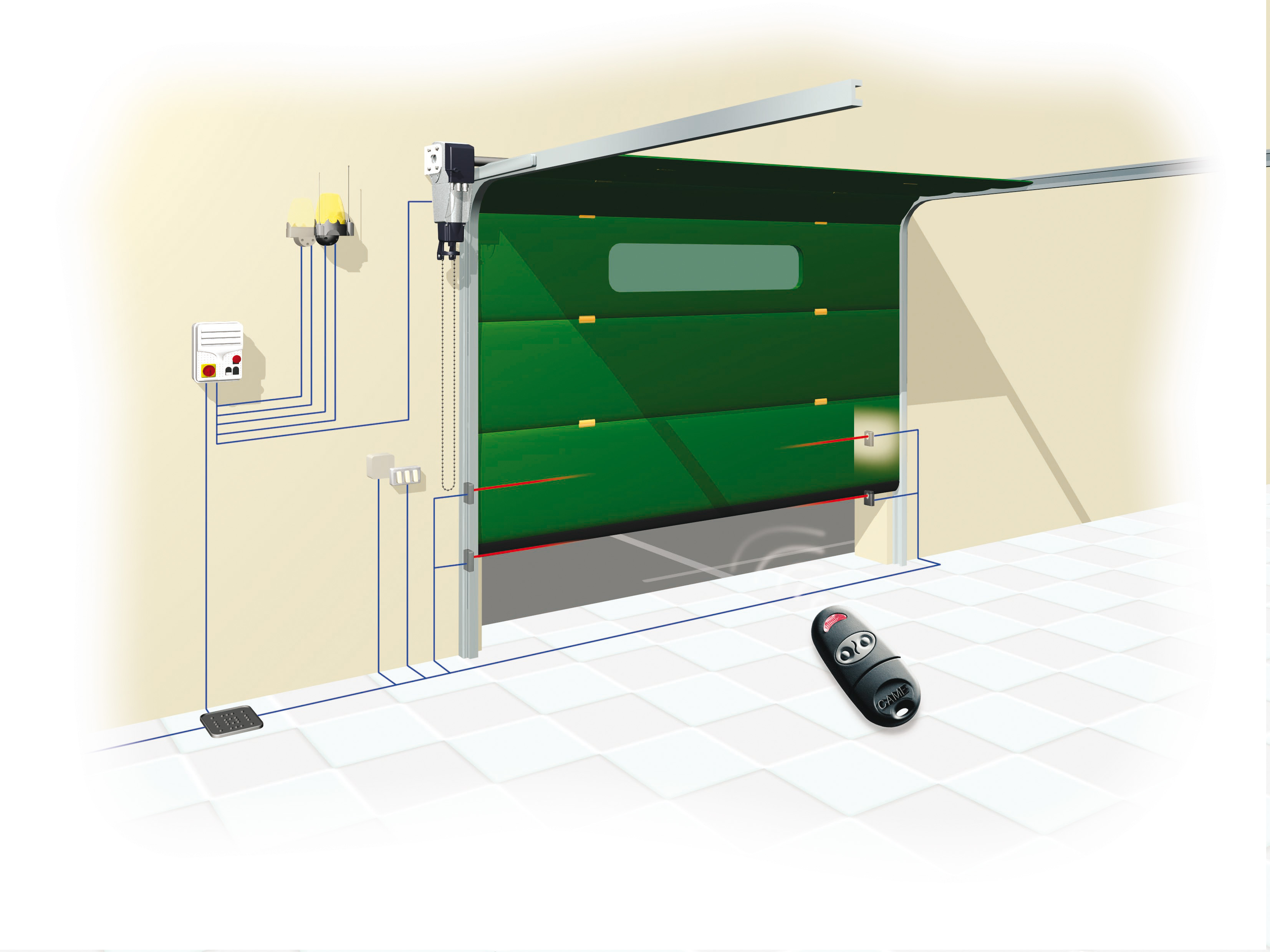

Пример комплектации автоматики секционных ворот.
По бокам каждой из секций устанавливаются пробковые или резиновые уплотнители, сохраняющие тепло в гараже.
На нижней стороне секции, находящейся ближе к земле, установлен мягкий материал, защищающий помещение от холодного воздуха.
Он также препятствует примерзанию этой детали ворот к полу в зимнее время. Приводное устройство располагается на потолке гаража.

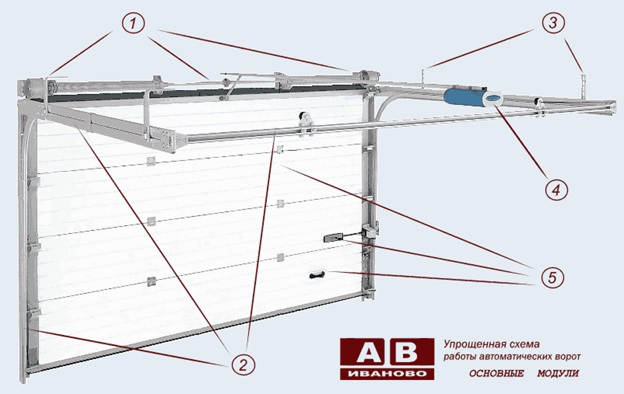

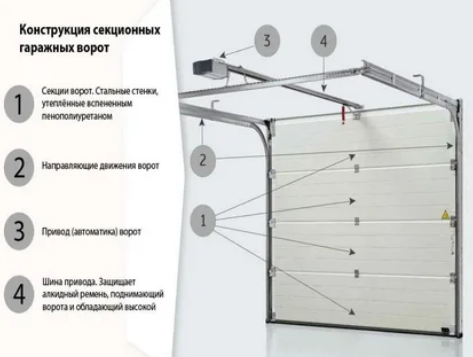

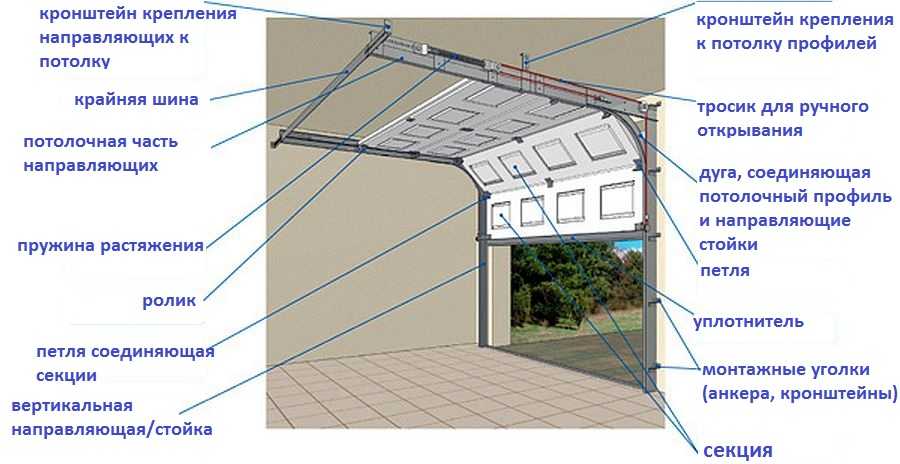

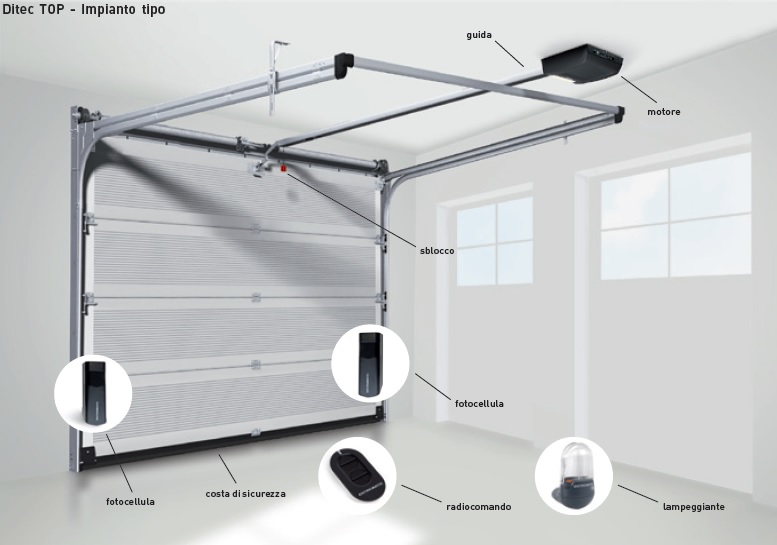

Устройство автоматики секционных ворот.
При нажатии кнопки на пульте ДУ или щите управления, скреплённые между собой шарнирным способом секции начинают движение по направляющим. В действие их приводит электромотор, который при помощи шестерён редуктора, приводного механизма заставляет их перемещаться.

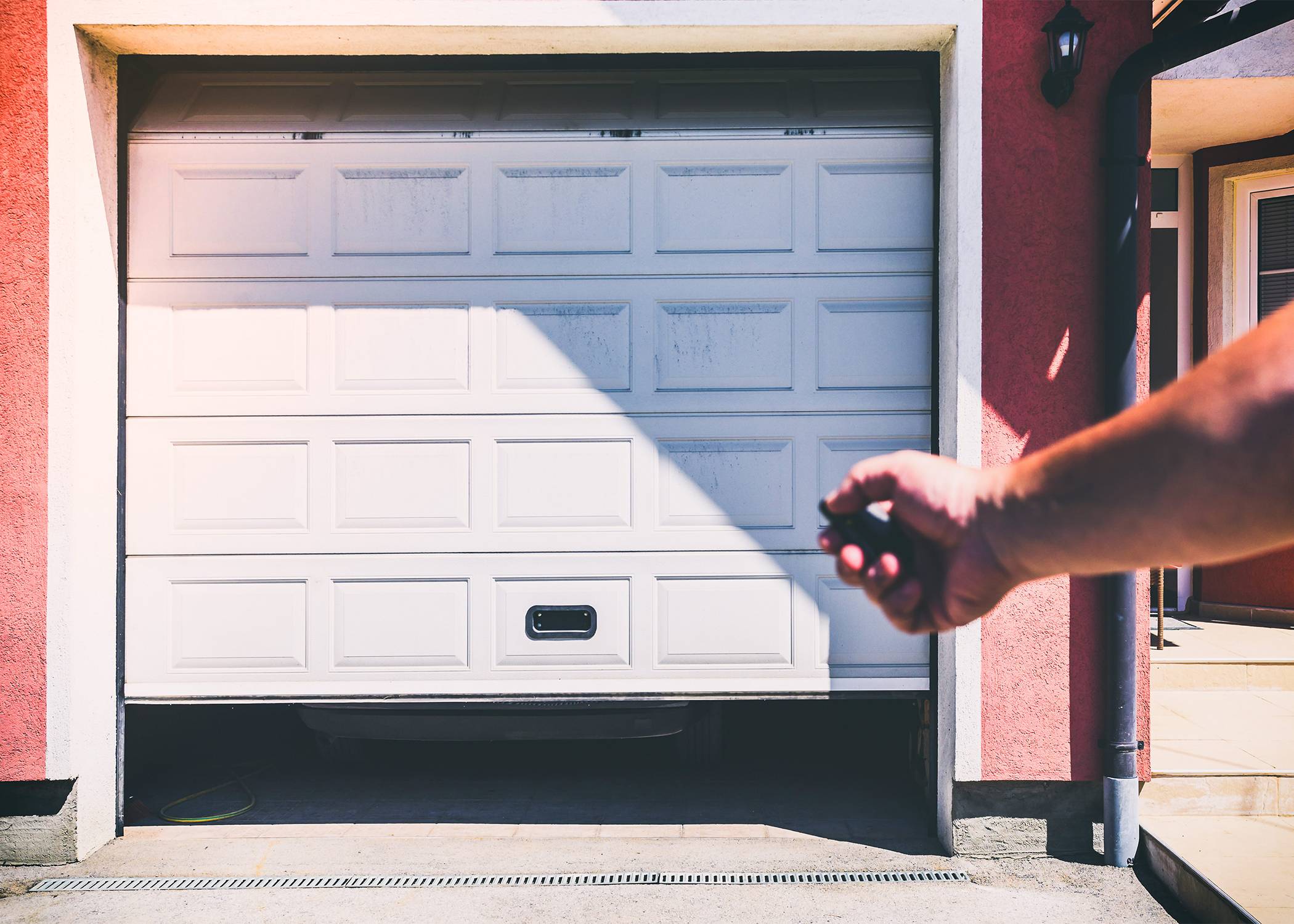

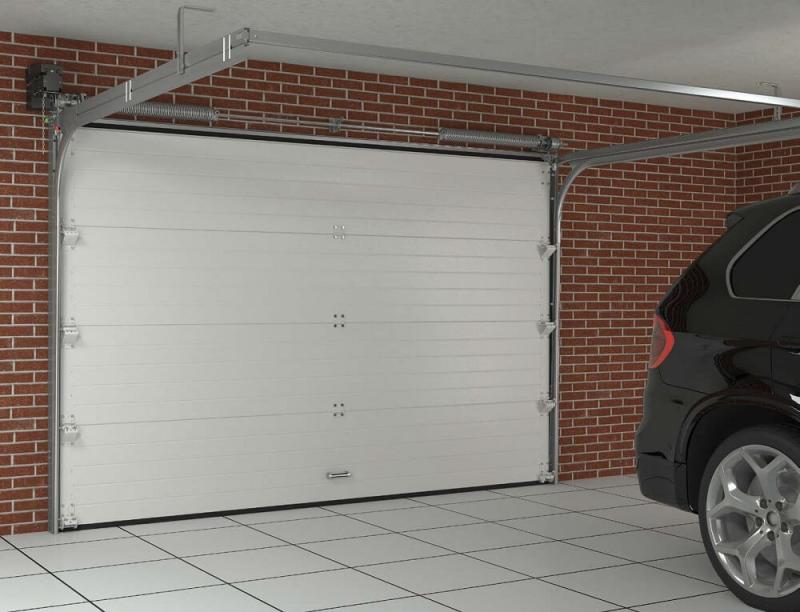

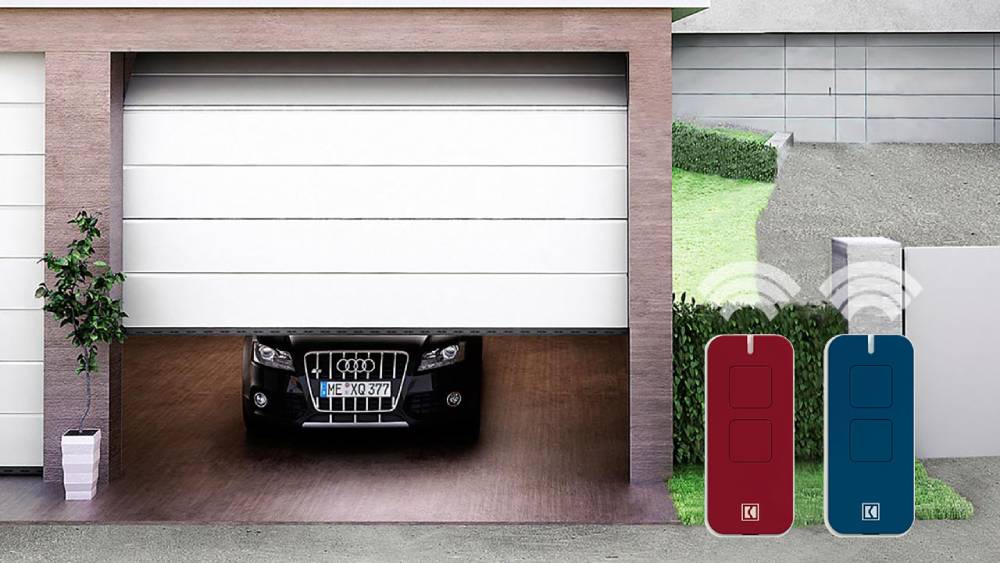

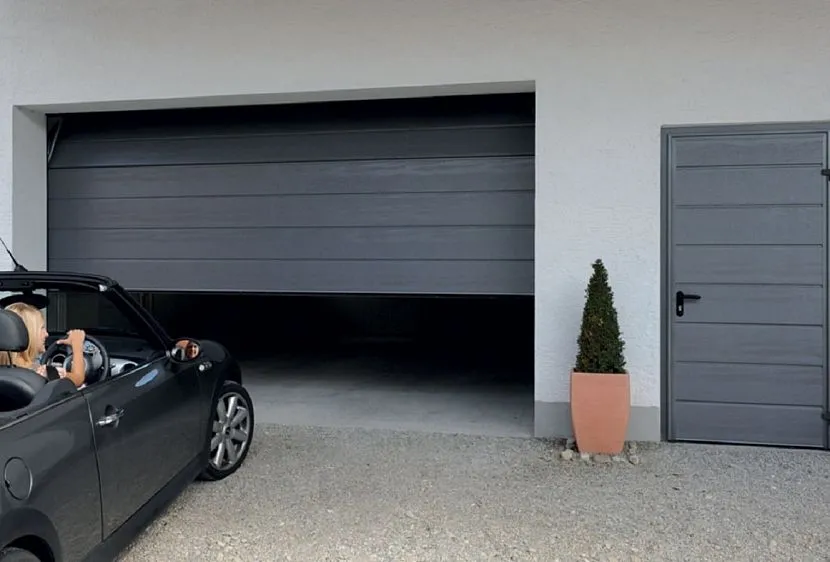

Пример открывания секционных ворот при помощи автоматики.
Эксплуатационные характеристики
Выбирая автоматику для секционных ворот нужно принимать во внимание:
- Массу подвижной конструкции.
- Габариты секций.
- Скорость открытия ворот.
- Частоту использования.
Типы привода
Существуют несколько типов приводов секционных ворот:

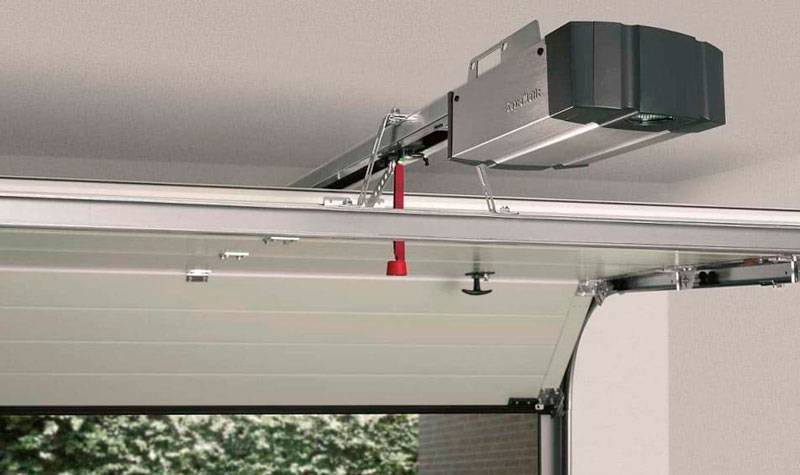

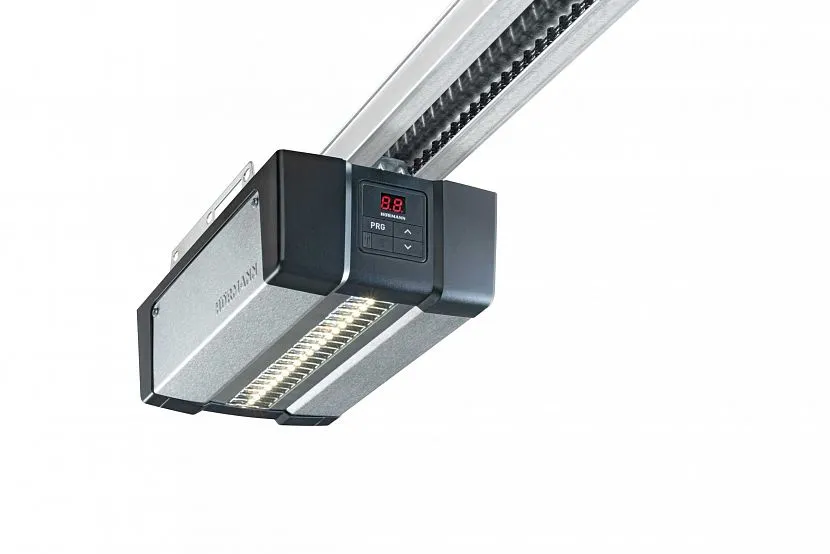

Потолочный тип: ременной или цепной. Первый работает практически бесшумно, второй – более надёжен, имеет больший рабочий ресурс.

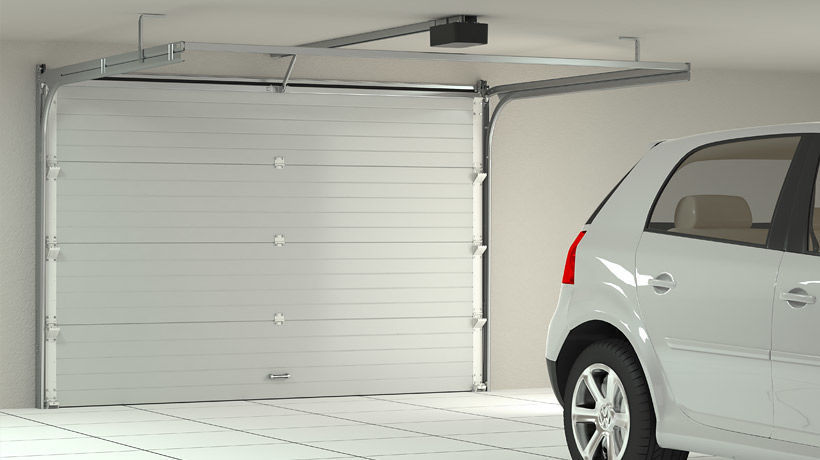

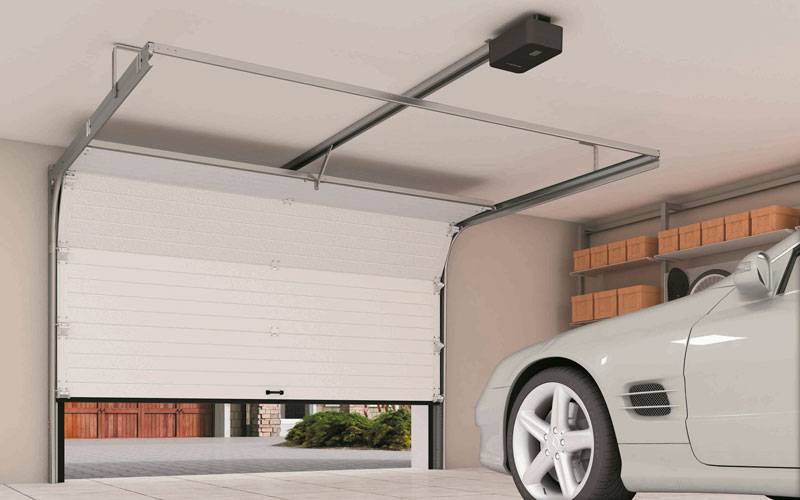

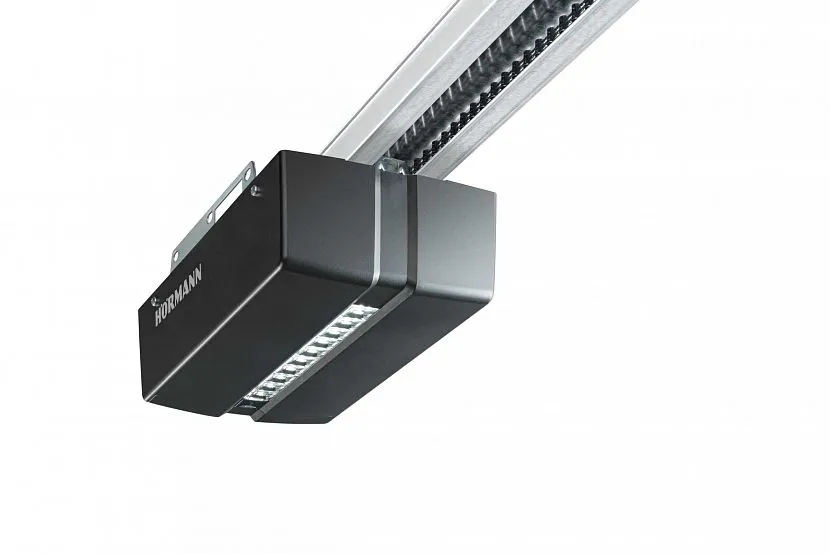

Потолочный тип автоматики.

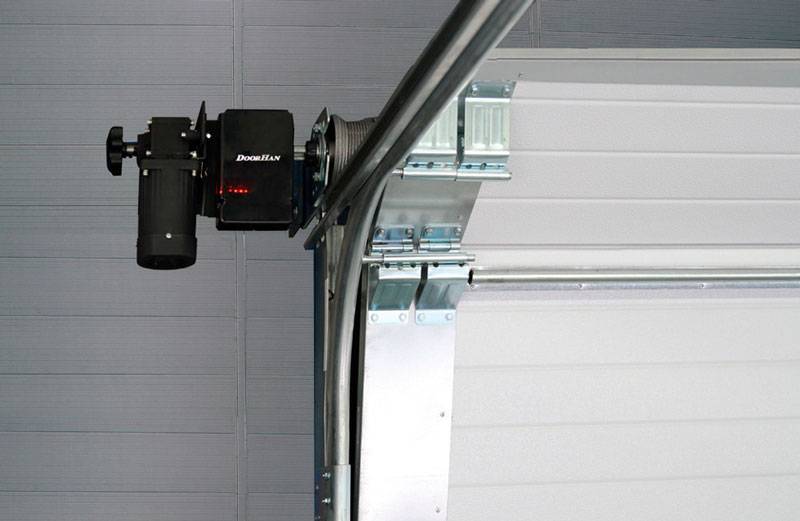

Вальный приводной механизм. Этот тип применяется в гаражах на производстве, сервисных службах.

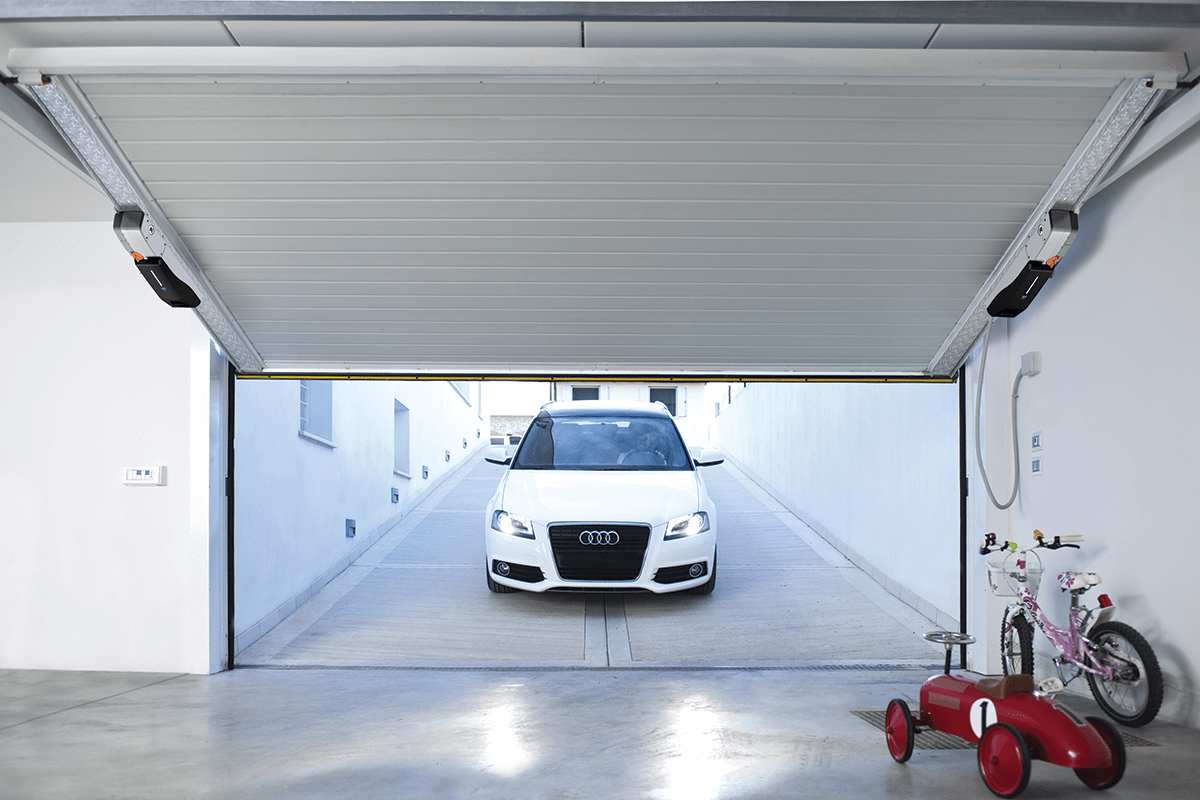

Вальный приводной механизм.
Плюсы автоматики для секционных ворот:
- Простая эксплуатация.
- Оперативность открытия/закрытия.
- Несложный монтаж.
- Безопасность конструкции для машин.
Минусы автоматики для секционных ворот:
- Повышенная цена.
Типичные неисправности секционных ворот
Если вы услышите, что возникли посторонние шумы (скрип, скрежет или что-то подобное), то в этом случае надо тщательно проверить и смазать механизмы, в первую очередь ролики. Причиной появления таких звуков могут быть также неисправный редуктор, вал или барабан. Эти детали в процессе работы подвергаются сильному износу. Если ломаются именно эти части механизма, то их просто заменяют новыми.

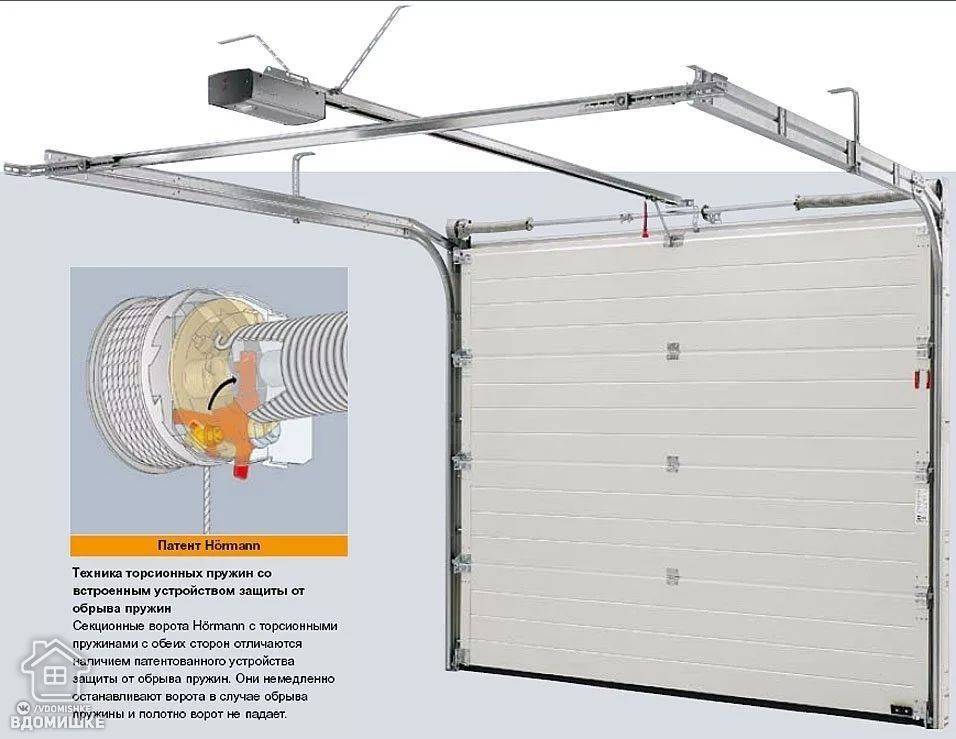

Деформация пружины секционных ворот
Что делать в случае, если вы обнаружите, что оборвался трос или произошла деформация пружины? Дело в том, что конструкцией ворот всегда предусмотрено равномерное распределение весовой нагрузки на детали крепления. Когда этот расчет выполнен неверно, или если во время эксплуатации был применен сильный нажим при открывании вручную, то это и становится причиной нарушения целостности или смещения троса. Также может возникнуть деформация пружины. В подобных случаях однозначно необходима замена деталей
Если возникли проблемы в процессе опускания и поднятия секций, например, заклинило полотно, то причиной такой неисправности чаще всего бывает неправильная работа фотоэлементов. В таких случаях рекомендуется сразу выполнить их замену, не меняя остальных деталей конструкции.
Для этого необходимо сделать следующее:
1) В первую очередь заменить изношенные детали новыми. 2) Затем произвести корректировку баланса всей системы 3) Попытаться аккуратно несколько раз произвести цикл открытия и закрытия ворот.
Важно помнить, что фотоэлементы устанавливаются исключительно для безопасности персонала, в соответствии с правилами техники безопасности. При эксплуатации автоматических ворот могут выявиться различные неисправности. Признаками выхода из строя автоматических ворот является неравномерное открытие-закрытие ворот, то есть когда они работают рывками, или же полное отсутствие каких-либо действий при нажатии на пусковую кнопку
В том случае следует в первую очередь смазать все вращающиеся части механизмов, и выполнить перепрограммирование и настройку блока управления
Признаками выхода из строя автоматических ворот является неравномерное открытие-закрытие ворот, то есть когда они работают рывками, или же полное отсутствие каких-либо действий при нажатии на пусковую кнопку. В том случае следует в первую очередь смазать все вращающиеся части механизмов, и выполнить перепрограммирование и настройку блока управления
При эксплуатации автоматических ворот могут выявиться различные неисправности. Признаками выхода из строя автоматических ворот является неравномерное открытие-закрытие ворот, то есть когда они работают рывками, или же полное отсутствие каких-либо действий при нажатии на пусковую кнопку. В том случае следует в первую очередь смазать все вращающиеся части механизмов, и выполнить перепрограммирование и настройку блока управления.
Гаражные автоматические секционные ворота несколько отличаются от других видов. Иногда такие ворота закрываются не в той последовательности, которая предусмотрена изготовителем. Причиной этому служит неправильное функционирование потолочного или вального привода из-за деформации самого каркаса. Если его монтаж выполнялся неправильно, то эта неисправность со временем обязательно выявится. Например, это может произойти, если при изготовлении прямоугольного каркаса из металлических профильных труб, полученный прямоугольник не укрепили поперечинами или распорками, а просто приварили на него металлический лист. Такие ошибки чаще всего делают непрофессионалы, что и приводит к появлению неисправностей.
Как следует поступать, если появились проблемы в дистанционном управлении?
1) Сначала следует проверить полностью все операции, предусмотренные функциями дистанционного управления. 2) Проверить, и при выявлении неполадок произвести наладочные работы. 3) Попытаться выполнить перепрограммирование управления. 4) Проверить, если ли устойчивая связь, и в случае её отсутствия, попытаться воспользоваться внешней антенной. 5) Провести осмотр, выполнить дефектовку и сделать правильную настройку всей системы.
Автоматизация процесса управления движением створ
Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.
Подбор автоматических элементов нужно делать с учетом:
- веса, ширины, парусности створок при действии ветра;
- направления, в котором будет происходить открывание воротных частей;
- выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.
Коробку блока управления закрепляют, когда провода и коммуникации отключены.
Установка приемника, программирование пультов
Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:
Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.
Подключение фотоэлементов и сигнальной лампы
Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.
Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).
Программирование автоматического закрывания ворот
Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.
Дистанционное управление распашными воротами своими руками
Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Автоматика для распашных ворот своими руками Поэтому фасад здания гаража, дома или размер ограждения должен предусматривать свободное передвижение длинномерной конструкции вбок. Спрашивайте, я на связи!
Как снять блокировку с рольставней
Существует всего один правильный способ открыть ворота в условиях аварии, при отключении электроэнергии – этому способствует механизм автоматической разблокировки с воротком. Он должен быть предусмотрен конструкцией вального привода. Вороток способствует поднятию, опусканию рольставней, но процесс займет больше времени, чем обычно. Существует альтернативный способ – следует применять частичный демонтаж элементов привода. Особенности даются ниже.
Раскрыть короб
Все важные элементы управления находятся внутри верхнего короба. В нем установлен привод, проходят коммуникации. Чтобы получить возможность пройти через ворота, нужно раскрыть короб.
Разъединить блокирующие подвесы
Главный элемент – вальный привод, от него отсоединяют так называемые ригеля или блокирующие подвесы. Это откроет возможности для ручного подъема полотна.
Потянуть полотно вверх
Процесс несложный – нужно потянуть ворота по направлению вверх. Процедура проводится с помощником – он должен держать полотно с другой стороны, если они тяжелые. Это затрудняет процесс, может занять время. Недостатком метода является высокий риск повреждения конструкции, использовать его следует, только если нет другого выхода.
Виды автоматики
Простоту подъема гаражных ворот обеспечивают специальные электроприводы. Управление происходит с помощью дистанционного пульта. В итоге авто без препятствий въезжает в помещение, а владелец не покидает уютного салона. Немецкий бренд «Hörmann» поставляет в Россию несколько моделей автоматики.
По методу установки
Потолочные приводы – передают тяговое усилие через направляющую шину на верхнюю кромку полотна, тем самым, открывая и закрывая проем. Комплект состоит из головки привода, направляющей шины, пульта управления и крепежных элементов. Оборудование монтируют внутри гаража, на потолке.
По типу размещения Источник twitter.com
По весу
Инженеры Hormann проектируют приводы под определенную площадь и вес створки. Чем больше полотно по площади, тем оно тяжелее и тем мощнее должно быть устройство.
Для гаражных ворот с небольшой площадью полотна подойдут модели с тяговым усилием до 600 H, для ворот с большой площадью полотна или оснащенных калиткой лучше выбрать привод с запасом по мощности. Модели бренда «Hörmann» варьируются от 500 до 750 Н.
Варианты исполнения автоматикиИсточник davir.com.ua
По частоте использования
Автоматику гаражных ворот подбирают с учетом количества суточного открывания и закрывания. Привод функционирует в течение нескольких минут, после чего электромотор должен отдыхать. Цикличность работы оборудования для загородного дома варьируется в пределах 5-20 раз в сутки
Промышленные модели рассчитаны на более высокую интенсивность, поэтому, если вы планируете активно пользоваться оборудованием, то обратите внимание именно на них
Ворота в коттедже за день открываются в среднем около 4 раз. Не стоит брать мощное промышленное оборудования для этих целей. Автоматика «Hörmann» рассчитана минимум на 25 000 циклов. Если в семье один автомобиль, то ресурса хватит минимум на 17-20 лет эксплуатации.
По частоте использованияИсточник marketvorot.com
Выбор автоматики
В зависимости от используемого типа ворот выбирается соответствующая автоматика. Автоматику разделяют на два основных вида по методу прилагаемого усилия:
1. Линейная. Такой привод подходит для распашных створок весом до 3 т и устанавливается внутри помещения, в проеме. Принцип работы основан на изменении длины навесных активаторов при открывании ворот гаража. В действие приводится пультом ДУ или контактным выключателем. Линейная автоматика разделяется на два подвида: червячную и гидравлическую.

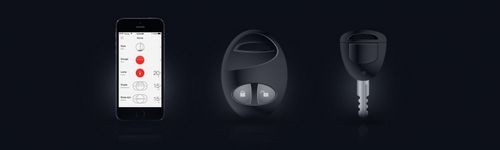

Открывать автоматические ворота можно даже используя приложение на телефоне
2. Рычажный. Привод монтируется изнутри или снаружи. Работает благодаря прямому толкателю, усилие которого передается на ворота с помощью изогнутых рычагов. Является более надежным устройством и подходит для установки на мощных и больших по размеру воротах.
Дополнительно все приводы оснащаются специальным маячком, сигнализирующем о начале их работы.
От качества работы автоматики, используемой для установки гаражных ворот, зависит безопасность сохранности автомобиля. Поэтому стоит подходить к ее выбору осмысленно и с учетом следующих рекомендаций:
Приобретать автоматику рекомендуется у производителя, профессионально занимающегося разработкой данных устройств.
Гарантийный период на приобретаемую автоматизированную систему должен составлять – 5 лет.
Рекомендуется выбирать устройства, дополнительно оснащенные ручной блокировкой, на случай отсутствия электроэнергии.
Приобретение автоматических устройств, оснащенных защитой от скачков напряжения в электросети, позволит им функционировать дольше.
Важно, чтобы электропривод, программируемая и механическая части были выполнены одним производителем.
Приобретая автоматическое устройство, следует поинтересоваться дополнительными опциями: запасной блок управления, кодовый выключатель, транспондерная карта, фотоэлементы и т.д.
Выбирая автоматическую систему для гаражных ворот, не стоит экономить, поскольку низкая цена устройства подкрепляется низким качеством сборки, а соответственно создаст проблемы при эксплуатации.
Приобретать автоматику для ворот лучше у проверенных производителей
Выбирая привод для автоматических ворот гаража, следует учитывать:
- ширину полотна ворот;
- направление, в котором будут открываться ворота;
- интенсивность эксплуатации;
- запас прочности.
Лучшими на сегодняшний день являются электронные микропроцессорные приводы произведенные компаниями:
- CAME, Италия;
- MARANTEC, Германия;
- Lift Master, США;
- NICE, Италия;
- FAAC, Италия.
Гарантийный срок службы автоматики для ворот должен составлять не менее 5 лет
