Расчёт количества и расположения розеток
Большое число бытовой техники, которой пользуется человек в течение дня, требует достаточного количества точек питания. Грамотный расчет исключает проблему поиска свободной розетки. Эту работу необходимо проводить еще на этапе планирования и создания дизайн-проекта жилого или служебного помещения.
При расчетах можно воспользоваться следующими рекомендациями:
Полезно составить подробный перечень всего электрического оборудования, которым предстоит пользоваться. Необходимо учитывать также приборы, которые подключаются к электросети лишь изредка (например, пылесос, сушилка для обуви).
Далее следует нарисовать план помещения, на котором показано расположение мебели и бытовой техники. Отметить места, в которых будет удобно подключать девайсы.
Для простоты подсчета составляют таблицу, в которой указывают количество розеток и выключателей для всех зон.
При выборе местоположения розеток в квартире, необходимо учитывать расстановку крупногабаритной мебели. Если в будущем не планируется переставлять шкафы и столы на новое место, то намечать за ними розеточный блок нецелесообразно. Если такой уверенности нет, то рекомендуется предусмотреть электровыходы в каждом углу комнаты, а при большой длине стены дополнительно в центре. Предусмотренный запас в будущем обеспечит комфортное проживание.
Ответы на главные вопросы

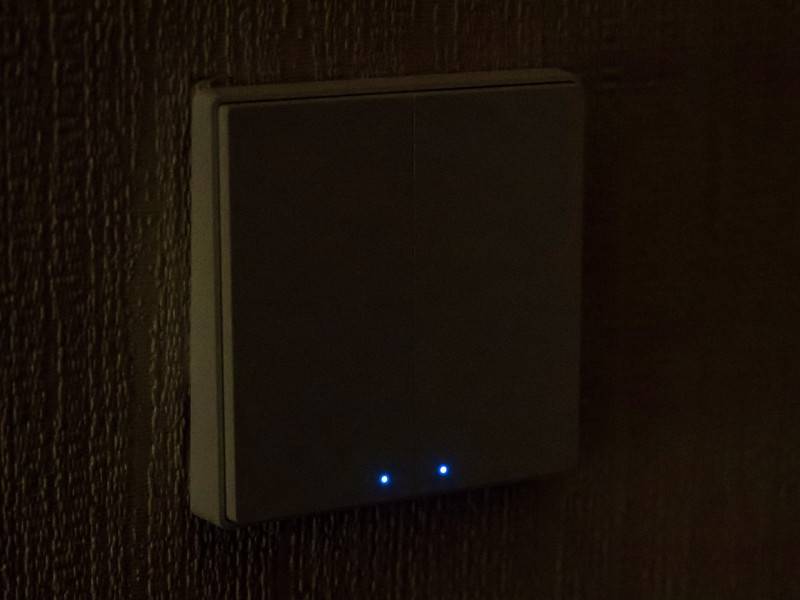

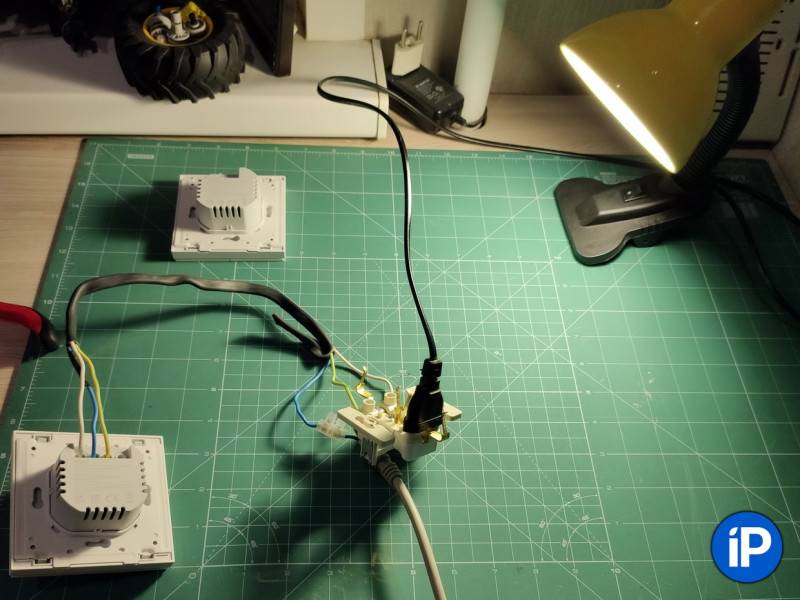

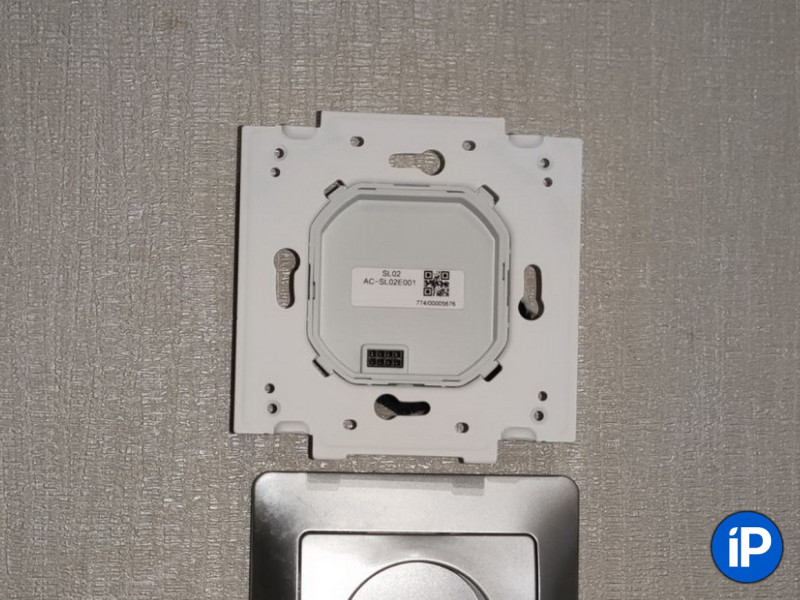

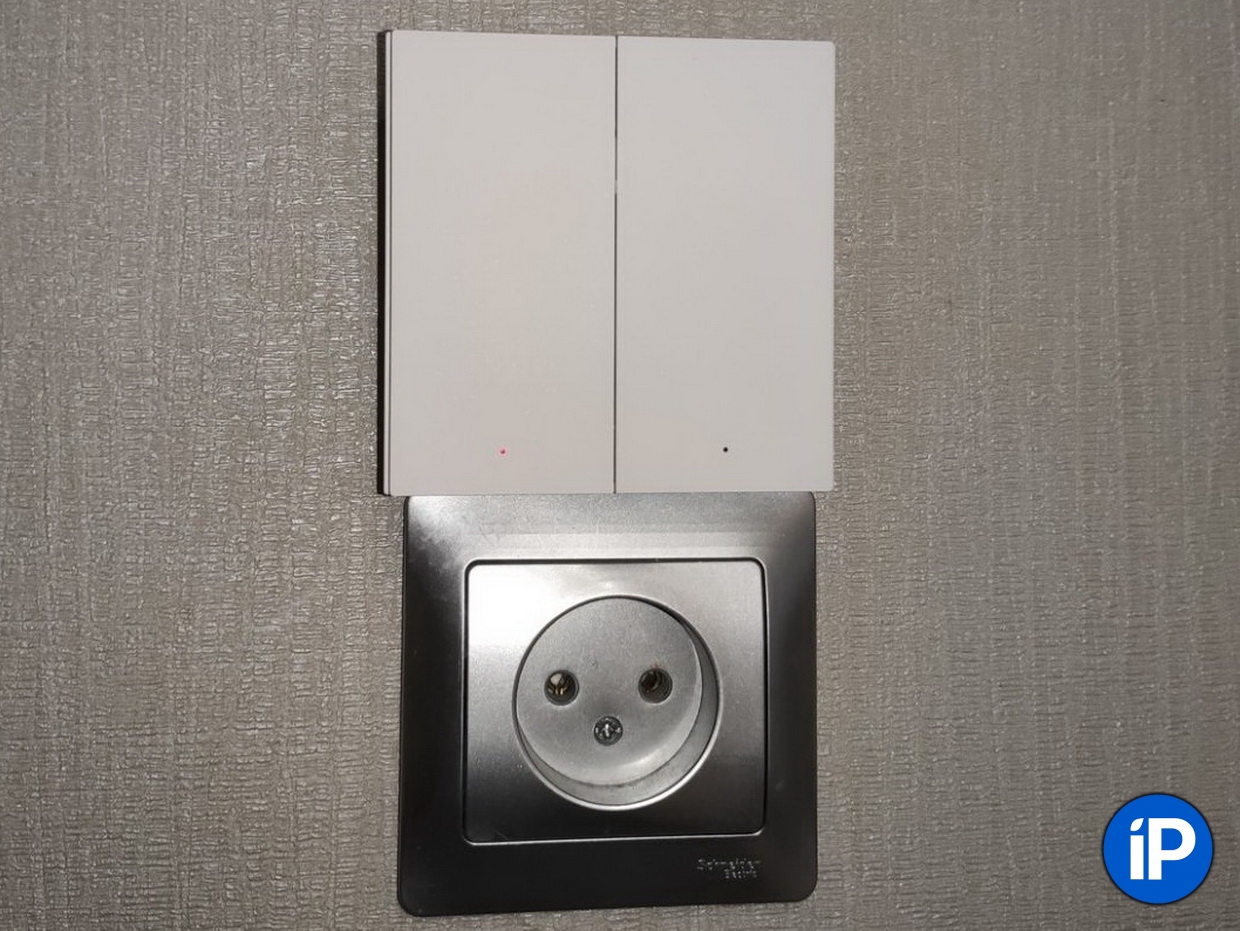

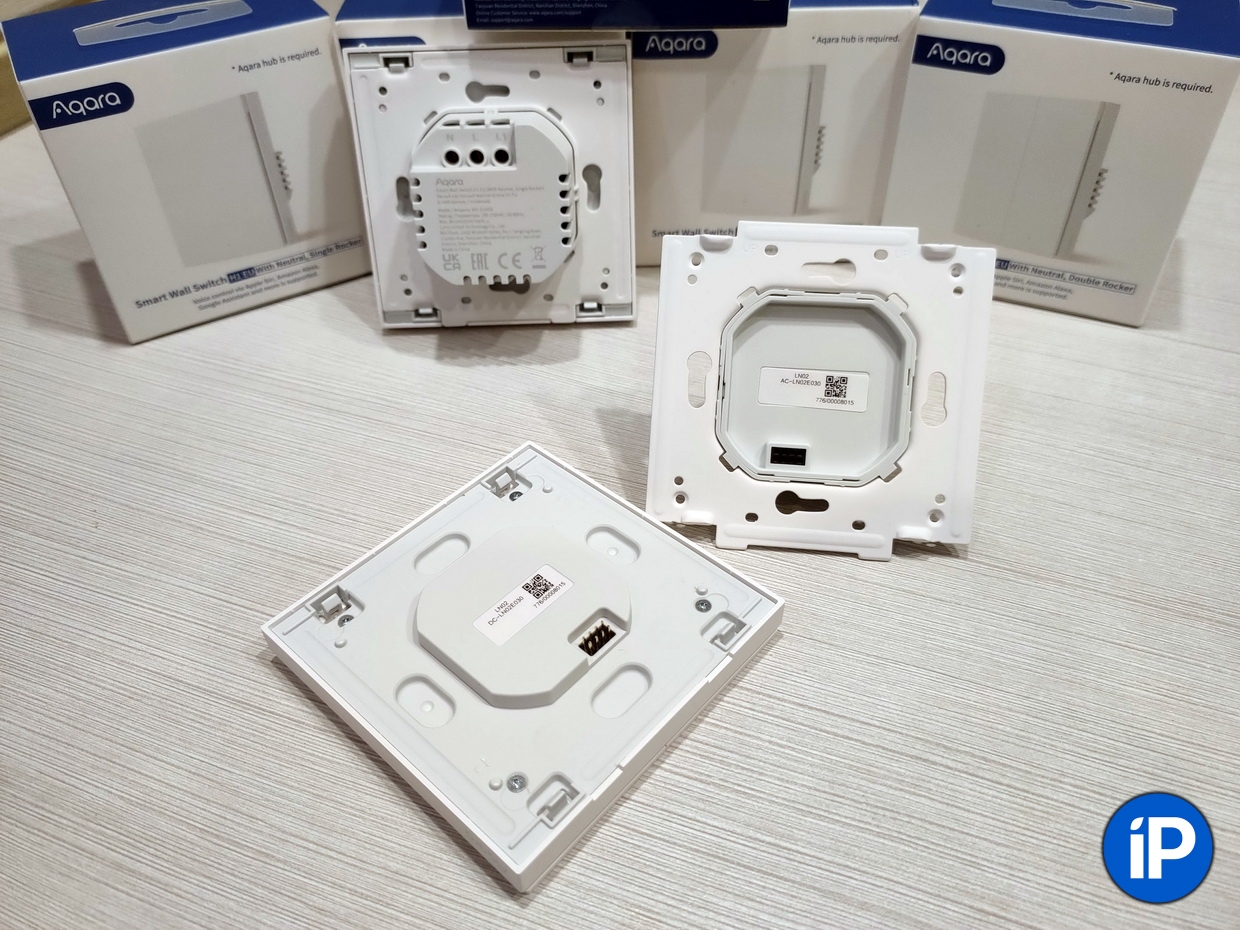

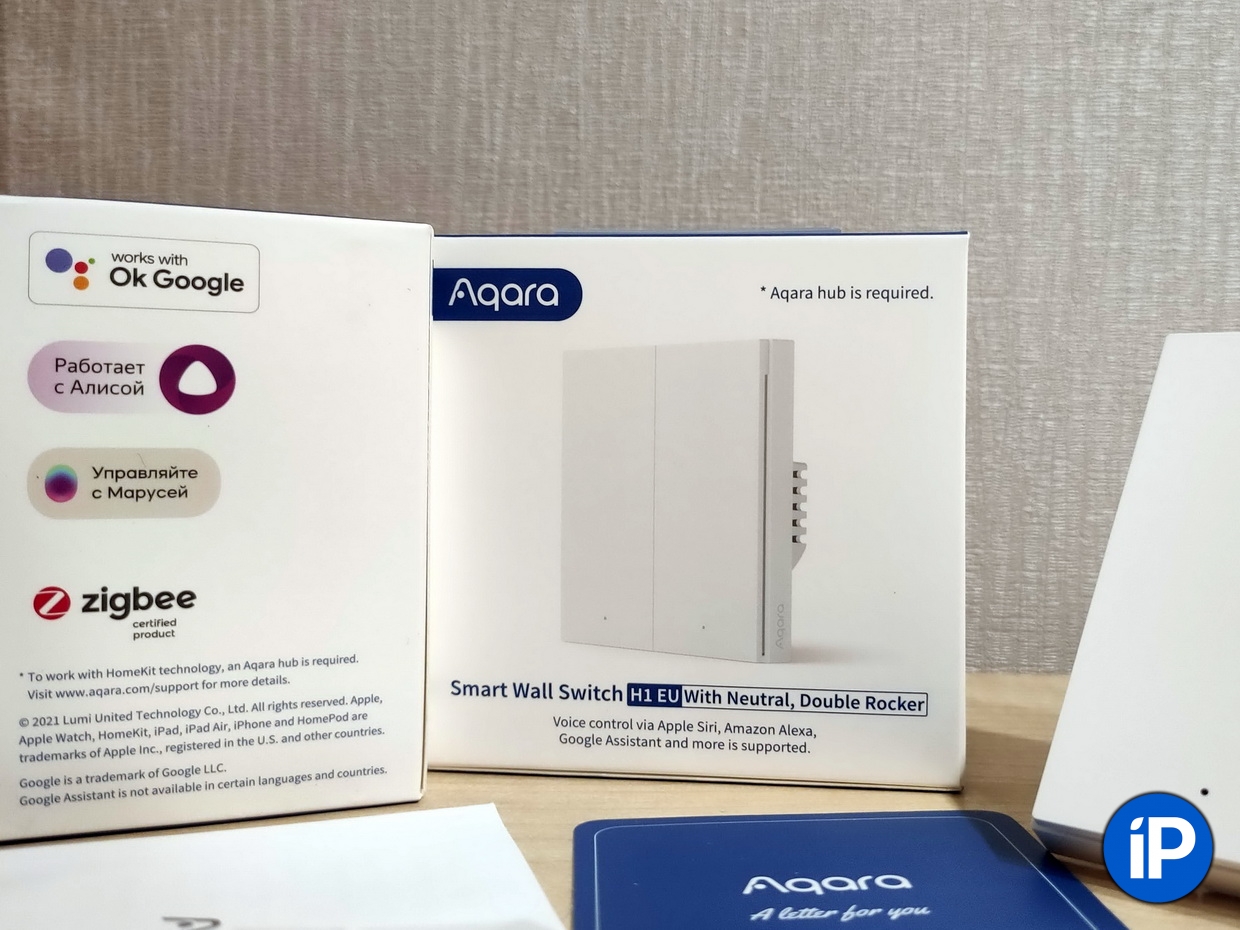

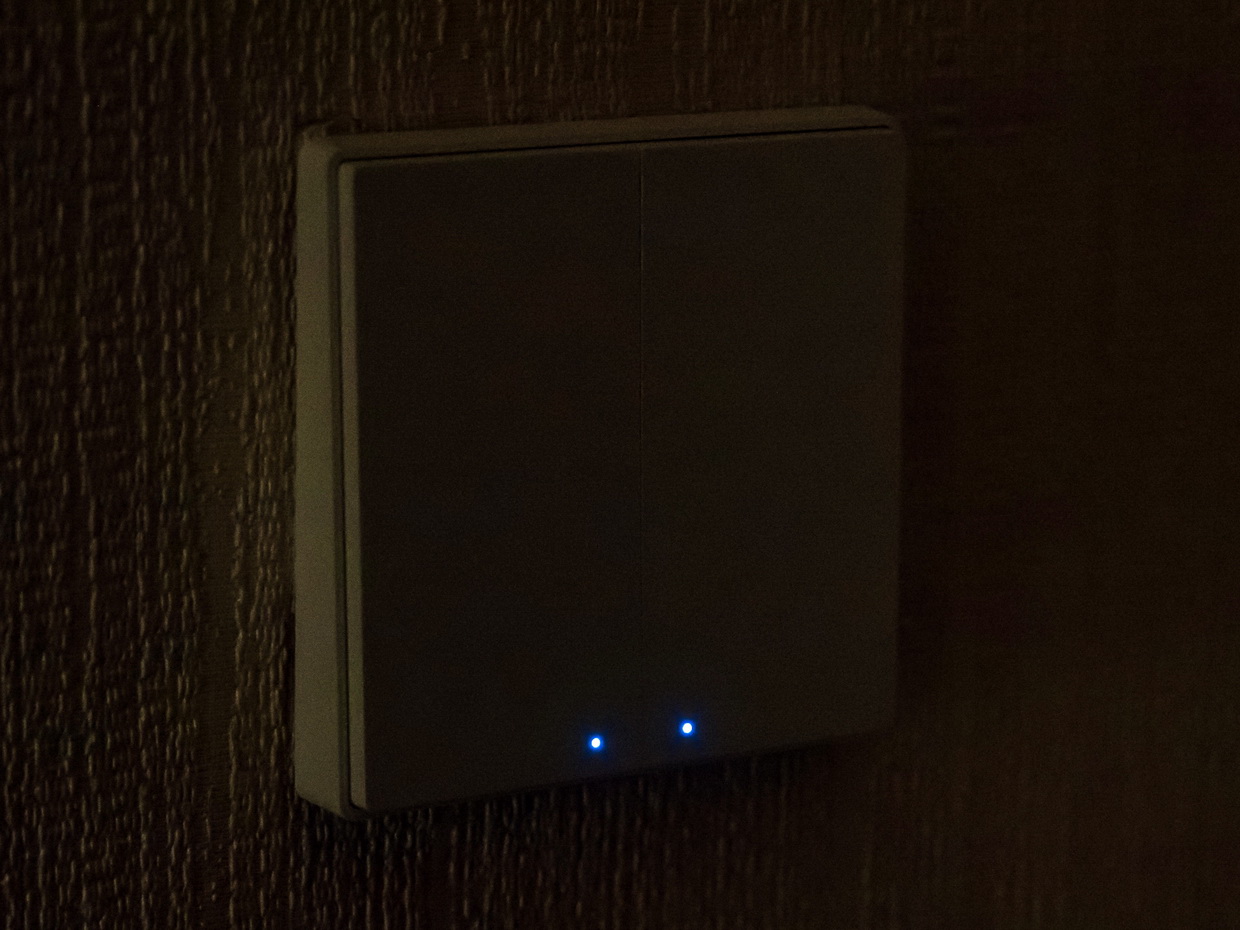

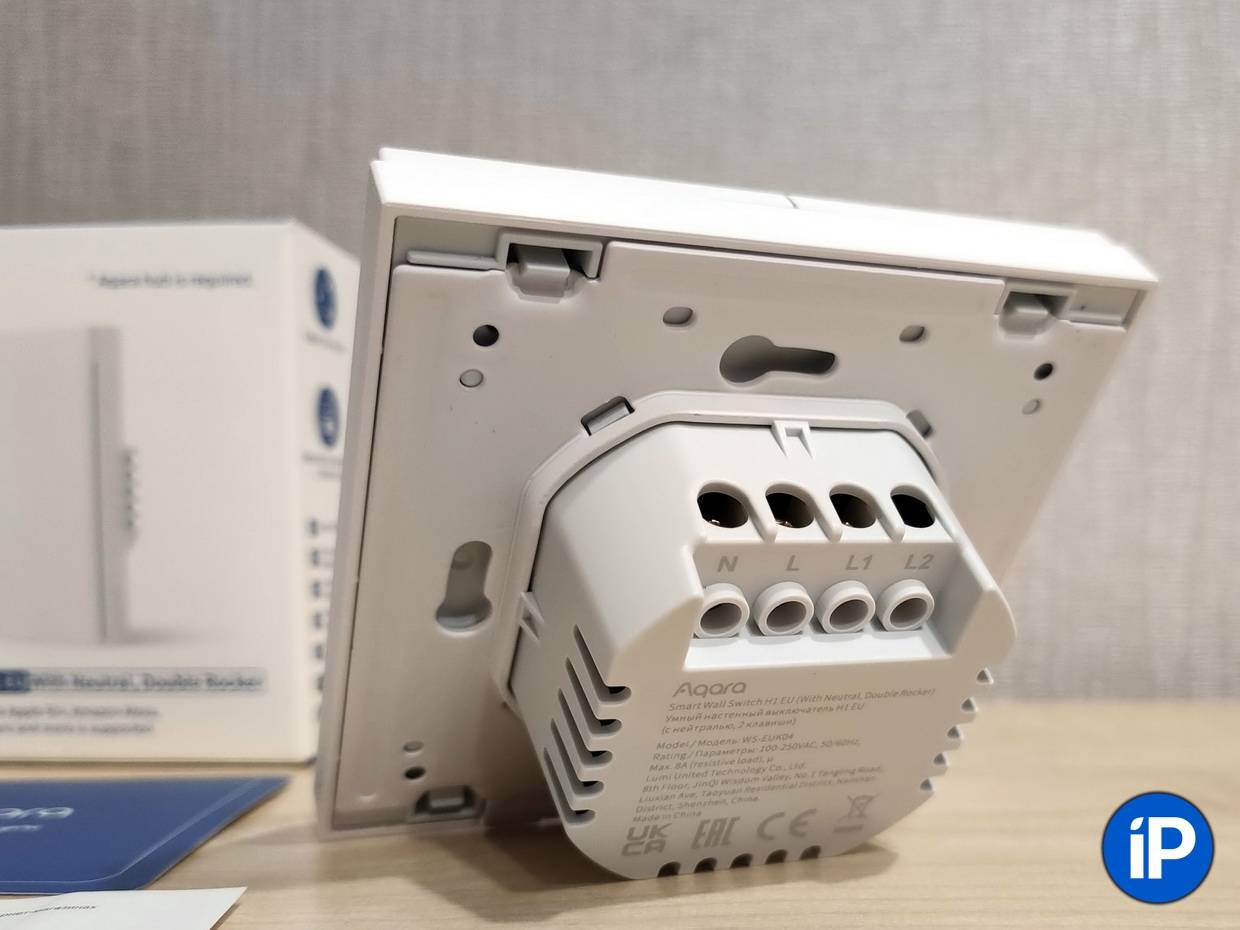

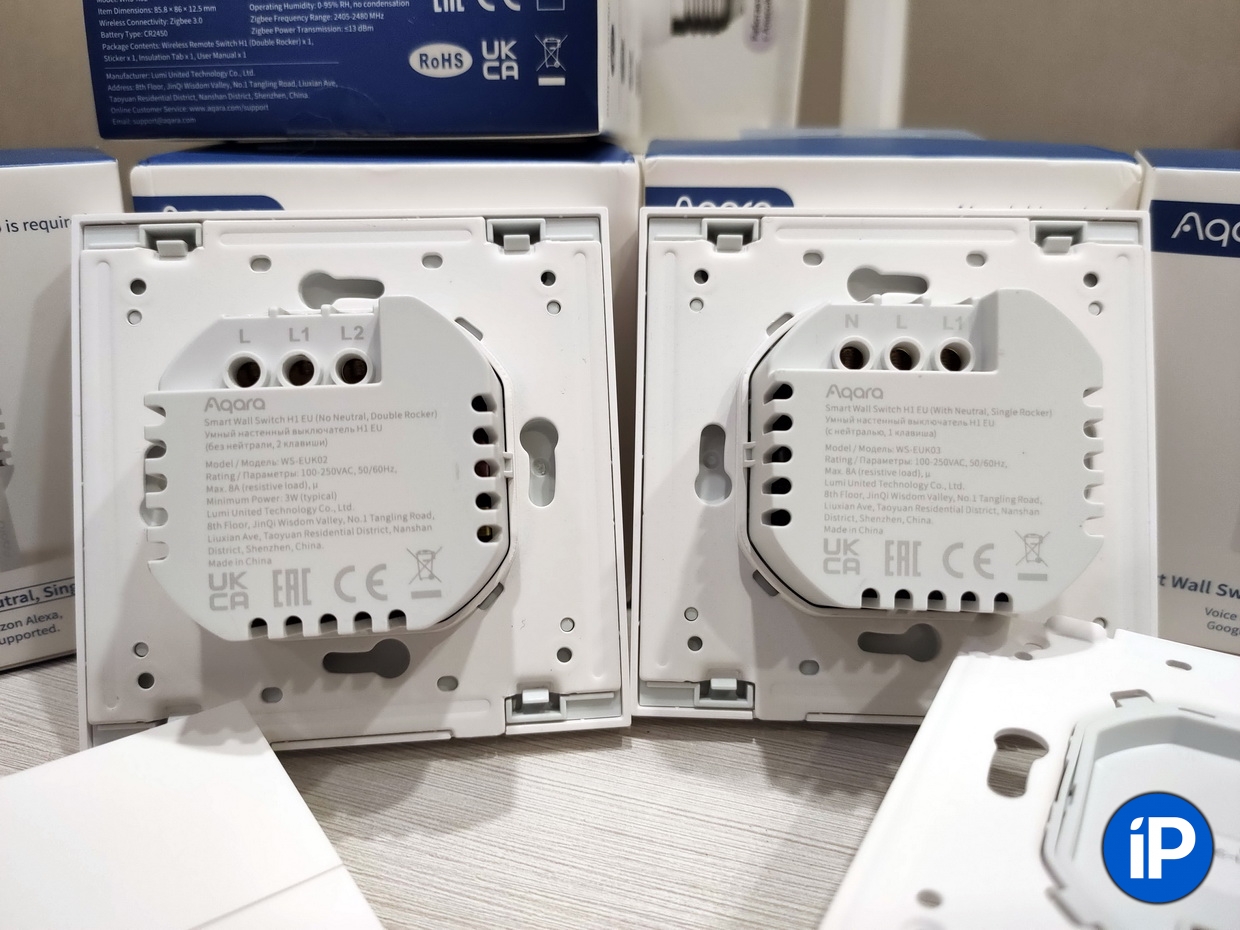

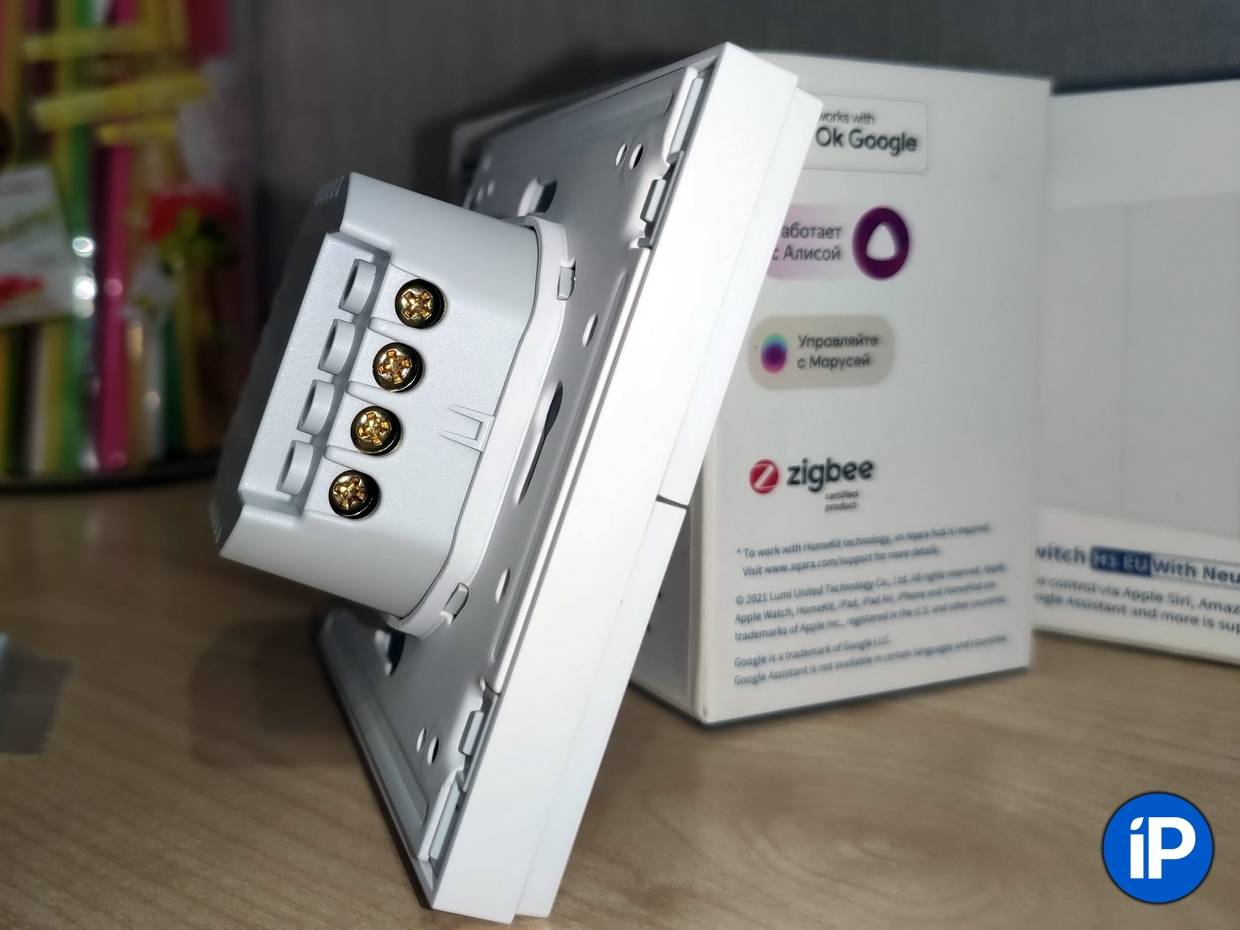

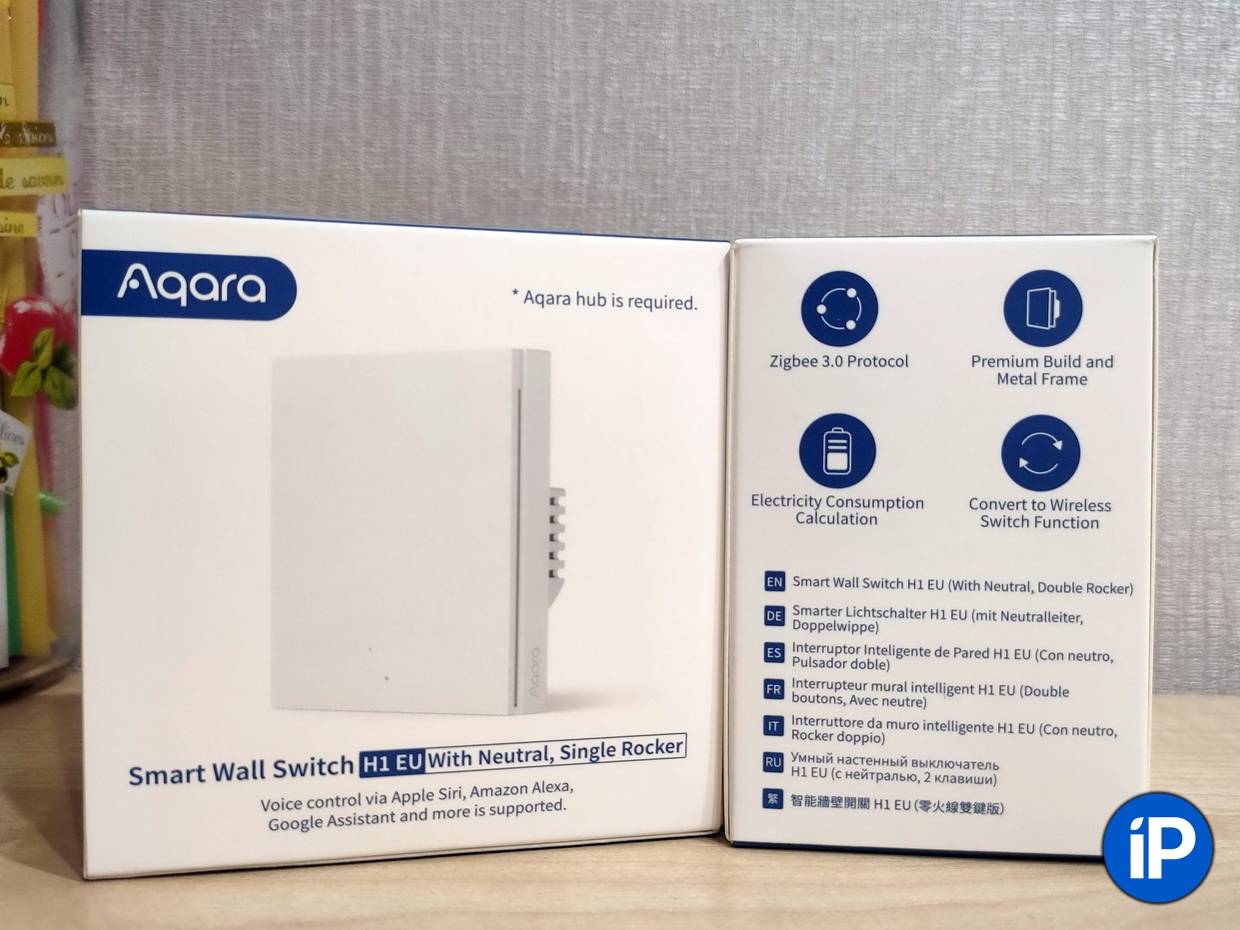

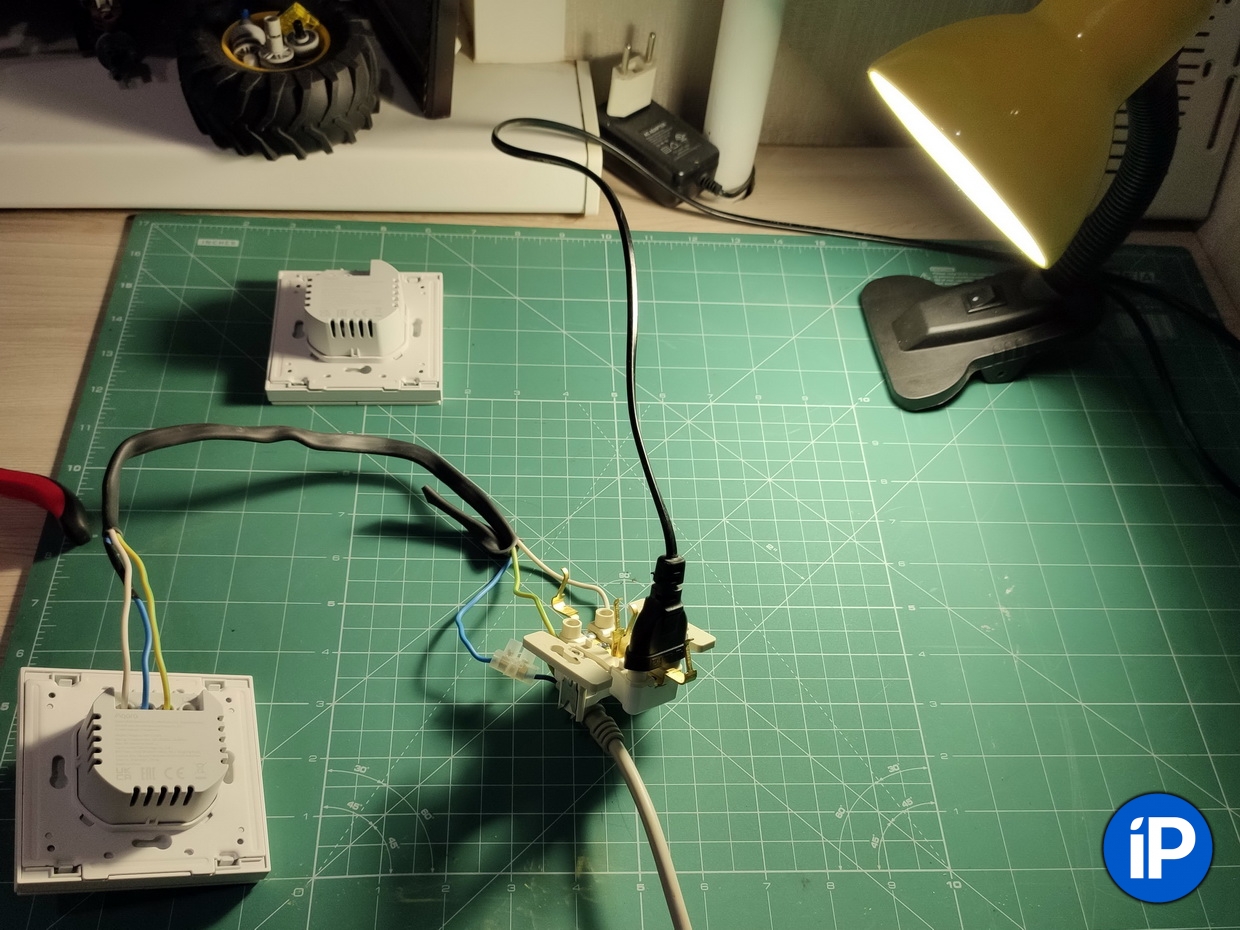

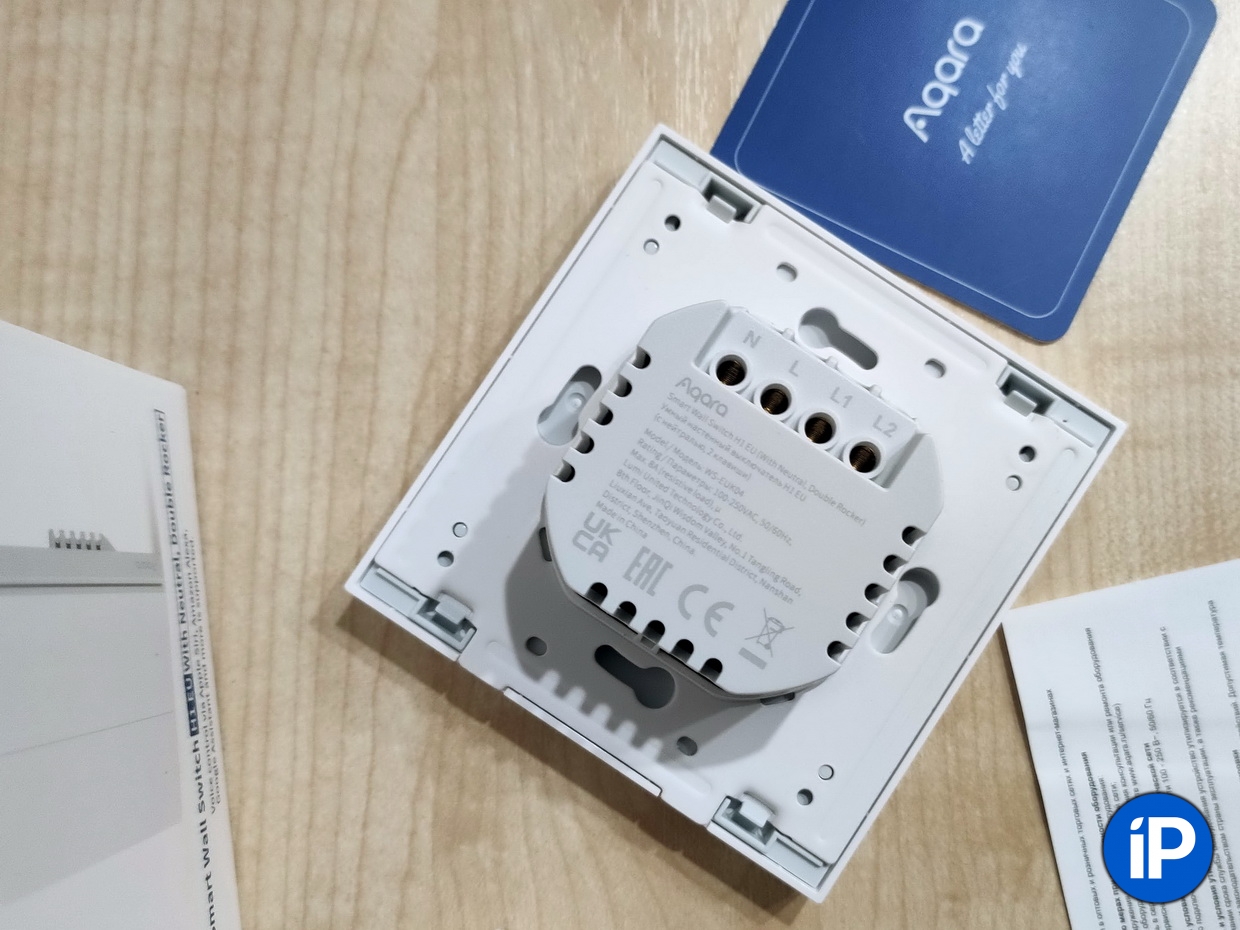

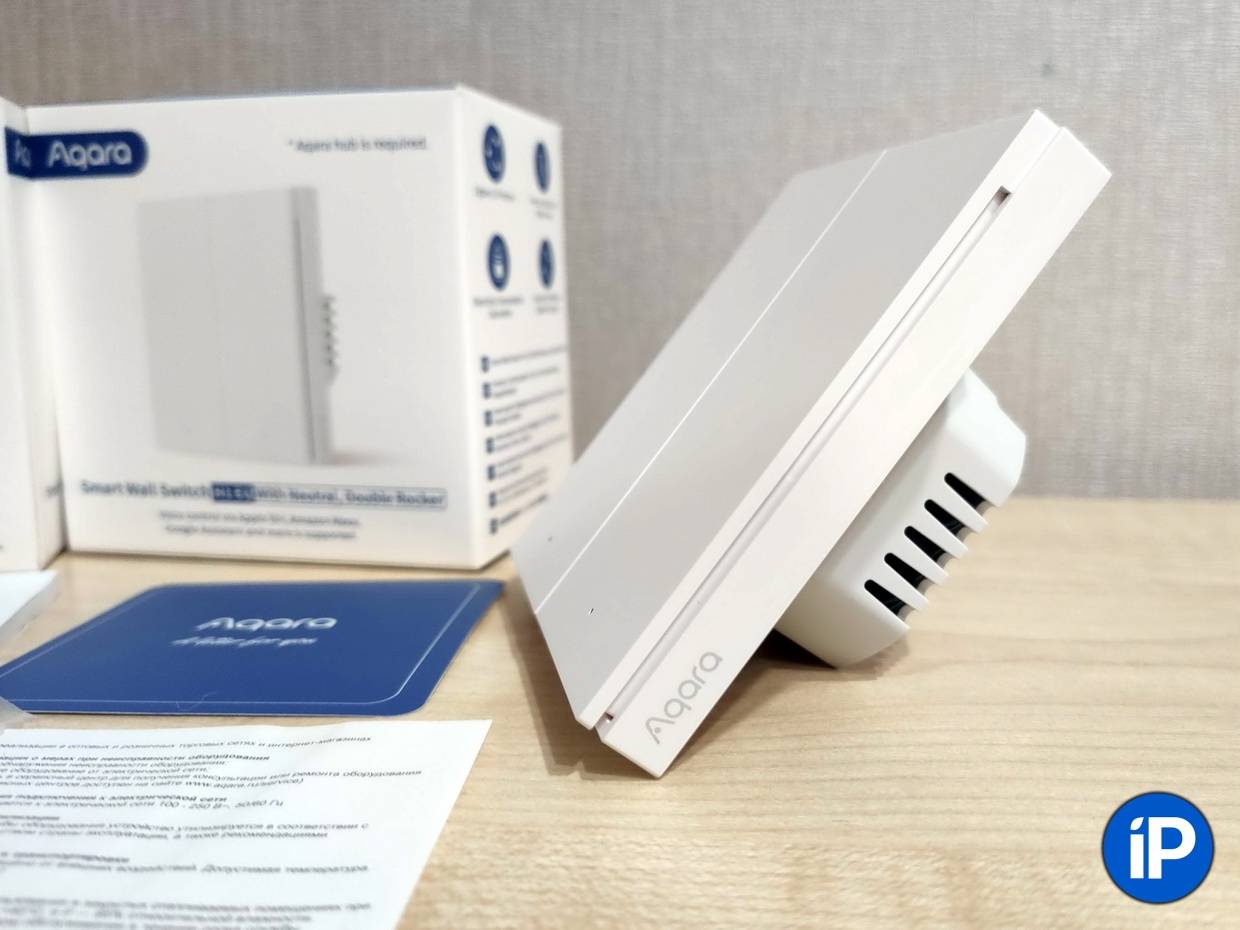

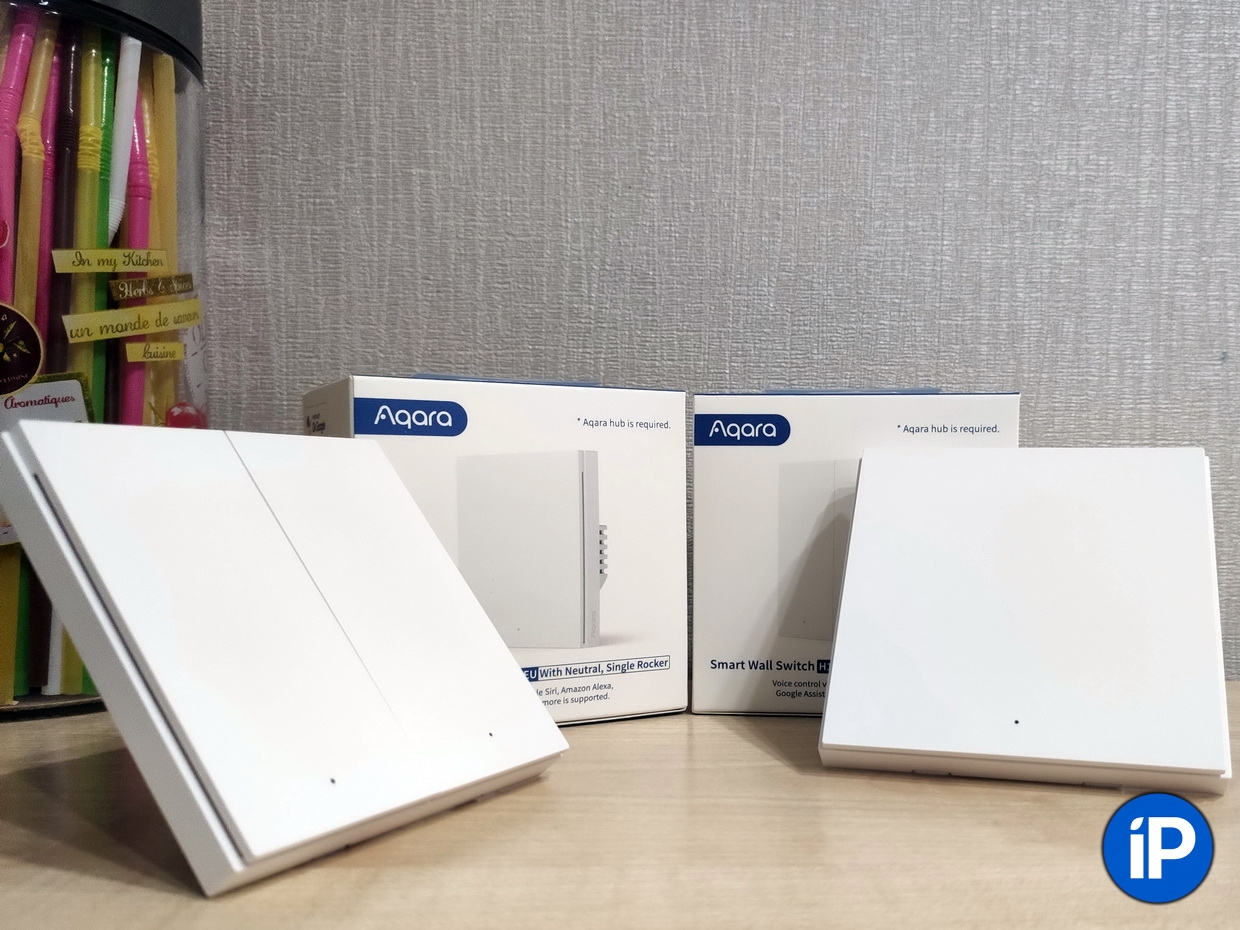

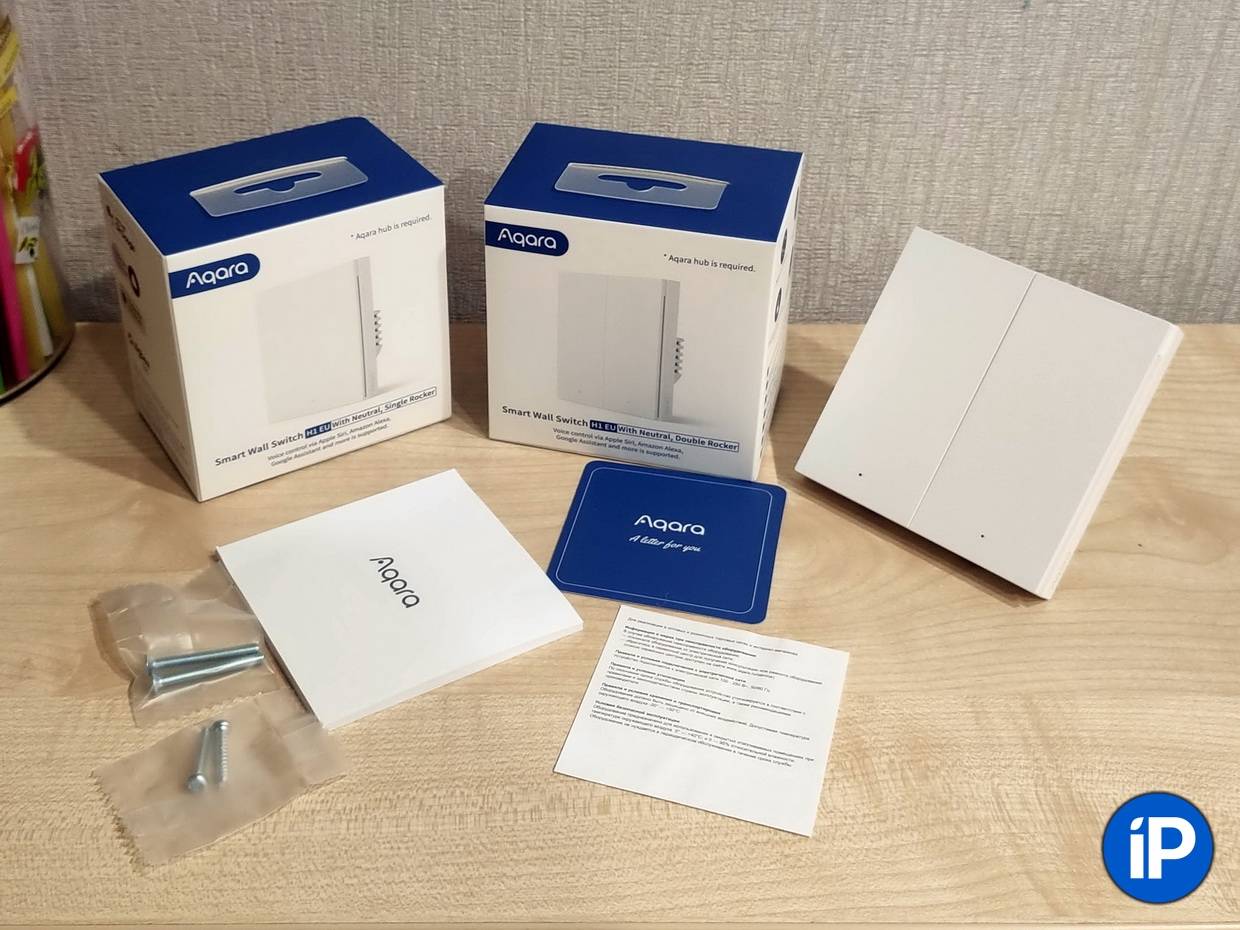

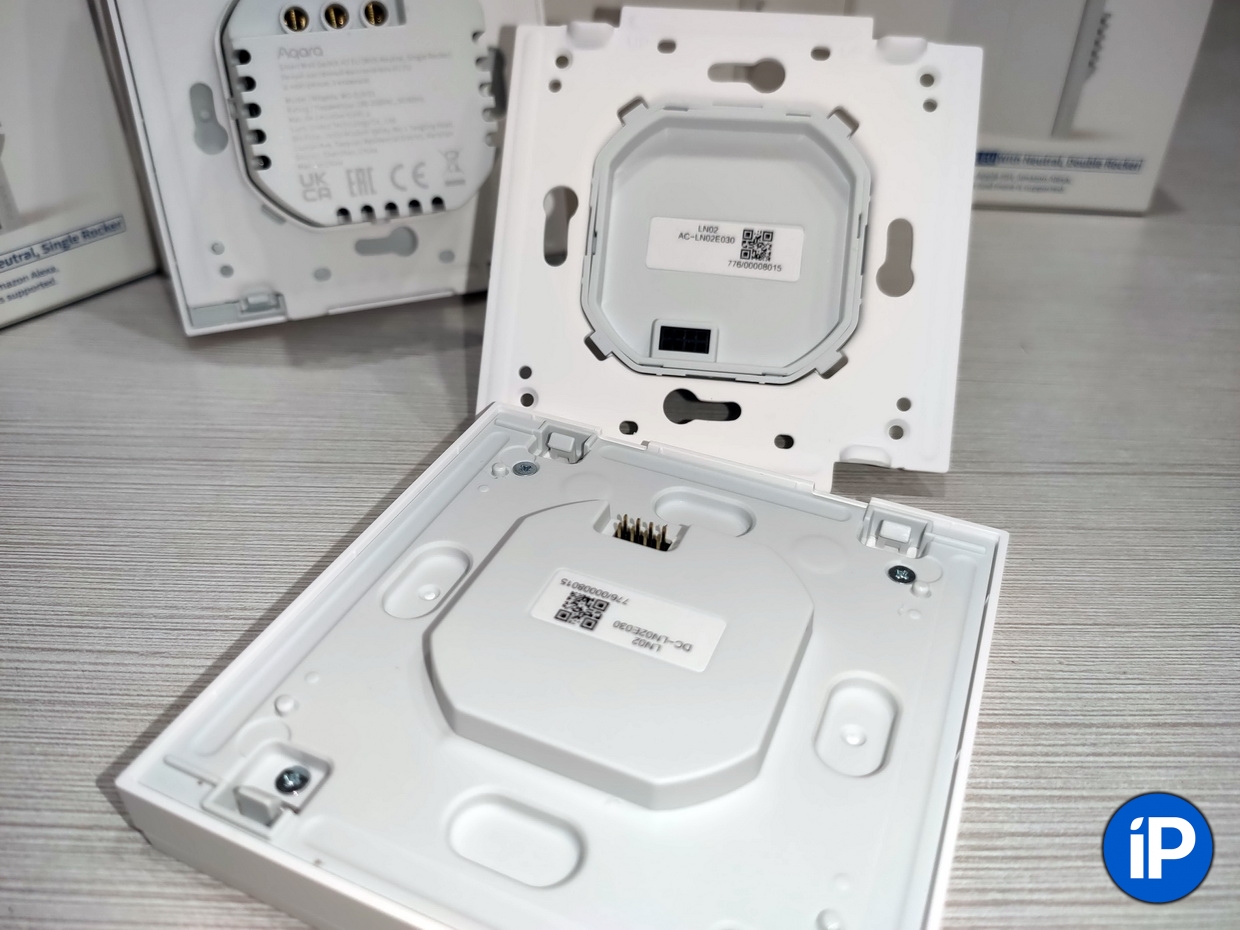

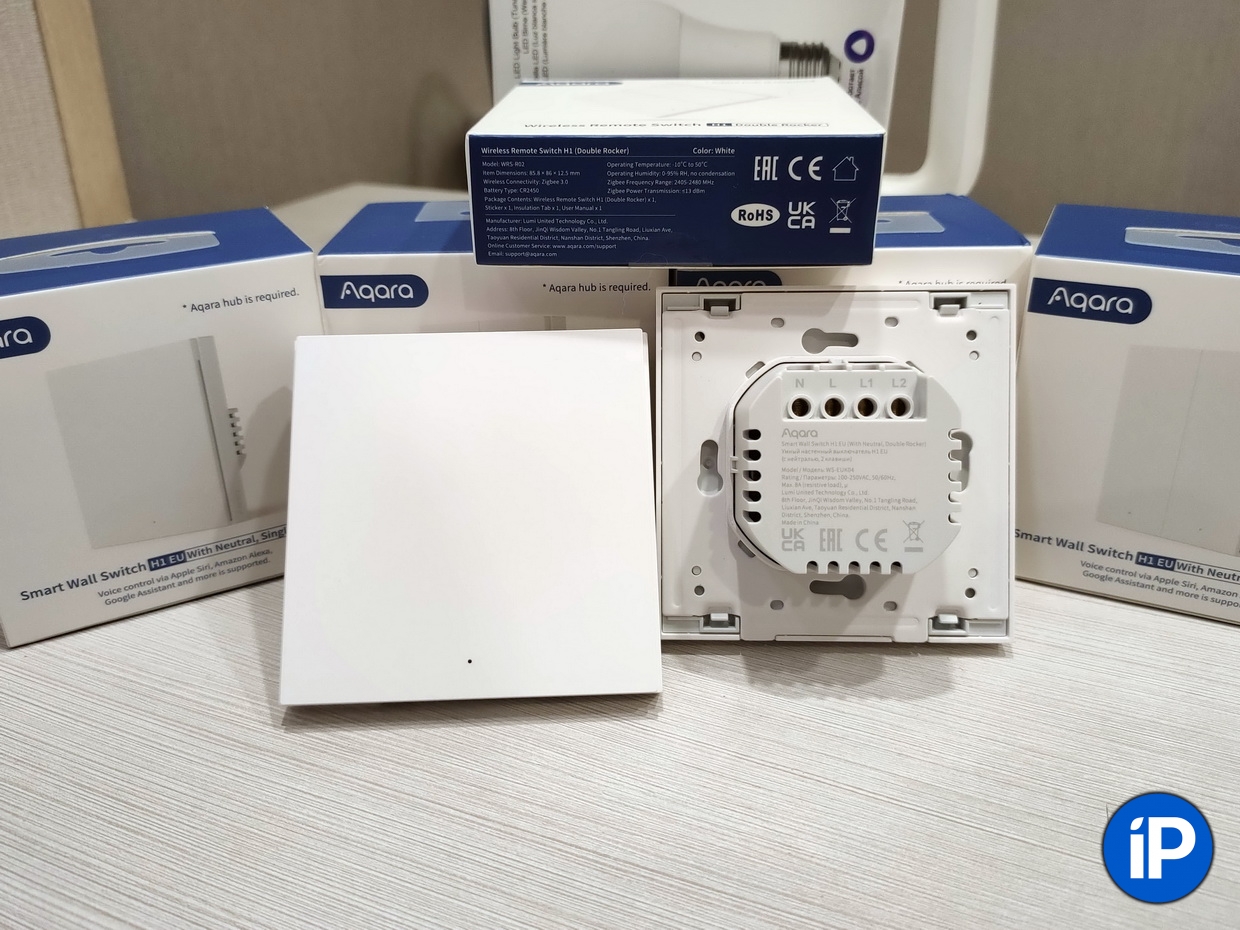

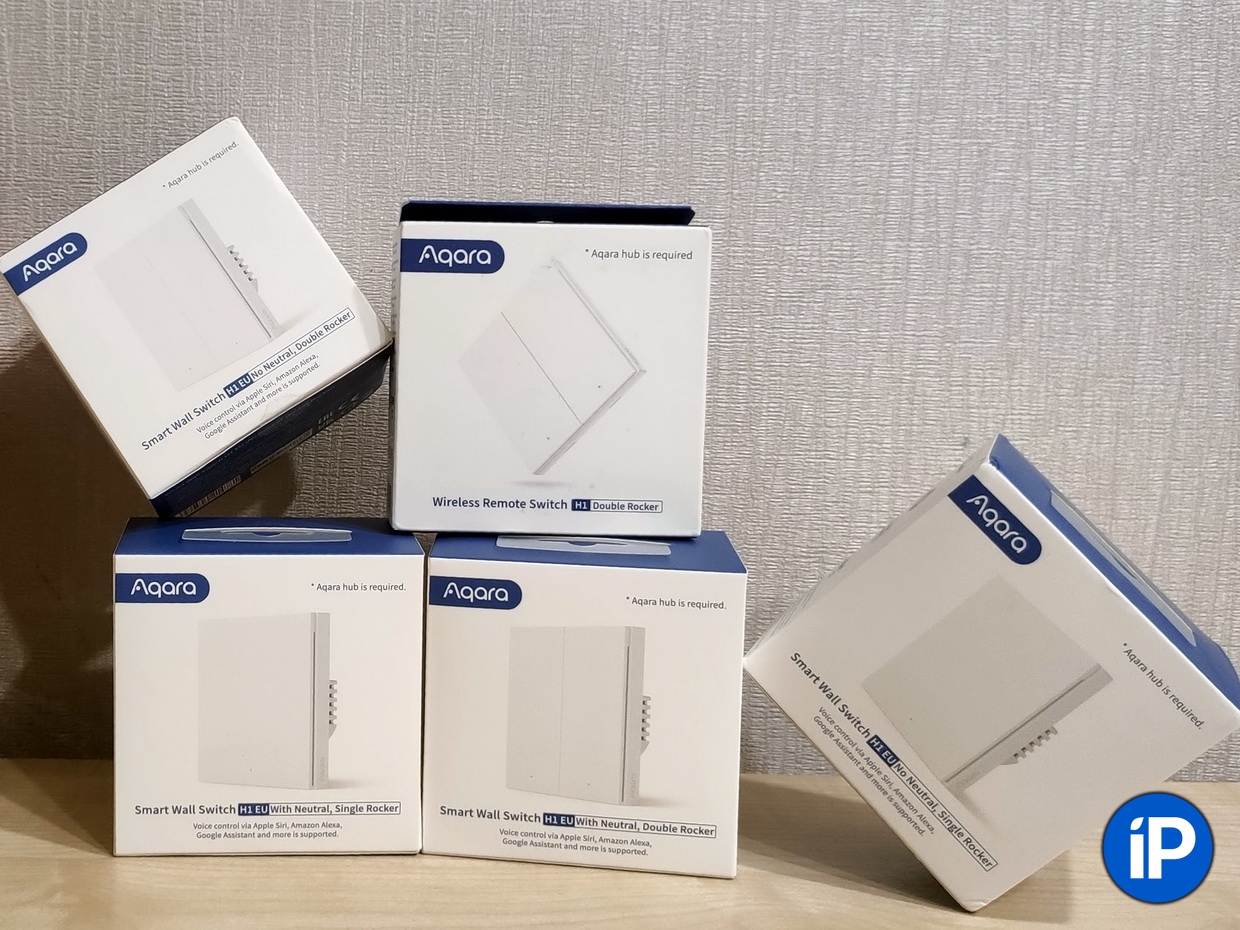

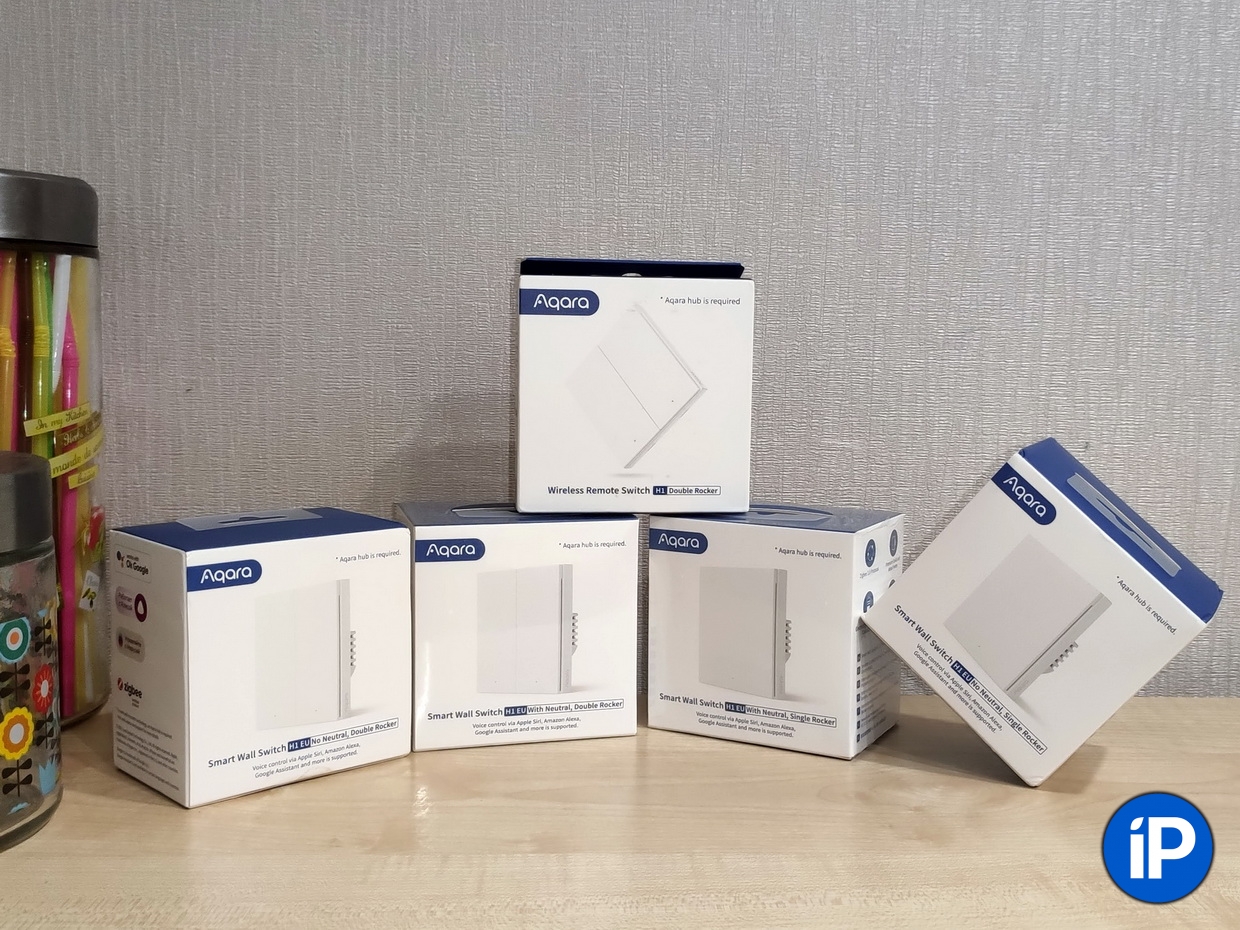

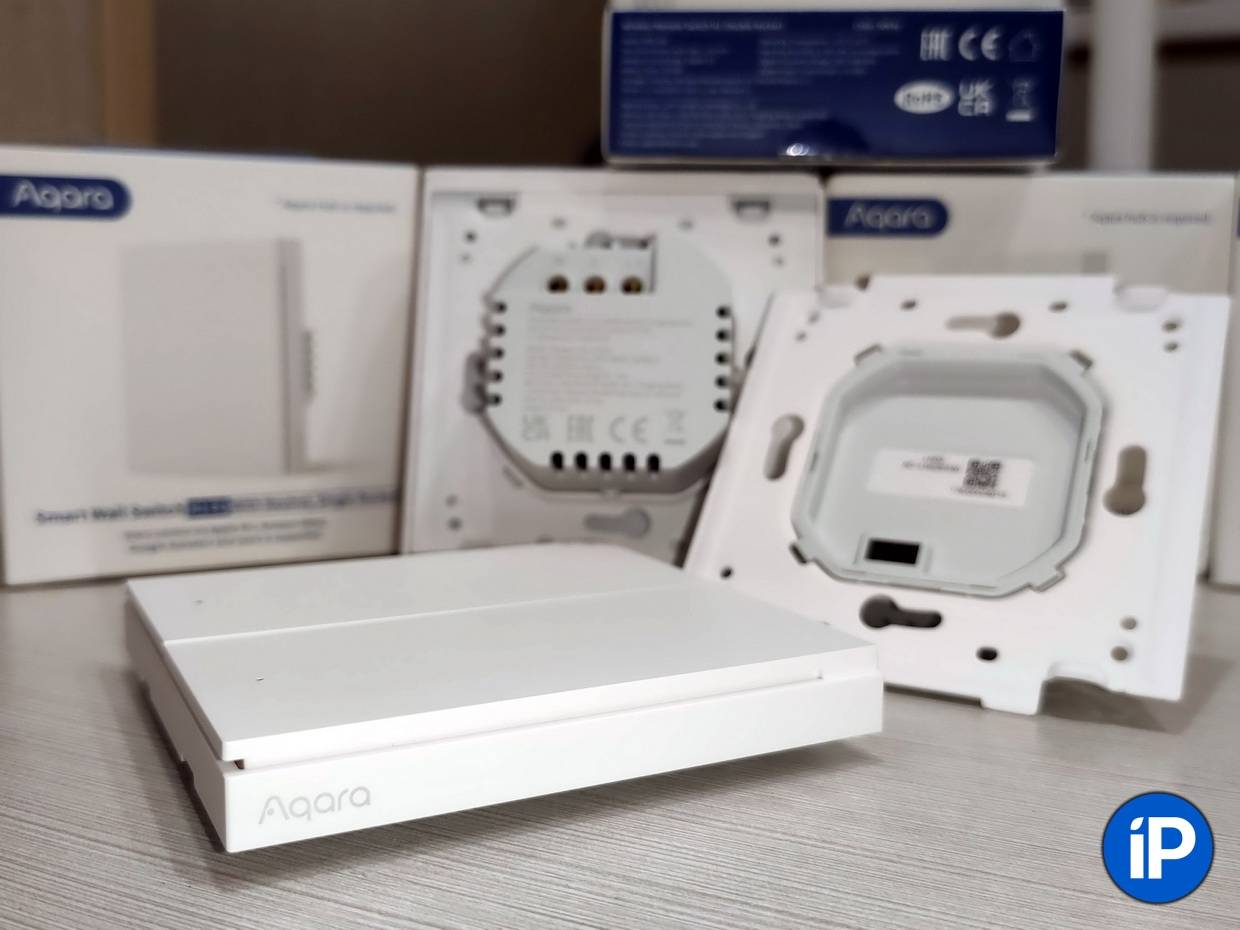

Подытоживая, можно уверенно сказать – новые умные выключатели Aqara с нейтралью стали логичным продолжением линейки Aqara H1 EU и пригодятся в каждом доме. Подумать только:
- работают даже с маломощными светильниками без шума и мигания;
- оборудованы защитой от перегрузок и перегрева;

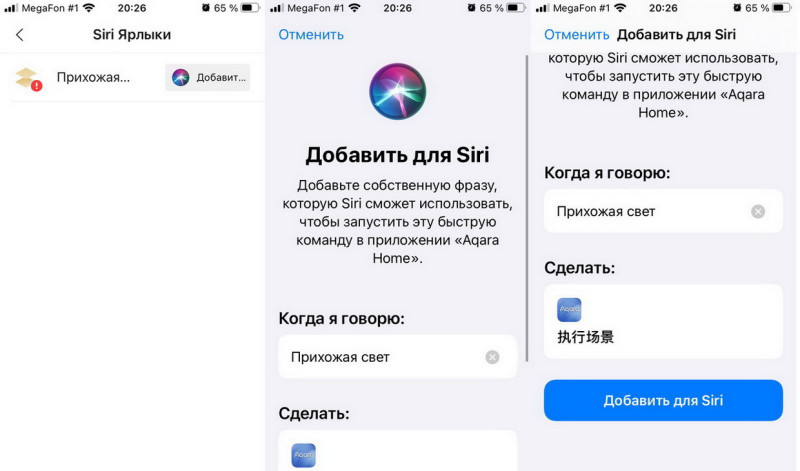

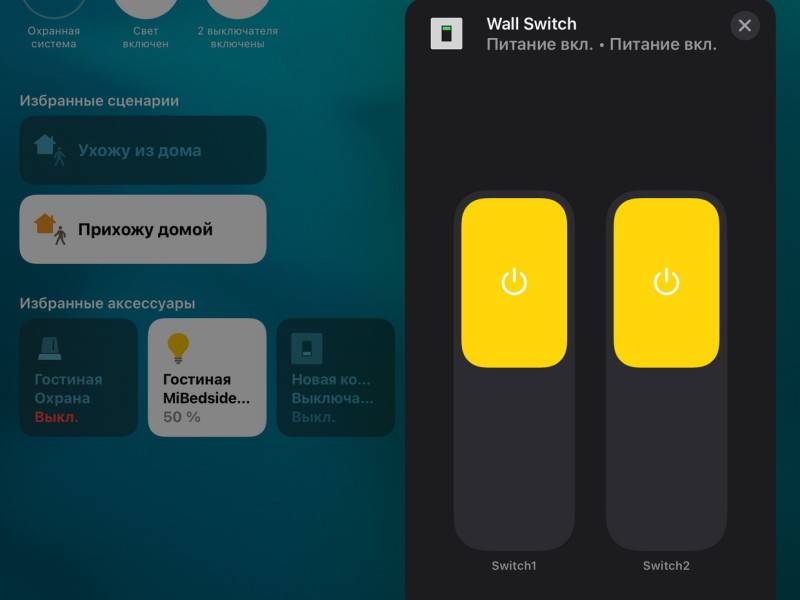

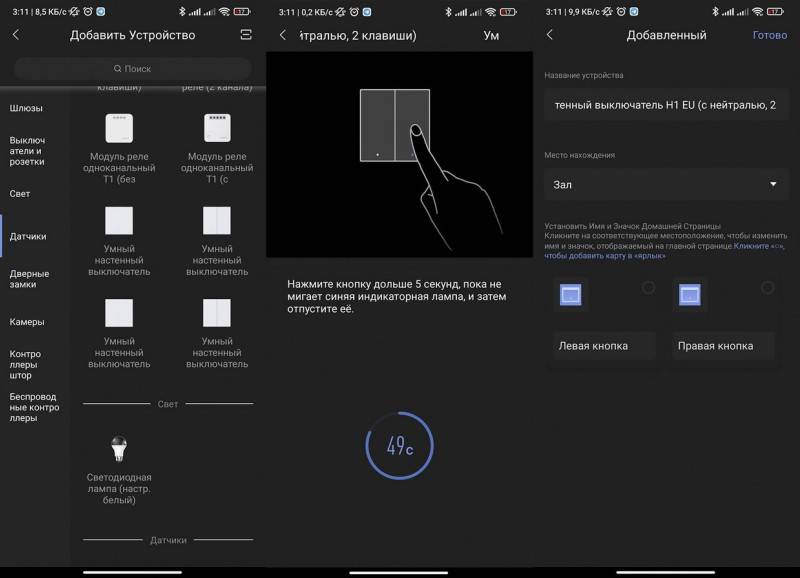

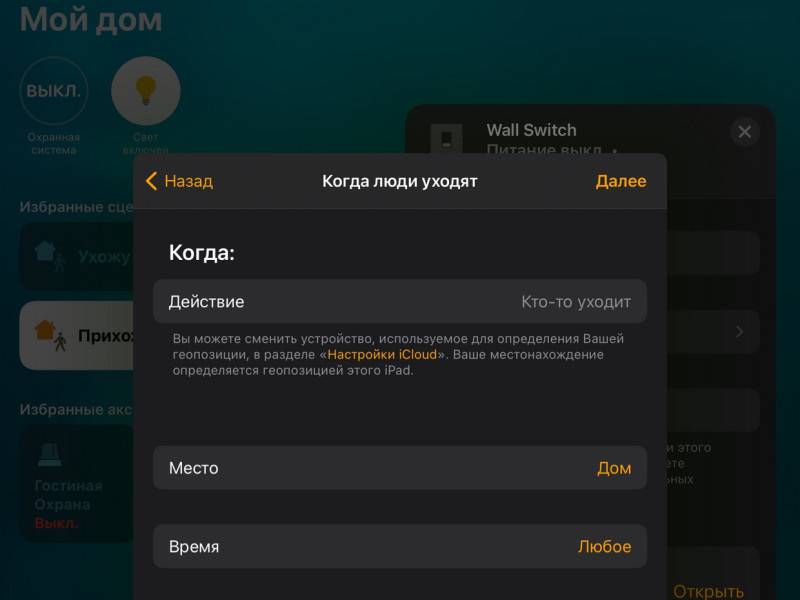

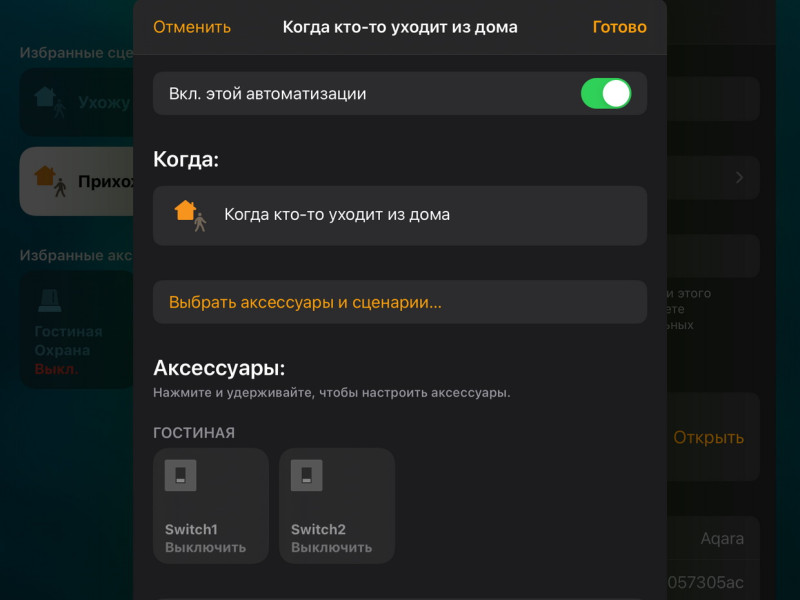

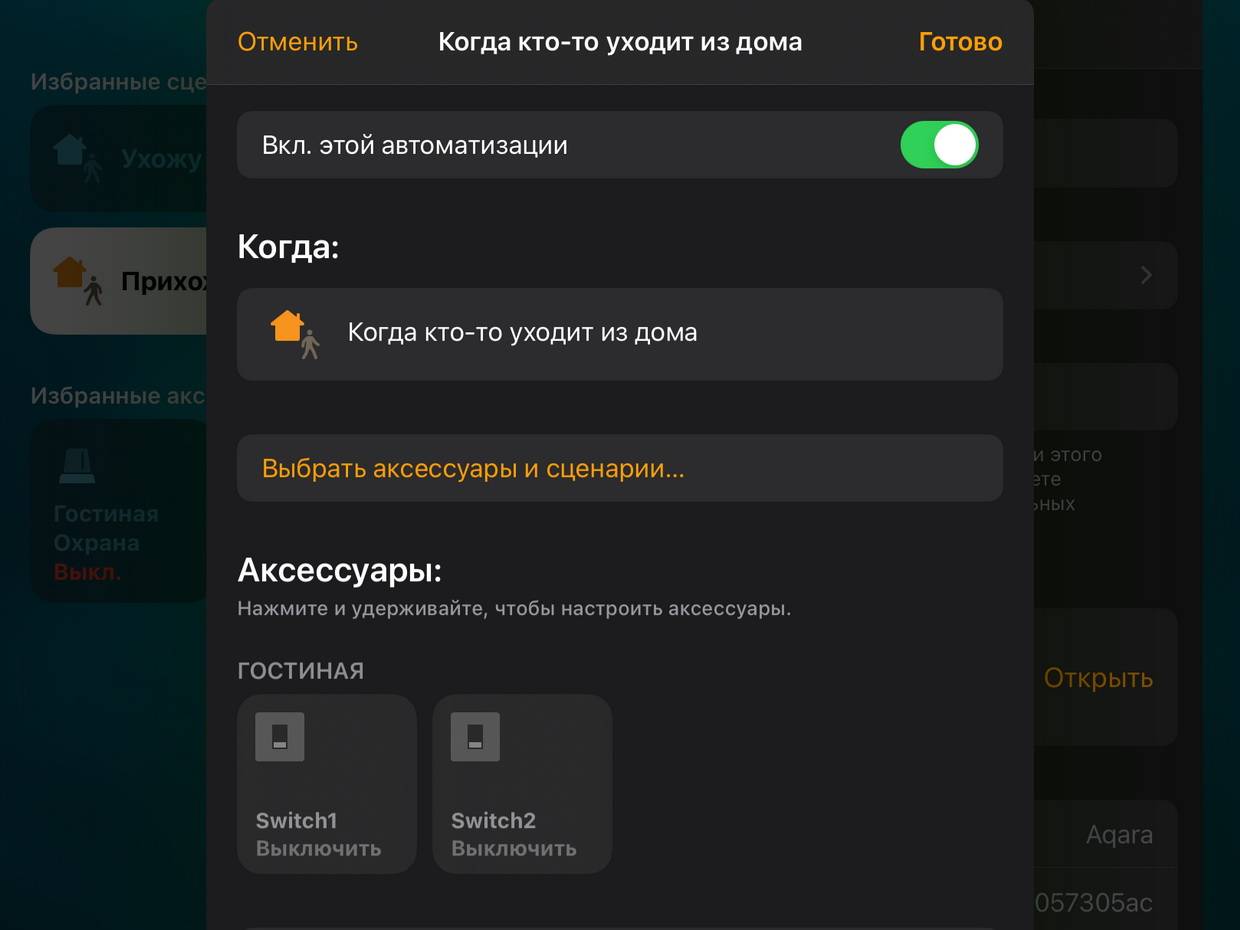

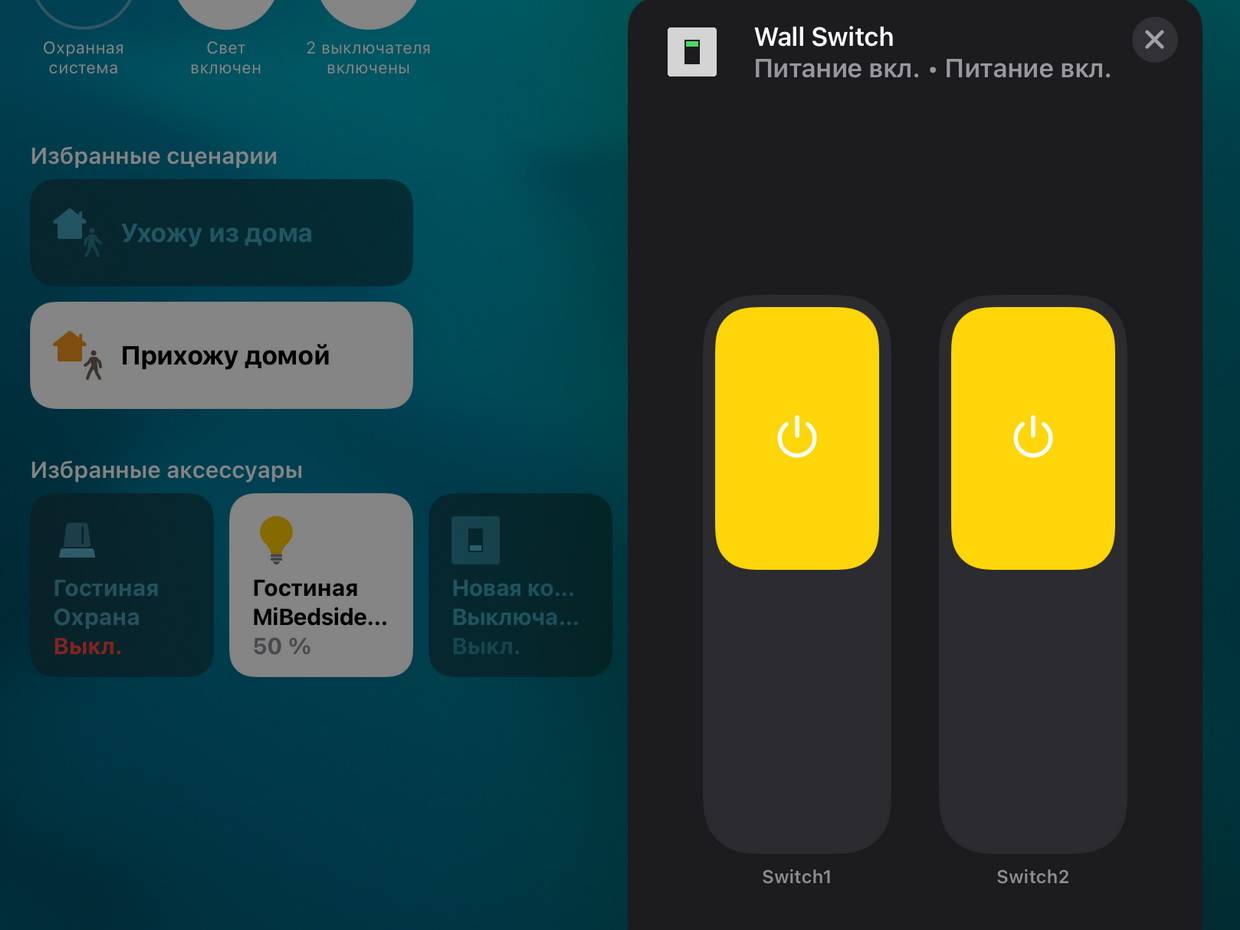

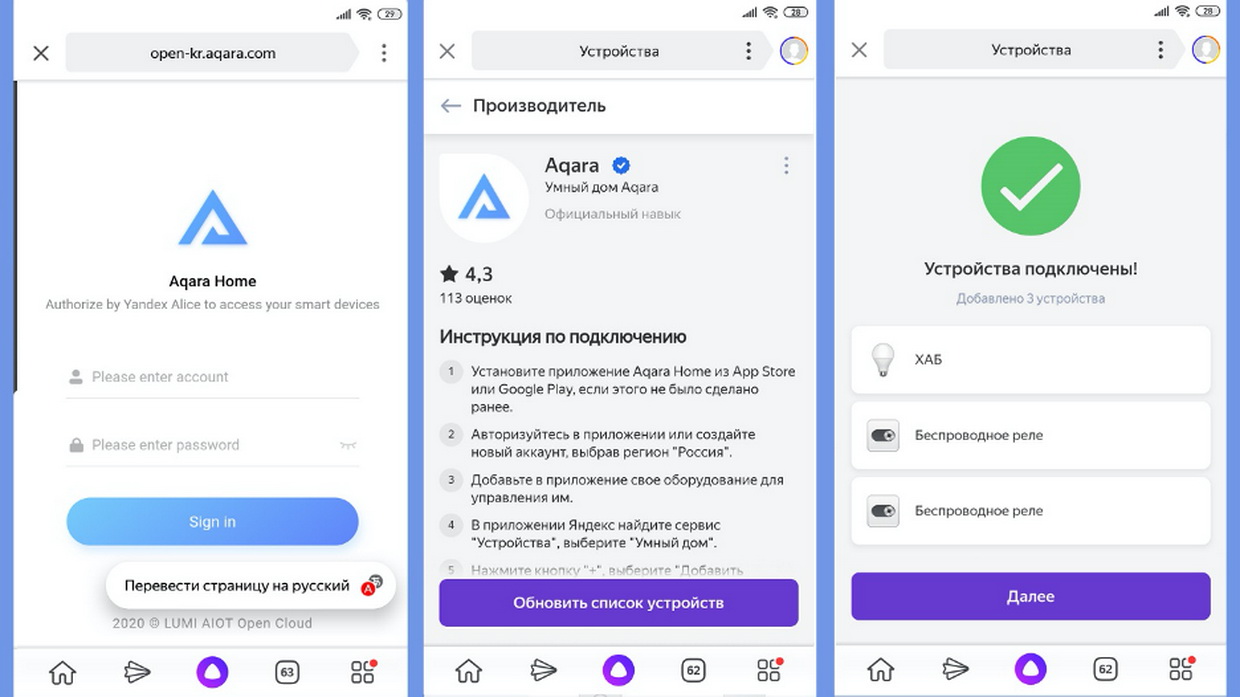

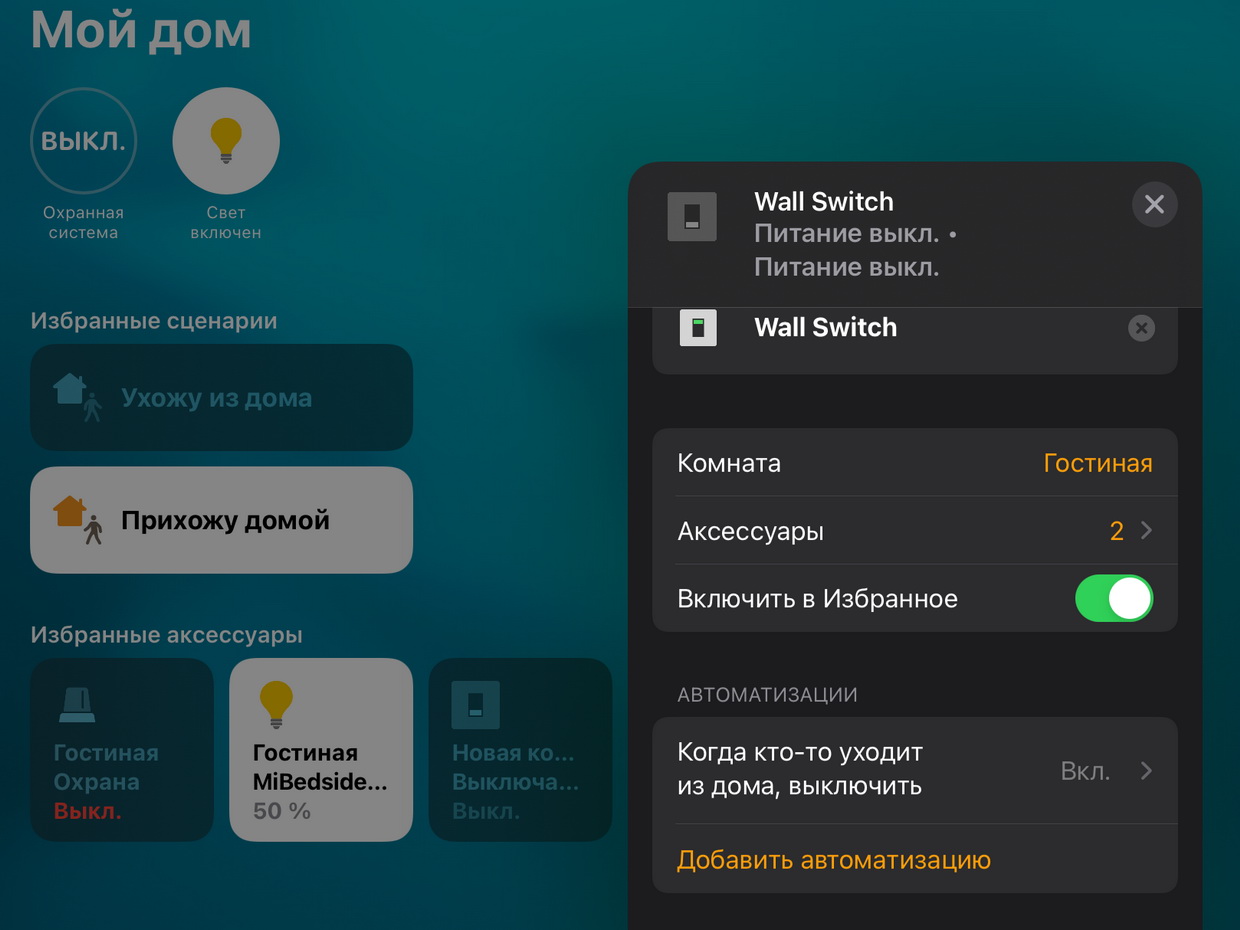

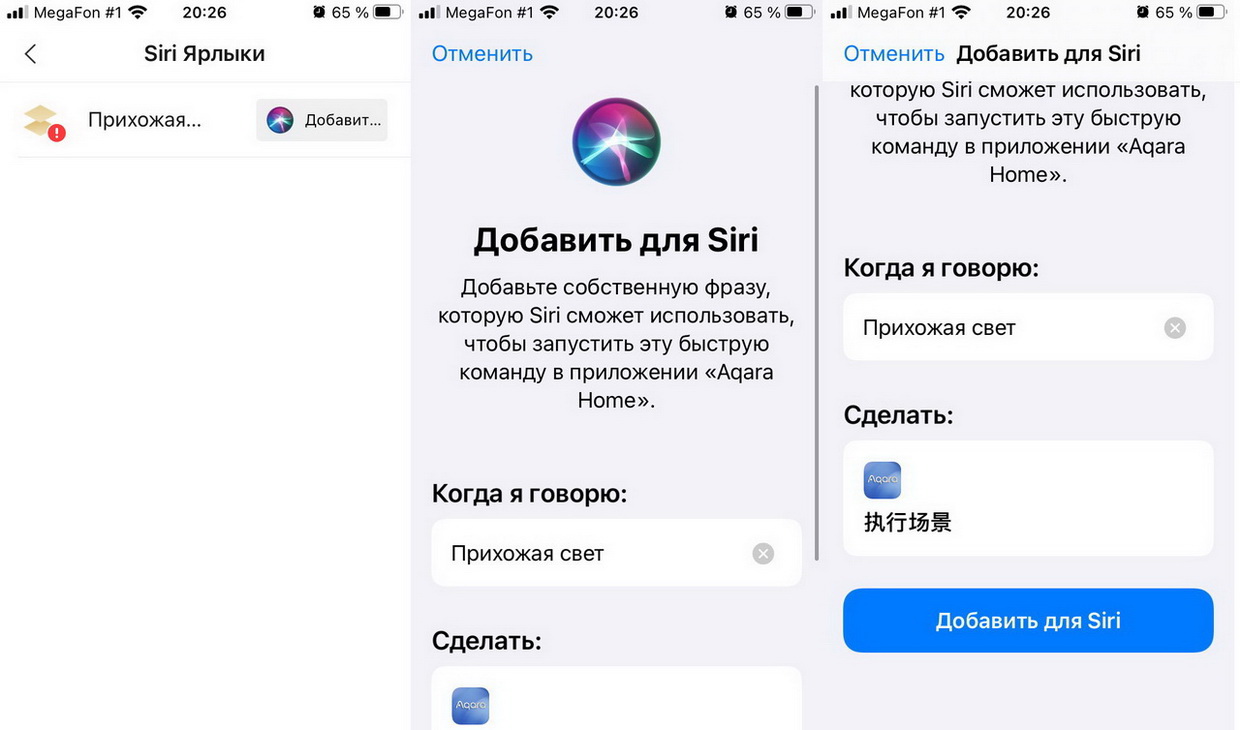

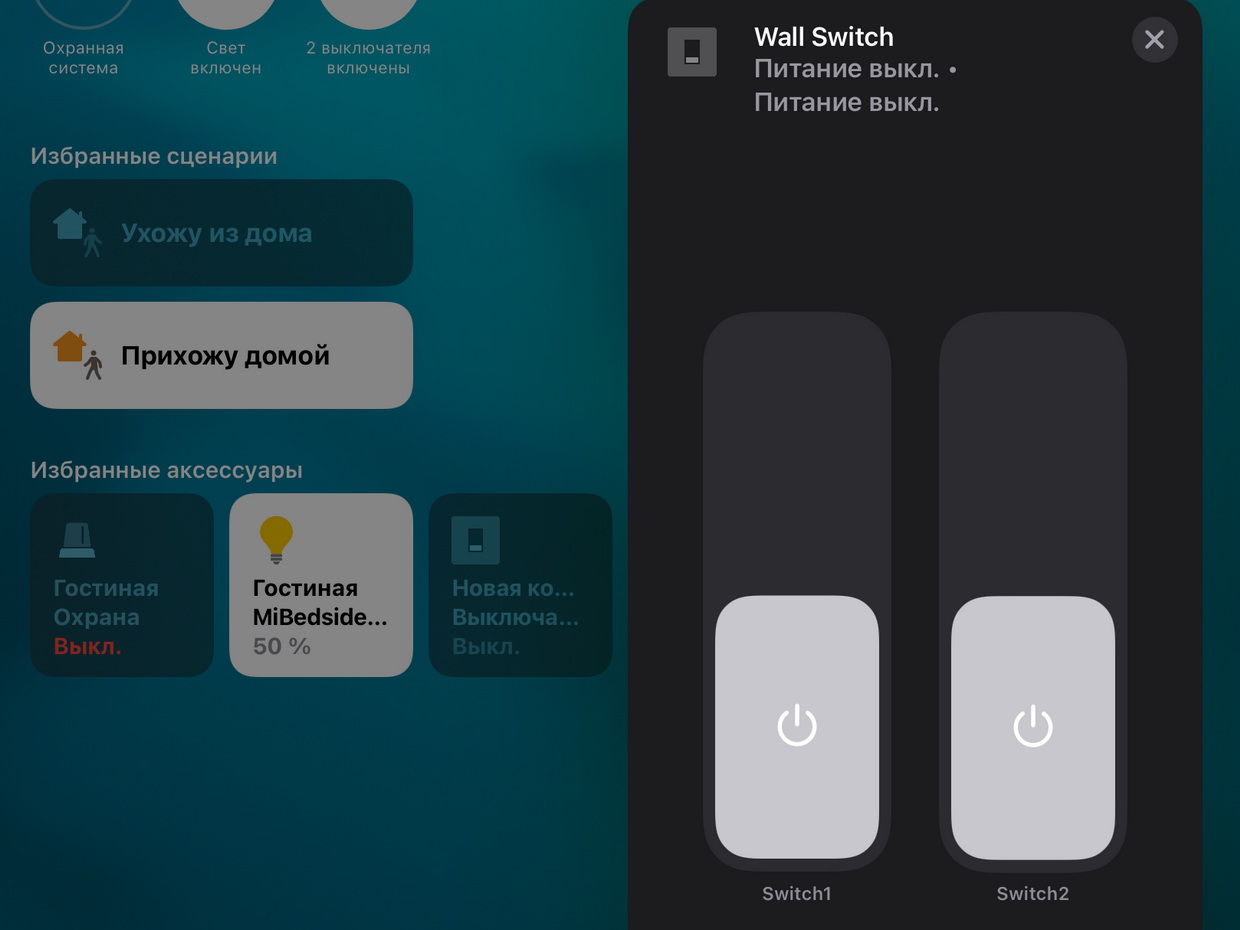

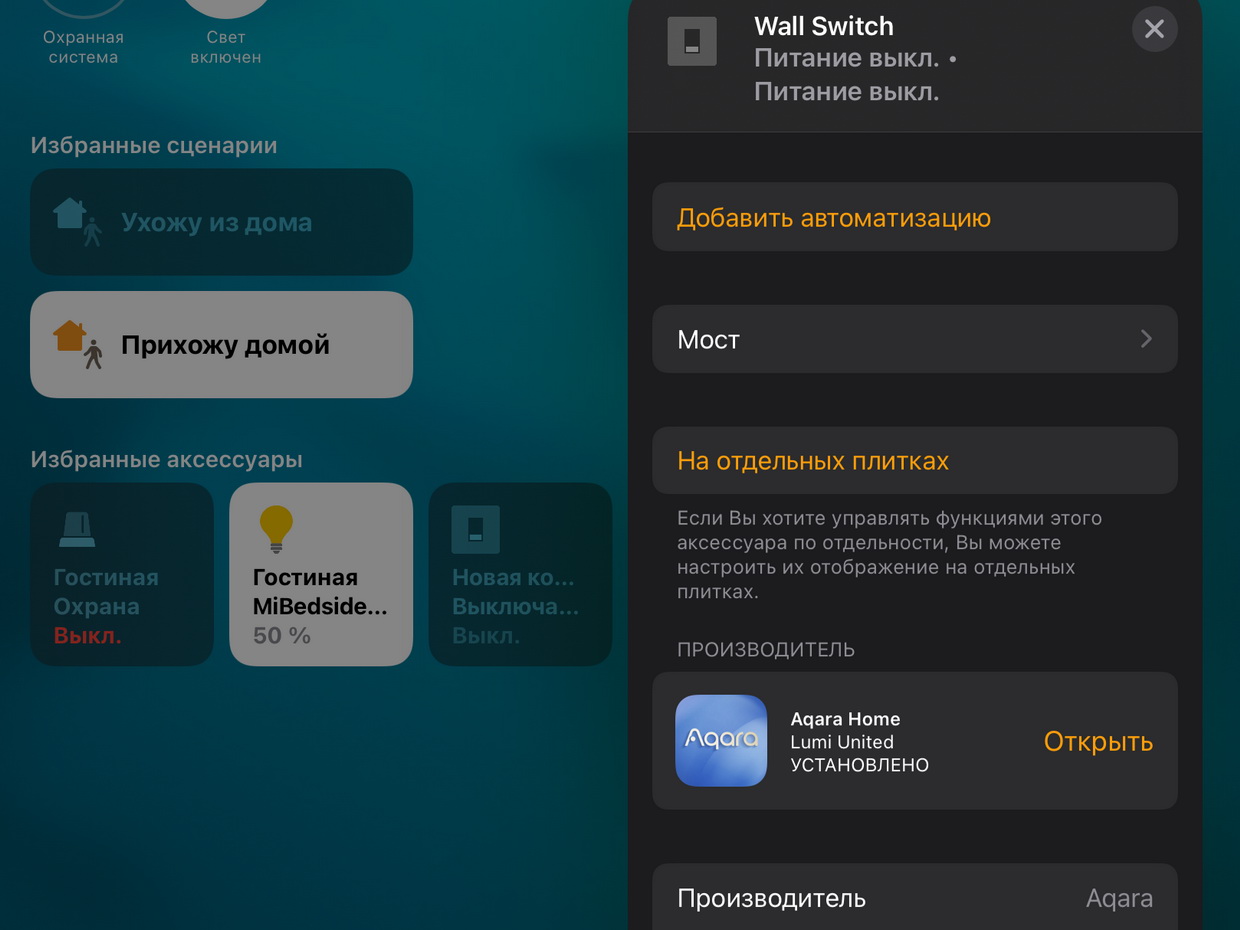

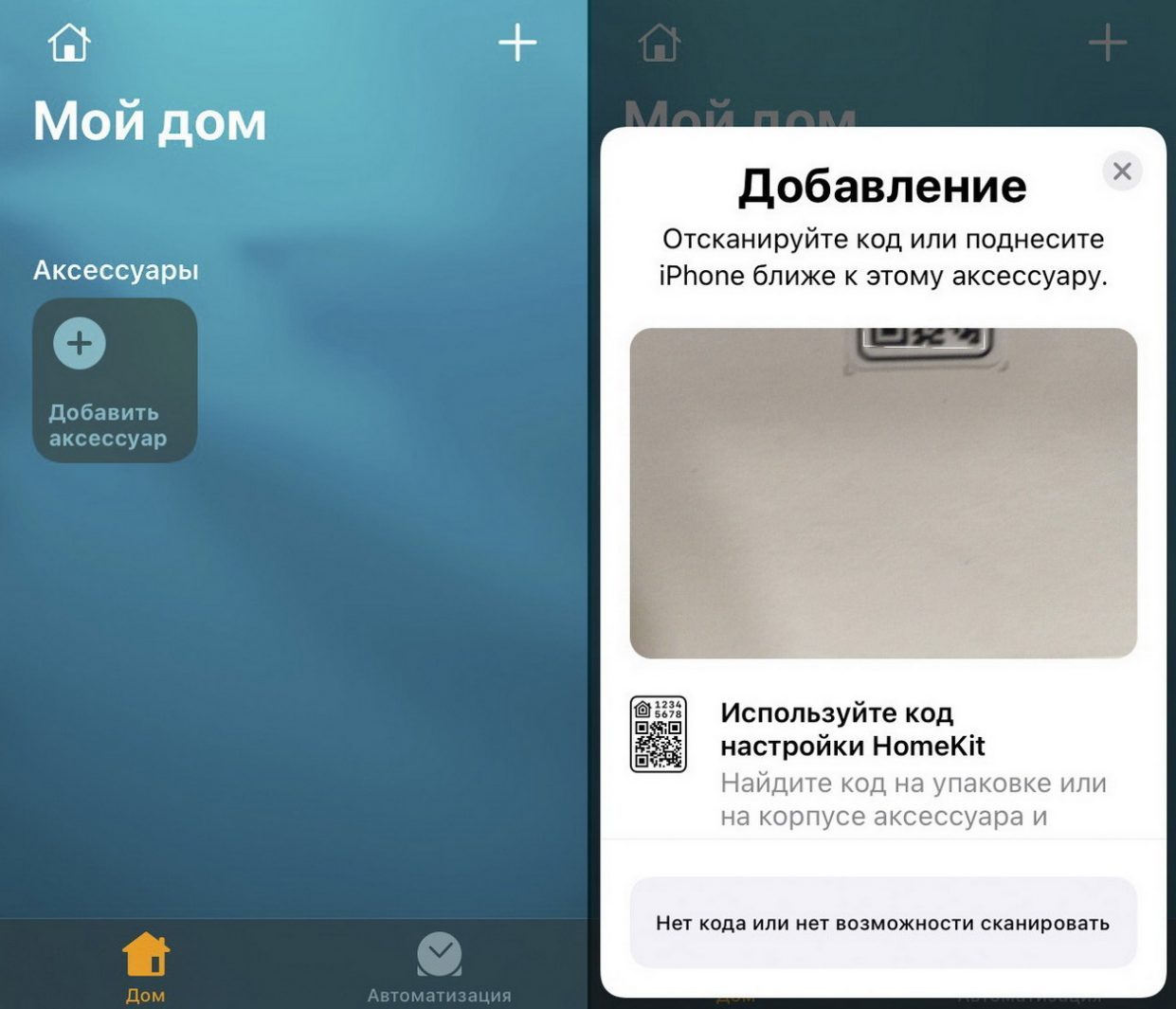

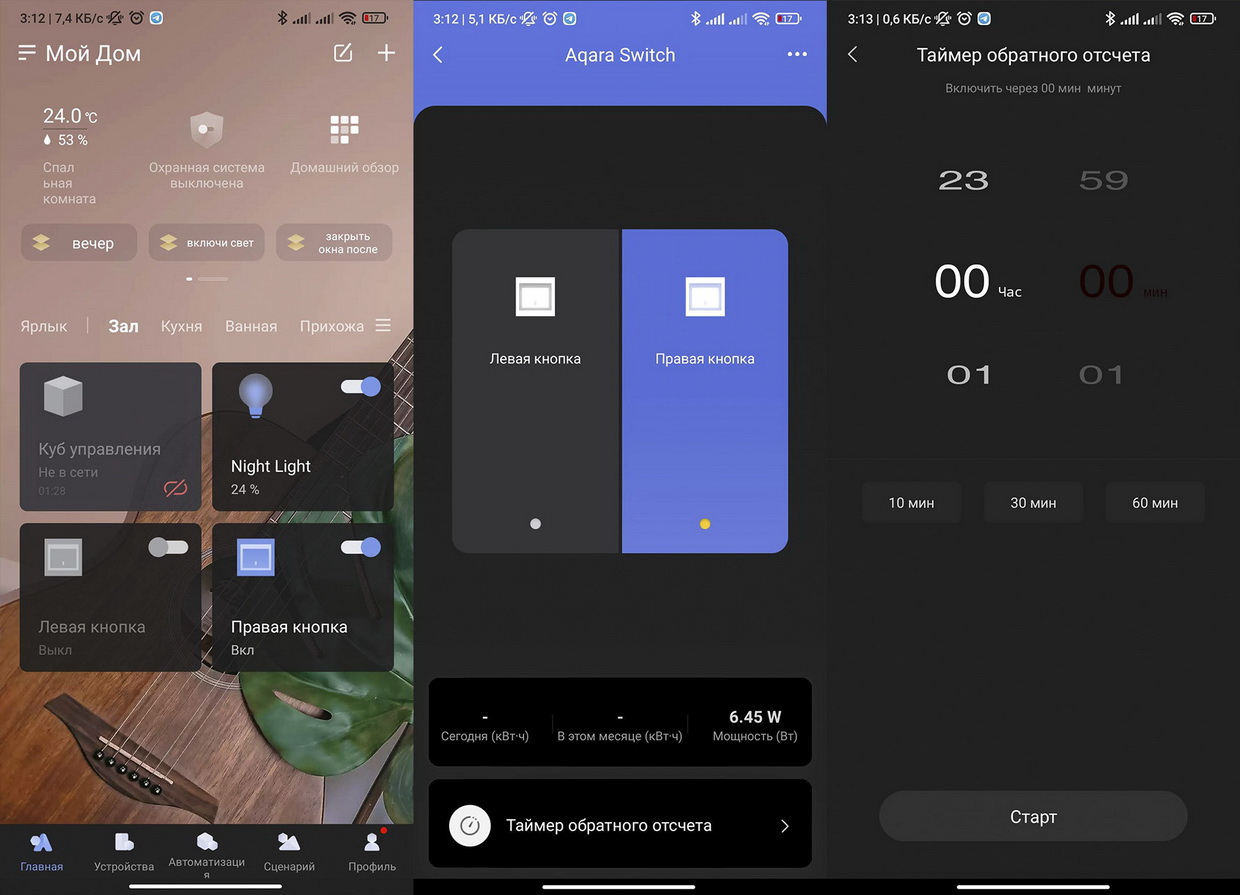

- позволяют удалённо включать и выключать освещение из любой точки мира;

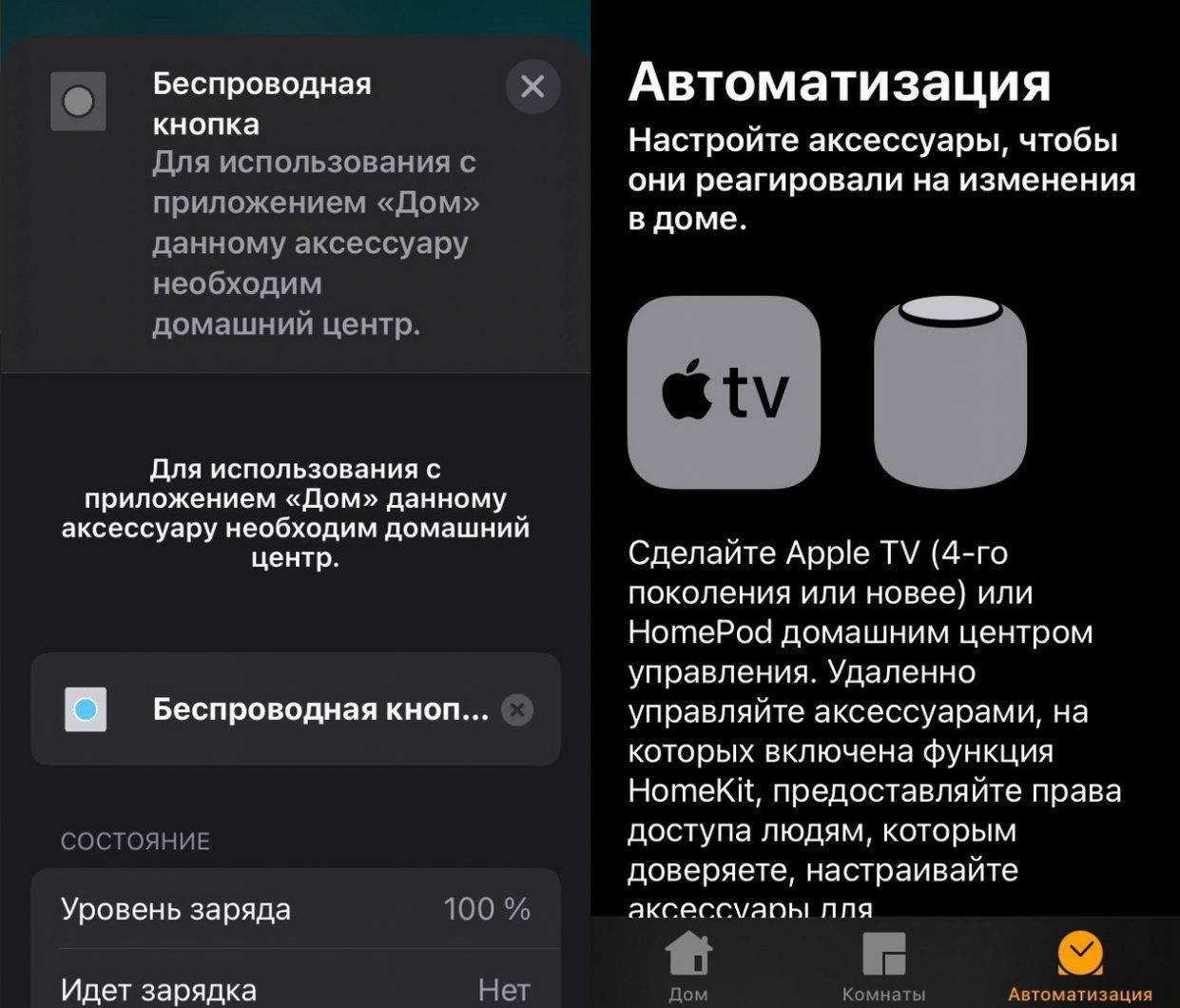

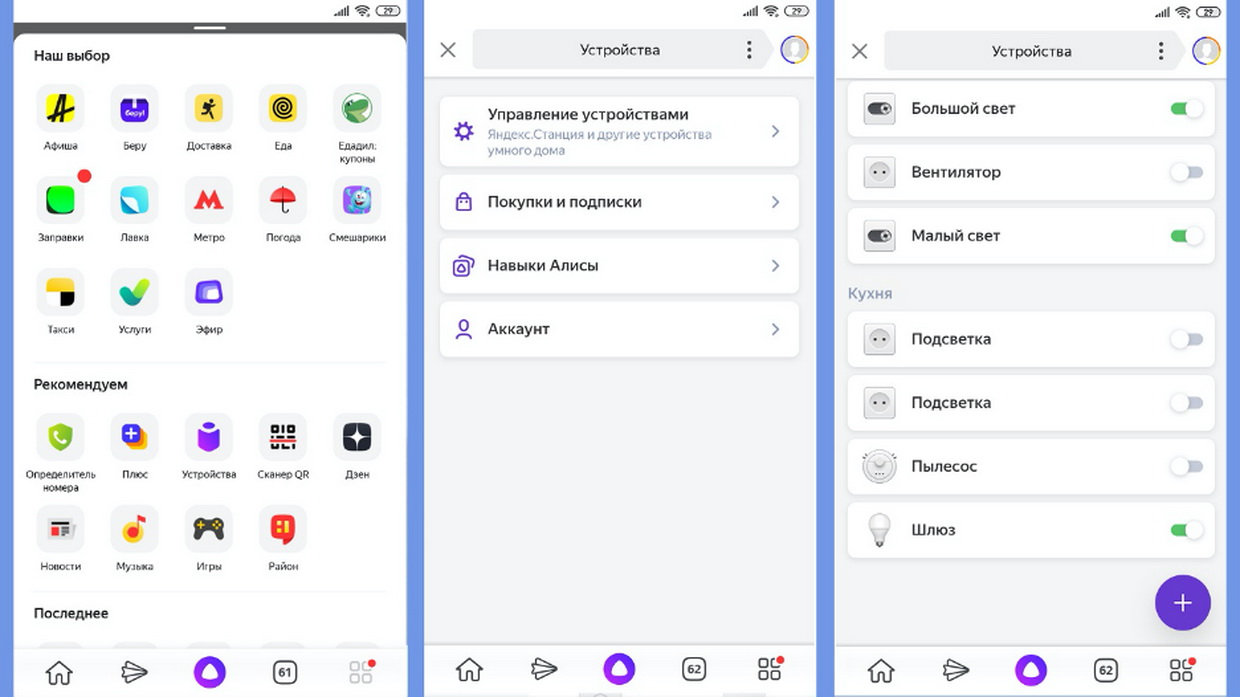

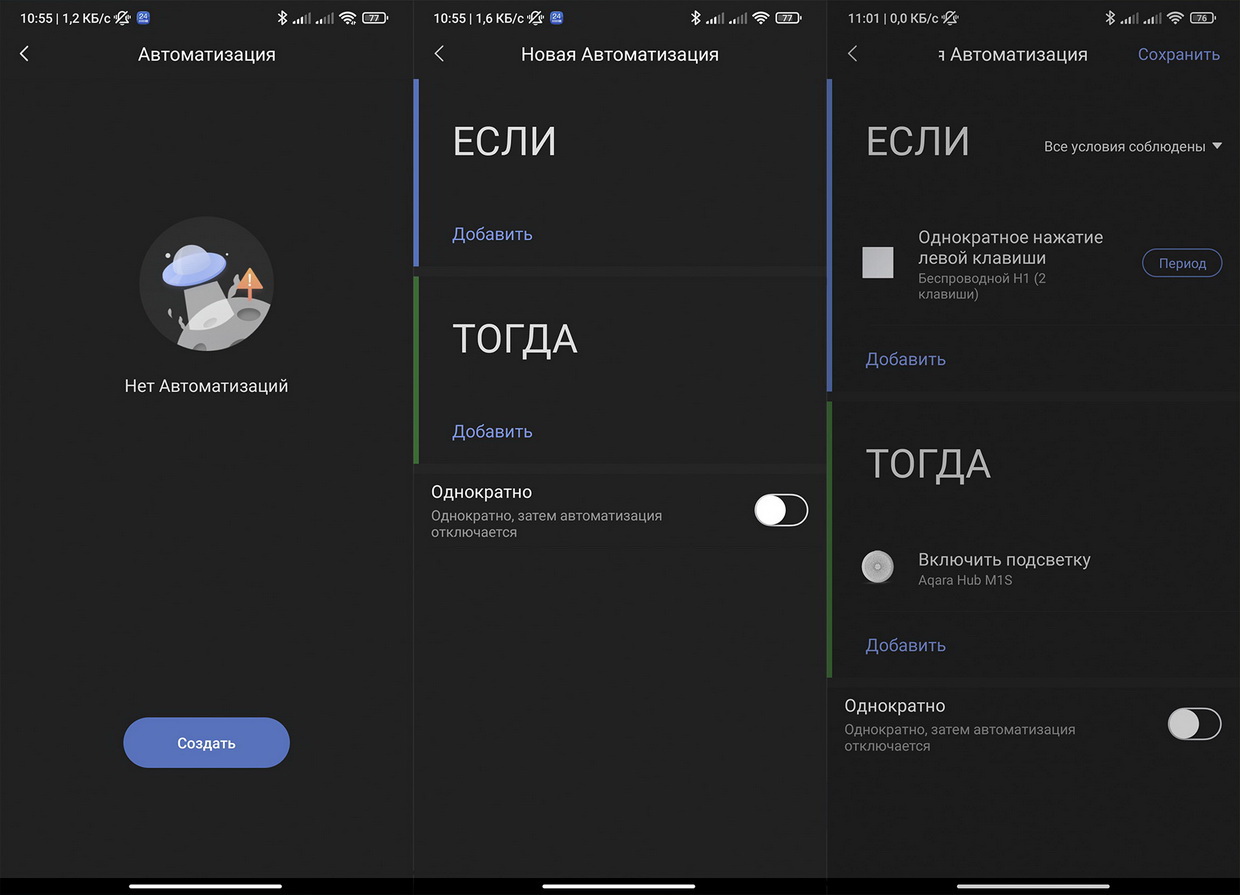

- умеют работать в роли беспроводного пульта управления любым элементом умного дома;

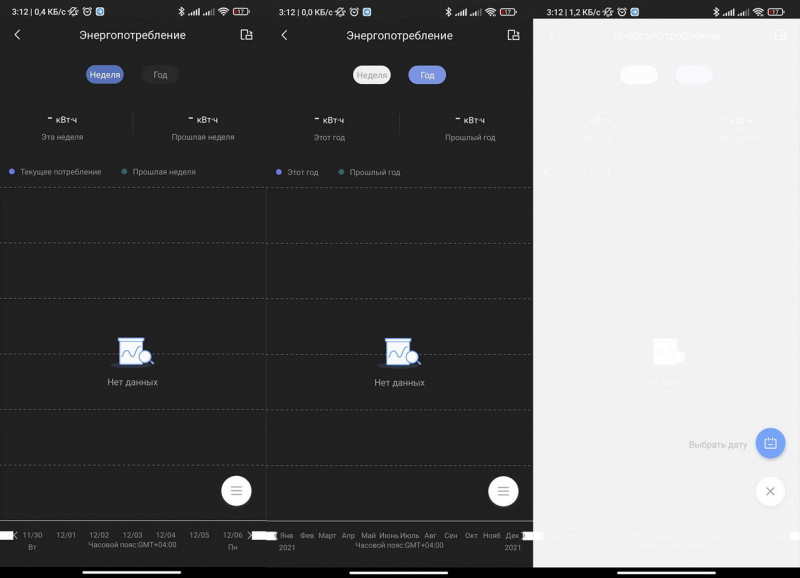

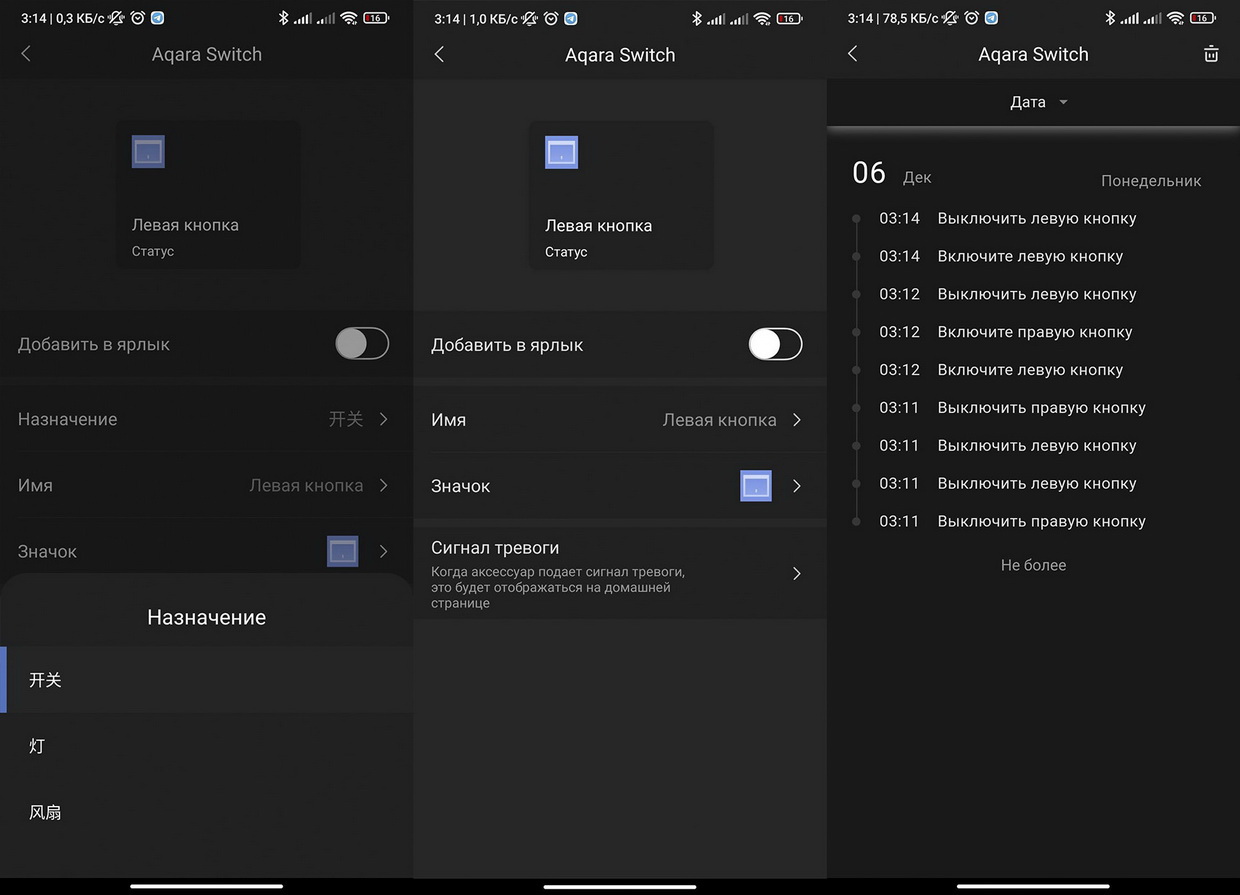

- считают расход электроэнергии и ведут подробную статистику.
Но стоит учитывать, что новинка имеет серьезные ограничения. В ряде сценариев придётся ограничиться выключателями без нейтрали: продвинутая модификация не любит частых скачков и отключений электроэнергии. О необходимости более продвинутой проводки тоже забывать не стоит – иногда для того, чтобы провести нейтральный провод к выключателю, требуется устроить немаленький ремонт.
Поэтому в старом фонде их стоит рекомендовать только тем, кто планирует капитальный ремонт и полную смену проводки. Впрочем, эта операция и в новостройках пригодится. Вот тогда-то все домашние выключатели стоит поменять на двухклавишные Aqara H1 EU, чтобы на каждой позиции иметь максимум простора для творчества.

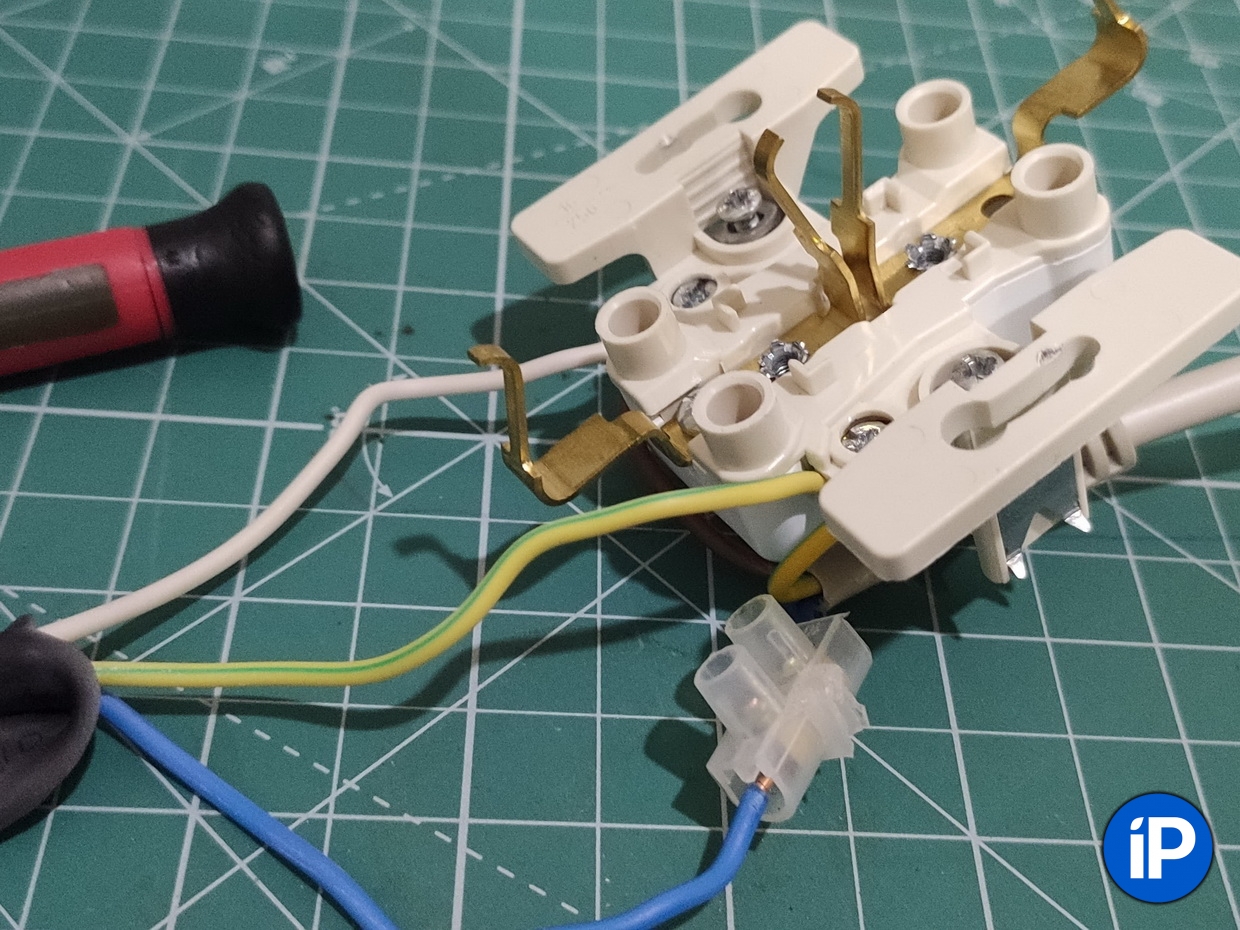

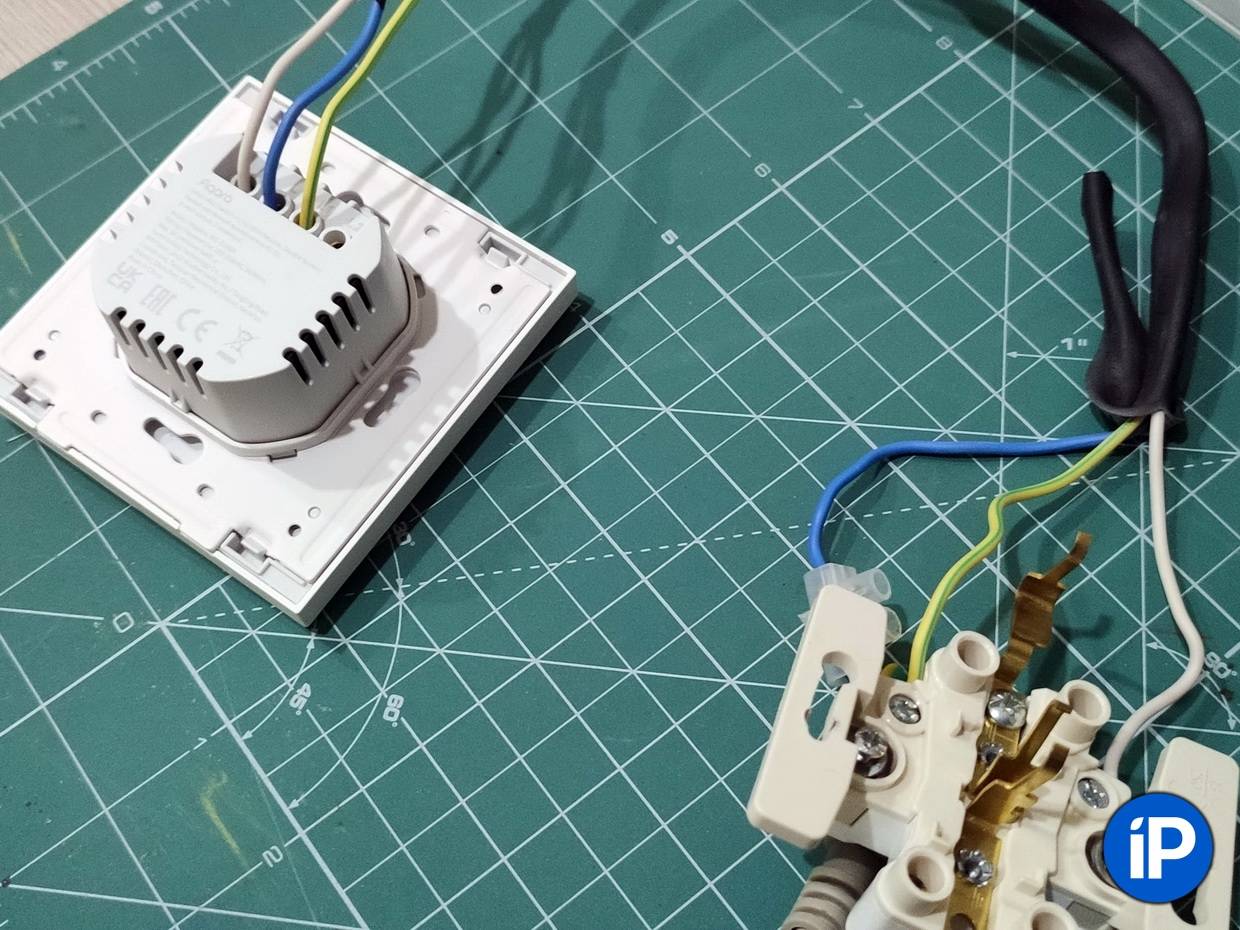

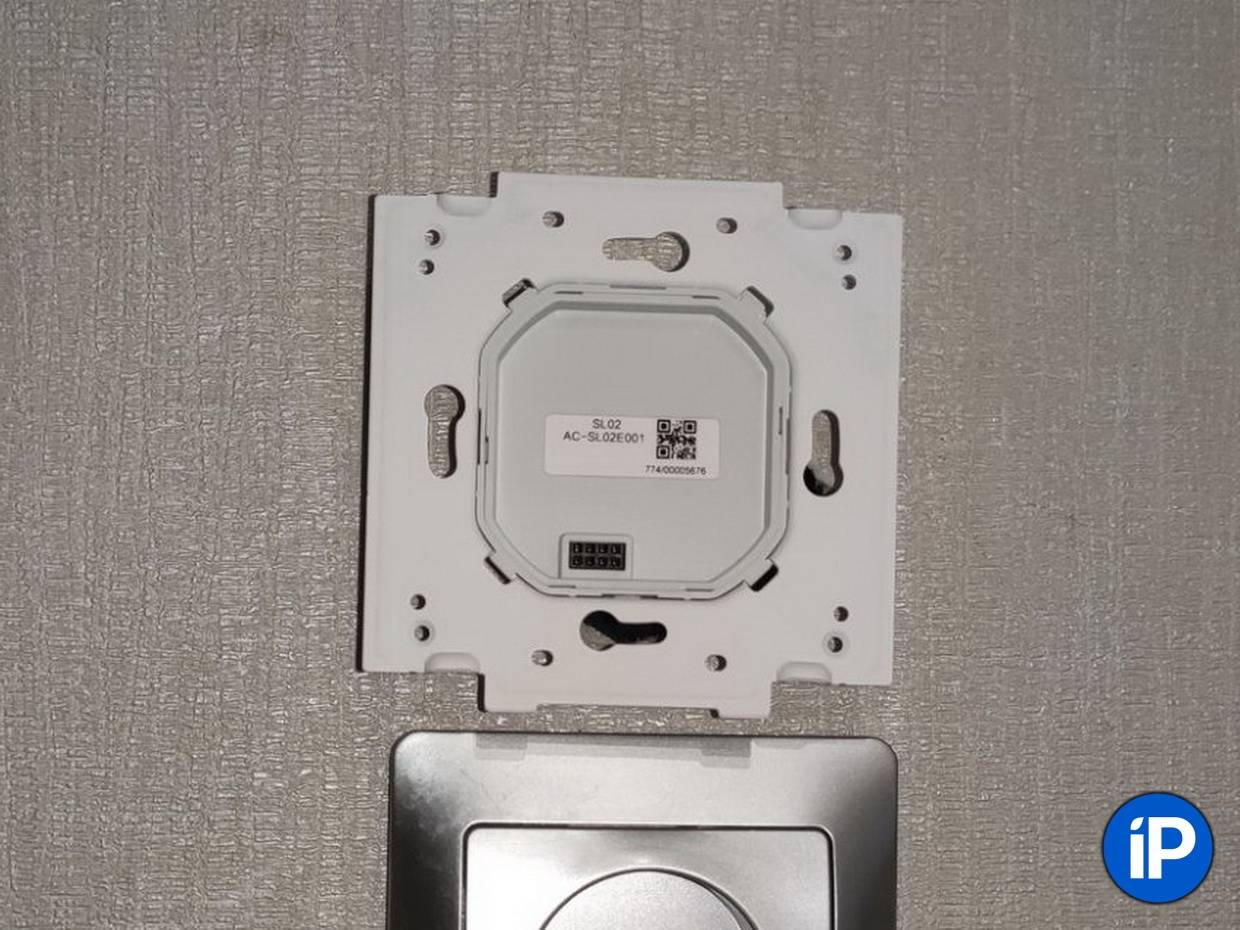

Кстати, а электросети в вашем жильё готовы к установке выключателей с нейтралью?
Все фотографии в статье:
iPhones.ru
Лучшие выключатели. И главный компонент умного дома.
Рассказать
Что говорят нормативные документы
Посмотрим, что говорит один из базовых документов СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» п.15.28 по поводу минимального числа розеток:
- Для коридора – все зависит от площади, не менее 1 точки на 10 м².

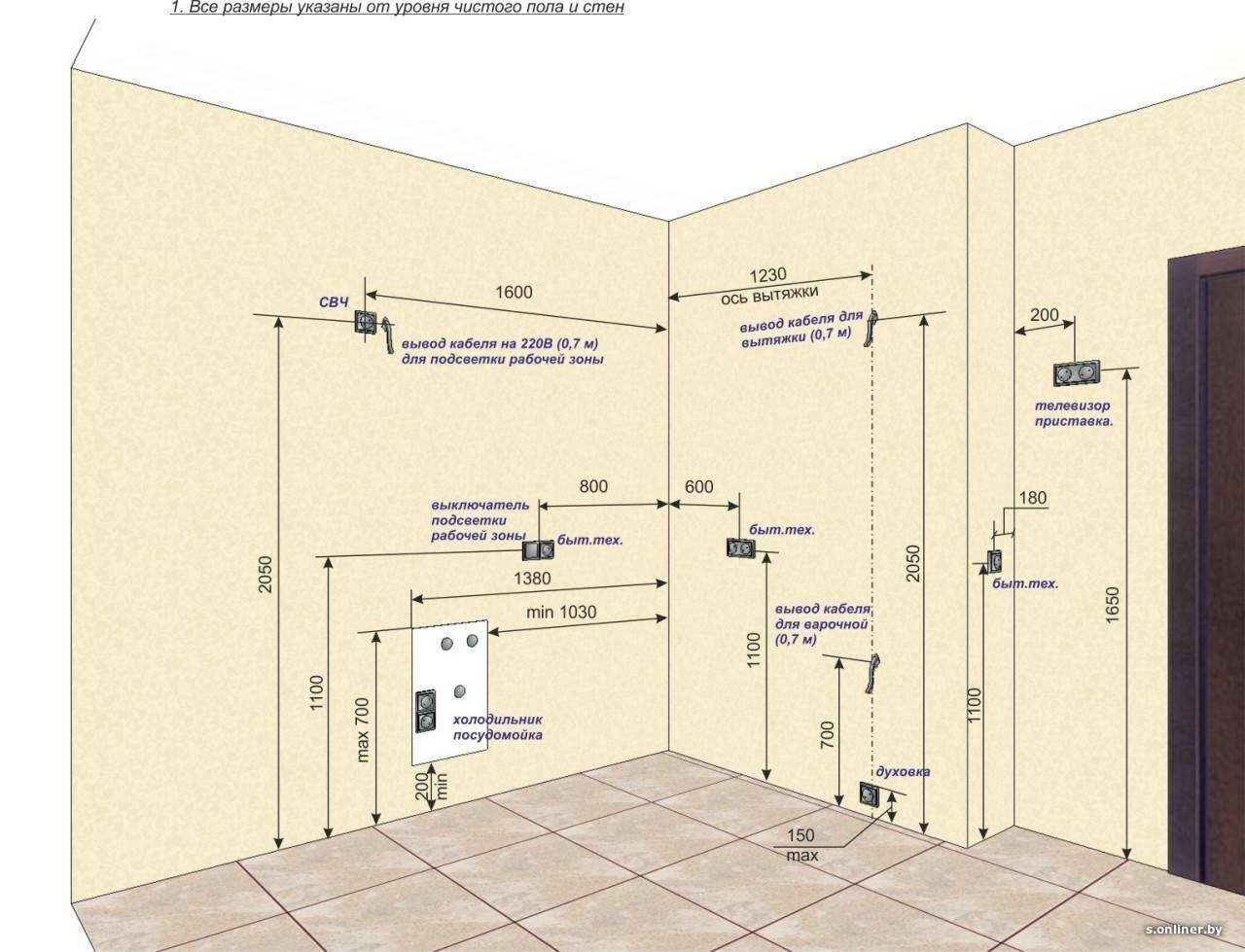

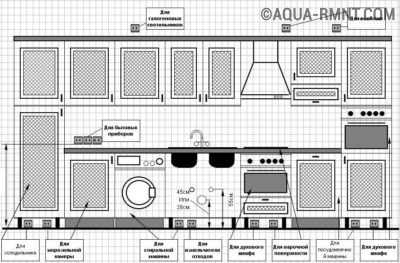

- Для кухни – не менее четырех розеток.
- Для жилых комнат – количество точек напрямую зависит от длины стен, но не меньше одной на 3 метра периметра.
Узлы подключения стационарных потребителей, например, насосной станции или кондиционера размещают в непосредственной близости. Для ванных комнат и санузлов существуют особые требования, установка УЗО в линии обязательна.
В целом, идеальным вариантом будет заранее прикинуть, сколько делать розеток и выключателей в доме. Распечатать план комнат, отметить ориентировочно, где какая мебель будет стоять, а потом обсудить с близкими места подключения электроприборов.
Что ещё может вызвать вопросы

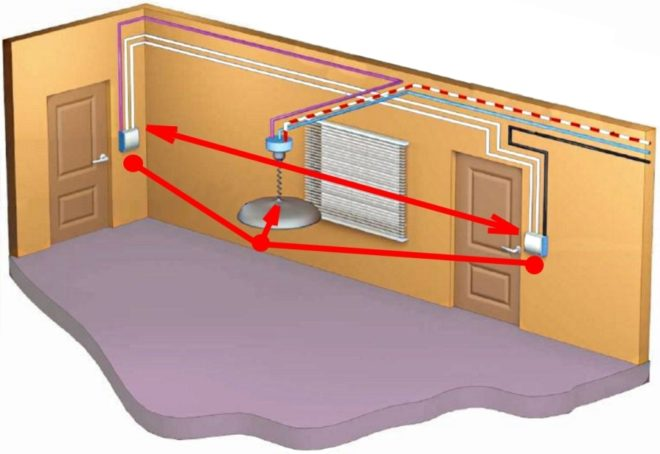

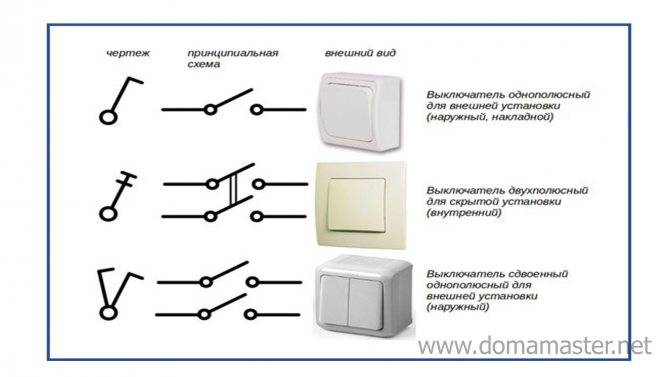

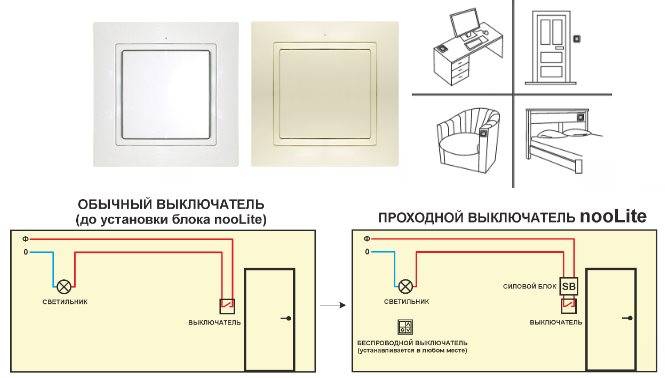

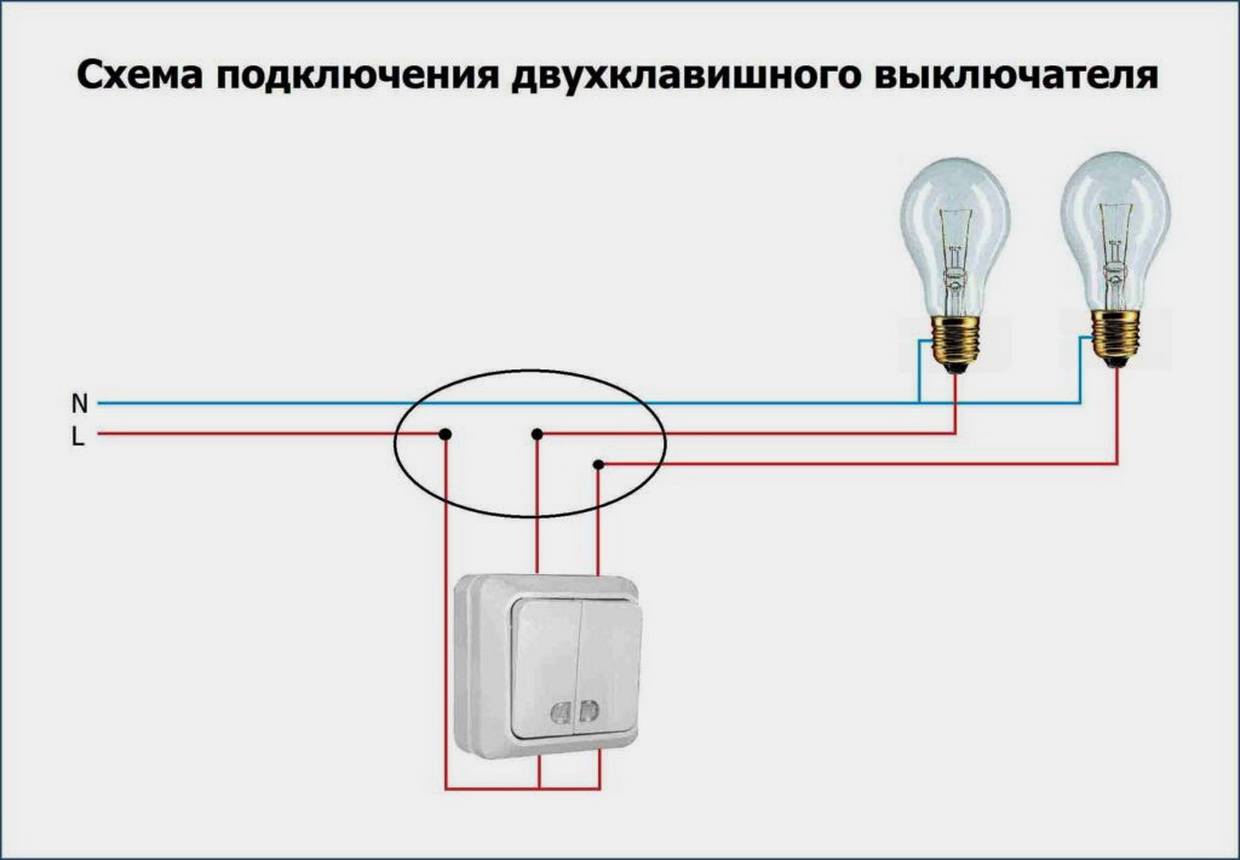

Помимо стандартной схемы для подключения выключателей, могут использоваться и другие. Выключатель с одной кнопкой может управлять как одной лампочкой в люстре, так и целым комплексом освещения, но для этого существует свой принцип коммутации.

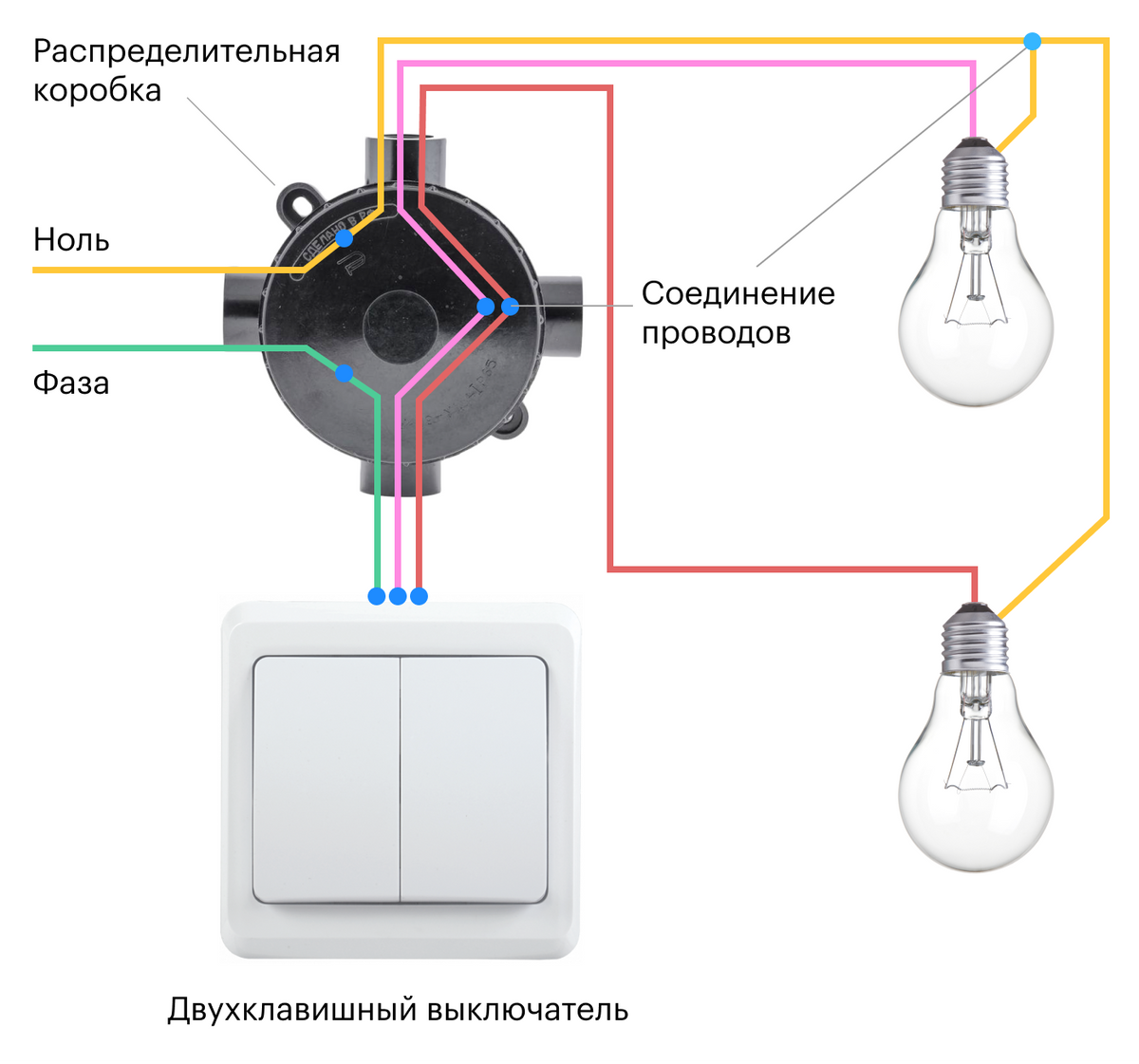

Подключаем выключатель с одной клавишей на две лампочки

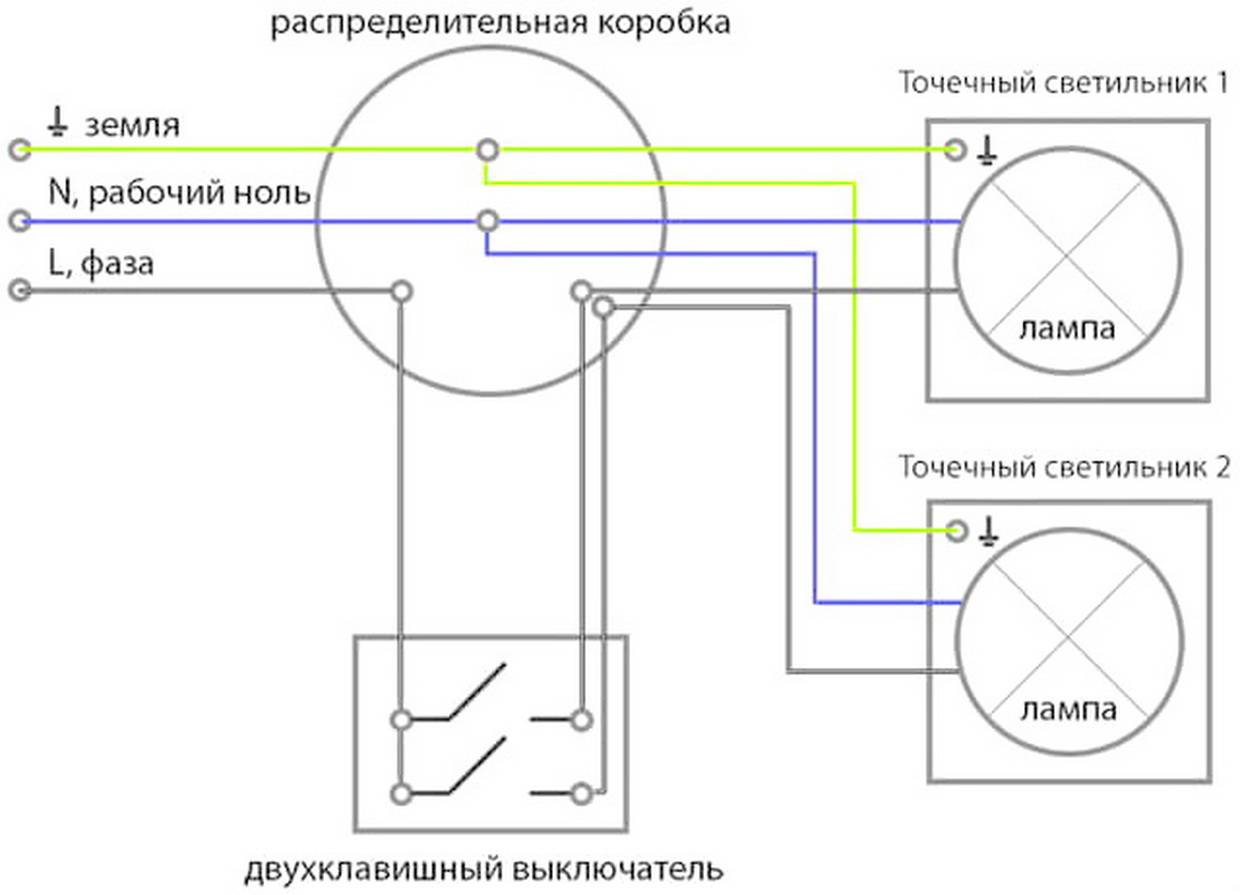

Однокнопочный выключатель для двух и более лампочек подключают через фазу
Обратите внимание на схему внизу
Ни в коем случае не спаивайте провода, возможно, их нужно будет корректировать в дальнейшем
Нулевой проводник и фаза выходят из основного щитка и приходят к распределительному коробу, откуда ноль соединяется с нулём светильника, а фаза отправляется на выключатель. От него фаза уходит к фазе светильника. Организовав надёжное соединение, светильник будет исправно работать, в противном случае вы спровоцируете короткое замыкание. Все лампочки в данном случае соединяются последовательно.

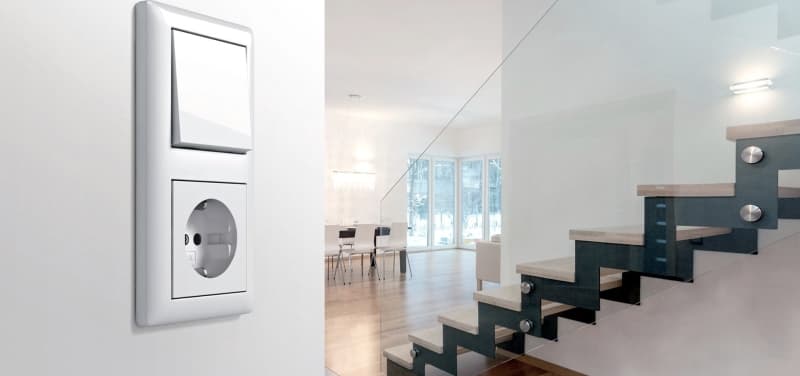

Выключатель и розетка от одного короба-распределителя: особенности соединения
Подключение выключателя и розетки между собой возможно при использовании одного распределительного короба. Например, если вам необходимо сделать розетку в спальне, где есть только свет и выключатель к нему, нужно использовать следующую схему.
Блок из розетки и выключателя и отдельные устройства подключаются по разной схеме
Двухжильный кабель приходит в коробку, где производится вся коммутация. Сюда же заводим проводники от светильника, розетки и выключателя. От электрощита фаза соединяется с фазой розетки и входным контактом выключателя. Для этого используются специальные клеммы зажима. Далее от выходного контакта переключателя выходит проводник, подключающийся к контакту светильника. Ноль светильника коммутируется с нулём розетки и электрического щита в распределительном коробе.
Таким образом, вы получаете надёжные соединения всех возможных схем подключения одноклавишных выключателей: с подсветкой и без, на две лампы или одну. Уважаемые читатели, если у вас есть вопросы по одному из способов подключения, обращайтесь к нам через комментарии под статьёй. Мы обязательно свяжемся с вами в ближайшее время.

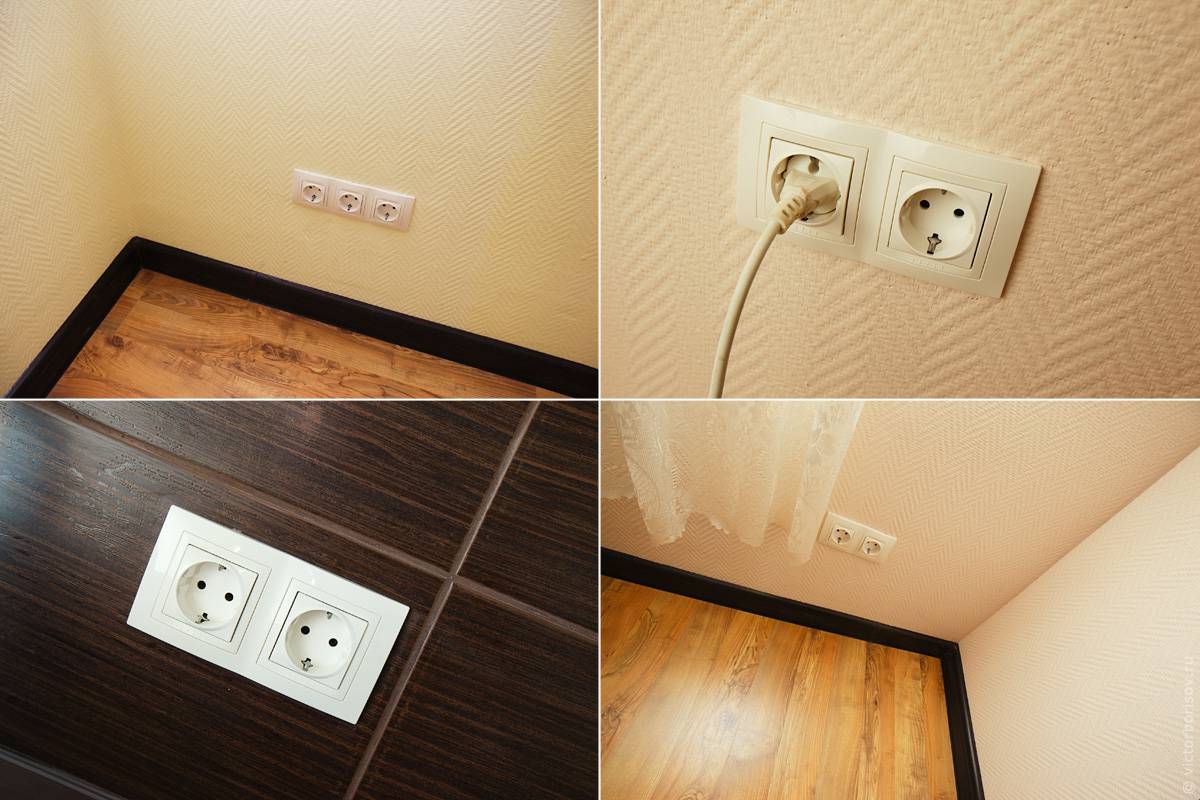

Планирование размещения розеток
Правильное рассредоточение электророзеток увеличивает комфортность проживающих, надежно питает оборудование, равномерно распределяет электрическую энергию. Стандартных нормативов, учитывающих правила размещения выключателей, нет. Для каждой комнаты в доме предусмотрены рекомендации относительно высоты установки и соблюдения расстояний от газовых магистралей или входных дверей.
Перед началом работ по прокладке электрических контуров к питательным приборам проводят планирование. В процессе предусматриваются такие этапы в соответствии с рекомендованными правилами:
составляется схематический чертеж с указанием расстановки мебели и расположения электрических приборов, осветительных ламп и оборудования;
в схеме обозначаются необходимые розетки и выключатели, количество первых принимается на 1-2 единицы больше расчетного;
учитывают свободу доступа к разъему, незаметность расположения за мебелью или декоративными элементами;
на открытых стенах ставят несколько розеток у пола, которые легко используются при необходимости;
при расположении розеток в квартире обращают внимание на открывание входной двери (правое или левое), чтобы не обходить полотно при включении освещения;
учитывают привычки обитателей, например, желание работать с ноутбуком на диване — это влияет на число разъединителей в этой зоне;
количество электрической фурнитуры определяется после окончательного согласования дизайнерского проекта.
Особенности размещение розеток
Упростить функционирование электронной и бытовой техники можно оптимизацией расположения прерывающей электрической фурнитуры. Рекомендательные правила собраны в «Своде нормативов по строительству и проектированию», аналогичные нормативы прописаны в СНиП 31 — 110 — 2003. Для безопасности нельзя пренебрегать этими советами с учетом здравого смысла:
- определяется высота выключателя с учетом среднего показателя роста взрослых членов семьи, чтобы клавиша прибора нажималась без подъема рук;
- если выбрать высоту проблематично, то принимается сравнительно удобный размер на 80 см от пола;
- выключатель освещения ставят со стороны дверной ручки при входе в комнату;
- розетки и выключатели нельзя закрывать шкафом, что перекрывает к ним свободный доступ;

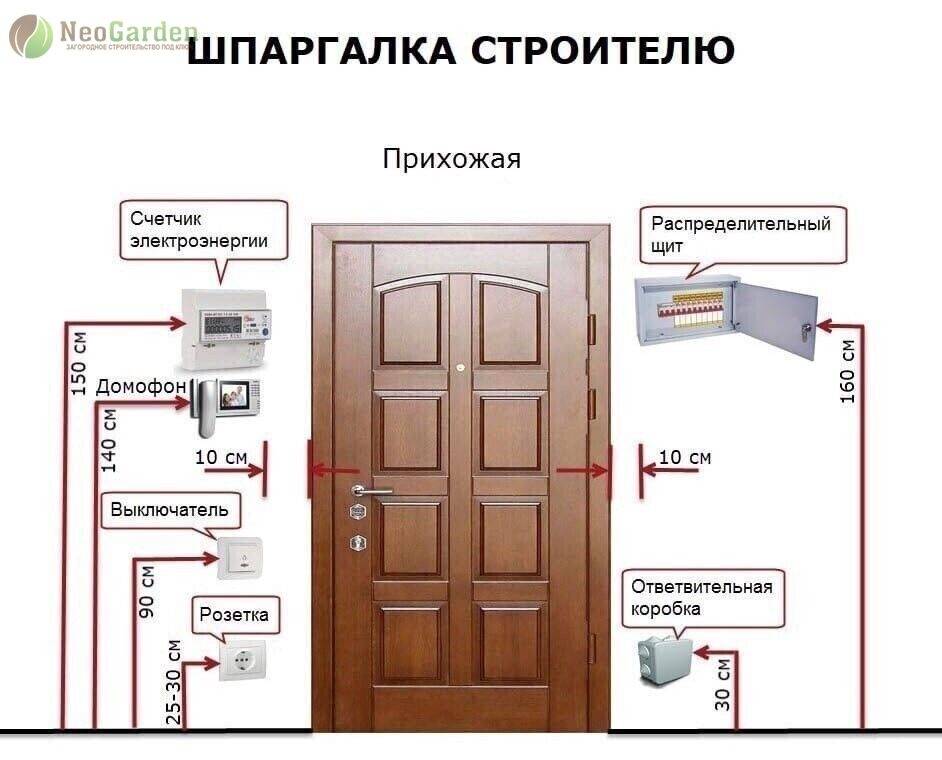

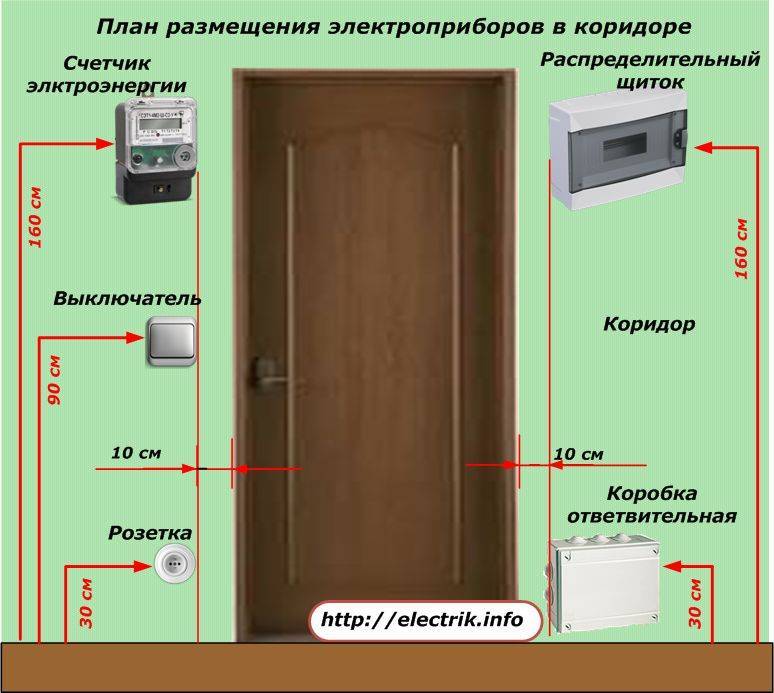

- в коридоре ставят рубильники для ванной, туалета, а выключатели для всех остальных комнат монтируют в помещениях;
- чтобы определить, как правильно расположить розетки и выключатели, регулирующие декоративный свет, учитывают рекомендации дизайнера и удобство применения приборов.

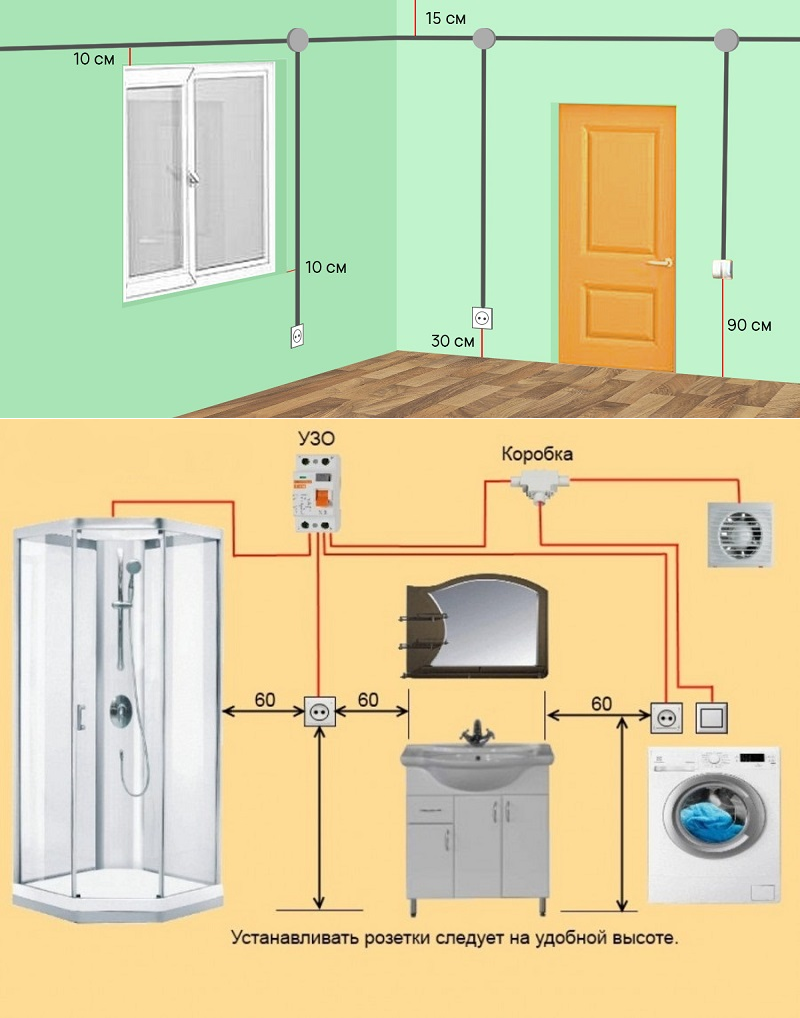

Ванная
Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель
Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см
Фото: Instagram sdelano.ru
Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.
Безопасность и домашняя автоматикаКак правильно выбрать и установить розетки и выключатели во влажных помещениях

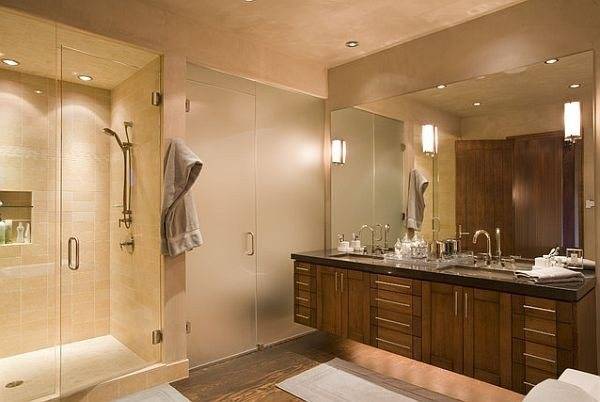

Расположение светильников и выключателей в ванной комнате
Прежде всего следует определиться где и сколько светильников будет стоять в ванной и как они будут управляться. В этом нам помогут строительные нормы, а также наша фантазия.
Общее освещение в ванной комнате.
- На первом этапе планируем общее освещение в ванной комнате. Оно должно будет обеспечить общее комфортное пребывание в комнате. Кстати согласно ВСН 59 – 88 минимальный уровень освещенности в ванной комнате должен составлять 50лк при использовании люминесцентных ламп и 20лк при использовании ламп накаливания.
- Согласно п.2.39 ВСН 59 – 88 общее освещение в ванной комнате должно обеспечиваться светильником над входом в помещение. Но, согласитесь, это не очень красиво, да и не совсем удобно поэтому можно придумать что-то более интересное.
- На данный момент пользуются популярностью создание точечного освещения в ванных, установка светильников под потолком, закрытых бра, создание рассеянного отраженного освещения от потолка и многое другое. Фантазия практически не ограничена. Главное, что следует помнить, это то, что лампа в ванной комнате должна иметь закрытое исполнение. То есть должен быть плафон.
- Существует и еще одно ограничение. Оно связано с зонами по электробезопасности в ванной комнате прописанными в ГОСТ 50571.11 – 96. Согласно этому нормативному документу помещение ванной комнаты делится на 4 зоны.
Двух или трехжильный кабель?
Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.
Заново штробить стены и срывать обои уже не потребуется.
С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.
То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.
Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.
Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.
Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.
Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?
Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.
Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.
В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.
Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.
И применение трех жил здесь обязательно.
Выключатель с заземлением
Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

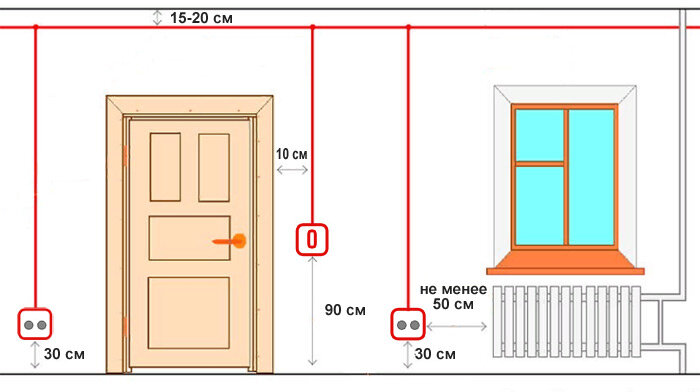

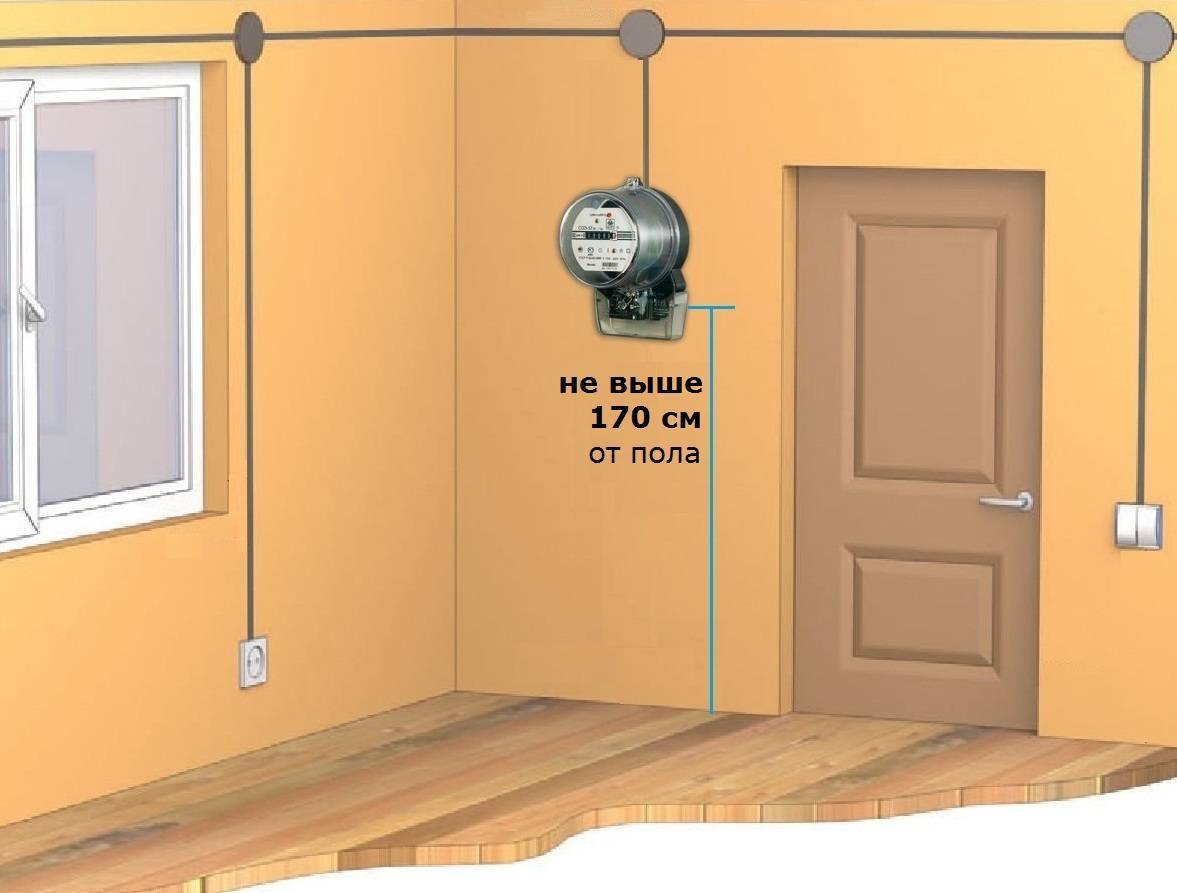

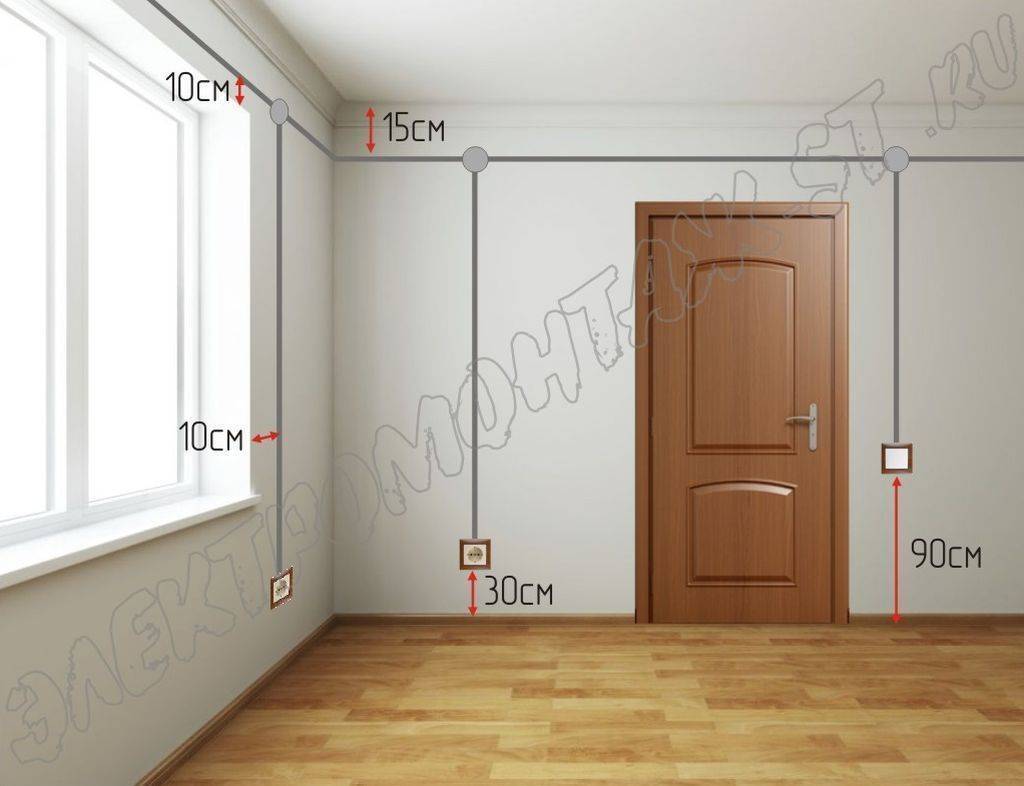

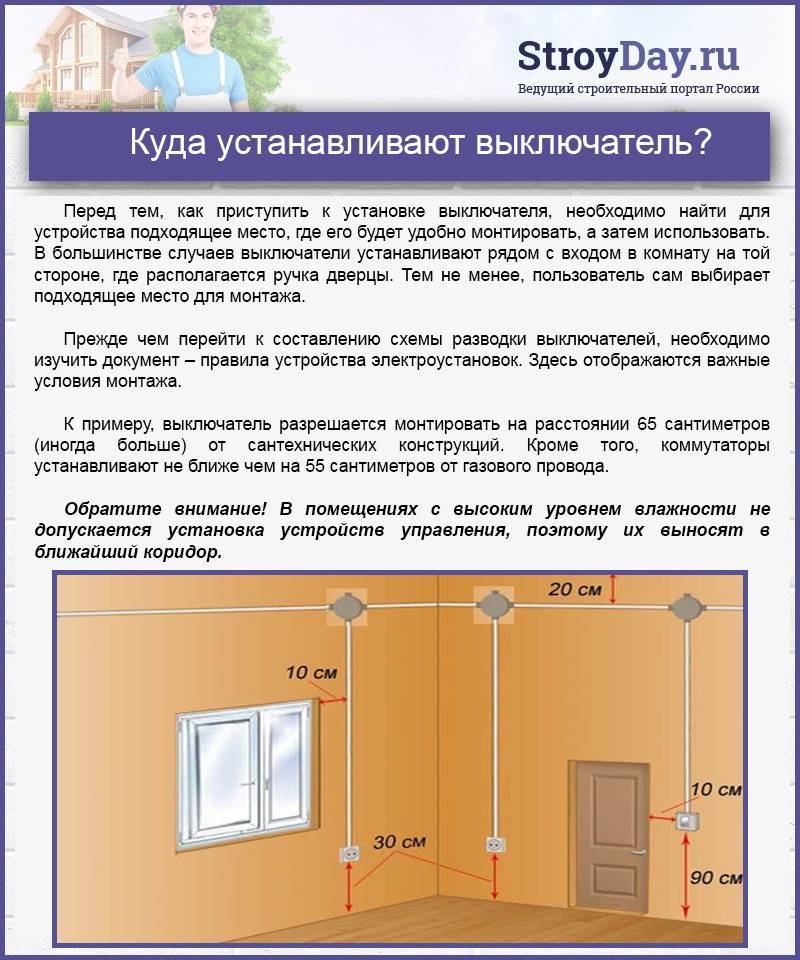

Нормы по высоте, расположению и монтажу розеток и выключателей своими руками
Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.

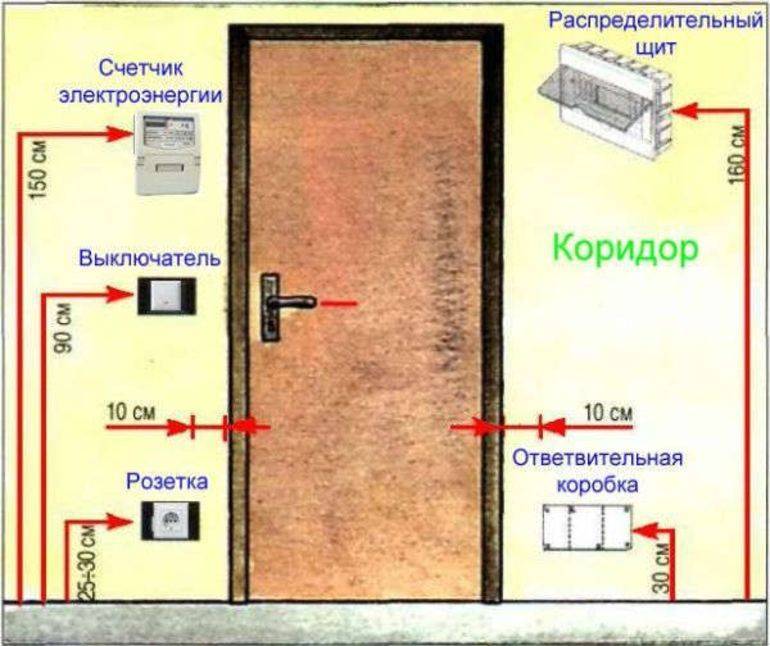

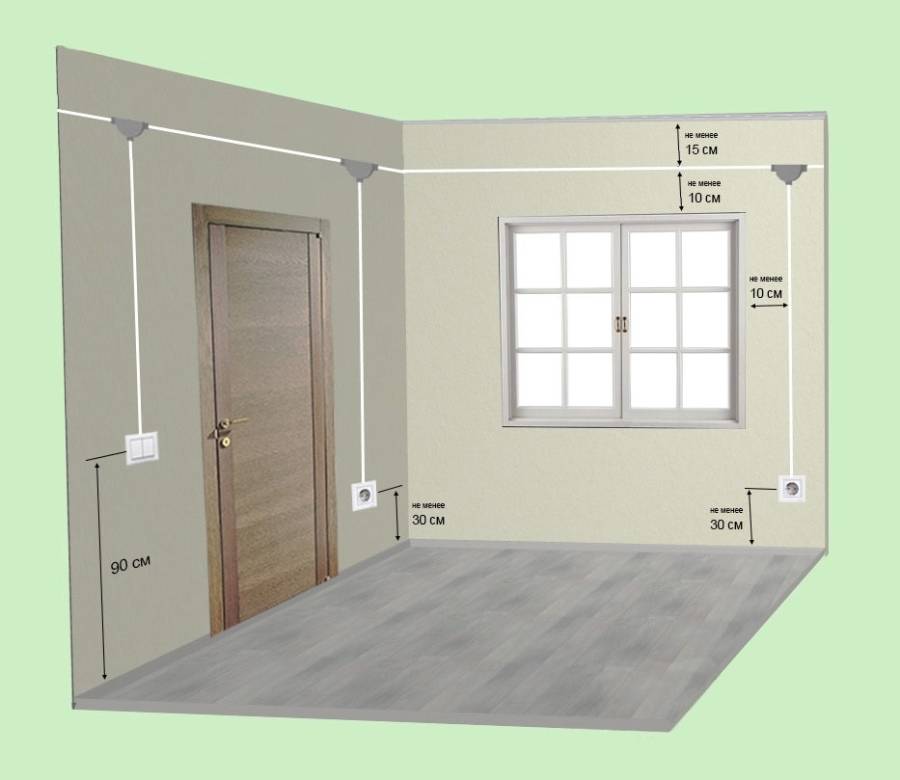

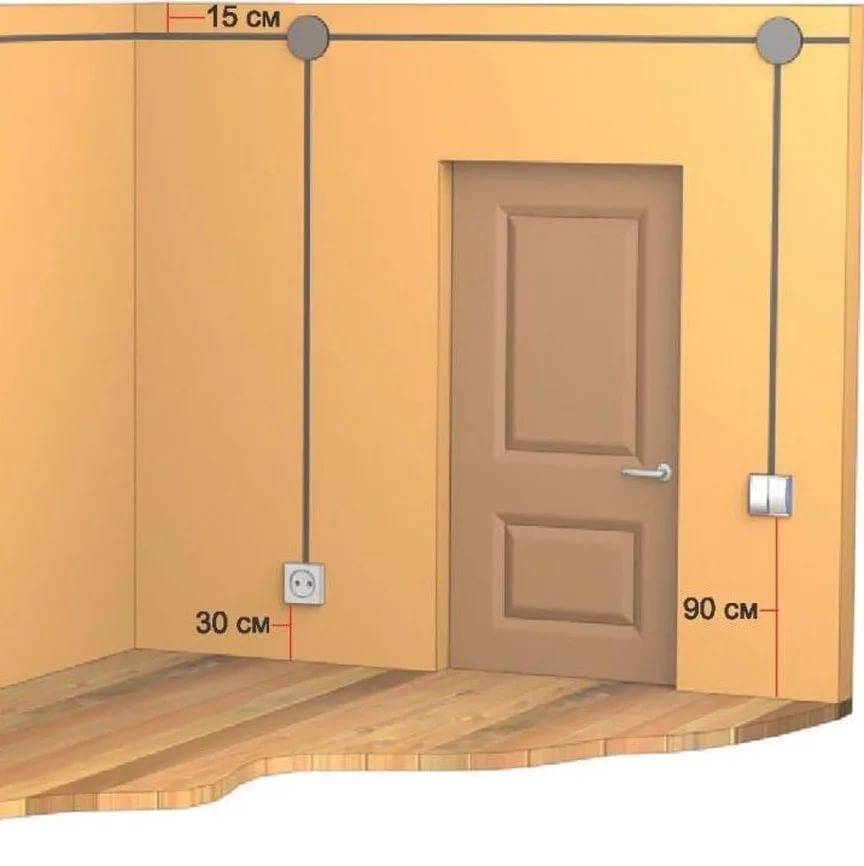

Высота установки по ПУЭ
Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:
- минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;
выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;
- любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
Требования к размещению по ГОСТу и СП
Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.

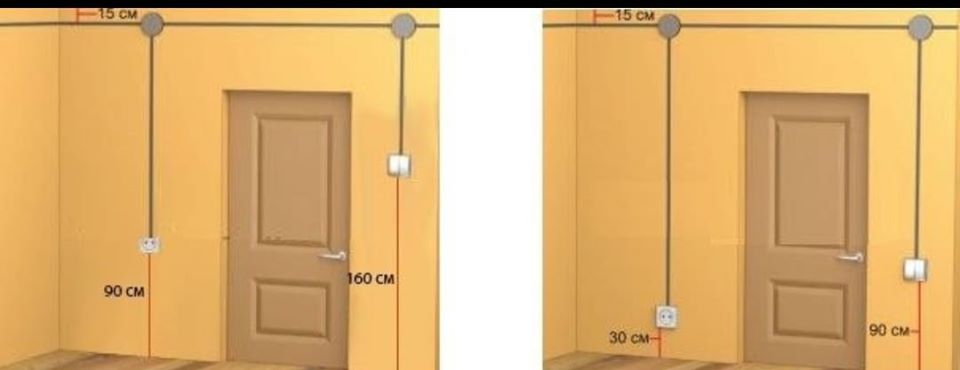

Высота установки по евростандарту
Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.

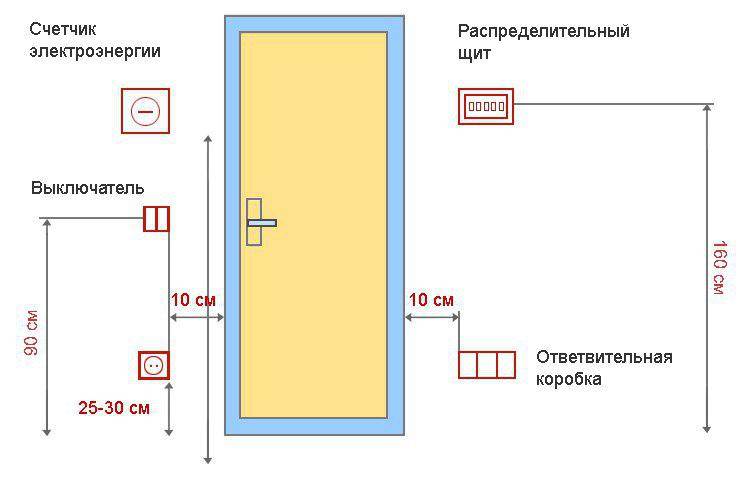

План расположения позволяет легко установить розетки
Нюансы по требованиям к различным учреждениям
В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.

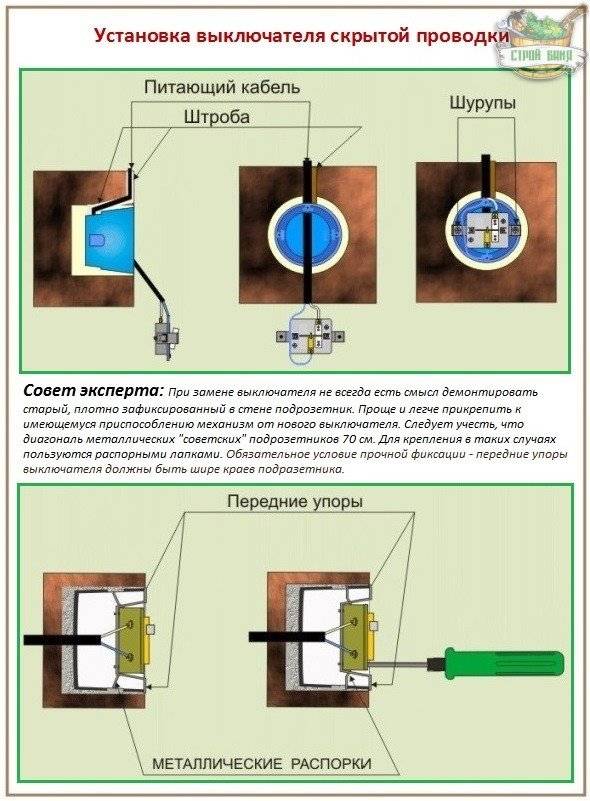

Как установить внешнюю модель
Эта особенность диктует свои условия набору инструментов и времени установки, но в целом необходимо предпринять следующие шаги:
- Подготовить требуемые инструменты (дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертка с индикатором и проста, шпатель, зубило, молоток) и материалы (провод с двумя жилами, подрозетник, выключатель, шпаклевка);
- Определить место для монтажа (оптимальным считается один метр от уровня пола);

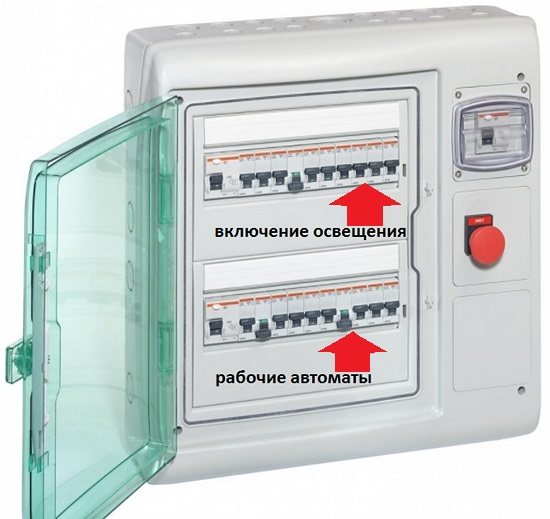

- Найти в распределительной коробке ближайший автомат, через который будет поступать напряжение, найти среди группы проводников нулевой и фазный провод;
- Обесточить квартиру, выкрутив пробки или отключить автоматы на щитке;
- Проштробить полосу от коробки до предполагаемого места глубиной и шириной до 2,5 см и длиной не более 3 м;
- Под выключатель сделать углубление необходимого размера, убрать пыль и цемент;
- Установить в полученное отверстие подрозетник, закрепить шпатлевкой;
- Проложить в штробе провод, подсоединить одним концом к автомату коробки – одну жилу к фазе проводки, другую – к патрону лампы;
- Контакты на другом конце завести в подрозетник, надежно зафиксировать зажимами;
- Заделать штробу цементным или гипсовым раствором;

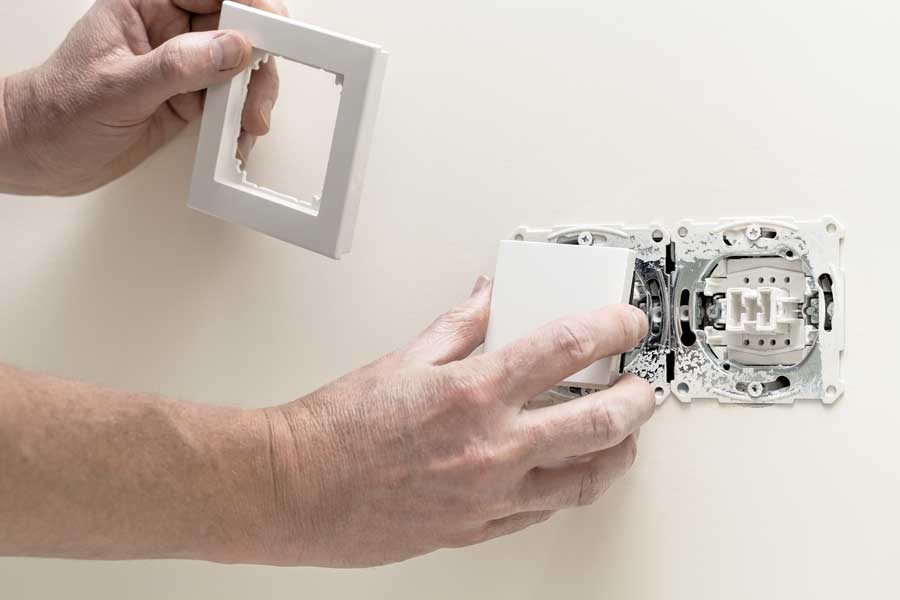

- Разъединить имеющийся выключатель на декоративную крышку и внутреннюю часть. Последнюю необходимо установить в монтажную коробку, закрепить на специальные “лапки”;
- Накрыть устройство пластмассовой накладкой, зафиксировав защелкивающимся механизмом или винтами;
- Включить ток и проверить работоспособность.
Пошаговая установка клавишных выключателей закрытого типа главным образом отличается отсутствием необходимости проведения штробных работ и выглядит так:
- Подготовить инструменты и материалы, список которых отличается от предыдущего устранением всех приборов для штробления;
- Определить фазовую жилу на щитке;
- Отключить общее электрическое питание в квартире;
- На потенциально огнеопасную стену (дерево, пластик, обои, текстиль) уложить подкладку из негорючего материала;
- Снять с имеющего выключателя декоративную крышку;
- Присоединить к внутреннему устройству провода от щитка и осветительного прибора;
- Наметить линию проводки, зафиксировать ее зажимами;
- Зафиксировать выключатель шурупами и дюбелями;
- Установить декоративный элемент;
- Проверить работу устройства, включив напряжение в доме.

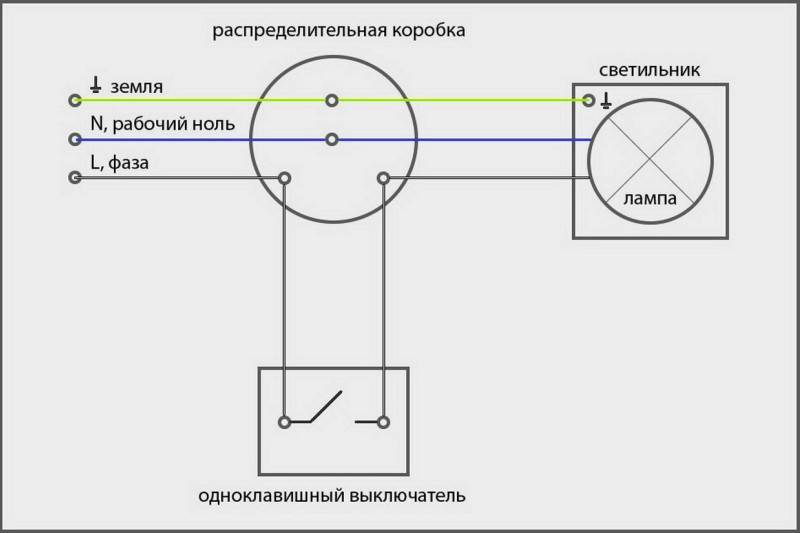

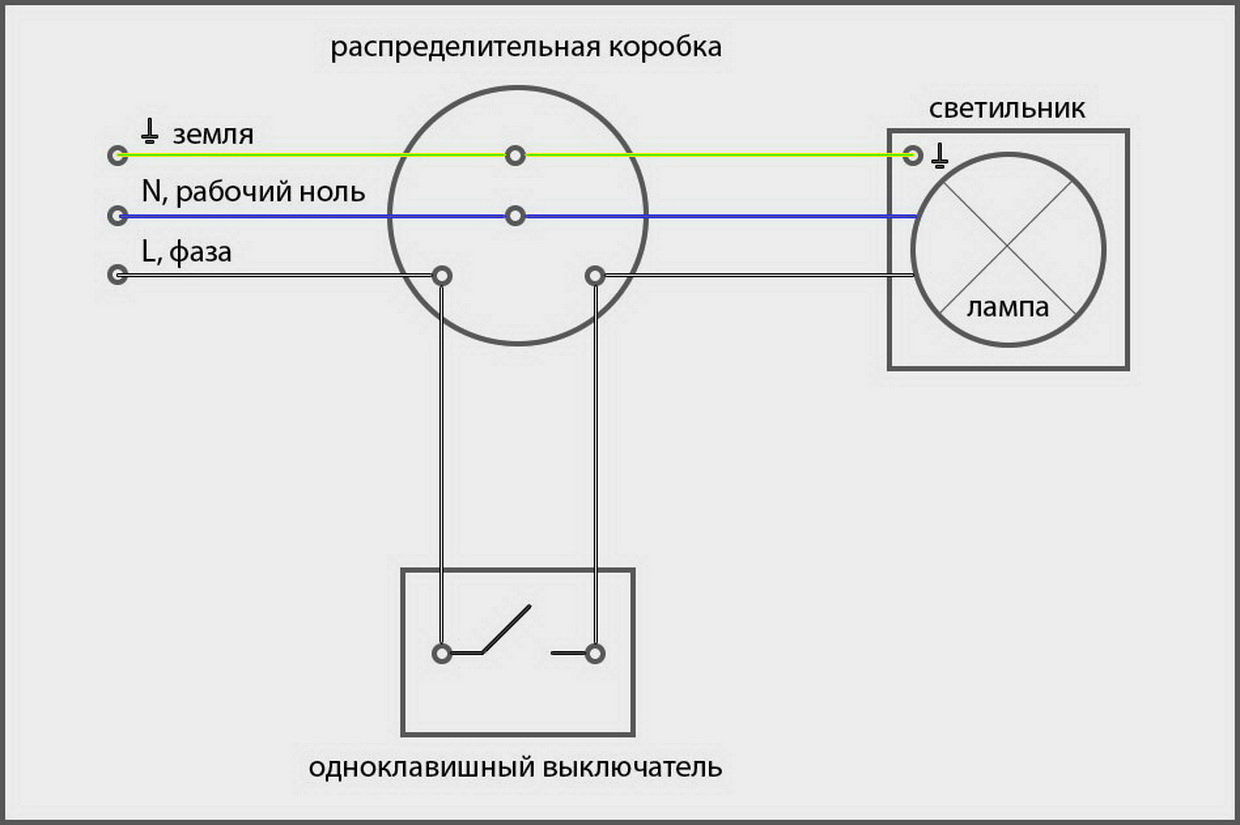

Схема соединения проводов в распредкоробке
Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:
кабель питания от щитовой
идущий вниз на выключатель
на светильник

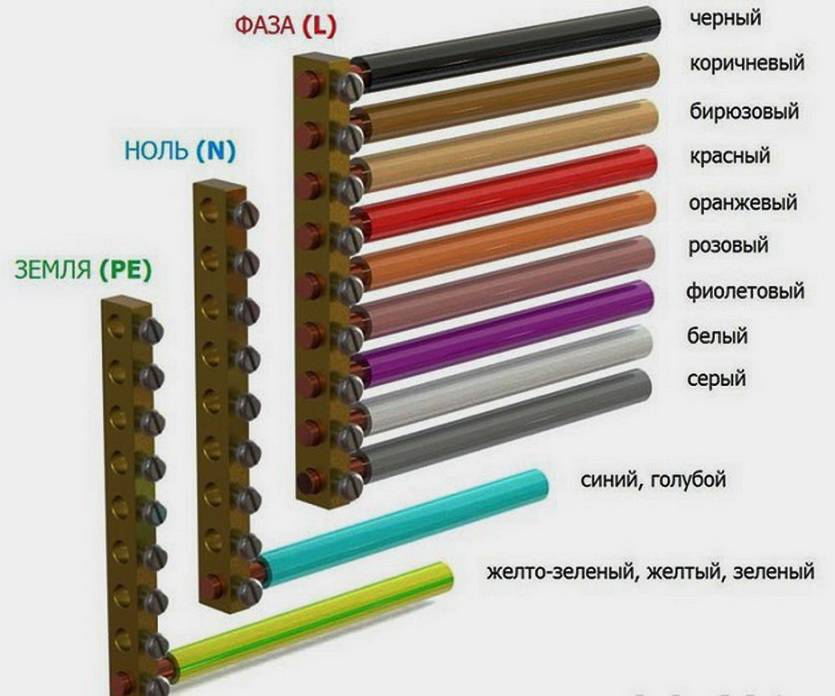

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.
Удобнее всего это сделать зажимами Wago.
Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.
После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.
Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.
Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.
Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.
Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.
Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?
Как правильно располагать выключатели света?
Выключатели в масштабах ремонта — это такая мелочь! Но правильное их расположение может сделать повседневную жизнь намного более комфортной и удобной. Как именно — узнаем ниже.
Общие правила
Правильнее всего располагать выключатели на расстоянии 10-15 см от дверного проёма. Попадая в любое жилое помещение, человек интуитивно пытается нащупать выключатель на стене рядом со входом.
Photo: Nicole Marino

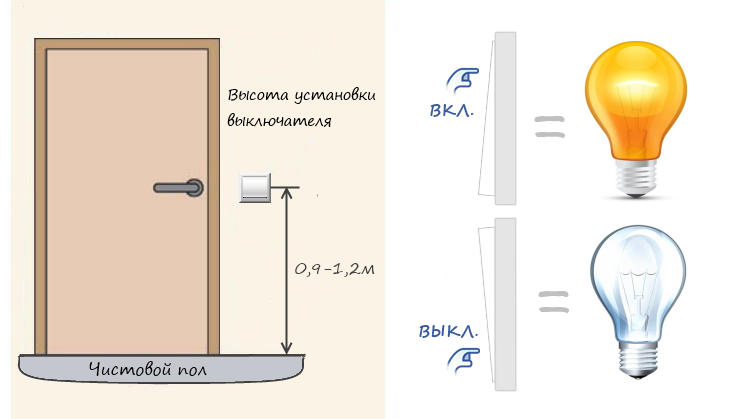

Оптимальная высота расположения выключателя — 80-90 см от уровня пола. Конечно, как многие помнят, советский ремонт, предполагавший установку выключателя на уровне головы, не сильно усложнял кому-то жизнь — даже дети воспринимали это как вершину, которую нужно покорить. Но все же высота, при которой выключатель можно нащупать рукой, не поднимая её, намного комфортнее и эргономичнее. Именно поэтому в семьях, где рост взрослых ниже среднего, устанавливать выключатели правильнее даже не согласно новым общепринятым нормам, а ещё ниже к полу.
Ещё о комфорте: это не очень очевидно, но действительно удобнее, если включается свет нажатием на верхнюю часть клавиши, а выключается — на нижнюю (при условии, что выключатель не проходной или перекидной)
Чтобы понять, почему так, обратите внимание на то, как вы держите руку, когда заходите в комнату и вам нужно включить свет, и как — когда выходите и вам нужно его выключить. Убедились?
В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах. То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом.
Photo: Aleksey Gnilenkov
Включатель должен располагаться с той же стороны, что и ручка двери. Так, чтобы одной рукой вы могли открывать дверь, а другой — выключать свет.

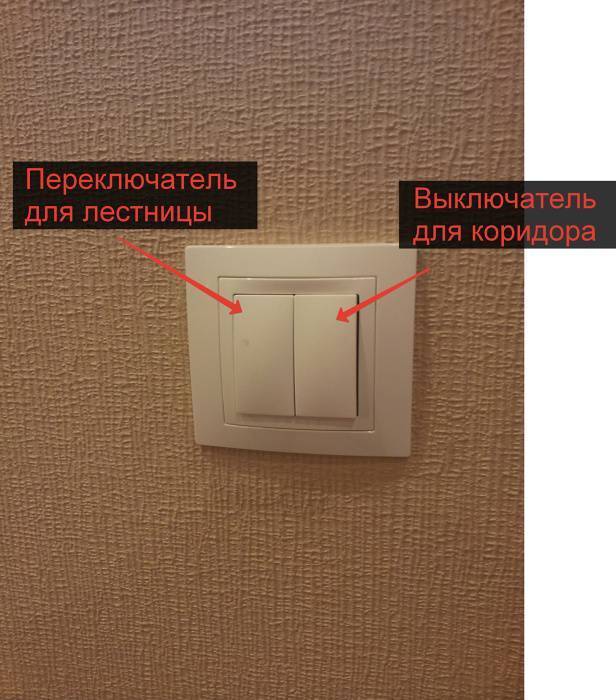

Если в комнате есть сразу несколько источников освещения (что соответствует правилам), пусть на каждый из них приходится по одному выключателю с одной клавишей, а не один выключатель с несколькими клавишами. Такое правило обусловлено простым удобством — иногда попасть по клавише, не задев при этом другие, бывает довольно проблематично.
Необязательно «закреплять» за одним выключателем один осветительный прибор. Можно сгруппировать разные источники света и вывести их на единый выключатель. Например, один может отвечать за мягкий свет (торшеры, бра, подсветки), другой — за яркий. Каждый из этих сценариев света подходит для разных жизненных ситуаций. Например, ранним зимним утром поток яркого света будет только раздражать, зато к полудню зимнего же дня, когда недостаток естественного освещения особенно ощутим, такой свет придётся как нельзя кстати.
Выключатели для ванной, а также других комнат без естественного освещения (кладовая, гардеробная и т.д.), должны находится за их пределами, например, в коридоре.
Если выключатель для ванной всё-таки решено установить в самой комнате, удостоверьтесь, что расстояние от него до двери душевой кабины или ванны не меньше 70 см.
Выключатели на кухне должны быть в некоторой удаленности от раковины и газовой трубы — в 50-60 см от них.
Photo: Emily May
Если в спальне над кроватью висит бра (хотя дизайнеры рекомендуют делать выбор в пользу прикроватных, а не настенных светильников, которые во время вечернего чтения освещают только вашу макушку), лучше расположить его выключатель в 10 см над прикроватной тумбой.
Photo: Wicker Paradise
Если кровать двуспальная и бра тоже два, можно расположить включатели над кроватью посередине (так, чтобы каждый имел доступ к своему свету) и добавить на панель проходной выключатель основного света. Нажать на него намного удобнее, чем вставать с кровати и плестись к выходу, чтобы выключить главный свет. Единственное, что нужно учесть при таком расположении — пусть два крайних выключателя отвечают за бра, а тот, что посередине — за «большой» свет. Нужно это для того, чтобы не запутаться, какой из выключателей регулирует работу главной лампы, а какие — дополнительных.
Если кровать двуспальная и лампы над ней тоже две, не делайте на них только один выключатель. Тому, кто хочет спать, а не читать, будет гораздо комфортнее, если свет будет гореть не над его «половиной».
Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

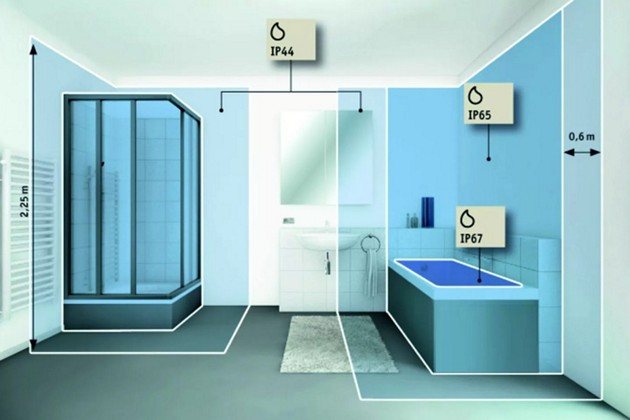

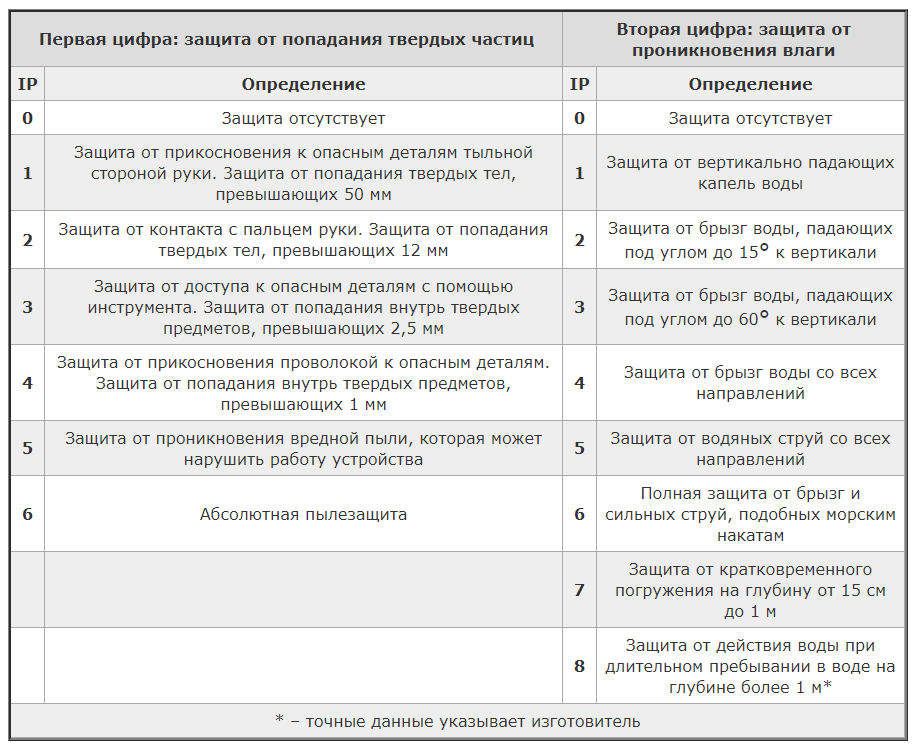

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:
Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.
- Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
- Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
- Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
- Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.
Соответственно, в каждом периметре действуют требования по защите электроприборов.
- Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
- Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
- Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
- Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.
Автоматические выключатели для систем освещения
Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.
Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».
Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.
Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.
Тянуть ноль к выключателям

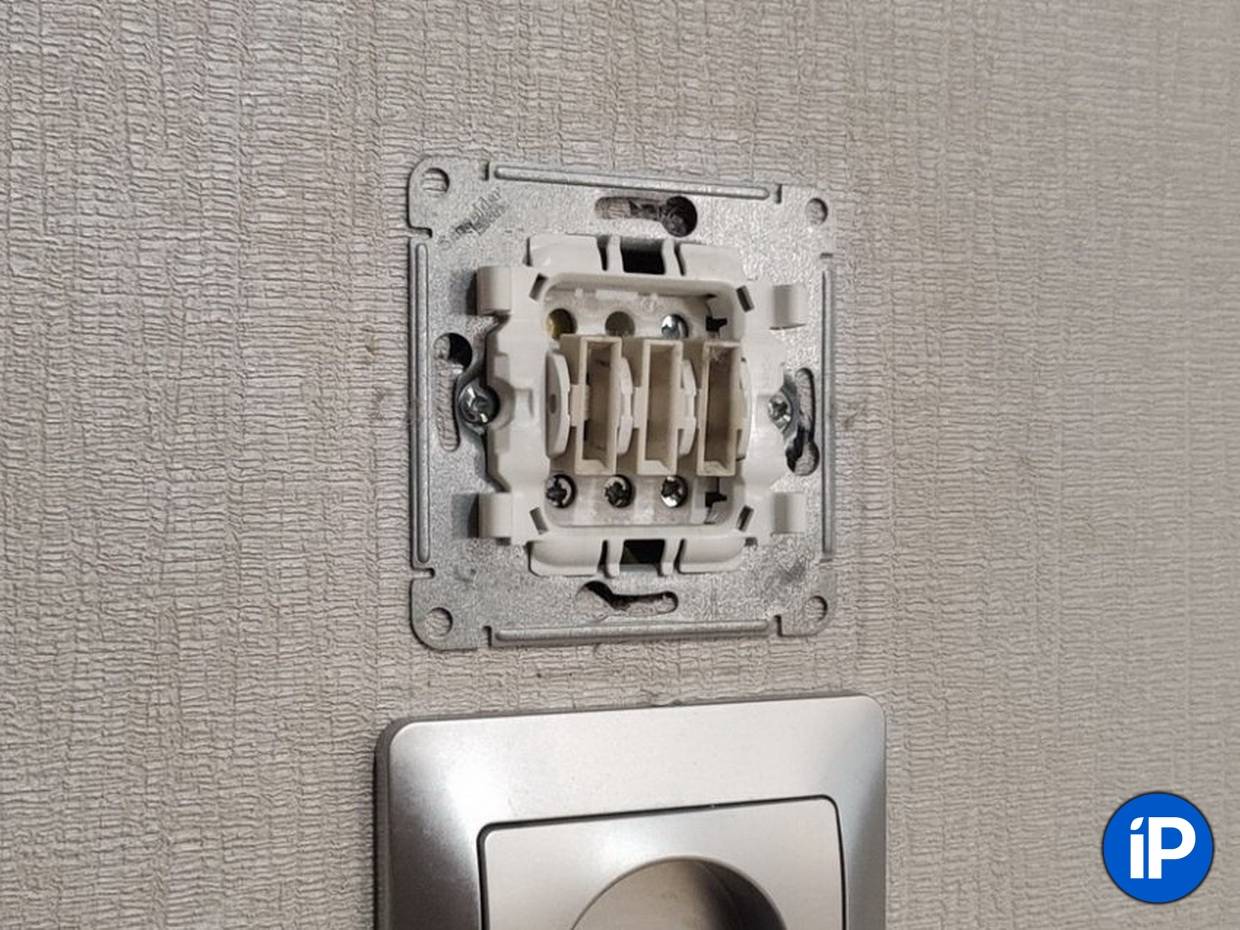

Обычно к выключателям заводится только фаза. В подрозетнике где находится выключатель есть только 2
провода — фаза которая приходит от щитка и фаза которая уходит на лампочку. Выключатель замыкает или размыкает
эти 2 провода.

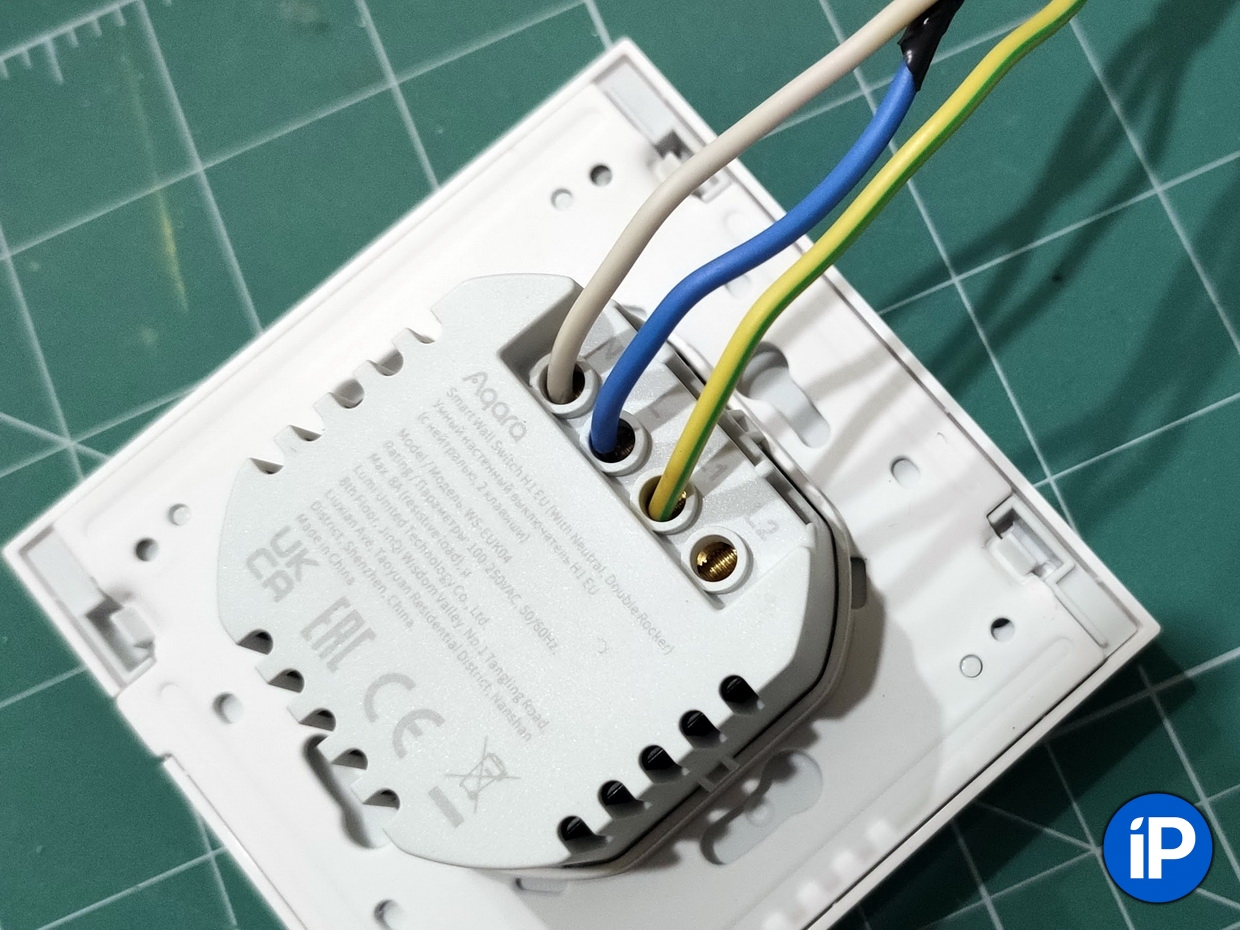

Лучше всего чтобы в подрозетнике кроме фазы еще и был ноль. Такая разводка означает что в подрозетнике есть либо 3 провода:
- фаза от щитка
- ноль от щитка
- фаза на лампочку
либо 4 провода:
- фаза от щитка
- ноль от щитка
- фаза на лампочку
- ноль на лампочку

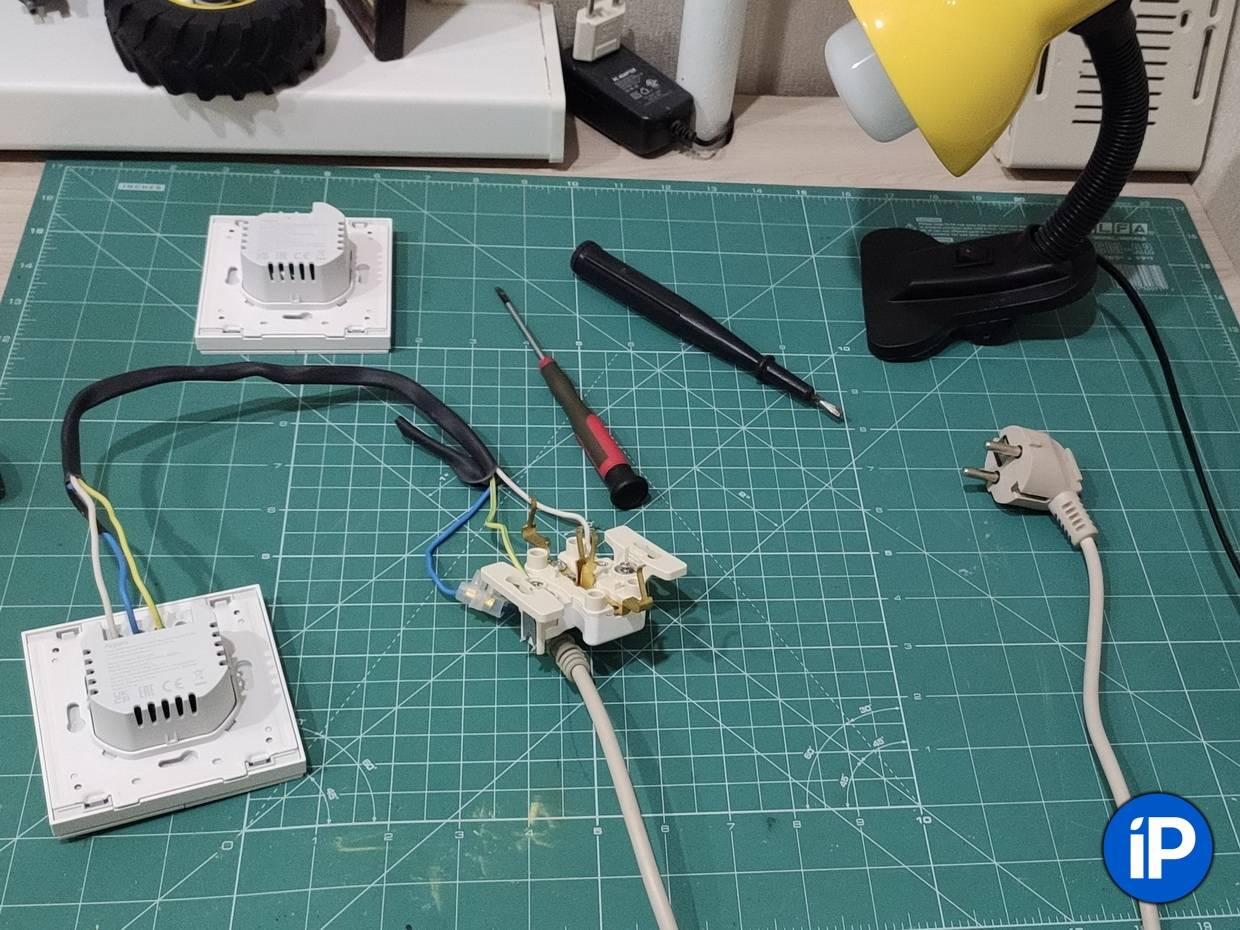

Зачем нужен ноль в подрозетнике с выключателем? Если установлен обычный глупый выключатель, то ноль не нужен. Но если

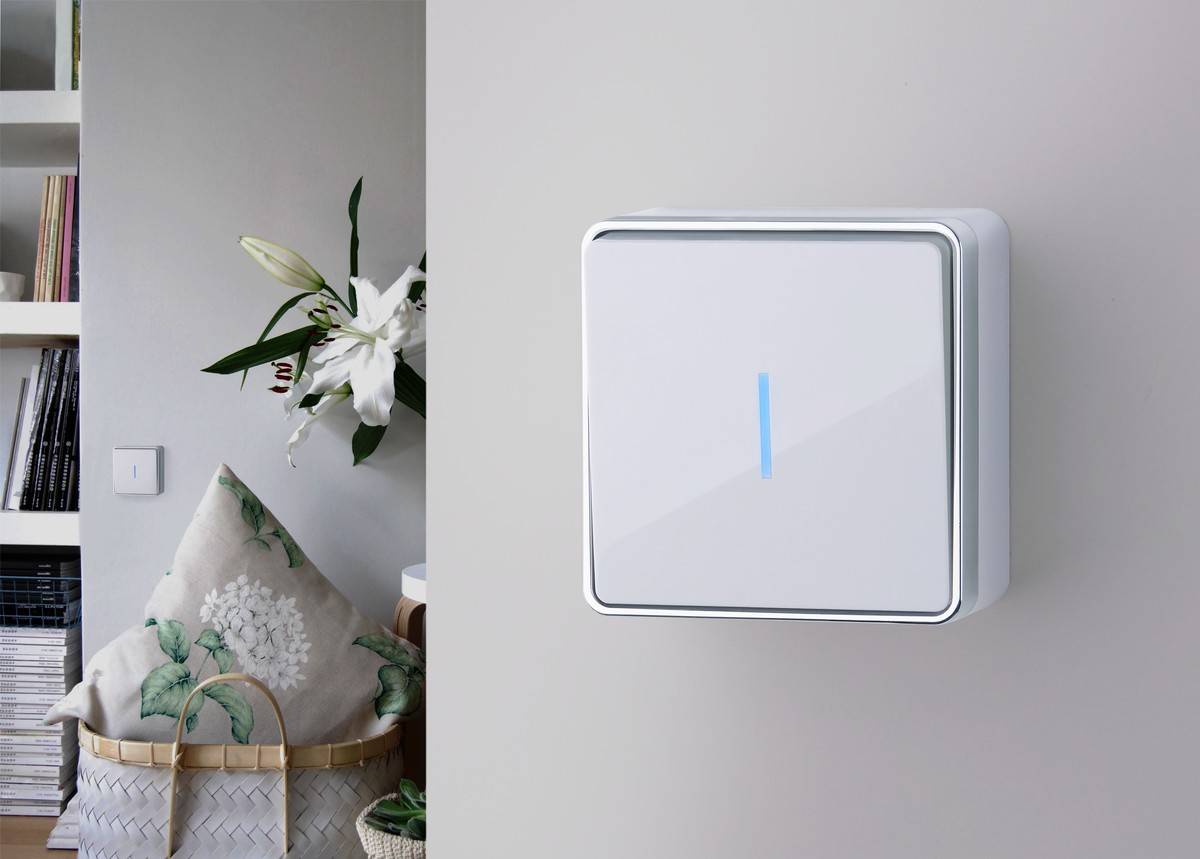

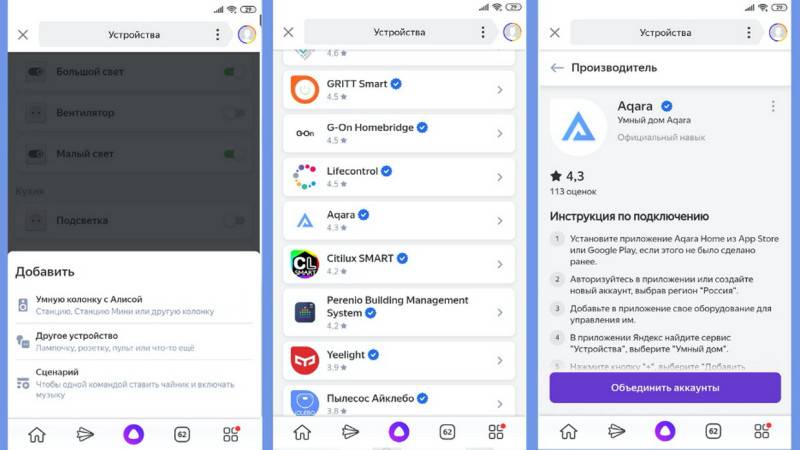

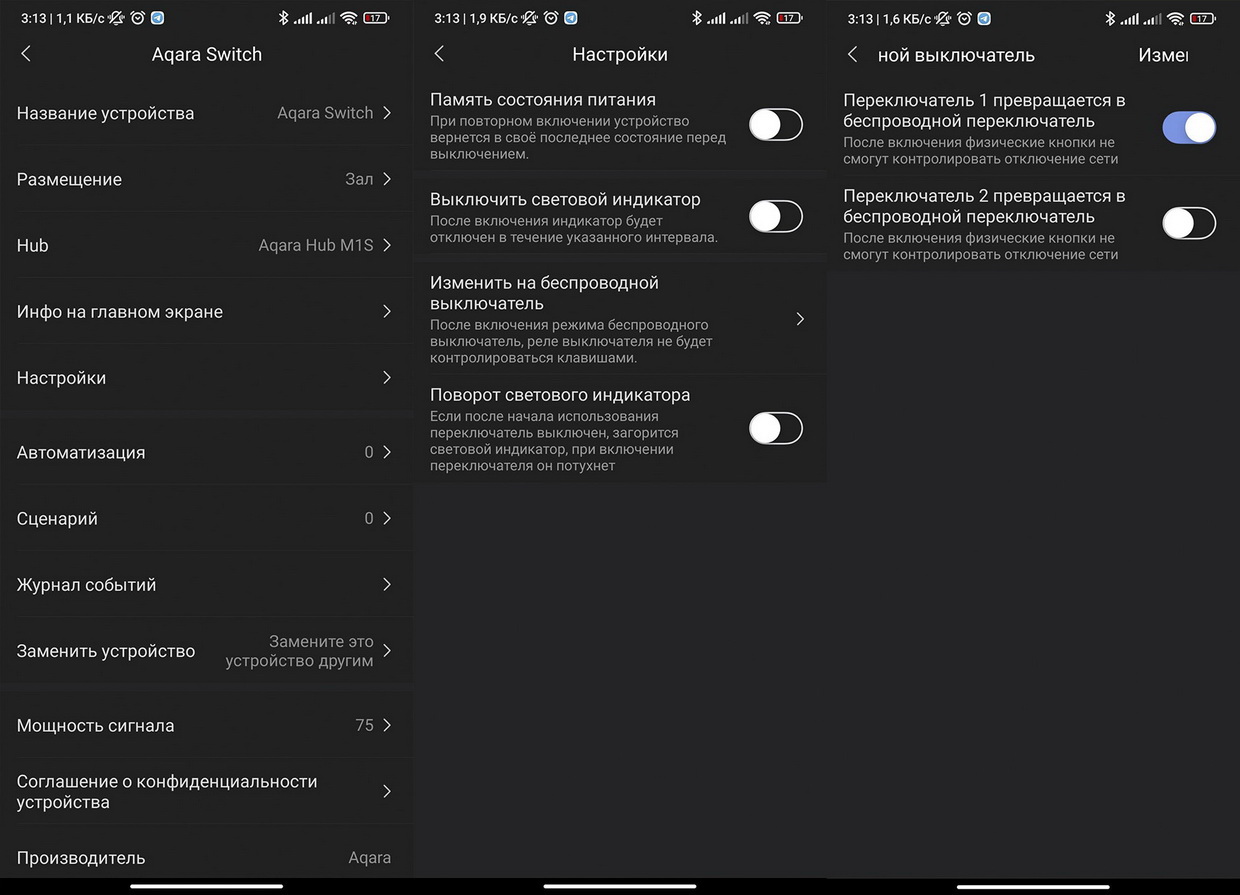

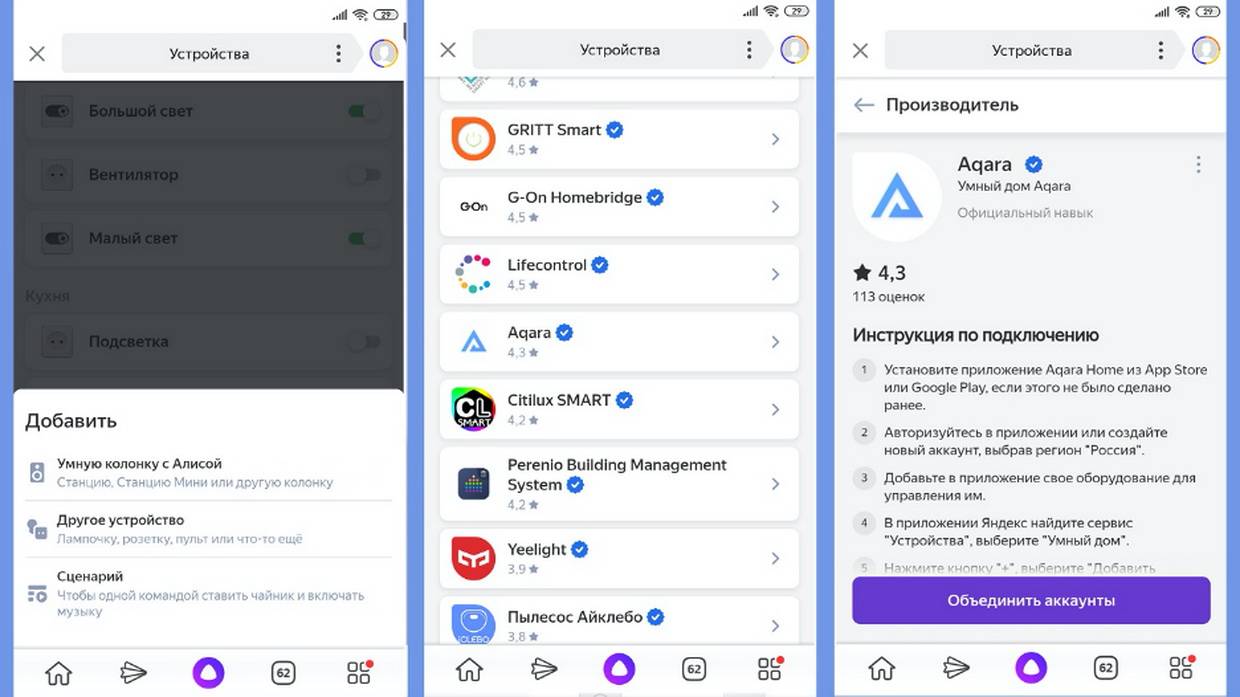

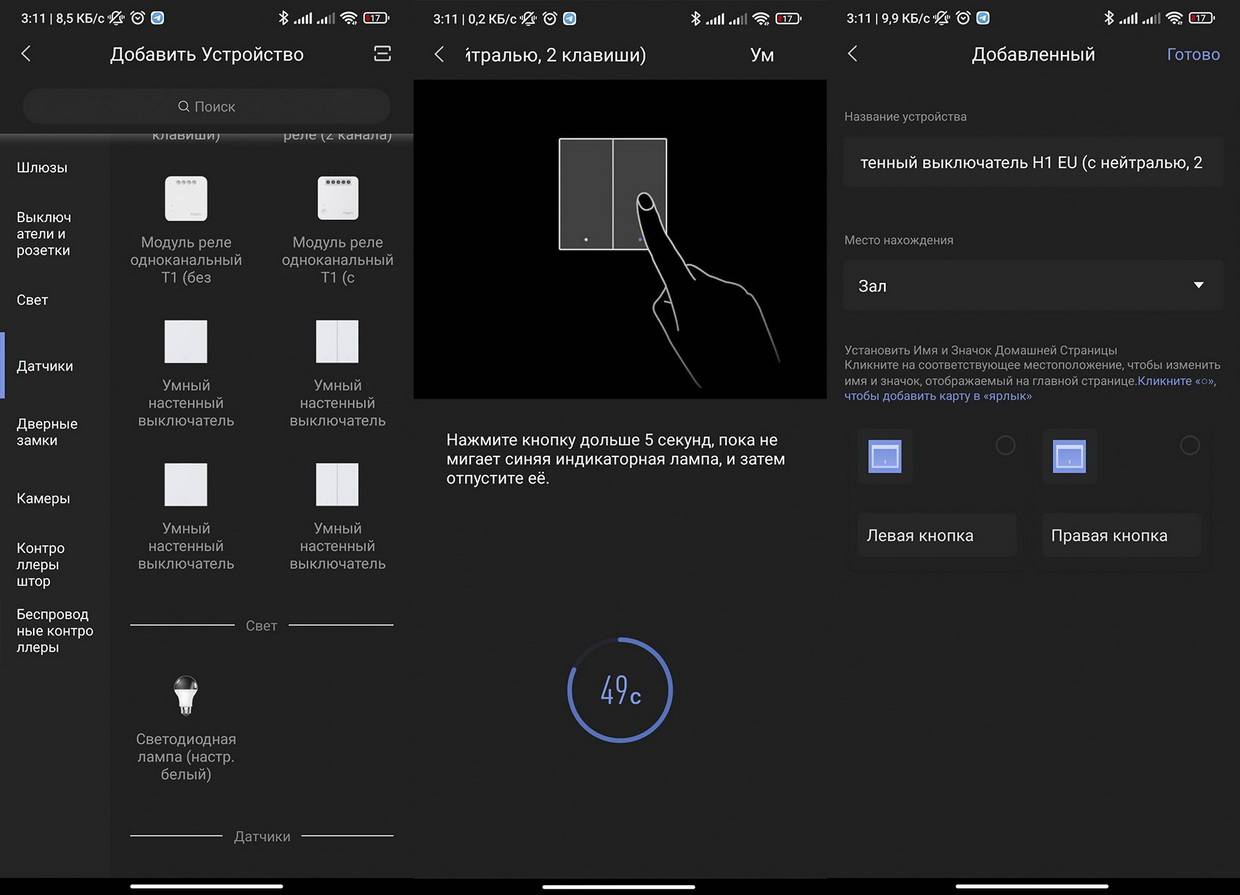

захочется вместо глупого выключателя поставить умный (тот которым можно управлять с телефона или компьютера), то тогда
лучше всего чтобы в подрозетнике был ноль — часто для подключения умного выключателя нужна не только фаза, но и ноль.
Бывают умные выключатели которые могут работать без нуля, но с ними возникает больше проблем: в зависимости от того
какие лампы подключены эти выключатели могут быстро выходить из строя, а еще бывает что лампы плохо работают, например моргают.
Кажется, что про эту рекомендацию (“тянуть ноль к выключателям”) вообще нет никаких разногласий, все люди которые
строят умный дом приходят к выводу что хорошо если ко всем выключателям подведен ноль.
Настенный датчик движения
Также данную функцию несут в себе и датчики движения.
Представьте себе длинное проходное помещение. Раньше подсветка в нем реализовывалась по принципу тех же проходных выключателей.
Но есть способ упростить и автоматизировать данный процесс. Причем он будет автоматизирован таким образом, что свет будет включаться в тот момент, когда выполняются сразу два условия:
низкая естественная освещенность
есть движение человека
Все это регулируется при помощи компактного датчика движения, который монтируется в стандартную рамку и ничем не выделяется на стене.
Он вручную настраивается на определенный уровень освещенности. При этом имеет кнопочку принудительного включения-выключения, независимо от того, светло или темно вокруг.
Также к нему можно подключить удаленно клавишу и включать свет с любого места.
Датчик можно применять и в частных домах – например для подсветки лестниц. Спрашивается, зачем вам вручную через проходные выключатели на первом и втором этажах настраивать такую подсветку, если все это можно легко автоматизировать.
Вступили на первую ступеньку – свет загорелся. Поднялись наверх – свет сам отключился.
Где применяется проходной выключатель
Помимо организаций, как уже было сказано выше, актуально такое решение на лестничных пролетах, с добавлением реле времени. Однако реле рассчитано на определенное количество времени, независимо от того, успел человек подняться по лестнице, или нет. Это означает, что система с добавлением временного датчика не совсем удобна, хотя в целом переключатели существенно облегчают жизнь.
Таким образом, для того чтобы осветить лестничный пролет на протяжении 4 этажей, достаточно на первом нажать на переключатель. А по завершению движения по лестнице, уже одним нажатием на верхнем этаже выключить все лампы.
Нормативные документы
На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.
Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.
Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.
Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.
Заключение
Мы разобрались, сколько розеток нужно устанавливать в каждом из основных помещений для комфортного пользования электроприборами. Напоследок нужно сказать, что в каждом помещении, по возможности, желательно предусмотреть по одной дополнительной розетке. Это позволит при подключении новой техники или какого-нибудь аппарата для хозяйственных работ обойтись без удлинителей.
Ознакомившись с этой статьей, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что эти рекомендации помогут определиться с количеством точек электропитания, необходимым для вашей квартиры, и местами, где следует их устанавливать.
