Особенности каркасных домов
Каркасный дом – одно-двух этажная жилая постройка, имеющая в основе деревянный или металлический каркас, пустоты которого заполнены теплоизолирующим материалом. Его преимущества перед другими сооружениями определяются характерными особенностями.
Ускоренное возведение
От начала проектирования до сдачи каркасного дома под ключ уходит в среднем от 2-х до 5-х месяцев. Время строительства зависит от сложности проекта, квалификации строителей, местности и наличия стройматериалов. Скорость обусловлена отсутствием усадки здания, что дает возможность не прерывать отделочные и другие работы после основных.
Легкая конструкция
Используемые при возведении каркасного дома материалы обеспечивают легкость всей конструкции, что исключает создания мощного, дорогостоящего фундамента. Сооружение давит на грунт на 35% меньше, чем обычная деревянная постройка. Из разновидностей фундаментов, для домов каркасного типа применяются:
- Ленточный. Вариант задействован, когда здание представляет жилую постройку, рассчитанную на длительный срок эксплуатации.
- Столбчатый. Этот вид фундамента наиболее эффективен для небольших домов дачного типа, где проживание непостоянно.
- Свайно-винтовой. Определяется рельефом территории, где производится строительство, характеристиками грунта, близостью водоемов и грунтовых вод.
Надежность, прочность и долговечность
Несмотря на кажущуюся хрупкость дома, построенные по каркасной технологии, легко выдерживают порывы шквального ветра и мощные землетрясения.
По проведенным исследованиям, хорошо спроектированное и качественно возведенное здание смогло выдержать толчки 7–9 баллов и торнадо, сила которого достигала трех баллов из пяти возможных.
Каркасные дома отличаются долговечностью. Гарантированный срок их эксплуатации достигает 75 и более лет.
Проведение коммуникаций
Стены каркасного дома можно смело считать полыми, что упрощает прокладку внутренних коммуникаций и избавляет от использования коробов и создания каналов. Скрытая электропроводка не требует особого труда и затрат. Преимущества несколько омрачаются высокой пожароопасностью сооружений
Поэтому при прокладке электрокабелей особое внимание уделяется изоляции
Дизайн
В большинстве случаев возведение каркасных домов снимает ограничения в конструктивных и архитектурных решениях. Исключением, и то – условным, можно считать каркасно-щитовой дом. Сооружения дают большой простор в вариантах планировке и отделке фасада. Для наружного покрытия может использоваться натуральная древесина, сайдинг, ПВХ и др.
Экономические соображения
Экономия при строительстве каркасного дома достигается за счет его легкости. Средний вес, около 800 кг на 1 куб. м., дает возможность использовать недорогой столбчатый фундамент или малозаглубленный ленточный. Применение в обшивке каркаса доски 2-го сорта и плит ДВП также снижает финансовые затраты на постройку.
Дешёвый фундамент
Дешевый фундамент каркасного дома определяются по двум типам: свайный или ленточный. Существуют другие разновидности фундамента, но эти два вида считаются одним из самых дешёвых вариантов.
Ленточный фундамент
Фундамент подойдёт для самых смелых и разнообразных проектов. Состоит из блоков, которые уложены на песчаную подушку. Вся конструкция скрепляется цементно-песчаной смесью. Но жёсткость этого фундамента оставляет желать лучшего. Ещё есть риск возникновения трещин по швам.
Ленточный фундамент.
Для того, чтобы положить этот тип фундамента, придётся немного постараться и копать котлован до глубины, где земля промерзает. А так же устанавливать подземные стены. Но такое неудобство компенсируется тем, что цоколь будет утеплён.
На заметку
Лучше выбирать монолитный армированный фундамент, у которого имеется заглубление гораздо ниже уровня замерзания. Такой подход делает его более устойчивым во время сильных ветров.
Свайный фундамент
Фундамент обладает небольшими сваями, и высокой верхней частью (ростверком). Такая конструкция очень хорошо подойдёт для тех районов, где происходят частые землетрясения или имеется высокий уровень грунтовых вод. Для этого сам ростверк укрепляется чуть выше уровня земли. Этот способ позволит защитить основу фундамента от грунтовых вод.
Свайный фундамент.
Ещё этот тип фундамента подойдёт для участков, где земля пучинистая, или строительство идёт на торфяных или лессовых видах грунта. Следовательно, этот тип фундамента укладывают на проблемных участках. И в его задачу входит в первую очередь укрепление основания.
Принцип установки такого фундамента заключается в следующем. Глубоко в землю забуриваются сваи, которые находятся внутри асбестоцементных труб. Сверху на них устанавливается цельный ростверк
Надо отметить, что такой вид фундамента, гораздо крепче, чем ленточный вариант, но стоит он гораздо дороже и это крайне важно
На заметку
Глубина зазубривания свайного фундамента всегда определяется тем, на какой местности идёт строительство.
Крыша
Крыша – не менее важная часть в доме, чем все остальные элементы. Поэтому выбирать её нужно с практической стороны.
Односкатная крыша
Односкатная крыша по каркасной технологии.
Обладает простой конструкцией. Она хорошо противостоит сильным ветрам, по затратам обходиться дешевле, чем двухскатный вариант. Но, как таковых недостатков у неё действительно нет. Только во время проектирования дома, необходимо учитывать тот факт, что слишком большая площадь кровли может стать большой проблемой зимой, когда снега навалиться очень много и он будет давить на крышу.
Двухскатная крыша
Двухскатная крыша.
Создаёт дополнительное помещение, которое можно использовать либо как чердак, либо как ещё одно жилое помещение. При этом размер площади кровли можно проектировать как угодно. Все скопившиеся осадки будут равномерно распределяться и самостоятельно падать на землю.
Плоская крыша
Требует минимум усилий для того, чтобы её установить. Но для того, чтобы за ней ухаживать, необходимо применять очень много усилий. Т.е., все осадки (снег, дождь, град) будут скапливаться наверху. Если вовремя не убрать снег весь дом может просто обвалиться.
Какой тип кровли выбирать – решать вам. Для этого необходимо взвесить все за и против. Для этого учитываются исключительно личные предпочтения. Например, если вам не нужно чердачное помещение, тогда односкатная крыша вполне подойдёт для дешёвого каркасного дачного дома. Но если вы хотите устраивать приёмы на крыше и при этом в доме есть, кому убирать скопившуюся воду или снег, тогда можно делать плоский вариант.
Проект дешёвого каркасного дома
В строительных компаниях можно заказать готовый проект дешёвого каркасного дома под ключ, но иногда можно составить его самому. Это очень сложно. Если будет где-то какой-то недочёт, строительство дома своими руками может превратиться в самую настоящую катастрофу. Хотя заказ проекта обойдётся всего в 2% от стоимости самого жилища.
Для начала необходимо понимать, что строительство каркасного дома в одиночку физически невозможно. Самый дешевый каркасный дом не получится если у вас нет кто-то на подхвате. А если он разбирается в строительстве не хуже вас, тогда это большой плюс.

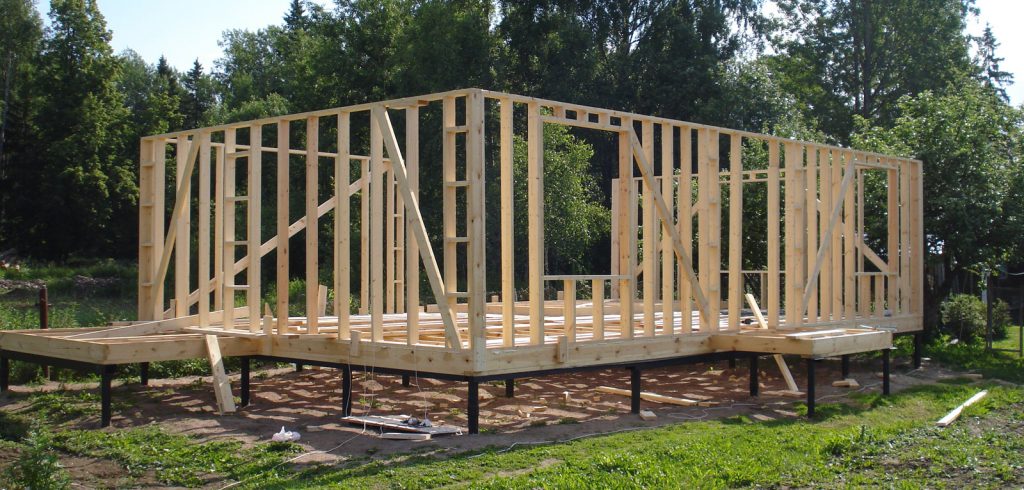

Каркас дома из бруса.
Проектировать будущий дешевый дачный каркасный дом под ключ эконом класса лучше всего без излишеств. Для этого необходимо учитывать следующие моменты:
- Планировка должна быть простой. Допускается одна небольшая пристройка снаружи. Дополнительная роскошь увеличивает расходы и время.
- Крышу лучше выбрать плоскую, односкатную, либо двухскатную.
- Кровля должна быть наклонена под углом 25 – 35о. Чтобы сделать угол меньше, необходимо приобретать дополнительное укрепление для основного каркаса. А если угол будет больше, тогда придётся постараться, чтобы его смонтировать.
- Дополнительные коридоры, холлы, комнаты – это лишние средства.
- Общая площадь всего жилища должна составлять от 80 до 120 кв. м.
На заметку
Если выбирать площадь, меньше 80 кв. м. – дешевые проекты каркасных домов не окупят свои вложенные деньги. Потому что очень дорого обходятся коммуникации. Но можно значительно сэкономить, если не проводить газ, а вместо этого установить твердотопливный котёл.
- Пролёты должны быть не слишком длинными (не больше 3м.), иначе придётся заказывать более дорогую доску с сечением 250 х 50 и больше.
- Окна необходимо делать не слишком большими, иначе через них зимой будет очень много теряться тепла.
- Потолки лучше всего делать не выше 2,4м.
- Водные коммуникации желательно устанавливать в одном месте.
Главное в этом деле – время. Не стоит гнать себя и своего напарника, пытаясь быстрее построить дом. Лучше построить жилище качественно, но без спешки.
Проектируем нижнюю обвязку каркасного дома
Для нижней обвязки используем лиственницу сечением 38 х 150 х 4000 мм. Древесина лиственницы тяжелее сосны и ели, поэтому в одиночку тяжело работать 6-тиметровыми досками. Итак, формируем в SketchUp первую доску. Выбираем заливку. Создаем компонент, присваиваем имя и размеры, в дальнейшем плагин Cut List будет считать количество компонентов по этим данным. Если Вы работаете без компонентов и групп, то оставляйте по 1 мм между элементами. Для удобства можно скрыть слои фундамента (ростверк и сваи). Внешние границы нижней обвязки совпадают с наружным периметром каркасного дома и проекцией внутренних стен каркасного дома. Для удобства выравнивания горизонтальности платформы (в случае неровности плоскости фундамента) проектируем 2 обвязочные доски. Это совсем необязательно и можно использовать 1 слой досок. В таком случае сечение ростверка будет 250 х 288 мм, чтобы плоскость платформы первого этажа совпала с высотой всех ступеней крыльца. Для формирования нижней обвязки используются функции копирования, перетаскивания и поворота элементов;
-+
Все за и против: мнение жильцов и экспертов
Все отзывы о домах их СИП-панелей можно разделить на отклики от владельцев таких домов и отзывы от строителей, которые сталкивались в работе с СИП-панелями.
Чем может быть плох дом из сип-панелей? Многие из отзывов говорят о том, что в домах действительно плохая звукоизоляция, поэтому приходится принимать дополнительные меры.
Рабочие и строители, которые сталкивались с возведением домов из этого материала отмечают простоту монтажа и небольшой вес панелей. Минусы выдвигают новички, которые не с первого раза научились работать с данной системой креплений.
Более подробно ознакомиться с отзывами о домах из СИП-панелей можно здесь, здесь, здесь и здесь.
Что говорят эксперты
Решившись построить собственный дом, человек пытается подчеркнуть свою индивидуальность. Однако без веского мнения экспертов такие попытки не всегда приводят к положительному результату.
По опыту доказано, что дом из бруса более пригоден для постоянного проживания, чем каркасный. Последний более подходит для постройки дач и летних коттеджей.
Брус экологичнее пенобетона. Тепловые характеристики пенобетона более способствуют сезонному проживанию. Такие здания долго сохраняют тепло и обеспечивают прохладой в жаркий период.
Большинство экспертов останавливают свой выбор на домах из цельного бруса, при условии, что материал хорошо просушен и качественно обработан. Здание из бруса будет дарить тепло и радовать глаз не одному поколению хозяев.
Технологии каркасного домостроения в видео-уроках и обзорах
Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.
Особенности каркасно-щитового строительства
Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.
В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.
Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.
https://youtube.com/watch?v=HyyKKEAAEdE
Сборка каркасно-рамочного дома в видео-уроке
Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.
Ниже детально показана сборка стен с ригелем по финской технологии.
А еще есть скандинавский метод возведения каркаса дома.
Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.
Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.
Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.
Что такое фахверк: обзор в видео
Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.
Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.
Жесткость каркаса – советы мастера в видео
Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.
Крыша дома – устройство и монтаж кровли
Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.
Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.
У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.
https://youtube.com/watch?v=4BaXg5tjZeY
Фундамент для постройки каркасного дома: требования к основанию
В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:
- Свайно-винтовой фундамент.
- Ленточное основание.
- Плитный или монолитно-плитный.
Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.
Строим каркасный дом на свайно-винтовом фундаменте
Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.
Именно так выполняется установка асбестовых труб для свайного фундамента
Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.
Иллюстрация
Описание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины
Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами
Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.
Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.
Обустройство ленточного фундамента для каркасного строения
Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

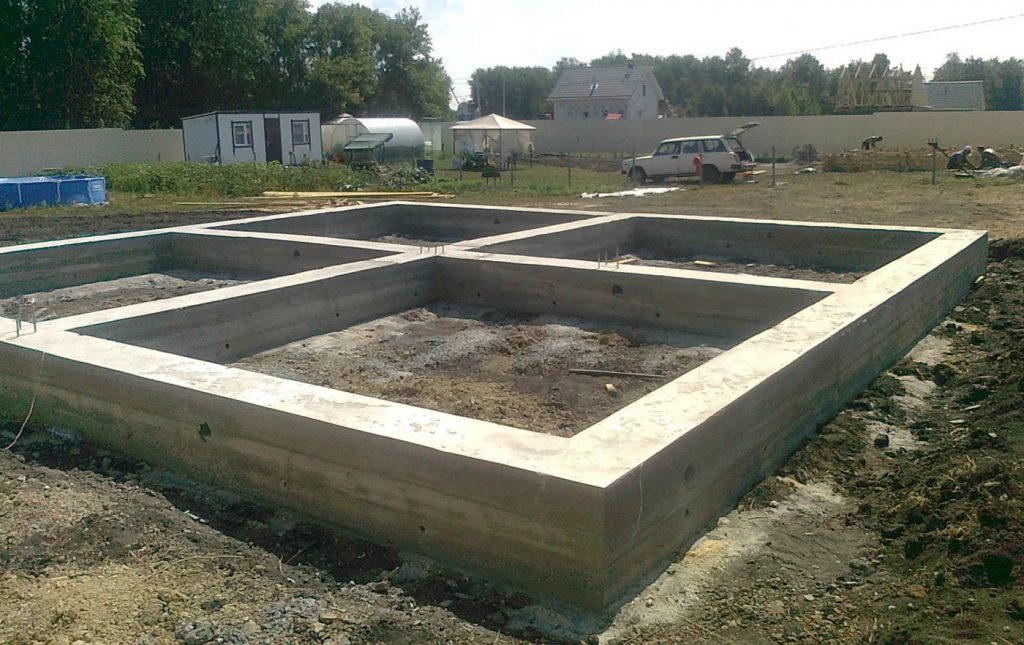

Готовый ленточный фундамент – можно начинать возведение каркаса
Плитный фундамент для постройки и его особенности
Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.
Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.
А это плитный фундамент – он будет «плавать» вместе с подвижками грунта
Статья по теме:
Проектируем перекрытие первого этажа
Для моего проекта выбраны перекрытия из двутавровых деревянных балок высотой 200 мм, соответственно наружный периметр, сдвоенные-строенные лаги и проставки будут проектироваться из доски сечением 38 х 200 мм. В случае если Вы не можете использовать доски (например, при высоте двутавровых балок или ферм перекрытий 350- 400 мм) все эти элементы проектируются из двутавровых балок и каркасных ферм. Но так как для моего проекта максимальный пролет не превышает длину 3,75 м, будем использовать наиболее доступные двутавровые балки в сочетании с досками. Шаг лаг подбираем под ширину листа внешней обшивки платформы 1219 х 2438 мм с учетом рекомендуемого зазора 3-4 мм. Чтобы первый лист попадал на всю толщину внешней доски платформы, сокращаем первый шаг на половину толщины лаги 80/2= 40 мм + 2 мм зазор = 568.5 мм, далее шаг лаг стандартный 610.5 мм.
Этот прием будет применяться при проектировании стен каркасного дома и кровельной обшивки. С помощью нехитрого приема 610.5 Enter-*количество лаг-Enter за одну операцию устанавливаем лаги с заданным шагом. Таким же приемом можно поставить лаги с шагом 407 мм или любым другим. Многие материалы в Северной Америке производятся с учетом быстрого проектирования и строительства каркасных домов. Направления лаг обычно выбираются в направлении наименьшего пролета комнат, шаг подбирается согласно готовых таблиц.
В проекции внутренних стен устанавливаем сдвоенные доски
Также обращаем внимание на места, где будут опираться мощные несущие стойки стен. В этих местах устанавливаем дополнительные блоки между лагами
Данную группы элементов можно проектировать после стен, ориентируясь на проекцию несущих стоек. На рисунке ниже я отметил эти элементы. Лаги создаются как компоненты, после окончания проектирования объединяем все элементы перекрытия в слой. Количество лаг Вы можете пересчитать руками либо применить плагин Cut List;
Отделка
Во время строительства дешевого каркасного дома своими руками важно обращать внимание на отделку. Она бывает внешней и внутренней. И если внутреннюю отделку в большинстве случаев выбирают с эстетической точки зрения, то внешняя отделка должна в первую очередь защищать дом от погодных условий
Поэтому, прежде чем задумываться о том, чем дешево обшить каркасный дом, необходимо выяснить предназначение материалов облицовки
И если внутреннюю отделку в большинстве случаев выбирают с эстетической точки зрения, то внешняя отделка должна в первую очередь защищать дом от погодных условий. Поэтому, прежде чем задумываться о том, чем дешево обшить каркасный дом, необходимо выяснить предназначение материалов облицовки.
На заметку
Обшивка подбирается согласно региону, где будут производиться строительные работы.
Внешняя отделка
Отделка может быть самой разнообразной. Но чаще всего для облицовки здания используют следующие материалы:
- Фасадная штукатурка (бывает акриловой или фасадной);
- Плитка фасадная;
- Панели ПВХ;
- Виниловый сайдинг;
- Кирпич фасадный;
- Фиброцементный сайдинг;
- Доска фасадная крашеная.
Для улучшения теплоизоляционных и эстетических свойств каркаса, используют вентилируемый навесной фасад, блок-хаос, термопанели
Для того, чтобы внешняя обшивка прослужила долго, для этого необходимо обращать внимание на такие вещи как:
- Внешний вид;
- Прочность материала;
- Устойчивость к износу;
- Возможность выдерживать резкие перепады температур;
- Сопротивление ультрафиолету и теплу;
- Устойчивость к влаге.

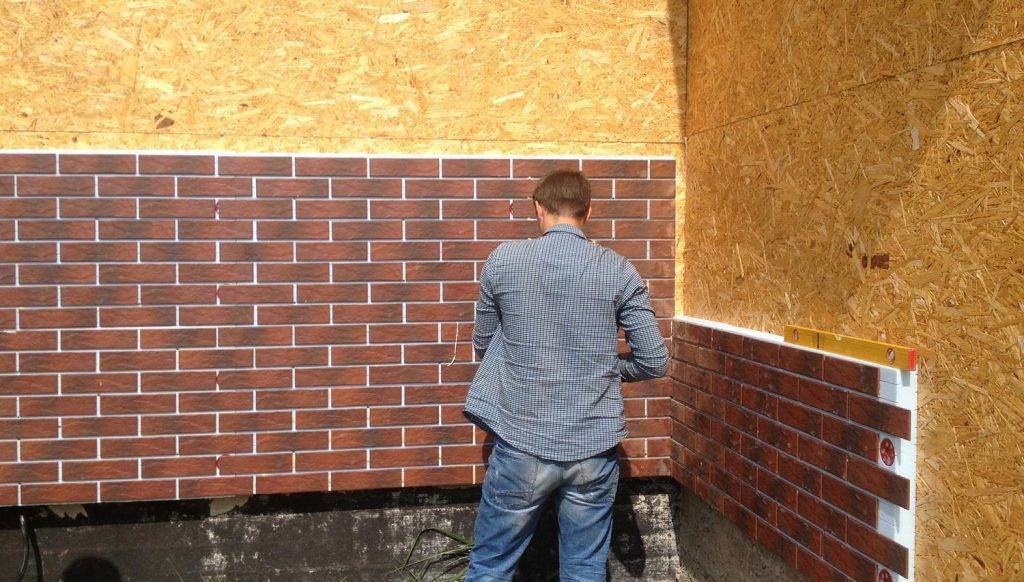

Внешняя отделка имитацией кладки.
Внутренняя отделка
Внутренняя отделка хоть и считается эстетическим вариантом обшивки, но не стоит забывать о том, что чем лучше обшить дом, тем дольше он прослужит. Для этого чаще всего используют гипсокартон. Этот материал делает поверхность стен и потолка практически ровной. Сверху гипсокартона наносят другие виды обшивки.
Фундамент – технологии и видеоинструкции
Для каркасного дома нет необходимости тратить деньги и время на мощный фундамент, так как он в два-три раза легче блочного, кирпичного или монолитно-бетонного. Выбор зависит типа грунта на участке, ландшафтных особенностей, наличия подвала, технологии каркасного строительства.
Как выбрать фундамент– видео от профессионала
Возможны варианты фундамента:
- столбчатый – для легких строений на ровном участке;
- свайный (свайно-винтовой) – не требует выравнивания участка;
- ленточный – возводится по периметру дома;
- монолитная плита – сплошное основание из армированного бетона.
Окончательно определиться можно только после утверждения проекта. Полезные советы в этом видео помогут выбрать фундамент для дома.
Видеоролик по сооружению ленточного фундамента
Чаще всего для каркасных домов выбирают мелкозаглубленный ленточный фундамент. В этом видеоролике вы познакомитесь с технологией его монтажа.
Свайный фундамент – за и против
Компании, ведущие строительство каркасных домов, как правило, включают в стоимость свайный фундамент. Его весомый плюс в скорости и простоте монтажа. Но стоит ли спешить и отказываться от привычного бетона? Внимательно изучите преимущества и недостатки этого современного метода, прежде чем подписывать договор.
Сваи фундамента каркасного дома
Сваи фундамента закладываются ниже глубины промерзания грунта (в Московском регионе 150 мм), таким образом подошва сваи должна быть на ниже этой отметки. После того, как отрисовали первый столб, организуйте его как компонент или группу. Пользуясь функцией копирования, помещаем сначала столбы под все углы и места пересечения лент ростверка. Таким образом мы получим до 60% всех столбов, без которых Вы не сможете обойтись. Далее пользуемся простым правилом: расстояние между столбами не может быть более 2 м. Измеряем расстояние между обязательными столбами. Например, 3.4 м. Соответственно, нужен 1 промежуточный столб.
Для быстроты распределения промежуточных столбов Вы можете использовать простой прием – предварительно делите расстояние между крайними столбами на 2. Например, 6.9 м / 2 = 3,45 м. Округляем в большую сторону до 4, чтобы получить 1,725 м между сваями. Копируем столб, перемещаем в крайнее положение на 6 900 мм. Enter /4 Enter. Появляется 3 промежуточных сваи через равные промежутки.
В моем случае средние расстояния между соседними столбами находятся в диапазоне 1,6-1,8 м. В итоге получаем 34 сваи под ростверком. 7 дополнительных столбов ставим для переднего и заднего крыльца. В завершении объединяем все столбы в отдельный слой. Фундамент готов. Уже на этом этапе мы можем посчитатать объем бетона:
Сваи: 1 свая 0,125 м3 х 41= 5.125 м3
Ростверк: 70 м х 0,25 м х 0,25 = 4.375 м3
Крыльцо переднее: 3.5 х 1.7 х 0,15 = 0,9 м3
Крыльцо заднее: 2.3 х 0.9 х 0,15 = 0,31 м3
Итого: 10.71 м3
Есть альтернативный вариант калькуляции объема с помощью встроенных плагинов. Об этом немного позже;
Проектируем кровлю и стропильную систему каркасного дома
Стропильная система кровли по сути является каркасной стеной под углом к горизонту. Верхний конец упирается в коньковую балку, нижний прикрепляется к обвязке. В данном проекте третий этаж образует мансардное помещение непостоянного проживания, поэтому стационарной лестницы не будет. Высота потолка мансарды должна быть достаточной для взрослого человека (не менее 2 м). Берем калькулятор и вычисляем возможные углы наклона кровли. В нашем случае 27 дают возможность создать мансардное помещение с заданной высотой потолка и использовать 6 м доски в качестве стропил без наращивания. Для удержания коньковой балки закладываем в проект 3 промежуточные опорные стойки + в одном месте коньковую балку прикрепим к вентиляционной шахте. Шаг стропил 610 мм. Стропильная система из доски 150 х 38 мм, с учетом установки обрешетки под osb из доски 100 х 50 мм в сумме дает 200 м. Свесы кровли получаются около 0.5 м. Получается, что 6-ти метровая доска образует стропила длиной 5.5 м, без промежуточной опоры не выдержит снеговой нагрузки. Поэтому в середине ставим опорный простенок, который сформирует боковые стены мансарды. Стойки простенка должны совпадать с проекцией стропил. Потолок будущей масарды формируем затяжками.
Обрешетка из доски 50 х 100 мм с шагом 407 мм для сплошной обшивки osb сформирует основу для монтажа мягкой черепицы. Аналогично основной кровле проектируем кукушки (в английском обозначаются dormer. Для данного проекта 2 кукушки позволяют уйти от двускатной кровли сарайного типа и сделать лицевой фасад дома более симпатичным
Обратите внимание, что стропильная система, перекрытие 2 этажа и каркасные стойки стен выстаиваются в единую вертикальную ось. Это позволяет спроектировать каркас максимально надежным.
Ростверк фундамента каркасного дома
Толщина ростверка в моем случае составляет 250 х 250 мм. Ширина 250 см совпадает с диаметром столбов. Высота определяется по высоте снежного покрова Вашего региона. В Московской области не менее 400 мм. Ростверк должен быть выше нулевой отметки грунта на 150 мм. Таким образом высота ростверка 400 – 150 = 250 мм. При проектировании наружная граница фундамента совпадает с внешними размерами каркасного дома. Проектируем под всеми несущими стенами ленту ростверка, закладываем опоры под камин, котел в котельной и площадки под крыльцо. После отрисовки фундамента объединяем его в компонент или группу для дальнейшего удобства работы и калькуляции. Присваиваем имя первому слою (например, фундамент – foundation). В дальнейшем Вы можете скрывать нерабочие слои для облегчения доступа к другим узлам каркасного дома при проектировании. Еще раз повторюсь, что для лучшего понимания проектирования Вам надо понимать как создать компонент, слой, вытянуть объект и т.д. Это базовые навыки и об этом написаны десятки пособий;
Недостатки альтернатив каркасных домов
Альтернативное строительство не лишено недостатков.
https://youtube.com/watch?v=gfdpX0DgcsY
Дома из бруса
Большинство недостатков брусовых зданий основаны на нарушении технологического процесса обработки материалов.
К минусам таких построек относятся:
- быстрая потеря эстетических качеств;
- необходимость в антисептической обработке;
- пониженные экологические показатели, вызываемые наличием клея и пропитывающих веществ;
- пожароопасность;
- требование использования дополнительной теплоизоляции;
- слабая стойкость к повышенной влажности;
- невозможность перепланировки здания.
Дома из газобетона
Пористая структура газобетона способствует со временем большому накоплению влаги, поэтому стены из него требуют увеличенного слоя грунтовки и штукатурки. Материал довольно хрупок, что влечет за собой неудобства при строительстве и повреждении здания при механическом воздействии.
Наличие извести в блоках вызывает коррозию металлов, влекущую повреждение стеновой арматуры и обрешетки. Поскольку пенобетон легко поддается обработке, он не служит стопроцентной защитой от грабителей. И наконец, постройка дома из пенобетона обходится дороже каркасного сооружения.
Оригинальной альтернативой каркасных домов является японский вариант сооружения легких построек. Купольное сооружение собирается из сегментов, сделанных на основе пенополистирола и армированных металлической сеткой. Данный вид построек пока находится в стадии испытаний. Из положительных свойств можно пока отметить прочность конструкции, а к отрицательным – высокую пожароопасность.
