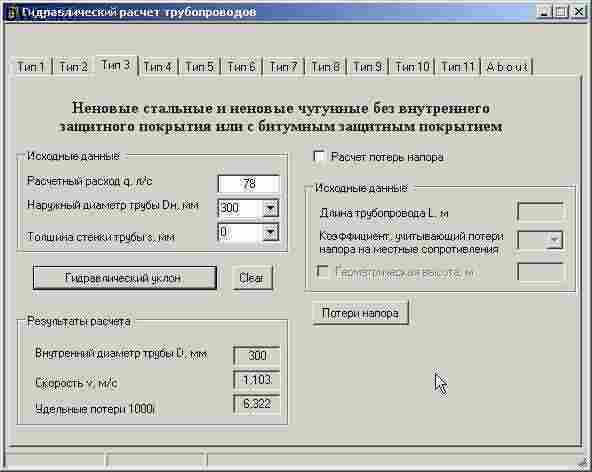

Гидравлический калькулятор – онлайн расчет участка напорного трубопровода

Постановка задачи

Гидравлический расчёт при разработке проекта трубопровода направлен на определение диаметра трубы и падения напора потока носителя. Данный вид расчёта проводится с учетом характеристик конструкционного материала, используемого при изготовлении магистрали, вида и количества элементов, составляющих систему трубопроводов(прямые участки, соединения, переходы, отводы и т. д.), производительности,физических и химических свойств рабочей среды.

Многолетний практический опыт эксплуатации систем трубопроводов показал, что трубы, имеющие круглое сечение, обладают определенными преимуществами перед трубопроводами, имеющими поперечное сечение любой другой геометрической формы:

• минимальное соотношением периметра к площади сечения, т.е. при равной способности, обеспечивать расход носителя, затраты на изолирующие и защитные материалы при изготовлении труб с сечением в виде круга, будут минимальными;
• круглое поперечное сечение наиболее выгодно для перемещения жидкой или газовой среды сточки зрения гидродинамики, достигается минимальное трение носителя о стенки трубы;
• форма сечения в виде круга максимально устойчива к воздействию внешних и внутренних напряжений;
• процесс изготовления труб круглой формы относительно простой и доступный.

Подбор труб по диаметру и материалу проводится на основании заданных конструктивных требований к конкретному технологическому процессу. В настоящее время элементы трубопровода стандартизированы и унифицированы по диаметру. Определяющим параметром при выборе диаметра трубы является допустимое рабочее давление, при котором будет эксплуатироваться данный трубопровод.

Основными параметрами, характеризующими трубопровод являются:

• условный (номинальный) диаметр – D_N;
• давление номинальное – P_N;
• рабочее допустимое (избыточное) давление;
• материал трубопровода, линейное расширение, тепловое линейное расширение;
• физико-химические свойства рабочей среды;
• комплектация трубопроводной системы (отводы, соединения, элементы компенсации расширения и т.д.);
• изоляционные материалы трубопровода.

Условный диаметр (проход) трубопровода (D_N) – это условная  безразмерная величина, характеризующая проходную способность трубы, приблизительно равная ее внутреннему диаметру. Данный параметр учитывается при осуществлении подгонки сопутствующих изделий трубопровода (трубы, отводы, фитинги и др.).

Условный диаметр может иметь значения от 3 до 4000 и обозначается: DN 80.

Условный проход по числовому определению примерно соответствует реальному диаметру определенных отрезков трубопровода. Численно он выбран таким образом, что пропускная способность трубы повышается на 60-100% при переходе от предыдущего условного прохода к последующему.Номинальный диаметр выбирается по значению внутреннего диаметра трубопровода. Это то значение, которое наиболее близко к реальному диаметру непосредственно трубы.

Давление номинальное (PN) – это безразмерная величина, характеризующая максимальное давление рабочего носителя в трубе заданного диаметра, при котором осуществима длительная эксплуатация трубопровода при температуре 20°C.

Значения номинального давления были установлены на основании продолжительной практики и опыта эксплуатации: от 1 до 6300.

Номинальное давление для трубопровода с заданными характеристиками определяется по ближайшему к реально создаваемому в нем давлению. При этом,вся трубопроводная арматура для данной магистрали должна соответствовать тому же давлению. Расчет толщины стенок трубы проводится с учетом значения номинального давления.

Расчет диаметра канализационной трубы

Эта статья посвящена подбору наружного самотечного канализационного трубопровода; как определить диаметр трубы канализации, а также назначить ей требуемый уклон

Рассмотрим это на следующем примере:

Расход на участке внутриквартальной хозяйственно-бытовой канализации составляет Q=3 л/c. Подобрать железобетонную трубу.

Расчет канализационной трубы (участка сети) заключается в назначении для него диаметра и подборе уклона, см. расчетную схему ниже:

Расчетная схема участка канализационной сети

В соответствии с СП32.13330, минимально возможный диаметр внутриквартальной канализации составляет 150 мм. Это имеется в виду внутренний диаметр.

При подборе трубы мы стремимся назначить как можно меньший диаметр, обеспечив при этом минимально возможный уклон. Однако при этом действуют ограничения по минимальной скорости и максимально возможному наполнению трубы H/D:

Минимальные значения скорости и максимальные наполнения для различных диаметров канализационных труб

Например, исходя из этой таблицы для диаметра трубы 300 мм скорость на участке должна быть не меньше 0,8 м/c, а предельное наполнение H/D – 0,8 (т.е. максимально возможный слой воды в такой трубе 300*0,8 = 240 мм).

Необходимо отметить, что эта таблица в части наполнения H/D не касается дождевой канализации (ее трубопроводы подбираются на полное наполнение).

Наполнение H/D

Также нужно помнить, что при гидравлическом расчете канализационной сети, состоящей из нескольких участков >>> скорость не должна уменьшаться по ходу движения.

В рассматриваемом случае речь идет о внутриквартальной канализации, поэтому постараемся подобрать трубу диаметром 150 мм.

Открываем таблицы Лукиных для данного типа труб:

Фрагмент таблиц Лукиных для диаметра Д=150 мм

Мы пытаемся подобрать минимальный уклон, т.к. это будет способствовать минимальной глубине заложения трубы и сократит объем земляных работ.

Берем уклон 0,008 (это значит понижение отметки трубы на величину 8 мм на каждый метр ее длины, еще могут сказать: 0,8% или 8‰). Ищем в соответствующем столбце расход 3 л/c > он заключен между 2,51 и 4,32 л/c. Точное наполнение h/d и скорость v могут быть найдены интерполяцией: H/D составляет 0,33, а скорость v = 0,58 м/c. Наполнение удовлетворяет требованиям нормативной таблицы (<0,6 для диаметра 150 мм), а вот скорость меньше минимально допустимой (0,7 м/c для диаметра 150 мм). При скорости 0,58 м/c труба будет заиливаться (т.е. на дно из-за медленного движения стоков будет выпадать осадок).

Таким образом, необходимо выбрать большее значение уклона трубы. Уклоны 0,01 и 0,012 также, очевидно, не подходят из-за скорости, а вот при уклоне 0,014 скорость составит 0,71 м/c (> 0,7 м/c). Поскольку наполнение H/D меньше 0,6, то можно считать трубу подобранной.

интерполяция значения скорости по значениям расхода (3 л/c между 1,49 л/c и 3,32 л/c)

Фрагмент таблиц Лукиных для диаметра Д=150 мм, подбираем уклон трубы для расхода Q = 3 л/c

ИТОГ: для транспортирования расчетного расхода 3 л/c во внутриквартальной хозяйственно-бытовой канализации подойдет труба диаметром 150 мм, положенная с уклоном 0,014 (14 ‰ ).

При больших расходах возникает вопрос выбора диаметра трубы. Например, на расход Q = 20 л/c подходит, как минимум, три варианта:

Первый вариант — труба 200 мм, уклон 6 ‰.

Второй вариант — труба 250 мм, уклон 3,5 ‰.

Третий вариант — труба 300 мм, уклон 5 ‰. (для этого диаметра скорость уже должна быть не меньше 0,8 м/c)

Окончательный выбор между вариантами можно сделать на основании их технико-экономического сравнения. Чаще всего при проектировании сетей канализации стремятся обеспечить наименьшую глубину заложения при выдерживании нормативных скоростей. Учитывая, что сопряжение участков канализации преимущественно выполняют «шелыга в шелыгу» (т.е. участки соединяются в колодцах по верхним точкам), то увеличение диаметра даже при уменьшении уклона может дать большую итоговую глубину заложения трубы. Поэтому из рассмотренных вариантов, первые два являются конкурирующими между собой, а третий им явно уступает.

Сопряжение участков канализации «шелыга в шелыгу»

По данной ссылке можно также загрузить электронные таблицы Лукиных со встроенной интерполяцией

Вычисления сечения по СНИП 2.04.01-85

Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.

Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.

Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:

Внешний объем трубного сортамента (мм) Примерное количество воды, которое получают в литрах за минуту Примерное количество воды, исчисляемое в м3 за час 20 15 0,9 25 30 1,8 32 50 3 40 80 4,8 50 120 7,2 63 190 11,4

Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.

Задача Давление труба кран – находим расход!

Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:

Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V

Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.

Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.

В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.

По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.

Определение потери напора

Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.

Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.

А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.

Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться  после тщательной подготовки и измерений.

Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.

Расчет потерь в системе стального трубопровода

CnpRussia.ru / Библиотека / Калькуляторы / Калькулятор гидравлического расчета стального трубопровода

Для проверки правильности подбора насоса нужно проверить запас мощности двигателя. Наш калькулятор проверки мощности Вам в этом поможет. Вы можете предотвратить факт искуственного занижения мощности стронних производителей. Предупреждение. Перегруженные насосы имеют сокращенный срок службы. Первыми ломаются подшипники и торцевые уплотнения.

Мощность насоса (кВт):

Расчет параметров центробежного насоса, при изменении частоты вращения

Данный калькулятор способен расчитать основные параметры насоса при изменении частоты вращения. Для этого необходимо внести в первую таблицу четыре параметра.

Расчет параметров центробежного насоса, при изменении частоты вращения

Данный калькулятор способен расчитать основные параметры насоса при изменении частоты вращения. Для этого необходимо внести в первую таблицу четыре параметра:

• Исходную подачу, м 3 /ч
• Напор, (м. в. ст.)
• Обороты электродвигателя, (об/мин)
• Частота, (Гц)

Далее, нужно ввести новые обороты электор двигателя, при которых должны расчитываться параметры. Все вычисления происходят по формулам, представленым ниже. Три нижних пустых поля используются для вывода результатов. Также вы сможете увидеть всё на графике. Индексами 1 и 2 помечены начальные и новые параметры соответственно. Для того, чтобы подсчитать напор или подачу, в обязательном порядке необходимо заполнить исходную подачу, исходный напор, обороты электродвигателя исходные n1 и новые n2.

Источник

Гидравлический расчет трубопроводов с низким давлением газа

• Ориентировочно следует знать количество потребителей (жителей) в расчетном районе, в который будет осуществляться подача газа с низким давлением.
• Производится учет всего объема газа за год, который будет использоваться на различные потребности.
• Путем вычислений определяется значение расхода газа потребителями за конкретный промежуток времени, в данном случае это один час.
• Устанавливается местонахождение и количество точек газораспределения.

Производится расчет перепадов давления участка газопроводной магистрали. В нашем случае, к этим участкам относятся распределительные точки и внутридомовой трубопровод, ветви абонентов. После этого учитываются общие перепады давления на протяжении всей газопроводной магистрали.

• Производится вычисление всех труб по отдельности.
• В данном районе устанавливается густота населения потребителей.
• Выполняется расчет расхода природного газа на показание площади каждой отдельно взятой трубы.
• Проводятся вычислительные работы по ряду следующих показателей:
• Эквивалентные данные;
• Фактические данные длины всего участка;
• Расчетные данные длины отрезка газового трубопровода.

Для каждого участка газопровода необходимо произвести подсчет удельной узловой и путевой затраты.

Гидравлический расчет трубопроводов с высоким давлением газа

Вычислительную программу гидравлического расчета следует выполнять на основе высокого натиска сосредоточенного газа. Производится подбор нескольких версий газовой трубы, которые должны подходить под все требования полученного проекта:

Определяется минимальный диаметр трубы, возможный к принятию в рамках проекта для нормального функционирования всей системы в целом

Во внимание принимаются условия, в которых будет эксплуатироваться газопровод. Производится уточнение особой спецификации. После этого производится гидравлический расчет по таким стадиям:

После этого производится гидравлический расчет по таким стадиям:

• В районе, где будет проходить газопровод, уточняется местность. Для того чтобы избежать ошибок в проекте при проведении дальнейших работ, план местности досконально рассматривается.
• Изображается схема проекта. Главным условием этой схемы является то, что она должна проходить по кольцу. На схеме обязательно должны быть четко различимы разные ответвления к станциям потребления. При составлении схемы длину пути труб делают минимальной. Это нужно для того, чтобы сделать работу всего газопровода в целом максимально эффективной.
• На изображенной схеме осуществляются измерения участков газовой магистрали. После этого выполняется расчетная программа, при этом, естественно, учитывается масштаб.
• Полученные показания немного изменяют. Расчетная длина каждого участка трубы, изображенного на схеме, увеличивается приблизительно на десять процентов.
• Для того чтобы определить общий расход топлива, производятся вычислительные работы. При этом на каждом участке магистрали учитывается расход газа, после чего он суммируется.
• Заключительная стадия расчета трубопровода с высоким уровнем давления газа состоит в определении внутреннего размера трубы.

Компенсаторы расширения трубопроводных сетей

Отводы

Специальные отводы, ввариваемые в трубопроводную сеть, компенсируют естественный показатель линейного расширения изделий. Этому способствует выбор компенсирующих U-образных, Z-образных и угловых отводов, лирных компенсаторов.

Они предназначены для принятия линейного расширения труб за счет деформирования, но для данной технологии предусмотрен ряд ограничений. В трубопроводных магистралях с повышенным уровнем давления для компенсации расширения служат колени под разным углом. Напряжение, предусмотренное в отводах, способствует усилению коррозийного действия.

Волнистые компенсаторы

Изделия представлены тонкостенными гофротрубами из металла, называемыми сильфоном и растягиваемым в направлении трубопроводной линии. Их монтируют в трубопроводной сети, предварительный натяг служит для компенсации расширения.

Выбор осевых компенсаторов позволяет обеспечить расширение по поперечному сечению. Внутренние направляющие кольца предупреждают боковое смещение и внутреннее загрязнение. Для защиты труб от внешнего воздействия служит специальная облицовка. Компенсаторы, не включающие в конструкцию внутреннего направляющего кольца, способствуют поглощению боковых сдвигов и вибрации, исходящей от насосных систем.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Снижение давления и расчет гидросопротивления

Для определения напора внутри труб и правильной подборки оборудования, способствующего перекачиванию жидких или газообразных сред, требуется вычислить снижение давления. За неимением доступа к интернет-сети, расчеты производятся по формуле:

Δp=λ·(ld₁)·(ρ/2)·v²

Δp – перепады напряжения на участке трубопровода, Па l – протяженность участка трубопроводной линии, м λ – коэффициент сопротивления d₁ – поперечное сечение труб, м ρ – уровень плотности транспортируемых сред, кг/м3 v – скорость перемещения, м/с

Гидравлическое сопротивление образуется под воздействием 2-х основных факторов:

• сопротивление трения;
• местное сопротивление.

Первый вариант предусмотрен при образовании неровностей и шероховатостей, препятствующих движению перекачиваемых сред. Для преодоления тормозящего эффекта требуются дополнительный расход энергии. При ламинарном протоке и соответствующего ему низкого показателя Рейнольдса (Re), характеризующегося равномерностью и исключением возможности смешения соседних слоев жидких или газообразных сред, влияние шероховатостей минимально. Это объясняется увеличением параметра крайнего вязкого подслоя перекачиваемых сред, относительно образованных неровностей и выступов на поверхности труб. Эти условия позволяют считать трубы гидравлически гладкими.

При повышении значения Рейнольдса вязкий подслой имеет меньшую толщину, что обеспечивает перекрытие неровностей и воздействия шероховатостей, уровень гидравлического сопротивления не зависит от показателя Рейнольдса, и средней высоты выступов на покрытии труб. Последующее повышение значения Рейнольдса позволяет перевести перекачиваемые среды в режим турбулентного протекания, где образуется разрушение вязкого подслоя, а образуемое трение определяется величиной шероховатости.

Потери при трении рассчитываются путем подстановки данных:

H_Т=[(λ·l)/d_э]·[w2/(2g)]

• H_Т – потери напора при сопротивлении трению, м
• [w₂/(2g)] – скоростной напор, м
• λ – коэффициент сопротивления
• l – протяженность трубопроводного участка, м
• d_Э – эквивалентное значение поперечного сечения трубопроводной линии, м
• w – скорость движения сред, м/с
• g – ускорение свободного падения, м/с2

Расчетная часть

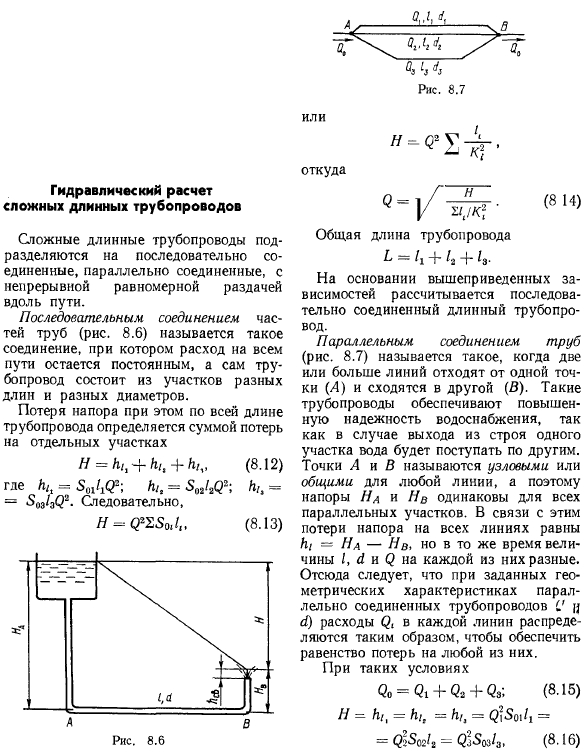

Расчет диаметра начинается с использования формулы равномерного движения жидкости (уравнение неразрывности):

q = v*ω,

где q — расчетный расход

v — экономическая скорость течения.

ω — площадь поперечного сечения круглой трубы с диаметром d.

Рассчитывается по формуле:

ω = πd² / 4,

где d — внутренний диаметр

отсюда  d = √4*q/ v*π

Скорость движения жидкости в трубопроводе принимается равной 1,5-2,5 м/с. Это то значение, которое соответствует оптимальной работе линейной системы.

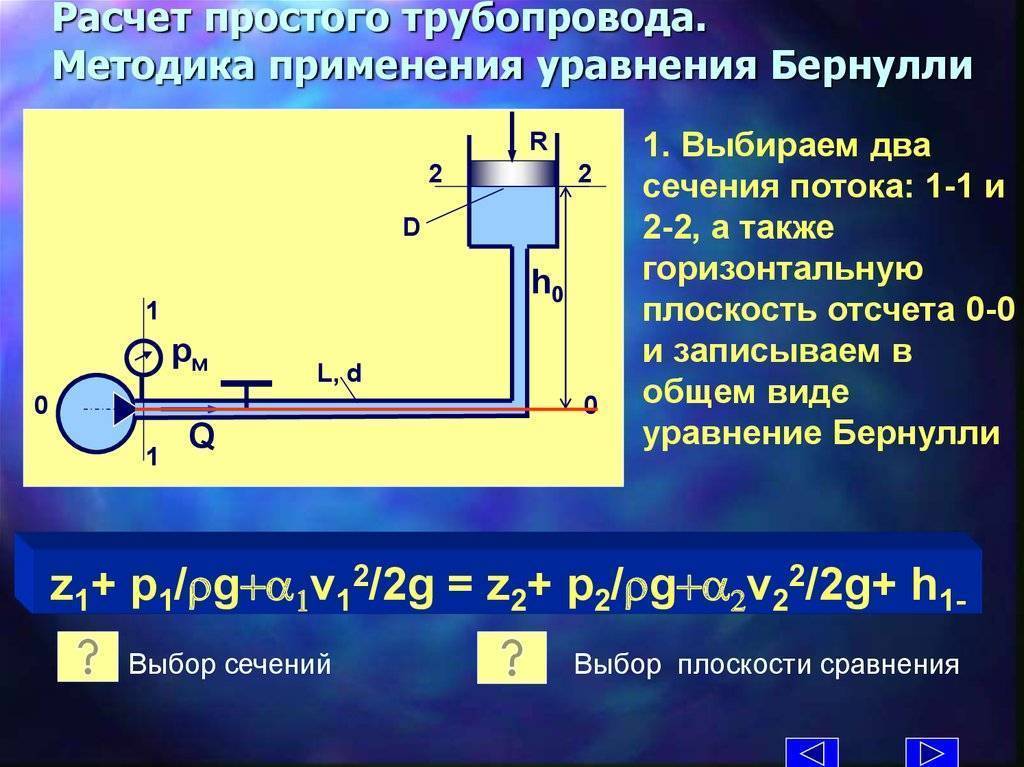

Потери напора (давления) в напорном трубопроводе находят по формуле Дарси:

h = λ*( L/ d)*( v2/2g),

где g — ускорение свободного падения,

L — длина участка трубы,

v2/2g — параметр, обозначающий скоростной (динамический) напор,

λ — коэффициент гидравлического сопротивления, зависит от режима движения жидкости и степени шероховатости стенок трубы. Шероховатость подразумевает неровность, дефект внутренней поверхности трубопровода и подразделяется на абсолютную и относительную. Абсолютная шероховатость — это высота неровностей. Относительную шероховатость можно рассчитать по формуле:

ε = е/r.

Шероховатость различна по форме и неравномерна по длине трубы. В связи с этим в расчетах принимается усредненная шероховатость k1 — поправочный коэффициент. Данная величина зависит от целого ряда моментов: материал труб, длительность эксплуатации системы, различные дефекты в виде коррозии и др. При стальном исполнении трубопровода значение применяется равным 0,1-0,2 мм. В то же время, в иных ситуациях параметр k1 можно взять из таблиц Ф.А.Шевелькова.

В том случае, если длина магистрали невысока, то местные потери напора (давления) в оборудовании насосных станций примерно одинаковы потерям напора по длине труб. Общие потери определяются по формуле:

h = P/ρ*g, где

ρ — плотность среды

Случаются ситуации, когда трубопровод пересекает какое-либо препятствие, например, водные объекты, дороги и др. Тогда используются дюкеры — сооружения, представляющие собой короткие трубы, прокладываемые под преградой. Здесь тоже наблюдается напор жидкости. Диаметр дюкеров находится по формуле (с учетом, что скорость течения жидкости составляет более 1 м/сек):

h = λ*( L/ d)*( v2/2g),

h = I*L+ Σζ* v2/2g

ζ — коэффициент местного сопротивления

Разность отметок лотков труб в начале и конце дюкера принимается равной потерям напора.

Местные сопротивления рассчитываются по формуле:

hм = ζ* v2/2g.

Движения жидкости бывают ламинарные и турбулентные. Коэффициент hм зависит от турбулентности потока (число Рейнольдса Re). С увеличением турбулентности создаются дополнительные завихрения жидкости, за счет чего величина коэффициента гидравлического сопротивления увеличивается. При Re › 3000 всегда наблюдается турбулентный режим.

Коэффициент гидравлического сопротивления при ламинарном режиме, когда Re ‹ 2300, рассчитывается по формуле:

λ = 64/ Re

В случае квадратичности турбулентного потока ζ будет зависеть от архитектуры линейного объекта: угла изгиба колена, степенью открытия задвижки, наличием обратного клапана. Для выхода из трубы ζ равна 1. Длинные трубопроводы имеют местные сопротивления порядка 10-15% на трение hтр. Тогда полные потери:

Н = hтр + Σ hтр ≈ 1,15 hтр

Производя расчеты, выбирается насос, исходя из параметров подачи, напора, действительной производительности.

Расход воды

Нормативы расхода воды отдельными сантехническими приборами можно обнаружить в одном из приложений к СНиП 2.04.01-85, регламентирующему сооружение внутренних водопроводов и канализационных сетей. Приведем часть соответствующей таблицы.

Прибор	Расход ХВС, л/с	Общий расход (ХВС и ГВС), л/с
Умывальник (водоразборный кран)	0,10	0,10
Умывальник (смеситель)	0,08	0,12
Мойка (смеситель)	0,08	0,12
Ванна (смеситель)	0,17	0,25
Душевая кабинка (смеситель)	0,08	0,12
Унитаз со сливным бачком	0,10	0,10
Унитаз с краном прямой подачи воды	1,4	1,4
Кран для полива	0,3	0,3

В случае предполагаемого одновременного использования нескольких сантехнических приборов расход суммируется. Так, если одновременно с использованием туалета на первом этаже предполагается работа душевой кабинки на втором – будет вполне логичным сложить расход воды через оба сантехнических прибора: 0,10+0,12=0,22 л/с.

При последовательном подключении приборов расход воды суммируется.

Особый случай

Для пожарных водопроводов действует норма расхода в 2,5 л/сна одну струю. При этом расчетное количество струй на один пожарный гидрант при пожаротушении вполне предсказуемо определяется типом здания и его площадью.

На фото – пожарный гидрант.

Параметры здания	Количество струй при тушении пожара
Жилое здание в 12 – 16 этажей	1
То же, при длине коридора более 10 метров	2
Жилое здание в 16 – 25 этажей	2
То же, при длине коридора более 10 метров	3
Здания управления (6 – 10 этажей)	1
То же, при объеме более 25 тыс. м3	2
Здания управления (10 и более этажей, объем до 25000 м3)	2
То же, объем больше 25 тыс. м3	3
Общественные здания (до 10 этажей, объем 5 – 25 тыс. м3)	1
То же, объем больше 25 тыс. м3	2
Общественные здания (более 10 этажей, объем до 25 тыс. м3)	2
То же, объем больше 25 тыс. м3	3
Администрации предприятий (объем 5 – 25 тыс. м3)	1
То же, объем более 25000 м3	2

Изоляционная защита

Для трубопроводов, рассчитанных на перемещение высокотемпературных сред, предусмотрен выбор изоляции:

1. до 100°C применяется жесткий пенопласт (полистирол или полиуретан);
2. до 600°C предусмотрено использование фасонных оболочек или минеральных волокон (каменной шерсти или стеклянного войлока);
3. до 1200°C – волокна на основе керамики или глинозема.

Трубы с условной проходимостью ниже DN 80 и толщиной изоляционной защиты до 5 с, обрабатывают изоляционными фасонными элементами. Этому способствуют 2 оболочки, размещенные вокруг труб и соединенные с помощью металлической ленты, закрытые кожухом из жестяного материала.

Трубы с условной проходимостью от DN 80 оснащают теплоизоляционным материалом с нижним каркасом. Он включает зажимные кольца, распорки и металлическую облицовку, разработанную из оцинкованного мягкого стального материала или нержавейки листовой. Между трубами и кожухом из металла размещают изоляционный материал.

Теплоизоляционный слой составляет диапазон размеров 5 — 25 см. Его наносят по всей протяженности труб, на отводах и коленах

Важно исключить наличие незащищенных участков, влияющих на образование теплопотерь. Фасонная изоляция служит для защиты фланцевых соединений и арматуры

Это способствует беспрепятственному доступу к стыковочным участкам без снятия изоляции по всей магистрали при нарушении герметичных свойств

Это способствует беспрепятственному доступу к стыковочным участкам без снятия изоляции по всей магистрали при нарушении герметичных свойств.

Номограммы для гидравлических вычислений труб

Для проверки потерь давления на заданном участке, показатели манометров сравнивают с табличными данными, или ориентируются на функциональную зависимость расхода жидкости от изменений напряжения (при постоянном диаметре).

Для примера используется ветка с радиаторами на 10 кВт. Расход жидкости рассчитывается на перенос теплоэнергии на уровне 10 кВт. В качестве расчетного участка взят отрез от первой в ветке батареи. Его диаметр является постоянным. Второй участок размещен между 1-ой и 2-ой батареей. На втором участке расход потребляемой энергии составляет 9 кВт с возможным снижением.

Расчет гидравлического сопротивления производится до обратной и подающей трубы, этому способствует формула:

G уч = (3,6*Q уч)/(c*(t r-t o)),

где Q уч — уровень тепловой нагрузки участка, (Вт). Нагрузка тепла на 1 участок составляет 10 кВт;

с — (показатель удельной теплоемкости для жидкости) постоянная, равная 4,2 кДж (кг*°С);

t r — температурный режим горячего теплоносителя;

t o — температурный режим холодного теплоносителя.

Гидрорасчеты отопительных гравитационных систем: скорость транспортировки теплоносителя

Минимальная скорость теплоносителя составляет 0,2-0,26 м/с. При снижении параметра из жидкости могут выделяться избыточные воздушные массы, приводящие к образованию воздушных пробок. Это выступает причиной для полного или частичного отказа от системы отопления. Верхний порог скорости теплоносителя составляет 0,6-1,5 м/с. Не достижение скорости до заданных параметров возможно образование гидравлических шумов. На практике оптимальная скорость варьирует в диапазоне 0,4-0,7 м/с.

Для более точных вычислений используются параметры материалов для изготовления труб, Например, для стальных труб скорость жидкости варьирует в диапазоне 0,26-0,5 м/с. При использовании полимерных или медных изделий, допускается увеличение скорости до 0,26-0,7 м/с.

Вычисление сопротивления отопительных гравитационных систем: потери давления

Сумма всех потерь при гидравлическом трении и локальном сопротивлении определяется в Па:

Руч = R * l + ((p * v2) / 2) * E3,

• где v — скорость транспортируемых сред м/с;
• p — плотность жидкости, кг/м³;
• R — потери давления, Па/м;
• l — длина, используемая для расчета труб, м;
• E3 — сумма всех коэффициентов локального сопротивления на обустроенном участке запорной арматуры.

Общий уровень гидравлического сопротивления определяется суммой сопротивлений расчетных участков.

Гидрорасчет двухтрубных гравитационных отопительных систем: выбор основной ветви

Если система гидравлики характеризуется попутной транспортировкой теплоносителя, для двухтрубных систем следует выбрать кольцо максимально загруженного стояка через размещенные внизу отопительные приборы. Для систем, характеризующихся тупиковым движением теплоносителя, требуется выбор кольца нижнего прибора обогрева для максимально загруженного из самых удаленных стояков. Для горизонтальных отопительных конструкций подбирают кольца через наиболее загруженные ветви, относящиеся к нижним этажам.
