Нормативные требования к гидроизоляции фундамента

5.4 Стены подвалов и технических подполий

Правила гидроизоляции по СНиП в зависимости от вида подземных вод

Строительными нормами и правилами установлен порядок проведения рулонной гидроизоляции фундамента с использованием определенных материалов. Допускается использование следующих средств:

  1. Поливинилхлоридная пленка;
  2. Гидростеклоизол или гидроизол;
  3. Полиизобутилен;
  4. Стеклотканевые материалы;
  5. Бризол.

Если здание строится в условиях возможного капиллярного подъема подземных вод, необходимо использовать базовую наливку из асфальтобетона или битумной пропитки с щебнем. Перед тем, как устанавливать стяжки и покрытия на битумную гидроизоляцию, необходимо добавить в неё крупнозернистый песок. Допустимая температура песка составляет 50 градусов, а толщина наносимой битумной мастики должна быть 1 мм (допустимо отклонение в 3 мм).

Если строение располагается близко к уровню подземных вод, необходимо проводить гуммировочные работы (согласно СНиП 3.04.03-85). Технологическая последовательность выглядит следующим образом:

  • Резиновыми заготовками обкладывается поверхность, которую нужно защитить от излишней влаги;
  • С помощью дефектоскопа определяется сплошность обкладки;
  • Проводится подготовка к вулканизации поверхности;
  • Проводится вулканизация резиновых заготовок.

Заготовки перед наклейкой необходимо обмазать клеем и выдержать в течение 40-60 минут, после чего наклеивать их внахлест (стыки должны идти внахлест на 40-50 мм). После наклейки проводится обкат поверхности для удаления пузырьков воздуха. Швы обкладки для большей надежности должны быть удалены от швов сварки металла не менее чем на 80 мм. Гуммировочные работы должны изначально проводиться на основной поверхности фундамента и только после этого проводится покрытие штуцеров, пазов, щелей и других отверстий. Вулканизация готового покрытия проводиться или с помощью 40% раствора кальций хлорида (при открытом типе), или с помощью острого пара (при закрытом типе и под давлением).

Основные нормы СНиП

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик

Согласно СНиП гидроизоляция фундамента бывает нескольких видов:

  1. Штукатурная изоляция – это сплошное влагостойкое покрытие толщиной от 6 до 50 мм. Для выполнения гидроизоляции фундамента используются холодные и горячие смеси на основе битума, полимеров или цементных вяжущих с наполнителем. Смеси могут наноситься механизированным (торкретирование) или ручным способом. Методика подходит для обработки конструкций из монолитного бетона.
  2. Окрасочная гидроизоляция – это водонепроницаемое, сплошное покрытие толщиной не менее 3-6 мм. Допускается механизированное нанесение окрасочной изоляции. Недостаток – недолговечность полученного защитного слоя. В зависимости от используемого сырья такие покрытия делятся на следующие разновидности:
  • битумные составы – пасты, эмульсии, растворённые и горячие битумные смеси;
  • битумно-полимерные смеси – наиритовые мастики, латексные эмульсии, составы на основе резины;
  • полимерные материалы – ЛКМ и синтетические смолы;
  • полимерно-цементные вещества – это различные составы на основе смеси латекса и цемента.
  1. Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик. Согласно ГОСТ, основное требование к этим материалам – высокая влагостойкость и устойчивость к гниению. Применение для этих целей материалов на картонной основе (толь, пергамин) недопустимо. Хотя для гидроизоляции пола в некоторых случаях они подходят.
  1. Монтируемая гидроизоляция по СНиП может выполняться из листовых стальных материалов и специальных матов. Она крепится к поверхности фундаментных конструкций на анкерных болтах. Данная методика довольно дорогая и требует много трудозатрат, но согласно ГОСТ использование таких изоляционных материалов оправдано в условиях высоких гидростатических нагрузок, значительного механического воздействия, высоких температур.

Для выполнения гидроизоляционных работ при устройстве пола и фундамента используются следующие материалы:

  1. Различные полимерные, битумные и битумно-полимерные составы.
  2. Листовые и рулонные изоляционные материалы.
  3. Специальные бентонитовые экраны и другие плитные материалы.
  4. Асфальт.
  5. Цементные смеси со специальными влагостойкими добавками.

Гидроизоляция пола по СНиП

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой В данном документе гидроизоляционные меры не озвучиваются как обязательные. Эти мероприятия рекомендуется проводить при высокой и средней интенсивности воздействия следующих жидкостей:

  • нейтральных растворов и вод;
  • органических растворителей;
  • масляных эмульсий и минеральных маслянистых составов;
  • чистых щелочей и их растворов;
  • кислотосодержащих составов;
  • различных жидкостей животного происхождения.

Для защиты пола от воды и различных жидкостей используют следующие материалы:

  • изол, гидроизол, бризол;
  • поливинилхлоридную пену;
  • полиизобутилен;
  • полиэтилен.

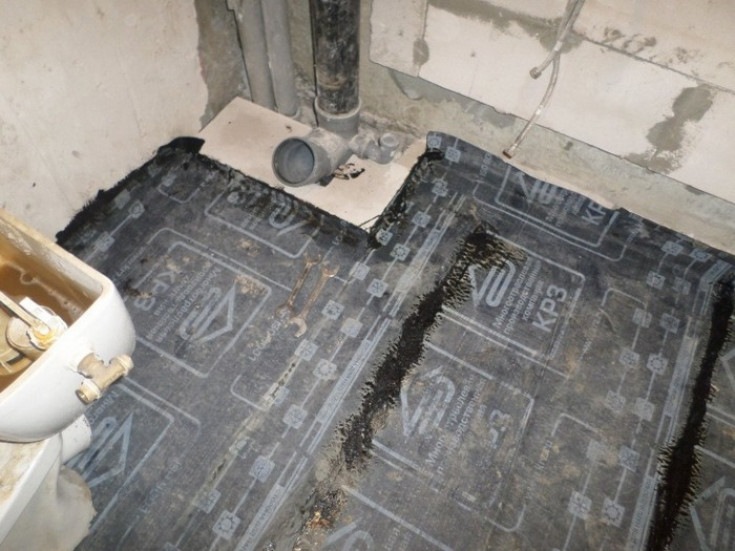

При выполнении гидроизоляции пола придерживаются следующих рекомендаций нормативных документов:

  1. Оклеечная изоляция из битумных материалов делается в два слоя при средней интенсивности воздействия воды. При укладке полимерных материалов достаточно одного слоя. Если интенсивность воздействия высокая, то битумные материалы укладываются в четыре слоя, а полимерные – в два.
  2. Оклеечные битумные составы нельзя использовать при воздействии на пол маслянистых составов и органических растворителей. Материалы на базе дёгтя не подходят в случае воздействия растворителей на базе органики.
  3. Если нужно выполнить гидроизоляцию стяжки, то состав наносится сплошным слоем с заведением на высоту 30 см на стены, колонны и другие строительные конструкции, а также оборудование, примыкающее к полу.
  4. В условиях низкой интенсивности воздействия вод допускается устройство гидроизоляционного слоя под подстилающей прослойкой в конструкции пола.
  5. В условиях высокой и средней интенсивности воздействия кислотосодержащих составов гидроизоляция прокладывается под бетонным подстилающим слоем. Если он находится ниже поверхности отмостки, то гидроизоляция делается в любом случае.

Альфой и омегой любых строительных работ являются «СНиП» – строительные нормы и правила – свод требований, который предписывает, каким образом и из каких материалов должны производиться строительные работы.

Условия работы по гидроизоляции

Требования по температуре. Гидроизоляционные работы разрешается проводить при температуре окружающего воздуха в диапазоне от минус 30 (минус 20 – работа с горячими мастиками) до + 60°С. При работе с растворами на водной основе без противоморозных добавок – не ниже + 5°С.

Подготовка поверхности. Изолируемые поверхности нужно обработать:

  • заштукатурить швы между отдельными плитами;
  • сделать усадочные и температурно-деформационные швы;
  • установить все закладные детали и элементы;
  • обработать вертикальные поверхности каменных частей фундамента.

Пористые поверхности перед нанесением предварительно необходимо прогрунтовать, например битум-праймером ТН №01.

5.8 Влагоизоляция и гидроизоляция подвалов и технических подполий

Технология производства гидроизоляционных работ

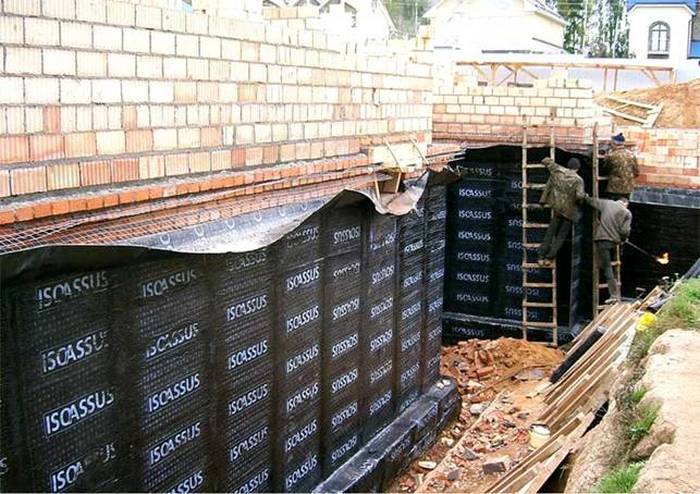

Обычно гидроизоляционный материал наплавляют, пользуясь газовой горелкой, в последнее время в продаже появились самоклеящиеся материалы для гидроизоляции. Для их использования нужно снять их предохранительную пленку и крепко прижать к поверхности, которая требует изоляции. Хоть такие материалы и стоят дороже, но по качественным показателям превышают наплавляемые изоляции.

Недостатком применения этих материалов является то, что в местах стыковки рулонной изоляции не обеспечивается надежной герметизации.

Вертикальная и горизонтальная гидроизоляция

Вертикальную гидроизоляцию проводят по стенкам подвалов, она предохраняет фундамент от возникновения грибка и попаданию влаги, ее делают обмазочными материалами, приготовленными из битума или полимеров.

Гидроизоляцию сборного и монолитного фундамента делают жидкими обмазочными составами, мастики на основе битума разбавляются бензином и наносятся на фундамент широкой кистью. Разбавлять ее требуется до такой степени, чтобы она заполняла все маленькие трещины, наноситься в два слоя, второй слой необходимо наносить через 3−5 часов после высыхания первого, толщина покрытия от 2,5 мм.

Проведение гидроизоляционных работ в зимнее время требует внимательного отношения к подбору морозоустойчивых присадок и контроля над качеством покрытия изоляцией, в особенности на местах стыков фундаментных блоков. Фундаментные плиты нуждаются в более тщательном покрытии, так как они расположены наиболее близко к грунтовым водам и их необходимо покрывать битумной мастикой до ее улаживания в траншею.

Смеси для штукатурной гидроизоляции состоят из цементносодержащих растворов, в которые добавлены полимерные ингредиенты. При разбавлении их водой получается смесь, проникающая в трещины бетонных блоков и по прошествии небольшого времени смесь увеличивается, в размерах и наполняет трещины и поры

Пристальное внимание следует уделить заполнению стыков между блоками фундамента и подушкой

Необходимо знать, что использовать для гидроизоляции цементно-песчаную смесь не рекомендуется, она не предназначена для этих целей и не обеспечивает нужной герметизации.

Виды гидроизоляции фундамента с видео примером реализации задачи

На сегодняшний день были разработаны разные отличительные виды строительных материалов, позволяющие обеспечить долговечную защиту поверхностей от воздействия воды в любом ее виде. На предоставленном видео гидроизоляции фундамента вы можете ознакомиться с тонкостями этого процесса. Чтобы подобрать подходящую разновидность, следует предварительно изучить характеристики и случаи применения каждой из них. По месту расположения на плоскости бывают вертикальные, наклонные и горизонтальные типы. Относительно расположения в пространстве бывают подводные, подземные и атмосферные. В зависимости от материалов и с учетом снип гидроизоляции фундамента отличают такие ключевые виды:

  • Обмазочная – после полного высыхания создает единое сплошное покрытие. Также этот вид именуют, как битумный, поэтому он не требует предварительной подготовки поверхности и наноситься непосредственно на бетон или штукатурку.
  • Штукатурная – включает в себя использование полимерцементных масс в виде горячей либо холодной мастики. Достаточно простое нанесение с минимальными физическими затратами, которое осуществляется в два слоя.
  • Литая – применяется для заполнения существующих щелей в местах соединения поверхности с прижимной заливкой плоскости. Практикуется исключительно на жестких монолитных покрытиях и защищается путем реализации стяжки из строительного раствора.
  • Пропиточная – создается с помощью пропитки в органически вяжущих строительных изделиях из пористых материалов.
  • Инъекционная – наносится путем нагнетания специального материала в трещины строительных конструкций (пенетрон). Также используется в местах примыкания к ним грунта.
  • Окрасочная – с помощью малярной кисти наносится на поверхность в виде пленкообразующего жидкого материала.
  • Монтируемая – выполняется с применением заготовленных профильных лент или металлических листов установленных размеров. Крепится к строительному сооружению с помощью монтажных связей.

С помощью видео гидроизоляции фундамента в нашей статье вы более подробно узнаете про свойства и отличительные особенности этого способа защиты поверхности от воды. Поэтому советуем просмотреть этот информационный репортаж от начала до конца.

Желательно всегда идти в ногу со временем и интересоваться новинками на текущем строительном рынке, что позволит увеличивать собственный опыт с целью достижения максимальных результатов. Современные новинки позволяют выполнять сложные задачи в самые кратчайшие сроки без возможных дополнительных финансовых потерь. Очень популярно стало снимать видеоролики, которые несут информационный характер, что значительно помогает новичкам в этом деле не допускать грубых ошибок и руководствоваться полезными советами от профессионалов. В комплексе с нормами и правилами безопасности такая информация может стать инструментом для качественной реализации поставленной задачи. Скачать СНиП 3.04.03-85 можно тут.

Чем можно заменить гидроизоляцию?

Разумеется, гидроизоляция – это не обязательное мероприятие по работе с фундаментом. Она необходима исключительно в тех случаях, когда все остальные варианты не способны дать должного результата или же не являются экономически оправданными. Согласно нормативным документам, гидроизоляция фундамента снип, возможна только тогда, когда имеются благоприятные погодные условия. При порывистом ветре, снеге или граде, запрещено не только проводить гидроизоляцию, но и вести абсолютно любые работы, которые связаны с формированием конструкции фундамента.

Кроме того, стоит отметить и то, что в нормативной документации четко определены и те требования, которые касаются уровня залегания грунтовых вод, которые способны нарушить конструкции основания. Допустим, если вероятность подъема грунтовых вод достаточно велика, то под фундамент обязательно нужно заложить асфальтобетонную подушку, пропитанную с помощью битума. Только после этого можно приступать к гидроизоляции.


Фундамент в разрезе

В том случае, когда грунтовые воды располагается близко к поверхности из-за климатических особенностей местности, то от проведения гидроизоляции основания лучше отказаться в пользу дренажа или вулканизации.

Также правила, которые регламентирует СНиП важно соблюдать тогда, когда речь идет о возведении строений в условиях повышенных или пониженных температур. Настоятельно не рекомендуется браться за гидроизоляционные работы в холодное время года, потому что из-за мороза может так случиться, что фундамент или защитное покрытие не сможет просохнуть должным образом

Последствия пренебрежения теплоизоляционными работами

Требования к покрытиям ↑

Метод, последовательность проведения работ регламентирует СНиП 3.04.01-87. В процессе проектирования могут возникнуть дополнительные требования как к методу, так и к последовательности, что в обязательном порядке отражают в проекте. Причина появления дополнительных требований — особенности конкретного здания и его месторасположения, рельефа местности, залегания вод.

Общие требования к основаниям и работам:

  • устройство температурно-усадочных швов;
  • заделка трещин и других дефектов оснований;
  • монтаж закладных элементов;
  • обработка (шлифовка, обеспыливание);
  • нанесение составов ровными слоями с надлежащей просушкой каждого;
  • недопустимость пропусков и наплывов на внешнем слое.

Приводить выдержки из различных нормативных документов можно бесконечно. Мы собрали основное, из чего понятно, что гидроизоляция нужна не всегда, не каждый ее тип подходит под конкретные условия и конструкции. Во всех документах, регламентирующих проектирование гидроизоляции — СНиП, ГОСТ, методических рекомендациях, прописано обязательное проведение исследований, практически невозможное в режиме «своими руками» (к разработке масштабных проектов вообще рекомендуют привлекать профильные институты). Настоятельно советуем обращаться к специалистам, особенно, если речь о фундаменте, подземных и заглубленных конструкциях.

Штукатурная асфальтовая гидроизоляция из горячих растворов или мастик

3.24. Штукатурную
асфальтовую гидроизоляцию (горячую) надлежит проектировать из горячих растворов
или мастик, предусмотренных табл. 4 главы СНиП I-B.25-66 «Кровельные,
гидроизоляционные и пароизоляционные материалы на органических вяжущих»,
наносимых на изолируемую поверхность в расплавленном виде механизированным
путем.

3.25.
Количество наметов и общую толщину горячей асфальтовой гидроизоляции следует
устанавливать по .

3.26.
Выбирая состав асфальтового материала при наличии механических воздействий,
следует отдавать предпочтение асфальтовому раствору, а при повышенных
температурах и для гидроизоляции потолков – асфальтовой мастике.

3.27.
Горячую асфальтовую гидроизоляцию можно применять на вертикальных, наклонных и
потолочных поверхностях бетонных и каменных конструкций с нанесением ее всегда
со стороны напора или увлажнения.

Таблица 3

Штукатурная
асфальтовая гидроизоляция

Назначение
гидроизоляции

Гидроизоляция

из
асфальтового, раствора

из
асфальтовой мастики

количество
наметов

общая
толщина в мм

количество
наметов

общая
толщина в мм

Против
капиллярной влаги

1

4-6

1

3-5

Против
гидростатического напора до 5 м

2

8-12

2

6-10

Против
гидростатического напора 5 ж и более, а также при защите помещений I
категории при любом напоре (до 30 м)

3

12-18

3

9-15

3.28. Основанием для горячей асфальтовой гидроизоляции должна,
как правило, служить поверхность защищаемого сооружения и подготовка под днище.
Если ожидаемые осадки сооружения будут не более 5 мм, гидроизоляцию в раскрепленных траншеях и при проходке
тоннелей закрытым способом допускается наносить на защитное ограждение или
скальную выработку, которые будут служить опалубкой при бетонировании несущей
конструкции сооружения. Основание должно быть жестким (не гибким), ровным,
чистым и сухим. Перед нанесением гидроизоляции должна быть выполнена сплошная
насечка и огрунтовка основания разжиженным битумом.

3.29.
Уплотнение деформационных швов при применении горячей асфальтовой гидроизоляции
надлежит проектировать в соответствии с пп.
и
(, г, д, е, н, с-ф), а
уплотнение при пропуске через гидроизоляцию труб, кабелей, анкеров и пр. – в
соответствии с (, е, ж, и, к) настоящих Указаний.

3.30.
Горячую асфальтовую гидроизоляцию следует, как правило, применять без защитного
ограждения.

Технологии, секреты, рецепты

Основные положения

Этап создания проекта фундамента регулирует соответствующий СНиП 2.02.01-83 «Основания зданий и сооружений». Одним из важнейших правил, которое содержит документ, является наличие обязательной гидроизоляции основания. Стоит отметить, что это касается не только не фундамента, но и других элементов строения.  Это поможет должным образом обеспечить защиту будущего строения от непосредственного воздействия подземных вод.
Схема проектирования фундамента

Но это совершенно не значит, что гидроизоляция —  это обязательная мера. Ее проводят в тех случаях, когда неэффективна или экономически неоправданна битумизация или дренажные работы.

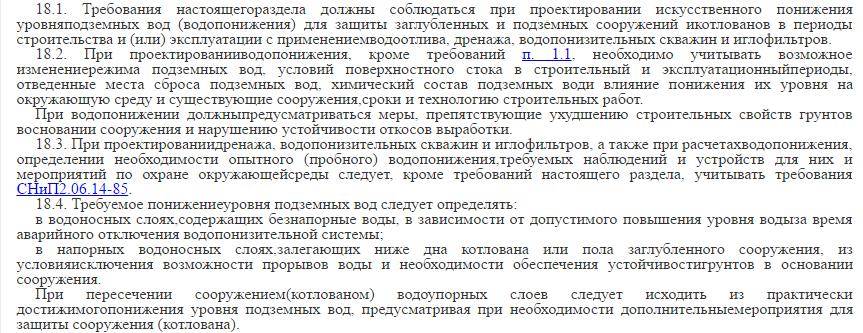

Вашему вниманию предоставляются следующие вырезки из документации:

На сегодняшний день известно несколько основных разновидностей проведения гидроизоляции, самыми востребованными из которых являются:

  •  облицовочная;
  •  с использованием штукатурки;
  •  оклеечная;
  •  с применением строительной пены или краски.

Гидроизоляция с помощью битумной мастики

Стоит отметить, что на полках строительных магазинов сегодня можно увидеть множество сверх современных продуктов, которые только недавно сошли с конвейера промышленных концернов. Помните, что если вы хотите использовать какой-то материал-новинку, то лучше всего предварительно посоветуйтесь со специалистами, относительно качественных характеристик.   Кроме привычных для всех материалов довольно часто используются различные цементные растворы, содержащие  специальные примеси, которые улучшают эластичные свойства бетона, а также его стойкость к воздействию влаги. Согласно нормативной документации,  данный вид  гидроизоляция относиться к классу штукатурно-окрасочному. Не существует общепринятой технологии проведения  гидроизоляции, как и требований к осуществлению

Важно четко придерживаться наставлений относительно технологии формирования основания и материалов, которые будут использоваться для этого.
Правильная поочередность защитных шаров

Выбор изоляционного материала и методики

5.3. Глубина заложения и размеры фундаментов

5.3.1 Глубину заложения и размеры фундаментов на естественном основании следует принимать в соответствии с требованиями СНиП 2.02.01.

Количество перекрытий (этажей)

Минимальная ширина ленточного

фундамента, мм

Минимальная площадь подошвы фундамента под колонны при шаге 3 м, м2

под наружные стены

под внутренние стены

Примечания:

  1. Минимальная ширина ленточного фундамента под наружные стены дома,
    облицованные каменной (кирпичной) кладкой по деревянному каркасу,
    должна приниматься по данной таблице плюс 65 мм для облицованной стены
    первого этажа и по 65 мм для каждого следующего этажа дома.
  2. Площадь подошвы фундаментов под колонны, расположенные с шагом,
    отличающимся от приведенного в таблице, должна приниматься
    пропорционально уменьшению или увеличению шага колонн.
  3. В случае описания фундамента на дренирующие грунты при расположении
    уровня подземных вод под подошвой фундамента в пределах глубины,
    меньшей ширины фундамента, табличные значения следует увеличивать в два
    раза

5.3.2 Допускается устройство малозаглубленных фундаментов в соответствии с требованиями СНиП 2.02.01.

Сборные бетонные блоки должны быть изготовлены из бетона класса не ниже В 12,5 и соответствовать требованиям ГОСТ 6133 или ГОСТ 13579.

5.4.5 В местах устройства площадок опирания для балок перекрытия толщина стены подвала на верхнем участке может быть уменьшена до 90 мм. При этом высота участка стены с уменьшенной толщиной должна быть не более 350 мм.

5.4.6 В случае облицовки наружных стен дома кирпичной кладкой допускается продолжать эту облицовку на надземную часть стены подвала. При этом толщина надземной части этих стен на облицованных участках может быть уменьшена до 90 мм.

Облицовочная кирпичная кладка должна крепиться к стене подвала металлическими стяжками, располагаемыми с шагом не более 200 мм по вертикали и не более 900 мм по горизонтали. Зазор между стеной подвала и облицовкой должен быть заполнен строительным раствором.

5.4.7 Отметка верха наружных стен подвалов должна быть не менее чем на 150 мм выше планировочной отметки земли.

Если наружные стены первого этажа имеют деревянную обшивку или штукатурку по деревянной обрешетке, расстояние от низа обшивки (штукатурки) до уровня планировки должно составлять не менее 250 мм.

Литая асфальтовая гидроизоляция

3.31.
Литую асфальтовую гидроизоляцию надлежит проектировать из асфальтовых
материалов (раствора, мастики), наносимых в расплавленном (горячем) состоянии путем
розлива и разравнивания либо залива в швы или полости между отдельными
элементами сооружения.

3.32.
На горизонтальных поверхностях литую гидроизоляцию следует устраивать по
бетонной или щебеночной подготовке из одного или двух слоев асфальтовых мастик
или раствора, разливаемых, разравниваемых и уплотняемых по изолируемой
поверхности.

3.33.
Количество и толщину горизонтальных слоев литой гидроизоляции следует назначать
по табл. 4.

Таблица 4

Литая асфальтовая гидроизоляция

Назначение
гидроизоляции

Варианты

Толщина
отдельных слоев в мм

первого
слоя

второго
слоя

из
асфальтовой мастики

из
асфальтового раствора

из
асфальтовой мастики

из
асфальтового раствора

Против
капиллярной влаги

1

5-7

2

12-15

Против
гидростатического напора до 10 м

1

5-7

5-7

2

5-7

15-20

3

15-20

15-20

Против
гидростатического напора свыше 10 м,
а также при защите конструкций I категории при любом напоре
(до 30 м)

1

7-10

7-10

2

7-10

20-25

3

20-25

20-25

3.34. В случае устройства двухслойной гидроизоляции из
раствора и мастики слой мастики следует располагать со стороны действующего на
гидроизоляцию напора.

3.35. На
горизонтальных поверхностях по литой гидроизоляции необходимо предусматривать
защитную стяжку.

3.36.
На вертикальных и наклонных поверхностях литую гидроизоляцию следует устраивать
путем поярусной заливки асфальтового раствора или мастики в щель между изолируемой
поверхностью сооружения и опалубкой или ограждением из дерева, кирпича или
бетонных камней и плит. Опалубку, как правило, следует оставлять на месте в
качестве защитного ограждения литой гидроизоляции.

3.37.
Толщину вертикальной гидроизоляции (ширину щели) назначают в зависимости от
вида гидроизоляционного материала, вида ограждения и условий производства работ
(температура окружающего воздуха, высота одновременной заливки). В приведены рекомендуемые
значения ширины щели, причем нижние пределы можно принимать для асфальтовых
мастик, верхние – для асфальтового раствора.

Таблица 5

Ширина
щели в мм для заливки
асфальтовыми мастиками или растворами

Высота
одновременной заливки в мм

Ограждение

деревянное

каменное

Температура
воздуха в °С

5-15

выше
15

5-15

выше
15

До
200

35-40

30-35

40-45

40

200-400

40-45

35-45

45-50

40-45

400-600

50

45-50

50-60

50

В случае нагнетания мастики снизу вверх ширину щели можно
принимать вдвое меньше (15-20 мм).

3.38.
Уплотнение деформационных швов при применении литой гидроизоляции надлежит
проектировать в соответствии с п.
и
(, с-ф) настоящих Указаний. Уплотнение при пропуске через
гидроизоляцию труб, кабелей, анкеров и пр. следует проектировать в соответствии
с настоящих Указаний.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
