Расчет глубины ленточного фундамента под двухэтажный дом

Расчёт ширины подошвы

Каждый фундамент имеет две горизонтальные плоскости. Верхняя, соприкасающаяся со стенами, называется обрезом, а нижняя, контактирующая с почвой – подошвой. Определение размеров подошвы – главное в его расчёте. На видео Вы сможете увидеть процесс заложения нижней части фундамента.

Для безошибочного расчёта ширины подошвы, кроме веса строения, также надо знать вид грунта, на котором производится строительство. Несущая способность у каждого вида грунта своя. Её определают по таблице:

Мы узнали массу/вес постройки. Теперь, зная вид почвы, можно определить ширину основания монолита.

Общую массу строения увеличим на вес находящейся в нём мебели и несущей платформы, которая также будет оказывать давление на почву, возможный вес атмосферных осадков – снега.

Общая масса дома, учитывая дополнительные нагрузки, составила 200 т. Выбираем ширину подошвы равную ширине блочного материала – 50 см. Длина дома – 3000 см. 3000 умножаем на 50, итог 150000 кв.см. – площадь дома, которая будет оказывать давление на землю.

Наш дом построен на влажной глине. В среднем она воспринимает вес 2 кг/см2.

150000 умножаем на 2, получаем 300000 кг/см2 – максимальный вес, который выдержит данная почва. Наш дом весит 200 тыс. кг.

300000 – 200000 = 100 тыс. кг – запас прочности.

Грунт легко выдержит постройку, возможны даже дополнительные нагрузки. Ширина основания ленты составит 50 см.

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

1. Ленточное.
2. Свайное.
3. Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

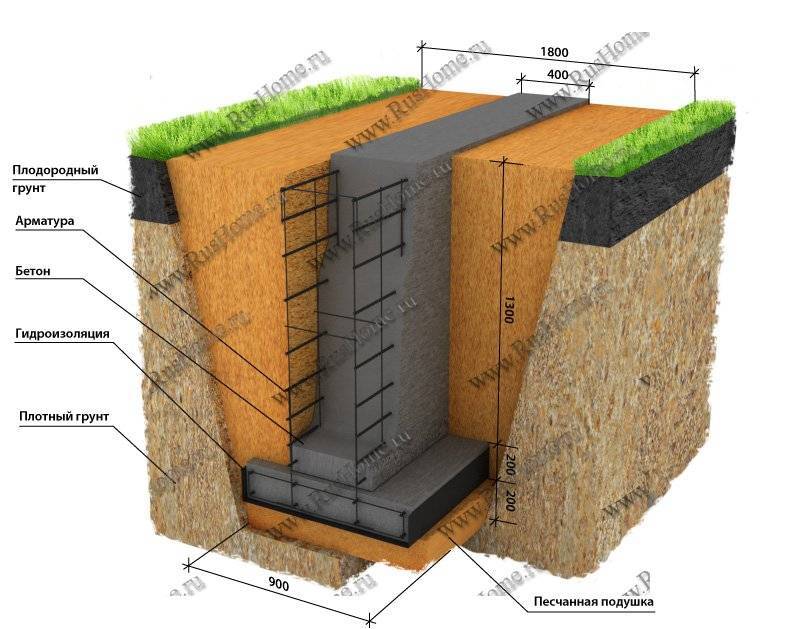

Ленточное основание

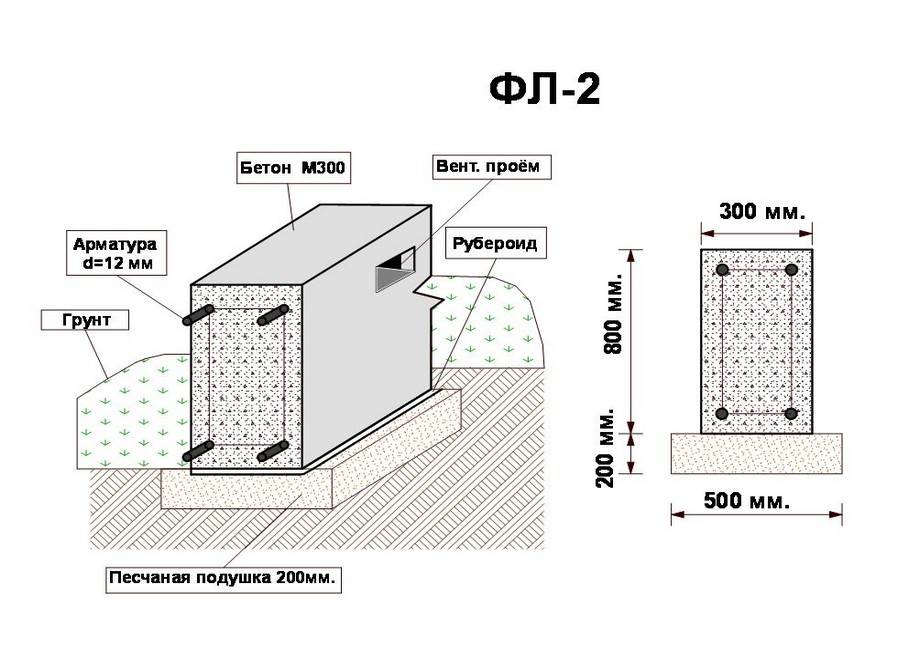

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

• Монолитные.
• Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

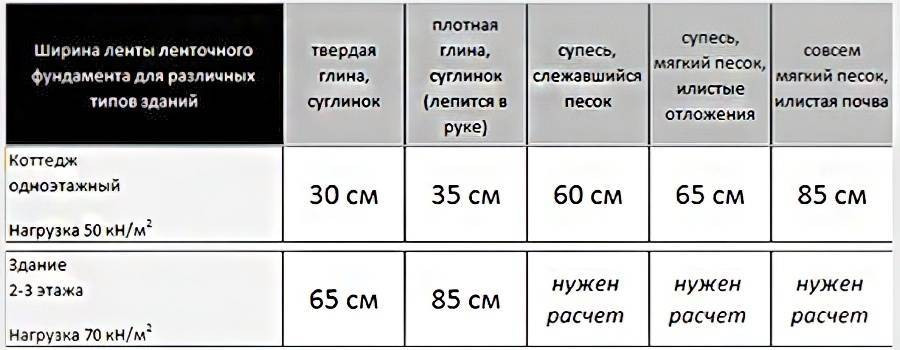

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

• Забивная.
• Буронабивная
• Винтовая.

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

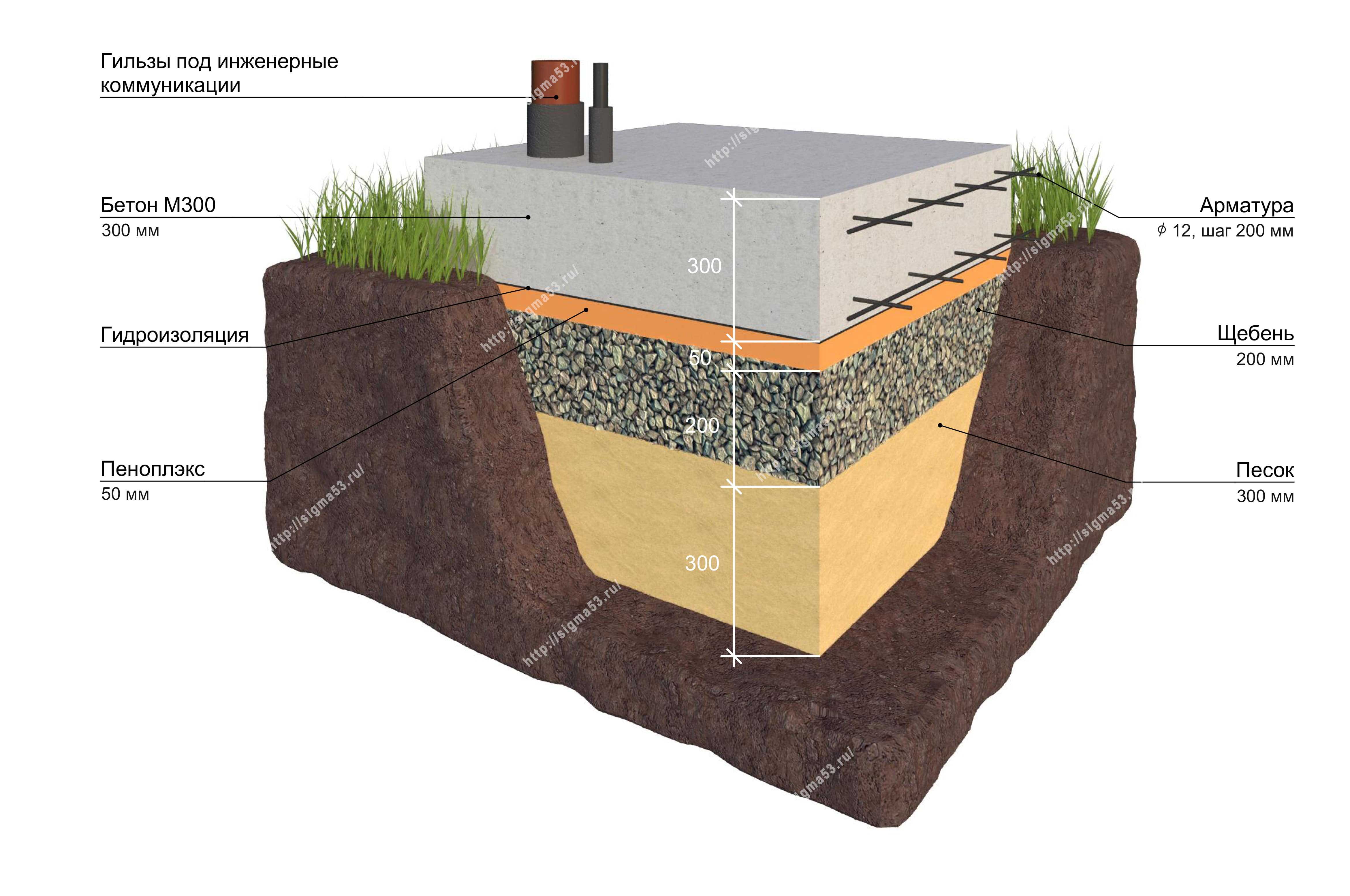

Плитный фундамент

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Виды ленточного фундамента

Виды фундаментов

Какие нагрузки влияют на фундамент

На основание всегда действуют две силы:

1. Нагрузка от самой конструкции.
2. Нагрузка от давления грунта.

При правильном расчете фундамент должен выдерживать вес дома, мебели, жильцов, снега и ветра, а так же давление от вспучивания почвы. Вес здания при планировании высчитывается в соответствии со специальными таблицами, в которых указан примерный вес того или иного материала. Высчитать, сколько весит дом, имея эти таблицы, несложно. Вес дома на 1 см2/кг должен превышать нагрузку, которую выдерживает грунт. Так для некоторых видов грунта эта нагрузка ровняется:

• Гравий и крупный песчаник — 3,5-4,5 кг/см2.
• Мелкий песчаник — 2-3 кг/см2
• Глинистая твердая почва — 3-6 кг/см2.
• Щебенка — 5-6 кг/ см2.

Делая расчет, не нужно забывать, что сама конструкция основания тоже имеет определенный вес. В любом случае расчет конструкции всегда индивидуален для различных участков и строений.

Все нагрузки на фундамент разделяют на постоянные (крыша, стены, балки перекрытий, гидроизоляция и т.д.) и временные (снежный покров, ветровые и т.д.).

Рассчитываются общая нагрузка (сам дом, фундамент, система утепления) и при эксплуатации (мебель, люди проживающие и т.п.).

После строительства дом дает усадку, как и фундамент. Почва под ним утрамбовывается и фундамент «проседает» — это значение называется осадкой. Если осадка будет неравномерной, то фундамент быстро растрескается и развалится. Чтобы этого избежать, нужно точно высчитать площадь фундамента, и рассчитать нагрузку на него.

Как высчитывается нагрузка на фундамент

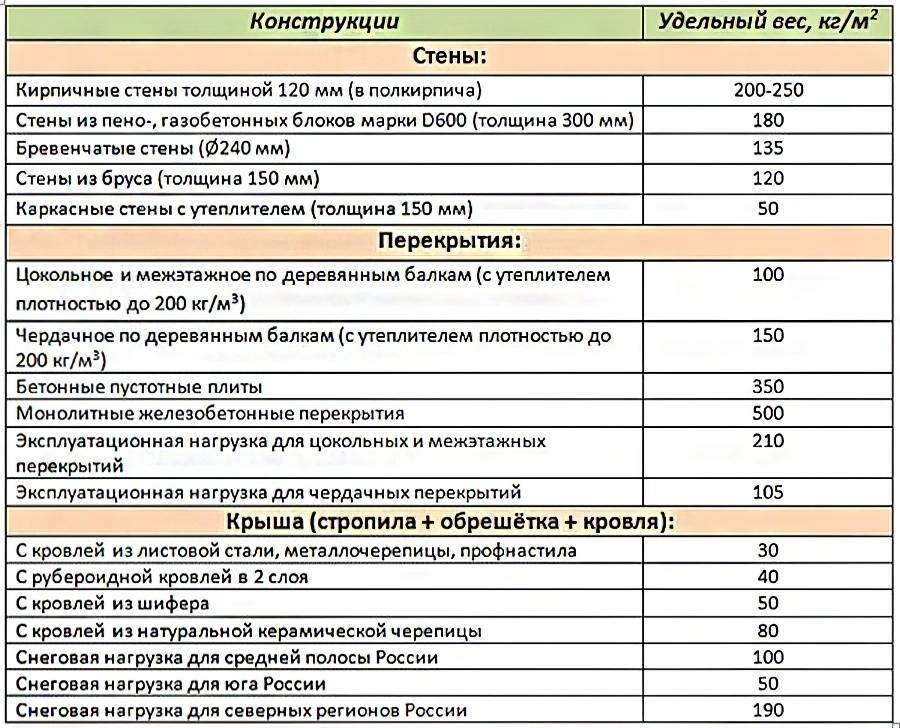

Определив размеры дома, несложно высчитать площадь фундамента под него. Это делается для правильного расчета нагрузки. Нагрузка зависит от того, из какого материала собирается дом. В нормативной строительной документации приведен удельный вес фундамента в зависимости от различных материалов:

• Кирпич и бетон — 1880-2200 кг/м3,
• Камень бытовой — 1600-1800 кг/м3,
• Вес стен деревянного дома:
• Каркасно — панельный — 30-50 кг/м2,
• Брусовый, оцилиндрованное и рубленное бревно — 70-100 кг/м2.

Для определения нагрузки важно знать вес перекрытий:

• Цокольные перекрытие — 100-300 кг/м2,
• Чердачные перекрытие — 150-300 кг/м2,
• Железобетонные перекрытие — 500 кг/м2.

Удельный вес кровли:

• Листовая сталь — 20-20 кг/м2
• Рубероид — 30-50 кг/м2
• Шифер — 40-50 кг/м2
• Керамическая черепица — 60-80 кг/м2.

Зная эти данные, можно высчитать примерный вес дома.

Посмотрим, как можно использовать эти показатели на реальном примере:

По плану будущий дом имеет размеры 8х5 с одной внутренней стеной. Высота здания 3м. Для того, чтобы узнать длину стен: 5+8+5=18 м. Высчитываем площадь стен: 18х3=54 м2.

Для вычисления пощади цокольных перекрытий составим произведение длины и ширины дома: 5х8=40 м2. Чердачные перекрытия имеют одинаковую площадь с цокольными, значит, тоже 40 м2.

Чтобы высчитать площадь кровельного перекрытия, нужно знать размеры листа. Пусть это будет лист 6Х2 м. Площадь: 6х2=12 м2. Всего будут использовано 8 листов: 8х12 =96 м2.

Зная эти цифры, легко можно сосчитать постоянную нагрузку на фундамент. Причем эту цифру нужно округлить до максимальной.

Следующим этапом рассчитывается вес и площадь фундамента

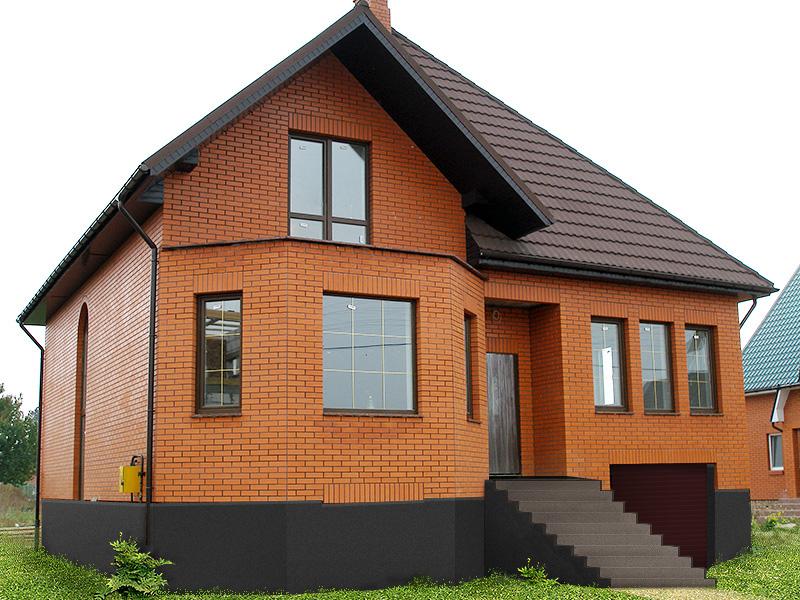

Какой высоты делать цоколь?

Некоторые домовладельцы считают, что если подвала не будет, то и цоколь ни к чему, можно делать фундамент заподлицо с землей.

Это ошибка. Главная задача цоколя – изолировать фасад от контакта с грунтом. А чтобы почвенные воды не поднимались из земли по бетону капиллярным путем, между фасадной и цокольной стеной укладывают слой рубероида.

Цоколь должен быть достаточно высоким независимо от материалов фасада: древесина, пено- и шлакобетон, кирпич в одинаковой мере страдают от воды.

Кроме защиты стен дома от разрушения цоколь решает и другие задачи:

• оберегает фасад от загрязнений (из-за близости земли нижняя часть дома страдает от них в наибольшей степени);
• защищает обшивку от механических повреждений (цокольная облицовка на порядки прочнее фасадной);
• компенсирует усадку из-за нагрузки от дома;
• изолирует от вредных воздействий перекрытие подвала (чаще всего деревянное);
• повышает теплоизоляционные характеристики подвала;
• придает облику дома эстетическую завершенность.
• обеспечивает его полноценную вентиляцию (продухи обычно располагаются в цокольной части фундамента);

При проектировании цоколя следует учитывать климат (среднюю температуру в холодное время), среднегодовое количество осадков. Можно определить минимальную высоту цоколя для своего участка эмпирически: в течение нескольких зим измерять глубину снежного покрова и к среднему значению добавить 10 см запаса.

Минимальная высота цоколя над землей по СНиП для южных областей – 20 см (лучше 30-40). Если дом деревянный, предпочтительно расстояние от поверхности земли от 50 до 90. При наличии подвального этажа рекомендуемая высота цоколя может достигать 2 метра.

Высокий цоколь обходится дороже низкого из-за увеличения объема работ по бетонированию. Но при расчетах экономия стоит на втором месте, на первом месте – прочность и эксплуатационные характеристики, которые во многом зависят от материала фасада.

На высоту цоколя влияет также его положение относительно фасадной стены. Есть три варианта:

западающий – плоскость цоколя утоплена внутрь относительно фасада. Возможен только если толщина фасадной стены достаточно большая;

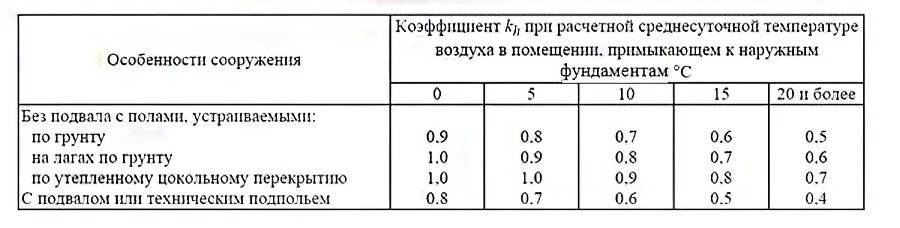

Глубина фундамента для двухэтажного дома в зависимости от типа почвы

Устройство фундамента

Существует специальная классификация грунтов, предполагающая их разделение на несколько групп:

• пучинистые. Это мелкопесчаная почва, суглинки и т.д. Они склонны к расширению вследствие промерзания, поэтому будут выталкивать содержимое, способствуя нарушению его геометрии и положения;
• непучинистые – к таким относятся скальные и полускальные породы;
• слабопучинистые. Здесь речь идет про крупнообломочные фракции. К этой категории относятся и крупные, средние гравелистые пески.

Чем больше пучинистость, тем глубже должна располагаться подошва. Так вы получите гарантию устойчивости и долговечности базы. На пучинистых почвах углублять ее рекомендуют на 1 метр и более.

Расчет фундамента

Типы фундамента

В строительстве применяются различные типы фундамента, выбор которых зависит от множества факторов.

Свайный

Сваи – это самый крепкий на сегодняшний день материал, используемый для постройки дома. Они подходят для возведения строений даже на местности со слабым грунтом. Для каждого типа почвы применяют свой тип свай.

Глубина свайного фундамента должна составлять от четырех метров – для одноэтажной постройки и до восьми метров – для двухэтажных строений и зданий с более чем двумя этажами.

Столбчатый

Глубина столбчатого фундамента может изменяться, если будут изменяться такие параметры, как:

По всему периметру основания и в местах расположения несущих балок перекрытия вкапывают бетонные столбы. Расстояние между ними должно быть около 2 м. Сверху их покрывают рубероидом, что обеспечивает надежную гидроизоляцию.

Таким образом, мы видим, что глубина фундамента для двухэтажного дома может быть различной, и зависит от множества посторонних факторов.

Свайный фундамент для дома из газобетона

Предпосылкой для устройства фундамента на сваях служат залегающие близко к поверхности грунтовые воды. Отличие от столбчатого заключается в меньшем диаметре свай, но большей их длине, а также материалом изготовления.

Выделяют сваи винтовые и буронабивные.

Винтовые сваи

(стоимость при диаметре лопасти в 200 мм и длине в 1500 мм – 850 руб/шт, при длине 4 500 мм – 1 400 руб/шт). Используются на слабонесущих, просадочных, пучинистых грунтах или в том случае, если рельеф участка под строительство отличается перепадами высот.

Буронабивные сваи

(стоимость при диаметре 150 мм – 3 800 руб/шт, при диаметре 200 мм –5 100 руб/шт). Применяются на таких типах грунта как песок, суглинок, супесь, глина, торфяной грунт. При этом буронабивные сваи выдерживают нагрузку до 10 тон.

Установленные сваи любого вида соединяются друг с другом с применением монолитного ростоверка.

Технология установки свай достаточно сложная, но себестоимость изготовления фундамента наиболее низкая, в сравнении с перечисленными видами фундаментов.

Как видим, выбрать есть из чего, но, тем не менее, есть общие правила, которым должны соответствовать все виды фундамента.

Факторы для выбора типа ленты

Экономика домостроения – это ключевая статья расходов в любом деле по возведению собственного жилья. Подавляющее большинство российских граждан возводят 1-2 – этажные дома самостоятельно. Чтобы успеть в короткие сроки и не слишком поиздержаться, выбирают ленточный тип фундамента.

На сегодняшний день широкое распространение получили 3 типа ЛФ:

1. Сборный.
2. Монолитный.
3. Комбинированный.

Какой из них выбрать, зависит от особенности места возведения дома и финансовых возможностей собственника.

Сборный

Лента собирается из блоков, например, ФБС 24-4-6 (фундаментный блок стеновой длина 2,4 м, ширина 0,4 м, высота 0,6 м.). Как правило выкапывается траншея, как и под монолитный фундамент. Грунт не утрамбовывают, насыпают песчаную подушку, толщиной 10-15 см. Иногда песок заменяют отсевом или крупным гравием, фракции 5-10 мм.

Блоки распределяются в стык, друг за другом. Монтажные петли загибают кувалдой. Стыки и межслойное пространство заполняют цементным раствором

Если строить ленту из более мелких блоков, то здесь особое внимание следует уделить марке раствора, который должен быть не менее М100

Преимущества:

• высокая скорость возведения;
• меньшее подготовительных работ;
• строительство можно вести в любое время года.

Недостатки:

• некоторые стыки после осадки могут разойтись, после чего будет проникать влага и холод;
• неравномерное распределение нагрузки на разные точки фундамента;
• низкая несущая способность, в сравнении с монолитной лентой.
• короткий срок службы.

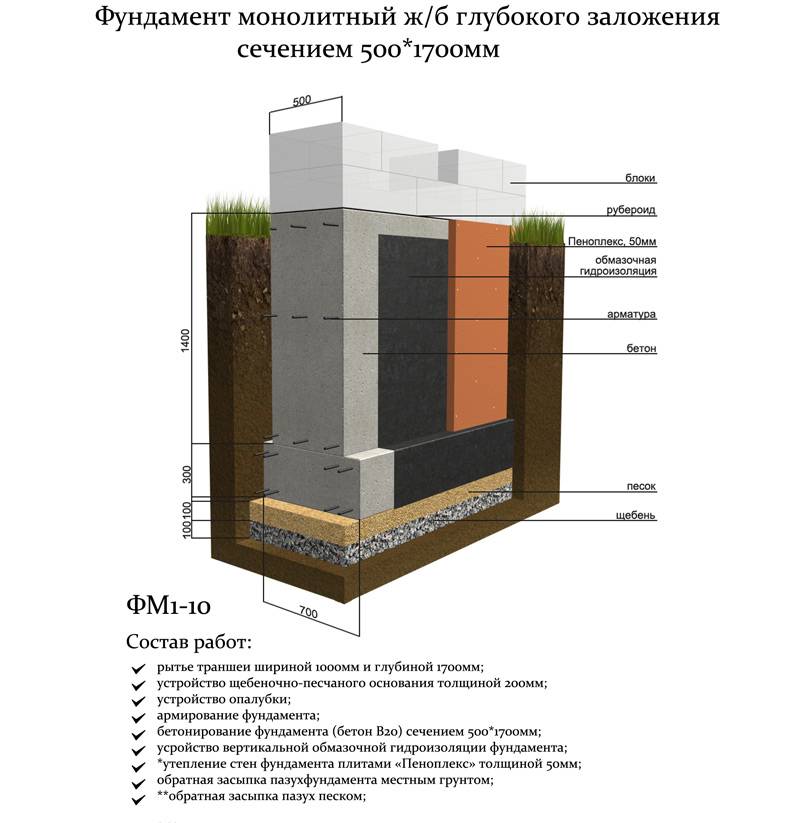

Монолитный

Более сложный вид фундамента, чем сборный. Обладает превосходной технологичностью и высокими эксплуатационными характеристиками. Но для возведения требует длинный перечень подготовительных работ.

Например, необходимо сделать подушку из щебня и песка, возвести опалубку и собрать армированный пояс из арматуры.

Преимущества:

• можно сделать самостоятельно, даже 1-му человеку;
• не требует сильного заглубления;
• высокая несущая способность;
• хорошо держит тепло;
• устойчив к перепадам температур.

Недостатки:

• довольно трудоёмкий процесс;
• длительный срок высыхания бетона;
• строить можно только в тёплое время года;
• высокая стоимость возведения (в сравнении с комбинированным и сборным аналогами).

Сооружать монолитный ленточный фундамент под 2-этажный дом рекомендуется на скалистых, песчаных и глинистых грунтах.

Комбинированный

Здесь сочетаются монолитный и сборный типы ленточных оснований. Например, контур собирают из блоков, а опорные подушки и стены подвала делают из раствора.

Некоторые заливают верхний монолитный пояс, чтобы выровнять поверхность под стены. Он также делается с помощью опалубки и арматуры.

Преимущества:

• легко возводится;
• относительно недорогой;
• разрешает вносить корректировки.

Недостатки:

• строить можно в тёплое время года;
• требуется помощь третьих лиц.

Возводить сборный фундамент под 2-этажный дом рекомендуется на скалистых или песчаных грунтах.

Тонкости монтажного процесса

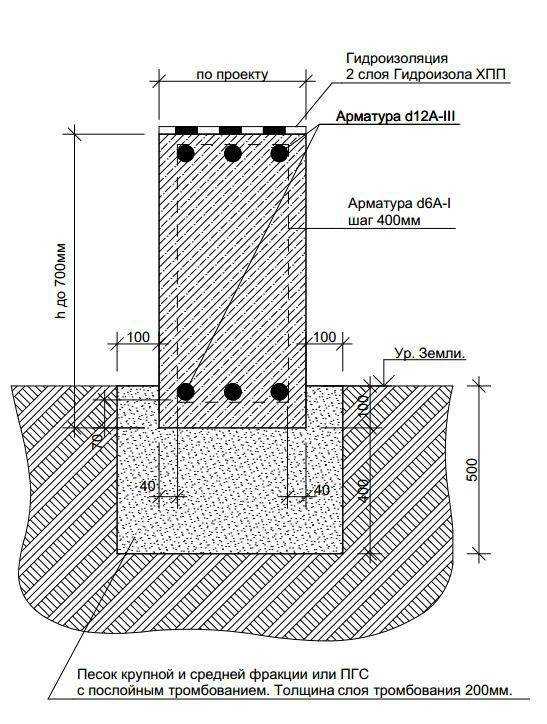

Монтаж фундамента для двухэтажного дома

Глубина фундамента для дома среди всех перечисленных вариаций наиболее широкое распространение получила первая, поэтому рассмотрим подробнее особенности строительных работ. Прежде всего отметим параметры: габариты, глубину ленточного фундамента для двухэтажного дома:

• ширина – на 10 см больше толщины несущих стен. Этого достаточно для последующего выполнения наружной отделки;
• высота – 30 см – оптимально;
• глубина – от 50 см и более, если в этом есть необходимость ввиду особенностей почвы.

После завершения рытья котлована его дно тщательно утрамбовывается, заполняется яма на 1/3 перемешанным щебнем и песком мелкой фракции. Сыпучий материал нужно периодически увлажнять, так подушка результативнее уплотняется. Примерная высота 15-20 см. Далее настилается гидроизоляционный материал с нахлестом на стенки ямы, можно использовать обычный полиэтилен. Поверх можно налить небольшой шар цементного раствора, чтобы обеспечить фундаменту максимальную защиту от влаги.

Следующий этап – опалубка

Она собирается из досок шириной 4-5 см, должна возвышаться над уровнем земли на 30 см. Это пространство впоследствии станет цоколем.

Теперь можно приступать к установке арматуры. Лучше использовать ребристые прутья, потому как они прочнее удерживают бетонный раствор, которым впоследствии будут заливаться. Длинные пруты располагаются вдоль котлована на расстоянии 30 см (по 5 см отступа от каждого края), а короткие – перпендикулярно в верхней и нижней части с шагом в 25-30 см.

Соединять элементы каркаса можно сваркой и вязкой, используя специальную проволоку и крючки. Последний метод считается более предпочтительным. Специалисты говорят о том, что соединения сваркой имеют меньшую прочность, по причине нарушения целостности металла.

Для приготовления бетонного раствора, которым впоследствии осуществляется заливка арматурного каркаса, используется цемент высокой марки. Это обеспечивает должную прочность застывшего фундамента, соответственно – устойчивость жилища. Заливка выполняется слоями по 15 см толщиной. Каждый из них нужно хорошо разровнять и дать ему время для полного застывания, накрыв пленкой.

Опалубка снимается через 7-10 дней после завершения заливочных работ, полного обустройства фундамента. Через этот же промежуток времени можно продолжать строительство, будучи полностью уверенными в должной прочности основания.

Завершающий этап – гидроизоляция фундамента

На застывший бетон наносится жидкое стекло или битумная мастика, после чего поверх наклеивается рубероид или используя современные материалы Гидроизол или Техноэласт

Важно обеспечить плотное прилегание гидроизоляции по всей поверхности, поддерживая ее максимальную эффективность. Оставшиеся свободные пространства (пазухи) заполняются мелким песком. Он периодически смачивается и тщательно утрамбовывается

Он периодически смачивается и тщательно утрамбовывается.

Разобравшись, какая глубина ленточного фундамента для двухэтажного дома считается оптимальной, изучив последовательность и тонкости выполнения монтажных работ, остается рассчитать объем необходимого материала. Здесь поможет проект здания с указанием количества и типов стен, их длины и ширины.

Схема составляется в обязательном порядке с отметкой всех значимых параметров и размеров. Закупать материалы необходимо с небольшим запасом, чтобы не останавливать монтажный процесс по причине их нехватки

Обратите внимание на диаметр арматуры – он определяется величиной нагрузки, приходящейся на фундамент, может колебаться в пределах 0,8-15 мм

ленточный фундамент для двухэтажного дома

Watch this video on YouTube

Как сделать проливной пол?

Проливной пол предназначен для удаления воды в моечном и парильном отделении бани. Его конструкция представляет собой дощатый настил, доски которого неплотно укладывают на лаги.

Во время мытья и уборки вся вода, попавшая на пол, стекает сквозь щели в подполье. Сделать такие полы своими руками несложно.

Требования

Устройство протекающих полов должно отвечать следующим требованиям:

1. Проливной пол должен состоять из идеально ровных досок без прогибов верхней горизонтальной поверхности. В противном случае на ней будет скапливаться влага, что негативно отразится на состоянии древесины.
2. Ширина щелей должна быть не менее 3 мм и не более 5 мм.
3. Лаги делают из бруса, который укладывают на цоколь и промежуточные опоры. Делать это можно по-разному, главное чтобы балки были строго зафиксированы и не имели свободы смещения.
4. Все деревянные детали пропитывают влагостойкими антисептиками. Такие средства можно найти на любом строительном рынке.
5. Половые доски обрабатывают рейсмусом. С верхних продольных граней снимают фаски. Доски должны быть гладкими, чтобы не травмировать босые ступни посетителей бани.
6. Половицы укладывают на лаги без всякого крепежа. Их можно снимать и мыть с последующей просушкой.
7. Между крайними половицами и стенами обязательно выдерживают зазор шириной 20 мм.
8. Оптимальный уклон пола для полноценного удаления воды выдерживает в пределах перепада высоты 1 см на 1 п.г. м поверхности досок.

Инструменты

Для изготовления и установки проливного пола потребуются следующие инструменты:

• пила;
• электролобзик;
• рейсмус;
• шлифмашинка;
• стамески, молоток;
• рулетка;
• угольник;
• уровень;
• карандаш.

Материалы

Для устройства проливных полов потребуется:

• доска сухая обрезная сечением 100 х 25 мм;
• брус 50 х 50 мм;
• рубероид;
• защитная пропитка для деревянного пола.

Пошаговая инструкция устройства

Установка проливных полов состоит из нескольких этапов:

Подготовительные работы

Подготовку под протекающий настил начинают производить сразу по окончании фундаментных работ:

1. В центре моечного и парильного отделения закладывают сливную трубу с трапом. Её выводят за пределы бани в сливной приямок.
2. Грунт вокруг трапа засыпают слоем щебня и песка с последующим послойным трамбованием.
3. Поверх подушки делают цементную стяжку. Выдерживают уклон покрытия от центра вверх по периметру площадки с перепадом высоты 20 – 30 мм.

Во время приготовления цементного раствора для стяжки в него добавляют жидкое стекло. Это делают для получения влагостойкого цементного поддона.

Правильная установка лаг

Лаги устанавливаются следующим образом:

1. Брус распиливают на отрезки равные по длине пролёту между стенами отделения бани.
2. Лаги опирают на цоколь и дополнительные столбики, подкладывая рубероид.

Монтаж половиц

Как производится:

• доски пропускают несколько раз через рейсмус, добиваясь идеально гладкой и ровной лицевой поверхности половиц;
• древесину покрывают пропиткой с помощью кисти;
• половицы укладывают на лаги согласно требованиям к проливным полам (читайте выше).

Возможные ошибки и советы

При самостоятельном возведении полов обратите внимание на следующее:

1. Покупка дешёвой невыдержанной древесины приведёт к тому, что полы, сделанные из неё, быстро придут в негодность. Нужно приобретать только сухие доски и брус.
2. Пренебрегать пропиткой дерева категорически нельзя. Необработанные доски могут деформироваться от повышенного уровня влажности и перепада температуры.
3. Необработанная рейсмусом поверхность досок может со временем начать занозить ступни людей. Перед установкой половиц их лицевую поверхность нужно довести до идеально гладкого состояния.
4. Слабая вентиляция в парном и моечном отделениях бани может вызвать процессы гниения древесины и скопление неприятного запаха. Нужно осуществлять постоянный контроль состояния продухов и вентиляционных отверстий.
5. После каждого посещения бани нельзя оставлять доски во влажной среде, их надо тщательной просушить. Половицы снимают с лаг и выносят на открытый воздух.
6. Чрезмерно плотное примыкание половиц друг к другу даёт возможность задерживаться воде на полу, что приводит к потере геометрии досок. Можно использовать Т-образные полимерные прокладки толщиной 3 – 5 мм, которые вставляют между досками через каждые 400 – 500 мм.

О том, как сделать проливные полы для бани, расскажет видео:

Пример самостоятельного расчёта ширины ленточного фундамента

Расчет фундамента

Расчеты производятся по определенным формулам, учитывается материал и особенности дома, а также ряд геодезических факторов. Размеры фундамента для дома из кирпича, шлакоблока или бетона будут отличаться, поскольку массы материалов различны и оказывают разное давление на грунт.

Для расчета площади основания нужно знать общую массу дома. В таблице удельный вес строительных материалов

Простое вычисление

Без учета дополнительных индивидуальных особенностей глубина установки фундамента может быть вычислена по стандартной формуле, где 0,8 метра необходимо умножить на количество предполагаемых этажей — итого 1,6 метра.

Толщина фундамента в классическом варианте равняется предполагаемой толщине несущих стен плюс 15 см. Однако стоит знать некоторые параметры, которые могут менять этот показатель:

• рыхлость почвы;
• площадь подошвы;
• общая масса конструкции.

Толщина фундамента в зависимости от грунта и этажности

Точное вычисление

Для более точного расчета его глубины необходимо знать:

• Вид грунта (песчаный, глина, супесь). Плотность грунта
• Точка промерзания почвы. Ее необходимо знать, чтобы глубокое промерзание рыхлой, наполненной влагой почвы не разрушило основание. Однако, если здание строится на довольно сухих землях или слабопучнистых, этот показатель не имеет значения. Глубина промерзания грунта в некоторых регионах
• Высота водоносных слоев. В ситуации близкого расположения водоносного слоя его глубина должна быть минимальной, с целью гидроизоляции.
• Проживание в доме.

За основу берется глубина промерзания грунта вашей зоны. К этому значению нужно добавить 150 мм, если дом будет деревянный или 350 мм, когда кирпичный.

Вычислим для начала глубину одноэтажного дома. Берем глубину промерзания в московской области с грунтом мелкий песок. Она составляет 1,34 м. Дом будет кирпичный, следовательно добавляем еще 35 см и получаем 1,69 м.

Существует зависимость глубины фундамента и температуры в помещении. Эта зависимость выражена в коэффициентах и приведена в таблице. По ней чем выше температура в доме тем менее глубокий нужно делать.

Зависимость температуры в помещении и глубины устройства фундамента

У нас будет пол на лагах по грунту с температурой не ниже 20. Отсюда получается 1,69*0,6≈1 метр. Достаточно фундамент заглубить на 1 метр.

Теперь для двухэтажного. Масса дома будет почти в 2 раза больше, поэтому он должен быть прочней. По правилу, написанному выше, заглубление должно быть равно 1,6 метра. А это ниже точки промерзания, что вполне устраивает.

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод

Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

• коробки,
• перекрытий,
• крыши,
• снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример

Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

• γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
• R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
• F – максимальная нагрузка дома (185 000 кг);
• γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

• V – объем раствора в м³;
• h – высота (м);
• b – ширина (м);
• l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.
