Горизонтальная гидроизоляция фундамента

Гидроизоляция ленточного фундамента – методы

Последовательность работ

Независимо от того, какой материал выбран, работы выполняются по одному и тому же принципу.

Этапы выполнения гидроизоляции:

Выбор материала и метода его нанесения
Тщательная подготовка поверхности – высушивание, очистка, выравнивание
Нанесение подготовительного слоя (не все методы требуют этого) – обмазка мастикой, клеем, грунтовка бетона и т.д.
Монтаж гидроизоляционного материала – напыление, оклеивание, распределение кистью или валиком, крепление другими способами
Ожидание полного высыхания/твердения
Нанесение повторного слоя (если технология предусматривает)

Эффективные способы гидроизоляции фундаментов ‒ Технология гидроизоляции в зависимости от типа основы

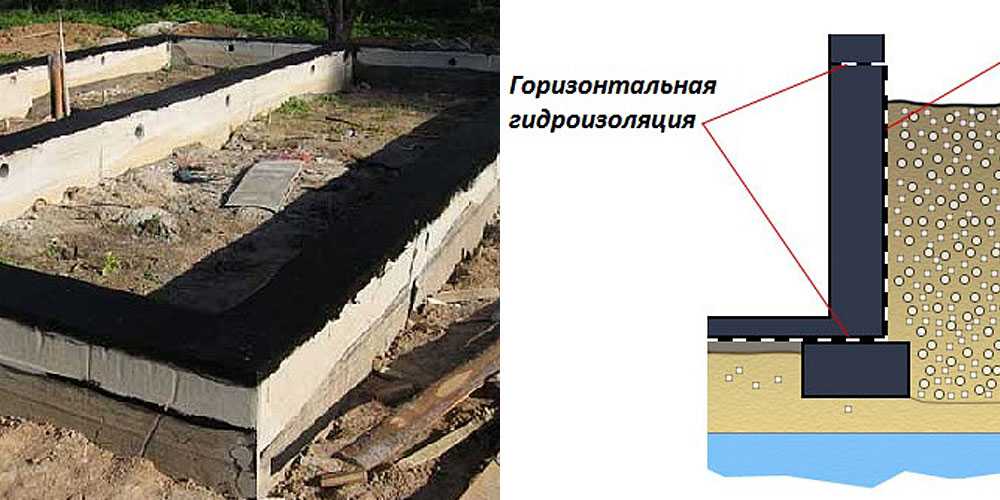

Выполнение горизонтальной гидроизоляции

Изолированию цокольного этажа от попадания влаги следует уделить особое внимание, так как он наиболее тесно контактирует с факторами внешней среды и поверхностью земли. От качества выполнения гидроизоляционных работ зависит благоустройство дома и его долговечность. Технология горизонтальной обработки цоколя защитным материалом выглядит следующим образом:

Технология горизонтальной обработки цоколя защитным материалом выглядит следующим образом:

на заранее очищенный от мусора и выровненный пол укладывается песчаная подушка;
полученный слой песка утрамбовывается, после чего покрывается щебенкой и умеренно увлажняется;
затем проводится процедура армирования фундамента при помощи специальной сетки;
конструкция тщательно бетонируется. Толщина смеси не должна быть меньше 5 см;
в бетонный состав укладывается гидроизоляционный материал (рубероид, стеклоизол);
швы заделываются клеевой смесью;
после этого полы выстилаются утеплителем, который сверху покрывается армирующей сеткой;
готовая конструкция снова заливается бетонным раствором, а периметр цокольного помещения отделывается уплотняющей лентой.

Данная инструкция по выполнению гидроизоляционных работ довольно проста в выполнении, поэтому на нее тратится минимум времени.

Любое здание, в котором присутствует подвал, обязательно требует ограничения цокольного этажа от возможности проникновения внутрь помещения влаги. Самую большую опасность для стен постройки представляют воды, находящиеся в глубинах земли, поэтому меры в виде проведения горизонтальной гидроизоляции просто необходимы

Важно подойти к этому вопросу рассудительно, иначе в дальнейшем из-за дефектов в отделке цоколя может пострадать конструкция самого дома

Выбираем изоляцию для фундамента

Фундамент изолируют от влаги на этапе укладки Бетон при воздействии небольшого количества влаги, увеличивает свою прочность, но он имеет свойство по капиллярам поднимать влагу вверх, из-за этого стены будут напитываться влагой.

В современном фундаменте используется арматура, которая будет разрушаться при воздействии влажности. Зимой, накопленная влага превращается в лед, расширяется, при этом нарушаться целостность фундамента. Соли, присутствующие в грунтовых водах также негативно действуют на основание домостроения.

В зависимости от уровня грунтовых вод, выбирают один вид изоляции, или комбинируют несколько видов:

проводят мероприятия по защите верхнего слоя фундамента там, где он будет стыковаться со стенами;
закладывают защиту под основание;
если подземные источники воды находятся близко к поверхности, защищают сверху и снизу, предварительно обустроив дренаж.

Технология выполнения горизонтальной гидроизоляции фундамента

Горизонтальная изоляция выполняется в следующей последовательности:

В первую очередь необходимо подготовить поверхность и выполнить все необходимые подготовительные работы. Так если мембрана будет укладываться для защиты от подземных грунтовых вод, то она должна укладываться на подготовленную засыпку из песка. Для этого поверхность ровняют и засыпают песком.
Далее на песок необходимо уложить слой геотекстиля так, чтобы нахлест материала на стыках составлял около 15 см.
Затем укладывается мембранная пленка. Стыки пленки должны составлять около 10 см, а их сварка должна осуществляться при помощи полуавтоматического сварочного механизма или ручного термофена.
После укладки мембраны, необходимо проверить качество швов, и если все в порядке, то поверх нее укладывают дополнительный слой геотекстиля. Проверка гидроизоляции осуществляется следующим образом: делается прокол пленки в одном месте и с помощью специального компрессора нагнетают воздух под пленку. Давление воздуха должно держаться приблизительно 20 минут, в противном случае необходимо искать некачественный шов с использованием мыльной воды, после чего его дополнительно проклеивают и проверяют заново.
В завершение укладывают пленку из полиэтилена (200 мкм) и покрывают ее стяжкой из бетона или цемента. Это делается для того, чтобы предотвратить проникновение бетона в геотекстиль и уменьшить шанс повреждения гидроизоляции во время сезонных подвижек грунта.

Заглубленный ленточный фундамент

Для того чтобы соорудить заглубленный ленточный фундамент, выполняют следующую работу:

Выбирают площадку
Роют котлован
Устанавливают опалубку
Армируют
Заливают раствор

На выбранной площадке копают котлован глубиной немного больше полутора метров. 1,5 метра, это глубина промерзания в центральных районах России. В северных районах надо копать еще глубже.

Можно использовать и готовые железобетонные блоки, но для этого нужна подъемная техника. С блоками строительство идет гораздо быстрее.

Описанные фундаменты самые распространенные в малоэтажном строительстве, но есть и другие.

Плитный фундамент

Плитный фундамент представляет собой бетонную плиту, на которой строится дом. Для сооружения такого фундамента потребуется сделать следующую работу:

Выемка в земле может быть глубиной в 20 сантиметров. На дно насыпается подушка и утрамбовывается каждый слой. Затем необходимо сделать гидроизоляцию. Для этого, обычно используют рубероид, располагая листы внахлест. Швы обрабатываются паяльной лампой.

После того как бетон станет твердым, нужно выполнить гидроизоляцию и наверху плиты. Для этого тоже используют рубероид. Затем, верх фундамента утепляется.

Плитный фундамент позволяет строить дома тогда, когда грунт пучинистый.

Свайный фундамент

Такой фундамент тоже применяют в малоэтажном строительстве. Для его изготовления нужно:

Выбрать место для будущего дома
Разметить его
Пробурить или выкопать скважины
Опустить в них трубы, сделанные из рубероида
Залить бетон
Установить опалубку под ростверк
Залить ростверк

Если есть возможность использовать винтовые сваи под дом, то копать скважины нет необходимости. Сваи просто вкручиваются в грунт согласно проведенной разметке.

При сооружении бетонных столбов, в скважину опускают изготовленную из рубероида трубу, затем каркас из арматуры. Потом замешивают раствор из 1 части цемента, 3 частей песка и 5 частей щебня и заливают его в скважину.

После того как бетон в каждой скважине застынет, их все соединяют перемычками, которые называются ростверк. Для этого, между сваями устанавливают опалубку, выполняют армирование и заливают бетоном.

В случае с винтовыми сваями, ростверк делают и из металла.

Судя по отзывам о винтовом фундаменте, он имеет невероятно высокую скорость строительства. Возведение стен можно начинать сразу же после завершения фундамента без каких-либо периодов ожидания. Такую фундаментную основу можно возводить практически на любом типе грунта.

Дренаж вокруг фундамента

Труба заворачивается в специальную ткань и засыпается гравием и песком. Ткань и присыпка не дадут отверстиям заилиться, и такой дренаж служит долго. Дренажные трубы нужно вывести в специальный колодец.

Резюме

Выбирая фундамент для дома, нежно внимательно рассмотреть достоинства и недостатки каждого из них.

Плитный фундамент позволит построить дом на пучинистом грунте.

А свайный фундамент может спасти даже в тех случаях, если верхний слой почвы, казалось бы, совсем непригоден для строительства.

Соорудив нужный фундамент по всем правилам, вы соорудите для своего будущего дома прочное и надежное основание. И он простоит на нем долгие годы.

Видео о постройке фундамента для дома

Строительство ленточного фундамента под дом

Изготовление опалубки и заливка фундамент

Армирование и опалубка мелкозаглубленного ленточного фундамента

Что нужно учесть

Ленточный фундамент представляет собой замкнутую «ленту» из железобетонных блоков или монолитного железобетона (реже из кирпичной или бутовой кладки). Такой тип основания хорошо сопротивляется силам морозного пучения и перекосам.

При строительстве ленточного фундамента важна гидроизоляция. Правильно подобранная защита сохранит прочность фундамента и обеспечит долгий срок службы.

Отсутствие гидрозащиты, наоборот, приведет к негативным последствиям. Вред может быть от сырости в доме до трещин в фундаменте и стенах.

Фундамент – ответственная часть дома и от его прочности и надежности зависит всё строение. По этому гидрозщита фундамента – важный и ответственный этап строительства.

Защита гидроизоляционного слоя

Разновидности фундаментов

Гидроизоляция фундамента различными материалами

Рассмотрим, какие материалы лучше всего использовать для обустройства гидроизоляции фундамента внутри подвала. Условно их можно распределить на две группы:

наплавляемая;
обмазочная (окрасочная).

Учитывая особенности фундаментного основания, почвенного состава и применяемых для гидроизоляции материалов, наносят их несколькими способами.

Проникающая

Выполняется специальными материалами, обладающими способностью проникать в поры бетонной поверхности или кирпичного камня. В их составе содержатся полимеры на основе цемента. Вступая в контакт с водой, гидроизоляционный материал формирует массу, заполняющую микротрещины в стенах.

Чащей всего из данной группы материалов используют Пенетрон, обладающий неограниченным эксплуатационным периодом. Смесь наносят на увлажненную поверхность бетонной конструкции, она заполняет микропоры, кристаллизируясь внутри и тем самым препятствуя проникновению влаги. С помощью такого способа гидроизоляции, рекомендованного для фундамента с подвалом из фбс, увеличивается показатель прочности поверхности и ее устойчивости к образованию коррозии.

Цементные смеси

Их применяют вместе с проникающим материалом. Смеси на основе цемента отличаются максимальным уровнем адгезии, выпускаются в виде сухих материалов или с добавлением полимерных эмульсий.

Жидкая

Применяется для обработки пола подвального помещения и для изоляции снаружи. Такую мастику не рекомендуется наносить на стены, так как по ней плохо крепятся отделочные стройматериалы, а креплениями можно нарушить целостность слоя.

Рулонная

Оклеечные материалы, применяемый в комплексе с пропиткой на основе битума. Защита создается на поверхности пола, но фундамент при этом остается под воздействием влаги. Укладка выполняется с применением газовой горелки.

Чаще всего используются рубероид, Акваизол, гидроизол. Такой вариант гидроизоляции отлично подходит для ленточного фундамента с подвалом или без.

Мембранная

Такая гидроизоляция фундамента с подвалом или без него выполняется одним из вариантов с учетом уровня грунтовой влаги:

полимерный пленочный. Толщина материалов 0.2 мм. Используется в случае, когда уровень пола находится выше воды в почве;
профилированный. Рифленый листовой материал из многослойного полиэтилена. Применяется, когда УГВ превышает высоту пола. Материал фиксируется к стенам, способен долгое время сдерживать воду.

Инъекционная

Разновидностью проникающей гидроизоляции считают инъекционную защиту фундамента и стен подвала. С помощью такого способа защищаются внутренние поверхности и несущие конструкции. Рекомендуется использовать при сильной течи воды или на дефектных участках бетонной поверхности.

Метод дорогостоящий, но надежно защищает стены, избавляя от необходимости в будущем выполнять ремонтные работы. В качестве инъекторного состава используют смеси на основе цемента или полиуретана, способные расширяться и вытеснять влагу из микропор. Работы по нанесению проводятся в несколько этапов:

в шахматной последовательности в бетонной стене делаются отверстия, в которые закладывается инъекторный состав;
поочередно к каждой точке подсоединяется насос, под определенным давлением подающий смесь.

Жидкое стекло

Универсальный метод, используемый для конструкций из бетона, стали и древесины. Основное сырье отличается следующими достоинствами:

обладает глубоким проникновением, застывает быстро, заполняет пустотные участки полностью, снаружи кристаллизируется. Времени для проведения работ и исходных материалов требуется минимальное количество;
снижается впитываемость влаги;
создается химическая и биологическая защищенность для стен.

По химическому составу жидкое стекло бывает натриевым или калиевым.

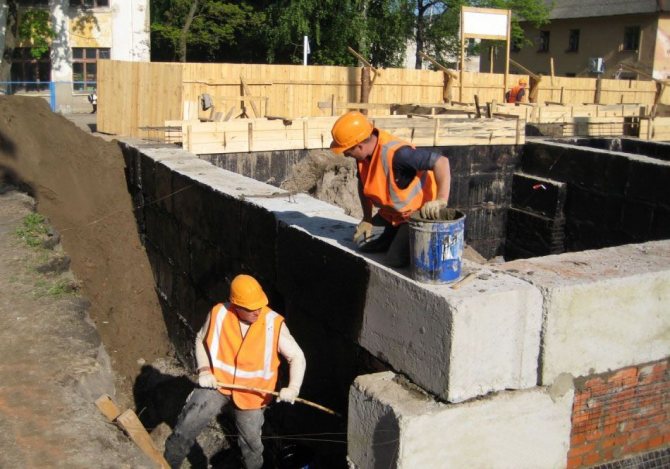

Устройство оклеечной гидроизоляции

Используемая для покрытия поверхность предварительно выравнивается, очищается и высушивается. Необходимо удалить всю старую арматуру, наплывы и углубления. Все швы уплотняются при помощи герметика, а кирпичную кладку выравнивают с помощью цементной стяжки на основе песчаника.

Устройство горизонтальной изоляции, как и вертикальной, потребует наличия мастики на основе полимеров, битумно-резиновых, битумно-полимерных или битумных составляющих.

Первым этапом служит нанесение 1,5 мм слоя мастики на предварительно подготовленную поверхность, после чего рулоны гидроизоляционного материала раскатываются и закрепляются.
Поверх слоя гидроизоляции также наносится мастика. Рулон раскатывается постепенно, тем самым наклеивая его на основание. Если есть необходимость создания многослойной гидроизоляции, последующие слои необходимо наносить в том же порядке и направлении.

Рулонные гидроизоляционные материалы и правила их наклейки:

Если производится горизонтальная гидроизоляция или вертикальная гидроизоляция поверхности длиннее 10 м, то для наклейки основного материала понадобятся дополнительные приспособления.
Гидроизоляция своими руками на вертикальной поверхности производится при помощи рулонных материалов, которые необходимо наклеивать сверху вниз. Разрезать купленный материал на отмеренные полоски стоит заранее.
Укладка производится внахлест. Примерно 10 см в продольном направлении и порядка 20 см в горизонтальном.
Все кромки прошпаклевываются и отделываются дополнительным слоем мастики. Его толщина должна составить не менее 0,5 см.
Горизонтальная гидроизоляция не должна подвергаться растягивающим и сдвигающим нагрузкам. Во избежание оползней и различных механических воздействий, рекомендуется установить дополнительную конструкцию из железобетона, бетона или кирпича. Поверхности, которые необходимо защитить при помощи цементных или силикатных материалов, требуют затирки верхнего слоя битумной мастики (горячей) или других смол кварцевым песком.

Технология гидроизоляции

Требования ЕНиР

Монтаж железобетонных конструкций, коэффициенты расценок, расчеты, применяемые в работах, регламентируются сборником Е4 Единых норм и расценок (ЕНиР). Этими нормами установлены указания и руководство по установке плит из бетона и заливке монолитных лент фундамента, а также установке свай.

ЕНиР определяют расценки на каждый элемент, состав работ. В специальных таблицах приведены данные и руководство для расчетов на работы по монтажу цоколей зданий, установке плит из бетона. ЕНиР предусматривает также расценки на установку плит из бетона для пола и перекрытий. Они являются руководством для расчета и проектирования зданий и их элементов.

Торкретирование и дренаж

Торкрет — наиболее эффективный способ вертикальной гидроизоляции стен фундаментов, стыков. Принцип торкретирования — нанесение под давлением на обрабатываемую поверхность смеси тампонажного цемента с твердым крупнозернистым без примесей или искусственным песком.

Технология торкретирования требует применения специализированной техники, поэтому самостоятельно такую работу правильно сделать нельзя. Придётся оформлять заказ в сторонней организации.

Торкретирование снимает все вопросы по гидроизоляции фундамента. Срок эксплуатации объекта неограничен.

Линейный дренаж применяют для осушения влагонасыщенных грунтов с помощью укладки перфорированных труб и отведения воды в специальные зумпфы с последующей откачкой.

Устраивается линейный дренаж ниже подушки опирания подошвы фундамента. Сначала под основание подушки укладывается геотекстиль (дорнит) в 2 слоя с загибанием боковых концов 70—80 сантиметров, сверху подушки делается горизонтальная гидроизоляция. Затем ложится перфорированная труба с уклоном в сторону зумпфа, отсыпается песчано-гравийной смесью как фильтрующим материалом, загибаются концы геотекстиля.

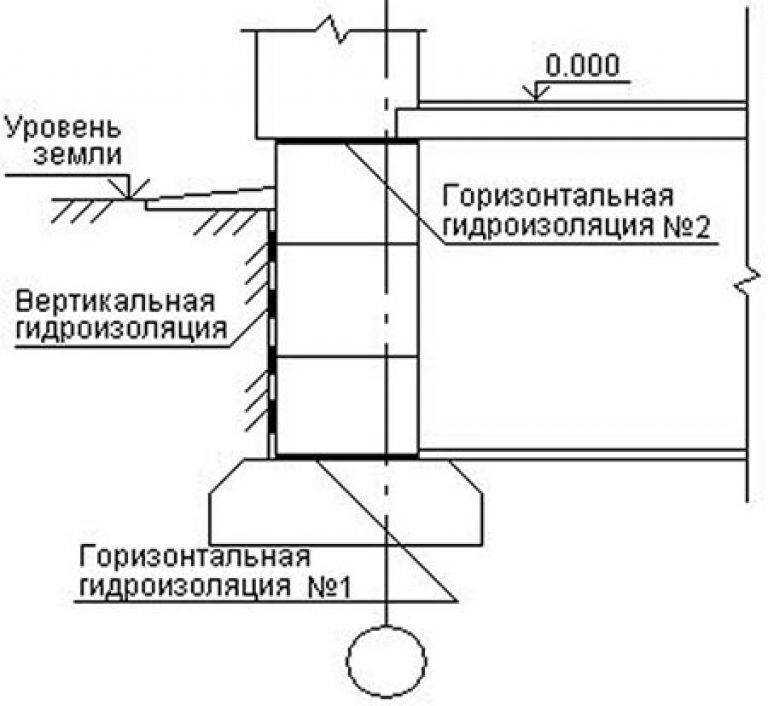

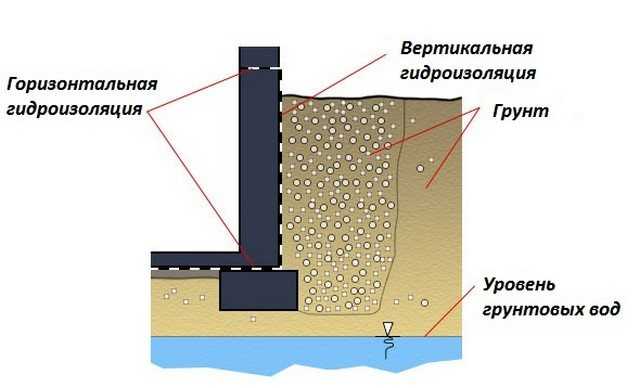

Вертикальная и горизонтальная гидроизоляция фундамента

гидроизоляция фундамента

В зависимости от типа грунтов, уровня грунтовых вод, конструкции фундаментов, наличия цокольного (подвального) этажа и назначения эксплуатируемых помещений принимаются проектные решения о том, как выполнить гидроизоляцию фундамента и цоколя здания.

Общие правила устройства гидроизоляции фундамента следующие.

В фундаментах (без подвала) обычно выполняют горизонтальную гидроизоляцию из двух слоев рубероида или из цементного раствора 1:2 (Ц:П) которую устраивают по верхней (горизонтальной) плоскости цоколя на высоте 20 – 40 см от уровня верха планируемой отмостки, устраиваемой вокруг здания. Это предохраняет нижнюю часть наружной стены от возможного увлажнения вследствие капиллярного поднятия влаги от нижележащих строительных конструкций.

В фундаментах (с подвалами) гидроизоляцию фундамента обычно выполняют по верхней плоскости цоколя до монтажа балок или плит перекрытий подвала. В этом случае, чаще всего, горизонтальную гидроизоляцию выполняют из цементно-песчаного раствора состава 1:2(Ц:П), толщиной не более 2 см, возможно добавление “жидкого стекла”

Вертикальную гидроизоляцию фундаментов и стен подвала с наружной стороны, контактирующих с грунтом, при уровне грунтовых вод проходящем ниже подошвы фундамента покрывают горячими или холодными битумными мастиками за 2-3раза .

Если наблюдается высокий уровень грунтовых, то для надежной гидроизоляции пола и стен подвала выполняют оклеечную гидроизоляцию фундамента из двух слоев рубероида на горячей битумной мастике. При обратной засыпке грунтом пазух фундамента возможно повреждение изоляции. В целях защиты вертикальной изоляции от повреждений при обратной засыпке их необходимо закрыть. В качестве защитного слоя, возможно применение плоских асбестоцементных листов или кладка прижимных стенок в 1/2 – 1/4 кирпича, с опиранием на наружный обрез фундаментной плиты. Если фундаменты и стены подвала выполняются из бутового камня, то для закрытия пустот, по плоскости стены, их необходимо оштукатурить цементно-песчаным раствором состава 1:4 – 1:5(цемент М400). Кирпичную кладку или бетонные блоки (плиты) выравнивают путем заполнения швов цементным раствором.

Гидроизоляцию пола подвала производят по бетонной подготовке, или по поверхности сплошной фундаментной плиты. В любом случае гидроизоляционный слой пола, закрывают слоем бетона или раствора.

Для улучшения сопряжения пола со стенами подвала при выполнении оклеечной гидроизоляции пола (в случае если устройства стен подвала – еще не выполнялось) изоляционный ковер выводят за пределы наружной стены подвала из расчета, чтобы его впоследствии можно было поднять на стену на высоту не менее 500 мм и состыковать с вертикальной оклеечной гидроизоляцией.

Грунтовка поверхности до нанесения состава должна быть выполнена сплошным слоем.

Перед устройством оклеечной гидроизоляции фундамента огрунтованная поверхность должна быть сухой.

Битум, в битумоварочном котле, нагревается примерно до температуры 180°С, температура нанесения горячей битумной мастики на поверхности – около 160°С. К месту нанесения битум доставляется в конусных ведрах с крышкой (сужение в верхней части) – для предотвращения выплескивания горячего битума. На поверхность мастика наносится щетками с ворсом примерно 50мм закрепленных на ручках длиной 1500 – 2000 мм.

Грунтовка наносится с помощью ручных распылителей или так же кистями.

Горячий битум можно доводить до рабочей вязкости путем добавления солярового масла. Для приготовление грунтовочных составов (праймера), используются смеси с увеличенным содержанием солярового масла в битуме.

Горячий битум из битумоварочного котла набирается с помощью конусного ковша (Д= 120-200х150мм) с ручкой примерно длиной 1500 мм.

Толщина слоя мастик при наклейке рулонного материала должна быть не более: для горячих битумных – 2 мм и для холодных битумных – 1 мм.

Рулонные материалы наклеиваются только в одном направлении с нахлестом 100 мм. Продольные и поперечные стыки полотнищ сдвигаются относительно стыков нижележащего слоя на 300 мм. Наклейка полотнищ последующих слоев гидроизоляции должна производиться после схватывания мастики в предыдущем слое. В случае образование воздушных мешков, под наклеенным слоем – рулонный материал прокалывается, так называемой шорной иглой (стержень Д=3-4мм) и прижимается к изолируемой поверхности.

Оклеивание рулонными материалами вертикальных или наклонных поверхностей гидроизоляции фундамента, производиться только начиная снизу вверх. Предварительно заготавливаются полотнища длиной 1500-2000 мм.

Оклеечная гидроизоляция

Оклеечная гидроизоляция фундамента наносится на предварительно обустроенную бетонную подушку.

Этапы выполнения работ:

Первым этапом необходимо выровнять фундамент цементным раствором, с использованием влагоустойчивых присадок.
Производим грунтовку поверхности валиком или молярной кистью, для получения более крепкого верхнего слоя, грунтовка также помогает сцеплению строительных материалов между собой. В качестве грунтовки используют праймер на битумной или водной основе. Такие мероприятия будут служить защитой стен от образования плесени.
Когда грунтовка высохла, наносим полимерную или битумную мастику тонким слоем, тщательно обрабатывая углы, стыки между строительными материалами, сколы, неровности, иначе в необработанные места может проникать влага и переходить на стены дома.
При проведении гидроизоляции рулонными материалами, на свежую мастику, расстилаем рубероид или его более дорогой аналог. При использовании изоляционного материала, на клеящей основе, слой мастики должен полностью высохнуть, после этого необходимо раскатать по поверхности материал, защищающий от влаги. Необходимо контролировать, чтобы под изоляцией не было воздушных пузырей, если они образовались, разглаживаем валиком, выгоняя воздух из-под материала.

При нанесении гидроизоляции методом наплавления на основу, используем газовую горелку, с помощью нее нагреваем рулон, и плотно прижимая к поверхности, медленно раскатывают материал.

Для домостроения, в котором под домом планируется постройка подвала, гидроизоляционный слой наносят под основанием дома. Подробнее о гидроизоляции фундамента смотрите в этом видео:

Современные способы гидроизоляции фундамента и подвала в уже построенном доме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Одно из важных условий при строительстве – защита опорной части от влаги. Проблема усугубляется тем, что нарушения технологии в этом случае сложно проконтролировать без отрывки основания. Может случиться так, что в процессе эксплуатации купленного дома обнаружились проблемы. Или другая ситуация: здание построено с соблюдением всех норм, но имеет уже достаточно большой срок службы и нужен ремонт. Во всех этих случаях потребуется выполнить гидроизоляцию фундамента своими руками уже построенного дома.

Исправление ошибок

Для исправления ошибок при устройстве изоляции, используют инъекционный метод, путем заполнения фундамента изолирующим веществом, посредством сверления в нем отверстий, и заполнения их раствором до тех пор, пока фундамент полностью не пропитается. Работы проводятся изнутри здания, просушка фундамента не требуется. Об основных ошибках закладки и изоляции фундамента смотрите в этом видео:

От качества фундамента зависит долговечность всей постройки. Чтобы выбрать качественную и долговечную гидроизоляцию, необходимо изучить все характеристики материалов, применяемых для горизонтальной изоляции фундамента. В процессе выполнения работ необходимо создать единый, цельный защитный слой, который будет служить надежной преградой от проникновения влаги.

Экономить при выборе горизонтальной гидроизоляции не стоит, так как исправить некачественную защиту будет практически невозможно.

Устройство горизонтальной гидроизоляции фундамента рулонными материалами
