Кованые калитки своими руками
Изготовить кованую конструкцию достаточно сложно, если не имеется необходимого опыта и соответствующего инструмента. Но, при большом желании и терпении, кованые калитки своими руками — дело вполне решаемое. И вовсе не обязательно становиться кузнецом для их изготовления, ведь сейчас имеется множество инструментов, с помощью которых можно своими руками создать неповторимое творение.
Первым делом подбирают эскиз будущего изделия. Его можно нарисовать самостоятельно или выбрать из каталога. Исходя из этого, производится закупка необходимых материалов для изготовления каркаса. Также выполняется подборка отдельных элементов отделки.
Готовый эскиз трех вариантов калитки
Рассмотрим, как изготовить калитку из уже готовых кованых элементов. Для начала работы необходимо подготовить идеально ровную поверхность, на которой будет свариваться калитка. Из инструментов понадобятся:
- Сварочный аппарат.
- Болгарка, отрезной и зачистной круги.
- Измерительный и чертежный инструмент.
- Тиски или струбцины.
- Молоток.
- Наждачная бумага.
Работа выполняется в такой последовательности:
Изготавливается рама. Для этого лучше всего подойдет профильная труба 20 х 30 мм. Вырезанные куски трубы свариваются между собой. К каркасу привариваются наиболее массивные элементы (пруты, кольца и прочие детали). На калитке раскладываются все декоративные элементы. На этом этапе еще не поздно как-то изменить рисунок
Важно соблюсти симметрию и какой-то узор. Все разложенные элементы закрепляются на каркасе методом сварки
Выполняется зачистка и шлифовка всех швов Особое внимание уделяется сварным швам, так как именно в этих местах металл коррозирует наиболее быстро. Поверхность калитки обезжиривается
Выполняется покраска изделия. Вначале наносится слой грунтовки, которая должна обладать антикоррозионными свойствами После ее высыхания наносится слой краски
Обычно выгодно смотрится черная матовая эмаль. Отдельные элементы можно чем-либо выделить на черном фоне
Например, золотом или серебром. Полностью высохшая калитка навешивается на постоянное место. Проверяется работа изделия, устанавливаются замки и козырек
Обычно выгодно смотрится черная матовая эмаль. Отдельные элементы можно чем-либо выделить на черном фоне. Например, золотом или серебром. Полностью высохшая калитка навешивается на постоянное место. Проверяется работа изделия, устанавливаются замки и козырек.
Изготовление ворот из профильной трубы своими руками
Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:
- стальной уголок;
- металлопрофиль;
- лист металла;
- необходимую фурнитуру;
- крепежные элементы.
Перед началом работ необходимо разработать проект
При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины. Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров
Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.
Процесс изготовления разбивается на три основных этапа:

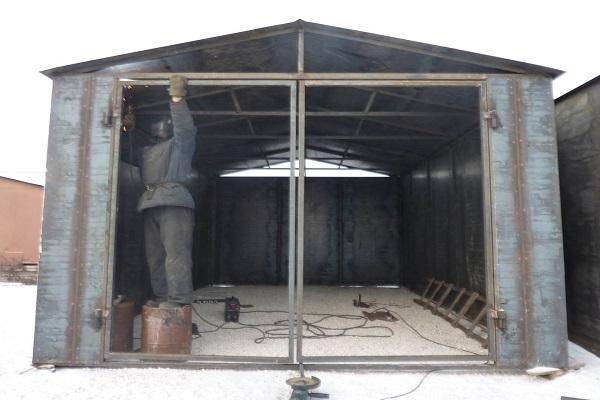

- Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат. Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать. Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков).
- Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
- процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
- затем в прямоугольнике следует расставить направляющие;
- при помощи угольника углы выставляются и варятся;
- после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.
Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить. Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров

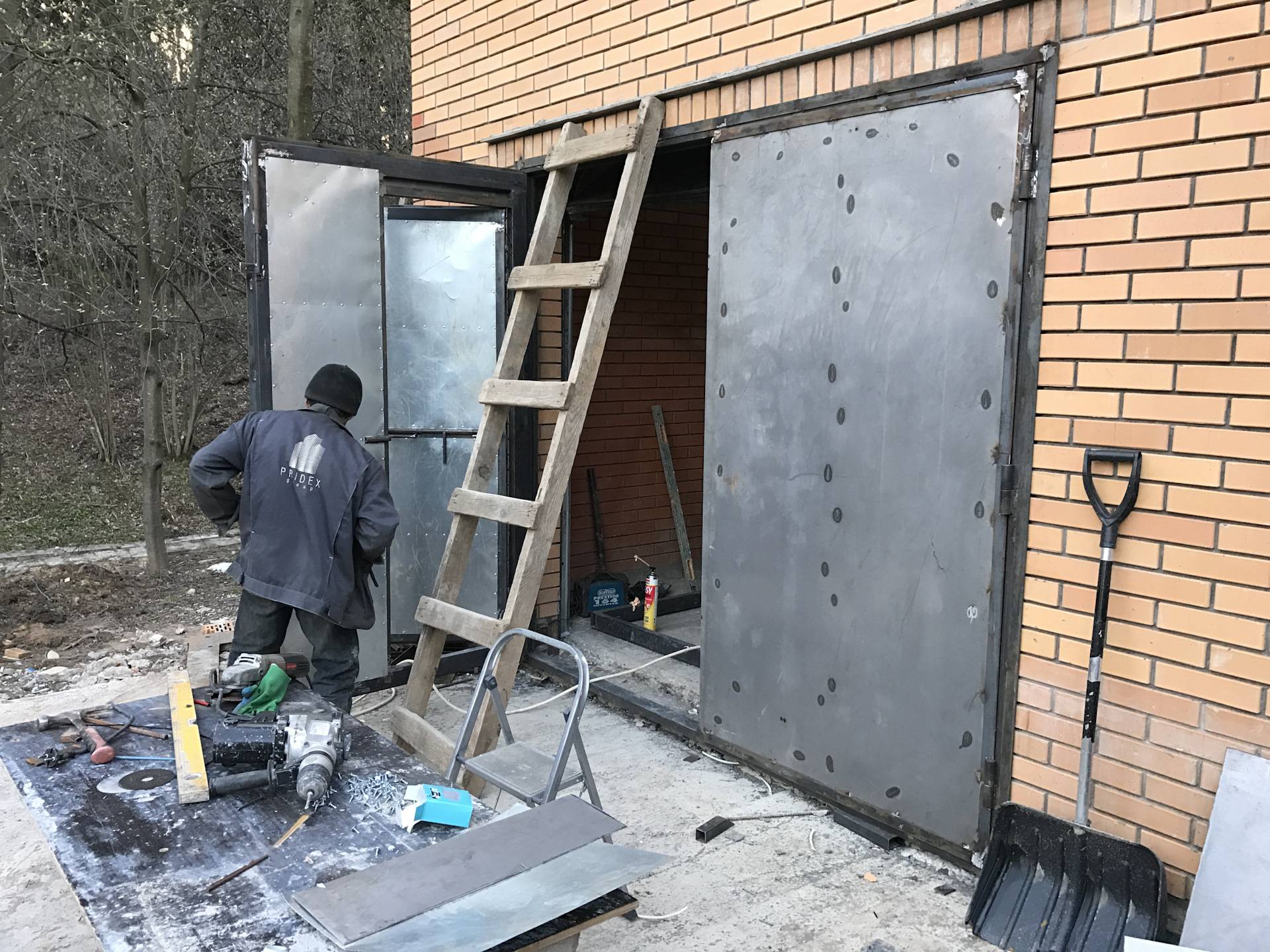

Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении
Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении
Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении.
Фотогалерея стилей оформления
Ниже представлены фото кованых ограждений, украшенных в разных направлениях дизайна.
Модерн
Преобладает плавность линий. Присутствует ассиметричность рисунка.
Элементы отличаются простотой и воздушностью.
Лофт
Этому стилю присуще минимум деталей, которые создают с небольшой художественной грубостью, без дополнительных шлифовок и достижения идеальных форм. Зачастую это прямые линии, острые углы и контрастные цвета.
Барокко
Это торжественный и величественный стиль. Ворота украшены множеством спиралей, завитков или различными орнаментами. Узор идет от центра, плавно переходя к краям. Прутки пересекаются между собой, образуя завитки. Элементы создаются воздушными. Отличный вариант комбинирования черного, коричневого и золотого цветов.
Шале
Ковка в стиле шале символизирует сельскую культуру, поэтому элементы подбираются максимально простыми и благородными. Главное, не перестараться с количеством.
Хай-тек
Ковка комбинируется с инновационными материалами (полимерами, металлическими сплавами). Формы строгие, деловые. Никакой напыщенности и воздушности. отсутствие растительных и других орнаментов.
Прованс
Легкий романтичный стиль. Покраска выполняется в нежные светлые оттенки. Здесь приветствуются мелкие цветочные мотивы, стебли растений, которые проходят через все полотно створок.
Готика
Декорирование выполняется в черный и приближенные к нему тона. Это геометрия узоров. Все детали устремляются вверх.
Если хозяева хотят, чтобы их ворота отличались от соседних, запоминались и впечатляли оригинальностью, то выбор в пользу кованых конструкций будет верным решением. При определенных навыках и инструментах, сделать простые ковкие элементы получится самостоятельно. Если же таких умений нет, то лучше заказать ворота у специалистов.
Самозахлопывающаяся щеколда
Механизм самозахлопывающийся
Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.
Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.
Что требуется для начального этапа?
Подготовку можно считать залогом того, что в процессе работы не возникнет трудностей, да и результаты будут успешны. В первую очередь необходимо понять, какие навыки имеются. Ковка предполагает не только творческое мышление, но еще и точное соответствие технологиям, поэтому в данном случае желательно, чтобы опыт работы с металлами уже присутствовал. Кроме того, нужно уметь вести себя с обрабатывающими инструментами и разрабатывать чертежи. Для кузнечного ремесла требуются инструменты с соответствующим профилем. Но при этом еще необходимо наличие и дополнительного оборудования. Таким образом, перед тем как начинать работы самому, нужно убедиться в наличии:
Инструменты для монтажа ворот.
- горна;
- наковальни;
- тисков достаточной мощности и небольшого формата;
- прошивней под отверстия;
- аппарата для сварки;
- специальных клещей большого размера;
- одного станка;
- разного рода молотков.
Не менее важно, чтобы в наличии был источник с открытым огнем под высокую температуру. Материалы потребуются вполне простые: это металл в виде листов, толщина которого должна превышать 1 миллиметр, четырехгранники с показателем сечения в районе 12-14 миллиметров
Меньшие размеры не подойдут, так как они будут иметь не слишком привлекательный вид в плане оформления, тогда как более высокое сечение очень нелегко обрабатывается, если в наличии отсутствует специальное оборудование. Кроме того, вполне полезным будет наличие трубы из профиля и нескольких листов металла, толщина которых составила бы 5 миллиметров.
Пошаговая инструкция по изготовлению ворот
Вначале устанавливают столбы для крепления створок и калитки. Как уже было сказано, основанием для них служит труба 100х80 мм.
Установка столбов
Чтобы установить трубу, понадобятся ямы в грунте. Их глубина должна быть больше точки промерзания грунта на 30–40 сантиметров. Далее:
- На дне нужно устроить дренажный слой из песка (10–15 сантиметров) и гравия средней фракции толщиной до 25 сантиметров. Дренаж утрамбовать и пролить водой для осадки.
- Между столбами для крепления створок нужно отрыть канаву на глубину до 40 сантиметров и также уложить дренажный слой.
- По дну канавы установить арматуру из дорожной сетки 50х50 мм и перемычку из любого металла между столбами, которую необходимо приварить к ним.
- Поверх сетки поместить швеллер № 10, увязав с арматурой таким образом, чтобы его основание было на уровне грунта. Впоследствии в нём нужно будет сделать отверстие для фиксации створок.
- Установить столбы в предназначенные для них приямки, контролируя вертикальное расположение, установить временные распорки.
- Приготовить бетонный раствор марки 300 и залить столбы и канаву вровень с грунтом. Заливку можно производить в грунт.
Спустя неделю можно начинать кладку облицовки столбов из кирпича или дикого строительного камня.
В процессе кладки установить закладные детали для крепления навесов ворот. Их может быть по два или три на каждую створку.
Дальнейшее продолжение работ — минимум через три недели после окончательного застывания бетона и раствора кладки.
Распашные кованые ворота на мощных каменных столбах смотрятся великолепно
Изготовление створок
Работу нужно начинать с установки стапеля на относительно ровной площадке. Для него понадобится деревянный брус размерами 100х100 или 100х50 миллиметров. Требование к этому устройству — плоскостность по горизонтали. Далее:
- Разложить детали на стапеле, руководствуясь эскизом.
- Совместить элементы внешнего контура створки ворот, зафиксировать их струбцинами. Проверить на соответствие чертежу, включая равенство диагоналей.
- Зафиксировать детали сваркой прихватками и ещё раз проконтролировать размеры, потому что при сварке возможны поводки.
- Проварить все сварные швы, удалить шлак и зачистить их болгаркой.
- Установить по эскизу прожилины, проварить.
- Заполнить полотно содержимым, это может быть стальной лист, сетка или решётка из прутка. Все тщательно проварить, обработать швы.
Закрепить гнутые и витые детали декора сваркой.
- На лицевой стороне установить кованые элементы, изготовленные заранее или приобретённые.
- Обезжирить конструкцию ацетоном и нанести антикоррозионное покрытие. Затем прогрунтовать поверхность и окрасить изделие выбранным колером.
Фотогалерея: разнообразие декоративных кованых элементов
Установка створок
Для установки створок понадобятся несколько помощников, а если ворота получились слишком тяжёлыми, нужно использовать автокран. Порядок выполнения работ:
- На боковую стойку приварить навесы.
- Между столбами устроить деревянную подставку по высоте расположения ворот.
- Вручную или краном установить створку на место, временно закрепить укосинами.
- Приварить ответные части навесов к закладным деталям на столбах. Навесы устанавливаются штыревыми частями вверх.
Таким же образом установить вторую створку. Расстояние между ними в месте смыкания должно составлять 20–40 миллиметров. Тщательно зачистить места сварки и обработать их средствами защиты от коррозии.
Преимущества и недостатки кованых ворот
Преимущество кованных конструкций, прежде всего, в их универсальности. Они прекрасно смотрятся в сочетании с каменными конструкциями, изделиями из полипропиленовых конструкций. Кованные ворота многие сотни лет не выходят из моды и считаются признаком аристократизма и изысканности.
Кованые конструкции, а также варианты с добавлением кованых деталей являются идеальным дополнением к массивному забору.
Какие еще преимущества скрывают в себе кованные ворота для частного дома:
- Необычный, «богатый» внешний вид. Ковка всегда являлась необычным и эксклюзивным украшением. Такой тип обработки металла позволяет создавать причудливые, неповторимые орнаменты и узоры. Это наверняка выделит ваше жилище среди других.
Чаще всего конструкция ворот состоит из мощного каркаса, кованные элементы украшают центральную часть, перекликаясь с элементами остального забора.
- Прочность конструкции. Металл – один из самых прочных, долговечных и крепких конструкции, из которых могут быть выполнены ворота и ограждения.
- Высокие эксплуатационные качества. За счет того, что современные конструкции обрабатывают специальными антикоррозионными составами, ресурс износа таких изделий практически бесконечен. После этого поверхность грунтуется специальной краской по металлу.
Из недостатков можно выделить два, весьма существенных, с одной стороны, и спорных с другой. Всё зависит от уровня вашего достатка.
Фигурная ковка прекрасно сочетается с современными материалами.
Главный минус – дороговизна. Как готовые ворота, так и сделанные самостоятельно обойдутся не в копеечку, а в полноценный рубль. Хотя, если вы решитесь попробовать изготовить ворота самостоятельно, то сэкономите примерно 30% от стоимости готового образца.
Еще один недостаток – временные затраты. Изготовить кованную резьбу остаточно трудоемкий труд, процесс может занять недели, а то и пару месяцев. Поэтому самые сложные детали лучше заказывать заранее. Лучше не разбирать старую калитку до тех пор, пока все элементы не будут в наличии.
Кованые калитки своими руками
Изготовить кованую конструкцию достаточно сложно, если не имеется необходимого опыта и соответствующего инструмента. Но, при большом желании и терпении, кованые калитки своими руками — дело вполне решаемое. И вовсе не обязательно становиться кузнецом для их изготовления, ведь сейчас имеется множество инструментов, с помощью которых можно своими руками создать неповторимое творение.
Первым делом подбирают эскиз будущего изделия. Его можно нарисовать самостоятельно или выбрать из каталога. Исходя из этого, производится закупка необходимых материалов для изготовления каркаса. Также выполняется подборка отдельных элементов отделки.
Готовый эскиз трех вариантов калитки
Рассмотрим, как изготовить калитку из уже готовых кованых элементов. Для начала работы необходимо подготовить идеально ровную поверхность, на которой будет свариваться калитка. Из инструментов понадобятся:
- Сварочный аппарат.
- Болгарка, отрезной и зачистной круги.
- Измерительный и чертежный инструмент.
- Тиски или струбцины.
- Молоток.
- Наждачная бумага.
Работа выполняется в такой последовательности:
Изготавливается рама. Для этого лучше всего подойдет профильная труба 20 х 30 мм. Вырезанные куски трубы свариваются между собой. К каркасу привариваются наиболее массивные элементы (пруты, кольца и прочие детали). На калитке раскладываются все декоративные элементы. На этом этапе еще не поздно как-то изменить рисунок
Важно соблюсти симметрию и какой-то узор. Все разложенные элементы закрепляются на каркасе методом сварки
Выполняется зачистка и шлифовка всех швов Особое внимание уделяется сварным швам, так как именно в этих местах металл коррозирует наиболее быстро. Поверхность калитки обезжиривается
Выполняется покраска изделия. Вначале наносится слой грунтовки, которая должна обладать антикоррозионными свойствами После ее высыхания наносится слой краски
Обычно выгодно смотрится черная матовая эмаль. Отдельные элементы можно чем-либо выделить на черном фоне
Например, золотом или серебром. Полностью высохшая калитка навешивается на постоянное место. Проверяется работа изделия, устанавливаются замки и козырек
Обычно выгодно смотрится черная матовая эмаль. Отдельные элементы можно чем-либо выделить на черном фоне. Например, золотом или серебром. Полностью высохшая калитка навешивается на постоянное место. Проверяется работа изделия, устанавливаются замки и козырек.
Монтируем несущую раму
Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.
Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:
- с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
- нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
- сваривается рама;
- наружная сторона стыков тщательно выравнивается болгаркой.
Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.
Чем зашить створки
Чтобы ворота выполняли помимо декоративной еще и защитную функцию, их обшивают непрозрачным материалом. Получается, что ковка размещается на цветном фоне. Эстетические показатели изделия только улучшаются, происходящее на усадьбе не просматривается.
Поликарбонат
Выпускается сотовым и монолитным. Для обшивки чаще берется первый вид. Это полимерные листы с ячейчастой структурой, легкие, удобные в транспортировке. Материал отлично гнется и прост в монтаже.
Зашиваем створки ворот листами поликарбоната
Поликарбонат бывает в широкой палитре цветов с разной степенью прозрачности.
Даже непрозрачный поликарбонат отлично пропускает свет, поэтому вблизи можно высаживать растения. Стоит он недорого.
Тематический материал:
- Кованый забор с поликарбонатом
- Забор на даче из поликарбоната
Профлист
Профилированные листы металла – популярный материал для обшивки секций, калитки, ворот. Большой выбор цветов позволяет подобрать тот, что будет гармонировать с кровлей дома или другими элементами усадьбы. Профлист прост в монтаже, долговечен, устойчив к любым воздействиям среды.
Дерево
Но экологичный материал подвержен влиянию влаги, порче насекомыми и другим воздействиям среды, поэтому нуждается в обязательной обработке.
Пользователи часто ищут:
- Как установить деревянные ворота
- Забор из камня своими руками
Украшение верхней части ворот из металлопрофиля
На распашной и откатный вариант конструкции ворот в первую очередь устанавливается кованый орнамент с пиками по верхней части полотна. Сочетание орнамента из закрученных прутков и направленных вверх острых элементов является надежной защитой от попыток перелезть через ограду. Одновременно ажурная конструкция подчеркивает контраст сплошного фона профлиста и кованого верха.
Профлист на створках
Преимущества парапетной ковки:
- увеличивает высоту ворот из профнастила без создания дополнительной затененной зоны;
- повышает неприступность;
- выглядит красиво и устрашающе;
- упрочняет верх ворот из профнастила, не позволяет его разрушить;
- минимальные затраты на создание ворот с элементами ковки.
Любая фотография, где имеется парапетная ковка, демонстрирует красоту конструкции, ее оригинальность.

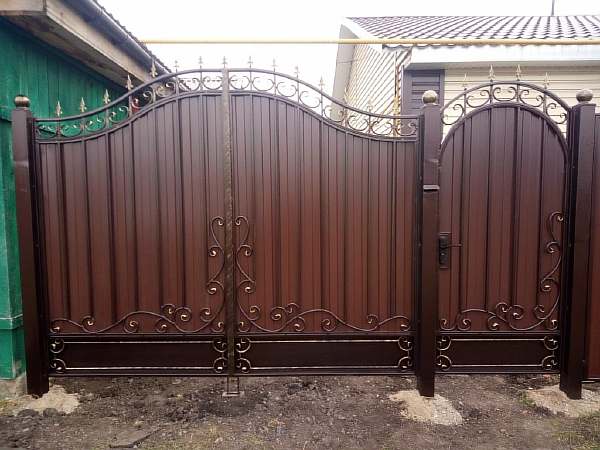

Конструкция из профлиста около частного дома
Форма верхней границы створок может быть прямой и изогнутой. Ровный край отделывают повторяющимся однотипным рисунком прутьев. Для полукруглого полотна возможны варианты: расположение нижней кромки орнамента по изогнутой линии или прямое основание, частично закрывающее верхнюю часть полотна.
Для распашных ворот из профнастила кованый рисунок располагается симметрично линии разъема. В верхней части хороший вид имеют узоры из завитков без пик. Высота большая, рядом грозные острые детали.
Ровный край откатных ворот из профлиста можно защитить от нежеланных гостей полоской пик. Качество декора повысится, если создать парапетное украшение арочного типа. Кованая надставка сверху будет выглядеть нарядной и оригинальной.

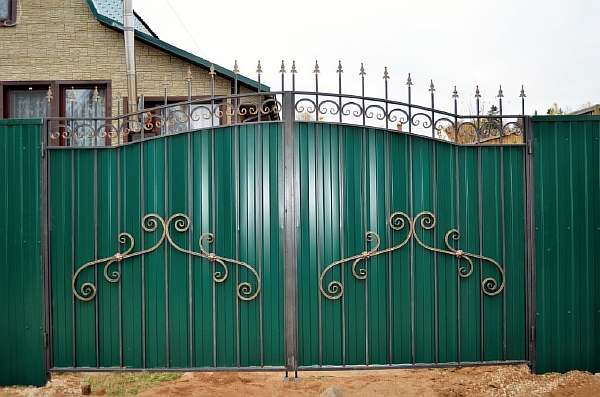

На фото изображена распашная конструкция на участке.
Вариант из профлиста
Особенность откатной конструкции состоит в оформлении полотна в любом стиле. Симметрию соблюдать не нужно, поскольку створка отъезжает вбок, не разделяясь.
Подготовка к работе
Изготавливаются кованые ворота за 7 этапов:
- создание чертежа конструкции;
- выбор и покупка материала, инструментария;
- установка столбов для опоры сооружения;
- создание каркаса 2 створок;
- изготовление декоративных кованых элементов;
- сварка художественных элементов и украшений;
- покраска ворот.
Чертеж
Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.
На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.
пример чертежа для кованых ворот
Инструменты
Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.
Для задумки нужны следующие инструменты:
- сварочное оборудование для сварки деталей;
- горн и наковальня;
- молоты разного размера;
- клещи;
- станок;
- прошивни;
- понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
- тиски;
- лекальные тиски;
- электроды в наборе;
- шлифующая машинка для работы по металлу.
Материалы
Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.
Что понадобится:
- стальные листы для сплошного заполнения створок толщиной 1 мм;
- сталь листовая для ковки остроконечных пик;
- кирпичи;
- столбы;
- раствор для установки столбов;
- трубы профильные для создания каркаса сооружения и пик (5 мм);
- четырехгранные элементы для создания острия пик.
