Как сделать RGB контроллер для ленты своими руками

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

  1. Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
  2. Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
  3. Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
  4. Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.

Как сделать RGB контроллер для ленты своими руками

Как сделать RGB контроллер самостоятельно в домашних условиях Выделенные цветовые зоны в гостиной или спальне – это всегда красиво и даже эстетично. Естественно, что для того, чтобы правильно произвести все работы по установке потолка, монтаже светодиодной ленты и всего иного сопутствующего оборудования, требуется немало трудиться.

Но зато конечный результат будет приводить в восторг очень долго при правильном исполнении. Ассортимент светодиодных цветовых лент достаточно обширный и их правильный подбор – дело достаточно сложное.

И все-таки, какими бы они ни были хорошими, для их правильного функционирования требуется блок питания на 12 В (куда реже 24 В), и, естественно, блок управления с параметрами, которые подходят именно под подобранную полосу света. Но что это такое, какие он выполняет функции? И если так он нужен, есть ли возможность сделать RGВ контроллер в домашних условиях?

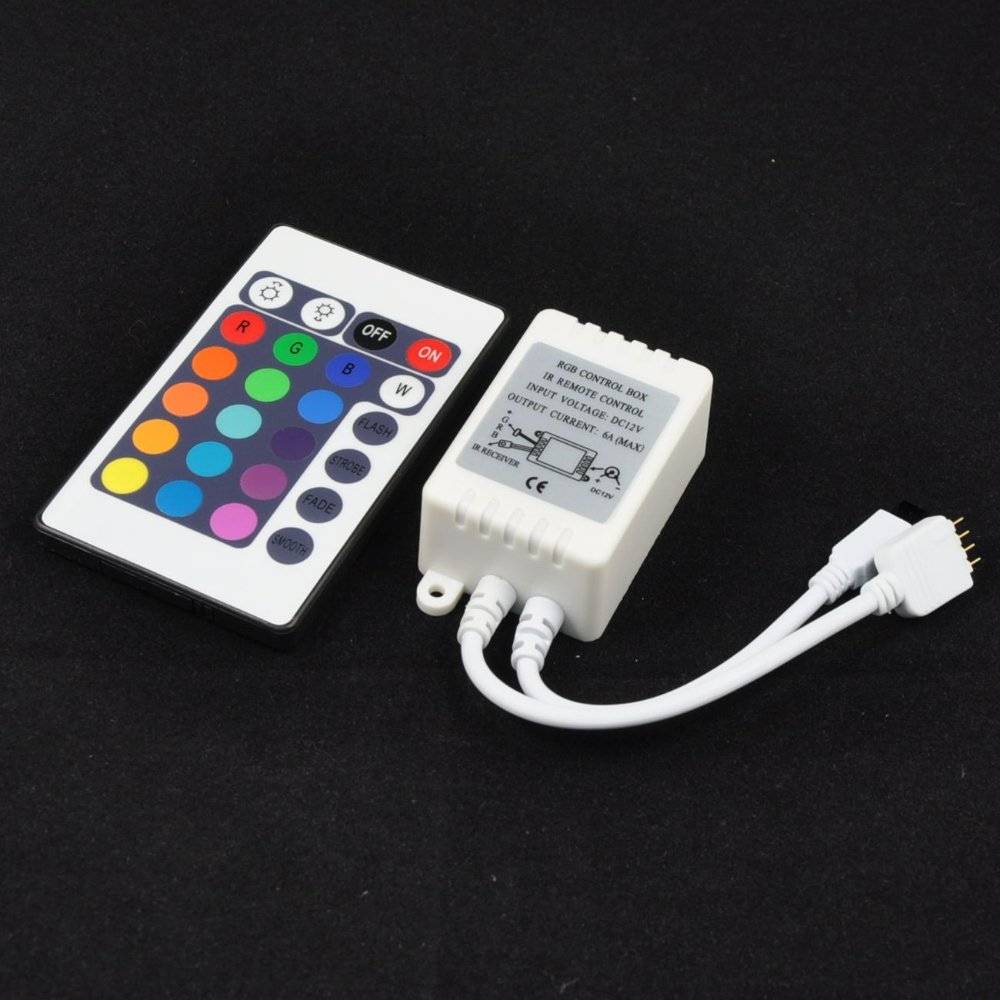

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

Представляющих собой сборку из красных, синих и зелёных SMD светодиодов, стали изготавливать и устройства управления для этих лент – RGB контроллеры. Стоимость промышленных девайсов довольно высока, поэтому представляется интересным самому собрать такой RGB контроллер, тем более, что работы не так и много.

Забегая наперёд замечу, что радиаторы на тиристорные ключи не требуются. На самом контроллере написано, что рабочий ток нагрузки до 10 ампер. При испытании, за целый день работы схемы, нагрева не ощущается, так температура их не больше 30-ти градусов. Промышленный RGB контроллер обычно идёт с пультом дистанционного управления, но здесь мы не будем усложнять схему. Блок питания для двух светодиодных лент и контроллера, был стоваттный.

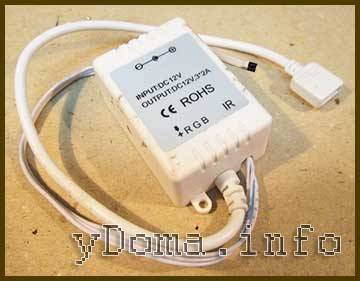

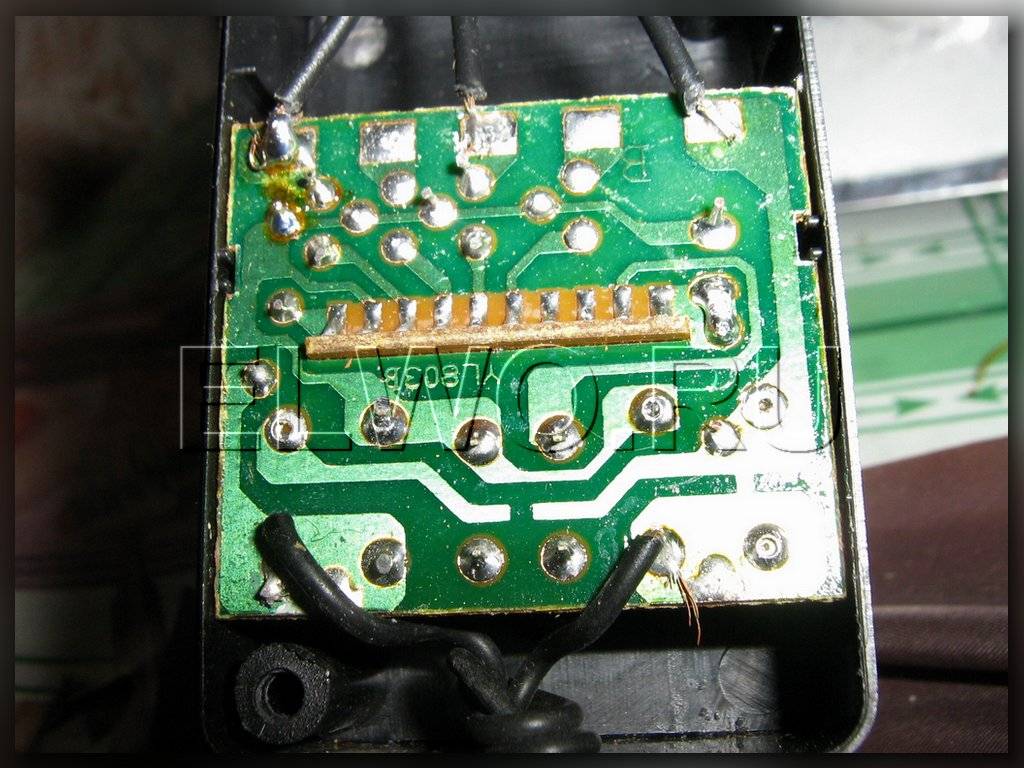

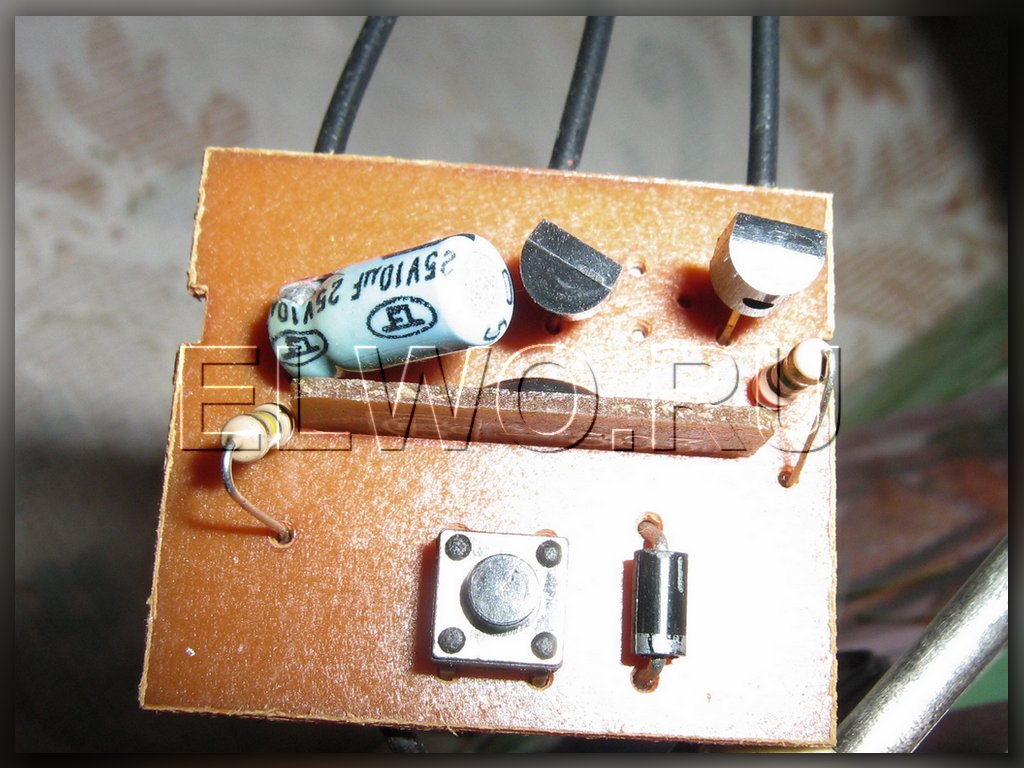

Большую часть начинки берём готовую – от небольшой коробочки, управляющей китайской гирляндой. Хотя количество режимов переключения выходов в таком контроллере будет невелико, простота изготовления схемы оправдывает дело.

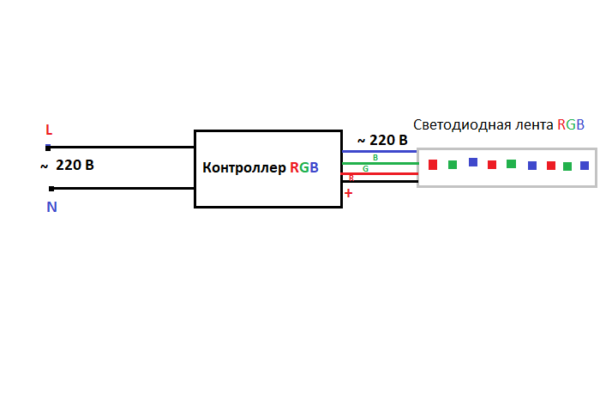

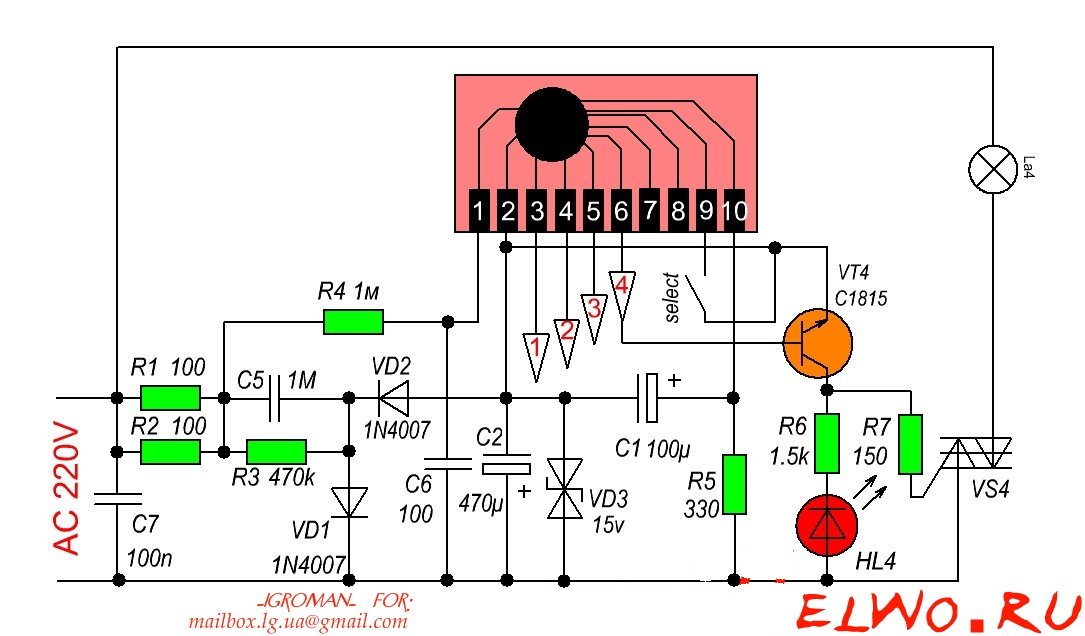

По типовой схеме контроллера обычными гирляндами видно, что сеть 220В питает саму микросхему контроллера, а уже с выходов её сигналы подаются на тиристорные ключи.

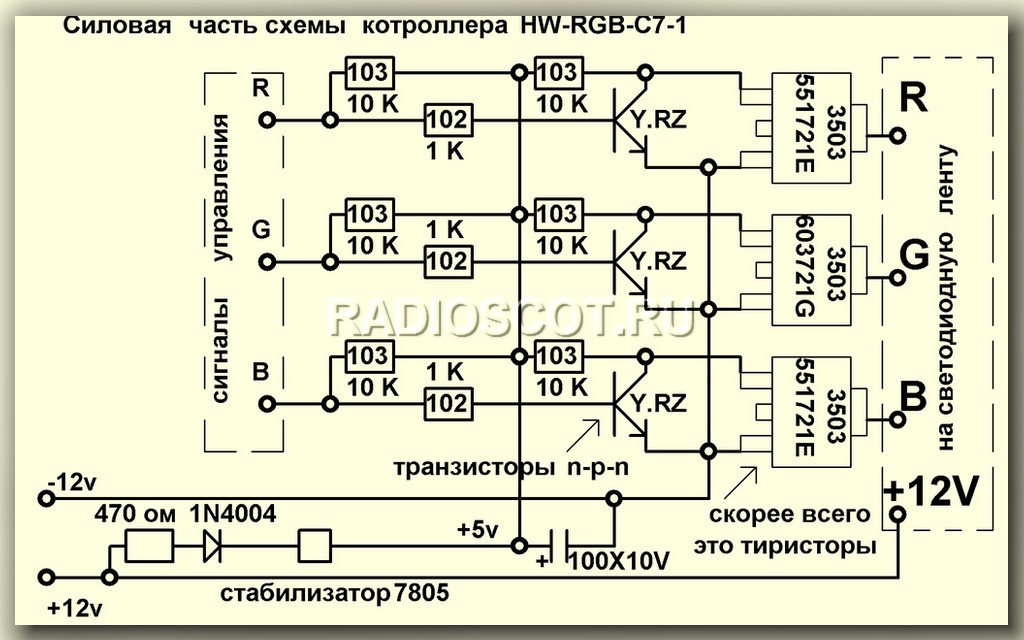

В промышленной схеме RGB контроллера используют на выходе мощные тиристоры по нижеприведённой схеме. На их входа и подадим сигналы с микросхемы управления китайской гирляндой.

Как видите собрать самодельный RGB контроллер для светодиодных лент вполне простая задача. При этом общая экономия от такого решения, особенно используя не специальный покупной импульсный блок питания, а стандартный компьютерный ATX, будет сотню долларов.

Обсудить статью САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ RGB КОНТРОЛЛЕР

Все началось с идеи управления нагрузкой не постоянного тока, а переменного. Очень хорошая идея была предложена Сергеем (Ghjuhfvvf
) В развитии этой идеи им были разработаны и построены схемы управления нагрузкой переменного тока как с пульта так и по сенсорному управлению (но это тема отдельного топика и вероятно Сережа созреет для того, чтобы выложить свою работу на форуме). Меня же, чисто из прикладных соображений, заинтересовала возможность управлять RGB светодиодной лентой. За базу был взят вышеуказанный алгоритм.
Сразу приношу извинения за возможные нерациональности в тексте программы. Я не программист и поэтому, вероятно, мне это простительно.

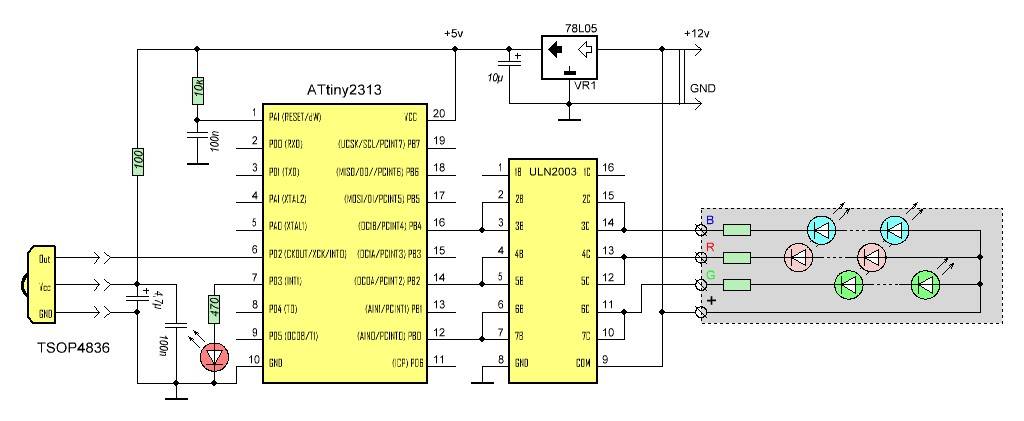

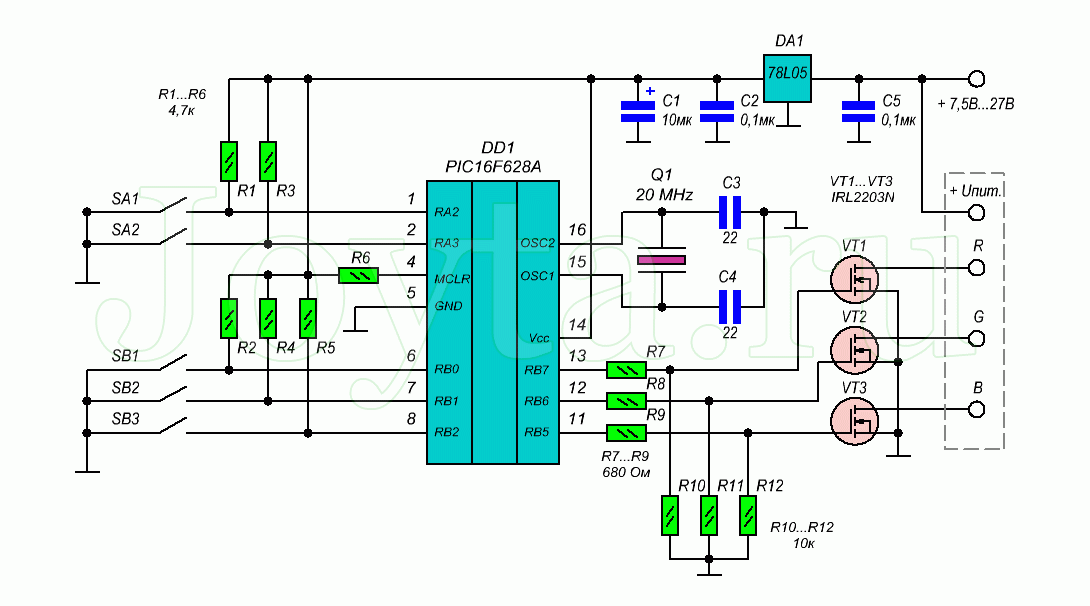

1 Схема.

Схема несложная. Включение ленты делалось через сборку Дарлингтона. Для ленты самое то (при токах нагрузки до 1А на канал или при длине стандартной ленты до 2м
). Она инвертирует сигнал, что как раз кстати для ленты с общим анодом (а таких в RGB варианте большинство). Для алгоритма это означает что включать свечение можно единицами.

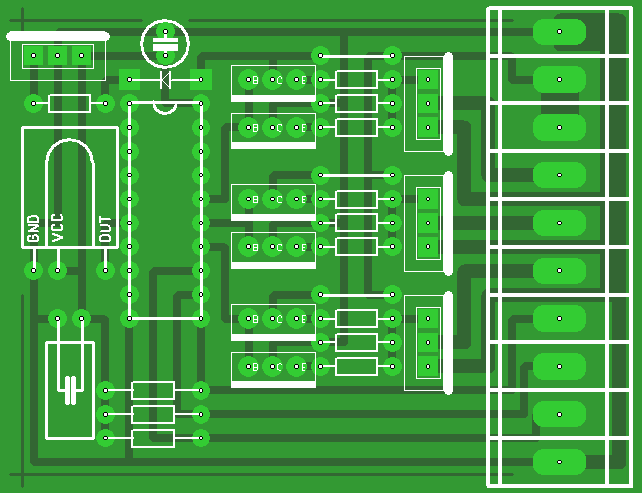

2 Плата.

Печатную плату не делал — собрал на макетке. Но специально для Вас:), набросал в сплинте оба варианта для ULN и для IRF.

3 Алгоритм работы.

4 Реализация.

За основу экспериментов был взят китайский пульт от похожего контроллера.

На картинке пульта приведены коды всех кнопок для того, чтобы было легче разобраться в программе. Если кому понадобятся пояснения в последовательности записи кнопок в базу данных — спрашивайте. Вы можете заменить коды в программе на свои, считанные с пульта через UART вот этим: .

5 Прошивка.

С прошивкой все как обычно — описывать нечего…
Для Algorithm Builder и UniProf галочки ставятся как на картинке.
Для PonyProg, AVR Studio, SinaProg галочки ставятся инверсно.

6 Демонстрация работы контроллера RGB ленты.

Видео демонстрирует как работает контроллер с лентой в различных режимах.

7 Заключение.

Хотел бы поблагодарить за помощь и подсказки в разработке соавтору Ghjuhfvvf
и всем активным участникам форума, в особенности SVN
и anatoliy.

В планах сделать контроллер на 3 ленты на AtTiny2313A, управляемых с одного пульта. Всех заинтересованных прошу отписываться здесь или мне на почту (Kolini1967*ukr.net * заменить на @). Спасибо.

(Visited 19 891 times, 4 visits today)

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

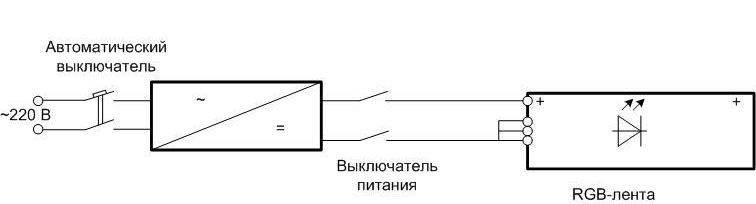

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково

При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

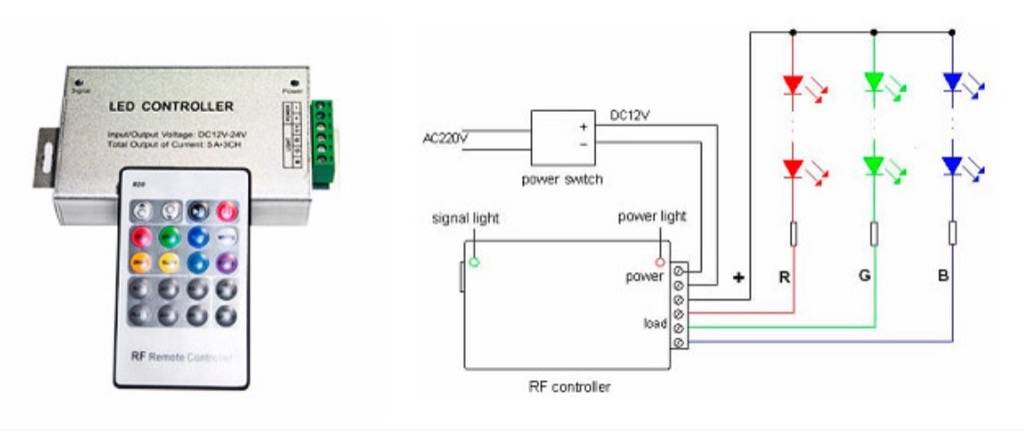

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

123

Corsair iCUE Commander Pro

Освещение с контролем температуры

  • Множество полезных функций
  • Простое в использовании программное обеспечение
  • Датчик температуры
  • Дорогая цена
  • Нет дистанционного управления

Пульт дистанционного управления: Нет | Поддержка программного обеспечения: Да

Corsair имеет огромную репутацию в игровом сообществе благодаря широкому ассортименту высококачественного игрового оборудования. От игровых гарнитур, корпусов для ПК, карт памяти, вентиляторов RBG, мыши до даже систем жидкостного охлаждения. Для геймеров Corsair не нуждается в представлении. Они широко известны своей превосходной производительностью RAM-карт, а также надстройками, такими как клавиатуры RGB. ICUE Commander Pro — это полный комплект контроллера, предназначенный для работы в качестве светодиодной системы каналов. Он подключается к вашему ПК через 6-дюймовый разъем SATA, который обеспечивает достаточную прочность для всех его функций. На лицевой стороне устройства вы обнаружите пару 3-контактных разъемов для светодиодных лент. Внутри набора нет никаких полосок, однако это незначительно, учитывая все остальное, что вы получаете в упаковке.

Для начала вы получаете программу Corsair iCUE. Это программа, которая управляет вашим освещением в дополнение к шести вентиляторам. В комплекте 4 датчика температуры. Вы можете разместить их где угодно внутри корпуса. Это позволяет iCUE интеллектуально управлять вентиляторами, обеспечивая охлаждение именно там, где это необходимо. Чем большее количество вентиляторов вы установите, тем лучше будут результаты. Во многих случаях для повседневного использования достаточно трех вентиляторов. Вы даже можете использовать программу iCUE для управления системой жидкостного охлаждения, которая творит чудеса в охлаждении вашего ПК.

Низкопрофильная компоновка позволяет легко разместить Commander PRO на задней панели материнской платы. В качестве альтернативы вы можете установить его в любом месте внутри корпуса. Так что, если вы уже используете множество оборудования Corsair, вы получите еще большую функциональность. Единственным недостатком является то, что цена может быть немного высокой, а пульта дистанционного управления нет, поэтому вам придется каждый раз проходить процесс изменения через программное обеспечение.

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

ПараметрЕдиница измеренияВеличина
Температура окружающей среды при работе˚Сминус 10…+50
Входное напряжениеVDC 12 или 24
Тип разъема подачи входного напряжениякоаксиальный DC Jack 5,5 мм
Тип выходатри канала (RGB)
Способ управления RGB светодиодной лентойширотно импульсная модуляция (ШИМ)
Ток нагрузки на один каналA2
Общий провод для каналовплюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менеем8
Способ управления с ПДУинфракрасные лучи IR
Электропитание ПДУштук1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

КнопкаФункция кнопкиРезультат
Включить (ON)Лента RGB начнет светится
Выключить (OFF)Лента RGB прекратит светится
Яркость большеЯркость увеличивается на одну ступень при каждом нажатии на кнопку
Яркость меньше
Красный цвет (R)Включение, выключение свечения одного из указанных цветов
Зеленый цвет (G)
Синий цвет (B)
Белый цвет (W)
Вспышка, мигание (FLASH)Режим чередования включения цветов    с изменением скорости и яркости их свечения
Стробоскоп (STROBE)Режим изменения скорости и яркости
   Исчезать, угасать, затухать (FADE)   Переливание цветов во времени
Плавный, мягкий (SMOOTH)Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Пример программы

Платы Ардуино способны управлять светодиодными конструкциями по заранее заданным программам. Их библиотеки можно скачать с официально сайта, найти в интернете или написать новый sketch (code) самому. Собрать такое устройство можно своими руками.

Вот некоторые варианты использования подобных систем:

  • Управление освещением. С помощью датчика освещения включается свет в комнате как сразу, так и с постепенным нарастанием яркости по мере захода солнца. Включение может также производиться через wi-fi, с интеграцией в систему «умный дом» или соединением по телефону.
  • Включение света на лестнице или в длинном коридоре. Очень красиво смотрится диодная подсветка каждой ступеньки в отдельность. При подключении к плате датчика движения, его срабатывание вызовет последовательное, с задержкой времени включение подсветки ступеней или коридора, а отключение этого элемента приведет к обратному процессу.
  • Цветомузыка. Подав на аналоговые входы звуковой сигнал через фильтры, на выходе получится цветомузыкальная установка.
  • Моддинг компьютера. С помощью соответствующих датчиков и программ цвет светодиодов может зависеть от температуры или загрузки процессора или оперативной памяти. Работает такое устройство по протоколу dmx 512.
  • Управление скоростью бегущих огней при помощи энкодера. Подобные установки собираются на микросхемах WS 2811, WS 2812 и WS 2812B.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

R

G

B

V+

Также присутствуют и клеммы подключения питания:

VDD или “+”

GND или “-”

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

12345

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

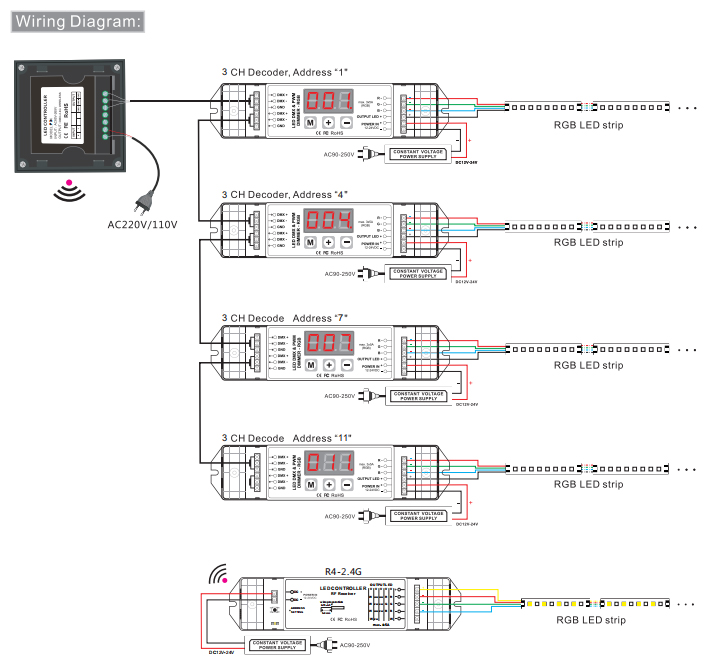

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Какой выбрать контроллер

Контроллер нужен для управления цветами свечения LED-ленты. Он позволяет установить необходимые пропорции красного, зеленого и синего цветов и получить практически любой цвет, включая условно белый. Также можно управлять динамикой перехода от одного цвета к другому. Регулирование производится методом ШИМ, поэтому потери мощности при изменении яркости невелики. По потребительским свойствам большую часть цветных светорегуляторов можно разделить на категории:

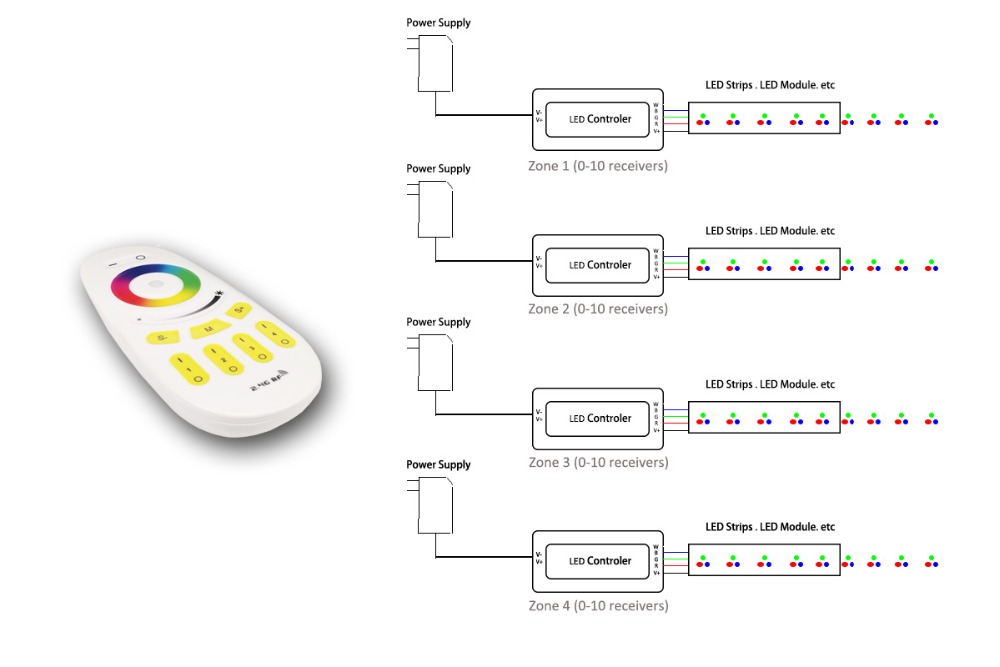

  1. С дистанционным управлением. Выбор режима производится с пульта управления (подобно телевизионному или от другой бытовой аппаратуры). Связь между ПДУ и контроллером бывает по ИК-каналу или по радиоканалу (такие блоки имеют метку RF). В первом случае при установке надо обеспечить прямую видимость между передающей и приемной частью. Во втором таких ограничений нет. Можно управлять свечением даже в соседней комнате или спрятать приемную и исполнительную часть за элементами интерьера.

  2. Встраиваемый в подрозетники или в элементы мебели. Такой контроллер выглядит как футуристический выключатель освещения. Можно задавать режимы работы так же, как с ПДУ.

  3. Контроллер, управляемый от персонального компьютера. Возможности создания световых эффектов неограниченны. Но нужен под рукой включенный ПК.

Выбор блока управления по электрическим параметрам производится по двум основным характеристикам:

  • рабочее напряжение – должно совпадать с напряжением ленты и блока питания;
  • наибольшая мощность – должна соответствовать суммарной мощности ленты, которую планируется подсоединить.

Если требуется регулировать яркость очень длинного (а значит, очень мощного) светильника, с которым не сможет справиться ни один промышленный контроллер, понадобится усилитель.

Можно ли обойтись без контроллера

Контроллер не является принципиальным элементом, без которого RGB-светильник не будет работать. Подключение RGB ленты можно выполнить без него, включив все элементы светильника постоянно на полную яркость.

Подключение LED-светильника на максимальную яркость.

В этом варианте светильник будет излучать свет, близкий к белому. С экономической точки зрения смысла в этом нет – лента с белым цветом излучения стоит намного дешевле. Другой вариант – подключить цветную ленту для раздельной ручной регулировки каналов. Это можно сделать с помощью потенциометров или другим способом.

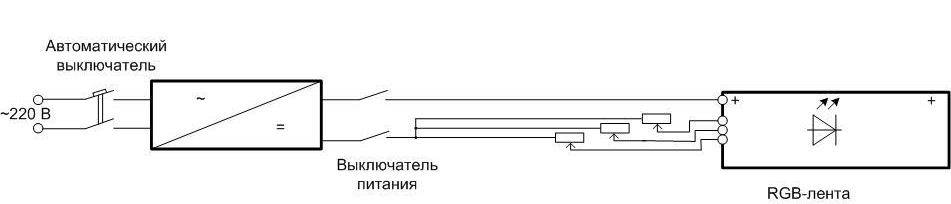

Подключение LED-светильника для ручной регулировки.

В этом варианте яркость каналов можно регулировать раздельно, устанавливая нужный цвет свечения, но на переменных резисторах бесполезно теряется часть мощности. Вместо потенциометров можно поставить отдельные выключатели и смешивать цвета на полной яркости.

Можно поискать другие способы регулировать ток в ручном режиме, но все эти методы позволяют получить лишь статическую картинку. Динамические световые эффекты возможны лишь с помощью RGB-контроллера.

К контроллеру можно подключать и монохромный светильник на соответствующее напряжение и мощность. Он подключается к одному из выводов блока управления и работает в режиме регулирования яркости.
