Винтовые сваи своими руками: Инструкции как сделать процесса

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

  • легковесные и малоэтажные сооружения,
  • ограждения,
  • гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

  1. Металлические трубы.
  2. Стальные пластины толщиной от 4 мм.
  3. Сварочный аппарат.
  4. Болгарка.
  5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

  • 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
  • 89 мм – для хозяйственных легких построек;
  • 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Технологические этапы:

  1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
  2. Разметка трубы по шаблону.
  3. Нарезание лепестков.
  4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
  5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

  1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
  2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

  • разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;

  • вырезание детали плазморезом или сваркой с учетом ширина шва;
  • разрезание детали по радиусу;
  • разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

  • изготовление заготовки по принципу, описанному ранее;
  • готовое кольцо разрезают на два одинаковых фрагмента;
  • нанесение винтовой разметки на пике;
  • поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

  • полиуретановая эмаль;
  • мастика на основе битума;
  • асмольная грунтовка и другие.

Как и чем обвязывать?

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

  • Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
  • Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
  1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
  2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
  3. На солончаках, просадочных грунтах.
  4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
  5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
  6. На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
  • Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
  • Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
  • Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай. Отсутствие подвала

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Назначение и основные виды свайных фундаментов

Цены на винтовые сваи 133 мм

Как выполняется закручивание вручную

Монтаж свай своими руками

Варианты монтажа винтовых свай

Существует 2 способа, которыми можно установить винтовые сваи – вручную или механизировано. Ручной способ подразумевает использование длинных рычагов, при помощи которых опора ввинчивается в грунт. А при механизированном варианте применяются различные приспособления – двигатели или специальные установки.

Споров о том, какой из указанных вариантов лучше, ведётся много. У каждого из них есть свои достоинства и недостатки, однако ручной метод значительно удешевляет процесс, хотя и делает его более трудоёмким.

ФОТО: market.sakh.comСуществует спецтехника, способная справляться с ввинчиванием свай очень быстро

Монтаж свай своими руками

Плюсы и минусы

Как и всякая опорная система, фундамент из свай имеет свои плюсы и минусы.

Достоинства конструкции:

  • применимость почти ко всем типам грунта;
  • возможность монтажа своими руками;
  • длительный срок эксплуатации;
  • устойчивость в земле за счет ширины лопастей;
  • возможность установки на склоне без предварительного выравнивания;
  • монтаж в условиях тесного расположения подземных коммуникаций;
  • многоразовое использование.


Свайный фундамент рассчитан на срок эксплуатации 50 лет

Недостатки основания:

  • подверженность коррозии;
  • ограниченный запас прочности;
  • трудоемкость ручного монтажа;
  • ощутимая стоимость;
  • необходимость проведения предварительных исследований грунта.

Правильный подход позволяет создать прочную и долговечное основание.

Оборудование для закручивания винтовых свай

Из техники, которая хорошо зарекомендовала себя можно выделить:

  • Krinner, Aichi, Айрон, Вихрь, Умелец – группа электросваевертов.
  • Торнадо – компактная установка, для работы нужно 380 вольт сети или генератор 5,5 КВт. Закручивает сваи диаметром до 150 мм;
  • Кабестан. Максимальный диаметр сваи – 219 мм.;
  • МГБ-50П – позволяет работать на грунте 4 категории промерзания.

Примечание. Использование техники показано на участках со сложным рельефом, например в прибрежной местности.

Правильно ли вкручены сваи (брак)

Оценить работу по закручиванию сваи можно по двум параметрам:

  • отклонение от уровня по вертикали (отклонение от вертикальной оси более чем на 2°);
  • погружение сваи ниже расчетного уровня.

В этих случаях сваю следует извлечь и закрутить повторно. В противном случае, она может не справиться с расчетной нагрузкой.

Винтовые сваи диаметр 57 мм. стоимость с монтажом

ВС диаметр 57 Х 4 мм.длина 2 метрацена с монтажом 2200 руб.
ВС диаметр 57 Х 4 мм.длина 2,5 метрацена с монтажом 2450 руб.
ВС диаметр 57 Х 4 мм.длина 3 метрацена с монтажом 2550 руб.
ВС диаметр 57 Х 4 мм.длина 3.5 метрацена с монтажом 2650 руб.
ВС диаметр 57 Х 4 мм.длина 4 метрацена с монтажом 2750 руб.
ВС диаметр 57 Х 4 мм.длина 4,5 метрацена с монтажом 3850 руб.
ВС диаметр 57 Х 4 мм.длина 5 метровцена с монтажом 3100 руб.

В таблице указаны цены на винтовые сваи с монтажом по размерам

В стоимость включено; монтаж , установка оголовка, бетонирование ствола сваи.Внимание! Производим установку винтовых свай в зимний период, при отрицательных температурах. Монтаж фундаментов и заборов на винтовых сваях зимой с гарантированным качеством. При каких минусовых температурах можно устанавливать винтовые сваи для фундаментов? Этот вопрос часто задают люди перед началом строительства

При каких минусовых температурах можно устанавливать винтовые сваи для фундаментов? Этот вопрос часто задают люди перед началом строительства.

Сразу ответим — при любых. В том и прелесть винтовых свай, что их можно закрутить без потерь качества для фундамента в любое время года при любых температурах.

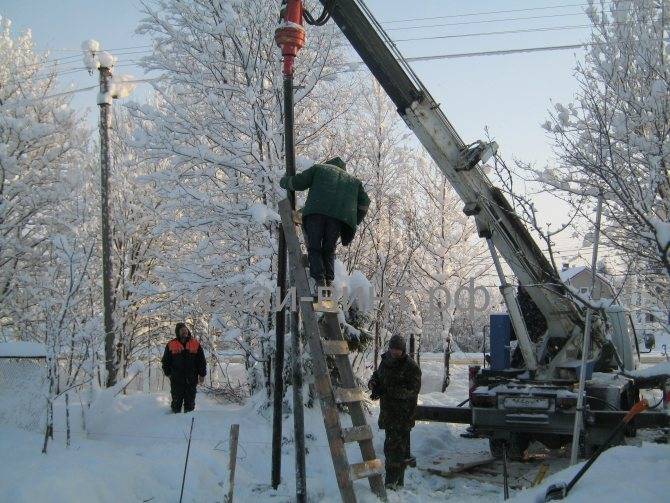

Монтаж винтовых свай зимой специализированной буровой установкой тел: 981 — 84 — 08

Монтаж винтовых свай производится в любое время года в том числе и зимой. Для монтажа винтовых свай нет существенной разницы во времени года, это одно из достоинств данной технологии при устройстве фундаментов. Винтовые сваи устанавливаются зимой практически в любую температуру, сложность может возникнуть при начальном этапе ввинчивания сваи. Если стояли долго очень низкие температуры и земля промерзла достаточно глубоко, то в этом случае выбирается (выбуривается) промерзший грунт и далее завинчивается винтовая свая. В зимнее время года целесообразнее производить монтаж винтовых свай механическим способом, с помощью буровой установки. Как правило монтаж винтовых свай занимает весь день, включая в себя разбивку территории, отбивку уровня свай, обрезку, монтаж оголовков. В среднем на монтаж от двадцати до тридцати винтовых свай уходит весь день, с утра и до вечера. Но может занять и более длительный период. Большое значение играет качество грунтов, наличие каменистых включений, промерзший слой грунта, наличие уклонов на участке, длина винтовой сваи. Так-же стоит учитывать человеческий фактор, при низких температурах у рабочего увеличивается расход энергии и в следствии замедляется темп производства работ

Стоит обратить внимание и на «короткий день» в зимнее время суток. Совокупность этих факторов удлиняет время производства работ. При монтаже винтовых свай зимой целесообразнее бутить трубу сухой готовой смесью

Раствор во внутрь сваи засыпается с целью блокировки коррозии при дальнейшей эксплуатации. Сейчас на рынке появилось много всевозможных «присадок для бетона» в зимнее время, которые обещают «схватывание» бетона при низких температурах, можно попробовать поэкспериментировать, но мы бы настоятельно не рекомендовали прибегать к таким действиям. Нет ни какой гарантии, что вода где-нибудь внутри сваи не замерзнет и не разорвет. На самом деле засыпанная сухая, готовая бетонная смесь со временем «схватится» окаменеет и будет нести те-же функции, что и залитая в жидком состоянии в теплые периоды года

При монтаже винтовых свай зимой целесообразнее бутить трубу сухой готовой смесью. Раствор во внутрь сваи засыпается с целью блокировки коррозии при дальнейшей эксплуатации. Сейчас на рынке появилось много всевозможных «присадок для бетона» в зимнее время, которые обещают «схватывание» бетона при низких температурах, можно попробовать поэкспериментировать, но мы бы настоятельно не рекомендовали прибегать к таким действиям. Нет ни какой гарантии, что вода где-нибудь внутри сваи не замерзнет и не разорвет. На самом деле засыпанная сухая, готовая бетонная смесь со временем «схватится» окаменеет и будет нести те-же функции, что и залитая в жидком состоянии в теплые периоды года.

Монтаж 5 метровых свай зимой

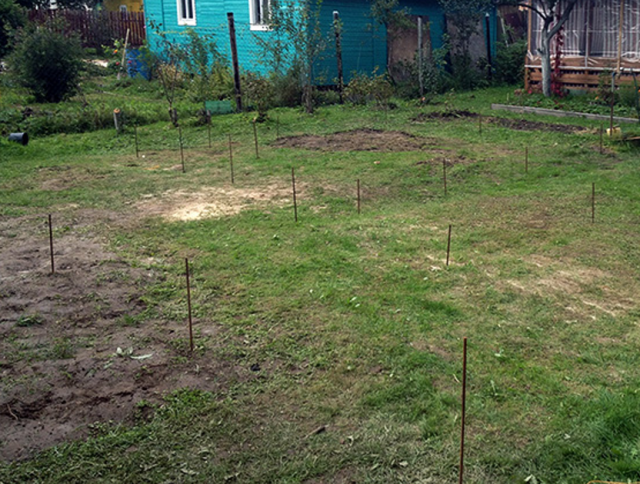

Разметка винтового фундамента

Разметке участка при возведении винтового фундамента следует уделить максимальное количество внимания. Наиболее возможная погрешность, которая допустима составляет не более двух сантиметров. Иначе вы рискуете столкнутся с рядом проблем, среди которых может встретится и провисание ростверка, а соответственно и требования в его ремонте. Поскольку при игнорировании данной проблемы здание будет постепенно провисать.

Расположение фундамента должно быть продумано таким образом, чтобы полностью обеспечить равномерное распределение нагрузки, как на сам фундамент, так и на грунт. Для полноценного выполнения данной задачи необходимо правильно провести разметку. Для этого вам понадобиться план сооружения:

  • Берем рабочий план дома.
  • Разделяем его на прямоугольники.
  • На каждой из полученных сторон прямоугольника предусматриваем блоки винтовых опор.

Также следует учитывать обязательное расположение опоры в местах центра несущих балок.

Проведенный процесс разбивки строения поможет вам не только расчитать количество необходимых свай, но и распределить их по площади для наиболее равномерного распределения нагрузки.

Как только окончена планировка, необходимо все отметки, сделанные на бумаге перенести на поверхность земли. В каждой из точек, где предполагается установка фундамента вбейте колышек.

На этом разметка территории закончена, и можно переходить непосредственно к проведению работ по монтажу винтового фундамента.

Сделать винтовые сваи своими руками — это просто

Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.

Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:

  • При строительстве на участках с высоким уровнем грунтовых вод;
  • Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
  • Для участков, отличающихся высоким показателем глубины промерзания;
  • На участках с перепадом высот;
  • Для строительных объектов с высокой нагрузкой.

Основные отличительные характеристики Винтовых свай:

  • Универсальность;
  • Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
  • Возможность механизации процесса монтажа;
  • Минимальные сроки установки свай;
  • Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
  • Незначительное количество земляных работ;
  • Продолжительный срок эксплуатации до 150 лет;
  • Более низкая стоимость по сравнению с другими фундаментами.

Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.

Конус винтовой сваи ещё называют розочка или корона винтовой сваи.

К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.

Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.

Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.

Размер оголовка выбирается соответственно диаметру сваи.

Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.

Для самостоятельной сборки винтовых свай вам понадобятся:

Лопасти для винтовых свай гнутые со стандартным шагом гибки

Площадки с отверстиями для изготовления оголовков или готовые оголовки

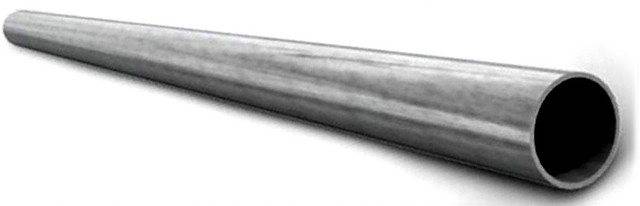

Труба нужного диаметра

Антикоррозийное покрытие для свай

Важной задачей является правильный раскрой конуса на винтовой свае. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт

Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.

Начинаем делать конус:

На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.

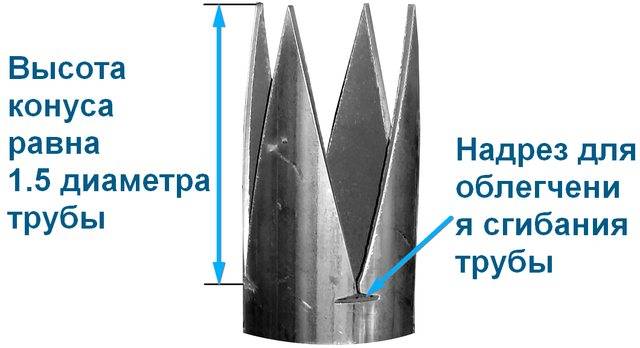

Высота конуса винтовой сваи равна 1.5 диаметра трубы.

После разметки вырезаем лепестки конуса в количестве 4-х штук.

У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.

Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.

Теперь части конуса можно заварить.

Следующий этап:

Привариваем гнутую винтовую лопасти к конусу.

Стандартные лопасти для винтовых свай 76, 89, 108, 133, 159, 219, 325 диаметра состоят из 2-х сегментов, которые свариваются между собой.

Только лопасть для 57 винтовой сваи состоит из одного сегмента.

Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.

Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.

Вам останется только себя похвалить!

Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:

Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.

У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:

Площадки для изготовления оголовков

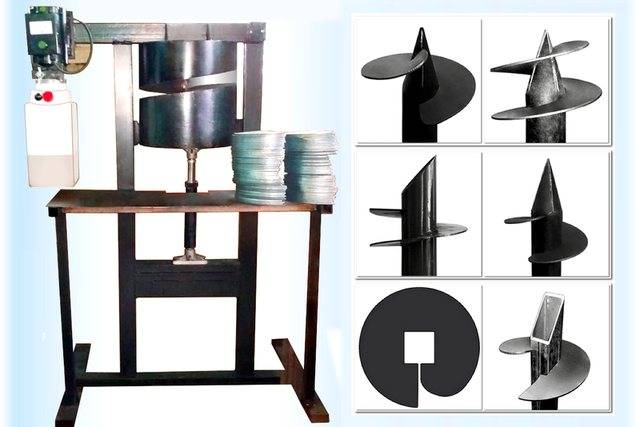

Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.

Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:

Особенности фундамента на металлических сваях

Пошаговая инструкция установки фундамента на сваях

1. Для начала нужно сделать разметку участка, на котором будет вестись строительство. Для этого необходимо разделить план дома на определённые прямоугольники. В этом случае погрешность не должны превышать 1–2 сантиметра.

2. Ввинчивание свай нужно начинать в тех местах, где будут углы будущего здания. Если длина трубы до 2,5 метра, то для их монтажа необходимо использовать специальные пруты, которые вставляются в нужно специальное отверстие. В случае с длинными винтовыми сваями (от 2,5 до 4 метров), нужно использовать удлинители и рычаги. Трубки надеваются на удлинитель, который скрепляется с ними с помощью отверстий. После этого начинается монтаж. Если речь идёт о ручном ввинчивании, то в этом процессе должно быть задействовано минимум 3–4 человека, дабы всё прошло без проблем. Во время ручного монтажа нужно постоянно следить за тем, чтобы свай строго вертикально ввинчивался в грунт. Для этого нужно использовать уровень и отвес. Допускается отклонение в 1–2 градуса от вертикальной оси.

3. После ввинчивания всех свай в грунт на глубину, которая соответствует расчётным данным, нужно с помощью дальномера определить высоту всех выступающих труб из земли. С помощью шлифовальной машины эту высоту нужно привести к одинаковому показателю.

4. Как только все сваи будут приведены к одной высоте, можно начинать заливать полости труб бетоном. Делать это нужно постепенно, дабы избежать возможности появления воздушных прослоек.

5. Когда раствор будет залит во все сваи, нужно дать ему время, чтобы он застыл. Как только это произойдёт можно начинать приваривать наголовники к трубкам.

6. В зависимости от выбранного способа обвязки труб, монтируется конструкция фундамента. Делается это с помощью брёвен или сварки. Если использовалась сварка, то все швы необходимо смазать мастикой, дабы избежать коррозии.

7. После этого можно начинать отделку фундамента. Делать это можно как с помощью дерева или декоративных панелей.

Виды свайно-винтового фундамента

  • С деревянным брусом, который идеально подходит для строительства зданий из СИП-панелей.
  • Со швеллером, который является оптимальным выбором при возведении тяжёлых зданий и крупных домов.
  • С заливкой железобетонной плиты. Этот вид свайного фундамента является наиболее предпочтительным выбором для возведения зданий на неустойчивых грунтах, например, на болотах.
  • С заливкой железобетонного ростверка. Этот способ замечательно подходит для строительства домов из кирпича, так как этот вид свайно-винтового фундамента способен выдерживать огромные нагрузки.

Процесс монтажа винтовых свай своими руками

Сваи закручивают с помощью труб, применяя их как рычаги. В трубу вставляется лом и при его помощи надеваются рычаги из трубы, которая имеет большой диаметр. Необходимо сказать, что данная операция является достаточно трудозатратной. В связи с этим рекомендуется ее выполнять с помощниками или воспользоваться услугами специальной техники.

Существуют разные мнения по поводу того, следует ли использовать бур для установки свай. В некоторых случаях лидерные отверстия делаются буром – это может облегчить их последующее забивание. Однако это нарушит плотность почвы. Когда свая будет непосредственно вкручиваться в землю, грунт возле нее уплотнится в связи с тем, что свая его вытеснит.

Характеристики грунта, который уплотняется, повысятся, особенно в сравнении с рыхлым. При этом вероятность проникновения воды в ствол шахты становится меньше.

Если изготавливать лидерные отверстия, следует знать, что они должны быть на 1-2 м короче, чем длина свай.

В некоторых случаях сваи выравниваются подручными средствами: распорками, ломом. Расхождение не больше 2 см можно устранить при помощи винтового домкрата.

https://youtube.com/watch?v=AFdP0KNF5iE

Аппарат для плазменного раскроя труб с ЧПУ

Станок для раскроя свай с ЧПУ оборудован плазмообразователем Hypertherm Powermax( лучшие на рынке), управляется всего 1 человеком, дает отличную точность, скорость и себестоимость реза.

Как итог, производительность раскроя выросла втрое против ручной резки, что позволило отказаться от половины резчиков.

Более того, корона вырезана с абсолютной точностью, и теперь сварщикам не надо исправлять огрехи, которые были при ручной резке, что, в свою очередь позволяет сэкономить 15-20% стоимости на участке сварки.

Мы тестировали его весь 2021 год и точно можем сказать — он нужен!

Ко всем станкам в комплекте идет набор программ и обучение работе на нем. Возможен шеф-монтаж.

Усиление ленты свайного фундамента.

Чтобы построить дом без погреба и цоколя, следует выбрать фундамент винтовой. Он состоит из свай, которые вкручиваются в землю как шурупы. Не рекомендуется для твердых почв. Как правильно установить винтовые сваи для фундамента своими руками — нагляднее покажет видео.

Процесс строительства состоит из следующих этапов:

  1. определяем количество необходимых опор и величину нагрузки на них. Расчет нагрузки на болтовые сваи для фундамента производится по формуле: площадь дома x (40 + 15xV), где B — высота фасада здания;
  2. делаем разметку на земле при помощи кольев и веревки;
  3. просверливаем отверстия под свай. Их диаметр должен быть немного меньше диаметра лопастей сваи; устанавливаем опоры;

Важно! Обязательно используйте уровень для соблюдения строгой вертикальной установки. Если опора неровная, фундамент не выдержит нагрузки. лишняя длина сваи удаляется дробилкой; К обрезному краю опоры приваривается стальная площадка

К нему прикреплен металлический швеллер

лишняя длина сваи удаляется дробилкой; К обрезному краю опоры приваривается стальная площадка. К нему прикреплен металлический швеллер.

Как сделать свайный фундамент из проволочной сетки.

Проволочная сетка — это часть фундамента, возвышающаяся над поверхностью земли. Он предназначен для распределения нагрузки на свайную конструкцию. Для изготовления ростверка используются железобетонные или металлические балки, объединяющие сваи в единую конструкцию. Чтобы правильно построить ростверк, необходимо соблюдать следующую последовательность:

Возводится опалубка; проложена арматура. Его тщательно укрепляют, чтобы избежать возможного смещения; заливается бетон. Убедитесь, что нет протечек за пределы опалубки; воздух выходит из бетона. Делать это можно с помощью обычной арматуры;

Процесс застывания винтовых свай.

Для этого накройте его полиэтиленовой пленкой. В течение недели необходимо периодически снимать полиэтилен и поливать конструкцию; затем снимается опалубка.

Чтобы построить прочный и надежный дом, нужно правильно обустроить его фундамент. Перед тем как приступить к строительству, внимательно ознакомьтесь с основными принципами кладки постройки и основными правилами монтажа. Соблюдая все необходимые технологии, вы отлично справитесь с самостоятельным возведением фундамента.

Конструкция винтовых свай

В устройство винтовой сваи входят:

  • Ствол, представленный в виде труб с круглым сечением и толщиной стенки в – 4 мм;
  • Наконечник конусообразной формы, который располагается на нижнем конце сваи;
  • Лопасть, которая имеет вид витка спирали, приваренной на конусную часть имеющейся сваи;
  • Оголовок, представленный в виде пластины квадратной формы, которая приваривается к верхнему концу ствола.

ВАЖНО! Оголовок имеет место быть в том случае, когда надземная часть постройки будет выполняться из дерева. С целью придания ему дополнительной прочности, его усиливают с использованием ребер жесткости

В таком случае по углам оголовка просверливают 4 отверстия с необходимым диаметром – 25 мм.

Конструкция винтовой сваи

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
