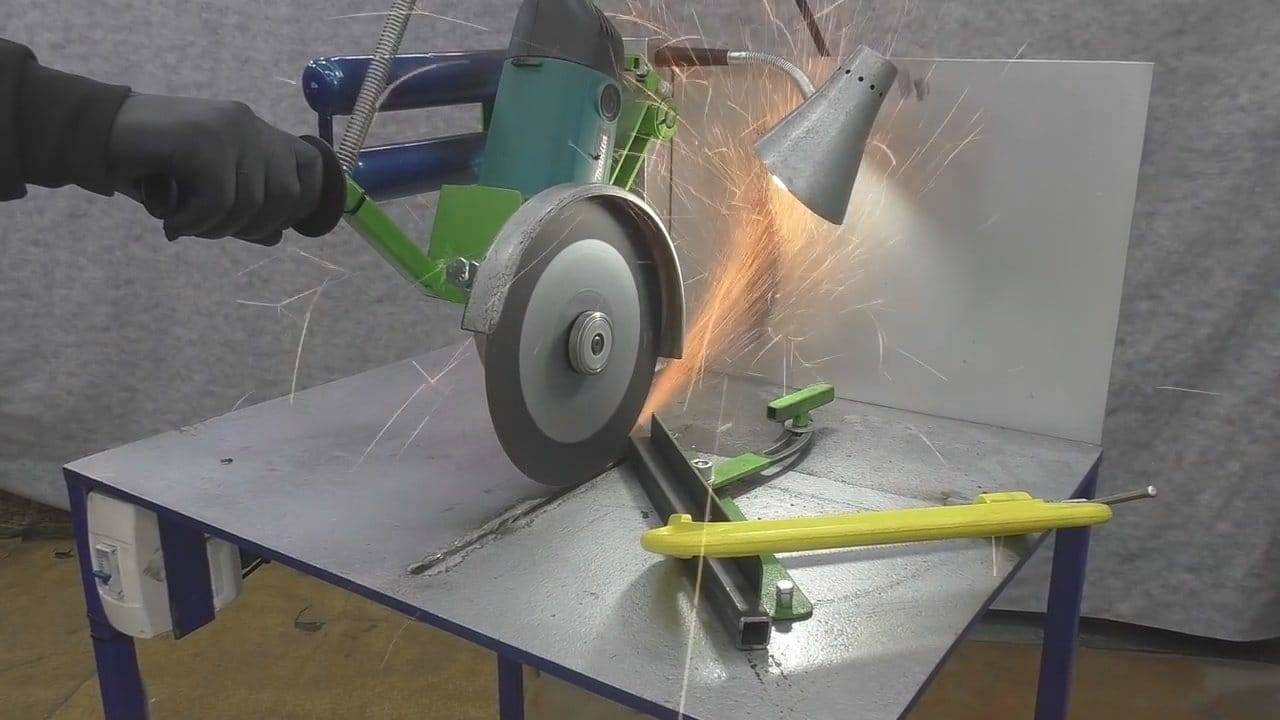

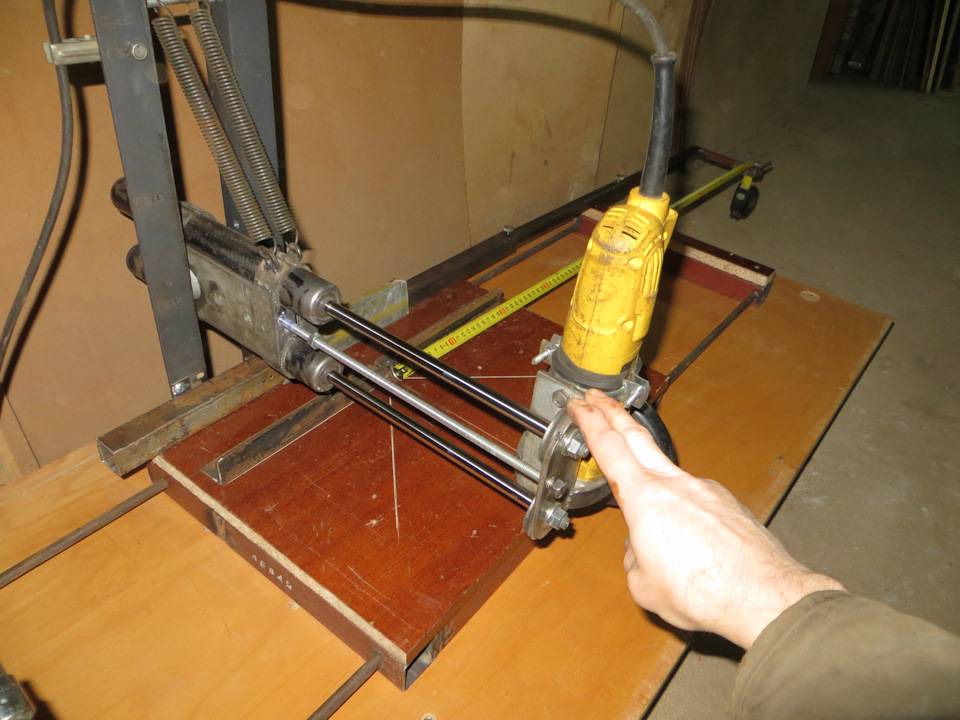

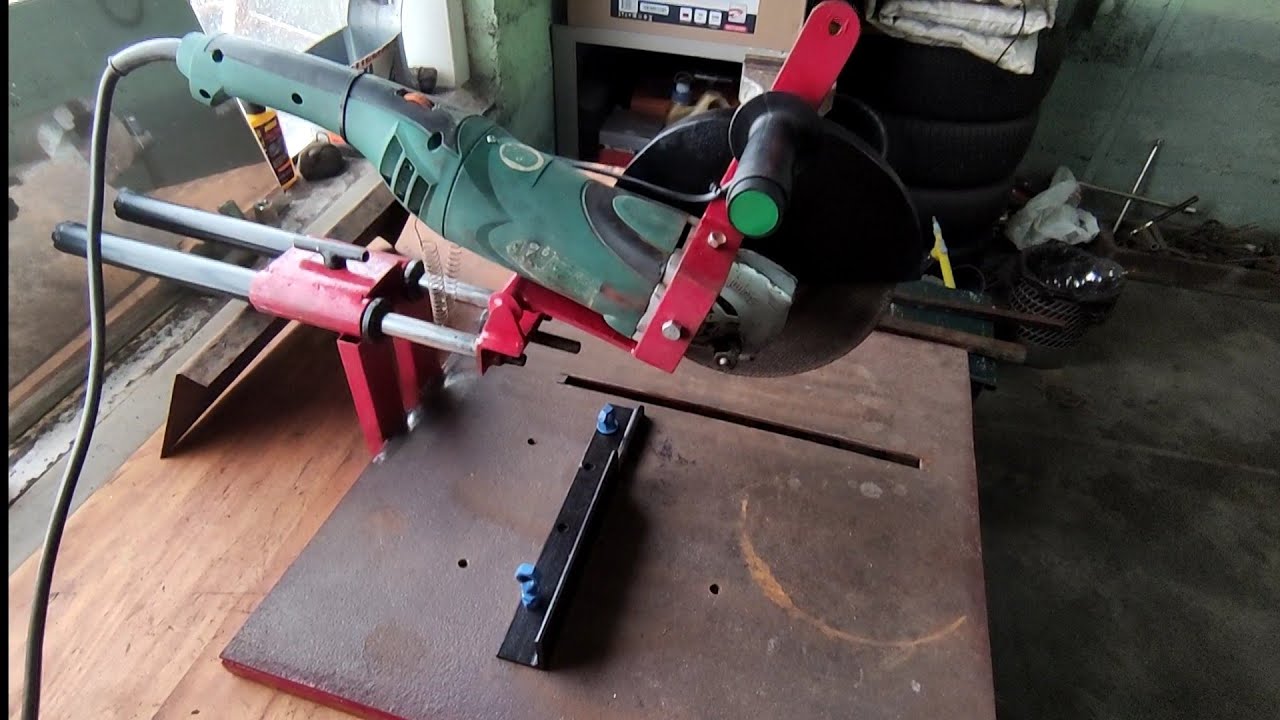

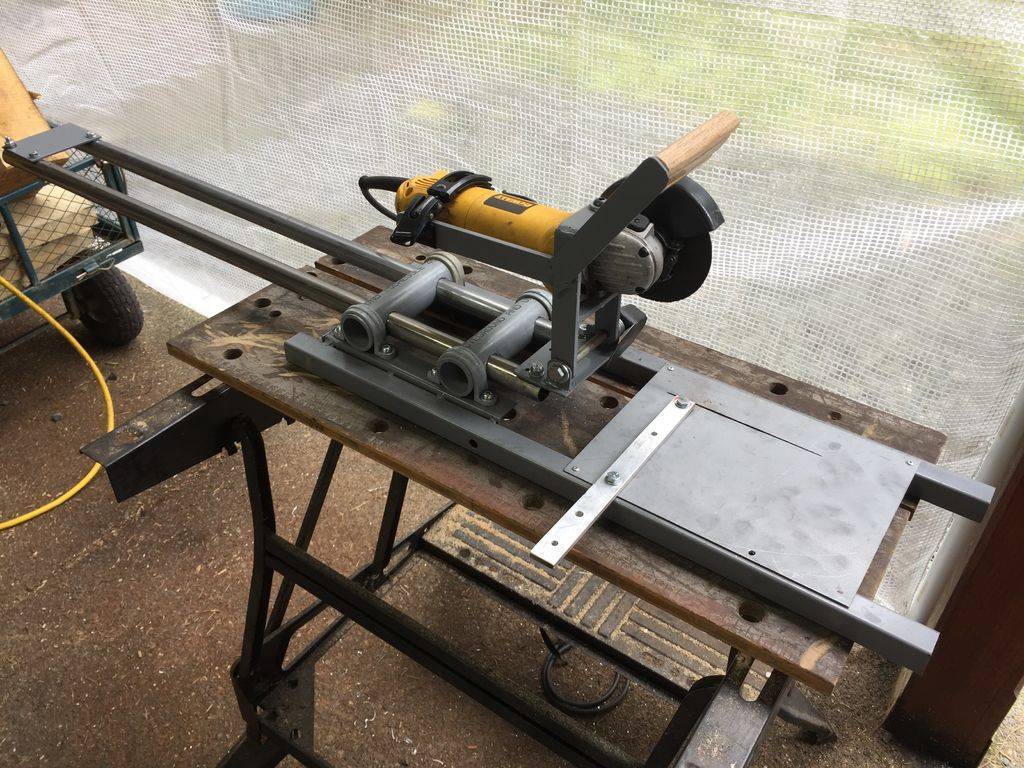

Как из болгарки сделать отрезной станок с протяжкой

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

прутки различного сечения;
проволока;
полосы трубы;
арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

приводными;
механизированными;
стационарными
роликовым воздействием.

Правило-отрезной станок

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

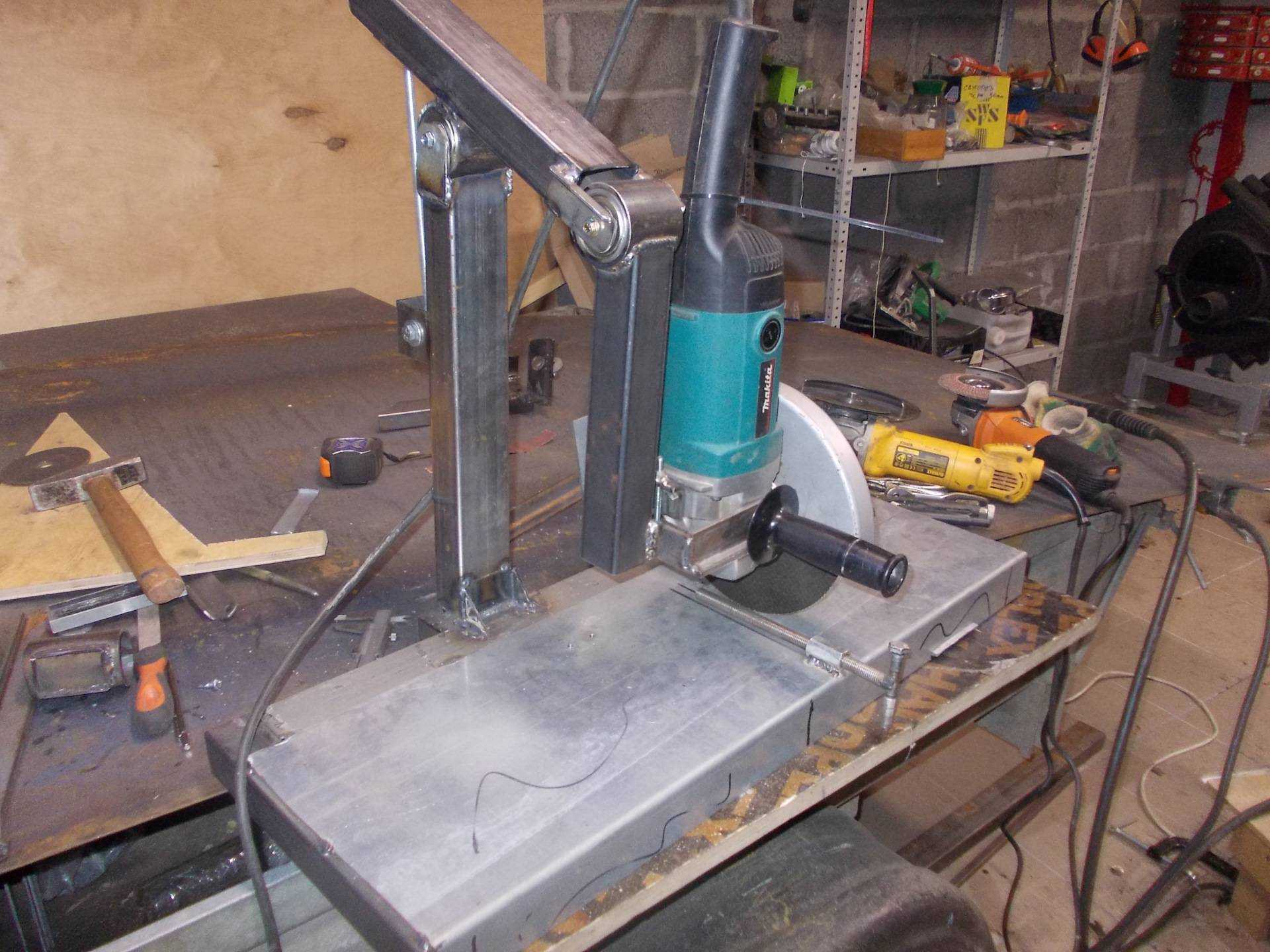

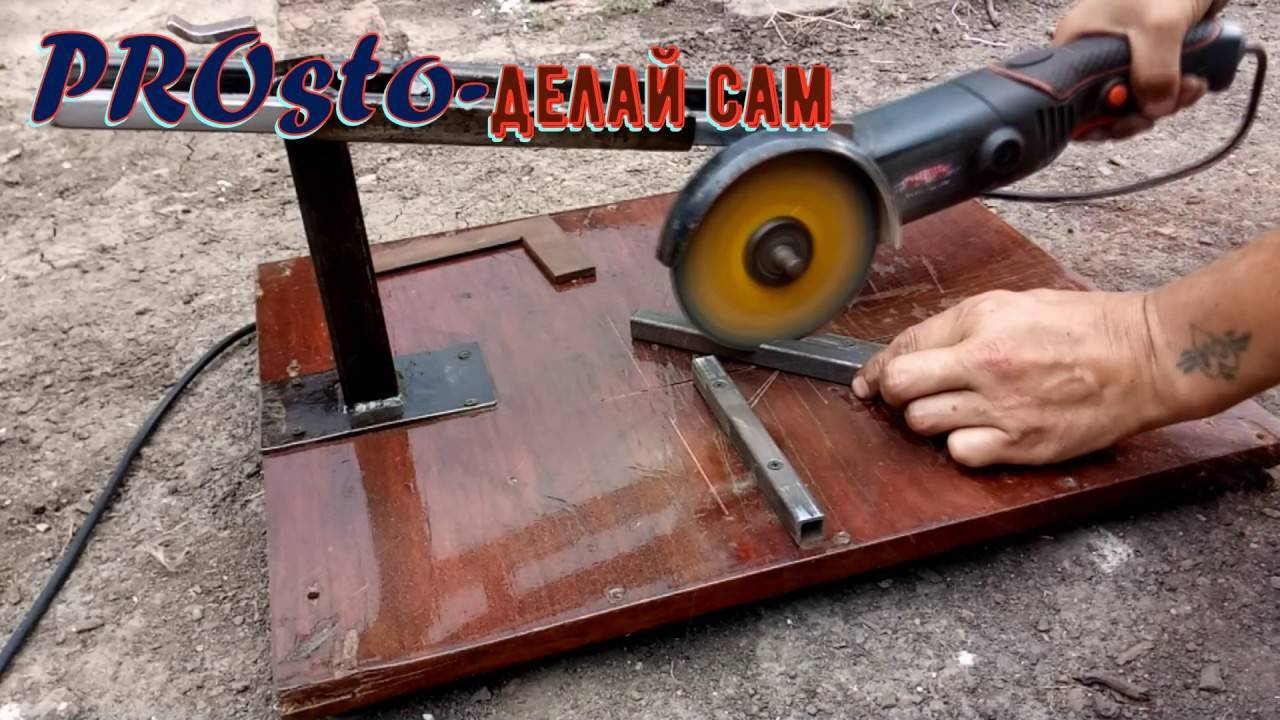

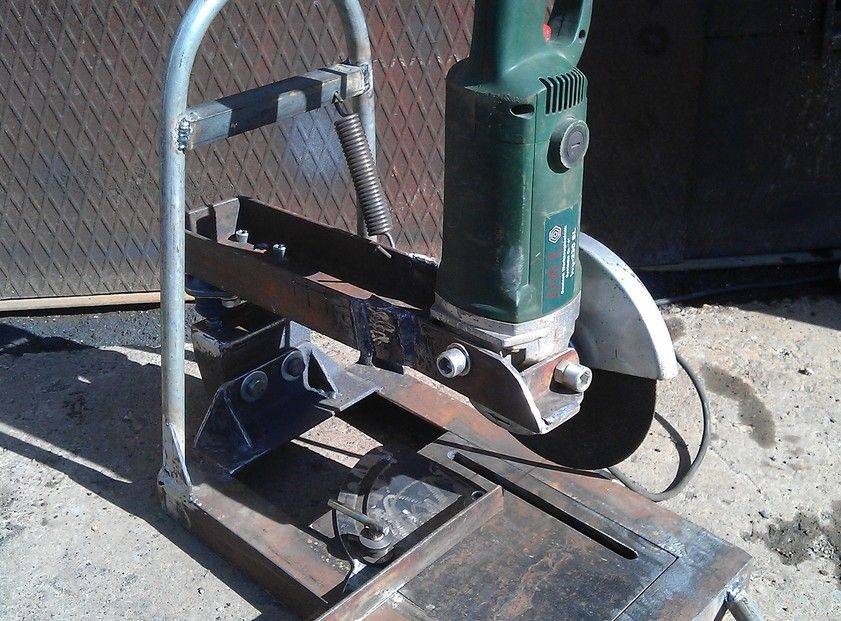

Вариант 2 — как легко и быстро сделать маятниковую пилу

При наличии сварочного аппарата и расходных материалов, можно сделать стационарный станок из болгарки за считанные часы. Причем для этого не понадобится ничего покупать, так как необходимые трубки, арматуру и профиль можно отыскать в гараже или куче металлолома. Чтобы соорудить простейший отрезной станок, используя в качестве основного инструмента УШМ, понадобится воспользоваться следующими деталями:

Металлические профили размером 150-200 мм
Гильза длиной 10-15 см
Шпилька длиной 20 см и диаметром 8-10 мм
Шайбы
Уголок металлический
Лист металла толщиной 2-3 мм, который будет выступать в качестве основания

Итак для изготовления простейшей самоделки понадобится выполнить следующие действия:

Обрезать шпильку необходимой длины, после чего внутри поместить гильзу (она должна свободно перемещаться по шпильке), и на концы выступающей шпильки закрутить гайки. С обеих сторон закрутить по две гайки, так как вторые будут играть роль контргайки Гайки нужно завинчивать не полностью, они не должны соприкасаться с гильзой Получившуюся конструкцию следует приварить к стальному листу

При этом важно прихватывать именно гайки, а гильза при этом должна оставаться подвижной, то есть, свободно перемещаться На следующем этапе необходимо изготовить крепления для болгарки. Для этого понадобятся металлические профиля, а также шайбы, которые будут играть роль кронштейнов Нарезать необходимой длины (все зависит от применяемого инструмента, но для маломощной болгарки, длина профиля составляется 15-20 см). К концам профилей приварить шайбы

К концам профилей приварить шайбы

Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

К концам профилей приварить шайбы. Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

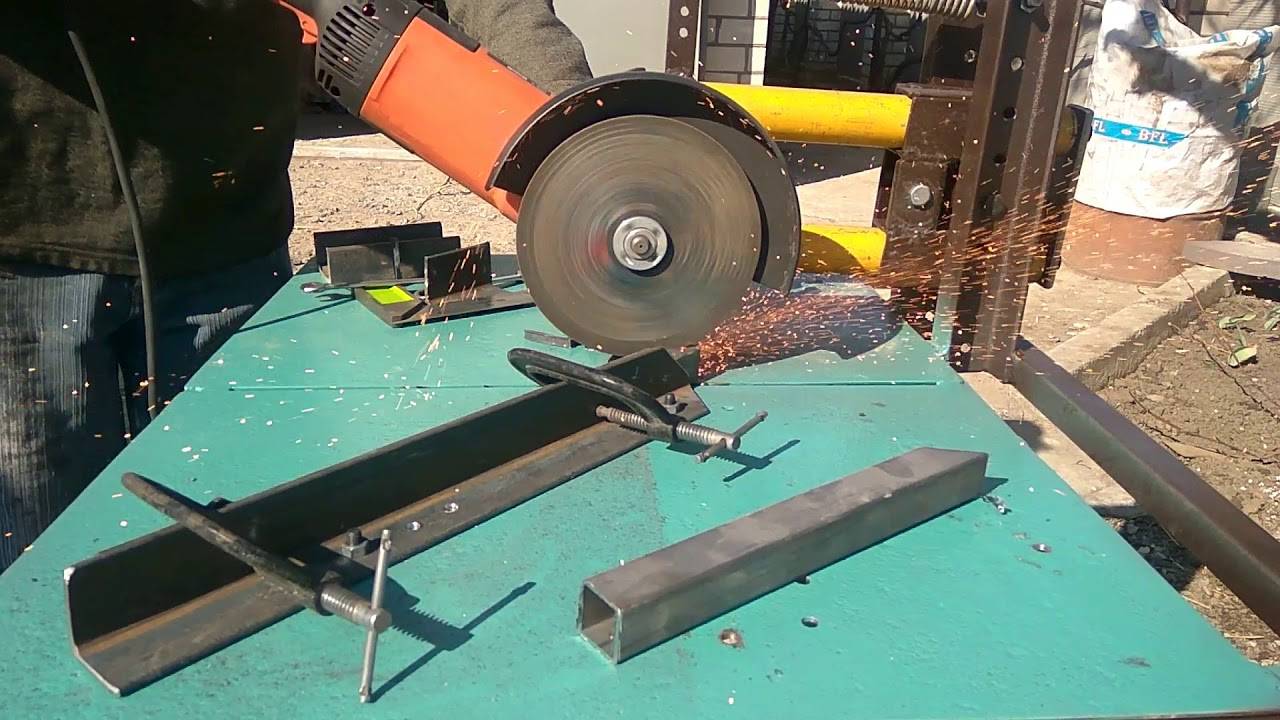

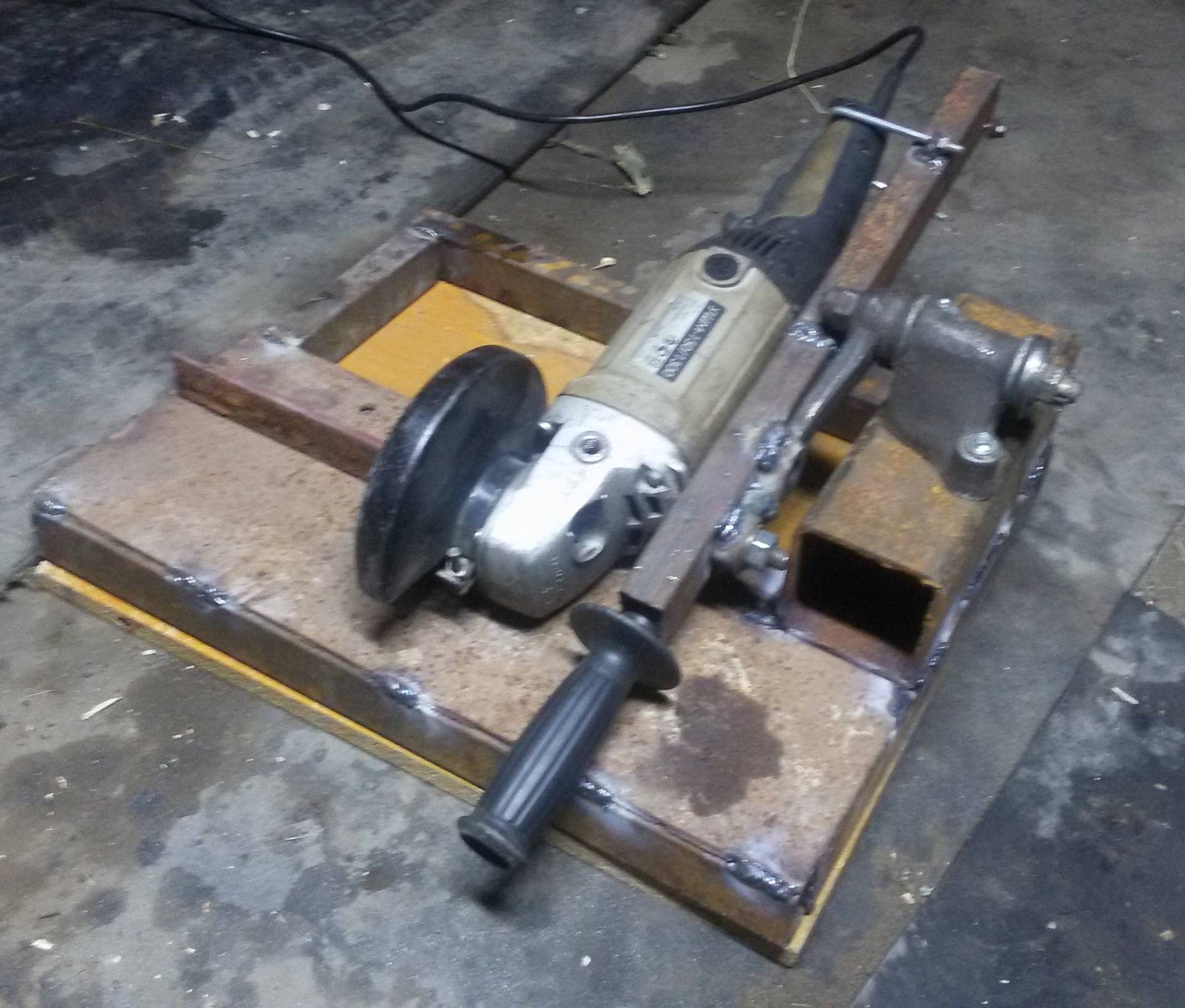

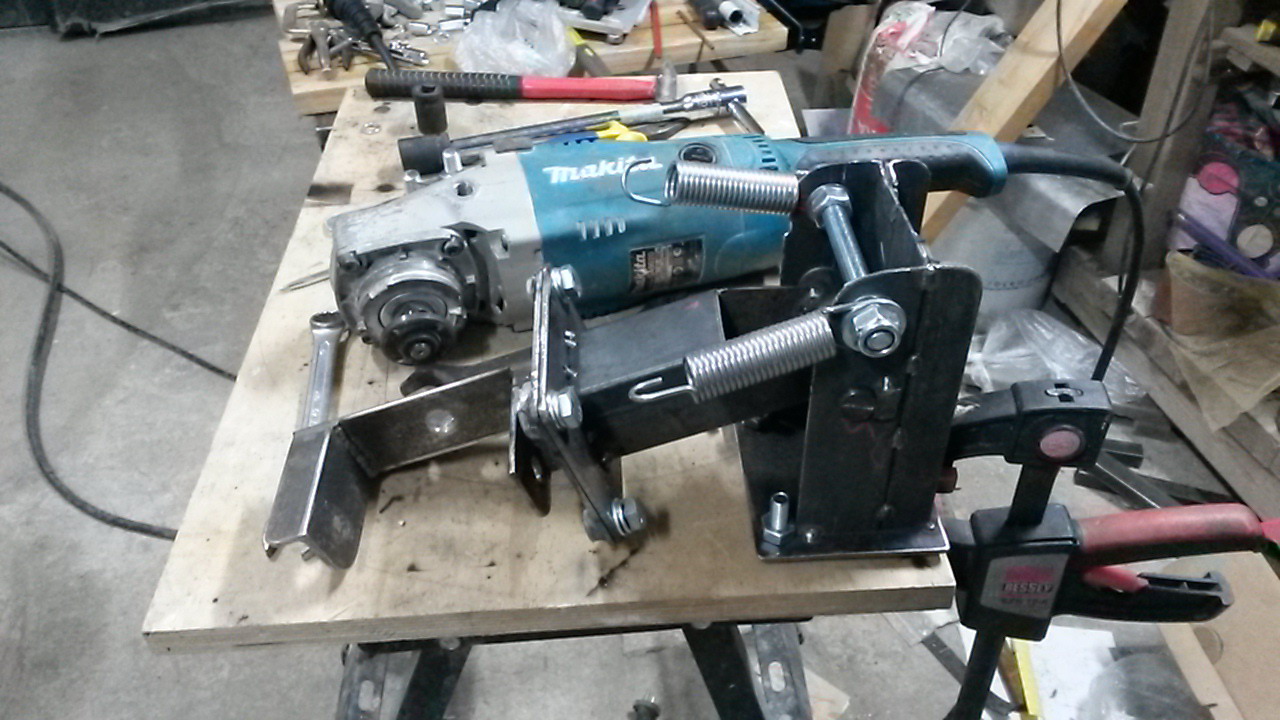

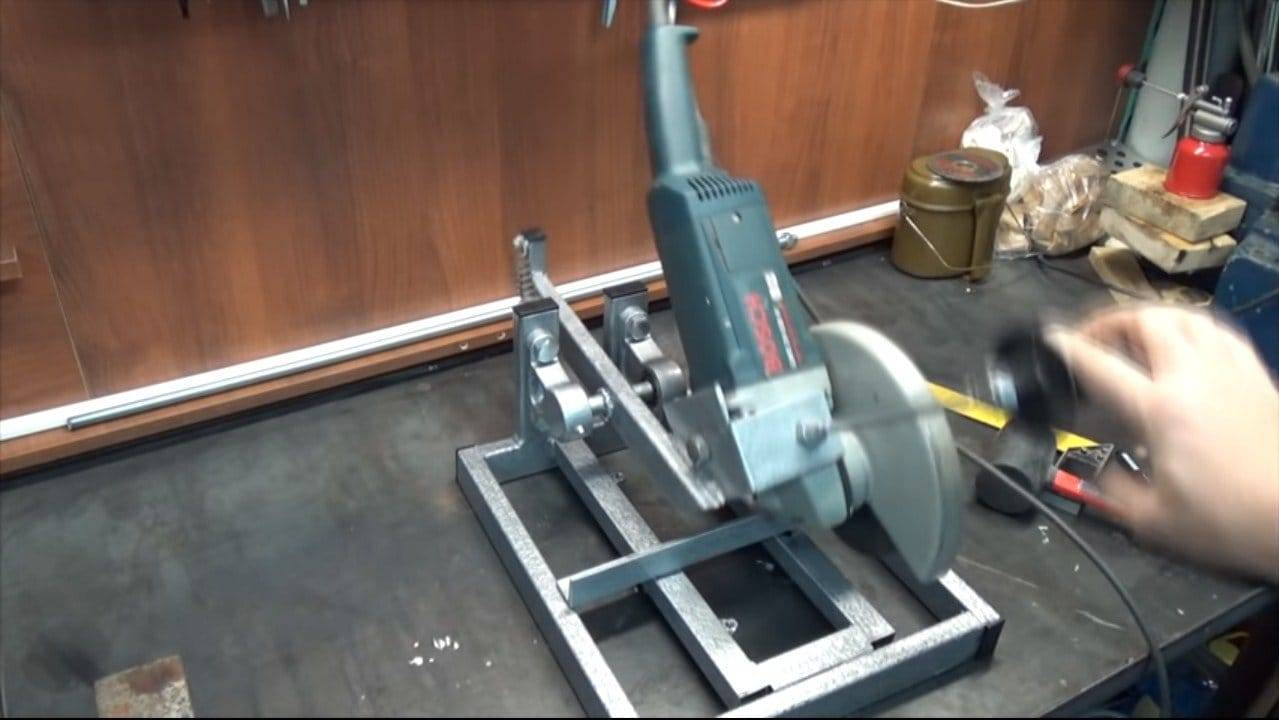

Ниже на фото показана конструкция самодельного станка из болгарки с подробным описанием необходимых материалов. Используя инструкцию, а кому-то достаточно схемы, чтобы изготовить самодельный отрезной станок

При этом немаловажно учитывать, что кожух для болгарки должен быть обязательно, иначе повышается риск получения серьезных травм. Эксплуатировать инструмент без защитного обмундирования не только на человеке, но и на самом устройстве, строго запрещено. Простейшее устройство готово к эксплуатации

Простейшее устройство готово к эксплуатации

Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок

Простейшее устройство готово к эксплуатации. Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок.

https://youtube.com/watch?v=JEx5QZJp7Kg%3F

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

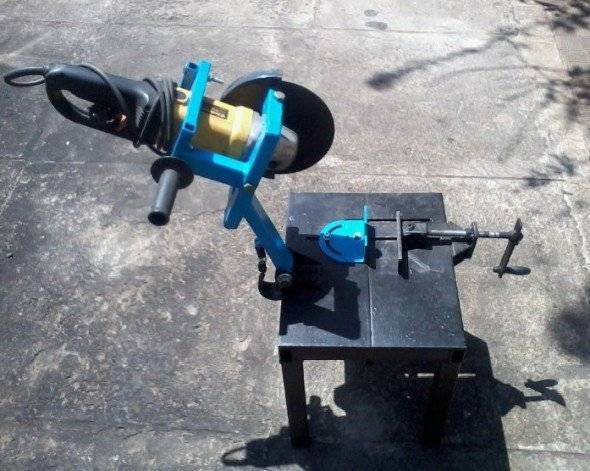

Конструкции станков

При разработке и изготовлении отрезного станка на базе УШМ желательно учесть следующее.

Стол должен уравновешивать изменение положения инструмента во время работы. Чем выше масса основания, тем устойчивее будет подобное устройство в работе. Для выполнения множества однотипных операций станок целесообразно зафиксировать на верстаке или специальной тумбе.
Коромысло должно перемещаться в плоскости, перпендикулярной к столу. Только так будет обеспечено высокое качество реза по металлу даже при протяженном пилении.
Наличие возвратной пружины или противовеса, установленного на обратной части коромысла, защитит абразивный диск от повреждения. Работа станет безопасной для пользователя.
Чтобы легче управлять процессом резания, нужно установить рукоятку. Если позволяет конструкция, то предпочтительнее использовать ручку, входящую в комплект к болгарке.
Ориентировать защитный кожух следует так, чтобы опилки и искры вылетали в сторону от работника. На удалении целесообразно установить щиток, он защитит мастерскую от возгорания.
Деталь при резании необходимо фиксировать относительно упоров. Это предохранит мастера от травм. Жесткая фиксация – это гарантия получение качественного реза.
При необходимости нужно смонтировать вспомогательную рамку с линейкой. Передвижной упор, установленный на ней, поможет изготавливать серию одноразмерных заготовок. Производительность труда вырастет, а качество будет значительно лучше.
Целесообразно на верстаке или рабочем столе иметь кнопку аварийной остановки «СТОП». Она должна быть установлена в цепи питания электроинструмента. Безопасность работ превыше всего.
Наличие системы пуска, вынесенного за пределы УШМ, позволит проще включать и выключать станок. Мастеру будет удобнее выполнять основной производственный процесс, устанавливая заготовки и снимая готовые детали.

Материалы для изготовления

Для того, чтобы сделать станок из болгарки, вам понадобятся:

два старых автомобильных амортизатора;
два закрытых подшипника и кусок трубы, с внутренним диаметром чуть больше подшипников;
металлическая труба для прижимной ручки;
металлические уголки разных размеров;
металлическая щетка;
тиски;
сварочный аппарат;
болгарка;
дрель;
маркер;
строительная шпилька;
болты, гайки и шайбы;
магнитный угольник;
мебельный газлифт (устройство с амортизатором, применяемое в шкафчиках с горизонтальным открыванием);
транспортир.

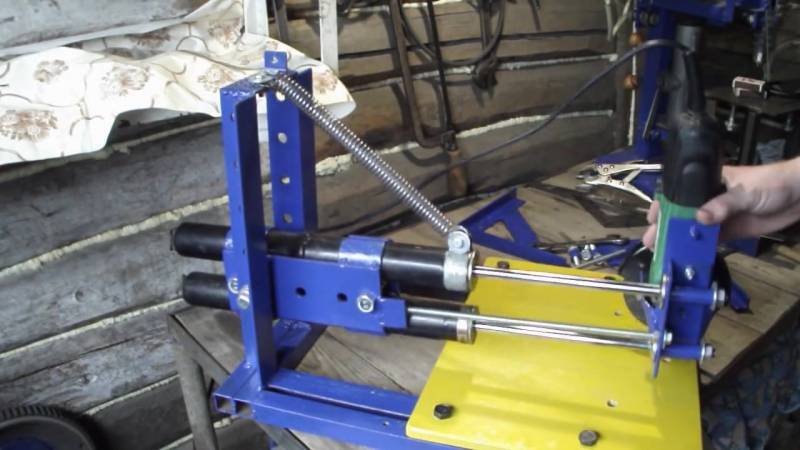

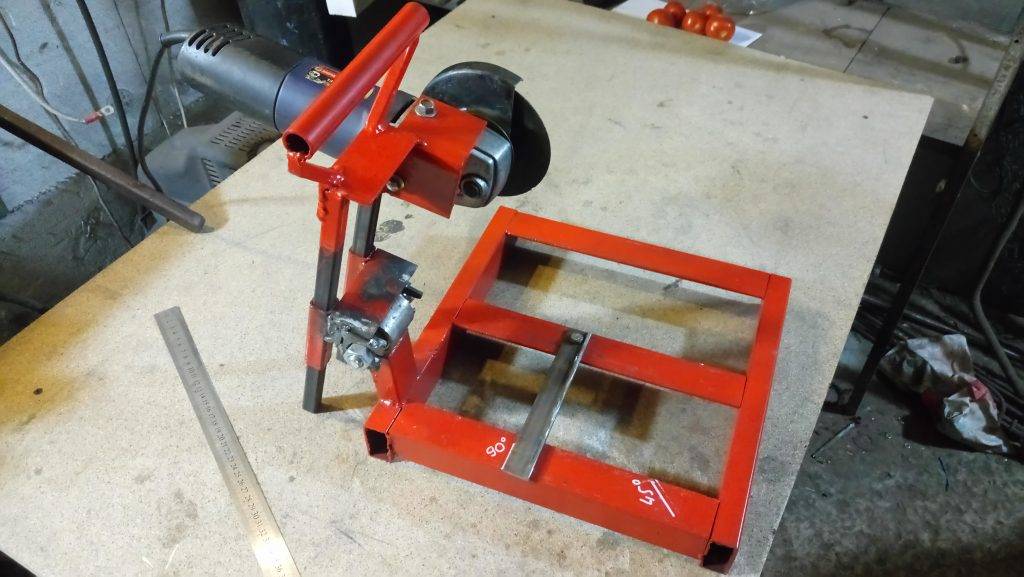

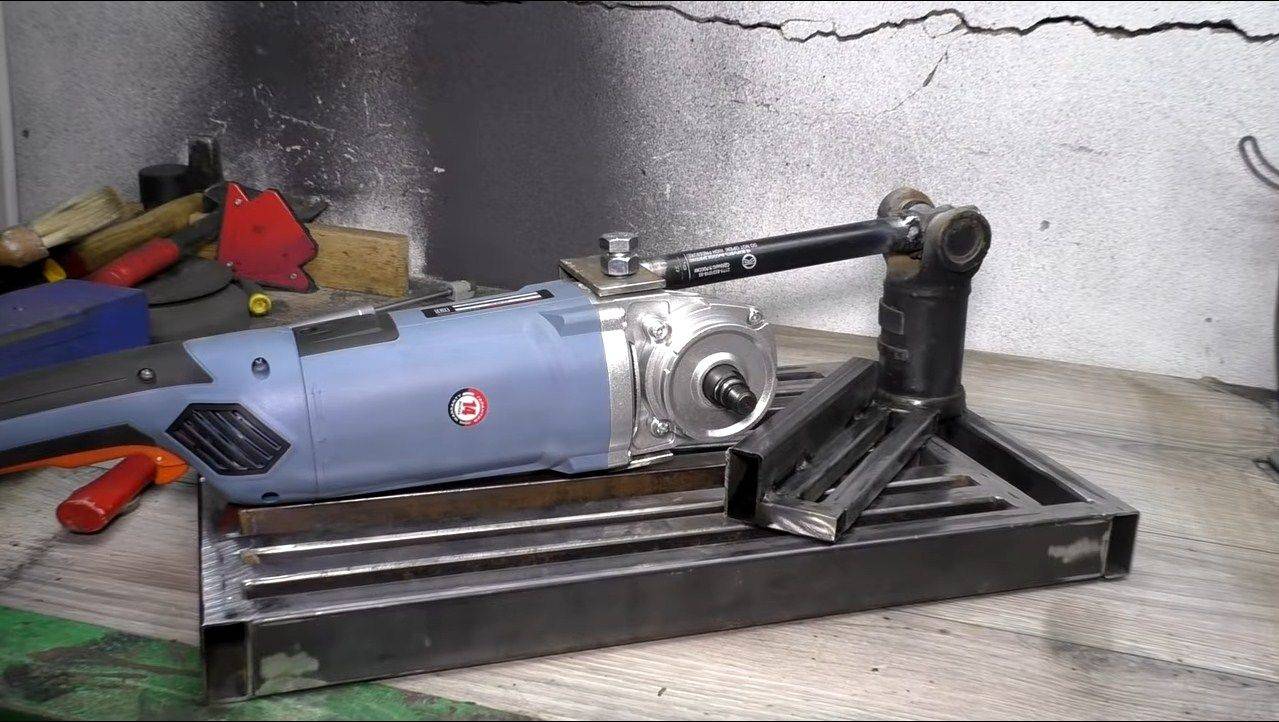

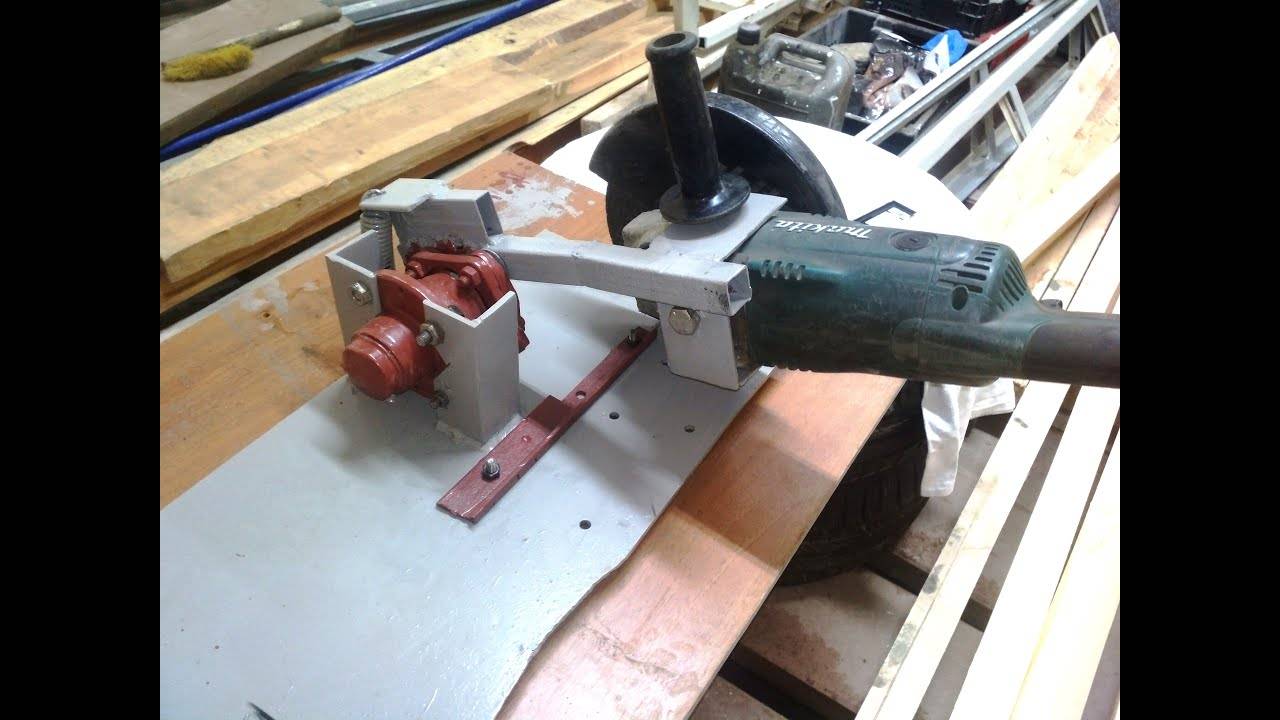

Шаг 1. Делаем поворотный механизм с кронштейном

При помощи металлической щетки очищаем амортизаторы от грязи.

Надрезаем металлическую трубу вдоль, чуть разводим ее и вставляем с двух сторон подшипники.

Зажимаем трубу в тисках и завариваем линию разреза.

Из больших металлических уголков свариваем П-образный швеллер. В одном торце болгаркой делаем выемки под трубу с подшипниками и привариваем ее.

К другому торцу швеллера привариваем вертикально два меньших уголка.

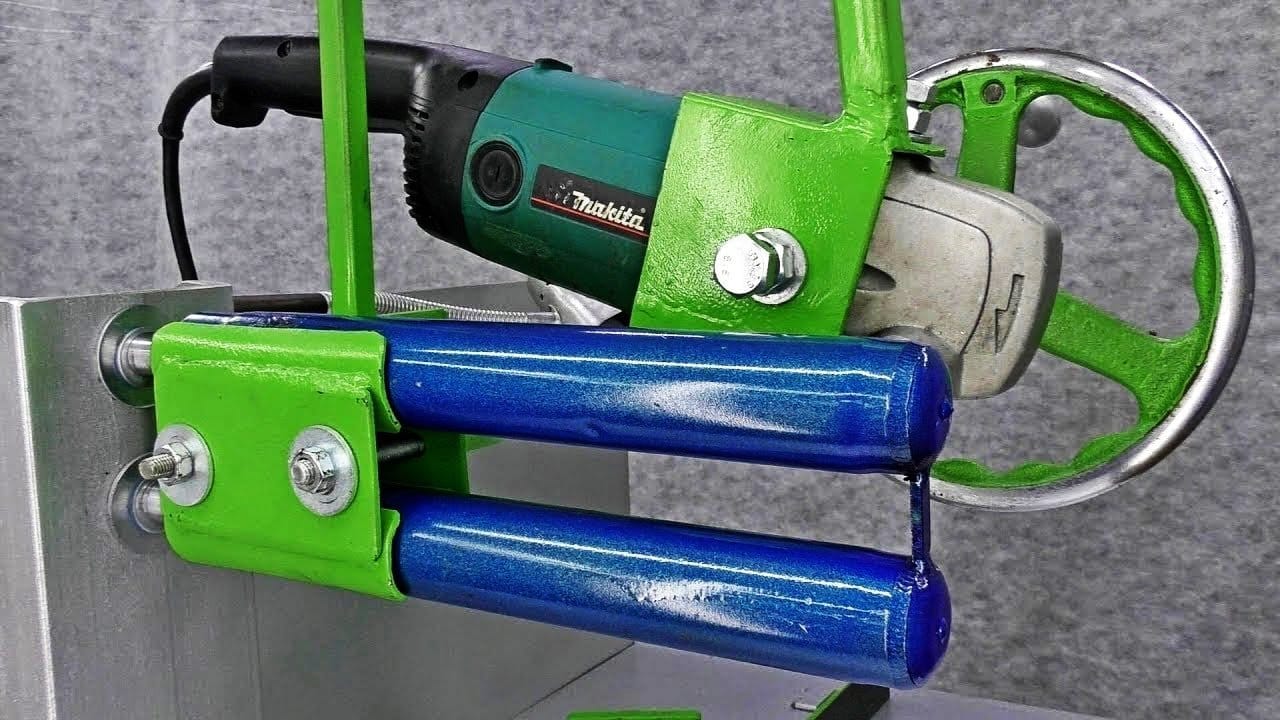

Вставляем в них амортизаторы и привариваем их.

Для создания симметричного кронштейна точечно свариваем два уголка.

В дальнейшем мы их рассоединим.

Просверливаем в центре отверстие под ось. Маркером намечаем форму кронштейна и обрезаем болгаркой.

9Разъединяем места сварки.

От строительной шпильки отрезаем кусок для будущей оси. На один ее конец надеваем гайку и вставляем последовательно в один уголок кронштейна + шайба, затем в трубу с подшипниками + шайба и, наконец, одеваем второй уголок кронштейна. Зажимаем все гайкой.

Ровные концы уголков свариваем между собой.

Штоки амортизаторов соединяем между собой куском профильной трубы, с просверленными под них отверстиями, и затягиваем гайками.

Чтобы легко и просто наметить места отверстий, обрисуйте торцы штоков маркером или краской и приложите к ним профильную трубу.

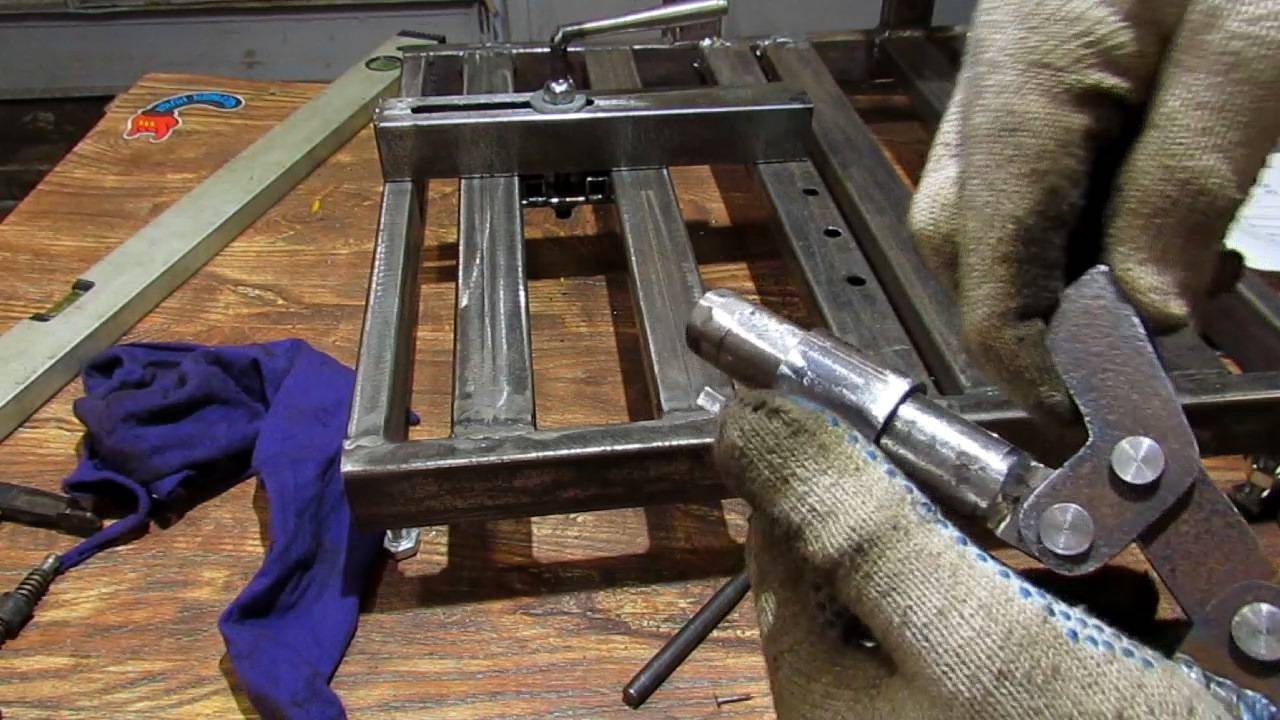

Шаг 2. Делаем раму станка

От профильной трубы отрезаем два длинных куска и два покороче.

Свариваем из них прямоугольную раму. Сошлифовываем все неровности.

Чтобы выдержать все необходимые углы, пользуйтесь магнитным угольником.

Внутри меньшей стороны привариваем кусок профильной трубы для крепления поворотного механизма.

Снимаем кронштейн, полученный в шаге 1, намечаем и просверливаем места его крепления к раме.

Устанавливаем кронштейн на место и прикручиваем его болтами с гайками и шайбами.

От куска листового металла отрезаем пластину по ширине рамы и привариваем его с противоположной от кронштейна стороны.

От листа металла отрезаем два треугольника и, приваривая их, делаем ребро жесткости для амортизаторов.

Для дальнейшего крепления болгарки, в профильной трубе, соединяющей штоки амортизаторов, просверливаем 2 отверстия. В одно из них вставляем болт с гайкой и привариваем ее.

Устанавливаем блок с амортизаторами в кронштейн.

В торце кронштейна просверливаем отверстие для вывода провода питания.

К одному из амортизаторов привариваем кронштейн для крепления мебельного газлифта. Такой же кронштейн привариваем к раме станка. Крепим газовый амортизатор к кронштейнам.

Шаг 3. Делаем прижимную ручку

Из листа металла вырезаем пластину в форме прямоугольной трапеции, немного сужая одну из ее сторон примерно от середины.

Отрезаем от трубы кусок для ручки и привариваем его под углом 90 градусов к меньшей стороне пластины.

Привариваем пластину к левому торцу профильной трубы, соединяющей штоки амортизаторов.

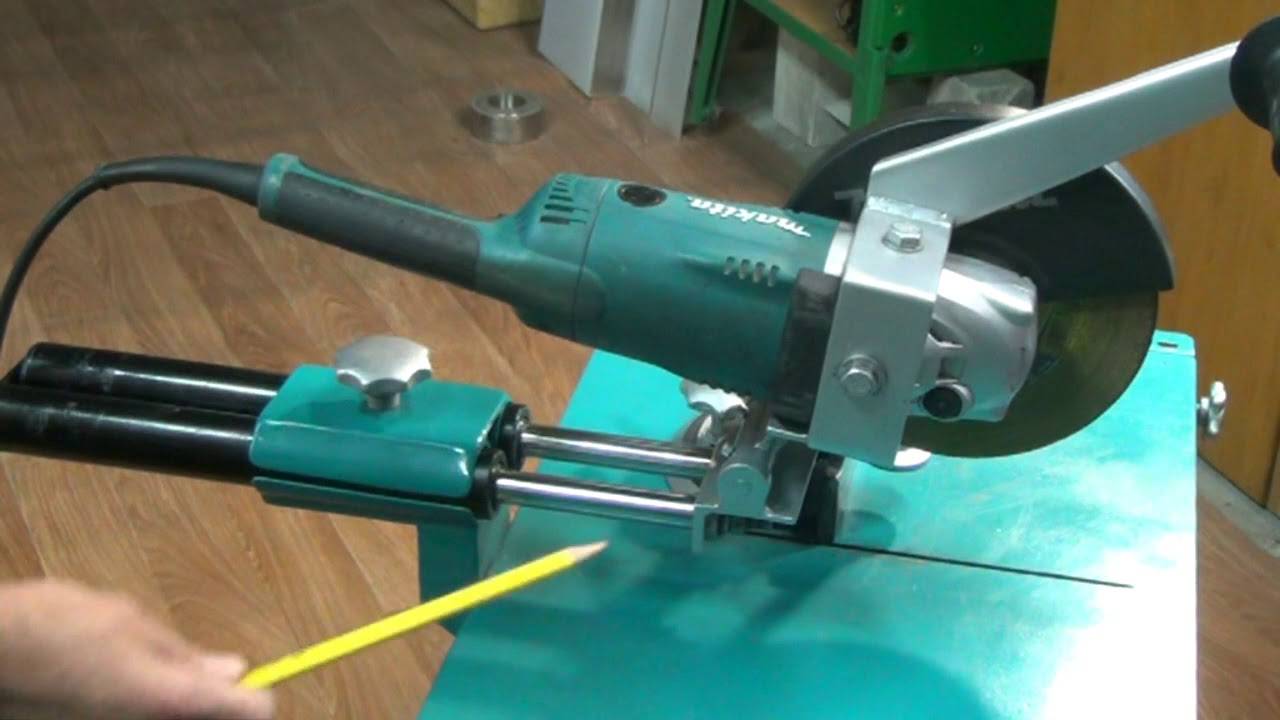

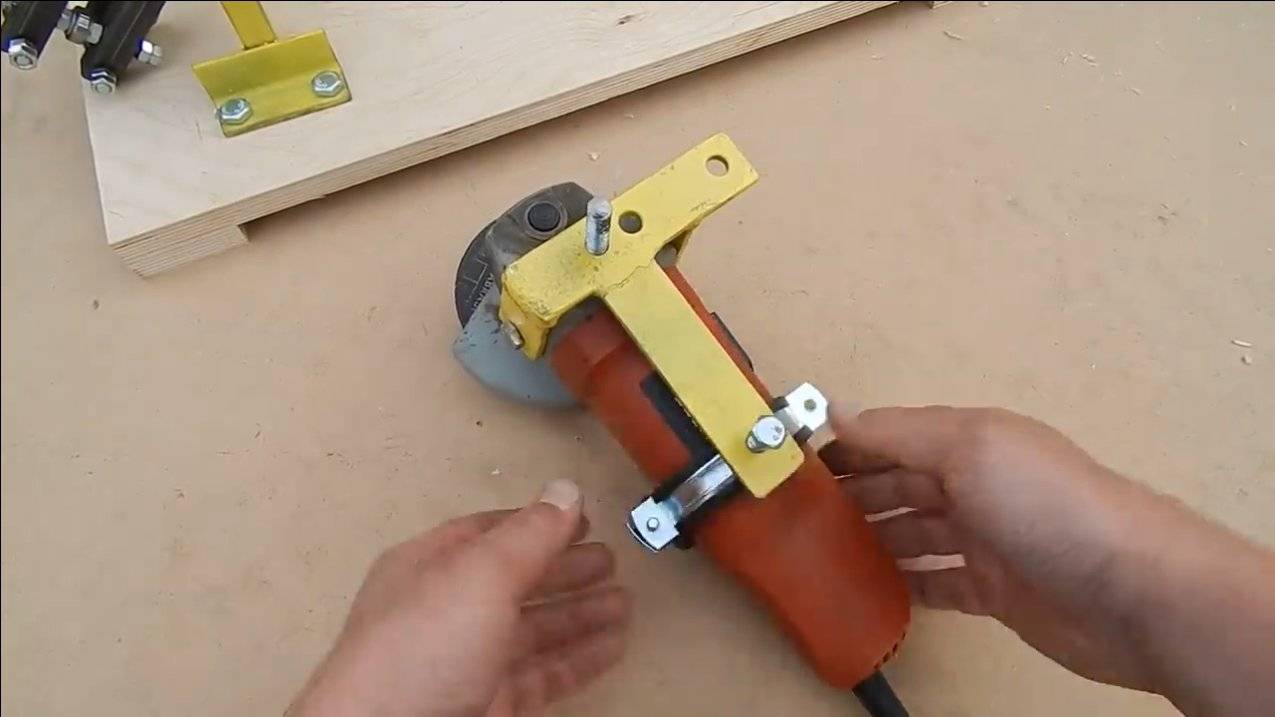

Шаг 4. Крепим болгарку к станку

Из листа металла вырезаем три куска и свариваем П-образное крепление.

Удаляем лишний металл и шлифуем крепление.

С помощью болтов крепим болгарку к станине. Пропускаем провод питания в подготовленное отверстие и подключаем его к источнику напряжения.

Потянув за ручку и, двигая ее взад-вперед, прорезаем в листе стали на станине прорезь. Наш станок готов к работе.

Для удобства резки под определенным углом, можно установить на раме упор, наметив с помощью транспортира и просверлив отверстия для его крепления под разными углами.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
Получение качественного и ровного реза, что делает устройство совершенным
Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Как просто быстро и легко сделать садовый измельчитель для веток и травы

Ножи из напильника делаем в домашних условиях

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.

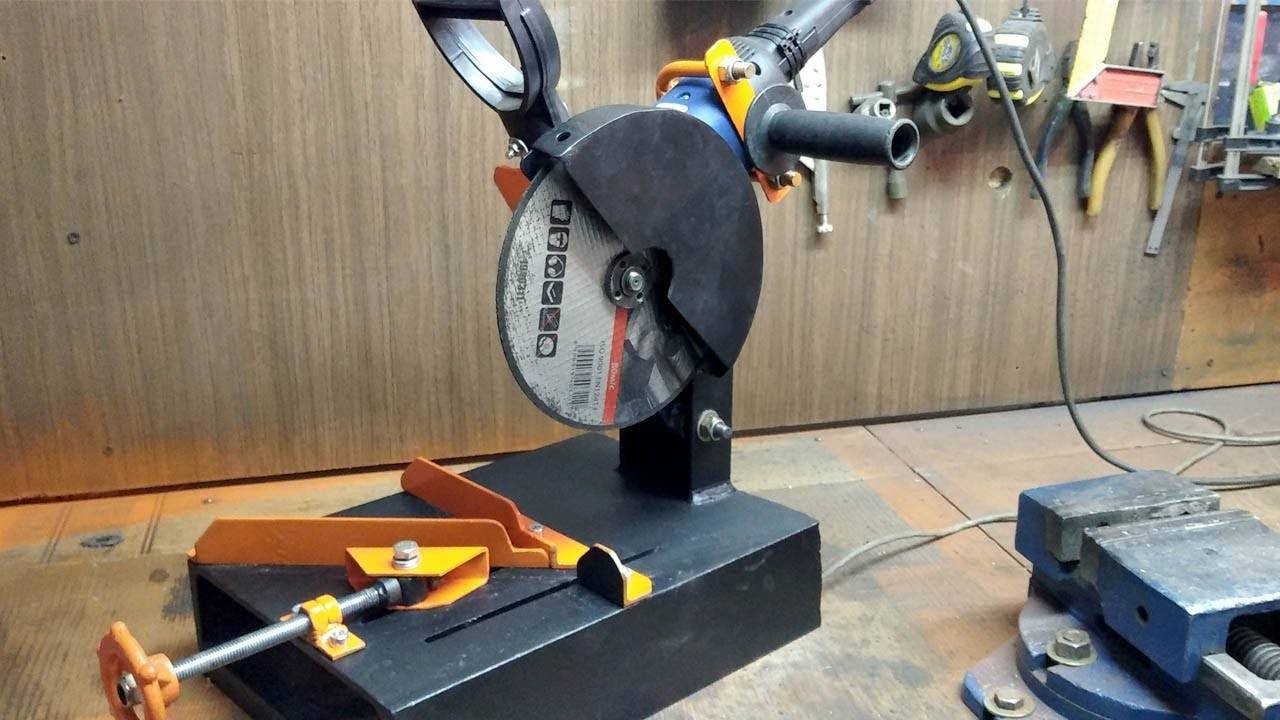

Шаг 6: добавляем стол для резки

1 of 6

Режущий стол составлен из стальной пластины, которая держится на клепках. Находится пластина впереди болгарки.

Когда все части собраны, и угол резки определен, поворачиваем вертикальный режущий диск перпендикулярно столу. Чтобы это было легче сделать, опускаем режущий диск на стол и ставим около него прямой угол. Когда вы замечаете, что диск находится под прямым углом, затяните болт и закрепите болгарку при помощи ремешка.

Так как стол для резки теперь прикручен, угол определен и болты затянуты, можно подключить болгарку к электросети и прорезать в столе щель, следя за тем, чтобы и спереди и сзади оставался материал. С помощью этой щели теперь можно судить о траектории лезвия болгарки.

Теперь из алюминия делаем упор (2.5 на 0.5 на 25 см) и прикручиваем его к столу перпендикулярно щели. Создаем второе отверстие, чтобы упор можно было прикрутить под углом в 45 градусов.

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

У мастера всегда есть возможность расположить болгарку под нужным углом.
Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
Существенно повышается производительность труда.
Эксплуатация таких стоек отличается высоким уровнем безопасности.
Гарантия высокой степени устойчивости для вращающегося держателя.
Отсутствует необходимость удерживать тяжёлый инструмент в руках.
Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Для изготовления отрезного станка, понадобятся материалы:

профильная труба 40 х 20 мм – 0,32 м;
профильная труба 20 х 20 мм – 1,38 м;
профильная труба 15 х 15 мм – 0,34 м;
полоса 40 мм – 0,14 м;
полоса 20 мм – 0,16 м;
подшипники 100-я серия – 16 шт.;
болты М10 под шестигранник 75 мм – 8 шт;
гайки М10 – 12 шт;
шайбы 10 мм – 32 шт;
длинные гайки М12 – 3 шт.;
длинная гайка М10;
болт М12 с полной резьбой 200 мм;
болты М10 40 мм – 2 шт.;
болт под шестигранник с полной резьбой 70 мм;
заглушки для профиля 20 х 20 мм – 6 шт;
заглушки для профиля 40 х 20 мм – 1 шт;
профильная труба 50 х 50 мм, для направляющей – 2 м или более.

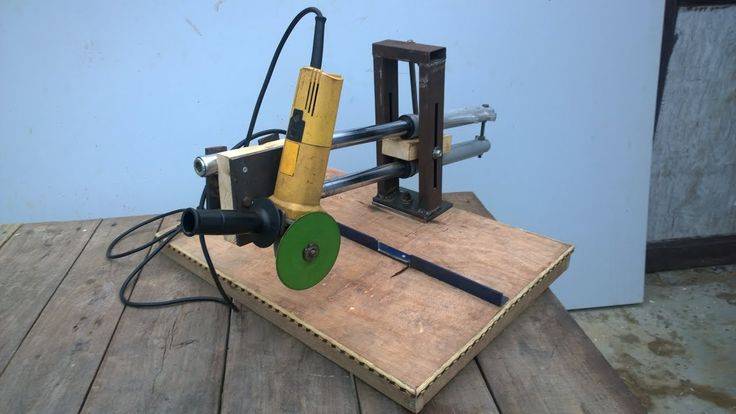

Далее на фото, показан процесс изготовления самоделки.

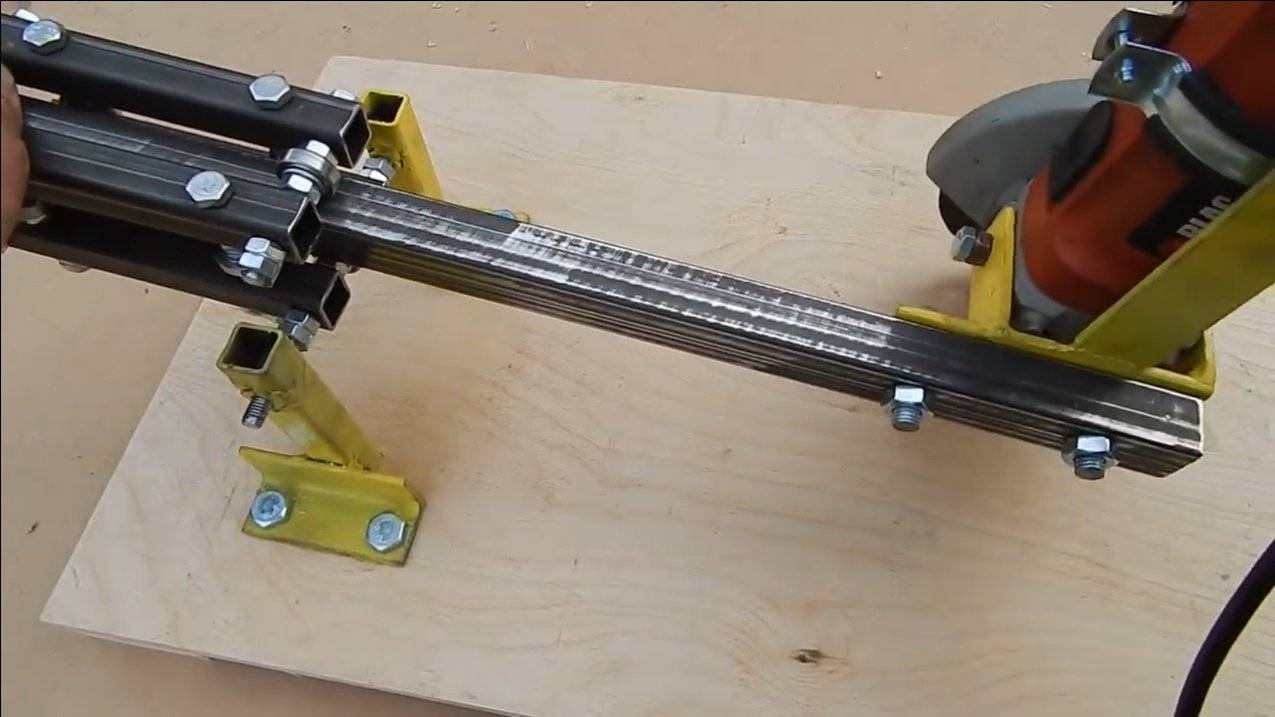

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны. Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов. Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12. Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20х20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20х20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.

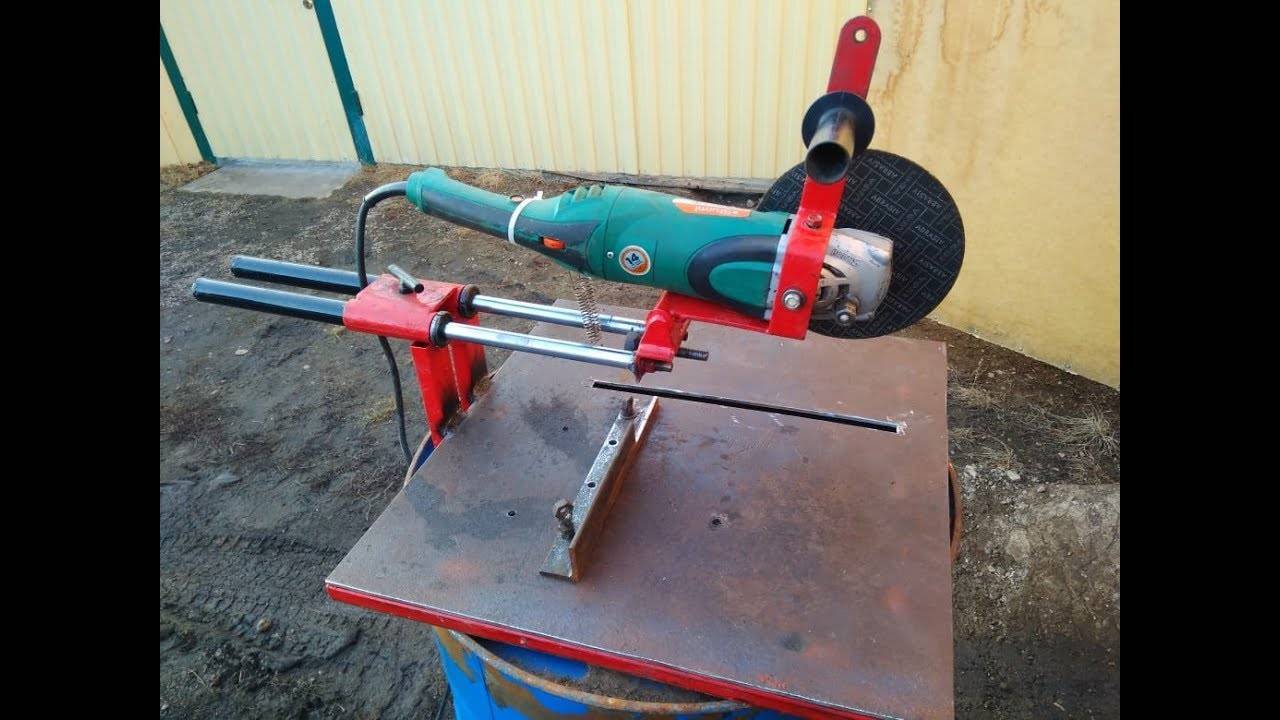

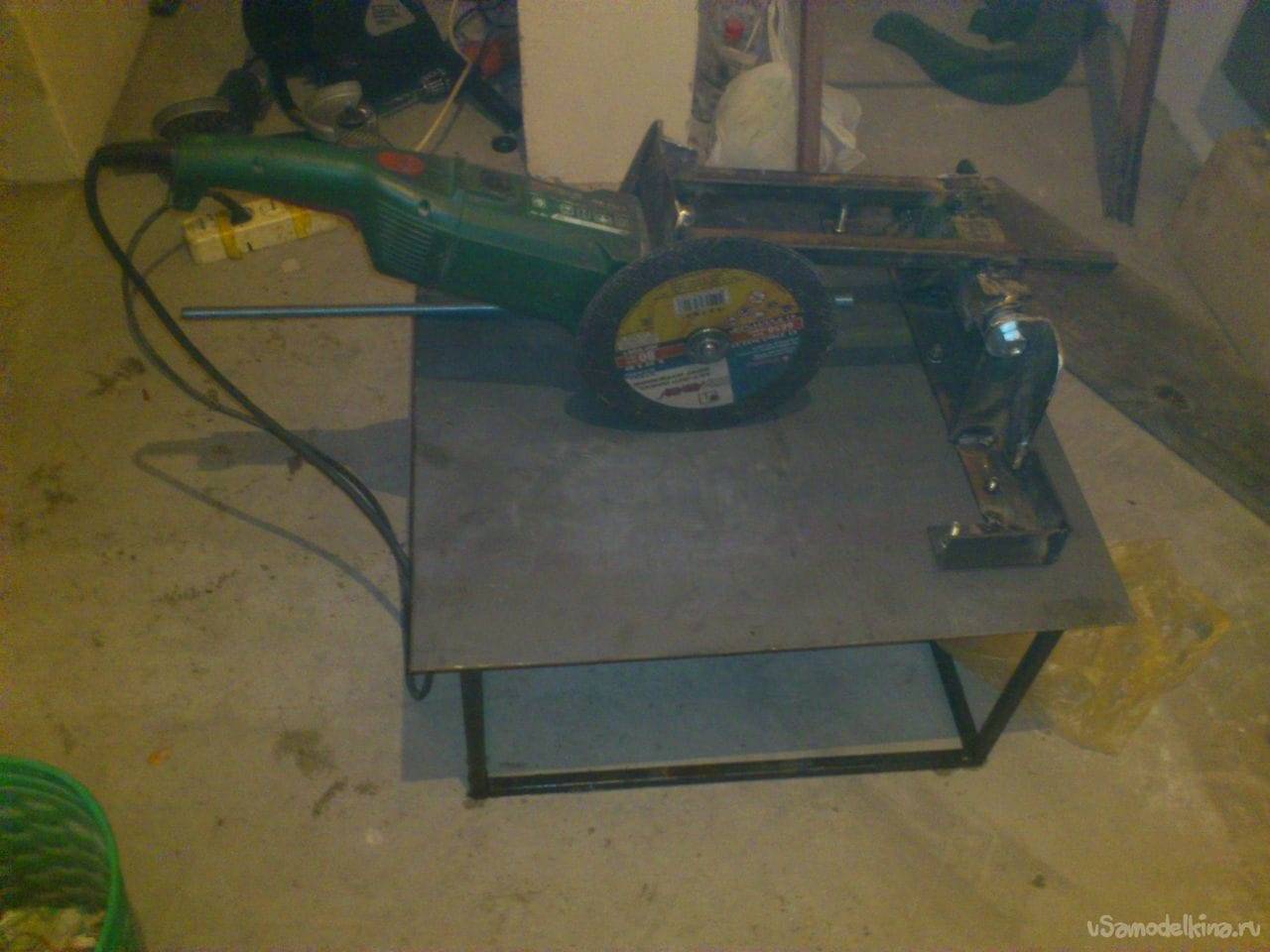

Самодельный отрезной станок из болгарки, готов к работе.

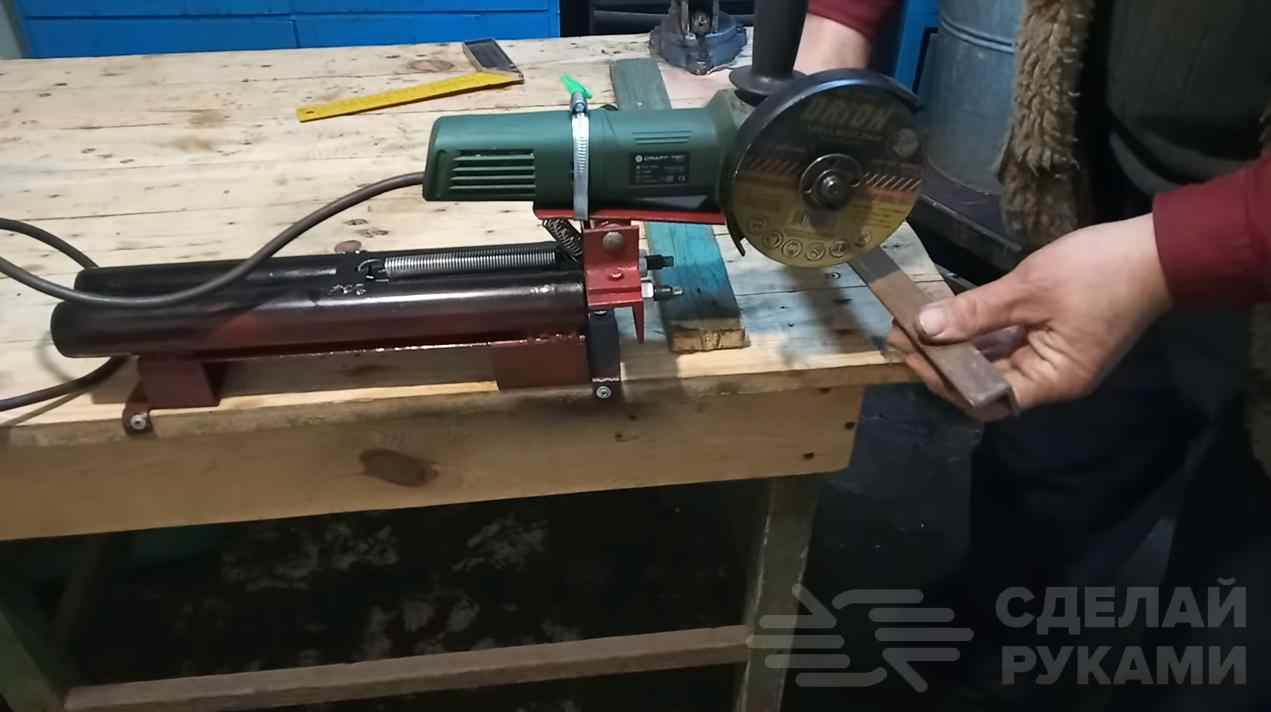

Станок делает ровные и точные пропилы.

В результате, получился удобный отрезной станок по металлу.

Также рекомендуем посмотреть видео, где показан процесс изготовления отрезного станка из болгарки и его испытания.

Устройство отрезного станка

мобильный отрезной станок по металлу

Дисковый отрезной станок располагают на надежном основании с помощью съемных крепежей. Устройство оборудовано тисками с жестким упором, подходящим для работы с разными формами заготовок и под любым углом. Резаком выступают твердосплавный и быстрорежущий диски или абразивный круг.

От электродвигателя на рабочий орган передается движение через зубчатую или ременную передачу. Ременная используется в основном для небольших мобильных устройств, зубчатая для промышленного оборудования. В быту распространены бесприводные модели невысокой мощности, относящиеся к 4 классу.

Дисковые отрезные станки делятся по количеству режущих кромок:

одноголовочные — с единственным диском, малой производительности. Ведь для выполнения заготовки обычно требуется производить ряд манипуляций;
двухголовочные — оснащены парой дисков для резки, поэтому могут одновременно выполнять несколько функций. Первый диск установлен неподвижно, второй передвигается относительно первого. Оба резака работают, в том числе, под углом. Производительность двухголовочных дисковых отрезных станков значительно выше, они работают в автоматическом режиме.

Режущая кромка конструктивно может располагаться:

маятниковым способом;
фронтально;
снизу.

Дисковые станки делятся на следующие разновидности:

абразивно-отрезные: раскраивают длинные куски материала на небольшие отрезки, режут профиль под углом;
отрезные пилы: резка проката любых видов небольшими партиями и штучно, регулируется количество оборотов и меняется тип диска в зависимости от использования;
отрезно-правильные: используются для резки бухт: проволоки, прутка, арматуры, труб.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

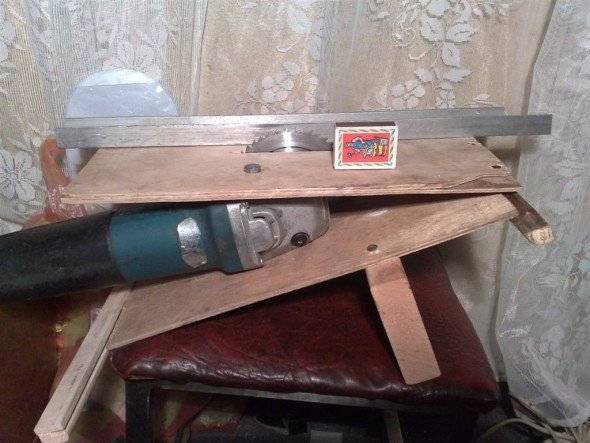

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

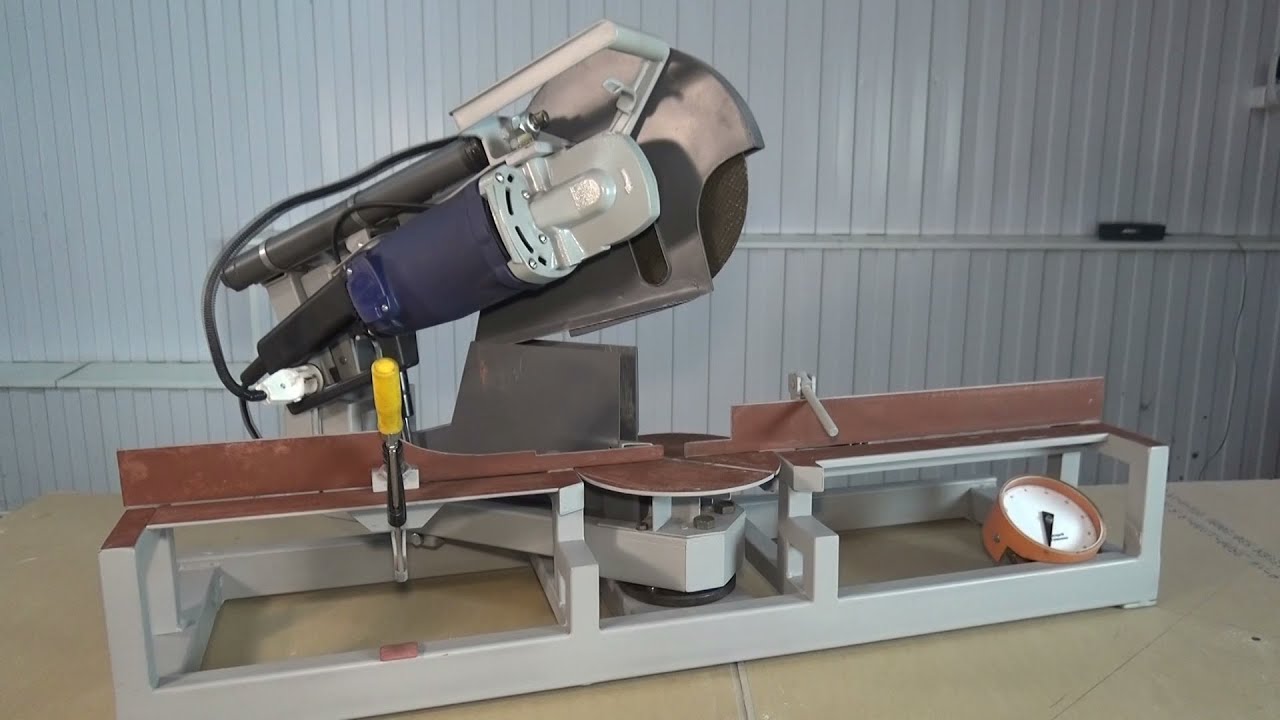

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

надежно крепить инструмент на консоли;
обеспечивать минимальные отклонения от плоскости реза во время работы;
надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

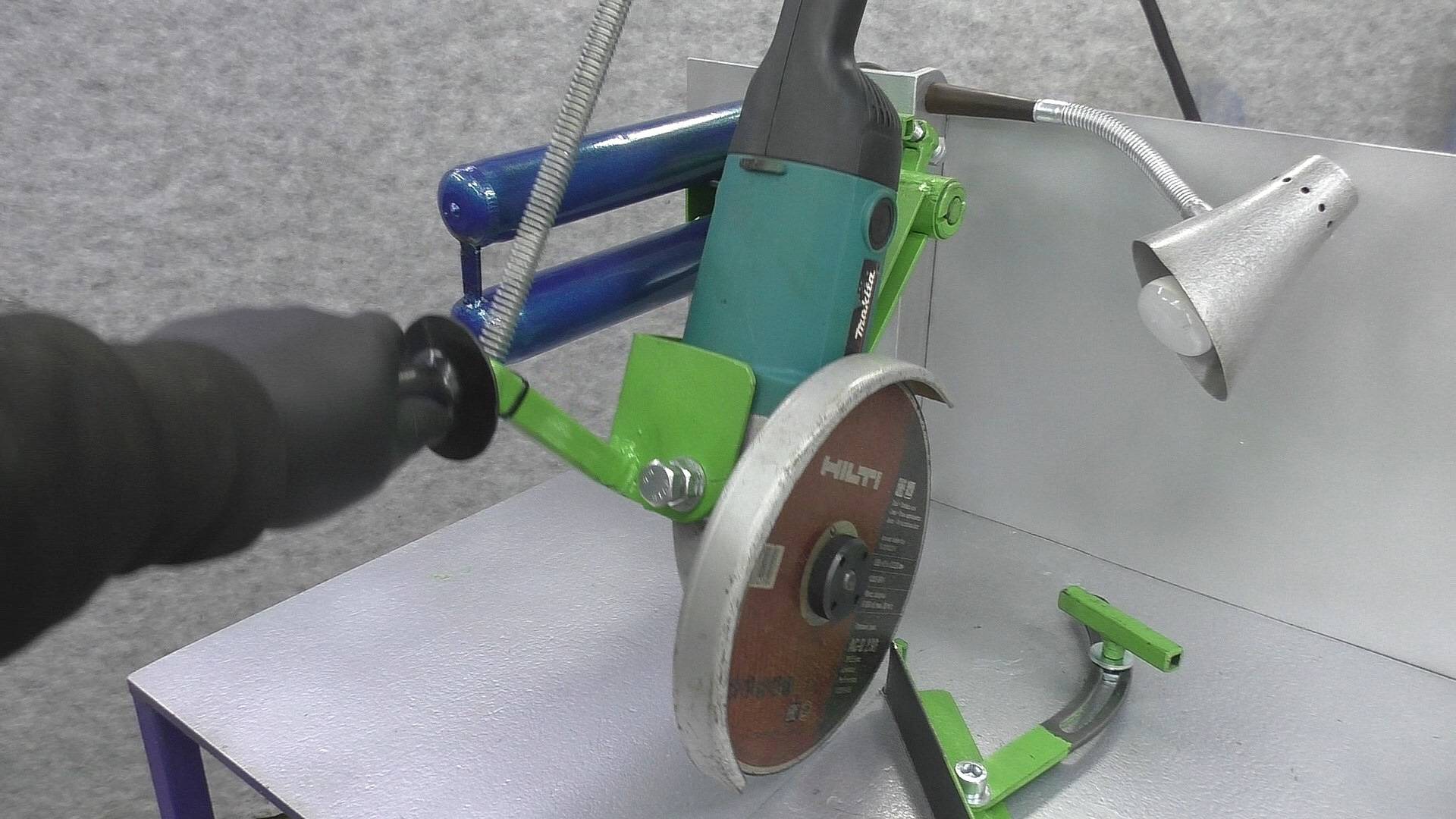

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

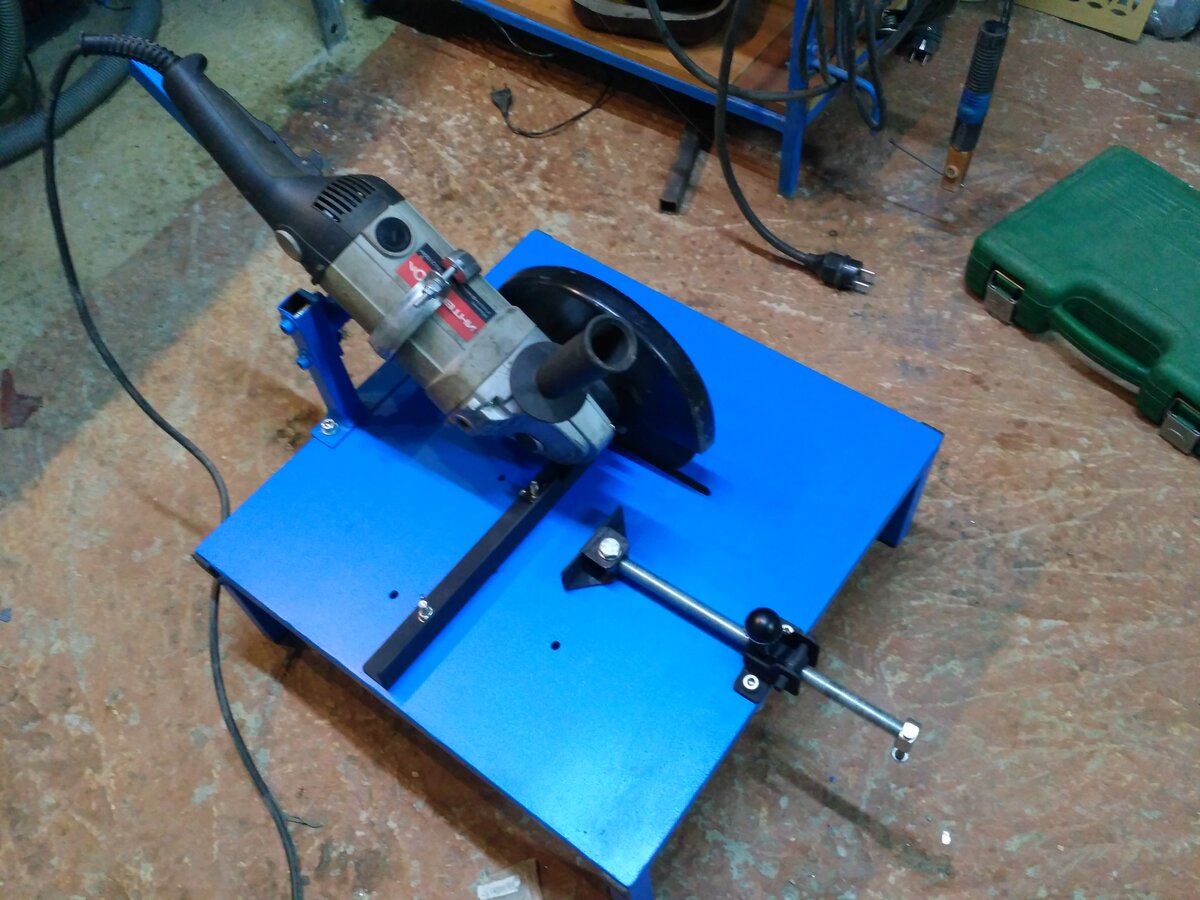

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Stoika-dlya-bolgarki-18

Stoika-dlya-bolgarki-16

Stoika-dlya-bolgarki-17

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.
