Следующая условная группа материалов для электромонтажных работ — это крепежные и защитные материалы. К ним относятся средства для прокладки кабелей, что для этого нужно?
Электропроводки прокладывают скрыто и открыто. Скрытая проводка предполагает штробление стен и прокладку кабелей в штробах с последующей заделкой и облицовочными работами. К открытой проводке относится прокладка кабелей по поверхности стен и потолков, в том числе если последующая отделка будет выполняться гипсокартонными конструкциями или натяжными потолками.
В последнее время наблюдается тенденция прокладывать кабели в гофре даже при скрытой электропроводке. Делать так не обязательно, но прокладка в гофре занимает меньше времени, если у вас есть доступ к газовому пистолету для дюбелей.

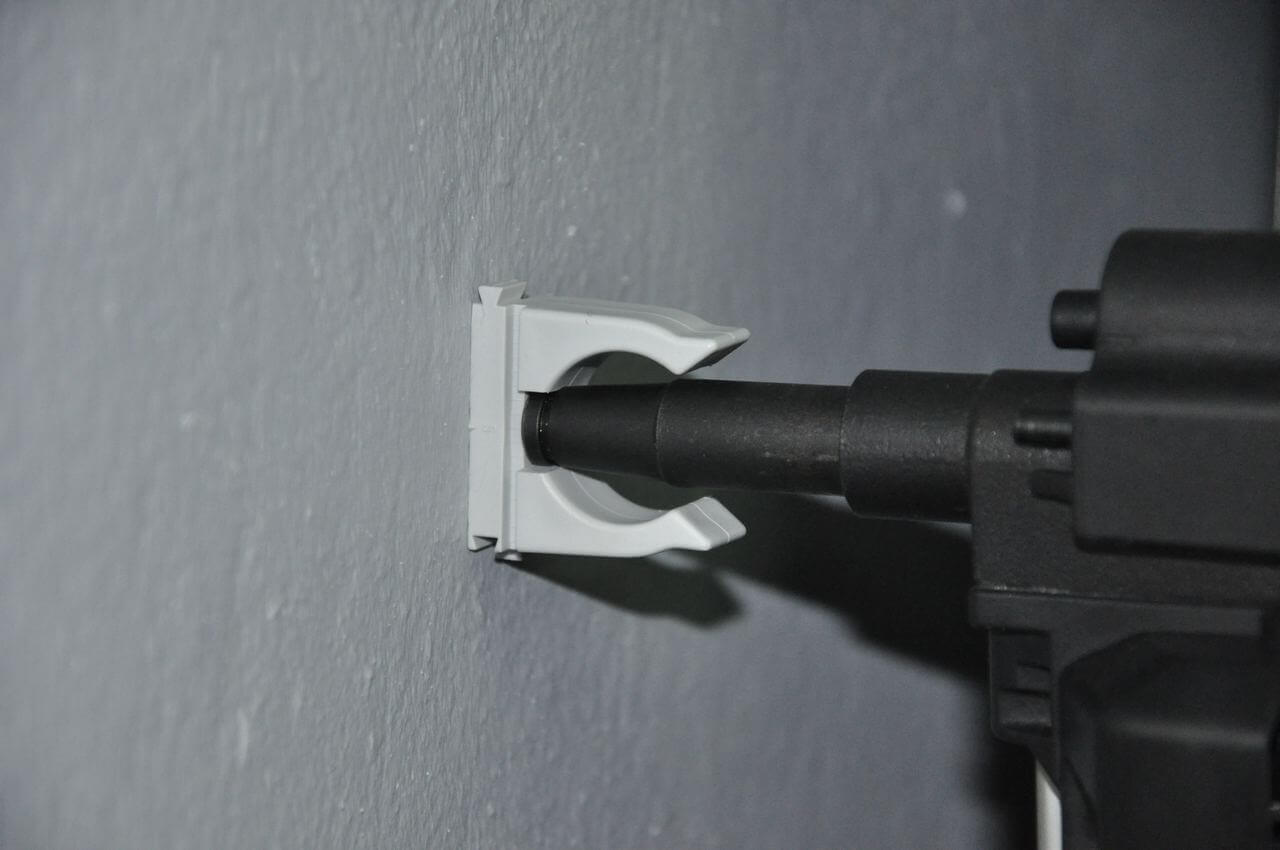

Гофра монтируется на поверхности стен с помощью клипс или дюбель-хомутов. При наличии газового пистолета вы можете значительно ускорить закрепление клипс по кабельной линии, а монтаж кабеля в гофре в клипсы происходит за считанные минуты.

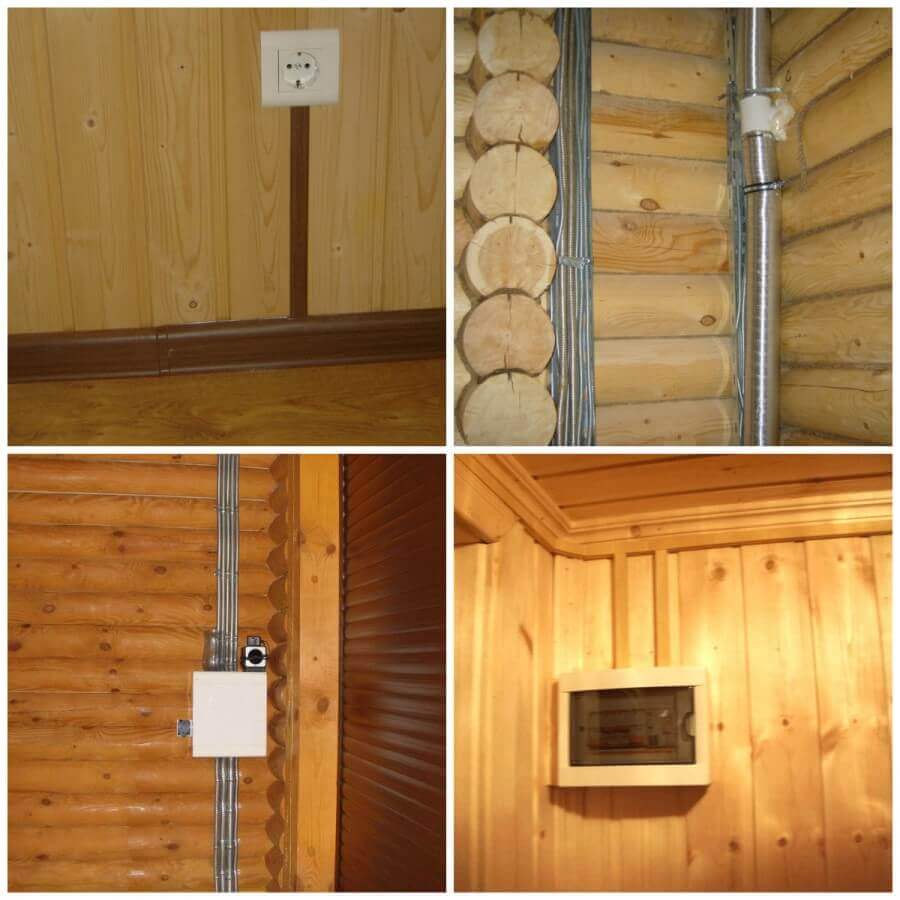

В деревянных домах вообще запрещены электромонтажные работы по прокладке и организации скрытой электропроводки. Поэтому её прокладывают в гофре или кабель-канале по поверхности стен и потолков. Гофра не соответствует эстетическим запросам большинства людей, поэтому выбор останавливают на кабельном канале. Чаще всего они белого цвета, но в продаже можно найти и другие цвета, которые лучше подойдут под ваши запросы.
Однако если вы все равно не хотите видеть в своем интерьере электропроводку в кабель-каналах — осуществляйте электромонтаж в потолочных и напольных плинтусах. Довольно много производителей выпускает такие изделия с достаточно большим отсеком под провода. Тогда вы минимизируете видимость электрических линий на ваших стенах. Тем более такой способ прокладки разрешен согласно ПУЭ.

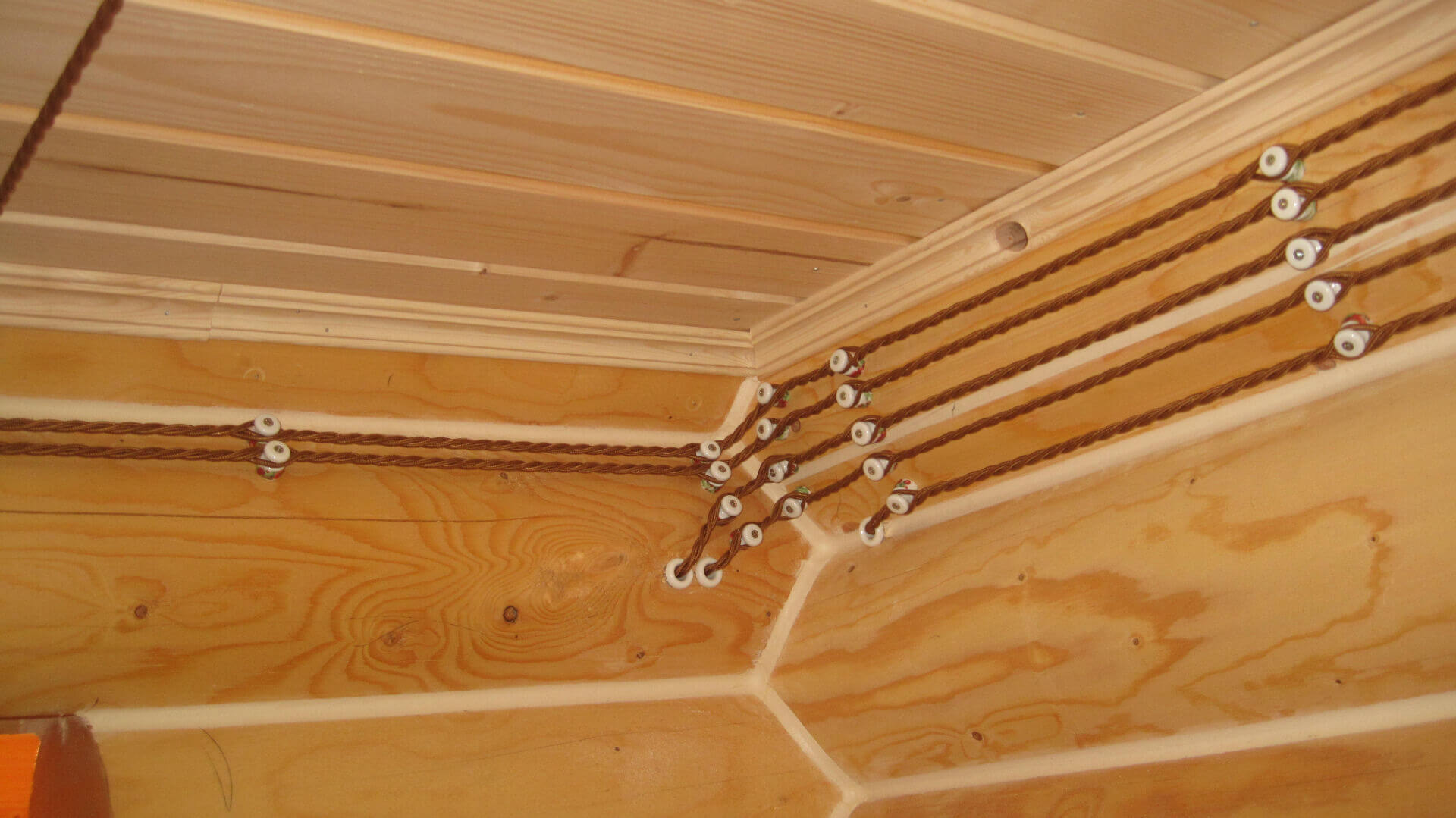

При этом видимые части линии можете выполнить витым декоративным шнуром на керамических изоляторах.

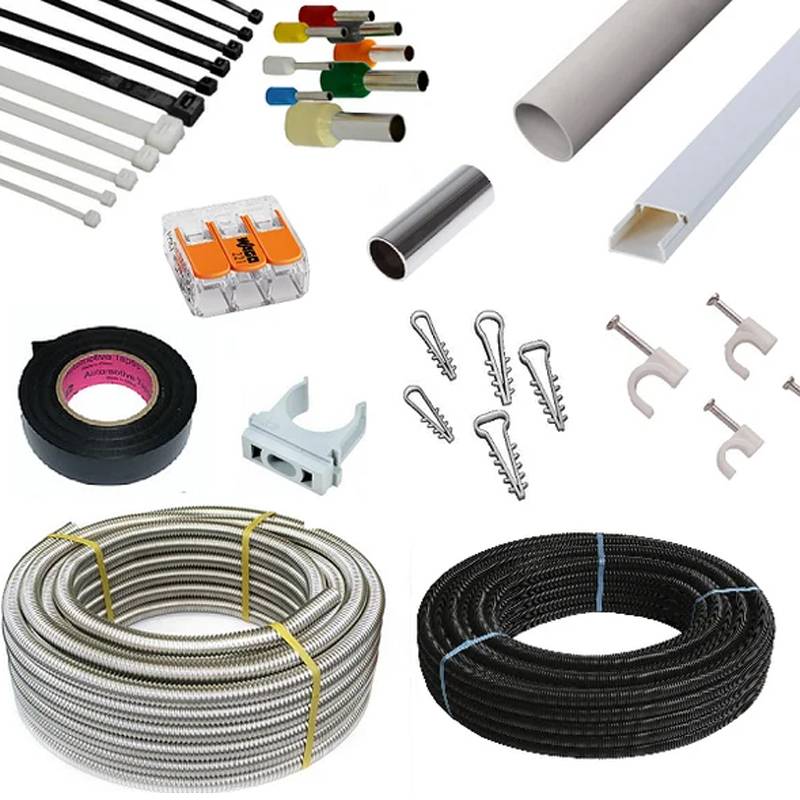

Итак, для прокладки проводки в квартире или в частном доме не из дерева вам нужен такой список материалов:
- Кабель ВВГ или NYM.
- ПВХ-гофротруба.
- Клипсы или дюбель хомуты для гофры.
- Крепеж для клипс и дюбелей (саморезы с пластиковыми дюбелями или дюбеля для пистолета).
- Диски для штробореза или буры для перфоратора, свёрла, коронки.
- Клеммники.
Для прокладки проводки в деревянном доме нужно приобрести такой список материалов:
- Кабель NYM или ВВГнг-LS/ВВГнг.
- Возможно, декоративный витой шнур в оплётке с керамическими изоляторами.
- Кабельные каналы или плинтуса с нишей под проводку.
- Крепеж для каналов и плинтусов (саморезы или клей).
- Клеммники.
- Свёрла, коронки и прочее.
Типы работ, в которых применяется электромонтажное оборудование
С целью обеспечения большего удобства, облегчения рабочего процесса для трудящихся, соблюдения техники безопасности необходимо собрать монтажные конструкции особого вида и назначения.
Все монтажные профили бывают определенных категорий. Они могут производиться из различных материалов в зависимости от их технического назначения.
Например, во время строительства в зоне с влажным климатом применяют оцинкованные монтажные профили, что отличаются стойкостью перед коррозийными процессами.
А во время прокладки кабельных магистралей используется оцинкованный перфорированный швеллер. Благодаря гнутому виду этой детали все конструкции, которые собираются на его основе, отличаются прочностью и надежностью.
В дальнейшем, чтобы обеспечить бесперебойную подачу потоков тока и электроэнергии к возведенным зданиям и сооружениям, в первую очередь необходимо смонтировать и протянуть силовой электрический кабель.
В качестве крепежа и соединения нескольких кабелей во время электромонтажа, а также для изоляции ввода используются специальный вид монтажного оборудования – кабельные муфты.
Кабельные муфты отличаются огнеупорностью и предохраняют кабель от различных возгораний.
Монтажные муфты бывают:
- концевые;
- соединительные.
- термоусаживающие.
Все муфты изготавливаются из прочного, но эластичного и огнестойкого материала, который отличается устойчивостью перед влагой и перепадом температурного режима.

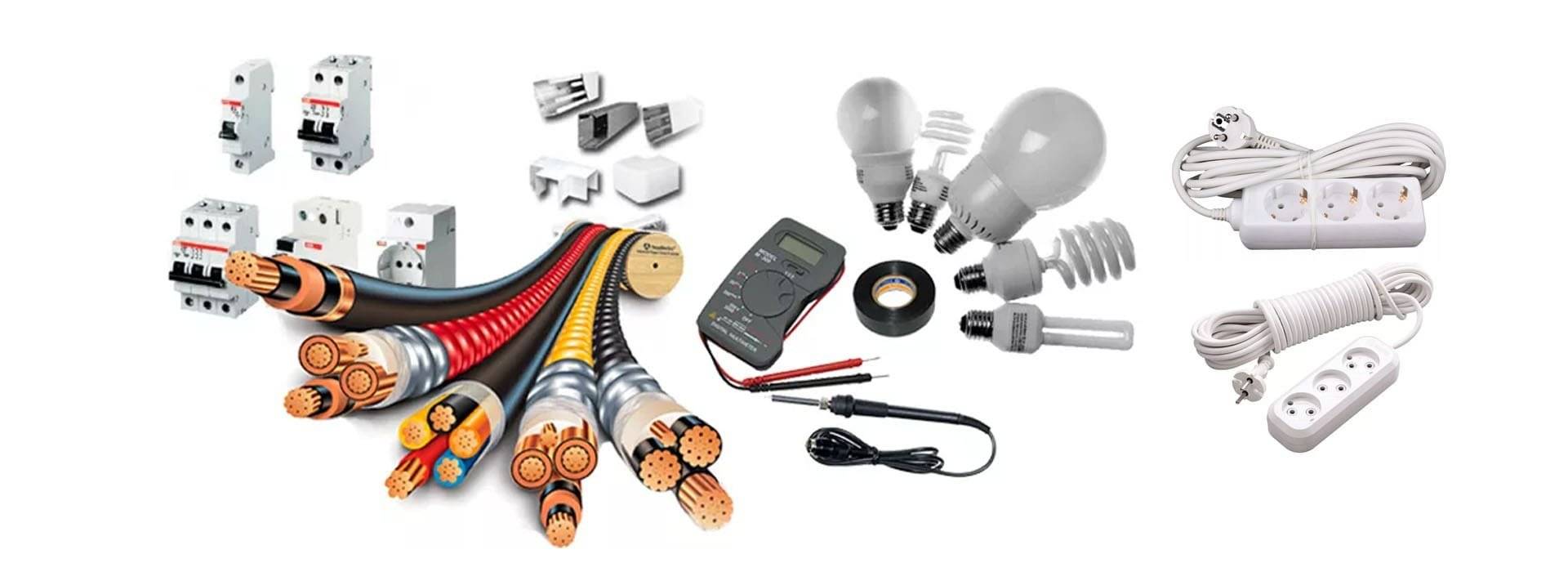

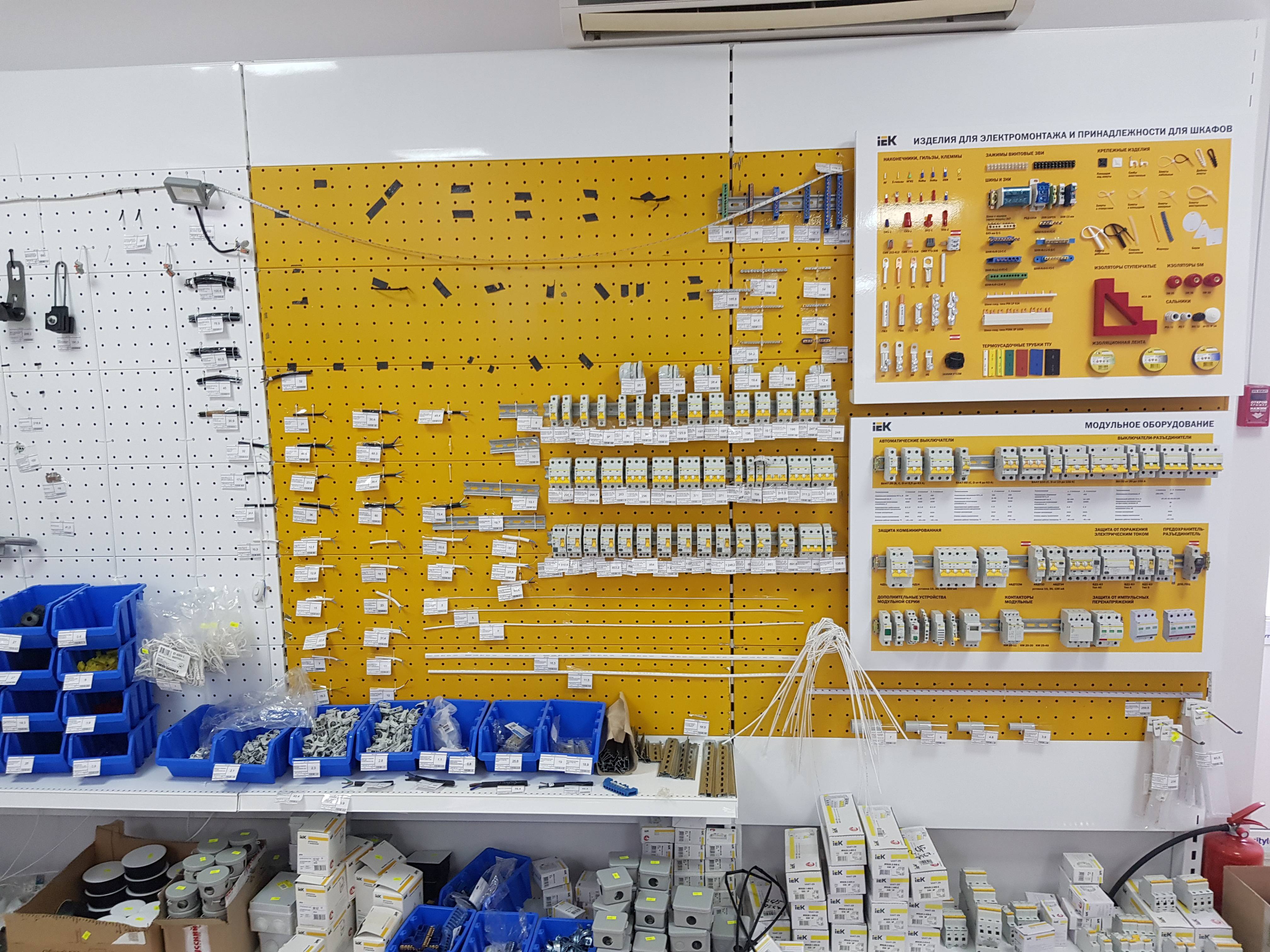

Оборудование для электромонтажных работ – инструменты и расходные материалы
Все необходимое для проведения установки кабельных сетей и их компонентов подбирают согласно проекту, объемов задач и финансирования. Данные факторы влияют на подбор:
- материалов – проводов, изоляции, фиксирующих элементов (стяжек, клемников, коробов) и электроустановочных изделий;
- оборудования – автоматических выключателей, устройств защитного отключения, контакторов, пускателей, предохранителей, рубильников, реле, таймеров, пакетных переключателей;
- инструмента – комбинированных плоскогубцев, изоляционных съемников, отверток, техники для опрессовки кабелей.
При прокладке сетей мастера используют строительный инструмент – шлифмашинки, перфораторы, сварочные аппараты. Отдельно применяются индикаторы напряжения и измерительные приборы для других величин.
Оборудование для электромонтажных работ подбирается с учетом особенностей объектов, где будет проводиться установка и последующая эксплуатация:
Деревянный дом. В частных коттеджах электроэнергия используется не только в стандартных целях – для освещения, но и для отопления, подогрева воды, обеспечения работы насоса. Сеть в деревянном доме проводится с учетом максимально возможных рабочих нагрузок, предусматривает обязательную изоляцию повышенного класса пожаробезопасности. Внутренняя отделка стен из бруса также повышает требования к размещению проводки, розеток и других элементов системы, так чтобы не нанести вреда самобытному интерьеру. В коттедже из стандартных материалов электрокабели маскируют фальш-панелями или проводят штробление стен до начала ремонта. Существенной проблемой может стать получение разрешения на подключение к городской системе электроснабжения.
Квартира. При покупке жилья на вторичном рынке следует вызвать специалиста для оценки состояния сетей, во время ремонта потребуется оборудование для переноса выключателей и розеток, защитные конструкции – трубы и короба и, возможно, новая автоматика. Последний пункт обязателен, если планируется инсталляция видеонаблюдения, сигнализации, домофона или систем «Умный Дом».
Офис
Инженерное планирование особо важно для серверных помещений, где требуется поддерживать стандартный показатель влажности и температуры, установить источник аварийного питания. В стандартных офисных помещениях разводку кабельных коммуникаций создают с учетом размещения рабочих мест и оргтехники.. Электромонтажные работы на производствах тесно привязаны к специфике предприятия
Например, в химической и нефтеперерабатывающей промышленности законодательно установлены требования к инсталляции взрывопожаробезопасных коммуникаций, рассчитанных на работу с электрическими цепями со смешанными индуктивно-оммическими нагрузками
Электромонтажные работы на производствах тесно привязаны к специфике предприятия. Например, в химической и нефтеперерабатывающей промышленности законодательно установлены требования к инсталляции взрывопожаробезопасных коммуникаций, рассчитанных на работу с электрическими цепями со смешанными индуктивно-оммическими нагрузками.
Материалы, использующиеся для прокладки таких сетей, имеют дополнительное обозначение в маркировке, принятое ГОСТ. К ним относятся автоматические выключатели, вилки и розетки из полиэстера со стекловолоконным армированием и дополнительные защитные корпуса для проводки и оборудования – трансформаторов, коммутаторов и устройств управления.
Больше об оборудовании для электромонтажных работ, а также инструментах и расходных материалах, можно узнать на выставке «Электро».
Электромонтажная продукцияЭлектромонтажное производствоЭлектромонтажные материалы

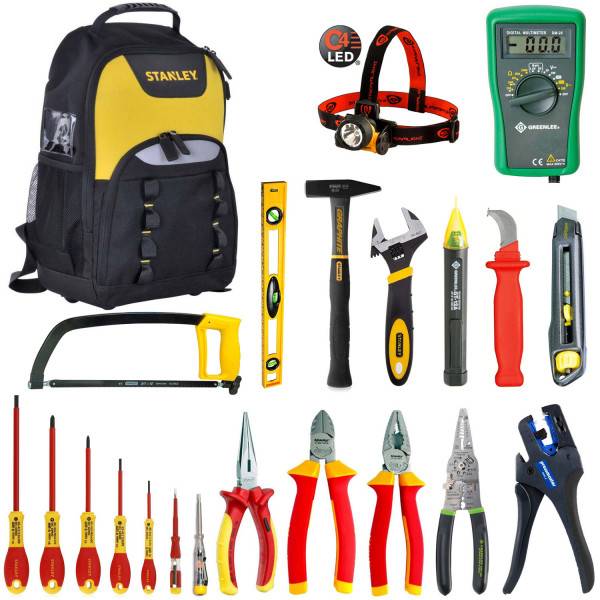

Вспомогательные инструменты для работы электрика
Кроме основного минимума, без которого немыслима работа электрика, существуют и вспомогательные инструменты, без которых также практически невозможно обойтись. Профессиональный инструмент электрика, а вернее его набор, включает в себя следующие дополнения.
- Перфоратор с комплектом буров и коронок. Для прокладки проводов иногда может потребоваться просверлить в стене сквозное отверстие. Да и закрепить какое-либо оборудование на стене без перфоратора достаточно сложно. Но самая главная причина, по которой перфоратор попадает в универсальный набор инструмента электрика, это его возможность с помощью специальных коронок делать отверстия под розетки и распределительные коробки.
Штроборез. Проложить скрытую проводку без этого инструмента практически невозможно. Его, конечно, можно заменить болгаркой с алмазным диском, но в таком случае вам придется долго, а главное много дышать пылью – ее количество будет таким, что не поможет ни один респиратор.
- Шуруповерт. Закручивать крепеж, сверлить отверстия в различных материалах, устанавливать оборудование – вот где понадобится помощь этого инструмента.
- Набор гаечных ключей. Некоторое электрооборудование, особенно высоковольтное, оснащается крепежными изделиями, клеммными соединениями, которые предполагают крепление с большим усилием. В этом отношении болты и гайки остаются непревзойденными – только они смогут надежно закрепить оборудование и лишь они способны обеспечить надежный контакт проводов.
Молоток. Забивать что-либо приходится не только электрикам – в этом отношении молоток можно назвать универсальным инструментом. Этот ручной инструмент электрика помогает не только устанавливать крепежные изделия, но и подчищать в стенах места прокладки провода.

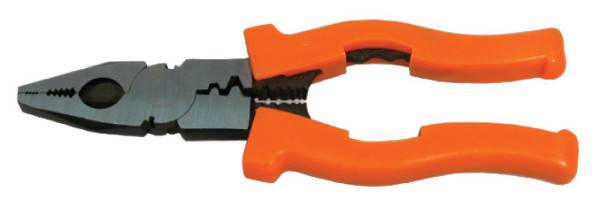

Плоскогубцы, пассатижи и т.д.
Плоскогубцы, пассатижи и кусачки – тоже один из важнейших инструментов электрика.
Плоскогубцы и пассатижи позволяют выполнить скрутку проводов, сделать нужный загиб провода, удержать его при проведении подсоединения и т. д.
Часто на губках пассатижей имеются заточенные лезвия для перекусывания провода, однако ими мало кто пользуется, поскольку качество среза кабеля пассатижами невысокое, при этом край провода получается несколько сжатым.
Для перекусывания провода лучше использовать кусачки. Их лезвия имеют определенную форму, что позволяет сделать качественный срез без сжатия краев кабеля.
Стриппер – специальный инструмент, позволяющий быстро и качественно снять изоляцию с проводов, при этом он не повреждает жилы проводки.
Его использование дает возможность проводить монтажные работы значительно быстрее.
Плоскогубцы, пассатижи и т.д.
Плоскогубцы, пассатижи и кусачки – тоже один из важнейших инструментов электрика.
Плоскогубцы и пассатижи позволяют выполнить скрутку проводов, сделать нужный загиб провода, удержать его при проведении подсоединения и т. д.
Часто на губках пассатижей имеются заточенные лезвия для перекусывания провода, однако ими мало кто пользуется, поскольку качество среза кабеля пассатижами невысокое, при этом край провода получается несколько сжатым.
Для перекусывания провода лучше использовать кусачки. Их лезвия имеют определенную форму, что позволяет сделать качественный срез без сжатия краев кабеля.
Стриппер – специальный инструмент, позволяющий быстро и качественно снять изоляцию с проводов, при этом он не повреждает жилы проводки.
Его использование дает возможность проводить монтажные работы значительно быстрее.

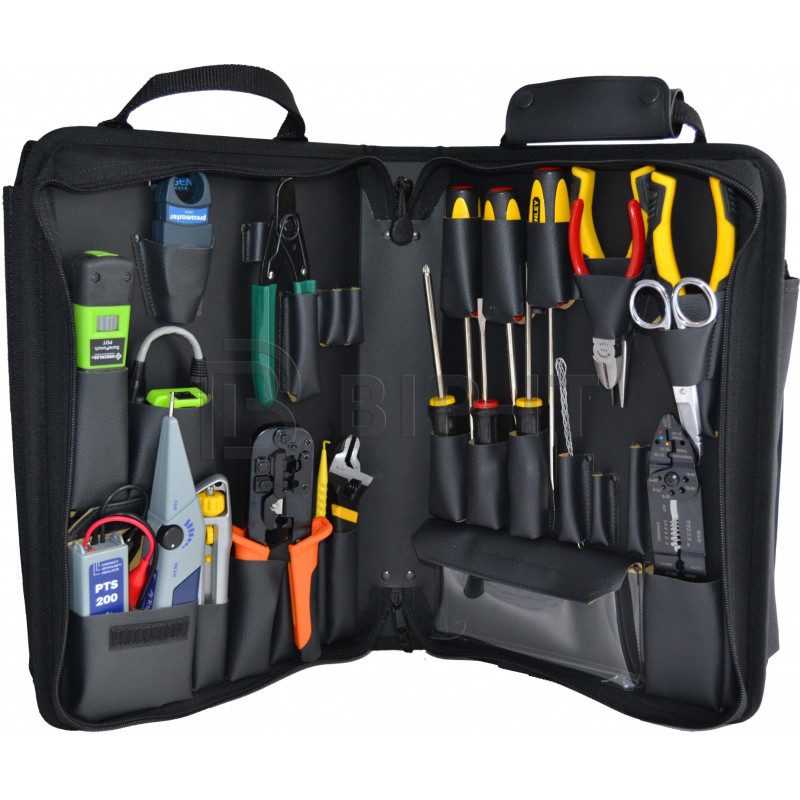

Инструмент, необходимый для монтажных работ
Перейдем к инструменту, который понадобиться электрику для прокладки и монтажа электрических цепей. Итак, перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов.

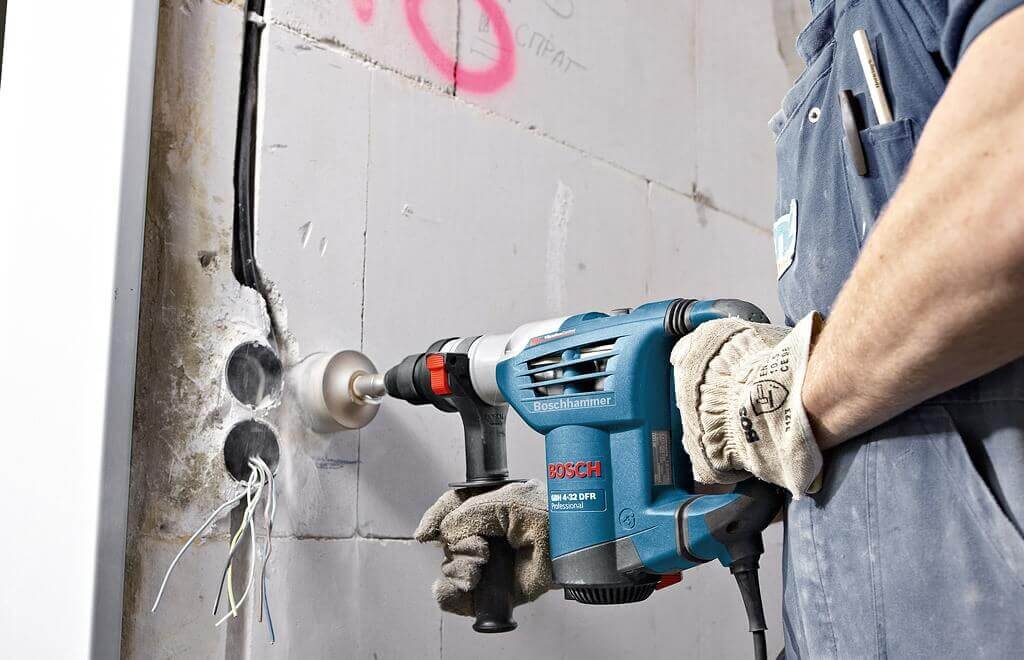

Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.
Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные инструменты на аккумуляторах.
Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы.
Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.
Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.
Молоток и вовсе универсальный инструмент, который нужен не только электрикам. И при выполнении монтажа проводки ему работы найдется достаточно. Также при монтаже электрику может понадобиться самый разнообразный инструмент.
К примеру, внутренние перегородки здания выполнены из дерева, то для проделывания отверстий понадобиться дрель с разными сверлами, а для штробов – стамески. В некоторых случаях могут пригодится сабельные пилы.
Шуруповерт
Самым популярным инструментом у электриков в этой категории, пожалуй, шуруповёрт. При выполнении работ по креплению кабель-каналов, закручиванию шурупов и т. д. Обычно шуруповёрты имеют свой кейс, но если такового нет, то есть варианты, у которых размеры невелики (отвёртка-шуруповёрт) и они легко войдут в набор.
Дрель с разными насадками и сверлами
Прежде всего – это дрель с различными насадками и сверлами. В некоторых случаях можно обойтись и шуруповертом, но далеко не всегда. Кроме дрели часто может потребоваться перфоратор. Он отлично подходит для сверления отверстий в камне, долбления штробов, а также для вырезания крупных отверстий под розетки, выключатели и распаечные коробки.
Иногда электрики используют в своей работе молоток и долото (зубило). Но при современном развитии ручного электроинструмента и его большом выборе лучше пользоваться перфоратором, так как долбить зубилом штробы очень долго и утомительно. Для долбления нельзя использовать стамески (по конструктивным соображениям). Стамески предназначены для чистовой обработки без использования молотка.
УШМ — или болгарка
УШМ — углошлифовальная машинка, или болгарка, способна выполнять разные функции: распиливать кирпич, камень, металл, шлифовать поверхности.
Штроборез
Для выполнения штробов в стенах профессионалы используют штроборез. Начинающим мастерам купить такой инструмент окажется не под силу из-за его высокой цены. Вместо него они часто используют угловую шлифовальную машинку (болгарку) со специальным диском. Однако, в отличие от штробореза, при работе болгаркой гораздо сложнее контролировать глубину резания, также отсутствует возможность отвода образующейся пыли.
Наличие этой группы инструментов совсем не относится к обязательным, но значительно ускоряет самую неприятную работу — устройство штроб. Для этого подойдут самые разные инструменты с пильными дисками, но традиционно используется два: перфоратор с насадкой-лопаткой и штроборез. Перфоратор, вообще, вещь полезная и относительно недорогая, потому у многих он имеется. Вот с его помощью и можно относительно быстро проделывать канавки в стенах под укладку проводов — штробы.
Перфоратор — из разряда инструментов, которые облегчают жизнь электрика. К перфоратору необходимо иметь ряд насадок облегчающих и ускоряющих работу, таких как: коронки для установки розеток и выключателей, набор победитовых свёрл, буры для сверления стен.
Профессионалы имеют в арсенале штроборез. Это специализированный инструмент с двумя параллельными пильными дисками, которые выставляются на нужное расстояние, задавая ширину и глубину штробы. Эти устройства подключаются к промышленному пылесосу, так что при работе пыли летит минимум. Но ценник на эту технику высокий и просто для домашнего пользования покупать недешёвое узкоспециальное оборудование вряд ли кто будет.
Это, пожалуй, весь инструмент необходимый электрику для домашнего применения. Будет полезны ещё многие инструменты, например, степлер, чтобы быстро фиксировать провода и т. д. Но основной перечень мы назвали.
Автоматические выключатели, УЗО
Автоматический выключатель — это механический прибор, который служит для проведения, включения и отключения электрических токов. Также аппарат способен включать, проводить токи в заданное время и автоматически их отключать в указанном аномальном состоянии цепи, таких как перегрузка, короткое замыкание.
Основные технические характеристики:
| Номинальное напряжение | 220/400 Вольт |
| Номинальный ток выключения | 3,4,5,6,10,16,20,25,32.40,50,63 А |
| Тип защитной характеристики | B,C,D |
| Число полюсов | 1,2,3,4 |
| Коммутационная износостойкость | не менее 10000 циклов |
| Степень защиты | IP 20 |
Устройство защитного отключения (УЗО) — механический аппарат, который при превышении дифференциального тока вызывает размыкание контактов.
УЗО подразделяются на следующие типы: АС, А, В , S.
Тип АС
— УЗО, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.
Тип А
— устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный токи пульсирующий постоянный дифференциальный ток, возникающее внезапно, либо медленно возрастающие.
Тип В
— устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.
Тип S
— устройство защитного отключения , селективное (с выдержкой времени отключения.
Дифференциальный автомат — это устройство, сочетающее в себе функции УЗО и автоматического выключателя.

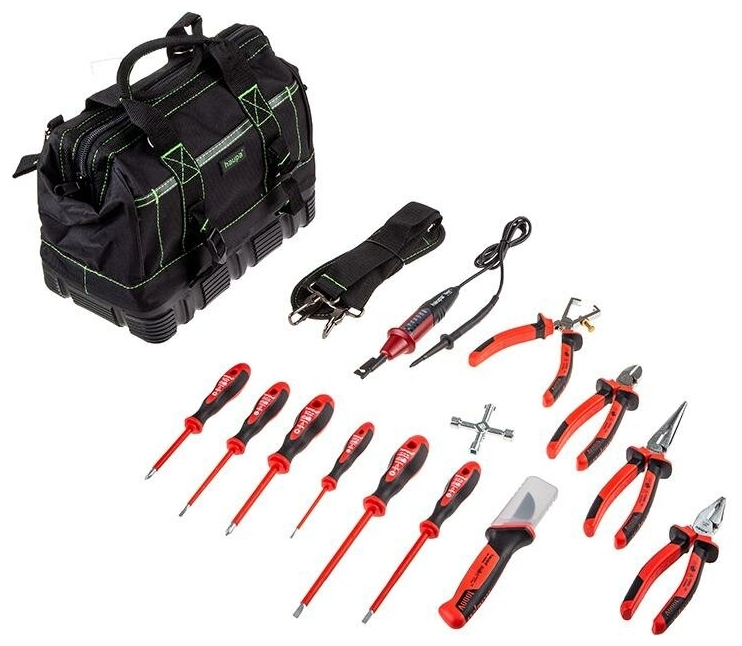

Ручной электроинструмент
Инструмент ручного типа хранят в сборочном кейсе с удобным держателем. Это небольшой чемодан или сумка.
Требования к ручному электроинструменту:
- Рукоятки из дерева должны быть без сучков и надежно зафиксированы.
- У электроинструмента не должно быть любых повреждений.
- Оборудование рассчитано на работу с напряжением до 1000 В.
Электрик обязан ознакомится с требованиями к полученным инструментам, как ручным так и измерительным.
Отвертки
Отвертки электрика оснащены защитным резиновым покрытием. Для работы можно выбирать индикаторные инструменты, которые не только откручивают и закручивают крепежи, но и измеряют напряжение.
Бывают и более сложные отвертки – со специальным дисплеем, где показывается информация о вольтаже электроустановки.
Перчатки
Имеют диэлектрическое покрытие и допуск по напряжению. Обычно используют образцы, разрешенные для работы с 1000 В или меньше.
Бокорезы
Назначение – откусывание проводов. Благодаря особой форме боковой заточки, они не сжимают концы кабелей, а производят аккуратный срез.
Рожковые ключи
Электрикам обычно не нужны подобные инструменты больших диаметров. Достаточный размер – от 6 до 19 мм. Работать ключами можно только при отсутствии напряжения.
Очистка изоляции
Чтобы снять с провода изоляцию используют специальные ножи (опытные работники) или стриппер (новики). Если инструмента в наличии нет, можно выбрать любое острое лезвие, но есть риск повредить жилы.
Кусачки, пассатижи, плоскогубцы
Эти инструменты имеют заизолированные ручки (для работы с напряжением до 1000 В). Используются для работы с обнаженными проводами, при пайке проводов или когда нужно обрезать кабель.
Это инструменты общего пользования, но также можно найти в продаже специальные образцы.
Ключи
Инструментом пользуются при монтаже электрооборудования. Необязательно носить с собой полный комплект всех разновидностей ключей – часто электрики, как и слесаря, используют разводной вариант, который является универсальным.
Изоляционные материалы
В работе электрика требуются термоусадки или изолента. Материалы необходимы для изоляции места соединения, чтобы человек не получил разряд электрического тока при прикосновении.
Монтерский нож
Инструмент для снятия изоляции с провода. Бывает со съемным или с откидным лезвием. Устройства должно иметь прорезиненную рукоятку, чтобы электрик не получил разряд электрического тока при оголении кабеля.
Стяжки из нейлона
Применяются для соединения несколько проводов. Чтобы подобрать подходящий размер, учитывают количество кабелей и их сечение.
Стриппер
Удобный инструмент, который зачастую используют для снятия изоляции (вместо ножа). Стриппер подходит для работы с очень тонкими проводами.
Соединение проводов
Чтобы объединить несколько проводов в одну систему, используют винтовые клеммники. Также используют специальные гильзы (при наличии обжимных клещей).
Паяльник
Используется для соединения нескольких проводов или припайки одного к некоему электрическому устройству. Если предстоит работать с толстыми проводами, желательно отказаться от паяльника в пользу специальной паяльной ванны (но, это профессиональное оборудование и есть не на всех предприятиях).
Молоток и зубило
Слесарные приборы используются для прокладки проводов и создания каналов в стенах. Подходят только при небольших объемах работ, в противном случае подлежат замене на электрические агрегаты.
Набор коронок
При себе в кейсе желательно держать коронки нескольких диаметров – для врезания в стены. В дальнейшем отверстие подойдет для монтажа розетки, распаечной коробки или выключателя.
Новые технологии в современном электромонтаже дома
Какие сферы затронул прогресс в электромонтаже:
- Инструменты и монтажное оборудование – облегчают мастерам решение задач, ускоряют процесс, повышают качество результата;
- Коммутационное электрооборудование, кабельная продукция – повышает уровень безопасности на объекте, качество и стабильность электроснабжения;
- Бытовая электрика – розетки, выключатели, переключатели, контроллеры. Повышается функциональность, меняется дизайн;
- Комплексные адаптивные системы электроснабжения – инновационные разработки, применимые на коммерческих объектах;
- Методики монтажа – отказ от устаревших распаячных коробок, обычных автоматов, бурения стен под крепление гофр в пользу более практичных, эффективных методов
Для достижения результатов высокого качества нельзя стоять на месте – мир меняется, а вместе с ним растут потребности человека. Значительно усложняются схемы электромонтажа. Если раньше на двухкомнатную квартиру достаточно было установить 2-3 автомата на освещение и розетки, то сегодня сеть может включать десятки розеток, выключателей, переключателей, слаботочную часть, узлы аварийного электроснабжения (бесперебойного питания) и многое другое.
Современная автоматика
Это требует полного пересмотра классических подходов к электромонтажу коттеджей, частных домов, внедрения новых технологий, материалов, оборудования, способных справляться с растущими нагрузками.
Часто задаваемые вопросы
- Можно обжимать провода с диаметрами 6 и 10 мм в одной гильзе и чем это сделать ?
Практически можно, в этих случаях к 6мм проводу добавляют несколько тонких проводников, для полного заполнения гильзы. При таком раскладе соединение будет плотнее. Обжим производится обычными гидравлическими клещами, но лучше, чтобы провода были одного диаметра.
- Какой мультиметр лучше выбрать?
Для работ, где приходится измерять параметры электрических цепей, а не только прозванивать кабеля, покупайте с возможностью измерения токов в пределах до 10А. Внимательно читайте характеристики, некоторые модели вообще переменный ток не мерят.
- Что лучше купить просто мультиметр или с токоизмерительными клещами?
С токоизмерительными клещами в любом случае лучше, но исходить надо из потребностей и финансовых возможностей. Электрику, где осуществляется контроль работы трехфазных двигателей, бесконтактные токоизмерительные клещи необходимы каждый день. В других случаях возможно реже, можно и подключится последовательно в цепь для измерения тока нагрузки.
- Чем отличаются токоизмерительные клещи с трансформаторной рамкой и датчиком холла?
При покупке обязательно интересуйтесь конструкцией клещей и характеристиками. Клещи с рамкой трансформаторного типа измеряют только величину переменного тока, с датчиком холла мерят постоянный и переменный токи.
Электроинструмент
- сверлить отверстия практически в любых материалах;
- высверливать гнезда под розетки, включатели и распаечные коробки диаметром до 65 мм;
- делать штробы.
При выборе перфоратора очень важно обратить внимание на его патрон. К примеру, патрон SDS может зажимать бур, хвостовик которого имеет максимальный диаметр 10 мм. SDS Max зажимает хвостовик диаметром до 18 мм
SDS Max зажимает хвостовик диаметром до 18 мм.
Что касается лопаток, то их несколько видов: широкая, узкая, скругленная – они используются для выборки бетона. А заостренная (пика) – для долбления.
Второй в списке электрических инструментов электрика – это шуруповерт. В основном его используют при сборке распределительного щита. В остальных случаях пользуются отвертками.
И третий – это штроборез. Он намного эффективнее перфоратора. С ним процесс штробления происходит в несколько раз быстрее, сами штробы получаются аккуратными. Правда, стоит этот прибор недешево.
