Надежен ли дом на винтовых сваях? Преимущества и недостатки: Виды – Плюсы и Минусы

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай

Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра. Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Какими преимуществами обладает свайный фундамент?

• Доступные цены и оптимальные трудозатраты. Оба преимущества оказываются наиболее привлекательными при выборе типа фундамента. К тому же достоинства становятся доступными для людей, которые самостоятельно строят свои жилые дома.
• Предполагается возможность быстрого проведения запланированных строительных мероприятий.
• Работа может быть выполнена в любое время года.
• Свайный фундамент представляет собой надежную и устойчивую конструкцию. Используемые лопасти позволяют успешно уплотнять грунт. Более того, предполагается возможность для создания фундамента, вне зависимости от типа грунта, на котором будет располагаться здание.

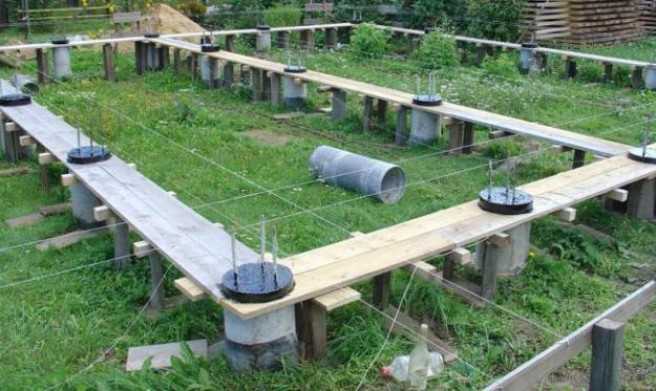

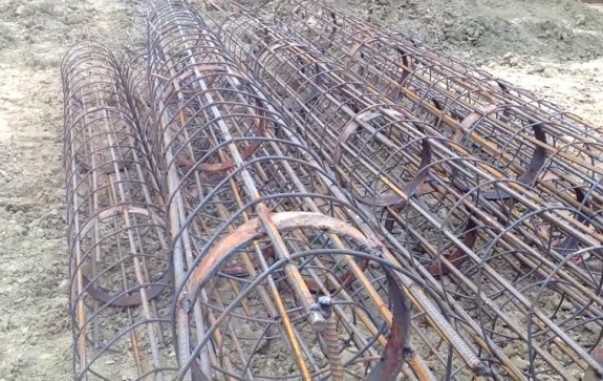

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

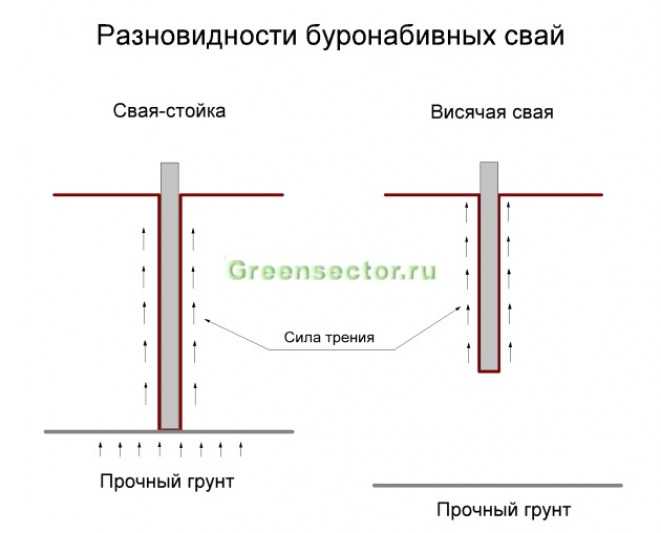

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

• Стойки.
• Висячие.

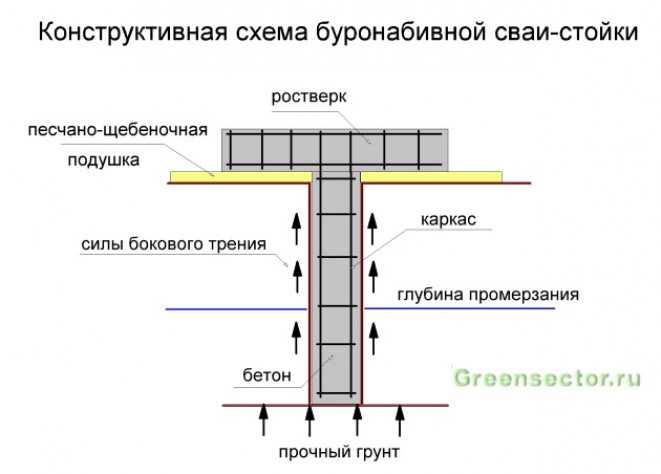

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

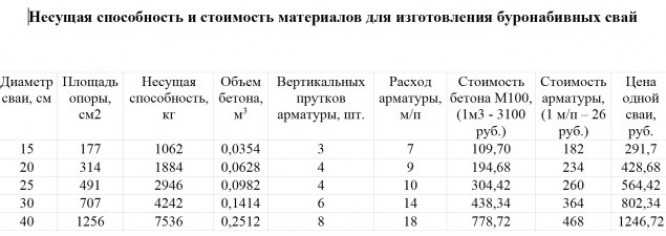

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай. Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

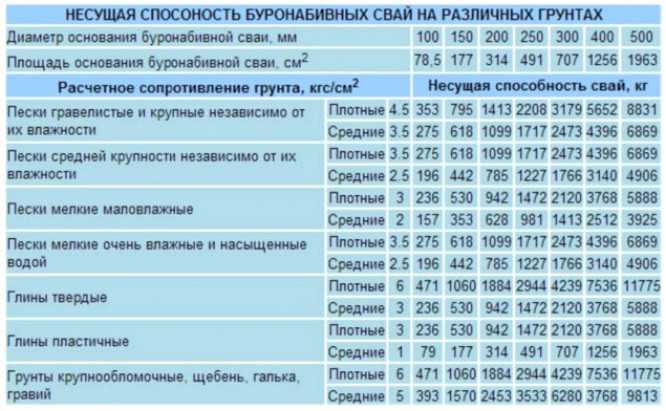

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

• диаметр;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

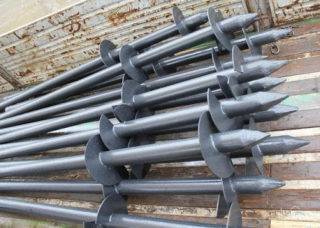

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

• Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
• Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
• Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
• Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.

Виды фундамента

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

1. Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
2. Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
3. Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
4. Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
5. Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Обвязка свайного фундамента

Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.

Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.

Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.

На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.

Важные условия прокладки подземного водопровода

Предпосылки для замерзания воды в трубах возникают еще на стадии монтажа наружного водопровода. Правила строительства прямо указывают, что глубина заложения подземных водопроводных линий должна быть ниже нормативной точки промерзания грунта.

Для нашей северной страны в большинстве регионов эта величина превышает 1,2 метра. Копать такую глубокую траншею обычно не хочется и принимается за истину (надежду), что грунт на такую глубину не промерзает, и в итоге водопровод кладут на глубине в полметра, совершая тем самым грубейшую ошибку. В одну из зим вода в нем обязательно замерзнет. А копать зимой мерзлый грунт… Вывод сделайте сами.

Глубина промерзания по регионам.

Свайно-винтовой фундамент: назначение, типы, используемые материалы

Каркасная постройка на сваях

Если не учитывать габаритные размеры и параметры нагрузки, остается лишь один тип классификации винтовых опор, а именно по типу наконечника.

• Со сварным наконечником.
• С цельным литым наконечником.

Первый вид – это экономичное решение. Наконечник присоединяется к основному стержню сварным швом. Недостаток данных решений в том, что они имеют в своей конструкции лишь одну буровую лопасть, а значит они менее устойчивы, чем цельнометаллические опоры.

На заметку

Сваи с литым наконечником более прочные и в меньшей степени подвергаются образованию ржавчины. Цельнолитые сваи выпускаются из марок СТ-25 и СТ-35 – высококачественных углеродистых сталей.

Базовая глубина залегания опор в почву – 1,5-1,8 метра. При таких значениях минимальный вес, который должна выдерживать одна свая – 1 тонна

Перед тем, как строить каркасный дом на сваях своими руками, необходимо в расчетах учесть количество свай, при этом нужно брать во внимание не только габаритные размеры, но и примерный вес будущего сооружения

Каркасные дома на сваях бывают разной конструкции на фото. Обязательно надо учесть специфичные факторы вроде предполагаемой снеговой нагрузки на крышу, характеристик почвы в точках ввинчивания свай.

Каркасник с панорамными окнами.

Расстояние между опорами

При строительстве важно соблюдать расстояние между сваями для каркасного дома, обозначенное в проекте. Равномерное распределение опор по периметру будет технологическим решением, так как различные части дома несут разную нагрузку на фундамент

Например: часть дома, в которой располагается печь значительно тяжелее, нежели пространство с кладовой или хозяйственными помещениями.

Постройка с эркером.

Практика возведения позволила подсчитать усредненное количество свай для каркасных домов различной площади:

• для домов 6х6 метров – 9 свай;
• для домой 8х8 метров – от 12 до 16 свай;
• для домов 10х10 метров – минимум 23-25 свай.

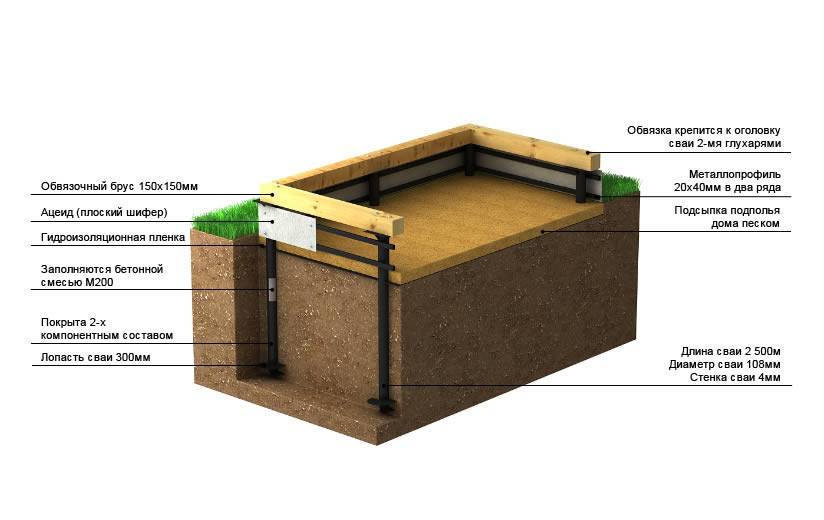

Обвязка опор

После погружения свай в землю необходимо соединить их верхние площадки между собой – провести так называемую обвязку. Обвязка позволит сформировать ростверк фундамента и в последствии смонтировать пирог пола каркасного дома на сваях. Обвязку можно провести с помощью металлических балок, деревянного бруса, двутавра – синтетического перфорированного материала.

Обвязка брусом на свайно-винтовом фундаменте.

Каркасный дом на сваях, видео демонстрирует основные моменты, которые надо учитывать при выполнении обвязки свай с помощью бруса.

Основным способом является обвязки свай с помощью бруса. Обвязочный брус пропитывают специальным составом, который увеличивает срок служба бруса в несколько раз. Брус укладывается на оголовки свай строго по центру. Стыковка обвязочного бруса в углах фундамента производится в лапу и дополнительно скрепляется с помощью скоб.

На заметку

Во втором варианте обвязка свай каркасного дома осуществляется с помощью отрезков профилированной трубы. Причем труба укладывается не на верх свай, а прикрепляется к самому стержню, тем самым выполняя роль распорки. Элементы обвязки крепятся к сваям с помощью анкерных болтов или жестких металлических штырей.

Какие виды винтовых свай бывают

Существует четыре вида винтовых свай, используемых для монтажа фундамента. Они имеют различные конструкции:

1. Одну широкую лопасть, которая находится внизу сваи. Используется при строительстве деревянных и каркасных сооружений.
2. Две лопасти. У них высокая несущая способность. Фундамент монтируется под небольшие каменные и каркасные двухэтажные дома.
3. Узкие лопасти и конический винт. Применяются на участках с каменистой почвой.
4. Прямой зубчатый край. Используются для фундамента зданий, которые строятся в регионах с условиями вечной мерзлоты.

Частные застройщики чаще всего используют однолопастные винтовые сваи.

Пошаговый монтаж утеплителя на свайном фундаменте

В обустройстве качественной теплоизоляции в рассматриваемом случае важно знать не только чем утеплить пол, но и как грамотно это сделать. Выделяются следующие 3 этапа технологии:

1. Создание обвязки и монтаж обрешетки.
2. Фиксация чернового основания и укладка утеплителя.
3. Обустройство теплоизоляционного контура для цоколя.

Разберем каждую стадию более детально.

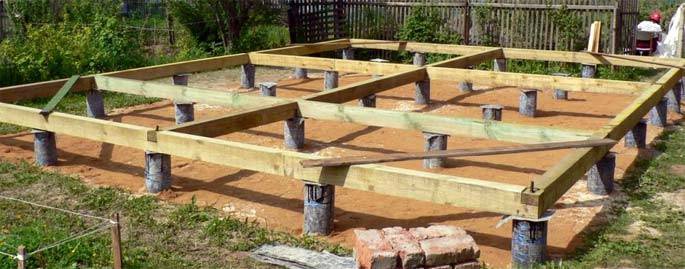

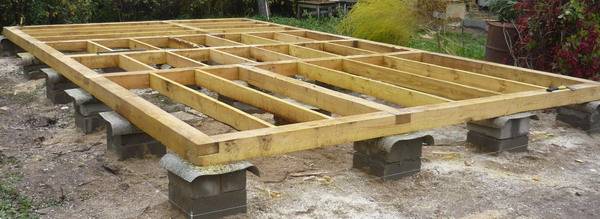

Устройство обвязки и крепление обрешетки

Каркасный дом начинается с обвязки. По сути, это соединенные между собой брусья, установленные на оголовки свай и выложенные по контуру основных стен. Технология ее создания сводится к следующему алгоритму:

1. На каждой пластинке просверливается по 4-ре отверстия.
2. Далее поверх настилается гидроизоляционный материал.
3. Затем по схеме устанавливаются брусья, и соединяются между собой по технике « в полдерева».
4. После этого они прикручиваются через ранее высверленные отверстия к сваям.
5. Внутри периметра врезаются остальные перекладины.
6. Все элементы обвязки дополнительно соединяются на скобы.

После проверки собранной конструкции на соответствие горизонтальному уровню снизу набивается обрешетка. Далее на нее будет установлена подоснова.

Основание будущего пола в деревянном доме

Черновая основа и теплоизоляция

Черновой пол изготавливается путем укладки листовых материалов на ранее монтированную обрешетку. Чаще всего используется ДСП или ОСБ. Как вариант вместо них может применяться дощатое покрытие. Тогда берутся обрезные доски и закрепляются под прямым углом по отношению к перекладинам.

Далее выполняется теплоизоляция:

1. Основание покрывается гидроизоляционной мембраной.
2. В пустоты между балками плотно укладывается утеплитель.
3. Поверх уложенного теплоизоляционного материала укладывается пароизоляционная пленка.

В завершении укладывается либо дощатое покрытие, либо какое-нибудь напольное покрытие с предварительным монтажом основы (обрешетки, фанерного настила).

Слой утеплителя закрывают фанерными листами или доской уже для чистового пола

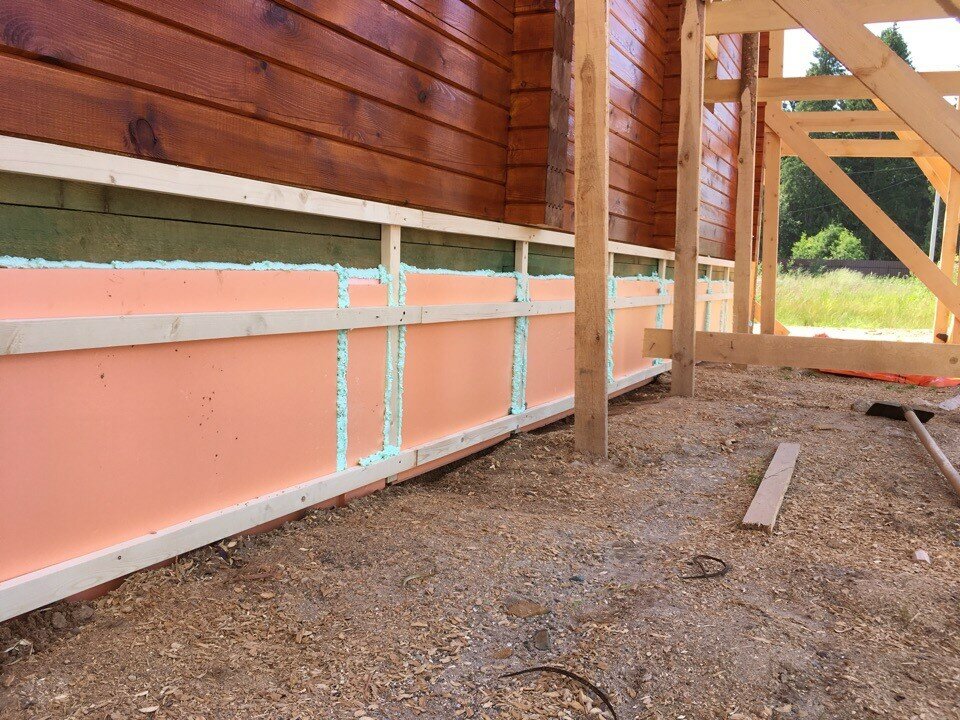

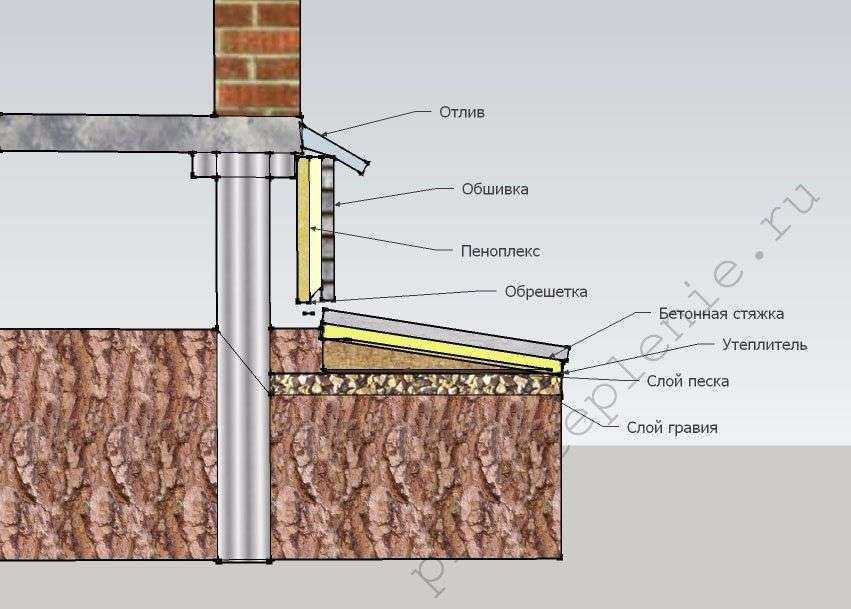

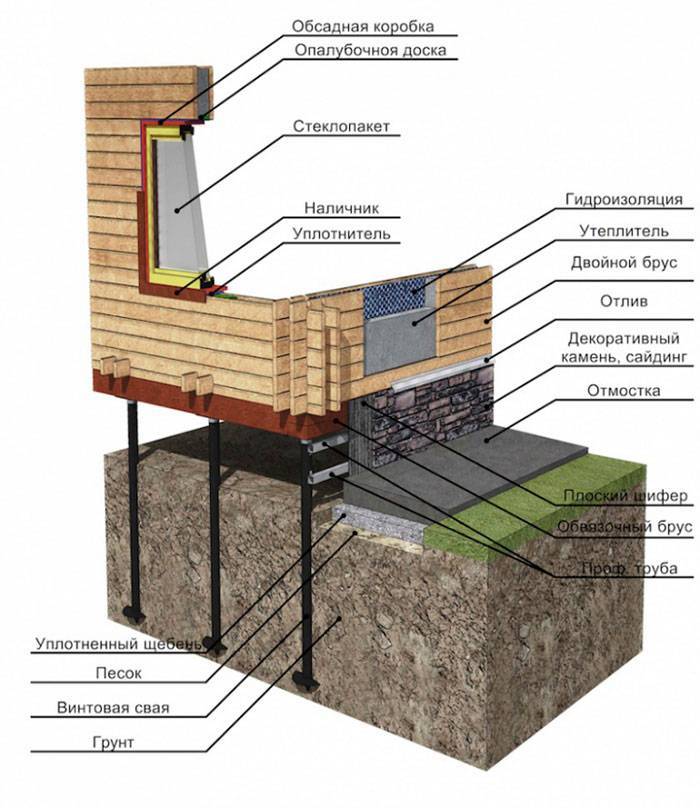

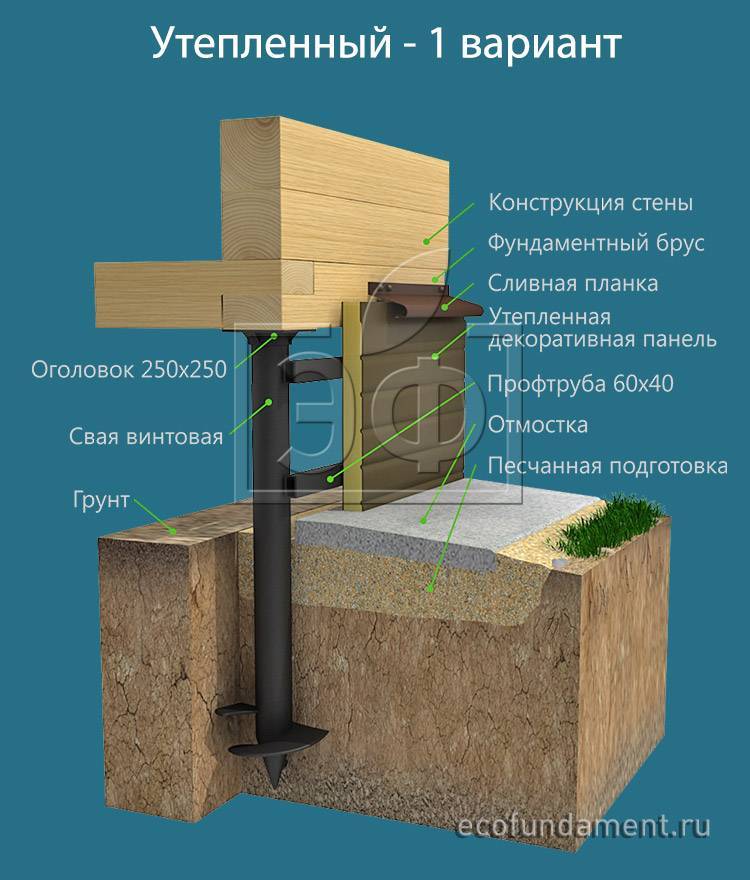

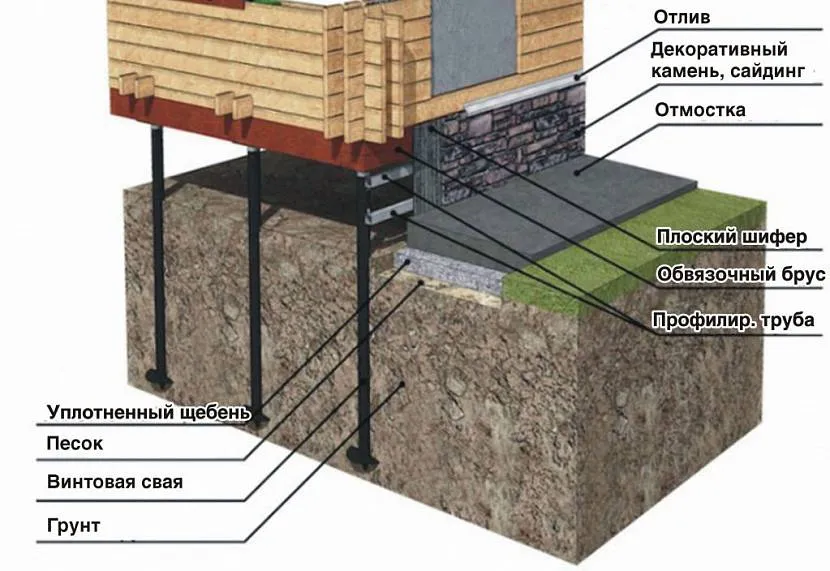

Монтаж термоконтура цоколя

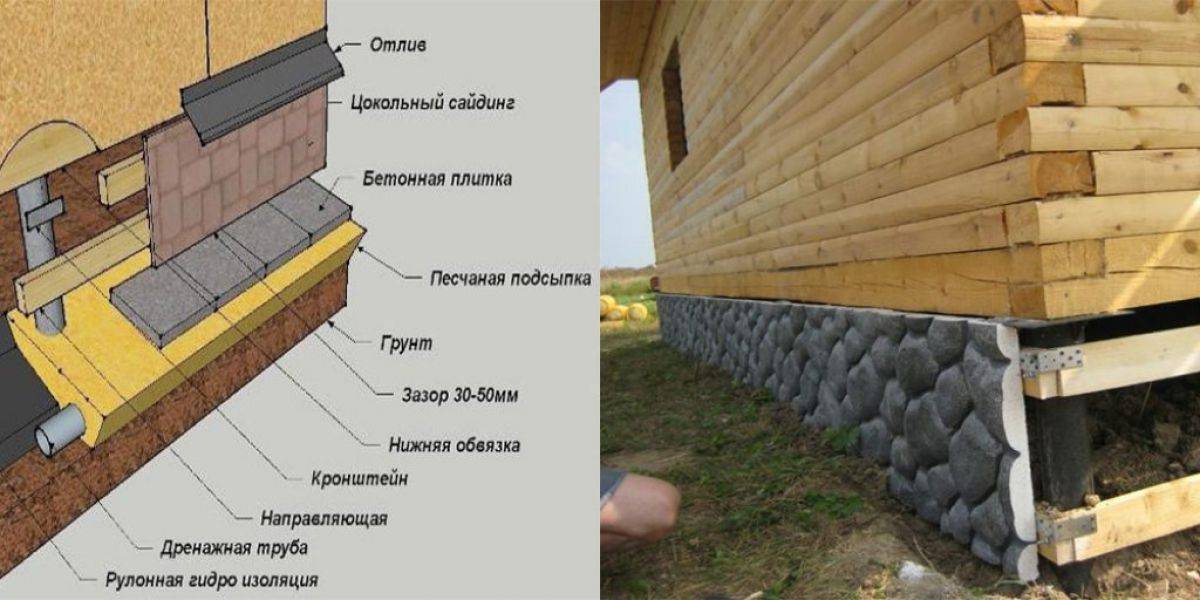

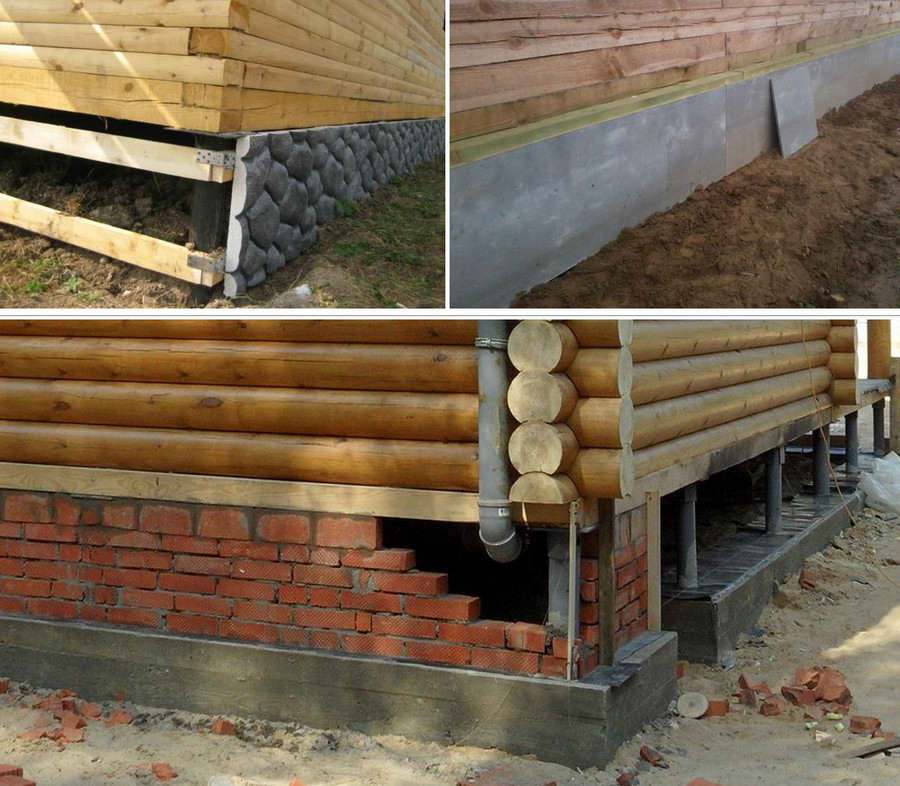

Для того чтобы добиться максимального эффекта теплоизоляции, пространство под домом между сваями должно быть закрытым. С этой целью применяются следующие варианты:

1. Кладка из клинкерного или керамического кирпича. Сначала обустраивается песчано-щебневая подушка. Затем выполняется укладка по технологии « в полкирпича».
2. Закрытие профильным листом. К сваям навариваются направляющие, и в них проделываются отверстия. Затем к ним прикручиваются подходящих размеров профлисты.
3. Отделка сайдингом. Для начала на сваи крепится обрешетка – на базе брусков или оцинкованного профиля. Далее на нее закрепляются ламели.
4. Обшивка цементно-стружечными плитами. Работы проводятся по аналогии с профлистом.

О том, как утеплить правильно пол деревянного дома на сваях в видео:

https://youtube.com/watch?v=Wn0vjLuzSGk

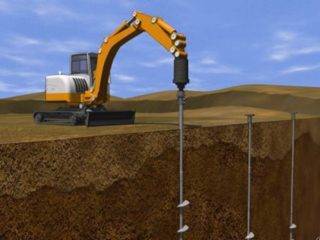

Сваи винтовые монтаж

Монтаж ипор можно осуществлять с применением специальной техники, или вручную, при помощи физической силы людей. Второй вариант гораздо более экономичный и легкореализуемый, поэтому остановимся более подробно на рассмотрении этого варианта.

Свая устанавливается в грунт при помощи кручения в совокупности с углублением в грунт. Закручивание сваи осуществляется за счет прорезания почвы лопастями.

Лопасть имеет форму спирали, за счет чего она углубляется в грунт с каждым новым витком по аналогии с углублением штопора в пробке от бутылки с шампанским.

Чтобы закрутить опору, нужно при помощи вращательного движения вокруг своей оси углубить ее в грунт. Для этого нужно 3 человека. Двое из них будут вращать сваю, и углублять ее, третий будет контролировать процесс и корректировать положение изделия по вертикали и горизонтали. Для закручивания сваи нужно приварить к металлическому столбу, который будет основой опоры, 1-2 проушины или петли.

В эти проушины вставляются длинные трубы, которые будут выполнять функцию рычагов. Чем прочнее и длиннее будут рычаги, чем проще будет погружать опору в грунт. Два человека при помощи усилия проворачивают трубы по часовой стрелке, под воздействием этой силы столб начинает погружать в грунт.

По мере углубления погружать сваю в землю будет все сложнее, т.к. величина трения будет увеличиваться. В случае если к свае будет прикладываться значительное усилие, а опора имеет только одну лопасть, необходимо после окончания погружения ее в грунт дополнительно забетонировать место входа опоры в грунт, чтобы она не пошла «в срыв».

Как работает винтовая свая

Технология ввинчивания лопасти довольно проста. Обычно, она погружается от 1,5 до 3 метров под землю. Как раз ниже уровня промерзшей почвы при морозе.

Существует два вида винтовых свай: широколопастные и узколопастные. Первый вариант завинчивается заостренным наконечником без предварительных земляных работ. Для второго типа бурятся скважины, соответствующие диаметру стержня. Нагрузку сооружения распределяет верхняя часть трубы – ростверк. Как правило, он изготовляется из железобетона, но бывают изделия из дерева и металла. Устройства с ростверком наиболее распространено в строительстве загородных домов.

Различают 3 вида размещения свай:

• одиночные – для поддержки отдельных элементов;
• ленточные – по периметру стен в один или несколько рядов;
• «кустовым» методом – под каждую колонну.

Под какие конструкции можно использовать сваи

Чтобы разобраться в тонкостях свайного фундамента, и под какие конструкции они подойдут, нужно изучить два важных фактора.

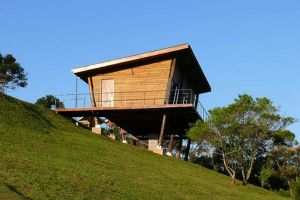

Коттедж на свайном фундаменте сооруженный на холме

Первый состоит в конструкции дома или коттеджа, которые на них будут стоять. Сразу нужно отметить, что свайный фундамент не подойдет для сооружений, которые имеют тяжелый вес.

Поэтому специалисты рекомендуют использовать свайный фундамент для домов, сооруженных из не тяжелых строительных материалов.

Сюда можно отнести дома из пеноблоков, газосиликата, из дерева, а также других легких материалов. Некоторые используют такое основание при строительстве коттеджа, но опять-таки следует не забывать, что он также должен быть сделан из пеноблоков или иных легких материалов.

Второй момент касается сложности участка, где будет происходить строительство.

Исходя из этого, можно сделать следующие выводы:

• проект фундамента оборудованного сваями должен быть разработан под сооружения из пеноблоков, газосиликата и других легких строительных материалов, а также коттеджа;
• также проект должен разрабатываться под любой тип грунта, за исключением скального, с любой глубиной промерзания и пучинистости;
• проект свайного основания необходимо просчитывать таким образом, чтобы можно было сделать ремонт некоторых элементов основания, либо отдельных блоков.

Особенно подходит свайный фундамент для дома из газобетона.

Устройство винтового основания под дом

Определение качества грунта путем бурения пробных скважин на участке

Технология предполагает соблюдение чертежных размеров и положений осей в масштабе на поверхности участка. Вкручивают сваи вручную, с применением средств малой автоматизации или соответствующих специальных установок. Первые работы включают срезку плодородного слоя на 15 – 20 см и планировку площадки по уровню для удобства разметки. Планировку выполняют вручную или используют грейдеры.

Сваи выбирают по расчету несущей способности грунта под острием элемента. Стойки бывают однолопастные или многолопастные, их выпускают с литыми, сварными или составными наконечниками. Первый вид ставят в плотных грунтах, которые трудно проходить, чтобы сохранить целостность лопастей. Перед проектированием нужно определить тип грунта, выяснить уровень стояния грунтовой жидкости и отметку промерзания почвы.

По периметру свайной схемы и внутри между оголовками выполняют балочную обвязку — ростверк, который должен укрепить конструкцию каркаса.

Разметка и монтаж свай

На подвижном грунте нужны сваи с несколькими широкими лопастями

Разметку делают с помощью арматурных или деревянных кольев и капронового шнура. Выдерживают прямые углы при разметке, правильность которых проверяют теодолитом. Для разметки лучше пригласить геодезиста-строителя, чтобы не иметь проблем с перекосами на будущих этапах.

Способность грунта воспринимать и выдерживать нагрузки зависит от состава почвы на стройплощадке. Играет роль конструкция сваи, ее диаметр, толщина стенок и протяженность.

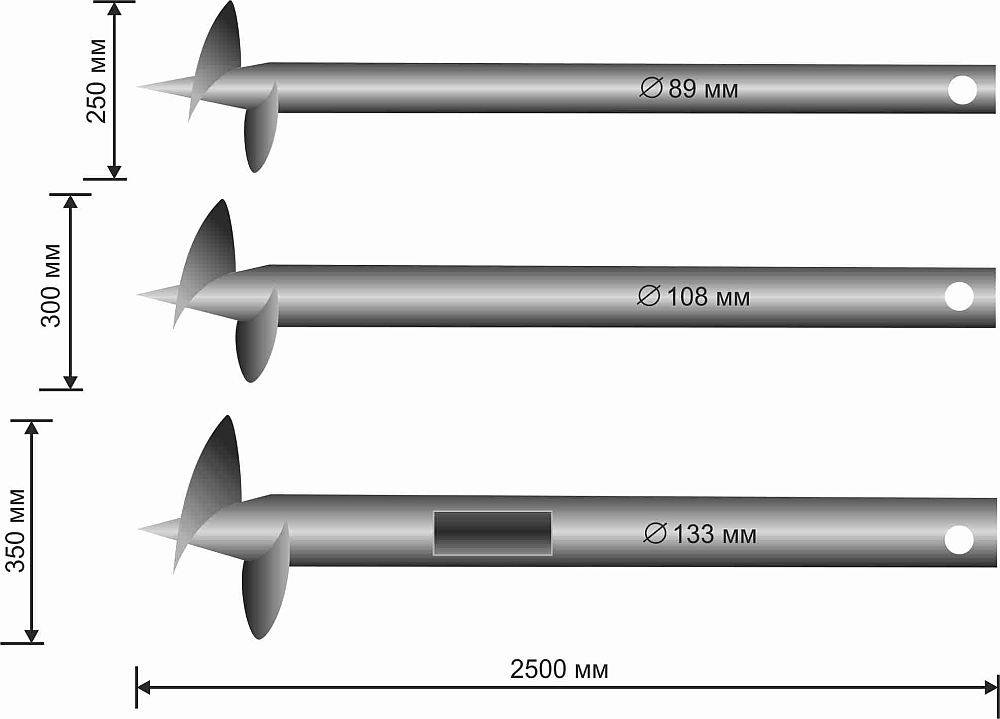

Брусовой дом на винтовых сваях ставят на элементы:

• диаметром от 89 до 108 мм;
• размах винтовых крыльев достигает 250 – 300 мм;
• толщину стенки берут 3,5 – 5 мм, иногда применяют усиленные с толщиной 6 мм;
• длина стойки колеблется от 4,5 до 4 метров.

Какими они бывают

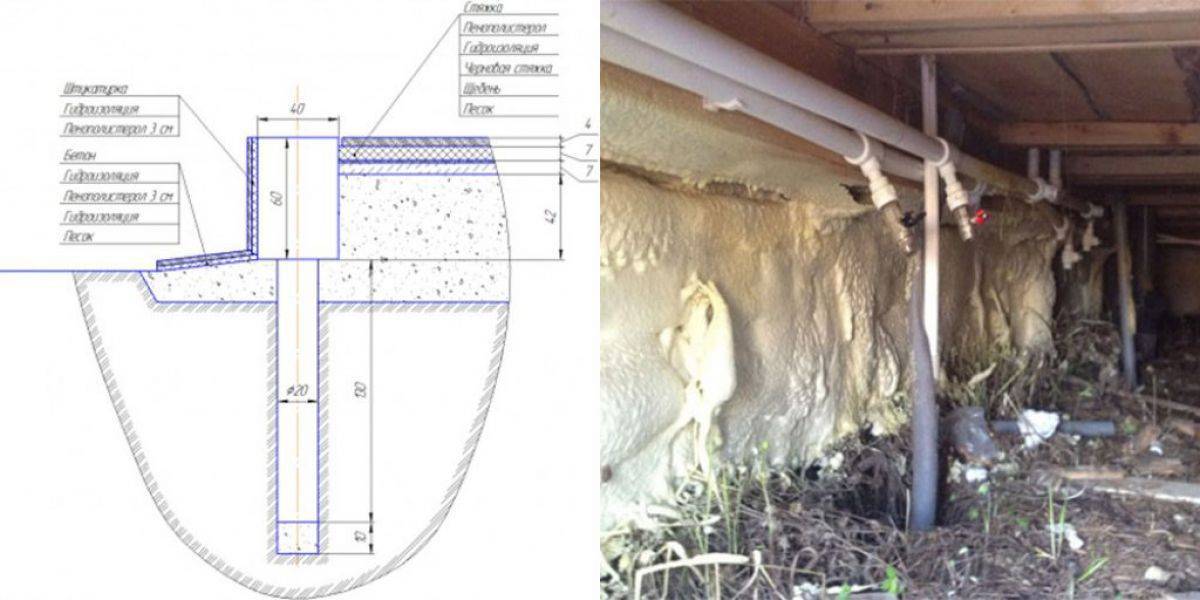

Необходимость утепления

На это есть несколько существенных причин:

1. В случае обустройства массивного ростверка из железобетона в холодное время он будет забирать значительную долю тепла, потери которого придется восполнять усиленным отоплением помещения, что повлечет увеличение затрат на оплату коммунальных услуг. К тому же для продления срока службы железобетона требуется дополнительная защита от резких перепадов температур, излишней влаги.
2. Прохождение под домом инженерных коммуникаций, водопровода. Чтобы предотвратить промерзание, механическое повреждение труб потребуется провести работы по утеплению свайно винтового фундамента.
3. В варианте с деревянным или металлическим ростверком под сооружением останется проем, со всех сторон продуваемый ветром. Результат ‒ холодный пол на первом этаже. Здесь не обойтись без изоляции цоколя.
4. Возведение, утепление нижней фальш-части здания исключит попадание мусора под дом, а наружная облицовка декоративными материалами сделает конструкцию аккуратной и красивой.

Столбчатый фундамент для коттеджа

Столбчатые фундаменты, применимы для возведения легких 1-2 этажных зданий из дерева (сруба, бруса) и каркасных панелей. Данное основание обладает следующими преимуществами:

• Сравнительно низкая стоимость обустройства;
• Простая технология и быстрые сроки возведения;
• Отсутствие необходимости привлечения спецтехники для монтажа.

Недостатки фундаментных столбов — недостаточная устойчивость в пучинистых и подвижных грунтах, и низкая, в сравнении с другими видами фундаментов, грузонесущая способность.

В зависимости от материалов изготовления столбчатые фундаменты делятся на:

• Сборные — столбы создаются из фундаментных блоков (ФБС), бутового камня либо кирпича;
• Монолитные — столбы формируются из бетона и армируются арматурными стержнями. Для заливки опор используется деревянная опалубка либо асбоцементные трубы.

В плане долговечности монолитные фундаментные столбы значительно превосходят сборные аналоги, поскольку они не подвергаются воздействию влаги, проникающей в межкладочные швы сборных конструкций.

Что такое свайно-ростверковый фундамент

Гидроизоляция для фундамента: все способы и инструкция

Недостатки свайного фундамента

К сожалению, у рассматриваемого способа могут быть определенные недостатки, ограничивающие возможности проведения строительных мероприятий.

Присутствует риск усадки конструкции

Для предотвращения подлобного риска нужно исследовать грунт, провести правильные расчеты с использованием чертежа с ростверком.
Предполагаются обязательные тщательные подготовительные мероприятия.
В обязательном порядке нужно обращать повышенное внимание на качество используемого строительного материала. Если предполагается нарушение защитного слоя, стальные конструкции созданного фундамента подвергаются коррозии.

Принимая во внимание преимущества и недостатки свайного фундамента, появляется возможность понять, нужно ли отдавать предпочтение подобному варианту

Выбор типа фундамента

Как правильно выбрать тип фундамента для каркасного дома и на что следует обратить внимание? Ведь универсальных оснований не бывает. Определяться следует, опираясь на множество факторов:

• На сколько этажей запроектирован дом. Если это будет одноэтажное жилище, то нагрузка на основание будет небольшая. Его можно сделать облегчённого типа и для устройства несущей конструкции пойдёт немного затрат. Увеличивая этажность, получаем увеличение нагрузки, следовательно, и тип фундамента должен быть более надёжным.
• Грунтовые воды. Если их уровень достаточно высок, то дом желательно поднять над уровнем земли. Или же необходимо создать солидную дренажную систему, чтобы защитить будущее жилище при сезонном подтоплении.
• Показатели промерзания грунта. Помним, что несущая конструкция закладывается ниже этого уровня.
• Определить тип грунта. Если почва твёрдая, то фундамент можно заложить попроще. На неустойчивых грунтах устраиваем более надёжное основание.

Рассмотрим несколько типов несущих конструкций для каркасного дома.

_source=ig_web_button_share_sheet

Ленточный фундамент

Ленточный фундамент отличается высокой надёжностью, равномерностью проседания, возможностью создания жилища любой планировки. Для устройства такого типа основания необходимо наличие низкого показателя уровня грунтовых вод, достаточно высокая плотность грунта (каменистого или песчаного).

Следующими положительными факторами устройства ленточного фундамента для каркасного строения – неглубокое промерзание грунта, отсутствие слоёв слабой почвы.

Если планируется дом небольшой, одноэтажный – то все эти факторы можно особо не учитывать. Останавливаются на малозаглубленном ленточном фундаменте.

Недостатками монолита являются большие затраты труда для его устройства и затраты на материалы.

Столбчатый фундамент

Преимуществ у столбчатого фундамента для возведения каркасного строения очень много. Представляет собой конструкцию из ряда столбов, которые размещаются под несущие стены. Размещение столбов выполняется с определённым шагом – до трёх метров друг от друга.

Шаг размещения столбов и их глубину заложения лучше рассчитать с учётом всех факторов, приведённых ранее.

Столбы можно закладывать из любого материала. Это может быть бетон, кирпич, дерево. Обязательно укладывается песчаная подушка. Как видим затраты трудоёмкости немалые, но всё это окупает надёжность и прочность при незначительных затратах материала. Для того чтобы нагрузка на столбчатый фундамент распределялась более равномерно, на столбах сооружают бетонное монолитное соединение (ростверк).

_source=ig_web_button_share_sheet

Он может располагаться на земле, или быть поднятым над её уровнем. Если ростверк висячий, то он должен быть поднят минимум на 10–20 см от земли. Наземное расположение ростверка обеспечивается наличием песчано-гравийной подушки, углублённой в почву на 15–20 см.

Свайный фундамент

Свайно-винтовой фундамент следует выбрать для возведения каркасно-щитового дома, если на участке преобладают неустойчивые пучинистые грунты (ил, глина, торф). На таком базисе можно строить даже двухэтажные каркасные строения. Шаг расположения винтовых свай обычно составляет полтора метра. Но главное, что данный тип несущей конструкции является экономичней по отношению к другим.

Если сравнивать с затратами на ленточный фундамент, то они в два раза больше, чем на свайный. Очень хорошо подходит этот тип основания, если участок под строительство имеет конкретные неровности, холмистость или находится на обрыве.

Плитный фундамент

Плитный фундамент для щитового дома применяется крайне редко, так как является одним из дорогостоящих вариантов. Исключением может быть этажность дома или слабая основа. Также, если плита фундамента планируется как перекрытие первого этажа дома.

Возведение стен каркасного дома

Дом на винтовых сваях может предусматривать строительство каркасных стен. Но для начала необходимо сделать обвязку. Первый брус укладывается на ростверк, изолированный рубероидом. Брус крепится с помощью стержня. Угол крепления может быть любым. На обвязку устанавливаются стойки. Первыми будут идти угловые, после – промежуточные

Важно на этом этапе отслеживать ровность углов

Для придания жесткости к каркасу крепятся горизонтальные элементы бруса. В углах устанавливаются подкосы. В том месте, где вы планируете сделать двери и окна, стойки устанавливать не нужно. Проем окна будет образовываться за счет стоек, которые располагаются впритык. Одна стойка будет основанием балки проема. Вторая стойка – это основа для доски несущего ригеля проема.

Выстраивая деревянный дом на сваях, под балочным элементом проема вы должны будете уложить шаговые стойки, поддерживающие балку. Такие же стойки следует поставить сверху для распределения нагрузки на ригель проема.

Как только каркас будет готов, можно устанавливать стеновые панели. Для этого приобретается утеплитель, выбор которого будет зависеть от предпочтений хозяина. В качестве теплоизоляционных материалов для каркасных построек выступают:

• пенополистирол;
• минеральная вата;
• пенный утеплитель;
• стекловата;
• насыпная теплоизоляция.

Стандартным вариантом является минеральная вата или пенополистирол. Утепление дома на сваях осуществляется методом укладки материала в промежутки каркаса. Полотна должны располагаться впритык, просветов между листами быть не должно. Следующим слоем будет гидроизоляция, между ее элементами обеспечивается нахлест в 20 см. Швы можно скрепить двусторонней лентой.

Изнутри утеплитель закрывается пароизоляционной пленкой. Мембрана будет выводить излишки влаги за пределы дома. С обеих сторон стены закрываются листами USB. Затем предстоит установить внешнюю и внутреннюю отделку. На следующем этапе можно заняться крышей.

В заключение

Свайные фундаменты востребованы при перепадах высот и на территориях со склонами. Если на участке присутствуют низины или близко расположены берега водоема, то этот тип основания может оказаться единственно верным решением. По нагрузкам такая конструкция имеет свои ограничения, но если правильно составить проект и использовать материалы с большим сечением, то строительство дома можно осуществлять даже из камня и натуральных материалов, которые обладают внушительным весом.

На сегодняшний день известны сваи, различающиеся между собой по схеме размещения. Они могут быть одиночными, кустовыми и с ленточным расположением. Перед началом работ вы должны позаботиться о наличии всех необходимых материалов и инструментов. Например, понадобится шлифовальная машина, бетономешалка и металлический рычаг.
