Проекты домов по финской технологии + фото

Строительство каркасных домов по финской технологии

Фундамент для каркасного дома

Исходя из того, что все составные в конструкции домов, сооружаемых с использованием финской технологии, очень легкие, отсутствует необходимость закладки глубокого и мощного фундамента. Исключение составляют неустойчивые грунты. В этом случае закладывается ленточный фундамент, но не глубокий или же, как вариант, столбчатый. При этом экономия стройматериалов весьма ощутима. При закладке ленточного фундамента используются растворы бетона либо шлакобетона, для столбчатого фундамента подойдет красный полнотелый кирпич либо бутобетон (бутобетонный фундамент). Одновременно с заливкой фундамента монтируются закладные детали, предусмотренные для дальнейшей обвязки каркаса стен.

Строительство первого этажа дома по финской технологии

1. Устройство перекрытия

Когда работы по устройству фундамента завершены, производится монтаж перекрытия первого этажа. Сверху на междуэтажное перекрытие укладывается так называемый черновой пол. Устройство которого, начинается с каркаса, монтаж выполняется балками сечения 245х100 мм. Ширина межбалочного шага не более 40 см. Черновой пол зашивается фанерой, имеющей толщину от 18 мм. Теперь можно приступить к строительству каркаса стен.

2. Сборка каркаса стен

Каркасные стены вначале собираются в положении лежа на полу. В качестве основы выступает обрезная доска сечением 150х50 мм (+/- 5 мм допускается). Для надежности узлы каркасного дома крепиться двумя способами.

Каркасный замок, вмонтированный в деревянный брус, дополнительно укрепляют саморезами, тем самым обеспечивая надежность соединений. Как известно, в первый год наблюдается усадка фундамента, что влечет за собой деформацию конструкций. Для предотвращения этого процесса необходимо использовать подвижные соединения.

Сборка каркаса стен дома по финской технологии

3. Обшивка каркасных стен

Затем каркас обшивается специальным листовым материалом (негорючая ветрозащитная паропроницаемая мембрана) толщиной 25 мм. Материал, из которого изготовлены эти листы, выполняет двойную функцию: повышает прочность конструкции и усиливает тепло- и гидроизоляционные качества стен за счет ветро- и влагонепроницаемости.

Обшивка каркасных стен дома по финской технологии

4. Установка каркасных стен

После этого выполняется установка стены в вертикальное положение и ее соединение с нижним перекрытием. Наиболее надежным является крепление бруса шпильками. Стены после установки соединяются между собой посредством болтов, проходящих через отверстия в угловых брусьях каркаса.

Строительство второго этажа дома по финской технологии

Сверху на стенах первого этажа монтируется межэтажное перекрытие. При этом следует учитывать, что пол второго этажа испытывает несколько меньшую нагрузку, чем пол первого этажа, поэтому сечение балки можно взять меньше, 245х50 мм. Чтобы пол был достаточно прочным, допустимый шаг балок не более 35 см. Черновой пол зашивается фанерой, имеющей толщину 18 мм. Монтаж стен производится аналогично первому этажу.

Строительство крыши и устройство потолка

Верхняя часть стен является основой для крыши, на которой будет собираться стропильная система. В качестве стропильной балки можно использовать брус размером 150х50 мм (если в плане дома не запланировано устройство жилого чердака или мансарды). Изнутри помещения балки обшиваются фанерой. Это черновой потолок. После делается подшивка потолка каркасного дома, которая может выполняться фанерой толщиной от 8 до 10 мм. На балки устанавливают стропила крыши, которые покрываются обрешеткой. Как оговаривалось ранее, крыша у финских домов двускатная. Кровельный материал, предусмотренный в проекте дома, прикрепляется к обрешетке.

Строительство крыши и устройство потолка дома по финской технологии

С целью обеспечения противопожарной безопасности и биозащиты, заранее перед началом строительных работ все деревянные части конструкции каркасного дома обрабатываются антипиреновым составом и антисептиками.

Отделочные работы

После того как монтаж кровли будет завершен, производится отделка дома блок-хаусом, который создает видимость цельных бревен. Как вариант, можно зашить вагонкой. Чтобы предотвратить скопление на внутренней стороне отделки конденсата, между наружной отделкой и ветрозащитным материалом оставляется пространство, служащее для естественной вентиляции.

Затем монтируются окна, выполняется разводка всех необходимых коммуникаций, утепляются стены и, как завершающий этап, производится окончательная отделка помещения.

Как построить каркасник по финской технологии

Самое рациональное решение на сегодняшний день — проекты финских одноэтажных домов. Иногда возводят постройки в полтора этажа с мансардным уровнем. Ограниченная этажность сопряжена не только с экономией материалов, но и с обеспечением обогрева помещений. Брус сечением 200х100 мм является основой каркаса. Большее сечение бруса актуально для сейсмически активных регионов. Существуют проекты из готовых блоков и ручная сборка заготовок на стройплощадке. Первый вариант дорогой и значительно экономит время, а второй требует определенных знаний и навыков.

Современные проекты финских домов предполагают, что балки каркаса собираются в горизонтальной плоскости. После этого стена поднимается лебедкой для объединения с нижней обвязкой паз в паз, потом фиксируется саморезами. Дополнительная обработка древесины антисептиком и антипиреном обязательна, причем на этапе создания заготовок. Если собираетесь обрабатывать готовый каркас, места стыковок могут не пропитаться в достаточной мере.

Обустройство потолочного перекрытия и стропил крыши — следующие этапы процесса. Обшивка стен производится сэндвич-панелями, поскольку это удобно и экономически выгодно. Внутри таких панелей уже заложен слой утеплителя, иногда усиленный. Одноэтажные финские деревянные дома, обшитые сэндвич панелями, дают превосходные показатели по долговечности и прочности, гидро- и шумоизоляции, если подобрать правильные материалы.

Материалы для строительства

Простота конструкции коттеджа по финской технологии заключается в устоявшихся и аналогичных материалах. Каркас сооружается из клееных брусьев, срок службы которых достигает нескольких веков. Их поперечное сечение на 2,5 сантиметра больше стандарта, что дает запас надежности, стоимость невелика, а горючесть и склонность к гниению и потере прочности с течением лет исключена.

После сооружения каркаса, несущей конструкции, начинается этап создания стен и горизонтальных перекрытий. Черновой пол выкладывают листами ОСБ или фанеры на потолках, после чего он становится первым слоем полового покрытия второго этажа. Поперечный каркас сконструирован, чтобы выдерживать нагрузку и сохранять вентиляционный промежуток, что предотвращает гниение чистовых половых досок при высокой влажности.

Для теплоизоляции между деревянными плитами стен устанавливают листы гипсокартона и минеральной ваты. При этом щели и зазоры покрывают монтажной пеной, во избежание люфтов и отсутствия сквозняка.

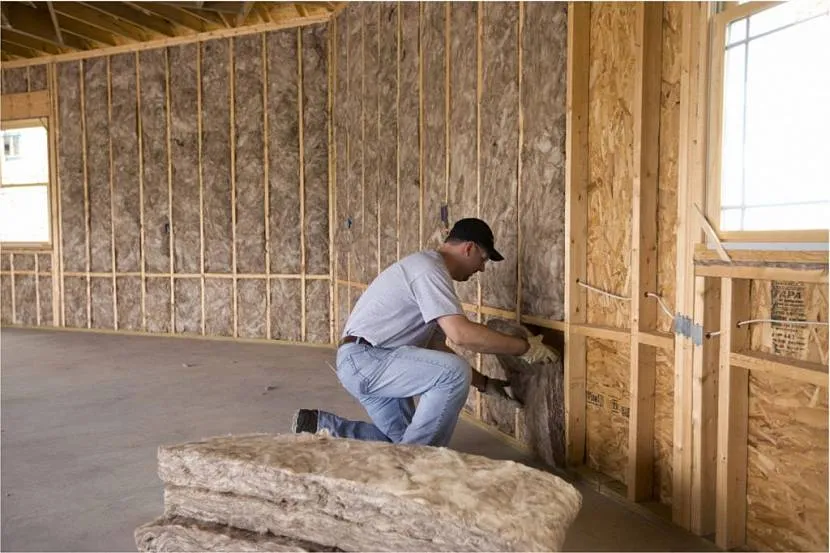

Утепление стен минеральной ватойИсточник pilasebastovce.sk

Кровля монтируется на стропильную систему, элементы которой фиксируются с помощью гвоздей. Для прочности конструкцию скрепляют досками. После этого стропильные ноги укладываются на основание стены, их фиксируют и устанавливают кровлю крыши. Чаще всего это металлочерепица.

Достоинства финских каркасных экономичных домов

Качественная технология финского домостроения экономичного класса давно практикуется в большинстве стран мира. Благодаря грамотному соотношению цены, качества и долговечности многие частные дома возводят именно по этой технологии. Следует отметить, что невысокая цена никак не влияет на качество дома вне зависимости от количества этажей.

Что такое финские каркасные экономичные дома?

финский каркасный дом

• Красота. Строительный материал дома – древесина, известная всем благодаря природной привлекательности и энергетике. Известно, что проживающие в деревянных домах люди почти не страдают от фобий и депрессии. Кроме того, дерево обладает поистине уникальным свойством – на понятном уровне передавать даже самые незначительные дизайнерские и архитектурные детали и нюансы.

• Безопасность – финские дома не обращают внимание ни на температуру, ни на ветер, ни на влагу. Недаром такие дома возводят в Германии, Австрии, Швейцарии и, конечно, в Финляндии. • Высокая экологичность – в процессе строительства каркасных домов используются натуральные строительные материалы

К примеру, для изоляции потолков и стен используют пенопласт, пеностекло или минеральную вату. Через поры древесины сам дом дышит, в нем приятно, уютно и комфортно находиться людям, у которых проблемы с дыханием. В деревянных каркасных домах не накапливается пыль, а электромагнитное излучение бытовых приборов сводится к нулю

• Высокая экологичность – в процессе строительства каркасных домов используются натуральные строительные материалы. К примеру, для изоляции потолков и стен используют пенопласт, пеностекло или минеральную вату. Через поры древесины сам дом дышит, в нем приятно, уютно и комфортно находиться людям, у которых проблемы с дыханием. В деревянных каркасных домах не накапливается пыль, а электромагнитное излучение бытовых приборов сводится к нулю.

• Простота – строительство каркасных экономичных домов предусматривает простую систему. Для постройки не нужно арендовать хитрое подъемное оборудование, ведь каркасная комплекция малогабаритна. Составная часть домов производится в компании «Скандинавские дома», которая расположена в Карелии. Они дешево стоят и приезжают к заказчику готовыми. В итоге примерно через 2-3 месяца после начала строительства уже можно будет заселять первых жильцов в новостройки

• Экономия. Как известно, дерево обладает полезным свойством сохранять тепло. В этом можно убедиться, если посчитать ощутимое сокращение ресурсов, которые обычно используются для обогрева помещений.

Любые характеристики эксплуатации зависят от двух составляющих – подготовки строительства и процесса строительства. А ключевым залогом такой красоты и долгой службы работы является четко обработанный план строительства, что как раз есть у каркасных экономических домов.

Как построить настоящий каркасный финский дом

Дома на самом деле привлекают соотношением цены и качества. Довольно качественные материалы, несколько видов фундамента для них, в приоритете конечно используется ленточный фундамент

Конечно, не мало важно в выборе фундамента, это рельеф участка. Дома отличаются дизайном, можно использовать всю свою фантазию по фасадным работам. В последние годы в России финская технология строительства домов, набирает существенные обороты, вытесняя многих конкурентов с рынка производства и строительства!

В последние годы в России финская технология строительства домов, набирает существенные обороты, вытесняя многих конкурентов с рынка производства и строительства!

Очень красивые дома, особенно их много в Санкт-Петербургской области. Я Ездила на финский залив и просто была в восторге от них. Хочется такой, особенно к старости. Немного земли, чтоб возиться в ней, сажать цветы, что еще более будет выглядеть красиво. К старости обязательно куплю себе такой, хотя может еще лучше будут постройки. Но эти дома очень красивые.

Написать ответ Отменить ответ

Для отправки комментария вам необходимо авторизоваться .

Финские деревянные дома характеризуются высокой теплоизоляцией, доступной стоимостью и оптимальным сроком возведения.

Прежде чем рассмотрим этапы строительства каркасных домов по финской технологии, уделим внимание особенностям материала, из которого собираются такие конструкции

Как выполняется обшивка дома доской

Для отделки фасада дома применяется множество облицовочных материалов, украшающих любой фасад, если все сделать грамотно. Доски – это идеальный вариант, но при монтаже стыки промазываются герметиком.

Монтаж обрешетки

Брус для создания обрешетки располагается вертикально, потому как дощатая отделка крепится горизонтально. Доски внахлест или елочкой крепятся на обрешетку. Этот способ хорош тем, что под облицовку возможно положить утеплитель или мембрану, что актуально для зданий из газо- или пеноблоков.

При создании каркаса используется брус, сечение которого 5х5 см. Обязательно проведите обработку антисептиком перед монтажом для создания защиты от процессов гниения. Если планируете нанести несколько слоев, то делайте перерывы, чтобы средство успело полностью высохнуть.

Разработано несколько способов крепления обрешетки с учетом материала стен:

• блоки – каркас к стенам крепят дюбель-шурупами;
• дерево – брус приколачивают длинными гвоздями (если под каркасом нет утеплителя);
• при использовании утеплителя – каркас крепится на специальные подвесы для гипсокартона с учетом его толщины.

Каждый брусок нужно располагать друг от друга на расстоянии до полутора метров. На практике шаг равен длине доски, используемой при обшивке. Когда в планах положить утеплитель, учтите, что шаг равняется ширине рулона или плиты теплоизоляции.

Если выполняется отделка снаружи при помощи обрезной или не обрезной доски в планах проложить слой утеплителя, то учитывается следующее правило – паропроницаемость всей отделки плавно увеличивается в наружную сторону от стен. Пренебрегая его, вы получите скопление конденсата в каждом слое отделки, что приведет к разрушению отделочных материалов и самих стен.

Значит, изначально проводится гидроизоляция стен. Когда производятся работы в строениях из кирпича или блоков, применяется битумная мастика. Но на практике чаще применяются материалы в виде рулонов, настилаемые по обрешетке внахлест, причем стык должен составляет 10 см

Важно – между утеплителем и стенами оставляется небольшое расстояние под вентиляцию

Подготовьте все, что понадобится для работ: герметик, брус, мастика, необрезная доска, гвозди или дюбеля, утеплитель. Обшивочная доска может монтироваться либо плотно друг к другу, либо внахлест. По качеству этот вариант обшивки ничем не хуже сайдинга. Первый вариант более сложный, но внешне выглядит презентабельнее.

Предлагаем ознакомиться Установка маяков на стену под штукатурку

Отделка стен не обрезной доской выполняется лицевой частью над предыдущей. Для крепежа используют гвозди. Такой способ актуален при колебании уровня влажности, для сохранения целостности структуры.

Выбор фундамента под финский дом

Каркасные дома относятся к относительно легким конструкциям, для строительства которых подходят фундаменты средней и малой мощности. Однако, если вы решили возводить жилье более чем в один этаж, то потребуется достаточно надежное основание с хорошим запасом прочности, способное выдержать многоэтажное строение. От того насколько хорошим будет фундамент здания, порой зависит срок эксплуатации всего дома в принципе, его прочность и внешний вид. Но самое главное – это безопасность для проживающих в доме людей.

Одним из типов основания, используемого при строительстве жилья по финской технологии, является буронабивной фундамент. Он представляет собой столбики из асбоцемента в сочетании с мелкозаглубленным ленточным фундаментом или с наполнением бетоном. Наиболее часто в настоящее время используется ленточный или свайный тип фундамента.

Что такое «Фахверк» – нюансы немецкой технологии

Технология постройки зародилась в Европе на заре 14-го века. Дословно, фахверк переводится с немецкого языка, как каркасное сооружение. Несущей основой дома выступают пространственные секции, собранные из мощных деревянных балок. Каркас виден снаружи, что придает стилистике здания узнаваемости и средневекового шарма.

Монолитные стены отсутствуют. Пространство между балками во времена средневековья заполняли глиной, саманом, позже – кирпичом, камнем. В современном строительстве предпочитают более облегченные стеновые панели или стекло.

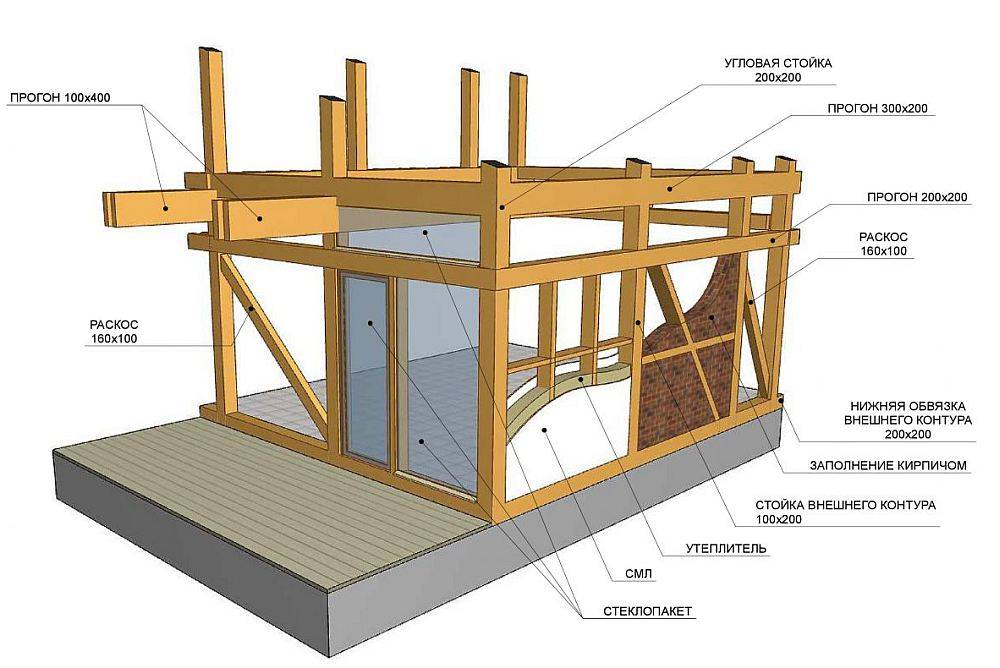

Отличительные особенности каркасных домов в немецком исполнении:

1. Стыковка элементов каркаса осуществляется без металлических крепежей. Брусья, балки соединяют деревянными шкантами, с помощью нагелей.
2. Вертикальную нагрузку берут на себя мощные стойки, жесткость стоечно-балочному каркасу придают укосины.
3. В классическом варианте стену собирают на горизонтальной поверхности, а после – поднимают и закрепляют.

Аутентичный фахверк претерпел некоторые изменения. В современном исполнении возможны интерпретации: отсутствие диагональных элементов каркаса, замена дерева клееным брусом, создание больших панорамных окон.

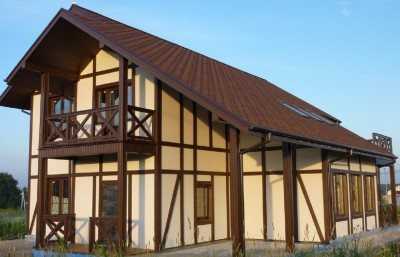

Понять, что это такое. и оценить визуальные особенности помогут фото фахверковых домов.

Строительство деревянных домов по финской технологии

Мы имеем большой опыт строительства деревянных гостиниц и коммерческих зданий по финской технологии из сруба и бруса, вы получите надежное, эффективное, красивое здание, которое послужит долгие годы и будет приносить прибыль. Мы проектируем и строим дома, гостиницы из дерева, сруба и бруса по специальной технологии с сохранением природных качеств дерева. В процессе строительства мы используем только экологически чистые материалы в конструкции зданий, и в отделке внутренних помещений.

Мы производим и строим деревянные дома, гостиницы, отели, гостевые дома, домики для туристов, дома для баз отдыха, клубы, спортивные по финской технологии в городах: Ростов, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Махачкала, Воронеж, Москва, Московская область.

Фотографии финских домов для данной статьи были взяты в открытом источнике «Яндекс картинки».

Варианты планировок и проектов

Существуют несколько вариантов планировки и проектов таких домов, которые у пользователей особенно пользуются популярностью:

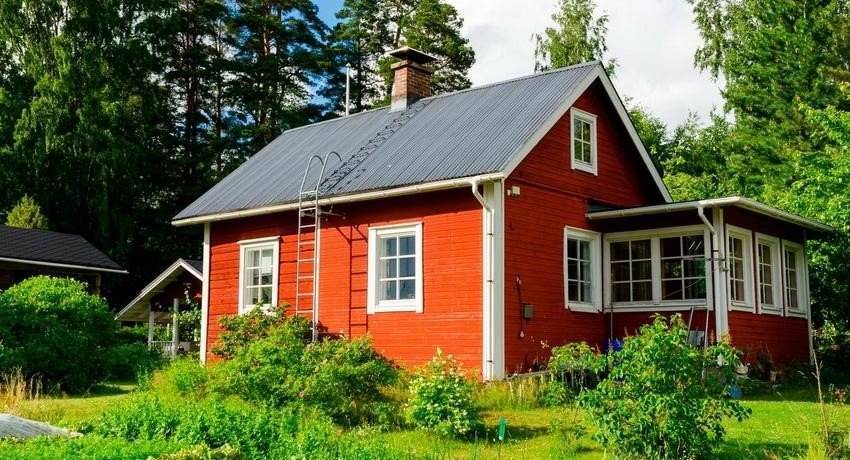

1. Классический финский дом в один этаж – с одно- либо двускатной кровлей. Отделочные материалы — дерево, планировка предусматривает 2-3 спальни, гостиная, столовая, кухня, 2 ванные комнаты, детская комната, сауна, много окон, 2 входа, открытая терраса и топочная.

2. Стиль «Модерн», в котором сочетается классика и современные технологии.

   Проект с привлекательной эргономикой и мансардными уровнями, увеличивающими полезную площадь.

   Эффективное освещение с помощью панорамных окон в гостиной и столовой.

   Двухэтажный дом с крытыми и открытыми балконами, защищенной верандой. Очень компактная и комфортабельная планировка: внизу кухня, столовая, прачечная, гардеробные и много других вспомогательных помещений. Наверху 2 спальни, гостевая и детские комнаты, 2 ванные и кабинет.

3. Стиль Хай-Тек сочетающий практичность и функциональность. Главная особенность — огромные просторные комнаты при минимуме перегородок, зонирование выполняется при помощи мебели и освещения.

Пять плюсов в пользу УФФ

Большинство построенных нами домов стоят именно на УФФ. На мой взгляд, это основание наряду со своей технологичностью и надежностью обладает важными, особенно в сложных северных условиях, преимуществами.

(1) Во-первых, для утепленного финского фундамента практически не имеет значения рельеф участка. Нередко пятно застройки обладает перепадом, а в случае с УФФ эта задача решается легко — увеличением высоты цокольной части фундамента.

(2) Во-вторых, УФФ позволяет сделать высокий цоколь и как бы управлять им: есть минимально необходимая цокольная часть, которая формируется в базовом варианте. Ее величина 400 мм. Но по желанию, высоту цоколя можно легко наращивать.

Для России в целом, для Северо-Запада и Центральной части страны в частности, — это важно. Снежная зима, дождливая осень — это всегда дополнительная нагрузка для нижней части стены дома

При отсутствующем цоколе испытание снегом, дождем и грязью принимает на себя фасад, что, разумеется, уменьшит срок его эксплуатации. А если участок находится в зоне потенциального подтопления, то высота цоколя уже имеет принципиальное значение. Об этом редко задумываются, но запас по высоте цоколя может оказаться решающим в период обильных или аномальных осадков, когда вода может физически прийти в дом.

(3) В-третьих, ремонтопригодность. Если в утепленном плитном фундаменте с коммуникациями, например, утепленной шведской плите, почти невозможно заменить коммуникации, то УФФ такую возможность дает. Напомню, что его конструкция подразумевает ленточную часть с опорной «пяткой» и стяжку с интегрированной системой обогрева пола, которая жестко не связана с самой лентой. Даже полный демонтаж стяжки в процессе эксплуатации никак не повредит ленточной части. Очевидно, что это трудоемкий и затратный процесс, но тем не менее он реален. Особенно актуальна эта возможность при глубокой реновации объектов.

(4) В-четвертых, УФФ — отличный вариант для тяжелых каменных домов в несколько этажей. Ведь посредством уширения подошвы фундамента конструкции могут воспринимать гораздо большие нагрузки относительно легких деревянных домов. Причем, уширение подошвы не дает серьезную прибавку к стоимости всего фундамента.

(5) В-пятых, работы по устройству УФФ можно выполнить в несколько этапов:

1. сначала смонтировать ленточную, т. е. конструктивную часть;
2. затем построить полностью теплый контур здания;
3. а после приступить к обустройству полов по грунту с утеплением и инженерными коммуникациями.

Этот порядок работ имеет высокую актуальность при производстве работ поздней осенью, когда температурные условия не позволяют комфортно работать на улице. Также преимущество этого способа могут оценить компании, которые хотят разделять компетенции специалистов по общестроительной части и работников по инженерным сетям.

Именно так часто и поступают в Финляндии. А самостройщики найдут в этой возможности свои преимущества. Отдав в руки сторонних специалистов лишь те работы, с которыми они не могут справиться сами, они получат хорошую возможностью сэкономить финансы.

Помимо объективных причин в пользу УФФ нельзя не назвать и субъективные. Российские потребители лояльно относятся к скандинавским технологиям, тем более что это полностью готовое и проработанное решение, которое можно использовать в формате «бери и повторяй». Законы простой физики, строительной физики и теплофизики интернациональны.

Обращу внимание, что в российской практике нечто подобное тоже встречается. Я говорю о ленточном фундаменте и утепленных полах по грунту

Этот тип решения давно имеется в наших учебниках по строительству. По сути, это фундаменты-«одноклассники», и стоимость их приблизительно схожа, просто с точки зрения готовых решений в малоэтажном домостроении УФФ является более современным и технологичным с точки зрения системности.

Если же сравнивать УФФ или ленточный фундамент с полами по грунту с деревянным перекрытием, то по параметрам энергоэффективности, надежности во времени, технологичности расположения инженерных коммуникаций и, к примеру, показателям по зыбкости перекрытия, разумеется, выигрывает решение с полами по грунту.

Типы фундаментов для финских домов постоянного проживания

Финские дома, предназначенные для постоянного проживания, имеют более толстые стены и значительный общий вес. Для долговечности эксплуатации такой постройки необходим прочный фундамент. При возведении домов по финской технологии под ключ в основном используют два вида основания:

• малозаглубленную бетонную плиту;
• свайный ростверковый фундамент.

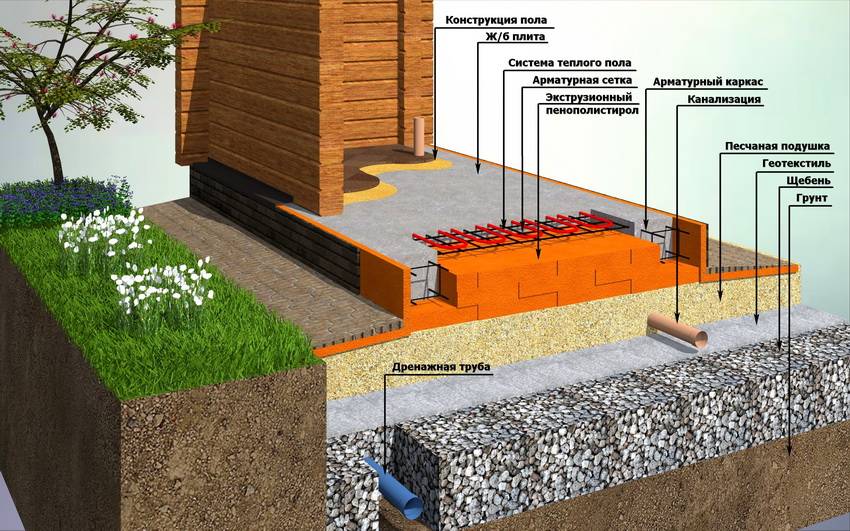

Схема теплого фундамента, выполненного по финской технологии

Для бетонной плиты по периметру постройки выкапывается углубление в грунте на 50 см. Затем на 30 см в него засыпается песчано-гравийная смесь, прокладывается гидроизоляция. Сверху выполняется бетонная заливка с дополнительным армированием. Бетонная лента выступает над уровнем грунта на 15 см. На поверхность основания укладывается цоколь.

Свайный фундамент обустраивается с помощью свай, которые вбиваются в грунт по периметру здания с учетом расположения балок ростверка. Количество свай зависит от предполагаемой нагрузки. С каркасом ростверка сваи соединяются посредством сварки. Данное основание можно закладывать на любом виде грунта.

При строительстве домов в местностях с особо суровым климатом применяют технологию утепленного финского фундамента. Он представляет собой блоки или ленту из цельного бетона, находящегося в несъемной пенопластовой опалубке. Уровень глубинного залегания такого основания – 0,8 м.

Созданный по данной финской технологии фундамент имеет высокие качественные и эксплуатационные характеристики, но большой популярностью не пользуется. Стоимость одного метра такого основания – 80 000 рублей, что значительно увеличивает цену постройки в целом.

Строительство теплого фундамента обойдется дорого, однако это наилучший вариант если дом предназначен для постоянного проживания

Преимущества фахверковых зданий и их отделки

В первую очередь, что видят гости – это фасад дома, поэтому он должен быть привлекательным. Финские постройки отличаются не только своей красотой и аккуратностью. Благодаря использованию натуральных материалов, удается добиться больших эффектов.

• Для построения все отделочные материалы имеют высокое качество, а значит, являются безопасными для жизни и здоровья проживающих людей в этом доме;
• Все выше перечисленные материалы имеют высокое качество;
• Красивый дом виден с далека, так как материалы по большей части отличаются своей яркостью и контрастностью;
• Главной особенностью финского дома является двускатная крыша, которая не позволяет снегу и воде застаиваться, а значит, исключается возникновение грибка и сырости. Крыша должна защищать и материал, которым делалась отделка дома.

Конечно при всех перечисленных преимуществах, надо сказать и о недостатках, но они не значительные, если правильно использовать технологию. При отделке фасада деревом надо не забывать про антибактериальные средства, тогда никаких недостатков не будет.

На сегодняшний день проекты европейских коттеджей начинают пользоваться большой популярностью, так как их можно установить практически на любом ландшафте, при отделке можно использовать разные материалы. Отделка фасада дома с помощью технологии фахверк открывает большие возможности, которыми невозможно не воспользоваться. Дело в том, что монтаж таких домов очень легкий и строителю достаточно просто уметь работать с деревом. Технология фахверк не требует возведения мощного фундамента, так как сама конструкция имеет небольшой вес, а значит не усаживается. Произвести такую отделку можно на любых зданиях, но лучше всего она смотрится только на финских домах.

Появились вопросы? Будем рады ответить на них!

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

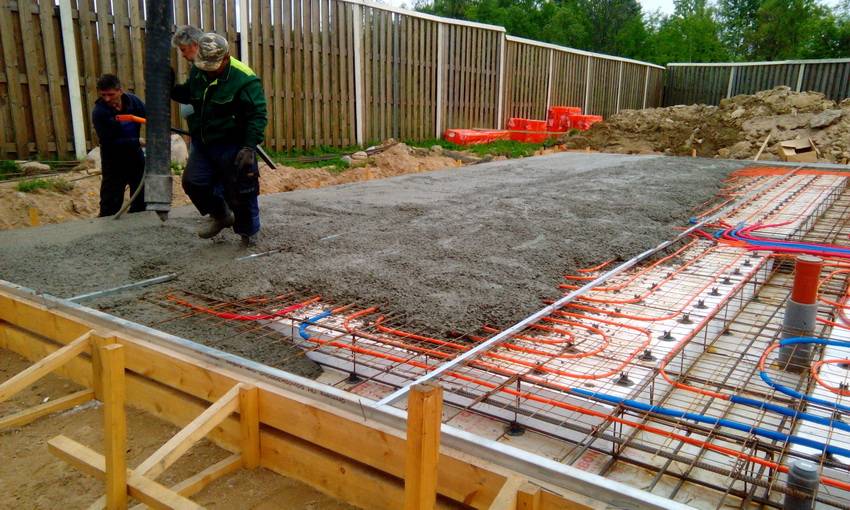

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Особенности проектирования и строительства домов по норвежской технологии

Преимущественно проекты домов в норвежском стиле одноэтажные или с мансардой. Основной строительный материал древесина – массив либо клееный брус в энергосберегающих панелях. Жилые сооружения из кирпича и камня практически не встречаются. Квадратура в пределах 150-180 м2. Несмотря на довольно скромную общую площадь, благодаря продуманной открытой планировке внутри дома достаточно полезного пространства для проживания большой семьи. На первом этаже расположена кухня, объединенная со столовой, часто и с гостиной, на мансардном этаже – спальни. Высота жилых помещений первого этажа не превышает 2,4 м комнаты на мансарде еще ниже. Это обусловлено экономическими соображениями – низкие помещения легче обогреть.

Фундамент

В качестве основания используются либо мелкозаглубленный ленточный фундамент, либо утепленная шведская плита – УШП. Стандартный фундамент для норвежского дома обустраивается следующим образом:

1. Бульдозер срезает верхний слой грунта, выравнивая строительную площадку.
2. Засыпается и трамбуется гравийная (щебеночная) подготовка.

1. В местах опирания стен сваривается металлический каркас 20х60 см.
2. При заливке бетона используется несъемная опалубка из экструдированного пенополистирола, внешняя сторона которой уже имеет черновое защитное покрытие.
3. Внутри ячеек, сформированных стенками фундамента, засыпается и трамбуется щебень.
4. Сверху укладывается экструдированный пенополистирол толщиной до 200 мм.
5. На утеплитель устанавливают металлический каркас, затем, заливают бетоном.

Общая высота такого основания на ровном строительном участке не превышает 60 см. Кроме того создание монолитного фундамента преследует ещё одну цель. Он служит аккумулятором тепла, так как норвежские каркасные дома имеют низкую тепловую инерционность. Воздух в них быстро нагревается, но также быстро остывает (при интенсивном проветривании). Кроме того, для повышения тепловой инерционности внутри дома перегородки делаются из кирпича.

Каркас

Каркас норвежского дома жестко стандартизирован. Расстояние одной ячейки между центрами несущих стоек составляет 600мм, а свободное пространство 550мм. Все теплоизоляционные материалы, производящиеся в Норвегии, имеют ширину 575 мм, что дает 25 мм для их плотной установки в ячейке. Размер листового материала для черновой отделки внутренних стен кратен 600 мм (1,2, 1,8, 2,4 м). То есть при утеплении и отделке количество отходов минимальное.

В качестве гидро-, ветрозащиты норвежского каркаса используется мягкая древесноволокнистая плита. МДВП применяется как для внутренних, так и для наружных стен (для наружных ее пропитывают воском). Далее через рейку, формирующую вентиляционный зазор, фасад обшивают нестроганой деревянной доской.

Согласно требованиям пожарной безопасности во всех скандинавских странах помещение изнутри обшиваются двойным слоем ГКЛ. В качестве утеплителя используется базальтовая вата толщиной 200 мм в стенах и 350 мм в кровельных конструкциях. Окна в жилых домах деревянные, но сделанные по энергосберегающим технологиям с термозазором.
