Как построить Каркасный дом 6 на 6 своими руками с мансардой: Пошаговая инструкция, чертеж и проекты

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Пошаговая инструкция по возведению каркасных домов своими руками

Разберем поэтапно, каким образом собираются дома такого плана:

• Пошаговая инструкция по сборке каркасного дома предусматривает сначала обустройство фундамента. Существуют чертежи и проекты, в которых по тем или иным причинам, предусматривается ленточный тип основания.

  Как правило, основание закладывается на глубину в 400 миллиметров и выполняется шириной в 300 миллиметров. Инструкция по строительству своими руками предполагает по окончании строительства фундамента изолировать его с помощью рубероида;

• После этого производится монтаж первого венца. В качестве закладного венца используют брус шести метров длиной, сечением 150 х 100. До установки материалы должны быть обработаны специальными антисептическими составами. В качестве древесины для первых венцов используют лиственницу, которая обладает отличными прочностными характеристиками;

• Монтаж каркаса для пола. В качестве лагов могут использоваться как брус, так и доски, которые следует обработать антисептическим составом. Обычно несущие элементы пола располагаются через полметра;
• Далее, необходимо смонтировать вертикальные элементы каркаса дома, которые крепятся к закладному венцу, а сверху соединяются обвязкой;
• После того как каркас будущего одноэтажного дома или дома с мансардой собран, приступают к монтажу крыши дома;
• В самом конце остается обшить каркас, предварительно заложив в него все изоляционные материалы, и произвести внешнюю отделку. После этих работ одноэтажный или двухэтажный дом готов к заселению.

Монтаж потолка и установка стропил

Монтируя потолок, следует точно соблюдать взаимное расположение стоек и лагов: разбег не должен превышать 5 см. Для выравнивания концов использовался натянутый шнур.  Чтобы во время укладки доски, связующей все лаги, можно было производить корректировку точности, под торец доски была положена шпилька, позволявшая легко двигать доску на небольшие расстояния. Уложенные лаги фиксировались распорками, установленными в три линии с шагом 1,5 м. Длина распорок была чуть больше требуемой для того, чтобы сохнущие доски не ослабляли конструкцию. Потолок планируется делать натяжным, как тут: http://potolkilider.ru/informatsiya/natyazhnye_potolki_murino/

После определения снеговой нагрузки (240 кг/м2) и веса кровли (40 кг/м2) для стропил была выбрана качественная доска 50х200. Поскольку конёк не был предусмотрен, то ноги сбивались попарно в треугольник и соединялись гвоздевой пластиной с одной стороны, а с другой – фанерным треугольником. Ширина опорного запила определялась по мерной доске, длина которой была равна ширине перекрытия. Для придания жёсткости каждая пара стропил дополнительно фиксировалась стяжкой на уровне 2,5 м от пола и специальной перемычкой под углом 30 градусов. Изнутри стропила получили дополнительную страховку в виде металлической ленты, крепившейся к лагам и натянутой по диагонали крестом. Чтобы облегчить подъём конструкции использовался шнур.

Под излишние свесы крыш пришлось сколачивать «лестницу», поскольку вынос балок не был продуман. Фронтон с шагом 40 см соответствовал расположению стоек на крыше.

Большая крыша создавала значительную парусность, поэтому для страховки следовало пропустить металлическую ленту от стропил по стойкам к обвязке до монтажа плит OSB. Этого сделано не было, пришлось стропила крепить к стойкам с внутренней стороны. Так же поступил и с лагами, которые зафиксировал с обвязкой. Лучше использовать металлическую перфорированную ленту.

Навес для веранды и крыша дома составили единое целое. Столбы и балки изготовлены из бруса 100х150. Шаг между столбами – 2 м, балка имела выступ 60 см для формирования свеса крыши. Чтобы конструкция не гуляла, для придания жёсткости использовались оконные уголки 37х37.

Время, затраченное на монтаж стропил – 10 человеко-дней.

Возводим каркасные стены дома из досок

Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.

Устройство каркаса проводят в таком порядке:

1. Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
2. Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
3. Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
4. Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
5. Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
6. Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
7. Укладывают внутрь конструкции утеплитель.
8. Обивают с обеих сторон ОСБ-плитами или фанерой.

Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.

Выбираем шаг установки стоек

Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:

• толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
• толщина от 230 до 280 мм – шаг до 1,7 м;
• толщина более 280 мм – шаг до 1,5 м.

Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.

Установка укосов и раскосов

Укосы в каркасном доме Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально. После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.

Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы. Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.

Монтаж углов каркасного дома

Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.

Есть 2 варианта монтажа углового соединения:

1. Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
2. Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.

Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.

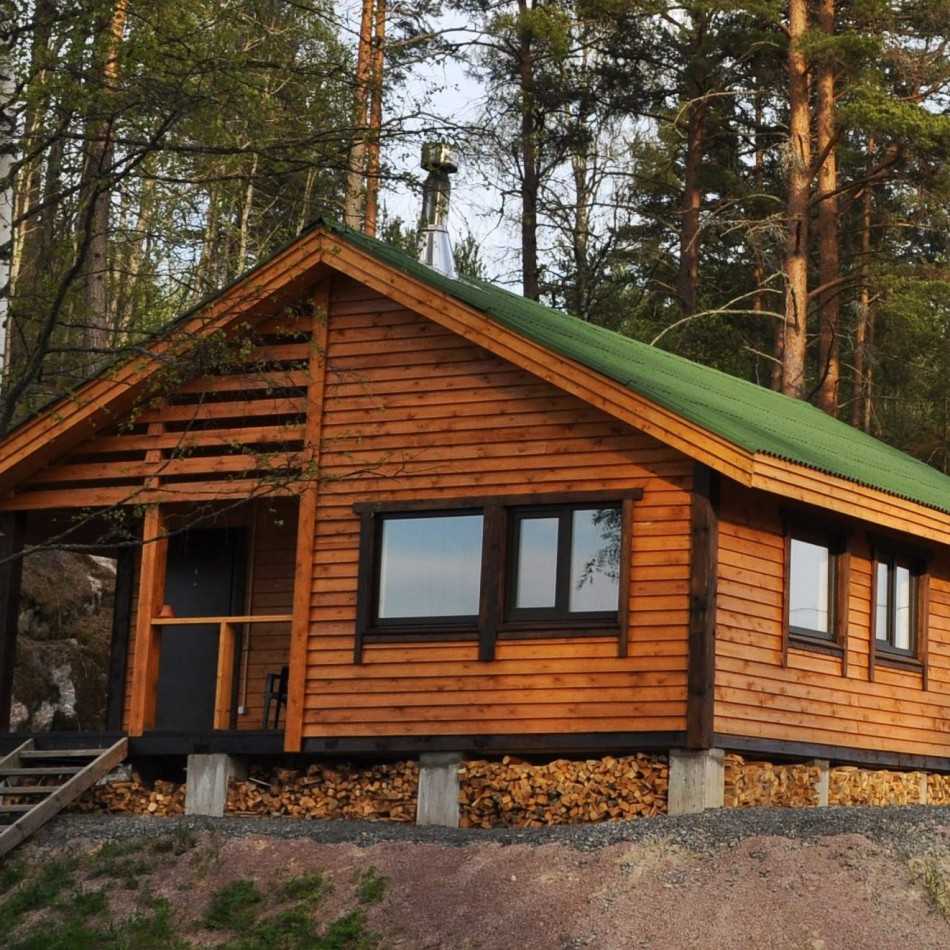

Небольшие дачные дома

Чаще всего при возведении небольших дачных домиков для проживания исключительно в летний период года заказчики выбирают типовые проекты со следующей планировкой:

• Общая комната (холл);
• 1-2 жилых комнаты;
• Кухня-столовая;
• Санузел совмещенный.

Это наиболее оптимальный и недорогой вариант небольшого загородного дома, предназначенного для временного проживания. В типовых проектах таких сооружений чаще всего заложена односкатная крыша.

Водопровод и канализацию в данном случае прокладывают с учетом эксплуатации данных коммуникаций исключительно в теплый период года. На зиму с них сливают воду и консервируют.

При необходимости отопления здания на выходные или в праздничные дни в холодное время, как правило, используют переносные электрообогреватели. Некоторые владельцы таких коттеджей специально обустраивают печи или камины для твердого топлива. Во многих готовых проектах дополнительно предусмотрено обустройство летней террасы.

Каждый типовой проект небольшого одноэтажного щитового дома размером 6х6 метров предлагают заказчику уже с готовым расчетом необходимых строительных материалов, общей стоимостью конструкции.

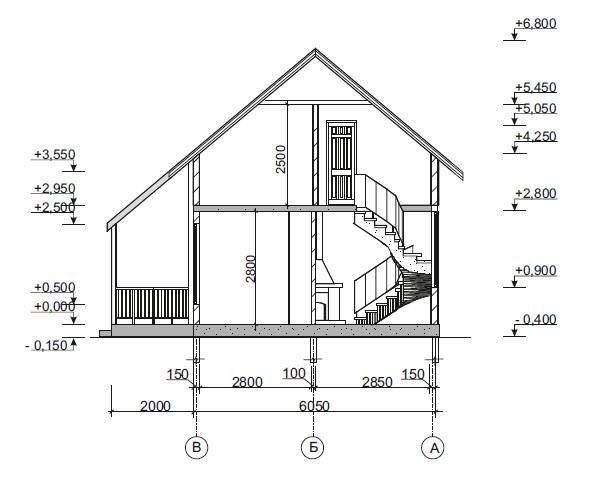

Проект каркасного дома

Без предварительного плана строительство каркасного дома нереально. Проект каркасного дома включает в себя следующие этапы проектирования:

1. Проектирование планировки положения каркасного дома, сообразно правилам и стандартам размещения жилого здания на участке;
2. Архитектурное проектирование – создание плана дома, чертежей, расчет необходимого количества строительных материалов;
3. Конструктивное проектирование включает в себя выбор типа фундамента, формы каркаса дома, перекрытий, формы крыши;
4. Проектирование системы отопления, вентиляции, канализации, водоснабжения и системы электричества;
5. Расчет стоимости материалов и работы строителей, рабочих;
6. Организация строительства;
7. Обустройство участка.

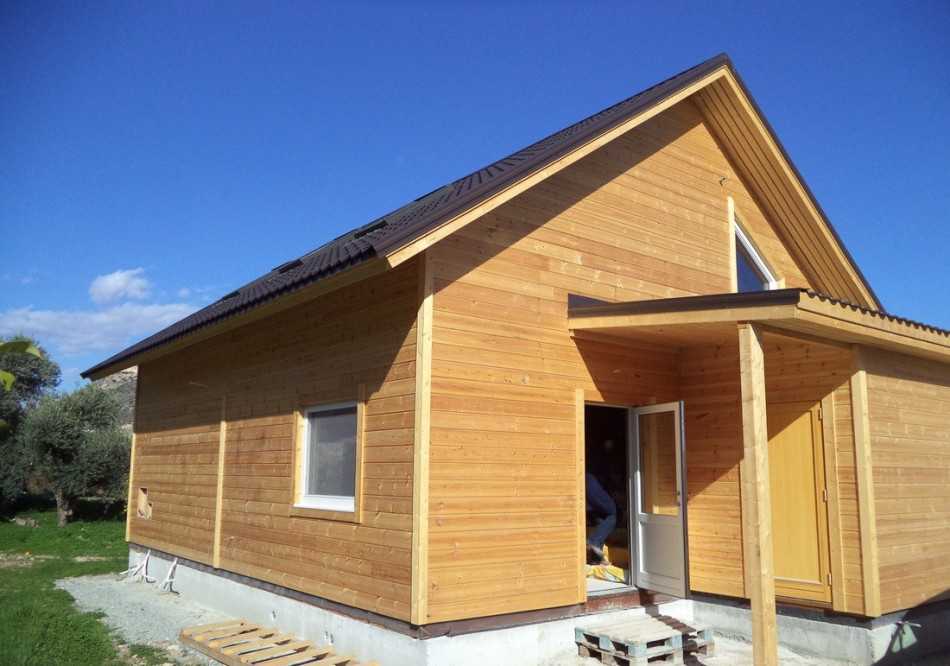

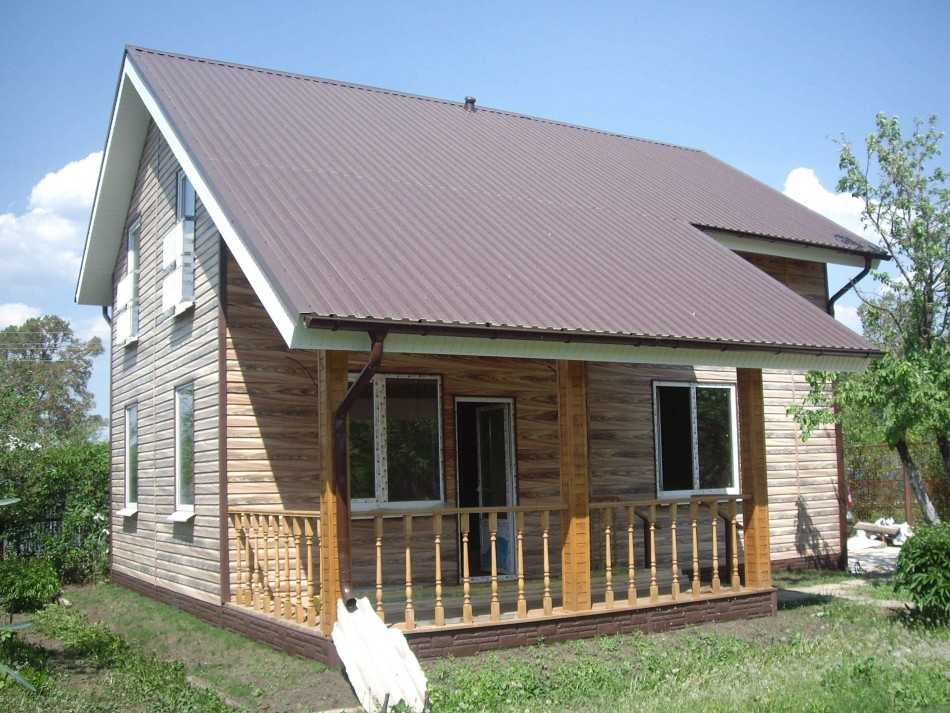

Особенности строительства каркасного дома 6 на 6 метров

Уже из названия объекта можно сделать вывод, что он представляет собой жесткий каркас, который снаружи обшит панелями. Возможность быстрого возведения и бюджетность такого жилища давно уже сделали данный тип строительства чрезвычайно популярным.

Существуют некоторые нюансы, на которые следует обратить особое внимание:

Не слишком хороший показатель экологической чистоты. Он складывается из следующего: синтетический утеплитель, большое количество клеевого состава, средства для пропитки деревянных элементов. Ответственные изготовители материалов тщательно следят за содержание вредных формальдегидов при применении необходимых им веществ. При работе с незнакомыми поставщиками обычному потребителю трудно распознать различные технологии нарушения процесса изготовления. Каркасный дом одноэтажный 6 на 6 практически невозможно подвергнуть перепланировке. Он изготавливается на фабрике по выбранному проекту, и после завершения работы внесение изменений не представляется возможным. Самостоятельная «коррекция», или правка, могут оказать существенное влияние на общую безопасность строения. Произведенные кустарно элементы панелей в этом плане обладают некими преимуществом: их легче подправить или заменить при необходимости. Каркас изготавливается из дерева, и как любой его вид, это достаточно капризный материал. Заложенный внутри стен утеплитель служит приманкой для разного рода грызунов и вредителей. Решается это легко – определенным количеством химических веществ. Но как уже было отмечено выше, это отнюдь не улучшает качество экологичности строения. Панели каркасно-щитового дома 6 6 имеют довольно внушительный вес

Соответственно, для упрощения сборки каркаса важно применение техники и квалифицированный подход. При самостоятельном строительстве также важно строго соблюдать все рекомендации, точно следуя имеющемуся плану

В противном случае может пострадать не только внешний вид здания, но и его безопасность.

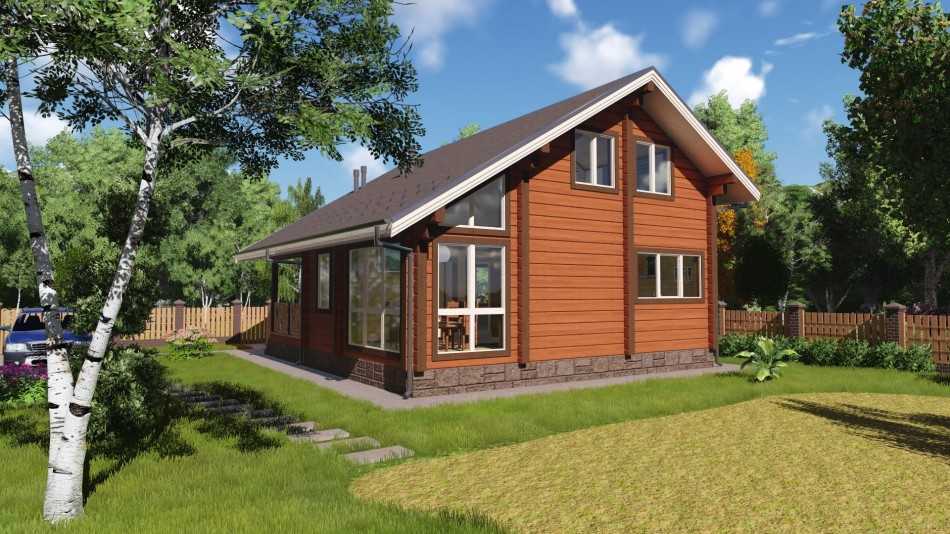

Эстетический аспект: как это может выглядеть

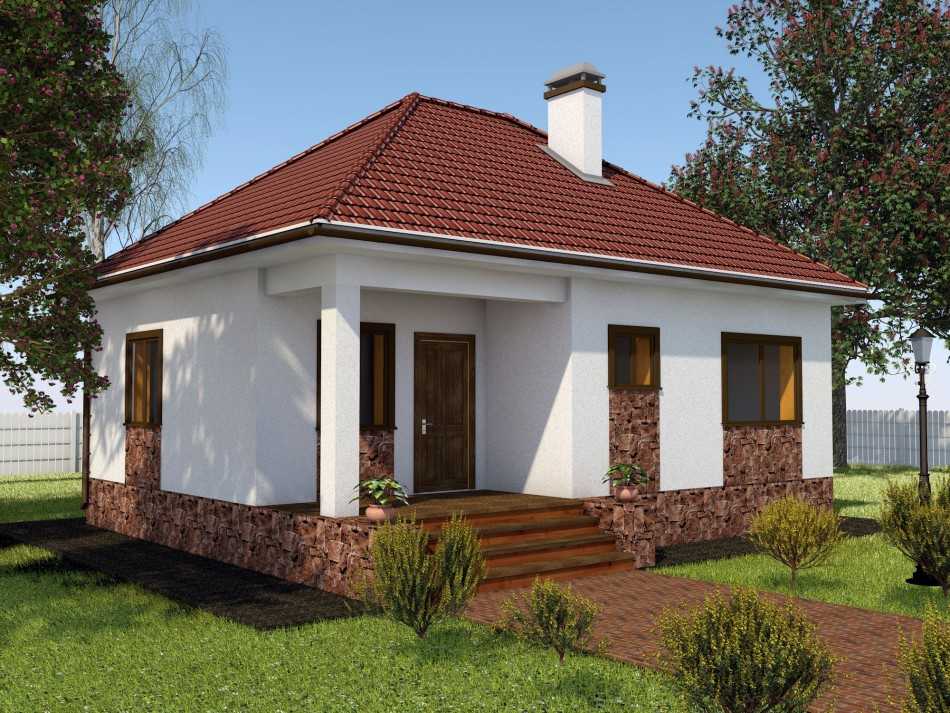

Есть два основных варианта, как красивые домики размером 6 на 6 метров могут быть сделаны. Первый, более традиционный, выглядит как здание со скатной кровлей.

Что же, коттедж с наклонной крышей не только привлекательно выглядит, он так же остается весьма практичным выбором. Особенно в регионах с обильными осадками. Да и с точки зрения интерьера помещения с наклонным потолком при грамотном подходе решаются очень интересно.

Тем не менее хочется остановиться и на втором варианте, представляющим собой дом с плоской кровлей. Дело в том, что есть целое архитектурное течение, считающее куб идеальной, наиболее выразительной формой. А учитывая то, что высота этажа в жилых зданиях в среднем равна примерно 3 метрам, то двухэтажный коттедж 6 на 6 метров в плане с плоской кровлей имеет именно форму куба.

Можно, конечно, относиться к заявлению об особенных свойствах этой геометрической фигуры скептически. Однако то, что современные кубические коттеджи могут выглядеть очень эффектно, сложно оспорить. Достаточно просто взглянуть на фото домов 6 на 6 метров, выполненных по проектам профессиональных архитекторов, чтобы убедиться в этом.

Используя окна, двери, плоскости стен, облицованные контрастными материалами, как средства художественной выразительности, творцы создают по-настоящему интересные архитектурные объекты.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Достоинства и недостатки каркасной бани

Каждый строительный материал имеет свои преимущества и недостатки, которые надо учитывать. В последнее время начали пользоваться популярностью каркасные бани, поэтому есть смысл узнать, чем они лучше конструкций из других материалов.

Преимущества подобной бани:

1. Нет необходимости в изготовлении капитального фундамента. Конструкция имеет небольшой вес, поэтому её можно установить на облегчённое основание.

2. Невысокая стоимость. Им отдают предпочтение те, кто желает за маленькую цену получить качественную конструкцию.
3. Возможность изготовления в кратчайшие сроки. Вместе с отделочными и утеплительными работами изготовление займёт 1–2 недели. Конструкция собирается в 3 раза быстрее, чем каменная или брусовая.
4. Сохранение тепла. По данным показателям каркасная постройка не уступает бревенчатому или брусовому строению.
5. Экологичность. Эта баня изготавливается из натуральных материалов, которые не способны нанести вред человеческому здоровью.
6. Возможность изготовления в любое время года. Конструкцию можно изготовить даже при температуре -15°С.
7. Комфортный микроклимат. Стены могут дышать, так как материал будет впитывать и возвращать воздух.
8. Сейсмическая устойчивость. Благодаря данному качеству баню можно изготавливать даже в сейсмоопасном регионе. Она выдерживает колебание до 8 баллов.

Однако важно знать и о том, что каркасная баня имеет значительные недостатки:

1. Затраты на утеплительные и отделочные материалы. Сама по себе каркасная постройка обходится дешевле, чем каменная или брусовая парная, однако стоимость возрастает в несколько раз при отделочных и утеплительных работах. Необходимы панели для декорирования и выполнение оштукатуривания.
2. Усадка. Процесс занимает минимум 2 года, при этом постройка может просесть на 10 см. Это может повлечь за собой деформацию отделочного слоя. Чтобы уменьшить последствия усадки, в процессе строительства рекомендуется использовать материалы камерной просушки.
3. Сложность выбора качественного материала для утепления. Если использовать бюджетную минеральную вату, то баня не сможет полноценно справиться со своими функциями. Использование бюджетного пенополистирола также не допускается, так как материал легко возгорается.
