Возведение фундамента под каркасный дом
Подбор материалов для строительства
Одним из важных моментов является определение материалов, из которых будет состоять дом. Если со стенами все очень просто – для их монтажа используйте панели из фанеры или панели OSB, то при монтаже каркаса можно задуматься.
Основу для стен можно составить из дерева или металла, учитывая их отличия:
Деревянная рама. Нередко при строительстве выбираются натуральные материалы, так как он отличается экологичностью, низкой ценой и легким монтажом. Но есть недостатки-такая конструкция тяжелее металла, а значит, основа для нее должна быть более долговечной.
Металлический каркас. Хотя металлопрофиль будет примерно на 30% дороже стоимости древесины, но в итоге владелец получит надежную, прочную и относительно легкую основу дома, которая не требует укрепленного фундамента.
Процесс сборки и монтажа каркасных домов по шагам, своими руками подразумевает самостоятельную установку утеплителя на стены. При выборе предпочтительны пожаростойкие материалы, не влияющие на естественный обмен воздуха. В противном случае внутренний микроклимат помещения может значительно пострадать.
Плюсы каркасного дома
Популярность каркасных домов объясняется их преимуществами перед другими технологиями (например, домами из клееного бруса, кирпичными, газоблочными зданиями).
1. Относительно низкая стоимость строительства
Сегодня это самая доступная технология из всех используемых, даже учитывая стоимость фундамента и отделки. По оценкам DOM TECHNONICOL, стоимость строительства 1 кв. м каркасного дома составляет 40 тыс. руб., в то время как «квадрат» дома из газобетона обойдется в 45 тыс. руб., из клееного бруса и кирпича — в 50 тыс. руб.
2. Высокая скорость строительства
Каркасный дом площадью 150–200 кв. м на готовом фундаменте можно построить за 25–30 дней, а при устройстве фундамента и отделочных работах — за полтора-два месяца. Каркасные дома заводского изготовления строятся как конструктор за пять — десять дней, привел примеры технический директор завода домостроения «Хоумлайн» Дмитрий Апанасенко. «Чтобы построить кирпичный дом, нужно минимум полгода. Это же касается срубов и большинства брусовых домов, которым дополнительно нужно дать еще год на усадку», — добавил эксперт.
3. Легкий вес
Более легкий вес в сравнении с кирпичным и блочным строительством. Стены каркасника почти полностью состоят из легкого утеплителя. Поэтому не требуется мощный и дорогостоящий фундамент. «Для каркасного дома часто можно ограничиться бюджетным свайным фундаментом, в то время как под кирпичный или газоблочный нужно заливать ленточный фундамент или монолитную плиту», — сказал Дмитрий Апанасенко.
4. Энергоэффективность
Использование энергосберегающих материалов, качественного утеплителя и возведение по технологии позволяют значительно экономить на отоплении. По словам технического директора завода домостроения «Хоумлайн», при утеплении каркаса в 200 мм стена толщиной 240 мм по своей теплопередаче соответствует:
- 1,2 м стены из газобетона;
- 2 м кирпичной стены;
- 0,75 м клееного бруса;
- 0,9 м бревна.
«Зимой достаточно всего на несколько часов включать отопительную систему, и каркасный дом прогреется полностью. При этом теплопотери каркасного дома в три-четыре раза меньше, чем у построек из кирпича, пено- и газобетона», — отметил он.
5. Всесезонность строительства
Для строительства каркасных домов нет никаких ограничений по температуре. При возведении каркасного дома полностью исключены «мокрые» работы, поэтому их можно строить круглогодично.
6. Высокая готовность к чистовой отделке
А также большая вариативность внутренней и внешней отделки. Стены и перекрытия каркасного дома позволяют сэкономить на штукатурке, шпатлевке и других способах выравнивания поверхностей. Чего нельзя сказать, к примеру, о доме из кирпича или пеноблоков. Нет необходимости в дополнительном штроблении конструкций стен для разводки инженерных сетей — в каркасном доме они эффективно располагаются между стойками каркаса или обшивки.
7. Высокая сейсмоустойчивость
Каркасный дом представляет собой систему связанных рам, которую крайне сложно разрушить. «Дома, построенные по панельно-каркасной технологии, обладают высокой сейсмоустойчивостью и способны устоять при землетрясениях до девяти баллов по шкале Рихтера. Неслучайно в Японии, одной из самых сейсмоопасных стран в мире, почти 70% зданий возводится именно по каркасной технологии», — отметил Дмитрий Апанасенко.
8. Экологичность
Основными компонентами каркасного дома, помимо деревянного каркаса, являются утеплитель (минеральная базальтовая вата, гипсокартон ГКЛ, гипсо-стружечные плиты ГСП) и ориентированно-стружечные плиты OSB. «Это продукты переработки природных материалов, повышающие эксплуатационные характеристики и при этом не представляющие угрозы для человека», — сказал технический директор завода домостроения «Хоумлайн».
Инструкция к правильному утеплению
Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.
Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

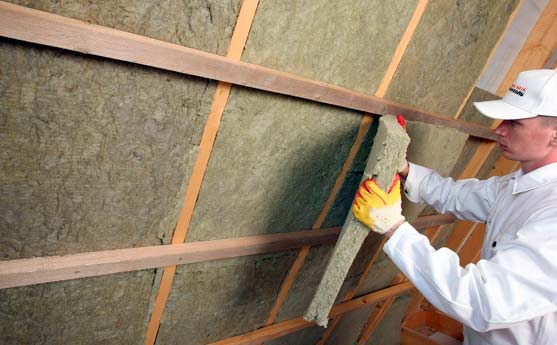

Утепление стен минеральной ватой
Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен
Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание
Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.
Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.
На заметку Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.
Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.
Внутренняя обшивка домика
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения
А также продлит долговечность фундамента и всего строения
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

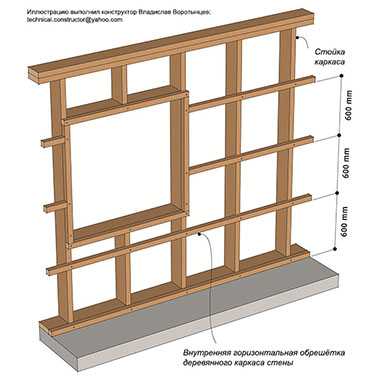

Создаем каркас
Из самого названия технологии понятно, что основной элемент такого сооружения – каркас, и именно на нем удерживается вся конструкция. Остов состоит из вертикальных стоек, зафиксированных при помощи ригелей и горизонтальной обвязки. Как и ранее, здесь весь строительный процесс выполняется поэтапно.
В зависимости от того, какая нагрузка будет воздействовать на несущие опоры, а также исходя из размеров утеплителя и обшивочного материала планируют расстояние между стойками. Универсальное сечение стоек 150х50 мм, в проемах ставят сдвоенный брус 150х50 мм. Самый популярный шаг – 600 мм (позволяет устанавливать утеплитель “в натяг” для плотного заполнения стены). Для соединения стоек с нижней обвязкой применяют временные раскосы, отчего сооружение приобретает необходимую жесткость.

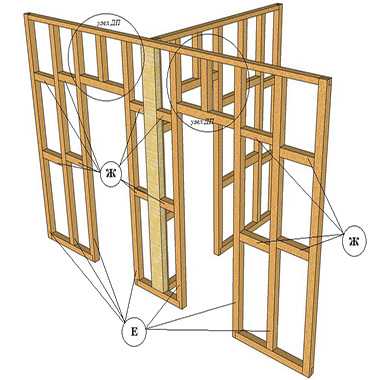

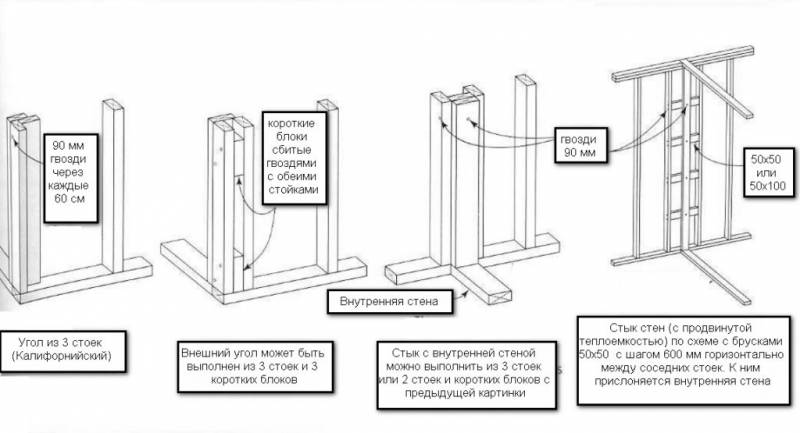

Схема устройства углов стен
Установке верхней обвязки осуществляется после установки всех стоек. Фиксация происходит при помощи таких же пазов, которые скрепляли нижний брус. Верхнее крепление к стойкам выполняется двумя гвоздями, которые должны войти в материал не менее чем на 10 см. Окончательное закрепление каркаса осуществляется постоянными укосами, установленными взамен демонтированных временных. Подробнее об этом читайте в статье “Верхняя и нижняя обвязка“. Также рекомендуем ознакомиться с устройством важнейших узлов каркасного дома.
Изготовление щитов
Технология изготовления щитов для каркасного дома в заводских условиях отработана:
- В процессе изготовления применяется точное режущее и прессовочное оборудование;
- Размеры щитов выполняются в типовом варианте или по индивидуальным заказам и проектам;
- Исходная древесина для щитов подвергается необходимой по нормативам сушке и обработке защитными составами;
- Утеплитель впрессовывается между внешними слоями каркасного пирога с гарантированными параметрами и с исключением теплопотерь;
- Плёнки и дополнительные защитные слои в щите предусмотрены согласно проекта;
- Необходимые пазы и гребни для соединения щитов учтены.
Базовая комплектация
Комплект материалов для сборки щитового дома может варьироваться по желанию заказчика либо для придания дополнительных свойств. В качестве примера взят дом 6 Х 6 м с мансардой, с фундаментом, высота потолков 2,4 м, стоимость материалов без работ составит 600 000 р. :
- Стены наружные – имитация бруса;
- Стены внутренние – вагонка;
- Лаги пола из бруса 150 Х 100 мм, шаг 0,8м;
- Утепление полов, в т. ч. межэтажное — KNAUF 100мм;
- Утепление стен – Rockwool 100 мм;
- Перегородки без утеплителя;
- Полы – доска шпунт 36 мм;
- Потолок и перегородки – вагонка;
- Филёнчатые двери входная и межкомнатные;
- Окна деревянные с имитацией стеклопакета 1,2 х 1,0 м;
- Фронтоны – имитация бруса;
- Кровля из ондулина;
- Лестница с перилами и балясинами.
Возводим каркас
Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

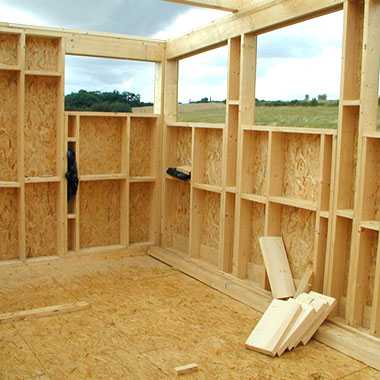

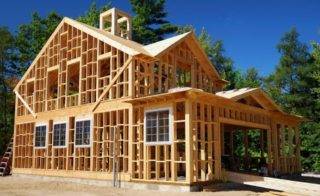

Каркас каркасного дома
На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.
Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди. Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего
Соединение пазами считается самым надежным
Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.
Варианты крепления для каркасного дома

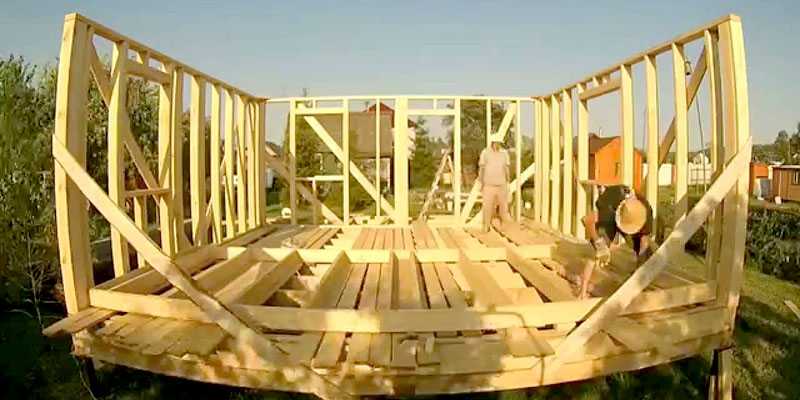

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.
Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

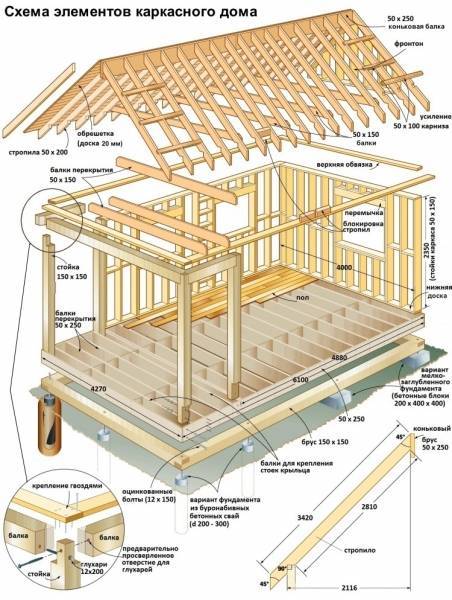

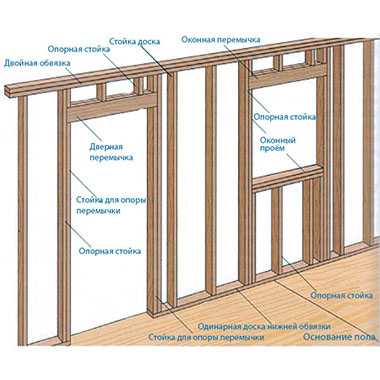

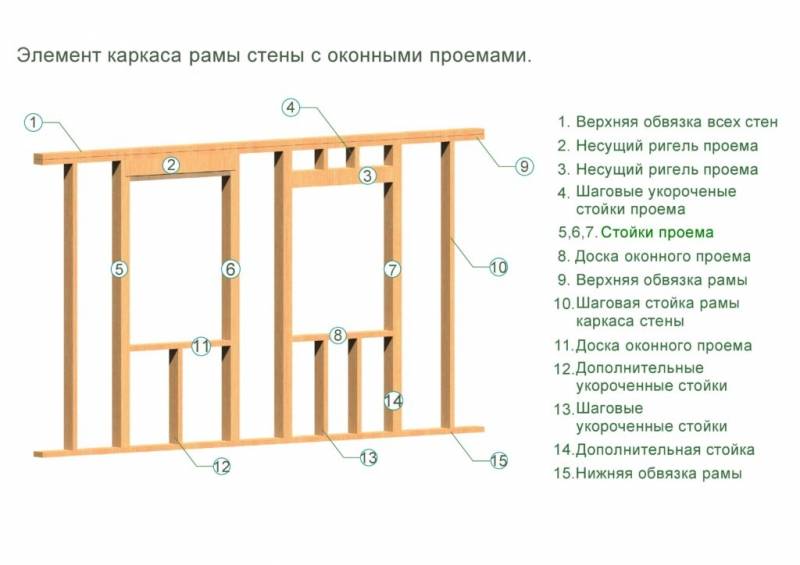

Схема каркаса
Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.
Таким же похожим образом делается каркас крыши, в который входит стропильная система.
Устройство кровли и обшивка стен
Следует отметить, что утепление каркасного дома во многом зависит от выбора оконных конструкций. Рекомендуется, в зависимости от климатического региона остановить свой выбор не менее чем на двухкамерном варианте, но значительно бо?льшую эффективность имеют трехкамерные, рекомендованные для регионов со стойкими, но умеренными холодами.
Важным аспектом в деле сохранения тепла и создания комфортных условий для круглогодичного проживания является надежная и эффективная ветрозащита каркасного дома, для устройства которой рекомендовано использовать специальные мембраны, монтируемые как отдельный слой внутри обшивки стен.
Строительство каркасных домов, отзывы жильцов. – здесь больше полезной информации.
Каркасный дом 6 на 6, кровля. Видео:
Но если этот момент был упущен, а пережитая зима в доме показала, что без нее не обойтись, допускается ее укладка с наружной стороны дома, под облицовку или как отдельный слой, например, вентилируемого фасада.
До того как сделать «кровельный пирог», следует правильно выбрать материал для него, который не только должен обеспечивать необходимую теплозащиту дома, но и быть эффективным элементом для воздухообмена, так как вентиляция в каркасном доме должна обеспечиваться не только принудительным способом, но и насколько возможно естественным.
Для этого необходимо правильно выбрать утеплители и обязательно, кроме гидроизоляционного слоя, уложить и пароизоляционный.
Вас заинтересует эта статья – Быстровозводимые дома своими руками.
После кровли наступает черед стен, обшивку которых следует проводить одновременно с прокладкой утеплителя и паро-, гидроизоляционных слоев. Кроме того, в дальнейшем, стены каркасного дома можно отделать любыми материалами.
А вот если стоит вопрос о том, как утеплить каркасный дом для зимнего проживания, то выбор в пользу «мокрого фасада», является оптимальным.
Для оформления внутреннего пространства широко используются гипсокартонные системы, позволяющие воплотить в интерьере помещения любые дизайнерские проекты. Для декоративной отделки могут использоваться те же материалы, что и для домов построенных из традиционных материалов.
Составляем проект
Электрическая система состоит из распределительного щита, электропроводки, розеток и заземления. Расстояние между точками под розетки должно составлять не более 4 м. Рядом с источниками воды устанавливаются розетки с крышками. Вентиляционная система включает в себя воздуховоды с отверстиями. Стоит ли напоминать, что от правильной разводки труб и проводов зависит удобство доступа и пользования кранами, выключателями, а также функционирование стоков и отвод канализации?
Чтобы построить каркасный дом, необходимо предусмотреть внесение в проект всех инженерных сетей. Они прокладываются в строгой последовательности, и начинать нужно с фундамента. В случае применения бетонного основания все технологические отверстия под коммуникационные системы нужно сделать в момент заливки, чтобы после застывания не заниматься сложным сверлением отверстий.
Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.
На сегодняшний день индивидуальное строительство становится всё более распространенным в России
Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы
Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.
Инструкция к фундаменту
Утепление каркасного дома
Как дальше строить каркасный дом? Пошаговое руководство для застройщикаподразумевает далее утепление дома. Необходимо провести все необходимые коммуникации и заняться внутренней отделкой и обустройством. В данный момент мы будет говорить конкретно про утепление, ведь остальные этапы хозяева дома делают в зависимости от своих предпочтений и вкусов.
Для стран постсоветского пространства обязательно делается внешнее и внутреннее утепление. Климатические условия наших стран намного суровее, чем в Европе, откуда, собственно, и пришло каркасное строительство, поэтому для комфортной жизни обязательно делается оба вида утепления.
https://youtube.com/watch?v=vgsS7OW519Q
Начинаем с внутреннего
Мы уже обшили каркас OSB-панелями. Теперь нам необходимо уложить гидроизоляционную мембрану. Она укладывается внахлест (минимум 15-20 см), работать с этим материалом нужно аккуратно, чтобы мембрана не порвалась.

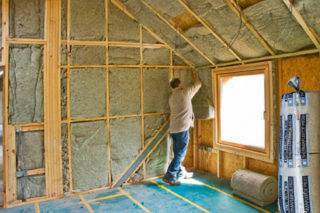

Далее укладываем утеплитель. Для каркасных домов используются разные виды утеплителя, но самый распространенный – это минеральная вата, поэтому и говорить будем о ней. Маты утеплителя укладываются между брусками в 2 слоя. Место соединения двух кусков ваты в первом слое должно быть примерно на середине второго слоя. Это поможет избежать появления мостков холода.
Сверху монтируется пароизоляция, только между ней и самим утеплителем обязательно оставляют вентиляционный зазор.
Далее переходим к внутренней обшивке стен. Чаще всего в этих целях используется гипсокартон.
Наружное утепление
На ту же OSB-панель монтируем деревянную обрешетку. Далее работа проходит по тому же принципу: монтаж гидроизоляционной мембраны, утеплитель, пароизоляция и внешняя обшивка стены.

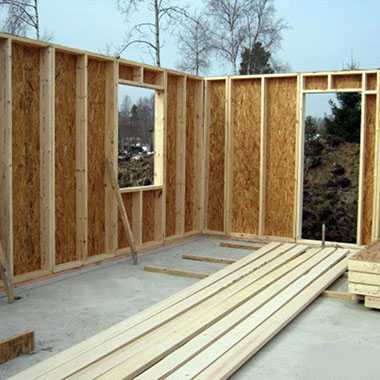

Как правильно собрать стены каркасного дома
Перед тем как собрать каркасный дом, нужно запастись всеми необходимыми материалами. Болты М12—М16 берут либо с большой головкой, либо под их головку подкладывают шайбу. Шайба под гайкой обязательна! Чтобы болты не мешали обшивке, перед тем как собрать стены каркасного дома их головки утапливают в заранее выбранных стамеской или перьевым сверлом углублениях.
Если невозможно изготовить или заказать болты с головкой, несложно сделать их из стального прутка диаметром 12—16 мм, загнув один конец длиной 45—50 мм под прямым углом (буквой «Г») и нарезав резьбу на другом. Длина болта должна быть не менее 200 мм, чтобы не мучиться с закручиванием гайки при подложенной под нее шайбе. Лишнюю часть болта потом несложно отпилить ножовкой по металлу или болгаркой.
Перед тем, как правильно собрать каркасный дом, под Г-образный конец в брусе стамеской выбирают паз, в котором конец болта утапливают заподлицо с поверхностью.
Глубина паза должна быть равна диаметру болта или чуть больше. Все углубления под болты опять-таки желательно сделать заранее.

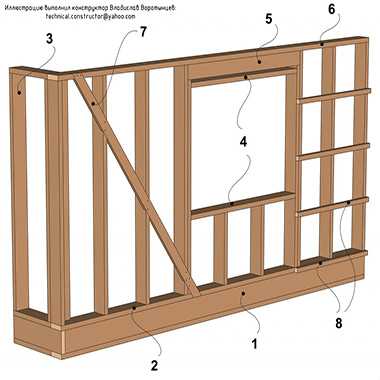

Сборку каркаса начинают с установки несущих стоек (Б1—Б10). Стойки с имеющимся на их концах запилом в полдерева устанавливают в «замки» нижней обвязки, выравнивают по отвесу и крепят к нижней обвязке гвоздями и скобами. Одновременно стойки фиксируют подкосами из доски толщиной 40—50 мм. Всего требуется 6 подкосов длиной 1760 мм для задней и передней стен (в дверном проеме подкосы не ставят), 8 подкосов длиной 1480 мм для крайних проемов боковых стен и 4 подкоса длиной 1550 мм для центральных проемов боковых стен. Подкосы заготавливают заранее, их концы запиливают под углом 45° с помощью стусла.
После установки подкосов на болтах крепят затяжные брусья В1 и перекрытия В2, ВЗ второго этажа. Затем на болтах устанавливают затяжные брусья Г1 и Г2 третьего этажа, причем брус Г1 крепят снаружи, чтобы уменьшить длину плеч балок, образующих основу балкона. Следующий этап — установка мауэрлатов ГЗ и Г7, которые одновременно являются и крайними половыми балками. Мауэрлаты укладывают в замки стоек Б2, БЗ и Б6, Б7. Стойки Б1 и Б5 короче остальных, поэтому мауэрлаты просто лежат на их торцах.
Вслед за мауэрлатами устанавливают балки Г5 и Гб. Балку Гб крепят болтами, а центральную балку Г5, по аналогии с мауэрлатами, — гвоздями и скобами. Стойка Б9, так же как и стойки Б1 и Б5, на 100 мм короче прочих из-за отсутствия замковых соединений с балками ГЗ, Г5 и Г7. Замки в данном случае не применяют, чтобы не ослаблять плечи балок, образующих основу балкона.
Между деталями ГЗ и Г5 устанавливают ригель Г8, к которому гвоздями под углом крепят задний конец балки Г4. Передний конец последней крепят болтом к затяжному брусу Г1. Места соединения ригеля и балок ГЗ—Г5 усиливают накладками из стального уголка 50×50 мм длиной 100 мм. Таких накладок требуется 6 штук. Установкой ригеля формируется проем под вход-люк на третий этаж.
Несмотря на то, что конструкция каркаса достаточно жесткая, после его сборки желательно везде, где не предусмотрены оконные и дверные проемы, установить подкосы из жердей или любого другого подручного материала.
Существующие планировки дачных каркасных домов
Приобретая проект дачи, необходимо руководствоваться тем количеством людей, которые будут проводить там большую часть времени. Может быть, это пожилые родители, которые хотят отдохнуть в уютной обстановке. Или небольшая семья, проводящая выходные на природе. Дома площадью 20 кв. м. (5 x 4) вполне хватит для удовлетворения потребностей таких категорий людей.
Если это крупная семья, или молодежь, планирующая постоянно отдыхать на даче с множеством гостей, но планировку необходимо пересмотреть. Возможно, для размещения людей на ночь потребуется много места. Хватит ли одного этажа, или потребуется строительство второго
Также очень важно грамотно разбить имеющуюся площадь на функциональные зоны. Где будет кухня и санузел, потребуется ли их выносить в отдельное строение. Как расположить детскую, или зону для игр с максимальной безопасностью
Нужен ли кабинет и прочие дополнительные функции в доме
Как расположить детскую, или зону для игр с максимальной безопасностью. Нужен ли кабинет и прочие дополнительные функции в доме.
Современные технологии каркасного строительства
Технология каркасного поэтапного домостроения отличается от традиционного строительства тем, что основные работы заключаются в сборке и монтаже. Сначала будет заложен фундамент будущей структуры. Он состоит из металлических или деревянных профилей, которые соединяются специальными креплениями. В некоторых случаях рама может быть полностью приварена.
Готовая основа дома выложена деревянными щитами, между которыми расположен утеплитель. После завершения сборки стен, монтируется крыша, продолжается отделка. Преимущество каркасных зданий- отсутствие необходимости ожидания усадки фундамента и возможность сразу проводить работы внутри дома. В отличие от домов из бруса, эти здания не дают усадки, поэтому вы можете установить окна и двери без промедления.
Шаг за шагом, всего за месяц, можно построить дом на 2-3 человека своими руками, что привлекает большинство поклонников этого типа жилья.
Общие требования к материалам для строительства каркасного дома
Каркасный дом строится по готовому проекту, в котором указано количество стройматериалов
Базовый комплект проекта каркасного дома содержит чертежи, техническую информацию, инженерные решения по устройству канализации, водопровода, отопления и электроснабжения. Материалы подбираются с учетом веса, способности сопротивляться нагрузкам, устойчивости к агрессивным воздействиям наружного и внутреннего пространства.
В детальной спецификации указывается:
- наименование, объем поставки;
- возможность замены другим видом.
Простым решением построить каркасник своими руками является типовой проект с уже готовым набором конструктивных элементов. Второй вариант заключается в заказе индивидуальной разработки с изготовлением необходимых сборных элементов.
Традиционная конструкция содержит:
- брус из дерева;
- гидроизоляцию, утеплитель, пароизол;
- внутреннюю и внешнюю обшивку.
Чтобы древесина не отсырела, используется утеплитель и гидроизоляция
Несущая основа здания делается из бруса хвойных пород, иногда применяется клен. Для небольших строений используется квадратное сечение 150 х 150 мм, а в высотных постройках ставится вариант 150 х 200 мм или 200 х 200 мм. Используется альтернатива брусу — двутавр из дерева, состоящий из двух продольных элементов с промежуточной перемычкой.
Утеплителем служит, минвата, пенопласт, пенополистирол. Гидроизоляция предохраняет от влаги древесину и слой тепловой защиты. Используется пергамин, который выводит пар и капли влаги из утеплителя. В качестве внешней гидроизоляции ставится супердиффузионное полотно. Часто мембрана меняется полиэтиленом или защитными пленками для удешевления.
Шаг 1: Фундамент под каркасный дом
Шаг 2: Нижняя обвязка и пол
Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.
Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.
Первый слой — жидкая гидроизоляция, пока она не высохла, можно на нее приклеить слой рулонной
Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.
Вторая доска укладываются так, чтобы стыки перекрывались
Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.
Ставим обвязку и лаги
Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.
Установка обвязки: по инструкции сборка каркасного дома продолжается установкой обвязки, к которой. будут опираться лаги пола
Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.
Пример установки лаг пола
На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

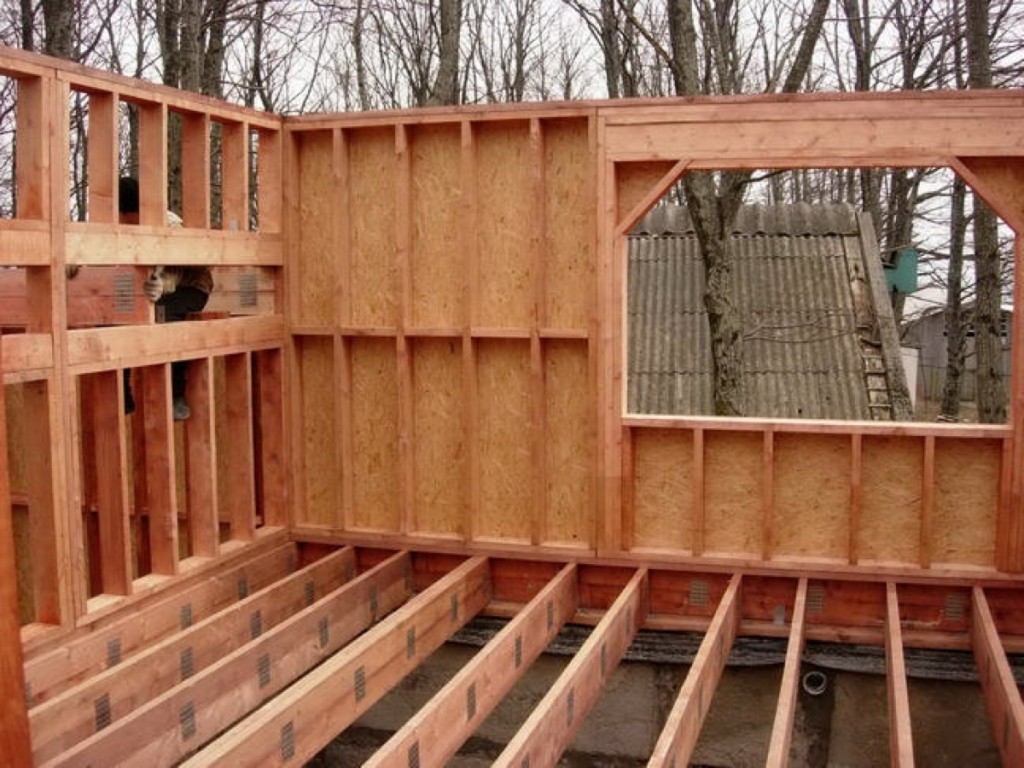

Уложенные и закрепленные лаги пола
Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.
Выбор места на участке
Соблюдение правил рекомендательного характера остается на усмотрение хозяев:
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Далее поговорим об укосах. Если стена возводится из прочного материала, укосы вам понадобятся лишь временно, пока отсутствует обшивка снаружи. Если же обшивка будет наборной, укосы нужно ставить сразу и на постоянной основе, они придадут конструкции требуемую жесткость.
В ленте фундамента обязательно крепятся шпильки (через каждые 1-2 м, от углов по 30 см) – потом к ним будет прикрепляться обвязочный брус. И далее следует общая заливка бетоном (для крепости можно накрыть его полиэтиленом). Фундамент для щитовой постройки готов, при комфортной внешней температуре около 20 градусов уже через 4-5 дней можно двигаться в строительстве дальше. Если температура ниже, ждать придется дольше – от 10 дней.
Если перекрытия крепятся с врубкой, то глубина пропила обычно не превышает половины толщины бруса из верхней обвязки. Сверху каждый элемент крепится 2 гвоздями.
