Выбор замка на калитку и комплектация устройства
Смотрим видео, совместная работа замка и домофона: Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.
В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Перепроверяйте замеры, чтобы не испортить дверь. Модель LC72 может работать в нескольких режимах выдвижения засова: днем длина может составлять 11 мм, чтобы отпирание происходило быстрее; ночью —
Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом. Если вы не имели опыта монтажа и подключения электрооборудования, то лучше обратиться за помощью к специалисту. Затем с помощью доводчика дверь снова закрывается и блокируется.
В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер. Часто в комплекте с кронштейном идет специальный уголок.
Рекомендуем: Рд объемы и нормы испытаний
Если оно менее 30 м, то подходит выше указанный материал. Исполнена в виде накладного решения, может быть установлена на двери и калитки.
Подключать контакты следует внимательно, ошибки при подключении, например, подсоединение провода питание к видеовыходу панели вызова может испортить устройство. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Соответственно теряется звук, появляются помехи на видео. Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода — на дверной коробке.
Процесс подключения закрепляется тестовой проверкой. Так как же подключить электромеханический замок, используемый в видеодомофонных системах? Особенно актуально это для электромеханических замков на калитке.
Выполнив установочные работы не пожалейте времени на тестирование замка. Выбор элементов — советы специалистов Расположение оборудования зависит от специфики здания. Снаружи такая дверь открывается с помощью обычного ключа, имеющегося у каждого жильца квартиры. Если вдруг электрическая энергия пропадает дверь, оборудованная данным типом замка, продолжит оставаться закрытой. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию.
ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ И ЭЛЕКТРО-МЕХАНИЧЕСКОГО ЗАМКА К ВИДЕОДОМОФОНУ CTV-M4700AHD
Что советуют эксперты?
Если человек покупает дверной замок для помещений, где большая пропускная способность, то разумнее отдать предпочтение соленоидным конструкциям, так как они отличаются меньшим механическим износом. При выборе устройства для частного пользования лучшие модели – с наличием запорного механизма и электрической защелкой. Врезные системы пользуются спросом у банковских организаций и у коммерческих фирм, они обеспечивают важные документы безопасностью. Моторные механизмы устанавливаются у дверей общественных учреждений – школа, детский сад и т.п. Покупку лучше проводить в специализированных магазинах, где продавец может предоставить человеку сертификаты и гарантийные талоны, которые подтвердят надежность.
БЕСПЕРЕБОЙНОЕ ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО ЗАМКА
В начале статьи я обращал внимание, что электромагнитный замок работает, пока на нем имеется напряжение питания. Отключение электроэнергии ведет к его разблокировке, если не принято дополнительных мер
Самым действенным способом является установка бесперебойного блока. Про такие характеристики как напряжение и ток уже говорилось, давайте рассмотрим расчет емкости аккумуляторной батареи.
Все достаточно просто, измеряется она в Ампер/часах и показывает в течение какого времени способна отдавать определенный ток. Если грубо, то АКБ 7А/ч способна в течении 7 часов давать 1 ампер (на практике меньше, скорее всего окажется).
Теперь берем формулу: E=T*I
, где:
- E – емкость аккумулятора;
- T – время его работы при токе потребления I.
Предположим, у нас есть замок, потребляющий 500 мА=0,5А, и необходимо обеспечить его работу при отключении внешнего напряжения в течение 10 часов.
E=10*0,5А=5А/час
. То есть, достаточно будет бесперебойного блока питания с аккумулятором больше 5 ампер часов. Ближайшее значение из стандартного ряда 7А/час.
В принципе, это все основное, что нужно знать про выбор блока питания для электромагнитного замка. Ну, совсем не лишим будет защита от короткого замыкания и от глубокого разряда АКБ. Эти опции несколько удорожат источник бесперебойного питания, но оно того стоит.
Схемы, как выполнить подключение электромеханического замка на калитку
Каждый человек желает жить в своем доме комфортно и безопасно. Чтобы обеспечить эти условия, многие прибегают к использованию различных технических средств. Особое значение играет выбор замка. Сегодня на рынке можно встретить большой ассортимент такой продукции: механические, двухсторонние кодовые, электромагнитные, электромеханические и другие замки. Схема подключения электромеханического замка на калитку, подробно описана в инструкции, прилагаемой к устройству, так что особой сложности в его установке не возникнет.
Электромеханический механизм на калитку
Выбор замка на калитку и комплектация устройства
Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:
- Конструкция замка должна быть неприхотливой, но надежной.
- Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
- Замок можно закрепить на профиль калитки.
- Корпус выполнен из нержавеющего металла.
Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.
Комплектация домофона
Как правило, комплект состоит из таких элементов:
- панель для вызова;
- монитор домофона подключаемый внутри дома;
- блок питания;
- комплект ключей и замок;
- коробка, в которую будет встроен блок питания;
- видеокамера;
- провода;
- инструкция, в которой указан пошаговый план установки устройства.
Схема для самостоятельного подключения домофона
Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:
- дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
- со стороны участка, воспользовавшись электронной или механической кнопкой;
- с наружной стороны участка, применив карту, механический ключ или ввод кода.
Последовательность установки домофонной системы
«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.
Процесс установки устройства, выглядит примерно так:
- Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
- Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.
- Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
- В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм 2 . В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм 2 .
Конструкция замка, делает возможным открытие механизма, в случае, если отсутствует электропитание.

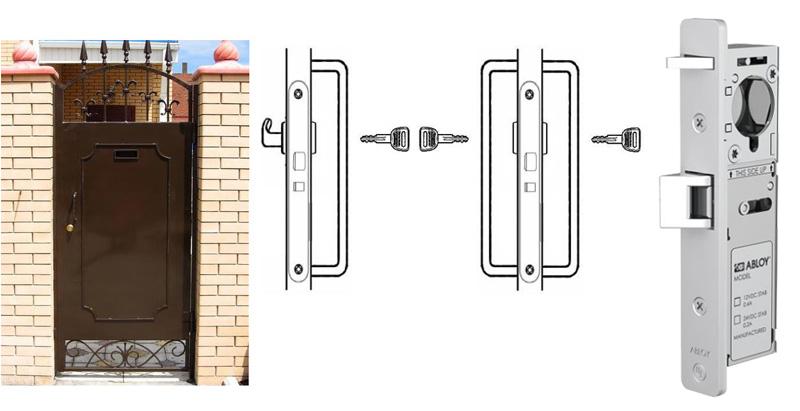

Схема для крепления замка и дальнейшего его подключения
Инструменты и расходные материалы
Чтобы подключить электромагнитный замок на калитку (схема подключения предоставлена на фото выше), потребуются такие инструменты и расходные материалы:
- кабель;
- хомуты для монтажа и изолирующие средства;
- проволока;
- плоскогубцы;
- отвертки;
- ключи гаечные;
- сверла;
- болгарка;
- дрель.
Проведение монтажа
Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.
Способы работы электрических замков
Современные электромеханические замки не только удобны в использовании: это очень надежные устройства, отлично выполняющие свои функции в любых условиях. Электрозамки надежно запирают тяжелые входные двери, металлические калитки и ворота.
Электричество для открытия замка подается при помощи кнопки на домофоне. В зависимости от поставленной задачи, кнопку можно расположить в любом удобном месте:
- На самой калитке, с внутренней стороны. Такой вариант удобен, когда электронный замок является дополнительным запирающим устройством, а основные ворота открываются дистанционно и/или с домофона из дома.
- Дома, если калитка или ворота будут открываться с домофона. Часто этот способ используется вместе с другими способами открытия замка.
Помимо этого, могут использоваться и другие дистанционные и контактные ключи:
- Магнитные ключи. Это могут быть «таблетки», аналогичные ключам к подъездным домофонам, а могут быть и другие устройства.
- Магнитные карты. Карты считаются более современными, надежными и безопасными, нежели обычные ключи. Дополнительный плюс состоит в удобстве: такой замок не создает никаких неудобств, поскольку карту можно легко убрать в бумажник или любой карман.
- Пульты дистанционного управления. В большинстве случаев это простые устройства с одной-двумя кнопками, работающие на батарейках. Такие пульты используются для управления электрозамками на автоматических воротах, но могут применяться и для открытия замка на калитке.
В каждом случае можно выбрать, использовать электромеханический замок отдельно, либо подключать его к системе домофона. В случае с домофоном, потребуются дополнительные устройства и более сложное подключение, что существенно увеличивает стоимость системы. Из плюсов — возможность дистанционного управления, функции домофона и видеодомофона (если вместе с замком ставится домофон, камера и другие устройства, либо они уже присутствуют).
Монтаж кабеля для видеодомофона
Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.
Как правило, она ставится со стороны замка, а не со стороны петель калитки.
Ошибка №2
При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.
К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.
Рекомендуемая глубина траншеи 0,7м.
Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.
Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.
Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.
Проход в фундаменте и через стены делайте через защитную гильзу.
Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.
Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.
При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.
Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.
Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.
Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.
Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.
Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.
Особенности монтажа
Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.
Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.
Монтаж накладного запора
- Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
- Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
- Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
- Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
- Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
- Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.
Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.
Монтаж врезного запора
Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки
Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.
Особенности подключения
Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.
Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.
При подключении к домофонным системам следует проконтролировать следующие аспекты:
- Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
- Рабочее напряжение домофона и замка должно совпадать.
- Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
- Если мощности не хватает, устанавливается дополнительное реле.
- Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.
При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.
Подключаем и настраиваем электромагнитный замок своими руками
Обладателю электромагнитного замка, решившему производить установку и подключение самостоятельно, необходимо начинать работу с внимательного изучения инструкции и электрической схемы подключения. Если основной механизм уже смонтирован, нужно установить вспомогательные устройства: считыватель кодов и кнопку выхода. Для работы понадобятся:
- электродрель;
- саморезы для дерева или металла;
- карандаш;
- отвертка.
Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода – на дверной коробке.
Для дальнейшей работы понадобится двужильный кабель сечением 0,5 мм. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Порядок действий должен быть таким:
- Изучение схемы подключения замка к контроллеру. Провода имеют разный цвет, что существенно облегчает работу.
Схема подключения контроллера электромагнитного замка
- Прокладка кабеля от замка к контроллеру. Кабель необходимо разместить так, чтобы его можно было спрятать под наличниками дверной коробки. Для укладки на дверное полотно используется гофрированная труба или специальные кабельные короба, которые крепятся на дверь.
Так выглядит кабель, проложенный по дверному полотну
- Монтаж всех компонентов схемы подключения замка. Контакты питания нужно присоединять в последнюю очередь, чтобы не допустить короткого замыкания.
- Подключить замок к электропитанию и проверить его работу. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.
- Отключить замок от питания, установить контроллер на штатное место рядом с источником напряжения, например, розеткой 220 В и снова подключить.
- Теперь можно приступать к настройке электромагнитного замка:
- если замок управляется картой с шифр-кодом, необходимо нажать кнопку «Регистрация» и поочередно поднести каждую карту к считывающему устройству, затем повторно нажать кнопку «Регистрация». Замок запрограммирован;
- кодовый замок настраивается похожим образом: после нажатия кнопки «Регистрация» вводится желаемый код, который фиксируется повторным нажатием кнопки.
- невидимые замки с пультом дистанционного управления в продажу поступают уже настроенными.
- Проверить работу настроенного запирающего устройства.
Установленный карточный электромагнитный замок
Подключение электромагнитного замка завершено.
Достоинства и недостатки
Достоинства:
- возможность дистанционного управления запорным механизмом;
- надежность, высокая работоспособность механизма;
- безопасность. Напряжение питания составляет всего 12 В, что не грозит поражением электрическим током;
- установку замка можно выполнить своими руками;
- возможность подключить к СКУД, видео- или домофонам;
- возможность установки в горизонтальном и вертикальном положениях.
Недостатки:
- необходимость подачи электропитания;
- необходимость защиты от внешних воздействий (дождевая и атмосферная влага);
- выступающие части (ригельная защелка) могут стать причиной травм;
- при завершении движения ригель довольно сильно ударяется о корпус замка, что способствует раннему выходу из строя.
ЭМЗ можно установить своими руками
Ограничения
Некоторые виды ЭМЗ запрещено устанавливать на пути эвакуации людей. В частности, это требование распространяется на нормально-закрытые модели, которые при отключении электропитания остаются закрытыми и требуют использования ключа. Поскольку в Правилах пожарной безопасности указано, что калитка является эвакуационным выходом, установка в нее нормально-закрытых моделей не допускается.
Однако большинство владельцев игнорирует это правило. Причиной этого становится специфика калитки — любой злоумышленник может отключить электропитание и свободно проникнуть на территорию усадьбы. Поэтому строгое соблюдение требований наблюдается только на объектах коммерческого, социально-культурного или промышленного назначения. В частном секторе принято больше заботиться о защите от посторонних, чем предвидеть сложности при возникновении пожара.
Электрозамок на ворота
Монтаж электронного замка на ворота лучше всего доверить профессионалам. Тем более важен опыт работы, если производится установка сложной системы, которая состоит из множества компонентов.
Перед установкой своими руками на ворота
Чаще всего процесс по установке ворот производится по такой схеме:
- К конструкции ворот прикладывают части электрозамка так, чтобы определить зазор между запорным механизмом и ответной частью на раме ворот. Оптимальной считается дистанция в 7–8 мм. Но для тяжелых ворот возможны отступы. Самое главное, чтобы размер защелки смог обеспечить прочное крепление.
- На полотно прикладывается основная часть конструкции, наносится разметка для крепежных элементов. С учетом разметки делаются отверстия. После этого конструкция крепится саморезами, которые находятся в комплекте.
- Коронкой выполняют отверстия под крепления цилиндра.
- Фиксируют основную часть на одной створке, «ответку» – на второй. Проверяется работоспособность механизма.
- Отдельно крепится клавиатура либо устройство для считывания пластиковых карт.
- Пластиковыми хомутами производится крепление провода питания к устройству. Провод подводится к клеммам запорного устройства, затем напряжение нужно подать в тестовом режиме.
- Подключенный электрозамок необходимо проверить на открывание. Если неполадки отсутствуют, крышка закрывается.
Принцип работы электрозамка
Для качественной установки замка немаловажную роль играет выбранная фурнитура.
Схема подключения замка с домофоном
Установив электронный замок, можно обеспечить надежную защиту дома от злоумышленников. Но эти запорные конструкции разные по сложности, поэтому каждая модель требует соответствующего ухода.
Плюсы и минусы
Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.
Накладные морозостойкие запоры
Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).
Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.
Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.
Уличный электромеханический вариант
Преимущества установки на калитку замка очевидны:
- надежность;
- продолжительное время службы;
- подключение к разным системам безопасности;
- цена оборудования;
- использование в любых ситуациях.
Схема подключения с домофоном
Электромеханический замок не универсален. Выделяют некоторые недостатки:
- в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
- щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
- требуется организовать постоянное электропитание;
- могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

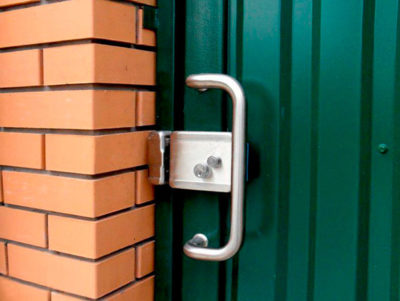

На фото ниже показан замок на калитке.

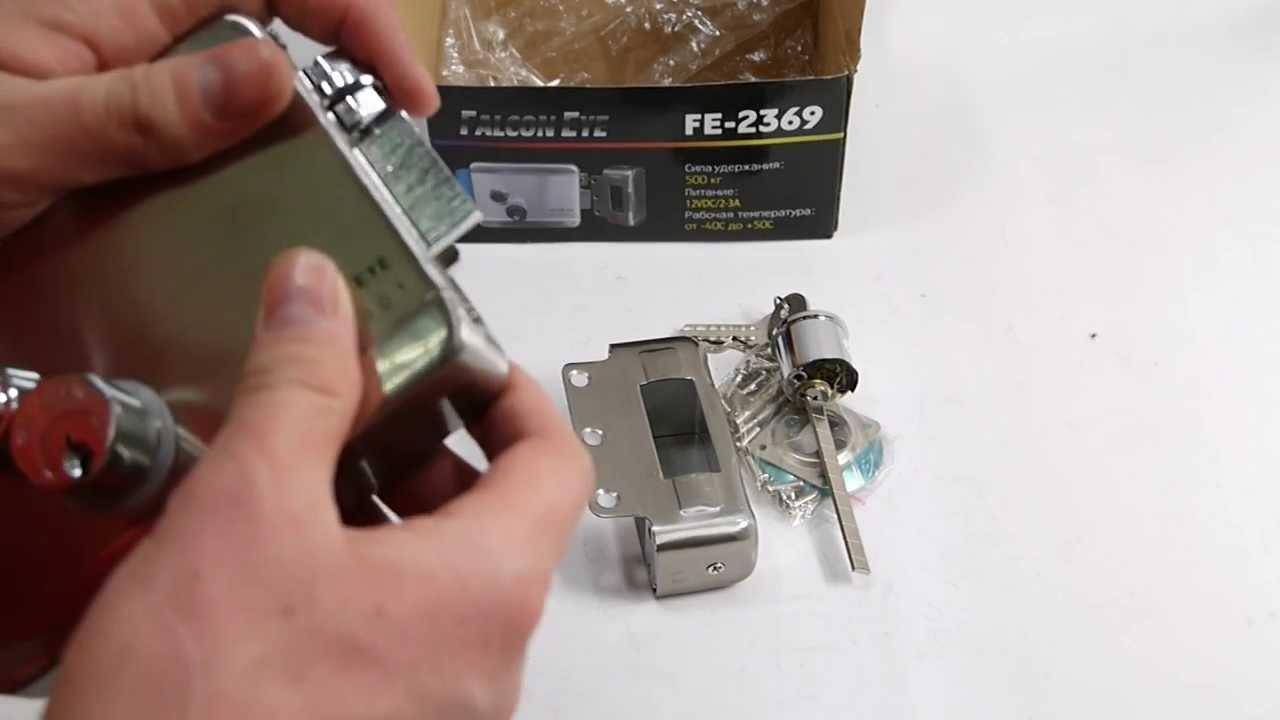

Falcon eye
Подключение видеодомофона вместо звонка
Плавно переходим к монтажу видеодомофона. Для этого нам понадобится сам видеодомофон и вызывная панель. Пользуясь тем, что витая пара от калитки до дома уже проложена, нам останется подключить только 4 провода. И повесить сам домофон в удобное для нас место.
Старый цветной домофон Commax нужен нам лишь для понимания, кто звонит в дверь.
Вызывную панель монтируем на столб рядом с калиткой. Настраиваем на нужную высоту, угол и закрепляем винтами М4. Ещё час работы и система доступа с видеонаблюдением готова. Всё как положено, с занесением во флеш-память фотографии вызывающего. Но для безопасности жилища в отсутствии людей этого всё равно недостаточно.
Собака не только лучший друг человека, но ещё и отменный охранник жилища!
Ведеорегистратор в частном доме
Когда-то давно я описывал установку видеорегистратора в свою квартиру. Однако вся система была демонтирована и перевезена в дом после покупки гаража. Перевезена, но не установлена. Когда-нибудь я установлю и видеоглазок, и внешнюю видеокамеру, способную снимать в полной темноте. Или договорюсь с соседом о перекрёстной видеосъёмке участков. А пока это только в планах, найдено решение куда проще.
