Основные правила
Прежде, чем перейти к установке проводки, предназначенной для светильников натяжного потолка, следует тщательно все подготовить и спланировать. В рамках подготовительного этапа нужно выполнить ряд работ.

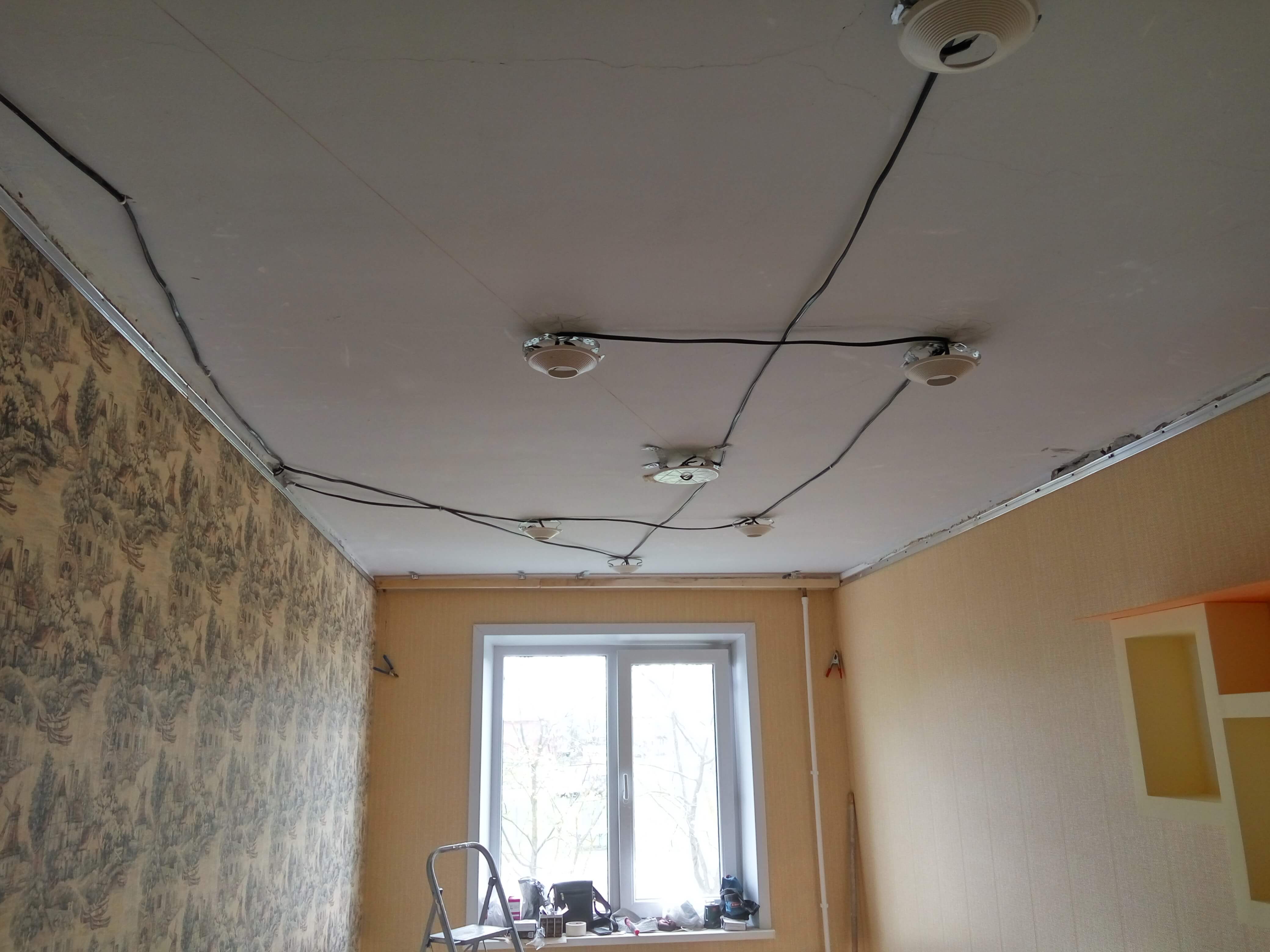

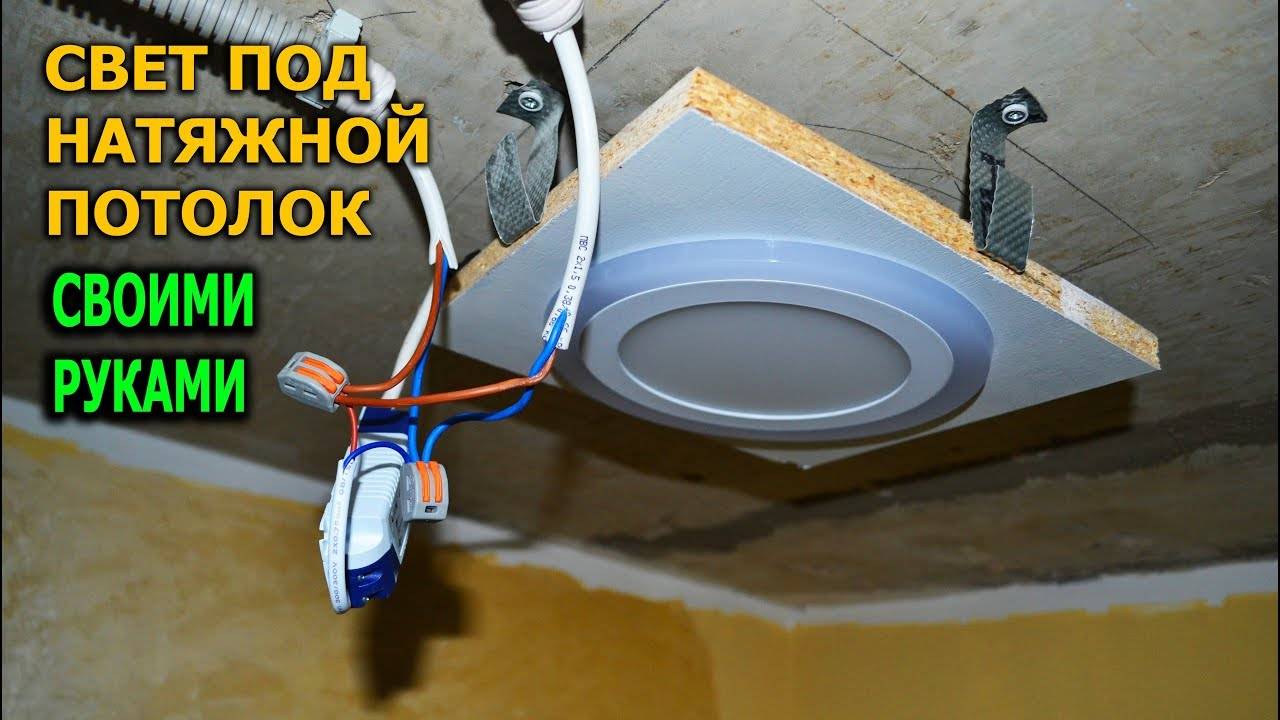

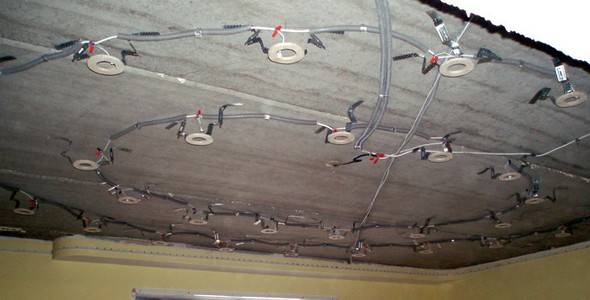

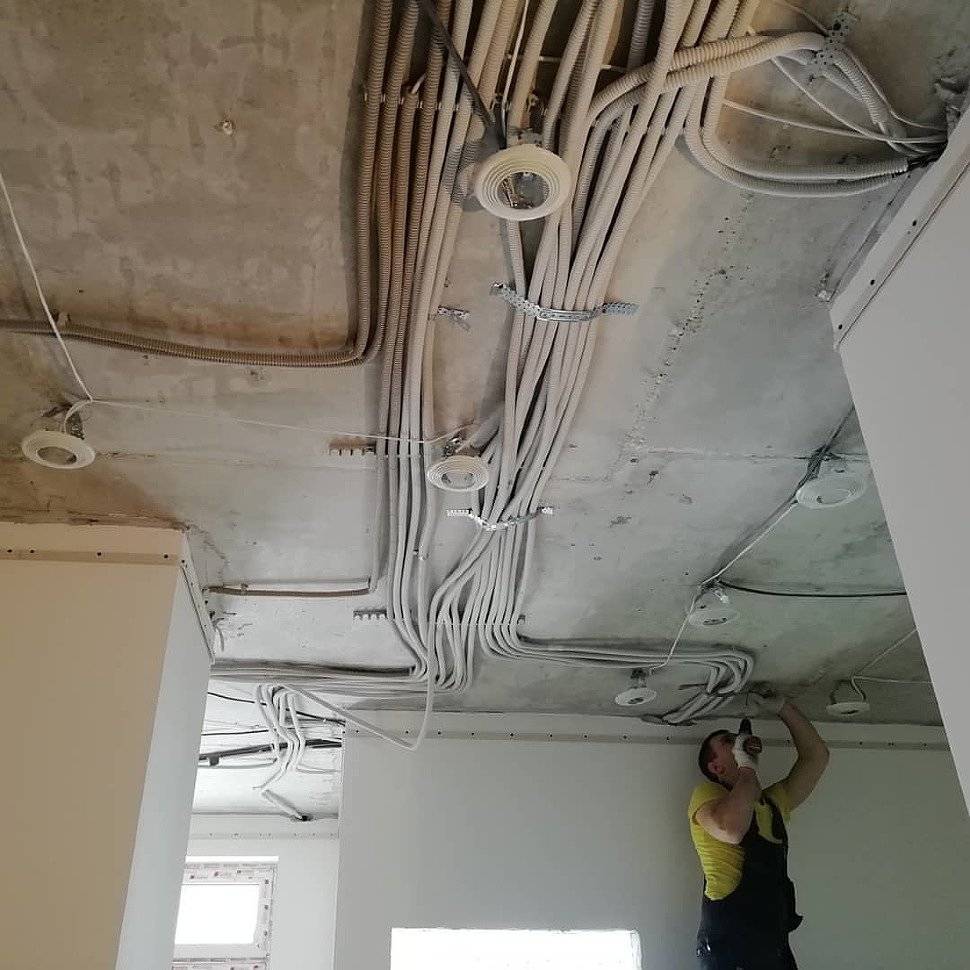

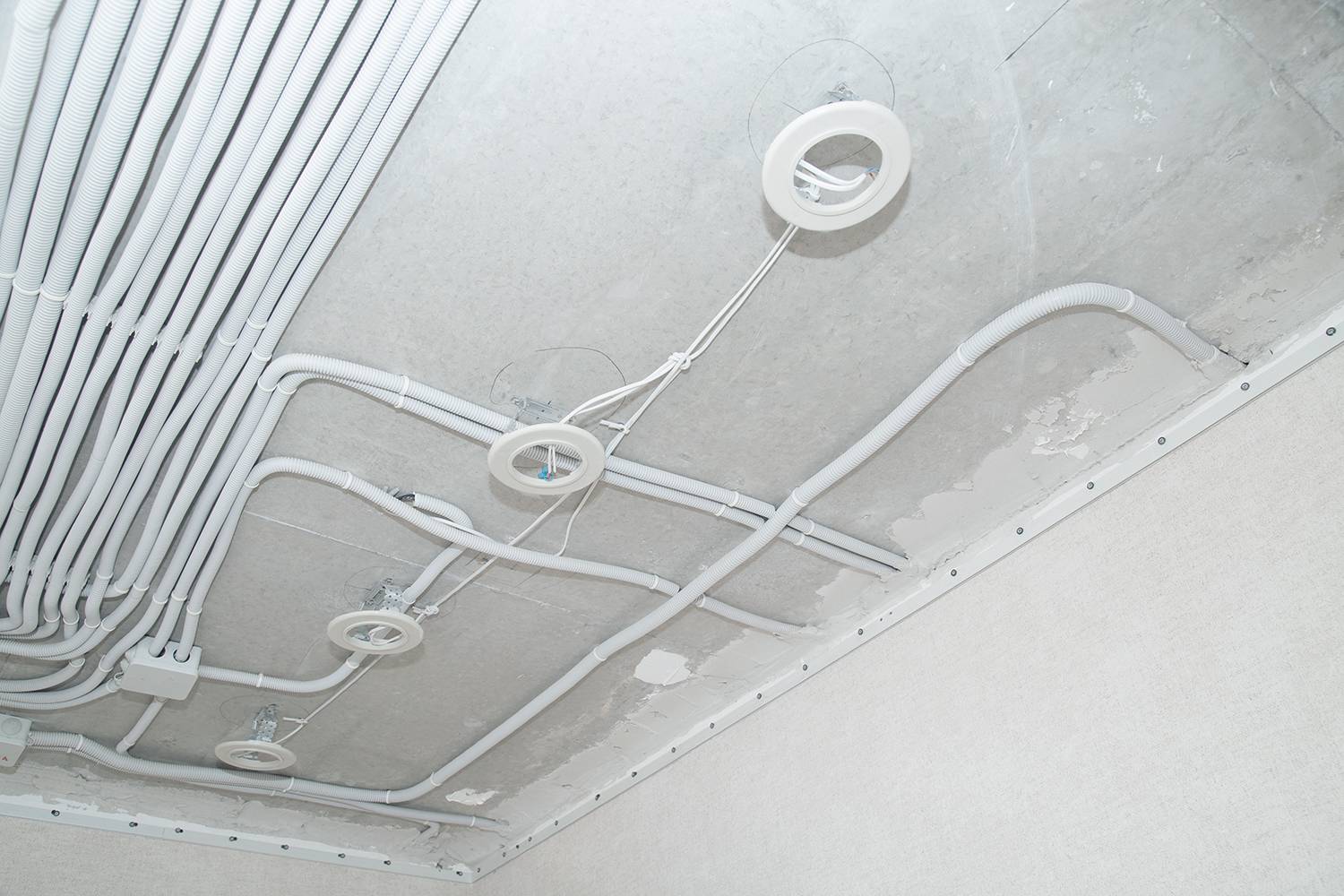

Рис.1. Монтаж и подготовка проводки под натяжной потолок
Выбор электропровода
Чтобы проводка была безопасной и могла обеспечить каждый светильник нужным напряжением, важно правильно выбрать электропровода. Чаще всего с этой целью используется силовой кабель типа ВВГнг, изготовленный из меди
Сечение кабеля выбирается, исходя из количества и мощности встраиваемых светильников.
Проверка основного кабеля. Перед тем, как перейти к разводке проводов на светильники, необходимо убедиться, что кабель, идущий от распределительной коробки, целый, и сможет выдержать нагрузку от количества устанавливаемых осветительных приборов.

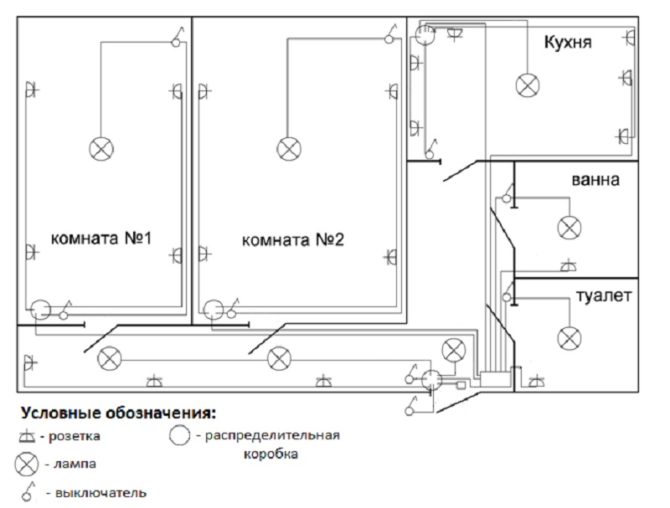

Создание схемы разводки. Перед прокладыванием проводов следует определиться с расположением каждого светильника на натяжном потолке. Желательно сделать на базовом потолке метки в местах будущего крепления осветительных приборов и отметить места прохождения проводов. Также следует создать на бумаге схематический рисунок разводки электропроводов.
Выбор материалов для проводки. Проводку для светильников крайне не рекомендуется устанавливать за натяжным потолком открытым способом, не используя защитной гофры и кабель-каналов. Соблюдение этого правила позволяет обеспечить пожаробезопасность натяжной конструкции. Открытый способ крепления проводов допускается только в случае, если базовый потолок выполнен из негорючих материалов, а также при использовании светодиодных ламп, которые имеют небольшую мощность и не нагревают провода при работе.
На заметку
Процесс выполнения проводки для светильников
Если вы все же решили сделать проводку самостоятельно, начать работу следует с создания схемы разводки электропроводов по базовому потолку.
Обратите внимание
Провода следует расположить параллельно или перпендикулярно относительно стыка стен и потолка. Места установки распределительных коробок стоит выбирать так, чтобы при необходимости можно было выполнить их обслуживание или ремонт.

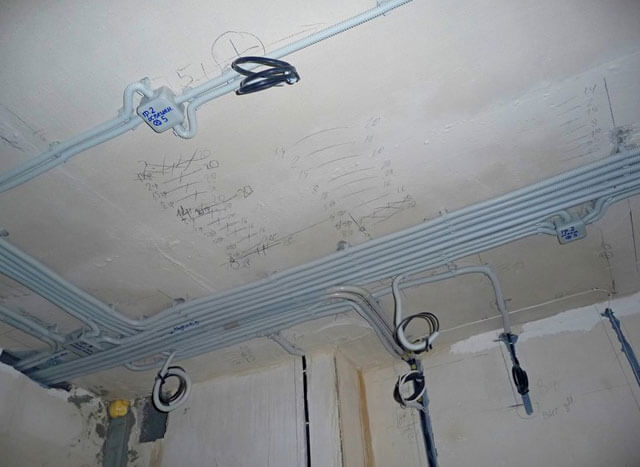

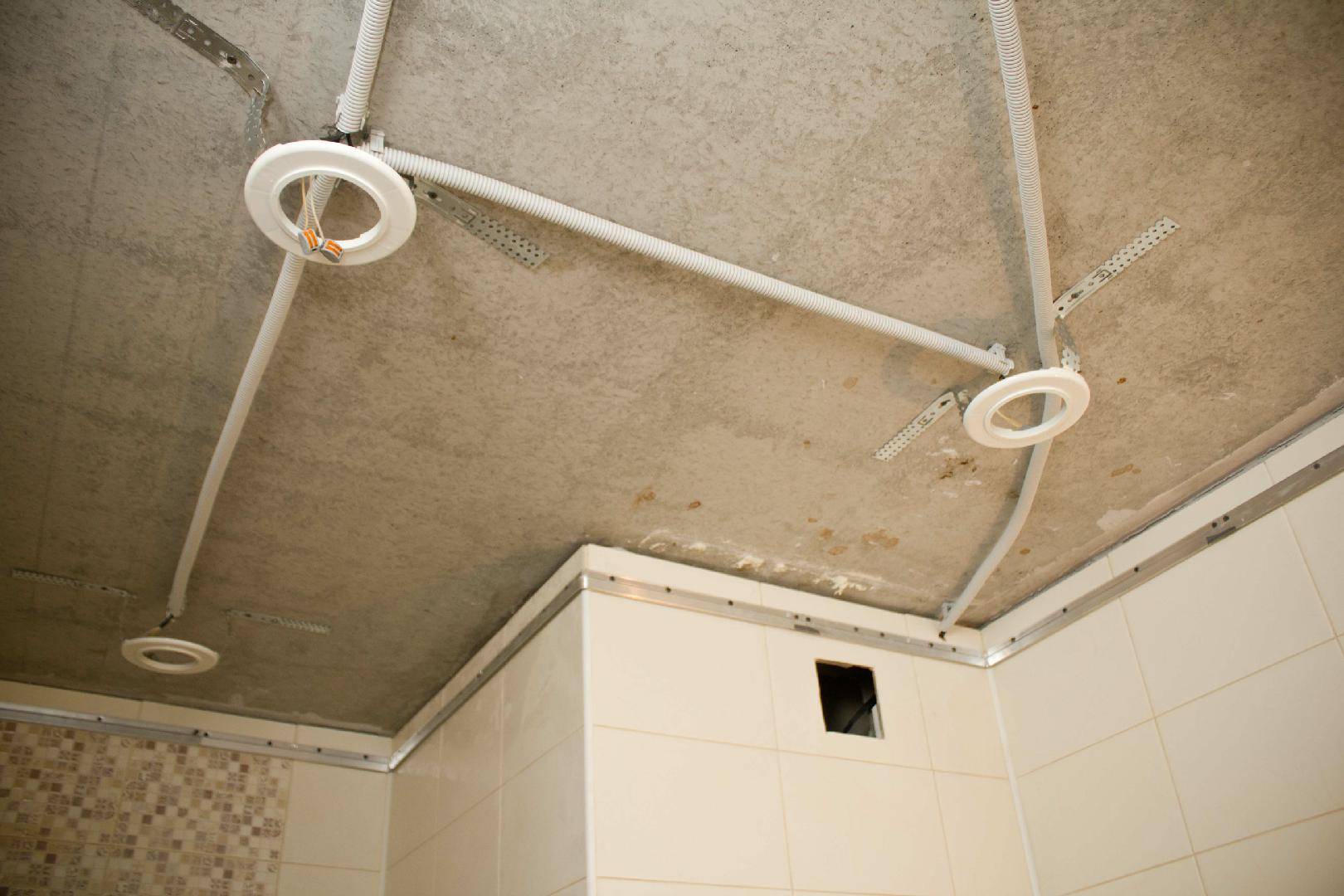

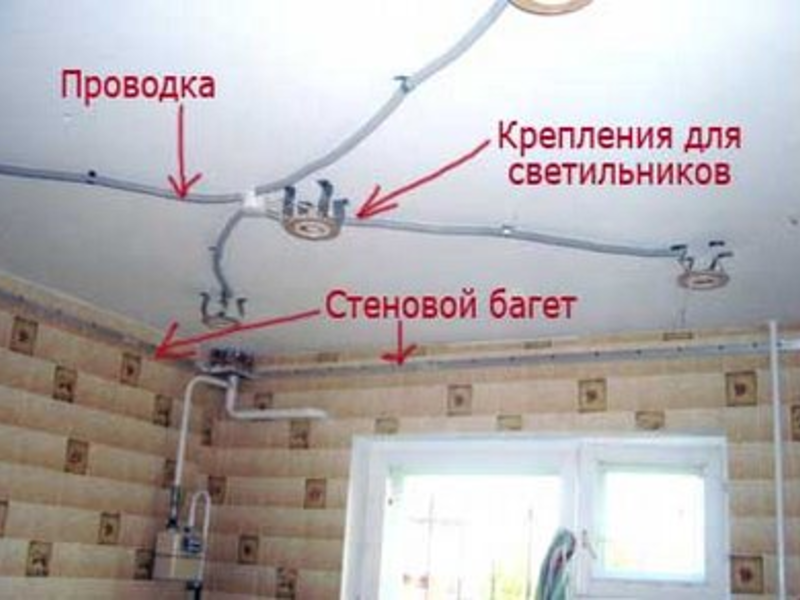

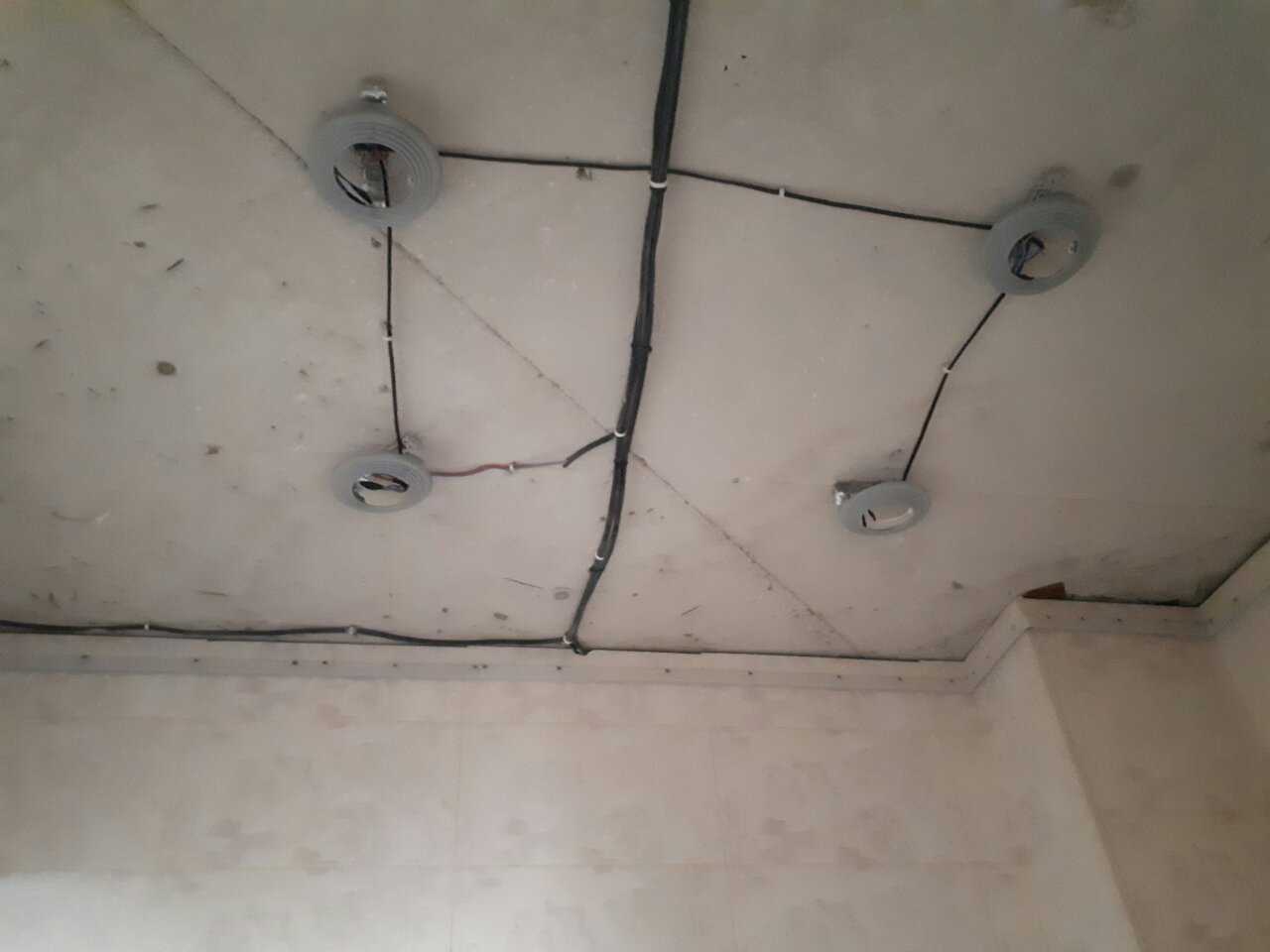

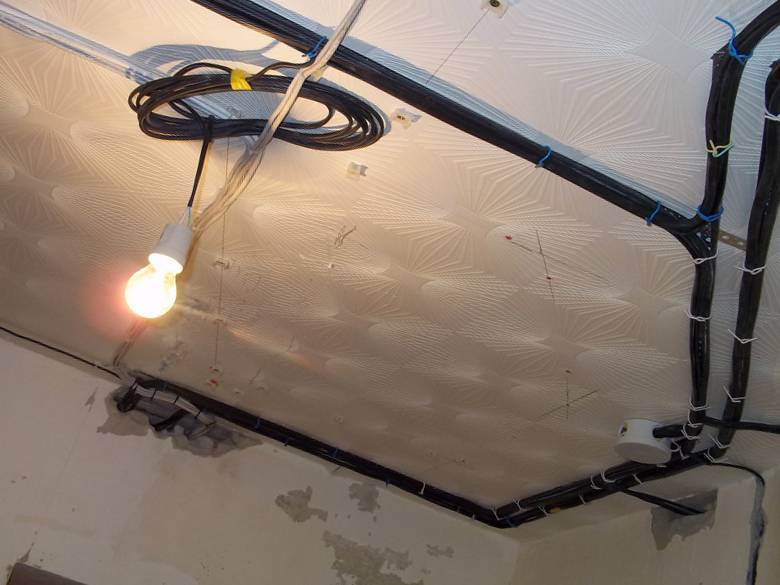

Рис.2. Проводка под натяжной потолок
Составление схемы – очень важный этап, от которого будет зависеть безопасность проводки и удобство подключения осветительных приборов. Также нужно продумать то, как будут включаться светильники: все вместе или отдельными группами. Исходя из этого, проводка подключается к выключателям.
Провода, ведущие к светильникам, необходимо закрепить на базовом потолке при помощи дюбель-хомутов или специальных клипс. Шаг крепления должен быть таким, чтобы провода не провисали и не касались натяжного покрытия. Как правило, крепить провод следует каждые 50-90 сантиметров. Провода по возможности нужно устанавливать без точек пересечения
Если избежать этого нельзя, важно обеспечить качественную защиту от короткого замыкания путем дополнительного изолирования каждого провода

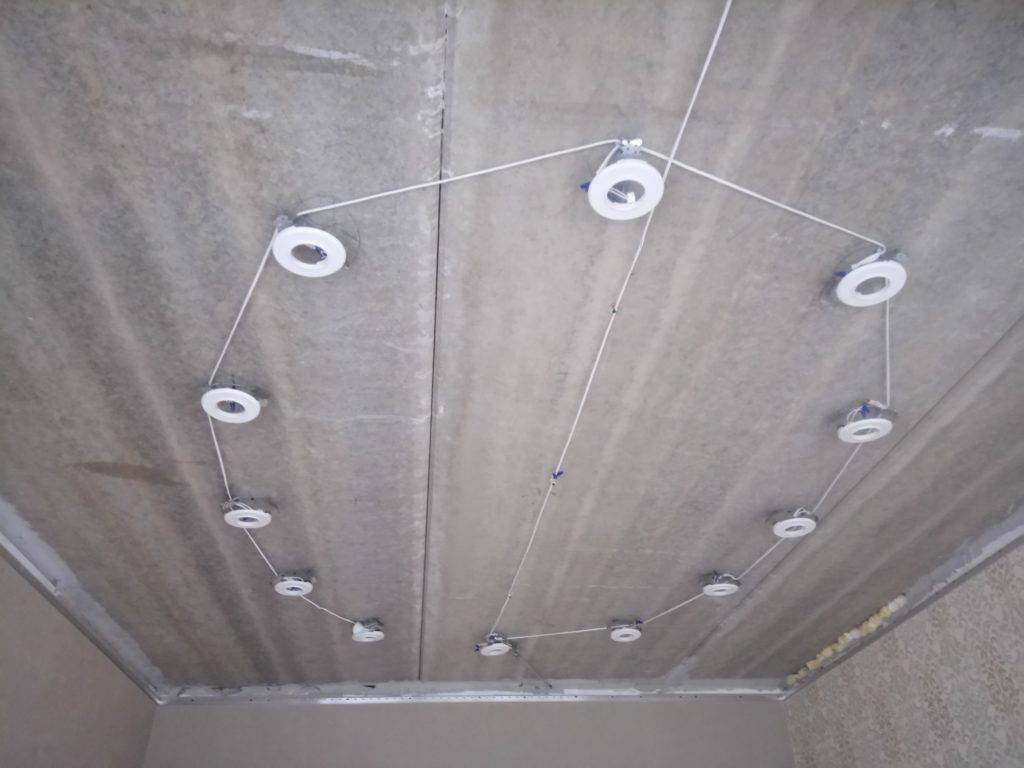

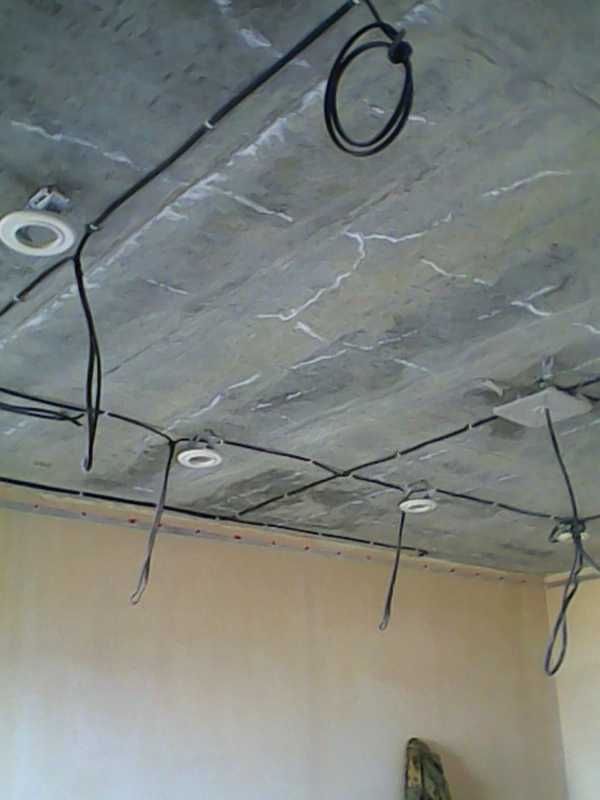

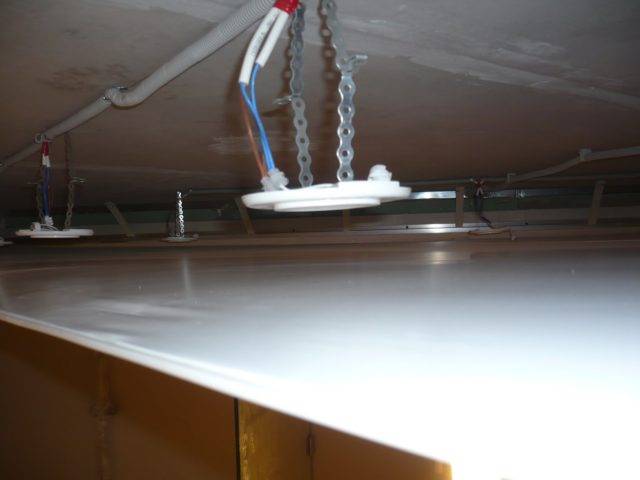

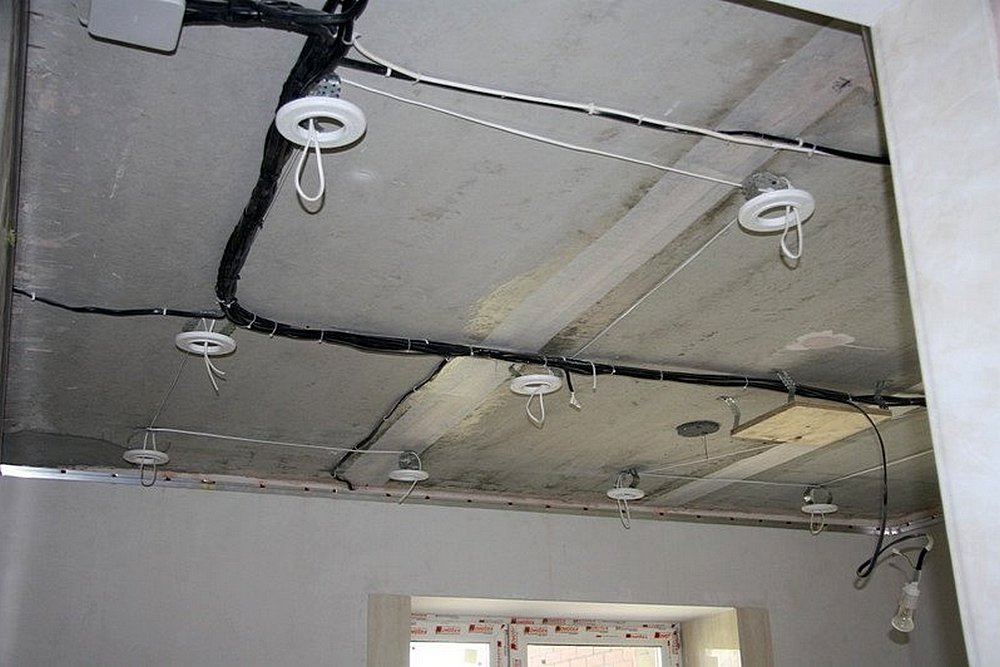

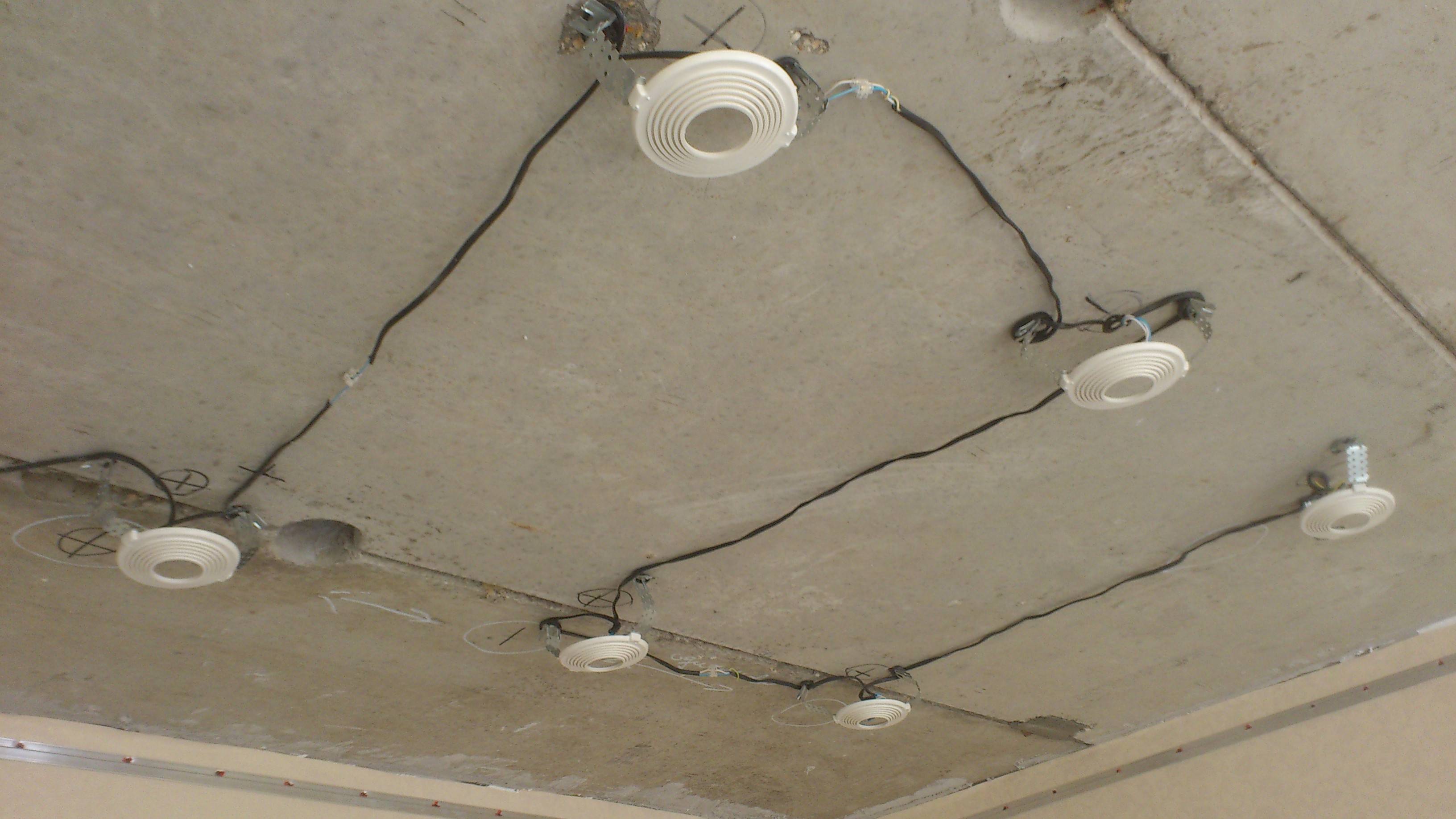

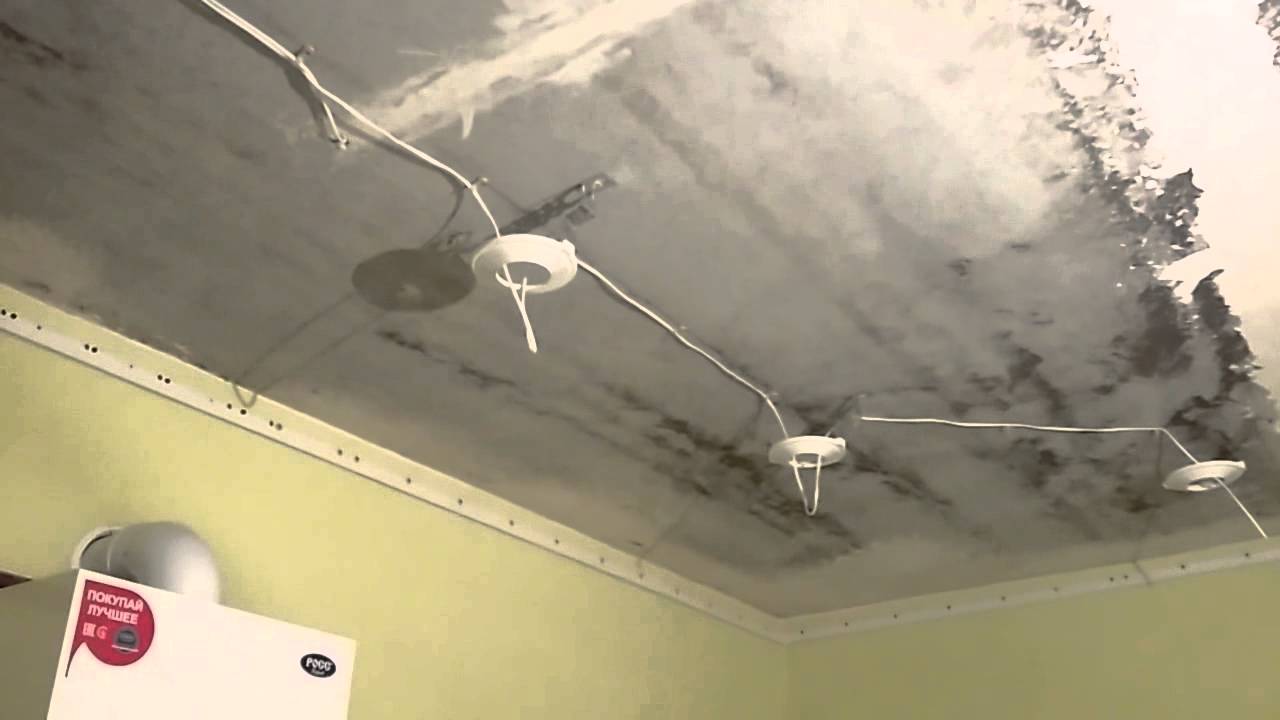

Рис.3. Проводка и закладные под светильник на базовом потолке
Проводка для светильников натяжного потолка должна отходить от распределительного щитка. Ее нужно подвести к каждому светильнику и закрепить на конце проводов клеммники, к которым в последующем будут крепиться выходы точечных светильников
Очень важно еще до установки натяжного потолка проверить, подается ли напряжение на каждый светильник. Это поможет избежать проблем с работоспособностью осветительных приборов и необходимости демонтажа натяжного потолка

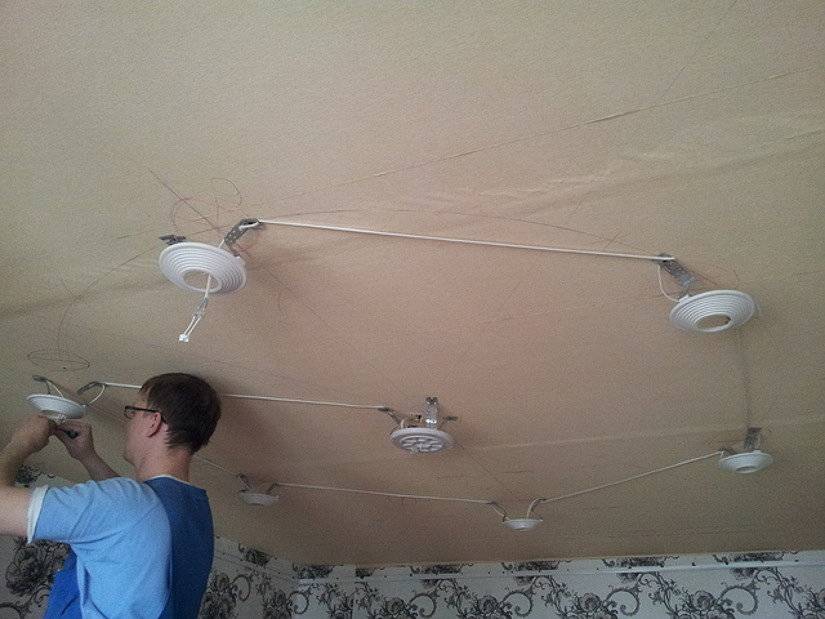

После выполнения проводки под светильники устанавливаются специальные закладные, состоящие из пластиковой платформы, которая крепится к базовому потолку при помощи подвесов для гипсокартона.
Инструкция по монтажу
Любая работа должна начинаться с грамотного планирования. В нашем случае правильно составленный план необходим при размещении значительного числа источников света. К светильникам нужно предусмотреть отдельную или групповую линию питания, поэтому ошибки здесь быть не должно.
При прокладывании кабелей их располагают под прямым углом относительно друг друга. Это позволит легко определить их положение, а значит, вероятность их случайного повреждения снизится. При размещении проводки исключается риск провиса проводников и их касания потолочного покрытия.
Для защиты проводки предусматривается отдельный автоматический выключатель в распределительном щитке. Количество соединений проводников должно быть минимальным. Возможность соединения проводников из разных металлов исключается. Распредкоробки размещаются в местах, удобных для доступа без повреждения покрытия потолка.

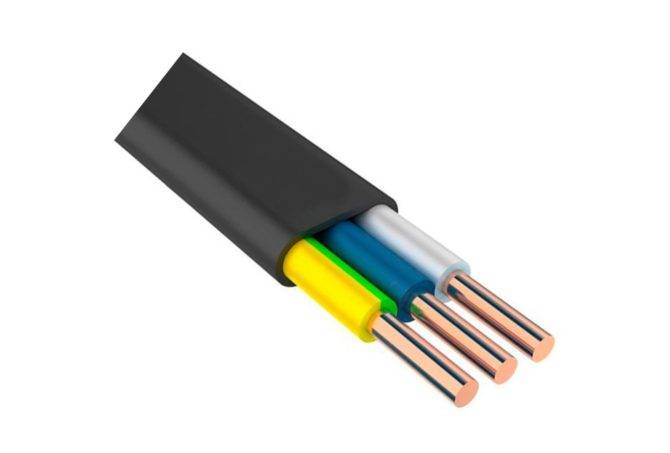

Какой кабель выбрать

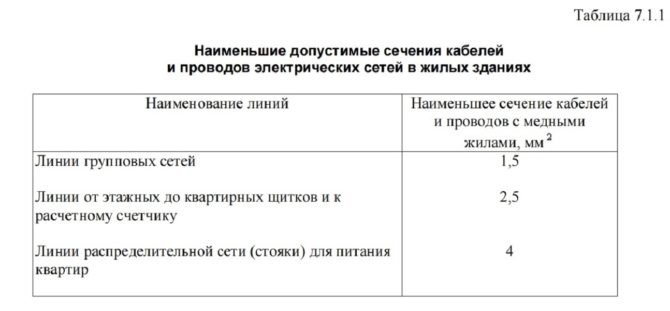

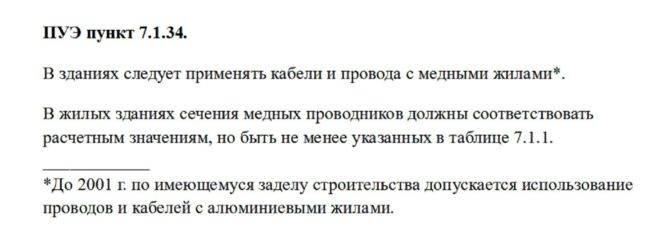

К материалу, из которого изготовлены жилы кабелей ПУЭ, предъявляются следующие требования.
Так как проводка скрыта, определить место повышенного нагрева трудно, поэтому основное требование к выбору кабеля касается его устойчивости к возгоранию. По данным параметрам он должен соответствовать требованиям таблицы 2 ГОСТ 31565-2012.
Хороший, но дорогостоящий вариант – выбор кабелей марок ВВГнг-LS, ВВГнг-FRLS.

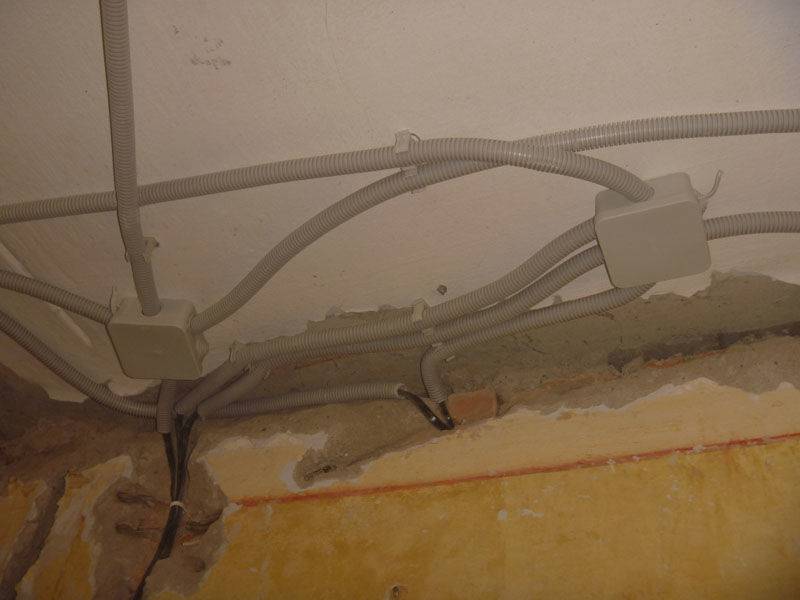

Пучками или в гофре

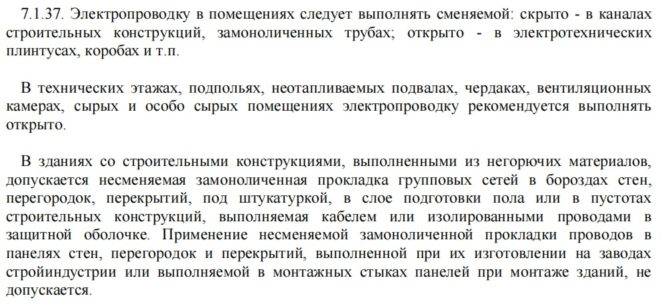

Согласно требованиям ПУЭ проводка в жилых помещениях должна быть сменяемой.
Также согласно рассмотренному выше пункту 7.1.38 ПУЭ проводка должна размещаться в металлических трубах и в закрытых коробах, если потолок изготовлен из горючих материалов.
Разрешено выполнять проводку кабелями, которые не распространяют горение, если материал потолка и расположенных рядом строительных конструкций негорючий.

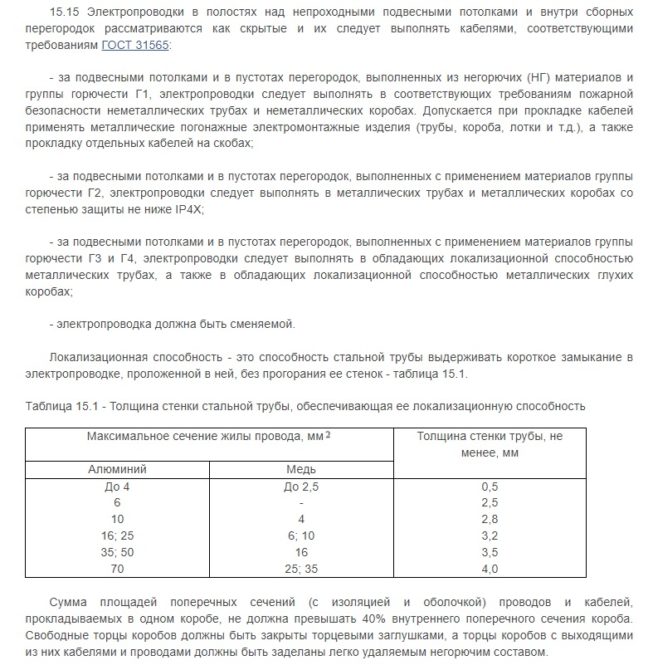

При организации проводки учитываются требования пункта 15.15 СП 256.1325800.2016.
Некоторые недобросовестные работники, выполняющие монтаж электропроводки, пользуясь незнанием заказчика, доказывают, что гофра не нужна.
Рассмотрим этот вопрос подробнее. Конечно, в таком случае нарушаются требования ПУЭ (пункта 7.1.38). Одним из основных аргументов таких «мастеров» является то, что данный способ прокладывания дороже, а под потолком будет закрытое пространство, где отсутствует вероятность механического повреждения кабеля.
На самом деле такие мастера стремятся как можно быстрее выполнить свою работу и перейти на другой объект, не заботясь о долговечности проводки.

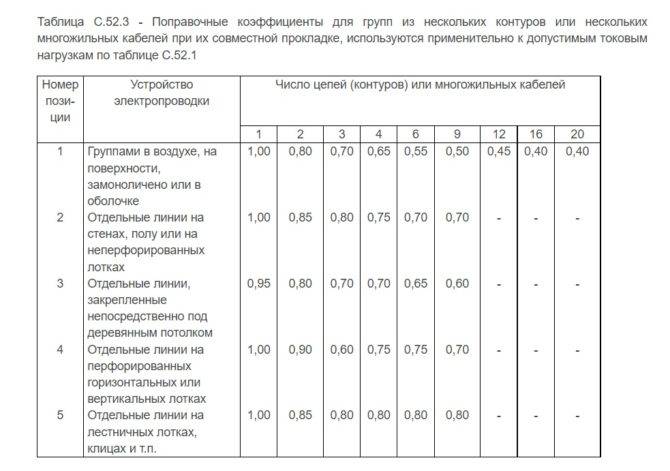

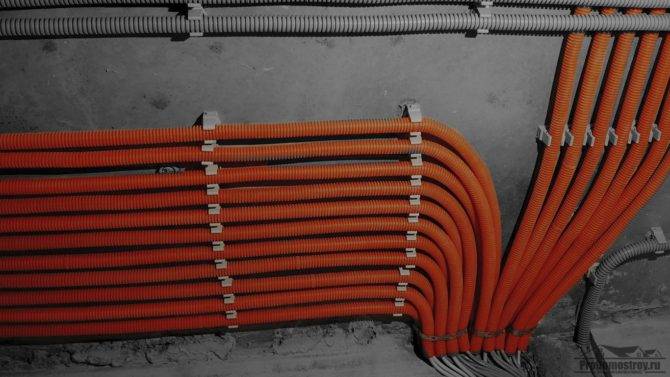

При групповой прокладке кабелей в пучках руководствуются требованиями действующего ГОСТ Р 50571.5.52-2011. В таблице С.52.3 приведены поправочные коэффициенты.
Данное требование означает, что при групповой прокладке следует выбирать кабели, имеющие большую площадь сечения. При соблюдении всех требований нормативных документов проводка в пучках более затратная, чем прокладка в гофре или трубах.
Есть ли отличия от бетона при прокладке по дереву в требованиях НТД
Согласно требованиям пункта 7.1.38 ПУЭ при прокладывании электропроводки по дереву следует использовать металлические трубы и закрытые короба.
Если планируется прокладывать проводку по бетону, кабели, которые не распространяют горение, можно размещать без негорючих коробов и труб или с их применением.
Как крепить кабель
Выбирая способ крепления, следует учитывать, что не допускается повреждение кабелей или других проводников средствами фиксации.

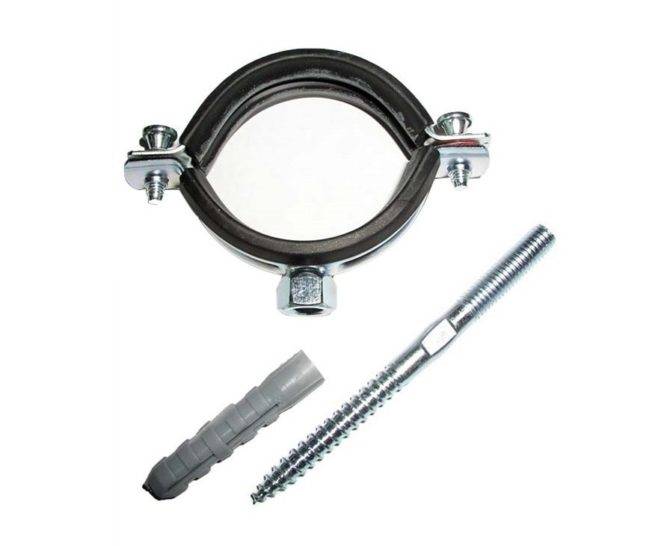

К деревянному потолку металлические трубы с размещёнными в них кабелями крепятся электромонтажными скобами.

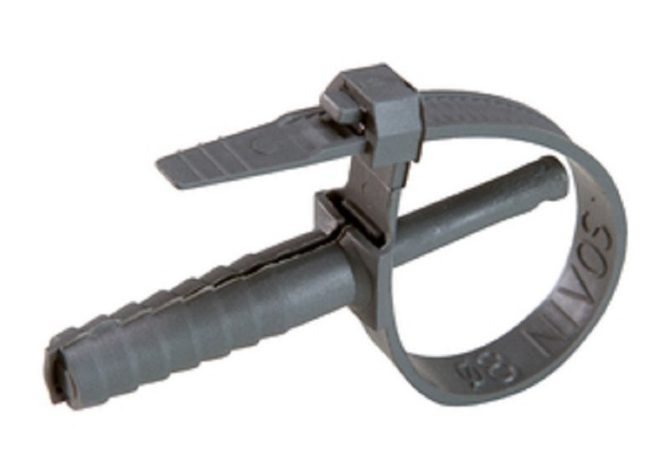

К бетонному потолку электропроводку крепят при помощи стяжек с дупелем, клипс или негорючих кабельных каналов.
При использовании стяжек кабели начнут неизбежно вытягиваться, а сама стяжка будет оказывать воздействие на изоляцию. Через 15-20 лет изоляция кабеля может потерять свои свойства. Это приведёт к частому срабатыванию УЗО со всеми вытекающими последствиями.
Поэтому применение труб и кабельных каналов для организации долговечной электропроводки просто необходимо. Ко всему прочему это позволяет легко и быстро крепить их и снизить количество крепёжных деталей.

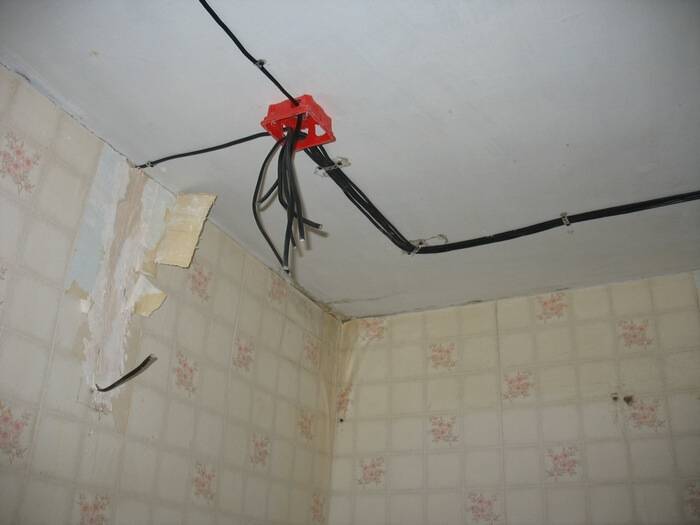

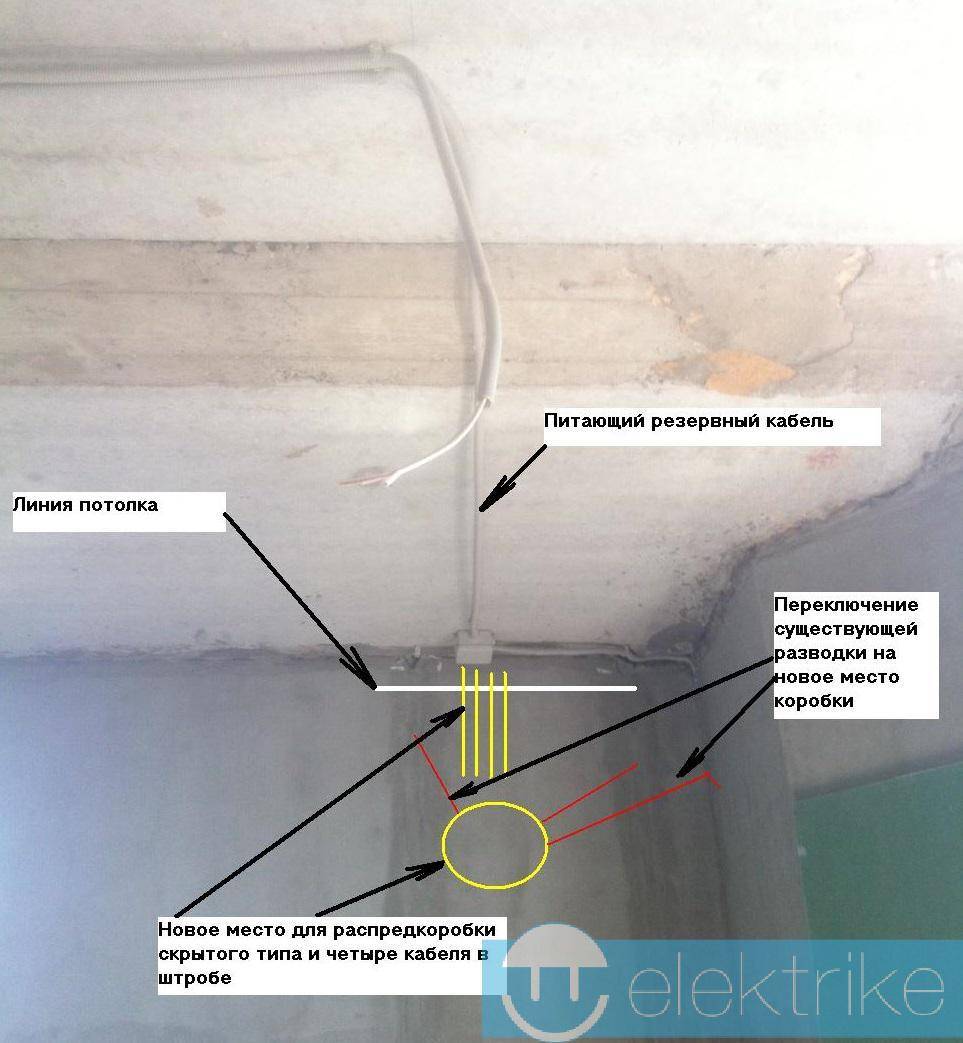

А что делать с распредкоробками

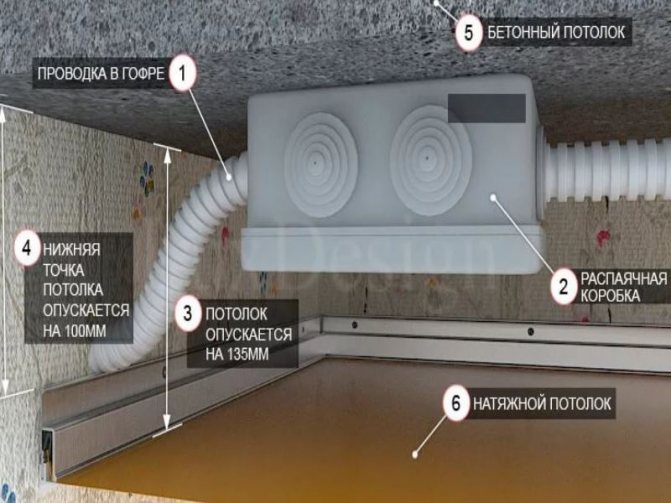

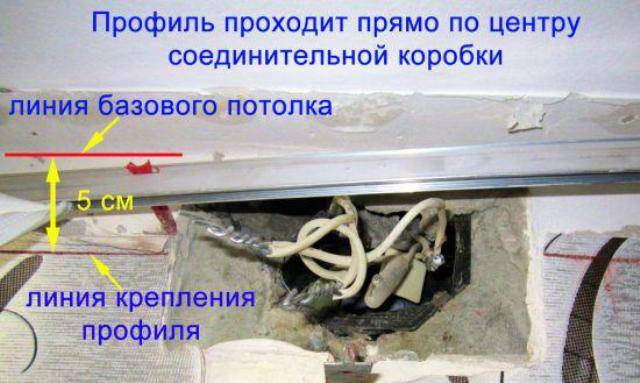

При размещении распределительных коробок руководствуются требованием пункта 2.1.23 ПУЭ. В нем сказано, что места, где производится соединение или ответвление кабелей и проводов, должны быть доступны для обслуживания и осмотра.
Следовательно, распределительные коробки располагаются ниже подвесного или натяжного потолка. Однако согласно пункту 526.3 ГОСТ Р 50571.5.52-2011 исключение допустимо для соединений, выполненных сваркой, опрессовкой или пайкой.

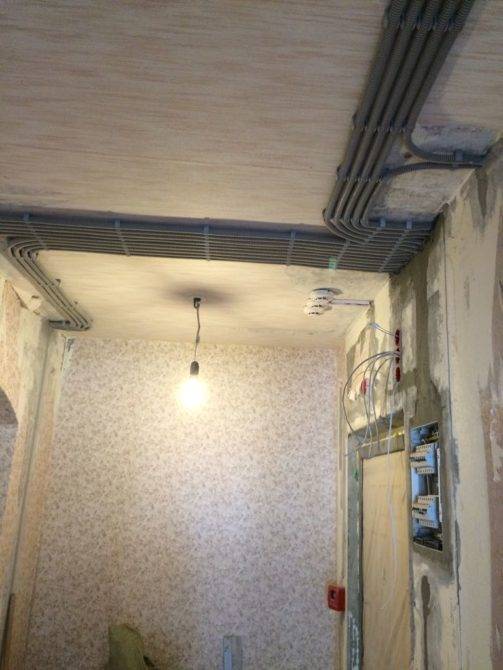

Проводка в квартире под натяжным потолком
Серьёзный ремонт в квартире, и тем более ремонт в новостройке, не обходится без полной или частичной замены электропроводки. В случае с новостройкой, электропроводку чаще монтируют наново и прокладка кабеля в квартире под ключ распространенный вариант.
Выбор способа монтажа электрической проводки для заказчика небольшой. Это скрытая проводка в ограждающих конструкциях (стен, пола, потолка) или наружная проводка по тем же конструкциям и их комбинации.
В таком выборе очевиден приоритет заказчика в пользу скрытой проводки. Она не видна, не мешает дизайну и оформлению, сравнительно безопасна. Выбирая скрытую проводку заказчика, как правило, не смущает больший объем работ, шум и грязь при штроблении, неудобство обслуживания и возможность повредить проводку при сверлении стены.
Напомню, что скрытая электропроводка допустима в негорючих ограждающих конструкциях помещения (бетон, кирпич), в штукатурном слое, в стяжке с укрытием от 20-30 мм.
Прокладка проводки под потолком, в том числе для подсветки, относится к скрытой проводке. Использование специальных кабелей позволяет не защищать их трубами и электротехнической гофрой, однако требуется обеспечить замену кабелей (пуэ 7.1.38).

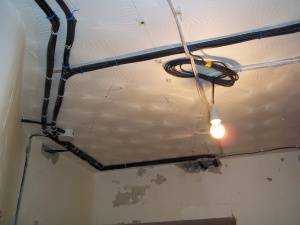

В противоположность скрытой проводки, наружная проводка монтируется поверх ограждающих конструкций. Наружная проводка может быть скрытой (например, в коробе) или открытой. Скрытая наружная проводка обязательно защищается трубами, гофротрубой, кабель каналами или лотками.
Для современной квартиры наружная проводка, как «бельмо в газу»: она видна, она мешает, она не нужна
Не важно, что стоимость наружной проводки гораздо меньше, заказчик не хочет её видеть и точка
Выход из такой ситуации, а также ситуации, когда штробить стены нельзя есть. Нужно использовать наружную проводку в гофре или трубах и укрывать её конструкционными элементами отделки, в частности натяжным потолком.

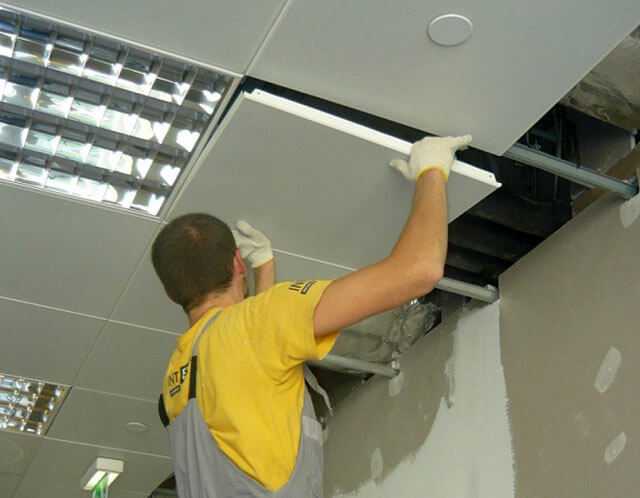

Потолочные конструкции кассетного типа
Преимуществом кассетных потолков является свободный доступ к любому участку базовой поверхности. Этим кассетные конструкции выгодно отличаются от других видов декоративных потолков. Следовательно, можно не выносить распределительные коробки за пределы конструкции, а вся проводка может быть спрятана за подвесным потолком.
При монтаже проводки открытым способом для фиксации труб используют хомуты или скобы.
Монтаж скрытого типа помогает решить проблему, как спрятать проводку на потолке, и требует соблюдения нескольких условий:
- На железобетонных перекрытиях следует прокладывать кабель с помощью металлических или гофрированных труб.
- На деревянных перекрытиях применяют стальные трубы.
Можно ли делать проводку в квартире под натяжным потолком
Монтировать электропроводку в запотолочном пространстве можно и нужно
Важно только, чтобы проводку кабеля под натяжным потолком делал работник, одинаково хорошо знающий правила монтажа электричества и особенности сборки несущего каркаса. Только в этом случае можно избежать неприятных ситуаций, например, когда рабочие пробили проводку при монтаже натяжных потолков

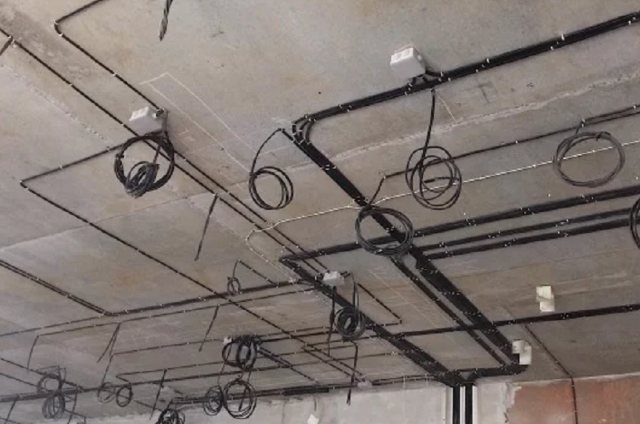

Монтаж проводки жгутами поможет не запутаться
Существует два варианта прокладки провода:
- Скрытый монтаж, или заделка жгута в толщу чернового потолка. Вариант не самый удачный, но к нему вынужденно приходится обращаться, когда высота запотолочного пространства слишком мала для полноценного поверхностного монтажа;
- Схема наружной укладки в защитной оболочке или трубе. Данный вариант крепления проводки к потолку под натяжной потолок оказывается наиболее безопасным и менее трудоемким в реализации.
Первая схема дает возможность использовать естественные возможности потолочного перекрытия. Разумеется, штробить ниши в бетонной плите никто не будет, но заложить провод в защищенной оболочке в промежуток между балками в частном доме вполне реально. Правда, линии укладки все равно приходится маркировать на черновом потолке, чтобы в дальнейшем знать, где и как уложен провод.
Второй вариант хорош тем, что вся разводка остается на поверхности перекрытия. Зачастую мастера, чтобы не гадать и вспоминать, как и что было уложено за виниловой пленкой или тканью, предпочитают сделать фото проводки под натяжным потолком. Будет хорошим дополнением к составленной хозяевами схеме укладки.
Все пересечения и повороты под прямым углом, коробки коммутации проводов приходится прятать за натяжным потолком
Факторы, влияющие на порядок прокладки электропроводки
На процесс прокладки разводки по основному потолку влияет тип поверхности и материал, из которого он состоит. Если поверхность потолка деревянная, то для прокладки электропроводки надлежит воспользоваться предназначенными для этого стальными трубами, по которым можно тянуть один или несколько кабелей тщательно изолированных друг от друга. Дерево, как известно материал горючий, поэтому необходимо изолировать от него все нагревающиеся приборы и проводку, не пренебрегая правилами пожарной безопасности. Распределительные коробки также должны быть максимально безопасны.
Монтаж производим в следующем порядке. На потолке определяем конфигурацию трасс кабеля, делаем разметку, устанавливаем распределительные и проходные коробки. Нарезаем трубы по длине, фиксируем их по заданным меткам на потолке с помощью специальных крепежных клипс, после этого воспользуемся сваркой для соединения всей конструкции. Работая со сваркой, помните о технике безопасности, особенно вблизи горючих поверхностей. Теперь можно протянуть кабель через трубки от коробок, не забывая оставлять на концах выводы (200-250 мм), чтобы потом распаять их в коробках, затем нужно спаять жилы кабелей в коробках и хорошенько их изолировать.
Проводка под натяжным потолочным покрытием на металлической конструкции, также производится с соблюдением ряда правил. Металл хорошо проводит электричество, поэтому электропроводку следует размещать в специальных пластиковых кабель-каналах или трубах, распределительные коробки также подбирайте из электротехнического пластика. Монтаж кабель каналов и протяжка проводки осуществляется в том же порядке, что и в случае с деревянными поверхностями, за исключением сварки, которая в этом случае не используется. Вся конструкция соединяется с помощью гофры и крепится к потолку.
Если потолок помещения представляет собой железобетонную плиту, в которую встроены технологические каналы для прокладки электропроводки, нужно помнить, что в таких каналах имеются грудки бетона, которые могут помешать прокладке кабеля. В таком случае лучше воспользоваться способом наружной протяжки, прямо по поверхности бетонного потолка. Это касается в основном старых домов «советской» постройки. В новостройках же перекрытия устроены по-другому, в них, как правило, заранее проложены электротехнические коммуникации, которыми можно воспользоваться, не тратя лишнее время и материалы.
В заключение следует отметить, что процесс монтажа проводки с натяжным потолком можно осуществить самостоятельно без посторонней помощи. При этом следует помнить о нескольких несложных вещах. Выбирайте кабель с сечением, которое больше расчетного, так сказать с запасом, не жалейте изоляционных материалов, помните о правилах техники безопасности при производстве монтажа и все у вас получится в лучшем виде.
Интересное:
Зачем нужна маскировочная декоративная лента для натяжных потолков
Установка натяжных потолков без газа
Как приклеить потолочный плинтус к натяжному потолку?
Для чего используется клей для натяжных потолков?
Зачем нужна тепловая пушка для установки натяжных потолков?
Комплектующие для натяжных потолков – что нужно для монтажа?
Сравнение затрат
Прокладка кабеля по потолку
Для более наглядного сравнения затрат рекомендуется рассматривать все на конкретном примере.
Во время замены электрических коммуникаций в четырехкомнатной квартире с установкой традиционного распределительного щитка, не оснащенного несколькими автоматами, и при прокладке токопроводящих жил в стенах и по полу, потребовалось 2045 метров проводов. В это число входит подключение осветительных приборов, розеточных групп, слаботочки. Стандартный минимальный набор, требуемый для проведения новой проводки.
Если проведена электрика по потолку, при аналогичном количестве розеток, осветительных приборов потребуется почти на 500 метров провода больше.
Таблица сравнения требуемых расходных материалов:
| Расходные материалы | Проводка по полу, метры | Проводка по потолку, метры |
| NYM 3*6 | 15 | 18 |
| NYM 3*4 | 70 | 70 |
| NYM 3*2,5 | 610 | 810 |
| NYM 3*1,5 | 600 | 780 |
| NYM 5*1,5 | 100 | 140 |
| ПВ3 1*4 | 55 | 55 |
| ПВ3 1*6 | 45 | 45 |
| TV кабель | 100 | 100 |
| UTP кабель | 450 | 470 |
При этом отличие ограничивается не только количеством материала, но и необходимостью штробления стен для большего метража. А это влечет за собой дополнительное время, силы и финансовые затраты.

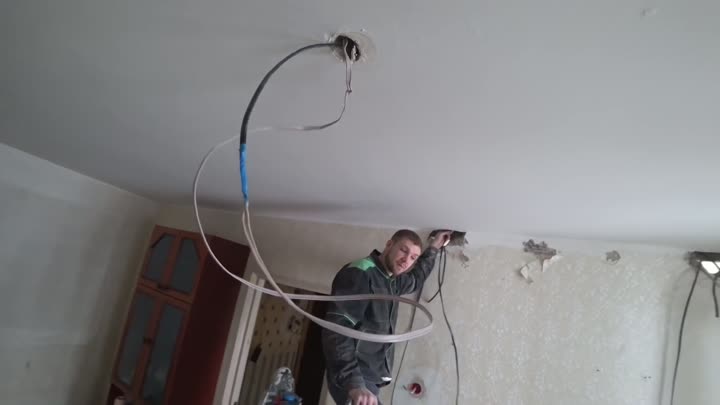

Как под натяжным потолком поменять проводку
Чаще всего приходится ремонтировать и менять кабели, уложенные в гофровый рукав, со скрученными и срощенными жилами. Иногда мастера пытаются экономить на проводке и, вместо одного цельного провода, выполняют скрутку из двух кусков.
Со временем такой контакт нарушается, и один-два светильника на натяжном потолке начинают периодически гаснуть без видимых причин. Если через 1-2 часа освещение натяжной облицовки восстанавливается, значит, диагноз подтвержден.
Заменить можно жгут целиком или только одну скрученную жилу, чаще выбирают второй вариант. Для этого обесточивают освещение в комнате или в квартире, раскрепляют контакты на дефектной жиле и привязывают к концу, свисающему с натяжного потолка, тонкую стальную струну. Провод вытягивают небольшими переходами, а к струне крепят новую жилу и обратно затягивают в гофр.
Затягивание нового кабеля
Такая замена возможна лишь для медной проводки, при условии наличия в разводке не более одного поворота под прямым углом. В остальных случаях приходится вытаскивать весь жгут или демонтировать гофр целиком.
Эксплуатационные проблемы
Электрические кабели требуют к себе должного внимания. О них нельзя забывать в период ведения ремонтных работ.
В противном случае повышается риск возникновения следующих неприятных ситуаций:
Монтажный багет расположен неправильно. Установщики должны придерживаться технологии. Если монтажный профиль пересекает распределительную коробку, то ее дальнейшая эксплуатация считается невозможной. Такая ошибка чаще всего допускается при установке натяжных потолков.
Для правильного выполнения работ у монтажников должно быть в наличии специальное оборудование
Среди всего арсенала особое внимание следует уделить детектору скрытой проводки. В противном случае работник может засверлить в кабель, который находится под напряжением
Ситуация не только опасна, но также не позволит проводить эксплуатацию электрической системы в будущем.
Проблема также гарантированно возникнет, если при разводке кабелей не использовать специальные гофрированные трубы. Вариант может использоваться только в низковольтной системе. Однако дополнительно в нее придется подключить трансформатор для понижения. Напряжение может составлять не более 24 вольт. В противном случае повышается риск возгорания. Избежать аварийной ситуации поможет применение гофры.
Для предотвращения неприятной ситуаций в период эксплуатации рекомендуется до начала монтажных работ найти проводку на полотке. В противном случае через определенный период времени придется демонтировать полотно.
На этапе проектирования следует провести тщательную разметку. Монтаж лучше всего делать на уровне выше коробки с распределительными кабелями.
Основная суть статьи
- Эффективность и эстетичность системы освещения натяжного потолка зависят от качества выполнения электромонтажных работ. Натяжное ПВХ-полотно – декоративный элемент отделки, диктующий индивидуальные требования к монтажу под ним электропроводки.
- Особенности монтажа электропроводки под систему освещения натяжного потолка обусловлены не только низкой термостойкостью ПВХ-оболочки, недоступностью ремонта контура после установки плёнки, но и разницей в противопожарных требованиях в зависимости от материала несущего основания. Поэтому технологии электромонтажных работ на бетонных и деревянных потолочных основаниях отличаются друг от друга.
- Самостоятельное выполнение электромонтажных работ без наличия профессиональных навыков категорически не рекомендуется, последствия не предсказуемы – от порчи материала до электротравмы и пожара.
- Система освещения натяжного потолка, рассчитанная на 12 В, является разумной и эффективной альтернативой привычному оборудованию на 220 В.
Выбор материалов для проводки
Процесс и метод работы по монтажу электропроводки во многом зависит от материала потолочного покрытия. Также, от базовой поверхности зависит и то, какие материалы будут применяться.
Железобетон
Является одним из самых распространённых материалов, которые используются при возведении многоэтажек. В таких случаях, электропроводка под натяжным потолком проводится через каналы, или просто закрепляется к поверхности. В качестве крепёжных материалов, рекомендуется применять пластиковые коробы и трубы.
Металл
При выполнении монтажа проводки по металлической поверхности очень важно додерживаться требований нормативных документов, так как металл является хорошим проводником электричества. В качестве материалом для труб рекомендуется использовать электротехнический пластик. Распределительные коробки нужно выбирать из этого же материала
В особых случаях, когда использование электротехнического пластика не допускается, монтаж проводки осуществляют в стальных трубках
Распределительные коробки нужно выбирать из этого же материала. В особых случаях, когда использование электротехнического пластика не допускается, монтаж проводки осуществляют в стальных трубках.
Дерево
Перекрытия из бруса довольно часто встречаются в частных домах и дачах. Так, как дерево является горючим материалом, необходимо провести изоляцию кабеля от него. Для этого, лучше всего подойдут гофрированные стальные трубы. Распределительные коробки должны быть огнеупорного типа. Чтобы закрепить трубы к дереву, можно использовать вертикальные подвесы или пластиковые стяжки.
Гипсокартон
Среди положительных моментов, можно выделить негорючесть и непроводимость электрического тока. Гипсокартон является довольно хрупким, поэтому, рекомендуется устанавливать только пластиковые коробы с большим количеством точек крепления, для равномерного распределения веса по потолку. Также можно вынести коробы за пределы конструкции, чтобы иметь доступ к ним при проведении ремонта.
Пожаро- и электробезопасность деревянного дома
Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

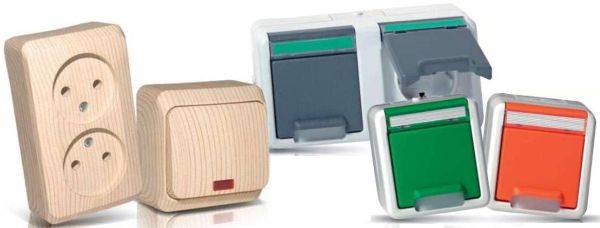

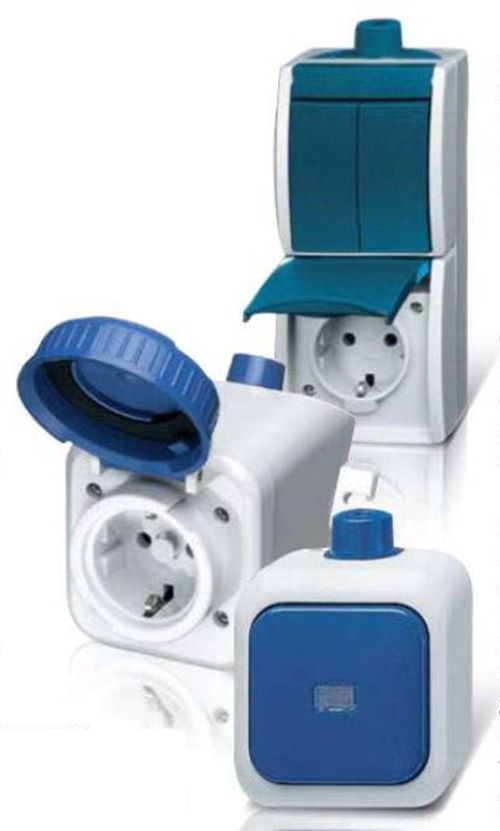

Пылевлагозащищённые электроустановочные изделия для наружного монтажа
В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

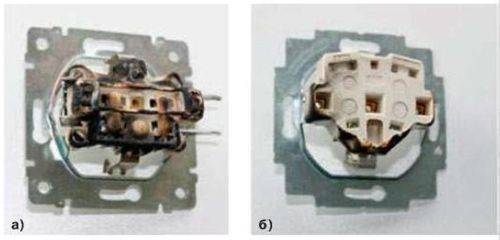

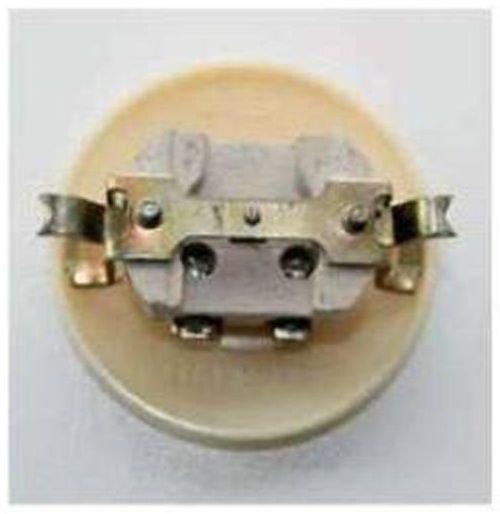

Розетка на керамическом основании
На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.
Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика
К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.
Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:
- При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
- Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
- Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.
Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия
Как провести проводку под натяжным потолком своими руками
Использование пластиковых коробов считается не самым удобным решением, хотя их использование допускается при условии, что сама проводка собрана на основе кабелей ВВГнг-LS или их аналогов. Короб можно применять для низковольтного телефонных и компьютерных сетей, тем более что они всегда укладываются транзитом через натяжной потолок и выводов не имеют.
Короб поможет вывести общий жгут проводов из запотолочного пространства на стену к распредкоробке. В этом случае потребуется лишь в месте вывода подклеить рамкой край натяжных потолков, чтобы обойти короб под проводку.

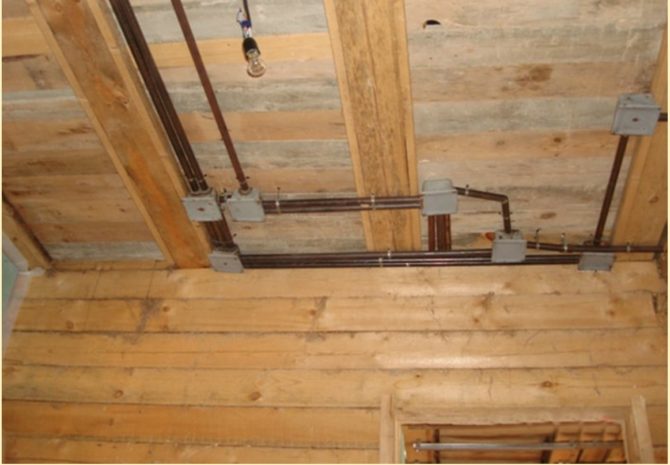

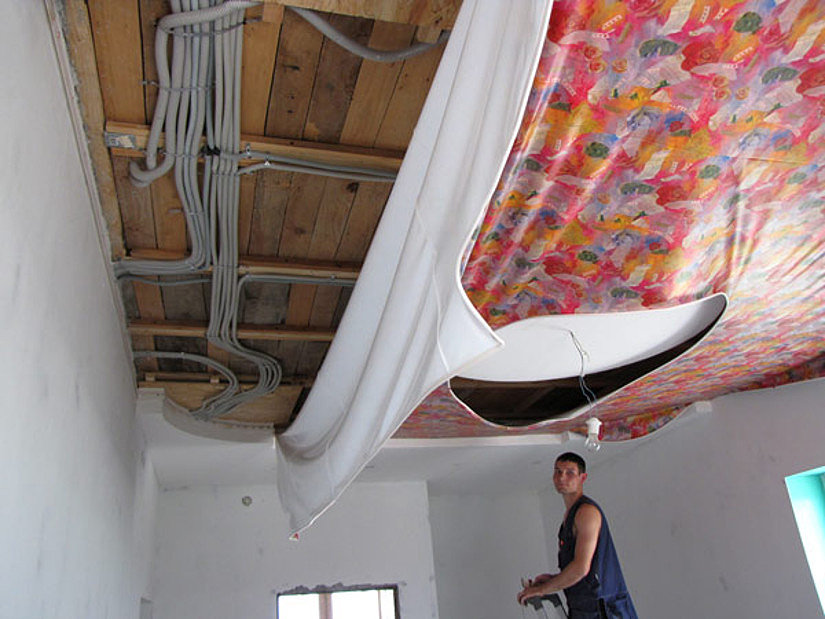

Как сделать проводку под натяжным потолком на деревянное основание
Чаще всего укладку силовых проводов на перекрытии из дерева выполняют в гибком металлорукаве. Это тот же гофр, но изготовленный из металлической ленты. Подобное решение имеет смысл, если кабеля оборудованы негорючей оболочкой. Для обычных проводов нужно будет делать обмотку из стеклоткани, или еще хуже — укладывать проводку в стальные трубы.
Металлорукав предохраняет жилы только от механического повреждения, например, при прокладывании сети между отдельными конструкциями из бруса и досок.
Самый простой способ заключается в том, чтобы установить поверх дерева металлический профиль, по которому нашивают полоски из огнестойкого гипсокартона. На собранной негорючей подкладке укладывают жгуты проводки, после чего фиксируют провода хомутами из негорючего и непроводящего материала.
Важно! Все соединения и точки сращивания должны быть установлены в эбонитовых коробках. Подвешивание проводки на металлическом профиле под деревянным потолком

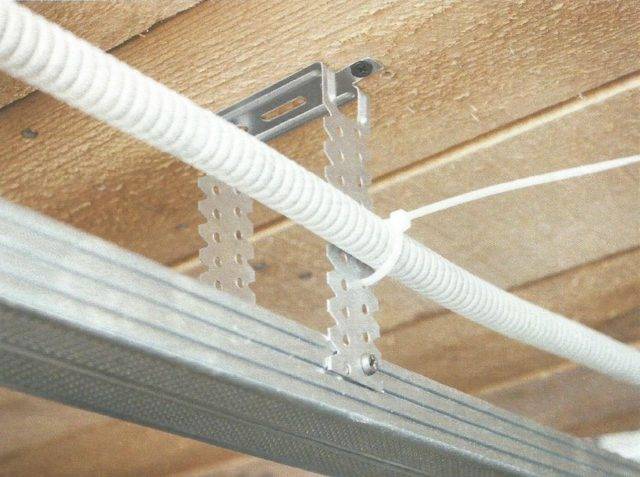

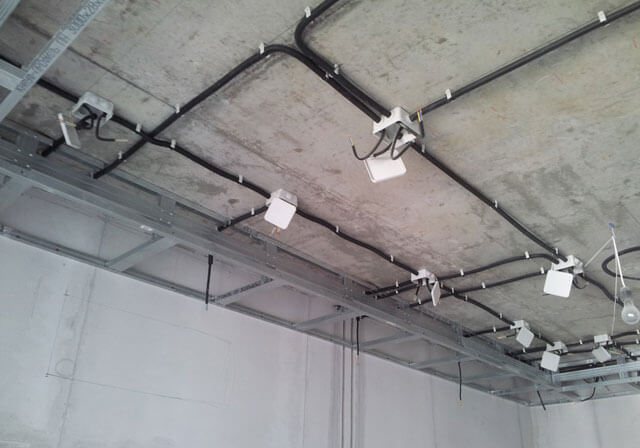

Подвешивание проводки на металлическом профиле под деревянным потолком
Как проложить проводку под натяжным потолком на металлическое основание
В процессе укладки проводов зачастую приходится решать проблему провисания проводки. Один из способов предполагает использование металлического потолочного профиля, шириной 38 или 60 мм. Кроме того, металлическая рейка одновременно используется в качестве закладной основы для крепления потолочных подвесных светильников.
Для того чтобы уложить проводку на металл, достаточно одеть ее в пластиковый гофр, после чего пучки проводов перевязываются полипропиленовыми хомутами и подвешиваются к профилю.
Если высота запотолочного пространства невелика, а вес жгутов проводки значительный, то пучки проводов можно закрепить на металлических ленточных подвесах.

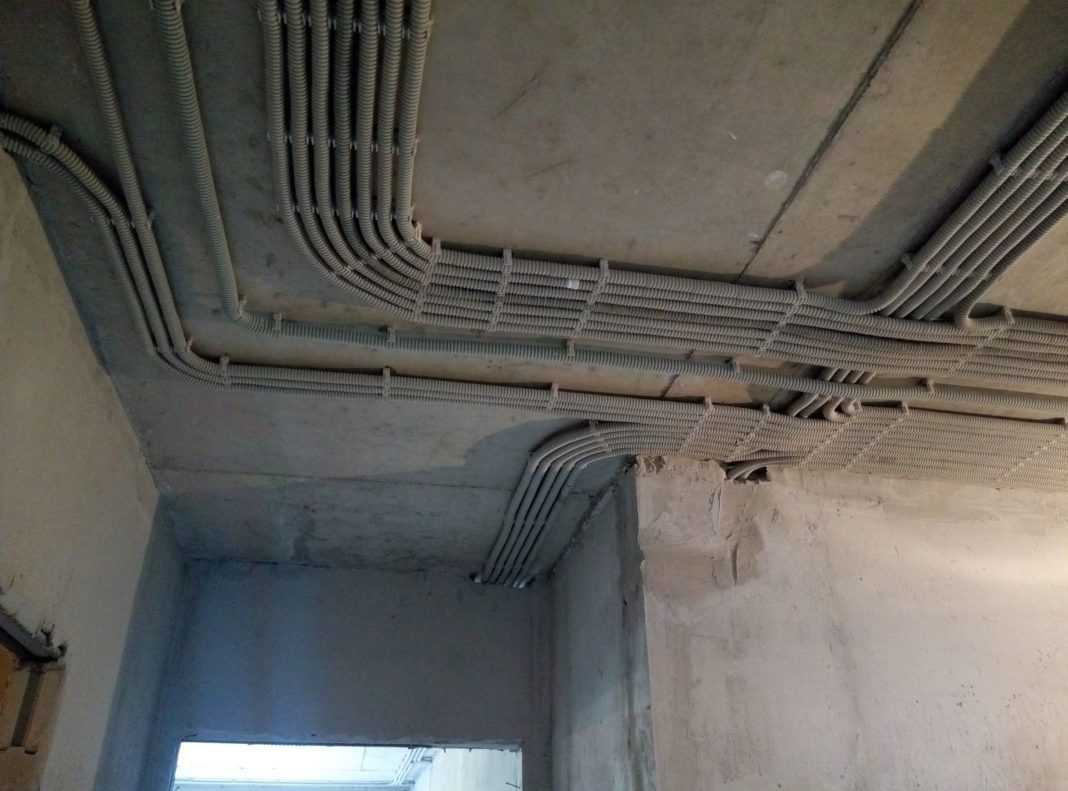

Как сделать проводку под натяжным потолком на железобетонное основание
Примерно две трети всех виниловых и тканевых облицовок устанавливается на бетонные перекрытия. Так как бетон, в отличие от древесины, хорошо держит влагу, не деформируется и не дает усадку даже через несколько десятков лет, то процесс монтажа существенно упрощается. Нет необходимости делать компенсационные петли, как в случае с деревянным потолком, или подвешивать проводку на диэлектрических петлях, как в случае металлического основания. Большую часть работ можно выполнить еще на этапе подготовки.
Первоначально, до обустройства проводки над натяжным потолком, бетон нужно «подлечить» — затереть дыры и стыки между плитами. Далее выполняется разметка. Можно использовать размеры со схемы, но чаще всего измеряют рулеткой «вживую» расстояние между точками установки светильников, поворотами и центральной линией укладки жгутов. Приходится учитывать тот факт, что в строительных работах проводка укладывается по прямым линиям с поворотами под прямым углом.

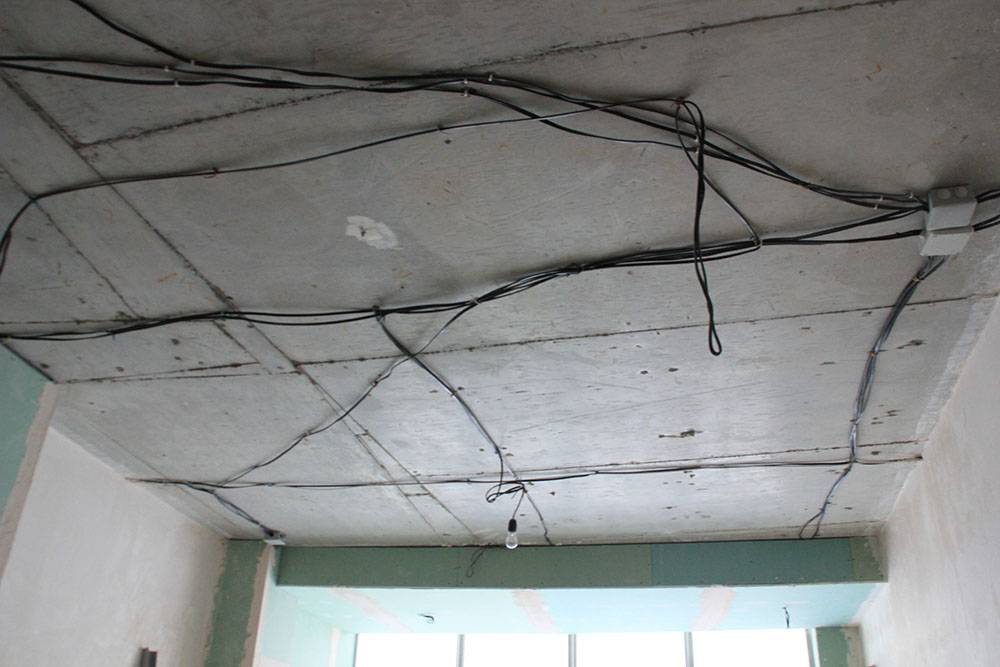

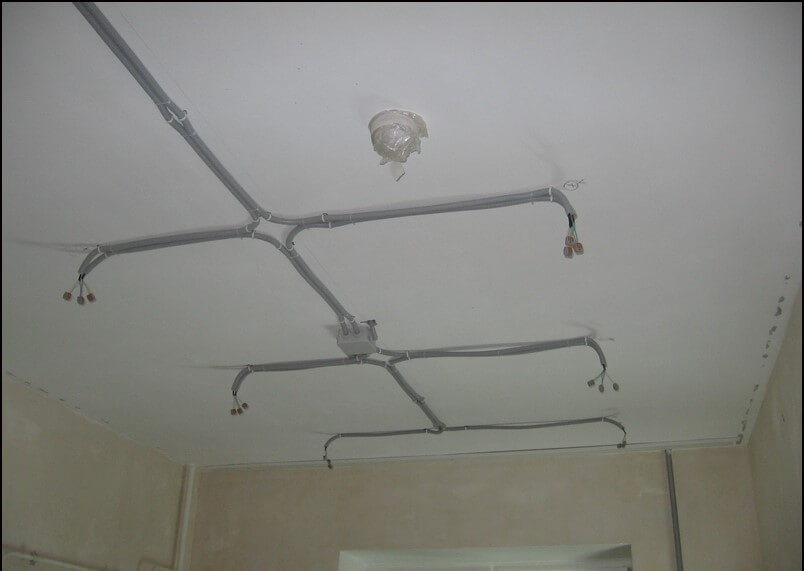

Проводку можно собирать из жгутов в гофре и открытых проводов
Далее необходимо сформировать жгуты. Для этого собирают в пучок необходимое количество проводов. Длина данного участка проводки выбирается на 30-40 см больше, чем теоретический размер по схеме. Этот запас необходим для подрезки контактов и подключения к светильникам на натяжном потолке.
Следующим этапом нужно затянуть проводку в гофру. Для этого используют тонкую стальную проволоку, ее пропускают через трубу, привязывают к концу жгута, и таким способом протягивают кабели через пластиковый чехол. На боковой поверхности гофра вырезают отверстия, через которые вытягивают провода ответвления.
После того как каркасная основа натяжного потолка будет собрана, нужно закрепить жгуты на бетон. Для фиксации используют полипропиленовые хомуты. Потребуется лишь засверлить в бетонной плите отверстие под пробку и саморезом прикрутить пластиковое полукольцо. Завершающим этапом защелкиваем гофр с проводкой и цветным маркером отмечаем на распредкоробке клеммы для подключения электричества.
Выбор материала
Выбор материала означает выбор материалов каналов для будущей проводки. Выбор материала диктуется в первую очередь материалом потолка, но иногда может диктоваться и личными предпочтениями в плане удобства работы и цены расходников.
Материалы для канала электропроводки:
- Металл. Стальные и электротехнические трубы довольно безопасный способ прокладки кабеля. Этот материал отличается устойчивостью к искрам от возможного замыкания, а потому наиболее безопасен. Минусом является необходимость сварки труб, вес конструкции и цена. К тому же, такие каналы достаточно тяжело монтировать в одиночку, потребуется как минимум один напарник для надежного крепления канала.
- Пластик. Пластик относительно спокойно относится к искрам. Конечно, он менее устойчив, чем металл, но при этом дешевле и проще в монтаже. Поэтому пластиковые распределительные коробки и монтажные каналы можно считать наиболее популярными на сегодняшний момент.
- Металлическая гофра. Гофра – это тонкая алюминиевая фольга, свернутая «гармошкой». В нее легко спрятать кабель, но есть некоторые нюансы, которые существенно ограничивают использование гофры. Дело в том, что при использовании любого другого материала, проводку в канале при необходимости можно заменить, протянув провод от одного распределительного короба до другого. А с гофрой так поступить не получится, так как под воздействием штукатурки мягкий материал сомнется. То есть гофру можно назвать промежуточным решением между канальной и безканальной проводкой. Но при этом гофра проста в монтаже и незаменима при монтаже проводки на деревянном потолке.
- Керамические расходники. Керамика достаточно скудно представлена на российском рынке расходников, тем не менее она есть. При этом такие расходники имеют преимущества металла, при малом весе и простоте монтажа. В качестве минусов можно назвать редкость в магазинах, достаточно высокую стоимость и хрупкость элементов.
Канал из металлической гофры
Что касается материала провода, то марка и сечение подбирается по таблицам в соответствии с планируемым напряжением и количеством потребителей. Нагрузка всегда планируется на наихудшее условия, то есть подбирать провод нужно исходя из утверждения, что все розетки и люстры будут работать одновременно.
