Специфика самостоятельного выполнения работ
Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:
- Произведите разметку периметра, очистите площадку.
- Удалите плодородный слой грунта толщиной 0,3–0,4 м.
- Подготовьте песчаную подушку толщиной 20 см.
- Уложите дренажные трубы для осушения участка.
- Постелите геотекстильную ткань.
- Произведите монтаж инженерных коммуникаций.
- Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
- Установите опалубку по контуру будущего основания.
- Уложите двумя слоями листовой пенополистирол.
- Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
- Выполните монтаж отопительных магистралей.
- Проверьте воздухом герметичность теплового контура.
- Забетонируйте контур обогрева бетоном марки М400.
- Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
- Увлажняйте бетонный массив для сохранения влаги.
После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.
Основные этапы установки УШП фундамента
Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.
УШП своими руками, пошаговая инструкция:
- Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
- Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
- В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
- Монтируется система дренажа.
- Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
- Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
- Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
- Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.
Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.
Плюсы и минусы
Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).
Достоинства
Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:
- при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
- в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
- монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
- еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
- такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.
Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.
Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.
Недостатки
Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:
- невозможность обустройства подвального помещения;
- слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
- сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).
Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

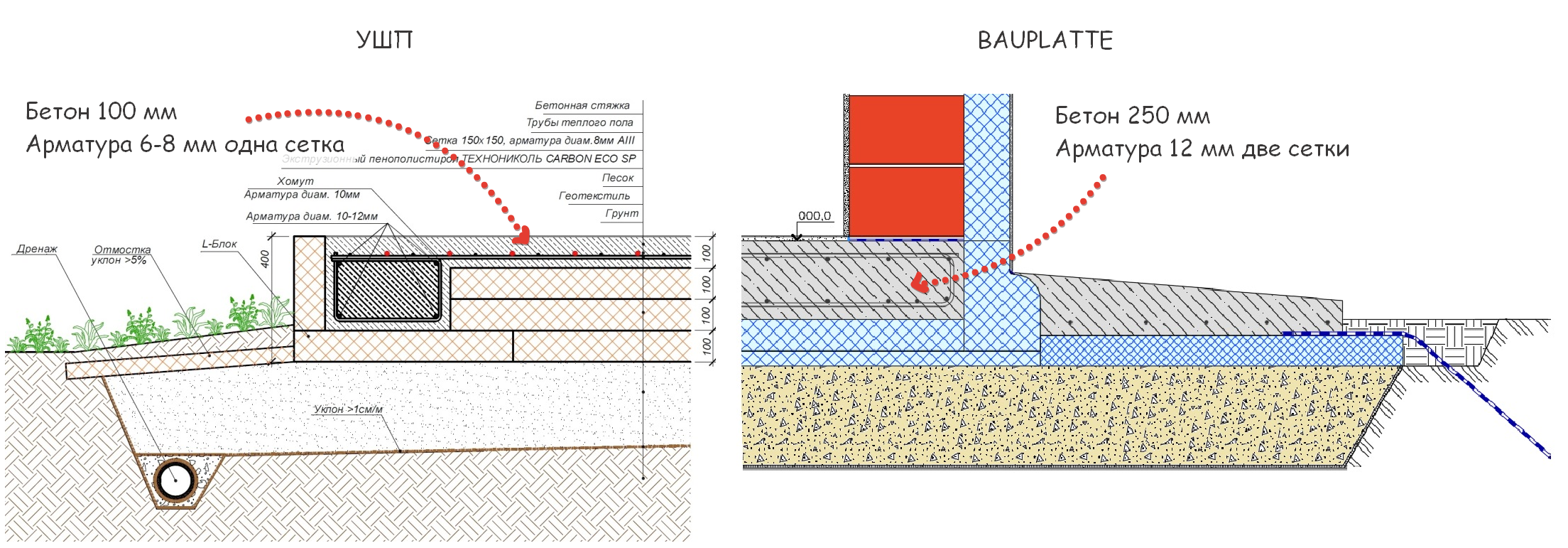

УШП или монолитная плита – что лучше
Итак, чтобы выбрать, какой тип фундамента вам подойдет: УШП или монолитная плита, нужно оценить их с точки зрения нескольких критериев:
- Время, которое вы планируете отвести под строительство. Если вы собираетесь растянуть его – выбирать УШП однозначно не стоит. А если вы хотите сразу «убить нескольких зайцев». То УШП в этом случае подойдет идеально: вам не придется отдельно прокладывать коммуникации.
- Если для вас имеет значение инертность (скорость прогревания и остывания теплого пола) – тут также однозначно выигрывает УШП. Хотя пол нагревается дольше, он также намного дольше остывает.
- Температура пола в помещениях первого этажа дома, построенного на УШП, будет одинаковой. Обычная же монолитная плита дает возможность раздельного регулирования температуры. Это может быть уместно, если вы собираетесь устроить на первом этаже прохладную кладовку.
В остальном можно сказать, что и тот и другой виды фундаментов прекрасно подходят для загородного строительства. Практически все распространенные мифы об УШП (о хрупкости всей конструкции, ненадежности системы труб и т.д.) связаны обычно с конкретными неудачно выполненными проектами.
В статье использованы фотографии с сайта.
Преимущества и недостатки
УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне
Это важно при отделочных работах и эксплуатации жилья
Плюсы применения технологии УШП фундамента:
- экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
- нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
- нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
- сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.
Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.
Технология изготовления фундамента
Преимущества и недостатки
Преимущества использования УШП фундамента:
Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.
Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.
Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.
Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.
Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.
- Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
- Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
- УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
- При устройстве такого фундамента исключается возможность возведения дома с подвалом.
Каковы плюсы УШП?
Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)
Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.
В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.

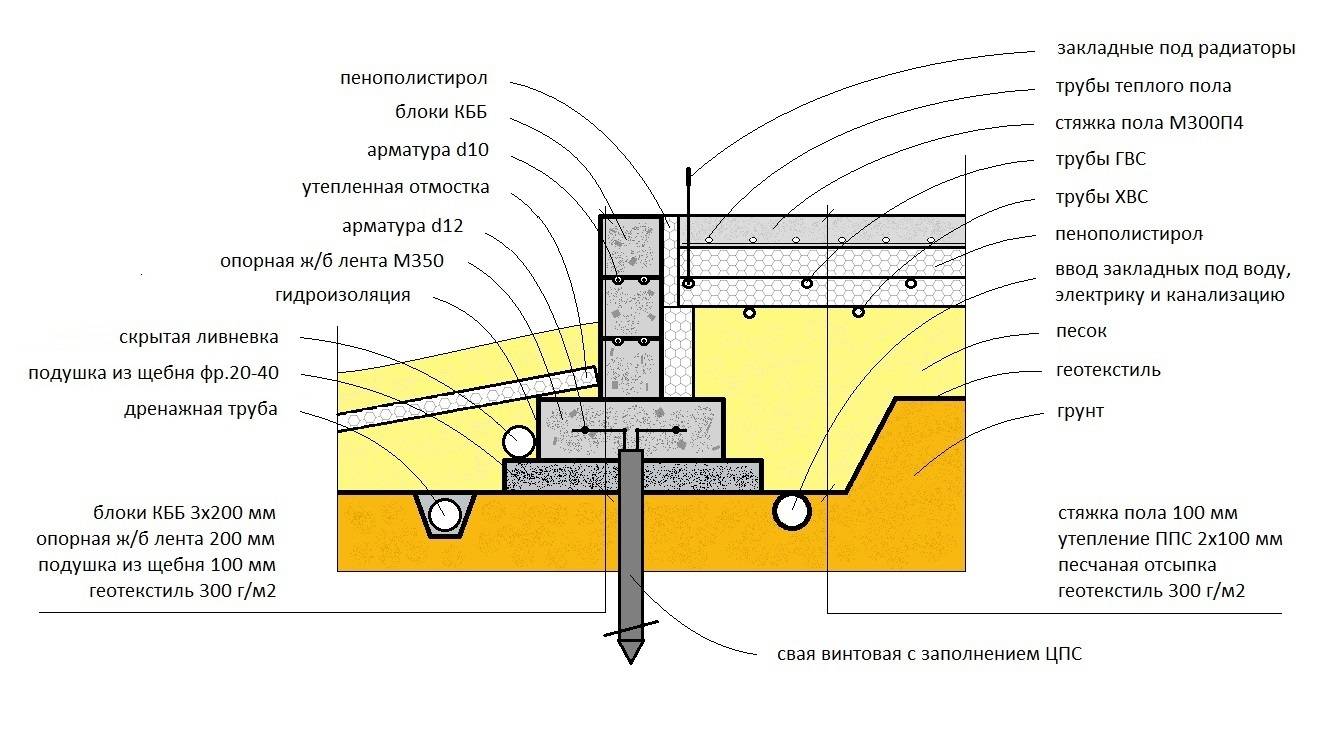

Принципы утепления фундамента и основания
В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.

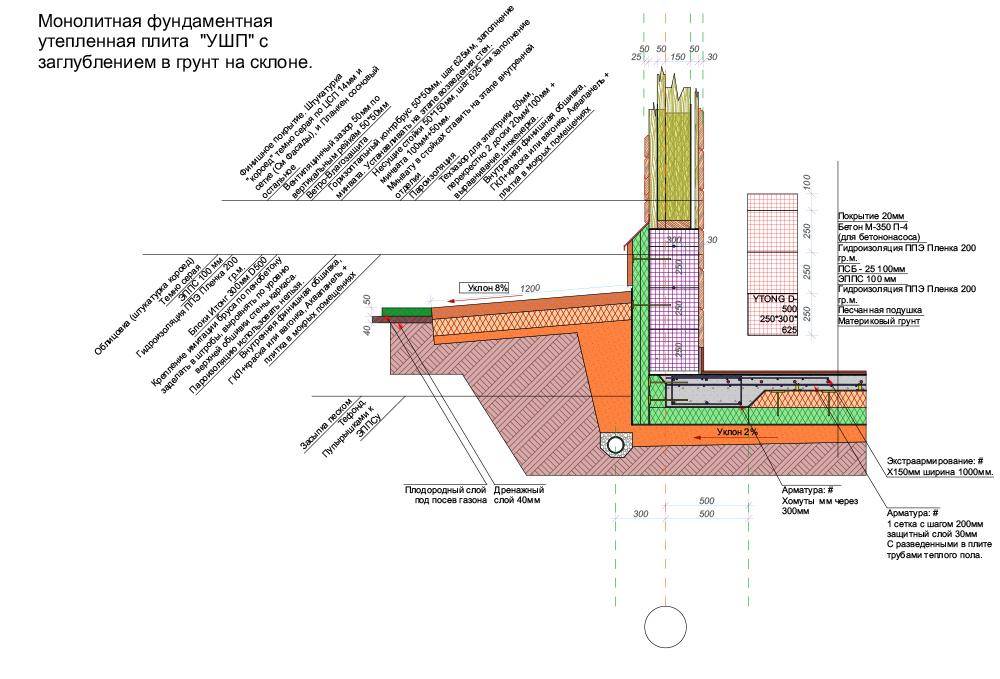

Для утепления УШП основания используются специальные плиты

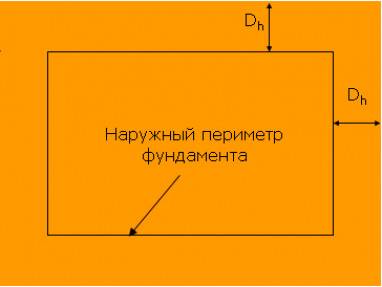

Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:
- толщина вертикального утеплителя (см);
- ширина теплоизоляционной юбки (м);
- толщина горизонтальных плит утеплителя вдоль стен (см);
- длина участков горизонтального утеплителя по углам (м);
- толщина горизонтального утеплителя по углам (см).
Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.
Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ºС, если ниже, то – 0,4 м.
Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:
df – толщина промерзания грунта в регионе строительства, м;
d – глубина заложения плиты, м;
δh – толщина горизонтального утеплителя.
Ушп фундамент – технология устройства основания своими руками
Дно котлована и траншеи, в которой будут уложены дренажные трубы, проверяется на горизонтальность с помощью нивелира или гидроуровня, накрывается специальной тканью – геотекстилем с повышенной плотностью – 200. Геотекстиль укладывается для разделения грунта и слоев щебня, песка, а также для укрепления основания и для отсечения капиллярного подъема грунтовой воды.
Поверх дренажной системы на геотекстиль, расстеленный на дне котлована, под фундамент типа ушп укладывается слой гравия, который также служит для укрепления основания. Гравийное основание также закрывается геотканью, после чего отсыпается 10 см песка – это оптимальный слой для разового прохода виброплитой, которая используется для уплотнения оснований под фундаменты.
При многослойной засыпке укладывается несколько слоев, пока не будет достигнут планировочный уровень. Таким образом, формируется песчаное основание под фундамент, которое необходимо выровнять в горизонтальной плоскости нивелиром, но если нет такой возможности, то обычным гидроуровнем. Толщина основания под фундамент из песка или гравия определяется на основании типа грунта, то есть зависит от его несущей способности. Это значение может находиться в пределах 300-600 мм:
Далее, после основательной трамбовки основания и удостоверившись в том, что горизонтальная поверхность ровная, можно начать монтаж внутренних коммуникаций.
Выставление опалубки из ЭППС/ПСБ
После этого на уже подготовленную площадку можно начинать выставлять по уровню несъемную опалубку, сделанную из пенополистирола. Это далеко не тот хрупкий пенопласт, который вы привыкли видеть в коробках из-под бытовой техники, ППС 14/35 по новому ГОСТу, тем более что ЭППС намного плотнее и являются долговечными. Из этого следует, что между бетоном и землей будет толстая прослойка из великолепного и плотного утеплителя. Это даст вам возможность отапливать дом, а не просто прогревать землю, находящуюся под ним.
Интересно то, что по устройство фундамента УШП пенопласт требуется для того, чтобы земля под домом не промерзала, а значит, не будет морозного пучения, опасных сдвигов фундамента, трещин в стене и остальных неприятностей. На этом же этапе следует начать закладывать трубы для канализации, делать ввод воды и электрокабеля, заземление. Чаще всего на этапе закладывания фундамента сразу же устанавливают септик или ЛОС, так что вопрос с канализацией будет решен в самом начале.
Добавим то, что наружная часть опалубки должна быть облицована при помощи плоского шифера. При строительстве он будет надежно защищать слой ПСБ от любых типов повреждений, а также его можно использовать и в будущем – вы можете просто окрасить его в требуемый цвет или покрыть штукатуркой-мозаикой и цоколь будет готов. Также к плоскому виду шифера удобно прикреплять цокольные панели.
Кстати, на счет высоты цоколя УШП (имеется ввиду высота от уровня земли до края плиты). Она будет небольшой – примерно 20 см, но это даже плюс – вам не нужно будет делать крыльцо со ступеньками при входе в дом. Но по желанию заказчика вы можете легко увеличить высоту. Лишний 0,1 метр можно будет добавить благодаря дополнительной подсыпки подушки, а еще столько же можно будет добавить при использовании дополнительного слоя утеплительного материала под плитой.
УШП: дорого или нет?

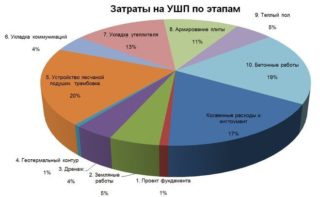

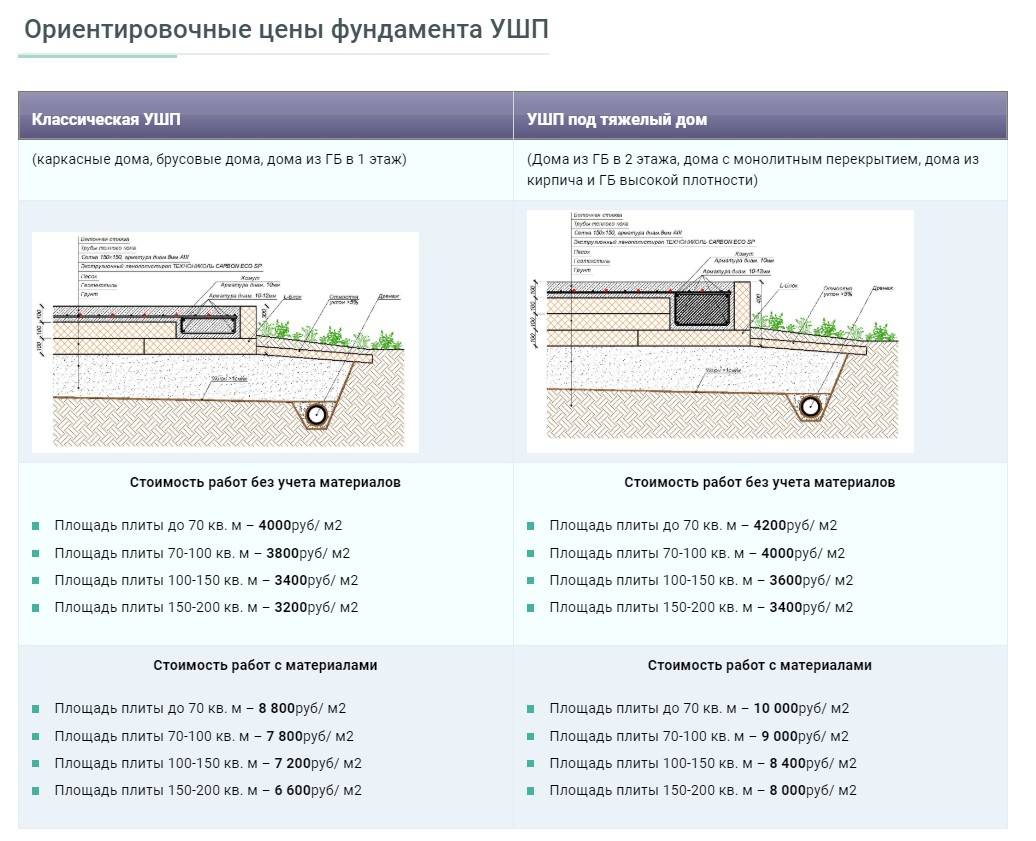

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным.
Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 – 1,5 млн руб.
Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

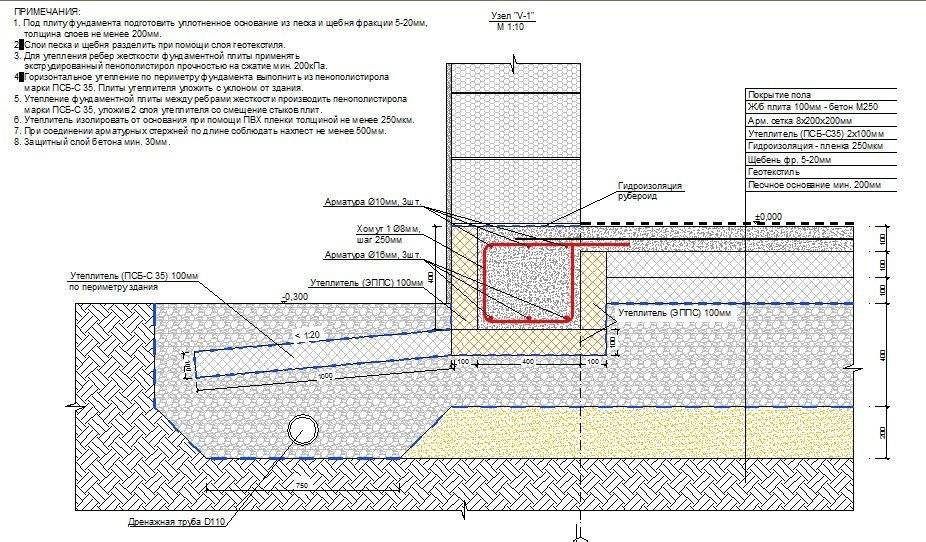

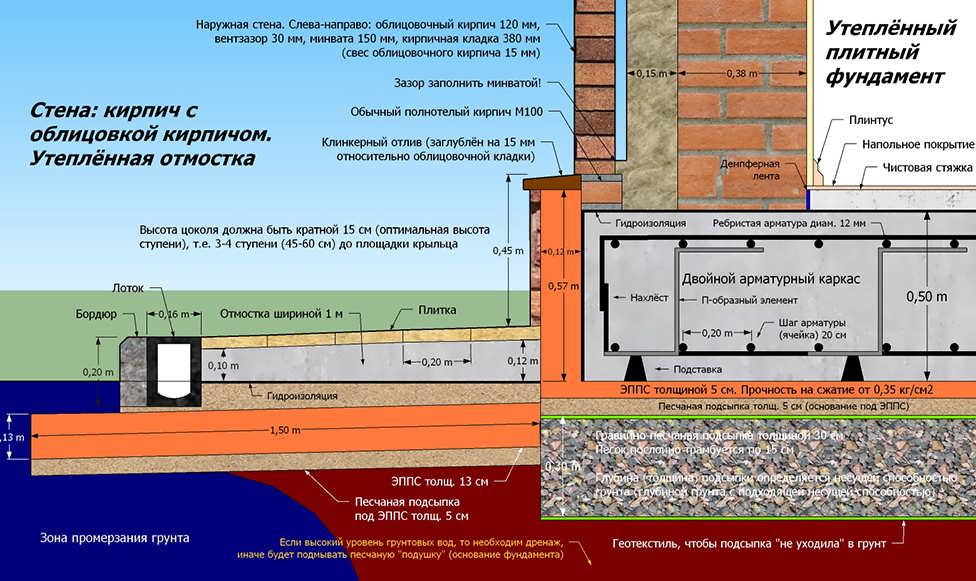

Конструкция фундамента УШП: фото изделия в разрезе

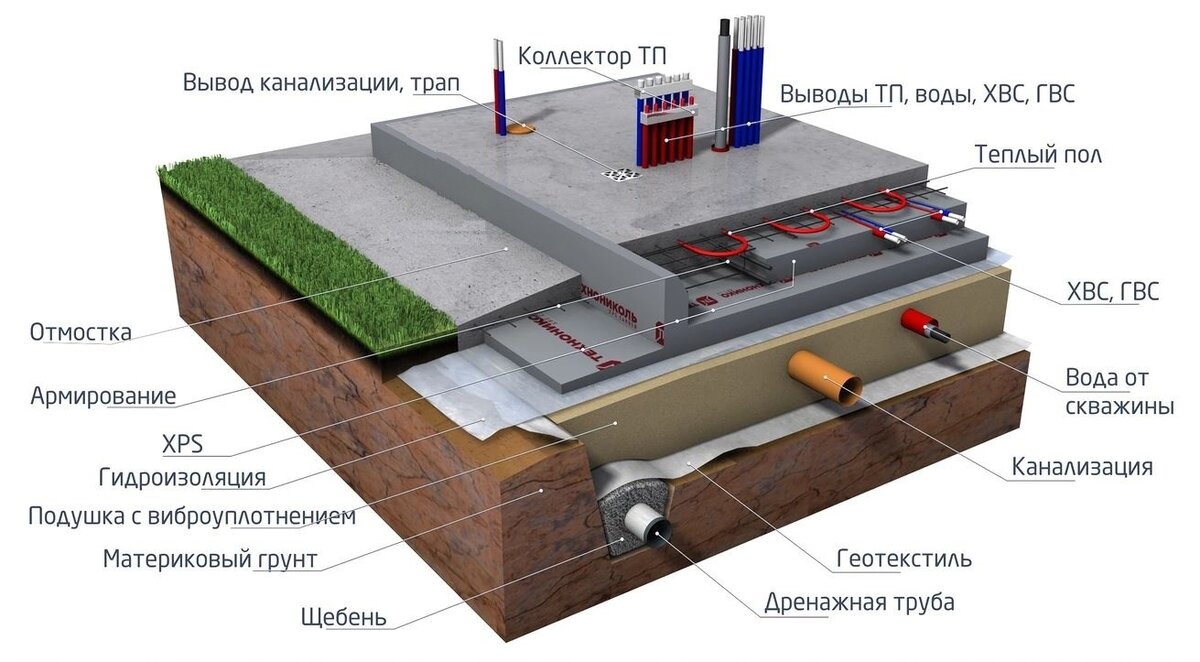

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:
бетонной заливки;

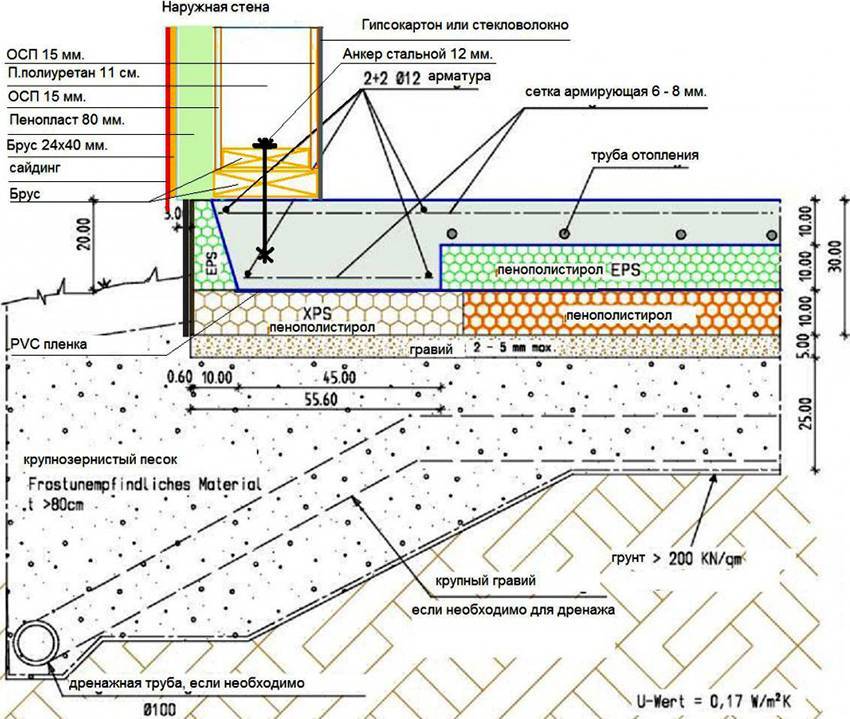

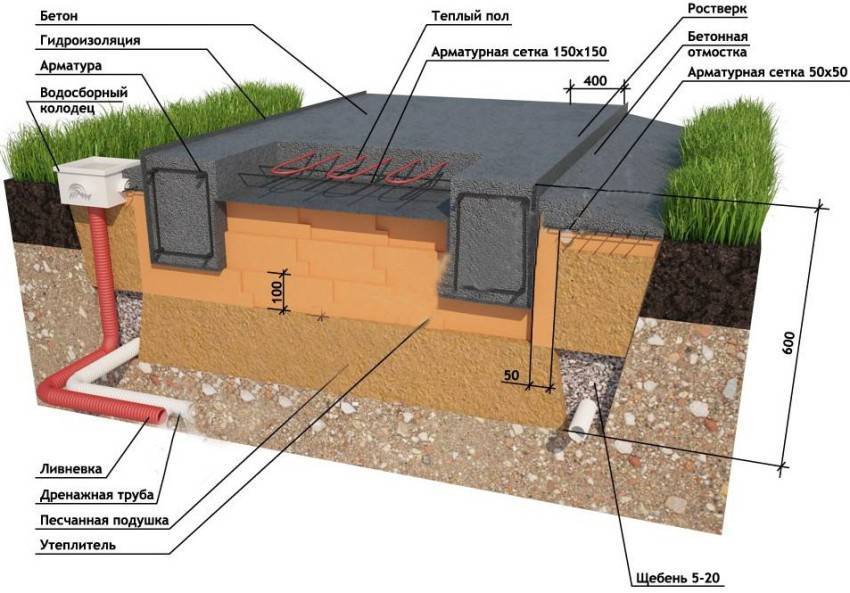

Шведская плита фундамент в разрезе
- армированного слоя;
- пласта амортизации;
- изоляционных слоев.
Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.
Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.
Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

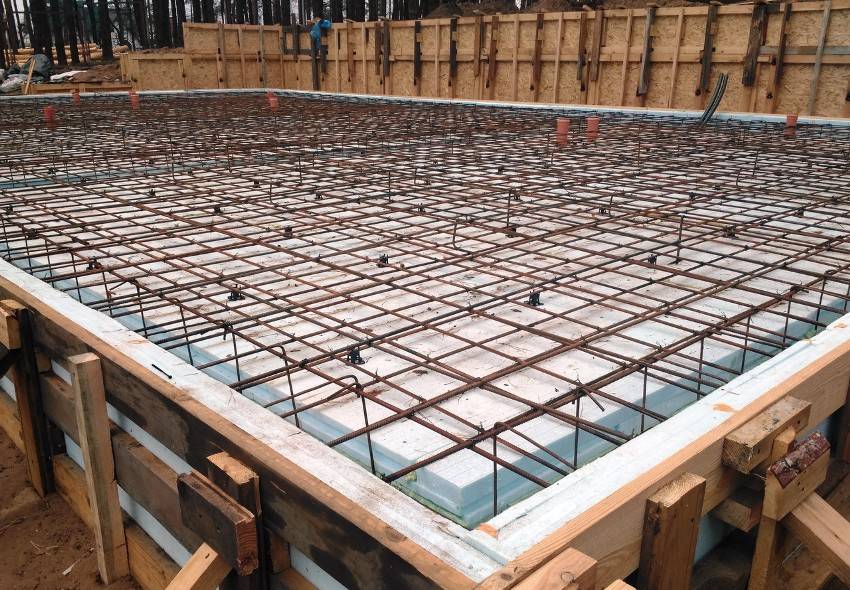

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента
Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.
Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

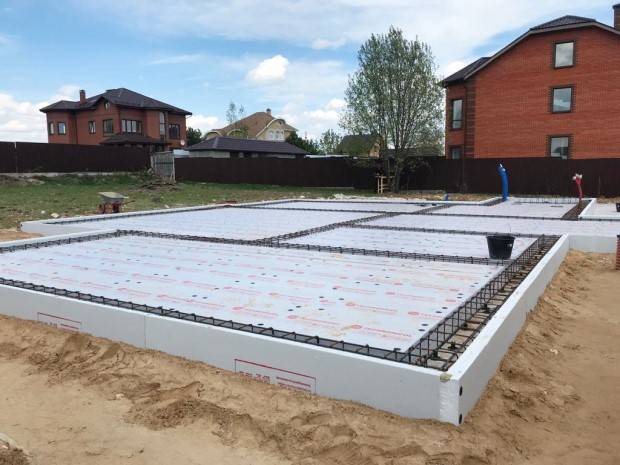

Укладка утеплителя;

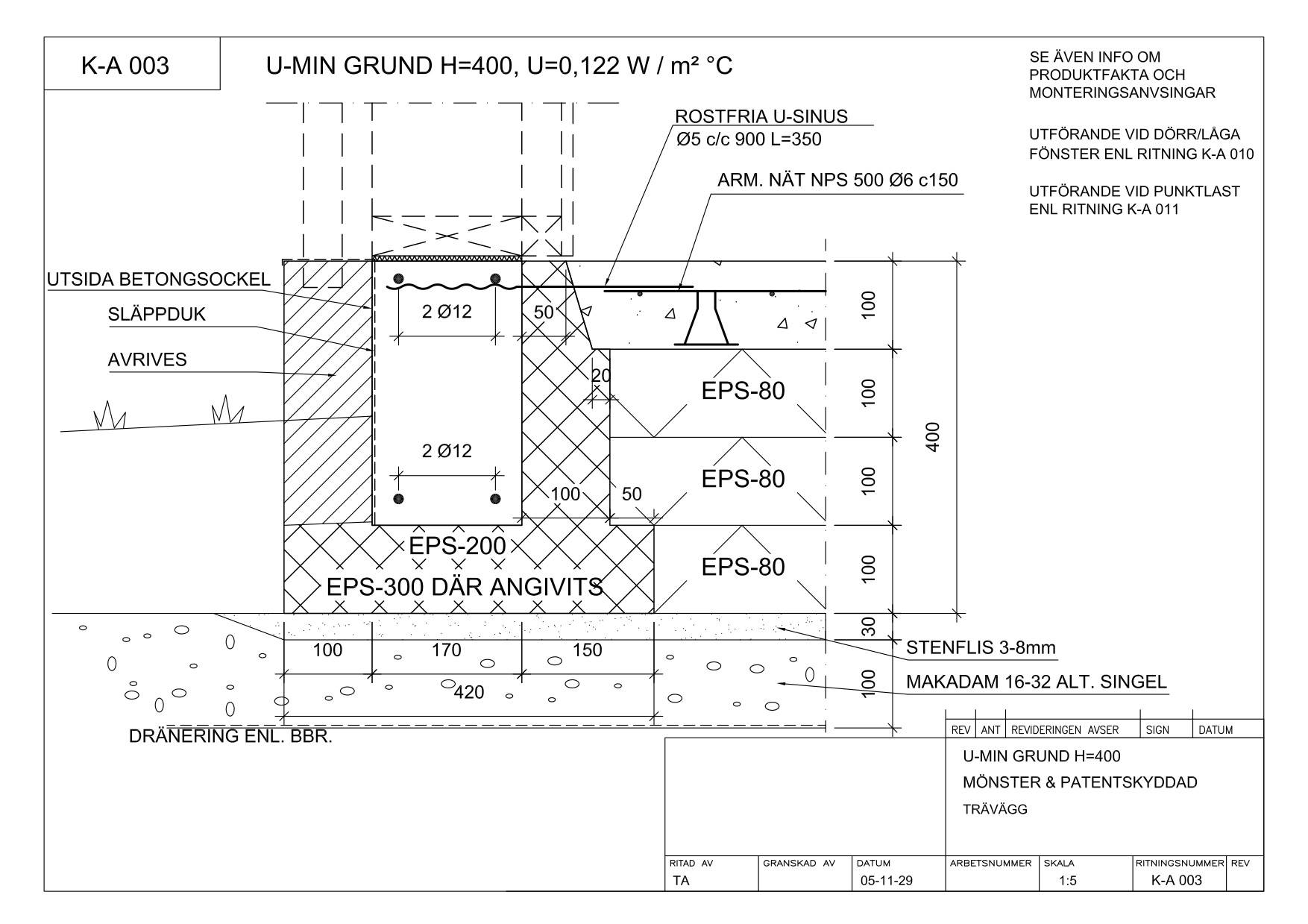

В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.
В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.
Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.
После формирования основания из ППС необходимо связать армирующий пояс.
Технология «шведская плита»
Шведская плита – это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.
Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».
Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

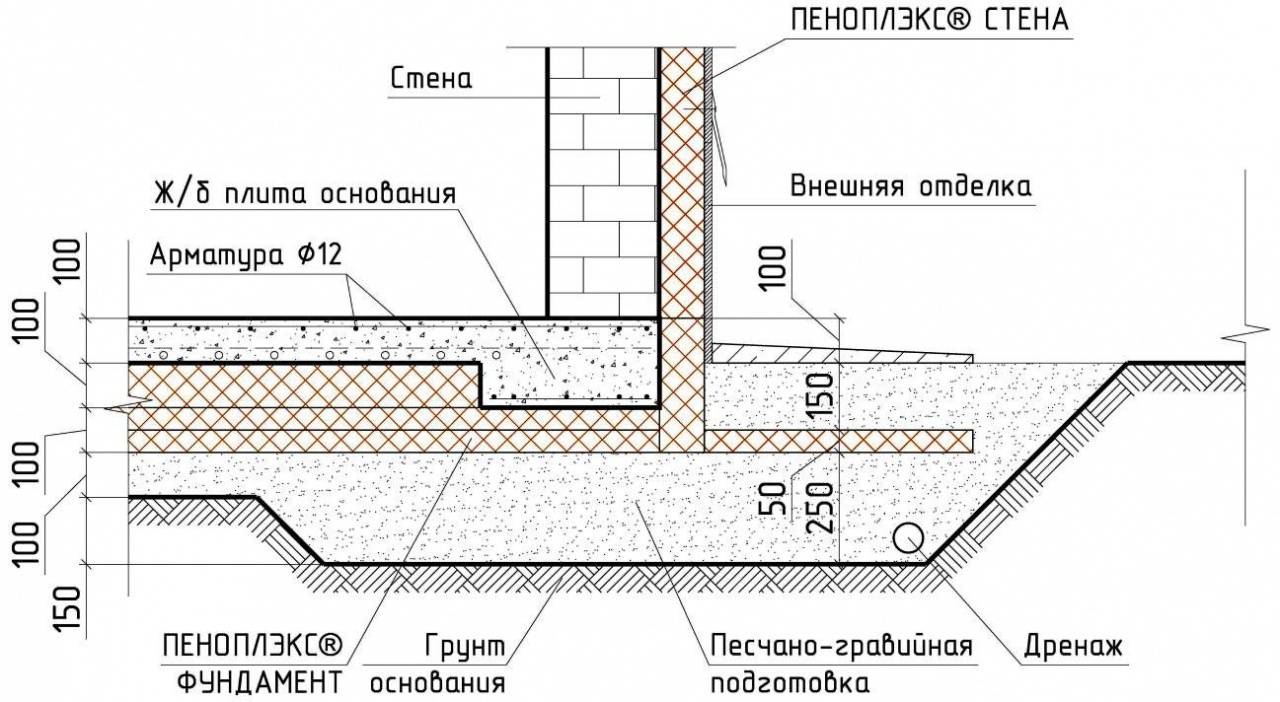

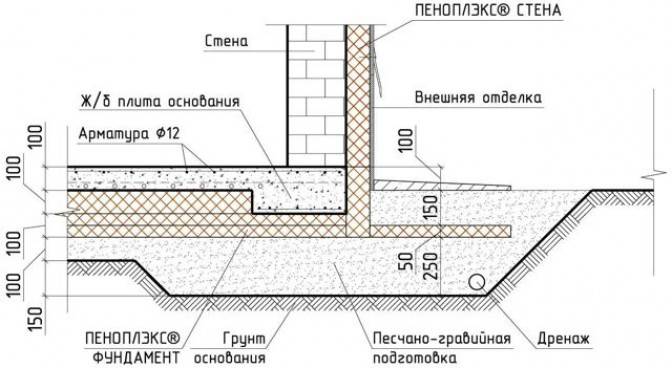

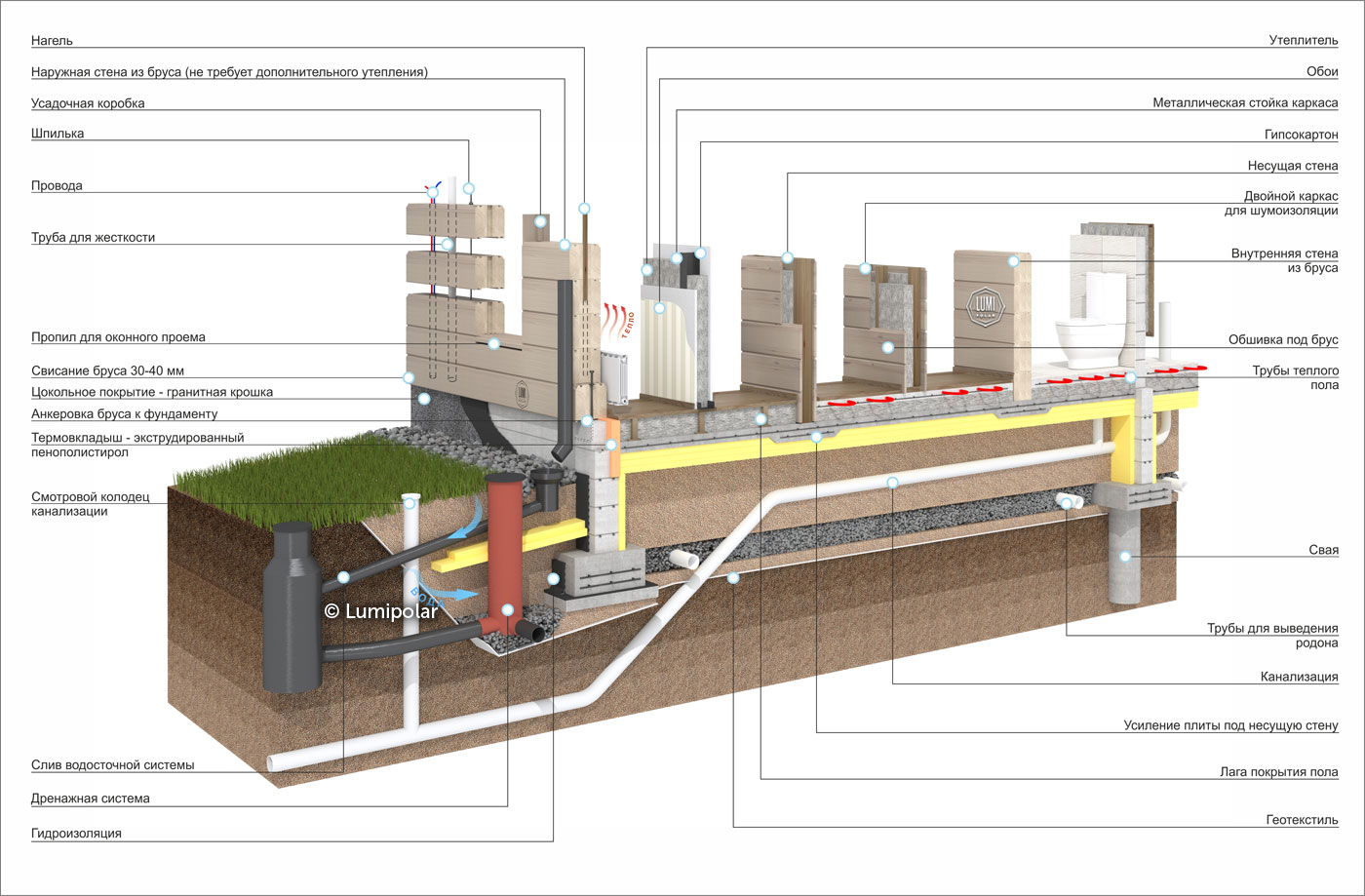

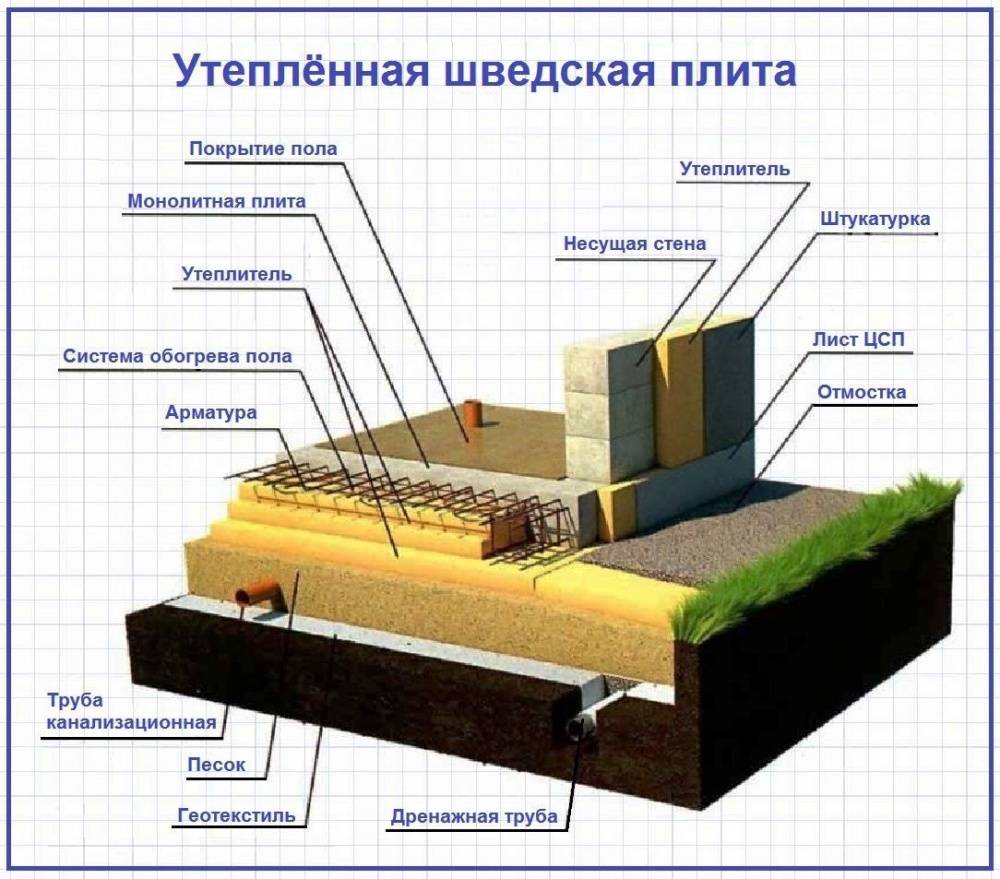

Принципиальная схема устройства утепленной шведской плиты
- Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
- Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
- Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
- Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
- Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.
Особенности монтажа
Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня).
В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.
Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.
) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности.
Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.
- Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
- Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
- Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
- Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
- Шаг 5. Монтаж арматурного каркаса на подставках;
- Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;

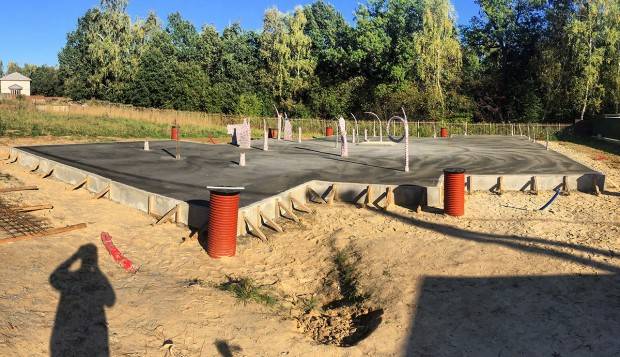

- Шаг 7. Заливка монолитной плиты бетонной смесью.
Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.
В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).
В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.
Для чего используется фундамент по типу УШП
Последнее десятилетие в мире все более актуальна тема снижения энергопотребления, зависимости от нефти, газа, электрики и других невозобновляемых источников энергии. Такая тенденция коснулась и строительной сферы.
Особенности фундамента УШП
Во многих странах на государственном уровне вводятся нормы, которые обязуют возводить здания, энергоэффективность которых находится на уровне «пассивных домов». Для этого их размещают на участке своеобразным образом, используют определенные конструкции и материалы для строительства.
Пассивные дома обязательно оснащают современным инженерным оборудованием. В результате такие здания отличаются низким потреблением энергии. При этом они способны обеспечить комфортные условия для проживания и нахождения людей.
Чтобы добиться таких свойств, следует уделить должное внимание теплоизоляции всех ограждающих конструкций. Особенно требует утепления пол первого этажа и фундамент, которые непосредственно контактируют с грунтом
Именно здесь будет уместной утепленная шведская плита.

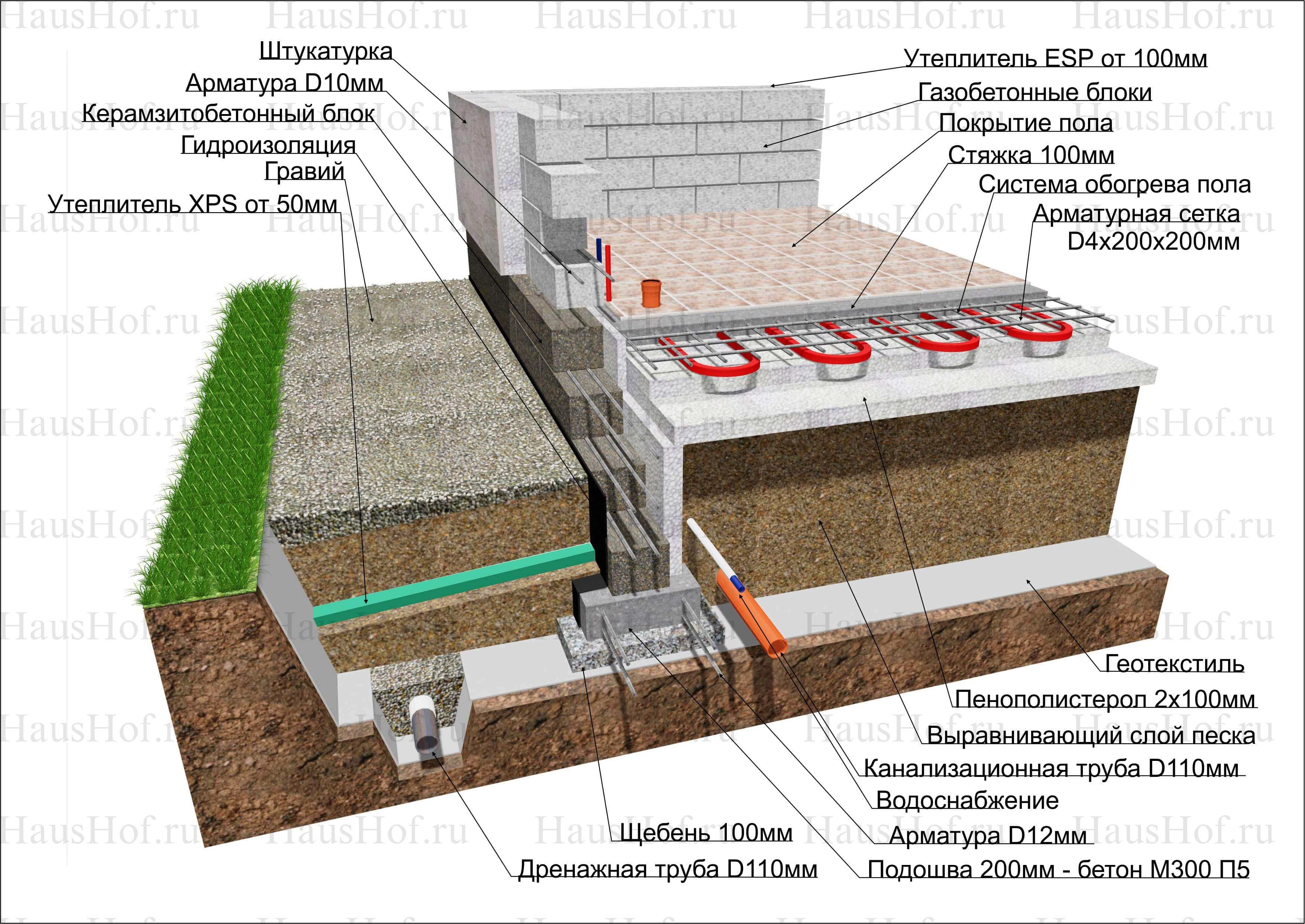

Из чего строится шведский фундамент
Технология возведения
Чтобы самостоятельно залить качественную УШП, требуется выполнить послойную укладку всех материалов. Основной компонент данной конструкции – это бетон. Он приобретается на заводах ЖБИ или замешивается своими руками вручную или с помощью бетономешалки (желательно выбирать первый способ).
Для самостоятельного замешивания требуется ознакомиться с инструкцией, по которой замешивается и заливается бетон. Главное нужно помнить, что заливать фундаментную ЖБ плиту нужно непрерывно, иначе она не будет функционировать как монолитная конструкция.
Строительство УШП необходимо выполнять в таком порядке:
Снимается плодородная почва (чаще на 20-30- см). Укладывается геотекстиль на дно вырытого котлована с небольшим напуском на стенки. Геотекстиль позволяет защитить материал подушки от перемешивания с грунтом. Сверху насыпается песчано-гравийная подушка, в составе которой должен быть крупнозернистый или среднезернистый песок (использовать мелкий запрещено, так как он даёт большую усадку). Толщину подушки подбирают с учётом свойств грунта
В ходе формирования подушки важно правильно утрамбовать каждый слой. Укладывается утеплитель «Пеноплекс»
Устанавливается деревянная или пластиковая опалубка, которую подпирают подпорками (деревянными брусками). Усиливают заливаемую плиту арматурной сеткой. Её вяжут из прутков толщиной не менее 12 мм, между которыми делают шаг 100 или 200 мм в зависимости от нагрузки (чем массивнее здание, тем меньше нужно делать шаг между арматурными стержнями). Сечение и шаг подбирают с учётом требуемой несущей способности плиты. При укладке арматуры на дно ямы её требуется приподнять, чтобы она была закрыта снизу бетоном на 7 см. Делают это с помощью пластиковых фиксаторов. Далее укладывают и надёжно фиксируют трубы тёплого пола, которые подсоединяют к распределительному узлу. Затем заливают бетонный раствор, который во время укладки уплотняют вибратором. Он должен набрать полную прочность, на это уходит 28 дней. После чего можно возводить само здание.
Пока бетон набирает прочность, для отвода талых и ливневых вод вокруг неглубоко заложенного фундамента укладывают дренаж. Для этого копают траншеи с уклоном не менее 2 градусов.
В них укладывают геотекстиль, после чего на него насыпают слой щебня примерно 5 см. Далее по углам траншеи устанавливают смотровые колодцы, укладывают дренажные трубы, обёрнутые геотекстилем (позволяет защитить отверстия от заиливания) и подсоединяют их к колодцам.
Затем трубы засыпают щебнем и копают в более подходящем месте котлован для основного сбросного колодца из нескольких ЖБ колец. Потом от самого нижнего смотрового колодца прокладывают дренажную трубу к основному колодцу, который будет сбрасывать собранную системой воду в нижние слои грунта.

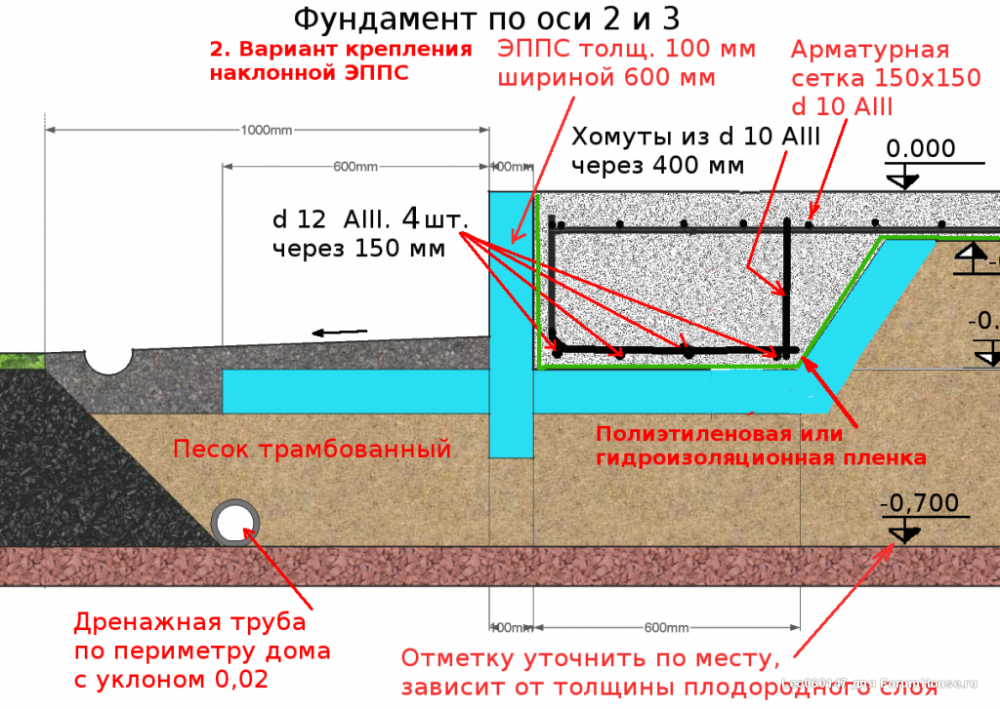

Армирование фундамента шведской плиты и монтаж теплого пола
Утеплённая шведская плита – технология строительства
Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома
Пошаговое строительство шведской плиты:
- Производится расчистка площадки разметка границ будущего фундамента;
- Роется котлован на глубину 45-60 см.
- Дно котлована тщательно выравнивается. Подготавливаются траншеи для прокладки водопроводных, канализационных труб и электрокабелей.
- При необходимости прокладывается дренажная система;
- По периметру производится монтаж опалубки;
- Насыпается слой щебня или гравия на высоту 5-15 см. Тщательно утрамбовывается;
- Насыпается слой песка на 10-15 см и тщательно трамбуется;
- Внахлёст выкладывают гидроизоляционную плёнку или рубироид;

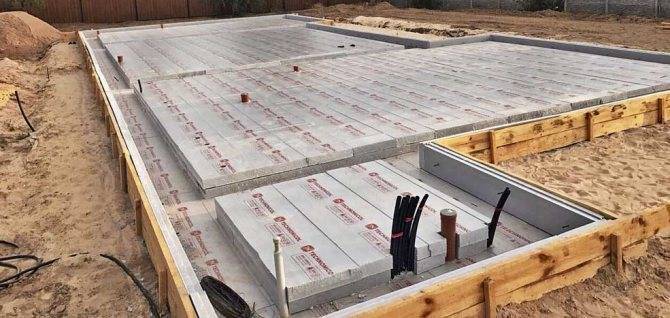

- Проводится выкладка пенополистерола с минимальной толщиной материала в 10 см.
- Верхний слой армирующей сетки;

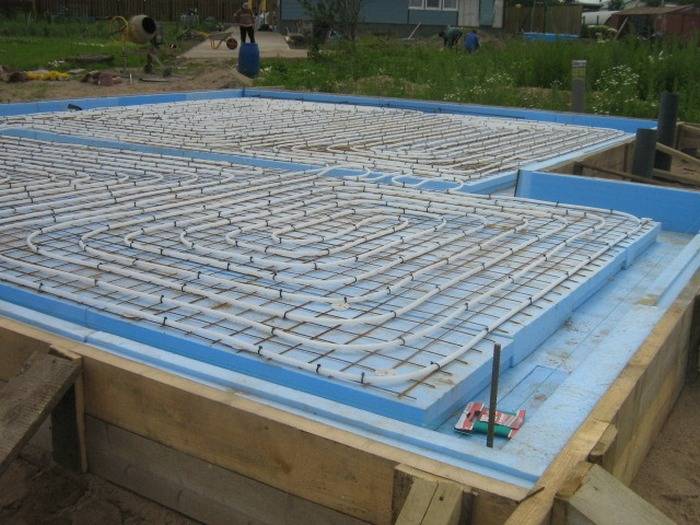

- Производится подключение труб коллектору и опрессовываются. По технологии, перед заливкой бетонного пласта трубы водяного пола накачиваются воздухом, во избежание их деформации под весом жидкого бетона.
Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома. УШП фундамент не является исключением. Мы постараемся показать вам плюсы и минусы данной конструкции
А в нашем видео в конце статьи специалисты постарались обратить внимание на основные моменты при возведении данного основания
